SC-HTB690EG - Soundbar PANASONIC - Kostenlose Bedienungsanleitung

Marke	Panasonic
Modell	SC-HTB690EG
Produkttyp	Soundbar mit aktivem Subwoofer (drahtlos)
Gesamtleistung RMS	350 W
Leistung pro Kanal (Front)	70 W pro Kanal (1 kHz, 10 %, 6 Ω)
Subwoofer-Leistung	140 W (100 Hz, 10 %, 3 Ω)
Abmessungen Soundbar (Tisch)	950 × 55 × 120 mm
Abmessungen Soundbar (Wand)	950 × 125,5 × 57,2 mm
Abmessungen Subwoofer	180 × 378 × 303 mm
Gewicht Soundbar	ca. 2,5 kg
Gewicht Subwoofer	ca. 4,7 kg
Stromversorgung	AC 220-240 V, 50 Hz
Stromverbrauch (Soundbar)	40 W
Stromverbrauch (Subwoofer)	30 W
Stromverbrauch im Standby (Soundbar)	ca. 0,48 W (Bluetooth Standby AUS) / 1,5 W (EIN)
HDMI-Eingänge	1 x HDMI AV IN (BD/DVD)
HDMI-Ausgang mit ARC	1 x HDMI AV OUT (TV/ARC)
Optischer Audioeingang	1 x OPTICAL DIGITAL AUDIO IN (TV)
Bluetooth	Ja, Version 2.1 + EDR, Profile A2DP, Codec SBC, Reichweite ca. 10 m
NFC	Ja, für One-Touch-Kopplung
Unterstützte Audioformate	Dolby Digital, DTS, Mehrkanal-PCM und 2-Kanal-PCM
Klangmodi	Standard, Stadion, Musik, Kino, Nachrichten, Stereo
Sonderfunktionen	3D-Klang, Dolby Virtual Speaker, Klarer Dialogmodus, VIERA Link (HDAVI Control 5), Auto Power Down, Lautstärkebegrenzung
Wandmontage	Möglich, nicht im Lieferumfang enthalten (Schrauben und Sicherungsseil)
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	20 % bis 80 % rF (ohne Kondensation)
Fernbedienungsbatterie	CR2025 (Lithium)

Häufig gestellte Fragen - SC-HTB690EG PANASONIC

Wie verbinde ich die Soundbar mit meinem Fernseher?

Verwenden Sie ein HDMI-Kabel (vorzugsweise High-Speed mit ARC) zwischen dem HDMI AV OUT (TV/ARC)-Anschluss der Soundbar und dem HDMI (ARC)-Anschluss des Fernsehers. Wenn Ihr Fernseher keinen ARC-Anschluss hat, verwenden Sie zusätzlich ein optisches Digitalkabel zwischen dem optischen Ausgang des Fernsehers und dem OPTICAL DIGITAL AUDIO IN-Eingang der Soundbar.

Wie koppele ich ein Smartphone über Bluetooth?

Drücken Sie die Taste PAIRING auf der Fernbedienung oder der Soundbar, bis das Display "PAIRING" anzeigt. Aktivieren Sie auf Ihrem Smartphone Bluetooth und wählen Sie "SC-HTB690" aus der Liste. Wenn ein Code verlangt wird, geben Sie "0000" ein. Die Verbindung ist hergestellt, wenn der Gerätename angezeigt wird.

Was tun, wenn der Subwoofer keinen Ton von sich gibt?

Überprüfen Sie, ob der Subwoofer eingeschaltet ist (die WIRELESS LINK-LED muss grün leuchten). Wenn die LED rot leuchtet, ist die Funkverbindung nicht hergestellt. Schalten Sie den Subwoofer aus und wieder ein. Wenn das Problem weiterhin besteht, führen Sie eine drahtlose Kopplung durch: Drücken Sie I/D SET auf der Rückseite des Subwoofers länger als 3 Sekunden, dann drücken Sie auf der Fernbedienung INPUT und halten Sie sie gedrückt, während Sie gleichzeitig VOL + auf der Soundbar länger als 4 Sekunden drücken.

Wie verwende ich die VIERA Link-Funktion?

Stellen Sie sicher, dass die Soundbar und der Panasonic-Fernseher über HDMI verbunden sind. Aktivieren Sie VIERA Link im Konfigurationsmenü der Soundbar (Einstellung auf "ON"). Wählen Sie auf dem Fernseher diese Soundbar als Lautsprecher im VIERA Link-Menü. Sie können dann die Lautstärke und die Bereitschaft mit der Fernbedienung des Fernsehers steuern.

Welche verschiedenen Klangmodi gibt es und wie wählt man sie aus?

Drücken Sie mehrmals SOUND, um die Modi durchzuschalten: STANDARD (dramatische Filme), STADIUM (Sport), MUSIC (Konzerte), CINEMA (Filme mit 3D-Surround-Effekt), NEWS (klare Stimmen), STEREO (unbearbeitete Stereoquelle). Verwenden Sie die Tasten ▲/▼ zur Auswahl und OK zur Bestätigung.

Wie montiere ich die Soundbar an der Wand?

Verwenden Sie die Wandmontagehalterungen (nicht im Lieferumfang enthalten). Die Schrauben müssen mindestens 26 kg tragen können. Befestigen Sie die Soundbar, indem Sie die Montagelöcher an den Schrauben ausrichten. Verwenden Sie ein Sicherungsseil als zusätzliche Sicherheit. Lassen Sie mindestens 100 mm Platz über der Soundbar und 50 mm auf der rechten Seite, um auf die Tasten zugreifen zu können.

Warum funktioniert die Fernbedienung nicht mehr?

Überprüfen Sie die Batterie (CR2025): Entfernen Sie die Isolierlasche, falls noch vorhanden, oder ersetzen Sie die Batterie, wenn sie leer ist. Stellen Sie sicher, dass Sie sich innerhalb von 7 m und in einem Winkel von 30° zum Sensor befinden. Wenn der Fernbedienungscode geändert wurde, setzen Sie ihn zurück, indem Sie MUTE + OK 4 Sekunden lang gedrückt halten, um zu REMOTE 1 zurückzukehren.

Wie setze ich die Soundbar auf die Werkseinstellungen zurück?

Schalten Sie die Soundbar ein, berühren und halten Sie dann die Taste O/I am Gerät länger als 4 Sekunden, bis "RESET" angezeigt wird. Schalten Sie das Gerät aus und wieder ein. Alle Einstellungen werden zurückgesetzt, einschließlich des Fernbedienungscodes (REMOTE 1).

Was bedeutet die Fehlermeldung 'F61' auf dem Display?

Der Fehler 'F61' weist auf ein Problem mit dem internen Verstärker hin. Ziehen Sie sofort das Netzkabel ab und wenden Sie sich an einen autorisierten Händler. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Wie reinige ich die Soundbar?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigem Schmutz befeuchten Sie das Tuch leicht mit Wasser, wringen Sie es gut aus, reinigen Sie es und wischen Sie es mit einem trockenen Tuch ab. Verwenden Sie niemals Alkohol, Verdünner oder Benzin. Verwenden Sie für die Lautsprechergitter ein fusselfreies Tuch.

BEDIENUNGSANLEITUNG SC-HTB690EG PANASONIC

Modell Nr./Modèle n° /Model No./ Modelo N./Model Nr./

Modell nr./Model nr./Malli nro/Nr Modelu/Model c.

SC-HTB690

Bedienungsanleitung

Heimkino-Audiosystem

Mode d'emploi

Système home cinema

Wir möchten Ihnen für den Kauf dieses Produkts danken.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und

bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Bezüglich der Montageanleitungen

Die Installation muss durch einen Fachmann erfolgen. (⇒ 13 bis 18)

Lesen Sie vor Beginn der Installation diese Anleitung sowie die Betriebsanleitung sorgfältig durch, um sicherzustellen, dass sie den Vorschriften entspricht.

(Bitte bewahren Sie diese Anleitung auf. Sie werden sie zur Wartung benötigen, oder wenn Sie dieses

System umsetzen möchten.

Hinweise zu Beschreibungen in dieser Bedienungsanleitung

• Seitenverweise werden dargestellt als "⇒ OO".
• Beschriftungen am Gerät oder der Fernbedienung sind in dieser Bedienungsanleitung mit [O] gekennzeichnet.
• Die gezeigten Abbildungen können von Ihrem Gerät abweichen.
• Die Arbeitsgänge in dieser Anleitung werden hauptsächlich für die Fernbedienung beschrieben, jedoch können Sie sie auch am aktiven Subwoofer ausführen, wenn die Bedienelemente die gleichen sind.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol auf den Produkten, der Verpackung und/oder den

Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische

Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung,

Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dies auf Grund der Anforderungen derjenigen

Richtlinien, die für die betreffende Chemikalie erlassen wurden.

C€ 0560

Konformitätserklärung

"Panasonic Corporation" bestätigt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den weiteren zutreffenden

Vorgaben der Richtlinie 1999/5/EC entspricht.

Kunden können eine Kopie der Original-DoC unserer R&TTE-konformen Geräte von unserem DoC-Server herunterladen:

http://www.doc.panasonic.de

Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Deutschland

Das Produkt ist für den allgemeinen Bedarf vorgesehen. (Kategorie 3)

Vorsichtsmaßnahmen

WARNUNG

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Verletzung:
• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät. Ausschließlich das empfohlene Zubehör verwenden.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
• Um Verletzungen zu vermeiden, muss dieses Gerät an der Wand gemäß den Installationsanleitungen befestigt werden.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Verletzung: Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht. Fügen Sie den Netzstecker vollständig in die Steckdose ein. Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
• Fassen Sie den Stecker nicht mit nassen Händen an.
• Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
• Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.
• Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

Knopfzelle (Lithium-Batterie)

Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60 °C erhitzen oder in ein Feuer werfen. - Die Knopfzelle stets außerhalb der Reichweite von Kleinkindern aufbewahren. Die Knopfzelle auf keinen Fall in den Mund nehmen. Falls sie verschluckt wird, unverzüglich ärztliche Behandlung aufsuchen.

Kleines Objekt

• Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.
• Bewahren Sie Knopfbatterien außerhalb der Reichweite von Kindern auf, um die Gefahr des Verschluckens zu vermeiden. Nehmen Sie Knopfbatterien niemals in den Mund. Verständigen Sie bei Verschlucken umgehend den Arzt.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit gemäßigtem Klima bestimmt.
• Das Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

Aufstellung

• Stellen Sie das Gerät auf eine ebene Oberfläche.
• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Verletzung:

Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher. - Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge. - Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

Knopfzellen (Lithium-Batterie)

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Mit richtiger Ausrichtung der Pole einlegen.
• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.
• Entfernen Sie die Batterien, wenn Sie die

Fernbedienung über längere Zeit nicht benutzen.

Bewahren Sie sie an einem kühlen, dunklen Ort auf.

• Niemals starker Hitze oder offenem Feuer aussetzen.
• Lassen Sie die Batterie(n) nicht längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Inhaltsverzeichnis Vorsichtsmaßnahmen 3

Vor dem Gebrauch

Mitgelieferte Artikel 5

Dieses System (SC-HTB690) 5 Zubehör 5

Anordnung der Bedienelemente 6

Dieses System (Vorderseite) 6 Dieses System (Rückseite) 7 Fernbedienung 8

Inbetriebnahme

Schritt 1 Anschlüsse 9

Anschluss an den Fernseher 9 Anschluss von einem HDMI-kompatiblen Gerät 10 Verwendung des IR-Blaster 11 Netzkabelanschluss 12

Schritt 2 Aufstellung 13

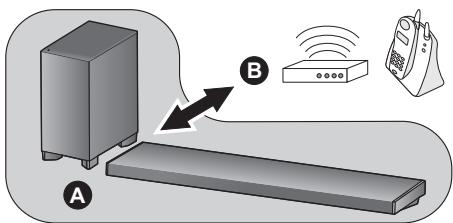

Sicherheitsmaßnahmen 13 Aktiver Subwoofer 13 Drahtlos-Schnittstelle 13 Auswahl der Anordnung 14 Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch 15 Bei der Anbringung des Hauptgeräts an einer Wand 16

Schritt 3 Drahtlose Anschlüsse 19

Drahtlosverbindung aktiver Subwoofer 19 Bluetooth®-Verbindung 19

Fernbedienungscode 20

Vorgänge

Verwendung dieses Systems 21

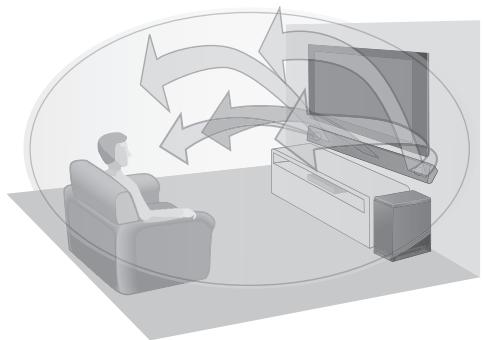

3D-Ton 22

Sound-Menü 22

Audio-Format 23

Setup-Menü 24

Verknüpfter Betrieb mit dem Fernseher (VIERA Link "HDAVI Control™") 25

Referenz

Fehlerbeseitigung 26

Über Bluetooth 31

Pflege des Geräts 31

Lizenzen 31

Technische Daten 32

Mitgelieferte Artikel

Dieses System (SC-HTB690)

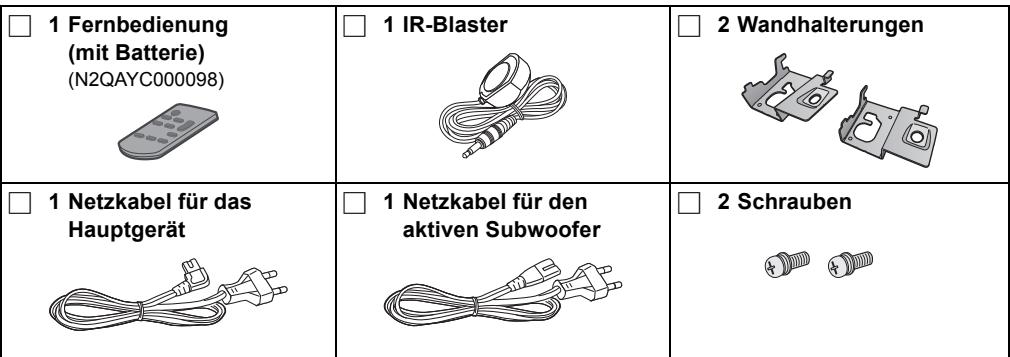

Zubehör

Kontrollieren Sie vor der Nutzung dieses Systems die mitgelieferten Zubehörteile.

• Stand der Produktnummern: Januar 2015. Änderungen sind vorbehalten.
• Das mitgelieferte Netzkabel ist ausschließlich zur Nutzung mit dem System vorgesehen. Verwenden Sie es nicht mit anderen Geräten. Verwenden Sie auch keine Kabel von anderen Geräten mit diesem System.

Anordnung der Bedienelemente

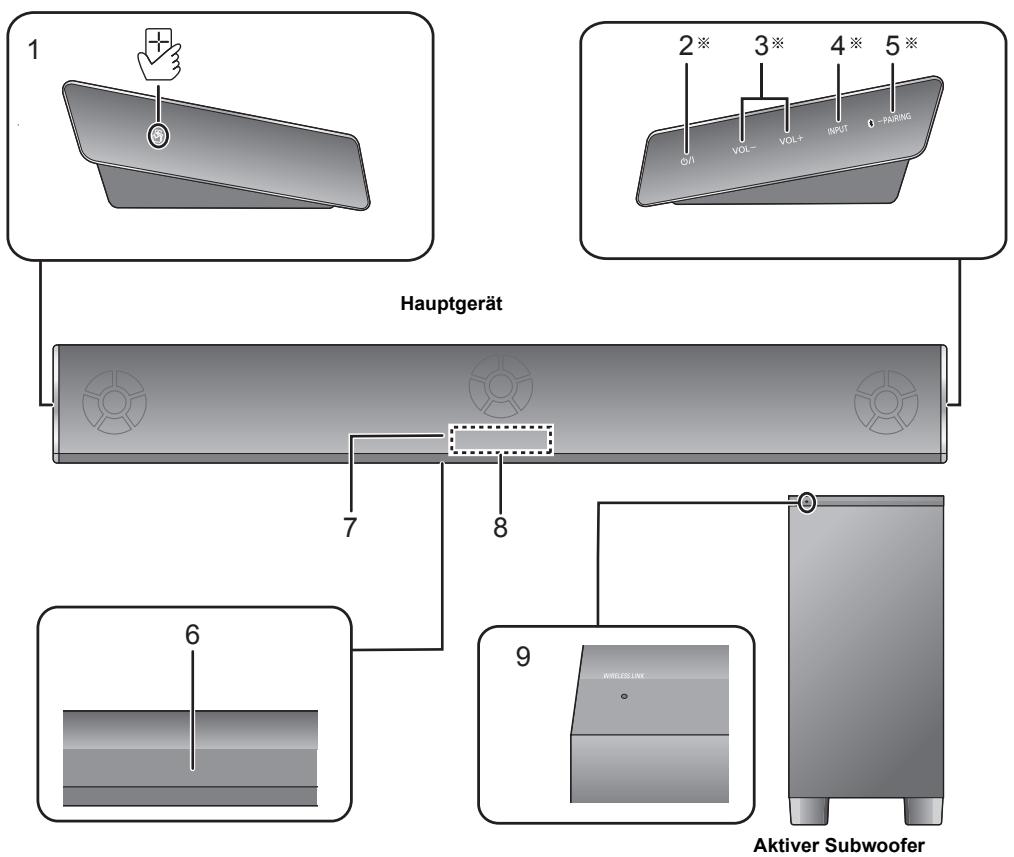

Dieses System (Vorderseite)

1 [NFC-Touch-Bereich] (⇒ 20) 2 [O/I] Bereitschafts-/Ein-Schalter (O/I) Berühren Sie, um das Gerät aus dem Standby-Modus einzuschalten oder umgekehrt. Auch im Standby-Modus verbraucht das Gerät etwas Strom. 3 [VOL -] [VOL +] Passen Sie die Lautstärke des Systems an (⇒ 21) 4 [INPUT] Wählen Sie die Eingangsquelle (⇒ 21) 5 [PAIRING]

• Wählen Sie das Bluetooth®-Gerät als Quelle (⇒ 21)
• Bluetooth®-Verbindung (⇒ 19)
• Abtrennen eines Bluetooth®-Geräts (⇒ 19)

6 Fernbedienungs-Signalsensor für Tisch-Layout (⇒ 8) 7 Fernbedienungs-Signalsensor für Wandbefestigung (⇒ 8) 8 Display 9 WIRELESS LINK-Anzeige (⇒ 19) Diese Schalter funktionieren durch bloßes Berühren der Markierungen. Beim Berühren des Schalters wird ein Signalton ausgegeben. Die Signaltoneinstellung kann geändert werden. (⇒ 24)

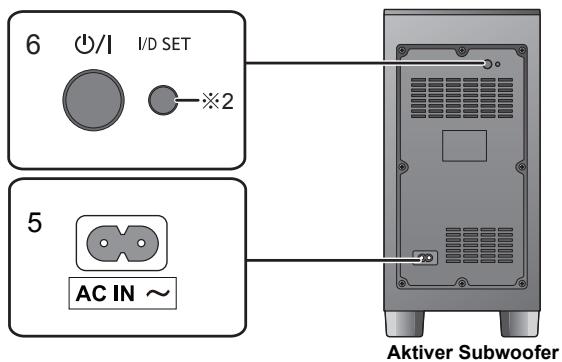

Dieses System (Rückseite)

Hauptgerät

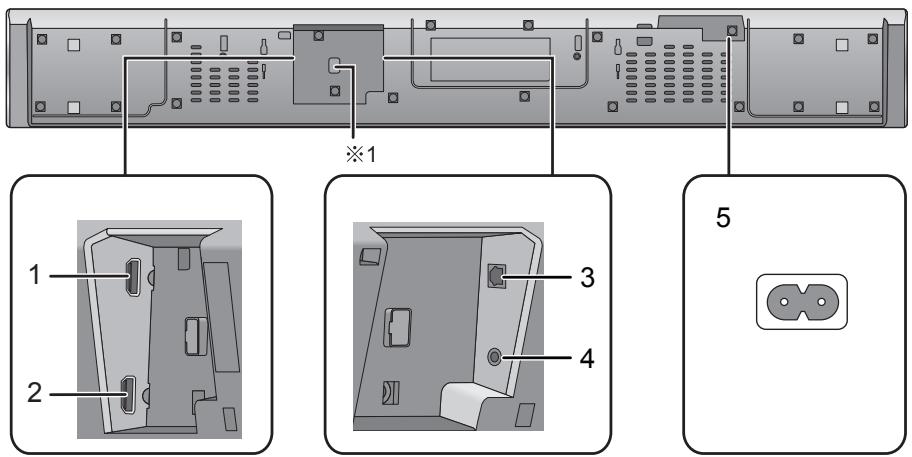

1 HDMI AV OUT (TV (ARC)) Anschluss (ARC-kompatibel) (⇒ 9,10) 2 HDMI AV IN (BD/DVD)-Buchse (⇒ 10) 3 OPTICAL DIGITAL AUDIO IN Anschluss (TV) (⇒ 10) 4 IR SYSTEM-Buchse (⇒ 11) 5 AC IN-Buchse (⇒ 12) 6 [O/I] Aktiver Subwoofer Ein/Aus (⇒ 19)

※1 USB-Anschluss (nur für Gebrauch durch Service) ※2 Die I/D SET-Taste wird nur verwendet, wenn das Hauptgerät nicht mit dem aktiven Subwoofer gekoppelt ist. (⇒ 30)

Fernbedienung

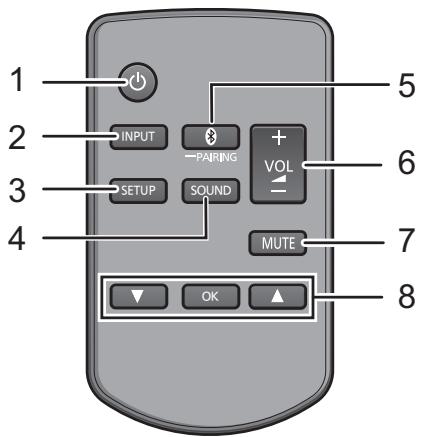

1 [Schalten Sie das Hauptgerät ein oder aus (→ 21) 2 [INPUT] Wählen Sie die Eingabequelle (⇒ 21) 3 [SETUP] Wählen Sie das Setup-MENU aus. (⇒ 24) 4 [SOUND] Wählen Sie das Sound-MENU aus. (⇒ 22) 5 [PAIRING]

Wählen Sie das Bluetooth®-Gerät als Quelle (⇒ 21) - Bluetooth®-Verbindung (⇒ 19) - Abtrennen eines Bluetooth®-Geräts (⇒ 19)

6 [-VOL +] Passen Sie die Lautstärke des Systems an (⇒ 21)

7 [MUTE] Stummschalten des Tons (⇒ 21) 8 [∇][OK][△] Wählen Sie aus und bestätigen Sie die Option

Vor dem ersten Gebrauch

Entfernen Sie die Isolierfolie A.

• Entsorgen Sie die Isolierfolie sachgerecht, wenn Sie sie entfernt haben.

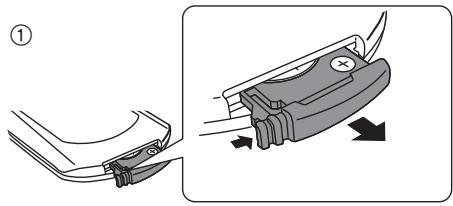

Austauschen einer Knopfbatterie Batterietyp: CR2025 (Lithium-Batterie)

• Setzen Sie die Knopfbatterie mit der (+)-Markierung nach oben zeigend ein.

Zum Fernbedienungs-Signalsensor Der Signalsensor der Fernbedienung befindet sich am Hauptgerät.

• Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs.

Entfernung: Innerhalb von ca. 7 m direkt auf die Vorderseite

Winkel: Ca. 30° von links und rechts

Layout bei Anordnung auf Tisch

Layout bei Wandmontage

Fernbedienungs-Signalsensor für Tisch-Layout, Fernbedienungs-Signalsensor für Wandbefestigung

Schritt 1: Anschlüsse

• Schalten Sie vor dem Anschluss alle Geräte aus und lesen Sie die betreffenden Bedienungsanleitungen durch. Schließen Sie das Netzkabel erst an, wenn alle anderen Anschlüsse hergestellt sind.

HDMI (Hochauflösende Multimedia-Schnittstelle)

• Der HDMI-Anschluss unterstützt VIERA Link "HDAVI Control" (⇒ 25), wenn er mit einem kompatiblen Panasonic Fernseher verwendet wird.
• Verwenden Sie die ARC-kompatiblen High Speed HDMI-Kabel. Nicht-HDMI-konforme Kabel können nicht verwendet werden.
• Wir empfehlen, ein HDMI-Kabel von Panasonic zu verwenden.

HDMI-Standby-Signal

Auch wenn sich das Hauptgerät im Standby-Modus befindet, wird das Audio- und/oder Videosignal von dem an den HDMI AV IN-Anschluss angeschlossenen Gerät an den Fernseher gesendet, der mit dem HDMI AV OUT-Anschluss verbunden ist (der Sound wird nicht von diesem System ausgegeben).

3D-Kompatibilität

Kompatibel mit FULL HD 3D TV und Blu-ray Disc Player.

• Das Hauptgerät kann das 3D-Videosignal von einem 3D-kompatiblen Blu-ray Disc Player an einen Full HD 3D-Fernseher übertragen.

4K/60p-Kompatibilität

Kompatibel zu 4K Ultra HD TV und Blu-ray Disc Player.

• Dieses System kann den 4K-Inhalt eines 4K-kompatiblen Geräts an einen 4K Ultra HD TV übertragen.
• Verwenden Sie beim Verbinden mit 4K-kompatiblen Geräten und 4K-Ultra-HD-TV HDMI-Hochgeschwindigkeitskabel mit Unterstützung für eine Bandbreite von 18 GB/s.

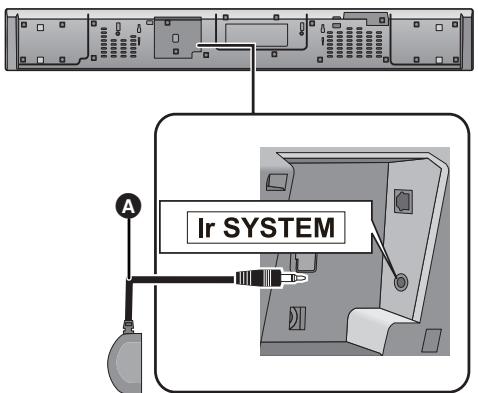

IR (Infrarot)-Blaster

• Verwenden Sie den IR-Blaster nicht, wenn die Fernbedienung des Fernsehers nicht vom Hauptgerät blockiert wird. (⇒ 14)
• Der mitgelieferte IR-Blaster ist nur mit Panasonic-Fernsehern kompatibel.

Anschluss an den Fernseher

1. Prüfen Sie, ob der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" markiert ist.

Der Anschluss unterscheidet sich entsprechend der Kennzeichnung an der HDMI-Buchse.

Markierung "HDMI (ARC)":

Anschluss A

Keine Markierung mit "HDMI (ARC)":

Anschluss B

Was ist ARC?

ARC ist eine Abkürzung für Audio Return Channel, auch bekannt als HDMI ARC. Es bezieht sich auf eine der HDMI-Funktionen. Wenn Sie das Hauptgerät an den Anschluss mit der Kennzeichnung "HDMI (ARC)" am Fernseher anschließen, ist das optische Digital-Audiokabel, das normalerweise benötigt wird, um Sound über einen Fernseher auszugeben, nicht mehr erforderlich, und Sie können die Bilder und den Sound des Fernsehers über ein einzelnes HDMI-Kabel genießen.

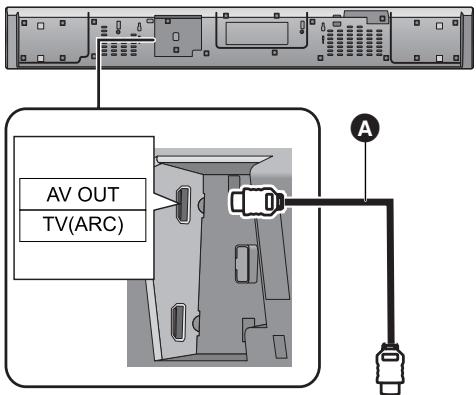

2. Stellen Sie den Anschluss her.

HDMI IN (ARC)

Achten Sie darauf, die Verbindung am zum ARC kompatiblen Anschluss des Fernsehers herzustellen. (Siehe in der Bedienungsanleitung zum Fernseher.)

A HDMI-Kabel

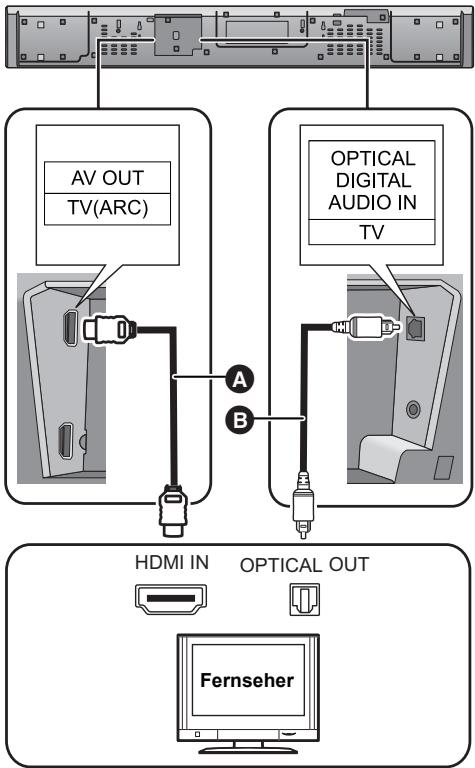

B Keine Markierung mit "HDMI (ARC)"

A HDMI-Kabel

Optisches Digital-Audiokabel

• Stellen Sie sicher, dass Sie bei Verwendung des optischen Digital-Audiokabels den Stecker richtig einstecken.

Anschluss von einem HDMI-kompatiblen Gerät

Sie können das Audiosignal von dem angeschlossenen Blu-ray Disk Player, DVD-Player, der Set Top Box, etc. zu dieser System leiten.

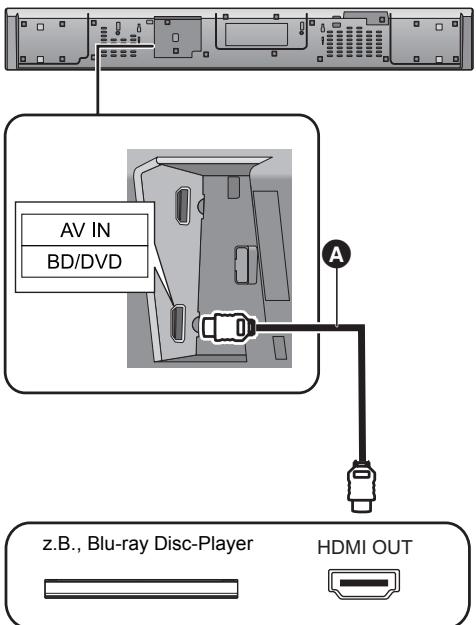

Vorbereitung

• Verbinden Sie das Hauptgerät mit dem Fernseher. (⇒ 9)

A HDMI-Kabel

• Die notwendigen Einstellungen zur Ausgabe der Video- und Audiosignale entnehmen Sie bitte der Betriebsanleitung des angeschlossenen HDMI-kompatiblen Geräts.
• Verwenden Sie beim Verbinden mit 4K-kompatiblen Geräten und 4K-Ultra-HD-TV HDMI-Hochgeschwindigkeitskabel mit Unterstützung für eine Bandbreite von 18 GB/s.

Verwendung des IR-Blaster

Mit dem Anschluss des IR-Blaster kann das von dem Signalsensor der Fernbedienung dieses Systems empfangene IR-Signal an den Fernsehersensor gesendet werden.

Verwenden Sie die Fernbedienung des Fernsehers innerhalb des Betriebsradius des Signalsensors der Fernbedienung dieses Systems.

• Für den Tätigkeitsbereich siehe Seite 8.
• Verwenden Sie ausschließlich den mitgelieferten IR-Blaster.

1 Schließen Sie den Klinkenstecker an die Buchse IR SYSTEM des Hauptgerätes an.

A IR-Blaster (mitgeliefert)

2 Platzieren Sie den Infrarot-Emitter in Sichtweite des Sensors der Fernbedienung des Fernsehers.

Aufstellungsbeispiel

Auf der Rückseite des Hauptgerätes:

Fernbedienungssignalsensor des Fernsehers Infrarot-Emitter Klebeband

3 Richten Sie die Fernseherfernbedienung auf den Fernbedienungssensor dieses Systems und betätigen Sie den Fernseher.

• Wenn der Fernseher Signale sowohl von seiner Fernbedienung als auch dem IR-Blaster empfängt, können sich die Signale gegenseitig stören, weswegen Sie den Fernseher nicht bedienen können.

• Für die Anbringung des Fernbedienungssignalsensors des Fernsehers siehe Betriebsanleitung des Fernsehers.
• Wählen Sie einen Aufstellort aus, der zur Umgebung passt.
• Stellen Sie sicher, dass die Oberfläche, auf der das Klebeband angebracht wird, sauber ist.
• Wenn Sie das Klebeband abziehen, können die Oberflächen beschädigt werden und das ausgesetzte Klebeband kann bleiben. Nachdem Sie festgestellt haben, dass der Fernseher korrekt funktioniert, sichern Sie sie durch Andrücken des Klebebands.

Netzkabelanschluss

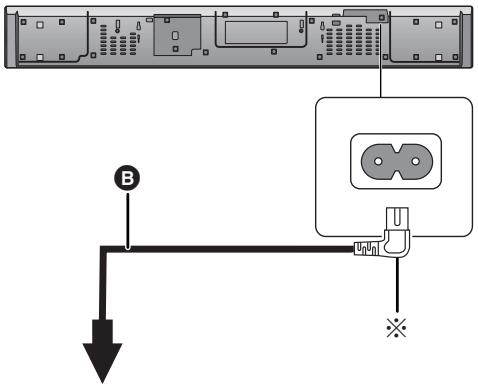

- Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

A

An eine Netzsteckdose: Netzkabel für das Hauptgerät (mitgeliefert) und Netzkabel für den aktiven Subwoofer (mitgeliefert)

Stecken Sie das Netzkabel vollständig in das Hauptgerät ein.

• Dieses System verbraucht auch eine geringe Menge Strom (siehe Seite 32), wenn es ausgeschaltet ist. Ziehen Sie, im Interesse der Energieeinsparung, den Stecker aus der Netzsteckdose, wenn Sie das System für eine lange Zeit nicht verwenden.

Energie sparen

Das Hauptgerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen.

• Das Hauptgerät wird automatisch in den Standby-Modus versetzt, wenn kein Signal eingeht und für ca. 20 Minuten kein Bedienvorgang ausgeführt wird. Um diese Funktion auszuschalten, siehe Seite 24, "AUTO POWER DOWN".

Schritt 2: Aufstellung

Sicherheitsmaßnahmen

Die Installation muss fachmännisch durchgeführt werden.

Die Installation sollte prinzipiell durch einen Fachmann erfolgen.

PANASONIC IST NICHT VERANTWORTLICH FÜR SCHÄDEN AM EIGENTUM ODER FÜR SCHWERE VERLETZUNGEN, EINSCHLIESSLICH TOD INFOLGE UNVORSCHRIFTSMÄSSIGEN EINBAUS ODER INKORREKTER HANDHABUNG.

• Achten Sie darauf, das Hauptgerät wie in dieser Bedienungsanleitung beschrieben zu installieren.
• Verwenden Sie Methoden für die Montage, die der Struktur und dem Material des Montageorts angemessen sind.

Achtung

• Dieses System ist nur wie in dieser Bedienungsanleitung beschrieben zu verwenden. Andernfalls kann es zu Schäden am Verstärker und/oder Lautsprecher kommen, und zu Brandgefahr führen. Wenden Sie sich an einen qualifizierten Servicetechniker, wenn Schäden aufgetreten sind, oder Sie eine plötzliche Leistungsänderung feststellen.
• Versuchen Sie nicht, das Hauptgerät unter Verwendung anderer als der in diesem Handbuch beschriebenen Methoden an einer Wand anzubringen.

• Halten Sie das Hauptgerät nicht in einer Hand, um Verletzungen zu vermeiden. Sie könnten das Hauptgerät beim Tragen fallen lassen.
• Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

Aktiver Subwoofer

Platzieren Sie den Subwoofer etwa 30 cm vom Fernsehgerät entfernt.

Wenn der Fernseher über WLAN-Komponenten verfügt, platzieren Sie den Subwoofer etwa 2 m von diesen entfernt.

Beim Umsetzen des aktiven Subwoofers

Achten Sie darauf, den Innenbereich der Lautsprecher nicht zu beschädigen.

Die Schutzabdeckung des Lautsprechers ist an der Lautsprechereinheit im Subwoofer befestigt. Entfernen Sie die Abdeckung vor der Nutzung.

Drahtlos-Schnittstelle

Um Interferenzen zu vermeiden, halten Sie die folgenden Entfernungen zwischen dem Hauptgerät/aktiven Subwoofer und anderen elektronischen Geräten, die dieselbe Radiofrequenz (2,4 GHz Band) nutzen, ein.

A Hauptgerät/Aktiver Subwoofer 3 Wireless Router, drahtloses Telefon und andere elektronische Geräte: ca. 2 m

Auswahl der Anordnung

Wählen Sie eine für Sie passende Aufstellungsmethode.

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

• Stellen Sie das Hauptgerät auf eine ebene und waagerechte Oberfläche.

Bei der Anbringung des Hauptgeräts an einer Wand

• Stellen Sie das Hauptgerät auf eine ebene und senkrechte Oberfläche.

■ Bei Positionierung des Hauptgeräts vor dem Fernseher

Das Hauptgerät kann verschiedene Sensoren des Fernsehers (C.A.T.S. (Contrast Automatic Tracking System)-Sensor, Fernbedienungssensor, etc.) und des 3D-Brillensenders an einem 3D-kompatiblen Fernseher blockieren oder stören.

• Wenn Störungen auftreten, bewegen Sie das Hauptgerät weiter vom Fernseher weg. Wenn der Fernseher immer noch nicht richtig funktioniert, versuchen Sie, es in einem Regal oder an der Wand montiert zu verwenden.

■ Wenn der Fernbedienungssensor des Fernsehers durch das Hauptgerät blockiert ist

Versuchen Sie die Fernseherfernbedienung aus einem anderen Winkel zu verwenden. Bei Fortbestehen des Problems können Sie den mitgelieferten IR-Blaster zur Weitergabe des Signals an das Fernsehgerät verwenden. (⇒ 11)

• Stellen Sie den aktiven Subwoofer nur wenige Meter vom Hauptgerät und in einer horizontalen Position auf, mit der Oberseite nach oben.
• Verwenden Sie das Hauptgerät oder den aktiven Subwoofer nicht in einem Metallschrank.
• Wenn Sie den aktiven Subwoofer zu nahe zu Wänden und Ecken aufstellen, können dadurch die Bässe zu stark werden. Decken Sie Wandecken und Fenster mit Vorhängen ab.
• Wenn unregelmäßige Farben auf Ihrem Fernseher auftreten, schalten Sie den Fernseher für ca. 30 Minuten aus. Wenn das Problem weiterhin besteht, bewegen Sie das Hauptgerät und den aktiven Subwoofer weiter vom Fernseher weg.
• Halten Sie magnetisierte Gegenstände fern. Magnetisierte Karten, Uhren usw. können beschädigt werden, wenn sie sich zu nah am Hauptgerät und am aktiven Subwoofer befinden.

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

Zusätzlich erforderliches Zubehör (handelsüblich)

• Halteschnur
• Össenschrauben (zur Befestigung der Halteschnur)

• Verwenden Sie handelsübliche Schrauben, die mehr als 26 kg tragen können.
• Verwenden Sie ein Seil, das dafür ausgelegt ist, über 26 kg zu tragen (mit einem Durchmesser von ca. 1,5 mm).
• Platzieren Sie das Gerät zum Aufbauen auf einem Laken oder weichen Tuch.

1 Bringen Sie das Kabel am Hauptgerät an.

A Schnur*

Kann das Kabel nicht durch die Löcher geführt werden, versuchen Sie, es an 2 Stellen zu biegen, ca. 5 mm von der Spitze entfernt, in einem Winkel von 45° (wie oben abgebildet).

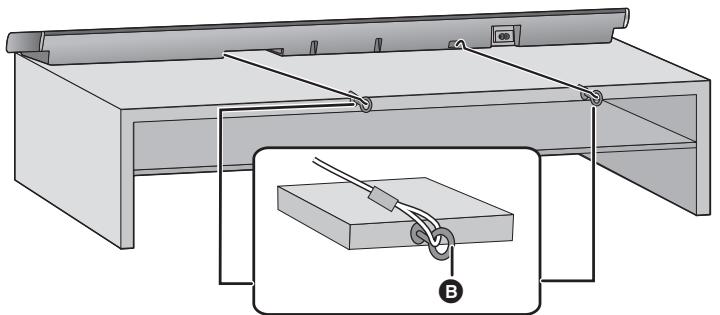

2 Stellen Sie das Hauptgerät an der gewünschten Position auf und befestigen Sie jedes Seil am Regal oder Tisch.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist.
• Lehnen Sie das Hauptgerät nicht an den Fernseher oder an die Wand an.

3 Össenschraube

In einer Position mit über 26kg Tragfähigkeit befestigen. - Je nach der Position des Hauptgeräts kann sich die Schraubposition der Schraubenöse unterscheiden.

Bei der Anbringung des Hauptgeräts an einer Wand

Das Hauptgerät kann mit den beiliegenden Wandhalterungen usw. an der Wand montiert werden. Stellen Sie sicher, dass die verwendete Schraube und die Wand ausreichend stark sind, um das Gewicht von mindestens 26kg zu ertragen.

Die Schrauben und sonstigen Bauteile liegen nicht bei, da Typ und Größe bei jeder Installation entsprechend sind.

• Siehe in Schritt 3 für Details zu den erforderlichen Schrauben.
• Bringen Sie als eine zusätzliche Sicherheitsmaßnahme unbedingt die Halteschnur an.

Mitgelieferte Zubehörteile

2 Schrauben

2 Wandhalterungen

Zusätzlich erforderliches Zubehör (handelsüblich)

Schrauben zur Wandmontage. 2 Halteschnur 2 - Ösenschrauben (zur Befestigung der Halteschnur)

• Verwenden Sie ein Seil, das dazu ausgerichtet ist, über 26kg zu tragen (mit einem Durchmesser von ca. 1,5 mm).
• Platzieren Sie das Gerät zum Aufbauen auf einem Laken oder weichen Tuch.

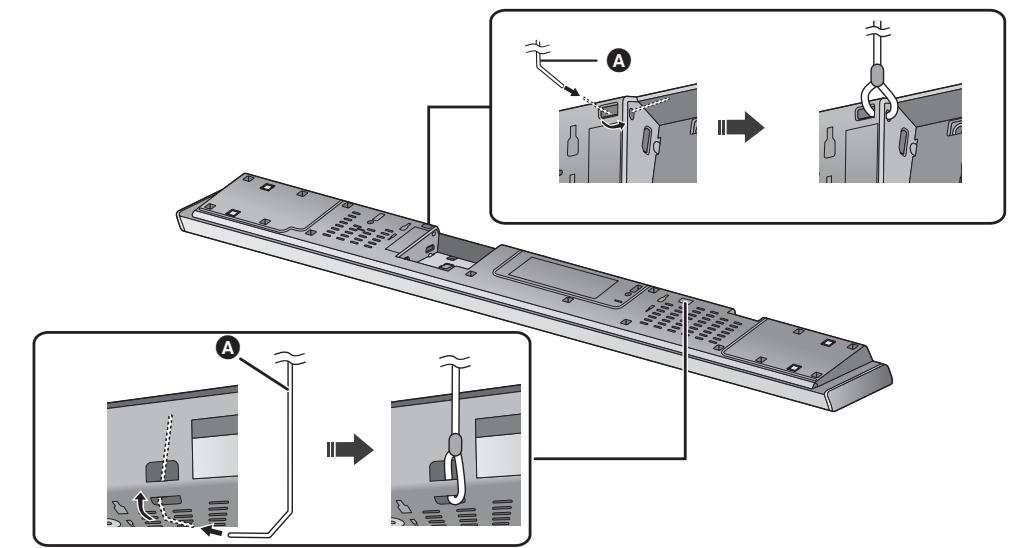

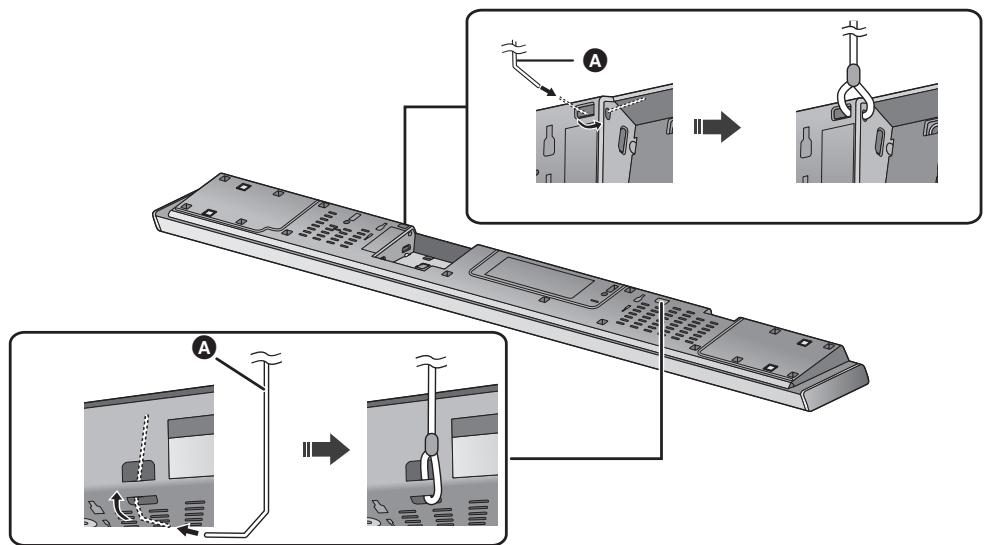

1 Bringen Sie das Kabel am Hauptgerät an.

A Schnur

Kann das Kabel nicht durch die Lieder geführt werden, versuchen Sie, es an 2 Stellen zu biegen, ca. 5 mm von der Kuppe entfernt, in einem Winkel von 45° (wie oben abgebildet).

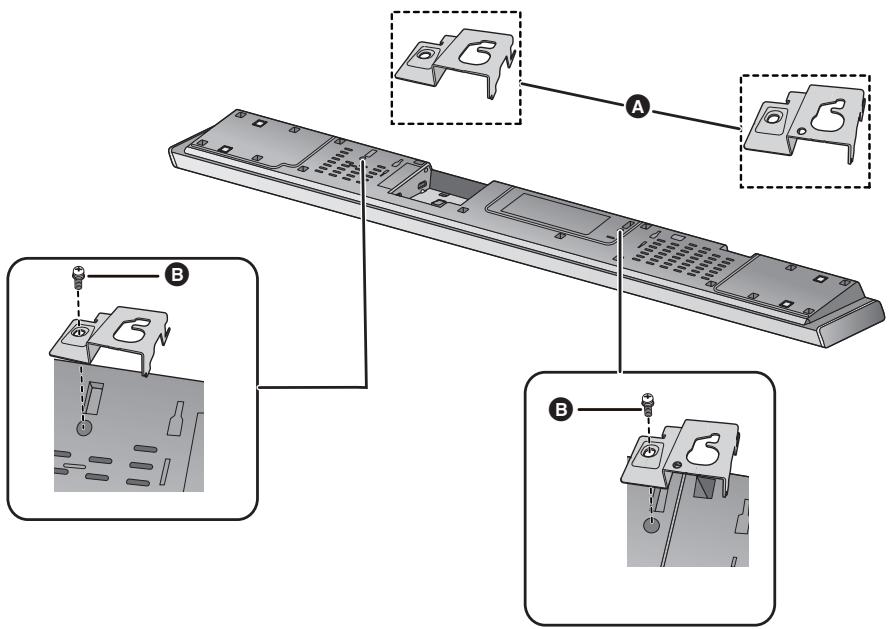

2 Bringen Sie die Wandhalterungsbügel am Hauptgerät an.

A Wandhalterungen (mitgeliefert) Schraube (mitgeliefert)

3 Schrauben Sie eine Schraube in die Wand.

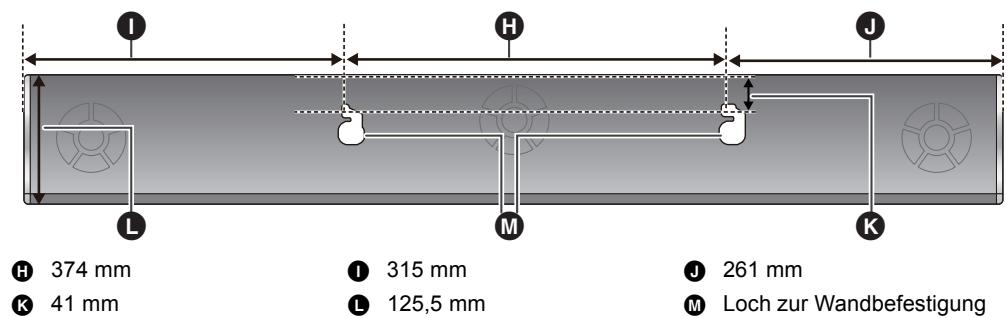

• Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.
• Lassen Sie mindestens 100 mm Freiraum über dem Hauptgerät, damit ausreichend Platz zum Einsetzen des Hauptgerätes vorhanden ist.
• Positionieren Sie das Hauptgerät so, dass rechts davon ein Freiraum von mindestens 50 mm vorhanden ist. Falls dies nicht eingehalten wird, kann möglicherweise nicht auf die Touch-Tasten zugegriffen werden.
• Verwenden Sie eine Wasserwaage, um sicherzustellen, dass beide Schraubbohrungen waagerecht zueinander sind.

• Mindestens 30 mm D Ø 4,0 mm E Ø 7,0 mm bis Ø 9,4 mm F Wand oder Säule 6 5,5 mm bis 6,5 mm

Frontansicht (halbtransparentes Bild)

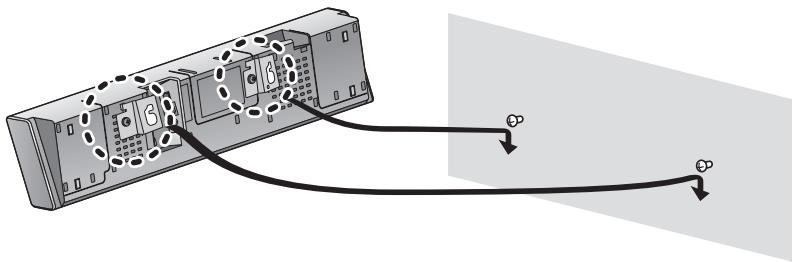

4 Befestigen Sie das Hauptgerät sicher an der Schraube/den Schrauben.

SO	SO NICTH
● Bewegen Sie den Lautsprecher so, dass sich die Schraube an dieser Position befindet.	● Bei dieser Position besteht die Gefahr, dass der Lautsprecher hinunterfällig, wenn er nach links oder rechts bewegt wird.

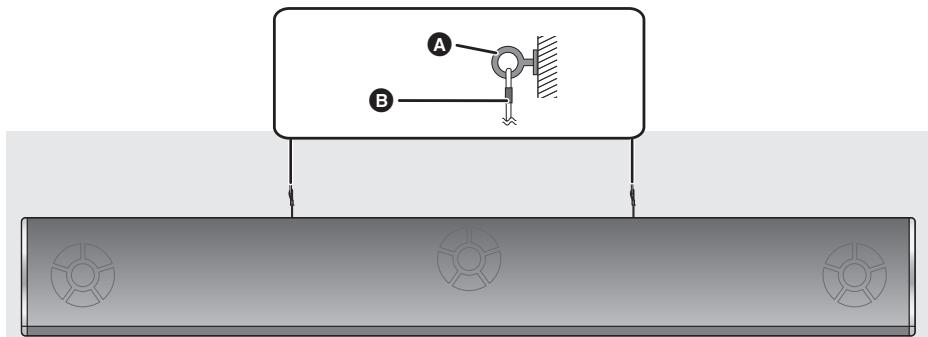

5 Sichern Sie das Seil an der Wand.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist.

A Ösenschraube 3 Schnur

Schritt 3 Drahtlose Anschlüsse

Drahtlosverbindung aktiver Subwoofer

Vorbereitung

• Schalten Sie das Hauptgerät an.

1 Drücken Sie [ / I] .

Der aktive Subwoofer verbraucht eine geringe Menge Strom, auch wenn er ausgeschaltet ist.

2 Vergewissern Sie sich, dass der Wireless Link aktiviert ist.

WIRELESS LINK-Anzeigeleuchte

Leuchtet rot:

Wireless Link ist nicht aktiviert.

Leuchtet grün:

Wireless Link ist aktiviert.

Blinkt grün:

Der aktive Subwoofer versucht, eine drahtlose

Verbindung zum Hauptgerät herzustellen.

Der Wireless-Link wird aktiviert, wenn das Hauptgerät und der aktive Subwoofer bereits eingeschaltet sind.

Bluetooth®-Verbindung

Durch Verwendung der Bluetooth®-Verbindung können Sie drahtlos Sound vom Bluetooth®-Audiogerät mit diesem Gerät anhören.

• Weitere Informationen zur Verbindung eines Bluetooth®-Geräts finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

Vorbereitung

• Schalten Sie die Bluetooth®-Funktion des Geräts ein und stellen Sie das Gerät in der Höhe des Hauptgeräts auf.

Bluetooth®-Verbindung

1. Drücken Sie [8 -PAIRING], um "BLUETOOTH" auszuwählen.

• Wird "PAIRING" auf dem Display angezeigt, gehen Sie zu Schritt 3.

2. Drücken und halten Sie [S -PAIRING] gedrückt, bis "PAIRING" auf dem Display erscheint.

3. Wählen Sie "SC-HTB690" aus dem Bluetooth®-Menü des Bluetooth®-Geräts.

• Wenn Sie zur Eingabe des Zugangsschlüssels am Bluetooth®-Gerät aufgefordert werden, geben Sie "0000" ein.
• Wenn das Bluetooth®-Gerät angeschlossen ist, wird der Name des angeschlossenen Geräts ein paar Sekunden lang auf dem Display angezeigt.

• Mit diesem System können Sie bis zu 8 Geräte registrieren. Wird ein 9. Gerät angekoppelt, wird das Gerät, das am längsten nicht verwendet wurde, ersetzt.

Anschluss eines gekoppelten Bluetooth®-Geräts

1. Drücken Sie [8 -PAIRING], um den Bluetooth®-Modus auszuwählen.

2 Wenn Sie sich vergewissert haben, dass auf dem Display "BLUETOOTH READY" angezeigt wird, wählen Sie "SC-HTB690" aus dem Bluetooth®-Menü des Bluetooth®-Geräts aus.

Abtrennen eines Bluetooth®-Geräts

Drücken und halten Sie [P-PAIRING] gedrückt, bis "BLUETOOTH READY" auf dem Display erscheint.

• Wird "BLUETOOTH" als Quelle ausgewählt, versucht das System automatisch, den Anschluss an das zuletzt angeschlossene Bluetooth®-Gerät herzustellen.
• Dieses System kann nur mit einem Gerät auf einmal verbunden sein.
• Zur Änderung der Tonqualität siehe Seite 24 "LINK MODE".

Verbindung per Tastendruck (Verbindung über NFC)

Nur für NFC-kompatible Bluetooth®-Geräte (Android™-Geräte)

Durch einfaches Berühren eines NFC (Near Field Communication)-kompatiblen Bluetooth®-Geräts auf dem Hauptgerät können Sie alle Vorbereitungen, einschließlich der Registrierung eines Bluetooth®-Geräts sowie der Herstellung einer Verbindung, abschließen.

Vorbereitung

• Schalten Sie die NFC-Funktion des Geräts ein.
• Android-Geräteversionen unter 4.1 erfordern die Installation der App "Panasonic Music Streaming" (kostenlos).

1 Geben Sie "Panasonic Music Streaming" in das Suchfeld von Google Play™ zur Suche ein, danach wählen Sie "Panasonic Music Streaming" aus. 2 Starten Sie die App "Panasonic Music Streaming" auf dem Gerät.

• Folgen Sie den Anweisungen auf dem Bildschirm Ihres Geräts.
• Verwenden Sie immer die aktuelle Version der App.

1 Drücken Sie [3 -PAIRING], um "BLUETOOTH" auszuwählen.

2 Berühren und halten Sie Ihr Gerät im NFC-Touch-Bereich des Hauptgeräts []. (⇒ 6)

Bewegen Sie das Bluetooth®-Gerät nicht, bis es einen Signalton abgibt, eine Meldung anzeigt oder auf irgendeine Art reagiert.

Wenn das Bluetooth®-Gerät reagiert hat, entfernen Sie es vom Hauptgerät.

• Wenn das Bluetooth®-Gerät registriert und die Verbindung hergestellt wurde, wird der Name des angeschlossenen Geräts einige Sekunden lang am Display angezeigt. Die Position des NFC-Touch-Bereichs unterscheidet sich je nach Gerät. Wenn keine Verbindung hergestellt werden kann, obwohl Ihr Bluetooth®-Gerät den NFC-Touch-Bereich des Hauptgeräts berührt hat, ändern Sie die Position des Geräts oder des Hauptgeräts. Der Zustand könnte sich auch verbessern, wenn Sie die entsprechende App "Panasonic Music Streaming" herunterladen und starten.

3 Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

• Wenn Sie dem Hauptgerät ein anderes Gerät nähern, können Sie die Bluetooth®-Verbindung aktualisieren. Die Verbindung zum zuvor verbundenen Gerät wird automatisch getrennt.
• Wenn die Verbindung hergestellt wurde, startet die Wiedergabe, je nach verwendetem Gerätetyp, möglicherweise automatisch. Die Verbindung per Tastendruck funktioniert möglicherweise je nach verwendetem Gerätetyp nicht ordnungsgemäß.

Fernbedienungscode

Wenn andere Panasonic-Geräte auf die

Fernbedienung dieses Systems reagieren, ändern Sie den Fernbedienungscode an diesem System und an der Fernbedienung.

Vorbereitung

• Schalten Sie alle anderen Panasonic-Produkte aus.
• Schalten Sie das Hauptgerät ein.
• Richten Sie die Fernbedienung auf den Fernbedienungssensor dieses Geräts.

So stellen Sie den Kode auf "REMOTE 2"

Während Sie [MUTE] gedrückt halten, halten Sie mindestens 4 Sekunden lang [OK] gedrückt.

"REMOTE 2" erscheint auf dem Display.

So stellen Sie den Kode auf "REMOTE 1"

Während Sie [MUTE] gedrückt halten, halten Sie mindestens 4 Sekunden lang [▼] gedrückt.

"REMOTE 1" erscheint auf dem Display.

Verwendung des Systems

Vorbereitung

Schalten Sie den aktiven Subwoofer ein.

• Schalten Sie den Fernseher und/oder das angeschlossene Gerät an.
• Schalten Sie den Fernseher und/oder das angeschlossene Gerät an.

1 Drücken Sie [] , um das Hauptgerät einzuschalten.

Diese Fernbedienung kann nicht verwendet werden, um die Bedienung der verbundenen Geräte zu steuern.

Drücken Sie	Zur Auswahl von
[INPUT]	"TV"→“BD/DVD”↑—“BLUETOOTH”←· Wenn Sie die Quelle zu“BLUETOOTH” und dann zu “TV”wechseln, warten Sie nach demEinstellen auf “BLUETOOTH” eineWeile und drücken dann [INPUT].
[●-PAIRING]	"BLUETOOTH"

• Diese Fernbedienung kann nicht verwendet werden, um die Bedienung der verbundenen Geräte zu steuern.

■ Wenn "BD/DVD" als Quelle gewählt ist

Schalten Sie den Fernseher und das angeschlossene Gerät ein:

Wählen Sie den TV-Eingang für dieses System und starten Sie die Wiedergabe am angeschlossenen Gerät.

■ Wenn "BLUETOOTH" als Quelle gewählt ist

Am Bluetooth®-Gerät:

Wählen Sie dieses System als Ausgangsquelle des angeschlossenen Bluetooth®-Geräts und beginnen Sie die Wiedergabe.

Einstellen der Lautstärke des Systems

Drücken Sie [-VOL + ]

• Lautstärkebereich: 0 bis 100

Stummschalten

Drücken Sie [MUTE].

• Während der Stummschaltung wird "MUTE" am Display angezeigt.
• Drücken Sie die Taste erneut, um abzubrechen oder regeln Sie die Lautstärke.
• Die Stummschaltung wird bei Ausschalten des Geräts aufgehoben.

Funktioniert dieses System nicht wie erwartet oder ist der Ton ungewöhnlich, kann durch ein Rücksetzen der Einstellungen auf die Werkseinstellungen das Problem behoben werden. (⇒ 26)

• Kommt Sound aus den Lautsprechern des Fernsehers, verringern Sie die Lautstärke des Fernsehers auf das Minimum.
• Es bestehen möglicherweise Unterschiede zwischen der maximalen Lautstärke des Fernsehgeräts und diesen Geräts.
• Wenn Sie Geräte verwenden, die mit dem HDMI AV IN-Anschluss verbunden sind, wechseln Sie die Eingabe zum TV-Tuner, um Audio/Video zum Fernsehgerät zu wechseln. Wenn VIERA Link (HDMI) (⇒ 25) nicht aktiviert ist, wechseln Sie ebenfalls die Eingabe zum Fernsehgerät.

3D-Ton

Dieses System bietet ein Gefühl, dass der Sound und das Bild eins sind.

• Um den angewandten Effekt zu ändern, siehe "Sound-MENU". (⇒ rechts)

z.B. Bild des 3D-Tons

3D-Ton
Dolby®Virtual Speaker	Hiermit können Sie einen Surround-Sound-Effekt wie 5.1 Ch genießen.
3D-Surround-Effectk	Zusätzlich zum Dolby Virtual Speaker-Effekt hat Panasonic eine eigene Klangfeld-Steuertechnologie zum Erweitern des Klangfelds nach vorne, hinter, oben und in die Breite eingeführt, um einen Sound mit Tiefe und Kraft zu erhalten, die better zu 3D-Bildern passt.
Clear-Mode-Dialog	Sportkommentare und Fernsehdialoge werden wahrgenommen, als kamen sie aus dem Fernsehgerät. So werden Klang und Bild zu einem einheitlichen Erlebnis.Ferner werden Dialoge bei normaler Wiedergabelautstärke sowie bei geringer Lautstärke (z. B. in der Nacht) in der Gerauschkilisse hervorgehoben.

• Effekt Dolby Virtual Speaker ist EIN mit Ausnahme des STEREO-Modus.
• Um Dolby Virtual Speaker und die 3D-Surround-Effekte auszuschalten, wählen Sie "STEREO" als Ton-Modus. (→ rechts)
• Um den 3D-Surround-Effekt und den Clear-Mode-Dialogeffekt auszuschalten, siehe "3D CLR DIALOG". (⇒ 23)
• Sie können auch die Stufe des Clear-Mode-Dialogeffekts anpassen. (→ rechts)

Sound-MENU

1 Drücken Sie wiederholt [SOUND], um den Toneffekt auszuwählen. 2 Drücken Sie wiederholt [∇] [▲] um die gewünschte Einstellung auszuwählen, danach drücken Sie [OK].

SOUND MODE	Wahlen Sie den Sound-Modus passend zum Programm bzw. zu den angeschlossenen Geräten aus.STANDARD: Bestens für dramatische Filme und Unterhaltungsshows geeignet.STADIUM: Erzeugt einen realistischen Ton für Live-Sportsendungen.MUSIC: Verbesserert den Ton von Musikinstrumenten und Liedern.CINEMA: Erzeugt einen kräftigen, dreidimensionalen Ton bei Spielfilmen.NEWS: Verständär die Stimmener Sprecher bei Nachrichten und Sportkomponentären.STEREO: Spiel jeder Tonquelle in Stereo ab.
SUBWOOFER	Sie konnen den Bass einstellen.Dieses System wählautomatisch die Einstellung aus,die für die Wiedergabquellenart am besten geeignet ist.LEVEL 1LEVEL 2: Standardeinstellung für 2 -kanalige AudiouquelleLEVEL 3: Standardeinstellung für Mehrkanal-AudioquelleLEVEL 4Die Einstellung, die Sie ausfuhlen, wird aufbewahrt und{jedes Mal, wenn Sie thiselse Quellenart verwenden, wieder aufgerufen.
DIALOG	Passen Sie die Dialogstufe an.LEVEL 1LEVEL 2LEVEL 3LEVEL 4"DIALOG" wird nicht am Display angezeigt, wenn "3D CLR DIALOG" auf "OFF" eingestelltist.
H.BASS	Verbessert den harmonischen Basseffekt.ONOFF
3D CLR DIALOG	Die 3D Clear Mode Dialog-Funktion erzeugt ein Klangfeld, das dem TonGLEicht, der von einem TV-Bildschirm kommt, und erhöht die Deutlichkeit der Dialog. ON: 3D Surround, Clear Mode Dialog und Dolby Virtual Speaker Effect OFF: Dolby Virtual Speaker Effect Die Einstellung wird bei jeder Einschaltung des Hautgeräts auf “ON” zurückgestellt.
DUAL AUDIO	Stellt den bevorzugten Audiokanal-Modus ein, wenn das System zwei Audiomodi empfängt. M1: Haupt M2: Sekundär M1 + M2: Haupt und Sekundär Dieser Effekt Funktioniert nur, wenn die Audioausgabe des Fernsehers oder Players auf “Bitstream” eingestellt ist und “Dolby Dual Mono” in der Tonquelle vorhanden ist.
AGC	Die automatische Gain-Kontrolle verhindert einen plötzlichen lauten Ton durch Verringern des Tonpegels, wenn der Input zu hoch ist. Eine Funktion ist für Fernsehsendungen mit Tonpegelunterschied geeignet. ON OFF Wenn der Ton unnatürlich wird, wahren Sie “OFF”.
LOW VOL MODE	Verbesser den Dialog bei geringer Lautstärke. ON OFF Wahlen Sie “OFF” aus, um diesen Effekt zu Löschen, wenn sich der Dialog bei leiser Lautstärke unnatürlich anhört.

• Die Standardeinstellung ist unterstrichen. Die geänderten Einstellungen werden bis zur nächsten Änderung beibehalten, sofern nicht anders angegeben.

Audio-Format

Sie können sich das laufende Audioformat ansehen.

Halten Sie [SOUND] mindestens 4 Sekunden lang gedrückt.

DOLBY DIGITAL	Dolby Digital ist die Audioquelle.
DTS	DTS® ist die Audioquelle.
PCM MULTI	Lineare Puls-Code-Modulation ist die Audioquelle.
PCM	2 Kanäle Puls-Code-Modulation ist die Audioquelle.

• Das Audioformat wird 2 Sekunden lang angezeigt.
• Wenn die Eingabe dieses Geräts Bluetooth® ist, wird kein Audioformat angezeigt.

Setup-MENU

1 Drücken Sie wiederholt [SETUP], um die Einrichtungsoption auszuwählen. 2 Drücken Sie wiederholt [∇] [▲], um die gewünschte Einstellung auszuwählen, danach drücken Sie [OK].

DIMMER	Dimmt das Display nach 5 Sekunden Stillstand. ON OFF
BEEP	Wenn die Touch-Taste am Hauptgerät bedient oder das Gerät ein- bzw. ausgeschalt wird, wird ein Signalton ausgegeben.Dies ist auch bei Stummschaltung der Fall.ON OFF
AUTO POWER DOWN	Das Hauptgerät schaltet sich automatisch aus, wenn kein Audioeingangstattfindet und Sie es etwa 20 Minuten lang nicht bedienen.ON OFFBei dieser Einstellung wird im Display "P.OFF 1" angezeigt. Dies bedeutet, dass das Hauptgerät in etwa 1 Minute ausgeschalt wird.
VOL LIMITATION	Stellt die Lautstärkengrenze auf 50, wenn Sie das Hauptgerät einschalten, auch wenn die Lautstärke vor dem Ausschalten über 50 war.ON OEFF

BLUETOOTH STANDBY	These Funktion ermitteligt Ohnen, ein gekoppeltes Bluetooth®-Gerät anzuschließen, wenn sich das Hauptgerät im Standby-Modus befindet. ON OFF Das Hauptgerät wird automatisch eingeschaltet, wenn Sie ein gepaartes Bluetooth®-Gerät anschließen. • Wenn diese Funktion auf “ON”, gestellt ist, erhöht sich der Stromverbrauch im Standby-Modus.
LINK MODE	Ändern Sie den Bluetooth®- Anschluss-Link-Modus, um den Anschlusstyp anzupassen. Stellen Sie richer, dass das Bluetooth®- Gerät nicht angeschlussen ist ("BLUETOOTH READY" wird am Display angezeigt). MODE 1: Schwerpunkt auf Konnektivität. MODE 2: Schwerpunkt auf Klangqualität.
VIERA LINK	Schalten Sie die VIERA Link-Funktion ein. ON OFF Wählen Sie “OFF”, wenn Ihr HDAVI Control-Gerät mit diesen System nicht einwandfrei Funktioniert. • ARC wird deaktiviert werden. Schließen Sie ein optisches Digital-Audiokabel an. • Schalten Sie alle angeschlossenen Geräte aus und schalten Sie sie nach der Änderung der Einstellungen wieder ein.

Die Standardeinstellung ist unterstrichen. Die geänderten Einstellungen werden bis zur nächsten Änderung beibehalten, sofern nicht anders angegeben.

Verknüpfter Betrieb mit dem Fernseher (VIERA Link "HDAVI Control™")

Was ist VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" ist eine nützliche Funktion, die eine Verknüpfung der Bedienung dieses Geräts mit einem Panasonic-Fernsehgerät (VIERA) unter "HDAVI Control" bietet. Sie können diese Funktion verwenden, indem Sie die Geräte über ein HDMI-Kabel anschließen. Einzelheiten zur Bedienung finden Sie in der Betriebsanleitung der angeschlossenen Geräte.

Vorbereitung

① Prüfen Sie, ob der HDMI-Anschluss hergestellt wurde. (⇒ 9, 10)

② Stellen Sie den "HDAVI Control"-Betrieb am angeschlossenen Gerät (z.B. Fernseher) ein.

③ Um zu gewährleisten, dass "HDAVI Control" optimal funktioniert, ändern Sie die folgenden Einstellungen am angeschlossenen TV*1.

• Stellen Sie die Standard-Lautsprechereinstellungen auf dieses Gerät. *2
• Stellen Sie die Lautsprecherwahleinstellungen auf dieses Gerät.

④ Schalten Sie alle zu "HDAVI Control" kompatiblen Geräte ein und wahren Sie den Eingangskanal des Fernsehers für dieses System, damit die "HDAVI Control"-Funktion ordnungsgemäß arbeitet. ⑤ Wenn das Gerät mit dem HDMI AV IN-Anschluss verbunden ist, starten Sie die Wiedergabe, um zu überprüfen, ob das Bild richtig auf dem Fernseher angezeigt wird.

Wiederholen Sie den Vorgang bei Änderung des Anschlusses oder der Einstellungen.

※1 Je nach Fernsehgerät sind entsprechende Funktionen und Einstellungen vorhanden. Einzelheiten sind der Betriebsanleitung des TV zu entnehmen. ※2 Besitzt der TV eine Standard-Lautsprechereinstellung innerhalb der VIERA Link-Optionen, wird durch die Auswahl des Geräts die Standardlautsprecherwahl automatisch auf dieses Gerät gestellt.

• VIERA Link "HDAVI Control" beruht auf den Steuerungsfunktionen von HDMI, wobei es sich um einen Industriestandard namens HDMI CEC (Consumer Electronics Control) handelt, und ist eine von uns eigens entwickelte und hinzugefügte Funktion. Deshalb kann ihr Betrieb bei Geräten anderer Hersteller, die HDMI CEC unterstützen, nicht gewährleistet werden.
• Dieses Gerät unterstützt die Funktion "HDAVI Control 5". "HDAVI Control 5" ist der Standard für die zu Panasonics HDAVI Control kompatible Ausstattung. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.
• Angaben zu Geräten anderer Hersteller, welche die VIERA Link-Funktion unterstützen, können Sie den jeweiligen Handbüchern entnehmen.

Möglichkeiten von VIERA Link "HDAVI Control"

Um sicherzustellen, dass die Audioausgabe über dieses System erfolgt, schalten Sie das Hauptgerät durch Verwenden der TV-Fernbedienung ein und wählen Sie das Heimkino über das Lautsprechermenü im Menü VIERA Link.

Die Verfügbarkeit und die Funktion der Einstellungen kann je nach Fernseher variieren. Siehe in der Bedienungsanleitung des Fernsehers für Details.

Lautsprechersteuerung

Mithilfe der TV-Menüeinstellungen können Sie auswählen, ob die Tonausgabe über dieses Gerät oder die TV-Lautsprecher erfolgen soll.

Heimkino

Dieses System ist aktiv.

• Wenn sich das Hauptgerät im Standby-Modus befindet, wird durch Wechseln der TV-Lautsprecher zu diesem System im VIERA Link-Menü automatisch das Hauptgerät eingeschaltet.
• Sie können die Lautstärkeeinstellung dieses Systems mit der Lautstärke- oder Stummschaltetaste auf der Fernbedienung des Fernsehers steuern.
• Wenn Sie das Hauptgerät ausschalten, werden automatisch die TV-Lautsprecher aktiviert.
• Der Ton wird automatisch von diesem System ausgegeben, wenn der Fernseher zu VIERA Link "HDAVI Control 4" oder einer neueren Version kompatibel ist.

TV

TV-Lautsprecher sind aktiviert. - Die Lautstärke dieses Geräts wurde auf den Tiefstwert gestellt.

Automatische Eingangsumschaltung

Wenn die folgenden Bedienvorgänge ausgeführt werden, wechselt das Hauptgerät automatisch den Eingang auf die entsprechende Quelle.

Bei Beginn der Wiedergabe auf einem an die HDMI-Schnittstelle angeschlossenen Gerät.*3 - Beim Ändern des Fernsehereingangs oder -kanals.

※3 Wenn die Ausgabeeinstellung des Lautsprechers am Fernseher auf dieses System eingestellt ist, werden der Fernseher und das Hauptgerät automatisch eingeschaltet (Einschaltautomatik).

Ausschalt-Link

Beim Ausschalten des Fernsehers wird auch dieses System automatisch ausgeschaltet. (Diese Funktion ist nicht aktiv, wenn Bluetooth® als Quelle genutzt wird.)

Automatische Lippen-Synchronisation

(HDAVI Control 3 oder später)

Eine Verzögerung zwischen Ton und Bild wird automatisch durch Hinzufügen eines Zeitlochs bei der Tonausgabe korrigiert, wodurch Sie einen störungsfreien Ton zum Bild vernehmen.

Bei Fernsehgeräten, die kompatibel mit dem VIERA Link "HDAVI Control 3" oder später sind, erfolgt die Verzögerungseinstellung automatisch und der VIERA Link wird auf Ein eingestellt.

Fehlerbeseitigung

Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben lässt, wenden Sie sich bitte an Ihren Händler.

Funktioniert das System nicht wie erwartet, kann das Zurücksetzen der Einstellungen auf die Werkseinstellungen das Problem beheben. Rücksetzen auf die Werkseinstellungen.

① Berühren und halten Sie [O/I] am Hauptgerät mindestens 4 Sekunden lang, während das Hauptgerät eingeschaltet ist. ("RESET" wird am Display angezeigt, wenn das System zurückgesetzt wird.) ② Schalten Sie das Gerät aus und dann wieder ein. - Der Fernbedienungscode kehrt auf "REMOTE 1" zurück, wenn das System auf die Werkseinstellungen zurückgesetzt wird. Um den Fernbedienungscode zu ändern, siehe Seite 20.

Allgemeine Bedienung

Kein Strom.

• Stecken Sie das Netzkabel 10 Sekunden lang aus, bevor Sie es wieder anstecken.
• Nachdem Sie das Gerät eingeschaltet haben, wenn sich das Hauptgerät sofort ausschaltet, stecken Sie das Netzkabel aus und wenden Sie sich an Ihren Händler.
• Wenn sich das Hauptgerät bei Einschalten des Fernsehers (HDAVI Control) nicht einschaltet, schalten Sie das Hauptgerät manuell ein. Wenn das Problem weiterhin besteht, siehe "HDMI" in "Fehlerbeseitigung".

Die Fernbedienung funktioniert nicht richtig.

Die Batterie ist leer. Ersetzen Sie sie durch eine neue. (⇒ 8) - Möglicherweise wurde die Trennfolie nicht entfernt. Entfernen Sie die Trennfolie. (⇒ 8) - Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. (⇒ 20) - Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs. (⇒ 8)

Das Hauptgerät wird automatisch in den Standby-Modus geschaltet.

"AUTO POWER DOWN"-Funktion ist an. Das Hauptgerät wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht und für ca. 20 Minuten kein Bedienvorgang ausgeführt wird. Um diese Funktion auszuschalten, siehe Seite 24.

Das Hauptgerät wird ausgeschaltet, wenn die Lautsprecher des Fernsehers in der Lautsprechersteuerung ausgewählt werden.

Dies ist eine normale Erscheinung, wenn VIERA Link (HDAVI Control 4 oder aktueller) verwendet wird. Nähere Informationen erhalten Sie in der Bedienungsanleitung des TV-Gerätes. (⇒ 25)

Die Schalter am Hauptgerät funktionieren nicht. [O/I], [VOL -], [VOL +], [INPUT] und [PAIRING] am Hauptgerät sind Touch-Tasten. Berühren Sie die Schalter mit dem Finger. Wenn Sie die Fingernägel verwenden oder Handschuhe tragen, funktionieren sie möglicherweise nicht.

HDMI

Dieses Gerät funktioniert nicht richtig.

Wenn das HDMI-Kabel mit dem falschen Anschluss (HDMI AV IN oder HDMI AV OUT) verbunden ist, funktioniert das Gerät nicht korrekt. Schalten Sie das Gerät aus, ziehen Sie das Netzkabel ab und schließen Sie das/die HDMI-Kabel neu an. (⇒ 9, 10)

VIERA Link-Bedienungen funktionieren nicht mehr richtig.

• Überprüfen Sie die VIERA Link-Einstellung auf den angeschlossenen Geräten.
• Schalten Sie die VIERA Link-Funktion an den verbundenen Geräten ein. Wählen Sie dieses System als Lautsprecher im VIERA Link-Menü des Fernsehers.
• Haben Sie die Einstellungen für VIERA Link ausgeschaltet? (⇒ 24)
• Nach der Änderung der HDMI-Anschlüsse aufgrund eines Stromausfalls oder des Abziehens des Netzkabels können VIERA Link-Bedienungen u. U. nicht mehr richtig funktionieren.
• Schalten Sie alle Geräte ein, die mit dem Fernseher über ein HDMI-Kabel verbunden sind, und schalten Sie dann den Fernseher ein.
• Schalten Sie die Einstellungen für VIERA Link aus und dann wieder ein. Weitere Einzelheiten sind der Betriebsanleitung Ihres Fernsehers zu entnehmen.
• Während das Hauptgerät und der Fernseher mit dem HDMI-Kabel verbunden sind, schalten Sie den Fernseher ein und entfernen Sie dann das Netzkabel des Hauptgeräts und verbinden Sie es erneut.

Die ersten Sekunden des Tons sind bei Verwendung des HDMI-Anschlusses nicht zu vernehmen.

Dies kann während der Wiedergabe eines Kapitels einer DVD-Video auftreten. Ändern Sie die Einstellungen für die digitale Audioausgabe auf dem angeschlossenen Gerät von "Bitstream" in "PCM".

Bei Betrieb eines zu HDMI kompatiblen Gerätes einer anderen Marke reagiert dieses System auf unerwünschte Weise.

Für die HDAVI Control werden u.U. je nach der Gerätemarke andere Steuerbefehle genutzt. Schalten Sie VIERA Link in diesem Fall aus. (⇒ 24)

Wenn das Hauptgerät ein- oder ausgeschaltet wird, sind Audio und Video vorübergehend deaktiviert. Wenn das Hauptgerät ein- oder ausgeschaltet wird, ist die vorübergehende Deaktivierung von Audio und Video normal. Hierbei handelt es sich nicht um eine Funktionsstörung. Dies kann auftreten, wenn das Gerät, an das es über HDMI angeschlossen ist, die Panasonic VIERA Link-Funktion nicht unterstützt (HDAVI Control 3 oder neuer).

Die Bilder von diesem System erscheinen nicht auf dem Fernseher.

Bei der Ausgabe in 60p (4K) kann das Bild je nach HDMI-Kabel verzerrt erscheinen. Verwenden Sie HDMI-Hochgeschwindigkeitskabel mit Unterstützung für eine Bandbreite von 18 GB/s.

Bluetooth®

Die Kopplung kann nicht ausgeführt werden.

Überprüfen Sie den Zustand des Bluetooth®-Geräts.

Das Gerät kann nicht verbunden werden.

• Die Kopplung der Vorrichtung war nicht erfolgreich oder die Aufzeichnung wurde ersetzt. Versuchen Sie, das Gerät erneut zu koppeln. (⇒ 19)
• Dieses System ist unter Umständen mit einem anderen Gerät verbunden. Trennen Sie die Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln.

Das Gerät ist angeschlossen, aber es ist kein Ton über dieses System zu hören.

Für einige integrierte Bluetooth-Geräte müssen Sie den Audioausgang manuell auf "SC-HTB690" stellen.

Lesen Sie für Details die Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

• Das Gerät befindet sich außerhalb des 10-m-Kommunikationsbereichs. Bringen Sie das Bluetooth®-Gerät näher an das Hauptgerät.
• Entfernen Sie alle Hindernisse zwischen dem Hauptgerät und dem Gerät.
• Andere Geräte, die das 2,4-GHz-Frequenzband verwenden (Wireless Router, Mikrowellen, drahtlose Telefone usw.), verursachen Störungen. Verringern Sie die Entfernung des Bluetooth®-Geräts zum Hauptgerät und erhöhen Sie seine Entfernung von anderen Geräten. Wählen Sie "MODE1" für eine stabile Kommunikation. (⇒ 24)

Die Verbindung per Tastendruck (NFC-Funktion) funktioniert nicht.

• Stellen Sie sicher, dass das Hauptgerät und die NFC-Funktion des Geräts eingeschaltet sind. (⇒ 20)
• Ändern Sie den Touch-Bereich des Bluetooth®-Geräts oder Hauptgeräts. Berühren Sie den NFC-Touch-Bereich dann noch einmal.

Ton

Kein Ton (oder Bild).

Stummschaltung ausschalten. (⇒ 21) - Überprüfen Sie die Anschlüsse der anderen Geräte. (⇒ 9, 10) - Prüfen Sie, ob das empfangene Audio-Signal mit diesem Gerät kompatibel ist. (⇒ 32) - Dieses Gerät aus- und wieder einschalten. - Wenn das Hauptgerät nur über ein HDMI-Kabel mit dem Fernseher verbunden ist, stellen Sie sicher, dass der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" gekennzeichnet ist. Wenn nicht, stellen Sie eine Verbindung über das optische Digital-Audiokabel her. (⇒ 9, 10) - Wenn das Hauptgerät an einen Panasonic-Fernseher angeschlossen ist und über die Fernbedienung oder die Touch-Taste am Hauptgerät eingeschaltet wird, kann über dieses System unter Umständen kein Sound ausgegeben werden. Schalten Sie den Fernseher in diesem Fall über die Fernbedienung des Fernsehers ein. (⇒ 25) - Ist der Anschluss richtig, liegt möglicherweise ein Problem an den Kabeln vor. Wiederholen Sie die Anschlüsse mit anderen Kabeln. - Überprüfen Sie die Tonausgabe-Einstellungen am angeschlossenen Gerät.

Der Audioausgang kann nicht vom Hauptausgang zum sekundären Ausgang umgeschaltet werden.

Handelt es sich bei dem vom angeschlossenen Gerät empfangenen Audio nicht um "Dolby Dual Mono" oder lautet die Einstellung des Ausgangs nicht "Bitstream", kann die Einstellung von diesem System nicht geändert werden. Ändern Sie die Einstellungen am angeschlossenen Gerät.

Die Lautstärke wird verringert, wenn das Hauptgerät eingeschaltet wird.

"VOL LIMITATION" ist an.

Wird das Hauptgerät ausgeschaltet, während sich die Lautstärkeeinstellung in der oberen Hälfte (über 50) befindet, wird automatisch die Lautstärke des Hauptgeräts auf die Mitte (50) gesetzt, wenn das Hauptgerät eingeschaltet wird. (⇒ 24)

Der Dialog steht zu stark im Vordergrund oder die Stimme erscheint nicht natürlich.

Dieses Gerät besitzt eine Funktion, so dass der Dialog bei geringer Lautstärke in den Vordergrund gestellt wird. (→ 23)

Der Ton wird im Vergleich zum Bild verzögert ausgegeben.

Wenn dieses Gerät über Bluetooth® mit dem Fernsehgerät verbunden ist, ist es je nach Fernsehgerät möglich, dass der von diesem Gerät ausgegebene Ton im Vergleich zum Fernsehbild verzögert ausgegeben wird. Verbinden Sie dieses Gerät und das Fernsehgerät mit einem HDMI-Kabel oder einem optischen Digital-Audiokabel. (⇒ 9, 10)

Es ist kein Ton zu hören.

Das Hauptgerät schaltet sich automatisch aus.

(Wenn das Hauptgerät ein Problem erkennt, wird eine Sicherheitsmaßnahme aktiviert und das Hauptgerät schaltet sich automatisch in den Standby-Modus.)

• Es liegt ein Problem am Verstärker vor.
• Ist die Lautstärke extrem hoch?

Verringern Sie in diesem Fall die Lautstärke. - Steht das Gerät an einem sehr heißen Ort?

Versetzen Sie das Gerät in diesem Fall an einen kühleren Ort, warten Sie kurzzeitig ab und versuchen Sie dann, es erneut einzuschalten.

Wenn das Problem weiterhin besteht, bestätigen Sie am Display, schalten Sie dieses System aus, stecken Sie das Netzkabel aus und wenden Sie sich an Ihren Händler. Bitte merken Sie sich, welche Anzeigen ausgegeben wurden, und informieren Sie den Händler.

Hauptgerät-Displays

"F61"

• Es liegt ein Problem beim Systemveränder vor.
• Stecken Sie das Netzkabel aus und wenden Sie sich an ihren Handler.

"F70 HDMI"/"U701"/"U703"

• Kontrollieren Sie den HDMI-Anschluss.
• Schalten Sie das Hauptgerät aus und wieder ein.
• Stecken Sie das HDMI-Kabel aus.

"F76"

• Es liegt ein Problem mit der Stromversorgung vor.
• Stecken Sie das Netzkabel aus und wenden Sie sich an ihren Handler.

“U704”

• Dieses System empfängt von der Eingabequelle ein Videoformatsignal, das nicht unterstützt wird.
• Ändern Sie die Videoauflösungseinstellung am angeschlossenen Gerät. (Lesen Sie die Bedienungsanleitung des Geräts.)
• Wenn kein Bild ausgegeben wird, schließen Sie das Gerät direkt an das Fernsehgerät an, um die Einstellungen zu ändern.

“U705”

• Der HDMI-Anschluss des Fernsehgeräts, mit dem das Hauptgerät verbunden ist, oder die Einstellung des Fernsehgeräts ist nicht kompatibel mit der HDCP 2.2-Wiedergabequelle.
• Achten Sie darauf, eine Verbindung mit dem HDCP 2.2-kompatiblen Ausgang des Fernsehgeräts herzustellen.
• Achten Sie darauf, dass die HDMI HDCP-Einstellung des Fernsehgeräts HDCP 2.2 entspricht.

(Lesen Sie die Bedienungsanleitung des Fernsehgeräts.)

ON TABLE

Es ist ein Klangfeldeffekt passend zur Positionierung des Geräts auf einem Tisch aktiv.

ON WALL

Es ist ein Klangfeldeffekt passend zur Positionierung des Geräts an einer Wand aktiv.

REMOTE □ (□ steht für eine Zahl.)

Die Fernbedienung und das Gerät verwenden entsprechende Codes. Ändern Sie den Code an der Fernbedienung. (⇒ 20)

Kein Strom.

Achten Sie darauf, dass das Stromversorgungskabel des aktiven Subwoofers richtig angeschlossen ist.

Nach dem Einsatz des Subwoofers schaltet sich dieser sofort wieder aus.

Ziehen Sie das Netzkabel heraus und fragen Sie Ihren Händler um Rat.

Kein Ton vom Subwoofer.

• Überprüfen Sie, ob der aktive Subwoofer eingeschaltet ist.
• Überprüfen Sie, ob die Anzeigenleuchte WIRELESS LINK grün leuchtet. (⇒ 19)

Die Anzeigenleuchte des WIRELESS LINK leuchtet rot.

• Es gibt keine Verbindung zwischen dem Hauptgerät und dem aktiven Subwoofer.
• Prüfen Sie, ob das Hauptgerät eingeschaltet ist.
• Schalten Sie den aktiven Subwoofer aus und wieder ein. Sie können stattdessen auch den aktiven Subwoofer ausschalten, das Netzkabel ziehen und wieder anschließen.
• Der aktive Subwoofer und das Hauptgerät können nicht korrekt gekoppelt werden. Versuchen Sie folgenden Bedienvorgang. (Drahtlos-Kopplung)

① Schalten Sie das Hauptgerät und den aktiven Subwoofer ein. ② Drücken und halten Sie [I/D SET] auf der Rückseite des aktiven Subwoofers mindestens 3 Sekunden lang gedrückt. (Die WIRELESS LINK-Anzeige blinkt rot.) ③ Während Sie [INPUT] auf der Fernbedienung gedrückt halten, berühren Sie [VOL +] am Hauptgerät für mehr als 4 Sekunden. ("SUBWOOFER PAIRING" wird auf dem Display angezeigt.)

• Wenn die drahtlose Paarung erfolgreich hergestellt wurde, wird "PAIRED" am Display für 2 Sekunden angezeigt und die WIRELESS LINK-Anzeigelampe leuchtet grün.

④ Schalten Sie das Hauptgerät aus und wieder ein. - Wenden Sie sich an Ihren Händler, wenn Sie weiterhin Probleme haben.

Über Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

Verwendetes Frequenzband

Dieses System verwendet das 2,4-GHz-Frequenzband.

Zertifizierung dieses Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich. Die unten genannten Handlungen sind in einigen Ländern strafbar:

— Ein Auseinanderbauen oder Modifizieren des Geräts. — Ein Entfernen der Spezifikationskennzeichnungen.

Nutzungsbeschränkungen

Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden. - Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen. - Je nach Spezifikationen und Einstellungen eines Gerätes kann die Verbindung unter Umständen nicht hergestellt werden, oder einige Funktionen können sich unterscheiden. - Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an dieses System. - Dieses System kann keine Daten an ein Bluetooth®-Gerät übertragen.

Einsatzbereich

Verwenden Sie dieses Gerät bei einer maximalen Reichweite von 10 m.

Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen abnehmen.

Interferenz von anderen Geräten

• Dieses System funktioniert aufgrund von Funkwelleninterferenzen möglicherweise nicht korrekt, oder es können Störungen wie Rauschen und Tonsprünge auftreten, wenn das Hauptgerät zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4-GHz-Band verwenden.
• Dieses System könnte nicht korrekt funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation usw. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors, etc.).

Pflege des Geräts

Reinigen Sie dieses System mit einem weichen, trockenen Tuch.

• Wringen Sie bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch fest aus, um den Schmutz abzuwischen, und wischen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie zur Reinigung der Lautsprecher ein feines Tuch. Verwenden Sie keine Papiertaschentücher oder andere Materialien (Handtücher, etc.), die auseinanderfallen können. Fasern können in der Lautsprecherabdeckung hängen bleiben.
• Verwenden Sie zur Reinigung dieses Systems niemals Alkohol, Farbverdünnungsmittel oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lesen Sie bitte die Gebrauchsanweisung des Tuches sorgfältig durch.

Entsorgung oder Weitergabe des Systems

Das Hauptgerät kann die Benutzereinstellungen im Hauptgerät beibehalten. Wenn Sie das Gerät entweder entsorgen oder weitergeben, befolgen Sie das Verfahren für das Zurücksetzen auf die Werkseinstellungen und das Löschen der Benutzereinstellungen. (⇒ 26, "Rücksetzen auf die Werkseinstellungen.")

• Das Bedienungsarchiv konnte im Hauptgerätespeicher registriert worden sein.

Lizenzen

In Lizenz von Dolby Laboratories gefertigt.

Dolby, Pro Logic, und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Zu DTS-Patenten, siehe http://patents.dts.com. In Lizenz von DTS Licensing Limited gefertigt. DTS, das Symbol und DTS und das Symbol zusammen sind eingetragene Warenzeichen und DTS Digital Surround ist ein Warenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

HDMI, das HDMI-Logo und “High-Definition Multimedia Interface” sind Marken bzw. eingetragene Marken von HDMI Licensing LLC in den USA und anderen Ländern.

HDAVI ControlTM ist ein Markenzeichen von Panasonic Corporation.

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Markenzeichen und Markennamen sind Schutzmarkt der jeweiligen Eigentümer.

Google Play und Android sind Markenzeichen von Google Inc.

Technische Daten

VERSTÄRKERTEIL

RMS-Ausgangsleistung (nicht gemeinschaftiges Laufwerk)

Frontkanäle (L, R ch) 70 W pro Kanal (1 kHz, 10 %, 6 Ω)

Center-Kanal (C ch) 70 W pro Kanal (1 kHz, 10 %, 6 Ω)

Subwoofer-Kanäle 140 W pro Kanal (100 Hz, 10 %, 3 Ω)

350 W

ANSCHLÜSSE

HDAVI Control

Dieses Gerät unterstützt die Funktion "HDAVI Control 5".

HDMI-AV-Eingang (BD/DVD) 1

Eingangsverbinder

Typ A (19 Pin)

HDMI-AV-Ausgang (TV (ARC)) 1

Ausgangsverbinder

Typ A (19 Pin)

Digitaler Audioeingang (TV)

Optisch

Digitaleingang

Optischer Anschluss

Abtastfrequenz 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz (nur LPCM)

Audio-Format LPCM, Dolby Digital, DTS Digital SurroundTM

IR-Blaster Anschlusstyp 3,5 mm Buchse

USB-Anschluss Nur für Gebrauch durch Service.

ALLGEMEIN

Stromverbrauch

Hauptgerät

40 W

Aktiver Subwoofer

30 W

Im Standby

Hauptgerät

Wenn "BLUETOOTH STANDBY" auf "OFF" gestellt ist

Ca. 0,48 W

Wenn "BLUETOOTH STANDBY" auf "ON" gestellt ist

Ca. 1,5 W

Aktiver Subwoofer

Netzschalter ausgeschaltet

Ca. 0,48 W

Wireless Link ist nicht aktiviert

Ca. 1,0 W

Stromversorgung

AC 220 V bis 240 V, 50 Hz

Abmessungen (B × H × T)

Hauptgerät

Layout bei Anordnung auf Tisch

950 mm × 55 mm × 120 mm

Layout bei Wandmontage

950mm× 125,5mm× 57,2mm

Aktiver Subwoofer

180mm× 378mm× 303mm

Gewicht

Hauptgerät

Layout bei Anordnung auf Tisch

Ca. 2,5 kg

Layout bei Wandmontage

Ca. 2,5 kg

Aktiver Subwoofer

Ca. 4,7kg

Betriebstemperaturbereich

0° C bis +40° C

Betriebsfeuchtigkeitsbereich

20% bis 80% Rel. Feuchte

(keine Kondensbildung)

LAUTSPRECHERTEIL

Frontlautsprecher (integriert, L/R/C) Vollbereich

6,5 cm Konustyp × 1

(Bassreflex-Typ)

Aktiver Subwoofer Woofer

16 cm Konustyp × 1

(Bassreflex-Typ)

WIRELESS-ABSCHNITT

Frequenzbereich

2,40335 GHz bis 2,47735 GHz

Anzahl der Kanäle

38

BLUETOOTH®-ABSCHNITT

Bluetooth®-Systemspezifikationen

Bluetooth® Ver.2.1 +EDR

Klassifizierung von Drahtlosgeräten

Klasse 2 (2,5 mW)

Unterstützte Profile

A2DP

Frequenzband

2,4 GHz Band FH-SS

Reichweite

Ca. 10 m Sichtlinie

Unterstützter Codec

SBC

• Die technischen Daten können ohne Vorankündigung Änderungen unterliegen.
• Bei den Angaben für Gewicht und Abmessungen handelt es sich um Näherungswerte. Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.

Technische Daten 32

Optisches digitales Audiokabel

Die Fernbedienung funktioniert nicht korrekt.

Die One-Touch-Verbindung (NFC-Funktion) funktioniert nicht.

Aus dem Subwoofer kommt kein Ton.

Referenzanleitung für die Bedientasten

Mitgeliefertes Zubehör

2 Schrauben

2 Wandhalterungen

Nur für NFC-kompatible Bluetooth®-Geräte (nur für Android™-Geräte)

Lippensynchronisationsfunktion

Für die erste Verwendung

Entfernen Sie die Isolierfolie A.

VERLETZUNGSGEFAHR, EINSCHLIESSLICH TOD, DURCH

FALSCHE INSTALLATION ODER HANDHABUNG.

Mitgeliefertes Zubehör

2 Schrauben

2 Wandhalterung

Betriebstemperaturbereich

0°C bis +40°C

Batterietyp: CR2025 (Lithium-Batterie)
