Merk	Panasonic
Model	SC-HTB690EG
Producttype	Soundbar met actieve draadloze subwoofer
Totaal RMS-vermogen	350 W
Vermogen per kanaal (voor)	70 W per kanaal (1 kHz, 10%, 6 Ω)
Vermogen subwoofer	140 W (100 Hz, 10%, 3 Ω)
Afmetingen soundbar (tafel)	950 × 55 × 120 mm
Afmetingen soundbar (muur)	950 × 125,5 × 57,2 mm
Afmetingen subwoofer	180 × 378 × 303 mm
Gewicht soundbar	Ongeveer 2,5 kg
Gewicht subwoofer	Ongeveer 4,7 kg
Voeding	AC 220-240 V, 50 Hz
Verbruik (soundbar)	40 W
Verbruik (subwoofer)	30 W
Stand-by verbruik (soundbar)	Ongeveer 0,48 W (Bluetooth Standby UIT) / 1,5 W (AAN)
HDMI-ingangen	1 x HDMI AV IN (BD/DVD)
HDMI-uitgang met ARC	1 x HDMI AV OUT (TV/ARC)
Optische audio-ingang	1 x OPTICAL DIGITAL AUDIO IN (TV)
Bluetooth	Ja, versie 2.1 + EDR, profielen A2DP, codec SBC, bereik ca. 10 m
NFC	Ja, voor One-Touch pairing
Ondersteunde audioformaten	Dolby Digital, DTS, PCM meerkanaals en 2-kanaals
Geluidsmodi	Standaard, Stadion, Muziek, Bioscoop, Nieuws, Stereo
Speciale functies	3D-geluid, Dolby Virtual Speaker, Duidelijke Dialoogmodus, VIERA Link (HDAVI Control 5), Automatische uitschakeling, Volume Beperking
Muurmontage	Mogelijk, kit niet meegeleverd (schroeven en valbeveiligingstouw)
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid tijdens gebruik	20 % tot 80 % RV (zonder condensatie)
Batterij afstandsbediening	CR2025 (lithium)

Veelgestelde vragen - SC-HTB690EG PANASONIC

Hoe verbind ik de soundbar met mijn televisie?

Gebruik een HDMI-kabel (bij voorkeur high-speed met ARC) tussen de HDMI AV OUT (TV/ARC) aansluiting van de soundbar en de HDMI (ARC) aansluiting van de televisie. Als uw televisie geen ARC-aansluiting heeft, gebruik dan ook een optische digitale audiokabel tussen de optische uitgang van de televisie en de OPTICAL DIGITAL AUDIO IN ingang van de soundbar.

Hoe koppel ik een smartphone via Bluetooth?

Druk op de PAIRING knop van de afstandsbediening of de soundbar totdat het display "PAIRING" toont. Activeer op uw smartphone de Bluetooth en selecteer "SC-HTB690" in de lijst. Indien een code wordt gevraagd, voer "0000" in. De verbinding is tot stand gebracht wanneer de naam van het apparaat wordt weergegeven.

Wat moet ik doen als de subwoofer geen geluid geeft?

Controleer of de subwoofer is ingeschakeld (het WIRELESS LINK-lampje moet groen zijn). Als het lampje rood is, is de draadloze verbinding niet tot stand gebracht. Schakel de subwoofer uit en weer in. Als het probleem aanhoudt, voer dan een draadloze koppeling uit: druk op I/D SET aan de achterkant van de subwoofer gedurende meer dan 3 seconden, en houd vervolgens op de afstandsbediening INPUT ingedrukt terwijl u op de soundbar VOL + aanraakt gedurende meer dan 4 seconden.

Hoe gebruik ik de VIERA Link functie?

Zorg ervoor dat de soundbar en de Panasonic televisie via HDMI zijn aangesloten. Activeer VIERA Link in het configuratiemenu van de soundbar (instellen op "AAN"). Selecteer op de televisie deze soundbar als luidspreker in het VIERA Link-menu. U kunt dan het volume en de standby bedienen met de afstandsbediening van de televisie.

Wat zijn de verschillende geluidsmodi en hoe kies ik ze?

Druk herhaaldelijk op SOUND om door de modi te bladeren: STANDAARD (dramafilms), STADION (sport), MUZIEK (concerten), BIOSCOOP (films met 3D-surround effect), NIEUWS (heldere stemmen), STEREO (stereobron zonder verwerking). Gebruik de ▲/▼ toetsen om te selecteren en OK om te bevestigen.

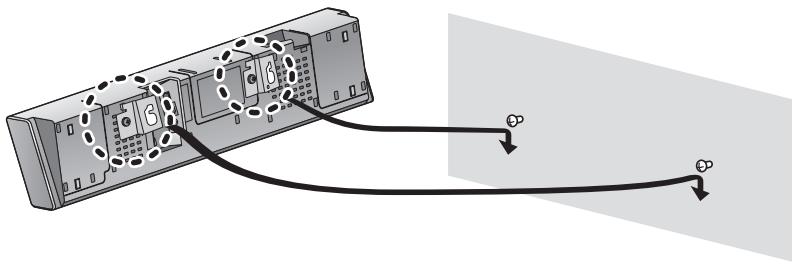

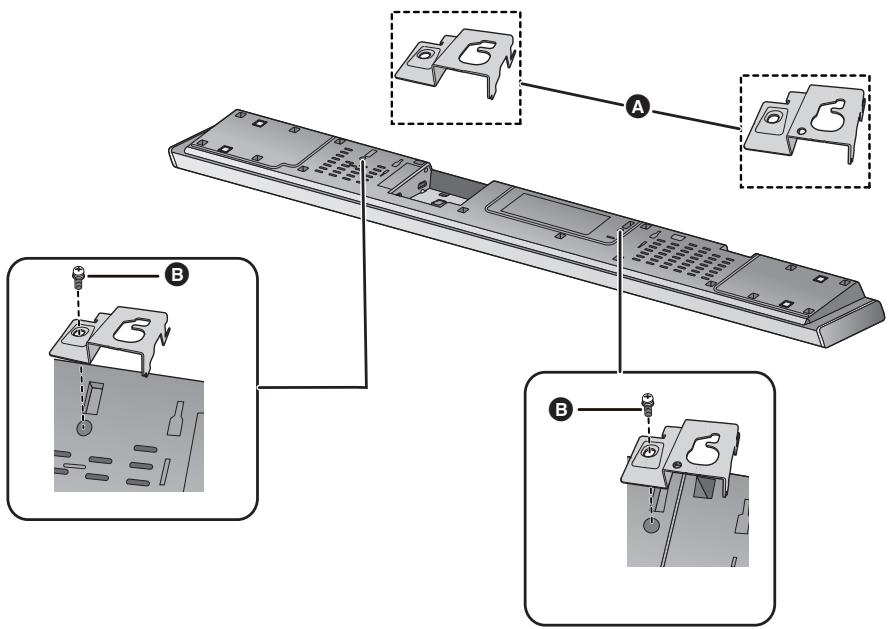

Hoe monteer ik de soundbar aan de muur?

Gebruik de muurbeugels (niet meegeleverd). De schroeven moeten ten minste 26 kg kunnen dragen. Bevestig de soundbar door de montagegaten uit te lijnen met de schroeven. Gebruik een valbeveiligingstouw als extra veiligheid. Laat ten minste 100 mm ruimte boven de soundbar en 50 mm aan de rechterkant om toegang te krijgen tot de knoppen.

Waarom werkt de afstandsbediening niet meer?

Controleer de batterij (CR2025): verwijder het isolatie lipje als deze nog aanwezig is, of vervang de batterij als deze leeg is. Zorg dat u binnen 7 m en onder een hoek van 30° voor de sensor bent. Als de afstandsbedieningscode is gewijzigd, reset deze dan door MUTE + OK 4 seconden ingedrukt te houden om terug te keren naar REMOTE 1.

Hoe reset ik de soundbar naar fabrieksinstellingen?

Schakel de soundbar in, raak vervolgens de O/I knop op het apparaat aan en houd deze langer dan 4 seconden ingedrukt totdat "RESET" wordt weergegeven. Schakel het apparaat uit en weer in. Alle instellingen worden gereset, inclusief de afstandsbedieningscode (REMOTE 1).

Wat betekent de foutmelding 'F61' op het display?

De fout 'F61' geeft een probleem met de interne versterker aan. Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een erkende dealer. Probeer niet zelf te repareren.

Hoe reinig ik de soundbar?

Gebruik een zachte, droge doek. Bij hardnekkig vuil, bevochtig de doek licht met water, wring hem goed uit, reinig en droog met een droge doek. Gebruik nooit alcohol, thinner of benzine. Gebruik voor de luidsprekerroosters een pluisvrije doek.

GEBRUIKSAANWIJZING SC-HTB690EG PANASONIC

Hartelijk dank voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

Instructies voor de installatie

De installatie dient door een gekwalificeerd installateur uitgevoerd te worden. (⇒ 13 tot 18)

Voordat het werk begonnen wordt, moeten deze instructies voor de installatie en de instructies voor de bediening met aandacht gelezen worden om er zeker van te zijn dat de installatie correct uitgevoerd wordt.

(Bewaar deze instructies. U kunt ze nodig hebben voor het onderhoud of het verplaatsen van dit systeem.)

Over de beschrijvingen die in deze handleiding staan

• Doorverwijspagina's worden aangeduid als "⇒ OO".
• De etiketten op dit toestel en op de afstandsbediening worden in deze gebruiksaanwijzing aangeduid als [00].
• De getoonde illustraties kunnen afwijken van uw apparaat.
• De handelingen die in deze handleiding beschreven worden, zijn hoofdzakelijk voor de afstandsbediening bedoeld, maar kunnen ook op de actieve subwoofer uitgevoerd worden als de bedieningsorganen hetzelfde zijn.

Het ontdoen van oude apparatuur en batterijen

Enkel voor de Europese Unie en landen met recyclingsystemen

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Let op: het batterijsymbool (onderstaand symbool).

Dit symbool kan in combinatie met een chemisch symbool gebruikt worden. In dit geval voldoen de eisen die zijn vastgesteld in de richtlijnen voor de desbetreffende chemische stof.

C€ 0560

Verklaring van overeenstemming (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG.

Klanten kunnen een kopie van de originele verklaring van overeenstemming (DoC) van onze R&TTE-producten downloaden van onze DoC-server:

http://www.doc.panasonic.de

Neem contact op met onze bevoegde vertegenwoordiger: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Duitsland

Dit product is bedoeld voor algemene consumenten. (Categorie 3)

Veiligheidsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen,
• Stel dit toestel niet bloot aan regen, vocht, druppels of spetters.
• Plaats geen met vloeistof gevulde objecten, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking niet.
• Repareer dit toestel niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

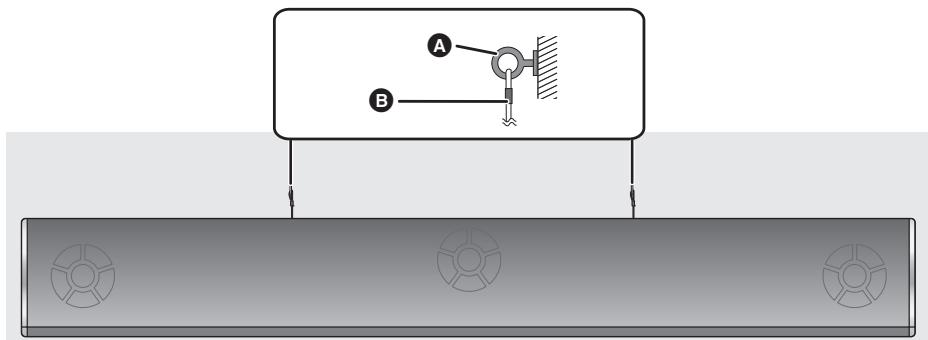

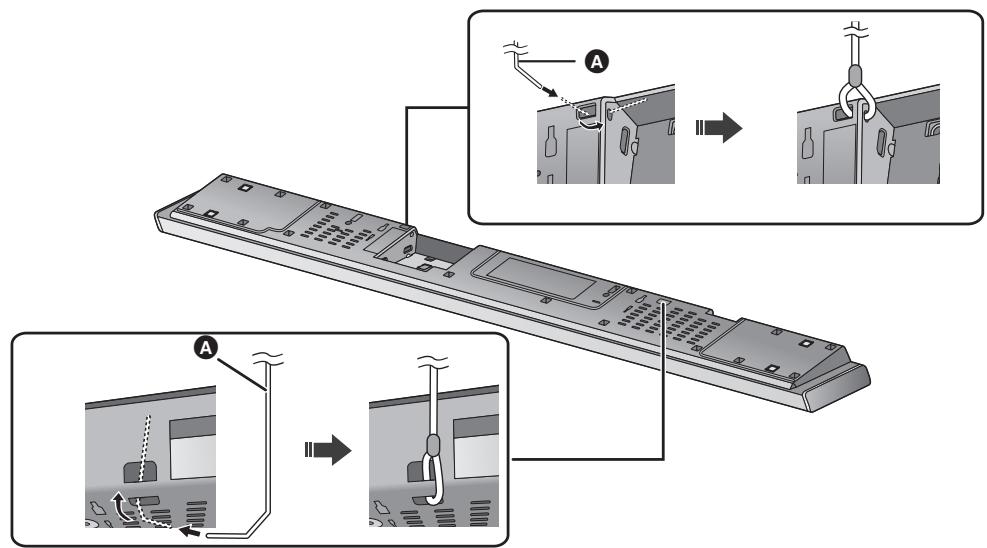

• Om letsel te voorkomen, moet dit apparaat stevig aan de muur bevestigd worden, in overeenstemming met de instructies voor de installatie.

Netsnoer

• Om het risico op brand, elektrische schokken of productschade te verkleinen,
• Controleer of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.
• Steek de stekker volledig in het stopcontact. Trek niet aan de voedingskabel, buig hem niet en plaats er geen zware voorwerpen op. Hanteer de stekker niet met natte handen. Houd het hoofddeel van de stekker vast als u deze uit het stopcontact neemt.
• Gebruik geen beschadigde stekker of stopcontact.
• De hoofdstekker schakelt het apparaat UIT. Installeer het apparaat op een zodanige wijze dat de hoofdstekker onmiddellijk uit het stopcontact kan worden getrokken.

Knoopbatterij (Lithium batterij)

• Risico van brand, explosie en verbranding. Niet opladen, uit elkaar halen, verwarmen tot boven 60°C of verbranden.
• Houd de knoopbatterij buiten bereik van kinderen. Stop de knoopbatterij nooit in uw mond. In geval van inslikken neemt u contact op met uw huisarts.

Klein onderdeel

• Bewaar de schroeven buiten het bereik van kinderen om inslikken ervan te voorkomen.
• Bewaar de knoopbatterij buiten het bereik van kinderen om inslikken te voorkomen.

Stop nooit een batterij van het knooptype in uw mond.

Bel uw arts bij inslikken ervan.

VOORZICHTIG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kan tijdens het gebruik interferentie van radio's ontvangen die veroorzaakt worden door mobiele telefoons. In dat geval dient u de afstand tussen dit toestel en de mobiele telefoon te vergroten.
• Dit toestel is bestemd voor gebruik in een mild klimaat.
• De productidentificatie is op de onderkant van het toestel genoteerd.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.
• Om het risico op brand, elektrische schokken of productschade te verkleinen,
• Installeer of plaats dit toestel niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controleer of het toestel goed geventileerd wordt.
• Blokkeer de ventilatieopening van dit toestel niet met kranten, tafelkleden, gordijnen, enzovoorts.
• Stel dit toestel niet bloot aan rechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

Knoopbatterij (Lithium batterij)

• Er bestaat explosiegevaar als de batterij niet correct geplaatst wordt. Vervang de batterij alleen door een type dat door de fabrikant wordt aanbevolen.
• Plaats de batterij met de juiste polariteit.
• Het verkeerd hanteren van batterijen kan het lekken van elektrolyt tot gevolg hebben, waardoor brand kan ontstaan.
• Neem de batterij uit als u denkt dat u de afstandsbediening lange tijd niet zult gebruiken. Bewaar hem op een koele, donkere plaats.
• Verwarm de batterijen niet en stel ze niet bloot aan vuur.
• Laat de batterij(en) niet lange tijd in een auto in direct zonlicht liggen met de portieren en de raampjes gesloten.
• Neem voor het weggooien van de batterijen contact op met de plaatselijke autoriteiten of uw verkoper en vraag wat de juiste wegwerpmethode is.

Inhoudsopgave

Veiligheidsmaatregelen 3

Voor gebruik

Bijgeleverde onderdelen 5

Dit systeem (SC-HTB690) 5 Accessoires 5

Overzicht van de bedieningselementen 6

Dit systeem (voorkant) 6 Dit systeem (achterkant) 7 Afstandsbediening 8

Voorbereidingen

Stap 1 Aansluitingen 9

Aansluiting op de tv 9 Aansluiting op een HDMI-compatibel apparaat 10 Gebruik van de IR-blaster 11 Netsnoeraansluiting 12

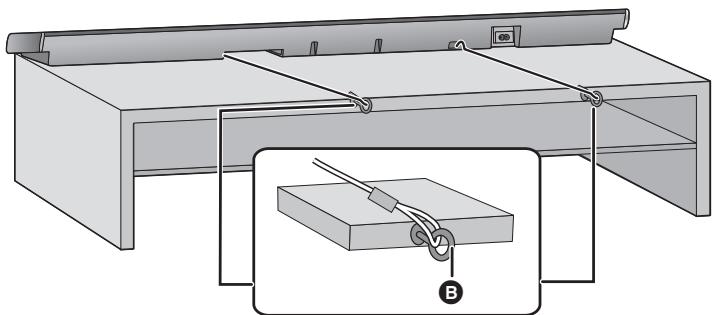

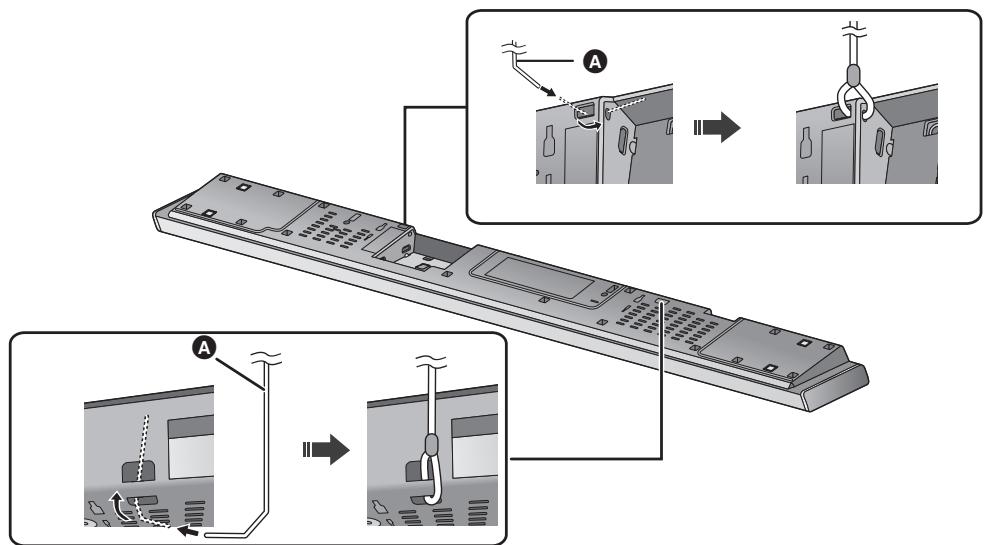

Stap 2 Opstelling 13

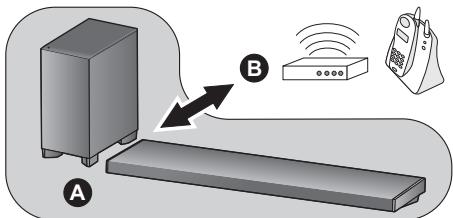

Veiligheidsmaatregelen 13 Actieve subwoofer 13 Draadloze interferentie 13 Kiezen van de plaatsingsmethode 14 Plaatsen van het hoofdtoestel in een rek of op een tafel 15 Bevestiging van het hoofdtoestel aan de muur 16

Stap 3 Draadloze verbindingen 19

Draadloze verbinding actieve subwoofer 19 Bluetooth®-verbinding 19

Code afstandsbediening 20

Bediening

Gebruik van dit systeem 21

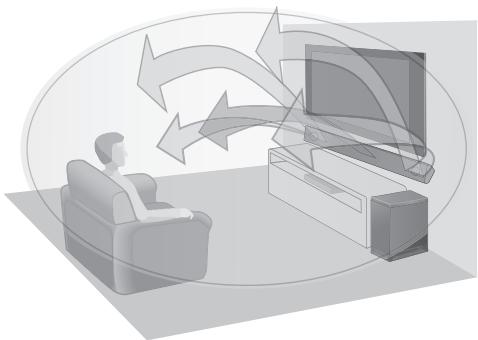

3D-geluid 22

Geluidsmenu 22

Audioformaten 23

Setup-menu 24

Gekoppelde bediening met de TV (VIERA Link "HDAVI Control™") 25

Informatie

Problemen oplossen 26

Over Bluetooth 31

Onderhoud van het apparaat 31

Licenties 31

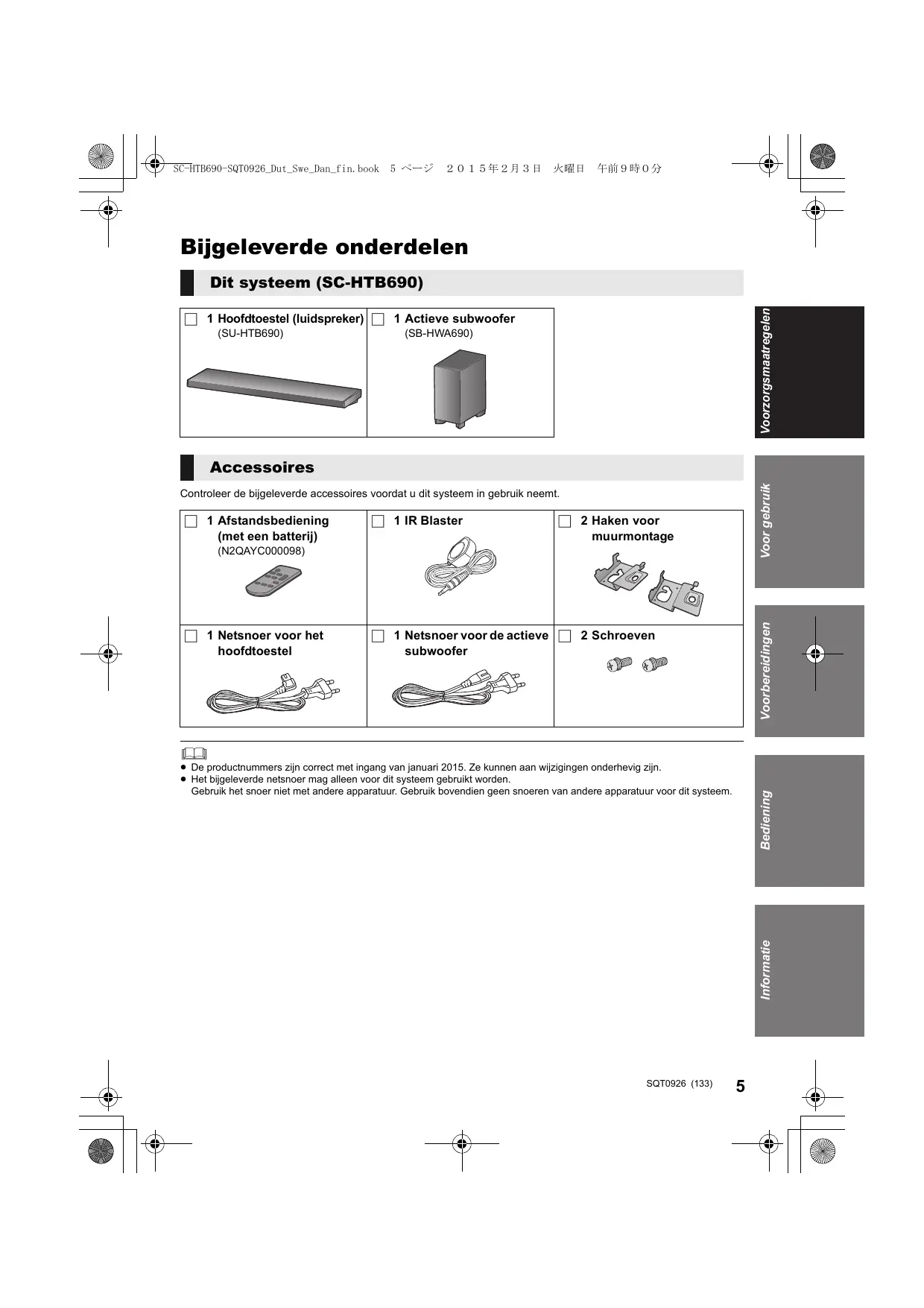

Bijgeleverde onderdelen

Dit systeem (SC-HTB690)

1 Hoofdtoestel (luidspreker) (SU-HTB690)

1 Actieve subwoofer (SB-HWA690)

Accessoires

Controleer de bijgeleverde accessoires voordat u dit systeem in gebruik neemt.

□ 1 Afstandsbediening (met een batterij) (N2QAYC000098)	□ 1 IR Blaster	□ 2 Haken voor muurmontage
□ 1 Netsnoer voor het hoofdtoestel	□ 1 Netsnoer voor de actieve subwoofer	□ 2 Schroeven

• De productnummers zijn correct met ingang van januari 2015. Ze kunnen aan wijzigingen onderhevig zijn.
• Het bijgeleverde netsnoer mag alleen voor dit systeem gebruikt worden.

Gebruik het snoer niet met andere apparatuur. Gebruik bovendien geen snoeren van andere apparatuur voor dit systeem.

Overzicht van de bedieningselementen

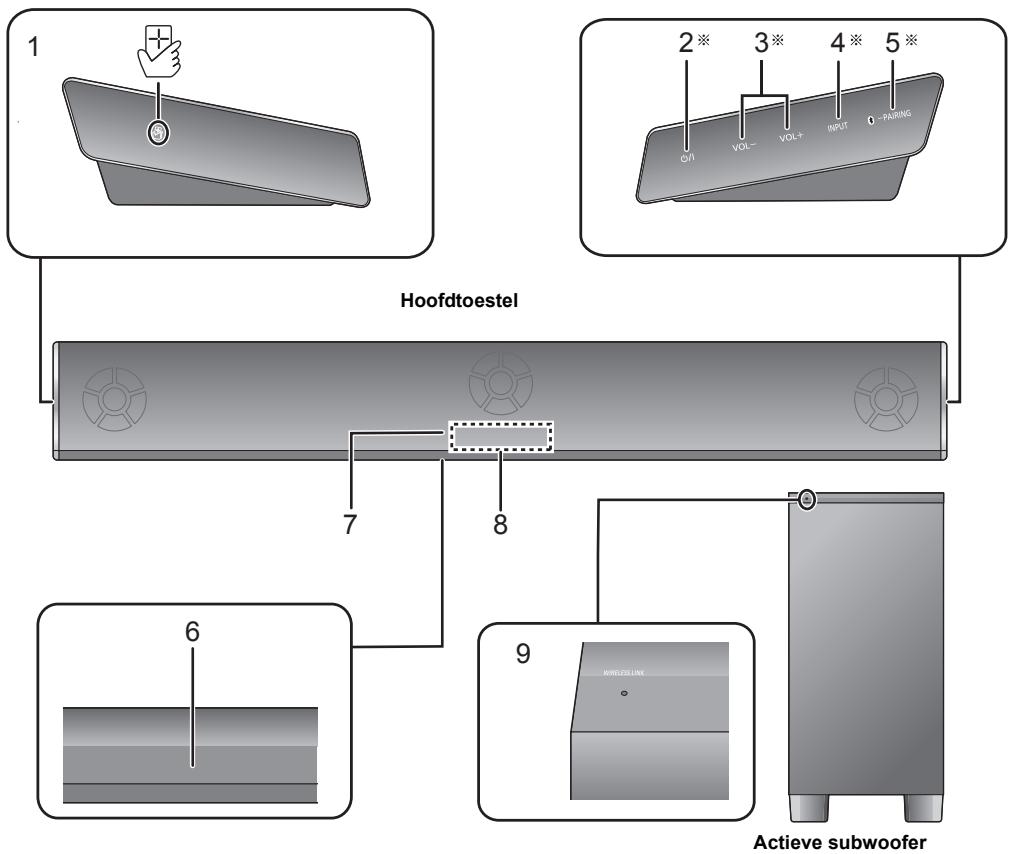

Dit systeem (voorkant)

1 [NFC-aanraakzone] (⇒ 20) 2 [I/I] Stand-by/Aan-schakelaar (I/I)

Raak aan om het toestel vanuit de ingeschakelde stand op stand-by te zetten of omgekeerd. In de stand-by-modus verbruikt het toestel nog steeds een kleine hoeveelheid stroom.

3 [VOL -] [VOL +] Regelt het volume van dit systeem (⇒ 21) 4 [INPUT] Selecteer de ingangsbron (⇒ 21)

5 [-PAIRING]

• Selecteert het Bluetooth®-apparaat als de bron (⇒ 21)
• Bluetooth®-apparaat koppelen (⇒ 19)
• Verbinding met een Bluetooth®-apparaat verbreken (⇒ 19)

6 Signaalsensor afstandsbediening voor opstelling op een tafel (⇒ 8) 7 Signaalsensor afstandsbediening voor montage op een muur (⇒ 8) 8 Display 9 WIRELESS LINK-lampje (⇒ 19) Deze schakelaars werken zodra het teken aangeraakt wordt. Telkens wanneer de schakelaar wordt aangeraakt, klinkt een pieptoon.

De instelling van de pieptoon kan veranderd worden. (⇒ 24)

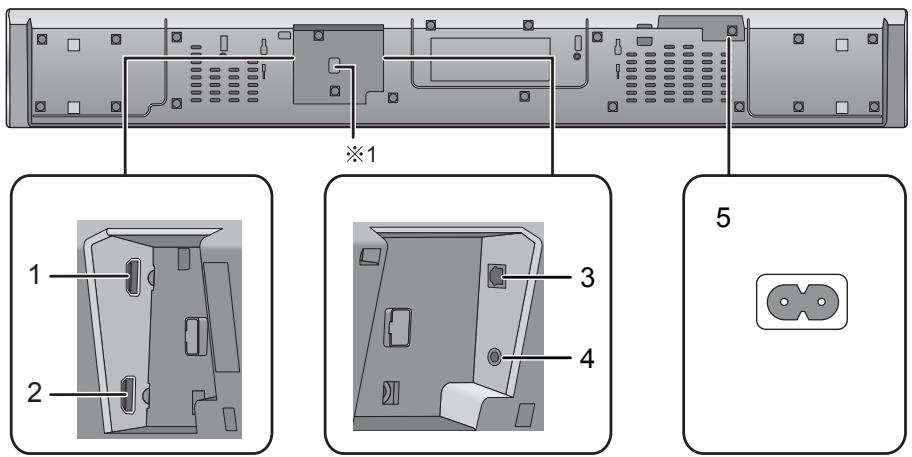

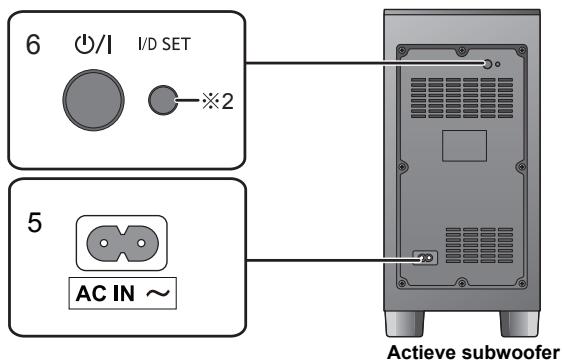

Dit systeem (achterkant)

Hoofdtoestel

1 HDMI AV OUT (TV (ARC)) aansluiting (ARC-compatible) (⇒ 9,10) 2 HDMI AV IN (BD/DVD) aansluiting (⇒ 10) 3 OPTICAL DIGITAL AUDIO IN (TV) aansluiting (⇒ 10) 4 Ir SYSTEM aansluiting (⇒ 11) 5 AC IN aansluiting (⇒ 12) 6 [O/I] On/Off-knop actieve subwoofer (⇒ 19)

※1 USB-poort (alleen voor service) ※2 De I/D SET-toets worden alleen gebruikt als het hoofdtoestel niet met de actieve subwoofer is gekoppeld. (⇒ 30)

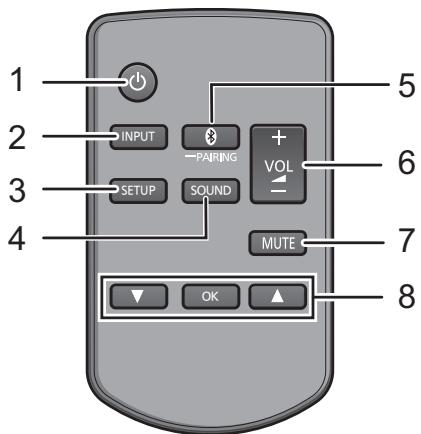

Afstandsbediening

1 [S] Schakelt het hoofdtoestel in of uit (⇒ 21) 2 [INPUT] Selecteert de ingangsbron (⇒ 21) 3 [SETUP] Selecteer het set-up menu (⇒ 24) 4 [SOUND] Selecteer het geluidsmenu (⇒ 22) 5 [-PAIRING]

• Selecteert het Bluetooth®-apparaat als de bron (⇒ 21)
• Bluetooth® pairen (⇒ 19)
• Afsluiten van een Bluetooth®-apparaat (⇒ 19)

6 [-VOL +] Regelt het volume van dit systeem (⇒ 21)

7 [MUTE] Zet het geluid uit (Mute) (⇒ 21) 8 [▼][OK][▲] Selecteer en bevestig de optie

Vóór het eerste gebruik

Verwijder de isolatiefolie A

• Gooi het isolatievel op verantwoordelijke wijze weg na het verwijderd te hebben.

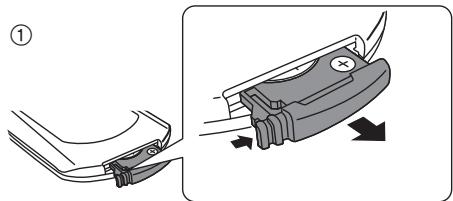

Vervangen van een knoopbatterij

Batterijtype: CR2025 (Lithiumbatterij)

• Plaats de knoopbatterij met het (+) merkteken omhoog gericht.

Signaalsensor afstandsbediening

De signaalsensor van de afstandsbediening bevindt zich op het hoofdtoestel.

• Gebruik de afstandsbediening binnen het correcte werkbereik.

Afstand: Binnen ongeveer 7 m direct ervoor. Hoek: Ongeveer 30° links en rechts.

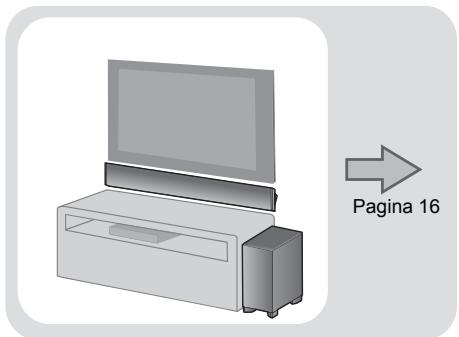

Voor lay-out tafelbovenkant

Voor lay-out muurmontage

3 Signaalsensor afstandsbediening voor opstelling op een tafel. Signaalsensor afstandsbediening voor montage op een muur.

Stap 1 Aansluitingen

• Schakel alle uitrustingen UIT voordat met de aansluiting begonnen wordt en lees de bijbehorende instructies.

Sluit het netsnoer niet aan totdat alle verbindingen voltooid zijn.

HDMI (Hoge Definitie Multimedia Interface)

• De HDMI-aansluiting ondersteunt VIERA Link "HDAVI Control" (⇒ 25) wanneer deze gebruikt wordt met een compatibele Panasonic TV.
• Gebruik de ARC-compatibele High Speed HDMI-kabels. Niet-HDMI-compatibele kabels kunnen niet worden gebruikt.
• Er wordt aangeraden de HDMI-kabel van Panasonic te gebruiken.

HDMI stand-by doorgang

Ook al staat het hoofdtoestel in de stand-bymodus, toch zal het audio- en/of videosignaal afkomstig van het apparaat dat op de HDMI AV IN-aansluiting is aangesloten, naar de tv worden gezonden die op de HDMI AV OUT-aansluiting is aangesloten (het geluid zal niet uit dit systeem worden uitgezonden).

3D-compatibiliteit

Compatibel met FULL HD 3D TV en Blu-ray Disc-speler.

• Het hoofdtoestel kan via het 3D-videosignaal van een 3D-compatibele Blu-ray disc-speler naar een FULL HD 3D TV gaan.

- Compatibiliteit met 4K/60p

Compatibel met 4K Ultra HD TV en Blu-ray Disc-speler.

• Dit systeem kan de 4K-inhoud van 4K-compatibele apparatuur doorgeven aan een 4K Ultra HD TV.
• Wanneer u verbinding maakt met 4K-compatibele apparatuur en een 4K Ultra HD TV, gebruik dan hogesnelheid HDMI-kabels die een bandbreedte van 18 Gbps ondersteunen.

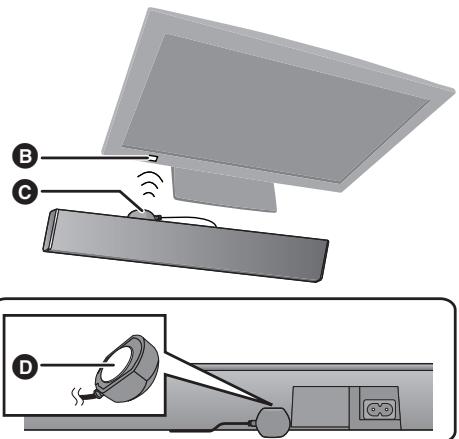

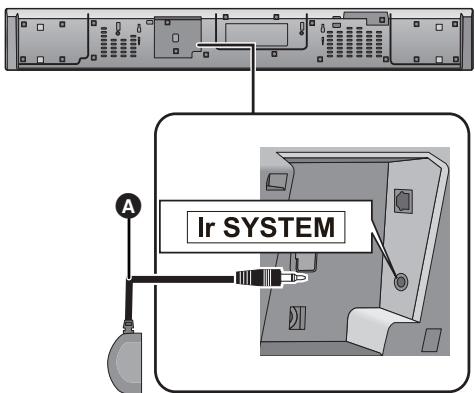

IR (infrarood) Blaster

• Gebruik de IR Blaster niet als de sensor van de afstandsbediening van de TV niet door het hoofdtoestel wordt geblokkeerd. (⇔ 14)
• De bijgeleverde IR Blaster is alleen compatibel met Panasonic TV's.

Aansluiting op de TV

1 Ga na of de HDMI-aansluiting van de TV het "HDMI (ARC)"-label heeft.

De aansluiting varieert, afhankelijk van het bedrukte etiket naast de HDMI-aansluiting.

ARC is een afkorting voor Audio Return Channel, ook bekend als HDMI ARC. Het betreft een van de functies van HDMI. Als u het hoofdtoestel op de aansluiting met het label "HDMI (ARC)" op de TV aansluit, is het niet langer nodig om de optische digitale audiokabel te gebruiken, die normaal wordt gebruikt om naar het geluid UIT de TV te kunnen luisteren. Met een enkele HDMI-kabel kunt u van beeld en geluid van de TV genieten.

2 Breng de verbinding tot stand.

Zorg ervoor dat u op de ARC-compatibele aansluiting van de TV aansluit. (Raadpleeg de gebruiksaanwijzing voor de TV.)

A HDMI-kabel

• Als u de optische digitale audiokabel gebruikt, dient u de punt correct in de aansluiting te steken.

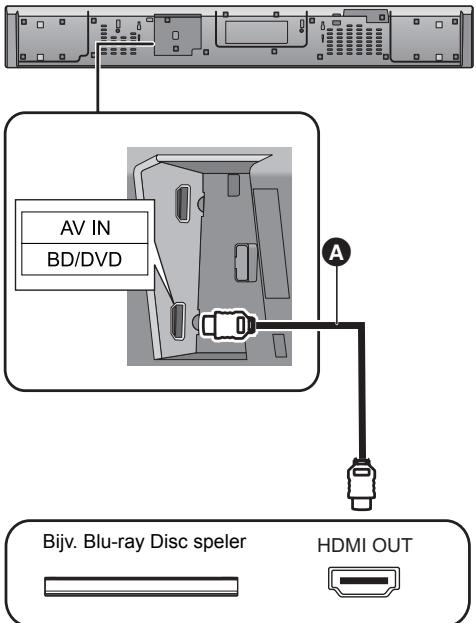

Aansluiting op een HDMI-compatibel apparaat

U kunt het audiosignaal afkomstig van de aangesloten Blu-ray Disc speler, DVD-speler, Set Top Box, enz. op dit systeem aansluiten.

Voorbereidingen

• Sluit het hoofdtoestel aan op de TV. (⇒ 9)

A HDMI-kabel

• Raadpleeg de handleiding van het aangesloten HDMI-compatibele apparaat voor de benodigde installatie, om de video- en audiosignalen uit te zenden.
• Wanneer u verbinding maakt met 4K-compatibele apparatuur en een 4K Ultra HD TV, gebruik dan hogesnelheid HDMI-kabels die een bandbreedte van 18 Gbps ondersteunen.

Gebruik van de IR Blaster

Met de aansluiting van de IR Blaster is het mogelijk om het IR-signaal, dat door de signaalsensor van de afstandsbediening van dit systeem ontvangen wordt, naar de sensor van de TV te zenden.

Gebruik de afstandsbediening van de TV binnen het werkbereik van de signaalsensor van de afstandsbediening van dit systeem.

• Raadpleeg voor het werkbereik pagina 8.
• Gebruik geen andere IR Blaster dan de bijgeleverde.

1 Sluit de stekker aan op de Ir SYSTEM-aansluiting van het hoofdtoestel.

A IR Blaster (bijgeleverd)

2 Plaats de infrarood zender in het zicht van de signalsensor van de afstandsbediening van de TV.

Voorbeeld van plaatsing

Op de achterkant van het hoofdtoestel:

3 Signaalsensor afstandsbediening TV C Infrarood zender Plakband

3 Richt de afstandsbediening van de TV op de sensor van de afstandsbediening van dit systeem en bedien de TV.

• Als de TV signalen van zowel de afstandsbediening als van de IR Blaster ontvangt, kunnen deze signalen elkaar storen waardoor het onmogelijk wordt de TV te bedienen.

• Raadpleeg voor de locatie van de signaalsensor van de afstandsbediening van de TV de instructies voor de bediening van de TV.
• Kies een plaats die geschikt is voor de omgeving. Reinig het oppervlak waarop het plakband bevestigd wordt.
• Als het plakband verwijderd wordt, kan het oppervlak beschadigd raken en kan kleefstof erop blijven zitten. Heeft u eenmaal bevestigd dat de TV correct werkt, zet het dan vast door het plakband aan te brengen.

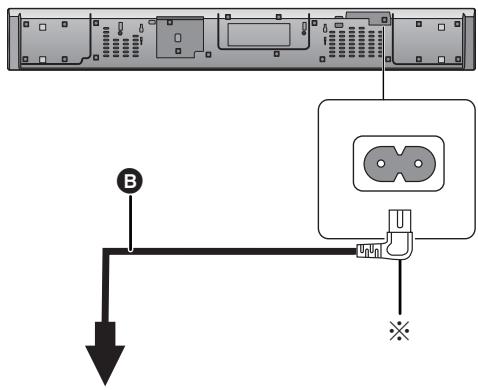

Netsnoeraansluiting

• Sluit aan nadat alle andere aansluitingen zijn gemaakt.

A

Op een stopcontact Θ Netsnoer voor het hoofdtoestel (bijgeleverd) Θ Netsnoer voor de actieve subwoofer (bijgeleverd)

Steek het netsnoer volledig in het hoofdtoestel.

• Het systeem verbruikt een kleine hoeveelheid netvoeding (⇔32), zelfs als het uitgeschakeld is. Als u dit systeem lange tijd niet gebruikt, trek dan, in het belang van de energiebesparing, de stekker uit het stopcontact.

Energiebesparing

Het hoofdtoestel is ontworpen om het stroomverbruik te beperken en energie te besparen.

• Het hoofdtoestel zal na ong. 20 minuten automatisch naar de stand-by-modus schakelen als er geen signaal binnenkomt en er geen handeling wordt verricht. Raadpleeg pagina 24, "AUTO POWER DOWN" om deze functie uit te schakelen.

Stap 2 Opstelling

Veiligheidsmaatregelen

Er worden professionele installateurs vereist. De installatiewerken mogen door niemand anders dan door een gekwalificeerde installateur uitgevoerd worden. PANASONIC DRAAGT GEEN VERANTWOORDELIJKHEID VOOR SCHADE AAN EIGENDOM EN/OF ERNSTIG LETSEL, INCLUSIEF DODELIJK LETSEL DAT VOORTKOMT UIT ONJUISTE INSTALLATIE OF INCORRECTE HANTERING.

Zorg ervoor het hoofdtoestel te installeren zoals aangegeven wordt in deze gebruiksaanwijzing. - Breng de bevestiging tot stand met gebruik van technieken die geschikt zijn voor de structuur en het materiaal van de plaats van installatie.

Voorzichtig

• Dit systeem mag alleen gebruikt worden zoals in deze handleiding aangeduid wordt. Veronachtzaming kan de versterker en/of de luidspreker schade berokkenen en het risico van brand tot gevolg hebben. Raadpleeg een gekwalificeerd vakman als schade ontstaan is of wanneer een plotselinge verandering van de werking geconstateerd wordt. Probeer het hoofdtoestel niet aan de muur te bevestigen op een andere dan in deze handleiding beschreven wijze.

• Houd het hoofdtoestel niet in een hand, om letsel te voorkomen. Het hoofdtoestel kan vallen als u het draagt.
• Om schade of krassen te voorkomen, verricht u de assemblage op een zachte doek.

Actieve Subwoofer

Plaats de subwoofer op ongeveer 30 cm van de tv. Als de tv draadloze LAN-componenten heeft, plaats de subwoofer dan op ongeveer 2 m afstand van de tv.

Wanneer u de actieve subwoofer draagt

Zorg ervoor de interne luidsprekereenheid niet te beschadigen.

• De beschermende luidsprekerafdekking is op de luidsprekereenheid binnenin de subwoofer bevestigd. Verwijder deze afdekking vóór het gebruik.

Draadloze interferentie

Om interferentie te voorkomen, dient men de volgende afstanden tussen het hoofdtoestel/actieve subwoofer en andere elektronische apparatuur, die dezelfde radiofrequentie gebruikt (2,4 GHz-band), in acht te nemen.

A Hoofdtoestel/actieve subwoofer 3 Draadloze router, draadloze telegram en andere elektronische apparatuur: ong. 2 m

Kiezen van de plaatsingsmethode

Kies een plaatsingsmethode die het meest geschikt lijkt.

Plaatsen van het hoofdtoestel in een rek of op een tafel

Zet het hoofdtoestel op een vlakke en horizontale ondergrond.

Bevestiging van het hoofdtoestel aan de muur

• Zet het hoofdtoestel op een vlakke en verticale ondergrond.

Plaatsen van het hoofdtoestel voor de tv

Het hoofdtoestel zou de verschillende sensoren van de tv (C.A.T.S. (Contrast Automatic Tracking System) - sensor, afstandsbedieningsensor, enz.) en de 3D-brilzenders op een 3D-compatibele tv kunnen blokkeren of verstoren.

• Als interferentie optreedt, plaats het hoofdtoestel dan verder weg van de TV. Als de TV dan nog steeds niet correct werkt, probeer het dan in een rek te gebruiken of op de muur te monteren.

■ Als de sensor van de afstandsbediening van de TV door het hoofdtoestel geblokkeerd wordt

Probeer de afstandsbediening van de TV onder een andere hoek te gebruiken. Als het probleem blijft aanhouden, kunt u de bijgeleverde IR Blaster gebruiken om het signaal naar de TV om te leiden. (⇒ 11)

• Plaats de actieve subwoofer binnen een meter van het hoofdtoestel, in een horizontale positie met het bovenpaneel naar boven gericht.
• Gebruik het hoofdtoestel of de actieve subwoofer niet in een metalen kast.
• Als de actieve subwoofer te dicht bij de muren en hoeken geplaatst wordt, kunnen overmatige bastonen het gevolg zijn. Dek muren en ramen af met dikke gordijnen.
• Als ongewone kleuren op uw TV verschijnen, schakel de TV dan uit gedurende circa 30 minuten. Blijft dit voortduren, plaats het hoofdtoestel en de actieve subwoofer dan verder weg van de TV.
• Houd magnetische voorwerpen op afstand. Magnetische kaarten, horloges, enz., kunnen beschadigd raken als ze zich te dicht bij het hoofdtoestel en de actieve subwoofer bevinden.

Plaatsen van het hoofdtoestel in een rek of op een tafel

Extra vereiste accessoires (in de handel verkrijgbaar)

Valpreventie koord - Schroefogen (voor de bevestiging van het valpreventiekoord)

• Gebruik in de handel verkrijgbare schroeven die in staat zijn meer dan 26 kg te verdragen.
• Gebruik een snoer dat in staat is meer dan 26 kg te verdragen (met een diameter van circa 1,5 mm).
• Leg het toestel op een deken of een zachte doek om geassembleerd te worden.

1 Bevestig het koord aan het hoofdtoestel.

A Koord*

※ Als u er niet in slaagt het snoer door de gaten te voeren, probeer het snoer dan op 2 plaatsen op ongeveer 5 mm van het uiteinde om te buigen met een hoek van 45° (zoals hierboven getoond).

2 Plaats het hoofdtoestel in de gewenste positie en bevestig ieder koord aan het rek of de tafel.

• Zorg ervoor dat de speling minimaal is.
• Plaats het hoofdtoestel niet tegen de tv of een muur.

Oogschroef

• Bevestigen aan een punt dat in staat is meer dan 26 kg te verdragen.
• Afhankelijk van de plaatsing van het hoofdtoestel kan de positie van het schroefgat anders zijn.

Bevestiging van het hoofdtoestel aan de muur

Het hoofdtoestel kan aan de muur gemonteerd worden met gebruik van de bijgeleverde muurbeugels, enz. Wees er zeker van dat de gebruikte schroef en de muur sterk genoeg zijn om een gewicht van minstens 26 kg te verdragen. De schroeven en de andere onderdelen worden niet bijgeleverd, omdat het type en de afmetingen voor iedere installatie anders zullen zijn.

• Raadpleeg stap 3 voor details over de vereiste schroeven. Zorg ervoor dat u het valpreventiekoord als een tweede veiligheidsmaatregel vastmaakt.

Bijgeleverde accessoires

2 Schroeven

2 Haken voor muurmontage

Extra vereiste accessoires (in de handel verkrijgbaar)

Schroeven voor muurmontage. 2 Valpreventiekoord X2 - Schroefogen (voor de bevestiging van het valpreventiekoord)

• Gebruik een snoer dat in staat is meer dan 26 kg te verdragen (met een diameter van circa 1,5 mm).
• Leg het toestel op een deken of een zachte doek om geassembleerd te worden.

1 Bevestig het koord aan het hoofdtoestel.

A Koord*

※ Als u er niet in slaagt het snoer door de gaten te voeren, probeer het snoer dan op 2 plaatsen op ongeveer 5 mm van het uiteinde om te buigen met een hoek van 45° (zoals hierboven getoond wordt).

2 Bevestig de muurbeugels op het hoofdtoestel.

Muurmontage-haak (bijgeleverd) B Schroef (bijgeleverd)

3 Draai een schroef in de muur.

• Gebruik onderstaande maten om de posities van de schroeven op de muur te vinden.
• Laat minstens 100 mm ruimte boven het hoofdtoestel vrij, zodat er genoeg ruimte is om het hoofdtoestel in te passen.
• Breng het hoofdtoestel in positie met minstens 50 mm vrije ruimte aan de rechterkant. Gebeurt dat niet, dan kan het zijn dat u niet bij de aanraaktoetsen kunt komen.
• Gebruik een waterpas om er zeker van te zijn dat beide montagegaten waterpas ten opzichte van elkaar staan.

C Minstens 30 mm D Ø 4,0 mm E Ø 7,0 mm tot Ø 9,4 mm F Wand of pilaar G 5,5 mm tot 6,5 mm

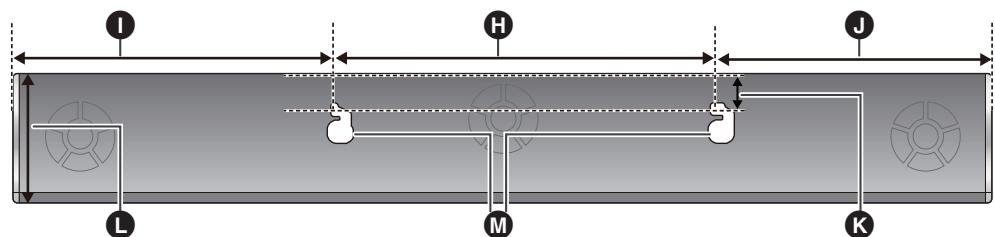

Vooraanzicht (halfdoorschijnende afbeelding)

374 mm

315 mm

261 mm

K 41 mm

125,5 mm

M Gat muurmontage

4 Plaats het hoofdtoestel stevig op de schroef(-ven).

GOED	NIET GOED
• Verplaats de luidspreker zo, dat de schroef in deze positie zit.	• In deze positie zal de luidspreker waarschijnlijk vallen als u deze maar links of rechts verplaatst.

5 Bevestig het koord stevig aan de muur.

• Zorg ervoor dat de speling minimaal is.

A Oogschroef 3 Koord

Stap 3 Draadloze verbindingen

Draadloze verbinding actieve subwoofer

Voorbereidingen

Schakel het hoofdtoestel in.

1 Druk op [ / I] .

De actieve subwoofer zal nog steeds een kleine hoeveelheid stroom verbruiken, zelfs als het uitgeschakeld is.

2 ControllerDat de draadloze link geactiveerd is.

Het WIRELESS LINK-lampje brandt. Brandt rood:

De draadloze verbinding is niet geactiveerd. Brandt groen:

De draadloze verbinding is geactiveerd.

Knippert groen:

De actieve subwoofer probeert de draadloze verbinding met het hoofdtoestel te activeren.

De draadloze link zal geactiveerd worden wanneer het hoofdtoestel en de actieve subwoofer beiden aanstaan.

Bluetooth®-verbinding

Door de Bluetooth®-verbinding te gebruiken, kunt u met dit systeem draadloos naar het geluid luisteren dat afkomstig is van een Bluetooth®-audio-apparaat.

• Raadpleeg de handleiding van het Bluetooth®-apparaat voor meer instructies over de verbinding met een Bluetooth®-apparaat.

Voorbereidingen

• Schakel het Bluetooth®-kenmerk van het apparaat in en plaats het apparaat vlak bij het hoofdtoestel.

Bluetooth® paren

1 Druk op [8 -PAIRING] om "BLUETOOTH" te kiezen.

• Als "PAIRING" op het display aangeduid wordt, ga dan naar stap 3.

2 Druk op [3 -PAIRING] en houd het ingedrukt tot "PAIRING" op het display weergegeven wordt.

3 Selecteer "SC-HTB690" in het Bluetooth®-menu van het Bluetooth®-apparaat.

• Indien u op het Bluetooth®-apparaat om het password gevraagd wordt, voer dan "0000" in.
• Is het Bluetooth®-apparaat eenmaal verbonden, dan zal de naam van het aangesloten apparaat enkele seconden op het display weergegeven worden.

• U kunt tot 8 apparaten voor dit systeem registeren. Als een 9e apparaat gespaired wordt, zal het apparaat dat het langst ongebruikt gebleven is vervangen worden.

Verbinding maken met een gespaired Bluetooth®-apparaat

1 Druk op [B -PAIRING] om de Bluetooth®-modus te selecteren.

2 Na bevestigd te hebben dat "BLUETOOTH READY" op het display aangeduid wordt, selecteert u "SC-HTB690" in het Bluetooth®-menu van het Bluetooth®-apparaat.

■ Afsluiten van een Bluetooth®-apparaat

Druk op [8 -PAIRING] en houd het ingedrukt tot "BLUETOOTH READY" op het display weergegeven wordt.

• Als "BLUETOOTH" als bron geselecteerd is, zal dit systeem automatisch proberen met het LAST aangesloten Bluetooth®-apparaat verbinding te maken.
• Dit systeem kan slechts met een apparaat per keer verbonden worden.
• Raadpleeg voor het veranderen van de geluidskwaliteit pagina 24 "LINK MODE".

One-Touch verbinding (verbinden via NFC)

Alleen voor NFC-compatibele Bluetooth®-apparaten (Android™-apparaten)

Door eenvoudig een NFC (Near Field Communication)-compatibel Bluetooth®-apparaat op het hoofdtoestel aan te raken, kunnen alle voorbereidingen worden voltooid, van het registreren van een Bluetooth®-apparaat tot het tot stand brengen van een verbinding.

Voorbereidingen

• Schakel het NFC-kenmerk van het apparaat in.
• Heeft het apparaat een Android-versie lager dan 4.1, dan wordt de installatie van de app "Panasonic Music Streaming" vereist (gratis).

1. Voer "Panasonic Music Streaming" in, in het zoekvak van Google Play™, om het zoeken te starten en selecteer vervolgens "Panasonic Music Streaming". 2. Start de app "Panasonic Music Streaming" op het apparaat.

• Volg de instructies op het scherm van uw apparaat.
• Gebruik de laatste versie van de app.

1. Druk op [® -PAIRING] om "BLUETOOTH" te selecteren.

2. Raak uw apparaat aan op het NFC-aanraakgebied van het hoofdtoestel en houd het aangeraakt []. (⇒ 6)

Beweeg het Bluetooth®-apparaat zich zolang een pieptoon klinkt, een bericht wordt weergegeven of het op een andere manier reageert.

Heeft het Bluetooth®-apparaat eenmaal gereageerd, plaats het dan op afstand van het hoofdtoestel.

• Als de registratie en de verbinding van het Bluetooth®-apparaat eenmaal zijn voltooid, wordt de naam van het verbonden apparaat gedurende enkele seconden op het display getoond.
• De locatie van het NFC-aanraakgebied varieert afhankelijk van het apparaat. Als er geen verbinding tot stand kan worden gebracht nadat uw Bluetooth®-apparaat het NFC-aanraakgebied van het hoofdtoestel heeft aangeraakt, verander dan de positie van het apparaat of het hoofdtoestel. De situatie kan ook verbeteren als u de speciale app "Panasonic Music Streaming" downloadt en opstart.

3. Start het afspelen op het Bluetooth®-apparaat.

• Als u op het hoofdtoestel een ander apparaat aanraakt, kunt u de Bluetooth®-verbinding updaten. Het eerder aangesloten apparaat zal dan automatisch afgesloten worden.
• Als de verbinding tot stand gebracht is, kan het afspelen automatisch van start gaan, afhankelijk van het type apparaat dat gebruikt wordt.
• Het kan zijn dat de One-Touch bediening niet naar behoren werkt, afhankelijk van het type apparaat dat gebruikt wordt.

Code afstandsbediening

Als andere Panasonic producten op de afstandsbediening van dit systeem reageren, verander dan de code van de afstandsbediening op dit systeem en op de afstandsbediening zelf.

Voorbereidingen

• Schakel alle andere Panasonic producten uit.
• Schakel het hoofdtoestel in.
• Richt de afstandsbediening op de sensor van de afstandsbediening van dit toestel.

Instellen van de code op "REMOTE 2"

Terwijl u [MUTE] ingedrukt houdt, drukt u op [OK] en blijft u die 4 seconden of langer ingedrukt houden.

"REMOTE 2" wordt op het display aangeduid.

Instellen van de code op "REMOTE 1"

Terwijl u [MUTE] ingedrukt houdt, drukt u op [∇] en blijft u die 4 seconden of langer ingedrukt houden.

"REMOTE 1" wordt op het display aangeduid.

Gebruik van dit systeem

Voorbereidingen

• Schakel de actieve subwoofer in.
• Schakel de tv en/of het aangesloten apparaat in.

1 Druk op [O] om het hoofdtoestel in te schakelen.

2 Kies de bron.

Druk op	Om te selecteren
[INPUT]	"TV"→"BD/DVD" ↑"BLUETOOTH"← · Als u de bron op "BLUETOOTH" schakelt enervoigens op "TV" dient u na het schaken van de bron op "BLUETOOTH" eventjes te wachten en op [INPUT] te drukken.
[●-PAIRING]	"BLUETOOTH"

• Deze afstandsbediening kan niet gebruikt worden om de aangesloten apparatuur te bedienen.

■ Als "BD/DVD" als bron geselecteerd is

Op de tv en het aangesloten apparaat:

Selecteer de ingang van de tv voor dit systeem en start het afspelen op het aangesloten apparaat.

■ Als "BLUETOOTH" als bron geselecteerd is

Op het Bluetooth®-apparaat:

Selecteer dit systeem als uitgangsbron van het aangesloten Bluetooth®-apparaat en start het afspelen.

Regelen van het volume van dit systeem

Druk op [-VOL + ]

Volumebereik: 0 tot 100

Zet het geluid uit (mute)

Druk op [MUTE].

• Tijdens Mute wordt "MUTE" op het display aangeduid.
• Om te annuleren, opnieuw op de toets drukken of het volume afstellen.
• De muting wordt geannuleerd als dit apparaat wordt uitgeschakeld.

Als dit systeem niet naar behoren werkt of het geluid ongebruikelijk is, zet de instellingen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt. (⇒ 26)

• Als er geluid uit de luidsprekers van de TV komt, zet het volume van de TV dan op de laagste stand.
• Er kan een verschil zijn tussen de waarde van het maximum volume van de TV en die van het toestel.
• Als u apparatuur afspeelt die met de HDMI AV IN-aansluiting verbonden is, schakelt u de ingang naar de TV-tuner om de audio/video naar de TV te schakelen. Als VIERA Link (HDMI) (⇒ 25) niet ingeschakeld is, schakel dan ook de ingang van dit toestel naar de TV.

3D-geluid

Dit systeem biedt het gevoel dat het geluid en het beeld een geheel zijn.

• Om het toegepaste effect te veranderen, raadpleegt u "Geluidsmenu". (→ rechts)

b.v. Beeld van 3D-geluidsveld

3D-geluid
Dolby®Virtual Speaker	Met dit effect=kunt u genieten van een surroundgeluidseffect dat lijkt op 5.1ch.
3D-surroundeffect	Naast het effect van de Dolby Virtual Speaker heeft Panasoniczemijn eigen technologie ter controle van het geluidsveld toenegepast om het geluidsveld vooruit,chteruit, omhoog en omlaag te expanderen,waardoor een geluid met diepte en kracht ontstaat,dat beter bij 3D-beelden past.
Clear-mode dialoog	Sportcommentaar en dialogen van TV-drama's klinken alsof het geluid uit de TV komt en得住en het gevoel dat het geluid en het beeld=eén geheelশn. Bovendien zal de dialoog boven de andere geluiden uittkommen tijdens afspelen op normala volume en wanner het volume laag gezet worden voor's avonds LASTKijkken.

• Het Dolby Virtual Speaker-effect staat op ON in de STEREO-modus.
• Om de Dolby Virtual Speaker en de 3D-surround effecten uit te schakelen, selecteert u "STEREO" als de geluidsmodus. (⇒ rechts)
• Om 3D-surround en de Clear-mode dialoogeffecten uit te schakelen, raadpleegt u "3D CLR Dialog". (⇒ 23)
• U kunt ook het niveau van het Clear-mode dialoogeffect regelen. (⇒ rechts)

Geluidsmenu

1 Druk herhaaldelijk op [SOUND] om het geluidseffect te selecteren. 2 Druk herhaaldelijk op [∇] [▲] om de gewenste instelling te selecteren en druk vervolgens op [OK].

SOUND MODE	Selecteer de geluidsmodus die bij het TV-programma of de verbonden apparatuur past.STANDARD: Meest geschikt voor drama's en komedies.STADIUM: Producemert een realistisch geluid voor live sportuitzendingen.MUSIC: Maakt het geluid van muziekinstrumenten en liedjes duidelijker.CINEMA: Produemert driedimensionaal geluid dat uniek is voor films.NEWS: Maakt de stemmen van nieuwsberichten en commentaar op sportwedstrijden duidelijker.STEREO: Speelt iedere geluidsbron in stereo af.
SUBWOOFER	U kunt de hoeveelheid bastonen regelen. Dit systeme selecteert automatisch de meest geschichte instelling op grond van het type bron dat afgespeeld worden.LEVEL 1 LEVEL 2: Fabrieksinstelling voor 2 -kanaals audiobron LEVEL 3: Fabrieksinstelling voor meerkanalen audiobron LEVEL 4 De instelling die u maakt worden gehandhaafd en telkens opgeroeopen wanner u dezelfde soort bron afspeelt.
DIALOG	Regelt het dialoogniveau.LEVEL 1 LEVEL 2 LEVEL 3 LEVEL 4 “DIALOG” worden nicht op het display aangeduid als "3D CLR DIALOG" op "OFF" gezet is.
H.BASS	Maakt het harmonische baseffect duidelijker.ON OFF
3D CLR DIALOG	Het kenmerk 3D Clear Mode Dialog creëert een geluidsveld dat lijkt op het geluid dat uit het TV-schem kommt en maakt dialogen duidelijker. ON: 3D Surround, Clear Mode Dialog en Dolby Virtual Speaker- effect OFF: Dolby Virtual Speaker- effect Deinstilling worden opnieuw op “ON” gezet telkens wanner u het hoofdoestel inschakelt.
DUAL AUDIO	Stelt de favoriete audiokanaalmodus in als twee audiomodussen door dit systeme ontvangen worden. M1: Hoofd M2: Secundair M1 + M2: Hoofd + Secundair Dit effect zar alleen werkden als de instelling van de audio- uitgang van de TV of de speler op “Bitstream” gezet is en “Dolby Dual Mono” beschikbaar is in de geluidsbron.
AGC	De auto gain bediening voorkomt een onverhoeds hard geluid door het geluidsniveau automatisch te verlagen als de invoer te hoog is. Deze functie is geschikt voor TV-uitzendingen met een verschillend geluidsniveau. ON OFF Als het geluid onnatuurlijk worden, selecteer dan “OFF”.
LOW VOL MODE	Maakt de dialoog duidelijker bij een laag volume. ON OFF Selecteer “OFF” om dit effect te annuleren als de dialoog Niet natuurlijk klinkt bij een laag volume.

• De fabrieksinstellingen worden onderstreept. De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven wordt.

Audioformaat

U kunt het huidige audioformaat zien.

Houd [SOUND] langer dan 4 sec. ingedrukt.

DOLBY DIGITAL	Dolby Digital is de audiobron.
DTS	DTS® is de audiobron.
PCM MULTI	De lineaire puls-code modulatie is de audiobron.
PCM	De 2-kanaals puls-code modulatie is de audiobron.

• Het audioformaat wordt gedurende ongeveer 2 seconden weergegeven.
• Er worden geen audioformaten weergegeven als de ingang naar dit toestel Bluetooth® is.

Setup-menu

1 Druk herhaaldelijk op [SETUP] om het setup-onderdeel te selecteren. 2 Druk herhaaldelijk op [∇] [▲] om de gewenste instelling te selecteren en druk vervolgens op [OK].

DIMMER	Dimit het display na 5 seconden van inactiviteit. ON OFF
BEEP	Er klinkt een pieptoon als de aanraaktoets op het hoofdtoestel bediend worden en als het toestel in- of uitgeschakeld worden. • Dit werkt ook bij muting. ON OFF
AUTO POWER DOWN	Het hoofdtoestel worden automatisch uitgeschakeld:wonneer gedurende ontg. 20 minutes geen audio ingevoerd worden en u het toestel nicht gezruikt. ON OFF• Als dit ingesteld is, toont het display "P.OFF 1" om aan te Geven dat het hoofdtoestel uitgeschakeld zal worden binnen ongeveer 1 minuut.
VOL LIMITATION	Zet de volumelimiet op 50 als u het hoofdtoestel inschakelt, ofschoon het volume op meer dan 50 stond voordat het uitgeschakeld werk. ON OFF

BLUETOOTH STANDBY	Deze functie stelt u in staat verbinding te makeen met een gespaird Bluetooth®-apparaat als het hooftoestel op de stand-by-modus staat. ON OFF Het hooftoestel zal automatisch ingeschakeld worden als u verbinding maakt met een gespaird Bluetooth®-apparaat. • Als ze Deutsche functie op “ON” gezet is, zar het stand-by stroomverbruik toenemen.
LINK MODE	Verander de link-modus van de Bluetooth®-verbinding om deze geschikt te makeen voor het type verbinding. Controller of het Bluetooth®-apparaat Niet verbonden is (het display zar “BLUETOOTH READY” weergeven). MODE 1: Nadruk op de connectiviteit. MODE 2: Nadruk op de geluidskwaliteit.
VIERA LINK	Schakel de VIERA Link-functie in. ON OFF Selecteer “OFF” als uw HDAVI Control-apparaat Niet correct met dit systeem werkt. • ARC zal uitgeschakeld worden. Sluit een optische digitale audiokabel aan. • Schakel alle verbonden apparaten uit en verrolgens weein, nadat u deinstilling veranderd heeft.

• De fabrieksinstellingen worden onderstreept. De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven wordt.

Gekoppelde bedieningen met de TV (VIERA Link "HDAVI Control™")

Wat is VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" is een handige functie die gekoppelde handelingen van dit apparaat biedt en een Panasonic TV (VIERA) onder "HDAVI Control". U kunt deze functie gebruiken door de apparatuur met een HDMI-kabel aan te sluiten. Zie de handleiding van de aangesloten apparatuur voor details over de werking.

Voorbereidingen

① Bevestig dat de HDMI-aansluiting tot stand gebracht is. (⇒ 9, 10)

② Stel de "HDAVI Control"-bedieningen in op het aangesloten apparaat (bijv. de TV).

③ Voor optimale "HDAVI Control"-werking dient u de volgende instellingen op de aangesloten TV*1 te veranderen.

• Stel de standaard luidsprekerinstellingen in op dit apparaat. *2
• Stel de selectie-instellingen van de luidspreker in op dit apparaat.

Schakel alle apparatuur in die compatibel is met "HDAVI Control" en selecteer de TV-ingang voor dit systeem zo dat de "HDAVI Control"-functie correct werkt. ⑤ Als een apparaat op de HDMI AV IN-aansluiting is aangesloten, begin dan met afspelen om te controleren of het beeld correct op de TV wordt weergegeven.

Herhaal deze procedure als de aansluiting of de instellingen veranderd worden.

※1 De beschikbaarheid en functie van de instellingen kunnen variëren afhankelijk van de TV. Raadpleeg de gebruiksaanwijzing voor de TV voor details. ※2 Als de TV een standaard luidsprekerinstelling heeft binnenin de VIERA Link-instellingen, zal het kiezen van dit apparaat als de standaard luidspreker automatisch de luidsprekerselectie van dit apparaat veranderen.

• VIERA Link "HDAVI Control" is gebaseerd op de besturingsfuncties van HDMI, een industriestandaard bekend als HDMI CEC (Consumer Electronics Control) en is een unieke functie die we hebben ontwikkeld en toegevoegd. Als zodanig kan de werking ervan met apparatuur van andere fabrikanten die HDMI CEC ondersteunen, niet worden gegarandeerd.
• Dit toestel ondersteunt de "HDAVI Control 5"-functie. "HDAVI Control 5" is de standaard voor Panasonic's HDAVI Control-compatibele apparatuur. Deze standaard is compatibel met Panasonic's conventionele HDAVI-apparatuur.
• Raadpleeg de afzonderlijke handleidingen van andere apparatuur van de fabrikant die de VIERA Link-functie ondersteunt.

Wat u kunt doen met VIERA Link "HDAVI Control"

Om er zeker van te zijn dat de audio UIT dit systeem komt, schakelt u het hoofdtoestel in met behulp van de afstandsbediening van de TV en door home cinema te selecteren in het luidsprekermenu van het VIERA Link-menu.

De beschikbaarheid en de werking van de instellingen kunnen verschillen, afhankelijk van de TV. Raadpleeg de handleiding van de TV voor details.

Bediening van de luidsprekers

U kunt kiezen of de audio-output uit dit apparaat moet komen of uit de luidsprekers van de TV door gebruik te maken van de menu-instellingen van de TV.

Home Cinema

Dit systeem is actief.

• Als het hoofdtoestel op de stand-by-modus staat en de TV-luidsprekers worden in het VIERA Link-menu in de luidsprekers van dit systeem veranderd, zal het hoofdtoestel automatisch ingeschakeld worden.
• U kunt het volume regelen met de volume- of mute-knop op de afstandsbediening van de TV.
• Als u het hoofdtoestel uitschakelt, zullen de TV-luidsprekers automatisch geactiveerd worden.
• Als de TV compatibel is met VIERA Link "HDAVI Control 4" of later zal de audio automatisch uit dit systeem klinken.

Televisie

De TV-luidsprekers zijn actief. - Het volume van dit apparaat staat op zijn minimum.

Automatisch omschakelen van de invoer

Als de volgende handelingen uitgevoerd worden, zal het hoofdtoestel het ingangskanaal automatisch op de overeenkomstige bron zetten.

• Als het afspelen op een HDMI-aangesloten apparaat van start gaat.*3
• Als het ingangskanaal van de TV of het TV-kanaal veranderd wordt.

※3 Als de instelling van de luidsprekeruitgang op de TV op dit systeem gezet wordt, zullen de TV en het hoofdtoestel automatisch ingeschakeld worden (Power on link).

Uitschakel-koppeling

Als de TV uitgeschakeld wordt, wordt dit systeem ook automatisch uitgeschakeld. (Deze functie werkt niet als Bluetooth® de bron is.)

Automatische lip-sync functie

(HDAVI Control 3 of nieuwer)

Vertraging tussen audio en video wordt automatisch afgesteld door toevoeging van een time-lag aan het uitgangskanaal van de audio, wat u in staat stelt soepele audio te ervaren voor het beeld.

De delay-informatie wordt automatisch ingesteld als de TV compatibel is met VIERA Link "HDAVI Control 3" of nieuwer en VIERA Link staat op Aan.

Oplossen van ongemakken

Voer eerst de onderstaande controles uit voordat u het apparaat laat repareren. Als u over sommige punten twijfelt, of als de aangeduide oplossingen in onderstaande gids het probleem niet verhelpen, raadpleeg dan uw verkoper voor instructies.

Als dit systeem niet naar behoren werkt, zet de instellingen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt.

Terugkeren naar de fabrieksinstellingen.

① Als het hoofdtoestel ingeschakeld is, raak [O/I] op het hoofdtoestel dan langer dan 4 sec. aan. ("RESET" wordt op het display aangeduid als dit systeem gereset wordt.) ② Schakel het toestel uit en schakel het vervolgens weer in. - De code van de afstandsbediening zal opnieuw op "REMOTE 1" komen te staan als dit systeem opnieuw op de fabrieksinstellingen gezet wordt. Om de code van de afstandsbediening te veranderen, raadpleegt u pagina 20.

Algemene bediening

Geen stroom.

• Trek het netsnoer gedurende 10 sec. uit het stopcontact en steek het vervolgens weer in.
• Als u het hoofdtoestel ingeschakeld heeft en dit daarna onmiddellijk uitgeschakeld wordt, trek het netsnoer dan uit het stopcontact en raadpleeg uw verkoper.
• Als het hoofdtoestel niet ingeschakeld wordt wanneer de TV ingeschakeld wordt (HDAVI-bediening), schakel het hoofdtoestel dan met de hand in. Blijft het probleem aanhouden, raadpleeg dan "HDMI" in "Oplossen van ongemakken".

• De batterij is leeg. Vervang de batterij door een nieuwe. (⇒ 8)
• Het is mogelijk dat het isolatiefolie niet verwijderd is. Verwijder het isolatiefolie. (⇒ 8)
• Het kan nodig zijn om de code van de afstandsbediening opnieuw in te stellen nadat de batterij van de afstandsbediening verwisseld is. (⇒ 20)
• Gebruik de afstandsbediening binnen het correcte werkbereik. (⇒ 8)

Het hoofdtoestel wordt automatisch op stand-by geschakeld.

De "AUTO POWER DOWN"-functie is ingeschakeld. Het hoofdtoestel zal na ongeveer 20 minuten automatisch naar de stand-by-modus schakelen als er geen signaal binnenkomt en er geen handeling verricht wordt. Raadpleeg pagina 24 om deze functie uit te schakelen.

Het hoofdtoestel wordt uitgeschakeld als de luidsprekers van de TV geselecteerd worden met de bedieningsorganen van de luidsprekers.

Dit is een normaal kenmerk als VIERA Link (HDAVI Control 4 of nieuwer) gebruikt wordt. Lees voor details over de energiebesparing de instructies van de TV. (⇒ 25)

De schakelaars op het hoofdtoestel werken niet.

[O/I], [VOL -], [VOL +], [INPUT] en [P-PAIRING] op het hoofdtoestel zijn aanraaktoetsen. Raak de schakelaars aan met uw vinger. Misschien werken ze niet als u alleen uw nagels gebruikt of als u handschoenen draagt.

HDMI

Het apparaat werkt niet correct.

Als de HDMI-kabel op de verkeerde aansluiting (HDMI AV IN of HDMI AV OUT) wordt aangesloten, zal dit systeem niet correct werken. Schakel het hoofdtoestel uit, haal de netsnoer los en sluit de HDMI-kabel(s) weer aan. (⇒ 9,10)

De aan VIERA Link gekoppelde werking werkt niet langer correct.

• Controleer de installatie van VIERA Link op de aangesloten apparatuur.
• Schakel de VIERA Link-functie op de verbonden apparaten in.
• Selecteer dit systeem als de luidspreker in het VIERA Link-menu van de TV.
• Heeft u de VIERA Link-instellingen uitgezet? (⇒ 24)
• Als de HDMI-aansluitingen veranderd worden, na het uitvallen van de stroom of nadat het netsnoer eruit gehaald is, kan het zijn dat VIERA Link niet correct werkt.
• Zet alle inrichtingen die aangesloten zijn op de TV met een HDMI-kabel aan en zet vervolgens de TV aan. Zet de VIERA Link-instellingen uit en vervolgens weer aan. Raadpleeg voor meer informatie de Gebruiksaanwijzing van de TV.
• Terwijl het hoofdtoestel en de TV met de HDMI-kabel aangesloten zijn, zet u de TV aan en vervolgens verwijdert u het netsnoer van het hoofdtoestel en sluit u dit weer aan.

De eerste paar seconden van het geluid kunnen niet gehoord worden wanneer u de HDMI-verbinding gebruikt.

Dit zou kunnen gebeuren tijdens het afspelen van hoofdstukken van een DVD-Video. Verander de digitale audio-output-instelling op de verbonden inrichting van "Bitstream" naar "PCM".

Als een apparaat van een ander merk, dat compatibel is met HDMI, bediend wordt, reageert dit systeem op een ongewenste manier.

De opdrachten van HDAVI Control kunnen van een ander signaal gebruik maken, al naargelang het merk van het apparaat. Schakel in dat geval VIERA Link uit. (⇒ 24)

Als het hoofdtoestel in- of uitgeschakeld wordt, worden geluid en beeld tijdelijk uitgeschakeld.

Als het hoofdtoestel in- of uitgeschakeld wordt, is het normaal dat geluid en beeld tijdelijk uitgeschakeld worden. Dit is geen storing maar kan voorkomen wanneer het apparaat waar het via HDMI op aangesloten is niet het kenmerk VIERA Link van Panasonic ondersteunt (HDAVI Control 3 of later).

De beelden van dit systeem verschijnen niet op de TV.

Bij uitzendingen met 60p (4K) kunnen de beelden vervormd worden, afhankelijk van de HDMI-kabel. Gebruik hoge snelheid HDMI-kabels die een bandbreedte van 18 Gbps ondersteunen.

Bluetooth®

Het paren kan niet uitgevoerd worden.

Controleer de toestand van het Bluetooth®-apparaat.

Het apparaat kan niet aangesloten worden.

• Het paren van het apparaat verliep zonder succes en de registratie werd veranderd. Probeer het apparaat opnieuw te paren. (⇒ 19)
• Het kan zijn dat dit systeem op een ander apparaat aangesloten is. Sluit het andere apparaat af en probeer het apparaat opnieuw te paren.

Het apparaat is aangesloten maar er komt geen audio uit dit systeem.

Voor sommige ingebouwde Bluetooth®-apparaten dient u de audio-uitgang met de hand op "SC-HTB690" te zetten. Lees voor details de handleiding van het apparaat.

Het geluid wordt onderbroken.

• Het apparaat bevindt zich buiten het communicatiebereik van 10 m. Plaats het Bluetooth®-apparaat dichter bij het hoofdtoestel.
• Neem alle obstakels tussen het hoofdtoestel en het apparaat weg.
• Andere apparaten die van de 2,4 GHz-frequentieband gebruik maken (draadloze router, magnetronoven, draadloze telefoons, enz.) veroorzaken interferentie. Breng het Bluetooth®-apparaat dichter bij het hoofdtoestel en op afstand van andere apparaten.
• Selecteer "MODE1" voor een stabiele communicatie. (⇒ 24)

• Controleer of het hoofdtoestel en het NFC-kenmerk van het apparaat ingeschakeld zijn. (⇒ 20)
• Verander de aanraaklocatie van het Bluetooth®-apparaat of het hoofdtoestel en raak het NFC-aanraakgebied opnieuw aan.

Geluid

Geen geluid (of beeld).

Schakel demping UIT. (⇒ 21) - Controleer de aansluitingen met de andere apparaten. (⇒ 9,10) Zorg ervoor dat het ontvangen audio-signaal compatibel is met dit apparaat. (⇒ 32) - Schakel dit apparaat uit en weer in. - Als het hoofdtoestel alleen via een HDMI-kabel met de TV verbonden is, controleer dan of de HDMI-aansluiting van de TV het label "HDMI (ARC)" heeft. Anders moet u de verbinding tot stand brengen met de optische digitale audiokabel. (⇒ 9,10) - Als het hoofdtoestel op een Panasonic-TV aangesloten is en ingeschakeld wordt met de afstandsbediening of de aanraaktoets op het hoofdtoestel, kan het lijken dat het geluid niet uit dit systeem komt. Schakel het hoofdtoestel in dit geval in met de afstandsbediening van de TV. (⇒ 25) - Als de aansluitingen correct zijn, zou er een probleem met de kabels kunnen zijn. Breng de aansluiting opnieuw tot stand met andere kabels. - Controleer de instellingen van de audio-output op het aangesloten apparaat.

De dual audio kan niet veranderd worden van hoofdgeluidsspoor naar secundair geluidsspoor.

Als de van het aangesloten apparaat ontvangen audio niet "Dolby Dual Mono" is, of als de instelling van de geluidsuitgave niet "Bitstream" is, kan de instelling niet vanaf dit systeem veranderd worden. Verander de instelling op het aangesloten apparaat.

Het volume is laag wanneer het hoofdtoestel ingeschakeld wordt.

Als het hoofdtoestel uitstaat met de volume-instelling in de bovenste helft (boven 50), zal het hoofdtoestel automatisch het volume zachter zetten tot op de helft (50) wanneer het ingeschakeld wordt. (⇒ 24)

De dialoog is te aanwezig of de dialoog klinkt niet natuurlijk.

Dit apparaat heeft een functie om de dialoog eruit te laten springen wanneer het volume laag staat. (⇒ 23)

Het geluid loopt achter op het beeld.

Als dit toestel, afhankelijk van de TV, via Bluetooth met de TV verbonden is, kan het zijn dat het geluid dat uit dit toestel komt achterloopt bij het beeld van de TV. Verbind dit toestel en de TV met een HDMI-kabel of optische digitale audiokabel. (⇒ 9, 10)

Er is geen geluid.

De stroom van het hoofdtoestel wordt automatisch uitgeschakeld.

(Wanneer dit hoofdtoestel een probleem detecteert, wordt een veiligheidsmaatregel geactiveerd en wordt het hoofdtoestel automatisch in de standby-modus geschakeld.)

• Er is een probleem met de versterker. Is het volume erg hoog?

Zo ja, zet het volume dan lager. - Staat dit apparaat op een extreem warme plek?

Zo ja, verplaats het apparaat dan naar een koelere plek en wacht een paar minuten en probeer het dan opnieuw aan te zetten.

Als het probleem blijft aanhouden, controleer dan het display, schakel dit systeem uit, verwijder het netsnoer en raadpleeg uw verkoper. Onthoud welk display aangeduid wordt en informeer uw verkoper hierover.

Het hoofdtoestel toont

"F61"

• Er is een probleem met de versterker van het systeem. Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper.

"F70 HDMI"/"U701"/"U703"

• Controleer de HDMI-verbinding.
• Schakel het hoofdtoestel uit en vervolgens weer in.
• Sluit de HDMI-kabel aan.

"F76"

• Er is een probleem met de stroomtoevoer. Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper.

“U704”

• Dit systeem ontvangt een niet ondersteund videoformaat signaal van de ingangsbron.
• Verander de instelling van de videoresolutie op het verbonden apparaat (raadpleeg de gebruiksaanwijzing van het apparaat).
• Als er geen beeld is, verbind het apparaat dan rechtstreeks met de TV om de instellingen te veranderen.

“U705”

• De HDMI-aansluiting van de TV die met het hoofdtoestel verbonden is, of de TV-instelling, is niet compatibel met de HDCP 2.2-afspeelbron.
• Controleer of de verbinding gemaakt kan worden met de HDCP 2.2-compatibele aansluiting van de TV.
• Controleer of de HDMI HDCP-instelling van de TV overeenkomt met HDCP 2.2.

(Raadpleeg de gebruiksaanwijzing van de TV.)

"ON TABLE"

Er is een geluidsveldeffect werkzaam dat geschikt is voor een plaats op de tafel.

"ON WALL"

Er is een geluidsveldeffect werkzaam dat geschikt is voor een plaats op de muur.

"REMOTE " (" " geeft een nummer aan.)

De afstandsbediening en dit toestel gebruiken verschillende codes. Verander de code op de afstandsbediening. (⇒ 20)

Geen stroom.

Controleer of het netsnoer van de actieve subwoofer correct aangesloten is.

Als de subwoofer ingeschakeld wordt, wordt hij onmiddellijk uitgeschakeld.

Neem het netsnoer uit het stopcontact en raadpleeg uw verkoper.

• Controleer of de actieve subwoofer ingeschakeld is.
• Controleer of het lampje van WIRELESS LINK groen brandt. (⇒ 19)

Het lampje van WIRELESS LINK brandt rood.

• Er is geen verbinding tussen het hoofdtoestel en de actieve subwoofer.
• Controleer of het hoofdtoestel ingeschakeld is.
• Schakel de actieve subwoofer uit en weer in. Schakel als alternatief de actieve subwoofer uit, sluit het netsnoer af en vervolgens weer aan.
• De actieve subwoofer en het hoofdtoestel zijn misschien niet correct gepaard. Probeer het volgende. (Draadloos paren)

① Schakel het hoofdtoestel en de actieve subwoofer in. Houd [I/D SET] op de achterkant van de actieve subwoofer langer dan 3 sec. ingedrukt. (Het controlelampje van de WIRELESS LINK zal rood knipperen.) ③ Terwijl u [INPUT] op de afstandsbediening ingedrukt houdt, houdt u [VOL +] op het hoofdtoestel langer dan 4 sec. aangeraakt ("SUBWOOFER PAIRING" zal op het display weergegeven worden.)

• Als het draadloos paren succesvol is, zal "PAIRED" gedurende 2 sec. op het display weergegeven worden en zal het WIRELESS LINK-controlelampje groen branden.

(4) Schakel het hoofdtoestel UIT en weer in. - Raadpleeg uw verkoper als het probleem blijft duren.

Over Bluetooth®

Panasonic stelt zich niet aansprakelijk voor gegevens en/of informatie die gecompromitteerd worden tijdens een draadloze uitzending.

Gebruikte frequentieband

Dit systeem gebruikt de 2,4 GHz-frequentieband.

■ Certificatie van dit apparaat

• Dit systeem is in overeenstemming met de frequentiebeperkingen en heeft een certificaat ontvangen dat op de frequentiewetten gebaseerd is, dus toestemming voor een draadloze werking is niet noodzakelijk.
• De volgende handelingen zijn in sommige landen hoe dan ook wettelijk strafbaar:
• Demonteren of wijzigen van het toestel.
• Verwijderen van de specificatie-aanduidingen.

Gebruiksbeperkingen

• De draadloze uitzending en/of het gebruik met alle toestellen die met Bluetooth® zijn uitgerust, worden niet gegarandeerd.
• Alle apparaten moeten in overeenstemming zijn met de normen die bepaald zijn door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en de instellingen van een apparaat, kan het gebeuren dat het apparaat er niet in slaagt de verbinding tot stand te brengen of bepaalde bedieningen anders verlopen.
• Dit systeem ondersteunt de veiligheidskenmerken van Bluetooth®, maar het kan zijn dat deze beveiliging niet voldoende is, afhankelijk van de werkomgeving en/of de instellingen. Wees voorzichtig bij het draadloos versturen van gegevens via dit systeem.
• Dit systeem kan geen gegevens naar een Bluetooth®-apparaat sturen.

Gebruiksbereik

Gebruik dit apparaat binnen een bereik van 10 m. Het bereik kan afnemen, afhankelijk van de omgeving, obstakels of interferentie.

Interferentie afkomstig van andere apparatuur

• Het kan zijn dat dit systeem niet naar behoren werkt en dat er problemen ontstaan, zoals ruis en verspringen van het geluid, wegens interferentie van de radiogolven als het hoofdtoestel zich bij andere Bluetooth®-apparaten staat of bij apparaten die ook gebruik maken van de 2,4 GHz-band.
• Het kan zijn dat dit systeem niet naar behoren werkt als er te sterke radiogolven van een zendstation, enz., in de nabijheid zijn.

Bedoeld gebruik

• Dit systeem is alleen bedoeld voor normaal, algemeen gebruik.
• Gebruik dit systeem niet in de nabijheid van apparatuur of een omgeving die gevoelig is voor de interferentie van radiofrequenties (bijvoorbeeld op vliegvelden, in ziekenhuizen, laboratoria, enz.).

Verzorging van het apparaat

Reinig dit systeem met een zachte, droge doek.

• Als het apparaat erg vuil is, wring dan een met water bevochtigde doek goed uit en veeg het vuil weg. Neem het apparaat vervolgens met een droge doek af.
• Gebruik een zachte doek voor de reiniging van de luidsprekers. Gebruik geen tissues of andere materialen (handdoeken, enz.) die uiteen kunnen vallen. Er zouden kleine korreltjes in de luidsprekerafdekking kunnen terechtkomen.
• Gebruik nooit alcohol, verfverdunner of benzine om dit systeem te reinigen.
• Wanneer u een chemisch geïmpregneerde doek gebruikt, moet u zorgvuldig de instructies lezen die bij de doek werden geleverd.

Weggooien of verhuizen van dit systeem

Het hoofdtoestel kan de informatie van de gebruikersinstellingen behouden. Als u dit toestel wegdoet, of wanneer u het weggooit of wanneer u het aan iemand anders geeft, volg dan de procedure om alle instellingen terug op de fabrieksinstellingen te zetten en om de gebruikersinstellingen te wissen. (⇒ 26 "Terugkeren naar de fabrieksinstellingen.")

• De bedieningshistorie kan opgenomen worden in het geheugen van het hoofdtoestel.

Licenties

Geproduceerd onder licentie van Dolby Laboratories. Dolby, Pro Logic, en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories.

Zie voor DTS-octroiopen http://patents.dts.com. Gefabriceer onder licentie van DTS Licensing Limited. DTS, het Symbool en DTS en het Symbool samen zijn geregistreede handelsmerken en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorhoven.

HDMI, het HDMI logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.

HDAVI Control™ is een handelsmerk van Panasonic Corporation.

Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het bezit+zijn van Bluetooth SIG, Inc. en ieder gebruik van dergelijk merken door Panasonic Corporation vindt plaats onder licentie. Andere handelsmerken en handelsnamen zijn die van de respectievelijke eigenaren.

Google Play en Android zijn handelsmerken van Google Inc.

Technische gegevens

VERSTERKERGEDEELTE

RMS-uitgangsvermogen (niet-simultaan)

Voor kanalen (L, R)

70 W per kanaal (1 kHz, 10%, 6 Ω)

Middenkanaal (C)

70 W per kanaal (1 kHz, 10%, 6 Ω)

Subwooferkanaal

140 W per kanaal (100 Hz, 10%, 3 Ω)

Totaal RMS-vermogen

350 W

AANSLUITINGEN

HDAVI Control

Dit apparaat ondersteunt de functie "HDAVI Control 5".

HDMI AV-ingang (BD/DVD)

1

Ingangsconnector

Type A (19 pinnen)

HDMI AV-uitgang (TV (ARC))

1

Output-connector

Type A (19 pinnen)

Digitale Audio Input (TV)

Optische digitale ingang

Optische aansluiting

Bemonsteringsfrequentie

Alleen voor service.

ALGEMEEN

Stroomverbruik

Hoofdtoestel

40W

40W

Actieve subwoofer

30 W

In de stand-by status

Hoofdtoestel

Als "BLUETOOTH STANDBY" op "OFF" staat

Ongeveer 0,48 W

Als "BLUETOOTH STANDBY" op "ON" staat

Ongeveer 1,5 W

Actieve subwoofer

Power-schakelaar op off

Ongeveer 0,48 W

De draadloze verbinding is niet geactiveerd

Ongeveer 1,0 W

Stroomtoevoer

AC 220 V tot 240 V, 50 Hz

Voor lay-out tafelbovenkant

950 mm × 55 mm × 120 mm

Voor lay-out muurmontage

950 mm × 125,5 mm × 57,2 mm

Actieve subwoofer

180 mm × 378 mm × 303 mm

Massa

Hoofdtoestel

Voor lay-out tafelbovenkant

Ongeveer 2,5 kg

Voor lay-out muurmontage

Ongeveer 2,5 kg

Actieve subwoofer

Ongeveer 4,7 kg

Bedrijfstemperatuurbereik

0°C tot +40°C

Bedrijfsvochtigheidsbereik

20% tot 80% RH (geen condensatie)

LUIDSPREKERGEDEELTE

Voorluidspreker (ingebouwd, L/R/C) volledig bereik

6,5 cm kegeltype × 1

(type basreflex)

Actieve subwoofer Woofer

16 cm kegeltype × 1

(type basreflex)

DRAADLOOS GEDEELTE

Frequentiebereik

2,40335 GHz tot 2,47735 GHz

Aantal kanalen

38

Bluetooth®

Bluetooth® systeemspecificatie

Bluetooth® Ver.2.1 +EDR

Draadloze apparaatclassificatie

Klasse 2 (2,5 mW)

Ondersteunde profielen

A2DP

Frequentieband

2,4 GHz band FH-SS

Bedieningsafstand

Ongeveer 10 m zichtlijn

Ondersteunde codec

SBC

• De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Gewicht en afmetingen zijn bij benadering.
• De totale harmonische vervorming wordt gemeten met een digitale spectrumanalysator.

Dank voor het kiezen van dit apparaat.
