Producttype	Soundbar met draadloze subwoofer
Merk	PANASONIC
Model	SC-HTB688EG
Totaal RMS-uitgangsvermogen	300 W (in Dolby Digital-modus)
Kanaalconfiguratie	3.1 kanalen (links/rechts voor, center, subwoofer)
Luidsprekers voor	2 x 4,5 x 12 cm (conisch type)
Centerluidspreker	1 x 4,5 x 12 cm (conisch type)
Subwoofer	1 x 16 cm (conisch type)
Aansluitingen	HDMI ARC, optische ingang, Bluetooth 4.0
Ondersteunde audioformaten	Dolby Digital, DTS, PCM
Bluetooth-versie	4.0, klasse 2, profiel A2DP
Bluetooth-bereik	Ongeveer 10 m (zichtlijn)
Stroomverbruik in stand-by	Ongeveer 0,5 W (met Bluetooth-stand-by uitgeschakeld)
Voeding	AC 220-240 V, 50 Hz
Afmetingen soundbar (B x H x D)	853 x 60,5 x 90 mm (op tafel)
Gewicht soundbar (op tafel)	Ongeveer 2,3 kg
Gewicht subwoofer	Ongeveer 4,8 kg
Geluidsmodi	Standaard, Muziek, Bioscoop, Nieuws, Spraak
Extra functies	Surround-modus, volumebeperking, automatische uitschakeling, Bluetooth-stand-by, HDMI CEC
Inbegrepen accessoires	Afstandsbediening (met batterij), muurbeugels, schroeven
Onderhoud en reiniging	Zachte, droge doek; geen alcohol, benzine of thinner gebruiken
Veiligheid	Niet blootstellen aan water; geschikte stekker gebruiken; apparaat niet openen
Repareerbaarheid	Laat reparaties over aan gekwalificeerd personeel; niet zelf demonteren

Veelgestelde vragen - SC-HTB688EG PANASONIC

Hoe koppel ik een Bluetooth-apparaat aan de SC-HTB688EG soundbar?

Schakel Bluetooth in op uw apparaat. Druk op de [ -PAIRING]-toets op de soundbar totdat de Bluetooth-indicator snel knippert. Selecteer 'SC-HTB688' in de lijst met Bluetooth-apparaten op uw apparaat. Als er om een wachtwoord wordt gevraagd, voer dan '0000' of '1234' in. Eenmaal verbonden, blijft de indicator branden.

Wat te doen als er geen geluid uit de soundbar komt?

Controleer of de soundbar is ingeschakeld en de ingangsbron (HDMI ARC, optisch, Bluetooth) correct is geselecteerd. Zorg ervoor dat de dempfunctie is uitgeschakeld. Controleer de HDMI- of optische aansluitingen. Als u Bluetooth gebruikt, breng het apparaat dan dichterbij. Start de soundbar opnieuw op door hem uit en weer aan te zetten.

De afstandsbediening werkt niet, wat te doen?

Controleer of de batterij correct is geplaatst (verwijder de isolatietong bij eerste gebruik). Vervang de batterij als deze leeg is. Gebruik de afstandsbediening binnen 7 meter en onder een hoek van ongeveer 30°. Als het probleem aanhoudt, reset dan de code van de afstandsbediening (zie handleiding).

Hoe schakel ik de automatische uitschakeling uit?

Houd de [HDMI (ARC)]-toets op de afstandsbediening langer dan 4 seconden ingedrukt. De indicator knippert: selecteer 'Uit' om de functie uit te schakelen. De soundbar zal niet meer automatisch uitschakelen na 20 minuten inactiviteit.

Hoe verbind ik de draadloze subwoofer?

De draadloze verbinding is automatisch wanneer de soundbar en de subwoofer zijn ingeschakeld. Controleer of de WIRELESS LINK-indicator brandt. Zo niet, druk dan langer dan 3 seconden op [I/D SET] aan de achterkant van de subwoofer, druk vervolgens op de afstandsbediening achtereenvolgens op [MUTE], [SOUND], [MUTE], [HDMI (ARC)] binnen 3 seconden.

Kan ik de soundbar aan de muur monteren?

Ja, gebruik de meegeleverde muurbeugels en geschikte schroeven voor de muur (niet meegeleverd). Volg de instructies in de handleiding voor afstanden en boren. Zorg ervoor dat de muur ten minste 24 kg kan dragen. Gebruik een valbeveiligingskoord als extra veiligheid.

Hoe herstel ik de fabrieksinstellingen?

Terwijl de soundbar is ingeschakeld, houdt u de [O/I]-toets aan de voorkant van het hoofdapparaat langer dan 4 seconden ingedrukt. Alle indicatoren knipperen en de soundbar start opnieuw op. De instellingen worden teruggezet naar de standaardwaarden.

Wat te doen als het geluid achterloopt op het beeld?

Deze vertraging kan optreden bij een Bluetooth-verbinding. Gebruik een bekabelde verbinding (HDMI of optisch) tussen de soundbar en de tv om dit te voorkomen.

Hoe maak ik de soundbar schoon?

Gebruik een zachte, droge doek. Bij hardnekkig vuil, maak de doek licht vochtig met water en wring hem goed uit, veeg vervolgens af en droog met een droge doek. Gebruik nooit alcohol, benzine of thinner.

De subwoofer wordt niet ingeschakeld, wat te doen?

Controleer of het netsnoer van de subwoofer is aangesloten op een stopcontact. Zorg ervoor dat de hoofdsoundbar is ingeschakeld. Controleer de WIRELESS LINK-indicator: als deze knippert, is er geen verbinding. Volg de procedure voor draadloos koppelen (zie vraag 5). Als niets werkt, haal dan de stekker van de subwoofer 10 seconden uit het stopcontact en steek hem er weer in.

GEBRUIKSAANWIJZING SC-HTB688EG PANASONIC

Hartelijk dank voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

Instructies voor de installatie

De installatie dient door een gekwalificeerd installateur uitgevoerd te worden. (Zie pagina 90 tot 95)

Voordat het werk begonnen wordt, moeten deze instructies voor de installatie en de instructies voor de bediening met aandacht gelezen worden om er zeker van te zijn dat de installatie correct uitgevoerd wordt.

(Bewaar deze instructies. U kunt ze nodig hebben voor het onderhoud of het verplaatsen van dit systeem.)

Veiligheidsmaatregelen

WAARSCHUWING

Toestel

Veiligheidsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen
• Stel dit toestel niet bloot aan regen, vocht, druppels of spetters.
• Plaats geen met vloeistof gevulde objecten, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking niet.
• Repareer dit toestel niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.
• Om letsel te voorkomen, moet dit apparaat stevig aan de muur bevestigd worden, in overeenstemming met de instructies voor de installatie.

Netsnoer

• Om het risico op brand, elektrische schokken of productschade te verkleinen
• Controleer of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.
• Steek de stekker volledig in het stopcontact. Trek niet aan de voedingskabel, buig hem niet en plaats er geen zware voorwerpen op. Hanteer de stekker niet met natte handen. Houd het hoofddeel van de stekker vast als u deze uit het stopcontact neemt.
• Gebruik geen beschadigde stekker of stopcontact.
• De hoofdstekker schakelt het apparaat UIT. Installeer het apparaat op zodanige wijze dat de hoofdstekker onmiddellijk uit het stopcontact kan worden getrokken.

Knoopbatterij (lithiumbatterij)

• Risico van brand, explosie en verbranding. Niet opladen, uit elkaar halen, verwarmen tot boven 60°C of verbranden.
• Als de batterij van het knooptype wordt ingeslikt, kan dit binnen slechts 2 uur ernstige inwendige brandwonden veroorzaken en de dood tot gevolg hebben.
• Als het batterijvak niet goed sluit, stop dan het gebruik van de afstandsbediening en houd deze buiten het bereik van kinderen.
• Als u denkt dat batterijen zijn ingeslikt of in enig lichaamsdeel zijn geplaatst, neem dan onmiddellijk contact op met een arts.

Klein onderdeel

• Bewaar de schroeven buiten het bereik van kinderen om inslikken ervan te voorkomen.
• Bewaar de knoopbatterij buiten het bereik van kinderen om inslikken te voorkomen.
• Bewaar het schroefoog buiten het bereik van kinderen om inslikken ervan te voorkomen.

VOORZICHTIG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kan tijdens het gebruik interferentie van radio's ontvangen die veroorzaakt wordt door mobiele telefoons. In dat geval dient u de afstand tussen dit toestel en de mobiele telefoon te vergroten.
• Dit toestel is bestemd voor gebruik in een mild klimaat.
• De productidentificatie is op de onderkant van het toestel genoteerd.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.
• Om het risico op brand, elektrische schokken of productschade te verkleinen
• Installeer of plaats dit toestel niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controleer of het toestel goed geventileerd wordt.
• Blokkeer de ventilatieopening van dit toestel niet met kranten, tafelkleden, gordijnen, enzovoorts.
• Stel dit toestel niet bloot aan direct zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

Knoopbatterij (Lithium batterij)

• Er bestaat explosiegevaar als de batterij niet correct geplaatst wordt. Vervang de batterij alleen door een van het type dat door de fabrikant aanbevolen wordt.
• Zet deze erin met de polen juist.
• Het verkeerd hanteren van batterijen kan het lekken van elektrolyt tot gevolg hebben waardoor brand kan ontstaan.

— Neem de batterij uit als u denkt dat u de afstandsbediening lange tijd niet zult gebruiken. Bewaar hem op een koele, donkere plaats. - Verwarm de batterijen niet en stel deze niet bloot aan vuur. — Laat de batterij(en) niet lange tijd in een auto in direct zonlicht liggen terwijl de portieren en de raampjes gesloten zijn.

• Neem voor het weggooien van de batterijen contact op met de plaatselijke autoriteiten of uw verkoper en vraag wat de juiste weggooimethode is.

Het ontdoen van oude apparatuur en batterijen

Enkel voor de Europese Unie en landen met recyclingsystemen

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen mogen worden weggegooid met het rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Let op: het batterijsymbool (onderstaand symbool).

Dit symbool kan in combinatie met een chemisch symbool gebruikt worden. In dit geval voldoen de eisen die zijn vastgesteld in de richtlijnen van de desbetreffende chemische stof.

CE

Verklaring van overeenstemming (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 2014/53/EU.

Klanten kunnen een kopie van de originele verklaring van overeenstemming (DoC) van de RE-producten van de DoC-server downloaden:

Neem contact op met onze bevoegde vertegenwoordiger: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Duitsland

De symbolen op dit product (met inbegrip van de accessoires) stellen het volgende voor:

~ AC

Uitrusting klasse II (de constructie van het product is dubbel geïsoleerd).

I Aan

Stand-by

• De handelingen die in deze handleiding beschreven worden, zijn hoofdzakelijk voor de afstandsbediening bedoeld, maar kunnen ook op de actieve subwoofer uitgevoerd worden als de bedieningsorganen dezelfde zijn.
• HTB688: duidt op kenmerken die alleen op de SC-HTB688 van toepassing zijn.
• HTB494: duidt op kenmerken die alleen op de SC-HTB494 van toepassing zijn.
• HTB488: duidt op kenmerken die alleen op de SC-HTB488 van toepassing zijn.

Inhoudsopgave

Veiligheidsmaatregelen 80

Voor gebruik

Bijgeleverde onderdelen 83

Dit systeem 83 Accessoires 83

Overzicht van de bedieningselementen 84 Dit systeem (voorkant) 84 Dit systeem (achterkant) 85 Afstandsbediening 86

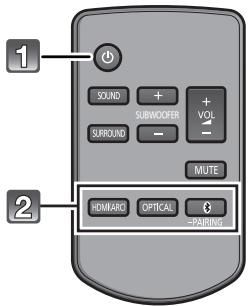

Voorbereidingen

Stap 1 Aansluitingen 87

Aansluiting op de tv 87 Verbinding met een 4K Ultra HD-tv 88 Netsnoeraansluiting 89

Stap 2 Opstelling 90

Veiligheidsmaatregelen 90 Actieve subwoofer 90 Draadloze interferentie 90 Kiezen van de plaatsingsmethode 91 Plaatsen van het hoofdtoestel in een rek of op een tafel 92 Bevestiging van het hoofdtoestel aan de muur 93

Stap 3 Draadloze verbindingen 96

Draadloze verbinding actieve subwoofer 96 Bluetooth®-verbinding 96

Bediening

Gebruik van dit systeem 97

Geavanceerde handelingen 98

"HDMI CEC" 100

Informatie

Oplossen van ongemakken 100 Verzorging van het apparaat 102 Licenties 102 Verlichting van de controlelampjes 103 Over Bluetooth® 104 Technische gegevens 104

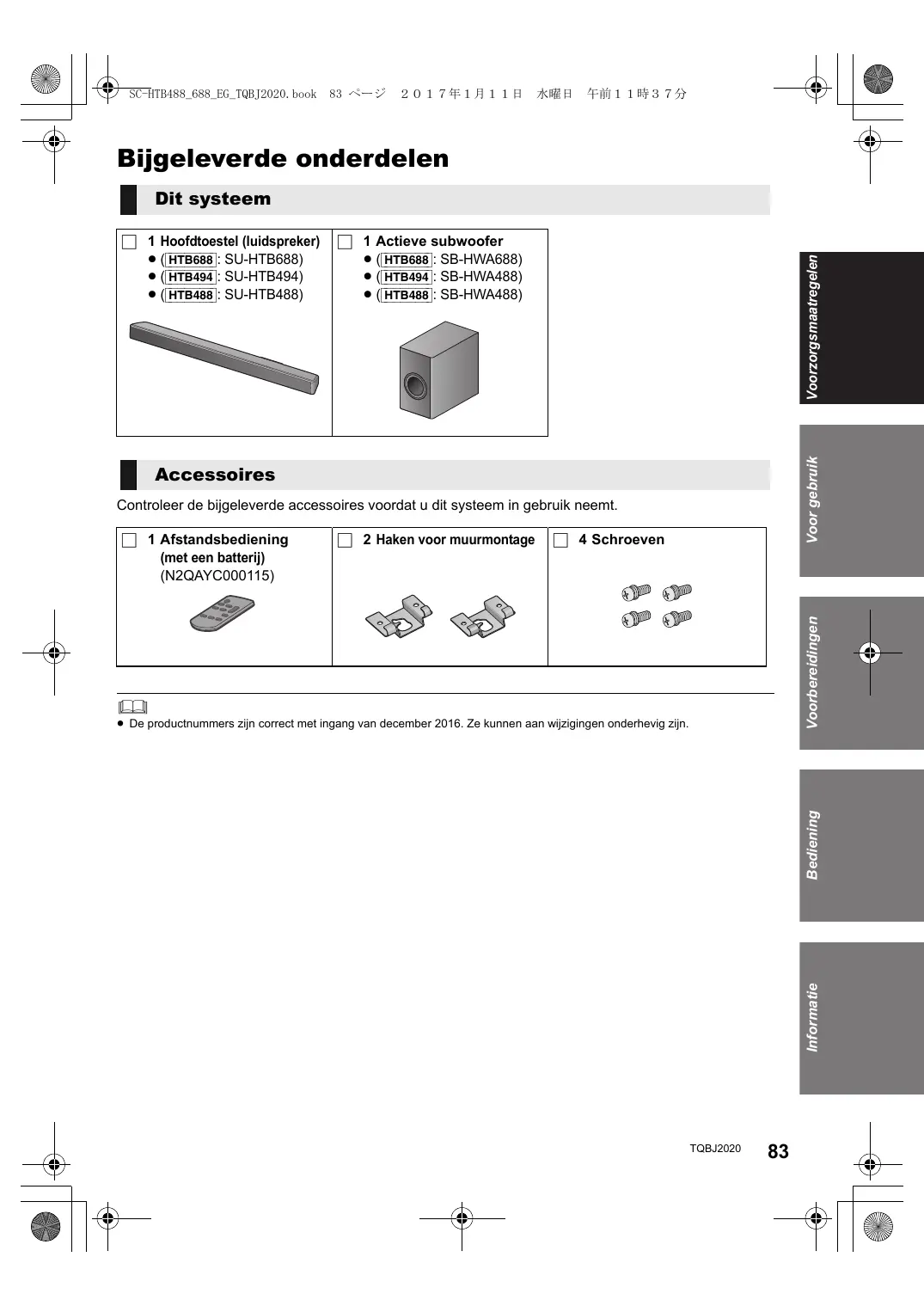

Bijgeleverde onderdelen

Dit systeem

1 Hoofdtoestel (luidspreker)

Controleer de bijgeleverde accessoires voordat u dit systeem in gebruik neemt.

1 Afstandsbediening (met een batterij)

(N2QAYC000115)

2 Haken voor muurmontage

4 Schroeven

• De productnummers zijn correct met ingang van december 2016. Ze kunnen aan wijzigingen onderhevig zijn.

Overzicht van de bedieningselementen

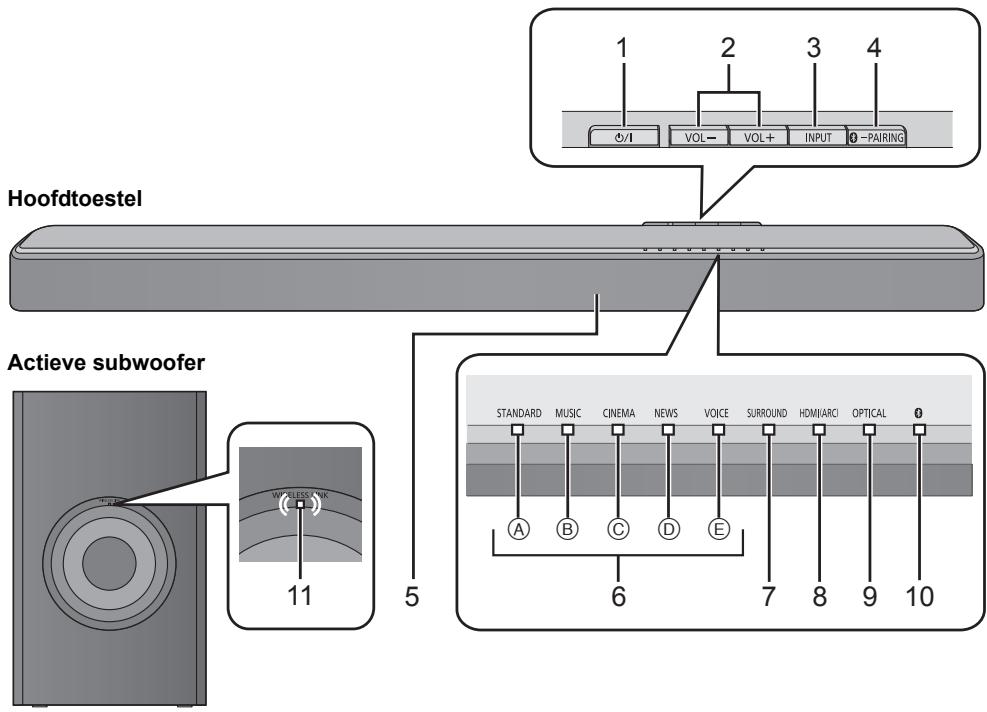

Dit systeem (Voorkant)

1 Stand-by/Aan schakelaar (O / l) Indrukken om het apparaat aan of uit te schakelen. In de uitgeschakelde stand verbruikt het apparaat nog een geringe hoeveelheid stroom. 2 Regelt het volume van dit systeem (⇒ 97) 3 Selecteer de ingangsbron (⇒ 97) "HDMI (ARC)" → "OPTICAL" → "•" (Bluetooth®) 4 Selecteert het Bluetooth®-apparaat als de bron (⇒ 97) Bluetooth® pairing (⇒ 96) Afsluiten van een Bluetooth®-apparaat (⇒ 96) 5 Afstandsbedieningssignaalsensor 6 Controlelampjes geluidsmodus Brandt wanneer de overeenkomstige geluidsmodus geselecteerd is (STANDARD-controlelampje, MUSIC-controlelampje, CINEMA-controlelampje, NEWS-controlelampje, VOICE-controlelampje)

7 SURROUND-controlelampje Brandt wanneer het surround-effect geactiveerd is 8 HDMI (ARC)-controlelampje Brandt als het apparaat dat met de HDMI (ARC)-aansluiting verbonden is, de audiobron is 9 OPTICAL-controlelampje Brandt als het apparaat dat met de OPTICAL DIGITAL AUDIO IN-aansluiting verbonden is, de audiobron is 10 (Bluetooth®)-controlelampje Brandt als het Bluetooth®-apparaat de audiobron is 11 WIRELESS LINK-lampje (⇒ 96)

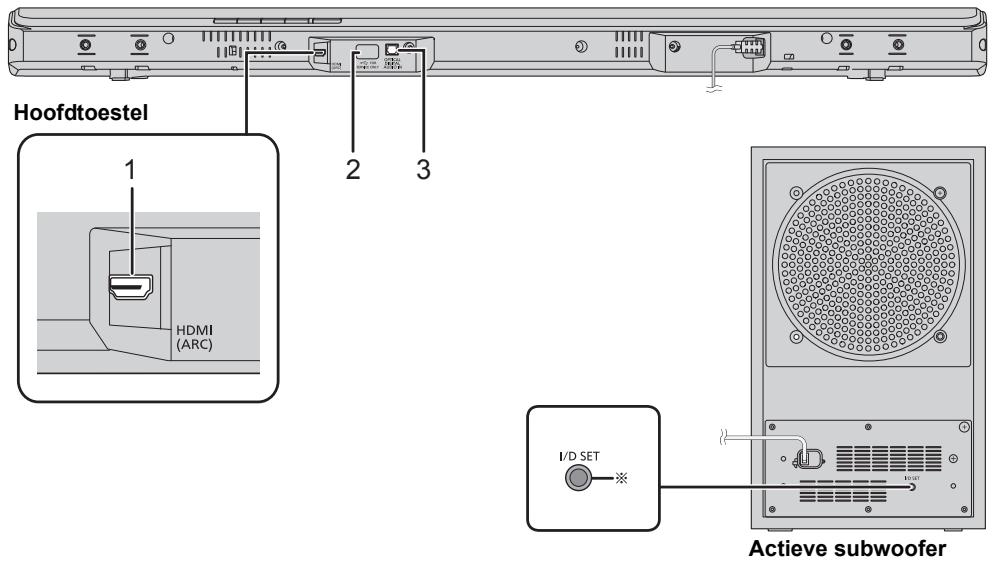

Dit systeem (Achterkant)

1 HDMI (ARC)-aansluiting (ARC-compatibel)

(⇒ 87, 88)

2 USB-poort (alleen voor service) 3 OPTICAL DIGITAL AUDIO IN-aansluiting

(⇒ 88)

※ De I/D SET-toets wordt alleen gebruikt als het hoofdtoestel niet met de actieve subwoofer is gepaard.

(⇒ 102)

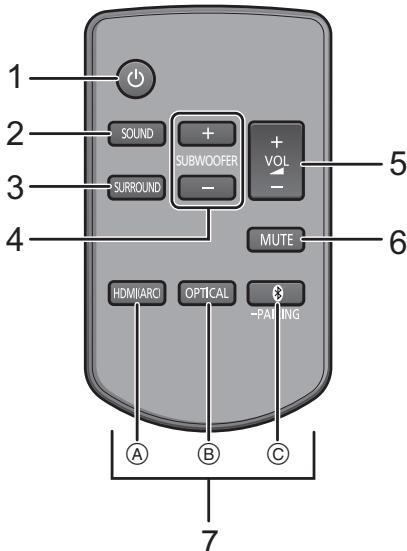

1 Schakelt het hoofdtoestel in of uit (⇒ 97) 2 Selecteert de geluidsmodus (⇒ 98) 3 Stelt de surround-modus in (⇒ 98) 4 Regelt het subwoofer-niveau (⇒ 97) 5 Regelt het volume van dit systeem (⇒ 97) 6 Zet het geluid uit (mute) (⇒ 98) 7 Selecteert de ingangsbron

A Selecteert het HDMI (ARC)-apparaat als de bron (⇒ 97) B Selecteert het optische apparaat als de bron (⇒ 97) C Selecteert het Bluetooth®-apparaat als de bron (⇒ 97)

Bluetooth®-apparaat koppelen (⇒ 96)

Een Bluetooth®-apparaat afsluiten (⇒ 96)

Vóór het eerste gebruik

Verwijder de isolatiefolie A.

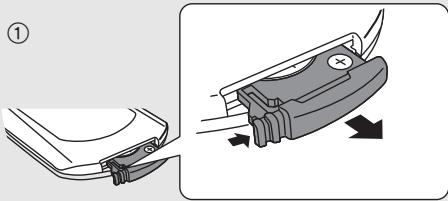

Vervangen van een knoopbatterij

Batterijtype: CR2025 (lithiumbatterij)

• Plaats de knoopbatterij met het (+) merkteken omhoog gericht.

■ Signaalsensor afstandsbediening De signaalsensor van de afstandsbediening bevindt zich op het hoofdtoestel.

• Gebruik de afstandsbediening binnen het correcte werkbereik.

Afstand: Binnen ong. 7 m direct ervoor Hoek: Ong. 30° links en rechts

Stap 1 Aansluitingen

• Schakel alle uitrustingen uit voordat met de aansluiting begonnen worden en lees de bijbehorende instructies.

Sluit het netsnoer niet aan totdat alle verbindingen voltooid zijn.

HDMI (Hoge Definitie Multimedia Interface)

• Gebruik de ARC-compatibele High Speed HDMI-kabels. Niet-HDMI-compatibele kabels kunnen niet worden gebruikt.
• Er worden aangeraden de HDMI-kabel van Panasonic te gebruiken.

Aansluiting op de TV

Ga na of de HDMI-aansluiting van de TV het "HDMI (ARC)"-label heeft.

De aansluiting varieert, afhankelijk van het bedrukte etiket naast de HDMI-aansluiting.

ARC is een afkorting voor Audio Return Channel, ook bekend als HDMI ARC. Het betreft een van de functies van HDMI. Als u het hoofdtoestel op de aansluiting met het label "HDMI (ARC)" op de TV aansluit, is het niet langer nodig om de optische digitale audiokabel te gebruiken, die normaal gebruikt wordt om naar het geluid uit de TV te kunnen luisteren. Met een enkele HDMI-kabel kunt u van beeld en geluid van de TV genieten.

Breng de verbinding tot stand.

• Als u de optische digitale audiokabel gebruikt, dient u de punt correct in de aansluiting te steken.

HDMI-kabel

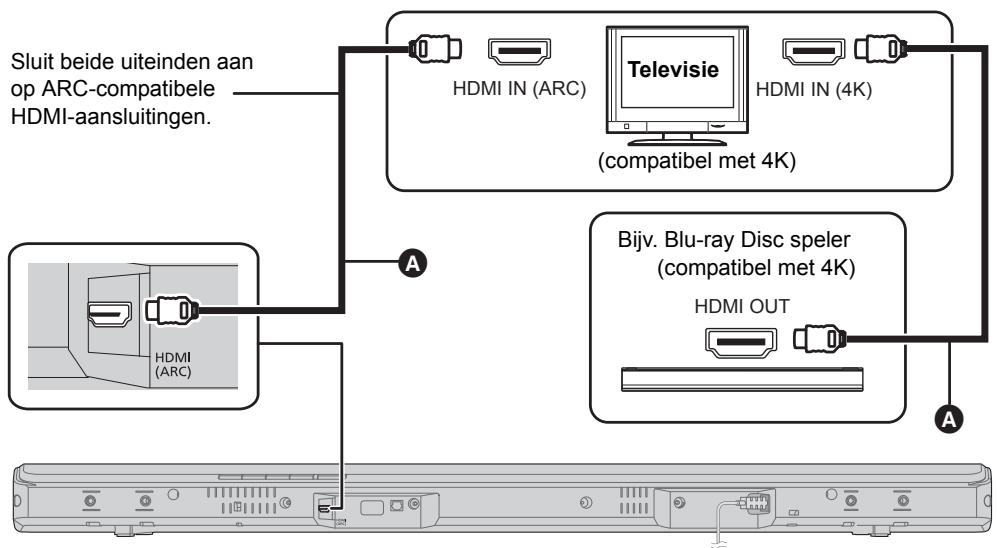

Verbinding met een 4K Ultra HD TV

Dit systeem kan de 4K-inhoud van een 4K-compatibele uitrusting niet rechtstreeks naar een 4K Ultra HD TV overbrengen. U kunt het systeem echter wel op een 4K Ultra HD TV aansluiten om van de 4K-inhoud te genieten.

A HDMI-kabel

• Raadpleeg de gebruiksaanwijzing van de 4K Ultra HD TV (VIERA) en de 4K/60p-compatibele uitrusting voor het instellen en afspelen van 4K-inhoud.
• Om van een meerkanaalsuitgave van dit systeem te genieten, moet de geluidsuitvoer van de andere uitrusting op Bitstream gezet worden.
• De invoer van het audiosignaal in dit systeem is tot 5.1-kanaals.

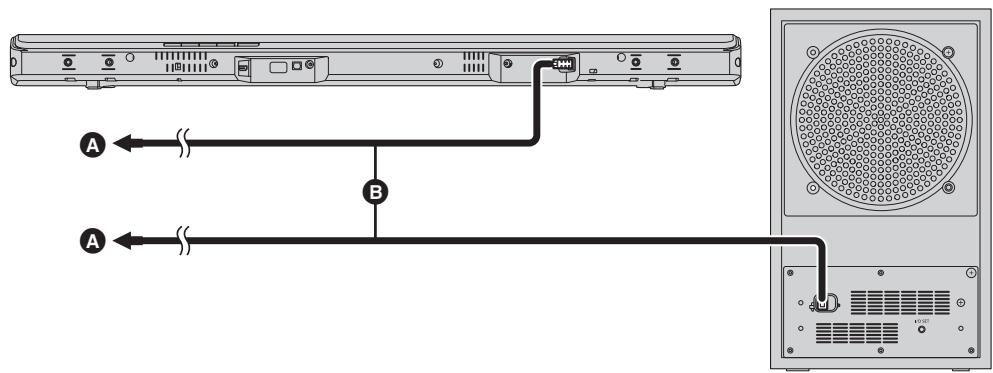

Netsnoeraansluiting

• Sluit aan nadat alle andere aansluitingen zijn gemaakt.

Op een stopcontact 3 Netsnoer

• Het systeem verbruikt een kleine hoeveelheid netvoeding (⇒ 105), zelfs als het uitgeschakeld is. Als u dit systeem lange tijd niet gebruikt, trek dan, in het belang van de energiebesparing, de stekker uit het stopcontact.

Energiebesparing

Het hoofdtoestel is ontworpen om het stroomverbruik te beperken en energie te besparen.

• Het hoofdtoestel zal na ongeveer 20 minuten automatisch naar de stand-by-modus schakelen als er geen signaal binnenkomt en er geen handeling wordt verricht. Raadpleeg pagina 99, "Automatische stroomuitschakeling" om deze functie uit te schakelen.

Veiligheidsmaatregelen

Er worden professionele installatie vereist.

De installatiewerkzaamheden mogen uitsluitend door een gekwalificeerde installateur worden uitgevoerd.

PANASONIC AANVAARDT GEEN VERANTWOORDELIJKHEID VOOR SCHADE AAN EIGENDOM EN/OF ERNSTIG LETSEL, INCLUSIEF DODELIJK LETSEL DAT VOORTKOMT UIT ONJUISTE INSTALLATIE OF INCORRECTE HANTERING.

• Zorg ervoor dat u het hoofdtoestel installeert zoals aangegeven in deze gebruiksaanwijzing.
• Breng de bevestiging tot stand met behulp van technieken die geschikt zijn voor de structuur en het materiaal van de installatieplaats.

Voorzichtig

• Dit systeem mag alleen worden gebruikt zoals in deze handleiding wordt aangegeven. Veronachtzaming kan de versterker en/of de luidspreker beschadigen en het risico van brand tot gevolg hebben. Raadpleeg een gekwalificeerde vakman als er schade is ontstaan of wanneer er een plotselinge verandering van de werking wordt geconstateerd.
• Probeer het hoofdtoestel niet op een andere manier aan de muur te bevestigen dan in deze handleiding wordt beschreven.

• Houd het hoofdtoestel niet met één hand vast om letsel te voorkomen. Het hoofdtoestel kan vallen als u het draagt.
• Om schade of krassen te voorkomen, voert u de montage uit op een zachte doek.

Actieve subwoofer

Wanneer u de actieve subwoofer draagt

A Houd de actieve subwoofer niet bij deze opening vast. De onderdelen binnenin zouden beschadigd kunnen raken. Houd altijd de onderkant van de actieve subwoofer vast wanneer u deze verplaatst.

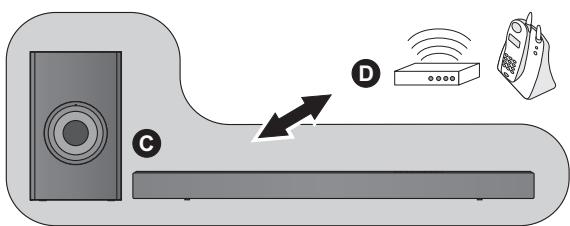

Draadloze interferentie

Om interferentie te voorkomen, dient men de volgende afstanden in acht te nemen: tussen het hoofdtoestel/actieve subwoofer en andere elektronische apparatuur die dezelfde radiofrequentie gebruikt (2,4 GHz-band).

Hoofdtoestel/actieve subwoofer Draadloze router, draadloze telefoon en andere elektronische apparatuur: ong. 2 m

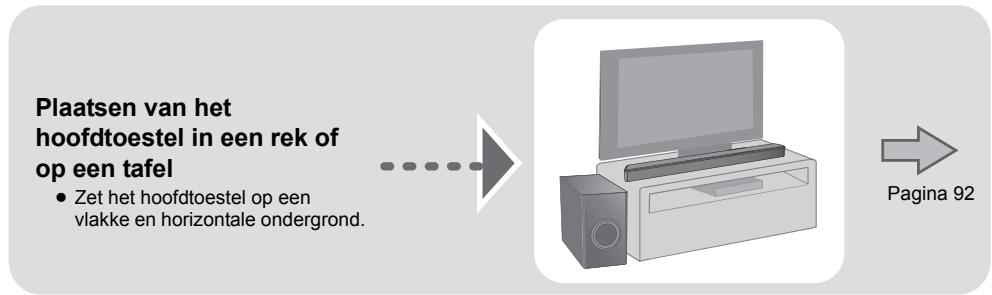

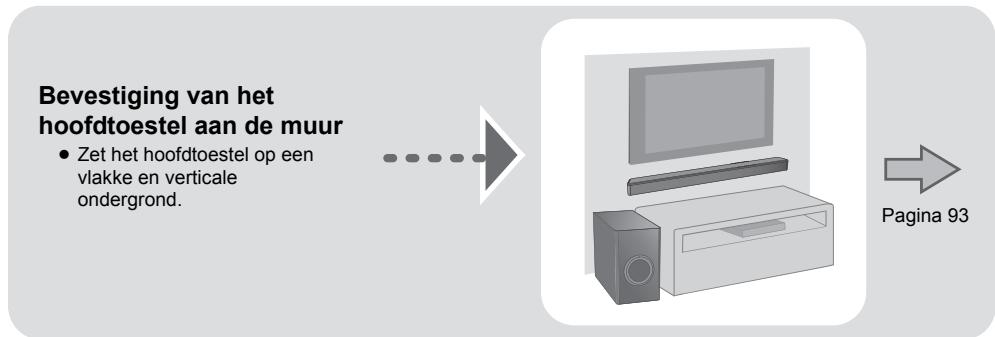

Kiezen van de plaatsingsmethode

Kies een plaatsingsmethode die het meest geschikt lijkt.

■ Plaatsen van het hoofdtoestel voor de tv

Het hoofdtoestel zou de verschillende sensoren van de tv (C.A.T.S. (Contrast Automatic Tracking System) -sensor, afstandsbedieningsensor, enz.) en de 3D-brilzenders op een 3D-compatibele tv kunnen blokkeren of verstoren.

• Als interferentie optreedt, plaats het hoofdtoestel dan verder weg van de tv. Als de tv dan nog steeds niet correct werkt, probeer het dan in een rek te gebruiken of op de muur te monteren.

■ Als de sensor van de afstandsbediening van de tv door het hoofdtoestel geblokkeerd wordt.

Probeer de afstandsbediening van de tv vanuit een andere hoek te gebruiken.

• Plaats de actieve subwoofer binnen een paar meter van het hoofdtoestel, in een horizontale positie met het bovenpaneel naar boven gericht.
• Gebruik het hoofdtoestel of de actieve subwoofer niet in een metalen kast.
• Afhankelijk van de positie van de actieve subwoofer kan het effect variëren.

Als de actieve subwoofer te dicht bij de muren en hoeken geplaatst wordt, kunnen overmatige bastonen het gevolg zijn. Dek muren en ramen af met dikke gordijnen.

U kunt de positie van de actieve subwoofer veranderen of het subwooferniveau (⇒ 97) aanpassen, om een optimaal effect te verkrijgen.

• Als ongewone kleuren op uw tv verschijnen, schakel de tv dan uit gedurende circa 30 minuten. Blijft dit voortduren, plaats het hoofdtoestel en de actieve subwoofer dan verder weg van de tv. Houd magnetische voorwerpen op afstand. Magnetische kaarten, horloges, enz., kunnen beschadigd raken als ze zich te dicht bij het hoofdtoestel en de actieve subwoofer bevinden.

Plaatsen van het hoofdtoestel in een rek of op een tafel

Extra vereiste accessoires (in de handel verkrijgbaar)

• Valpreventiekoord
• Schroefogen (voor de bevestiging van het valpreventiekoord) x2

• Gebruik in de handel verkrijgbare schroeven die in staat zijn meer dan 24 kg te verdragen.
• Gebruik een snoer dat in staat is meer dan 24 kg te verdragen (met een diameter van circa 1,5 mm).

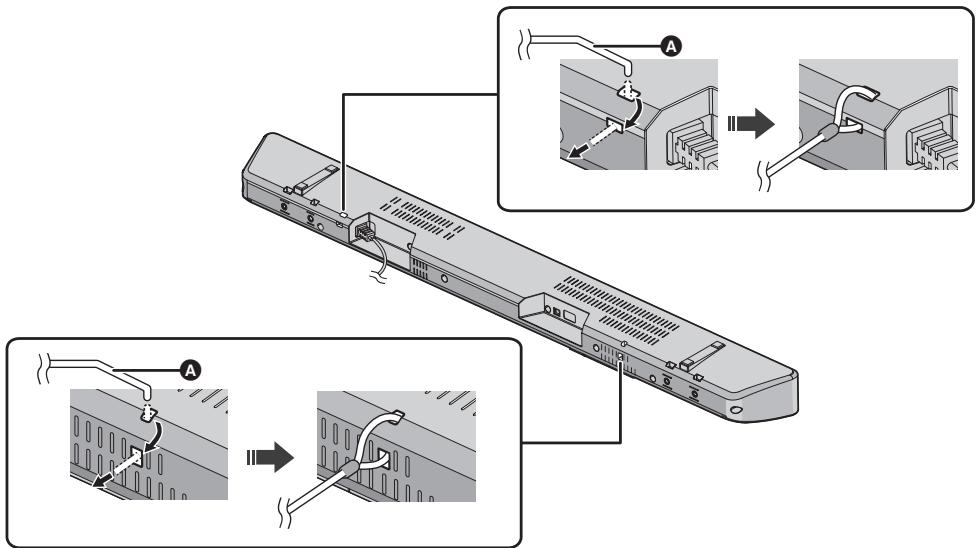

Bevestig het koord aan het hoofdtoestel.

A Koord*

※ Als u er niet in slaagt het snoer door de gaten te voeren, probeer het snoer dan ongeveer 5 mm van het uiteinde om te buigen met een hoek van 45° (zoals hierboven getoond wordt).

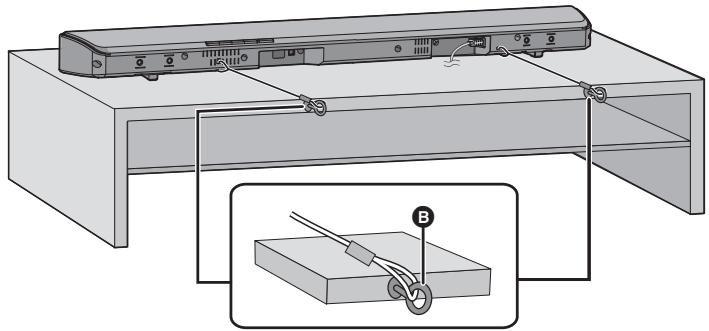

Plaats het hoofdtoestel in de gewenste positie en bevestig ieder koord aan het rek of de tafel.

• Zorg ervoor dat de speling minimaal is.
• Plaats het hoofdtoestel niet tegen de TV of een muur.

Oogschroef

• Bevestigen aan een punt dat in staat is meer dan 24 kg te verdragen.
• Afhankelijk van de plaatsing van het hoofdtoestel kan de positie van het schroefgat anders zijn.

Bevestiging van het hoofdtoestel aan de muur

Het hoofdtoestel kan aan de muur gemonteerd worden met gebruik van de bijgeleverde muurbeugels. Wees er zeker van dat de gebruikte schroef en de muur sterk genoeg zijn om een gewicht van minstens 24 kg te verdragen.

De schroeven en de andere onderdelen worden niet bijgeleverd, omdat het type en de afmetingen voor elke installatie anders zullen zijn.

• Raadpleeg stap 3 voor details over de vereiste schroeven. Zorg ervoor dat u het valpreventiekoord als een tweede veiligheidsmaatregel vastmaakt.

Bijgeleverde accessoires

2 Haken voor muurmontage

4 Schroeven

Extra vereiste accessoires (in de handel verkrijgbaar)

Schroeven voor muurmontage. 2 - Valpreventiekoord x 2 - Schroefogen (voor de bevestiging van het valpreventiekoord)

• Gebruik een snoer dat in staat is meer dan 24 kg te verdragen (met een diameter van circa 1,5 mm).

Bevestig het koord aan het hoofdtoestel.

A Koord*

※ Als u er niet in slaagt het snoer door de gaten te voeren, probeer het snoer dan ongeveer 5 mm van het uiteinde om te buigen met een hoek van 45° (zoals hierboven getoond wordt).

Bevestig de muurbeugels op het hoofdtoestel.

Muurmontage-haak (bijgeleverd) B Schroef (bijgeleverd)

Draai een schroef in de muur.

• Gebruik onderstaande maten om de posities van de schroeven op de muur te vinden.
• Laat minstens 100 mm ruimte boven het hoofdtoestel vrij, zodat er genoeg ruimte is om het hoofdtoestel in te passen.
• Gebruik een waterpas om er zeker van te zijn dat beide montagegaten waterpas ten opzichte van elkaar staan.

Minstens 30 mm D Ø 4,0 mm E Ø 7,0 mm tot Ø 9,4 mm F Wand of pilaar 6 2,5 mm tot 3,5 mm

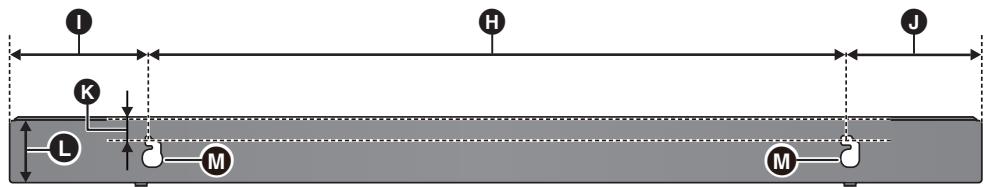

Vooraanzicht (halfdoorschijnende afbeelding)

616 mm

1 118 mm

118 mm

K 28 mm

60,5 mm

M Gat muurmontage

GOED	NIET GOED
• Verplaats de luidspreker zo, dat de schroef in deze positie zit.	• In deze positie zal de luidspreker waarschijnlijk vallen als u deze maar links of rechts verplaatst.

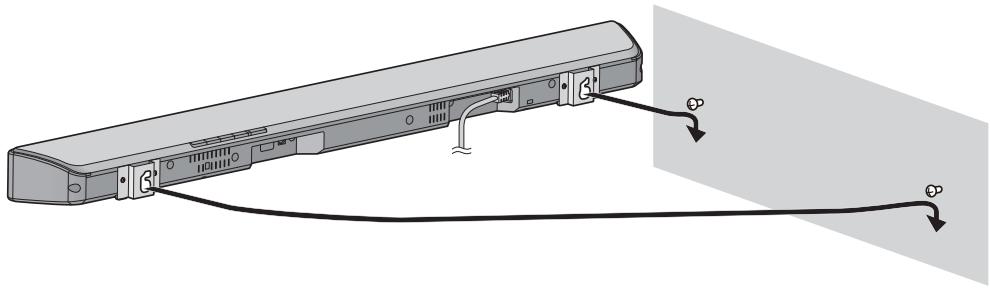

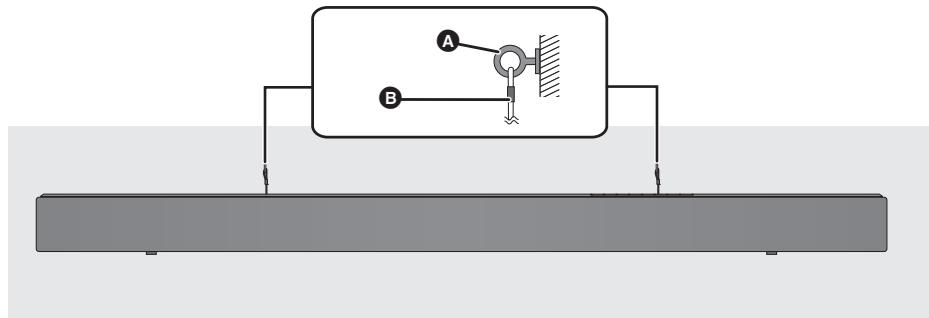

Bevestig het koord stevig aan de muur.

• Zorg ervoor dat de speling minimaal is.

A Oogschroef B Koord

Stap 3 Draadloze verbindingen

Draadloze verbinding actieve subwoofer

Voorbereidingen

• Schakel het hoofdtoestel in.

Controleer dat de draadloze link geactiveerd is.

Het WIRELESS LINK-lampje brandt

Brandt:

De draadloze verbinding is geactiveerd.

Gaat uit:

De draadloze verbinding is niet geactiveerd.

Knippert:

De actieve subwoofer probeert de draadloze verbinding met het hoofdtoestel te activeren.

• De draadloze link wordt geactiveerd wanneer het hoofdtoestel en de actieve subwoofer beide aanstaan.
• De I/D SET-toets wordt alleen gebruikt als het hoofdtoestel niet met de actieve subwoofer gepaard is. (Zie 102)

Bluetooth®-verbinding

Door de Bluetooth®-verbinding te gebruiken, kunt u met dit systeem draadloos naar het geluid luisteren dat afkomstig is van een Bluetooth®-audio-apparaat.

• Raadpleeg de handleiding van het Bluetooth®-apparaat voor meer instructies over de verbinding met een Bluetooth®-apparaat.

Voorbereidingen

• Schakel de Bluetooth®-functie van het apparaat in en plaats het apparaat dicht bij het hoofdtoestel.

Bluetooth®-koppeling

Druk op [ -PAIRING] om " " te selecteren.

• Als het " "-controlelampje snel begint te knipperen, ga dan naar stap 3.

Druk op [ -PAIRING] en houd het ingedrukt tot het " "-controlelampje snel knippert.

• Als het " "-controlelampje langzaam knippert, herhaal dan stap 2.

Selecteer "SC-HTB688", "SC-HTB494" of "SC-HTB488" in het Bluetooth®-menu van het Bluetooth®-apparaat.

• Het MAC-adres (bijv. 6C:5A:B5:B3:1D:0F) kan mogelijk worden weergegeven voordat "SC-HTB688", "SC-HTB494" of "SC-HTB488" worden weergegeven.
• Als u op het Bluetooth®-apparaat om het wachtwoord wordt gevraagd, voer dan "0000" of "1234" in.
• Is het Bluetooth®-apparaat eenmaal verbonden, dan zal het " "-controlelampje stoppen met knipperen en gaan branden.

• U kunt tot 8 apparaten voor dit systeem registreren. Als een 9e apparaat wordt gepaard, zal het apparaat dat het langst ongebruikt is gebleven, worden vervangen.

Verbinding maken met een gekoppeld Bluetooth®-apparaat

Druk op [ -PAIRING] om " " te selecteren.

• Als het " "-controlelampje brandt, is een Bluetooth®-apparaat reeds met dit systeem verbonden. Maak de verbinding ongedaan. (→ onder)

Selecteer "SC-HTB688", "SC-HTB494" of "SC-HTB488" in het Bluetooth®-menu van het Bluetooth®-apparaat.

■ Afsluiten van een Bluetooth®-apparaat Druk op [ -PAIRING] en houd het ingedrukt tot het " "-controlelampje langzaam knippert.

• Als " " als bron geselecteerd is, zal dit systeem automatisch proberen met het laatst aangesloten Bluetooth®-apparaat verbinding te maken. Als deze verbindingspoging mislukt, probeer dan opnieuw een verbinding tot stand te brengen.
• De verbinding met het Bluetooth®-apparaat zal ongedaan gemaakt worden als een andere audiobron (bijv. "HDMI (ARC)") geselecteerd wordt.
• Dit systeem kan slechts met één apparaat per keer verbonden worden.

Gebruik van dit systeem

• De fabrieksinstellingen worden onderlijnd. De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven.

Voorbereidingen

• Schakel de tv en/of het aangesloten apparaat in.

1 Druk op [O] om het hoofdtoestel in te schakelen.

Kies de bron. Hoofdtoestel

• Deze afstandsbediening kan niet gebruikt worden om de aangesloten apparatuur te bedienen.

■ Als " " als bron geselecteerd is

Op het Bluetooth®-apparaat: Selecteer dit systeem als uitgangsbron van het aangesloten Bluetooth®-apparaat en start het afspelen.

■ Als "OPTICAL" als bron geselecteerd is

Op de tv en het aangesloten apparaat: selecteer de ingang van de tv voor dit systeem en start het afspelen op het aangesloten apparaat.

Regelen van het volume van dit systeem

Druk op [+VOL - ]

Volumebereik: 0 tot 100. De controlelampjes zullen oplichten telkens wanneer het volume geregeld wordt. - De controlelampjes zullen niet knipperen als het maximum of het minimum bereikt is.

Regelen van het subwoofer-niveau

1 Druk op [+ SUBWOOFER] of [SUBWOOFER -] om het huidige niveau weer te geven. 2 Terwijl het niveau weergegeven wordt: druk op [+ SUBWOOFER] of [SUBWOOFER-] om het niveau te regelen.

Aanduiding				Effectniveau
5				Hoogste
4
3
2
1				Laagste

Selecteren van de geluidsmodus

Druk op [SOUND].

Geluidmodus
STANDARD	Meest geschikt voor drama's en komedies.
MUSIC	Maakt het geluid van muziekinstrumenten en liedjes duidelijker.
CINEMA	Produeert driedimensionaal geluid dat uniek is voor films.
NEWS	Maakt de stemmen van/Newuwsberichten en commentaar op sportwedstrijden duidelijker.
VOICE	Vergroot de helderland wanneer maar een menselijkstem geluisterd worden.

Instellen van de surround-modus

U kunt het surround-effect in- of uitschakelen. Druk op [SURROUND].

• Druk opnieuw op de knop om het te annuleren.

Zet het geluid uit (mute)

Druk op [MUTE].

Tijdens muting zullen de controlelampjes van de geluidsmodus gelijktijdig knipperen. - Om te annuleren, opnieuw op de toets drukken of het volume afstellen. - De muting wordt geannuleerd als dit apparaat wordt uitgeschakeld.

Als dit systeem niet naar behoren werkt of het geluid ongebruikelijk is, zet de instellingen opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt. (⇒ 100) - Als er geluid uit de luidsprekers van de TV komt, zet het volume van de TV dan op de laagste stand.

Geavanceerde handelingen

• De fabrieksinstellingen worden onderlijnd. De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven.

Dual audio

Stelt de favoriete audiokanaalmodus in als twee audiomodussen door dit systeem ontvangen worden. Houd [MUTE] langer dan 4 sec. ingedrukt.

Afhankelijk van de audiomodus zal het controlelampje knipperen zoals hieronder getoond wordt.

Audiomodus	Controllampje
Hoofdgelu idsspoor	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	■	■	■	■	■
Secundair	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	■	■	■	■	■
Hoofdgeluii dsspoor +Secundair	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	■	■	■	■	■

• Dit effect zal alleen werken als de instelling van de audio-uitgang van de TV of de speler op "Bitstream" gezet is en "Dolby Dual Mono" beschikbaar is in de geluidsbron.
• Het controlelampje van de geselecteerde instelling knippert gedurende 5 sec waarna de instellingenmodus verlaten wordt.

Audioformaat

U kunt het huidige audioformaat zien.

Houd [SOUND] langer dan 4 sec. ingedrukt.

Afhankelijk van het audioformaat zal het controlelampje knipperen zoals hieronder getoond wordt.

Audio of ormaat	Controlelampje
Dolby Digital	STANDARD	MUSIC	CINEMA	NEWS VOICE
DTS®	STANDARD	MUSIC	CINEMA	NEWS VOICE
PCM	STANDARD	MUSIC	CINEMA NEWS VOICE

• Het controlelampje van de geselecteerde instelling knippert gedurende 5 sec waarna de instellingenmodus verlaten wordt.
• De controlelampjes kunnen anders werken als het hoofdtoestel een niet-ondersteund audioformaat afkomstig van de verbonden TV detecteert.

• Het audioformaat wordt niet aangeduid als "®" als bron geselecteerd is.

Automatische stroomuitschakeling

Het hoofdtoestel wordt automatisch uitgeschakeld wanneer er gedurende ongeveer 20 minuten geen audio wordt ingevoerd en u het toestel niet gebruikt.

Houd [HDMI (ARC)] langer dan 4 seconden ingedrukt om de modus te selecteren.

Afhankelijk van de modus zal het controlelampje knipperen zoals hieronder getoond wordt.

Modus	Controllampje
Aan	STANDARD	MUSIC	CINEMA	NEWS VOICE
Uit	STANDARD	MUSIC	CINEMA	NEWS VOICE

• Het controlelampje van de geselecteerde instelling knippert gedurende 5 seconden, waarna de instellingsmodus wordt verlaten.
• De instelling wordt behouden totdat deze opnieuw wordt veranderd.

Bluetooth® stand-by

Deze functie stelt u in staat verbinding te maken met een gepaard Bluetooth®-apparaat als het hoofdtoestel in de stand-by-modus staat.

Houd [OPTICAL] langer dan 4 seconden ingedrukt om de modus te selecteren.

Afhankelijk van de modus zal het controlelampje knipperen zoals hieronder getoond wordt.

Modus	Controleampje
Aan	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Uit	STANDARD	MUSIC	CINEMA	NEWS	VOICE

• Het controlelampje van de geselecteerde instelling knippert gedurende 5 seconden, waarna de instellingsmodus wordt verlaten.
• De instelling wordt behouden totdat deze opnieuw wordt veranderd.
• Als het netsnoer uit het stopcontact is getrokken, kan de Bluetooth®-stand-by-functie mogelijk niet werken. Voer de instelling opnieuw uit.

Dimmermodus

U kunt de dimmermodus uitschakelen en de led-controlelampjes laten branden.

Houd [SURROUND] langer dan 4 sec. ingedrukt om de modus uit te schakelen.

• Het controlelampje van de huidige status zal helderder branden.
• De instellingen worden behouden totdat deze opnieuw veranderd worden.
• De fabrieksinstelling van deze functie is aan.

• Herhaal bovenstaande handeling om de dimmermodus in te schakelen. Nadat de handelingen uitgevoerd zijn, zal het controlelampje van de huidige status gedimd worden.

Volumebegrenzing

Als een verlaagd volume u stoort telkens wanneer u het hoofdtoestel inschakelt, is het bijvoorbeeld mogelijk deze functie als volgt uit te schakelen:

Druk achtereenvolgens op [SURROUND], [SOUND]*, [SURROUND]*, [SOUND]*.

• Binnen 3 sec.

Afhankelijk van de modus zal het controlelampje knipperen zoals hieronder getoond wordt.

Modus	Controllampje
Aan	STANDARD	MUSIC	CINEMA	NEWS VOICE
	■	■	■	■
Uit	STANDARD	MUSIC	CINEMA NEWS	VOICE
	■	■	■	■

• Om de volumebegrenzing in te schakelen, herhaalt u bovenstaande handelingen.

Code afstandsbediening

Als andere Panasonic producten op de afstandsbediening van dit systeem reageren, verander dan de code van de afstandsbediening op dit systeem en op de afstandsbediening zelf.

Voorbereidingen

• Schakel alle andere Panasonic producten uit.
• Schakel het hoofdtoestel in.

Instellen van de code op code 2

1 Richt de afstandsbediening op de signaalsensor van de afstandsbediening van het hoofdtoestel. 2 Houd [SOUND] en [PAIRING] op de afstandsbediening langer dan 4 sec. ingedrukt.

Afhankelijk van de modus zal het controlelampje knipperen zoals hieronder getoond wordt.

Code	Controllampje
Code 1	STANDARD	MUSIC	CINEMA	NEWS VOICE
Code 2	STANDARD	MUSIC	CINEMA NEWS VOICE

• Om code 1 te selecteren, houdt u [SOUND] en [OPTICAL] langer dan 4 sec. ingedrukt.

"HDMI CEC"

Dit toestel ondersteunt de "HDMI CEC" (Consumer Electronics Control)-functie. Zie in de gebruiksaanwijzing de details voor de bediening van de verbonden apparatuur.

Voorbereidingen

Bevestig dat de HDMI-aansluiting tot stand gebracht is. (⇒ 87, 88)

Power on link

Als de TV ingeschakeld wordt, wordt ook het hoofdtoestel automatisch ingeschakeld. (deze functie werkt niet als OPTICAL of Bluetooth® de bron is.)

Power off link

Als de TV uitgeschakeld wordt, wordt ook het hoofdtoestel automatisch uitgeschakeld. (deze functie werkt niet als OPTICAL of Bluetooth® de bron is.)

Volumeregeling

U kunt het volume regelen met de volume- of mute-knop op de afstandsbediening van de TV. Als de luidsprekers van het hoofdtoestel in TV-luidsprekers veranderd worden, worden de luidsprekers van het hoofdtoestel op mute gezet. Mute zal geannuleerd worden door de luidsprekers van het hoofdtoestel opnieuw te selecteren.

De luidsprekers veranderen

Als het hoofdtoestel wordt ingeschakeld, zullen de tv-luidsprekers automatisch overschakelen naar de luidsprekers van het hoofdtoestel. Als het hoofdtoestel wordt uitgeschakeld, zullen de luidsprekers van het hoofdtoestel automatisch overschakelen naar de tv-luidsprekers.

• De werking kan niet op alle HDMI CEC-apparatuur worden gegarandeerd.

Oplossen van problemen

Voer eerst de onderstaande controles uit voordat u het apparaat laat repareren. Als u over sommige punten twijfelt, of als de aangeduide oplossingen in onderstaande gids het probleem niet verhelpen, raadpleeg dan uw verkoper voor instructies.

Terugkeren naar de fabrieksinstellingen.

Als het hoofdtoestel is ingeschakeld, houd [U/I] op het hoofdtoestel dan langer dan 4 seconden ingedrukt. (Alle controlelampjes zullen knipperen tot het systeem opnieuw opstart.)

Als dit systeem niet naar behoren werkt, zet de instellingen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien wordt verholpen.

• De code van de afstandsbediening zal opnieuw op code 1 komen te staan als dit systeem opnieuw op de fabrieksinstellingen wordt gezet. Om de code van de afstandsbediening te veranderen, raadpleegt u pagina 99.

Algemene bediening

Geen stroom.

Wacht na het aansluiten van het netsnoer ongeveer 10 seconden alvorens het toestel in te schakelen. - Trek het netsnoer gedurende 10 seconden UIT het stopcontact en steek het vervolgens weer naar binnen. - Als u het hoofdtoestel heeft ingeschakeld en dit daarna onmiddellijk wordt uitgeschakeld, trek het netsnoer dan uit het stopcontact en raadpleeg uw verkoper. - Als het hoofdtoestel niet wordt ingeschakeld wanneer de tv wordt ingeschakeld (HDMI CEC), schakel het hoofdtoestel dan met de hand in.

• De batterij is leeg. Vervang de batterij met een nieuwe. (⇒ 86)
• Het is mogelijk dat het isolatiefolie niet verwijderd is. Verwijder het isolatiefolie. (⇒ 86)
• Het kan nodig zijn om de code van de afstandsbediening opnieuw in te stellen nadat de batterij van de afstandsbediening is verwisseld. (⇒ 99)
• Gebruik de afstandsbediening binnen het correcte werkbereik. (⇒ 86)

Het hoofdtoestel wordt automatisch op stand-by geschakeld.

De "Automatische stroomuitschakeling"-functie is ingeschakeld.

Het hoofdtoestel zal na ong. 20 minuten automatisch naar de stand-by-modus schakelen als er geen signaal binnenkomt en er geen handeling wordt verricht. Raadpleeg pagina 99 om deze functie uit te schakelen.

De aan HDMI CEC gekoppelde werking werkt niet langer correct.

• Controleer de instelling van de verbonden apparaten.
• Schakel de HDMI CEC-functie op de verbonden apparaten in.
• Selecteer dit systeem als de luidspreker in het HDMI CEC-menu van de TV.
• Als de HDMI-verbindingen veranderd worden, na het uitschakelen van de stroom of nadat het netsnoer eruit gehaald is, kan het zijn dat HDMI CEC niet correct werkt. Zet alle inrichtingen die aangesloten zijn op de TV met een HDMI-kabel aan en zet vervolgens de TV aan. Zet de HDMI CEC-instellingen van de TV uit en vervolgens weer aan. Raadpleeg voor meer instructies de gebruiksaanwijzing van de TV. Terwijl het hoofdtoestel en de TV met de HDMI-kabel verbonden zijn, zet u de TV aan en vervolgens trekt u het netsnoer van het hoofdtoestel uit het stopcontact en steekt u het er weer in.

Bluetooth®

Het paren kan niet uitgevoerd worden.

Controleer de toestand van het Bluetooth®-apparaat.

Het apparaat kan niet aangesloten worden.

• Het paren van het apparaat verliep zonder succes of de registratie werd vervangen. Probeer het apparaat opnieuw te paren. (⇒ 96)
• Het kan zijn dat dit systeem op een ander apparaat aangesloten is. Sluit het andere apparaat af en probeer het apparaat opnieuw te paren.

Het apparaat is aangesloten maar er komt geen audio uit dit systeem.

Voor sommige ingebouwde Bluetooth®-apparaten dient u de audio-uitgang met de hand op "SC-HTB688", "SC-HTB494" of "SC-HTB488" te zetten. Lees voor details de handleiding van het apparaat.

Het geluid wordt onderbroken.

• Het apparaat bevindt zich buiten het communicatiebereik van 10 m. Plaats het Bluetooth®-apparaat dichterbij het hoofdtoestel.
• Neem alle obstakels tussen het hoofdtoestel en het apparaat weg.
• Andere apparaten die van de 2,4 GHz-frequentieband gebruik maken (draadloze router, magnetronoven, draadloze telefoons, enz.) veroorzaken interferentie. Breng het Bluetooth®-apparaat dichter bij het hoofdtoestel en op afstand van andere apparaten.

Als bovenstaande het probleem niet verhelpt, kunt u het probleem misschien oplossen door dit toestel en het Bluetooth®-apparaat opnieuw met elkaar te verbinden. (⇒ 96)

Geluid

Geen geluid (of beeld).

• Schakel de muting UIT. (⇒ 98)
• Controleer de aansluitingen met de andere apparaten. (⇒ 87, 88) Zorg ervoor dat het ontvangen audio-signaal compatibel is met dit apparaat. (⇔ 104)
• Schakel dit apparaat UIT en weer aan.
• Als het hoofdtoestel alleen via een HDMI-kabel met de TV verbonden is, controleer dan of de HDMI-aansluiting van de TV het label "HDMI (ARC)" heeft. Anders moet u de verbinding tot stand brengen met de optische digitale audiokabel. (⇒ 87, 88)
• Als de aansluitingen correct zijn, zou er een probleem met de kabels kunnen zijn. Breng de aansluiting opnieuw tot stand met andere kabels.
• Controleer de instellingen van de audio-output op het aangesloten apparaat.

De dual audio kan niet worden veranderd van hoofdgeluidsspoor naar secundair geluidsspoor.

Als de van het aangesloten apparaat ontvangen audio niet "Dolby Dual Mono" is, of als de instelling van de geluidsuitgave niet "Bitstream" is, kan de instelling niet vanaf dit systeem worden veranderd. Verander de instelling op het aangesloten apparaat.

Het volume is laag wanneer het hoofdtoestel wordt ingeschakeld.

"Volumebegrenzing" is ingeschakeld.

Als het hoofdtoestel uitstaat met de volume-instelling in de bovenste helft (boven 50), zal het hoofdtoestel automatisch het volume zachter zetten tot op de helft (50) wanneer het wordt ingeschakeld. (⇒ 99)

Het geluid loopt achter bij het beeld.

Als dit toestel, afhankelijk van de TV, via Bluetooth met de TV verbonden is, kan het zijn dat het geluid dat uit dit toestel komt aansluit bij het beeld van de TV. Verbind dit toestel en de TV met een HDMI-kabel/optisch digitale audiokabel. (⇒ 87,88)

Er is geen geluid.

De stroom van het hoofdtoestel wordt automatisch uitgeschakeld.

(Wanneer dit hoofdtoestel een probleem detecteert, wordt een veiligheidsmaatregel geactiveerd en wordt het hoofdtoestel automatisch naar de standby-modus geschakeld.)

• Er is een probleem met de versterker. Is het volume erg hoog?

Zo ja, zet het volume dan lager. - Staat dit apparaat op een extreme warme plek? Zo ja, verplaats het apparaat dan naar een koelere plek en wacht een paar minuten en probeer het dan opnieuw aan te zetten. - Knippert het "SURROUND"-controlelampje? Als dat zo is, dan is de temperatuur van dit toestel hoog. Wacht tot de temperatuur daalt en het knipperen stopt.

Als het probleem blijft aanhouden, controleer dan de status van het controlelampje, schakel dit systeem uit, trek het netsnoer uit het stopcontact en raadpleeg uw verkoper. Onthoud de status van het controlelampje en informeer de verkoper hierover.

Actieve subwoofer

Geen stroom.

Controleer of het netsnoer van de actieve subwoofer correct is aangesloten.

Als de subwoofer wordt ingeschakeld, wordt hij onmiddellijk uitgeschakeld.

Neem het netsnoer uit het stopcontact en raadpleeg uw verkoper.

• Controleer of de actieve subwoofer is ingeschakeld.
• Controleer of het WIRELESS LINK-controlelampje brandt. (=> 96)

Het WIRELESS LINK-controlelampje brandt niet.

• Er is geen verbinding tussen het hoofdtoestel en de actieve subwoofer. Controleer of het hoofdtoestel is ingeschakeld.
• De actieve subwoofer en het hoofdtoestel zijn misschien niet correct gepaard. Probeer het volgende. (draadloos paren)

① Schakel het hoofdtoestel in. Houd [I/D SET] op de zijkant van de actieve subwoofer langer dan 3 sec. ingedrukt. (Het controlelampje van de draadloze koppeling zal knipperen.) ③ Druk achtereenvolgens op [MUTE], [SOUND], [MUTE], [HDMI (ARC)]*.

• Binnen 3 sec.

(De controlelampjes “”, “OPTICAL” en

"HDMI (ARC)" zullen cyclisch knipperen op het hoofdtoestel.)

Als het draadloos paren succes heeft, zullen de controlelampjes *, "OPTICAL" en "HDMI (ARC)" uitgeschakeld worden.

Raadpleeg uw verkoper als het probleem blijft duren.

Verzorging van het apparaat

Reinig dit systeem met een zachte, droge doek. - Als het apparaat erg vuil is, wring dan een met water bevochtigde doek goed uit en veeg het vuil weg. Neem het apparaat vervolgens met een droge doek af. - Gebruik een zachte doek voor de reiniging van de luidsprekers. Gebruik geen tissues of andere materialen (handdoeken, enz.) die uiteen kunnen vallen. Er zouden kleine korreltjes in de luidsprekerafdekking kunnen terechtkomen. - Gebruik nooit alcohol, verfverdunner of benzine om dit systeem te reinigen. - Wanneer u een chemisch geïmpregneerde doek gebruikt, lees dan zorgvuldig de instructies die bij de doek worden geleverd.

Weggooien of verhuizen van dit systeem

Het hoofdtoestel kan de informatie van de gebruikersinstellingen behouden. Als u dit toestel wegdoet, of wanneer u het weggooit of wanneer u het aan iemand anders geeft, volg dan de procedure om alle instellingen weer op de fabrieksinstellingen te zetten en om de gebruikersinstellingen te wissen. (⇒ 100 "Terugkeren naar de fabrieksinstellingen.")

• De bedieningshistorie kan opgenomen worden in het geheugen van het hoofdtoestel.

Licenties

Dolby, Dolby Audio en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories.

Zie voor DTS-octrooien http://patents.dts.com. Geproduceerd onder licentie van DTS Licensing Limited. DTS, het Symbool en DTS en het Symbool zijn geregistreerde handelsmerken en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.

De begrippen HDMI, HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.

Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het bezit zijn van Bluetooth SIG, Inc. en ieder gebruik van dergelijke merken door Panasonic Corporation vindt plaats onder licentie.

Andere handelsmerken en handelsnamen zijn die van de respectievelijke eigenaren.

Verlichting van de controlelampjes

De controlelampjes zullen de staat van dit systeem aangeven door te knipperen. De aanduidingen van de controlelampjes, zoals hieronder getoond, worden tijdens normale werkomstandigheden weergegeven. Ze hebben geen betrekking op de aanduidingen van een probleem.

Controlelampje

STANDARD

MUSIC

CINEMA

NEWS

VOICE

Het controlelampje knippert gedurende 5 sec.

• Als de instelling ingeschakeld is ("Automatische uitschakeling", "Bluetooth® stand-by" en "Volumebegrenzing") (⇒ 99) - Als het audioformaat Dolby Digital is (⇒ 98)

Het controlelampje knippert gedurende 5 sec.

• Als de installatie uitgeschakeld is ("Automatische stroomuitschakeling", "Bluetooth® stand-by" en "Volumebegrenzung") (⇒ 99)
• Als het audioformaat PCM is (⇒ 98)

Het controlelampje knippert gedurende 5 sec.

• Als het audioformaat DTS® is (⇒ 98)

Het controlelampje knippert gedurende 10 sec.

• Als de afstandsbediening code 1 is (⇒ 99)

Het controlelampje knippert gedurende 5 sec.

• Als de dual audio het hoofdgeluidsspoor is (⇒ 98)

Het controlelampje knippert gedurende 5 sec.

• Als de dual audio secundair is (⇒ 98)

De controlelampjes knipperen gedurende 5 sec.

• Als de dual audio hoofd+secundair is (⇒ 98)

De controlelampjes knipperen gedurende 10 sec.

• Als de afstandsbediening code 2 is (⇒ 99)

De controlelampjes knipperen tot het systeem opnieuw van start gaat.

• Als het hoofdtoestel gereset is (⇒ 100)

De controlelampjes knipperen continu.

• Als het geluid uitgezet of vervormd is (⇒ 98)

De controlelampjes knipperen 10 keer.

• Als de actieve subwoofer geen verbinding kon maken (⇒ 102)

Het Bluetooth®-lampje knippert snel.

• Als het hoofdtoestel gereed is voor pairing (⇒ 96)

Het Bluetooth®-lampje knippert langzaam.

• Als het hoofdtoestel in afwachting van de verbinding is (⇒ 96)

Het Bluetooth®-lampje wordt geschakeld.

• Als het hoofdtoestel verbonden is met een Bluetooth®-apparaat (⇒ 96)

Over Bluetooth®

Panasonic stelt zich niet aansprakelijk voor gegevens en/of informatie die gecompromitteerd worden tijdens een draadloze uitzending.

Gebruikte frequentieband

Dit systeem gebruikt de 2,4 GHz-frequentieband.

Certificatie van dit apparaat

• Dit systeem is in overeenstemming met de frequentiebeperkingen en heeft een certificaat ontvangen dat op de frequentiewetten gebaseerd is, dus toestemming voor een draadloze werking is niet noodzakelijk.
• De volgende handelingen zijn in sommige landen wettelijk strafbaar:
• Demonteren of wijzigen van het toestel.
• Verwijderen van de specificatie-aanduidingen.

Gebruiksbeperkingen

• De draadloze uitzending en/of het gebruik met alle toestellen die met Bluetooth® zijn uitgerust, worden niet gegarandeerd.
• Alle apparaten moeten in overeenstemming zijn met de normen die bepaald zijn door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en de instellingen van een apparaat, kan het gebeuren dat het apparaat er niet in slaagt de verbinding tot stand te brengen of kunnen bepaalde bedieningen anders verlopen.
• Dit systeem ondersteunt de veiligheidskenmerken van Bluetooth®, maar het kan zijn dat deze beveiliging niet voldoende is, afhankelijk van de werkomgeving en/of de instellingen. Wees voorzichtig bij het draadloos versturen van gegevens naar dit systeem.
• Dit systeem kan geen gegevens naar een Bluetooth®-apparaat sturen.

Gebruiksbereik

Gebruik dit apparaat binnen een bereik van 10 m. Het bereik kan afnemen, afhankelijk van de omgeving, obstakels of interferentie.

Interferentie afkomstig van andere apparatuur

• Het kan zijn dat dit systeem niet naar behoren werkt en dat er dan problemen ontstaan, zoals ruis en verspringen van het geluid, wegens interferentie van de radiogolven als het hoofdtoestel zich bij andere Bluetooth®-apparaten bevindt of bij apparaten die ook gebruik maken van de 2,4 GHz-band.
• Het kan zijn dat dit systeem niet naar behoren werkt als er te sterke radiogolven van een zendstation, enz., in de nabijheid zijn.

Bedoeld gebruik

• Dit systeem is alleen bedoeld voor normaal, algemeen gebruik.
• Gebruik dit systeem niet in de nabijheid van apparatuur of in een omgeving die gevoelig is voor interferentie van radiofrequentie (bijvoorbeeld op vliegvelden, in ziekenhuizen, laboratoria, enz.).

Technische gegevens

VERSTERKERGEDEELTE

RMS-uitgangsvermogen: Dolby Digital-modus

HTB688

Voor kanaal (L, R kanaal)

60 W per kanaal (6 Ω), 1 kHz, 10% THD

Middelste kanaal (C kanaal)

60 W per kanaal (6 Ω), 1 kHz, 10% THD

Subwoofer kanaal

120 W per kanaal (3 Ω), 100 Hz, 10% THD

Totale stroom voor RMS Dolby Digital-modus 300 W

HTB494 HTB488

Voor kanaal (L, R kanaal)

50 W per kanaal (6 Ω), 1 kHz, 10% THD

Subwoofer kanaal

100 W per kanaal (3 Ω), 100 Hz, 10% THD

Totale stroom voor RMS Dolby Digital-modus 200 W

AANSLUITINGSECTIE

HDMI uitgang (ARC)

Output-connector

Type A (19 pinnen)

Digitale audio-ingang

1

Optische aansluiting

Bemonsteringsfrequentie

Alleen voor service.

Stroomverbruik

HTB688

Hoofdtoestel 30 W

Actieve subwoofer 20 W

HTB494 HTB488

Hoofdtoestel 19 W

Actieve subwoofer 18 W

In de stand-by status

Hoofdtoestel

Als Bluetooth® stand-by uit staat

Ong. 0,5 W

Als Bluetooth® stand-by aan staat

Ong. 2 W

Indien alle bedrade netwerkpoorten verbonden zijn en alle draadloze netwerken geactiveerd zijn in netwerk stand-by:

HTB688

Ong. 6,2 W

HTB494

Ong. 5,1 W

Actieve subwoofer

Ong. 0,5 W

HTB688

Indien draadloos geactiveerd in network stand-by

Ong. 3 W

HTB494 HTB488

Indien draadloos geactiveerd in network stand-by

Ong. 2,3 W

Stroomtoevoer AC 220 V tot 240 V, 50 Hz

Voor lay-out tafelbovenkant

853 mm × 60,5 mm × 90 mm

Voor lay-out muurmontage

853 mm × 60,5 mm × 111 mm

Actieve subwoofer

Voor lay-out tafelbovenkant: ca. 2,3 kg

Voor lay-out muurmontage: ca. 2,4 kg

HTB494 HTB488

Voor lay-out tafelbovenkant: ca. 1,9 kg

Voor lay-out muurmontage: ca. 2,0 kg

Actieve subwoofer

Bedrijfstemperatuurbereik

ca. 4,8 kg

Bedrijfsvochtigheidsbereik

0 °C tot +40 °C

20% tot 80% RV (geen condensatie)

LUIDSPREKERGEDEELTE

Voorluidspreker (ingebouwd)

Volledig bereik

4,5 × 12 cm (kegeltype) × 1 per kanaal.

Middenluidspreker (ingebouwd) HTB688

Volledig bereik

4,5 × 12 cm (kegeltype) × 1

Actieve subwoofer

Woofer

16 cm kegeltype × 1

DRAADLOOS GEDEELTE

Draadloze module

Frequentiebereik

2404 MHz tot 2478 MHz

Maximum RF-stroom

-0.09 dBm

Aantal kanalen

38

Bluetooth®

Versie

Bluetooth® Ver.4.0

Klasse

Klasse 2

Ondersteunde profielen

A2DP

Frequenieband

2402 MHz tot 2480 MHz

Maximum RF-stroom

7,1 dBm

Bedieningsafstand

10 m Zichtlijn

• De specificaties kunnen zonder waarschuwing vooraf worden gewijzigd. Gewicht en afmetingen zijn bij benadering.
• De totale harmonische vervorming wordt gemeten door een digitale spectrumanalysator.
