Type product	Soundbar (hoofdluidspreker)
Model	SC-HTB400 (SCHTB400)
Afmetingen (op meubel zonder voet)	962 x 56 x 120 mm (B x H x D)
Afmetingen (op meubel met voet)	962 x 63 x 120 mm
Afmetingen (muurmontage)	962 x 66 x 132 mm
Gewicht (op meubel)	3,8 kg
Gewicht (muurmontage)	4,0 kg
Voeding	AC 220-240 V, 50 Hz
Verbruik (stand-by, BT STANDBY uitgeschakeld)	0,5 W
Verbruik (stand-by, BT STANDBY ingeschakeld)	2,0 W
Versterkervermogen (RMS, Dolby Digital)	160 W totaal (voor 40 W x 2, subwoofer 40 W)
Connectiviteit	HDMI TV (ARC), digitale optische audio-ingang, USB-poort (firmware-update)
Bluetooth	Versie 4.2, klasse 2, bereik 10 m, codec SBC
Ondersteunde audioformaten (HDMI ARC)	LPCM 2 kanalen, Dolby Digital
Ondersteunde audioformaten (optisch)	LPCM 2 kanalen, Dolby Digital
Geluidsmodi	Standaard, Muziek, Film, Nieuws, Stem, Surround (AAN/UIT), Bass Boost, Duidelijke dialoog
HDMI CEC-functies	Gekoppeld in-/uitschakelen, volume regelen, luidsprekers wisselen
Montagemogelijkheden	Op meubel (met of zonder voet) of aan de muur (haken meegeleverd, schroeven niet meegeleverd)
Bedrijfstemperatuur	0 °C tot 40 °C
Veiligheidsklasse	Klasse II (dubbele isolatie)
Meegeleverde accessoires	Afstandsbediening (batterij CR2025 inbegrepen), 2 muurhaken, 2 voeten, 6 schroeven

Veelgestelde vragen - SCHTB400 PANASONIC

Hoe sluit ik de soundbar aan op mijn televisie?

Gebruik een snelle HDMI-kabel om de HDMI TV (ARC)-aansluiting van de soundbar aan te sluiten op de ARC-aansluiting van de tv. Als uw tv geen ARC ondersteunt, sluit dan een digitale optische audiokabel aan. Zorg ervoor dat de tv is ingesteld om audio via HDMI/optisch uit te voeren.

Hoe koppel ik een smartphone via Bluetooth?

Zet de soundbar aan en schakel Bluetooth in op uw smartphone. Druk op de PAIRING-knop op de afstandsbediening totdat « PAIR » verschijnt. Selecteer « SC-HTB400 » in de Bluetooth-lijst van uw smartphone. Als er om een code wordt gevraagd, voer dan « 0000 » in.

Wat te doen als het geluid niet synchroon loopt met het beeld?

Geef de voorkeur aan een HDMI- of optische verbinding in plaats van Bluetooth. Bluetooth kan vertraging veroorzaken. Als het probleem aanhoudt, controleer dan de audio-instellingen van de tv (Bitstream- of PCM-modus).

Hoe maak ik de soundbar schoon?

Haal de stekker uit het stopcontact voordat u gaat schoonmaken. Gebruik een zachte, droge doek. Bij hardnekkig vuil, bevochtig de doek lichtjes en veeg daarna af. Gebruik nooit alcohol, thinner of benzine. Gebruik voor de roosters een fijne doek om te voorkomen dat er vezels achterblijven.

De lampjes van de afstandsbediening werken niet, wat moet ik doen?

Controleer of de batterij op de juiste manier is geplaatst (+ naar boven) en of het isolatiefolie bij het eerste gebruik is verwijderd. Als de batterij bijna leeg is, vervang deze dan door een nieuwe CR2025. Als het probleem aanhoudt, wijzig dan de code van de afstandsbediening (druk tegelijkertijd 4 seconden op MUTE en OK).

Hoe reset ik de soundbar?

Houd de AAN/UIT-knop op het hoofdapparaat minstens 10 seconden ingedrukt totdat « RESET » verschijnt. Het apparaat start opnieuw op. Hiermee worden alle instellingen en koppelingscodes gewist.

Kan ik de soundbar aan de muur bevestigen?

Ja, gebruik de meegeleverde muurhaken. Bevestig de haken aan de achterkant van de soundbar en schroef vervolgens twee geschikte schroeven in de muur (minimum draagvermogen 30 kg). Hang de soundbar aan de schroeven. Meet: de gaten zijn horizontaal 53 mm uit elkaar. Zorg dat u een waterpas gebruikt.

Wat betekent de foutcode « F61 »?

De code F61 duidt op een probleem met de versterker. Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een gekwalificeerde technicus. Probeer niet zelf te repareren.

Hoe schakel ik de automatische stand-by uit?

Druk meerdere keren op SETUP om « AUTO OFF » te selecteren en druk vervolgens op OK. Kies « OFF » met de ▲/▼-toetsen en bevestig. Zo wordt de soundbar niet automatisch uitgeschakeld na 20 minuten inactiviteit.

De soundbar gaat niet aan, wat moet ik doen?

Wacht na het aansluiten van de stroomkabel ongeveer 10 seconden voordat u op de aan/uit-knop drukt. Als hij onmiddellijk uitschakelt, haal dan de stekker 10 seconden uit het stopcontact en steek hem er weer in. Als het probleem aanhoudt, raadpleeg dan een verkoper.

GEBRUIKSAANWIJZING SCHTB400 PANASONIC

Deze afbeelding geeft de SC-HTB400 weer.

Dank u voor de aankoop van dit product.

Gelieve deze gebruiksaanwijzing aandachtig door te lezen voor een optimale prestatie en een veilig gebruik van het systeem.

Bewaar deze gebruiksaanwijzing.

Hartelijk dank voor de aankoop van dit apparaat.

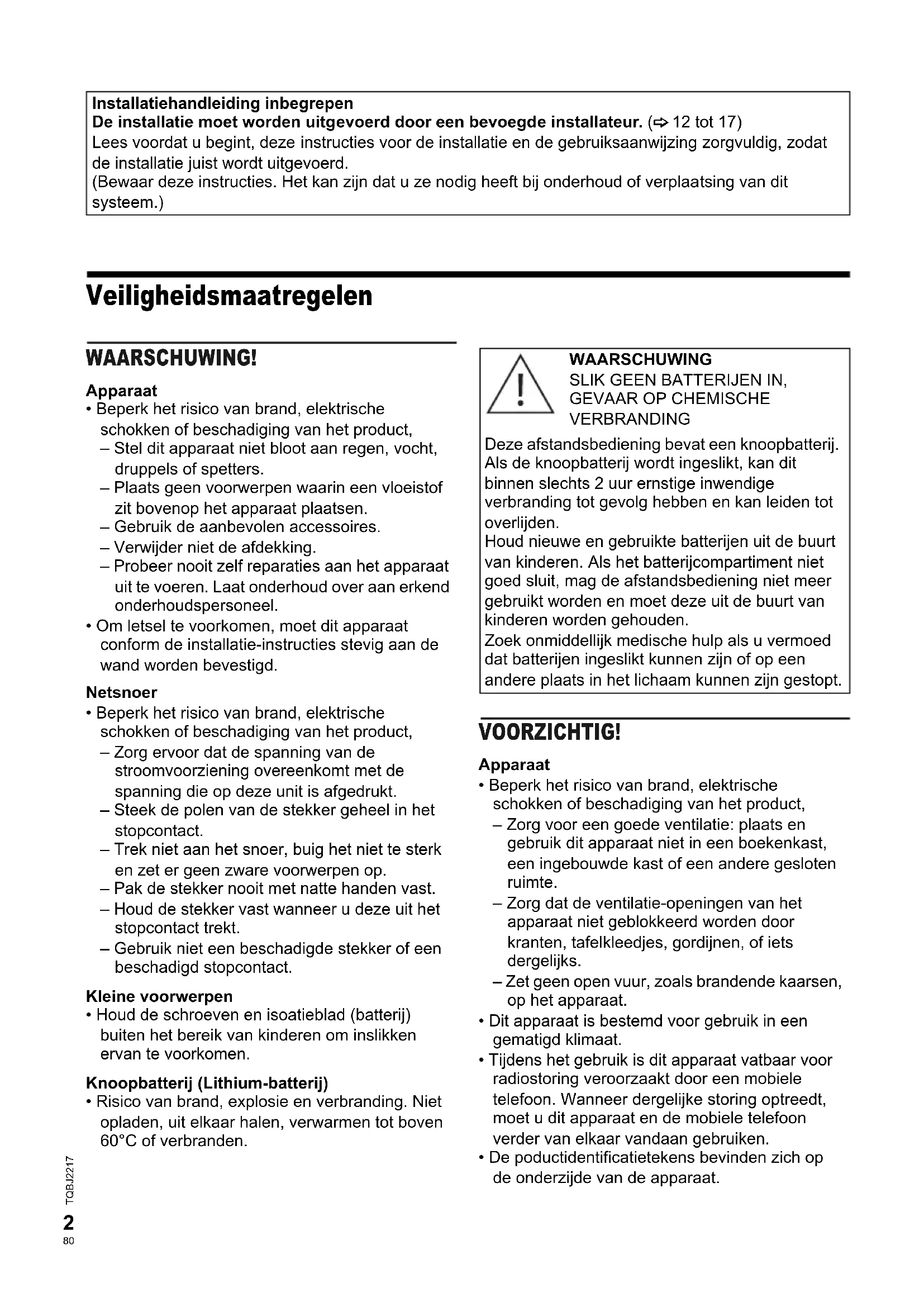

Installatiehandleiding inbegrepen

De installatie moet worden uitgevoerd door een bevoegde installateur. (Zie pagina 12 tot 17)

Lees voordat u begint, deze instructies voor de installatie en de gebruiksaanwijzing zorgvuldig, zodat de installatie juist wordt uitgevoerd.

Bewaar deze instructies. Het kan zijn dat u ze nodig heeft bij onderhoud of verplaatsing van dit systeem.

Veiligheidsmaatregelen

WAARSCHUWING!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product.
• Stel dit apparaat niet bloot aan regen, vocht, druppels of spetters.
• Plaats geen voorwerpen waarin een vloeistof zit bovenop het apparaat.
• Gebruik de aanbevolen accessoires.
• Verwijder niet de afdekking.
• Probeer nooit zelf reparaties aan het apparaat uit te voeren. Laat onderhoud over aan erkend onderhoudspersoneel.
• Om letsel te voorkomen, moet dit apparaat conform de installatie-instructies stevig aan de wand worden bevestigd.

Netsnoer

• Beperk het risico van brand, elektrische schokken of beschadiging van het product. Zorg ervoor dat de spanning van de stroomvoorziening overeenkomt met de spanning die op deze unit is afgedrukt.
• Steek de polen van de stekker geheel in het stopcontact. Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op. Pak de stekker nooit met natte handen vast.
• Houd de stekker vast wanneer u deze uit het stopcontact trekt.
• Gebruik geen beschadigde stekker of een beschadigd stopcontact.

Kleine voorwerpen

• Houd de schroeven en isolatieblad (batterij) buiten het bereik van kinderen om inslikken ervan te voorkomen.

Knoopbatterij (Lithium-batterij)

• Risico van brand, explosie en verbranding. Niet opladen, uit elkaar halen, verwarmen tot boven 60°C of verbranden.

WAARSCHUWING

SLIK GEEN BATTERIJEN IN, GEVAAR OP CHEMISCHE VERBRANDING

Deze afstandsbediening bevat een knoopbatterij.

Als de knoopbatterij wordt ingeslikt, kan dit binnen slechts 2 uur ernstige inwendige verbranding tot gevolg hebben en kan leiden tot overlijden.

Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijcompartiment niet goed sluit, mag de afstandsbediening niet meer gebruikt worden en moet deze uit de buurt van kinderen worden gehouden.

Zoek onmiddellijk medische hulp als u vermoedt dat batterijen ingeslikt kunnen zijn of op een andere plaats in het lichaam zijn gestopt.

VOORZICHTIG!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product. Zorg voor een goede ventilatie: plaats en gebruik dit apparaat niet in een boekenkast, een ingebouwde kast of een andere gesloten ruimte.
• Zorg dat de ventilatie-openingen van het apparaat niet geblokkeerd worden door kranten, tafelkleedjes, gordijnen of iets dergelijks. Zet geen open vuur, zoals brandende kaarsen, op het apparaat.
• Dit apparaat is bestemd voor gebruik in een gematigd klimaat.
• Tijdens het gebruik is dit apparaat vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit apparaat en de mobiele telefoon verder van elkaar vandaan gebruiken.
• De productidentificatietekens bevinden zich op de onderzijde van het apparaat.
• Plaats het apparaat op een horizontale ondergrond waar het niet wordt blootgesteld aan direct zonlicht, hoge temperaturen, sterke vochtigheid of sterke trillingen.
• Dit systeem zou warm kunnen worden bij langdurig gebruik. Dat is normaal. U hoeft zich hierover geen zorgen te maken.

Netsnoer

• De stekker voor het stopcontact is het apparaat om de verbinding te verbreken. Installeer dit apparaat zo, dat de stekker voor het stopcontact onmiddellijk uit het stopcontact getrokken kan worden.

Knoopbatterij (Lithium-batterij)

• Explosiegevaar wanneer de batterij op onjuiste wijze wordt vervangen. Vervang alleen door een batterij van het type dat door de fabrikant wordt aanbevolen.
• Informeer bij de lokale autoriteiten of bij uw leverancier over de juiste manier voor de afvalverwerking van de batterijen.
• Niet verhitten of blootstellen aan vuur.
• Laat de batterij(en) niet gedurende lange tijd achter in een auto die in de zon staat en waarvan de portieren en ramen gesloten zijn.
• Steek de batterij erin met de polen aan de juiste zijde.
• Verwijder de batterij, als u de afstandsbediening lange tijd niet gebruikt. Bewaar de batterijen op een koele, donkere plaats.

De symbolen op dit product (inclusief de accessoires) geven het volgende aan:

Wisselstroom

Apparatuur conform klasse II (de constructie van het product is dubbel geïsoleerd.)

AAN

Stand-by

Conformiteitsverklaring (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product conform de essentiële eisen en andere relevante bepalingen van Richtlijn 2014/53/EU is.

Klanten kunnen een kopie van de originele DoC voor onze RE-producten downloaden vanaf onze DoC-server:

http://www.ptc.panasonic.eu

Neem contact op met de bevoegde vertegenwoordiger:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Duitsland

Type draadloos	Frequentieband	Maximum stroom (dBm e.i.r.p.)
Bluetooth® (hoofdunit)	2402 – 2480 MHz	HTB400 2 dB m HTB600 10 dBm
HTB600 2,4 GHz draadloos system (hoofdunit en actieve subwoofer)	2404 – 2476 MHz	8 dBm

Inhoud

Veiligheidsmaatregelen 2

Geleverde onderdelen 4

Overzicht van de bedieningsfuncties 5

Alles aansluiten 8

Opstelling 12

Draadloze aansluitingen 18

Basisregeling 19

Geluidsmenu 19

Installatiemenu 20

Firmware-updates 21

HDMI CEC 21

Verhelpen van storingen 22

Verzorging van het apparaat 24

Geleverde onderdelen

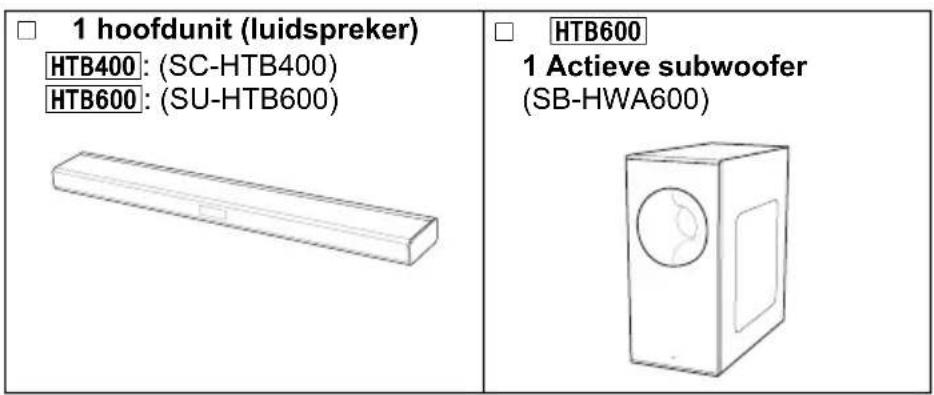

Dit systeem

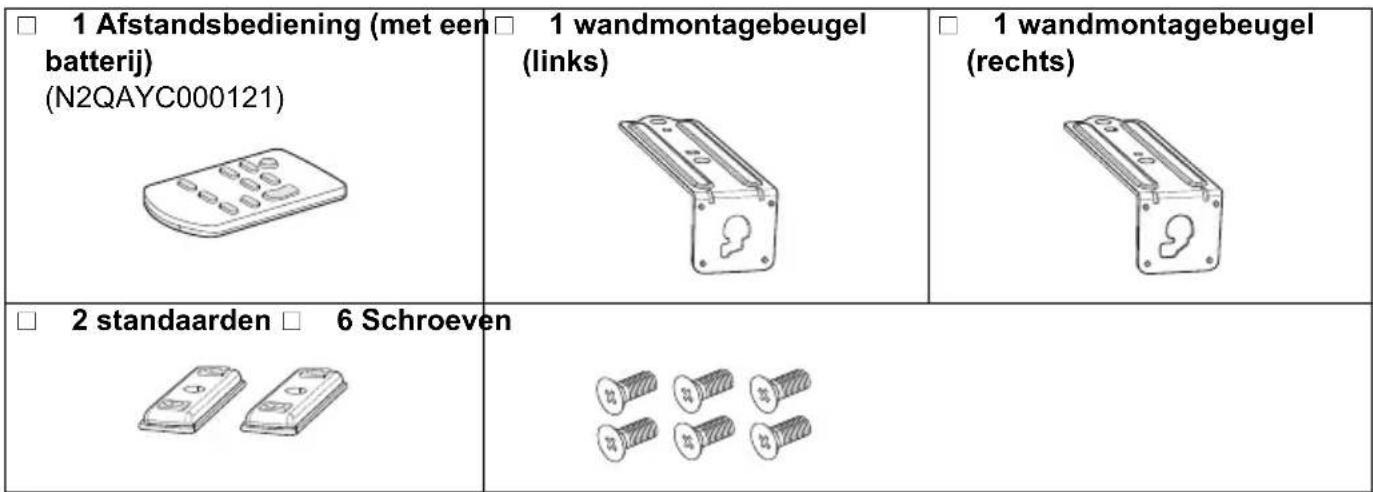

Accessoires

Gelieve te controleren of de volgende accessoires zijn meegeleverd.

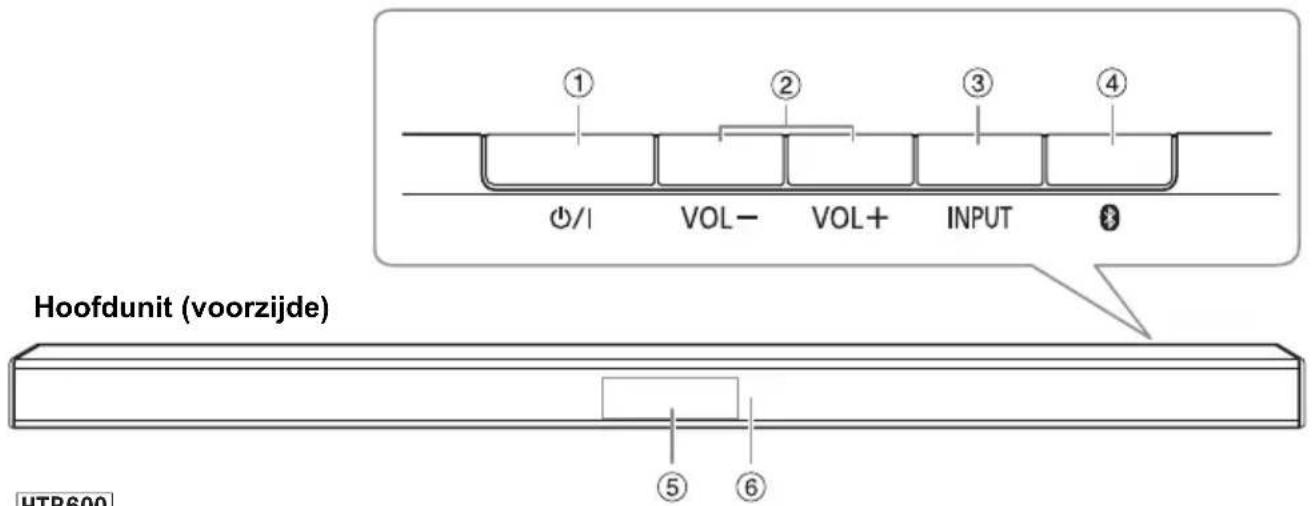

Overzicht van de bedieningsfuncties

Voer de procedures met de afstandsbediening uit. U kunt ook de knoppen op de hoofdunit gebruiken, als deze hetzelfde zijn.

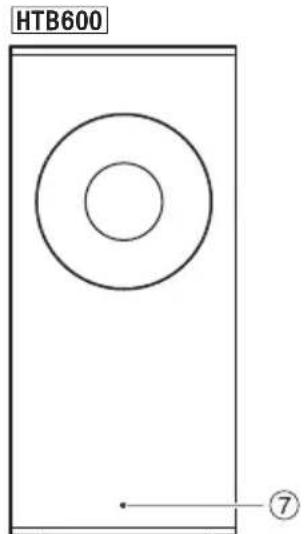

Actieve subwoofer (voorzijde)

① Stand-by/Aan-schakelaar [O/I] Indrukken om het apparaat aan of UIT te schakelen. In de modus Stand-by verbruikt het apparaat nog een geringe hoeveelheid stroom. ② Pas het volumeniveau aan (⇒ 19) ③ Kies de bron voor het ingangssignaal

HTB400

TVBT

HTB600

④ Selecteer het Bluetooth-apparaat als de bron (⇒ 18)

Houd [de knop] ingedrukt om te starten met de Bluetooth-koppeling.

⑤ Displaypaneel

⑥ Sensor afstandsbediening

Richt de afstandsbediening op de sensor van de afstandsbediening zonder belemmeringen ertussen en binnen het werkingsbereik.

Afstand: Minder dan ongeveer 7 m. Hoek: Ongeveer 20° omhoog en omlaag, 30° naar links en naar rechts.

⑦ HTB600

WIRELESS LINK-indicator (⇒ 18)

Opmerking:

Zet geen voorwerpen voor dit systeem. Zet geen voorwerpen bovenop de hoofdunit. Blokkeer voor een goede ventilatie het bovenste oppervlak van de hoofdunit niet. Verwijder regelmatig stof en vuil van dit systeem. (24)

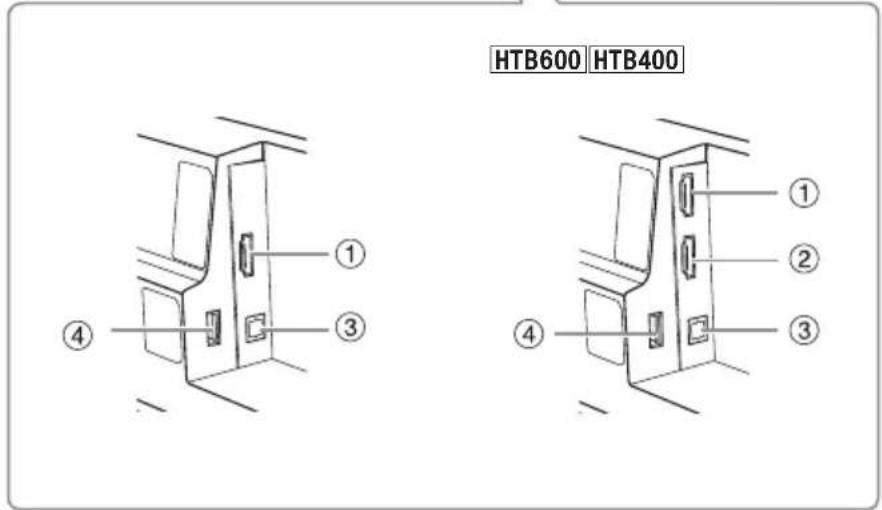

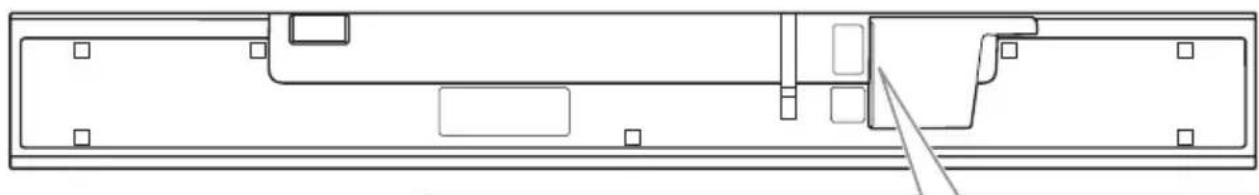

Hoofdunit (onderzijde)

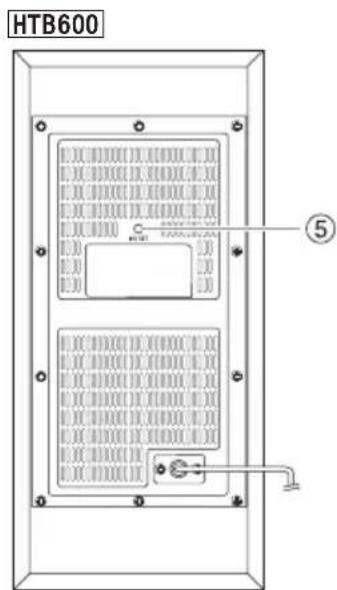

Actieve subwoofer (achterzijde)

① HTB400 HDMI TV (ARC)-aansluiting (geschikt voor ARC) (⇒ 8) HTB600 HDMI AV IN-aansluiting (⇒ 10) ② HTB600 HDMI AV OUT (TV (eARC/ARC))-aansluiting (geschikt voor eARC/ARC) (⇒ 8 tot 10) ③ OPTICAL DIGITAL AUDIO IN-aansluiting (⇒ 9) ④ USB-poort (voor firmware-update) (⇒ 21) ⑤ HTB600 I/D SET-knop

De hoofdunit is standaard al met de actieve subwoofer gekoppeld. Deze knop wordt daarom alleen gebruikt als de hoofdunit en de actieve subwoofer opnieuw gekoppeld moeten worden. (⇔ 23)

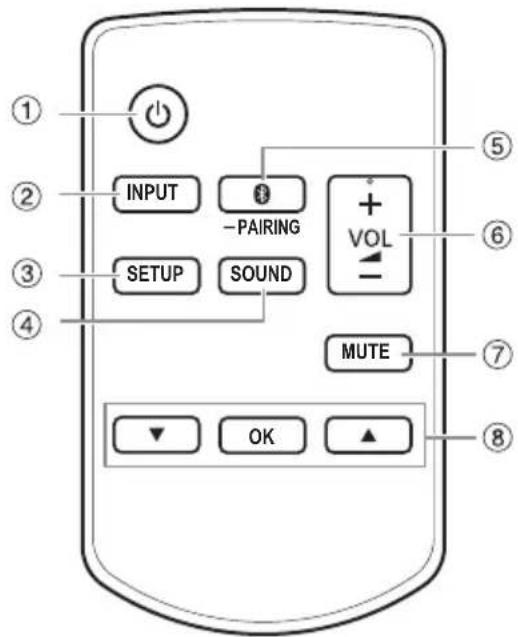

Afstandsbediening

①Zet de hoofdunit aan en uit ② Kies de bron voor het ingangssignaal HTB400 TVBT HTB600 TVBTHDMI

③ Selecteer het installatiemenu (⇒ 20) ④ Selecteer de geluidsstand (⇒ 19) ⑤ Selecteer het Bluetooth-apparaat als de bron (⇒ 18)

Houd [AIRING] ingedrukt om te starten met de Bluetooth®-koppeling.

⑥ Pas het volumeniveau aan (⇔ 19) ⑦ Het geluid onderdrukken (⇒ 19) Kies en bevestig de optie

Voorbereiden van de afstandsbediening

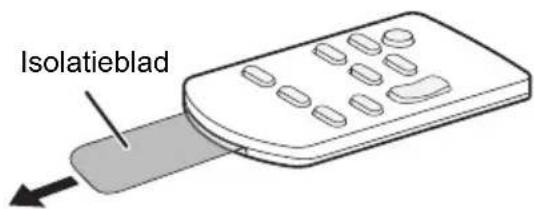

Voor het eerste gebruik

Verwijder het isolatieblad.

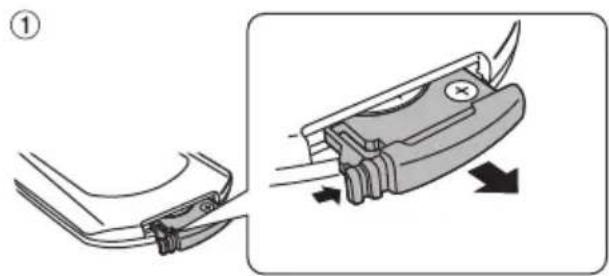

Vervang de batterij

Vervang door een nieuwe batterij

(CR2025-lithiumbatterij).

Plaats een nieuwe batterij met de (+) kant naar boven.

Voorzichtig!

Vermijd de volgende omstandigheden

• Extreem hoge of lage temperaturen tijdens gebruik, opslag of vervoer.
• Vervanging van een batterij met een onjuist type.
• Vernietiging van een batterij in vuur of een hete oven, dan wel mechanisch verbrijzelen of doorzagen van een batterij, kan een explosie tot gevolg hebben.
• Extreem hoge temperaturen en/of extreem lage luchtdruk kunnen een explosie of lekkage van brandbare vloeistof of gas tot gevolg hebben.

Alles aansluiten

Schakel alle apparatuur uit voordat u de aansluiting tot stand brengt.

Componenten en snoeren worden afzonderlijk verkocht.

Sluit het netsnoer pas aan nadat alle andere aansluitingen zijn uitgevoerd.

Gebruik High Speed HDMI-kabels die een bandbreedte van 18 Gbps ondersteunen, voor de aansluiting op apparatuur die compatibel is met 4K en 4K Ultra HD-tv.

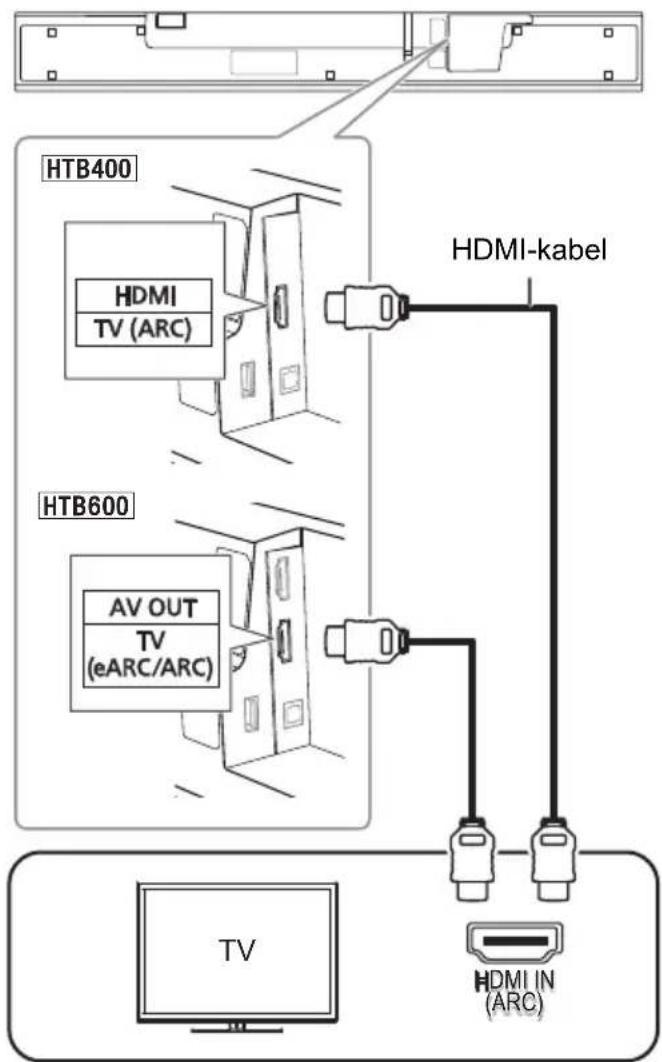

Het tv-toestel aansluiten

Sluit een tv aan die geschikt is voor ARC of eARC.

Sluit aan op de aansluiting van de tv die geschikt is voor ARC of eARC met een High Speed HDMI-kabel die geschikt is voor ARC.

ARC is een HDMI-functie die het mogelijk maakt om met een HDMI-kabel zowel geluid als tv-beelden te verzenden. Het is niet langer nodig om de optische digitale audiokabel te gebruiken, die normaal wordt gebruikt om alleen het geluid van de tv te beluisteren.

Dit systeem ondersteunt eARC, waarmee hogere kwaliteit audio van uw tv die voor eARC geschikt is, naar dit systeem kan worden verzonden.

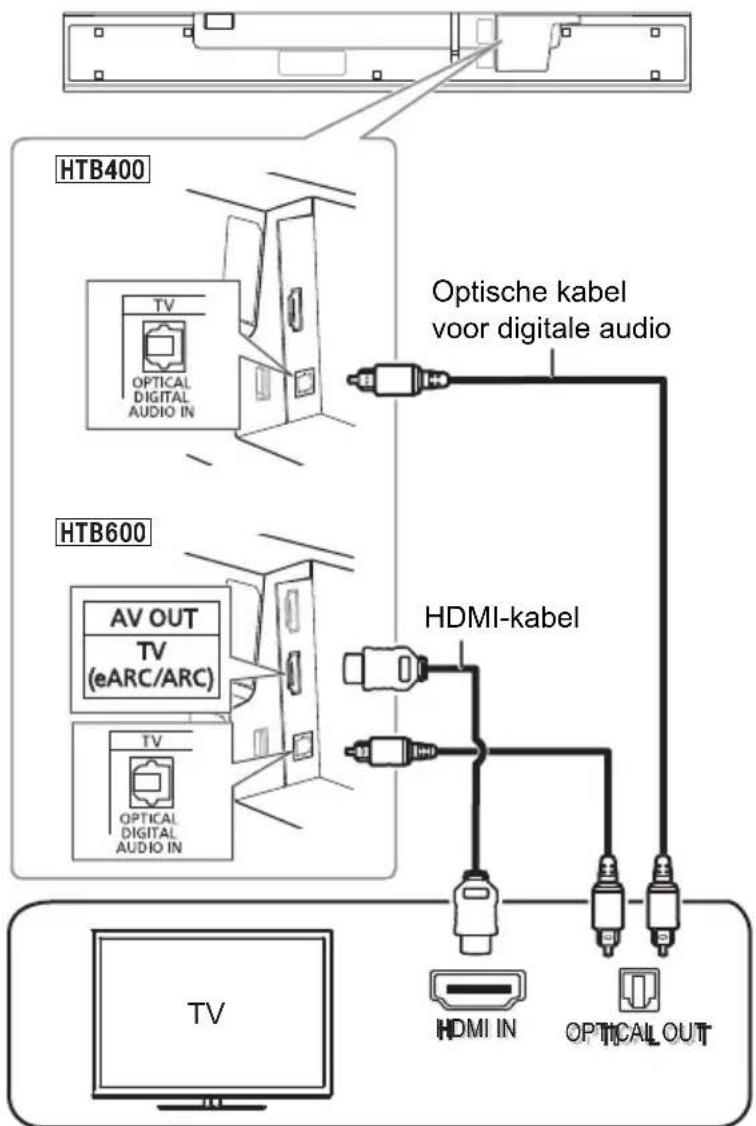

Let bij het aansluiten van de digitale audiokabel goed op de richting en steek het uiteinde correct in de aansluiting.

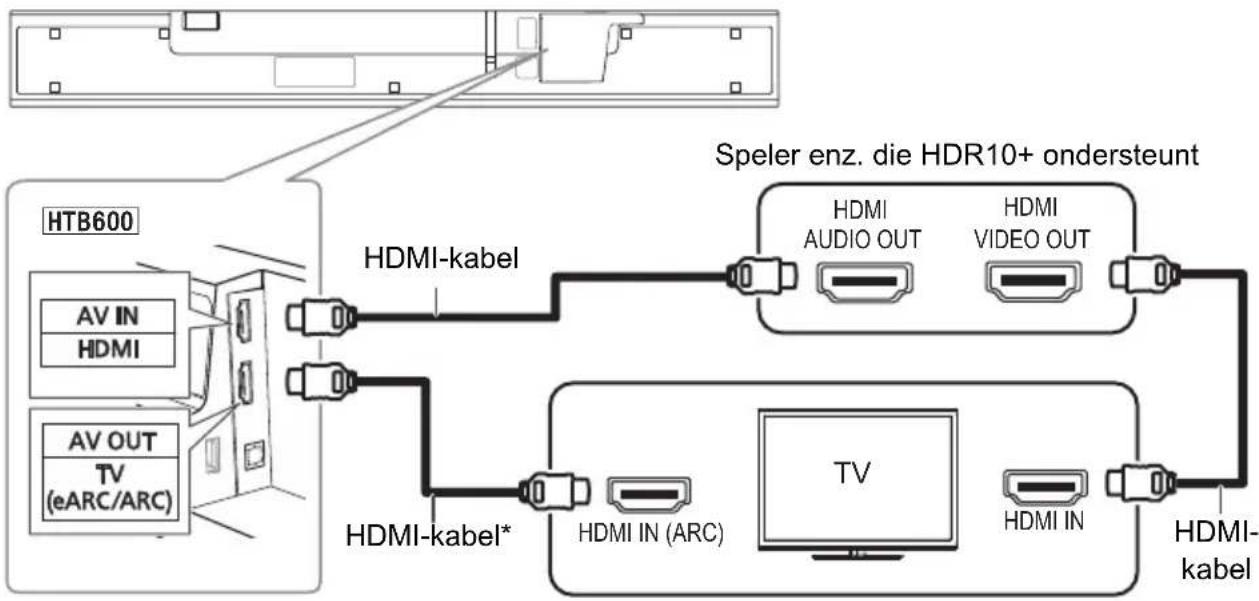

Aansluiting met spelers enz. die HDR10+ ondersteunen

Dit systeem ondersteunt geen HDR10+. Bij aansluiting op een speler, tv enz. die HDR10+ ondersteunen, moet de volgende aansluiting worden gebruikt.

• Let erop dat u de HDMI-kabel aansluit op de voor eARC/ARC geschikte aansluitingen.

Opmerking:

• De naam van de aansluiting kan verschillen, afhankelijk van het apparaat dat HDR10+ ondersteunt. Zie de gebruiksaanwijzing van het ondersteunde apparaat voor meer informatie.
• Gebruik de hierboven vermelde aansluiting als u dit systeem aansluit en vervolgens Netflix niet meer kunt bekijken.

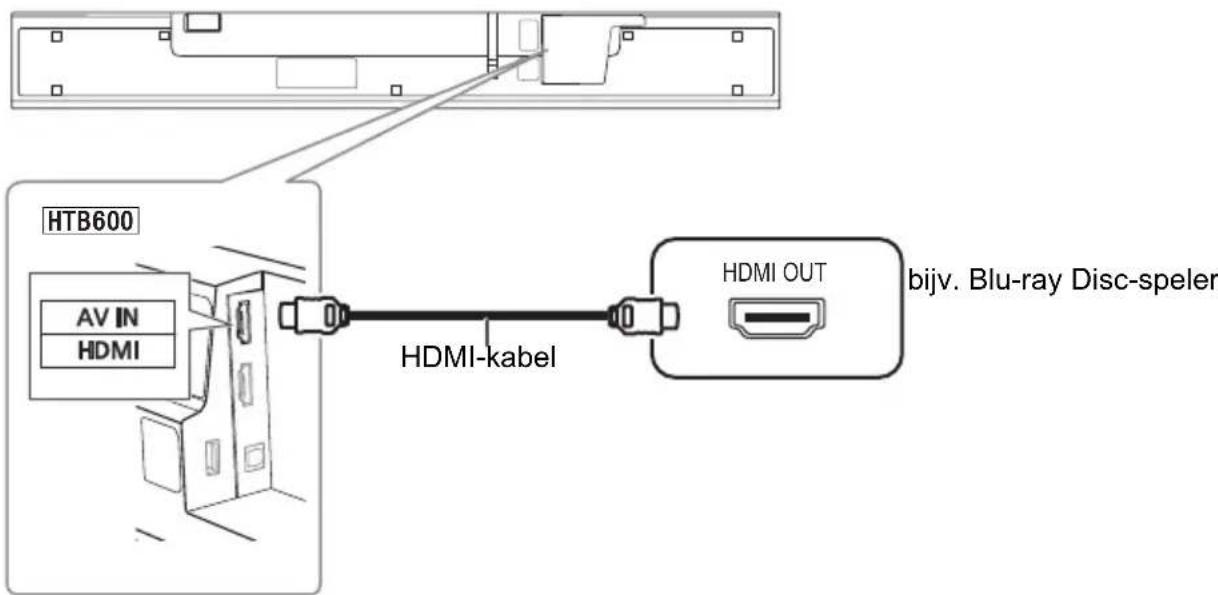

Aansluiting met een apparaat dat geschikt is voor HDMI HTB600

U kunt het audiosignaal van de aangesloten Blu-ray Disc-speler, DVD-speler, settop-box enz. naar dit systeem sturen.

Opmerking:

Zie de gebruiksaanwijzing van het aangesloten apparaat dat geschikt is voor HDMI, voor de benodigde instelling voor uitvoer van video- en audiosignalen. - Dit systeem ondersteunt HDR-videoformaten zoals HDR10, HLG en Dolby Vision.

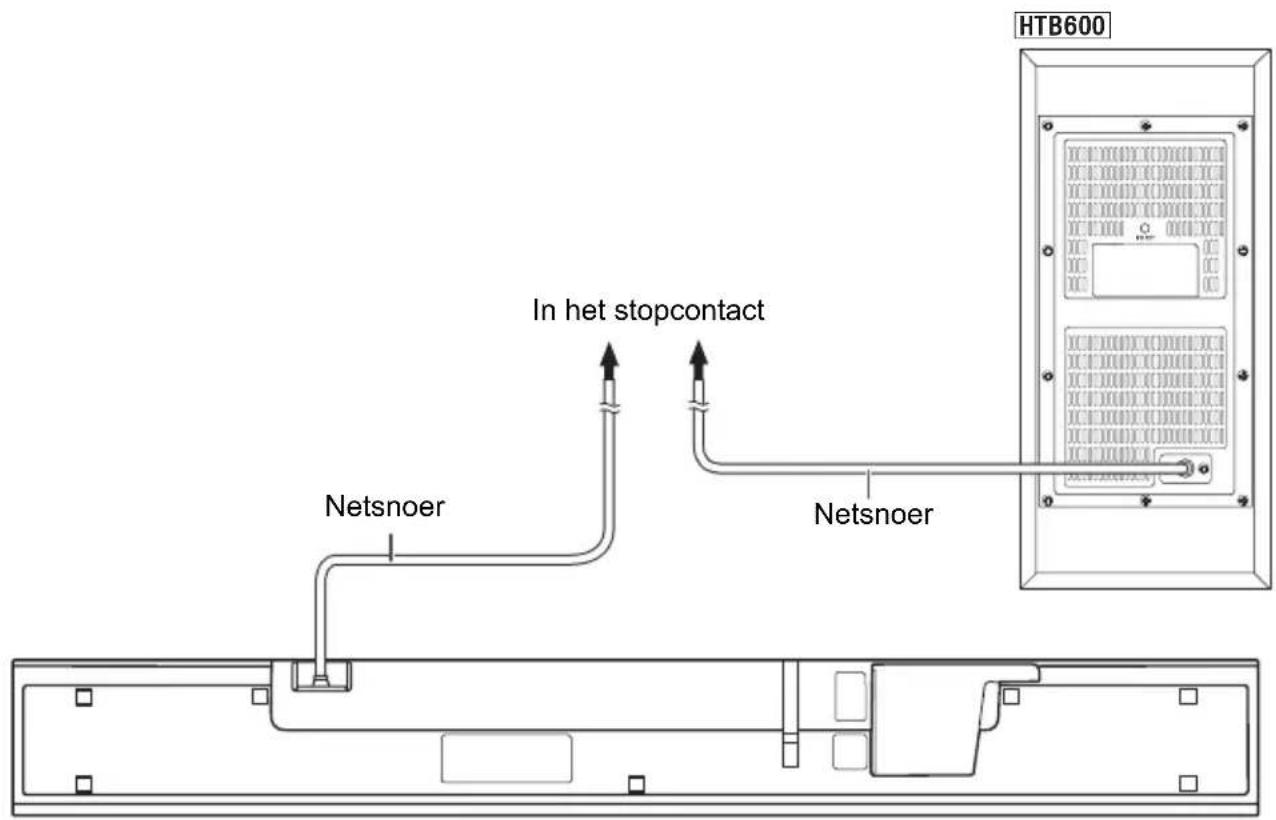

Het netsnoer aansluiten

Stroom besparen

Het systeem verbruikt in de stand-bystand een geringe hoeveelheid stroom. Haal de stekker uit het stopcontact, als u het systeem niet gebruikt.

De hoofdunit zal automatisch overschakelen naar de stand-bystand als er geen signaal binnenkomt en er circa 20 minuten lang geen handelingen worden uitgevoerd. Zie pagina 20 "AUTO OFF" om deze functie uit te schakelen.

Opmerking:

De actieve subwoofer staat in de stand-bystand als het netsnoer is aangesloten. Het hoofdcircuit staat altijd onder spanning, zolang als het netsnoer op een netsuitgang is aangesloten.

Opstelling

Veiligheidsmaatregelen

Een professionele installatie is vereist.

De installatie mag nooit door iemand anders dan een vakkundige installatiespecialist worden uitgevoerd.

PANASONIC WIJST ELKE AANSPRAKELIJKHEID VOOR MATERIËLE SCHADE EN/OF ERNSTIG LETSEL OF EEN DODELIJK ONGEVAL VAN DE HAND DIE HET GEVOLG ZIJN VAN ONOORDEELKUNDIGE INSTALLATIE OF ONJUISTE BEHANDELING VAN DE APPARATUUR.

• Zorg ervoor dat de hoofdunit wordt geïnstalleerd, zoals in deze gebruiksaanwijzing is aangegeven.
• Sluit het aan met methoden die geschikt zijn voor de constructie en materialen op de plaats van installatie.

Voorzichtig!

• Dit systeem mag alleen zoals in deze instructies is aangegeven, worden gebruikt. Als dat niet gebeurt, kan dit leiden tot schade aan de versterker en/of de luidsprekers en kan dit een risico op brand tot gevolg hebben. Raadpleeg een bevoegde servicemonteur als er schade optreedt of als u een plotselinge wijziging in de prestaties bemerkt.
• Probeer niet de hoofdunit tegen een wand te bevestigen met andere methoden dan in deze handleiding is beschreven.

Opmerking:

Houd om letsel te voorkomen de hoofdunit niet vast met een hand. U zou de hoofdunit kunnen laten vallen tijdens het dragen. Leg een zachte doek neer en voer de montage daarop uit, zodat schade of krassen worden voorkomen. Zet het systeem niet in een metalen kast. - Houd gemagnetiseerde items hier weg. Gemagnetiseerde kaarten, horloges, enz. kunnen beschadigd raken als u ze te dicht bij het systeem houdt.

HTB600

• Plaats de actieve subwoofer binnen een paar meter van de hoofdunit en in een horizontale positie met het bovenpaneel naar boven gericht.
• Afhankelijk van de plaats van de actieve subwoofer kan het effect verschillen.

Als de actieve subwoofer te dicht bij wanden en hoeken wordt geplaatst, kan dit in extreem veel bastonen resulteren. Bedek wanden en ramen met dikke gordijnen.

U kunt de positie van de actieve subwoofer wijzigen of het subwooferniveau aanpassen (⇔ 19) om het effect te optimaliseren.

Het dragen van de actieve subwoofer HTB600

Houd de actieve subwoofer niet in deze opening vast.

De inwendige onderdelen kunnen beschadigd raken.

Houd tijdens het verplaatsen altijd de onderzijde van de actieve subwoofer vast.

Draadloze interferentie

Als u andere apparaten (draadloos LAN/magnetrons/draadloze telefoons enz.) gebruikt die de

2,4 GHz-band gebruiken, kan er interferentie optreden die communicatieproblemen kan veroorzaken (geluid wordt onderbroken, geluid slaat over, er is veel lawaai enz.).

Als dit gebeurt, moet u de andere elektronische apparatuur van de hoofdunit en de actieve subwoofer scheiden, zodat interferentie niet optreedt.

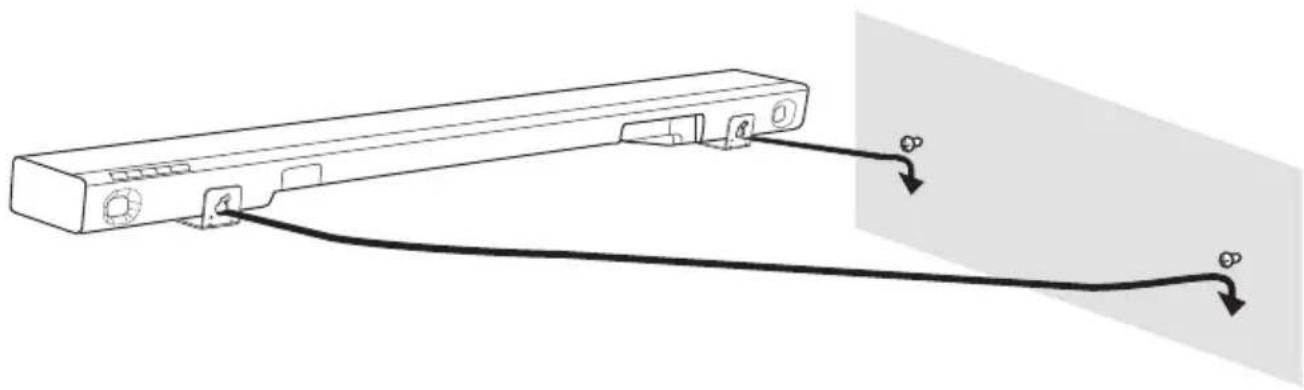

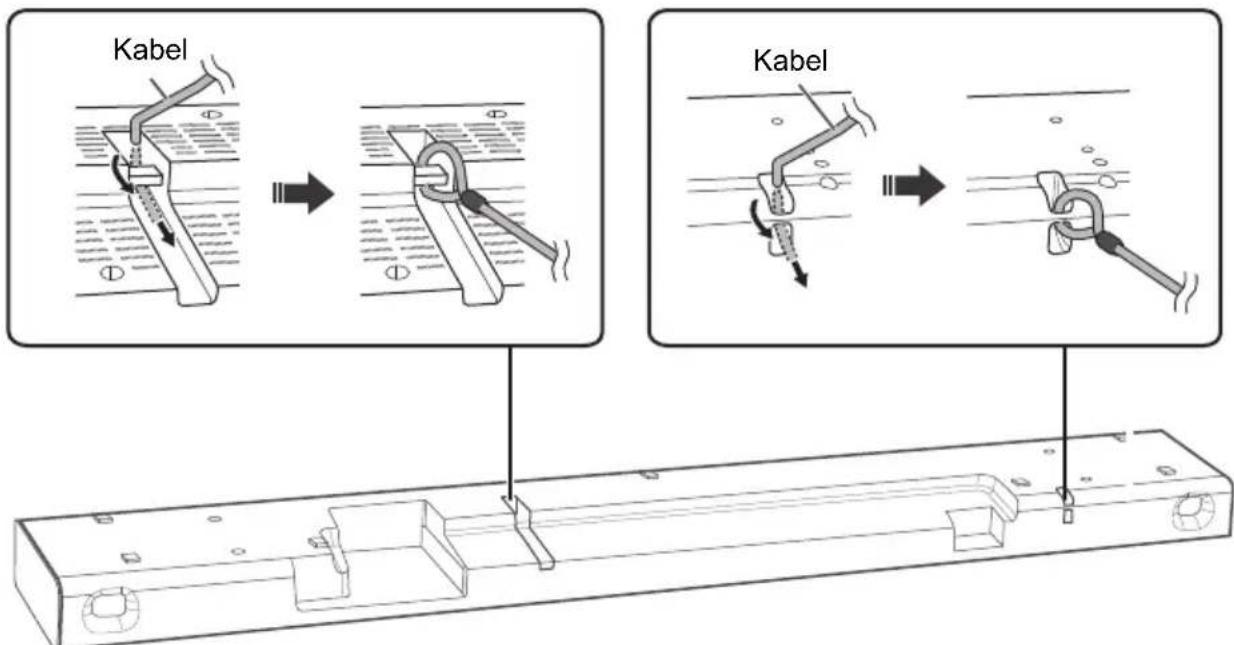

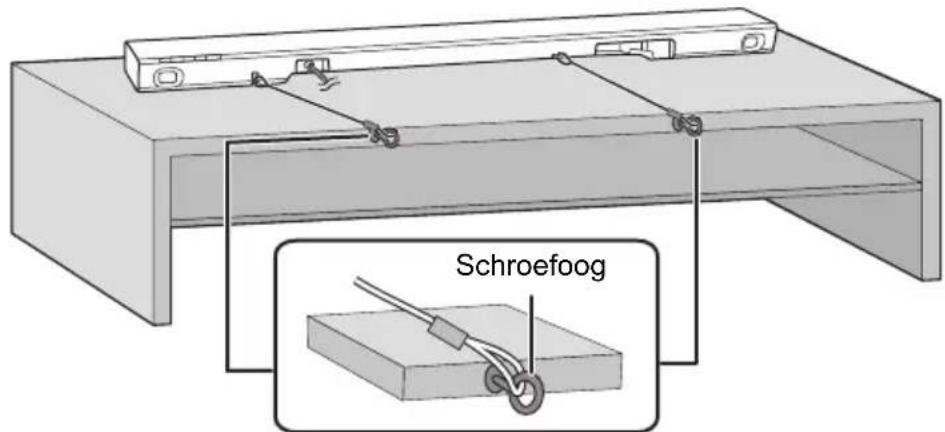

Plaatsing van de hoofdunit in een rek of op een tafel

Extra benodigde accessoires (in de winkel verkrijgbaar)

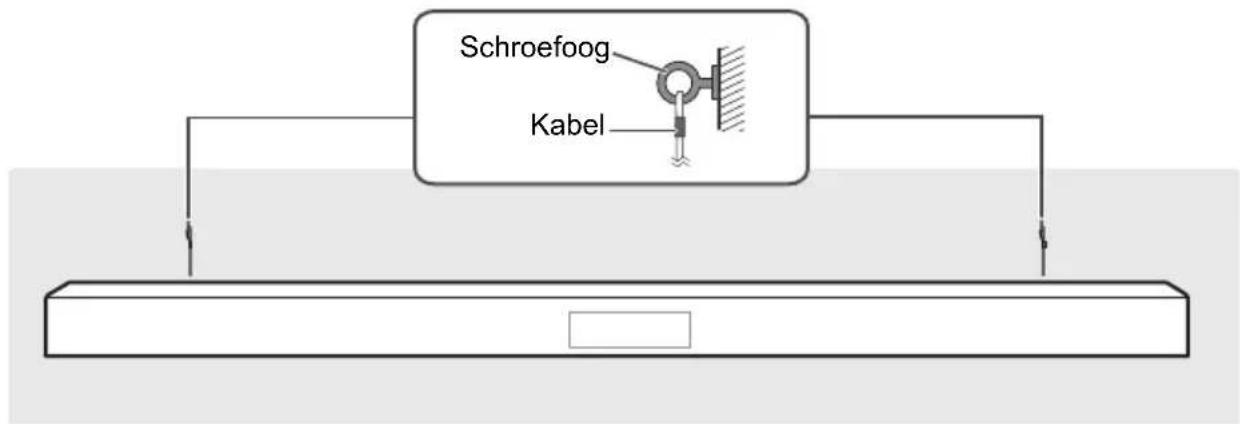

Valbeschermingskabel (x2) Schroefogen (om de valbeschermingskabel te bevestigen) (x2)

Opmerking:

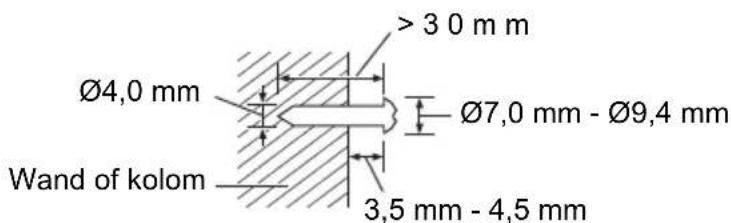

• Gebruik standaardschroeven die een kracht van meer dan 30 kg kunnen opnemen.
• Gebruik een kabel die een kracht van meer dan 30 kg kan opnemen (met een diameter van circa 1,5 mm).

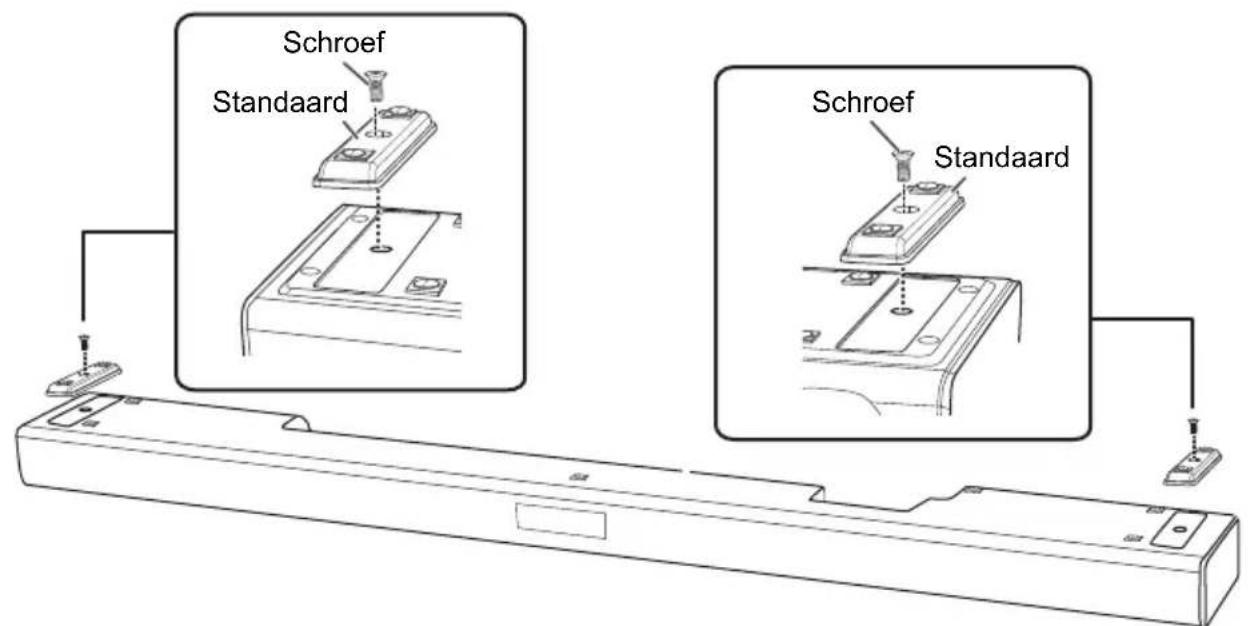

Bevestiging van de standaard aan de hoofdunit (optioneel)

U kunt de (meegeleverde) standaard aan de hoofdunit bevestigen, zodat de ruimte aan de onderzijde van de hoofdunit wordt vergroot en het op een geschikte tv-standaard kan worden geplaatst.

1 Bevestig de kabel aan de hoofdunit.

Als de kabel niet door de gaten kan worden gestoken, kunt u proberen de kabel circa 5 mm van het einde onder een hoek van 45° te buigen (zoals hierboven weergegeven).

2 Plaats de hoofdunit op de gewenste plaats en bevestig elke kabel aan het rek of de tafel.

Zorg ervoor dat de speling van de kabel minimaal is. Laat de hoofdunit niet tegen de tv of de wand steunen.

Bevestig het schroefoog op een plaats die een kracht van meer dan 30 kg kan opnemen. Afhankelijk van de plaats van de hoofdunit kan de bevestigingspositie van de schroefogen verschillen.

Bevestiging van de hoofdunit tegen een wand

WAARSCHUWING:

Om letsel te voorkomen, moet dit apparaat conform de installatie-instructies stevig aan de wand worden bevestigd.

De hoofdunit kan met de meegeleverde wandmontagebeugels tegen een wand worden bevestigd. Zorg ervoor dat de gebruikte schroeven en de wand sterk genoeg zijn voor een gewicht van ten minste 30 kg. De schroeven en andere onderdelen worden niet meegeleverd, omdat het type en de afmeting voor elke installatie verschillend kunnen zijn.

Zie stap 3 voor details over de benodigde schroeven. Zorg dat de valbeschermingskabel als een secundaire beveiliging is vastgemaakt.

Extra benodigde accessoires (in de winkel verkrijgbaar)

Schroeven voor wandmontage (x2) Valbeschermingskabel (x2) Schroefogen (om de valbeschermingskabel te bevestigen) (x2)

Opmerking:

Gebruik een kabel die een kracht van meer dan 30kg kan opnemen (met een diameter van circa 1,5 mm).

1 Bevestig de kabel aan de hoofdunit.

Voer stap 1 uit door "Plaatsing van de hoofdunit in een rek of op een tafel". (⇒ 13)

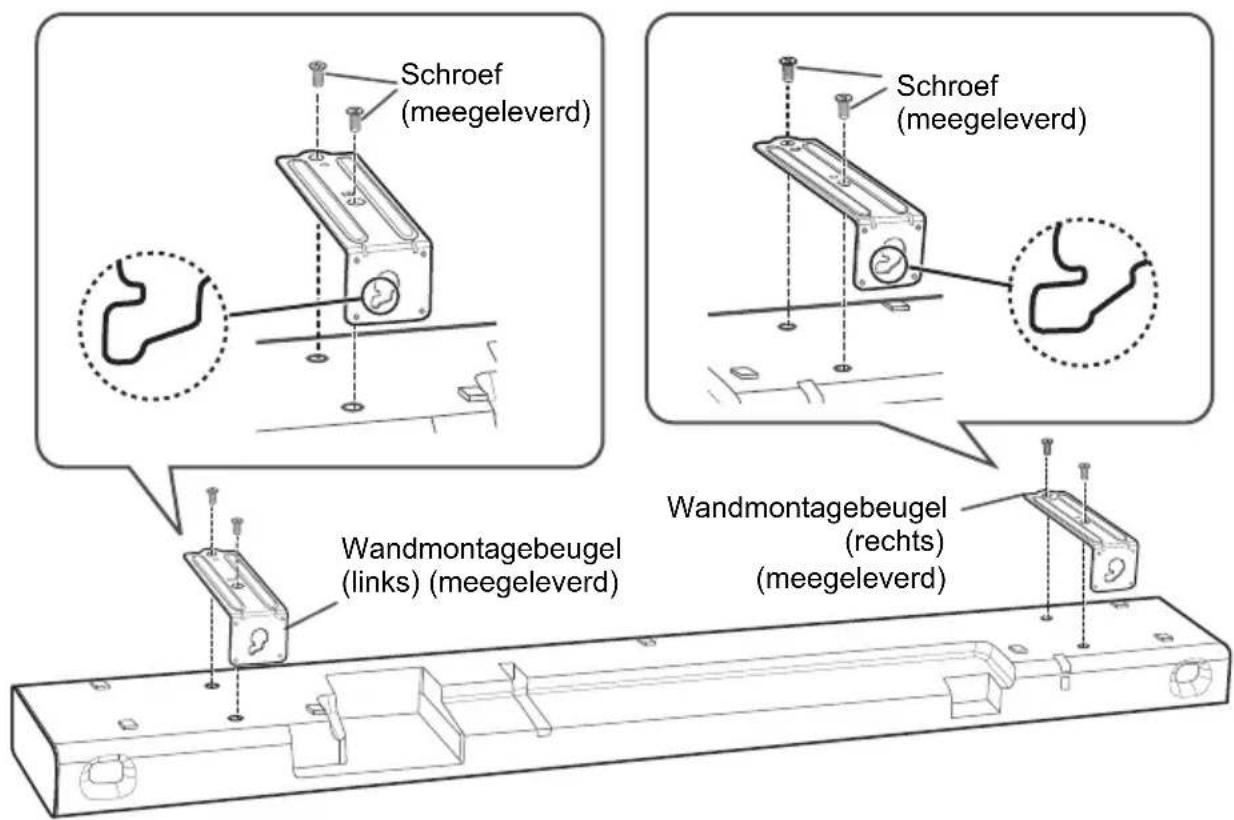

2 Bevestig de wandmontagebeugels aan de hoofdunit.

Opmerking:

Behandel de hoofdunit voorzichtig nadat de wandmontagebeugels zijn bevestigd. Indien u de hoofdunit in een rek of op een tafel wilt plaatsen, moeten de wandmontagebeugels worden verwijderd om schade of krassen te voorkomen.

3 Draai de schroeven in de wand.

• Gebruik de maten die hieronder zijn aangegeven om de positie van de schroeven op de wand vast te stellen.
• Laat ten minste 100mm ruimte vrij boven de hoofdunit zodat er genoeg ruimte is om de hoofdunit op te hangen.
• Gebruik een waterpas om ervoor te zorgen dat beide bevestigingsgaten op dezelfde hoogte zitten.

Vooraanzicht (semitransparant)

53 mm Gat voor wandmontageGat voor wandmontage

4 Bevestig de hoofdunit goed op de schroeven.

GOED FOUT
Beweeg de luidspreker zodate de schroef zich in deze positie bevindt.	In deze positie zal de luidspreker waarschijnlijk vallen als deze waar links of rechts worden geschoven.

5 Bevestig de kabel aan de wand.

Zorg ervoor dat de speling van de kabel minimaal is.

Draadloze aansluitingen

Draadloze aansluiting actieve subwoofer HTB600

Voorbereiding

Zet de hoofdunit aan.

Controleer dat de draadloze verbinding is geactiveerd.

WIRELESS LINK-indicator

Aan: De draadloze verbinding is geactiveerd. Uit: De draadloze verbinding is niet geactiveerd.

Knippert: De actieve subwoofer probeert de draadloze verbinding met de hoofdunit te activeren.

Opmerking:

• De draadloze verbinding wordt geactiveerd als de hoofdunit en de actieve subwoofer beide ingeschakeld zijn.
• De knop I/D SET wordt alleen gebruikt als de hoofdunit niet met de actieve subwoofer is gekoppeld. (⇒ 23)

Bluetooth®-verbinding

U kunt draadloos een geluidsapparaat aansluiten en afspelen met behulp van Bluetooth®.

Voorbereiding

Zet de hoofdunit aan. - Schakel over naar de Bluetooth®-functie van het apparaat en zet het apparaat vlakbij het systeem. - Lees de bedieningsinstructies van het apparaat voor meer gedetailleerde informatie.

Een apparaat koppelen

Voorbereiding

Is dit systeem verbonden met een

Bluetooth®-apparaat, verbreek de verbinding dan (⇒ hieronder).

1 Druk op [PAIRING]. Wordt "PAIR" getoond, ga dan door met stap 3. 2 Houd [PAIRING] ingedrukt totdat "PAIR" verschijnt. 3 Kies "SC-HTB400" of "SC-HTB600" uit het Bluetooth®-menu van het apparaat.

Het MAC-adres (bijv. 6C:5A:B5:B3:1D:0F) kan worden weergegeven voordat "SC-HTB400" of "SC-HTB600" worden weergegeven.

Indien u gevraagd wordt een sleutel te gebruiken, voert u "0000" of "1234" in.

De naam van het aangesloten apparaat wordt gedurende enkele seconden weergegeven.

Opmerking:

U kunt maximaal 8 apparaten aan dit systeem koppelen. Als een 9e apparaat wordt gekoppeld, wordt het apparaat dat het langst niet is gebruikt, vervangen.

Verbinding tot stand brengen met een gekoppeld apparaat

Voorbereiding

Is dit systeem verbonden met een

Bluetooth®-apparaat, verbreek de verbinding dan (⇒ hieronder).

1 Druk op [PAIRING]. 2 Kies "SC-HTB400" of "SC-HTB600" uit het Bluetooth®-menu van het apparaat.

De aansluiting van een apparaat verbreken

Houd [AIRING] ingedrukt totdat "PAIR" verschijnt.

Opmerking:

• Dit systeem kan slechts op één apparaat per keer aangesloten worden.
• Wanneer "BT" is geselecteerd als de bron, zal dit systeem automatisch proberen de verbinding met het laatst aangesloten apparaat tot stand te brengen.
• De verbinding met het Bluetooth®-apparaat wordt verbroken wanneer u een andere bron selecteert.

Basisregeling

Voorbereiding

Schakel het tv-apparaat en/of het apparaat dat is verbonden, in.

1 Druk op [U] om het systeem in te schakelen. 2 Druk herhaaldelijk op [INPUT] om de bron te kiezen.

HTB400

TVBT

HTB600

U kunt ook op [AIRING] drukken om een Bluetooth®-apparaat als bron te selecteren.

Wanneer "BT" is geselecteerd als de bron

Kies dit systeem als de luidspreker voor het uitgaande signaal in het menu van het aangesloten apparaat.

Wanneer "TV" of "HDMI" is geselecteerd als de bron

Verander de ingang op de tv naar degene waarop deze unit is aangesloten en start dan het afspelen op het apparaat dat op deze unit is aangesloten.

Aanpassen van het volume van dit systeem

Druk op [+VOL - ]

Volumebereik: 0 tot 100 (MAX)

Om het geluid te onderdrukken

Druk op [MUTE].

"MUTE" wordt weergegeven en knippert.

Druk voor afbreken weer op [MUTE] of pas het volume aan.

Geluidsmenu

1 Druk herhaaldelijk op [SOUND] om het geluidseffect in te stellen en druk vervolgens op [OK]. U kunt ook herhaaldelijk op [] of [] drukken om het in te stellen item te kiezen. 2 Druk herhaaldelijk op [▲] of [▼] om de gewenste instelling te kiezen en druk vervolgens op [OK].

Sound

Selecteer de geluidsstand die met het tv-programma of aangesloten apparatuur overeenkomt.

Geluidsstand
STANDARD (bij verstek)	Het best geschikt voor drama- en comedy-shows.
MUSIC Verbeter het geluid van muziekinstrumenten en songs.
CINEMA Produet drie-dimensioneel geluid dat uniek is voor films.
NEWS Verbeter het gesprokenwoord van/Newuws en sportcommentaren.
VOICE Verbeter de helderheid bij het luisteren�n aan een menselijkstem.

SW LEVEL

Pas het subwooferniveau aan.

SW1, SW2, SW3 (standaard), SW4, SW5

SURROUND

Een surroundsound-effect kiezen.

HTB400 ON (standaard), OFF

HTB600 ON, OFF, 3D (standaard)

3D Surround-effect HTB600

Dit systeem voert het geluidsveld niet alleen uit aan links en rechts, maar ook omhoog, zodat een overweldigend geluideffect wordt gerealiseerd.

bijv. indruk van het 3D surround-effect

Opmerking:

Het surround-effect is afhankelijk van de bron.

BASS BOOST

Versterking van het bas-effect aan- en uitzetten. U geniet van een versterkte basweergave en een krachtiger geluid. ON (standaard), OFF

CLEAR DIALOG

U kunt dit effect inschakelen om de duidelijkheid van gesprekken te verbeteren als u op stemmen enz. de nadruk wilt leggen. ON, OFF (standaard)

Opmerking:

Als het geluid onnatuurlijk wordt, selecteer dan "OFF".

DUAL AUDIO

Stelt de stand voor het audiokanaal in die de voorkeur heeft, wanneer er twee audiostanden door dit systeem worden ontvangen.

M1: Hoofd (bij verstek)

M2: Secundair

M1+M2: Hoofd + Secundair

Opmerking:

Dit effect werkt alleen als het uitgestuurde audiosignaal van het TV-apparaat of van de speler is ingesteld op "Bitstream" en "Dual Mono" beschikbaar is in de geluidsbron.

DRC HTB600

U kunt bij een laag volume luisteren, maar een gesprek duidelijk horen. ON, OFF (bij verstek), AUTO

Opmerking:

• Als het geluid onnatuurlijk wordt, selecteer dan "OFF".
• Deze functie werkt alleen als de bron uit Dolby of DTS®-digitale inhoud bestaat.

U kunt het niveau van de duidelijkheid van gesprekken wijzigen als u op stemmen enz. de nadruk wilt leggen. LVL 0 (bij verstek), LVL 1 tot LVL 6

Opmerking:

Deze functie werkt alleen als de bron uit DTS:X®-inhoud bestaat.

Audioformaat

U kunt zien wat het actuele audioformaat is. Houd [SOUND] langer dan 4 seconden ingedrukt.

Opmerking:

• Het audioformaat wordt ongeveer 3 seconden weergegeven.
• Als "BT" de bron is, worden er geen audioformaten weergegeven.

Installatiemenu

1 Druk herhaaldelijk op [SETUP] om het in te stellen item te kiezen en druk vervolgens op [OK]. U kunt ook herhaaldelijk op [△] of [▽] drukken om het in te stellen item te kiezen. 2 Druk herhaaldelijk op [△] of [▽] om de gewenste instelling te kiezen en druk vervolgens op [OK].

DIM

U kunt het display op de hoofdunit dimmen of helderder laten branden.

BRIGHT (bij verstek), DARK, OFF DISPLAY

Opmerking:

Als het op "OFF DISPLAY" is ingesteld, wordt het display uitgeschakeld en wordt alleen ":" weergegeven, maar het schakelt een paar seconden aan als u een handeling uitvoert.

AUTO OFF

De hoofdunit schakelt automatisch uit als er geen geluidsinput is en u het apparaat niet gebruikt gedurende ongeveer 20 minuten.

ON (bij verstek), OFF

Opmerking:

Als er nog maar een minuut over is voordat de automatische uitschakelfunctie het systeem uitschakelt, dan worden op het display de tijd in seconden afgeteld.

SW PAIR HTB600

Zorg dat de hoofdunit naar de koppelingsstand gaat om met de subwoofer een koppeling te maken. (⇒ 23)

BT STANDBY HTB400

Deze functie schakelt het systeem automatisch in wanneer u een Bluetooth®-verbinding tot stand brengt vanaf een gekoppeld apparaat.

ON, OFF (bij verstek)

Opmerking:

Als deze functie op "ON" is ingesteld, zal het stroomverbruik van de stand-bystand hoger zijn.

STANDBY MODE [HTB600]

Deze functie schakelt het systeem automatisch in wanneer u een Bluetooth®-verbinding tot stand brengt vanaf een gekoppeld apparaat.

Met deze functie is in de stand-bystand ook doorgifte van HDMI mogelijk vanaf een apparaat dat geschikt is voor HDMI (⇔ 10)

ON, OFF (bij verstek)

Opmerking:

Als deze functie op "ON" is ingesteld, zal het stroomverbruik in de stand-bystand hoger zijn.

Firmware-updates

Af en toe zal Panasonic een firmware-update uitbrengen voor dit systeem, waardoor functies worden toegevoegd of de werking wordt verbeterd. Deze updates zijn gratis beschikbaar.

Haal de stekker van het netsnoer NIET uit het stopcontact tijdens het updaten van de firmware.

Tijdens het updaten kunnen er geen andere processen worden uitgevoerd.

Voorbereiding

Download de nieuwste firmware van de volgende website en sla deze op een USB-apparaat op om de firmware bij te werken.

https://panasonic.jp/support/global/cs.audio/ (Deze site is alleen in het Engels.)

1 Zet de hoofdunit uit en sluit dan het USB-apparaat met de nieuwste firmware op de hoofdunit aan. Afhankelijk van de vorm van het USB-apparaat kunnen de kabels die op andere aansluitingen zijn aangesloten, de verbinding belemmeren. Haal in dat geval eerst de verbindingskabels rond het USB-apparaat UIT de aansluitingen en verbind ze daarna opnieuw. 2 Druk op de hoofdunit op [⊙/1] om de unit aan te zetten. 3 Druk herhaaldelijk op [SETUP] om "FW UPDATE" te kiezen en druk vervolgens op [OK]. 4 Druk herhaaldelijk op [▲] of [▼] om "YES?" te kiezen en druk vervolgens op [OK].

Haal de stekker NIET uit het stopcontact terwijl "UPG" of □□% op het display worden weergegeven. ("□" staat voor een nummer.)

Het systeem schakelt automatisch uit als de update gereed is en schakelt daarna weer in.

Opmerking:

• U kunt geen geluid vanaf deze unit uitvoeren terwijl de firmware wordt geüpdatet.
• Om tv te kijken tijdens de update, moeten de instellingen van de tv zo worden gewijzigd dat het geluid via de luidsprekers van de tv wordt uitgevoerd. Raadpleeg de bedieningsinstructies voor het tv-apparaat voor nadere bijzonderheden.

HDMI CEC

Deze unit ondersteunt de functie "HDMI CEC" (Consumer Electronics Control).

In de bedieningsinstructies voor op elkaar aangesloten apparatuur vindt u bijzonderheden over de bediening.

Voorbereiding

Controleer dat de HDMI-aansluiting tot stand is gebracht. (Zie 8 tot 10)

Koppeling stroom aan

Wanneer u het TV-apparaat inschakelt, wordt de hoofdunit automatisch ook ingeschakeld. (Deze functie werkt niet wanneer BT de bron is.)

Power off-koppeling

Wanneer u de tv uitschakelt, wordt de hoofdunit automatisch ook uitgeschakeld. (Deze functie werkt niet wanneer BT de bron is.)

Aanpassing volume

U kunt de volume-instelling van dit systeem regelen met de knop voor Volume of voor Mute (dempen) op de afstandsbediening van het TV-apparaat.

Als de luidsprekerkeuze van de tv wordt veranderd naar de luidsprekers van de tv, worden de luidsprekers van de hoofdunit uitgeschakeld. Deze uitschakeling wordt opgeheven door de luidsprekers van de hoofdunit opnieuw te selecteren.

Wijzigen van luidsprekers

Als de hoofdunit wordt ingeschakeld, zal dit systeem automatisch worden geselecteerd als de luidsprekers van de tv.

Indien u de hoofdunit uitschakelt, dan worden de luidsprekers van de tv automatisch geactiveerd.

Opmerking:

Deze werking kan niet voor alle HDMI CEC-apparatuur worden gegarandeerd.

Verhelpen van storingen

Raadpleeg de onderstaande tips voordat u beroep doet op een servicecentrum. Vraag uw handelaar om advies, als u twijfels hebt over de controlepunten of als u het probleem niet kunt verhelpen.

Algemene storingen

Geen stroomvoorziening

• Wacht na het aansluiten van het netsnoer ongeveer 10 seconden, voordat de hoofdunit wordt ingeschakeld.
• Haal de stekker van het netsnoer 10 seconden uit het stopcontact en steek het er opnieuw in.
• Indien de hoofdunit direct wordt uitgeschakeld nadat deze is ingeschakeld, haal dan de stekker van het netsnoer uit het stopcontact en neem contact op met uw dealer.
• Indien de hoofdunit niet inschakelt als de tv wordt ingeschakeld (HDMI CEC), schakel dan de hoofdunit handmatig in.

U kunt geen bedieningshandelingen uitvoeren met de afstandsbediening.

• Verwijder het isolatieblad voordat u voor het eerst de afstandsbediening gebruikt. (→ 7)
• Controleer dat de batterij op de juiste manier is ingezet. (→ 7)
• De batterij is bijna leeg. Vervang deze door een nieuwe. (→ 7)
• Stel de code van de afstandsbediening opnieuw in wanneer u de batterij hebt vervangen. (→ 24)
• Gebruik de afstandsbediening binnen de juiste afstand. (⇒ 5)

Het systeem is automatisch overgeschakeld op de stand Stand-by.

• De "AUTO OFF"-functie staat aan. Het systeem schakelt automatisch naar de stand-bystand als er geen signaalinvoer is en het apparaat ongeveer 20 minuten niet gebruikt is. Zie pagina 20 voor het uitschakelen van deze optie.

Bluetooth®

Men kan geen passend apparaat koppelen.

• Controleer de conditie van het Bluetooth®-apparaat.
• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat dichter bij het systeem.

Het apparaat kan niet aangesloten worden.

• Het koppelen van het passende apparaat heeft niet met succes plaatsgevonden. Koppel het passende apparaat opnieuw.
• De koppeling van het apparaat is veranderd. Koppel het passende apparaat opnieuw.
• Misschien is dit systeem aangesloten op een ander apparaat. Verbreek de verbinding met het andere apparaat en probeer het apparaat opnieuw te verbinden.
• Er kan een probleem zijn met het systeem. Schakel het systeem uit en schakel het vervolgens weer in.

Het apparaat is aangesloten, maar er wordt via het systeem geen geluid gehoord.

• Voor sommige ingebouwde Bluetooth®-apparaten moet u de geluidsuitvoer handmatig op "SC-HTB400" of "SC-HTB600" instellen. Lees de bedieningsinstructies van het apparaat voor meer gedetailleerde informatie.

Geluid uit het apparaat wordt onderbroken.

• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat dichter bij het systeem.
• Verwijder elk obstakel tussen het systeem en het apparaat.
• Andere apparaten die de frequentieband 2,4 GHz gebruiken (draadloze router, magnetrons, snoerloze telefoons, enz.) kunnen storing veroorzaken. Verplaats het apparaat dichter naar het systeem toe en vergroot de afstand tot de andere apparaten.

HDMI

De aan HDMI CEC gerelateerde functies werken niet langer correct.

• Controleer de instellingen op de aangesloten apparaten.
• Schakel de HDMI CEC-functie in op de aangesloten apparaten.
• Selecteer dit systeem als de luidspreker in het HDMI CEC-menu van de tv.
• Wanneer de HDMI-aansluitingen zijn veranderd, na een stroomstoring of nadat u het netsnoer hebt verwijderd, zullen de HDMI CEC-bedieningsfuncties misschien niet goed werken.
• Schakel alle apparaten in, die met een HDMI-kabel op het TV-apparaat zijn aangesloten en schakel vervolgens het TV-apparaat in.
• Schakel de HDMI CEC-instellingen van het TV-apparaat uit en vervolgens weer in. Raadpleeg de bedieningsinstructies van het TV-apparaat voor nadere bijzonderheden.
• Schakel het TV-apparaat in en verzeker dat het systeem en het TV-apparaat op elkaar zijn aangesloten met een HDMI-kabel. Trek de stekker van het netsnoer uit het stopcontact en steek de stekker weer in het stopcontact.

HTB600: De eerste paar seconden is audio niet hoorbaar bij gebruik van een HDMI-aansluiting.

• Dit kan zich voordoen tijdens weergave van een DVD-Video-hoofdstuk. Wijzig de instelling van de digitale audio-uitgang op het aangesloten apparaat van "Bitstream" naar "PCM".

HTB600: Als de hoofdunit aan- of uitgeschakeld wordt, is de assistent beschikbaar.

• Dit is normaal en is geen storing. Dit kan voorkomen als het aangesloten HDMI-apparaat geen HDMI CEC-functie ondersteunt.

Geluid

Geen geluid

Uitschakeling opheffen. (⇒ 19) - Controleer de verbindingen met de andere apparaten. (⇒ 8 tot 10) - Zorg ervoor dat het ontvangen audiosignaal wordt ondersteund door dit systeem. - Als het systeem alleen met een HDMI-kabel op het TV-apparaat is aangesloten, controleer dan dat de HDMI-aansluiting van het TV-apparaat is gelabeld "HDMI (ARC)". Zo niet, sluit dan een optische digitale audiokabel aan. (⇒ 8, 9) - Controleer de aansluitingen. Verwissel de kabels als de verbindingen juist zijn. - Controleer de instellingen voor de audio-uitgang op het aangesloten apparaat. - De situatie kan verbeteren door de instelling van de digitale audio-uitgang op het aangesloten apparaat van "Bitstream" naar "PCM" te wijzigen.

De dual-audio kan niet van hoofd naar secundair worden gewijzigd.

• Als de ontvangen audio van het aangesloten apparaat niet "Dual Mono" is of de uitgangsinstelling niet "Bitstream" is, kan de instelling niet op dit systeem worden gewijzigd. Wijzig de instelling op het aangesloten apparaat.

Het geluid loopt niet synchroon met het beeld.

• Afhankelijk van de tv kan de geluidsuitgang van dit systeem wellicht niet synchroon lopen met het tv-beeld, als het systeem is aangesloten via Bluetooth®. Sluit dit systeem aan op de tv met een HDMI-kabel/optische digitale audiokabel. (⇒ 8, 9)

Het op het display weergegeven audioformaat komt niet overeen met de afspeelbron.

• Als de afspeelbron Dolby Digital of DTS® is, stel dan de audio-uitgang van de aangesloten apparatuur (bijv. tv, speler) in op bitstream. Zie de gebruiksaanwijzing van de aangesloten apparatuur voor meer informatie.

Er is geen audio.

De stroom waar de hoofdunit worden automatisch uitgeschakeld.

(Als de hoofdunit een probleem detecteert, wordt een beveiliging geactiveerd en de hoofdunit wordt automatisch in de stand-bystand geschakeld.)

• Er is een probleem met de versterker. Is het volume extreem hoog?

Als dat zo is, moet het volume lager gezet worden.

• Staat het systeem op een extreem warme plaats? Als dat zo is, moet het systeem naar een koelere plaats worden verplaatst, wacht een paar seconden en probeer het dan weer in te schakelen.

Controleer als het probleem aanhoudt de status van de indicators, schakel het systeem UIT, haal de stekker van het netsnoer uit het stopcontact en neem contact op met uw dealer. Zorg ervoor dat u de status van de indicators weet en licht de dealer in.

Actieve subwoofer HTB600

Geen stroomvoorziening.

Zorg ervoor dat het netsnoer van de actieve subwoofer is aangesloten.

Na het inschakelen van de subwoofer, schakelt deze direct weer uit.

• Trek de stekker van het netsnoer uit het stopcontact en vraag advies aan uw leverancier.

Geen geluid van de subwoofer.

• Controleer dat de actieve subwoofer ingeschakeld is.
• Controleer dat de indicator voor WIRELESS LINK ingeschakeld is. (⇔ 18)

De indicator van de WIRELESS LINK wordt niet ingeschakeld.

• Er is geen verbinding tussen de hoofdunit en de actieve subwoofer. Controleer dat de hoofdunit ingeschakeld is.
• De actieve subwoofer en de hoofdunit zijn wellicht niet correct gekoppeld. Probeer het volgende. (Draadloze koppeling)

① Zet de hoofdunit aan. ② Houd [I/D SET] op de achterzijde van de actieve subwoofer ten minste 4 seconden ingedrukt. De indicator van de draadloze verbinding gaat knipperen. ③ Selecteer "SW PAIR" in het installatiemenu. (⇒ 20) Als de draadloze koppeling succesvol is, wordt "DONE" weergegeven en de indicator van WIRELESS LINK gaat branden. ④ Schakel de hoofdunit uit en vervolgens weer in. Neem contact op met uw dealer als het probleem blijft bestaan.

Display

"F61"

• Er is een probleem met de versterker van het systeem.
• Trek de stekker van het netsnoer uit het stopcontact en vraag advies aan uw leverancier.

"F70 HDMI" / "U701" / "U703"

• Controleer de HDMI-verbinding.
• Schakel de hoofdunit uit en schakel deze vervolgens weer in.
• Neem de HDMI-kabel los.

"F703"

• Schakel de hoofdunit uit en schakel deze vervolgens weer in.
• Neem contact op met uw dealer als het probleem blijft bestaan.

"LINK"

• Het systeem probeert te verbinden met het laatst aangesloten Bluetooth®-apparaat als "BT" wordt geselecteerd.

• De afstandsbediening en de hoofdunit gebruiken verschillende codes. Wijzig de code van de afstandsbediening. (⇒ hieronder)

"U702"

• Er is een probleem met de HDMI-functionaliteit. Neem voor instructies contact op met uw dealer.

"U705"

• De HDMI-aansluiting van de tv die op de hoofdunit is aangesloten of de instelling van de tv komt niet overeen met de HDCP 2.2-afspeelbron.
• Zorg ervoor dat u op de voor HDCP 2.2 geschikte aansluiting van de tv aansluit. Zorg ervoor dat de HDMI HDCP-instelling van de tv overeenkomt met HDCP 2.2.

Code voor de afstandsbediening

Verander de code van de afstandsbediening van dit systeem wanneer andere apparatuur van Panasonic op de afstandsbediening van dit systeem reageert.

Voorbereiding

• Schakel alle andere Panasonic-producten uit.
• Schakel dit systeem in.
• Richt de afstandsbediening op de afstandsbedieningssensor van het systeem.

Instellen van de code op code 2

Houd [MUTE] en [OK] op de afstandsbediening minstens 4 seconden ingedrukt.

"REMOTE 2" wordt weergegeven.

Instellen van de code op code 1

Houd [MUTE] en [∇] op de afstandsbediening minstens 4 seconden ingedrukt.

"REMOTE 1" wordt weergegeven.

Systeem resetten

Reset het systeem wanneer de volgende situaties zich voordoen:

• Het apparaat reageert niet wanneer u de toetsen indrukt. U wilt de geheugeninhoud wissen en de oorspronkelijke instellingen herstellen.

Houd [ψ/] op het apparaat ten minste 10 seconden ingedrukt.

"RESET" wordt weergegeven totdat het systeem opnieuw start.

Opmerking:

De code van de afstandsbediening wordt teruggezet naar code 1 na een reset van het systeem. Zie "Code voor de afstandsbediening" voor hoe dit naar code 2 kan worden gewijzigd.

Verzorging van het apparaat

Haal de stekker van het netsnoer uit het stopcontact voor de uitvoering van onderhoud. Reinig het systeem met een zachte, droge doek.

• Als er veel stof op zit, gebruik dan een vochtige doek met water om het vuil af te vegen en veeg het daarna af met een droge doek.
• Gebruik voor het schoonmaken van de luidsprekers een zachte doek. Gebruik geen tissues of ander materiaal (handdoeken enz.) dat uit elkaar kan vallen. Er kunnen kleine vezels in de luidspreker blijven zitten. Maak de buitenpanelen nooit schoon met alcohol, verfverdunner of wasbenzine.
• Lees voordat u een chemisch behandelde doek gebruikt, de gebruiksaanwijzing ervan zorgvuldig door.

Verwijdering of overdracht van dit systeem

Het systeem kan de informatie van de gebruikersinstellingen opslaan in de hoofdunit. Als u de hoofdunit verwijdert door vernietiging of overdracht, volg dan de procedure om de instellingen terug te zetten naar de fabrieksinstellingen en alle gebruikersinstellingen te verwijderen. (Zie hierboven)

• De geschiedenis van de werking kan opgeslagen zijn in het geheugen van de hoofdunit.

Technische gegevens

Algemeen

Voeding AC 220 V tot 240 V, 50 Hz

Opgenomen vermogen

Hoofdunit 30 W

Actieve subwoofer HTB60036 W

Stroomverbruik in stand-by stand (ongeveer)

Hoofdunit

HTB400

Als "BT STANDBY" uit staat 0,5 W

Als "BT STANDBY" aan staat 2,0 W

HTB600

Als "STANDBY MODE" uit staat 0,5 W

Als "STANDBY MODE" aan staat 2,0 W

Actieve subwoofer HTB6000,5 W

Afmetingen (B x H x D)

Hoofdunit

Voor opstelling op een tafel (zonder standaard)

962 mm x 56 mm x 120 mm

Voor opstelling op een tafel (met standaard)

962 mm x 63 mm x 120 mm

Voor bevestiging tegen een wand

962 mm x 66 mm x 132 mm

Actieve subwoofer [HTB600]

191 mm x 413 mm x 385 mm

Gewicht

Hoofdunit

Voor opstelling op een tafel

HTB4003,8kg

HTB6003,3kg

Voor bevestiging tegen een wand

HTB4004,0kg

HTB6003,5kg

Actieve subwoofer HTB600 8,4 kg

Gebruikstemperatuurbereik 0°C tot +40°C

Vochtigheidsbereik

20% tot 80% RV (geen condensatie)

Versterker

HTB400

RMS-uitgangsvermogen: Stand Dolby Digital

Kanaal voor

Totaal RMS-vermogen in de stand Dolby Digital

160W

HTB600

RMS-uitgangsvermogen: Stand Dolby Digital

Kanaal voor

80 W per kanaal (4 Ω), 1 kHz, THD 10%

Subwoofer-kanaal

200 W per kanaal (3 Ω), 100 Hz, THD 10%

Totaal RMS-vermogen in de stand Dolby Digital

360W

Aansluitingen

HDMI-uitgang (ARC) [HTB400]

Aansluiting Type A (19-pens) connector x 1

HDMI AV-ingang HTB600

Aansluiting Type A (19-pens) connector x 1

HDMI AV-uitgang (TV ARC/eARC) HTB600

Aansluiting Type A (19-pens) connector x 1

Digitale audio-ingang

Optische aansluiting x 1

USB-poort voor software-update

Audioformaat sectie

HTB600

HDMI AV/TV eARC-ingang LPCM (max. 7.1 kan.)

Dolby Digital

Dolby TrueHD

Dolby Digital Plus

Dolby Atmos® (Dolby Digital Plus)

Dolby Atmos® (Dolby TrueHD)

DTS®

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

DTS-HD High Resolution Audio

DTS-HD® Master Audio

DTS-Express

DTS:X

TVARC-ingang LPCM (Max 2 kan.)

Dolby Digital

Dolby Digital Plus

Dolby Atmos® (Dolby Digital Plus)

DTS®

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

Optische digitale ingang LPCM (Max 2 kan.)

Dolby Digital

DTS

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

HTB400

TVARC-ingang LPCM

Dolby Digital DTS Digital Surround

Optische digitale ingang LPCM

Dolby Digital DTS Digital Surround

Luidspreker

Voorluidsprekers (ingebouwd)

Volledig bereik 4,5 x 10 cm conustype x2 Woofer HTB400 8 cm conustype x2

Actieve subwoofer HTB600

Woofer 16 cm conustype x 1

Bluetooth®

Versie

HTB400Bluetooth

Versie 4.2

[HTB600]Bluetooth

Versie 5.0

Klasse 2

Ondersteunde profielen A2DP

Frequentieband 2,4 GHz-band FH-SS

Bedrijfsafstand 10 meter gezichtslijn

Ondersteunde codec SBC

Draadloze sectie [HTB600]

Draadloze module

Frequentiebereik

2404 MHz tot 2476 MHz

RF-uitgangsvermogen

8 dBm (max)

Opmerking:

• Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Gewicht en afmetingen zijn bij benadering.
• De totale harmonische vervorming is gemeten met de digitale spectrumanalyser.

Het weggooien van oude apparatuur en batterijen Alleen voor de Europese Unie en landen met recyclingsystemen

Deze symbolen op de producten, verpakking en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en gebruikte batterijen niet gemengd mogen worden met gewoon huishoudelijk afval.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving.

Door ze correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentieel negatieve effecten op de gezondheid van de mens en op het milieu.

Voor meer informatie over inzamelen en recycleren, gelieve contact op te nemen met uw plaatselijke gemeente.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Opmerking over het batterijsymbool (onderste symbool):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval worden de eisen, vastgelegd door de Richtlijn voor de betrokken chemische producten, vervuld.

Referenties

Over Bluetooth®

Panasonic is niet verantwoordelijk voor mogelijke beschadiging van data en/of informatie tijdens een draadloze transmissie.

Frequentieband

• Dit systeem maakt gebruik van de frequentieband van 2,4 GHz.

Certificatie

• Dit systeem voldoet aan frequentiebeperkingen en heeft certificatie gekregen op basis van wetten die te maken hebben met frequentie. Om die reden is een draadloze machtigingsbrief niet nodig.
• In sommige landen zijn de handelingen die hieronder beschreven worden, op grond van de wet strafbaar:
• De eenheid uit elkaar nemen of wijzigen.
• Specificatie-aanduidingen verwijderen.

Gebruiksbeperkingen

• Draadloze transmissie en/of gebruik bij alle met Bluetooth® uitgeruste apparaten is niet gegarandeerd.
• Alle apparaten moeten voldoen aan standaarden die ingesteld werden door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en instellingen van een apparaat, kan deze zich niet verbinden of sommige operaties kunnen anders zijn.
• Dit systeem ondersteunt de veiligingsfuncties van Bluetooth®. Maar afhankelijk van de werkomgeving en/of instellingen, is deze beveiliging mogelijk niet voldoende. Draag data voorzichtig draadloos over aan dit systeem.
• Dit systeem kan geen data overzenden naar een Bluetooth®-apparaat.

Gebruiksbereik

• Gebruik dit apparaat tot een maximaal bereik van 10 meter.
• Het bereik kan verminderen afhankelijk van de omgeving, obstakels of interferentie.

Interferentie van andere apparaten

• Dit systeem zal misschien niet goed functioneren en er kunnen problemen zoals ruis of onderbrekingen in het geluid ontstaan als gevolg van interferentie van geluidsgolven, als deze unit te dicht staat op andere Bluetooth®-apparaten of apparaten die de 2,4 GHz-band gebruiken.
• Dit systeem zal misschien niet goed functioneren als de radiogolven van een zender, enz., in de buurt te krachtig zijn.

Gebruik waarvoor dit bedoeld is

• Dit systeem is alleen voor normaal, algemeen gebruik.
• Gebruik dit systeem niet vlakbij apparatuur of in een omgeving die gevoelig is voor interferentie door een radiofrequentie (voorbeeld: luchthavens, ziekenhuizen, laboratoria, et cetera).

Licenties

HDMI, HDMI High-Definition Multimedia Interface en het HDMI-Logo+zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing Administrator, Inc.

Het Bluetooth®woordmerk en logo's+zijn gedeponeerde handelsmerken die het bezit+zijn van Bluetooth SIG, Inc. en ieder gebruik van dergelijkke merken door Panasonic Corporation vindtplaats onder licentie. Andere handelsmerken en handelsnamen+zijn die van de respectievelijke eigenaren.

HTB400

Vervaardigd onder licentie van Dolby Laboratories.

Dolby, Dolby Audio en het symbool van de dubbele-D zijn handelsmerken van Dolby Laboratories.

Zie voor DTS-octrooien http://patents.dts.com. Gefabriceerd onder licentie van DTS, Inc.

DTS, het Symbool, DTS en het Symbool samen, en Digital Surround zijn gedeponeerde handelsmerken of handelsmerken van DTS, Inc. in de Verenigde Staten en/of andere landen.

© DTS, Inc. Alle rechten voorbehouden.

HTB600

Vervaardigd onder licentie van Dolby Laboratories.

Dolby, Dolby Vision, Dolby Atmos, Dolby Audio en het symbool van de dubbele-D zijn handelsmerken van Dolby Laboratories.

Zie voor DTS-octrooien http://patents.dts.com. Gefabriceerd onder licentie van DTS, Inc.

DTS, het Symbool, DTS en het Symbool samen, DTS:X, het DTS:X-logo, Virtual:X en het DTS

Virtual:X-logo zijn gedeponeerde handelsmerken of handelsmerken van DTS, Inc. in de Verenigde Staten en/of andere landen.

© DTS, Inc. Alle rechten voorbehouden.
