SC-HTB688EG - Soundbar PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Soundbar mit kabellosem Subwoofer
Marke	PANASONIC
Modell	SC-HTB688EG
Gesamt-RMS-Ausgangsleistung	300 W (im Dolby Digital-Modus)
Kanal-Konfiguration	3.1 Kanäle (links/rechts vorne, Mitte, Subwoofer)
Frontlautsprecher	2 x 4,5 x 12 cm (Konustyp)
Centerlautsprecher	1 x 4,5 x 12 cm (Konustyp)
Subwoofer	1 x 16 cm (Konustyp)
Anschlüsse	HDMI ARC, optischer Eingang, Bluetooth 4.0
Unterstützte Audioformate	Dolby Digital, DTS, PCM
Bluetooth-Version	4.0, Klasse 2, Profil A2DP
Bluetooth-Reichweite	Ca. 10 m (Sichtlinie)
Verbrauch im Standby	Ca. 0,5 W (bei deaktiviertem Bluetooth-Standby)
Stromversorgung	AC 220-240 V, 50 Hz
Abmessungen Soundbar (L x H x T)	853 x 60,5 x 90 mm (auf Tisch)
Gewicht Soundbar (auf Tisch)	Ca. 2,3 kg
Gewicht Subwoofer	Ca. 4,8 kg
Sound-Modi	Standard, Musik, Kino, Nachrichten, Sprache
Zusätzliche Funktionen	Surround-Modus, Lautstärkebegrenzung, automatische Abschaltung, Bluetooth-Standby, HDMI CEC
Enthaltenes Zubehör	Fernbedienung (mit Batterie), Wandhalterungen, Schrauben
Pflege und Reinigung	Weiches, trockenes Tuch; nicht mit Alkohol, Benzin oder Verdünnungsmittel reinigen
Sicherheit	Nicht Wasser aussetzen; geeignete Steckdose verwenden; Gerät nicht öffnen
Reparierbarkeit	Reparaturen nur von qualifiziertem Personal durchführen lassen; nicht selbst zerlegen

Häufig gestellte Fragen - SC-HTB688EG PANASONIC

Wie kopple ich ein Bluetooth-Gerät mit der Soundbar SC-HTB688EG?

Aktivieren Sie Bluetooth auf Ihrem Gerät. Drücken Sie die Taste [ -PAIRING] an der Soundbar, bis die Bluetooth-Anzeige schnell blinkt. Wählen Sie "SC-HTB688" aus der Liste der Bluetooth-Geräte auf Ihrem Gerät aus. Wenn ein Passwort verlangt wird, geben Sie "0000" oder "1234" ein. Nach erfolgreicher Verbindung bleibt die Anzeige dauerhaft leuchten.

Was tun, wenn kein Ton von der Soundbar kommt?

Überprüfen Sie, ob die Soundbar eingeschaltet ist und die Eingangsquelle (HDMI ARC, optisch, Bluetooth) korrekt ausgewählt ist. Stellen Sie sicher, dass die Stummschaltung deaktiviert ist. Überprüfen Sie die HDMI- oder optischen Verbindungen. Wenn Sie Bluetooth verwenden, bringen Sie das Gerät näher. Schalten Sie die Soundbar aus und wieder ein, um sie neu zu starten.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie, ob die Batterie korrekt eingelegt ist (entfernen Sie bei Erstgebrauch die Schutzfolie). Ersetzen Sie die Batterie, wenn sie leer ist. Benutzen Sie die Fernbedienung innerhalb von 7 Metern und in einem Winkel von etwa 30°. Wenn das Problem weiterhin besteht, setzen Sie den Code der Fernbedienung zurück (siehe Handbuch).

Wie deaktiviere ich die automatische Abschaltung?

Drücken Sie die Taste [HDMI (ARC)] auf der Fernbedienung länger als 4 Sekunden. Die Anzeige blinkt: Wählen Sie "Aus", um die Funktion zu deaktivieren. Die Soundbar schaltet sich dann nicht mehr automatisch nach 20 Minuten Inaktivität aus.

Wie verbinde ich den kabellosen Subwoofer?

Die kabellose Verbindung erfolgt automatisch, wenn Soundbar und Subwoofer eingeschaltet sind. Überprüfen Sie, ob die WIRELESS LINK-Anzeige leuchtet. Falls nicht, drücken Sie [I/D SET] auf der Rückseite des Subwoofers länger als 3 Sekunden und drücken Sie dann innerhalb von 3 Sekunden auf der Fernbedienung nacheinander [MUTE], [SOUND], [MUTE], [HDMI (ARC)].

Kann ich die Soundbar an der Wand montieren?

Ja, verwenden Sie die mitgelieferten Wandhalterungen und geeignete Schrauben für die Wand (nicht im Lieferumfang). Befolgen Sie die Anweisungen im Handbuch für Abstände und Bohrungen. Stellen Sie sicher, dass die Wand mindestens 24 kg tragen kann. Verwenden Sie ein Sicherungsseil als zusätzliche Sicherung.

Wie stelle ich die Werkseinstellungen wieder her?

Drücken Sie bei eingeschalteter Soundbar die Taste [O/I] an der Vorderseite des Hauptgeräts länger als 4 Sekunden. Alle Anzeigen blinken und die Soundbar startet neu. Die Einstellungen werden auf die Standardwerte zurückgesetzt.

Was tun, wenn der Ton dem Bild hinterherhinkt?

Diese Verzögerung kann bei einer Bluetooth-Verbindung auftreten. Verwenden Sie zur Vermeidung eine kabelgebundene Verbindung (HDMI oder optisch) zwischen Soundbar und Fernseher.

Wie reinige ich die Soundbar?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckiger Verschmutzung befeuchten Sie das Tuch leicht mit Wasser, wringen Sie es gut aus, wischen Sie ab und trocknen Sie mit einem trockenen Tuch. Verwenden Sie niemals Alkohol, Benzin oder Verdünnungsmittel.

Der Subwoofer schaltet sich nicht ein, was tun?

Überprüfen Sie, ob das Netzkabel des Subwoofers an eine Steckdose angeschlossen ist. Stellen Sie sicher, dass die Hauptsoundbar eingeschaltet ist. Überprüfen Sie die WIRELESS LINK-Anzeige: Wenn sie blinkt, ist keine Verbindung hergestellt. Befolgen Sie die Kopplungsprozedur für die kabellose Verbindung (siehe Frage 5). Falls nichts funktioniert, trennen Sie den Subwoofer für 10 Sekunden vom Strom und schließen Sie ihn wieder an.

BEDIENUNGSANLEITUNG SC-HTB688EG PANASONIC

Heimkino-Audiosystem

Heimkino-Audiosystem

Heimkino-Audiosystem

Heimkino-Audiosystem

Modell Nr. SC-HTB688

SC-HTB494

SC-HTB488

Wir möchten Ihnen für den Kauf dieses Produkts danken.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Bezüglich der Montageanleitungen

Die Installation muss durch einen Fachmann erfolgen. (⇒ 12 bis 17)

Lesen Sie vor Beginn der Installation diese Anleitung sowie die Betriebsanleitung sorgfältig durch, um sicherzustellen, dass sie den Vorschriften entspricht.

(Bitte bewahren Sie diese Anleitung auf. Sie werden sie zur Wartung benötigen, oder wenn Sie dieses System umsetzen möchten.)

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Verletzung:
• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät. - Ausschließlich das empfohlene Zubehör verwenden.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
• Um Verletzungen zu vermeiden, muss dieses Gerät sicher an der Wand gemäß den Installationsanleitungen befestigt werden.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Verletzung:

Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht. - Fügen Sie den Netzstecker vollständig in die Steckdose ein. Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf. - Fassen Sie den Stecker nicht mit nassen Händen an. - Fassen Sie den Stecker beim Herausziehen an seinem Korpus an. - Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.

• Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

Knopfzellen (Lithium-Batterie)

Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60°C erhitzen oder in ein Feuer werfen. - Ein Verschlucken von Knopfbatterien kann innerhalb von nur 2 Stunden zu schweren inneren Verbrennungen und in der Folge zum Tod führen. - Wenn das Batteriefach sich nicht zuverlässig schließen lässt, verwenden Sie die Fernbedienung nicht länger und bewahren Sie sie außerhalb der Reichweite von Kindern auf. - Wenn Sie vermuten, dass Batterien verschluckt oder anderweitig in den Körper gelangt sein könnten, nehmen Sie sofort ärztliche Hilfe in Anspruch.

Kleines Objekt

• Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern. Bewahren Sie Knopfbatterien sicher vor Kindern auf, um die Gefahr des Verschluckens zu vermeiden. Bewahren Sie die Ösenschraube außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit gemäßigtem Klima bestimmt.
• Das Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

Aufstellung

• Stellen Sie dieses Gerät auf eine ebene Oberfläche.
• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Verletzungen:

Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher. - Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge. - Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

Knopfzelle (Lithium-Batterie)

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Mit richtiger Ausrichtung der Pole einlegen.
• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.
• Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf.
• Niemals starker Hitze oder offenem Feuer aussetzen.
• Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.

Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den

Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung,

Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dies auf Grund der Anforderungen derjenigen

Richtlinien, die für die betreffende Chemikalie erlassen wurden.

CE

Konformitätserklärung

Die Panasonic Corporation bestätigt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den weiteren zutreffenden Vorgaben der Richtlinie 2014/53/EU entspricht.

Kunden können eine Kopie der Original-DoC unserer RE-konformen Geräte von unserem DoC-Server herunterladen:

http://www.doc.panasonic.de

Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland

Die Symbole auf diesem Produkt (einschließlich Zubehör) haben die folgenden Bedeutungen:

Wechselstrom

Gerät der Klasse II (doppelt isoliert konstruiert) Ein Standby

• Die Arbeitsgänge in dieser Anleitung werden hauptsächlich für die Fernbedienung beschrieben, jedoch können Sie sie auch am aktiven Subwoofer ausführen, wenn die Bedienelemente die gleichen sind. Inhaltsverzeichnis Vorsichtsmaßnahmen Vor dem Gebrauch Mitgelieferte Artikel Dieses System. Zubehör Anordnung der Bedienelemente Dieses System (Vorderseite) Dieses System (Rückseite) Fernbedienung Inbetriebnahme Schritt 1 Anschlüsse Anschluss an den Fernseher Anschluss an einen 4K Ultra HD Fernseher.. .1 Netzkabelanschluss. Schritt 2 Aufstellung.1 Sicherheitsmaßnahmen. Aktiver Subwoofer. Drahtlos-Schnittstelle. Auswahl der Anordnung. Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch. Bei der Anbringung des Hauptgeräts an einer Wand. Schritt 3 Drahtlose Anschlüsse. Drahtlosverbindung aktiver Subwoofer. Bluetooth-Verbindung Vorgänge Verwendung dieses Systems.1 Erweiterte Bedienvorgänge.2 "HDMI CEC" 2 Referenz Fehlerbeseitigung.2 Pflege des Geräts 2 Lizenzen 2 Leuchten der Anzeigen 2 Über Bluetooth" 2 Technische Daten 2 Vorsichtsmaßnahmen 2 Mitgelieferte Artikel 5 Dieses System 5 Zubehör 5 Anordnung der Bedienelemente 6 Dieses System (Vorderseite) 6 Dieses System (Rückseite) 7 Fernbedienung 8 Schritt 1 Anschlüsse 9 Anschluss an den Fernseher 9 Anschluss an einen 4K Ultra HD Fernseher. 10 Netzkabelanschluss 11 Schritt 2 Aufstellung. 12 Sicherheitsmaßnahmen 12 Aktiver Subwoofer 12 Drahtlos-Schnittstelle 12 Auswahl der Anordnung 13 Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch. 14 Bei der Anbringung des Hauptgeräts an einer Wand 15 Schritt 3 Drahtlose Anschlüsse. 18 Drahtlosverbindung aktiver Subwoofer 18 Bluetooth®-Verbindung 18 Verwendung dieses Systems 19 Erweiterte Bedienvorgänge 20 "HDMI CEC" 22 Fehlerbeseitigung 22 Pflege des Geräts 24 Lizenzen 24 Leuchten der Anzeigen 25 Über Bluetooth® 26 Technische Daten 26

Inhaltsverzeichnis

Vor dem Gebrauch

Inbetriebnahme

Vorgänge

Referenz

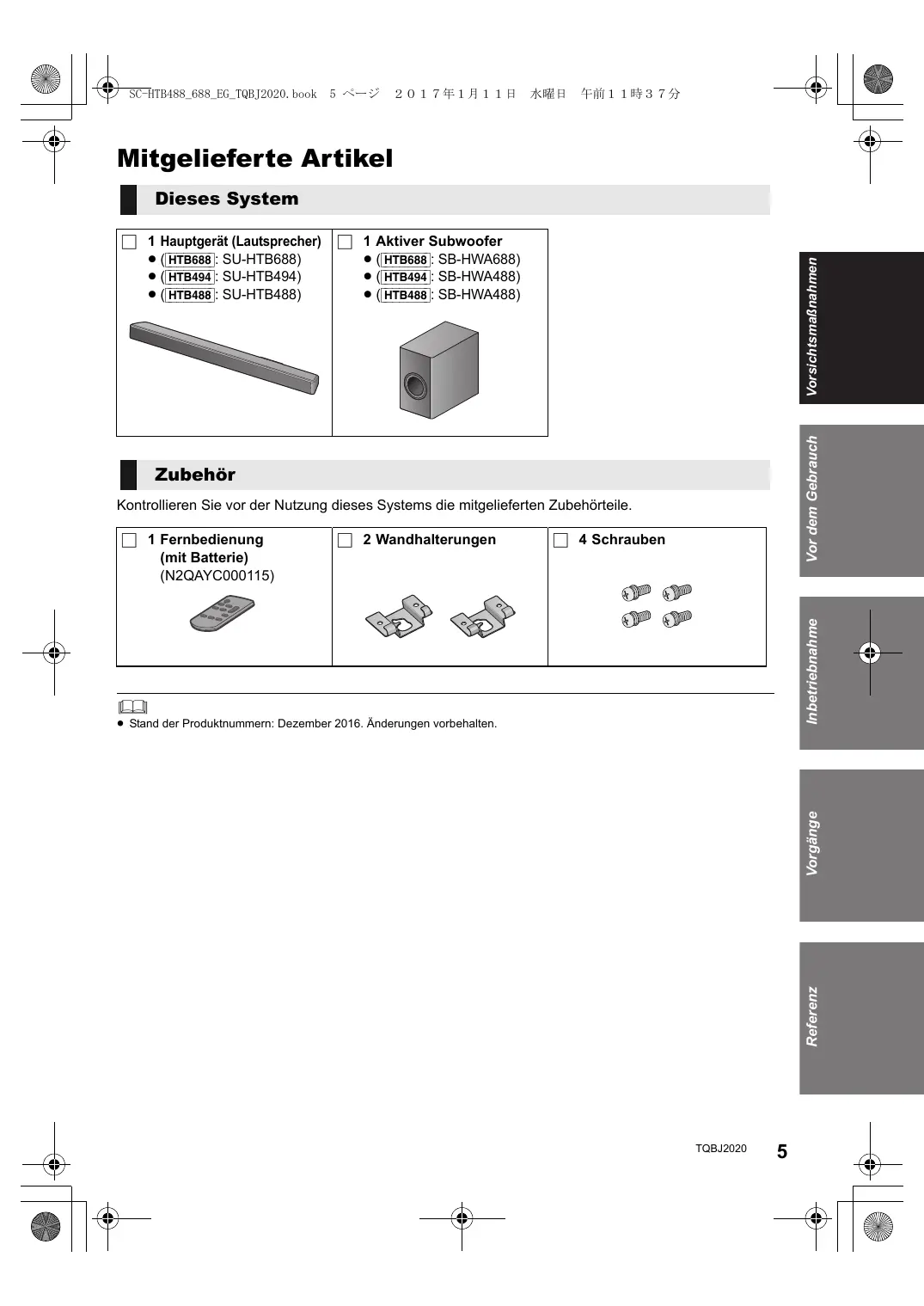

Mitgelieferte Artikel

Dieses System

1 Hauptgerät (Lautsprecher)

• (HTB688): SU-HTB688)
• (HTB494): SU-HTB494)
• (HTB488): SU-HTB488)

1 Aktiver Subwoofer

• (HTB688): SB-HWA688)
• (HTB494): SB-HWA488)
• (HTB488): SB-HWA488)

Zubehör

Kontrollieren Sie vor der Nutzung dieses Systems die mitgelieferten Zubehörteile.

1 Fernbedienung (mit Batterie) (N2QAYC000115)

2 Wandhalterungen

4 Schrauben

• Stand der Produktnummern: Dezember 2016. Änderungen vorbehalten.

Anordnung der Bedienelemente

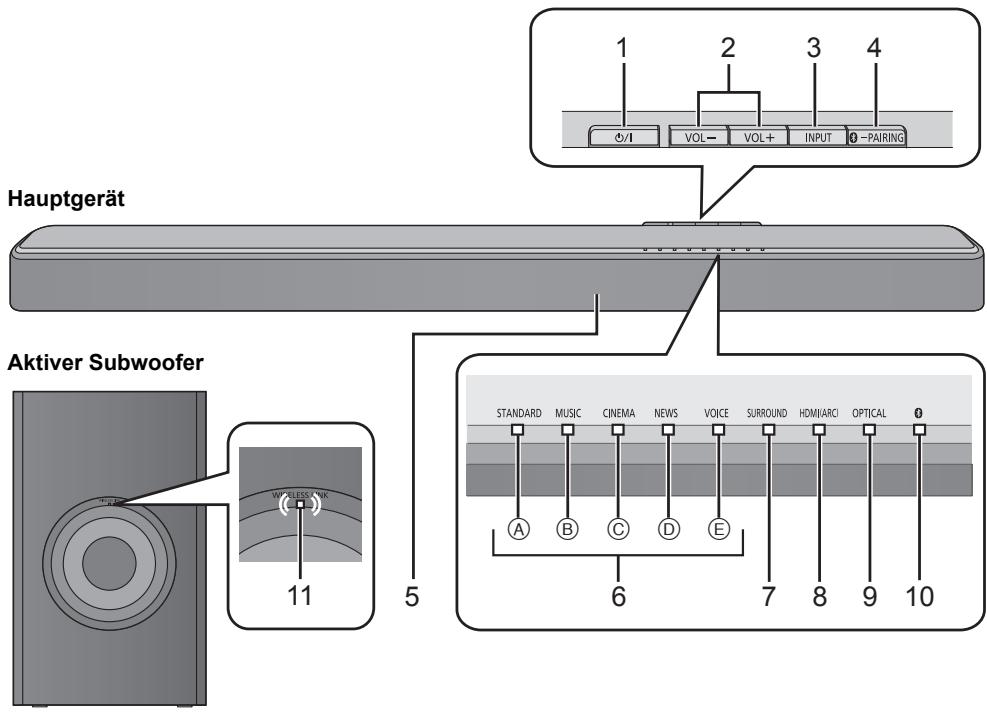

Dieses System (Vorderseite)

1 Bereitschafts-/Ein-Schalter (I/I) Mit diesem Schalter können Sie das Gerät in den/aus dem Standby-Modus schalten. Auch im Standby-Modus verbraucht das Gerät eine geringe Menge Strom. 2 Passen Sie die Lautstärke dieses Systems an (⇒ 19) 3 Wählen Sie die Eingangsquelle (⇒ 19) "HDMI (ARC)" → "OPTICAL" → "Bluetooth®" 4 Wählen Sie das Bluetooth-Gerät als Eingangsquelle aus. (⇒ 19) Bluetooth-Kopplung (⇒ 18) Abtrennen eines Bluetooth-Geräts (⇒ 18) 5 Fernbedienungs-Signalsensor 6 Sound-Modusanzeigen Leuchtet, wenn der entsprechende Sound-Modus ausgewählt ist

A STANDARD-Anzeige ⑥ MUSIC-Anzeige CINEMA-Anzeige ⟨Ĉ⟩ NEWS-Anzeige 𝔼 VOICE-Anzeige

7 SURROUND-Anzeige Leuchtet, wenn der Surround-Effekt aktiv ist 8 HDMI (ARC)-Anzeige Leuchtet, wenn das mit dem HDMI (ARC)-Anschluss verbundene Gerät als Audioquelle ausgewählt ist. 9 OPTICAL-Anzeige Leuchtet, wenn das mit dem OPTICAL DIGITAL AUDIO IN-Anschluss verbundene Gerät als Audioquelle ausgewählt ist. 10 (Bluetooth®)-Anzeige Leuchtet, wenn das Bluetooth®-Gerät als Audioquelle ausgewählt ist. 11 WIRELESS LINK-Anzeige (⇒ 18)

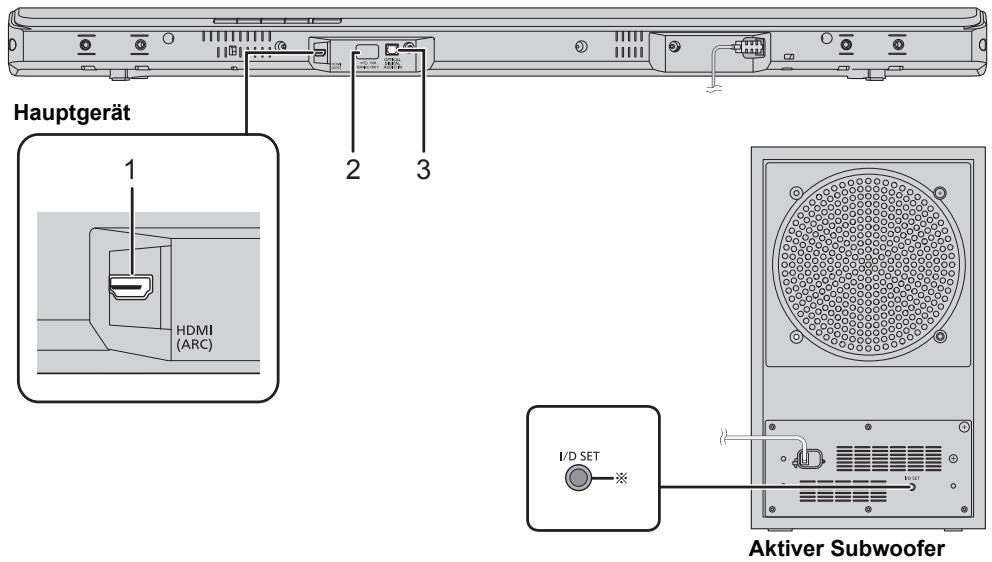

Dieses System (Rückseite)

1 HDMI (ARC)-Klemme (mit ARC kompatibel) (⇒ 9,10)

2 USB-Anschluss (nur für Gebrauch durch Service) 3 OPTICAL DIGITAL AUDIO IN -Klemme (⇒ 10)

※ Die I/D SET-Taste wird nur verwendet, wenn das Hauptgerät nicht mit dem aktiven Subwoofer gekoppelt ist. (⇒ 24)

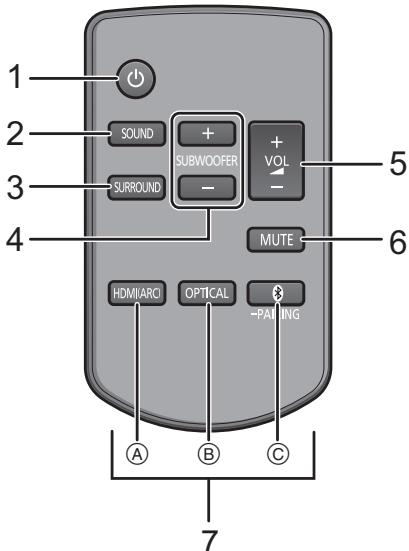

1 Schalten Sie das Hauptgerät ein oder aus (⇒ 19) 2 Hiermit wird der Sound-Modus ausgewählt. (⇒ 20) 3 Hier kann der Surround-Modus eingestellt werden. (⇒ 20) 4 Passen Sie die Subwoofer-Stufe an. (⇒ 19) 5 Passen Sie die Lautstärke dieses Systems an (⇒ 19) 6 Stummschalten (⇒ 20) 7 Wählen Sie die Eingangsquelle aus.

A Wählen Sie das HDMI (ARC)-Gerät als Eingangsquelle aus. (⇒ 19) Wählen Sie das optische Gerät als Eingangsquelle aus. (⇒ 19) Wählen Sie das Bluetooth®-Gerät als Eingangsquelle aus. (⇒ 19) Bluetooth®-Kopplung (⇒ 18) Entfernen eines Bluetooth®-Geräts (⇒ 18)

Vor dem ersten Gebrauch

Entfernen Sie die Isolierfolie A.

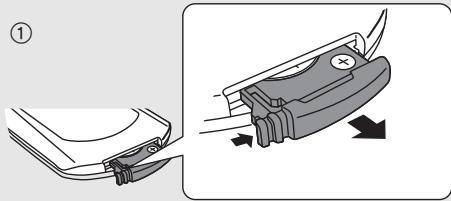

Austauschen einer Knopfbatterie

Batterietyp: CR2025 (Lithium-Batterie)

• Setzen Sie die Knopfbatterie mit der (+)-Markierung nach oben zeigend ein.

Zum Fernbedienungs-Signalsensor Der Fernbedienungs-Signalsensor befindet sich am Hauptgerät.

• Verwenden Sie die Fernbedienung innerhalb der korrekten Bedienreichweite. Reichweite: Ca. 7 m direkt von vorne Winkel: ca. 30° links und rechts

Schritt 1 Anschlüsse

• Schalten Sie vor dem Anschluss alle Geräte aus, und lesen Sie die betreffenden Bedienungsanleitungen durch.

Schließen Sie das Netzkabel erst an, wenn alle anderen Anschlüsse hergestellt sind.

HDMI (Hochauflösende Multimedia-Schnittstelle)

• Verwenden Sie die ARC-kompatiblen High Speed HDMI-Kabel. Nicht-HDMI-konforme Kabel können nicht verwendet werden.
• Wir empfehlen, ein HDMI-Kabel von Panasonic zu verwenden.

Anschluss an den Fernseher

Prüfen Sie, ob der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" markiert ist.

Der Anschluss unterscheidet sich entsprechend der Kennzeichnung an der HDMI-Buchse.

Markierung "HDMI (ARC)": Anschluss A

Keine Markierung mit "HDMI (ARC)": Anschluss B

Was ist ARC?

ARC ist eine Abkürzung für Audio Return Channel, auch bekannt als HDMI ARC. Es bezieht sich auf eine der HDMI-Funktionen. Wenn Sie das Hauptgerät an den Anschluss mit der Kennzeichnung "HDMI (ARC)" am Fernseher anschließen, ist das optische Digital-Audiokabel, das normalerweise benötigt wird, um Sound über einen Fernseher auszugeben, nicht mehr erforderlich, und Sie können die Bilder und den Sound des Fernsehers über ein einzelnes HDMI-Kabel genießen.

Stellen Sie den Anschluss her.

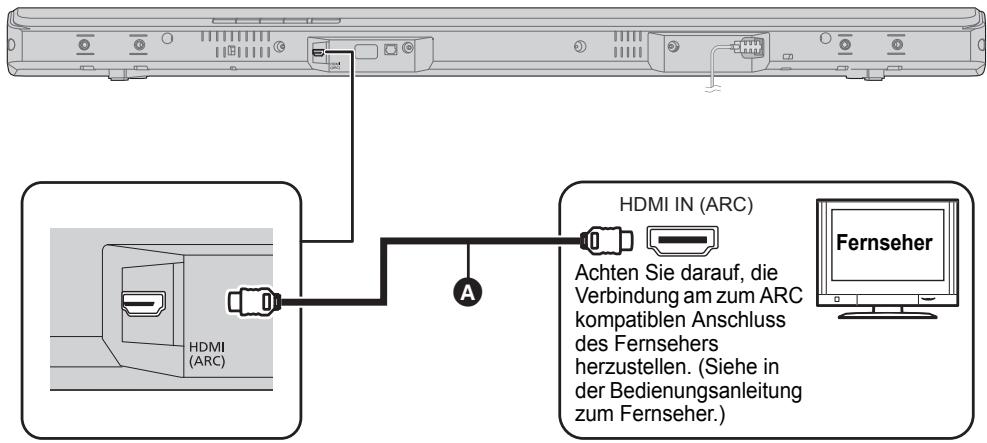

A Markierung "HDMI (ARC)"

HDMI-Kabel

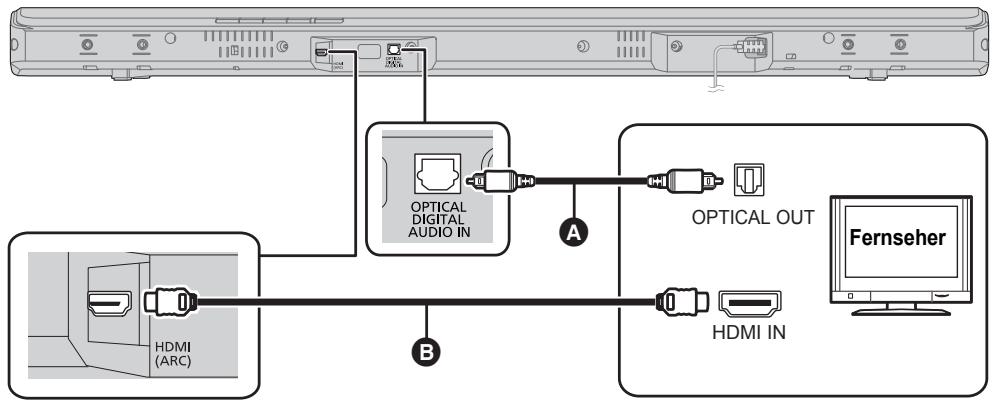

Optisches Digital-Audiokabel

• Stellen Sie sicher, dass Sie bei Verwendung des optischen Digital-Audiokabels den Stecker richtig einstecken.

HDMI-Kabel

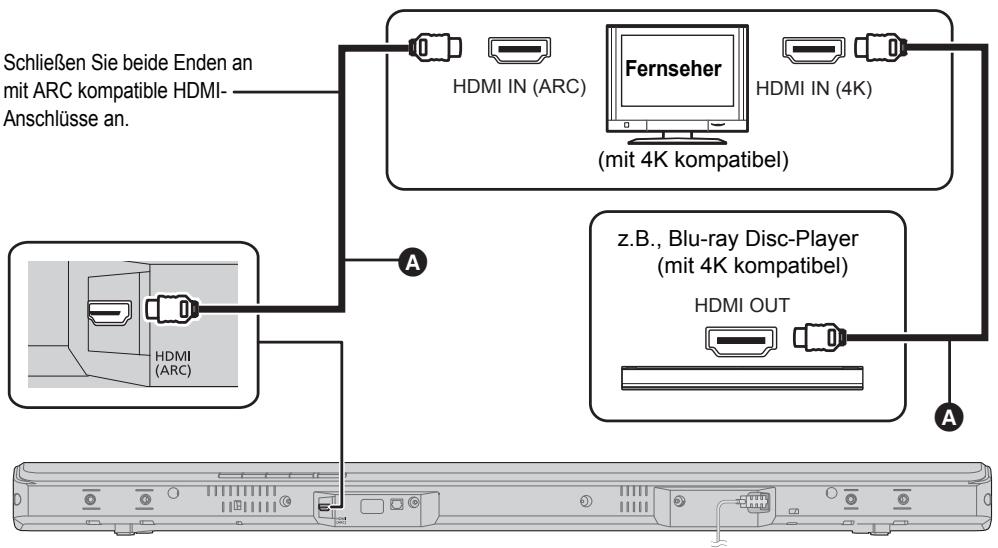

Anschluss an einen 4K Ultra HD Fernseher

Dieses System kann nicht den 4K Inhalt eines 4K kompatiblen Geräts auf einen 4K Ultra HD Fernseher übertragen. Sie können das Gerät direkt an einen 4K Ultra HD Fernseher anschließen, um den 4K Inhalt zu genießen.

A HDMI-Kabel

• Siehe in der Betriebsanleitung des 4K Ultra HD Fernsehers (VIERA) und des kompatiblen 4K/60p Geräts für die Einrichtung und die Wiedergabe des 4K Inhalts. Um die Mehrkanal-Ausgabe von diesem System zu genießen, stellen Sie die Audioausgabe des anderen Geräts auf Bitstream.
• Das in dieses System eingegebene Audiosignal besteht bis zu 5.1 Kanäle.

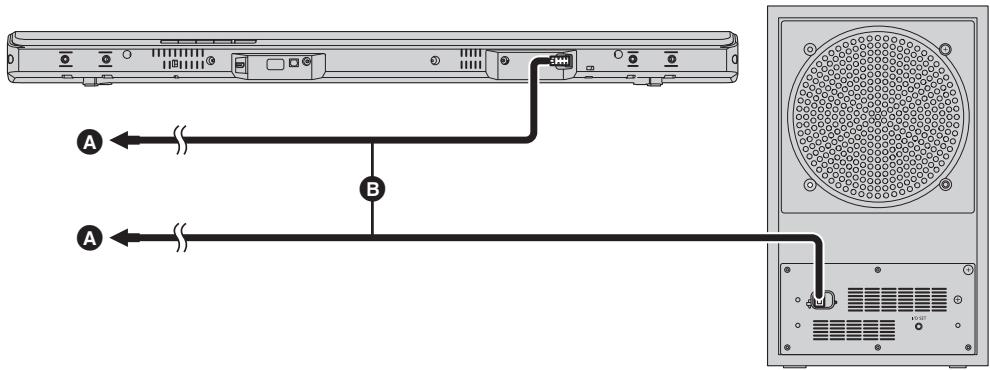

Netzkabelanschluss

• Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

An eine Netzsteckdose

3 Netzkabel

• Dieses System verbraucht auch eine geringe Menge Strom (⇒ 27), wenn es ausgeschaltet ist. Ziehen Sie, im Interesse der Energieeinsparung, den Stecker aus der Netzsteckdose, wenn Sie das System für eine lange Zeit nicht verwenden.

Energie sparen

Das Hauptgerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen.

• Das Hauptgerät wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht und für ca. 20 Minuten kein Bedienvorgang ausgeführt wird. Um diese Funktion auszuschalten, siehe Seite 21, "Automatische Abschaltfunktion".

Schritt 2 Aufstellung

Sicherheitsmaßnahmen

Die Installation muss fachmännisch durchgeführt werden.

Die Installation sollte prinzipiell durch einen Fachmann erfolgen.

PANASONIC IST NICHT VERANTWORTLICH FÜR SCHÄDEN AM EIGENTUM ODER FÜR SCHWERE VERLETZUNGEN, EINSCHLIESSLICH TOD INFOLGE UNVORSCHRIFTSMÄSSIGEN EINBAUS ODER INKORREKTER HANDHABUNG.

• Achten Sie darauf, das Hauptgerät wie in dieser Bedienungsanleitung beschrieben zu installieren.
• Verwenden Sie Methoden für die Montage, die der Struktur und dem Material des Montageorts angemessen sind.

Achtung

• Dieses System ist nur wie in dieser Bedienungsanleitung beschrieben zu verwenden. Andernfalls kann es zu Schäden am Verstärker und/oder Lautsprecher kommen und zu Brandgefahr führen. Wenden Sie sich an einen qualifizierten Servicetechniker, wenn Schäden aufgetreten sind oder Sie eine plötzliche Leistungsänderung feststellen.
• Versuchen Sie nicht, das Hauptgerät unter Verwendung anderer als der in diesem Handbuch beschriebenen Methoden an einer Wand anzubringen.

• Halten Sie das Hauptgerät nicht in einer Hand, um Verletzungen zu vermeiden. Sie können das Hauptgerät beim Tragen fallen lassen.
• Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

Aktiver Subwoofer

Beim Umsetzen des aktiven Subwoofers

A Fassen Sie den aktiven Subwoofer nicht an dieser Öffnung an. Die inneren Teile könnten beschädigt werden. Fassen Sie beim Umsetzen immer den Boden des aktiven Subwoofers an.

Drahtlos-Schnittstelle

Um Interferenzen zu vermeiden, halten Sie die folgenden Entfernungen zwischen dem Hauptgerät/aktiven Subwoofer und anderen elektronischen Geräten, die dieselbe Radiofrequenz (2,4 GHz Band) nutzen, ein.

Hauptgerät/Aktiver Subwoofer Wireless Router, drahtloses Telefon und andere elektronische Geräte: ca. 2 m

Auswahl der Anordnung

Wählen Sie eine für Sie passende Aufstellungsmethode.

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

• Stellen Sie das Hauptgerät auf eine ebene und waagerechte Oberfläche.

Seite 14

Bei der Anbringung des Hauptgeräts an einer Wand

• Stellen Sie das Hauptgerät auf eine ebene und senkrechte Oberfläche.

■ Bei Positionierung des Hauptgeräts vor dem Fernseher

Das Hauptgerät kann verschiedene Sensoren des Fernsehers (C.A.T.S. (Contrast Automatic Tracking System)-Sensor, Fernbedienungssensor, etc.) und des 3D-Brillensenders an einem 3D-kompatiblen Fernseher blockieren oder stören.

• Wenn Störungen auftreten, bewegen Sie das Hauptgerät weiter vom Fernseher weg. Wenn der Fernseher immer noch nicht richtig funktioniert, versuchen Sie, es in einem Regal oder an der Wand montiert zu verwenden.

■ Wenn der Fernbedienungssensor des Fernsehers durch das Hauptgerät blockiert ist.

Versuchen Sie, die Fernbedienung des Fernsehers in einem anderen Winkel zu verwenden.

Stellen Sie den aktiven Subwoofer nur wenige Meter vom Hauptgerät und in einer horizontalen Position auf, mit der Oberseite nach oben. - Verwenden Sie das Hauptgerät oder den aktiven Subwoofer nicht in einem Metallschrank. - Je nach Position des aktiven Subwoofers kann der Effekt variieren.

Wenn der Subwoofer zu nahe an Wänden oder Raumecken platziert wird, kann dies zu übermäßigen Bassklängen führen. Decken Sie Wände und Fenster mit dicken Vorhängen ab. Sie können die Position des aktiven Subwoofers ändern oder den Subwoofer-Pegel anpassen (⇒ 19), um den Effekt zu optimieren.

• Wenn unregelmäßige Farben auf Ihrem Fernseher auftreten, schalten Sie den Fernseher für ca. 30 Minuten aus. Wenn das Problem weiterhin besteht, bewegen Sie das Hauptgerät und den aktiven Subwoofer weiter vom Fernseher weg.
• Halten Sie magnetisierte Gegenstände fern. Magnetisierte Karten, Uhren, etc., können beschädigt werden, wenn sie sich zu nah am Hauptgerät und am aktiven Subwoofer befinden.

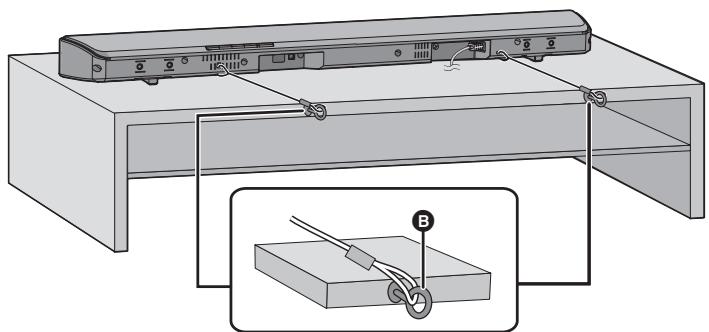

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

Zusätzlich erforderliches Zubehör (handelsüblich)

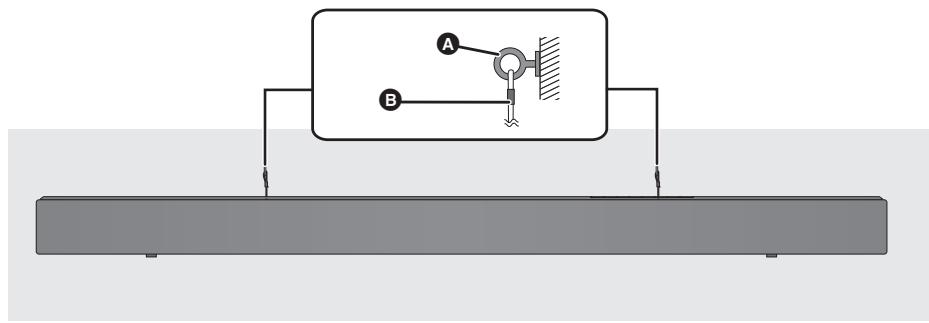

• Halteschnur.
• Schrauben (zur Befestigung der Halteschnur)

• Verwenden Sie im Handel erhältliche Schrauben, die mehr als 24 kg tragen können.
• Verwenden Sie ein Seil, das mindestens 24 kg tragen kann (Seilstärke: ca. 1,5 mm).

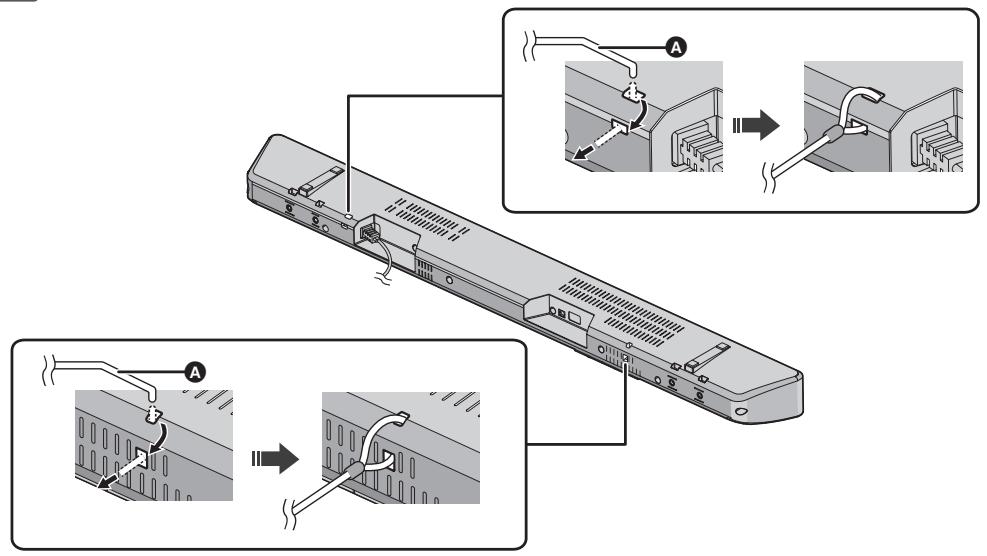

Bringen Sie das Kabel am Hauptgerät an.

A Schnur*

※ Kann das Seil nicht durch die Löcher geführt werden, versuchen Sie, es ca.

5 mm vom Ende entfernt in einem Winkel von 45° (wie oben abgebildet) zu biegen.

Stellen Sie das Hauptgerät an der gewünschten Position auf und bringen Sie jedes Seil am Regal oder Tisch an.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist.
• Lehnen Sie das Hauptgerät nicht an den Fernseher oder an die Wand an.

3 Ösenschraube

• Bringen Sie die Ösenschraube in einer Position an, in der sie mindestens 24 kg tragen kann.
• Je nach der Position des Hauptgeräts kann sich die Schraubposition der Schraubenöse unterscheiden.

Bei der Anbringung des Hauptgeräts an einer Wand

Das Hauptgerät kann mit den beiliegenden Wandhalterungen usw. an der Wand montiert werden.

Stellen Sie sicher, dass die verwendete Schraube und die Wand ausreichend stark sind, um ein Gewicht von mindestens 24 kg zu tragen.

Die Schrauben und sonstigen Bauteile liegen nicht bei, da Typ und Größe bei jeder Installation unterschiedlich sind.

• Siehe in Schritt 3 für Details zu den erforderlichen Schrauben.
• Bringen Sie als eine zusätzliche Sicherheitsmaßnahme unbedingt die Halteschnur an.

Mitgelieferte Zubehörteile

2 Wandhalterungen

4 Schrauben

Zusätzlich erforderliches Zubehör (handelsüblich)

Schrauben zur Wandmontage. 2 - Halteschnur. × 2 - Ösenschrauben (zur Befestigung der Halteschnur)

• Verwenden Sie ein Seil, das mindestens 24kg tragen kann (Seilstärke: ca. 1,5 mm).

Bringen Sie das Kabel am Hauptgerät an.

A Schnur

※ Kann das Seil nicht durch die Löcher geführt werden, versuchen Sie, es ca.

5 mm vom Ende entfernt in einem Winkel von 45° (wie oben abgebildet) zu biegen.

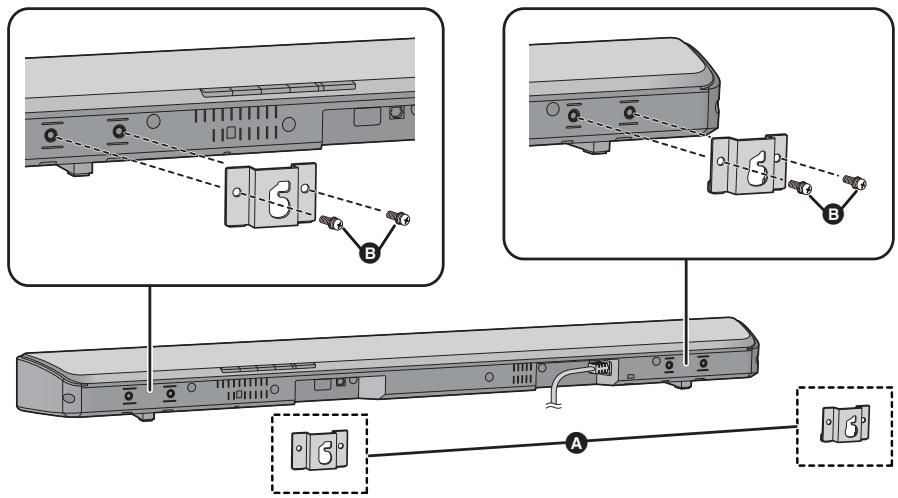

Bringen Sie die Wandhalterungsbügel am Hauptgerät an.

A Wandhalterungen (mitgeliefert) Schraube (mitgeliefert)

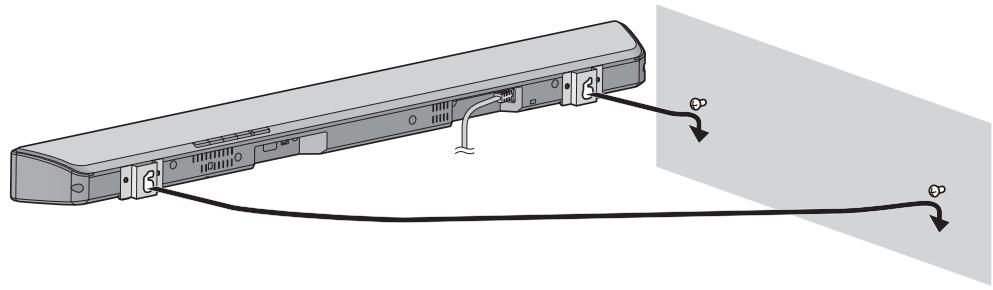

Schrauben Sie eine Schraube in die Wand.

• Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen. Lassen Sie mindestens 100 mm Freiraum über dem Hauptgerät, damit ausreichend Platz zum Einsetzen des Hauptgerätes vorhanden ist.
• Verwenden Sie eine Wasserwaage, um sicherzustellen, dass beide Schraubbohrungen waagerecht zueinander sind.

Mindestens 30 mm D 4,0mm E 7,0mm bis 9,4mm F Wand oder Säule 6 2,5 mm bis 3,5 mm

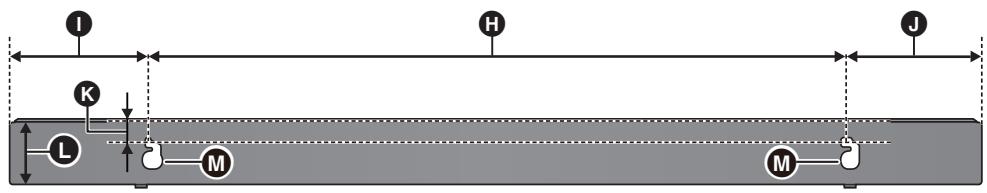

Frontansicht (halbtransparentes Bild)

H 616 mm 118 mm 118mm K 28 mm 60,5mm M Loch zur Wandbefestigung

SO	SO NICTH
● Bewegen Sie den Lautsprecher so, dass sich die Schraube an dieser Position befindet.	● Bei dieser Position besteht die Gefahr, dass der Lautsprecher hinunterfällig, wenn er nach links oder rechts bewegt wird.

Sichern Sie das Seil an der Wand.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist.

A Ösenschraube Schnur

Schritt 3 Drahtlose Anschlüsse

Drahtlosverbindung aktiver Subwoofer

Vorbereitung

Schalten Sie das Hauptgerät an.

Vergewissern Sie sich, dass der Wireless Link aktiviert ist.

WIRELESS LINK-Anzeigeleuchte

Leuchtet:

Wireless Link ist aktiviert.

Leuchtet nicht:

Wireless Link ist nicht aktiviert.

Blinkt:

Der aktive Subwoofer versucht, eine drahtlose

Verbindung zum Hauptgerät herzustellen.

• Der Wireless-Link wird aktiviert, wenn das Hauptgerät und der aktive Subwoofer beide eingeschaltet sind.
• Die I/D SET-Taste wird nur verwendet, wenn das Hauptgerät nicht mit dem aktiven Subwoofer gekoppelt ist. (⇒ 24)

Bluetooth®-Verbindung

Durch Verwendung der Bluetooth® Verbindung können Sie drahtlos Sound vom Bluetooth®

Audiogerät mit diesem Gerät anhören.

• Weitere Informationen zur Verbindung eines Bluetooth®-Geräts finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

Vorbereitung

• Schalten Sie die Bluetooth®- Funktion des Geräts ein und stellen Sie das Gerät in der Nähe des Hauptgeräts auf.

Bluetooth®-Kopplung

Drücken Sie [ -PAIRING], um "auszuwählen.

• Wenn die Anzeige schnell zu blinken beginnt, fahren Sie mit Schritt 3 fort.

Halten Sie [ -PAIRING] gedrückt, bis die Anzeige schnell zu blinken beginnt.

• Wenn die Anzeige langsam blinkt, wiederholen Sie Schritt 2.

Wählen Sie "SC-HTB688", "SC-HTB494" oder "SC-HTB488" im Bluetooth®-Menü des Bluetooth®-Geräts aus.

Die MAC-Adresse (z.B. 6C:5A:B5:B3:1D:0F) wird möglicherweise angezeigt, bevor "SC-HTB688", "SC-HTB494" oder "SC-HTB488" angezeigt wird. - Wenn Sie zur Eingabe des Zugangsschlüssels am Bluetooth®-Gerät aufgefordert werden, geben Sie "0000" oder "1234" ein. - Sobald das Bluetooth®-Gerät angeschlossen ist, hört die Anzeige auf zu blinken und leuchtet.

• Mit diesem System können Sie bis zu 8 Geräte registrieren. Wird ein 9. Gerät angekoppelt, wird das Gerät, das am längsten nicht verwendet wurde, ersetzt.

Anschluss eines gekoppelten Bluetooth-Geräts

Drücken Sie [ -PAIRING], um "auszuwählen.

• Wenn die "●"-Anzeige leuchtet, ist bereits ein Bluetooth®-Gerät an dieses System angeschlossen. Entfernen Sie das andere Gerät. (⇒ unten)

Wählen Sie "SC-HTB688", "SC-HTB494" oder "SC-HTB488" im Bluetooth®-Menü des Bluetooth®-Geräts aus.

Abtrennen eines Bluetooth-Geräts: Halten Sie [ -PAIRING] gedrückt, bis die Anzeige langsam zu blinken beginnt.

• Wird " " als Quelle ausgewählt, versucht das System automatisch, eine Verbindung mit dem zuletzt angeschlossenen Bluetooth®-Gerät herzustellen. Wenn keine Verbindung hergestellt werden kann, versuchen Sie es noch einmal.
• Das Bluetooth®-Gerät wird ausgeschaltet, wenn eine andere Audioquelle (z. B. "HDMI (ARC)") ausgewählt wird.
• Dieses System kann nur mit einem Gerät auf einmal verbunden sein.

Verwendung eines Systems

• Die Standardeinstellung ist unterstrain. Die geänderten Einstellungen werden bis zur nächsten Änderung beibehalten, soweit nicht anders angegeben.

Vorbereitung

• Schalten Sie den Fernseher und/oder das angeschlossene Gerät an.

Drücken Sie [ ] , um das Hauptgerät einzuschalten.

Wählen Sie die Quelle.

Hauptgerät

Drücken Sie	Zur Auswahl von
[INPUT]	"HDMI (ARC)" → "OPTICAL" ↑ - "Bluetooth®) ←
[ ] -PAIRING]	" " (Bluetooth®)

Fernbedienung

Drücken Sie	Zur Auswahl von
[HDMI (ARC)]	"HDMI (ARC)"
[OPTICAL]	"OPTICAL"
[® -PAIRING]	"® " (Bluetooth®)

• Diese Fernbedienung kann nicht verwendet werden, um die Bedienung der verbundenen Geräte zu steuern.

Wenn " als Quelle ausgewählt ist

Am Bluetooth Gerät:

Wählen Sie dieses System als Ausgangsquelle des angeschlossenen Bluetooth®-Geräts und beginnen Sie die Wiedergabe.

■ Wenn "OPTICAL" als Quelle ausgewählt ist

Schalten Sie den Fernseher und das angeschlossene Gerät ein:

Wählen Sie den TV-Eingang für dieses System und starten Sie die Wiedergabe am angeschlossenen Gerät.

Einstellen der Lautstärke des Systems

Drücken Sie [+ VOL -]

Lautstärkebereich: 0 bis 100

Die Anzeigen werden bei jeder

Lautstärkenänderung gewechselt.

Die Anzeigen blinken nicht, wenn das Maximum oder Minimum erreicht wurde.

Anpassen der Subwoofer-Stufe

1 Drücken Sie [+ SUBWOOFER] oder [SUBWOOFER -], um die aktuelle Stufe anzuzeigen. 2 Während die Stufe angezeigt wird: Drücken Sie [+ SUBWOOFER] oder [SUBWOOFER -], um die Stufe anzupassen.

Anzeige					Effektstufe
5					Höchste
STANDARD	MUSIC	CINEMA	NEWS	VOICE
STANDARD	MUSIC	CINEMA	NEWS	VOICE	3
STANDARD	MUSIC	CINEMA	NEWS	VOICE	2
STANDARD	MUSIC	CINEMA	NEWS	VOICE	1	Niedrigste

Auswahl des Sound-Modus

Drücken Sie [SOUND].

Sound-Modus
STANDARD	Für dramatische Filme und Unterhaltungssendungen geeignet.
MUSIC	Der Klang von Musikinstrumenten und Liedern wird optimiert.
CINEMA	Erzeugt einen kräfigen dreidimensionalen Klang bei Spielfilmen.
NEWS	Verständrt die Stimmen der Sprecher bei Nachrichten und Sportkommentaren.
VOICE	Verbessert die Klarheit menschlicher Stimmen.

So stellen Sie den Surround-Modus ein

Sie können den Surround-Effekt aktivieren/deaktivieren.

Drücken Sie [SURROUND].

• Drücken Sie die Taste erneut, um zu löschen.

Stummschalten

Drücken Sie [MUTE].

• Während der Stummschaltung blinken die Anzeigen des Sound-Modus gleichzeitig.
• Drücken Sie die Taste erneut, um abzubrechen, oder regeln Sie die Lautstärke.
• Die Stummschaltung wird bei Ausschalten des Geräts aufgehoben.

Funktioniert dieses System nicht wie erwartet oder ist der Ton ungewöhnlich, kann durch ein Rücksetzen der Einstellungen auf die Werkseinstellungen das Problem behoben werden. (⇒ 22) - Kommt Sound aus den Lautsprechern des Fernsehers, verringern Sie die Lautstärke des Fernsehers auf das Minimum.

Erweiterte Bedienvorgänge

• Die Standardeinstellung ist unterstrichen. Die geänderten Einstellungen werden bis zur nächsten Änderung beibehalten, sofern nicht anders angegeben.

Duales Audio

Stellt den bevorzugten Audiokanal-Modus ein, wenn das System zwei Audio-Modi empfängt.

Halten Sie [MUTE] mindestens 4 Sekunden lang gedrückt.

Je nach Audio-Modus blinkt die Anzeige wie unter beschrieben.

Audio-Modus	Anzeige
Hauptmodus	STANDARD MUSIC CINEMA NEWS VOICE
Zusatzmodus	STANDARD MUSIC CINEMA NEWS VOICE
Hauptmodus+Zusatzmodus	STANDARD MUSIC CINEMA NEWS VOICE

• Dieser Effekt funktioniert nur, wenn die Audioausgabe des Fernsehers oder Players auf "Bitstream" eingestellt ist und "Dolby Dual Mono" in der Audioquelle vorhanden ist. Die Anzeige der ausgewählten Funktion blinkt 5 Sekunden lang, und anschließend wird der Einstellungsmodus beendet.

Audio-Format

Sie können sich das laufende Audioformat ansehen.

Halten Sie [SOUND] mindestens 4 Sekunden lang gedrückt.

Je nach Audio-Format blinkt die Anzeige wie unter beschrieben.

Audio-Format	Anzeige
Dolby Digital	STANDARD	MUSIC	CINEMA	NEWS	VOICE
DTS®	STANDARD	MUSIC	CINEMA	NEWS	VOICE
PCM	STANDARD	MUSIC	CINEMA	NEWS	VOICE

Die Anzeige der ausgewählten Funktion blinkt 5 Sekunden lang, und anschließend wird der Einstellungsmodus beendet. Die Anzeigen können abweichende Signale geben, wenn vom Hauptgerät ein nicht unterstütztes Audio-Format vom angeschlossenen Firmware-Hersteller erkannt wird.

• Das Audioformat wird nicht angegeben, wenn "®" als Quelle gewählt ist.

Automatische Abschaltfunktion

Das Hauptgerät schaltet sich automatisch aus, wenn etwa 20 Minuten lang kein Eingang von Audiosignalen und kein Bedienvorgang erfolgt.

Halten Sie [HDMI (ARC)] mindestens 4 Sekunden lang gedrückt, um den Modus auszuwählen.

Je nach Modus blinkt die Anzeige wie unter gezeigt.

Modus	Anzeige
Ein	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Aus	STANDARD	MUSIC	CINEMA	NEWS	VOICE

• Die Anzeige der ausgewählten Funktion blinkt 5 Sekunden lang, und anschließend wird der Einstellungsmodus beendet. Die Einstellung wird bis zu einer erneuten Veränderung beibehalten.

Bluetooth®-Standby

Mit dieser Funktion können Sie ein gekoppeltes Bluetooth®-Gerät anschließen, wenn sich das Hauptgerät im Standby-Modus befindet.

Halten Sie [OPTICAL] mindestens 4 Sekunden lang gedrückt, um den Modus auszuwählen.

Je nach Modus blinkt die Anzeige wie unter gezeigt.

Modus	Anzeige
Ein	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Aus	STANDARD	MUSIC	CINEMA	NEWS	VOICE

Die Anzeige der ausgewählten Funktion blinkt 5 Sekunden lang, und anschließend wird der Einstellungsmodus beendet. - Die Einstellung wird bis zu einer erneuten Veränderung beibehalten. - Bei abgetrenntem Netzkabel funktioniert die Bluetooth®-Standby-Funktion möglicherweise nicht. Nehmen Sie die Einstellung erneut vor.

Dimmermodus

Sie können den Dimmermodus ausschalten und die LED-Anzeigen hell leuchten lassen.

Halten Sie [SURROUND] mindestens 4 Sekunden lang gedrückt, um den Modus zu deaktivieren.

Die Anzeige für die aktuelle Einstellung wird heller. Die Einstellung wird beibehalten, bis sie wieder geändert wird. - Die Standardeinstellung dieser Funktion ist eingeschaltet.

Wiederholen Sie den obigen Vorgang, um den Dimmermodus einzuschalten. Nach dem Ausführen des Vorgangs wird die Anzeige der aktuellen Einstellung gedimmt.

Lautstärkenbegrenzung

Sollte Sie ein leiser Lautstärkezustand bei jedem Einschalten des Hauptgeräts stören, können Sie diese Funktion beispielsweise wie folgt ausschalten:

Drücken Sie nacheinander [SURROUND], [SOUND]*, [SURROUND]*, [SOUND]*.

• Innerhalb von 3 Sekunden.

Je nach Modus blinkt die Anzeige wie unten gezeigt.

Modus	Anzeige
Ein
	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Aus
	STANDARD	MUSIC	CINEMA	NEWS	VOICE

• Wiederholen Sie den obigen Vorgang, um die Lautstärkenbegrenzung zu aktivieren.

Fernbedienungscode

Wenn andere Panasonic-Geräte auf die Fernbedienung dieses Systems reagieren, ändern Sie den Fernbedienungscode an diesem System und an der Fernbedienung.

Vorbereitung

• Schalten Sie alle anderen Panasonic-Produkte aus.
• Schalten Sie das Hauptgerät ein.

Auswählen von Code 2

1 Richten Sie die Fernbedienung auf den Fernbedienungs-Signalsensor des Hauptgeräts. 2 Halten Sie [SOUND] und [ -PAIRING] auf der Fernbedienung mindestens 4 Sekunden lang gedrückt.

Je nach Modus blinkt die Anzeige wie unter gezeigt.

Code	Anzeige
Code 1	STANDARD MUSIC CINEMA NEWS VOICE
Code 2	STANDARD MUSIC CINEMA NEWS VOICE

• Halten Sie [SOUND] und [OPTICAL] mindestens 4 Sekunden lang gedrückt, um Code 1 auszuwählen.

"HDMI CEC"

Dieses Gerät unterstützt die Funktion "HDMI CEC" (Consumer Electronics Control).

Informationen zur Bedienung finden Sie in der Bedienungsanleitung der angeschlossenen Geräte.

Vorbereitung

Vergewissern Sie sich, dass die HDMI-Verbindung vorgenommen wurde. (⇒ 9,10)

Power on link

Wenn der Fernseher eingeschaltet wird, wird das Hauptgerät automatisch eingeschaltet. (Diese Funktion ist nicht aktiv, wenn OPTICAL oder Bluetooth als Quelle genutzt wird.)

Power off link

Wenn der Fernseher ausgeschaltet wird, wird das Hauptgerät automatisch ausgeschaltet. (Diese Funktion ist nicht aktiv, wenn OPTICAL oder Bluetooth als Quelle genutzt wird.)

Lautstärkeregelung

Sie können die Lautstärkeeinstellung dieses Systems mithilfe der Lautstärke- oder Stummschalt-Taste auf der Fernbedienung des Fernsehers regeln. Wenn von den Lautsprechern des Hauptgeräts zu den Lautsprechern des Fernsehers gewechselt wird, werden die Lautsprecher des Hauptgeräts stummgeschaltet. Die Stummschaltung wird aufgehoben, wenn wieder die Lautsprecher des Hauptgeräts ausgewählt werden.

Wechseln der Lautsprecher

Wenn das Hauptgerät eingeschaltet wird, wird automatisch von den Lautsprechern des Fernsehers zu den Lautsprechern des Hauptgeräts gewechselt.

Wenn das Hauptgerät ausgeschaltet wird, wird automatisch von den Lautsprechern des Hauptgeräts zu den Lautsprechern des

Fernsehers gewechselt.

• Der Betrieb kann nicht für alle HDMI-CEC-Geräte gewährleistet werden.

Fehlerbeseitigung

Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben lässt, wenden Sie sich bitte an Ihren Händler.

Rücksetzen auf die Werkseinstellungen.

Halten Sie [ü/ɪ] am Hauptgerät mindestens 4 Sekunden lang gedrückt, während das Hauptgerät eingeschaltet ist. (Alle Anzeigen blinken, bis das System neu gestartet wird.)

Funktioniert das System nicht wie erwartet, kann das Zurücksetzen der Einstellungen auf die Werkseinstellungen das Problem beheben.

• Der Fernbedienungs-Code wird auf Code 1 zurückgesetzt, wenn dieses System auf die Werkseinstellungen zurückgesetzt wird. Informationen zum Ändern des Fernbedienungscodes finden Sie auf Seite 21.

Allgemeine Bedienung

Kein Strom.

Nachdem Sie das Netzkabel in die Steckdose gesteckt haben, warten Sie mindestens 10 Sekunden lang, bevor Sie das Gerät einschalten. - Trennen Sie das Netzkabel ab und warten Sie mindestens 10 Sekunden lang, bevor Sie es wieder einstecken. - Nachdem Sie das Gerät eingeschaltet haben, wenn sich das Hauptgerät sofort ausschaltet, stecken Sie das Netzkabel aus und wenden Sie sich an Ihren Händler. - Wenn sich das Hauptgerät bei Einschalten des Fernsehers (HDMI CEC) nicht einschaltet, schalten Sie das Hauptgerät manuell ein.

Die Fernbedienung funktioniert nicht richtig.

Die Batterie ist leer. Ersetzen Sie sie durch eine neue. (⇒ 8) - Möglicherweise wurde die Trennfolie nicht entfernt. Entfernen Sie die Trennfolie. (⇒ 8) - Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. (⇒ 21) - Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs. (⇔ 8)

Das Hauptgerät wird automatisch in den Standby-Modus geschaltet.

Die Funktion "Automatische Abschaltfunktion" ist aktiviert.

Das Hauptgerät wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht und ca. 20 Minuten lang kein Bedienvorgang ausgeführt wird. Um diese Funktion auszuschalten, siehe Seite 21.

HDMI CEC-bezogene Bedienvorgänge können nicht mehr ordnungsgemäß ausgeführt werden.

• Überprüfen Sie die Einstellungen der angeschlossenen Geräte.

— Schalten Sie die HDMI CEC-Funktion an den angeschlossenen Geräten ein. — Wählen Sie dieses System als Lautsprecher im HDMI CEC-Menü des Fernsehers aus.

• Wenn nach einem Stromausfall oder nach dem Abtrennen des Netzkabels die HDMI-Verbindungen geändert werden, können HDMI CEC-Bedienvorgänge möglicherweise nicht mehr ordnungsgemäß ausgeführt werden.

— Schalten Sie alle Geräte ein, die mit dem Fernseher über ein HDMI-Kabel verbunden sind, und schalten Sie dann den Fernseher ein. — Schalten Sie die HDMI CEC-Einstellungen am Fernseher aus und wieder ein. Einzelheiten finden Sie in der Bedienungsanleitung des Fernsehers. — Wenn das Hauptgerät und der Fernseher über das HDMI-Kabel verbunden sind, schalten Sie den Fernseher ein, trennen Sie das Netzkabel des Hauptgeräts ab und schließen Sie es wieder an.

Bluetooth®

Die Kopplung kann nicht ausgeführt werden.

Überprüfen Sie den Zustand des Bluetooth®-Geräts.

Das Gerät ist angeschlossen, aber es ist kein Ton über dieses System zu hören.

Die Kopplung des Geräts war nicht erfolgreich oder die Aufzeichnung wurde ersetzt. Versuchen Sie, das Gerät erneut zu koppeln. (⇒ 18) - Dieses System ist unter Umständen mit einem anderen Gerät verbunden. Trennen Sie die Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln.

Das Gerät ist angeschlossen, aber es ist kein Ton über dieses System zu hören.

Bei einigen Geräten mit integriertem Bluetooth® müssen Sie den Audioausgang manuell auf "SC-HTB688", "SC-HTB494" oder "SC-HTB488" einstellen. Details dazu finden Sie in der Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Bringen Sie das Bluetooth®-Gerät näher an das Hauptgerät.
• Entfernen Sie alle Hindernisse zwischen dem Hauptgerät und dem Gerät.
• Andere Geräte, die das Frequenzband 2,4 GHz (Wireless Router, Mikrowellen, drahtlose Telefone, etc.) verwenden, verursachen Störungen. Bringen Sie das Bluetooth®-Gerät näher an das Hauptgerät und entfernen Sie es von den anderen Geräten.

Wenn das obige Problem nicht behoben wird, können Sie das Problem möglicherweise beheben, indem Sie dieses Gerät und das Bluetooth®-Gerät neu verbinden. (⇒ 18)

Ton

Kein Ton (oder Bild).

Schalten Sie die Stummschaltung aus. (⇒ 20) - Überprüfen Sie die Anschlüsse der anderen Geräte. (⇒ 9, 10) Prüfen Sie, ob das empfangene Audio-Signal mit diesem Gerät kompatibel ist. (⇒ 26) - Schalten Sie dieses Gerät aus und wieder ein. - Wenn das Hauptgerät nur über ein HDMI-Kabel mit dem Fernseher verbunden ist, stellen Sie sicher, dass der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" gekennzeichnet ist. Wenn nicht, stellen Sie eine Verbindung über das optische Digital-Audiokabel her. (⇒ 9, 10) - Ist der Anschluss richtig, liegt möglicherweise ein Problem an den Kabeln vor. Wiederholen Sie die Anschlüsse mit anderen Kabeln. - Überprüfen Sie die Tonausgabe-Einstellungen am angeschlossenen Gerät.

Der Audioausgang kann nicht vom Hauptausgang zum sekundären Ausgang umgeschaltet werden.

Handelt es sich bei dem vom angeschlossenen Gerät empfangenen Audio nicht um "Dolby Dual Mono" oder lautet die Einstellung des Ausgangs nicht "Bitstream", kann die Einstellung dieses Systems nicht geändert werden.

Ändern Sie die Einstellungen am angeschlossenen Gerät.

Die Lautstärke wird verringert, wenn das Hauptgerät eingeschaltet wird.

"Lautstärkenbegrenzung" ist aktiv.

Wird das Hauptgerät ausgeschaltet, während sich die Lautstärkeeinstellung in der oberen Hälfte (über 50) befindet, wird automatisch die Lautstärke des Hauptgeräts auf die Mitte (50) gesenkt, wenn das Hauptgerät eingeschaltet wird. (⇒ 21)

Der Ton wird im Vergleich zum Bild verzögert ausgegeben.

Wenn dieses Gerät über Bluetooth® mit dem Fernsehgerät verbunden ist, ist es je nach Fernsehgerät möglich, dass der von diesem Gerät ausgegebene Ton im Vergleich zum Fernsehbild verzögert ausgegeben wird. Verbinden Sie dieses Gerät und das Fernsehgerät mit einem HDMI-Kabel oder einem optischen Digital-Audiokabel. (⇒ 9, 10)

Es ist kein Ton zu hören.

Das Hauptgerät schaltet sich automatisch aus.

(Wenn das Hauptgerät ein Problem erkennt, wird eine Sicherheitsmaßnahme aktiviert und das Hauptgerät schaltet sich automatisch in den Standby-Modus.)

• Es liegt ein Problem am Verstärker vor.
• Ist die Lautstärke extrem hoch?

Verringern Sie in diesem Fall die Lautstärke.

• Steht das Gerät an einem sehr offenen Ort? Versetzen Sie das Gerät in diesem Fall an einen kühleren Ort, warten Sie kurzzeitig ab und versuchen Sie dann, es erneut einzuschalten.
• Blinkt die "SURROUND"-Anzeige weiterhin? Ist dies der Fall, so ist die Temperatur dieses Geräts unzulässig hoch. Warten Sie, bis das Gerät abgekühlt ist und die Anzeige nicht mehr blinkt.

Wenn das Problem weiterhin besteht, überprüfen Sie den Anzeigenstatus, schalten Sie dieses System aus, trennen Sie das Netzkabel ab und wenden Sie sich an Ihren Händler. Merken Sie sich den Status der Anzeigen und informieren Sie den Händler.

Aktiver Subwoofer

Kein Strom.

Achten Sie darauf, dass das Stromversorgungskabel des aktiven Subwoofers richtig angeschlossen ist.

Nach dem Einsatz schaltet sich der Subwoofer sofort wieder aus.

Ziehen Sie das Netzkabel heraus und fragen Sie Ihren Händler um Rat.

Kein Ton vom Subwoofer.

• Überprüfen Sie, ob der aktive Subwoofer eingeschaltet ist. Vergewissern Sie sich, dass die WIRELESS LINK-Anzeige leuchtet. (⇒ 18)

Die WIRELESS LINK-Anzeige leuchtet nicht.

• Es gibt keine Verbindung zwischen dem Hauptgerät und dem aktiven Subwoofer. Vergewissern Sie sich, dass das Hauptgerät eingeschaltet ist.
• Der aktive Subwoofer und das Hauptgerät können nicht korrekt gekoppelt werden. Versuchen Sie folgenden Bedienvorgang. (Drahtlos-Kopplung)

① Schalten Sie das Hauptgerät ein. ② Halten Sie [I/D SET] an der Rückseite des aktiven Subwoofers länger als 3 Sekunden gedrückt (die Funkverbindungsanzeige blinkt). ③ Drücken Sie nacheinander [MUTE], [SOUND], [MUTE], [HDMI (ARC)]*.

• Innerhalb von 3 Sekunden.

(Die Anzeigen "●", "OPTICAL" und "HDMI (ARC)" am Hauptgerät blinken reihum.)

Wenn die Funkkopplung erfolgreich abgeschlossen wurde, erlöschen die Anzeigen "●", "OPTICAL" und "HDMI (ARC)".

Wenden Sie sich an Ihren Händler, wenn das Problem weiterhin besteht.

Pflege des Geräts

■ Reinigen Sie dieses System mit einem weichen, trockenen Tuch.

• Wringen Sie bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch fest aus, um den Schmutz abzuwischen, und wischen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie zur Reinigung der Lautsprecher ein feines Tuch. Verwenden Sie keine Papiertaschentücher oder andere Materialien (Handtücher, etc.), die auseinanderfallen können. Fasern können in der Lautsprecherabdeckung hängen bleiben.
• Verwenden Sie zur Reinigung dieses Systems niemals Alkohol, Farbverdünnungsmittel oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lesen Sie bitte die Gebrauchsanweisung des Tuches sorgfältig durch.

Entsorgung oder Weitergabe des Systems

Das Hauptgerät kann die Benutzereinstellungen im Hauptgerät beibehalten. Wenn Sie das Gerät entweder entsorgen oder weitergeben, befolgen Sie das Verfahren für das Zurücksetzen auf die Werkseinstellungen und das Löschen der Benutzereinstellungen. (⇒ 22, "Rücksetzen auf die Werkseinstellungen")

• Das Bedienungsarchiv konnte im Hauptgerätespeicher registriert worden sein.

Lizenzen

Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Zu DTS-Patenten, siehe http://patents.dts.com. In Lizenz von DTS Licensing Limited gefertigt. DTS, das Symbol und DTS und das Symbol zusammen sind eingetragene Warenzeichen und DTS Digital Surround ist ein Warenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Markenzeichen und Markennamen sind Schutzmarken der jeweiligen Eigentümer.

Leuchten der Anzeigen

Die Anzeigen zeigen den Systemstatus durch Blinken an. Die nachfolgend abgebildeten Anzeigeschemas werden während normaler Betriebsbedingungen angezeigt. Probleme werden nicht angezeigt.

Anzeige

Beschreibung

Die Anzeige blinkt 5 Sekunden lang.

• Wenn die Einstellung an ist ("Automatische Abschaltfunktion", "Bluetooth®-Standby" und "Lautstärkenbegrenzung") (⇒ 21)
• Wenn das Audio-Format Dolby Digital (⇒ 20) lautet

Die Anzeige blinkt 5 Sekunden lang.

• Wenn die Einstellung deaktiviert ist ("Automatische Abschaltfunktion", "Bluetooth®-Standby" und "Lautstärkenbegrenzung") (⇒ 21)
• Wenn das Audio-Format PCM lautet (⇒ 20)

Die Anzeige blinkt 5 Sekunden lang.

• Wenn das Audio-Format DTS® lautet (⇒ 20)

Die Anzeige blinkt 10 Sekunden lang.

• Wenn die Fernbedienung Code 1 aufweist (⇒ 21), blinkt die Anzeige 5 Sekunden lang.
• Wenn die Einstellung für Dual-Audio "Hauptmodus" lautet (⇒ 20)

Die Anzeige blinkt 5 Sekunden lang.

• Wenn die Einstellung für Dual-Audio "Zusatzmodus" lautet (⇒ 20)

Die Anzeigen blinken ca. 5 Sekunden lang.

• Wenn die Einstellung für Dual-Audio "Hauptmodus+Zusatzmodus" lautet (⇒ 20)

Die Anzeigen blinken ca. 10 Sekunden lang.

• Wenn die Fernbedienung Code 2 aufweist (⇒ 21)

Alle Anzeigen blinken, bis das System neu gestartet wird.

• Wenn das Hauptgerät zurückgesetzt wird (⇒ 22), blinken die Anzeigen fortlaufend.
• Wenn der Sound stummgeschaltet ist (⇒ 20), blinken die Anzeigen 10-mal.
• Wenn der aktive Subwoofer nicht angeschlossen ist (⇒ 24)

Bluetooth®-Anzeige blinkt schnell.

• Wenn das Hauptgerät zur Kopplung bereit ist (⇒ 18), blinkt die Bluetooth®-Anzeige langsam.
• Wenn das Hauptgerät auf die Verbindung wartet (⇒ 18), ist die Bluetooth®-Anzeige eingeschaltet.
• Wenn das Hauptgerät mit einem Bluetooth®-Gerät verbunden ist (⇒ 18)

Über Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

Verwendetes Frequenzband

Dieses System verwendet das 2,4-GHz-Frequenzband.

■ Zertifizierung dieses Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich. Die unten genannten Handlungen sind in einigen Ländern strafbar: Ein Auseinanderbauen oder Modifizieren des Geräts. Ein Entfernen der Spezifikationskennzeichnungen.

Nutzungsbeschränkungen

Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden. - Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen. - Je nach Spezifikationen und Einstellungen eines Gerätes kann die Verbindung unter Umständen nicht hergestellt werden, oder einige Funktionen können sich unterscheiden. - Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an dieses System. - Dieses System kann keine Daten an ein Bluetooth®-Gerät übertragen.

Einsatzbereich

Verwenden Sie dieses Gerät bei einer maximalen Reichweite von 10 m.

Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen abnehmen.

Interferenz von anderen Geräten

• Dieses System kann aufgrund von Funkwelleninterferenzen nicht korrekt funktionieren, und es können Störungen wie Rauschen und Tonsprünge auftreten, wenn das Hauptgerät zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.
• Dieses System könnte nicht korrekt funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation usw. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie dieses System nicht in der Höhe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors usw.).

Technische Daten

VERSTÄRKERTEIL

RMS-Ausgangsleistung: Dolby Digital-Modus

HTB688

Frontkanäle (L, R ch) 60 W pro Kanal (6 Ω), 1 kHz, 10% THD

Gesamtleistung RMS Dolby Digital Modus 300 W

HTB494 HTB488

Frontkanäle (L, R ch) 50 W pro Kanal (6 Ω), 1 kHz, 10% THD

Subwoofer-Kanäle 100 W pro Kanal (3 Ω), 100 Hz, 10% THD

Gesamtleistung RMS Dolby Digital Modus 200 W

ANSCHLÜSSE

HDMI-Ausgang (ARC) Ausgangsverbinder

Typ A (19 Pin)

1

Digital-Audioeingang

Optischer Digitaleingang

Optischer Anschluss

Abtastfrequenz

Stromverbrauch

HTB688

Hauptgerät 30 W

Aktiver Subwoofer 20 W

Hauptgerät 19 W

Aktiver Subwoofer 18 W

Im Standby

Hauptgerät

Wenn Bluetooth®-Standby ausgeschaltet ist

Ca. 0,5 W

Wenn Bluetooth®-Standby eingeschaltet ist

Ca. 2 W

Wenn alle kabelgebundenen Anschlüsse

vorgenommen und alle Funknetzwerke in

Netzwerk-Standby aktiviert wurden:

HTB688 Ca. 6,2 W

Wenn WLAN in Netzwerk-Standby aktiviert wurde

Ca. 3 W

HTB494 HTB488

Wenn WLAN in Netzwerk-Standby aktiviert wurde

Ca. 2,3 W

Stromversorgung AC 220 V bis 240 V, 50 Hz

Abmessungen (B × H × T)

Hauptgerät

Layout bei Anordnung auf Tisch

853 mm × 60,5 mm × 90 mm

Layout bei Wandmontage

853 mm × 60,5 mm × 111 mm

Aktiver Subwoofer

185 mm × 303 mm × 337 mm

Gewicht

Hauptgerät

HTB688

Layout bei Anordnung auf Tisch: ca. 2,3 kg

Layout bei Wandmontage: ca. 2,4 kg

HTB494 HTB488

Layout bei Anordnung auf Tisch: ca. 1,9 kg

Layout bei Wandmontage: ca. 2,0 kg

Aktiver Subwoofer

Ca. 4,8 kg

Betriebstemperaturbereich

0 °C bis +40 °C

Betriebsfeuchtigkeitsbereich

20% bis 80% RH (keine Kondensation)

LAUTSPRECHERTEIL

Frontlautsprecher (integriert)

Vollbereich

4,5 × 12 cm (Kegeltyp) × 1 / ch

Center-Lautsprecher (integriert) HTB688

Vollbereich

4,5 × 12 cm (Kegeltyp) × 1

Aktiver Subwoofer

Woofer

16 cm Kegeltyp × 1

WIRELESS-ABSCHNITT

Wireless-Modul

Frequenzbereich

2404 MHz bis 2478 MHz

Max. HF-Leistung

-0.09 dBm

Anzahl der Kanäle

38

Bluetooth®-ABSCHNITT

Version

Bluetooth® Version 4.0

Klasse

Klasse 2

Unterstützte Profile

A2DP

Frequenzband

Max. HF-Leistung

2402 MHz bis 2480 MHz

Reichweite

7,1 dBm

10 m Sichtlinie

Die technischen Daten können ohne Vorankündigung Änderungen unterliegen. - Bei den Angaben für Gewicht und Abmessungen handelt es sich um Näherungswerte. Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.

Optische digitale Audiokabel

Die Fernbedienung funktioniert nicht korrekt.

Es kommt kein Ton aus dem Subwoofer.

Optischer Digitaleingang

Kontakt zum autorisierten Vertreter: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Deutschland

Polnisch
