Producttype	Soundbar met actieve draadloze subwoofer
Merk	Panasonic
Model	SC-HTB885EG
Afmetingen van de hoofdluidspreker (B × H × D)	1125 mm × 122,5 mm × 56,5 mm
Gewicht hoofdluidspreker	Ongeveer 3,2 kg (muurmontage) / 3,1 kg (op tafel)
Gewicht actieve subwoofer	Ongeveer 5,4 kg
Voeding	AC 220-240 V, 50 Hz
Stroomverbruik (hoofdluidspreker)	33 W
Stroomverbruik (subwoofer)	46 W
Standby-verbruik (hoofdluidspreker)	Ongeveer 0,49 W (Bluetooth Standby UIT) / 3,0 W (Bluetooth Standby AAN)
HDMI-ingangen	2 ingangen (BD/DVD en AUX), 1 uitgang met ARC
Optische digitale audio-ingang	1 (tv)
Bluetooth	Versie 3.0, profielen A2DP, codecs aptX, AAC, SBC, bereik 10 m
NFC	Ja (one-touch verbinding)
Totaal uitgangsvermogen	500 W RMS (Dolby Digital)
Geluidsmodi	Standaard, Stadion, Muziek, Bioscoop, Nieuws, Stereo
Speciale audiofuncties	3D-geluid (Dolby Virtual Speaker, Surround 3D, Clear Dialogue Mode), basinstelling, dialoog, AGC, laagvolume modus
VIERA Link (HDAVI Control)	Ja, versie 5
Inbegrepen accessoires	Afstandsbediening (batterij CR2025), IR-blaster, 2 muurbeugels, 2 netsnoeren, 2 schroeven
Muurmontage	Mogelijk (bevestiging met schroeven en meegeleverde beugels)
Onderhoud	Reinigen met een zachte, droge doek. Geen alcohol, thinner of benzeen gebruiken.
Veiligheid	Niet blootstellen aan water, niet openen, installatie door een professional voor muurmontage

Veelgestelde vragen - SC-HTB885EG PANASONIC

Hoe sluit ik de soundbar aan op mijn tv?

Gebruik een HDMI-kabel om de HDMI AV OUT (TV (ARC))-aansluiting van de soundbar aan te sluiten op de HDMI ARC-aansluiting van de tv. Als uw tv geen ARC-aansluiting heeft, gebruik dan ook een optische audiokabel tussen de optische uitgang van de tv en de OPTICAL DIGITAL AUDIO IN (TV)-ingang van de soundbar.

Hoe koppel ik een Bluetooth-apparaat?

Druk op de PAIRING-toets op de afstandsbediening tot 'PAIRING' wordt weergegeven. Zoek op uw Bluetooth-apparaat naar 'SC-HTB885' en selecteer het. Als een code wordt gevraagd, voer dan '0000' in. Zodra verbonden, verschijnt de naam van het apparaat enkele seconden.

Wat te doen als de subwoofer niet werkt?

Controleer of de subwoofer is ingeschakeld (aan/uit-toets) en of de WIRELESS LINK-indicator groen is. Als deze rood is, koppel opnieuw: druk 3 seconden op ID SET aan de achterkant van de subwoofer, houd vervolgens op de afstandsbediening INPUT ingedrukt en raak VOL + op de soundbar aan gedurende 4 seconden.

Hoe activeer ik 3D-geluid?

Druk op de SOUND-toets om een andere geluidsmodus dan 'STEREO' te kiezen. De effecten Dolby Virtual Speaker en Surround 3D zijn standaard actief. Om Surround 3D uit te schakelen, stelt u '3D CLR DIALOG' in op OFF in het geluidsmenu.

Kan ik de afstandsbediening van de tv gebruiken om de soundbar te bedienen?

Ja, als uw tv een Panasonic is die compatibel is met VIERA Link (HDAVI Control). Sluit aan via HDMI en activeer VIERA Link in het menu van de soundbar. U kunt dan het volume regelen en de ingang selecteren met de afstandsbediening van de tv.

Hoe monteer ik de soundbar aan de muur?

Gebruik de meegeleverde muurbeugels en schroeven die geschikt zijn voor de muur (draagvermogen > 33 kg). Bevestig de beugels aan de soundbar, schroef vervolgens de muurhaken op de aangegeven afstanden in de handleiding (minimaal 30 mm diep). Bevestig ook een veiligheidskoord.

Wat betekenen de foutcodes op het display?

Bijvoorbeeld, 'F61' duidt op een probleem met de versterker: haal de stekker eruit en neem contact op met de klantenservice. 'U701/U703': controleer de HDMI-verbinding. 'U704': niet-ondersteund videoformaat. 'U705': HDCP 2.2-probleem. Raadpleeg het hoofdstuk Probleemoplossing in de handleiding.

Hoe stel ik het volume van de subwoofer in?

Selecteer in het geluidsmenu SUBWOOFER met de SOUND-toets, kies vervolgens het niveau (LEVEL 1 tot 4) met de ▲/▼-toetsen en bevestig met OK. De instelling wordt per brontype onthouden.

De soundbar wordt automatisch uitgeschakeld, hoe schakel ik dit uit?

Druk op SETUP om het configuratiemenu te openen, selecteer AUTO POWER DOWN en stel in op OFF. Dit voorkomt dat de soundbar na 20 minuten inactiviteit automatisch in de standby-stand gaat.

Hoe reinig ik de soundbar?

Gebruik een zachte, droge doek. Voor hardnekkige vlekken, bevochtig de doek lichtjes, wring goed uit en veeg af. Gebruik nooit alcohol, thinner of benzeen. Gebruik voor de luidsprekers een pluisvrije doek.

GEBRUIKSAANWIJZING SC-HTB885EG PANASONIC

Hartelijk dank voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

Instructies voor de installatie

De installatie dient door een gekwalificeerd installateur uitgevoerd te worden. (⇒ 103 tot 108)

Voordat het werk begonnen wordt, moeten deze instructies voor de installatie en de instructies voor de bediening met aandacht gelezen worden om er zeker van te zijn dat de installatie correct uitgevoerd wordt. (Bewaar deze instructies. U kunt ze nodig hebben voor het onderhoud of het verplaatsen van dit systeem.)

Vorsichtsmaßnahmen

WARNUNG

Gerät

Veiligheidsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen,
• Stel dit toestel niet bloot aan regen, vocht, druppels of spetters.
• Plaats geen met vloeistof gevulde objecten, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking niet.
• Repareer dit toestel niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.
• Om letsel te voorkomen, moet dit apparaat stevig aan de muur bevestigd worden, in overeenstemming met de instructies voor de installatie.

Netsnoer

• Om het risico op brand, elektrische schokken of productschade te verkleinen,
• Controleer of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.
• Steek de stekker volledig in het stopcontact.
• Trek niet aan de voedingskabel, buig hem niet en plaats er geen zware voorwerpen op.
  — Hanteer de stekker niet met natte handen.
• Houd het hoofddeel van de stekker vast als u deze uit het stopcontact neemt.
• Gebruik geen beschadigde stekker of stopcontact.

- De hoofdstekker schakelt het apparaat uit. Installeer het apparaat op een dergelijke wijze dat de hoofdstekker onmiddellijk uit het stopcontact kan worden getrokken.

Knoopbatterij (Lithium batterij)

• Risico van brand, explosie en verbranding. Niet opladen, uit elkaar halen, verwarmen tot boven 60 °C of verbranden.
• Houd de knoopbatterij buiten bereik van kinderen. Stop de knoopbatterij nooit in uw mond. In geval van inslikken neemt u contact op met uw huisarts.

Klein onderwerp

• Bewaar de schroeven buiten het bereik van kinderen om inslikken ervan te voorkomen.
• Bewaar het plakband buiten het bereik van kinderen om inslikken te voorkomen.
• Bewaar de knoopbatterij buiten het bereik van kinderen om inslikken te voorkomen.

VOORZICHTIG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kan tijdens het gebruik de interferentie van radio's ontvangen die veroorzaakt wordt door mobiele telefoons. In dat geval dient u de afstand tussen dit toestel en de mobiele telefoon te vergroten.
• Dit toestel is bestemd voor gebruik in een mild klimaat.
• De productidentificatie is op de onderkant van het toestel genoteerd.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.
• Om het risico op brand, elektrische schokken of productschade te verkleinen,
• Installeer of plaats dit toestel niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controleer of het toestel goed geventileerd wordt.
• Blokkeer de ventilatieopening van dit toestel niet met kranten, tafelkleden, gordijnen, enzovoorts.
• Stel dit toestel niet bloot aan rechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

Knoopbatterij (Lithium batterij)

• Er bestaat explosiegevaar als de batterij niet correct geplaatst wordt. Vervang de batterij alleen door één van het type dat door de fabrikant aanbevolen wordt.
• Zet deze erin met de polen juist.
• Het verkeerd hanteren van batterijen kan het lekken van elektrolyt tot gevolg hebben waardoor brand kan ontstaan.
• Neem de batterij uit als u denkt dat u de afstandsbediening lange tijd niet zult gebruiken. Bewaar hem in een koele, donkere plaats.
• Verwarm de batterijen niet en stel deze niet bloot aan vuur.
• Laat de batterij(en) niet lange tijd in een auto in direct zonlicht liggen terwijl de portieren en de raampjes gesloten zijn.
• Neem voor het weggooien van de batterijen contact op met de plaatselijke autoriteiten of uw verkoper en vraag wat de juiste weggooimethode is.

Het ontdoen van oude apparatuur en batterijen

Enkel voor de Europese Unie en landen met recycle systemen

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Let op: het batterij symbool (Onderstaand symbool).

Dit symbool kan in combinatie met een chemisch symbool gebruikt worden. In dit geval volstaan de eisen, die zijn vastgesteld in de richtlijnen van de desbetreffende chemische stof.

C€1177

Verklaring van overeenstemming (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG.

Klanten kunnen een kopie van de originele verklaring van overeenstemming (DoC) van onze R&TTE-producten van onze DoC-server downloaden:

http://www.doc.panasonic.de

Neem contact op met onze bevoegde vertegenwoordiger: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Duitsland

Dit product is bedoeld voor algemene consumenten. (Categorie 3)

Inhoudsopgave

Veiligheidsmaatregelen.... 92

Voor gebruik

Bijgeleverde onderdelen 95

Dit systeem (SC-HTB885) 95

Accessoires 95

Overzicht van de bedieningselementen 96

Dit systeem (Voorkant) 96

Dit systeem (Achterkant) 97

Afstandsbediening 98

Voorbereidingen

Stap 1 Aansluitingen 99

Aansluiting op de TV 99

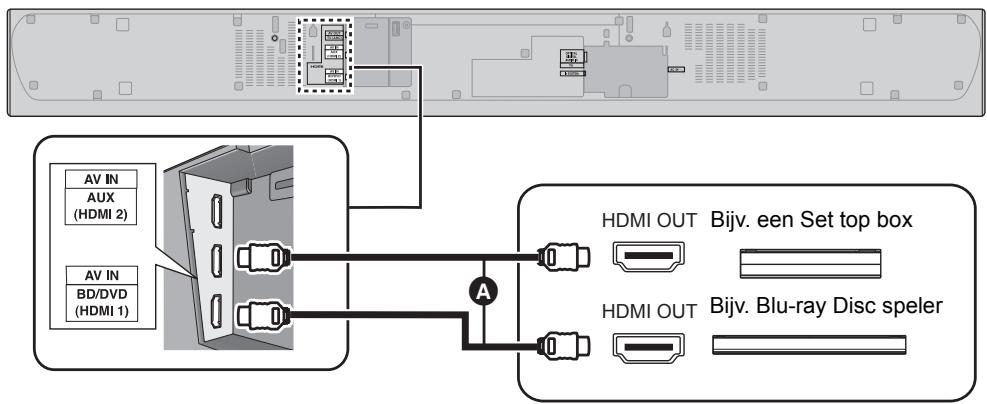

Aansluiting op een HDMI-compatibel apparaat 100

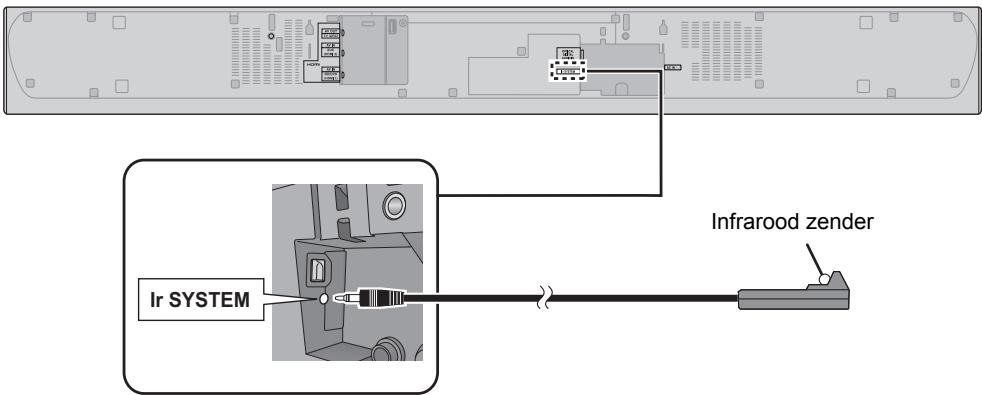

Gebruik van de IR Blaster 101

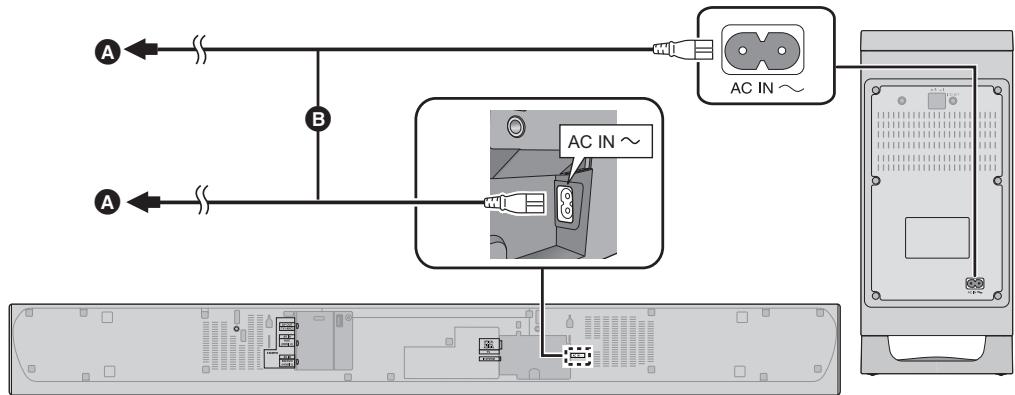

Netsnoeraansluiting 102

Stap 2 Opstelling 103

Veiligheidsmaatregelen 103

Actieve Subwoofer 103

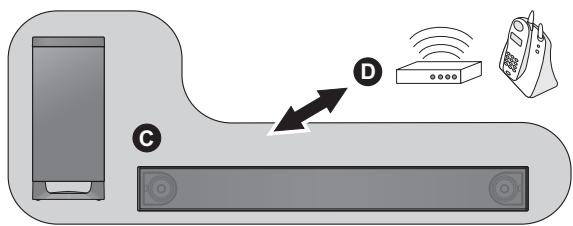

Draadloze interferentie 103

Kiezen van de plaatsingsmethode 104

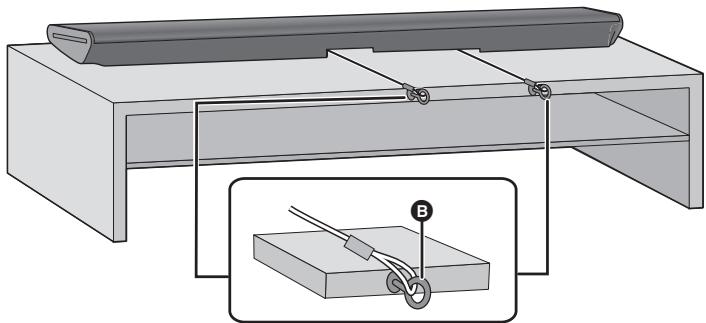

Plaatsen van het hoofdtoestel in een rek of op een tafel 105

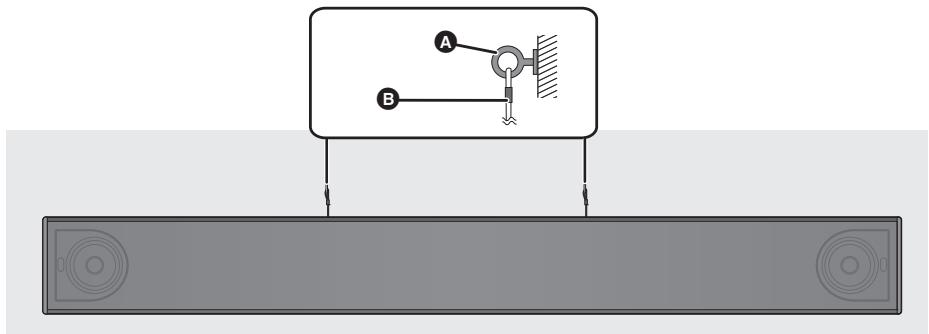

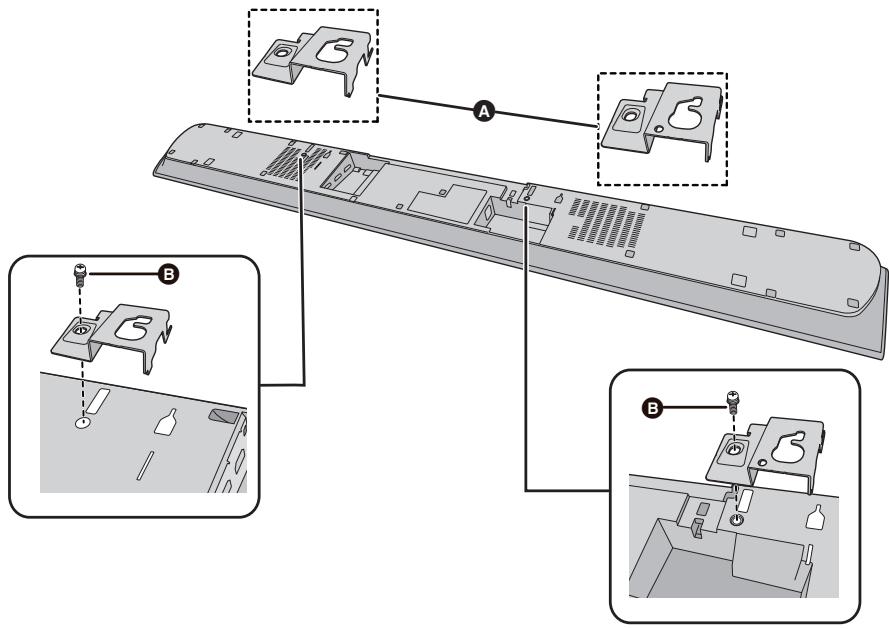

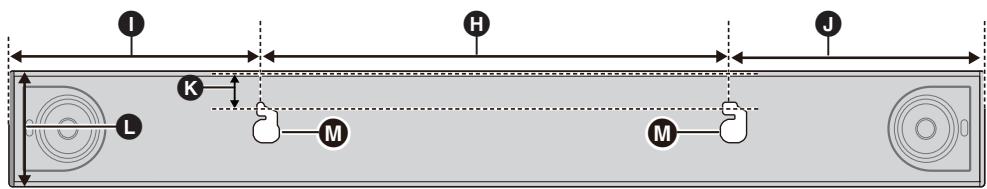

Bevestiging van het hoofdtoestel aan de muur 106

Stap 3 Draadloze verbindingen .... 109

Draadloze verbinding actieve subwoofer 109

Bluetooth ^® -verbinding 109

Code afstandsbediening ....110

Bediening

Gebruik van dit systeem 111

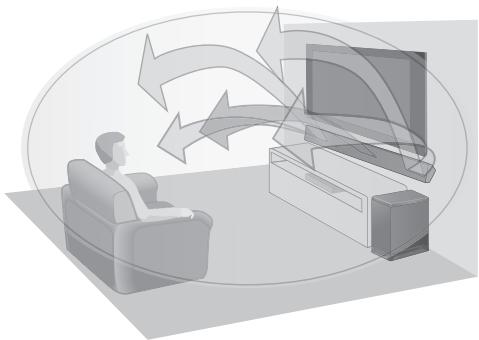

3D-geluid 112

Geluidsmenu 112

Audioformaat 113

Setup-menu 114

Gekoppelde bedieningen met de TV

(VIERA Link "HDAVI ControlTM") 115

Informatie

Oplossen van ongemakken 116

Over Bluetooth ^® 119

Verzorging van het apparaat 119

Licenties 119

• De getoonde illustraties kunnen afwijken van uw apparaat.
• De handelingen die in deze handleiding beschreven worden, zijn hoofdzakelijk voor de afstandsbediening bedoeld maar kunnen ook op de actieve subwoofer uitgevoerd worden als de bedieningsorganen dezelfde zijn.

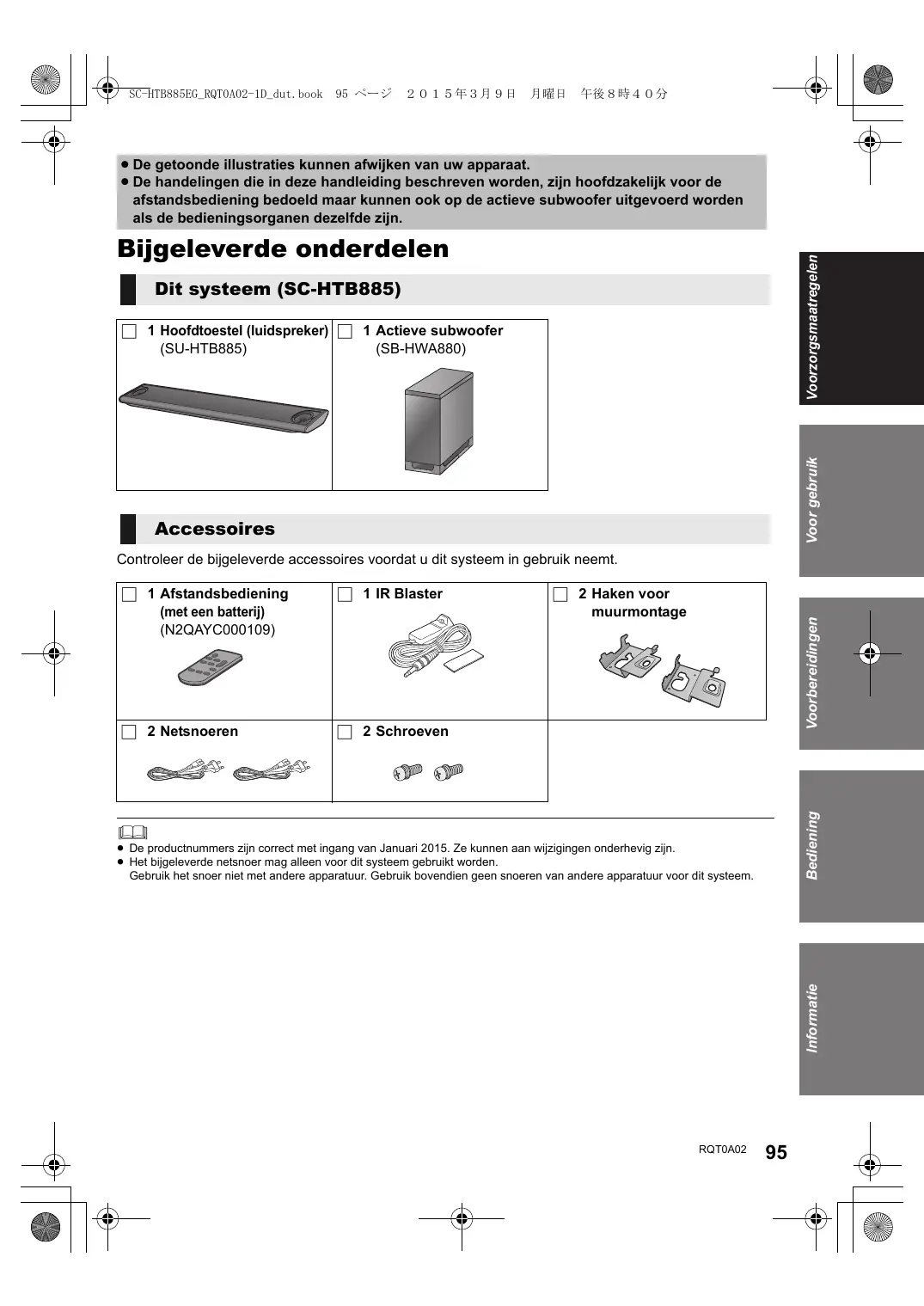

Bijgeleverde onderdelen

Dit systeem (SC-HTB885)

☐ 1 Hoofdtoestel (luidspreker) (SU-HTB885)

☐ 1 Actieve subwoofer (SB-HWA880)

Controleer de bijgeleverde accessoires voordat u dit systeem in gebruik neemt.

□ 1 Afstandsbediening (met een batterij) (N2QAYC000109)	□ 1 IR Blaster	□ 2 Haken voor muurmontage

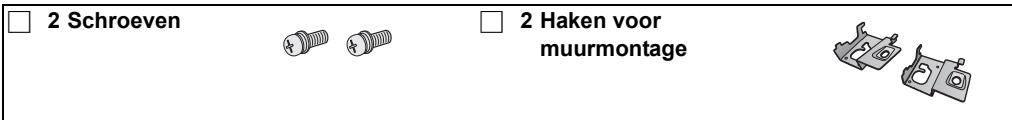

□ 2 Netsnoeren	□ 2 Schroeven

• De productnummers zijn correct met ingang van Januari 2015. Ze kunnen aan wijzigingen onderhevig zijn.
• Het bijgeleverde netsnoer mag alleen voor dit systeem gebruikt worden.
  Gebruik het snoer niet met andere apparatuur. Gebruik bovendien geen snoeren van andere apparatuur voor dit systeem.

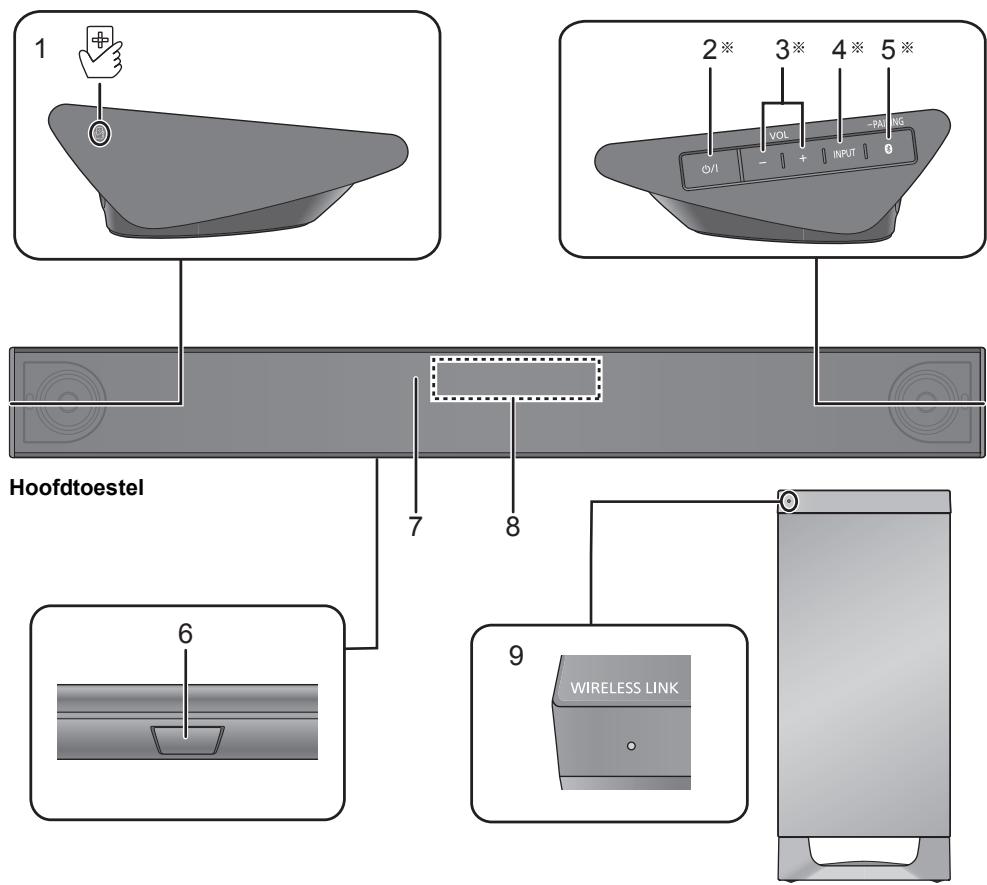

Overzicht van de bedieningselementen

Dit systeem (Voorkant)

Actieve subwoofer

1 NFC-aanraakzone ( 110)
2 Stand-by/Aan schakelaar (⏻/ı)
Raak aan om het toestel vanuit de ingeschakelde stand op stand-by te zetten of omgekeerd. In de stand-by-modus verbruikt het toestel nog steeds een kleine hoeveelheid stroom.
3 Regelt het volume van dit systeem ( 111)
4 Selecteer de ingangsbron ( 111)

$$ " T V" \longrightarrow " B D / D V D" \longrightarrow " A U X" $$

$$ \uparrow \text { “BLUETOOTH” } \leftarrow $$

5 Selecteert het Bluetooth®-apparaat als de bron (⇒ 111)
6 Signaalsensor afstandsbediening voor opstelling op een tafel (⇒ 98)
7 Signaalsensor afstandsbediening voor montage op een muur ( 98)
8 Display
9 WIRELESS LINK-lampje ( 109)

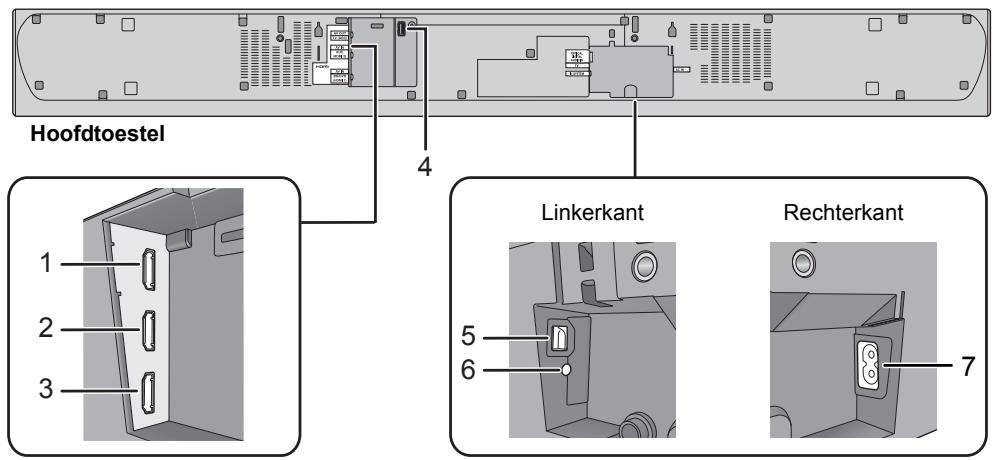

Dit systeem (Achterkant)

1 HDMI AV OUT (TV (ARC)) aansluiting (ARC-compatibel) ( 99, 100)
2 HDMI AV IN (AUX (HDMI 2)) aansluiting ( 100)
3 HDMI AV IN (BD/DVD (HDMI 1)) aansluiting ( 100)
4 USB-poort (alleen voor service)

5 OPTICAL DIGITAL AUDIO IN (TV) aansluiting ( 100)
6 Ir SYSTEM aansluiting ( 101, 102)
7 AC IN aansluiting ( 102)
8 On/Off-knop actieve subwoofer ( 109)

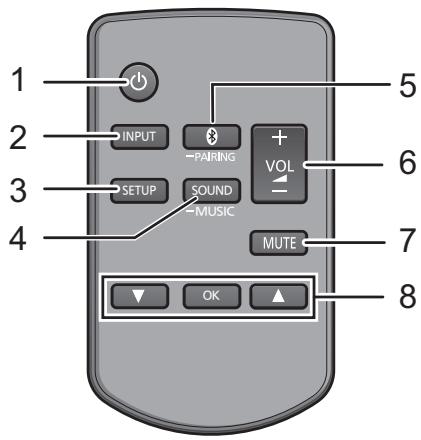

1 Schakelt het hoofdtoestel in of uit (⇒ 111)
2 Selecteer de ingangsbron ( 111)

$$ " T V" \longrightarrow " B D / D V D" \longrightarrow " A U X" $$

$$ \uparrow \text { “BLUETOOTH” } \leftarrow $$

3 Selecteer het setup-menu ( 114)
4 Selecteer het geluidsmenu ( 112)
5 Selecteert het Bluetooth®-apparaat als de bron (⇒ 111)
6 Regelt het volume van dit systeem ( 111)
7 Zet het geluid uit (mute) (⇒ 111)
8 Selecteer en bevestig de optie

■ Signaalsensor afstandsbediening

De signaalsensor van de afstandsbediening bevindt zich op het hoofdtoestel.

- Gebruik de afstandsbediening binnen het correcte werkbereik.

Afstand: Binnen ongeveer 7 m direct ervoor

Hoek: Ongeveer 30° links en rechts

■ Vóór het eerste gebruik

Verwijder de isolatiefolie Ⓐ.

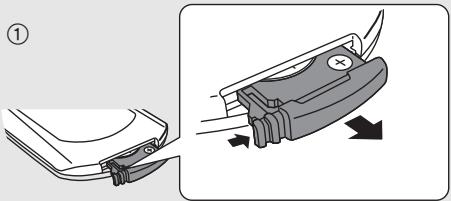

■ Vervangen van een knoopbatterij

Batterijtype: CR2025 (Lithiumbatterij)

- Plaats de knoopbatterij met diens (+) merkteken omhoog gericht.

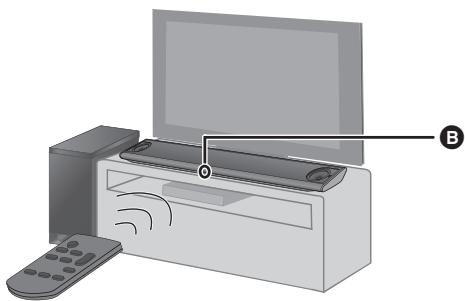

Voor lay-out tafelbovenkant

B Signaalsensor afstandsbediening voor opstelling op een tafel
C Signaalsensor afstandsbediening voor montage op een muur

Stap 1 Aansluitingen

- Schakel alle uitrustingen uit voordat met de aansluiting begonnen wordt en lees de bijbehorende instructies.

Sluit het netsnoer niet aan totdat alle verbindingen voltooid zijn.

■ HDMI (Hoge Definitie Multimedia Interface)

• De HDMI-aansluiting ondersteunt VIERA Link "HDAVI Control" (⇒ 115) wanneer deze gebruikt wordt met een compatibele Panasonic TV.
• Gebruik de ARC-compatibele High Speed HDMI-kabels. Niet-HDMI-compatibele kabels kunnen niet worden gebruikt.
• Er wordt aangeraden de HDMI-kabel van Panasonic te gebruiken.

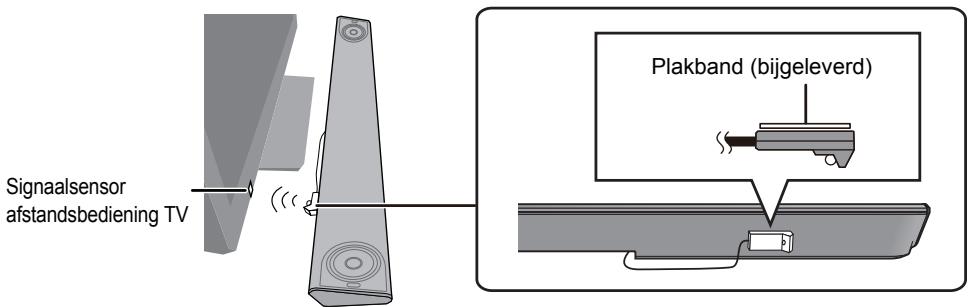

■ IR (infrarood) Blaster

• Gebruik de IR Blaster niet als de sensor van de afstandsbediening van de TV niet door het hoofdtoestel geblokkeerd wordt. (⇒ 104)
• De bijgeleverde IR Blaster is alleen compatibel met Panasonic TV's.

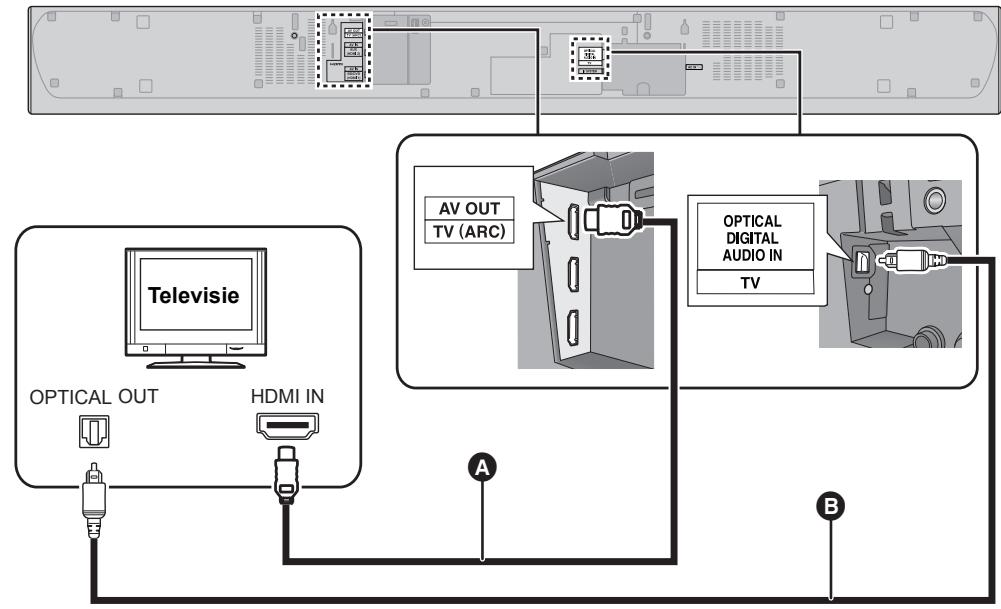

Aansluiting op de TV

Ga na of de HDMI-aansluiting van de TV het "HDMI (ARC)"-label heeft.

De aansluiting varieert, afhankelijk van het bedrukte etiket naast de HDMI-aansluiting.

ARC is een afkorting voor Audio Return Channel, ook bekend als HDMI ARC. Het betreft één van de functies van HDMI. Als u het hoofdtoestel op de aansluiting met het label "HDMI (ARC)" op de TV aansluit, is het niet langer nodig om de optische digitale audiokabel te gebruiken, die normaal gebruikt wordt om naar het geluid uit de TV te kunnen luisteren. Met een enkele HDMI-kabel kunt u van beeld en geluid van de TV luisteren.

Breng de verbinding tot stand.

HDMI-kabel

A HDMI-kabel

- Als u de optische digitale audiokabel gebruikt, dient u de punt correct in de aansluiting te steken.

Aansluiting op een HDMI-compatibel apparaat

U kunt het audiosignaal afkomstig van de aangesloten Blu-ray Disc speler, DVD-speler, Set Top Box, enz. op dit systeem richten.

Voorbereidingen

- Sluit het hoofdtoestel aan op de TV. (⇒ 99)

A HDMI-kabel

■ HDMI stand-by doorgang

Ook al staat het hoofdtoestel op de stand-by-modus, dan zal het audio- en/of het videosignaal afkomstig van het apparaat dat op de HDMI AV IN1 of HDMI AV IN2-aansluiting aangesloten is, naar de TV gezonden worden die op de HDMI AV OUT-aansluiting aangesloten is (het geluid zal niet uit dit systeem uitgezonden worden). Wanneer op alle HDMI AV IN1 en HDMI AV IN2 aansluitingen apparaten aangesloten zijn, zal het audio- en/of videosignaal van het apparaat waarvan de ingang het laatst geselecteerd werd uitgezonden worden.

■ 3D-compatibiliteit

Compatibel met FULL HD 3D TV en Blu-ray Disc speler.

- Het hoofdtoestel kan via het 3D-videosignaal van een 3D-compatibele Blu-ray disc speler naar een FULL HD 3D TV gaan.

■ Compatibiliteit met 4K/60p

Compatibel met 4K Ultra HD TV en Blu-ray Disc speler.

• Dit systeem kan de 4K-inhoud van 4K-compatibele apparatuur aan een 4K Ultra HD TV doorgeven.
• Wanneer u verbinding maakt met 4K-compatibele apparatuur en een 4K Ultra HD TV, gebruik dan hoge snelheid HDMI-kabels die een bandbreedte van 18 Gbps ondersteunen.

- Raadpleeg de handleiding van het aangesloten HDMI-compatibele apparaat voor de benodigde instelling, om de video- en audiosignalen uit te zenden.

Gebruik van de IR Blaster

Met de aansluiting van de IR Blaster is het mogelijk om het IR-signaal, dat door de signaalsensor van de afstandsbediening van dit systeem ontvangen wordt, naar de sensor van de TV te zenden.

Gebruik de afstandsbediening van de TV binnen het werkbereik van de signaalsensor van de afstandsbediening van dit systeem.

- Raadpleeg voor het werkbereik pagina 98.

Sluit de stekker aan op de Ir SYSTEM-aansluiting van het hoofdtoestel.

Plaats de infrarood zender in het zicht van de signaalsensor van de afstandsbediening van de TV.

- Raadpleeg voor de locatie van de signaalsensor van de afstandsbediening van de TV de instructies voor de bediening van de TV.

Richt de afstandsbediening van de TV op de sensor van de afstandsbediening van dit systeem en bedien de TV.

• Raadpleeg voor de locatie van de signaalsensor van de afstandsbediening van dit systeem, pagina 98.
• Reinig het oppervlak waarop het plakband bevestigd wordt.
• Als het plakband verwijderd wordt, kan het oppervlak beschadigd raken en kan kleefstof erop blijven zitten. Heeft u eenmaal bevestigd dat de TV correct werkt, zet het dan vast door het plakband aan te brengen.

Voorbeeld van plaatsing

Op de achterkant van het hoofdtoestel:

Netsnoeraansluiting

- Sluit aan nadat alle andere aansluitingen zijn gemaakt.

A Op een stopcontact

B Netsnoer (bijgeleverd)

- Het systeem verbruikt een kleine hoeveelheid netvoeding (⇒ 120), zelfs als het uitgeschakeld is. Als u dit systeem lange tijd niet gebruikt, trek dan, in het belang van de energiebesparing, de stekker uit het stopcontact.

Energiebesparing

Het hoofdtoestel is ontworpen om het stroomverbruik te beperken en energie te besparen.

- Het hoofdtoestel zal na ong. 20 minuten automatisch naar de stand-by-modus schakelen als geen signaal binnenkomt en geen handeling verricht wordt. Raadpleeg pagina 114, “AUTO POWER DOWN” om deze functie uit te schakelen.

Stap 2 Opstelling

Veiligheidsmaatregelen

Er wordt professionele installatie vereist.

De installatiewerken mogen door niemand anders dan door een gekwalificeerde installateur uitgevoerd worden.

PANASONIC DRAAGT GEEN VERANTWOORDELIJKHEID VOOR SCHADE AAN EIGENDOM EN/OF ERNSTIG LETSEL, INCLUSIEF DODELIJK LETSEL DAT VOORTKOMT UIT ONJUISTE INSTALLATIE OF INCORRECTE HANTERING.

• Zorg ervoor het hoofdtoestel te installeren zoals aangegeven wordt in deze gebruiksaanwijzing.
• Breng de bevestiging tot stand met gebruik van technieken die geschikt zijn voor de structuur en het materiaal van de plaats van installatie.

Voorzichtig

• Dit systeem mag alleen gebruikt worden zoals in deze handleiding aangeduid wordt.
  Veronachtzaming kan de versterker en/of de luidspreker schade berokkenen en het risico van brand tot gevolg hebben. Raadpleeg een gekwalificeerd vakman als schade ontstaan is of wanneer een plotselinge verandering van de werking geconstateerd wordt.
• Probeer het hoofdtoestel niet aan de muur te bevestigen op een andere dan in deze handleiding beschreven wijze.

• Houd het hoofdtoestel niet in één hand, om letsel te voorkomen. Het hoofdtoestel kan vallen als u het draagt.
• Om schade of krassen te voorkomen, verricht u de assemblage op een zachte doek.

Actieve Subwoofer

Wanneer u de actieve subwoofer draagt

A De actieve subwoofer niet bij deze opening vasthouden.

De onderdelen binnenin zouden beschadigd kunnen raken.

B Houd de onderkant van de actieve subwoofer altijd vast wanneer u deze verplaatst.

Draadloze interferentie

Om interferentie te voorkomen, dient men de volgende afstanden tussen het hoofdtoestel/actieve subwoofer en andere elektronische apparatuur, die dezelfde radiofrequentie gebruikt (2,4 GHz band), in acht te nemen.

© Hoofdtoestel/Actieve subwoofer
D Draadloze router, draadloze telefoon en andere elektronische apparatuur: ong. 2 m

Kiezen van de plaatsingsmethode

- Kies een plaatsingsmethode die het meest geschikt lijkt.

Plaatsen van het hoofdtoestel in een rek of op een tafel

- Zet het hoofdtoestel op een vlakke en horizontale ondergrond.

Bevestiging van het hoofdtoestel aan de muur

- Zet het hoofdtoestel op een vlakke en verticale ondergrond.

■ Plaatsen van het hoofdtoestel voor de TV

Het hoofdtoestel zou de verschillende sensoren van de TV (C.A.T.S. (Contrast Automatic Tracking System) -sensor, afstandsbedieningsensor, enz.) en de 3D-brilzenders op een 3D-compatibele TV kunnen blokkeren of verstoren.

- Als interferentie optreedt, plaats het hoofdtoestel dan verder weg van de TV. Als de TV dan nog steeds niet correct werkt, probeer het dan in een rek te gebruiken of op de muur te monteren.

Als de sensor van de afstandsbediening van de TV door het hoofdtoestel geblokkeerd wordt

Probeer de afstandsbediening van de TV onder een andere hoek te gebruiken. Als het probleem blijft aanhouden, kunt u de bijgeleverde IR Blaster gebruiken om het signaal naar de TV om te leiden. (⇒ 101, 102)

• Plaats de actieve subwoofer binnen een paar meter van het hoofdtoestel, in een horizontale positie met het bovenpaneel naar boven gericht.
• Gebruik het hoofdtoestel of de actieve subwoofer niet in een metalen kast.
• Als de actieve subwoofer te dichtbij de muren en hoeken geplaatst wordt kunnen overmatige bastonen het gevolg zijn. Dek muren en ramen af met dikke gordijnen.
• Als ongewone kleuren op uw TV verschijnen, schakel de TV dan uit gedurende circa 30 minuten. Blijft dit voortduren, plaats het hoofdtoestel en de actieve subwoofer dan verder weg van de TV.
• Houd magnetische voorwerpen op afstand. Magnetische kaarten, horloges, enz., kunnen beschadigd raken als ze zich te dicht bij het hoofdtoestel en de actieve subwoofer bevinden.

Plaatsen van het hoofdtoestel in een rek of op een tafel

Extra vereiste accessoires (in de handel verkrijgbaar)

• Valpreventie koord ........ × 2
• Schroefogen (voor de bevestiging van het valpreventiekoord) ........ × 2

• Gebruik in de handel verkrijgbare schroeven die in staat zijn meer dan 33 kg te verdragen.
• Gebruik een snoer dat in staat is meer dan 33 kg te verdragen (met een diameter van circa 1,5 mm).

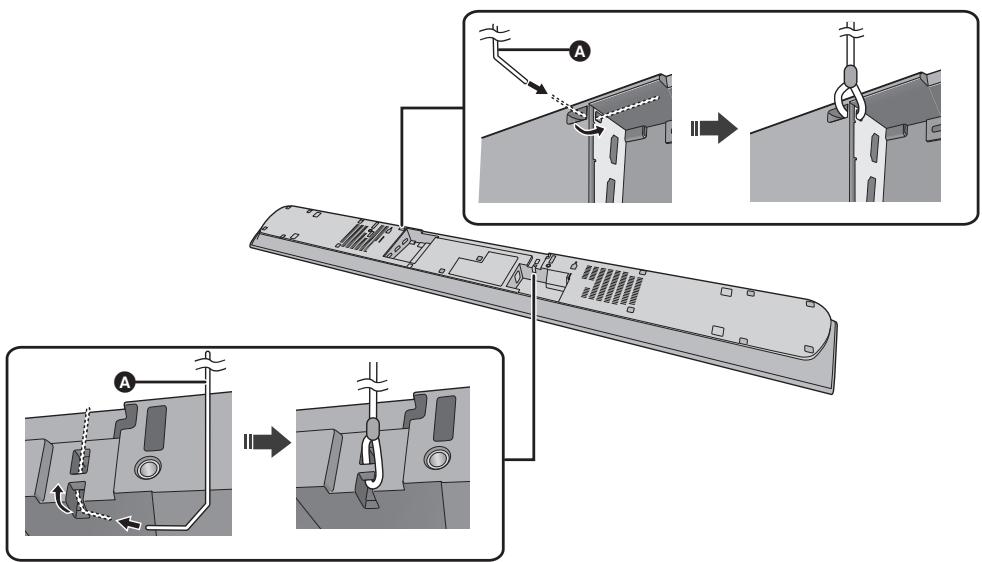

1 Bevestig het koord aan het hoofdtoestel.

※ Als u er niet in slaagt het snoer door de gaten te voeren, probeer het snoer dan op 2 plaatsen op ongeveer 5 mm van het uiteinde om te buigen met een hoek van 45° (zoals hierboven getoond wordt).

Plaats het hoofdtoestel in de gewenste positie en bevestig ieder koord aan het rek of de tafel.

• Zorg ervoor dat de speling minimaal is.
• Plaats het hoofdtoestel niet tegen de TV of een muur.

• Bevestigen aan een punt dat in staat is meer dan 33 kg te verdragen.
• Afhankelijk van de plaatsing van het hoofdtoestel kan de positie van het schroefgat anders zijn.

Bevestiging van het hoofdtoestel aan de muur

Het hoofdstoestel kan aan de muur gemonteerd worden met gebruik van de bijgeleverde muurbeugels, enz. Wees er zeker van dat de gebruikte schroef en de muur sterk genoeg zijn om een gewicht van minstens 33 kg te verdragen.

De schroeven en de andere onderdelen worden niet bijgeleverd omdat het type en de afmetingen daarvan voor iedere installatie anders zullen zijn.

• Raadpleeg stap 3 voor details over de vereiste schroeven.
• Zorg ervoor dat u het valpreventiekoord als een tweede veiligheidsmaatregel vastmaakt.

Bijgeleverde accessoires

Extra vereiste accessoires (in de handel verkrijgbaar)

• Schroeven voor muurmontage.... × 2
• Valpreventie koord ...... × 2
• Schroefogen (voor de bevestiging van het valpreventiekoord).... × 2

- Gebruik een snoer dat in staat is meer dan 33 kg te verdragen (met een diameter van circa 1,5 mm).

Bevestig het koord aan het hoofdtoestel.

Als u er niet in slaagt het snoer door de gaten te voeren, probeer het snoer dan op 2 plaatsen op ongeveer 5 mm van het uiteinde om te buigen met een hoek van 45° (zoals hierboven getoond wordt).

2 Bevestig de muurbeugels op het hoofdtoestel.

A Muurmontage-haak (bijgeleverd)
B Schroef (bijgeleverd)

3 Draai een schroef in de muur.

• Gebruik onderstaande maten om de posities van de schroeven op de muur te vinden.
• Laat minstens 100 mm ruimte boven het hoofdtoestel vrij, zodat er genoeg ruimte is om het hoofdtoestel in te passen.
• Breng het hoofdtoestel in positie met minstens 50 mm vrije ruimte aan de rechterkant. Gebeurt dat niet, dan kan het zijn dat u niet bij de aanraaktoetsen kunt komen.
• Gebruik een waterpas om er zeker van te zijn dat beide montagegaten waterpas ten opzichte van elkaar staan.

Vooraanzicht (halfdoorschijnende afbeelding)

GOED			NIET GOED
		● Verplaats de luidspreker zo, dat de schroef in deze positie zit.			● In deze positie zal de luidspreker waarschijnlijk vallen als u deze naar links of rechts verplaatst.

Bevestig het koord stevig aan de muur.

- Zorg ervoor dat de speling minimaal is.

A Oogschroef
B Koord

Stap 3 Draadloze verbindingen

Draadloze verbinding actieve subwoofer

Voorbereidingen

- Schakel het hoofdtoestel in.

Druk op [■○■].

Aan-/uitknop actieve subwoofer [■ ⏻ ■ I]

Gebruik deze knop om de actieve subwoofer in en uit te schakelen.

1:

De actieve subwoofer staat aan.

1 Ⓧ:

De actieve subwoofer staat uit.

De actieve subwoofer zal nog steeds een kleine hoeveelheid stroom verbruiken, zelfs als het uitgeschakeld is (■, ⏻).

Controleer dat de draadloze link geactiveerd is.

Het WIRELESS LINK-lampje brandt

Brandt rood:

De draadloze verbinding is niet geactiveerd.

Brandt groen:

De draadloze verbinding is geactiveerd.

Knippert groen:

De actieve subwoofer probeert de draadloze verbinding met het hoofdtoestel te activeren.

De draadloze link zal geactiveerd worden wanneer het hoofdtoestel en de actieve subwoofer beide aanstaan.

Bluetooth®-verbinding

Door de Bluetooth®-verbinding te gebruiken, kunt u met dit systeem draadloos naar het geluid luisteren dat afkomstig is van een Bluetooth®-audio-apparaat.

- Raadpleeg de handleiding van het Bluetooth®-apparaat voor meer instructies over de verbinding met een Bluetooth®-apparaat.

Voorbereidingen

- Schakel het Bluetooth®-kenmerk van het apparaat in en plaats het apparaat vlakbij het hoofdtoestel.

Bluetooth® pairing

1 Druk op [®] om "BLUETOOTH" te kiezen.

- Als "PAIRING" op het display aangeduid wordt, ga dan naar stap 3.

2 Druk op [®] en houd het ingedrukt tot "PAIRING" op het display weergegeven wordt.

3 Selecteer "SC-HTB885" in het Bluetooth®-menu van het Bluetooth®-apparaat.

• Indien u op het Bluetooth®-apparaat om het password gevraagd wordt, voer dan "0000" in.
• Is het Bluetooth®-apparaat eenmaal verbonden, dan zal de naam van het aangesloten apparaat enkele seconden op het display weergegeven worden.

- U kunt tot 8 apparaten voor dit systeem registreren. Als een 9e apparaat gepaird wordt, zal het apparaat dat het langst ongebruikt gebleven is vervangen worden.

Verbinding maken met een gepaird Bluetooth®-apparaat

1 Druk op [✗] om de Bluetooth®-modus te selecteren.

- Als "BLUETOOTH READY" op het display aangeduid wordt, ga dan naar stap 3.

2 Druk op [®] en houd het ingedrukt tot "BLUETOOTH READY" op het display weergegeven wordt.

3 Selecteer "SC-HTB885" in het Bluetooth®-menu van het Bluetooth®-apparaat.

■ Afsluiten van een Bluetooth®-apparaat Druk op [✗] en houd het ingedrukt tot "BLUETOOTH READY" op het display weergegeven wordt.

• Als "BLUETOOTH" als bron geselecteerd is, zal dit systeem automatisch proberen met het laatst aangesloten Bluetooth®-apparaat verbinding te maken.
• Dit systeem kan slechts met één apparaat per keer verbonden worden.
• Raadpleeg voor het veranderen van de geluidskwaliteit pagina 114 "LINK MODE".

One-Touch verbinding (verbinden via NFC)

Alleen voor NFC-compatibele Bluetooth® apparaten (Android™ apparaten)

Door eenvoudig een NFC (Near Field Communication)-compatibel Bluetooth®-apparaat op het hoofdtoestel aan te raken, kunt u alle voorbereidingen voltooien, van het registreren van een Bluetooth®-apparaat tot het tot stand brengen van een verbinding.

Voorbereidingen

• Schakel het NFC-kenmerk van het apparaat in.
• Heeft het apparaat een Android versie lager dan
  4.1, dan wordt de installatie van de app "Panasonic Music Streaming" vereist (gratis).

1 Voer "Panasonic Music Streaming" in, in het zoekvak van Google Play™, om het zoeken te starten en selecteer vervolgens "Panasonic Music Streaming".

2 Start de app "Panasonic Music Streaming" op het apparaat.

• Volg de instructies op het scherm van uw apparaat.
• Gebruik altijd de laatste versie van de app.

Druk op [✗] om "BLUETOOTH" te selecteren.

Raak uw apparaat aan op het NFC-aanraakgebied van het hoofdtoestel en houdt het aangeraakt [√]. (⇒ 96)

Beweeg het Bluetooth®-apparaat niet zolang een pieptoon klinkt, een bericht weergegeven wordt of het op een andere manier reageert. Heeft het Bluetooth®-apparaat eenmaal gereageerd, plaats het dan op afstand van het hoofdtoestel.

• Als de registratie en de verbinding van het Bluetooth®-apparaat eenmaal voltooid zijn, wordt de naam van het verbonden apparaat gedurende enkele seconden op het display getoond.
• De locatie van de NFC-aanraakzone varieert, afhankelijk van het apparaat. Als zelfs geen verbinding tot stand gebracht kan worden nadat uw Bluetooth®-apparaat de NFC-aanraakzone van het hoofdtoestel aangeraakt heeft, verander dan de positie van het apparaat. De situatie kan ook verbeteren als u de speciale app "Panasonic Music Streaming" download en opstart.

Start het afspelen op het Bluetooth®-apparaat.

• Als u op het hoofdtoestel een ander apparaat aanraakt, kunt u de Bluetooth®-verbinding updaten. Het eerder aangesloten apparaat zal dan automatisch afgesloten worden.
• Als de verbinding tot stand gebracht is, kan het afspelen automatisch van start gaan, afhankelijk van het type apparaat dat gebruikt wordt.
• Het kan zijn dat de One-Touch bediening niet naar behoren werkt, afhankelijk van het type apparaat dat gebruikt wordt.

Code afstandsbediening

Als andere Panasonic producten op de afstandsbediening van dit systeem reageren, verander dan de code van de afstandsbediening op dit systeem en op de afstandsbediening zelf.

Voorbereidingen

• Schakel alle andere Panasonic producten uit.
• Schakel het hoofdtoestel in.

■ Instellen van de code op "REMOTE 2" Houd [MUTE] en [OK] langer dan 4 sec. ingedrukt.

"REMOTE 2" wordt op het display aangeduid.

■ Instellen van de code op "REMOTE 1" Houd [MUTE] en [▼] langer dan 4 sec. ingedrukt.

"REMOTE 1" wordt op het display aangeduid.

Gebruik van dit systeem

Voorbereidingen

• Schakel de actieve subwoofer in.
• Schakel de TV en/of het aangesloten apparaat in.

1 Druk op [⏻] om het hoofdtoestel in te schakelen.

2 Kies de bron.

Druk op	Om te selecteren
[INPUT]	“TV”→“BD/DVD”→“AUX”↑——“BLUETOOTH”←
[✗]	“BLUETOOTH”

- Deze afstandsbediening kan niet gebruikt worden om de aangesloten apparatuur te bedienen.

■ Als "BLUETOOTH" als bron geselecteerd is

Op het Bluetooth®-apparaat: Selecteer dit systeem als uitgangsbron van het aangesloten Bluetooth®-apparaat en start het afspelen.

■ Als "BD/DVD" of "AUX" als bron geselecteerd is

Op de TV en het aangesloten apparaat: Selecteer de ingang van de TV voor dit systeem en start het afspelen op het aangesloten apparaat.

■ Regelen van het volume van dit systeem

Druk op [+ VOL -].

• Volumebereik: 0 tot 100

■ Zet het geluid uit (mute)

Druk op [MUTE].

• Controleer tijdens Mute of "MUTE" op het display aangeduid wordt.
• Om te annuleren, opnieuw op de toets drukken of het volume afstellen.
• De muting wordt geannuleerd als dit apparaat uitgeschakeld wordt.

Als dit systeem niet naar behoren werkt of het geluid ongebruikelijk is, zet de instellingen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt. (⇒ 116)

- Als er geluid uit de luidsprekers van de TV komt, zet het volume van de TV dan op de laagste stand.

3D-geluid

Dit systeem biedt het gevoel dat het geluid en het beeld één geheel zijn.

- Om het toegepaste effect te veranderen, raadpleegt u "Geluidsmenu". (⇒ rechts)

b.v. Beeld van 3D-geluidsveld

3D-geluid
Dolby®Virtual Speaker	Met dit effect kunt u genieten van een surroundgeluidseffect dat lijkt op 5.1ch.
3D-surroundeffect	Naast het effect van de Dolby Virtual Speaker heeft Panasonic zijn eigen technologie ter controle van het geluidsveld toegepast om het geluidsveld vooruit, achteruit, omhoog en omlaag te expanderen, waardoor een geluid met diepte en kracht ontstaat, dat beter bij 3D-beelden past.
Clear-mode dialog	Sportscommentaar en de dialogen van TV-drama's klinken alsof het geluid uit de TV komt, het gevoel gevend dat het geluid en het beeld één geheel zijn.Bovendien zal de dialoog boven de andere geluiden uit komen tijdens afspelen op normaal volume en wanneer het volume laag gezet wordt voor's avonds laat kijken.

• Het Dolby Virtual Speaker-effect staat op ON behalve in de STEREO-modus.
• Om de Dolby Virtual Speaker en de 3D-surround effecten uit te schakelen, selecteert u "STEREO" als de geluidmodus. (⇒ rechts)
• Om 3D-surround en de Clear-mode dialoogeffecten uit te schakelen, raadpleegt u "3D CLR DIALOG". (⇒ 113)

Geluidsmenu

1 Druk herhaaldelijk op [SOUND] om het geluidseffect te selecteren.
2 Druk herhaaldelijk op [▲, ▼] om de gewenste instelling te selecteren en druk vervolgens op [OK].

SOUND MODE	STANDARD: Meest geschikt voor drama's en komedies.STADIUM: Produceert een realistisch geluid voor live sportuitzendingen.MUSIC: Maakt het geluid van muziekinstrumenten en liedjes duidelijker.In plaats van de stappen 1 en 2 kunt u de "MUSIC"-modus rechtstreeks selecteren door [SOUND] ingedrukt te houden tot "MUSIC" op het display aangegeven wordt.CINEMA: Produceert driedimensionaal geluid dat uniek is voor films.NEWS: Maakt de stemmen van nieuwsberichten en commentaar op sportwedstrijden duidelijker.STEREO: Speelt iedere geluidsbron in stereo af.
SUBWOOFER	U kunt de hoeveelheid bastonen regelen. Dit toestel selecteert automatisch de meest geschikte instelling op grond van het type bron dat afgespeeld wordt.LEVEL 1LEVEL 2:Fabrieksinstelling voor 2-kanaals audiobronLEVEL 3:Fabrieksinstelling voor meerkanalen audiobronLEVEL 4De instelling die u maakt wordt gehandhaafd en telkens opgeroepen wanneer u dezelfde soort bron afspeelt.
DIALOG	Regelt het dialoogniveau.LEVEL 1LEVEL 2LEVEL 3LEVEL 4“DIALOG” wordt niet op het display aangeduid als “3D CLR DIALOG” op “OFF” gezet is.
H.BASS	Maakt het harmonische baseffect duidelijker.ONOFF
3D CLRDIALOG	Het kenmerk 3D Clear Mode Dialog creëert een geluidsveld dat lijkt op het geluid dat uit het TV-scherm komt en maakt dialogen duidelijker.ON: 3D Surround, Clear Mode Dialog en Dolby Virtual Speaker-effectOFF: Dolby Virtual Speaker-effectDe instelling wordt opnieuw op “ON” gezet telkens wanneer u het hoofdtoestel inschakelt.
DUALAUDIO	Stelt de favoriete audiokanaalmodus in als twee audiomodussen door dit systeem ontvangen worden.M1: HoofdM2: SecundairM1 + M2: Hoofd + Secundair Dit effect zal alleen werken als de instelling van de audio-uitgang van de TV of de speler op “Bitstream” gezet is en “Dolby Dual Mono” beschikbaar is in de geluidsbron.
AGC	De auto gain bediening voorkomt een onverhoeds hard geluid door het geluidsniveau automatisch te verlagen als de invoer te hoog is.Deze functie is geschikt voor TV-uitzendingen met een verschillend geluidsniveau.ONOFFAls het geluid onnatuurlijk wordt, selecteer dan “OFF”.

LOW VOL MODE

Maakt de dialoog duidelijker bij een laag volume.ONOFFSelecteer “OFF” om dit effect te annuleren als de dialoog niet natuurlijk klinkt bij een laag volume.

- De fabrieksinstelling wordt onderlijnd. De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven wordt.

Audioformaat

U kunt het huidige audioformaat zien.

Houd [OK] langer dan 4 sec. ingedrukt.

DOLBY DIGITAL	Dolby Digital is de audiobron.
DTS	DTS®is de audiobron.
PCM MULTI	De lineaire puls-code modulatie is de audiobron.
PCM	De 2-kanaals puls-code modulatie is de audiobron.

Setup-menu

1 Druk herhaaldelijk op [SETUP] om het setup-onderdeel te selecteren.
2 Druk herhaaldelijk op [▲, ▼] om de gewenste instelling te selecteren en druk vervolgens op [OK].

DIMMER	Dimt het display na 5 seconden van inactiviteit.ONOFF
AUTO POWER DOWN	Het hoofdtoestel wordt automatisch uitgeschakeld wanneer gedurende ong. 20 minuten geen audio ingevoerd wordt en u het toestel niet gebruikt.ONOFF
VOL LIMITATION	Zet de volumelimiet op 50 als u het hoofdtoestel inschakelt, ofschoon het volume op meer dan 50 stond voordat het uitgeschakeld werd.ONOFF
BLUETOOTH STANDBY	Deze functie stelt u in staat verbinding te maken met een gepaird Bluetooth®-apparaat als het hoofdtoestel op de stand-by-modus staat.ONOFFHet hoofdtoestel zal automatisch ingeschakeld worden als u verbinding maakt met een gepaird Bluetooth®-apparaat.• Als deze functie op “ON” gezet is, zal het stand-by stroomverbruik toenemen.

LINKMODE	Verander de link-modus van de Bluetooth®-verbinding om deze geschikt te maken voor het type verbinding. Controleer of het Bluetooth®-apparaat niet verbonden is (er wordt “PAIRING” of “BLUETOOTH READY” op het display aangegeven).MODE 1: Nadruk op de connectiviteit.MODE 2: Nadruk op de geluidskwaliteit.
VIERALINK	Schakel de VIERA Link-functie in.ONOFFSelecteer “OFF” als uw HDAVI Control-apparaat niet correct met dit systeem werkt. ARC zal uitgeschakeld worden. Sluit een optische digitale audiokabel aan. Schakel alle verbonden apparaten uit en vervolgens weer in, nadat u de instelling veranderd heeft.
SPEAKERPLACEMENT	Kies de plaatsingswijze van de luidspreker die het best bij uw plaatsingsmethode past. Dit systeem zal het geluidseffect aanpassen aan de instelling van de plaatsingswijze.ON TABLE-AUTO of ON WALL-AUTO: De instelling zal automatische veranderd worden afhankelijk van de manier van plaatsing.ON TABLE: Voor lay-out tafelbladON WALL: Voor lay-out muurmontage

- De fabrieksinstelling wordt onderlijnd. De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven wordt.

Gekoppelde bedieningen met de TV (VIERA Link "HDAVI Control™")

Wat is VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" is een handige functie die gekoppelde handelingen van dit apparaat biedt en een Panasonic TV (VIERA) onder "HDAVI Control". U kunt deze functie gebruiken door de uitrusting met een HDMI-kabel aan te sluiten. Zie de handleiding van de aangesloten uitrusting voor details over de werking.

Voorbereidingen

① Bevestig dat de HDMI-aansluiting tot stand gebracht is. (⇒ 99, 100)
② Stel de "HDAVI Control" bedieningen in op het aangesloten apparaat (bijv. de TV).
③ Voor optimale "HDAVI Control" operaties, dient u de volgende instellingen op de aangesloten TV ^*1 te veranderen.

- Stel de standaard luidsprekerinstellingen in op dit apparaat. ^2

- Stel de selectie-instellingen van de luidspreker in op dit apparaat.

④ Schakel alle apparatuur in die compatibel is met “HDAVI Control” en selecteer de TV-ingang voor dit systeem zo dat de “HDAVI Control” functie correct werkt.
⑤ Als een apparaat op de HDMI AV IN1 of HDMI AV IN2-aansluiting aangesloten is, begin dan met afspelen om te controleren of het beeld correct op de TV weergegeven wordt.

Herhaal deze procedure als de aansluiting of de instellingen veranderd worden.

※1 De beschikbaarheid en functie van de instellingen zouden kunnen variëren afhankelijk van de TV. Raadpleeg de gebruiksaanwijzing voor de TV voor details.
※2 Als de TV een standaard luidsprekerinstelling heeft binnenin de VIERA Link-instellingsitems, zal het kiezen van dit apparaat als de standaardluidspreker automatisch de luidsprekerselectie van dit apparaat veranderen.

• VIERA Link “HDAVI Control”, is gebaseerd op de besturingsfuncties van HDMI, een industriestandaard bekend als HDMI CEC (Consumer Electronics Control) en is een unieke functie die we hebben ontwikkeld en toegevoegd. Als zodanig kan de werking ervan met apparatuur van andere fabrikanten die HDMI CEC ondersteunen, niet worden gegarandeerd.
• Dit toestel ondersteunt de "HDAVI Control 5"-functie. "HDAVI Control 5" is de standaard voor Panasonic's HDAVI Control-compatibele apparatuur. Deze standaard is compatibel met Panasonic's conventionele HDAVI-apparatuur.
• Raadpleeg de afzonderlijke handleidingen van andere apparatuur van de fabrikant die de VIERA Link functie ondersteunt.

Wat u kunt doen met VIERA Link "HDAVI Control"

Om er zeker van te zijn dat de audio uit dit systeem komt, schakelt u het hoofdtoestel in met gebruik van de afstandsbediening van de TV en door home cinema te selecteren in het luidsprekermenu van het VIERA Link-menu. De beschikbaarheid en de werking van de instellingen kunnen wisselen, afhankelijk van de TV. Raadpleeg de handleiding van de TV voor details.

■ Bediening van de luidsprekers

U kunt kiezen of de audio-output uit dit apparaat moet komen of uit de luidsprekers van de TV door gebruik te maken van de menuinstellingen van de TV.

Home Cinema

Dit systeem is actief.

• Als het hoofdtoestel op de stand-by-modus staat en de TV-luidsprekers worden in het VIERA Link-menu in de luidsprekers van dit systeem veranderd, zal het hoofdtoestel automatisch ingeschakeld worden.
• U kunt het volume regelen met de volume- of mute-knop op de afstandsbediening van de TV.
• Als u het hoofdtoestel uitschakelt, zullen de TV-luidsprekers automatisch geactiveerd worden.
• Als de TV compatibel is met VIERA Link "HDAVI Control 4" of later zal de audio automatisch uit dit systeem klinken.

Televisie

De TV-luidsprekers zijn actief.

- Het volume van dit apparsaat staat op zijn minimum.

■ Automatisch omschakelen van de invoer

Als de volgende handelingen uitgevoerd worden, zal het hoofdtoestel het ingangskanaal automatisch op de overeenkomstige bron zetten.

—Als het afspelen op een HDMI-aangesloten apparaat van start gaat. ^3
—Als het ingangskanaal van de TV of het TV-kanaal verander wordt.
※3 Als de instelling van de luidsprekeruitgang op de TV op dit systeem gezet wordt, zullen de TV en het hoofdtoestel automatisch ingeschakeld worden (Power on link).

■ Uitschakel-koppeling

Als de TV uitgeschakeld wordt, wordt dit systeem ook automatisch uitgeschakeld. (Deze functie werkt niet als Bluetooth® de bron is.)

■ Automatische lip-sync functie

(voor HDAVI Control 3 of nieuwer)

Vertraging tussen audio en video wordt automatisch afgesteld door toevoeging van een time-lag aan het uitgangskanaal van de audio, wat u in staat stelt soepele audio te ervaren voor het beeld.

De delay-informatie wordt automatisch ingesteld als de TV compatibel is met VIERA Link "HDAVI Control 3" of nieuwer en VIERA Link staat op Aan.

Oplossen van ongemakken

Voer eerst de onderstaande controles uit voordat u het apparaat laat repareren. Als u over sommige punten twijfelt, of als de aangeduide oplossingen in onderstaande gids het probleem niet verhelpen, raadpleeg dan uw verkoper voor instructies.

Terugkeren naar de fabrieksinstellingen.

Als het hoofdtoestel ingeschakeld is, raak [∅/I] op het hoofdtoestel dan langer dan 4 sec. aan. ("RESET" wordt op het display aangeduid als dit systeem gereset wordt.)

Als dit systeem niet naar behoren werkt, zet de instellingen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt.

- De code van de afstandsbediening zal opnieuw op "REMOTE 1" komen te staan als dit systeem opnieuw op de fabrieksinstellingen gezet wordt. Om de code van de afstandsbediening te veranderen, raadpleegt u pagina 110.

Algemene bediening

Geen stroom.

• Trek het netsnoer gedurende 10 sec uit het stopcontact en steek het vervolgens weer naar binnen.
• Als u het hoofdtoestel ingeschakeld heeft en dit daarna onmiddellijk uitgeschakeld wordt, trek het netsnoer dan uit het stopcontact en raadpleeg uw verkoper.
• Als het hoofdtoestel niet ingeschakeld wordt wanneer de TV ingeschakeld wordt (HDAVI-bediening), schakel het hoofdtoestel dan met de hand in. Blijft het probleem aanhouden, raadpleeg dan "HDMI" in "Oplossen van ongemakken".

De afstandsbediening werkt niet correct.

• De batterij is leeg. Vervang de batterij met een nieuwe. (⇒ 98)
• Het is mogelijk dat het isolatiefolie niet verwijderd is. Verwijder het isolatiefolie. (⇒ 98)
• Het kan nodig zijn om de code van de afstandsbediening opnieuw in te stellen nadat de batterij van de afstandsbediening verwisseld is. (⇒ 110)
• Gebruik de afstandsbediening binnen het correcte werkbereik. (⇒ 98)

Het hoofdtoestel wordt automatisch op stand-by geschakeld.

De "AUTO POWER DOWN"-functie is ingeschakeld.

Het hoofdtoestel zal na ong. 20 minuten automatisch naar de stand-by-modus schakelen als geen signaal binnenkomt en geen handeling

verricht wordt. Raadpleeg pagina 114 om deze functie uit te schakelen.

Het hoofdtoestel wordt uitgeschakeld als de luidsprekers van de TV geselecteerd worden met de bedieningsorganen van de luidsprekers. Dit is een gewoon kenmerk als VIERA Link (HDAVI Control 4 of nieuwer) gebruikt wordt. Lees voor details over de energiebesparing de instructies van de TV. (⇒ 115)

De schakelaars op het hoofdtoestel werken niet. [⏻/l], [− VOL +], [INPUT] en [💡] op het hoofdtoestel zijn aanraaktoetsen. Raak de schakelaars aan met uw vinger. Misschien werken ze niet als u alleen uw nagels gebruikt of als u handschoenen draagt.

HDMI

Het apparaat werkt niet correct.

Als de HDMI-kabel op de verkeerde aansluiting (HDMI AV IN1, HDMI AV IN2 of HDMI AV OUT) aangesloten wordt, zal dit systeem niet correct werken. Schakel het hoofdtoestel uit, maak de netvoedingskabel los en sluit de HDMI-kabel(s) weer aan. (⇒ 99, 100)

De aan VIERA Link gekoppelde werking werkt niet langer correct.

• Controleer de instelling van VIERA Link op de aangesloten apparatuur.
  – Schakel de VIERA Link-functie op de verbonden apparaten in.
• Selecteer dit systeem als de luidspreker in het VIERA Link-menu van de TV.
• Heeft u de VIERA Link instellingen uitgezet? (⇒ 114)
• Als de HDMI-aansluitingen veranderd worden, na het uitvallen van de stroom of nadat het netsnoer eruit gehaald is, kan het zijn dat VIERA Link niet correct werkt.
  – Zet alle inrichtingen die aangesloten zijn op de TV met een HDMI-kabel aan en zet vervolgens de TV aan.
  – Zet de VIERA Link instellingen uit en vervolgens weer aan. Raadpleeg voor meer informatie de Gebruikaanwijzing van de TV.
• Terwijl het hoofdtoestel en de TV met de HDMI-kabel aangesloten zijn, zet u de TV aan en vervolgens verwijdert u het netsnoer van het hoofdtoestel en sluit u dit weer aan.

De eerste paar seconden van het geluid kunnen niet gehoord worden wanneer u de HDMI-verbinding gebruikt.

Dit zou kunnen gebeuren tijdens het hoofdstukken afspelen van een DVD-Video. Verander de digital audio-output-instelling op de verbonden inrichting van "Bitstream" naar "PCM".

Als een apparaat van een ander merk, dat compatibel is met HDMI, bedient wordt, reageert dit systeem op een ongewenste manier.

De opdrachten van HDAVI Control kunnen van een ander signaal gebruik maken, al naargelang het merk van het apparaat. Schakel in dat geval VIERA Link uit. (⇒ 114)

Als het hoofdtoestel in- of uitgeschakeld wordt, worden geluid en beeld tijdelijk uitgeschakeld.

Als het hoofdtoestel in- of uitgeschakeld wordt, is het normaal dat geluid en beeld tijdelijk uitgeschakeld worden. Dit is geen storing maar kan voorkomen wanneer het apparaat waar het via HDMI op aangesloten is niet het kenmerk VIERA Link van Panasonic ondersteunt (HDAVI Control 3 of later).

De beelden van dit systeem verschijnen niet op de TV.

Bij uitzendingen met 60p (4K) kunnen de beelden vervormd worden, afhankelijk van de HDMI-kabel. Gebruik hoge snelheid HDMI-kabels die een bandbreedte van 18 Gbps ondersteunen.

Bluetooth®

Het pairen kan niet uitgevoerd worden.

Controleer de toestand van het Bluetooth®-apparaat.

Het apparaat kan niet aangesloten worden.

• Het pairen van het apparaat verliep zonder succes of de registratie werd vervangen. Probeer het apparaat opnieuw te pairen. (⇒ 109)
• Het kan zijn dat dit systeem op een ander apparaat aangesloten is. Sluit het andere apparaat af en probeer het apparaat opnieuw te pairen.

Het apparaat is aangesloten maar er komt geen audio uit dit systeem.

Voor sommige ingebouwde Bluetooth®-apparaten dient u de audio-uitgang met de hand op "SC-HTB885" te zetten. Lees voor details de handleiding van het apparaat.

Het geluid wordt onderbroken.

• Het apparaat bevindt zich buiten het communicatiebereik van 10 m. Plaats het Bluetooth®-apparaat dichterbij het hoofdtoestel.
• Neem alle obstakels tussen het hoofdtoestel en het apparaat weg.
• Andere apparaten die van de 2,4 GHz-frequentieband gebruik maken (draadloze router, magnetronoven, draadloze telefoons, enz.) veroorzaken interferentie. Breng het Bluetooth®-apparaat dichter bij het hoofdtoestel en op afstand van andere apparaten.

- Selecteer "MODE1" voor een stabiele communicatie. (⇒ 114)

De One-Touch verbinding (NFC-kenmerk) werkt niet.

Controleer of het hoofdtoestel en het NFC-kenmerk van het apparaat ingeschakeld zijn. (⇒ 110)

Geluid

Geen geluid (of beeld).

• Schakel de muting uit. (⇒ 111)
- Controleer de aansluitingen met de andere apparaten. (⇒ 99, 100)
- Zorg ervoor dat het ontvangen audio-signaal compatibel is met dit apparaat. (⇒ 120)
- Schakel dit apparaat uit en weer in.
- Als het hoofdtoestel alleen via een HDMI-kabel met de TV verbonden is, controleer dan of de HDMI-aansluiting van de TV het label "HDMI (ARC)" heeft. Anders moet u de verbinding tot stand brengen met de optische digitale audiokabel. (⇒ 99, 100)
- Als het hoofdtoestel op een Panasonic-TV aangesloten is en ingeschakeld wordt met de afstandsbediening of de aanraaktoets op het hoofdtoestel, kan het zijn dat het geluid niet uit dit systeem komt. Schakel het hoofdtoestel in dat geval in met de afstandsbediening van de TV. (⇒ 115)
- Als de aansluitingen correct zijn, zou er een probleem met de kabels kunnen zijn. Breng de aansluiting opnieuw tot stand met andere kabels.
- Controleer de instellingen van de audio-output op het aangesloten apparaat.

De dual audio kan niet veranderd worden van hoofdgeluidsspoor naar secundair geluidsspoor.

Als de van het aangesloten apparaat ontvangen audio niet "Dolby Dual Mono" is, of als de instelling van de geluidsuitgave niet "Bitstream" is, kan de instelling niet vanaf dit systeem veranderd worden. Verander de instelling op het aangesloten apparaat.

Het volume is laag wanneer het hoofdtoestel ingeschakeld wordt.

Als het hoofdtoestel uitstaat met de volume-instelling in de bovenste helft (boven 50), zal het hoofdtoestel automatisch het volume zachter zetten tot op de helft (50) wanneer het ingeschakeld wordt. (⇒ 114)

De dialoog is te aanwezig of de dialoog klinkt niet natuurlijk.

Dit apparaat heeft een functie om de dialoog eruit te doen springen wanneer het volume laag staat. (⇒ 113)

Er is geen geluid.

De stroom van het hoofdtoestel wordt automatisch uitgeschakeld.

(Wanneer dit hoofdtoestel een probleem detecteert, wordt een veiligheidsmaatregel geactiveerd en wordt het hoofdtoestel automatisch naar de standby-modus geschakeld.)

• Er is een probleem met de versterker.
• Is het volume erg hoog?
  Zo ja, zet het volume dan lager.
• Staat dit apparaat op een extreme warme plek? Zo ja, verplaats het apparaat dan naar een koelere plek en wacht een paar minuten en probeer het dan opnieuw aan te zetten.

Als het probleem blijft aanhouden, controleer dan het display, schakel dit systeem uit, verwijder het netsnoer en raadpleeg uw verkoper. Onthoud welk display aangeduid werd en informeer uw verkoper hierover.

Het hoofdtoestel toont

"F61"

• Er is een probleem met de versterker van het systeem.
• Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper.

"F70 HDMI" / "U701" / "U703"

• Controleer de HDMI-verbinding.
• Schakel het hoofdtoestel uit en vervolgens weer in.
• Sluit de HDMI-kabel af.

"F76"

• Er is een probleem met de stroomtoevoer.
• Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper.

"U704"

• Dit systeem ontvangt een niet ondersteund videoformaatsignaal van de ingangsbron.
• Verander de instelling van de videoresolutie op het verbonden apparaat (raadpleeg de gebruiksaanwijzing van het apparaat).
  —Als er geen beeld is, verbind het apparaat dan rechtstreeks met de TV om de instellingen te veranderen.

"U705"

- De HDMI-aansluiting van de TV die met het hoofdtoestel verbonden is, of de TV-instelling, is niet compatibel met de HDCP 2.2-afspeelbron.

• Controleer of verbinding gemaakt wordt met de HDCP 2.2-compatibele aansluiting van de TV.
• Controleer of de HDMI HDCP-instelling van de TV overeenkomt met HDCP 2.2.
  (Raadpleeg de gebruiksaanwijzing van de TV.)

Actieve subwoofer

Geen stroom.

Controleer of het netsnoer van de actieve subwoofer correct aangesloten is.

Als de subwoofer ingeschakeld wordt, wordt hij onmiddellijk uitgeschakeld.

Neem het netsnoer uit het stopcontact en raadpleeg uw verkoper.

Er komt geen geluid uit de subwoofer.

• Controleer of de actieve subwoofer ingeschakeld is.
• Controleer of het lampje van WIRELESS LINK groen brandt. (⇒ 109)

Het lampje van WIRELESS LINK brandt rood.

• Er is geen verbinding tussen het hoofdtoestel en de actieve subwoofer.
• Controleer of het hoofdtoestel ingeschakeld is.
  — Schakel de actieve subwoofer uit en weer in. Schakel als alternatief de actieve subwoofer uit, sluit het netsnoer af en vervolgens weer aan.
• De actieve subwoofer en het hoofdtoestel zijn misschien niet correct gepaird. Probeer het volgende. (Draadloos piren)

① Schakel het hoofdtoestel en de actieve subwoofer in.
② Houd [ID SET] op de achterkant van de actieve subwoofer langer dan 3 sec. ingedrukt.
(Het controlelampje van de WIRELESS LINK zal rood knipperen.)

③ Terwijl u [INPUT] op de afstandsbediening ingedrukt houdt, houdt u [VOL +] op het hoofdtoestel langer dan 4 sec. aangeraakt ("SUBWOOFER PAIRING" zal op het display weergegeven worden.)

- Als het draadloos pairen succes heeft, zal "PAIRED" gedurende 2 sec op het display weergegeven worden en zal het WIRELESS LINK-controlelampje groen branden.

④ Schakel het hoofdtoestel uit en weer in.

- Raadpleeg uw verkoper als het probleem blijft duren.

Over Bluetooth®

Panasonic stelt zich niet aansprakelijk voor gegevens en/of informatie die gecompromitteerd worden tijdens een draadloze uitzending.

■ Gebruikte frequentieband

Dit systeem gebruikt de 2,4 GHz-frequentieband.

■ Certificatie van dit apparaat

- Dit systeem is in overeenstemming met de frequentiebeperkingen en heeft een certificaat ontvangen dat op de frequentiewetten gebaseerd is, dus toestemming voor een draadloze werking is niet noodzakelijk.

- De volgende handelingen zijn in sommige landen hoe dan ook wettelijk strafbaar:

— Demonteren of wijzigen van het toestel.
— Verwijderen van de specificatie-aanduidingen.

■ Gebruiksbeperkingen

• De draadloze uitzending en/of het gebruik met alle toestellen die met Bluetooth® uitgerust zijn, wordt niet gegarandeerd.
• Alle apparaten moet in overeenstemming zijn met de normen die bepaald zijn door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en de instellingen van een apparaat, kan het gebeuren dat het apparaat er niet in slaagt de verbinding tot stand te brengen of kunnen bepaalde bedieningen anders zijn.
• Dit systeem ondersteunt de veiligheidskenmerken van Bluetooth® maar het kan zijn dat deze beveiliging niet voldoende is, afhankelijk van de werkomgeving en/of de instellingen. Wees voorzichtig bij het draadloos versturen van gegevens naar dit systeem.
• Dit systeem kan geen gegevens naar een Bluetooth®-apparaat sturen.

Gebruiksbereik

Gebruik dit apparaat binnen een bereik van 10 m. Het bereik kan afnemen, afhankelijk van de omgeving, obstakels of interferentie.

■ Interferentie afkomstig van andere apparatuur

• Het kan zijn dat dit systeem niet naar behoren werkt en dat problemen ontstaan, zoals ruis en verspringen van het geluid, wegens interferentie van de radiogolven als het hoofdtoestel te dicht bij andere Bluetooth®-apparaten staat of bij apparaten die ook gebruik maken van de 2,4 GHz-band.
• Het kan zijn dat dit systeem niet naar behoren werkt als er te sterke radiogolven van een zendstation, enz., in de nabijheid zijn.

■ Bedoeld gebruik

• Dit systeem is alleen bedoeld voor normaal, algemeen gebruik.
• Gebruik dit systeem niet in de nabijheid van apparatuur of in een omgeving die gevoelig is voor de interferentie van radiofrequentie (bijvoorbeeld op vliegvelden, in ziekenhuizen, laboratoria, enz.).

Verzorging van het apparaat

■ Reinig dit systeem met een zachte, droge doek

• Als het apparaat erg vuil is, wring dan een met water bevochtigde doek goed uit en veeg het vuil weg. Neem het apparaat vervolgens met een droge doek af.
• Gebruik een zachte doek voor de reiniging van de luidsprekers. Gebruik geen tissues of andere materialen (handdoeken, enz.) die uiteen kunnen vallen. Er zouden kleine korreltjes in de luidsprekerafdekking kunnen terechtkomen.
• Gebruik nooit alcohol, verfverdunner of benzine om dit systeem te reinigen.
• Wanneer u een chemisch geïmpregneerde doek gebruikt, moet u zorgvuldig de instructies lezen die bij de doek worden geleverd.

■ Weggooien of verhuizen van dit systeem

Het hoofdtoestel kan de informatie van de gebruikersinstellingen behouden. Als u dit toestel wegdoet, of omdat u het weggooit of omdat u het aan iemand anders geeft, volg dan de procedure om alle instellingen weer op de fabrieksinstellingen te zetten en om de gebruikersinstellingen te wissen. (⇒ 116, "Terugkeren naar de fabrieksinstellingen.")

- De bedieningshistorie kan opgenomen worden in het geheugen van het hoofdtoestel.

Licenties

Geproduceerd onder licentie van Dolby Laboratories.Dolby, Pro Logic, en het dubbele-D-symbol zijnhandelsmerken van Dolby Laboratories.

Zie voor DTS-octrooien http://patents.dts.com. Gefabriceerdonder licentie van DTS Licensing Limited. DTS, het Symboolen DTS en het Symbool samen zijn geregistreerdehandelsmerken en DTS Digital Surround is een handelsmerkvan DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.

HDMI, het HDMI logo en High-Definition Multimedia Interfacezijn handelsmerken of gedeponeerde handelsmerken vanHDMI Licensing LLC in de Verenigde Staten en andere landen.

HDAVI ControlTM is een handelsmerk van PanasonicCorporation.

Het Bluetooth® woordmerk en logo's zijn gedeponeerdehandelsmerken die het bezit zijn van Bluetooth SIG, Inc. enieder gebruik van dergelijke merken door PanasonicCorporation vindt plaats onder licentie.Andere handelsmerken en handelsnamen zijn die van derespectievelijke eigenaren.

Google Play en Android zijn handelsmerken van Google Inc.

aptX® software is copyright CSR plc or its group companies. Allrights reserved.The aptX® mark and the aptX logo are trademarks of CSR plcor one of its group companies and may be registered in one ormore jurisdictions.

Technische gegevens

VERSTERKERGEDEELTE

RMS-uitgavestroom: Dolby Digital-modus

Voor kanaal (L, R kanaal)

50 W per kanaal (6 Ω), 1 kHz, 10 % THD

Middelste kanaal (C kanaal)

50 W per kanaal (6 Ω), 1 kHz, 10 % THD

Surround kanaal (L, R kanaal)

50 W per kanaal (6 Ω), 1 kHz, 10 % THD

Subwoofer kanaal

250 W per kanaal (8 Ω), 100 Hz, 10 % THD

Totale stroom voor RMS Dolby Digitalmodus

500 W

AANSLUITINGSECTIE

HDAVI Control

Dit apparaat ondersteunt de functie "HDAVI Control 5".

HDMI AV-ingang (BD/DVD, AUX)

2

Input-connector

Type A (19 pinnen)

HDMI AV-uitgang (TV (ARC))

1

Output-connector

Type A (19 pinnen)

Digitale Audio Input (TV)

Optische aansluiting

Bemonsteringsfrequentie

Alleen voor service.

ALGEMEEN

Stroomverbruik

Hoofdtoestel

33 W

Actieve subwoofer

46 W

In de stand-by status

Hoofdtoestel ^*1

Als "BLUETOOTH STANDBY" op "OFF" staat

Ongev. 0,49 W

Als "BLUETOOTH STANDBY" op "ON" staat

Ongev. 3,0 W

Actieve subwoofer

Power-schakelaar op off

Ongev. 0,2 W

De draadloze verbinding is niet geactiveerd

Ongev. 0,4 W

Stroomtoevoer

AC 220 V tot 240 V, 50 Hz

Afmetingen (B×H×D)

Hoofdtoestel

Voor lay-out tafelbovenkant

Voor lay-out tafelbovenkant

Ongev. 3,1 kg

Voor lay-out muurmontage

Ongev. 3,2 kg

Actieve subwoofer

Ongev. 5,4 kg

Bedrijfstemperatuurbereik

0 °C tot +40 °C

Bedrijfsvochtigheidsbereik

20 % tot 80 % RH (geen condensatie)

※1 Wanneer de andere aangesloten apparaten uitgeschakeld zijn.

Voorluidspreker (Ingebouwd)

Woofer

6,5 cm kegel type ×1/kanaal

Tweeter

2,5 cm halve koepel type ×1/kanaal

Middenluidspreker (Ingebouwd)

Volledig bereik

6,5 cm kegel type ×1

Surroundluidsprekers (Ingebouwd)

Volledig bereik

6,5 cm kegel type ×1/kanaal

Actieve subwoofer

Woofer

16 cm kegel type × 1

DRAADLOOS GEDEELTE

Draadloze module

Frequentiebereik

2,40335 GHz tot 2,47735 GHz

Aantal kanalen

38

Bluetooth®

Bluetooth® systeemspecificatie

Bluetooth® Ver.3.0

Draadloze apparatuurclassificatie

Klasse 2

Ondersteunde

profielen

A2DP

Frequentieband

2,4 GHz band FH-SS

Bedieningsafstand

10 m Zichtlijn

Ondersteunde codec

aptX ^® , AAC, SBC

• De specificaties kunnen zonder waarschuwing vooraf worden gewijzigd.
• Gewicht en afmetingen zijn bij benadering.
• De totale harmonische vervorming wordt gemeten door een digitale spectrumanalystor.

DOLBY

DIGITAL

DOLBY

VIRTUAL SPEAKER

PRO LOGIC II

dts ^®

Digital Surround

Manufactured by:

Panasonic Corporation
