Merk	Panasonic
Model	SC-HTE200EG
Producttype	Soundbar met ingebouwde subwoofer
Afmetingen (B × H × D)	600 mm × 63 mm × 365 mm
Gewicht	Ongeveer 5,9 kg
Voeding	AC 220 V – 240 V, 50 Hz
Stroomverbruik	54 W (in werking); standby: 0,4 W (zonder netwerk standby), 3,0 W (met netwerk standby)
Totaal RMS-vermogen	200 W (voor: 50 W × 2, subwoofer: 100 W × 1)
Connectiviteit	HDMI (ARC/ingang), optisch, AUX (3,5 mm jack), Bluetooth® 2.1+EDR, NFC
Ondersteunde audioformaten	Dolby Digital, DTS, PCM (2-kanaals en meerkanaals), analoog
Geluidsfuncties	Geluidsmodi (Standaard, Stadion, Muziek, Bioscoop, Nieuws, Stereo), instelbare subwoofer, heldere dialoog, harmonische bassen, AGC, lage volumemodus
Slimme functies	VIERA Link (HDAVI Control 5), HDMI ARC, Bluetooth standby, NFC One-Touch, automatische uitschakeling, volumebeperking
Display	Ingebouwd display met automatische dimming
Afstandsbediening	Ja (met knoopcel CR2025)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen alcohol, verdunner of benzine.
Veiligheid	Gehard glazen oppervlak (voorzichtig met stoten); niet blootstellen aan vocht of vlammen; knoopcel voorzichtig gebruiken (risico op inslikken)
Repareerbaarheid	Niet zelf openen of repareren. Neem contact op met gekwalificeerd personeel. Resetten naar fabrieksinstellingen mogelijk (druk [O/I] 4 sec in).
Meegeleverde accessoires	Afstandsbediening met batterij, netsnoer
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	20 % tot 80 % RV (zonder condensatie)

Veelgestelde vragen - SC-HTE200EG PANASONIC

Hoe kan ik mijn apparaat via Bluetooth verbinden met de soundbar?

Druk op de PAIRING-knop op de soundbar of afstandsbediening om de Bluetooth-bron te selecteren. Selecteer vervolgens SC-HTE200 in de lijst met Bluetooth-apparaten van uw apparaat. Als er om een wachtwoord wordt gevraagd, voer dan 0000 in.

Hoe gebruik ik de NFC-verbinding (One-Touch)?

Schakel NFC in op uw Android-apparaat (versie 4.1 of hoger; voor oudere versies installeert u de Panasonic Music Streaming-app). Houd uw apparaat bij het NFC-touchpunt [Z] op de soundbar tot u een piep hoort. De Bluetooth-verbinding wordt automatisch tot stand gebracht.

Wat te doen als het geluid hapert of wegvalt via Bluetooth?

Plaats de soundbar uit de buurt van andere apparaten die de 2,4 GHz-band gebruiken (routers, magnetrons). Stel in het configuratiemenu LINK MODE in op MODE 1 om de stabiliteit van de verbinding te prioriteren.

Hoe schakel ik de automatische uitschakeling in of uit?

Druk herhaaldelijk op de SETUP-knop tot AUTO POWER DOWN wordt weergegeven, selecteer vervolgens ON of OFF met de [▼]/[▲]-toetsen en bevestig met [OK]. Standaard schakelt het apparaat na 20 minuten inactiviteit uit.

Hoe stel ik de volumebeperking in?

Selecteer in het configuratiemenu VOL LIMITATION en kies ON om het volume bij inschakelen te beperken tot 50. Deze functie voorkomt een te hoog volume bij het opstarten.

Hoe gebruik ik de VIERA Link-functie?

Zorg ervoor dat de soundbar via een HDMI-kabel met ARC is aangesloten op de tv. Activeer VIERA LINK in het configuratiemenu (standaard: ON). Selecteer op de Panasonic tv de soundbar als luidspreker in het VIERA Link-menu. U kunt dan het volume en de aan/uit bedienen met de afstandsbediening van de tv.

Hoe maak ik de soundbar schoon?

Gebruik een zachte, droge doek om het oppervlak af te vegen. Bij hardnekkig vuil, bevochtig de doek licht met water, veeg af en droog met een droge doek. Gebruik nooit alcohol, verdunner of benzine. Gebruik voor de luidspreker een pluisvrije doek.

Hoe reset ik de soundbar naar de fabrieksinstellingen?

Schakel de soundbar in, druk vervolgens langer dan 4 seconden op de [O/I]-knop op het apparaat. Het display toont RESET. Schakel het apparaat uit en weer in. Let op: de code van de afstandsbediening keert terug naar REMOTE 1.

Waarom is er geen geluid via HDMI ARC?

Controleer of de HDMI-kabel is aangesloten op de HDMI (ARC)-aansluiting van de tv. Zorg ervoor dat HDMI ARC is ingeschakeld in de tv-instellingen. Controleer op de soundbar of de bron op TV staat. Gebruik indien nodig een optische audiokabel als aanvulling.

Hoe vervang ik de batterij van de afstandsbediening?

De afstandsbediening gebruikt een lithium knoopcel batterij van het type CR2025. Open het batterijvak, verwijder de oude batterij en plaats de nieuwe met de (+) naar boven. Let op de polariteit. Houd de batterij buiten bereik van kinderen.

GEBRUIKSAANWIJZING SC-HTE200EG PANASONIC

Hartelijk dank voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

Over de beschrijvingen die in deze handleiding staan

• Doorverwijspagina's worden aangeduid als “ ⇒ ”.
• De etiketten op dit toestel en op de afstandsbediening worden in deze gebruiksaanwijzing aangeduid als [00] .
• De getoonde illustraties kunnen afwijken van uw apparaat.
• De handelingen die in deze handleiding beschreven worden, zijn hoofdzakelijk voor de afstandsbediening bedoeld, maar kunnen ook op de actieve subwoofer uitgevoerd worden als de bedieningsorganen hetzelfde zijn.

Het ontdoen van oude apparatuur en batterijen

Enkel voor de Europese Unie en landen met recycle systemen

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Let op: het batterij symbool (onderstaand symbool).

Dit symbool kan in combinatie met een chemisch symbool gebruikt worden. In dit geval volstaan de eisen die vastgesteld zijn in de richtlijnen van de desbetreffende chemische stof.

C€ 0560

Verklaring van overeenstemming (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG.

Klanten kunnen een kopie van de originele verklaring van overeenstemming (DoC) van onze R&TTE-producten van onze DoC-server downloaden:

http://www.doc.panasonic.de

Neem contact op met onze bevoegde vertegenwoordiger: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Duitsland

Dit product is bedoeld voor algemene consumenten. (Categorie 3)

Veiligheidsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen,
• Stel dit toestel niet bloot aan regen, vocht, druppels of spetter.
• Plaats geen met vloeistof gevulde objecten, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking niet.
• Repareer dit toestel niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

Netsnoer

• Om het risico op brand, elektrische schokken of productschade te verkleinen,
• Controleer of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.
• Steek de stekker volledig in het stopcontact. Trek niet aan de voedingskabel, buig hem niet en plaats er geen zware voorwerpen op. Hanteer de stekker niet met natte handen. Houd het hoofddeel van de stekker vast als u deze uit het stopcontact neemt.
• Gebruik geen beschadigde stekker of stopcontact.
• De hoofdstekker schakelt het apparaat UIT. Installeer het apparaat op een zodanige wijze dat de hoofdstekker onmiddellijk uit het stopcontact kan worden getrokken.

Knoopbatterij (Lithium batterij)

Risico van brand, explosie en verbranding. Niet opladen, uit elkaar halen, verwarmen tot boven 60°C of verbranden. Houd de knoopbatterij buiten bereik van kinderen. Stop de knoopbatterij nooit in uw mond. In geval van inslikken neemt u contact op met uw huisarts.

VOORZICHTIG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kan tijdens het gebruik interferentie van radio's ontvangen die veroorzaakt worden door mobiele telefoons. In dat geval dient u de afstand tussen dit toestel en de mobiele telefoon te vergroten.
• Dit toestel is bestemd voor gebruik in een mild klimaat.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.
• Om het risico op brand, elektrische schokken of productschade te verkleinen,
• Installeer of plaats dit toestel niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controleer of het toestel goed geventileerd wordt.
• Blokkeer de ventilatieopening van dit toestel niet met kranten, tafelkleden, gordijnen, enzovoorts.
• Stel dit toestel niet bloot aan rechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

Knoopbatterij (Lithium batterij)

• Er bestaat explosiegevaar als de batterij niet correct geplaatst wordt. Vervang de batterij alleen door een van het type dat door de fabrikant aanbevolen wordt. Zet deze erin met de polen juist.
• Het verkeerd hanteren van batterijen kan het lekken van elektrolyt veroorzaken waardoor brand kan ontstaan.
• Neem de batterij uit als u denkt dat u de afstandsbediening lange tijd niet zult gebruiken. Bewaar hem op een koele, donkere plaats.
• Verwarm de batterijen niet en stel deze niet bloot aan vuur. Laat de batterij(en) niet lange tijd in een auto in direct zonlicht liggen met gesloten portieren en raampjes.
• Neem voor het weggooien van de batterijen contact op met de plaatselijke autoriteiten of uw verkoper en vraag wat de juiste wegwerpmethode is.

Inhoudsopgave

Veiligheidsmaatregelen 3

Voor gebruik

Bijgeleverde onderdelen 5

Dit systeem (SC-HTE200) 5

Accessoires 5

Overzicht van de bedieningselementen 6

Dit systeem (Voorkant) 6

Dit systeem (Achterkant) 6

Afstandsbediening 7

Voorbereidingen

Aansluitingen 8

Aansluiting op de TV 8

Aansluiting op een HDMI-compatibel apparaat 9

Verbinding vanaf een ander apparaat (AUX) 10

Netsnoeraansluiting 10

Opstelling 11

Veiligheidsmaatregelen 11

Kantelen voorkomen 12

Bluetooth®-verbinding 13

Bluetooth® pairen 13

Verbinding maken met een reeds gepaard Bluetooth-apparaat 13

One-Touch verbinding (verbinden via NFC) 13

Code afstandsbediening 14

Bediening

Gebruik van dit systeem 15

3D-geluid 16

Geluidsmenu 16

Audioformaat 17

Setup-menu 18

Gekoppelde bedieningen met de TV (VIERA Link "HDAVI ControlTM").... 19

Informatie

Oplossen van ongemakken 20

Over Bluetooth 23

Verzorging van het apparaat 23

Licenties 23

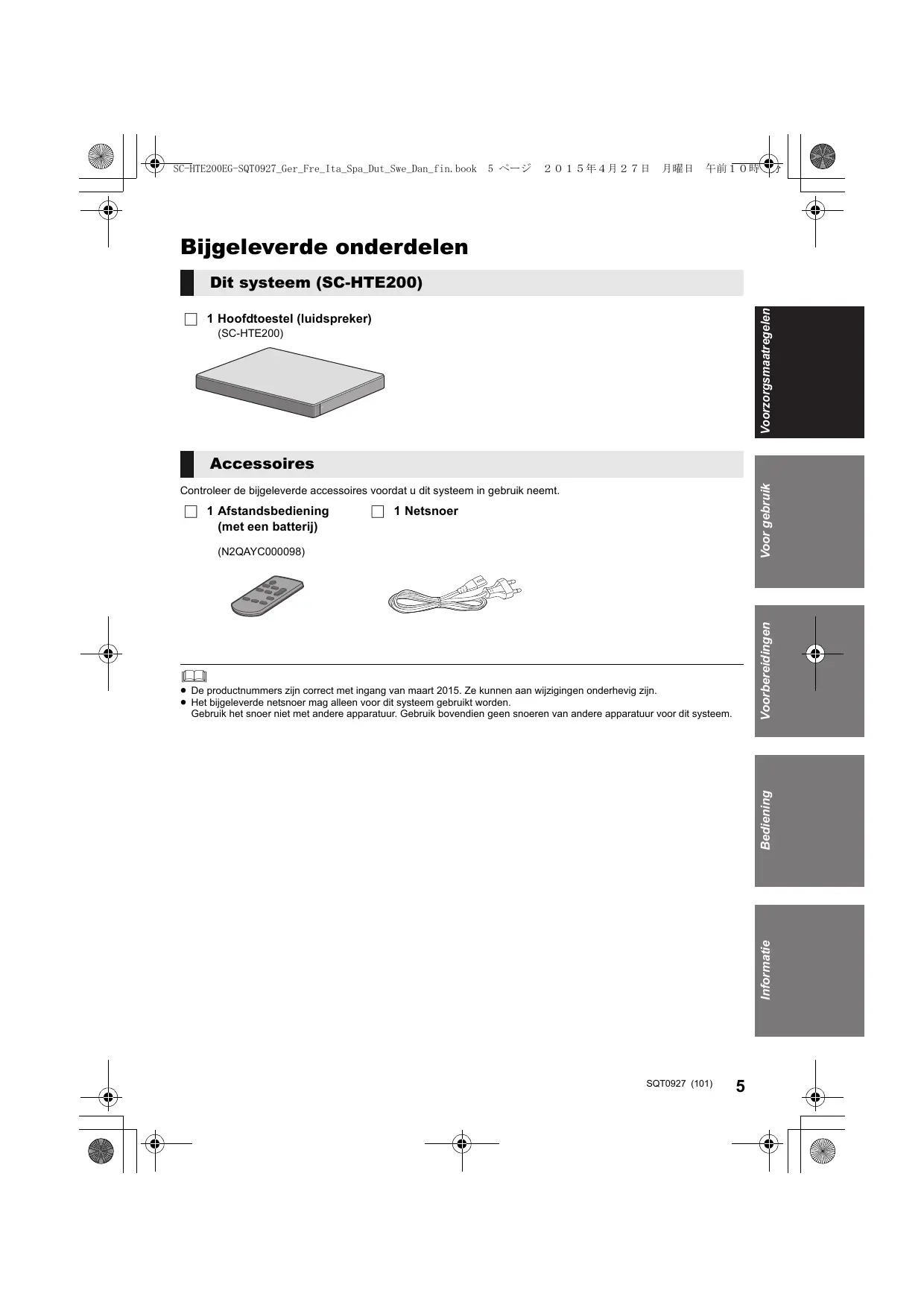

Bijgeleverde onderdelen

Dit systeem (SC-HTE200)

1 Hoofdtoestel (luidspreker) (SC-HTE200)

Accessoires

Controleer de bijgeleverde accessoires voordat u dit systeem in gebruik neemt.

1 Afstandsbediening (met een batterij)

1 Netsnoer

(N2QAYC000098)

• De productnummers zijn correct met ingang van maart 2015. Ze kunnen aan wijzigingen onderhevig zijn.
• Het bijgeleverde netsnoer mag alleen voor dit systeem gebruikt worden.

Gebruik het snoer niet met andere apparatuur. Gebruik bovendien geen snoeren van andere apparatuur voor dit systeem.

Overzicht van de bedieningselementen

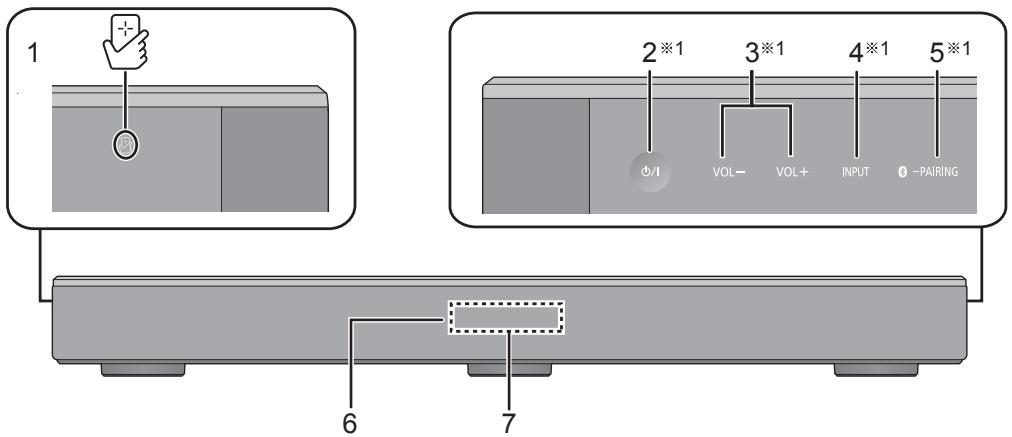

Dit systeem (voorkant)

1 [NFC-aanraakzone] (⇒ 13,14) 2 [O/I] Stand-by/Aan schakelaar (O/I)

Raak aan om het toestel vanuit de ingeschakelde stand op stand-by te zetten of omgekeerd. In de stand-by-modus verbruikt het toestel nog steeds een kleine hoeveelheid stroom.

3 [VOL -] [VOL +] Regelt het volume van dit systeem (⇒ 15)

4 [INPUT] Selecteer de ingangsbron (⇒ 15) 5 [PAIRING]

• Selecteert het Bluetooth®-apparaat als de bron (⇒ 15)
• Bluetooth®-apparaat koppelen (⇒ 13)
• Verbinding met een Bluetooth®-apparaat verbreken (⇒ 13)

6 Signaalsensor afstandsbediening (⇒ 7) 7 Display

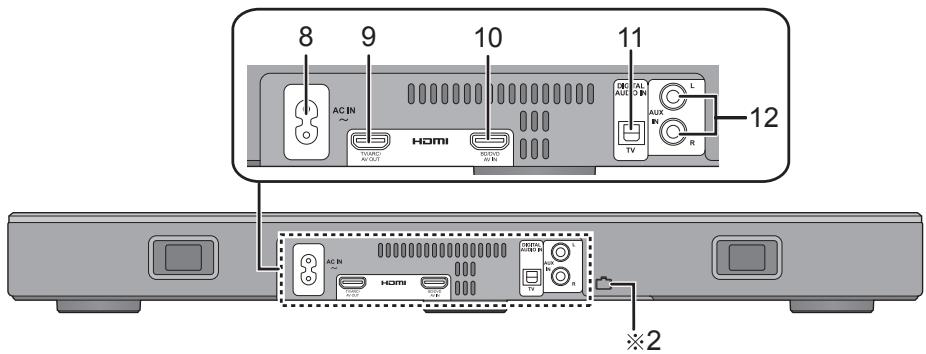

Dit systeem (achterkant)

8 AC IN-aansluiting (⇒ 10) 9 HDMI AV OUT (TV (ARC))-aansluiting (ARC-compatibel) (⇒ 8, 9) 10 HDMI AV IN (BD/DVD)-aansluiting (⇒ 9)

11 OPTICAL DIGITAL AUDIO IN (TV)-aansluiting (⇒ 9) 12 AUX IN-aansluiting (⇒ 10)

※1 Deze schakelaars werken zodra het teken aangeraakt wordt. Telkens wanneer de schakelaar wordt aangeraakt, klinkt een pieptoon. De pieptoon kan uitgezet worden. (⇒ 18) ※2 USB-poort (alleen voor service)

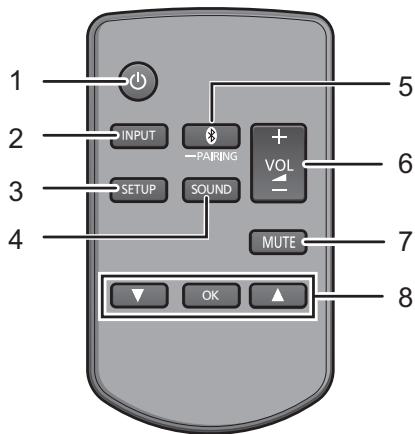

Afstandsbediening

1 [S] Schakelt het hoofdtoestel in of uit (⇒ 15) 2 [INPUT] Selecteert de ingangsbron (⇒ 15) 3 [SETUP] Selecteer het set-up menu (⇒ 18) 4 [SOUND] Selecteer het geluidsmenu (⇒ 16, 17) 5 [PAIRING]

• Selecteert het Bluetooth®-apparaat als de bron (⇒ 15)
• Bluetooth®-apparaat koppelen (⇒ 13)
• Verbinding met een Bluetooth®-apparaat verbreken (⇒ 13)

6 [-VOL +] Regelt het volume van dit systeem (⇒ 15) 7 [MUTE] Zet het geluid uit (Mute) (⇒ 15) 8 [▼][OK][▲] Selecteer en bevestig de optie

Vóór het eerste gebruik

Verwijder de isolatiefolie A

• Gooi het isolatievel op verantwoordelijke wijze weg nadat u het verwijderd hebt.

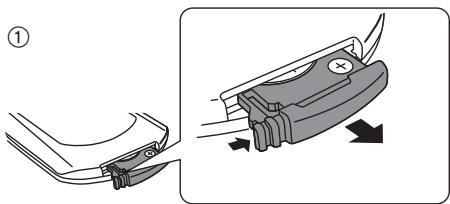

Vervangen van een knoopbatterij

Batterijtype: CR2025 (Lithiumbatterij)

• Plaats de knoopbatterij met het (+) merkteken omhoog gericht.

Signaalsensor afstandsbediening

De signaalsensor van de afstandsbediening bevindt zich op het hoofdtoestel.

• Gebruik de afstandsbediening binnen het correcte werkbereik.

Afstand: Binnen ongeveer 7 m direct ervoor. Hoek: Ongeveer 30° links en rechts.

B Signaalsensor afstandsbediening

Aansluitingen

• Schakel alle uitrustingen UIT voordat u met de aansluiting begint en lees de bijbehorende instructies.

Sluit het netsnoer niet aan totdat alle verbindingen voltooid zijn.

HDMI (Hoge Definitie Multimedia Interface)

• De HDMI-aansluiting ondersteunt VIERA Link "HDAVI Control" (⇒ 19) wanneer deze gebruikt wordt met een compatibele Panasonic TV.
• Gebruik de ARC-compatibele High Speed HDMI-kabels. Niet-HDMI-compatibele kabels kunnen niet worden gebruikt.
• Er wordt aangeraden de HDMI-kabel van Panasonic te gebruiken.

HDMI stand-by doorgang

Ook al staat het hoofdtoestel op de stand-by-modus, dan zal het audio- en/of het videosignaal afkomstig van het apparaat dat op de HDMI AV IN-aansluiting aangesloten is, naar de TV gezonden worden die op de HDMI AV OUT-aansluiting aangesloten is (het geluid zal niet uit dit systeem uitgezonden worden).

3D-compatibiliteit

Compatibel met FULL HD 3D TV en Blu-ray Disc speler.

• Het hoofdtoestel kan via het 3D-beeldsignaal van een 3D-compatibele Blu-ray Disc speler naar een FULL HD 3D TV gaan.

Compatibiliteit met 4K/60p

Compatibel met 4K Ultra HD TV en Blu-ray Disc speler.

• Dit systeem kan 4K Ultra HD TV doorgeven.
• Wanneer u verbinding maakt met 4K-compatibele apparatuur en een 4K Ultra HD TV, gebruik dan hogesnelheid HDMI-kabels die een bandbreedte van 18 Gbps ondersteunen.

Aansluiting op de TV

1 Ga na of de HDMI-aansluiting van de TV het "HDMI (ARC)"-label heeft.

De aansluiting varieert, afhankelijk van het bedrukte etiket naast de HDMI-aansluiting.

ARC is een afkorting voor Audio Return Channel, ook bekend als HDMI ARC. Het betreft een van de functies van HDMI. Als u het hoofdtoestel op de aansluiting met het label "HDMI (ARC)" op de TV aansluit, is het niet langer nodig om de optische digitale audiokabel te gebruiken, die normaal gebruikt wordt om naar het geluid uit de TV te kunnen luisteren. Met een enkele HDMI-kabel kunt u van beeld en geluid van de TV luisteren.

2 Breng de verbinding tot stand.

Zorg ervoor dat u op de ARC-compatibele aansluiting de TV aansluit. (Raadpleeg de gebruiksaanwijzing van de TV.)

A HDMI-kabel

• Als u de optische digitale audiokabel gebruikt, dient u de punt correct in de aansluiting te steken.

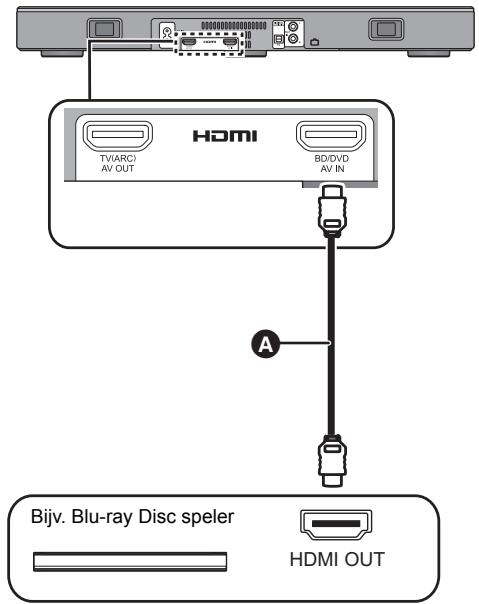

Aansluiting op een HDMI-compatibel apparaat

U kunt het audiosignaal afkomstig van de aangesloten Blu-ray Disc speler, DVD-speler, Set Top Box, enz. op dit systeem richten.

Voorbereidingen

• Sluit het hoofdtoestel aan op de TV. (Zie stap 8)

A HDMI-kabel

• Raadpleeg de handleiding van het aangesloten HDMI-compatibele apparaat voor de benodigde instelling, om de video- en audiosignalen uit te zenden.
• Wanneer u verbinding maakt met 4K-compatibele apparatuur en een 4K Ultra HD TV, gebruik dan hogesnelheid HDMI-kabels die een bandbreedte van 18 Gbps ondersteunen.

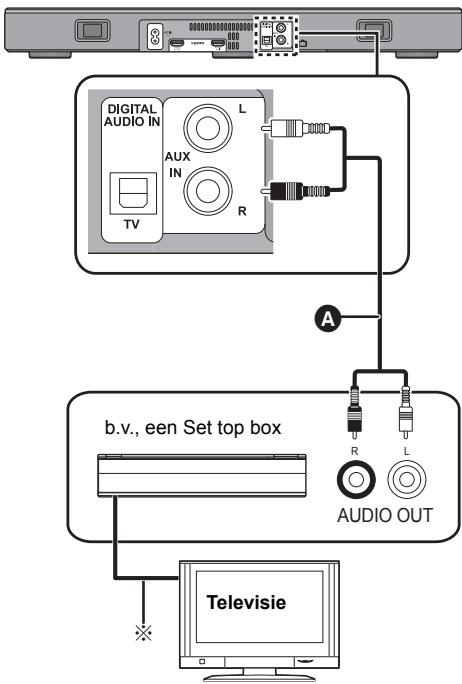

Verbinding vanaf een ander apparaat (AUX)

U kunt een apparaat verbinden zoals een Blu-ray Disc-recorder, een DVD-recorder, een game-apparaat of een settopbox.

A Audiokabel

※ Raadpleeg de handleiding van de respectievelijke apparaten voor de optimale aansluiting.

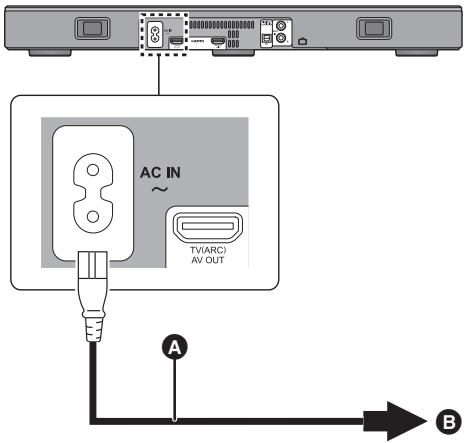

Netsnoeraansluiting

• Sluit aan nadat alle andere aansluitingen zijn gemaakt.

A Netsnoer (bijgeleverd) Op een stopcontact

• Het systeem verbruikt een kleine hoeveelheid netvoeding (≈ 24 W), zelfs als het uitgeschakeld is. Als u dit systeem lange tijd niet gebruikt, trek dan, in het belang van de energiebesparing, de stekker uit het stopcontact.

Energiebesparing

Het hoofdtoestel is ontworpen om het stroomverbruik te beperken en energie te besparen.

• Het hoofdtoestel zal na ongeveer 20 minuten automatisch naar de stand-by-modus schakelen als er geen signaal binnenkomt en geen handeling wordt verricht. Raadpleeg pagina 18, "AUTO POWER DOWN" om deze functie uit te schakelen.

Opstelling

Voorzichtig

• Controleer of de TV recht overeind staat en niet scheef is wanneer u de TV bovenop dit toestel plaatst. Plaats bovendien geen zware voorwerpen op dit toestel en probeer er niet op te gaan staan of zitten. Wees bijzonder voorzichtig als kleine kinderen aanwezig zijn. Hierdoor kan kantelen, breken of letsel het gevolg zijn.

• Het verplaatsen van de TV over het oppervlak van dit toestel kan krassen op dit toestel veroorzaken. Til de TV op wanneer u deze moet verplaatsen. Verkeerd gebruik kan ervoor zorgen dat het glas breekt, wat letsel tot verwonding kan hebben.
• Pas op geen krassen te veroorzaken op het glas bovenop dit toestel met puntige of scherpe voorwerpen.
• Pas op niet tegen het glas bovenop dit toestel te stoten, er puntige voorwerpen op te laten vallen of het te doen schudden.
• Indien het bedekte glas gedurende lange tijd wordt gebruikt nadat er krassen op gekomen zijn, kunnen de krassen groter worden en uiteindelijk het breken van het glas tot gevolg hebben.
• In zeer zeldzame gevallen kan het glas op de bovenkant van dit toestel op natuurlijke wijze breken. Als het glas breekt, raak het gebroken glas dan niet met blote handen aan. Hierdoor kunt u zich verwonden.
• Wees voorzichtig met het optillen van de TV. De bovenplaat kan aan de TV hechten en het product wordt dan misschien samen met de TV opgetild.

Veiligheidsmaatregelen

Als de TV minder dan 50 kg weegt en het voetstuk van de TV niet groter is dan 590 mm (breedte) en 355 mm (diepte), dan kunt u de TV bovenop dit toestel plaatsen. Plaats de TV niet op dit toestel als de TV-standaard voorbij dit toestel maar buiten steekt. Hierdoor kan kantelen, breken of letsel het gevolg zijn.

Plaats dit toestel anders in een rek.

• Het kan moeilijk zijn om Bluetooth®-apparaten op het NFC-aanraakgebied op dit toestel aan te raken als het in een rek geplaatst is.

• Plaats dit toestel niet in een metalen kast.
• Er kan interferentie optreden als u andere apparaten gebruikt (draadloze router, microgolven, draadloze telefoons, enz.) die gebruik maken van de 2,4 GHz frequentieband en bepaalde problemen met de Bluetooth®-communicatie veroorzaken (het geluid wordt onderbroken, het geluid verspringt, er is veel ruis, enz.).

Scheid dit toestel in dat geval van de andere apparatuur zodat er geen interferentie is.

• Houd magnetische voorwerpen op afstand. Magnetische kaarten, horloges, enz., kunnen beschadigd raken als ze zich te dicht bij dit toestel bevinden.

Kantelen voorkomen

De TV kan naar voren kantelen tijdens ongelukken zoals bij aardbevingen. Tref maatregelen voor uw veiligheid om kantelen en vallen te voorkomen.

• De informatie in dit gedeelte wordt verstrekt om u te helpen de schade te reduceren die veroorzaakt wordt door kantelen of vallen als gevolg van een aardbeving, maar is niet bedoeld als garantie hiertegen, wanneer een aardbeving of gelijkaardige gebeurtenis optreedt.
• Als u dit toestel onder een TV staat, tref dan maatregelen tegen het naar voren kantelen zoals beschreven worden in de gebruiksaanwijzing van de TV. Als de TV en de TV-standaard met de riem bevestigd zijn, bevestig de riem dan zo dat dit toestel zich tussen de TV en de TV-standaard bevindt.
• Gebruik de hulpstukken die deel uitmaken van de TV om kantelen of vallen te voorkomen. Raadpleeg de gebruiksaanwijzing van de TV voor details.
• Let op dat dit toestel niet op de TV vastgezet mag worden.

b.v.,

A Riem

Bluetooth®-verbinding

Door de Bluetooth®-verbinding te gebruiken, kunt u met dit systeem draadloos naar het geluid luisteren dat afkomstig is van een Bluetooth®-audio-apparaat.

• Raadpleeg de handleiding van het Bluetooth®-apparaat voor meer instructies over de verbinding met een Bluetooth®-apparaat.

Voorbereidingen

• Schakel het Bluetooth®-kenmerk van het apparaat in en plaats het apparaat vlak bij het hoofdtoestel.

Bluetooth®-koppeling

1 Druk op [3 -PAIRING] om "BLUETOOTH" te kiezen.

• Als "PAIRING" op het display aangeduid wordt, ga dan naar stap 3.

2 Druk op [8 -PAIRING] en houd het ingedrukt tot "PAIRING" op het display weergegeven wordt.

3 Selecteer "SC-HTE200" in het Bluetooth®-menu van het Bluetooth®-apparaat.

• Het Mac-adres (bijv. 6C:5A:B5:B3:1D:0F) kan weergegeven worden voordat de apparaatnaam weergegeven wordt.
• Indien u op het Bluetooth®-apparaat om het wachtwoord gevraagd wordt, voer dan "0000" in.
• Is het Bluetooth®-apparaat eenmaal verbonden, dan zal de naam van het aangesloten apparaat enkele seconden op het display weergegeven worden.

• U kunt tot 8 apparaten voor dit systeem registeren. Als een 9e apparaat gekoppeld wordt, zal het apparaat dat het langst ongebruikt gebleven is vervangen worden.

Verbinding maken met een gepaard Bluetooth®-apparaat

1 Druk op [3 -PAIRING] om de Bluetooth®-modus te selecteren.

2 Nadat u bevestigd hebt dat "BLUETOOTH READY" op het display wordt aangeduid, selecteert u "SC-HTE200" in het Bluetooth®-menu van het Bluetooth®-apparaat.

■ Afsluiten van een Bluetooth®-apparaat

Druk op [ -PAIRING] en houd het ingedrukt tot "BLUETOOTH READY" op het display wordt weergegeven.

• Als "BLUETOOTH" als bron is geselecteerd, zal dit systeem automatisch proberen verbinding te maken met het laatst aangesloten Bluetooth®-apparaat. Als deze verbindingspoging mislukt, probeer dan opnieuw een verbinding tot stand te brengen.
• Dit systeem kan slechts met één apparaat per keer verbonden worden.
• Raadpleeg voor het veranderen van de geluidskwaliteit "LINK MODE". (⇒ 18)

One-Touch verbinding (verbinden via NFC)

Alleen voor NFC-compatibele Bluetooth®-apparaten (Android™-apparaten)

Door eenvoudig een NFC (Near Field Communication)-compatibel Bluetooth®-apparaat op het hoofdtoestel aan te raken, kunt u alle voorbereidingen voltooien, van het registreren van een Bluetooth®-apparaat tot het tot stand brengen van een verbinding.

Voorbereidingen

• Schakel het NFC-kenmerk van het apparaat in.
• Heeft het apparaat een Android-versie lager dan 4.1, dan is de installatie van de app "Panasonic Music Streaming" vereist (gratis).

1 Voer "Panasonic Music Streaming" in, in het zoekvak van Google Play™, om het zoeken te starten en selecteer vervolgens "Panasonic Music Streaming". 2 Start de app "Panasonic Music Streaming" op het apparaat.

• Volg de instructies op het scherm van uw apparaat.
• Gebruik altijd de nieuwste versie van de app.

1 Druk op [® -PAIRING] om "BLUETOOTH" te selecteren.

2 Raak uw apparaat aan op het NFC-aanraakgebied van het hoofdtoestel en houd het aangeraakt []. (⇒ 6)

Beweeg het Bluetooth®-apparaat niet zolang een pieptoon klinkt, een bericht wordt weergegeven of het op een andere manier reageert.

Heeft het Bluetooth®-apparaat eenmaal gereageerd, plaats het dan op afstand van het hoofdtoestel.

• Als de registratie en de verbinding van het Bluetooth®-apparaat eenmaal voltooid zijn, wordt de naam van het verbonden apparaat gedurende enkele seconden op het display getoond.
• De locatie van de NFC-aanraakzone varieert, afhankelijk van het apparaat. Als er geen verbinding tot stand gebracht kan worden nadat uw Bluetooth®-apparaat de NFC-aanraakzone van het hoofdtoestel heeft aangeraakt, verander dan de positie van het apparaat of het hoofdtoestel. De situatie kan ook verbeteren als u de speciale app "Panasonic Music Streaming" opnieuw downloadt en opstart.

3 Start het afspelen op het Bluetooth®-apparaat.

• Als u op het hoofdtoestel een ander apparaat aanraakt, kunt u de Bluetooth®-verbinding updaten. Het eerder aangesloten apparaat zal dan automatisch afgesloten worden.
• Als de verbinding tot stand is gebracht, kan het afspelen automatisch van start gaan, afhankelijk van het type apparaat dat gebruikt wordt.
• Het kan zijn dat de One-Touch bediening niet naar behoren werkt, afhankelijk van het type apparaat dat gebruikt wordt.

Code afstandsbediening

Als andere Panasonic producten op de afstandsbediening van dit systeem reageren, verander dan de code van de afstandsbediening op dit systeem en op de afstandsbediening zelf.

Voorbereidingen

• Schakel alle andere Panasonic producten uit. Schakel het hoofdtoestel in.
• Richt de afstandsbediening op de sensor van de afstandsbediening van dit toestel.

Instellen van de code op "REMOTE 2"

Terwijl u [MUTE] ingedrukt houdt, drukt u op [OK] en blijft u die 4 seconden of langer ingedrukt houden.

"REMOTE 2" wordt op het display aangeduid.

Instellen van de code op "REMOTE 1"

Terwijl u [MUTE] ingedrukt houdt, drukt u op [∇] en blijft u die 4 seconden of langer ingedrukt houden.

"REMOTE 1" wordt op het display aangeduid.

Gebruik van dit systeem

Voorbereidingen

• Schakel de TV en/of het aangesloten apparaat in.

1 Druk op [O] om het hoofdtoestel in te schakelen.

2 Kies de bron.

Druk op	Om te selecteren
[INPUT]	De ingang verandert in onderstaande volgorde telkens wanneer u op [INPUT] drukt. "TV"→"BD/DVD"→"AUX" ↑——"BLUETOOTH"← · Als u de bron op "BLUETOOTH" schakelt en verrolgens op "TV" dient u na het schaken van de bron op "BLUETOOTH" eventjes te wachten en op [INPUT] te drukken.
[® -PAIRING]	Selecteert het Bluetooth®-apparaat als de bron. (⇒ 13, 14)

• Deze afstandsbediening kan niet gebruikt worden om de aangesloten apparatuur te bedienen.

■ Als u “BD/DVD” selecteert

Verander de ingang op de TV in de ingang waarmee dit toestel verbonden is en start vervolgens het afspelen op het apparaat dat met dit toestel verbonden is.

■ Als u “AUX” selecteert

Start het afspelen op het apparaat dat met de audio-ingang op dit toestel verbonden is. (⇒ 10 “Verbinding vanaf een ander apparaat (AUX)”)

■ Als u “BLUETOOTH” selecteert

Start het afspelen op het Bluetooth®-apparaat dat met dit toestel verbonden is.

Regelen van het volume van dit systeem

Druk op [-VOL +]

Volumebereik: 0 tot 100

Zet het geluid uit (mute)

Druk op [MUTE].

• Controleer of “MUTE” op het display aangeduid wordt.
• Om te annuleren, opnieuw op de toets drukken of het volume afstellen.
• De muting wordt geannuleerd als dit apparaat uitgeschakeld wordt.

Als dit systeem niet naar behoren werkt of het geluid ongebruikelijk is, zet de instellingen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt. (⇒ 20)

• Als er geluid uit de luidsprekers van de TV komt, zet het volume van de TV dan op de laagste stand.
• Er kan een verschil zijn tussen de waarde van het maximale volume van de TV en die van het toestel.
• Als u apparatuur afspeelt die met de HDMI AV IN-aansluiting verbonden is, schakelt u de ingang van de TV-tuner om de audio/video naar de TV te sturen. Als VIERA Link (HDMI) (⇒ 19) niet is ingeschakeld, schakel dan ook de ingang van dit toestel naar de TV.

3D-geluid

Dit systeem geeft het gevoel dat het geluid en het beeld een geheel vormen.

• Om het toegepaste effect te veranderen, raadpleegt u "Geluidsmenu". (⇒ rechts)

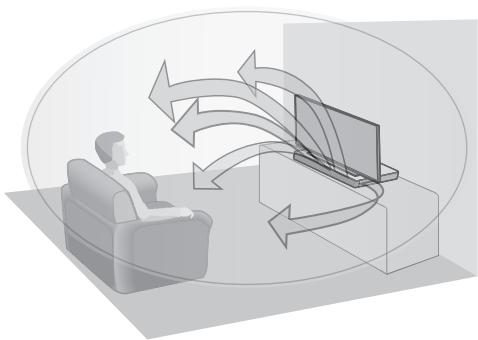

b.v. Beeld van 3D-geluidsveld

3D-geluid
Dolby®Virtual Speaker	Met dit effect=kunt u genieten van een surroundgeluideffect dat lijkt op 5.1ch.
3D-surroundeffect	Naast het effect van de Dolby Virtual Speaker heeft Panasoniczemijn eigen technologie ter controle van het geluidsveld toenegepast om het geluidsveld vooruit,chteruit, omhoog en omlaag te expanderen,waardoor een geluid met diepte en kracht ontstaat,dat beter bij 3D-beelden past.
Clear-mode dialoog	Sportcommentaar en dialogen van TV-drama's klinken alsof het geluid uit de TV komt en得住en het gevoel dat het geluid en het beeld=eén geheelহ. Bovendien zal de dialoog boven de andere geluiden uittkommen tijdens afspelen op normala volume en wanner het volume laag gezet worden voor's avonds LAST Kijkken.

• Het Dolby Virtual Speaker-effect staat standaard aan in de STEREO-modus.
• Om de Dolby Virtual Speaker en de 3D-surround effecten uit te schakelen, selecteert u "STEREO" als de geluidsmodus. (⇒ rechts)
• Om 3D-surround en de Clear-mode dialoogeffecten uit te schakelen, raadpleegt u "3D CLR Dialog". (⇒ 17)
• U kunt ook het niveau van het Clear-mode dialoogeffect regelen. (⇒ rechts)

Geluidsmenu

1 Druk herhaaldelijk op [SOUND] om het geluidseffect te selecteren. 2 Druk herhaaldelijk op [▼] [▲] om de gewenste instelling te selecteren en druk vervolgens op [OK].

SOUND MODE	Selecteer de geluidsmodus die bij het TV-programma of de verbonden apparatuur past. STANDARD: Meest geschikt voor drama's en komedies.STADIUM: Produeert een realistisch geluid voor live sportuitzendingen.MUSIC: Maakt het geluid van muziekinstrumenten en liedjes duidelijker.CINEMA: Produeert driedimensionaal geluid dat uniek is voor films.NEWS: Maakt de stemmen van nieuwsberichten en commentaar op sportwedstrijden duidelijker.STEREO: Speelt iedere geluidsbron in stereo af.
SUBWOOFER	U kunt de hoeveelheid bastonen regelen. Dit systeme selecteert automatisch de meest geschekte instelling op grond van het type bron dat afgespeeld worden. LEVEL 1 LEVEL 2: Fabrieksinstilling voor 2 -kanaals audiobron LEVEL 3: Fabrieksinstilling voormeerkanalen audiobron LEVEL 4 De instelling die u maakt worden gehandhafsifd en telkens opgeroepen wannear udezelfde soort bron afspeelt.
DIALOG	Regelt het dialoogniveau. LEVEL 1 LEVEL 2 LEVEL 3 LEVEL 4 "DIALOG" worden nicht op het display aangeduid als "3D CLR DIALOG" op "OFF" gezet is.
H.BASS	Maakt het harmonische baseffect duidelijker. ON OFF
3D CLR Dialog	Het kenmerk 3D Clear Mode Dialog creëert een geluidsveld dat lijkt op het geluid dat uit het TV-schemkomt en.maakt dialogen duidelijker. ON: 3D Surround, Clear Mode Dialog en Dolby Virtual Speaker-effect OFF: Dolby Virtual Speaker-effect Deinstalling worden opnieuw op “ON” gezet telkens wanseer u het hoofdtoestel inschakelt.
DUAL AUDIO	Stelt de favoriete audiokanaalmodus in als twee audiomodussen door dit systeme ontvangen worden. M1: Hoofd M2: Secundair M1 + M2: Hoofd + Secundair Dit effect zar alleen werkden als de instelling van de audio-uitgang van de TV of de spelerep “Bitstream” gezet is en “Dolby Dual Mono” beschikbaar is in de geluidsbron.
AGC	De auto gain bediening voorkomt een onverhoedens hard geluid door het geluidsniveau automatisch te verlagen als de invoer te hoog is. Deze functie is geschikt voor TV-uitzendingen met een verschillend geluidsniveau. ON OFF Als het geluid onnatuurlijk worden, selecteer dan “OFF”.
LOW VOL MODE	Maakt de dialoog duidelijker bij een laag volume. ON OFF Selecteer “OFF” om dit efect te annuleren als de dialoog Niet naturuurlijk klinkt bij een laag volume.

• De fabrieksinstellingen worden onderstreept. De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven.

Audioformaat

U kunt het huidige audioformaat zien.

Houd [SOUND] langer dan 4 sec. ingedrukt.

DOLBY DIGITAL	Dolby Digital is de audiobron.
DTS	DTS® is de audiobron.
PCM MULTI	De lineaire puls-code modulatie is de audiobron.
PCM	De 2-kanaals puls-code modulatie is de audiobron.
ANALOG	Analoog is de audiobron.

• Het audioformaat wordt gedurende ongeveer 2 seconden weergegeven.
• Er worden geen audioformaten weergegeven als de ingang maar dit toestel Bluetooth® is.

Setup-menu

1 Druk herhaaldelijk op [SETUP] om het setup-onderdeel te selecteren. 2 Druk herhaaldelijk op [∇] [▲] om de gewenste instelling te selecteren en druk vervolgens op [OK].

DIMMER	Dirmt het display na 5 seconden van inactiviteit. ON QEEF
BEEP	Er klinkt een pieptoon als u de schakelaar op het hoofdtoestel aanraakt of wanner u het toestel aan/uit zet.Dit werkt ook bij muting.ON OFF
AUTO POWER DOWN	Het hoofdtoestel worden automatisch uitgeschakeld wanneer gedurende ontg. 20 minuten geen audio ingevoerd wordt en u het toestel Niet gebruikt.ON OFFALS dit ingesteld is, toont hetdisplay "P.OFF 1" om aan tegeven dat het hoofdtoestel uitgeschakeld zal worden binnen ongeveer 1 minuut.
VOL LIMITATION	Zet de volumelimiet op 50 als u het hoofdtoestel inschakelt, ofschoon het volume op meer dan 50 stond voordat het uitgeschakeld werk.ON OFF
BLUETOOTH STANDBY	Deze functie stelt u in staat verbinding te makeen met een gepaird Bluetooth®-apparaat als het hoofdtoestel op de stand-by-modus staat.ON QEEF Het hoofdtoestel zal automatisch ingeschakeld worden als u verbinding maakt met een gepaird Bluetooth®-apparaatALS deze functie op "ON" gezet is, zar het stand-by stroomverbruik toenemen.

LINK MODE	Verander de verzendmodus om de prioriteit te geeven aan de kwaliteit van de verzending dan wel aan de kwaliteit van het geluid. Controleer of het Bluetooth®-apparaat Niet verbonden is (het display za "BLUETOOTH READY" weergeven). MODE 1: Nadruk op de connectiviteit. MODE 2: Nadruk op de geluidskwaliteit.
VIERA LINK	Schakel de VIERA Link-functionie in. ON OFF Selecteer "OFF" als uw HDAVI Control-apparaat Niet correct met dit systemem werkt. • ARC zal uitgeschakeld worden. Sluit een optische digitale audiokabel aan. • Schakel alle verbonden apparaten uit en vervolgens waar in, nadat u de instelling veranderd heeft.

• De fabrieksinstellingen worden onderlijnd. De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven wordt.

Gekoppelde bedieningen met de TV (VIERA Link "HDAVI Control™")

Wat is VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" is een handige functie die gekoppelde handelingen van dit apparaat biedt en een Panasonic TV (VIERA) onder "HDAVI Control". U kunt deze functie gebruiken door de uitrusting met een HDMI-kabel aan te sluiten. Zie de handleiding van de aangesloten uitrusting voor details over de werking.

Voorbereidingen

① Bevestig dat de HDMI-aansluiting tot stand gebracht is. (⇒ 8,9)

② Stel de "HDAVI Control" bedieningen in op het aangesloten apparaat (bijv. de TV).

③ Voor optimale "HDAVI Control" operaties, dient u de volgende instellingen op de aangesloten TV*1 te veranderen.

• Stel de standaard luidsprekerinstellingen in op dit apparaat. *2
• Stel de selectie-instellingen van de luidspreker in op dit apparaat.

Schakel alle apparatuur in die compatibel is met "HDAVI Control" en selecteer de TV-ingang voor dit systeem zodat de "HDAVI Control"-functie correct werkt. ⑤ Als een apparaat op de HDMI AV IN-aansluiting is aangesloten, begin dan met afspelen om te controleren of het beeld correct op de TV wordt weergegeven.

Herhaal deze procedure als de aansluiting of de instellingen worden gewijzigd.

※1 De beschikbaarheid en functie van de instellingen kunnen variëren afhankelijk van de TV. Raadpleeg de gebruiksaanwijzing van de TV voor details. ※2 Als de TV een standaardluidsprekerinstelling heeft in de VIERA Link-instellingen, zal het kiezen van dit apparaat als de standaardluidspreker automatisch de luidsprekerselectie van dit apparaat veranderen.

• VIERA Link "HDAVI Control" is gebaseerd op de besturingsfuncties van HDMI, een industriestandaard bekend als HDMI CEC (Consumer Electronics Control), en is een unieke functie die we hebben ontwikkeld en toegevoegd. Als zodanig kan de werking ervan met apparatuur van andere fabrikanten die HDMI CEC ondersteunen, niet worden gegarandeerd.
• Dit toestel ondersteunt de "HDAVI Control 5"-functie. "HDAVI Control 5" is de standaard voor Panasonic's HDAVI Control-compatibele apparatuur. Deze standaard is compatibel met Panasonic's conventionele HDAVI-apparatuur.
• Raadpleeg de afzonderlijke handleidingen van andere apparatuur van de fabrikant die de VIERA Link-functie ondersteunt.

Wat u kunt doen met VIERA Link "HDAVI Control"

Om er zeker van te zijn dat de audio uit dit systeem komt, schakelt u het hoofdtoestel in met behulp van de afstandsbediening van de TV en door Home Cinema te selecteren in het luidsprekermenu van het VIERA Link-menu. De beschikbaarheid en de werking van de instellingen kunnen wisselen, afhankelijk van de TV. Raadpleeg de handleiding van de TV voor details.

Bediening van de luidsprekers

U kunt kiezen of de audio-output uit dit apparaat moet komen of uit de luidsprekers van de TV door gebruik te maken van de menu-instellingen van de TV.

Home Cinema

Dit systeem is actief.

• Als het hoofdtoestel in de stand-by-modus staat en de TV-luidsprekers worden in het VIERA Link-menu in de luidsprekers van dit systeem veranderd, zal het hoofdtoestel automatisch worden ingeschakeld.
• U kunt het volume regelen met de volume- of mute-knop op de afstandsbediening van de TV.
• Als u het hoofdtoestel uitschakelt, zullen de TV-luidsprekers automatisch worden geactiveerd.
• Als de TV compatibel is met VIERA Link "HDAVI Control 4" of later, zal de audio automatisch uit dit systeem klinken.

Televisie

De TV-luidsprekers zijn actief. - Het volume van dit apparaat staat op zijn minimum.

Automatisch omschakelen van de invoer

Als de volgende handelingen uitgevoerd worden, zal het hoofdtoestel het ingangskanaal automatisch op de overeenkomstige bron zetten.

Als het afspelen op een HDMI-aangesloten apparaat van start gaat.*3 Als het ingangskanaal van de TV of het TV-kanaal veranderd wordt.

*3 Als de instelling van de luidsprekeruitgang op de TV op dit systeem gezet wordt, zullen de TV en het hoofdtoestel automatisch ingeschakeld worden (Power on link).

Uitschakel-koppeling

Als de TV uitgeschakeld wordt, wordt dit systeem ook automatisch uitgeschakeld. (Deze functie werkt niet als Bluetooth® of AUX de bron is.)

Automatische lip-sync functie

(voor HDAVI Control 3 of nieuwer)

Vertraging tussen audio en video wordt automatisch afgesteld door toevoeging van een time-lag aan het uitgangskanaal van de audio, waardoor u in staat gesteld wordt soepele audio te ervaren voor het beeld.

• Het kan tot 8 seconden duren voordat geluid uit dit toestel uitgevoerd wordt nadat de TV (VIERA) ingeschakeld is. U kunt de tijd die nodig is voordat geluid uitgevoerd wordt verkorten door een digitale optische kabel te gebruiken. Als u dat doet, sluit de HDMI-kabel dan opnieuw aan op een niet-ARC-compatibele HDMI-aansluiting op de TV (VIERA). (⇔ 9)
• De delay-informatie wordt automatisch ingesteld als de TV compatibel is met VIERA Link "HDAVI Control 3" of nieuwer en VIERA Link staat op Aan. De instelling veroorzaakt een vertraging van het geluid van ongeveer 0,04 seconden als verbinding gemaakt is met een Panasonic TV (VIERA) met Viera Link (HDMI) versie 2 of vroeger of met een TV van een andere fabrikant.

Oplossen van ongemakken

Voer eerst de onderstaande controles uit voordat u het apparaat laat repareren. Als u over sommige punten twijfelt, of als de aangeduide oplossingen in onderstaande gids het probleem niet verhelpen, raadpleeg dan uw verkoper voor instructies.

Als dit systeem niet naar behoren werkt, zet de instellingen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt.

Terugkeren naar de fabrieksinstellingen.

① Als het hoofdtoestel ingeschakeld is, raak [l] op het hoofdtoestel dan langer dan 4 sec. aan. ("RESET" wordt op het display aangeduid als dit systeem gereset wordt.) Schakel het toestel uit en schakel het vervolgens weer in. - De code van de afstandsbediening zal opnieuw op "REMOTE 1" komen te staan als dit systeem opnieuw op de fabrieksinstellingen gezet wordt. Om de afstandsbedieningscode te veranderen, raadpleeg "Code afstandsbediening" (⇒ 14).

Algemene bediening

Geen stroom.

• Trek het netsnoer gedurende 10 sec. UIT het stopcontact en steek het vervolgens weer in.
• Als u het hoofdtoestel ingeschakeld heeft en dit daarna onmiddellijk uitgeschakeld wordt, trek het netsnoer dan uit het stopcontact en raadpleeg uw verkoper.
• Als het hoofdtoestel niet ingeschakeld wordt wanneer de TV ingeschakeld wordt (HDAVI-bediening), schakel het hoofdtoestel dan met de hand in. Blijft het probleem aanhouden, raadpleeg dan "HDMI" in "Oplossen van ongemakken".

• De batterij is leeg. Vervang de batterij met een nieuwe. (⇒ 7)
• Het is mogelijk dat het isolatiefolie niet verwijderd is. Verwijder het isolatiefolie. (⇒ 7)
• Het kan nodig zijn om de code van de afstandsbediening opnieuw in te stellen nadat de batterij van de afstandsbediening verwisseld is. (⇒ 14)
• Gebruik de afstandsbediening binnen het correcte werkbereik. (⇒ 7)

Het hoofdtoestel wordt automatisch op stand-by geschakeld.

De "AUTO POWER DOWN"-functie is ingeschakeld. Het hoofdtoestel zal na ong. 20 minuten automatisch naar de stand-by-modus schakelen als geen signaal binnenkomt en geen handeling verricht wordt. Raadpleeg pagina 18 om deze functie uit te schakelen.

Het hoofdtoestel wordt uitgeschakeld als de luidsprekers van de TV geselecteerd worden met de bedieningsorganen van de luidsprekers.

Dit is een gewoon kenmerk als VIERA Link (HDAVI Control 4 of nieuwer) gebruikt wordt. Lees voor details over de energiebesparing de instructies van de TV. (⇒ 19)

De schakelaars op het hoofdtoestel werken niet.

[< >/], [VOL-], [VOL +], [INPUT] en [PAIRING] op het hoofdtoestel zijn aanraaktoetsen. Raak de schakelaars aan met uw vinger. Misschien werken ze niet als u alleen uw nagels gebruikt of als u handschoenen draagt.

Kleuronregelmatigheden op een CRT TV.

Als kleuronregelmatigheden op de TV verschijnen, schakel de TV dan ongeveer 30 minuten uit en plaats de TV een beetje verder van dit toestel. Als het probleem hierdoor niet verholpen wordt, breng dit toestel dan op afstand van de TV.

HDMI

Het apparaat werkt niet correct.

Als de HDMI-kabel op de verkeerde aansluiting (HDMI AV IN of HDMI AV OUT) aangesloten wordt, zal dit systeem niet correct werken. Schakel het hoofdtoestel uit, maak het netsnoer los en sluit de HDMI-kabel(s) weer aan. (⇒ 8,9)

De aan VIERA Link gekoppelde werking werkt niet langer correct.

• Controleer de instelling van VIERA Link op de aangesloten apparatuur.
• Schakel de VIERA Link-functie op de verbonden apparaten in.
• Selecteer dit systeem als de luidspreker in het VIERA Link-menu van de TV.
• Heeft u de VIERA Link instellingen uit gezet? (⇒ 18)
• Als de HDMI-aansluitingen veranderd worden, na het uitvallen van de stroom of nadat het netsnoer eruit gehaald is, kan het lijken dat VIERA Link niet correct werkt.

Zet alle inrichtingen die aangesloten zijn op de TV met een HDMI-kabel aan en zet vervolgens de TV aan. - Zet de VIERA Link instellingen uit en vervolgens weer aan. Raadpleeg voor meer informatie de Gebruiksaanwijzing van de TV. - Terwijl het hoofdtoestel en de TV met de HDMI-kabel aangesloten zijn, zet u de TV aan en vervolgens verwijdert u het netsnoer van het hoofdtoestel en sluit u dit weer aan.

De eerste paar seconden van het geluid kunnen niet gehoord worden wanneer u de HDMI-verbinding gebruikt.

Dit zou kunnen gebeuren tijdens het afspelen van hoofdstukken van een DVD-Video. Verander de digitale audio-output-instelling op de verbonden inrichting van "Bitstream" naar "PCM".

Als een apparaat van een ander merk, dat compatibel is met HDMI, bediend wordt, reageert dit systeem op een ongewenste manier.

De opdrachten van HDAVI Control kunnen van een ander signaal gebruik maken, al naargelang het merk van het apparaat. Schakel in dat geval VIERA Link uit. (⇒ 18)

Als het hoofdtoestel in- of uitgeschakeld wordt, worden geluid en beeld tijdelijk uitgeschakeld.

Als het hoofdtoestel in- of uitgeschakeld wordt, is het normaal dat geluid en beeld tijdelijk uitgeschakeld worden. Dit is geen storing maar kan voorkomen wanneer het apparaat waar het via HDMI op aangesloten is niet het kenmerk VIERA Link van Panasonic ondersteunt (HDAVI Control 3 of later).

De beelden van dit systeem verschijnen niet op de TV.

Bij uitzendingen met 60p (4K) kunnen de beelden vervormd worden, afhankelijk van de HDMI-kabel. Gebruik hogesnelheid HDMI-kabels die een bandbreedte van 18 Gbps ondersteunen.

Bluetooth®

Het paren kan niet uitgevoerd worden.

Controleer de toestand van het Bluetooth®-apparaat.

Het apparaat kan niet aangesloten worden.

• Het pairen van het apparaat verliep zonder succes en de registratie werd verhinderd. Probeer het apparaat opnieuw te pairen. (⇒ 13)
• Het kan zijn dat dit systeem op een ander apparaat is aangesloten. Sluit het andere apparaat af en probeer het apparaat opnieuw te pairen.

Het apparaat is aangesloten maar er komt geen audio uit dit systeem.

Voor sommige ingebouwde Bluetooth®-apparaten dient u de audio-uitgang met de hand op

"SC-HTE200" te zetten. Lees voor details de handleiding van het apparaat.

De verbinding is onderbroken.

Het geluid is onderbroken/het geluid verspringt/er is veel ruis.

• Neem alle obstakels tussen het hoofdtoestel en het apparaat weg.
• Andere apparaten die van de 2,4 GHz-frequentieband gebruik maken (draadloze router, magnetronoven, draadloze telefoons, enz.) veroorzaken interferentie. Breng het Bluetooth®-apparaat dichter bij het hoofdtoestel en op afstand van andere apparaten.
• Selecteer "MODE 1" voor een stabiele communicatie. (⇒ 18)

Als bovenstaande het probleem niet verhelpt, kunt u het probleem misschien oplossen door dit toestel en het Bluetooth®-apparaat opnieuw met elkaar te verbinden. (⇒ 13)

De One-Touch verbinding (NFC-kenmerk) werkt niet.

• Controleer of het hoofdtoestel en het NFC-kenmerk van het apparaat ingeschakeld zijn. (⇒ 13, 14)
• Verander de aanraaklocatie van het Bluetooth®-apparaat of het hoofdtoestel en raak het NFC-aanraakgebied vervolgens opnieuw aan.

Geluid

Geen geluid (of beeld).

Schakel demping UIT. (⇒ 15) - Controleer de aansluitingen met de andere apparaten. (⇒ 8 - 10) - Zorg ervoor dat het ontvangen audio-signaal compatibel is met dit apparaat. (⇒ 24) - Schakel dit apparaat UIT en weer AAN. - Als het hoofdtoestel alleen via een HDMI-kabel met de TV verbonden is, controleer dan of de HDMI-aansluiting van de TV het label "HDMI (ARC)" heeft. Anders moet u de verbinding tot stand brengen met de optische digitale audiokabel. (⇒ 8,9)

• Als het hoofdtoestel op een Panasonic-TV aangesloten is en ingeschakeld wordt met de afstandsbediening of de aanraaktoets op het hoofdtoestel, kan het lijken dat het geluid niet uit dit systeem komt. Schakel het hoofdtoestel in dit geval in met de afstandsbediening van de TV. (⇒ 19)
• Als de aansluitingen correct zijn, zou er een probleem met de kabels kunnen zijn. Breng de aansluiting opnieuw tot stand met andere kabels.
• Controleer de instellingen van de audio-output op het aangesloten apparaat.

De dual audio kan niet veranderd worden van hoofdgeluidsspoor naar secundair geluidsspoor.

Als de van het aangesloten apparaat ontvangen audio niet "Dolby Dual Mono" is, of als de instelling van de geluidsuitvoer niet "Bitstream" is, kan de instelling niet vanaf dit systeem veranderd worden. Verander de instelling op het aangesloten apparaat.

Het volume is laag wanneer het hoofdtoestel ingeschakeld wordt.

Als het hoofdtoestel uitstaat met de volume-instelling in de bovenste helft (boven 50), zal het hoofdtoestel automatisch het volume zachter zetten tot op de helft (50) wanneer het ingeschakeld wordt. (⇒ 18)

De dialoog is te aanwezig of de dialoog klinkt niet natuurlijk.

Dit apparaat heeft een functie om de dialoog eruit te laten springen wanneer het volume laag staat. (⇒ 17)

Het geluid loopt achter op het beeld.

Als dit toestel, afhankelijk van de TV, via Bluetooth met de TV verbonden is, kan het zijn dat het geluid dat uit dit toestel komt achterloopt op het beeld van de TV. Verbind dit toestel en de TV met een HDMI-kabel/optische digitale audiokabel. (⇒ 8,9)

Geluid stopt.

De stroom van het hoofdtoestel wordt automatisch uitgeschakeld.

(Wanneer dit hoofdtoestel een probleem detecteert, worden een veiligheidsmaatregel geactiveerd en wordt het hoofdtoestel automatisch naar de standby-modus geschakeld.)

• Er is een probleem met de versterker. Is het volume erg hoog?

Zo ja, zet het volume dan lager.

• Staat dit apparaat op een extreem warme plek? Zo ja, verplaats het apparaat dan naar een koelere plek en wacht een paar minuten en probeer het dan opnieuw aan te zetten.

Als het probleem blijft aanhouden, controleer dan het display, schakel dit systeem uit, verwijder het netsnoer en raadpleeg uw verkoper. Onthoud welk display aangeduid werd en informeer uw verkoper hierover.

Het hoofdtoestel toont

"F61"

• Er is een probleem met de versterker van het systeem. Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper.

"F70 HDMI"/"U701"/"U703"

• Controleer de HDMI-verbinding.
• Schakel het hoofdtoestel uit en vervolgens weer in.
• Sluit de HDMI-kabel af.

“F76”

• Er is een probleem met de stroomtoevoer. Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper.

“U704”

• Dit systeem ontvangt een niet ondersteund videosignaal van de ingangsbron.
• Verander de instelling van de videoresolutie op het verbonden apparaat (raadpleeg de gebruiksaanwijzing van het apparaat).
• Als er geen beeld is, verbind het apparaat dan rechtstreeks met de TV om de instellingen te veranderen.

“U705”

• De HDMI-aansluiting van de TV die met het hoofdtoestel verbonden is, of de TV-instelling, is niet compatibel met de HDCP 2.2-afspeelbron.
• Controleer of de verbinding gemaakt wordt met de HDCP 2.2-compatibele aansluiting van de TV.
• Controleer of de HDMI HDCP-instelling van de TV overeenkomt met HDCP 2.2.

(Raadpleeg de gebruiksaanwijzing van de TV.)

"REMOTE " (" " geeft een nummer aan.)

De afstandsbediening en dit toestel gebruiken verschillende codes. Verander de code op de afstandsbediening. (⇒ 14)

Over Bluetooth®

Panasonic stelt zich niet aansprakelijk voor gegevens en/of informatie die gecompromitteerd worden tijdens een draadloze uitzending.

Gebruikte frequentieband

Dit systeem gebruikt de 2,4 GHz-frequentieband.

■ Certificatie van dit apparaat

• Dit systeem is in overeenstemming met de frequentiebeperkingen en heeft een certificaat ontvangen dat op de frequentiewetten gebaseerd is, dus toestemming voor een draadloze werking is niet noodzakelijk.
• De volgende handelingen zijn in sommige landen hoe dan ook wettelijk strafbaar:
• Demonteren of wijzigen van het toestel.
• Verwijderen van de specificatie-aanduidingen.

Gebruiksbeperkingen

• De draadloze uitzending en/of het gebruik met alle toestellen die met Bluetooth® uitgerust zijn, worden niet gegarandeerd.
• Alle apparaten moeten in overeenstemming zijn met de normen die bepaald zijn door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en de instellingen van een apparaat, kan het gebeuren dat het apparaat er niet in slaagt de verbinding tot stand te brengen of kent bepaalde bedieningen anders toe.
• Dit systeem ondersteunt de veiligheidskenmerken van Bluetooth®, maar het kan zijn dat deze beveiliging niet voldoende is, afhankelijk van de werkomgeving en/of de instellingen. Wees voorzichtig bij het draadloos versturen van gegevens via dit systeem.
• Dit systeem kan geen gegevens naar een Bluetooth®-apparaat sturen.

Gebruiksbereik

Gebruik dit apparaat binnen een bereik van 10 m. Het bereik kan afnemen, afhankelijk van de omgeving, obstakels of interferentie.

Interferentie afkomstig van andere apparatuur

• Het kan zijn dat dit systeem niet naar behoren werkt en dat er problemen ontstaan, zoals ruis en overslaan van het geluid, wegens interferentie van de radiogolven als het hoofdtoestel te dicht bij andere Bluetooth®-apparaten staat of bij apparaten die ook gebruikmaken van de 2,4 GHz-band.
• Het kan zijn dat dit systeem niet naar behoren werkt als er te sterke radiogolven van een zendstation, enz., in de nabijheid zijn.

Bedoeld gebruik

• Dit systeem is alleen bedoeld voor normaal, algemeen gebruik.
• Gebruik dit systeem niet in de nabijheid van apparatuur of in een omgeving die gevoelig is voor interferentie van radiofrequente (bijvoorbeeld op vliegvelden, in ziekenhuizen, laboratoria, enz.).

Verzorging van het apparaat

Reinig dit systeem met een zachte, droge doek.

• Als het apparaat erg vuil is, wring dan een met water bevochtigde doek goed uit en veeg het vuil weg. Neem het apparaat vervolgens met een droge doek af.
• Gebruik een zachte doek voor de reiniging van de luidsprekers. Gebruik geen tissues of andere materialen (handdoeken, enz.) die uiteen kunnen vallen. Er zouden geen korreltjes in de luidsprekerafdekking kunnen terechtkomen.
• Gebruik nooit alcohol, verfverdunner of benzine om dit systeem te reinigen.
• Wanneer u een chemisch geïmpregneerde doek gebruikt, moet u zorgvuldig de instructies lezen die bij de doek worden geleverd.

Weggooien of verhuizen van dit systeem

Het hoofdtoestel kan de informatie van de gebruikersinstellingen behouden. Als u dit toestel wegdoet, of wanneer u het weggooit of wanneer u het aan iemand anders geeft, volg dan de procedure om alle instellingen weer op de fabrieksinstellingen te zetten en om de gebruikersinstellingen te wissen. (⇒ 20) "Terugkeren naar de fabrieksinstellingen."

• De bedieningshistorie kan opgenomen worden in het geheugen van het hoofdtoestel.

Licenties

Geproduceerd onder licentie van Dolby Laboratories. Dolby, Pro Logic, en het dubbele-D-symbol়n handelsmerken van Dolby Laboratories.

Zie voor DTS-octroiopen http://patents.dts.com. Gefabriceerddonder licentie van DTS Licensing Limited. DTS, het Symboolen DTS en het Symbool samen zijn geregisteerdehandelsmerken en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehonden.

HDMI, het HDMI logo en High-Definition Multimedia Interfacejongen handelsmerken of gedeponeerde handelsmerken vanHDMI Licensing LLC in de Verenigde Staten en andere landen.

HDAVI ControlTM is een handelsmerk van Panasonic Corporation.

Het Bluetooth® woordmerk en logo's zijn gedeponeerdehandelsmerken die het bezitijken van Bluetooth SIG, Inc. ieder gebruik van dergelijkke merken door PanasonicCorporation vindt plaats onder licentie.Andere handelsmerken en handelsnamen zijn die van derespectieeelijke eigenaren.

Google Play en Android zijn handelsmerken van Google Inc.

Technische gegevens

VERSTERKERGEDEELTE

RMS-uitgangsstroom (niet-simultane drive)

Voor kanaal (L, R kanaal)

50 W per kanaal (1 kHz, 10 %, 6 Ω)

Subwoofer kanaal

100 W per kanaal (100 Hz, 10 %, 3 Ω)

Totale RMS-stroom

200W

AANSLUITINGSECTIE

HDAVI Control

Dit apparaat ondersteunt de functie "HDAVI Control 5".

HDMI AV-ingang (BD/DVD)

1

Input-connector

Type A (19 pinnen)

HDMI AV-uitgang (TV (ARC))

1

Output-connector

Type A (19 pinnen)

Digitale Audio Input (TV)

Optische aansluiting

Bemonsteringsfrequentie

Alleen voor service.

Type terminal, Penaansluiting (1 systeem)

ALGEMEEN

Stroomverbruik

54 W

In de stand-by status

Als "Network Standby" op "OFF" staat

Ongeveer 0,4 W

Als "Network Standby" op "ON" staat

Ongeveer 3,0 W

Stroomtoevoer

AC 220 V tot 240 V, 50 Hz

Bedrijfstemperatuurbereik

0 °C tot +40 °C

Bedrijfsvochtigheidsbereik

20% tot 80% RH (geen condensatie)

LUIDSPREKERGEDEELTE

Voorluidspreker (ingebouwd, L/R)

Volledig bereik

3,8 cm × 9 cm conus type × 1/ch

(Type basreflex)

Subwoofers (ingebouwd)

Woofer

8 cm conus type × 2

(Type basreflex)

Bluetooth®

Bluetooth® systeemspecificatie

Bluetooth® Ver.2.1 +EDR

Draadloze apparaatclassificatie

Klasse 2 (2,5 mW)

Ondersteunde profielen

A2DP

Frequentieband

2,4 GHz band FH-SS

Bedieningsafstand

Ongeveer 10 m zichtlijn*2

Ondersteunde codec

SBC

• De specificaties kunnen zonder voorafgaande waarschuwing worden gewijzigd. Gewicht en afmetingen zijn bij benadering.
• De totale harmonische vervorming wordt gemeten met een digitale spectrumanalysator.

※1 "Network Standby" betreft zowel "BLUETOOTH STANDBY" als "VIERA LINK". ※2 Beoogde communicatie-afstand. Meetomgeving: (temperatuur 25°C, hoogte 1,0 m)
