Marca	Panasonic
Modello	SC-HTE200EG
Tipo di prodotto	Soundbar con subwoofer integrato
Dimensioni (L × A × P)	600 mm × 63 mm × 365 mm
Peso	Circa 5,9 kg
Alimentazione	CA 220 V – 240 V, 50 Hz
Consumo elettrico	54 W (in funzione); standby: 0,4 W (senza standby di rete), 3,0 W (con standby di rete)
Potenza totale RMS	200 W (anteriore: 50 W × 2, subwoofer: 100 W × 1)
Connettività	HDMI (ARC/ingresso), ottico, AUX (jack 3,5 mm), Bluetooth® 2.1+EDR, NFC
Formati audio supportati	Dolby Digital, DTS, PCM (2 canali e multicanale), analogico
Funzioni sonore	Modalità sonore (Standard, Stadio, Musica, Cinema, News, Stereo), subwoofer regolabile, dialogo chiaro, bassi armonici, AGC, modalità volume basso
Funzioni intelligenti	VIERA Link (HDAVI Control 5), HDMI ARC, Bluetooth standby, NFC One-Touch, spegnimento automatico, limitazione del volume
Display	Display integrato con attenuazione automatica
Telecomando	Sì (con pila a bottone CR2025)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare alcol, diluente o benzina.
Sicurezza	Superficie in vetro temperato (attenzione agli urti); non esporre all'umidità o a fiamme; utilizzare la pila a bottone con cautela (rischio di ingestione)
Riparabilità	Non aprire né riparare da soli. Contattare personale qualificato. Reimpostazione possibile alle impostazioni di fabbrica (toccare [O/I] per 4 s).
Accessori forniti	Telecomando con pila, cavo di alimentazione
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	20 % a 80 % UR (senza condensa)

Domande frequenti - SC-HTE200EG PANASONIC

Come collegare il mio dispositivo in Bluetooth alla soundbar?

Premere il tasto PAIRING sulla soundbar o sul telecomando per selezionare la sorgente Bluetooth. Quindi, selezionare SC-HTE200 nell'elenco dei dispositivi Bluetooth del proprio apparecchio. Se viene richiesta una password, inserire 0000.

Come utilizzare la connessione NFC (One-Touch)?

Attivare la funzione NFC sul dispositivo Android (versione 4.1 o successiva; per versioni precedenti, installare l'app Panasonic Music Streaming). Avvicinare il dispositivo all'area tattile NFC [Z] sulla soundbar finché non si sente un bip. La connessione Bluetooth viene stabilita automaticamente.

Cosa fare se l'audio viene interrotto o scattoso in Bluetooth?

Allontanare la soundbar da altri dispositivi che utilizzano la banda 2,4 GHz (router, microonde). Nel menu di configurazione, impostare LINK MODE su MODE 1 per privilegiare la stabilità della connessione.

Come attivare o disattivare lo spegnimento automatico?

Premere il tasto SETUP più volte fino a visualizzare AUTO POWER DOWN, quindi selezionare ON o OFF con i tasti [▼]/[▲] e confermare con [OK]. Per impostazione predefinita, l'apparecchio si spegne dopo 20 minuti di inattività.

Come impostare la limitazione del volume?

Nel menu di configurazione, selezionare VOL LIMITATION e scegliere ON per limitare il volume a 50 all'accensione. Questa funzione evita un volume troppo alto all'avvio.

Come utilizzare la funzione VIERA Link?

Assicurarsi che la soundbar sia collegata al televisore tramite un cavo HDMI compatibile ARC. Attivare VIERA LINK nel menu di configurazione (impostazione predefinita: ON). Sul televisore Panasonic, selezionare la soundbar come altoparlante nel menu VIERA Link. Potrete quindi controllare il volume e l'accensione dal telecomando del televisore.

Come pulire la soundbar?

Utilizzare un panno morbido e asciutto per pulire la superficie. Se lo sporco è ostinato, inumidire leggermente il panno con acqua, pulire e poi asciugare con un panno asciutto. Non utilizzare mai alcol, diluente o benzina. Per l'altoparlante, utilizzare un panno che non lasci pelucchi.

Come resettare la soundbar alle impostazioni di fabbrica?

Accendere la soundbar, quindi toccare il pulsante [O/I] sull'apparecchio principale per più di 4 secondi. Il display mostra RESET. Spegnere e riaccendere l'apparecchio. Nota: il codice del telecomando torna a REMOTE 1.

Perché non c'è audio tramite HDMI ARC?

Verificare che il cavo HDMI sia collegato alla presa contrassegnata HDMI (ARC) del televisore. Assicurarsi che la funzione HDMI ARC sia attivata nelle impostazioni del televisore. Sulla soundbar, verificare che la sorgente sia impostata su TV. Se necessario, utilizzare un cavo audio ottico come complemento.

Come sostituire la pila del telecomando?

Il telecomando utilizza una pila a bottone al litio di tipo CR2025. Aprire il vano, rimuovere la pila esausta e inserire quella nuova con il simbolo (+) verso l'alto. Rispettare la polarità. Tenere la pila fuori dalla portata dei bambini.

MANUALE UTENTE SC-HTE200EG PANASONIC

Istruzioni per l'uso

Sistema audio Home Theater

La ringraziamo per l'acquisto di questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

Descrizioni contenute in queste istruzioni per l'uso

• I riferimenti alle pagine sono indicati con “⇒ OO”.
• Le etichette su questa unità e sul telecomando sono indicate come [OO] in queste istruzioni per l'uso.
• L'aspetto dell'unità mostrato nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.
• Queste Istruzioni per l'uso descrivono principalmente come eseguire le operazioni tramite il telecomando, ma è anche possibile eseguire le operazioni sul subwoofer attivo, se i comandi sono gli stessi.

Smaltimento di vecchie apparecchiature e batterie usate

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il simbolo batterie (simbolo rifiuti):

Questo simbolo può essere usato in combinazione con un simbolo chimico.

In questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

C€ 0560

Dichiarazione di conformità (DdC)

"Panasonic Corporation" dichiara che questo prodotto è conforme ai requisiti essenziali e alle altre relative norme della Direttiva 1999/5/EC.

I clienti possono scaricare una copia della DdC originale dei nostri prodotti R&TTE dal loro server per le DdC:

http://www.doc.panasonic.de

Contatti del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH,

Questo prodotto è progettato per la clientela generale. (Categoria 3)

Precauzioni per la sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

Non esporre questa unità alla pioggia, all'umidità, a gocciolamenti o a spruzzi. Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità. Utilizzare solo gli accessori consigliati. Non rimuovere le coperture.

Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.

Cavo di alimentazione CA

• Per ridurre il rischio di incendio, folgorazioni o danni all'unità,
• Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità.
• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare o appoggiare oggetti pesanti sul cavo di alimentazione.
• Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le dita quando la si scollega. Non utilizzare una spina o una presa di rete danneggiate.
• La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.

Batteria a pastiglia (Batteria al litio)

• Pericolo di incendio, esplosione e bruciature. Non ricaricare, smontare, riscaldare oltre i 60°C o bruciare.
• Tenere la batteria del tipo a bottone fuori della portata dei bambini. Non mettere mai in bocca la batteria del tipo a bottone. Se viene ingerita, rivolgersi a un medico.

AVVERTENZA

Unità

Non mettere sull'unità sorgenti di fiamme nude, come candele accese. - Durante l'uso, questa unità potrebbe essere soggetta a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare. - Questa unità è progettata per l'uso nei paesi con clima mite.

Collocazione

• Collocare questa unità su una superficie piana.
• Per ridurre il rischio di incendio, folgorazioni o danni all'unità.
• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale, armadietto incorporato o altro spazio ristretto.
• Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
• Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

Batteria a pastiglia (Batteria al litio)

• Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
• All'inserimento accertarsi che i poli siano correttamente allineati.
• L'uso scorretto delle batterie può causare perdite di elettrolito e causare incendi.

Rimuovere la batteria se si prevede di non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo dalla luce.

• Non riscaldare o esporre a fiamme le batterie. Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Indice

Precauzioni per la sicurezza 3

Prima dell'uso

Parti in dotazione 5

Questo schema (SC-HTE200) 5 Accessori 5

Guida ai comandi 6

Questo schema (Parte anteriore) 6 Questo schema (Parte posteriore) 6 Telecomando 7

Preparativi

Connessioni 8

Collegamento con la TV 8 Collegamento a un dispositivo compatibile con HDMI 9 Connessione da un altro dispositivo (AUX) 10 Collegamento cavo di alimentazione CA 10

Collocazione 11

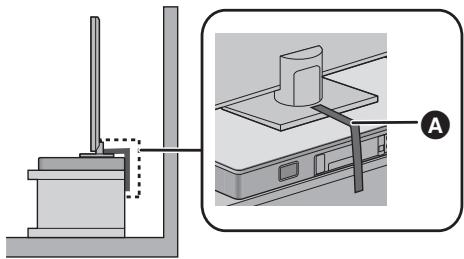

Precauzioni di sicurezza 11 Prevenire il ribaltamento 12

Connessione Bluetooth 13

Accoppiamento Bluetooth 13 Connessione di un dispositivo Bluetooth® accoppiato 13 Connessione One-Touch (Connessione tramite NFC) 13

Codice del telecomando 14

Operazioni

Utilizzo di questo problema 15

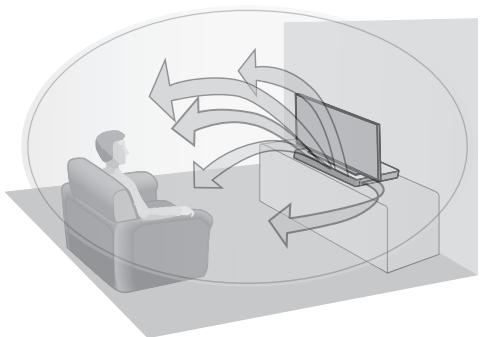

Suono tridimensionale 16

Menu audio 16

Formato audio 17

Menu setup 18

Operazioni sincronizzate con la TV (VIERA Link "HDAVI ControlTM") .... 19

Consultazione

Risoluzione dei problemi 20

Informazioni su Bluetooth 23

Cura dell'unità 23

Licenze 23

Caratteristiche tecniche 24

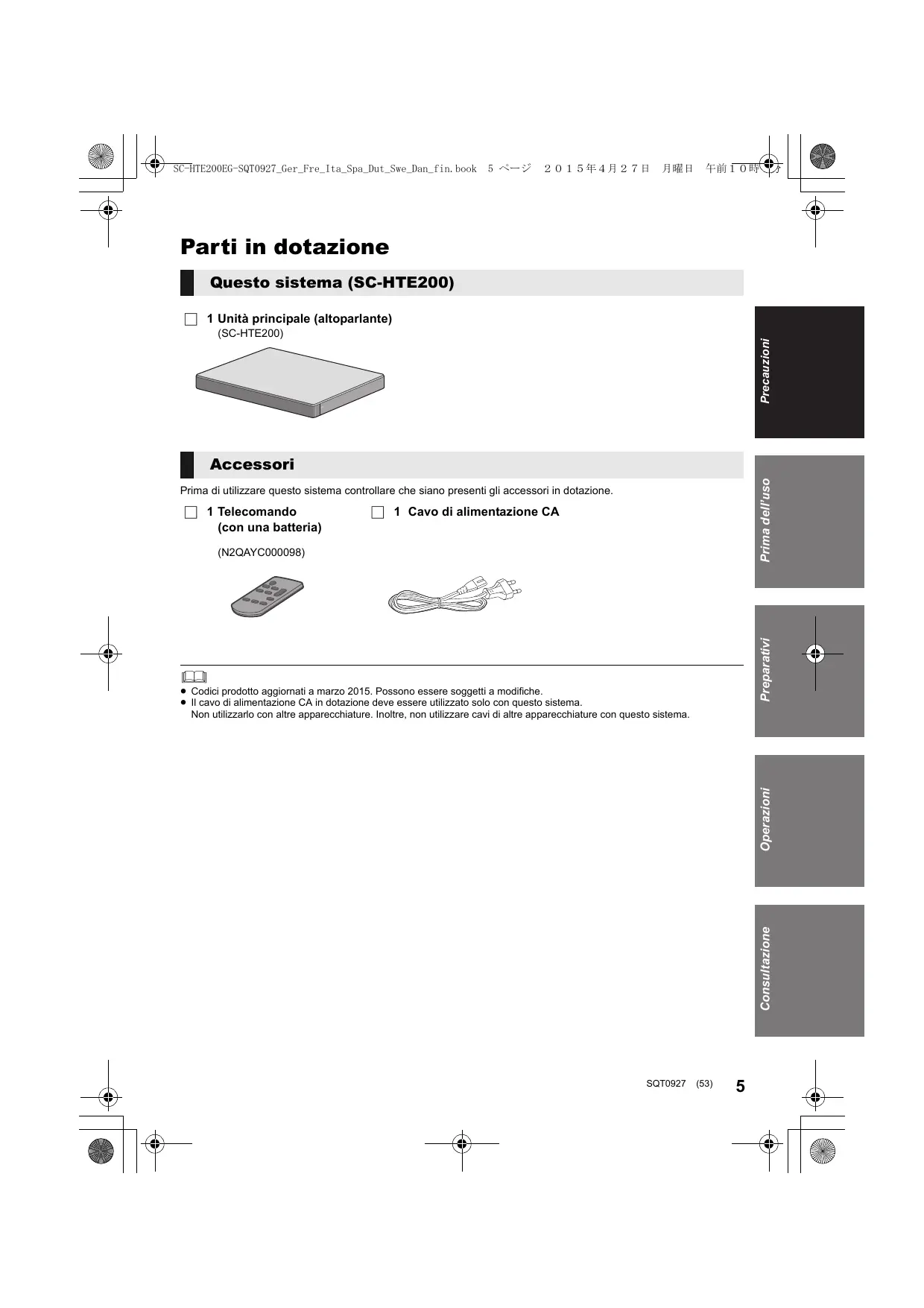

Parti in dotazione

Questo sistema (SC-HTE200)

1 Unità principale (altoparlante) (SC-HTE200)

Accessori

Prima di utilizzare questo sistema, controllare che siano presenti gli accessori in dotazione.

1 Telecomando (con una batteria)

(N2QAYC000098)

1 Cavo di alimentazione CA

• Codici prodotto aggiornati a marzo 2015. Possono essere soggetti a modifiche.
• Il cavo di alimentazione CA in dotazione deve essere utilizzato solo con questo sistema. Non utilizzarlo con altre apparecchiature. Inoltre, non utilizzare cavi di altre apparecchiature con questo sistema.

Guida ai comandi

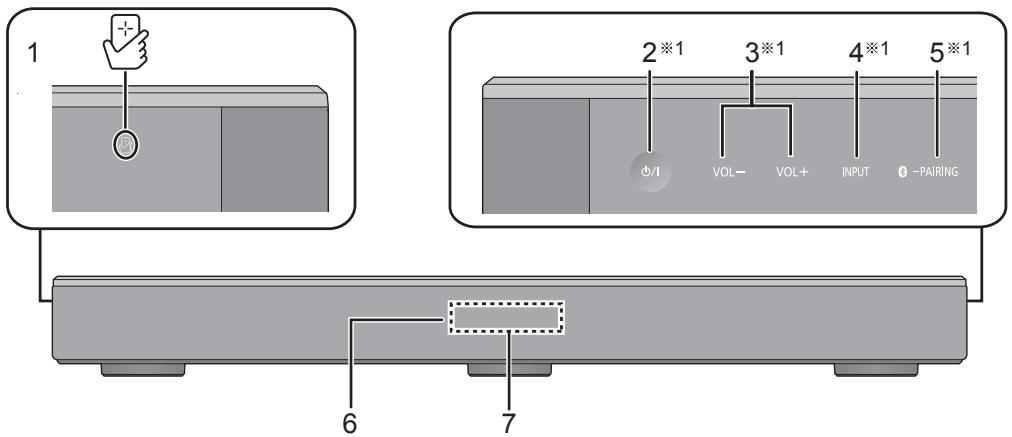

Questo sistema (Parte anteriore)

1 [Area di sforamento NFC (⇒ 13, 14) 2 [D/I] Interruttore di standby/accensione (D/I)

Sfiorare per commutare l'unità dalla modalità di accensione a quella di standby o viceversa. In modalità standby l'unità consuma solo una piccola quantità di corrente.

3 [VOL -] [VOL +] Regola il volume di questo sistema (⇒ 15)

4 [INPUT] Selezionare la sorgente (⇒ 15) 5 [PAIRING]

• Seleziona il dispositivo Bluetooth® come sorgente (⇒ 15)
• Accoppiamento Bluetooth® (⇒ 13)
• Disconnessione di un dispositivo Bluetooth® (⇒ 13)

6 Sensore del segnale del telecomando (⇒ 7)

7 Display

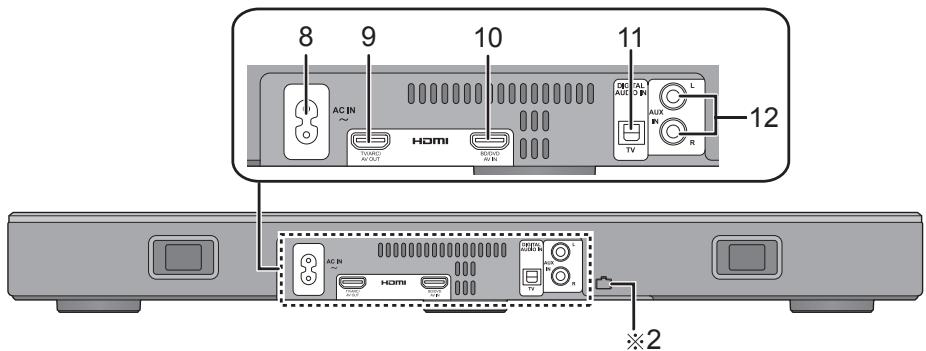

Questo problema (Parte posteriore)

8 Terminale AC IN (⇒ 10) 9 Terminale HDMI AV OUT (TV (ARC)) (compatibile con ARC) (⇒ 8, 9)

10 Terminale HDMI AV IN (BD/DVD) (⇒ 9)

11 Terminale OPTICAL DIGITAL AUDIO IN (TV) (⇒ 9) 12 Terminale AUX IN (⇒ 10)

※1 Per impostare questi selettori è sufficiente sfiorare i simboli. Ogni volta che si sfiora il selettore, verrà emesso un segnale sonoro, che può essere disattivato. (⇒ 18) ※2 Porta USB (solo per uso di servizio)

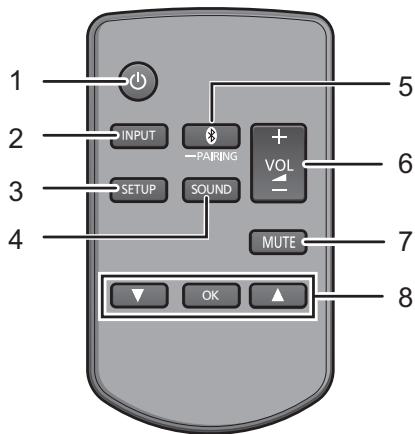

Telecomando

1 [O] Accende o spegne l'unità principale (⇒ 15) 2 [INPUT] Seleziona l'ingresso (⇒ 15) 3 [SETUP] Seleziona il menu setup (⇒ 18) 4 [SOUND] Seleziona il menu audio (⇒ 16, 17) 5 [PAIRING]

• Seleziona il dispositivo Bluetooth® come sorgente (⇒ 15)
• Accoppiamento Bluetooth® (⇒ 13)
• Disconnessione di un dispositivo Bluetooth® (⇒ 13)

6 [-VOL +] Regola il volume (⇒ 15) 7 [MUTE] Silenzia il volume (⇒ 15) 8 [▼][OK][▲] Seleziona e conferma la scelta

Prima del primo utilizzo

Rimuovere la pellicola isolante A.

• Smaltire il foglio di isolamento in modo responsabile dopo averlo rimosso.

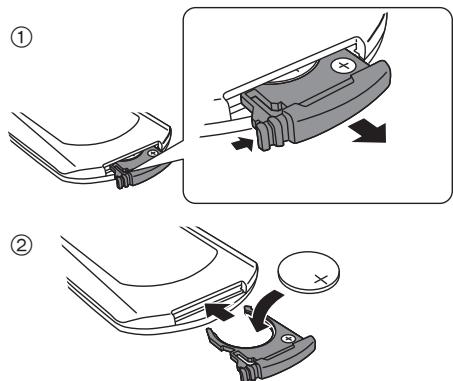

Sostituzione di una batteria a pastiglia

Tipo di batteria: CR2025 (batteria al litio)

• Inserire la batteria a pastiglia con il segno (+) rivolto verso l'alto.

■ Sensore del segnale del telecomando

Il sensore del segnale del telecomando si trova sull'unità principale.

Utilizzare il telecomando alla distanza corretta. Distanza massima: entro circa 7 m direttamente davanti all'unità

Angolazione: circa 30° a sinistra e a destra

Sensore del segnale del telecomando

Connessioni

• Prima di fare i collegamenti, spegnere tutte le unità e leggere i manuali dei vari apparecchi. Non collegare il cavo di alimentazione CA prima di aver completato tutti gli altri collegamenti.

HDMI (Interfaccia multimediale ad alta definizione)

• Il collegamento HDMI supporta VIERA Link "HDAVI Control" (⇒ 19) quando è utilizzato con una TV Panasonic compatibile.
• Utilizzare cavi HDMI High Speed compatibili ARC. Non è possibile utilizzare cavi non compatibili con lo standard HDMI.
• Si raccomanda di usare cavi HDMI Panasonic.

Funzione Stand-by pass-through HDMI

Anche se l'unità principale è in modalità standby, il segnale audio e/o video dal dispositivo collegato al terminale HDMI AV IN sarà inviato alla TV collegata al terminale HDMI AV OUT (l'audio non verrà emesso da questo sistema).

Compatibilità con i televisori 3D FULL HD e i lettori Blu-ray Disc compatibili con il 3D.

• L'unità principale è in grado di eseguire il pass-through del segnale di un video 3D da un lettore Blu-ray compatibile con il 3D a un televisore 3D FULL HD.

Compatibilità 4K/60p

Compatibile con televisori e lettori Blu-ray 4K Ultra HD.

• Il sistema può trasferire i contenuti 4K da un'apparecchiatura compatibile 4K ad una televisione 4K Ultra HD. Per la connessione a dispositivi compatibili 4K ed a TV 4K Ultra HD, usare cavi High Speed HDMI che supportano una larghezza di banda di 18 Gbps.

Collegamento con la TV

1 Verificare se il terminale HDMI del televisore riporta la dicitura "HDMI (ARC)".

Il collegamento varia a seconda dell'etichetta presente accanto al terminale HDMI.

Con dicitura "HDMI (ARC)":

Connessione A

Senza dicitura "HDMI (ARC)":

Connessione B

Che cos'è ARC?

ARC è l'acronimo di Audio Return Channel (Canale audio di ritorno), anche noto come HDMI ARC. Si riferisce ad una delle funzioni HDMI. Quando si collega l'unità principale al terminale indicato come "HDMI (ARC)" sul televisore, il cavo audio digitale a fibre ottiche solitamente necessario per ascoltare il suono emesso da un televisore non serve più e per usufruire delle immagini e del suono del televisore è sufficiente un solo cavo HDMI.

2 Effettuare la connessione.

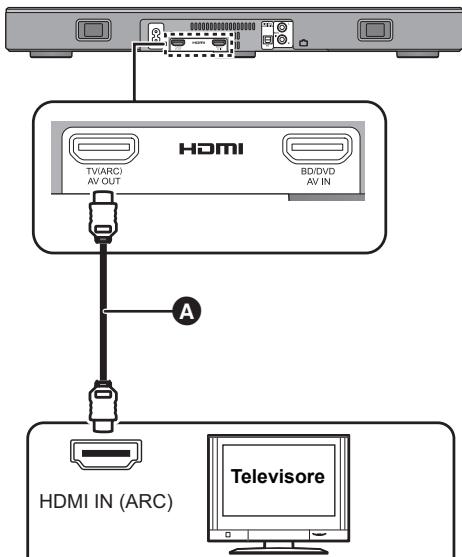

A Con dicitura "HDMI (ARC)"

Accertarsi di collegare l'unità a un terminale compatibile con ARC del televisore. (Vedere le istruzioni per l'uso del televisore.)

A Cavo HDMI

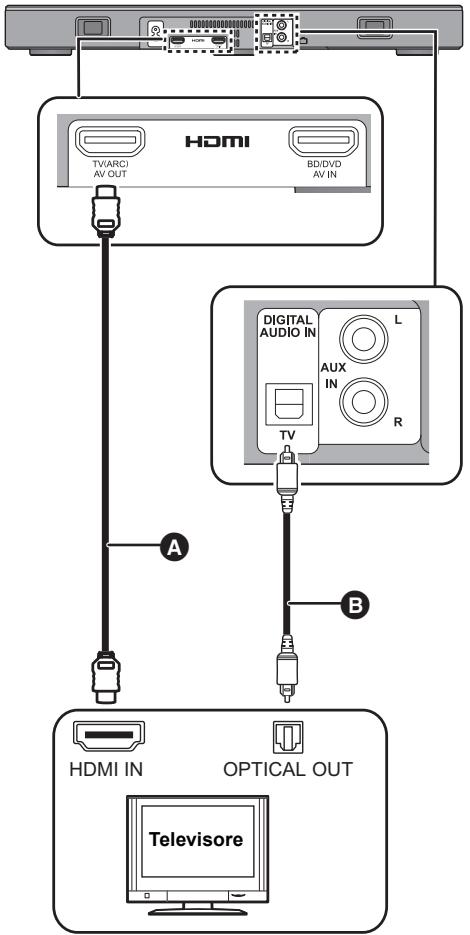

B Senza dicitura "HDMI (ARC)"

A Cavo HDMI

Cavo audio digitale a fibre ottiche

• Quando si utilizza il cavo audio digitale ottico, inserire correttamente il connettore nel terminale.

Collegamento a un dispositivo compatibile con HDMI

È possibile dirigere il segnale audio da lettore Blu-ray Disc, lettore DVD, Set Top Box, ecc. collegati a questo sistema.

Preparativi

• Collegare l'unità principale alla TV. (⇒ 8)

A Cavo HDMI

• Per informazioni sulle impostazioni da effettuare per la trasmissione dei segnali audio e video consultare le istruzioni per l'uso del dispositivo compatibile con HDMI.
• Per la connessione a dispositivi compatibili 4K ed a TV 4K Ultra HD, usare cavi High Speed HDMI che supportano una larghezza di banda di 18 Gbps.

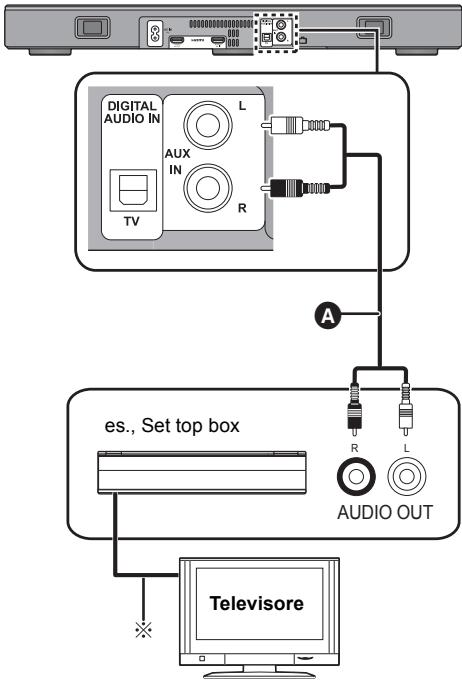

Connessione da un altro dispositivo (AUX)

È possibile collegare un dispositivo come un registratore Blu-ray Disc, un registratore DVD, una console di gioco, o un set top box.

A Cavo audio

• Riguardo al collegamento ottimale, consultare le istruzioni per l'uso dei rispettivi dispositivi.

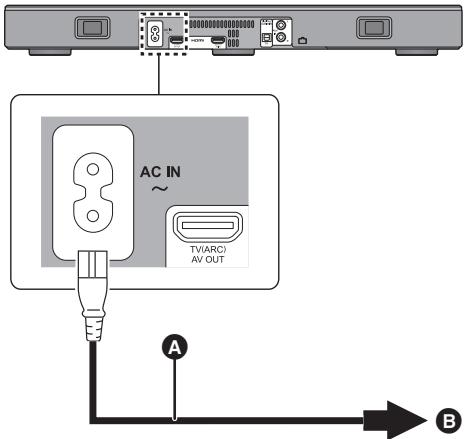

Collegamento cavo di alimentazione CA

• Collegare solo dopo che tutti gli altri collegamenti sono completati.

A Cavo di alimentazione CA (in dotazione) Ad una presa di corrente - Questo sistema consuma una piccola quantità di corrente CA (⇒ 24) anche quando è spento. Ai fini del risparmio energetico, se il sistema non viene utilizzato per lungo tempo, staccare la spina alla presa di rete domestica.

Risparmio di energia

L'unità principale è stata progettata per ridurre i consumi energetici.

• L'unità principale passa automaticamente in modalità standby in assenza di segnali in ingresso e quando non viene effettuata alcuna operazione per circa 20 minuti. Consultare pagina 18, "AUTO POWER DOWN" per disattivare questa funzione.

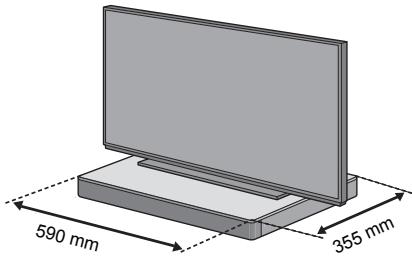

Collocazione

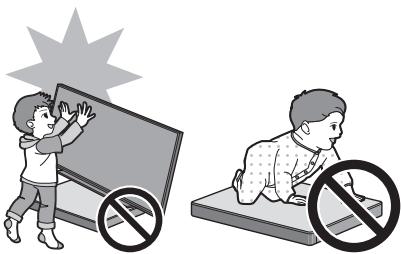

Attenzione

• Accertarsi che il televisore sia in posizione verticale e non inclinato quando lo si posiziona sopra questa unità. Inoltre, non mettere oggetti pesanti su questa unità. Non cercare di salire su di essa. Fare particolare attenzione in presenza di bambini.

Questo può provocare ribaltamento, rottura e lesioni.

• Spostare il televisore sulla superficie di questa unità può graffiarla. Sollevare il televisore quando è necessario spostarlo.
• Per la parte superiore di questa unità è stato usato vetro temprato. Un utilizzo non corretto può causare la rottura del vetro, che può portare a possibili lesioni.
• Fare attenzione a non graffiare il vetro sulla parte superiore di questa unità con oggetti appuntiti o taglienti.
• Fare attenzione a non urtare il vetro sulla parte superiore di questa unità, a non fare cadere su di esso oggetti appuntiti, a non colpirlo.
• Se il vetro temprato viene usato a lungo dopo che è stato graffiato, i graffi possono ampliarsi ed alla fine portare alla rottura del vetro.
• In casi molto rari, il vetro superiore di questa unità potrebbe rompersi da solo. Se il vetro si rompe, non toccare il vetro rotto con le mani nude. Questo può provocare lesioni.
• Fare attenzione quando si solleva il televisore. La lastra superiore può rimanere attaccata al televisore e il prodotto può essere sollevato insieme al televisore.

Precauzioni di sicurezza

Quando il televisore pesa meno di 50 kg e le dimensioni del piedistallo del televisore non sono superiori a 590 mm (larghezza) per 355 mm (profondità), è possibile posizionare il televisore sopra questa unità. Non posizionare il televisore su questa unità se il supporto del televisore sporge da questa unità. Questo può causare ribaltamento, rottura e lesioni.

Altrimenti, mettere questa unità in un rack.

• Quando l'unità è posizionata in un rack, può diventare più difficile sfiorare l'area touch NFC di questa unità con un dispositivo Bluetooth®.

Non mettere questa unità in un armadietto in metallo. - Possono verificarsi interferenze se si usano altri dispositivi (wireless router, microonde, telefoni cordless, ecc.) che usano la banda di frequenza 2,4 GHz, causando problemi di comunicazione Bluetooth® (l'audio si interrompe, salta, è disturbato, ecc.). In quel caso, separare questa unità dalle altre apparecchiature in modo da evitare interferenze. - Tenere lontani oggetti magnetizzati. Carte, orologi magnetizzati, ecc. possono danneggiarsi se posizionati troppo vicini a questa unità.

Prevenire il ribaltamento

Il televisore potrebbe ribaltarsi durante eventi come i terremoti. Per salvaguardare la propria sicurezza, prendere misure per prevenire il ribaltamento e la caduta.

• Le informazioni in questa sezione sono presentate allo scopo di aiutare a ridurre i danni causati da ribaltamento o caduta dovuta a terremoti, ma non intendono garantire quell'effetto in caso di terremoto o evento simile.
• Quando si posiziona questa unità sul televisore, usare le misure contro il ribaltamento descritte nelle istruzioni per l'uso del televisore. Quando il televisore ed il supporto del televisore sono fissati con la cinghia, fissare la cinghia in modo che questa unità si trovi tra il televisore ed il supporto del televisore.
• Usare i dispositivi inclusi con il televisore per evitare il ribaltamento o la caduta. Per maggiori informazioni, consultare le istruzioni per l'uso del televisore.
• Fare attenzione a non fissare questa unità al televisore.

es.,

A Cinghia

Connessione Bluetooth®

Usando la connessione Bluetooth®, è possibile ascoltare l'audio dal dispositivo audio Bluetooth® da questo sistema in modalità wireless.

• Consultare le istruzioni per l'uso del dispositivo Bluetooth® per ulteriori istruzioni su come collegare un dispositivo Bluetooth®.

Preparativi

• Attivare la funzionalità Bluetooth® del dispositivo e posizionare il dispositivo vicino all'unità principale.

Accoppiamento Bluetooth®

1 Premere [× -PAIRING] per selezionare "BLUETOOTH".

• Se il display indica "PAIRING", andare al passaggio 3.

2 Tenere premuto [® -PAIRING] finché sul display non viene visualizzata l'indicazione "PAIRING".

3 Selezionare "SC-HTE200" dal menu Bluetooth® del dispositivo Bluetooth®.

• È possibile che l'indirizzo MAC (ad es. 6C:5A:B5:B3:1D:0F) venga visualizzato prima del nome del dispositivo.
• Se viene richiesta la passkey sul dispositivo Bluetooth®, immettere "0000".
• Una volta che il dispositivo Bluetooth® sarà collegato, il nome del dispositivo in questione verrà visualizzato sul display per qualche secondo.

• È possibile registrare fino a 8 dispositivi con questo sistema. Se viene registrato un 9° dispositivo, il dispositivo non utilizzato da più tempo viene sostituito.

Connessione di un dispositivo Bluetooth® accoppiato

1 Premere [3 -PAIRING] per selezionare la modalità Bluetooth®. 2 Dopo aver verificato che sul display sia indicato "BLUETOOTH READY", selezionare "SC-HTE200" dal menu Bluetooth® del dispositivo Bluetooth®.

Disconnessione di un dispositivo Bluetooth®

Tenere premuto [3 -PAIRING] finché sul display non compare l'indicazione "BLUETOOTH READY".

• Quando come origine è selezionato "BLUETOOTH", il sistema tenterà automaticamente di connettersi all'ultimo dispositivo Bluetooth® connesso. Se il tentativo di connessione non riesce, tentare nuovamente di stabilire una connessione.
• Questo sistema può essere collegato con un solo dispositivo alla volta.
• Per modificare la qualità audio, consultare "LINK MODE". (⇒ 18)

Connessione One-Touch (Connessione tramite NFC)

Solo per dispositivi compatibili con NFC Bluetooth® (dispositivi Android™)

Semplicemente appoggiando un dispositivo Bluetooth® compatibile con NFC (Near Field Communication) sull'unità principale, è possibile completare tutte le attività preparatorie, dalla registrazione di un dispositivo Bluetooth® alla creazione di una connessione.

Preparazione

• Attivare la funzione NFC del dispositivo. Dispositivi Android versione inferiore a 4.1 richiedono l'installazione dell'app "Panasonic Music Streaming" (gratuita).

1 Digitare "Panasonic Music Streaming" nella casella di ricerca di Google Play™ per eseguire la ricerca, poi selezionare "Panasonic Music Streaming". 2 Avviare l'applicazione "Panasonic Music Streaming" sul dispositivo.

- Seguire le istruzioni sullo schermo del proprio dispositivo. - Utilizzare sempre l'ultima versione dell'applicazione.

1 Premere [3 -PAIRING] per selezionare "BLUETOOTH".

2 Tenere per qualche istante il proprio dispositivo vicino all'area sensibile NFC dell'unità principale [3]. (⇒ 6)

Non spostare il dispositivo Bluetooth® sino a che non emette un segnale sonoro, visualizza un messaggio o reagisce in qualche modo. Una volta che il dispositivo Bluetooth® ha reagito, allontanarlo dall'unità principale.

• Una volta completata la registrazione e la connessione del dispositivo Bluetooth®, il nome del dispositivo collegato viene visualizzato sul display per alcuni secondi.
• La posizione dell'area di sfioramento NFC varia a seconda del dispositivo. Quando non è possibile stabilire una connessione anche se il proprio dispositivo Bluetooth® ha sfiorato l'area di sfioramento NFC dell'unità principale, spostare il dispositivo o l'unità principale. La condizione può migliorare anche scaricando nuovamente e lanciando l'app dedicata "Panasonic Music Streaming".

3 Avviare la riproduzione sul dispositivo Bluetooth®.

• Se si avvicina un altro dispositivo all'unità principale, è possibile aggiornare la connessione Bluetooth®. Il dispositivo precedentemente connesso viene automaticamente disconnesso.
• Una volta stabilita la connessione, con alcuni tipi di dispositivi è possibile che la riproduzione si avvii automaticamente.
• È possibile che la connessione One-Touch non funzioni correttamente a seconda del tipo di dispositivo che si sta utilizzando.

Codice del telecomando

Quando altri dispositivi Panasonic rispondono al telecomando di quello in uso, modificare il codice del telecomando su quello in uso e sul telecomando.

Preparativi

• Spegnere tutti gli altri prodotti Panasonic.
• Accendere l'unità principale.
• Puntare il telecomando verso il sensore del telecomando di questa unità.

Per impostare il codice su "REMOTE 2" Tenendo premuto [MUTE], premere [OK] per almeno 4 secondi.

"REMOTE 2" è indicato sul display.

Per impostare il codice su "REMOTE 1" Tenendo premuto [MUTE], premere [∇] per almeno 4 secondi.

"REMOTE 1" è indicato sul display.

Utilizzo di questo sistema

Preparativi

• Accendere la TV e/o il dispositivo collegato.

1 Premere [O] per accendere l'unità principale.

2 Selezionare la sorgente.

Premere	Per selezionare
[INPUT]	L'ingresso cambia nel seguente ordine agli volta che si preme [INPUT]. "TV"→"BD/DVD"→"AUX" ↑——"BLUETOOTH"←·Quando si selezione come sorgente "BLUETOOTH" e poi "TV" in sequenza, dopo aver selezionato "BLUETOOTH", attendere per breve tempo, e premere [INPUT].
[®-PAIRING]	Seleziona il dispositoso Bluetooth®come sorgente. (⇒ 13, 14)

• Questo telecomando non può essere utilizzato per controllare le operazioni dei dispositivi collegati.

Selezionare l'ingresso a cui è collegata questa unità come ingresso del televisore, quando si avvia la riproduzione sul dispositivo collegato a questa unità.

■ Quando si seleziona "AUX"

Avviare la riproduzione sul dispositivo collegato al terminale di ingresso audio su questa unità. (⇒ 10, "Connessione da un altro dispositivo (AUX)")

■ Quando si seleziona "BLUETOOTH"

Avviare la riproduzione sul dispositivo Bluetooth® collegato a questa unità.

Per regolare il volume di questo sistema

Premere [-VOL + ]

• Livello del volume: da 0 a 100

■ Mettere in sordina

Premere [MUTE].

• Mentre è attenuata la funzione di muting, sul display viene visualizzata l'indicazione "MUTE".
• Per annullare, premere nuovamente il pulsante o regolare il volume.
• La sordina viene annullata se si spegne questa unità.

Se questo sistema non funziona come previsto o l'audio è anomalo, riportando le impostazioni ai valori predefiniti in fabbrica si potrebbe risolvere il problema. (⇒ 20)

• Se gli altoparlanti della TV emettono suono, ridurre il volume della TV al minimo.
• Il volume massimo del televisore e dell'unità potrebbero differire.
• Quando in riproduzione si utilizzano apparecchiature collegate al terminale HDMI AV IN, per commutare l'audio/video sul televisore selezionare come sorgente di ingresso il sintonizzatore del televisore. Se VIERA Link (HDMI) (⇒ 19) non è abilitato, inoltre selezionare il televisore come sorgente di ingresso di questa unità.

Suono

tridimensionale

Questo sistema offre una sensazione in cui suono e immagine sono una cosa sola. - Per modificare l'effetto applicativo, consultare le "Menu audio". (→ destra) ad es. Raffigurazione del Campo sonoro tridimensionale

Suono tridimensionale
Dolby®Virtual Speaker	Con quello effetto è possibile ottenere un effetto surround simile a 5.1 canali.
Effetto surround 3D	Oltre all'effetto Dolby Virtual Speaker, Panasonic ha applicato la sua Tecnologia per il controllo del Campo sonoro in avanti, indietro, verso l'alto e verso il basso, per fornire un suono con una profondità e potenza adeguate alle immagini in 3D.
Dialogo in modalità chiara	I commenti sportivi e i dialoghi dei programmi televisi si sentono come se il suono venisse alla TV, dando la sensazione che il suono e l'imagine non siano separati. Inoltre, il dialogo risulterà in primo piano rispettoagli altri suoni durante la riproduzione a volume normale e quando il volume viene ridotto quando si guarda la televisione dinotatione.

L'effetto Dolby Virtual Speaker è attivo eccetto in modalità STEREO. - Per disattivare gli effetti Dolby Virtual Speaker e surround 3D, selezionare "STEREO" come modalità Audio. (⇒ destra) Per disattivare gli effetti surround 3D e dialogo in modalità chiara, consultare "3D CLR Dialog". (⇒ 17) - È possibile anche regolare il livello dell'effetto dialogo in modalità chiara. (⇒ destra)

Menu audio

1 Premere ripetutamente [SOUND] per selezionare l'effetto sonoro. 2 Premere ripetutamente [∇] [A] per selezionare l'impostazione desiderata, quindi premere [OK].

SOUND MODE	Selezionare la modalità audio a seconda del programma TV o dell'apparecchiatura collegata.STANDARD: Ottimale perfiction e programmi comici.STADIUM: Produce un suono realistico per eventi sportivi dal vivo.MUSIC: Consente di renderere più vivido il suono di strumenti musicali e canzioni.CINEMA: Produce un suono tridimensionale adatto ai film.NEWS: Rende più chiara la voce nei programmi giornalisti e di commento sportivo.STEREO: Tutte le sorgenti audio verranno riprodotte in formato stereo.
SUBWOOFER	È possibile regolare l'intensità dei bassi. Questoistema selezione automaticamente l'impostazione più appropriata a seconda del tipo di sorgente di riproduzione. LEVEL 1LEVEL 2: Predefinito per sorgente audio a 2 canali LEVEL 3: Predefinito per sorgente audio multicanale LEVEL 4L'impostazione effettuata viene memorizzata e richiamata agli volte che per la riproduzione si utilizes lo stesso tipo di dispositivo di origine.
DIALOG	Regola il livello dei dialoghi. LEVEL 1LEVEL 2LEVEL 3LEVEL 4"DIALOG"non è visualizzato sul display quando "3D CLR DIALOG"è impostato su "OFF".
H.BASS	Potenza l'effetto dei bassi armonici. ON OFF
3D CLR Dialog	La funzione Dialogo in modalità chiara 3D creation un Campo sonoro simile a quello proveniente da uno schermo televisione e rende più chiari i dialoghi. ON: 3D Surround, Dialogo in modalità chiara e effetto Dolby Virtual Speaker OFF: effetto Dolby Virtual Speaker L'impostazione viene riportata a "ON" agli volte che si accende l'unità principale.
DUAL AUDIO	Imposta la modalità preferita per i canali audio quando il segnale ricevuto da quelloystema ha due modalitàaudio. M1: Principale M2: Secondario M1 + M2: Principale + Secondario Questo effetto è disponibile solo se è impostato "Bitstream" per l'audio in uscita dal tevisore o dallettore e se nella sorgente audio è disponibile "Dolby Dual Mono".
AGC	Il controllo automatico del guidagno evita l'emissione improvvisa di audio ad alto volume riducendo automaticamente il livello dell'audio quando l'intensità del segnale in ingresso è troppo elevata. Questa funzione è adatta per trasmissioni teletive con volume diverso. ON QEE Se il suono diventa innaturale, selezionare "OFF".
LOW VOL MODE	Rende più bianro il dialogo quando il volume è basso. ON OFF Selezionare "OFF" per annullare quello effetto se il dialogo suona innaturale quando il volume è basso.

• L'impostazione predefinita è sottolineata. Salvo diversa indicazione, le impostazioni modificate verranno mantenute fino a quando non vengono cambiate nuovamente.

Formato audio

Consente di visualizzare il formato audio corrente.

Tenere premuto [SOUND] per più di 4 secondi.

DOLBY DIGITAL	La sorgente audio è Dolby Digital.
DTS	La sorgente audio è DTS®.
PCM MULTI	La sorgente audio è LPCM (Linear pulse-code modulation).
PCM	La sorgente audio è PCM (Pulse-code modulation) 2 canali.
ANALOG	La sorgente audio è analogica.

• Il formato audio viene visualizzato per circa 2 secondi.
• Se come ingresso di questa unità è selezionato Bluetooth®, non viene visualizzato nessun formato audio.

Menu setup

1 Premere [SETUP] ripetutamente per selezionare la voce da impostare. 2 Premere ripetutamente [∇] [A] per selezionare l'impostazione desiderata, quindi premere [OK].

DIMMER	Riduce la luminosità del display dopo 5 secondi di inattività. ON OFF
BEEP	Si sente un bip quando si sforza l'interruttore sull'unità principale e quando l'unità viene agli asospenta.Qesso avviene anche se è Attivo il muting.ON OFF
AUTO POWER DOWN	L'unità principale si spegne automaticamente in mancanza di audio in ingresso e se non risultata utilizzata da circa 20 minuti.ON OFFQuando è attiva esta impostazione, il display della "P.OFF 1" per indicare che l'unità principale si spegnerà entro circa 1 minuto.
VOL LIMITATION	Imposta il limite del volume a 50 quando si accende l'unità,anche se al suo spegnimento il volume era impostato su un valore superiore a 50.ON OFF
BLUETOOTH STANDBY	Questa funzione consente di collegare un dispositivo Bluetooth® aggiornato quando l'unità principale si trova in modalità standby.ON OFFL'unità principale si accenderà automaticamente quando si collega un dispositivo Bluetooth® aggiornato.Q-Se"This funzione è impostata su "ON" il consumo di corrente in standby aumento.

LINK MODE	Modificare la modalità di trasmissione per dare priorità alla qualità della trasmissione o alla qualità dell'audio. Accertarsi che il dispositivo Bluetooth® non sia collegato (sul display appara "BLUETOOTH READY"). MODE 1: Priorità alla qualità della connessione. MODE 2: Priorità alla qualità audio.
VIERA LINK	Attivare la funzione VIERA Link. ON OFF Selezionare "OFF" quando il dispositivo HDAVI Control non funziona correttamente conquesto sistema. • ARC verrà disabilitato. Collegare un cavo audio digitale ottico. • Spagnere tutti i dispositivi collegati, quando riaccenderli dopo aver cambiato l'impostazione.

• L'impostazione predefinita è sottolineata. Salvo diversa indicazione, le impostazioni modificate verranno mantenute fino a quando non vengono cambiate nuovamente.

Operazioni sincronizzate con la TV (VIERA Link "HDAVI Control™")

Che cos'è VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" è una funzione molto comoda che permette di effettuare operazioni collegate a questa unità e a una TV Panasonic (VIERA) con "HDAVI Control".

È possibile utilizzare questa funzione collegando l'apparecchio con un cavo HDMI. Per maggiori dettagli sul funzionamento, consultare le istruzioni di funzionamento dell'apparecchio collegato.

Preparativi

① Controllare che il collegamento HDMI sia stato effettuato. (⇒ 8,9) ② Attivare le operazioni "HDAVI Control" sull'apparecchio collegato (ad es. il televisore). ③ Per ottimizzare le operazioni "HDAVI Control" cambiare le seguenti impostazioni sul TV*1 collegato.

• Impostare l'altoparlante di questa unità come predefinito*2.
• Impostare questa unità per la selezione dell'altoparlante.

④ Accendere tutti gli apparecchi compatibili con "HDAVI Control" e selezionare il canale di ingresso del televisore per quello impianto, per garantire il corretto funzionamento di "HDAVI Control". (5) Se un dispositivo è collegato al terminale HDMI AV IN, iniziare la riproduzione per verificare che l'immagine sia visualizzata correttamente sul televisore.

Ripetere tale procedura quando si cambiano i collegamenti o le impostazioni.

※1 La disponibilità e le funzioni delle impostazioni variano a seconda del televisore. Per ulteriori informazioni consultare le istruzioni per l'uso del televisore. ※2 Se il televisore consente di impostare un altoparlante predefinito con VIERA Link, se si sceglie questa unità come altoparlante predefinito, verrà automaticamente impostata questa unità per la selezione dell'altoparlante.

• VIERA Link "HDAVI Control", pur essendo basata sulle funzioni di controllo fornite da HDMI, uno standard di settore noto come HDMI CEC (Consumer Electronics Control), è in realtà una funzione esclusiva, sviluppata e implementata da noi. Per questa ragione non è possibile garantire che funzionerà correttamente con apparecchi di altri produttori che supportano lo standard HDMI CEC.
• Questa unità supporta la funzione "HDAVI Control 5". "HDAVI Control 5" è lo standard per gli apparecchi compatibili con HDAVI Control di Panasonic. Questo standard è compatibile con gli apparecchi HDAVI convenzionali di Panasonic.
• Consultare i manuali relativi per sapere quali apparecchi di altri produttori supportano le funzioni VIERA Link.

Cosa si può fare con VIERA Link "HDAVI Control"

Per accertarsi che l'audio venga emesso da questa unità, accendere l'unità principale utilizzando il telecomando del televisore e selezionando home cinema dal menu diffusori del menu VIERA Link. La disponibilità e le funzioni delle impostazioni variano a seconda del televisore. Per ulteriori informazioni consultare le istruzioni per l'uso del televisore.

Controllo diffusore

È possibile selezionare se l'audio verrà trasmesso da questa unità o dai diffusori del televisore utilizzando le impostazioni del menu sul televisore.

Home Cinema

Questo impianto è attivo.

• Quando l'unità principale è in modalità standby, se nel menu VIERA Link si passa dai diffusori del televisore a questo sistema, l'unità principale si accenderà automaticamente.
• È possibile controllare l'impostazione del volume di questa unità utilizzando il tasto volume o mute sul telecomando del televisore.
• Se si spegne l'unità principale, i diffusori del televisore si attiveranno automaticamente. L'audio verrà emesso automaticamente da questo impianto se il televisore è compatibile con VIERA Link "HDAVI Control 4" o superiore.

Sono attenuati i diffusori del televisore. - Il volume di questa unità è impostato al minimo.

Commutazione automatica dell'ingresso

Quando vengono effettuate le seguenti operazioni, l'unità principale cambierà automaticamente l'input sulla sorgente corrispondente.

• Avvio della riproduzione su un dispositivo HDMI collegato.*3
• Quando si cambia l'ingresso o il canale del televisore.

*3 Se l'impostazione di output dei diffusori sul televisore è impostata su "This," il televisore e l'unità principale si accendono automaticamente (Funzione di accensione sincronizzata).

Spegnimento contemporaneo

Quando si spegne il televisore, si spegnerà automaticamente anche lo impianto. (Questa funzione non è attiva quando la sorgente è Bluetooth® o AUX.)

Funzione di sincronizzazione automatica

(Per HDAVI Control 3 o superiore)

Il ritardo tra audio e video viene compensato automaticamente aggiungendo un ritardo all'emissione dell'audio, consentendo di ottenere un audio perfettamente sincronizzato con le immagini.

• È possibile che occorrano fino a 8 secondi prima che l'audio venga trasmesso da questa unità dopo l'accensione del televisore (VIERA). È possibile ridurre il tempo occorrente per la trasmissione dell'audio utilizzando un cavo digitale ottico. Se si sceglie questa soluzione, ricollegare il cavo HDMI a un terminale HDMI non compatibile con ARC sul televisore (VIERA). (⇒ 9)
• Le informazioni sul ritardo vengono impostate automaticamente se il televisore è compatibile con VIERA Link "HDAVI Control 3" o superiore e VIERA Link è impostato su on.

L'impostazione causa un ritardo dell'audio, pari a circa 0,04 secondi, quando l'unità è collegata a un televisore Panasonic (VIERA) con VIERA Link (HDMI) versione 2 o precedente, o a un televisore di un altro produttore.

Risoluzione dei problemi

Prima di chiamare l'assistenza, effettuare i controlli seguenti. Se vi sono dei dubbi su alcuni punti o se le soluzioni suggerite nella seguente guida non risolvono il problema, consultare il rivenditore per ulteriori istruzioni.

Se questo sistema non funziona come previsto, riportando le impostazioni ai valori predefiniti in fabbrica si potrebbe risolvere il problema.

Per ripristinare le impostazioni predefinite di fabbrica.

① Mentre l'unità principale è accesa, sfiorare e tenere premuto [O/I] sull'unità principale per almeno 4 secondi.

("RESET" viene visualizzato sul display quando viene eseguito il reset di questo sistema.)

② Spegnere e riaccendere l'unità. - Il codice del telecomando ritornerà a "REMOTE 1" quando questo modulo viene resettato ai valori di fabbrica. Per modificare il codice del telecomando, vedere "Codice del telecomando" (⇒ 14).

Funzionamento generale

Assenza di corrente.

• Scollegare il cavo di alimentazione CA per 10 secondi prima di ricollegarlo.
• Dopo aver acceso l'unità principale, se l'unità principale si spegne immediatamente, staccare il cavo di alimentazione CA e consultare il proprio rivenditore.
• Quando si accende il televisore, se l'unità principale non si accende (controllo HDAVI), accenderla manualmente. Se il problema persiste, consultare "HDMI" in "Risoluzione dei problemi".

Il telecomando non funziona correttamente.

• La batteria è esaurita. Sostituirla con una nuova. (⇒ 7)
• È possibile che non sia stata rimossa la pellicola isolante. Rimuovere la pellicola isolante. (⇒ 7)
• Potrebbe rendersi nuovamente necessaria l'impostazione del codice del telecomando dopo la sostituzione della batteria. (→ 14) Utilizzare il telecomando alla distanza corretta. (⇒ 7)

L'unità principale passa automaticamente in modalità standby.

"AUTO POWER DOWN" è attivo.

L'unità principale passa automaticamente in modalità standby in assenza di segnali in ingresso e quando non viene effettuata una sua operazione per circa 20 minuti. Consultare pagina 18 per disattivare questa funzione.

L'unità principale si spegne quando nel controllo altoparlanti sono selezionati gli altoparlanti della TV.

È normale quando si utilizza VIERA Link (HDAVI Control 4 o successivo). Per ulteriori informazioni consultare la sezione relativa alla funzione di risparmio energetico nelle istruzioni per l'uso del televisore. (⇒ 19)

I selettori dell'unità principale non funzionano.

[0/I], [VOL -], [VOL +], [INPUT] e [PAIRING] sull'unità principale sono tasti a sfioramento. Sfiorare i selettori con il dito. Se si sfiorano con le unghie o con un oggetto è possibile che l'operazione non abbia successo.

Irregolarità del colore su televisori a tubo catodico. Se sul televisore appaiono colori irregolari, spegnere il televisore per circa 30 minuti ed allontanarlo leggermente da questa unità. Se il problema non viene risolto, allontanare l'unità dal televisore.

HDMI

Questa unità non funziona correttamente.

Se il cavo HDMI è collegato al terminale sbagliato (HDMI AV IN o HDMI AV OUT), il sistema non funziona correttamente. Spegnere l'unità principale, scollegare il cavo di alimentazione CA e ricollegare il cavo(i) HDMI. (⇒ 8,9)

Le operazioni associate con VIERA Link non sono più eseguite correttamente.

• Controllare l'impostazione VIERA Link sui dispositivi collegati.
• Attivare la funzione VIERA Link sui dispositivi connessi.
• Selezionare quel sistema come altoparlante nel menu VIERA Link del televisore.
• Si sono disattivate le impostazioni VIERA Link? (⇒ 18)
• Quando si cambiano i collegamenti HDMI, dopo un'interruzione di corrente o dopo che si è scollegato il cavo di alimentazione CA, è possibile che le operazioni VIERA Link non vengano eseguite correttamente.
• Accendere tutti i dispositivi collegati al televisore tramite un cavo HDMI, quindi accendere il televisore.
• Disattivare le impostazioni VIERA Link, quindi riattivarle. Per ulteriori informazioni, consultare le istruzioni per l'uso del televisore.
• Quando l'unità principale e il televisore sono collegati con un cavo HDMI, accendere il televisore e quindi staccare il cavo di alimentazione CA dell'unità principale e riattaccarlo.

Quando si utilizza la connessione HDMI, i primi secondi di audio non sono udibili.

Questo può verificarsi durante la riproduzione dei capitoli di un DVD-Video. Cambiare l'impostazione della trasmissione audio digitale da "Bitstream" a "PCM" sul dispositivo collegato.

Quando si utilizza un dispositivo compatibile con HDMI di un'altra marca, l'impianto non funziona come si prevede.

È possibile che i comandi HDAVI Control utilizzino un segnale diverso a seconda della marca del dispositivo. In quel caso, disattivare VIERA Link. (⇒ 18)

L'audio ed il video vengono temporaneamente disabilitati al momento dell'accensione o dello spegnimento dell'unità principale.

Al momento dell'accensione o dello spegnimento dell'unità principale è normale che l'audio ed il video vengano temporaneamente disabilitati. Non si tratta di un malfunzionamento. Questo può verificarsi quando il dispositivo a cui è collegato tramite HDMI non supporta la funzione VIERA Link di Panasonic (HDAVI Control 3 o superiore).

Le immagini trasmesse da questo sistema non vengono visualizzate sul televisore.

Quando il segnale in uscita è a 60p (4K), con alcuni cavi HDMI è possibile che le immagini risultino distorte. Usare cavi High Speed HDMI che supportano una larghezza di banda di 18 Gbps.

Bluetooth®

Non è possibile effettuare la connessione. Verificare lo stato del dispositivo Bluetooth®.

Il dispositivo non può essere collegato.

• L'accoppiamento del dispositivo non è riuscito o la registrazione è stata sostituita. Ritentare l'accoppiamento del dispositivo. (⇒ 13)
• Questo sistema potrebbe essere connesso ad un dispositivo diverso. Scollegare l'altro dispositivo e provare nuovamente ad accoppiare il dispositivo.

Il dispositivo è connesso ma non è possibile ascoltare l'audio attraverso questo sistema.

Per alcuni dispositivi con Bluetooth® incorporato, è necessario impostare l'output audio manualmente su "SC-HTE200". Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo.

La connessione si interrompe.

L'audio si interrompe/salta/è disturbato.

Rimuovere eventuali ostacoli tra l'unità principale e il dispositivo. - Altri dispositivi che usano la banda di frequenza di 2,4 GHz (router wireless, microonde, telefoni cordless, ecc.) stanno interferendo. Portare il dispositivo Bluetooth® più vicino all'unità principale e distanziarlo dagli altri dispositivi. - Selezionare "MODE 1" per ottenere una comunicazione stabile. (⇒ 18)

Se quando indicato sopra non risolve il problema, è possibile risolverlo ricollegando questa unità al dispositivo Bluetooth. (⇒ 13)

La connessione One-Touch (funzione NFC) non funziona.

• Accertarsi che l'unità principale e la funzione NFC del dispositivo siano attive. (⇒ 13, 14)
• Modificare la posizione di sfioramento del dispositivo Bluetooth® o dell'unità principale e quindi sfiorare nuovamente l'area di sfioramento NFC.

Audio

Mancata riproduzione (o immagine).

• Disattivazione della sordina. (⇒ 15)
• Controllare le connessioni agli altri dispositivi. (⇒ 8 - 10)
• Accertarsi che il segnale audio ricevuto sia compatibile con l'unità. (⇒ 24)
• Spegnere e riaccendere quest'unità.
• Se l'unità principale è collegata al televisore con un solo cavo HDMI, assicurarsi che il terminale HDMI del televisore sia indicato come "HDMI (ARC)". In caso contrario, utilizzare il cavo audio digitale a fibre ottiche. (⇒ 8, 9)
• Se l'unità principale è collegata a un televisore Panasonic e viene accesa utilizzando il telecomando o i pulsanti sull'unità principale, è possibile che il suono non venga emesso da questo sistema. In quel caso, accendere l'unità principale utilizzando il telecomando del televisore. (→ 19)
• Se i collegamenti sono corretti, potrebbe esserci un problema con i cavi. Ricollegare utilizzando cavi diversi.
• Controllare le impostazioni di trasmissione dell'audio sul dispositivo collegato.

Non è possibile passare dall'audio principale a quello secondario quando si utilizza il doppio audio.

Se l'audio ricevuto dal dispositivo collegato non è in formato "Dolby Dual Mono" o l'impostazione di emissione non è "Bitstream", non è possibile cancellare l'impostazione da questo impianto. Cambiare l'impostazione sul dispositivo collegato.

Il volume si abbassa quando si accende l'unità principale.

"VOL LIMITATION" è attivo.

Se l'unità principale viene spenta con l'impostazione del volume oltre il valore centrale (sopra i 50), l'unità principale ridurrà automaticamente il volume al valore centrale (50) quando viene accesa. (⇒ 18)

Il dialogo è troppo insistente o lo stesso non sembra naturale.

L'unità è dotata di una funzione che accentua i dialoghi quando il volume è basso. (⇒ 17)

Il suono è ritardato rispetto all'immagine.

A seconda del televisore, quando questa unità è collegata ad esso tramite Bluetooth®, l'audio emesso da questa unità può essere ritardato rispetto all'immagine del televisore. Collegare questa unità al televisore con un cavo HDMI/cavo audio digitale ottico. (⇒ 8,9)

L'audio si arresta.

L'unità principale si spegne automaticamente.

(Quando l'unità principale rileva un problema, si attiva una protezione di sicurezza e l'unità principale passa automaticamente in modalità standby.)

• Si è verificato un problema con l'amplificatore.
• Il volume è eccessivamente alto?

In tal caso, abbassarlo.

• L'unità è esposta a temperature estremamente alte? In tal caso, portarla in un luogo più freddo, attendere alcuni secondi e quindi riaccenderla.

Se il problema persiste, controllare il display, spegnere il sistema, rimuovere il cavo di alimentazione CA. Prendere nota del messaggio visualizzato e informare il rivenditore.

Indicatori sull'unità principale

"F61"

• C'è un problema con l'amplificatore del sistema.
• Scollegare il cavo di alimentazione CA e contattare il rivenditore.

"F70 HDMI"/"U701"/"U703"

• Controllare il collegamento HDMI.
• Spegnere l'unità principale, quindi riaccenderla.
• Scollegare il cavo HDMI.

"F76"

• C'è un problema con l'alimentazione.
• Scollegare il cavo di alimentazione CA e contattare il rivenditore.

"U704"

• Questo sistema sta ricevendo dalla sorgente di ingresso un segnale in un formato video non supportato.
• Modificare l'impostazione della risoluzione video sul dispositivo collegato. (Consultare le istruzioni per l'uso del dispositivo.)
• Se non appare nessuna immagine, collegare il dispositivo direttamente al televisore per modificare le impostazioni.

“U705”

• Il terminale HDMI della TV collegato all'unità principale o l'impostazione della TV non è compatibile con la sorgente di riproduzione HDCP 2.2.
• Accertarsi di effettuare il collegamento al terminale compatibile HDCP 2.2 della TV.
• Accertarsi che l'impostazione HDMI HDCP della TV corrisponda a HDCP 2.2.

(Fare riferimento alle istruzioni per l'uso della TV.)

"REMOTE " (" " sta a indicare un numero.)

Il telecomando e questa unità usano codici differenti.

Cambiare il codice del telecomando. (⇒ 14)

Informazioni su Bluetooth®

Panasonic non è responsabile per la compromissione di dati e/o informazioni durante una trasmissione wireless.

Banda di frequenza utilizzata

Questo problema usa la banda di frequenza 2,4 GHz.

Certificazione del dispositivo

• Questo sistema rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.
• In alcuni paesi la legge punisce le seguenti azioni:
• Disassemblaggio o modifica dell'unità. Rimozione delle indicazioni delle specifiche.

■ Restrizioni d'uso

• Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di tecnologia Bluetooth®.
• Tutti i dispositivi devono rispettare gli standard Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, questo potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/o delle impostazioni, questa sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L'unità non è in grado di trasmettere dati a un dispositivo Bluetooth®.

Range di utilizzo

Interferenza da altri dispositivi

• Questo sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se l'unità principale è posizionata troppo vicina ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.
• Questo sistema potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

Uso previsto

• Questo sistema è predisposto per un normale impiego di tipo generale.
• Non usare questo sistema vicino ad un impianto o in un ambiente soggetto a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc.).

Cura dell'unità

Pulire questo sistema con un panno asciutto e morbido.

• Quando l'unità è molto sporca, pulirla prima con un panno inumidito e ben strizzato, e poi con un panno asciutto.
• Quando si puliscono gli altoparlanti, utilizzare un panno fine. Non utilizzare fazzoletti o altri materiali (asciugamani, ecc.) che possano lasciare residui. Piccoli residui potrebbero rimanere incastrati all'interno della copertura dell'altoparlante.
• Non utilizzare mai alcol, diluente o benzina per pulire questo sistema.
• Prima di utilizzare panni chimici, leggere con attenzione le istruzioni allegate al panno.

- Quando si smaltisce o si cede questo sistema

L'unità principale potrebbe mantenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede l'unità principale, seguire la procedura indicata per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente. (→ 20, "Per ripristinare le impostazioni predefinite di fabbrica.")

• Nella memoria dell'unità principale può essere registrato lo storico delle operazioni effettuate.

Licenze

Prodotto su licenza di Dolby Laboratories. Dolby, Pro Logic, e il simbolo della doppi D sono marchi di Dolby Laboratories.

Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il relative simbolo, e DTS e il simbolo insieme sono marchi registrati, e DTS Digital Surround è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.

HDAVI ControlTM è un marchio di fabbrica della Panasonic Corporation.

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualiasi utilizzato di tali marchi da parte di Panasonic Corporation è concessions in licenza.

Altri marchi registrati e nomi di marchi sono di proprietà dei rispettivi proprietari.

Google Play e Android sono marchi di Google Inc.

Caratteristiche tecniche

SEZIONE AMPLIFICATORE

Potenza RMS in uscita (pilotaggio non simultaneo)

Canale anteriore (canale L, R)

50 W per canale (1 kHz, 10 %, 6 Ω)

Canale subwoofer

100 W per canale (100 Hz, 10 %, 3 Ω)

Potenza RMS totale

200 W

SEZIONE TERMINALI

HDAVI Control

Questa unità supporta la funzione "HDAVI Control 5".

Ingresso HDMI AV (BD/DVD)

1

Connettore di ingresso

Tipo A (19 pin)

Uscita HDMI AV (TV (ARC))

1

Connettore di uscita

Tipo A (19 pin)

Ingresso Audio Digitale (TV)

Input ottico digitale

Terminale ottico

Frequenza di campionamento

Solo per uso di servizio.

Ingresso audio analogico

Ingresso audio

Tipo di terminale, RCA (1 sistema)

GENERALI

Consumo energetico

54 W

In stand-by

Quando "Standby di rete" *1 e "OFF"

Circa 0,4 W

Quando "Standby di rete" *1 e "ON"

Circa 3,0 W

Alimentazione

CA 220 V a 240 V, 50 Hz

Dimensioni (LxAxP)

600 mm x 63 mm x 365 mm

Peso

Circa 5,9 kg

Intervallo temperature di funzionamento

0 °C a +40 °C

Gamma di umidità tollerata

20% a 80% RH (nessuna condensa)

SEZIONE DIFFUSORI

Diffusore anteriore (incorporato, L/R)

Gamma completa

A cono da 3,8 cm × 9 cm × 1 canale

(Tipo bass reflex)

Subwoofer (incorporati)

Woofer

A cono da 8 cm × 2

(Tipo bass reflex)

SEZIONE BLUETOOTH®

Specifiche del sistema Bluetooth

Bluetooth® Ver.2.1 + EDR

Classificazione delle apparecchiature wireless

Classe 2 (2,5 mW)

Profili supportati

A2DP

Banda di frequenza

Banda da 2,4 GHz FH-SS

Distanza operativa

Circa 10 m senza ostacoli*2

Codec supportati

SBC

• Le specifiche sono soggette a modifica senza preavviso.
• Il peso e le dimensioni indicati sono approssimativi. Distorsione armonica totale misurata con analizzatore di spettro digitale.
• 1 "Standby di rete" significa sia "BLUETOOTH STANDBY" sia "VIERA LINK". *2 Distanza di comunicazione senza ostacoli. Ambiente di misura.

(Temperatura 25°C, Altezza 1,0 m)

Contatto con un rappresentante autorizzato: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Amburgo, Germania

2 Selezionare la sorgente.

Batteria a bottone (batteria al litio)

Batteria a bottone (batteria al litio)
