Intitulé	Description
Type de produit	Barre de son
Caractéristiques techniques principales	2.1 canaux, puissance totale de 80 W
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	800 mm (largeur) x 70 mm (hauteur) x 85 mm (profondeur)
Poids	2,5 kg
Compatibilités	Compatible avec les téléviseurs et appareils Bluetooth
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	80 W (puissance totale)
Fonctions principales	Bluetooth, entrée optique, mode cinéma, mode musique
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le service après-vente
Informations générales	Conception compacte, idéale pour les petits espaces, installation facile

FOIRE AUX QUESTIONS - SC-HTE200EG PANASONIC

Comment puis-je connecter mon Panasonic SC-HTE200EG à ma télévision ?

Vous pouvez connecter votre Panasonic SC-HTE200EG à votre télévision en utilisant un câble HDMI. Assurez-vous que la télévision est configurée pour utiliser le port HDMI auquel le système audio est connecté.

Pourquoi mon Panasonic SC-HTE200EG ne produit-il pas de son ?

Vérifiez que le volume est augmenté et que le système est bien allumé. Assurez-vous également que les câbles sont correctement connectés et que la source audio est sélectionnée sur votre système.

Comment réinitialiser mon Panasonic SC-HTE200EG ?

Pour réinitialiser le système, débranchez-le de l'alimentation, attendez environ 10 secondes, puis rebranchez-le. Cela devrait réinitialiser les paramètres d'usine.

Mon Panasonic SC-HTE200EG ne se connecte pas au Bluetooth, que faire ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le Panasonic SC-HTE200EG est en mode de couplage. Si nécessaire, supprimez les appareils précédemment couplés et essayez de vous reconnecter.

Comment mettre à jour le firmware de mon Panasonic SC-HTE200EG ?

Vous pouvez mettre à jour le firmware en visitant le site Web de Panasonic, en téléchargeant la mise à jour et en suivant les instructions fournies pour installer la mise à jour via USB.

Quels types de fichiers audio le Panasonic SC-HTE200EG peut-il lire ?

Le Panasonic SC-HTE200EG prend en charge divers formats audio, y compris MP3, WMA et AAC. Vérifiez le manuel pour plus de détails sur la compatibilité des fichiers.

Comment ajuster les paramètres de son sur mon Panasonic SC-HTE200EG ?

Vous pouvez ajuster les paramètres de son en utilisant la télécommande. Accédez au menu des paramètres audio pour modifier les options de basses, d'égaliseur et d'autres réglages sonores.

Que faire si mon Panasonic SC-HTE200EG surchauffe ?

Assurez-vous que le système est bien ventilé et qu'il n'y a pas d'obstructions autour des grilles de ventilation. Si l'appareil continue de surchauffer, débranchez-le immédiatement et contactez le support technique.

Mon Panasonic SC-HTE200EG émet des bruits étranges, que faire ?

Vérifiez si tous les câbles sont correctement branchés et s'il n'y a pas de débris dans les haut-parleurs. Si le problème persiste, envisagez de contacter le service client de Panasonic pour une assistance technique.

MODE D'EMPLOI SC-HTE200EG PANASONIC

Nous vous remercions d'avoir acheté cet apparil.

Veuillez tire attentivement les prsentes instructions avant d'utiliser ce produit, et conserver ce manuel pour utilisation ultérieure.

A propos des descriptions dans ce mode d'emploi

• Les pages à consulter sont désignées par le signe “ 〇〇”.
• Les étiquettes générées sur cet apparéil et sur la télécommande sont indiquées par [○○] dans ce mode d'emploi.
• Les illustrations montrées peuvent être différentes de votre apparéil.
• Les opérations de ce Mode d'Emploi concernant principalement la télécommande, mais vous pouvez effectuer les opérations à partir du caisson des graves actif si les contrôle sont les mêmes.

L'élimination des équipements et des batteries usages

Applicable uniquement dans les pays membres de l'Union europeenne et les pays disposant de systèmes de recyclage

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles, apparheils électriques et Electroniques usages, doivent être séparées des ordures menagères. Afin de permettre le traitement, la valorisation et le recyclage ajustés des piles et des apparheils usages, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la reglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protégger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (pictogramme du bas):

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

C€ 0560

Déclaration de conformité (DoC)

Par la première, "Panasonic Corporation" déclare que ce produit est en conformité avec les exigences essentielles et les autres clauses justificatives de la Directive 1999/5/EC.

Les clients peuvent télécharger une copie de la Déclaration de Conformité de nos produits R&TTE à partir de notre serveur Doc: http://www.doc.panasonic.de

Contact du Representant Autorisé : Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Allemagne

Ce produit est destiné à une clientèle générale. (Cagère 3)

Consignes de sécurité

AVERTISSEMENT

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

N'exposez pas cet appeareil à la pluie, l'humidité, I'egouttement ou I'éclaboussement.
- Ne placez pas d'objets replis d'eau, tels que des vases, sur l'appareil.
- Utiliser exclusivement les accessoires préconises.
- Ne retirez pas les caches.
- Ne répAREZ pas l'appareil vous-même. Confiez l'entretien a un personnel qualifié.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil.
- Branchez la prise secteur dans la prise électrique.
- Ne pas tirer, plier ou placer des objets lourds sur le cordon.
- Ne manipulez pas la prise avec les mains mouillées.
Tenez le corps de la prise secteur en la débranchant.
- N'utilisez pas de prise secteur ni de prise de courant endommagée.

• La fiche secteur est le dispositif de déconnexion.
  Installéz cet apparéil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant.

Pile de type bouton (au Lithium)

• Risque d'incendie, d'explosion et de brûlures. Ne pas recharger, démonter,CHAuffer à plus de 60^ ou incinerer.
• Gardez la pile-bouton hors de portée des enfants. Ne mettez jamais la pile-bouton à la bouche. Si elle est availée, appezez un醫師.

ATTENTION

Appareil

• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet apparéil.
• Cet apparéil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignée le téléphone mobile de cet apparéil.
• Cet apparéil est destiné aux climats tempérés.

Emplacement

• Placez cet apparéil sur une surface plane.

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• N'installez pas et ne placez pas cet apparéil dans une bibliothèque, un placard ni dansaucun autre espace réduit.Assurez-vous que l' apparéil est bien ventilé.

• Ne bouchez pas les ouvertures d'airation de cet apparéil avec des journaux, nappes, ridesaux ou objets similaires.
• N'exposez pas cet apparéil directement aux rayons du soleil, à des températures élevées, à une humidité élèvée ni à des vibrations excessives.

Pile de type bouton (au Lithium)

• Il y a un danger d'explosion si la pile n'est pas correctement replacée. Remplacez uniquement par le type recommendé par le fabricant.
• Introduisez-la avec les pôles correspondant.

• Manipuler de façon incorrecte les piles peut cause une fuite d'électrolyte ainsi qu'un incendie.

• Retirez la batterie si vous n'avez pas l'intention d'utiliser la télécommande pendant un long moment. Range-la dans un endroit frais et nombre.

• Ne chauffez pas et n'exposez pas les piles à une flambre.
• Ne laissiez pas la (les) pile(s) dans un vehicule exposé directement aux rayons du soleil pendant un long moment avec fenêtes et portières fermées.
• Pour jeter les piles, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Table des matieres

Consignes de sécurité 3

Avant l'utilisation

Éléments fournis 5

Ce système (SC-HTE200) 5
Accessoires 5

Guide de reférence des commandes 6

Ce système (Devant) 6
Ce système (Derrière) 6

Télécommande 7

Préparatifs

Connexions 8

Raccordement avec le téléviseur 8
Connexion à partir d'un apparéil compatible HDMI 9
Raccordement à partir d'un autre dispositif (AUX) 10
Connexion du cable d'alimentation secteur 10

Emplacement 11

Mesures de précaution 11

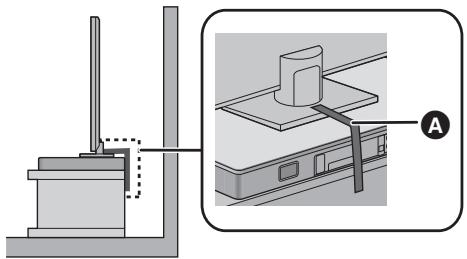

Pour éviter le renversement 12

Connexion Bluetooth 13

Appairage Bluetooth 13
Connexion à un dispositif Bluetooth® couplé 13
Connexion One-Touch (Connexion par NFC) 13

Code de la télécommande 14

Opérations

Enutilisant ce systeme 15

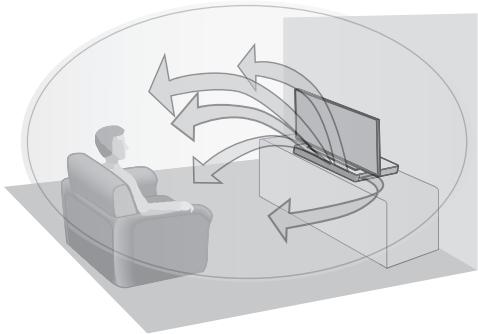

Son 3D 16

Menu du son 16

Format audio 17

Menu configuration 18

Opérations liées au téléviseur (VIERA Link "HDAVI ControlTM") 19

Référence

Dépannage 20

A propos de Bluetooth 23

Entretien de I'appareil 23

Licences 23

Spécifications 24

Éléments fournis

Ce système (SC-HTE200)

1 Appareil principal (enceinte) (SC-HTE200)

Accessoires

Vérifiez les accessoires fournis avant d'utiliser ce système.

1 Télecommande (avec pile)

(N2QAYC000098)

1 Cordon d'alimentation secteur

• Les références des produits sont correctes à compter de mars 2015. Celles-ci peuvent être soumises à des changements.
• Le cordon d'alimentation secteur fourni doit etre uniquement utilise avec ce systeme.

Ne lutilise pas avec un autre équipement. Nutilise pas non plus de cordons appartenant a un autre équipement avec ce système.

Guide de référence des commandes

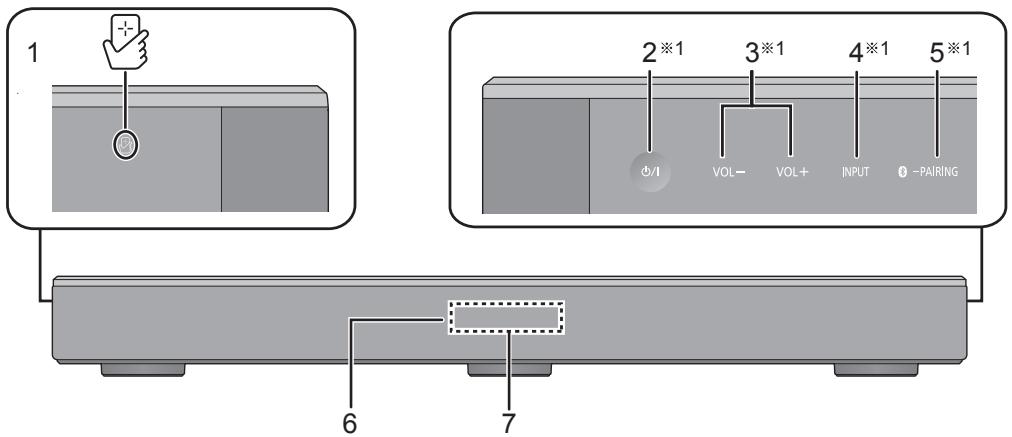

Ce système (Devant)

1 [Z] Zone tactile NFC ( 13, 14)
2 [b/I] Commutateur veille/marche (b/I)

Touchez pourmettre ou sortir l'appareil du mode veille.En mode veille,l'appareil continue de consommer une petite quantite de courant.

3 [VOL -] [VOL +] Règle le volume de ce système (⇒ 15)

4 [INPUT] Sélectionne la source d'entrée (⇒ 15)
5 [PAIRING]

• Sélectionne le dispositif Bluetooth® comme source (⇒ 15)
  Appairage Bluetooth ( 13)
• Déconnexion d'un dispositif Bluetooth® (⇒ 13)

6 Capteur du signal de la télécommande ( 7)
7 Afficheur

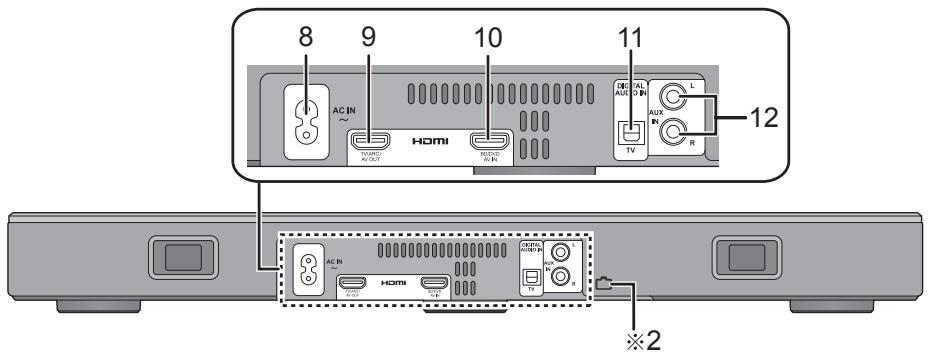

Ce système (Derrière)

8 Prise AC IN ( 10)
9 Prise HDMI AV OUT (TV (ARC))

compatible ARC) ( 8,9)

10 Prise HDMI AV IN (BD/DVD) ( 9)

11 OPTICAL DIGITAL AUDIO IN Prise (TV)

$$ (\Rightarrow 9) $$

12 Prise AUX IN ( 10)

※1 Ces commutateurs fonctionnent simplement en touchant les symboles. Chaque fois que vous toucherez le commutateur, un bip sonore se fera entendre. Le bip sonore peut etre désactiver. ( 18)
※2 Port USB (uniquement pour la maintenance)

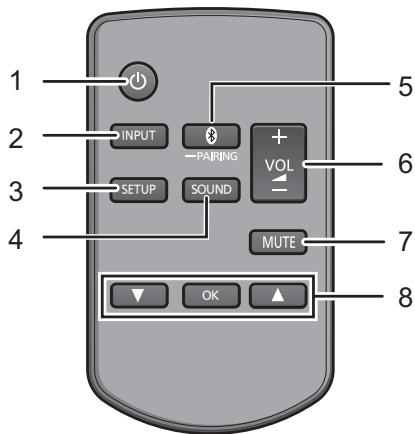

Télécommande

1 [D] Met en marche ou eteint I'appareil principal ( 15)
2 [INPUT] Choisit la source d'entrée ( 15)
3 [SETUP] Sélectionne le menu de configuration (⇒ 18)
4 [SOUND] Sélectionne le menu du son (⇒ 16, 17)
5 [P-PAIRING]

• Sélectionne le dispositif Bluetooth® comme source (⇒ 15)
  Appairage Bluetooth ( 13)
• Déconnexion d'un dispositif Bluetooth® (⇒ 13)

6 [-VOL + ] Règle le volume de ce système (⇒ 15)

7 [MUTE] Met le son en sourdine (⇒ 15)
8 [▼][OK][▲] Sélectionne et valide l'options

Avant de l'utiliser pour la première fois

Retirez la languette isolante A.

• Jetez le feuillet d'iso1ation de maniere responsable apres I'avoir retire.

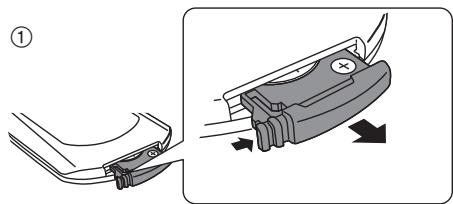

Pour remplacer une pile-bouton

Type de la pile: CR2025 (Pile lithium)

• Placez la pile-bouton avec le symbole (+) vers le haut.

A propos du capteur de signal de la télécommande

Le capteur de signal de la télécommande estitué sur l'appareil principal.

• Utilisez la télécommande dans un rayon de portée correct.

Distance: Portée d'environ 7 m bien en face du capteur

Angle: Environ 30^ gauche et droite

Capteur du signal de la télécommande

Connexions

• Mettez hors tension tous les appareils avant la connexion et liquez les modes d'emploi correspondants.

Ne branche pas le cable d'alimentation secteur avant que toutes les autres connexions ne soient effectuees.

HDMI (Interface Multimédia Haute Définition)

• La connexion HDMI prend en charge VIERA Link "HDAVI Control" ( 19) jusqu'elle est utilisée avec un téléviseur compatible avec Panasonic.
• Utilisez des cables HDMI Haut débit compatibles ARC. Les cables Non-HDMI-compliant ne peuvent pas être utilisés.
• Nous vous conseillons d'utiliser des cable HDMI de Panasonic.

Passer outre la veille HDMI

Meme si l'appareil principal est en mode veille, le signal audio et/ou video provenant du dispositif connecté à la prise HDMI AV IN sera envoyé vers le téléviseur raccordé à la prise HDMI AV OUT (le son ne sera pas reproduit par ce système).

- Compatibleité 3D

Compatible avec un téléviseur 3D FULL HD et un lecteur de Blu-ray Disc.

• L'appareil principal peut passer à travers le signal video 3D allant d'un Lecteur de Blu-ray Disc compatible 3D vers un TV 3D FULL HD.

- Compatibleité 4K/60p

Compatible avec les téléviseurs 4K Ultra HD et les lecteurs de Blu-ray Disc.

• Ce système peut transmettre le content 4K d'un équipement compatible 4K vers un téléviseur 4K Ultra HD.
• Pour vous racorder à un équipement compatible 4K et un télévisuer 4K Ultra HD, utilisez un cable HDMI Haut Débit pouvant supporter une bande passante de 18 Go ps.

Raccordement avec le téléviseur

1 Vérifiez que la prise HDMI du télévisueur est labélisée "HDMI (ARC)".

Le raccordement est différent en fonction de l'étiquette imprimée pres de la prise HDMI.
Labelisée "HDMI (ARC)":
Connexion A
Non labélisée "HDMI (ARC)":
Connexion B

Qu'est ce que ARC?

ARC is l'abréviation de Audio Return Channel, connu également sous le nom de HDMI ARC. Il fait reférence à l'une des fonctions du HDMI. Lorsque vous raccorde d'appareil principal à une prise du téléviseur labélisée "HDMI (ARC)", le cable audio optionérique qui est habituellément nécessaire pour entendre le son du téléviseur ne l'est plus, et les images et le son du téléviseur peuvent être appréciés à l'aide d'un simple cable HDMI.

2 Effectuez la connexion.

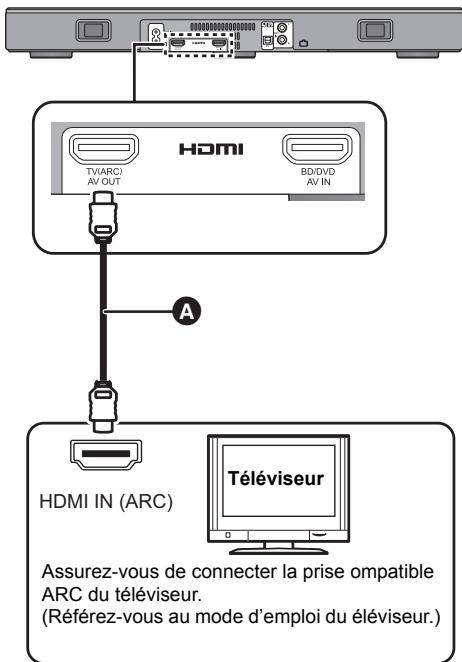

A Labelisée "HDMI (ARC)"

A Cable HDMI

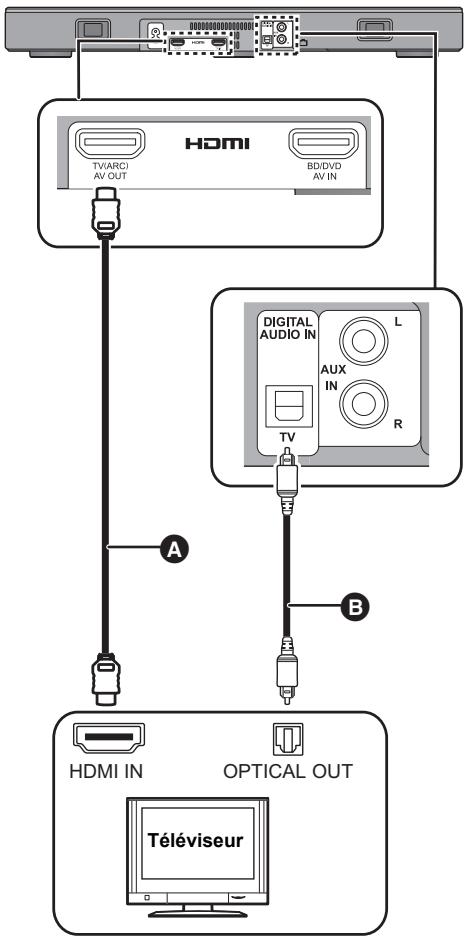

B Non labélisée "HDMI (ARC)"

A Cable HDMI

Cable audio numérique optique

• Lorsque vous utilisez le cable audio optionerique, introduisez bien la fiche dans la prise.

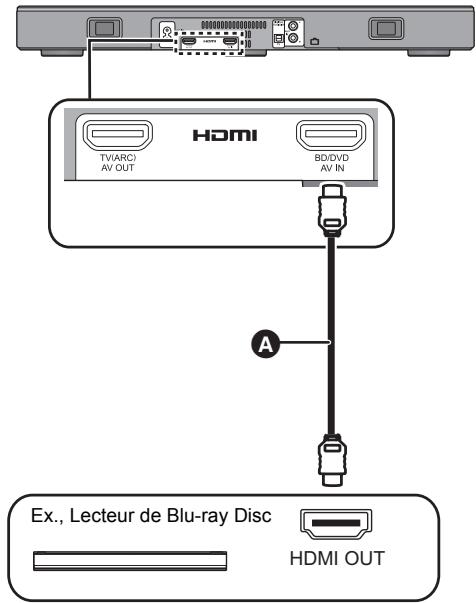

Connexion à partir d'un apparéil compatible HDMI

Vous pouvez diriger le signal audio provenant du lecteur de Blu-ray Disc, lecteur DVD, Decodeur TV, etc. vers notre système.

Preparation

Raccordez l'appareil principal au téléviseur. ( 8)

A Cable HDMI

• Référez-vous au mode d'emploi de l'appareil compatible HDMI connecté concernant la configuration nécessaire pour retransmettre la vente et les signaux audio.
• Pour vous raccorder à un équipement compatible 4K et un téléviseur 4K Ultra HD, utilisez un cable HDMI Haut Débit pouvant supporter une bande passante de 18 Go ps.

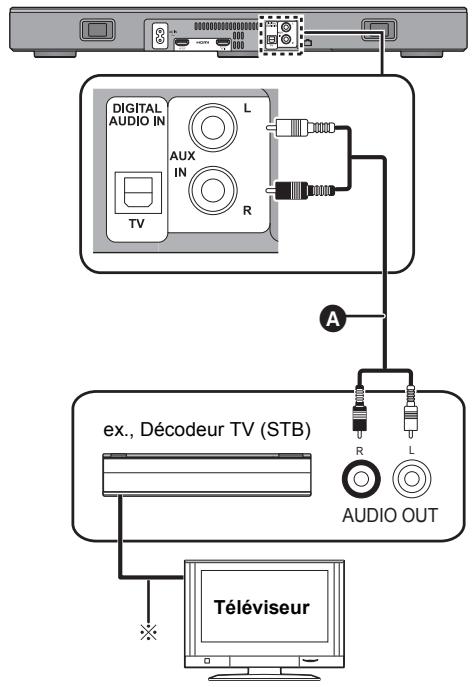

Raccordement à partir d'un autre dispositif (AUX)

Vous pouvez raccorder un dispositif comme un enregistreur de disques Blu-ray, un enregistreur DVD, une console deleased ou undecodeur TV.

A Cable audio

※ Consultez les modes d'emploi respectifs des dispositifs pour un raccordement optimal.

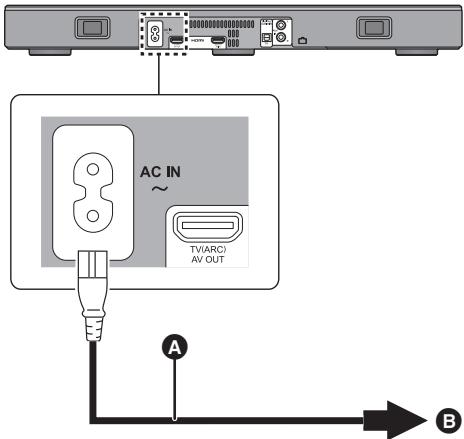

Connexion du cable d'alimentation secteur

• À racorder une fois tous les autres branchements effectuels.

A Cordon d'alimentation secteur (fourni)
Vers une prise secteur
- Ce système consomme une petite quantité de courant électrique ( 24), même lorsqu'il est étéint. Dans un souci d'économie d'énergie, si vous ne devez plus utiliser ce système pendant une période prolongée, débranchez-le de la prise secteur.

Economie d'énergie

L'appareil principal est concu pour conserver et economiser sa consommation d'énergie.

• L'appareil principal passera automatiquement sur le mode veille si aucun signal n'est reçu et si aucune opération n'est effectuee pendant environ 20 minutes. Consultez la page 18, "AUTO POWER DOWN" pour désactiver cette fonction.

Emplacement

Avertissement

Assurez-vous que le télévisuer est bien droit et qu'il ne penche pas en le positionnant sur cet apparéil. Évitez également de poser des objets trop lourds sur cet apparéil ou d'essayer de monter dessus. Soyez particulièrement vigilant lorsque de jeunes enfants se trouvent à proximité.

Ceci peut provoquer le renversement de l'appareil, peut le casser et cause des blessures.

• Faire glisser le téléviseur sur la surface de cet apparéil peut rayer celle-ci. Soulevez le téléviseur quand vous désírez le déplacer.
• La surface de cet apparéil est constituée de verre trempe. Une mauvaise utilisation peut cause le bris du verre et provoquer des blessures.
• Faites attention de ne pas rayer le verre constituent la surface de cet apparéil avec des objets pointus ou tranchants.
• Faites attention de ne pas donner de coups sur le verre constituant la surface de cet apparéil, de ne pas y faire tomber d'objets pointus et de ne pas lui faire subir de chocs.
• Si, une fois qu'il a été rayé, le verre trempe est utilisé pendant encore longtemps, les rayures peuvent se développer et finir par briser le verre.
• Dans de très rares cas, la surface en verre de cet apparéil peut se brisser naturellement. Si le verre est brisé, ne le touche pas à main neue. Cela pourrait causeer des blessures.
• Soyez prudent en boulevant le téléviseur. La surface supérieure peut rester collée au téléviseur et le produit peut être soulevé en même temps que celui-ci.

Mesures de précaution

Si le téléviseur pse moins de 50kg et que son pied ne fait pas plus de 590~mm (largeur) par 355 mm (profondeur), vous pouvez le poser directement sur cet appeareil.
- Ne posez pas le téléviseur sur cet apparéil si la largeur du pied de celui-ci dépasse celle de cet apparéil. Ceci peut provoquer le renversement de l' apparéil, peut le casser et causer des blessures.

Sinon, mettez cet apparéil dans un meuble.
- Cela peut être plus difficile demettre en contact les dispositifs Bluetooth® avec la zone tactile NFC de cet appeareil si celui-ci se trovue dans un meuble.

• Ne mettez pas cet apparéil dans un placard métallique.
• Des interférences peuvent survenir si vous utilisez d'autres dispositifs (routeurs sans fil, micro-ondes, téléphone sans fil, etc.) qui utilisent la bande de fréquence 2,4 GHz, causant certains problèmes de communication avec le Bluetooth® (le son est coupé, le son est haché, il y a beaucoup de bruits parasites, etc.). Dans ce cas, éloignez cet apparéil de l'autre pour qu'il n'y ait plus d'intérelligence.
• Éloignez les éléments magnétisés. Les cartes magnétiques, les montres, etc. peuvent être endommagées si elles sont posées trop pres de cet apparéil.

Pour éviter le renversement

Le téléviseur peut se renverser durant un accident comme un tremblement de terre. Pour votre sécurité, prenez les precautions qui s'imposent pour éviter un renversement et une chute.

• Les informations que contient cette section vous sont représentées pour vous aider à réduire les dommages causés par un renverssement ou une chute que pourrait causer un tremblement de terre, mais elles ne sont pas destinées à garantir ce effet dans le cas d'un tremblement de terre ou d'un accident similaire.
• En installing cet apparéil sous un téléviseur, suivez les consignes contre le renversement décrites dans le mode d'emploi du téléviseur. Si le téléviseur et le support du téléviseur sont attachés avec une couroie, attachez la couroie de manière à ce que cet apparéil se trouve entre le téléviseur et le support du téléviseur.
  Utilisé les raccords fournis avec le téléviseur pour évitier un renversement ou une chute. Consultez le mode d'emploi du téléviseur pour avoir des détails.
• Faites attention de ne pas fixer cet apparéil au télévisueur.

ex.,

A Courroie

Connexion Bluetooth®

En utilisant la connexion Bluetooth®, vous pouvez écouter le son provenant du dispositif audio Bluetooth à partir de ce système à distance.
- Consultez le mode d'emploi du dispositif Bluetooth® pour avoir plus d'instructions sur la manière de connecter un dispositif Bluetooth®.

Preparation

• Activez la fonctionnalité Bluetooth® du dispositif et placez-le pres de l'appareil principal.

Appairage Bluetooth®

1 Appuyez sur [® -PAIRING] pour sélectionner "BLUETOOTH".
- Si "PAIRING" apparait sur l'afficheur, allez à l'etape 3.
2 Appuyez sur [3 -PAIRING] jusqu'à ce que “PAIRING” apparaissé sur l'afficheur.
3 Sélectionnez "SC-HTE200" à partir du menu Bluetooth® du dispositif Bluetooth®.
- L'adresse MAC (ex. 6C:5A:B5:B3:1D:0F) peut être affichée avant le nom du dispositif.
- Si la fenêtre du mot de passer apparait sur le dispositif Bluetooth®, raisissez "0000".
- Une fois que le dispositif Bluetooth est connecté, le nom du dispositif connecté est indiqué sur l'affcheur pendant quelques secondes.

• Vous pouvez<memoriser jusqu'à 8 dispositifs sur ce système. Si un 9e dispositif est couple, le dispositif inutilisé depuis le plus longtemps sera remplaced.

Connexion à un dispositif Bluetooth® couplé

1 Appuyez sur [3 -PAIRING] pour selectionner le mode Bluetooth®.
2Après avoir vérifié que "BLUETOOTH READY" est present sur l'afficheur, selectionnez "SC-HTE200" parmi les dispositifs Bluetooth® du menu Bluetooth®.

Déconnexion d'un périphérique Bluetooth®

Appuyez sur [ -PAIRING] jusqu'à ce que "BLUETOOTH READY" apparaissé sur l'afficheur.

Lorsque "BLUETOOTH" est sélectionné comme source, ce système essaiera automatiquement de se connecter au dernier dispositif Bluetooth. Si la tentative de connexion échoue, réessayez.
- Ce système ne peut être connecté qu'à un seul dispositif à la fois.
- Pour changer la qualité du son, consultez "LINK MODE".
(⇒ 18)

Connexion One-Touch (Connexion par NFC)

Uniquement pour dispositifs Bluetooth® compatibles NFC (Dispositifs Android™)

En mettant simplement en contact un dispositif Bluetooth compatible NFC (Near Field Communication) avec l'appareil principal, vous pouvez effectuer tous les préparats, à partir de l'enregistrement d'un dispositif Bluetooth à l'établissement de la connexion.

Preparation

• Activez la fonctionnalité NFC du dispositif.
• Une version du disposifit Android plus ancienne que la 4.1 nécessite l'installation de l'application "Panasonic Music Streaming" ( Gratisuit).

1 Entrez "Panasonic Music Streaming" dans le champ de recherche de Google Play™ pour lecherch, puis sélectionnez "Panasonic Music Streaming".
2 Demarrez l'application "Panasonic Music Streaming" sur le dispositif.

• Suívez les instructions affichées sur l'écran de votre dispositif.
• Utilisez toujours la dernière version de l'application.

1 Appuyez sur [® -PAIRING] pour sélectionner "BLUETOOTH".

2 Maintenez votre dispositif sur la zone tactile NFC de l'appareil principal []. ( 6)

Ne déplacez pas le dispositif Bluetooth avant qu'il émette un bip, qu'il affiche un message ou qu'il réagisse d'une autre manière. Une fois que le dispositif Bluetooth a réagli, éloignez-le de l'appareil principal.

• Lorsque l'enregistrement et la connexion du dispositif Bluetooth sont terminés, le nom du dispositif connecté est indiqué sur l'afficheur pendant quelques secondes.
• La position de la zone tactile NFC est différente en fonction du dispositif. Si aucune connexion ne peut être établie même lorsque votre dispositif Bluetooth® a touché la zone tactile NFC de l'appareil principal, changez la position du dispositif ou de l'appareil principal. L'état peut également s'améliorer si vous téléchargez de nouveau l'appliédée "Panasonic Music Streaming" et que vous la lancez.

3 Démarrez la lecture sur le dispositif Bluetooth®.

• Si vous touchez l'appareil principal avec un autre dispositif, vous pouvezmettre a jour la connexion Bluetooth®.Le dispositif connecte precedemment sera automatiquement disconnecté.
  Lorsque la connexion est établie, la lecture peut démarrer automatiquement en fonction du type de dispositif qui est utilisé.
• La Connexion One-Touch peut ne pas fonctionner correctement en fonction du type de dispositif qui est utilisé.

Code de la télécommande

Si d'autres disposits Panasonic répondent à la télécommande de ce système, changez le code de la télécommande sur ce système et sur la télécommande.

Preparation

• Eteignez tous les autres produits Panasonic.
• Allumez l'appareil principal.
• Dirigez la télécommande vers le capteur de télécommande de cet apparéil.

Pour paramétre le code sur "REMOTE 2"

Tout en appuyant sur [MUTE], appuyez sur [OK] pendant 4 secondes ou plus.

"REMOTE 2" apparait sur l'afficheur.

Pour paramétre le code sur "REMOTE 1"

Tout en appuyant sur [MUTE], appuyez sur [] pendant 4 secondes ou plus.

"REMOTE 1" apparait sur l'afficheur.

En utilisant ce système

Preparation

• Allumez le télévisuer et/ou le dispositif connecté.

1 Appuyez sur [O] pour allumer l'appareil.

2 Sélectionnez la source.

Appuyez sur	Pour sélectionner
[INPUT]	L'entrée change dans l'ordre suivant chaque fois que vous appuyez sur [INPUT]. “TV”→“BD/DVD”→“AUX” ↑——“BLUETOOTH”← · En commutant la source sur “BLUETOOTH” et puis, à la suite, sur “TV”, après l'avoir commutée sur “BLUETOOTH”, attendez quelques instantes et appuyez sur [INPUT].
[®-PAIRING]	Sélectionne le dispositifBluetooth® comme source. (⇒ 13, 14)

• Cette télécommande ne peut pas etre utiliser pour contrcler les opérations des dispositifs connectés.

Lorsque vous sélectionnez "BD/DVD"

Changez l'entrée sur le téléviseur pour celle a laquelle cet apparil est raccordé, puis démarrez la lecture sur le dispositif raccordé à cet apparil.

Lorsque youselectionnez "AUX"

Démarrez la lecture sur le dispositif raccordé à l'entree audio de cet appariel. ( 10) "Raccordement a partir d'un autre dispositif (AUX)"

Lorsque vous sélectionnez "BLUETOOTH"

Démarrez la lecture sur le dispositif Bluetooth® connecté à cet apparéil.

Pour régler le volume de ce système

Appuyez sur [-VOL + ]

• Plage du volume: 0 à 100

Pour rendre "muet" l'appareil

Appuyez sur [MUTE].

• Pendant que le son est coupé, "MUTE" apparait sur l'afficheur.
• Pour annuler, appuyez de nouveau sur la touche ou réglez le volume.
• La fonction "muet" est annulée si cet apparéil est étèint.

Si ce système ne fonctionné pas comme il faudrait ou si le son est inhabituel, remetre l'appareil sur son préréglage d'usine peut résoudre le problème. (→ 20)

• Si du son provient des enceintes du téléviseur, mettez le volume du téléviseur au minimum.
• Il peut y avoir une différence entre la valeur maximale du volume du téléviseur et celle de l'appareil.
• En lisant à l'aide d'un équipement branché à la prise HDMI AV IN, pour passer de audio/video à TV, passerez l'entrée sur le tuner TV. Si la fonction VIERA Link (HDMI) ( 19) n'est pas activée, passez également l'entrée de cet apparèil sur TV.

Son 3D

Ce système donne la sensation que l'image et le son ne font qu'un.

• Pour changer l'effet appliqué, consultez "Menu du son". (⇒ droite)

ex., Image d'un champs sonore 3D

Son 3D
Dolby®Virtual Speaker	Avec cet effet vous pouze bénéficier d'un effet surround similaire au 5.1.
Effet surround 3D	En plus de l'effet Dolby Virtual Speaker, Panasonic a appliqué sa propre technologie de contrôle de champ sonore pour élargir le champ sonore vers l'avant, l'arrière, le haut, et le bas, en fournissant un son avec une profondeur et une force qui correspond moins à des images en 3D.
Dialogue mode clair	Les commentaires sportifs et les dialogues des téléfilms sont entendus comme si le son provenait du télévisueur, donnant l'impression que le son et l'image ne font qu'un. De plus, les dialogues dessortiront par rapport aux autres sons durant une lecture à volume normal et lorsque le volume est baisse pour regarder la télévision durant la nuit.

• L'effect Dolby Virtual Speaker est actif excepté avec le mode STEREO.
• Pour désactiver les effets Dolby Virtual Speaker et surround 3D, Sélectionnez "STEREO" comme mode sonore. (⇒ droite)
• Pour désactiver les effets surround 3D et dialogue mode clair, consultez "3D CLR Dialog". (⇒ 17)
• Vous pouvez également régler le niveau de l'effet dialogue Mode Clair. (⇒ droite)

Menu du son

1 Appuyez sur [SOUND] de façon répetée pour selectionner l'effet sonore.
2 Appuyez sur [▼] [▲] de façon répetée pour sélectionner le paramètre désiré puis appuyez sur [OK].

SOUND MODE	Sélectionnez le mode son correspondant au programme du téléviser ou branchez un équipement.STANDARD: Le plus adapté pour les films dramatiques et les comédies.STADIUM: Produit un son réaliste pour les émissions sportives en direct.MUSIC: Améliore le son des instruments de musique et des chansons.CINEMA: Reproduit un son unique tridimensionnel pour les films.NEWS: Améliore la voix des journaux télévisés et des commentaires sportifs.STEREO: Joue toutes les sources en stéreo.
SUBWOOFER	Vou陏vez régler la quantité de basse. Ce système sélectionne automatiquement le paramètre le moyen adapté en fonction du type de la source de lecture.LEVEL 1LEVEL 2: Par défaut pour la source audio 2 canauxLEVEL 3: Par défaut pour la source audio multicanalLEVEL 4Le paramétrage que vous effectuez est conservé et sera rappelé chaque fois que vous utiliserez le même type de source.
DIALOG	Régle le niveau du dialogue. LEVEL 1LEVEL 2LEVEL 3LEVEL 4"DIALOG" n'apparait pas sur l'afficheur lorsque "3D CLR DIALOG" est paramétré sur "OFF".
H.BASS	Renforce l'effet de basse harmonique. ON OFF
3D CLR Dialog	La fonction Mode Clarté des dialogues 3D créé un champ sonoresemblable au son provenant d'un écran de télévision et rend les dialogues plus clairs. ON:Surround 3D, Mode Clarté des dialogues et effet Dolby Virtual Speaker OFF:effet Dolby Virtual Speaker Le paramètre est remis sur "ON" chaque fois que vous allumez l'appareil principal.
DUAL AUDIO	Définissez quel est le mode préfééré du canal audio s'il y a deux modes audio reçus par ce système. M1:Principal M2:Seconde M1 + M2:Principal + Seconde Cet effet fonctionnera uniquement si la sortie audio du téléviseur ou du lecteur est paramétrée sur "Bitstream" et si "Dolby Dual Mono" est disponible dans la source audio.
AGC	Le contrôle automatique de gain évite lessons soudainementforts en réduisant automatiquement le niveau du son lorsque l'entrée est trop élevé. Cette fonction est adaptée pour une émission TV qui a une différence de niveau sonore. ON OFF Si le son n'est plus naturel, sélectionnez "OFF".
LOW VOL MODE	Améliorer lesdialogues lorsquelevolume est bas. ON OFF Sélectionnez "OFF" pour annuler cet effet si lesdialogues n'ont pas un son naturel lorsquelevolume est bas.

• Le paramètre par défaut est surligné. Les paramètres modifiés seront conservés jusqu'à ce qu'ils soient modifiés à nouveau, sauf indication contraire.

Format audio

Vous pouvez visualiser le format audio en cours.

Appuyez sur [SOUND] pendant plus de 4 s.

DOLBY DIGITAL	Dolby Digital est la source audio.
DTS	DTS® est la source audio.
PCM MULTI	La modulation d'impulsion codée linéaire est la source audio.
PCM	La modulation d'impulsion codée 2 canaux est la source audio.
ANALOG	La source audio est analogique.

• Le format audio s'affiche au bout d'environ 2 secondes.
• Aucun format audio ne s'affiche si l'entrée vers cet apparéil est Bluetooth®.

Menu configuration

1 Appuyez sur [SETUP] de façon répetée pour sélectionner l'élement de configuration.
2 Appuyez sur [▼] [▲] de façon répetée pour sélectionner le paramètre désiré puis appuyez sur [OK].

DIMMER	L'affichage disparait après 5 secondes d'inactivité. ON OEFF
BEEP	Un bip sonore se fait entendre lorsque vous touchez le commutateur sur l'appareil principal ou lorsque vous mettez en marche ou étaignez l'appareil. Ceci fonctionne aussi bien durant la mise en sourdine. ON OFF
AUTO POWER DOWN	L'appareil principal s'éteint automatiquement si aucune son n'entre ou si vous ne l'utilise paspendant environ 20 minutes. ON OFF Lorsque ceci est sélectionné, l'affichage montre "P.OFF 1" pour indiquer que l'appareil principal s'éteindra dans environ 1 minute.
VOL LIMITATION	Limite le volume de l'appareil principal à 50 lorsque vous l'allumez même si le volume été régle sur plus de 50 lorsqu'il a été étéint. ON OEFF
BLUETOOTH STANDBY	Cette fonction vous permet de connecter un dispositif Bluetooth® apparé lorsque l'appareil principal est en mode veille. ON OEFF L'appareil principal s'allumera automatiquement si vous connectez un dispositif Bluetooth® apparé. Si cette fonction est sur "ON" la consommation d'énergie en veille augmentera.

LINK MODE	Changez le mode de transmission afin de donner la priorité à la qualité de la transmission ou à la qualité du son. Assurez-vous que le dispositif Bluetooth® n'est pas connecté ("BLUETOOTH READY" est indiqué sur l'afficheur). MODE 1: Met l'accent sur la connectivité. MODE 2: Met l'accent sur la qualité du son.
VIERA LINK	Active la fonction VIERA Link. ON OFF Sélectionnez "OFF" si votre dispositif HDAVI Control ne fonctionne pas correctement avec ce système. ARC sera désactivé. Raccordez un cable audio optionnérique. Éteignez tous les dispositifs connectés puis remètées en marche après avoir changé la configuration.

• Le paramètre par défaut est surigné. Les paramétres modifiés seront conservés jusqu'à ce qu'ils soient modifiés à nouveau, sauf indication contraire.

Opérations liées au téléviseur (VIERA Link "HDAVI ControlTM")

Qu'est ce que VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" est une fonction pratique qui offre les opérations liées de cet apparéil, et un télévisueur Panasonic (VIERA) sous "HDAVI Control".

Vous pouvez utiliser cette fonction en connectant l'équipement à l'aide d'un cable HDMI. Lizez le mode d'emploi de l'équipement connecté pour des détails sur le fonctionnement.

Preparation

① Vérifiez que la connexion HDMI a été effectuee. ( 8,9)

(2) Sélectionnez les opérations "HDAVI Control" sur l'appareil connecté (ex., TV).

Pour des opérations "HDAVI Control" optimales changez les reglages suivants sur le TV*1 connecté.

• Définissez la configuration par défaut de l'enceinte de cet apparéil.
• Définisse la configuration de la sélection de l'enceinte de cet apparéil.

④ Allumez tous les apparèils compatibles “HDAVI Control” et sélectionnez l'entrée du téléviseur pour ce système afin que la fonction “HDAVI Control” marche correctement.
⑤ Si un dispositif est raccordé à la prise HDMI AV IN, démarrez la lecture pour vérifier que l'image s'affiche correctement sur le téléviseur.

Si la connexion ou la configuration est changée, repétez cette procédure.

※1 La fonction et la disponibilité de ces configurations peuvent varier selon le téléviseur. Rétéré-vous au mode d'emploi du téléviseur pour plus de détails.
※2 Si le télévisuer possede une configuration par défaut de l'enceinte parmi les éléments de configuration VIERA Link, besoin cet apparéil comme enceinte par défaut changera automatiquement la sélection de l'enceinte de cet apparéil.

• La fonction VIERA Link "HDAVI Control", basée sur les fonctions de commande fournies par HDMI, une norme industrielle connue sous le nom HDMI CEC (Consumer Electronics Control), est une fonction unique que nous avons développée et ajoutée. En tant que tel, son fonctionnement avec les appareils compatibles HDMI CEC d'autres fabricants ne peut être garantie.
• Cet apparéel prend en charge la fonction "HDAVI Control 5". "HDAVI Control 5" est la norme pour les apparéels compatibles HDAVI Control de Panasonic. Cette norme est compatible avec les apparéels HDAVI conventionnels de Panasonic.
• Veulillez vous reférer aux modes d'emploi individuels des apparèils d'autres fabricants prenatal en charge la fonction VIERA Link.

Que pouvez-vous faire avec le VIERA Link "HDAVI Control"

Pour être sur que le son est retransmis par ce système, allumez l'appareil principal en vous servant de la télécommande du téléviseur et en sélectionnant Home Cinéma dans le menu enceinte du menu VIERA Link. Les fonctions et les disponibilités des réglages peuvent varier selon le téléviseur. Consultez le mode d'emploi du téléviseur pour avoir plus de détails.

Contrôle d'enceinte

Vou puez专业化 le son doit être retransmis par les enceintes de cet apparéil ou celles du téléviseur en utilisant les réglages du menu TV.

Home-Cinéma

Ce système est actif.

• Lorsque l'appareil principal est en mode veille, changer les enceintes du téléviseur pour ce système dans le menu VIERA Link allumera automatiquement l'appareil principal.
• Vous pouvez contrôler le réglage du volume de ce système en utilisant la touche du volume ou "muet" de la télécommande du téléviseur.
• Si vous éteignez l'appareil principal, les enceintes du téléviseur s'activeront automatiquement.
• Le son sera automatiquement retransmit par ce système si le téléviseur est compatible avec VIERA Link "HDAVI Control 4" ou supérieur.

TV

Les enceintes du téléviseur sont actives.
- Le volume de cet apparéil est régèle à son minimum.

Commutation d'entrée automatique

Lorsque les commandes suivantes sont effectuees, I'appareil principal changera automatiquement I'entree pour la source correspondante.

Lorsque la lecture démarre sur un apparéil HDMI connecté.*3
Lorsque I'entree du televiseur ou le canal du televiseur est change.

*3 Si la configuration de sortie des enceintes sur le téléviseur est paramétrée sur ce système, le téléviseur et l'appareil principal s'allumeront automatiquelement (Power on link).

Power link inactif

Si le téléviseur est eteint, ce syste s'eteindra automatiquement egalement. (Cette fonction ne marche pas si Bluetooth ou AUX est la source.)

■ Fonction Automatic lip-sync

(pour HDAVI Control 3 ou supérieur)

Le délambda entre l'image et le son est ajusté automatiquement en ajustant un décalage à la sortie audio, vous permettant de bénéficiair d'un son sans a-coup pour l'image.

• Cela peut prendre jusqu'à 8 secondes pour que le son soit produit par ce apparériel après la mise en marche du téléviseur (VIERA). Vous pouvez réduire ces temps en utilisant un cable optionnéque. Si vous le faites, raccordez de nouveau le cable HDMI à une prise HDMI non compatible ARC du téléviseur (VIERA). ( 9)
• L'information de décai est automatiquement définie si le téléviseur est compatible VIERA Link "HDAVI Control 3" ou supérieur et le VIERA Link est régèle sur activé.

Le réglage cause un retard du son d'environ 0,04 seconde lorsqu'il est raccordé à un télévisueur Panasonic (VIERA) à l'aide de la fonction VIERA Link (HDMI) version 2 ou plus recente ou à un télévisueur d'une autre marque.

Dépannage

Avant de soliciter le SAV, faites les vérifications suivantes. Si le résultat de vos vérifications est douteux, ou si les solutions proposées dans le guide suivant ne permettent pas de résoudre le problème, consultez votre revendeur.

Si ce système ne fonctionne pas comme il faudrait, remette l'appareil sur son préréglage d'usine peut résoudre le problème.

Pour restaurer tous les réglages sur leur valeur d'usine.

1) Lorsque l'appareil principal est allumé, touchez [O/I] de ce dernier pendant plus de 4 s. ("RESET" apparait sur l'afficheur lorsque ce système est réinitialisé.)
② Éteignez l'appareil puis remettez-le en marche.
- Le code de la télécommande repasse sur "REMOTE 1" lorsque ce système est remis sur son prérglage d'usine. Pour changer le code de la télécommande, consultez "Code de la télécommande" ( 14) .

Fonctionnement général

Pas d'alimentation.

• Débranchez le cordon d'alimentation secteur pendant 10 s avant de le rebrancher.
• Àprous avoir allumé l'appareil principal, si celui-ci s'éteint immédiatement, débranche le cordon d'alimentation secteur et consultez votre revenueur.
• Si l'appareil principal ne s'allume pas lorsque vous allumez le télévisur (contrôle HDAVI), allumez l'appareil principal manuellement.

Si le problème persiste, consultez "HDMI" dans "Dépannage".

La télécommande ne fonctionne pas correctement.

• La pile est usee. Remplacez-la par une neue. ( 7)
• Il est possible que la feuille d'iso1ation n'est pas ete enlevee. Retireze la feuille d'iso1ation. ( 7)
• Àprous le remplacement des piles de la télécommande, il est possible qu'il faillie rédéfinir le code de cette-ci. (→ 14)
  Utilisez la télécommande dans un rayon de portee correct. ( 7)

L'appareil principalonne automatique sur le mode veille.

La fonction "AUTO POWER DOWN" est active.

L'appareil principal passera automatiquement sur le mode veille si aucune signal n'est reçu et si aucune opération n'est effectué pendant environ 20 minutes.

Consultez la page 18 pour désactiver cette fonction.

L'appareil principal est eteint si les enceintes du téléviseur sont selectionnées comme enceinte de contrôle.

Il s'agit d'une caractéristique normale en utilisant VIERA Link (HDAVI Control 4 ou supérieur). Pour plus de détails veuilles dire le mode d'emploi sur les caractéristiques d'économie d'énergie du téléviseur. ( 19)

Les commutateurs sur l'appareil principal ne fonctionnent pas.

[O/I], [VOL -], [VOL +], [INPUT], et [PAIRING] sur l'appareil principal sont des touches tactiles.

Touchez les commuteurs avec votre doigt. Ils peuvent ne pas fonctionner si vous utilisez vos ongles ou si vous portez des gants.

Irregularités de couleur sur le téléviseur CRT.

Si des irrégularités de couleur apparaissent sur le téléviseur, éteignez-le pendant environ 30 minutes et éloignez-le légrement de cet appeareil. Si cela ne règle pas le problème, éloignez cet appeareil du téléviseur.

HDMI

Cet apparéil ne fonctionne pas correctement.

Si le cable HDMI est connecté à la mauvaise prise (HDMI AV IN ou HDMI AV OUT) le système ne fonctionnera pas correctement. Éteignez l'appareil principal, débranchez le cordon d'alimentation secteur et reconnectectez le(s) cable(s) HDMI. ( 8,9)

Les opérations relatives au VIERA Link ne fonctionnent plus correctement.

• Verifiez les réglages de VIERA Link sur les appeareils connectés.
• Activez la fonction VIERA Link sur les dispositifs connectés.
• Choisissez ce système comme haut-parleur dans le menu VIERA Link du téléviseur.

• Avez-vous étéint le réglage VIERA Link? (⇒ 18)

• Si les connexions HDMI sont changées, après une coupure de courant ou après que le cable d'alimentation secteur ait eté enlevé, les opérations VIERA Link peuvent ne plus fonctionner correctement.

• Allumez tous les apparéils connectés au télévisueur à l'aide d'un cable HDMI puis allumez le télévisueur.

• Eteignez le réglage VIERA Link puis rallumez-le. Pour plus de détails consultez le mode d'emploi du téléviseur.
  Tandis que l'appareil principal et le téléviseur sont raccordes par le cable HDMI, allumez le téléviseur puis débranche le cordon d'alimentation secteur de l'appareil principal puis rebranche-ile.

Les premières secondes, le son n'est pas audible en utilisant la connexion HDMI.

Ceci peut survenir lors de la lecture d'un chapitre d'un DVD-Video. Changez le réglage de la sortie audio numérique sur l'appareil connecté de "Bitstream" à "PCM".

En utilisant un apparéil compatible HDMI d'une autre marque, ce système réagit de manière non désirée.

Les commandes du HDAVI Control peuvent utiliser un signal différent selon la marque de l'appareil. Dans ce cas, désactive ZIERA Link. ( 18)

Lorsque l'appareil principal est allumé ou eteint, le son et la video sont temporairement desactivés.

Lorsque l'appareil principal est allumé ou étant il est normal que le son et la video soit temporairement déactivés. Il ne s'agit pas d'un dysfonctionnement. Ceci peut survenir lorsque le dispositif qui est raccordé, via HDMI, ne prend pas en charge la fonctionnalité VIERA Link de Panasonic (HDAVI Control 3 ou plus récent).

Les images provenant de ce système n'apparaissent pas sur le téléviseur.

Lors d'une retransmission en 60p (4K), les images peuvent être déformées en fonction du cable HDMI. Utilisé un cable HDMI Haut Débit pouvant supporter une bande passante de 18 Go ps.

Bluetooth®

L'appairage ne peut pas etre effectue.

Vérifiez l'etat du dispositif Bluetooth®.

Le dispositif ne peut pas etre connecte.

L'appaillage du dispositif a échéoué ou l'enregistrement a été remplaced. Essayez d'appairer de nouveau le dispositif. ( 13)
- Ce système pourrait être connecté à un dispositif différent. Déconnectez l'autre dispositif et essayez d'appailler de nouveau le dispositif.

Le dispositif est connecté mais le son n'est pas perché à travers ce système.

Pour certains dispositif avec Bluetooth® incorpore, vous neveze définiir manuellement la sortie du son sur "SC-HTE200". Lizez le mode d'emploi du dispositif pour avoir des détails.

La connexion est interrompue.

Le son est coupé/le son est haché/il y a beaucoup de bruits parasites.

• Retirez tous les obstacles se trouvant entre l'appareil principal et le dispositif.
• D'autres dispositifs utilisant la bande de fréquence 2,4 GHz (routeurs sans fil, four à micro-ondes, téléphones sans fil, etc.) créent des interférences. Rapprochez le dispositif Bluetooth de l'appareil principal et éloignée-le des autres dispositifs.
• Sélectionnez "MODE 1" pour stabiliser la communication. (⇒ 18)

Si ce qui précède n'a pas régèle le problème, vous pouvèz être en mesure de le régler en reconnectcant cet apparériel et le dispositif Bluetooth®. (⇒ 13)

La Connexion One-Touch (fonctionnalité NFC) ne marche pas.

Assurez-vous que l'appareil principal et la fonctionnelle NFC du dispositif sont allumés. ( 13,14)
- Changez la position de contact du dispositif Bluetooth® ou de l'appareil principal puis touche de nouveau la zone tactile NFC.

Audio

Pas de son (ou image).

• Désactive la fonction "muet". (⇒ 15)
• Vérifiez les connexions des autres appareils. ( 8 - 10)
  Assurez-vous que le signal audio reçu est compatible avec cet apparéil. ( 24)
• Eteigneze cet apparéil et rallumez-le.

• Si l'appareil principal est raccordé au téléviseur uniquement à l'aide d'un cable HDMI, assurez-vous que la prise HDMI du téléviseur est labélisée "HDMI (ARC)". Si ce n'est pas le case, raccordez à l'aide d'un cable audio optionnéique. ( 8,9)

• Si l'appareil principal est raccordé à un téléviseur Panasonic et allumé à l'aide de la télécommande ou de la touche de l'appareil principal, le son pourrait ne pas être retransmis par ce système. Dans ce cas, allumez l'appareil principal en utilisant la télécommande du téléviseur. (→ 19)

• Si les connexions sont correctes, il peut y avoir un problème avec les cables. Effectuez de nouveau les connexions à l'aide de cables différents.
• Vérifiez les réglages de la reproduction audio sur l'appareil connecté.

Le double son ne peut pas etre changé de principal à secondaire.

Si le son reçu de l'appareil connecté n'est pas en "Dolby Dual Mono" ou si le réglage de sortie n'est pas "Bitstream", le réglage ne peut pas être change à partir de ce système. Changez le réglage sur l'appareil connecté.

Le volume est bas lorsque vous allumez l'appareil principal.

"VOL LIMITATION" est actif.

Si l'appareil principal est eteint avec le volume regle sur la grande moitié (supérieure à 50), l'appeareil principal baissera automatiquement le volume en le mettant au milieu (50) lorsque l'appeareil principal est allumé. ( 18)

Le dialogue est trop persistant ou si le son du dialogue n'est pas naturel.

Cet appeareil possède une fonction qui permet au dialogue de dessortir lorsque le volume est bas. (⇒ 17)

Le son est en retard sur l'image.

En fonction du téléviseur, si cet apparéil est connecté via Bluetooth®, le son retransmis par cet apparéil peut être en retard sur l'image du téléviseur. Raccordez cet apparéil et le téléviseur à l'aide d'un cable HDMI/câble audio optionnéque. (⇒ 8, 9)

Le son s'arrête.

L'alimentation de l'appareil principal se coupe automatiquement.

(Lorsque l'appareil principal détecte un problème, une mesure de sécurité s'active et l'appareil principal passée automatiquement en mode veille.)

• Il y a un problème avec l'amplificateur.
  Est-ce que le volume est extrementement elevated? Si oui, baissez le volume.
• Est-ce que cet apparéil est place dans un endroit très chaud?

Si oui, mettez l'appareil dans un endroit plus frais et attendez quelques instants puis essayez de le rallumer.

Si le problème persististe, vérifie l'afficheur, éteigneze ce système, débranchez le cordon d'alimentation secteur et consultez votre revendeur. Rappelez-vous de ce qui été indiqué sur l'afficheur pour en informer le revendeur.

Affichages sur l'appareil principal

"F61"

• Il y a un problème avec l'amplificateur de ce système.
• Debranchché le cordon d'alimentation secteur et consultez le revendeur.

"F70 HDMI"/"U701"/"U703"

• Vérifiez la connexion HDMI.
• Éteignez l'appareil principaluisrallumez-le.
• Debranchez le cable HDMI.

“F76”

• Il y a un problème avec l'alimentation.
• Débranchez le cordon d'alimentation secteur et consultez le revenieur.

“U704”

• Ce système recoit un signal video d'un format qu'il ne prend pas en charge provenant de la source entrante.

• Modifiez le paramètre de la résolution video sur le dispositif raccordé. (Consultez le mode d'emploi du dispositif.)

• S'il n'y a pas d'image, branchez le dispositif directement sur le téléviseur pour modifier les paramétres.

“U705”

• La prise HDMI du téléviseur branchée à l'appareil principal ou les paramètres du téléviseur ne sont pas compatibles avec la source de lecture HDCP 2.2.

Assurez-vous de brancher la prise compatible HDCP 2.2 du téléviseur.
Assurez-vous que le paramètre HDMI HDCP du téléviseur correspond à HDCP 2.2.

(Consultez le mode d'emploi du téléviseur.)

"REMOTE " (" " représenté un chiffre.)

La télécommande et cet appeareil utilisens des codes differents. Changez le code de la telecommande.

(⇒ 14)

À propos de Bluetooth®

Panasonic n'assume aucune responsabilité quant aux données et/ou aux informations qui pouraient etre compromiseses pendant une transmission sans fil.

Fréquence de la bande utilisée

Ce système utilise une bande de fréquence de 2,4 GHz.

Certification de cet apparéil

• Ce système est conforme aux limitations de fréquence et a obtenu une certification relative au règlement en vigueur sur les fréquences, par conséquence, une autorisation de détention d'appareil sans fil n'est pas nécessaire.

• Les actions suivantes sont punies par la loi dans certains pays:

• Demontage ou modification de l'appareil.
  Suppression des indications de specifications.

Limits d'utilisation

• La transmission sans fil et/ou l'utilisation avec tous les apparèels équipés de la technologie Bluetooth® n'est pas garantie.
• Tous les dispositifs doivent se conformer aux normes définies par Bluetooth SIG, Inc.
• En fonction des caractéristiques et des paramètres d'un dispositif, la connexion peut échouer ou bien certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctionnalités de sécurité Bluetooth. Mais en fonction de l'environnement et/ou des paramètres, cette sécurité peut être insuffisante. Utilisez avec précaution la transmission sans fil des données vers cet apparéil.
• Ce système ne peut pas transmettre de données vers un dispositif Bluetooth®.

Ported utilisation

Utilisez ce dispositif à une portée maximale de 10m La portee peut diminuer en fonction de I'environnement, des obstacles ou des interférences.

Interférences provenant d'autres dispositifs

• Ce système peut ne pas fonctionner correctement et des problèmes comme des parasites ou des coupures du son peuvent être causés par les interférences des ondes radio lorsque l'appareil principal seouve trop pres des dispositifs Bluetooth® ou des dispositifs qui utilise la bande de fréquence de 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station de diffusion proche, etc. sont trop fortes.

■ Usages prévus

• Ce système est prévu uniquement pour une utilisation normale et générale.
• N'utilisez pas ce système prés d'un équipement ou dans un environnement sensible aux interférences des ondes radio (exemple: aéroports, hôpitaux, laboratoires, etc.).

Entretien de l'appareil

Nettoyez ce système à l'aide d'un chiffon doux et sec

• Si la saleté est importante, imbibez un chiffon d'eau et essorez-le bien avant d'enlever la saleté, puis séchez à l'aide d'un chiffon sec.
• Pour nettoyer l'enceinte, utilisez un chiffon fin. N'utilise pas de tissus ou autre matieres (serviettes, etc.) qui peluchent. De petites particules peuvent rester coincées dans le cache de l'enceinte.
• N'utilisez jamais d'alcool, de diluant pour peinture ni de benzine pour nettoyer ce système.
• Avant d'utiliser un chiffon traité chimiquement, lisez attentivement les instructions livrées avec le chiffon.

Pourmettreaurebutoudonnercesysteme

L'appareil principal peut conserver les informations de configuration de l'utilisateur. Si vous mettez au rebut ou donner l'appareil principal, effectue la procEDURE perceptant de remetre tous les parametres sur leur valeur d'usine afin de supprimer ces informations de configuration. (⇒ 20, "Pour restaurer tous les réglages sur leur valeur d'usine.")

• L'histoire des opérations peut être enregistré dans la mémoire de l'appareil principal.

Licences

Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic, et le symbole double-D sont des marques déposées de Dolby Laboratories.

Pour les brevets DTS, visitez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le Symbole, & DTS et le Symbole ensemble sont des marques déposées, et DTS Digital Surround est une marque de DTS, Inc. © DTS, Inc. Tous Droits Réservés.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées ou enregistrées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

HDAVI Control™ est une marque de commerce de Panasonic Corporation.

Le nom et la marque Bluetooth® ainsi que les logos sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est effectué sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

Google Play et Android sont des marques de Google Inc.

Specifications

SECTION

AMPLIFCATEUR

Sortie d'alimentation RMS (non simultané)

Canal avant (Can. G, D)

50 W par canal (1 kHz, 10 %, 6 Ω)

Canal caisson de basse

100 W par canal (100 Hz, 10%, 3 Ω)

Puissance RMS totale

200W

SECTION PRESE

HDAVI Control

Cet apparéil supporte la fonction "HDAVI Control 5".

Entree HDMI AV (BD/DVD)

1

Prise d'entree

Type A (19 broches)

Sortie HDMI AV (TV (ARC))

1

Prise de sortie

Type A (19 broches)

Entrée Audio Numérique (TV)

Entrée optionnaire

Prise optique

Fréquence d'échantillonnage

Uniquement pour la maintenance.

Entrée audio analogue

Entree audio

Type prise, fiche jack (1 système)

GENERAL

Puisance absorbée

54W

En veille

Lorsque "veille réseau" ^**1 est "OFF"

Environ 0,4 W

Lorsque "veille réseau" est "ON"

Environ 3,0 W

Alimentation electrique

CA 220 V à 240 V, 50 Hz

Dimensions (L× H× P)

600mm× 63mm× 365mm

Poids

Environ 5,9 kg

Plage de température de service

0^ +40^

Plage d'humidité de service

20% à 80% RH (sans condensation)

SECTION ENCEINTES

Enceinte avant (Integree, G/D)

Gamage etendue

3,8cm× 9 cm type conique × 1 /canal

(Type bass reflex)

Caissons de basse (incorpores)

woofer (Haut-parleur des graves)

8 cm type conique × 2

(Type bass reflex)

SECTION Bluetooth®

\section*{Caracteristiques du système Bluetooth®}

Bluetooth® Ver.2.1 +EDR

Classification de l'équipement sans fil

Classe 2 (2,5 mW)

Profils pris en charge

A2DP

Bande de fréquence

Bande FH-SS 2,4 GHz

Distance d'action

Environ 10 m Ligne de Mire*2

Codec pris en charge

SBC

• Les caractéristiques peuvent faire l'objet de modifications sans préavis.
• Le poids et les dimensions sont approximatifs.
• La distorsion harmonique totale est mesure par un analyseur de spectre numérique.

※ 1 La "veille reseau" se fait pour la "BLUETOOTH STANDBY" ainsi que pour le "VIERA LINK".
※ 2 Perspective de la distance de communication. Mesures de l'environnement.

(Temperature 25^ , Hauteur 1,0 m)

Sadan udskiftes et knapbatteri

Batterity: CR2025 (lithiumbatteri)
