Marca	Panasonic
Modelo	SC-HTE200EG
Tipo de producto	Barra de sonido con subwoofer integrado
Dimensiones (L × A × P)	600 mm × 63 mm × 365 mm
Peso	Aproximadamente 5,9 kg
Alimentación	CA 220 V – 240 V, 50 Hz
Consumo eléctrico	54 W (en funcionamiento); reposo: 0,4 W (sin reposo de red), 3,0 W (con reposo de red)
Potencia total RMS	200 W (frontal: 50 W × 2, subwoofer: 100 W × 1)
Conectividad	HDMI (ARC/entrada), óptico, AUX (jack de 3,5 mm), Bluetooth® 2.1+EDR, NFC
Formatos de audio compatibles	Dolby Digital, DTS, PCM (2 canales y multicanal), analógico
Funciones de sonido	Modos de sonido (Estándar, Estadio, Música, Cine, Noticias, Estéreo), subwoofer ajustable, diálogo claro, graves armónicas, AGC, modo de volumen bajo
Funciones inteligentes	VIERA Link (HDAVI Control 5), HDMI ARC, Bluetooth en espera, NFC One-Touch, apagado automático, limitación de volumen
Visualización	Pantalla integrada con atenuación automática
Control remoto	Sí (con pila de botón CR2025)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar alcohol, diluyente ni bencina.
Seguridad	Superficie de vidrio templado (cuidado con golpes); no exponer a la humedad ni a llamas; usar la pila de botón con precaución (riesgo de ingestión)
Reparabilidad	No abrir ni reparar por sí mismo. Contactar a personal calificado. Es posible restablecer los ajustes de fábrica (tocar [O/I] 4 s).
Accesorios incluidos	Control remoto con pila, cable de alimentación de CA
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	20 % a 80 % HR (sin condensación)

Preguntas frecuentes - SC-HTE200EG PANASONIC

¿Cómo conectar mi dispositivo por Bluetooth a la barra de sonido?

Presione el botón PAIRING en la barra o en el control remoto para seleccionar la fuente Bluetooth. Luego, seleccione SC-HTE200 en la lista de dispositivos Bluetooth de su dispositivo. Si se solicita una contraseña, ingrese 0000.

¿Cómo usar la conexión NFC (One-Touch)?

Active la función NFC en su dispositivo Android (versión 4.1 o superior; para versiones anteriores, instale la aplicación Panasonic Music Streaming). Acerque su dispositivo al área táctil NFC [Z] en la barra de sonido hasta que escuche un pitido. La conexión Bluetooth se establece automáticamente.

¿Qué hacer si el sonido se corta o entrecorta en Bluetooth?

Aleje la barra de sonido de otros dispositivos que usen la banda de 2,4 GHz (routers, microondas). En el menú de configuración, ajuste LINK MODE a MODE 1 para priorizar la estabilidad de la conexión.

¿Cómo activar o desactivar el apagado automático?

Presione el botón SETUP varias veces hasta que aparezca AUTO POWER DOWN, luego seleccione ON u OFF con los botones [▼]/[▲] y confirme con [OK]. Por defecto, el dispositivo se apaga después de 20 minutos de inactividad.

¿Cómo ajustar la limitación de volumen?

En el menú de configuración, seleccione VOL LIMITATION y elija ON para limitar el volumen a 50 al encender. Esta función evita un volumen demasiado alto al inicio.

¿Cómo usar la función VIERA Link?

Asegúrese de que la barra de sonido esté conectada al televisor mediante un cable HDMI compatible con ARC. Active VIERA LINK en el menú de configuración (ajuste por defecto: ON). En el televisor Panasonic, seleccione la barra de sonido como altavoz en el menú VIERA Link. Así podrá controlar el volumen y el encendido desde el control remoto del televisor.

¿Cómo limpiar la barra de sonido?

Use un paño suave y seco para limpiar la superficie. Si la suciedad es persistente, humedezca ligeramente el paño con agua, limpie y seque con un paño seco. No use nunca alcohol, diluyente ni bencina. Para el altavoz, use un paño que no suelte pelusa.

¿Cómo restablecer la barra de sonido a los ajustes de fábrica?

Encienda la barra de sonido, luego toque el botón [O/I] en el aparato principal durante más de 4 segundos. La pantalla muestra RESET. Apague y vuelva a encender el dispositivo. Nota: el código del control remoto vuelve a REMOTE 1.

¿Por qué no hay sonido a través de HDMI ARC?

Verifique que el cable HDMI esté conectado al puerto marcado HDMI (ARC) del televisor. Asegúrese de que la función HDMI ARC esté activada en los ajustes del televisor. En la barra de sonido, verifique que la fuente esté en TV. Si es necesario, use un cable de audio óptico como complemento.

¿Cómo reemplazar la pila del control remoto?

El control remoto usa una pila de botón de litio tipo CR2025. Abra el compartimiento, retire la pila usada e inserte la nueva con el símbolo (+) hacia arriba. Respete la polaridad. Mantenga la pila fuera del alcance de los niños.

MANUAL DE USUARIO SC-HTE200EG PANASONIC

Instrucciones de funcionamiento

Sistema de Cine en Casa

Instrucciones de uso

Sistema de audio para cine en casa

Manual de instrucciones

- Compatible con 3D

■ Cuando se selecciona "BD/DVD"

Le agradecemos haber adquirido este producto.

Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para usarlo en el futuro.

Acerca de las descripciones en este manual de instrucciones

Las páginas de consulta se indican del siguiente modo: → ○○. Las etiquetas en este aparato y el mando a distancia se indican con [O] en estas instrucciones de funcionamiento. Las ilustraciones que se muestran pueden ser distintas a las de su aparato. - Las operaciones en estas instrucciones de funcionamiento se describen con un mando a distancia, pero es posible realizar las operaciones en el subwoofer activo si los colores son los mismos.

Eliminación de Aparatos Viejos y de Pilas y Baterías

Solamente para la Unión Europea y países con sistemas de reciclado

Estos símbolos en los productos, su embalaje o en los documentos que los acompañen significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas, llévelos a los puntos de recogida de acuerdo con su legislación nacional.

Si los elimina correctamente, ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida y reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo debajo):

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

C€ 0560

Declaración de conformidad (DoC, por sus siglas en inglés)

Por la presente, "Panasonic Corporation" declara que este producto se incluye en conformidad con los requisitos esenciales y otras disposiciones relevantes de la Directiva 1999/5/EC.

Los clientes pueden descargar una copia de la DoC original para nuestros productos R&TTE desde nuestro servidor Doc: http://www.doc.panasonic.de

Este producto se encuentra diseñado para el consumidor general. (Categoría 3)

Precauciones de seguridad

AVISO

Unidad

• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• No exponga esta unidad a la lluvia, humedad, goteo o salpicaduras.
• No coloque objetos llenos con líquidos, como floreros, sobre esta unidad.
• Use solamente los accesorios recomendados.
• No saque las cubiertas.
• No repare esta unidad usted mismo. Consulte al personal de servicio calificado para la reparación.

Cable de alimentación de CA

• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• Asegúrese de que el voltaje de alimentación corresponda al voltaje impreso en esta unidad.
• Inserte completamente el enchufe del cable de alimentación en la toma de CA.
• No tire, doble o coloque elementos pesados sobre el cable de alimentación.
• No manipule el enchufe con las manos mojadas.
• Agarre el cuerpo del enchufe del cable de alimentación al desconectar el enchufe.
• No use un enchufe del cable de alimentación o toma de CA dañado.
• El enchufe de conexión a la red eléctrica es el dispositivo de desconexión. Instale esta unidad de forma que el enchufe de conexión a la red eléctrica pueda desenchufarse de la toma de forma inmediata.

Batería tipo botón (Batería de litio)

• Riesgo de incendio, explosión o quemaduras. No cargue, desarme, caliente a más de 60 °C ni incinere.
• Mantenga la pila tipo botón fuera del alcance de los niños. No la ponga nunca en la boca. Si alguien la traga, llame a un médico.

ADVERTENCIA

Unidad

• No coloque objetos con llama descubierta, una vela por ejemplo, encima de la unidad. Esta unidad puede tener interferencias de radio causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre la unidad y el teléfono móvil. Esta unidad ha sido diseñada para ser utilizada en climas moderados.

Ubicación

• Coloque esta unidad sobre una superficie pareja.
• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• Para mantener bien ventilada esta unidad, no la instale nunca en un estante de libros, mueble empotrado u otro espacio de dimensiones reducidas.
• No obstruya las aberturas de ventilación de la unidad con periódicos, manteles, cortinas u objetos similares.
• No exponga esta unidad a la luz solar directa, altas temperaturas, mucha humedad y vibración excesiva.

Batería tipo botón (Batería de litio)

• Existe un día de explosión si la batería no se reemplaza correctamente. Reemplace sólo con el tipo recomendado por el fabricante.
• Insertar con los polos alineados.
• La mala manipulación de las baterías puede causar una pérdida de electrolito y pueda causar un incendio.
• Retire la batería si piensa no usar el mando a distancia durante un periodo largo de tiempo. Almacene en lugares oscuros y frescos.
• No caliente ni exponga las pilas a las llamas.
• No deje la(s) batería(s) en un automóvil expuesto a la luz solar directa por un periodo prolongado de tiempo con las puertas y ventanas cerradas.
• Al desechar las baterías, comuníquese con sus autoridades locales o distribuidores y pregunte por el método de eliminación correcto.

Índice

Precauciones de seguridad 3

Antes del uso

Artículos suministrados 5

Este sistema (SC-HTE200) 5 Accesorios 5

Guía de referencia de control 6

Este sistema (parte frontal) 6 Este sistema (parte trasera) 6

Mando a distancia 7

Cómo empezar

Conexiones 8

Conexión con el televisor 8 Conexión desde un dispositivo compatible con HDMI 9 Conexión desde otro dispositivo (AUX) 10 Cable de alimentación de CA 10

Ubicación 11

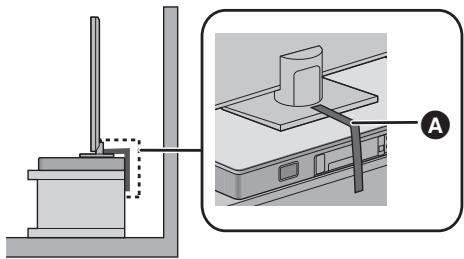

Precauciones de seguridad 11 Evitar los vuelcos 12

Sincronización Bluetooth 13 Conexión a un dispositivo Bluetooth® sincronizado 13 Conexión de un solo toque (conexión vía NFC) 13

Código del mando a distancia 14

Operaciones

Uso de este problema 15

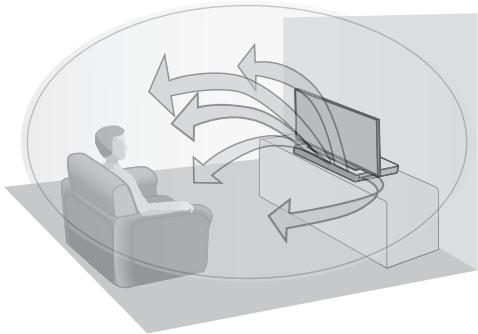

Sonido 3D 16

Menú de sonido 16

Formato del audio 17

Menú de configuración 18

Operaciones entrelazadas con el televisor

(VIERA Link "HDAVI ControlTM") 19

Referencias

Resolución de problemas 20

Acerca de Bluetooth 23

Cuidados de la unidad 23

Licencias 23

Especificaciones 24

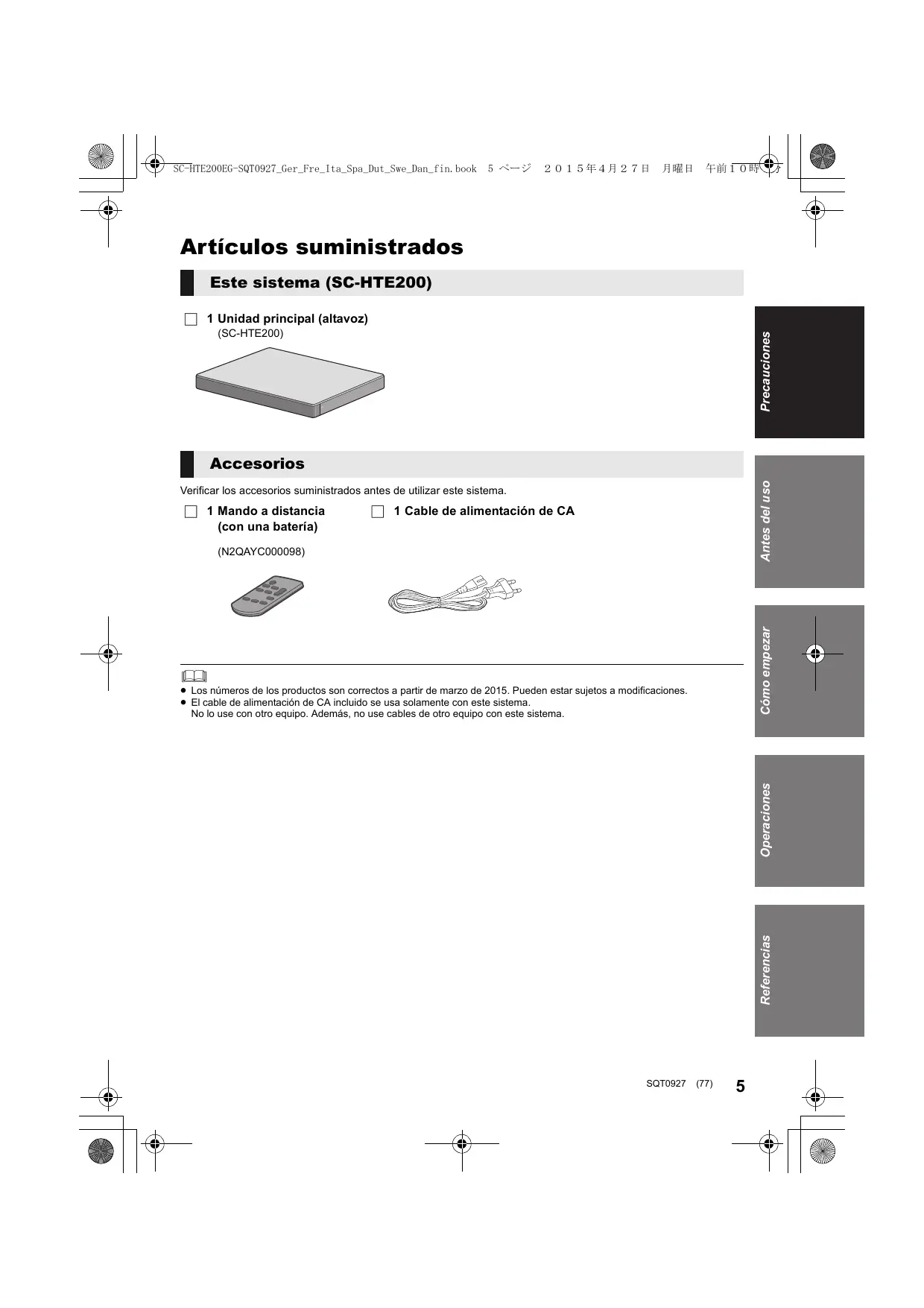

Artículos suministrados

Este producto (SC-HTE200)

1 Unidad principal (altavoz) (SC-HTE200)

Accesorios

Verifique los accesorios suministrados antes de utilizar este sistema.

1 Mando a distancia (con una batería)

1 Cable de alimentación de CA

(N2QAYC000098)

• Los nombres de los productos son correctos a partir de 2015. Pueden estar sujetos a modificaciones.
• El cable de alimentación de CA incluido se usa solamente con este sistema. No lo use con otros equipos. Además, no use cables de otros equipos con este sistema.

Guía de referencia de control

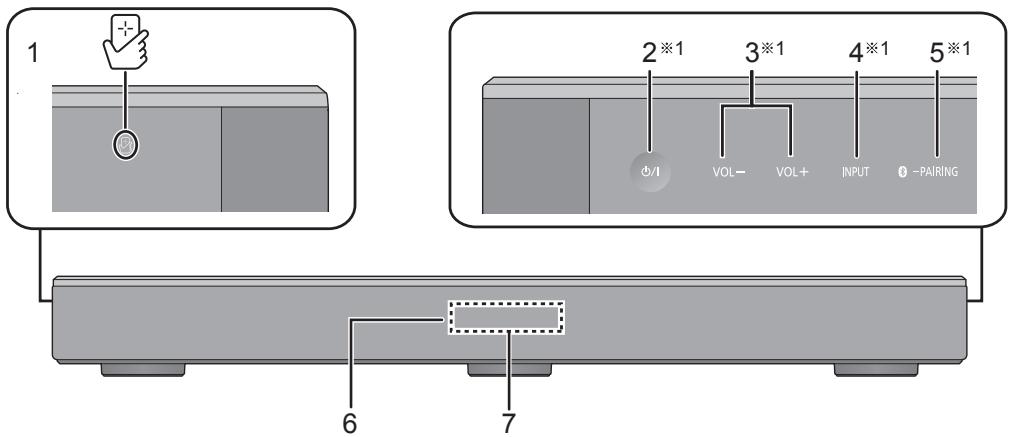

Este panel (parte frontal)

1 [3] Área de toque NFC (⇒ 13, 14) 2 [B/I] Interruptor de espera/encendido (B/I)

Toque para cambiar el dispositivo de estado encendido a modo de espera o viceversa. En modo de espera, el dispositivo sigue consumiendo una pequeña cantidad de energía.

3 [VOL -] [VOL +] Ajuste el volumen de este sistema (⇒ 15)

4 [INPUT] Seleccione la fuente de entrada (⇒ 15) 5 [PAIRING]

• Seleccione el dispositivo Bluetooth® como la fuente (⇒ 15)
• Sincronización Bluetooth® (⇒ 13)
• Desconexión del dispositivo Bluetooth® (⇒ 13)

6 Sensor de señal del mando a distancia (⇒ 7)

7 Pantalla

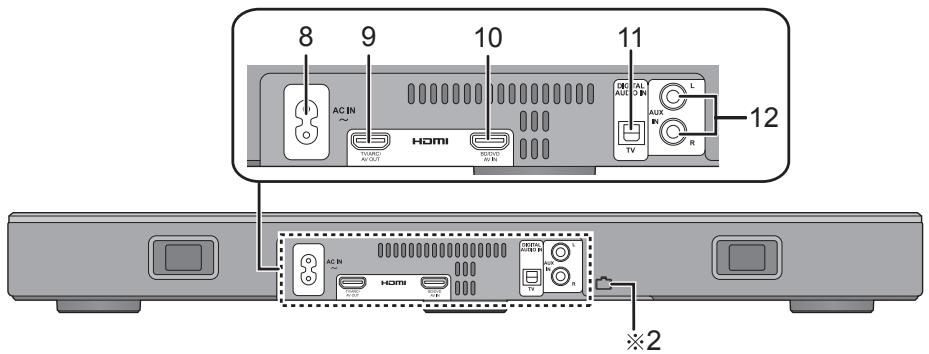

Este problema (parte trasera)

8 Terminal AC IN (⇒ 10) 9 Terminal HDMI AV OUT (TV (ARC))

(compatible con ARC) (⇒ 8, 9)

10 Terminal HDMI AV IN (BD/DVD) (⇒ 9)

11 Terminal OPTICAL DIGITAL AUDIO IN (TV) (⇒ 9) 12 Terminal AUX IN (⇒ 10)

※1 Estos interruptores funcionan con solo tocar las marcas. Cada vez que se toca el interruptor, sonará un pitido. El pitido puede desactivarse. (⇒ 18) ※2 Puerto USB (para el uso del servicio solamente)

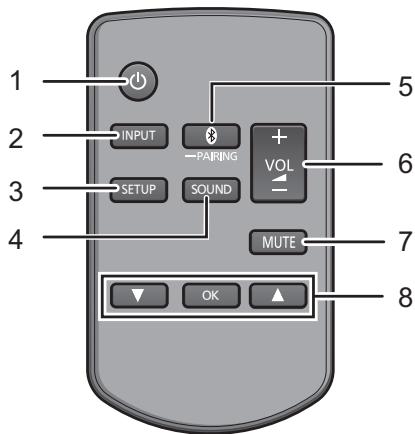

Mando a distancia

1 [D] Enciende o apaga la unidad principal (⇒ 15) 2 [INPUT] Selecciona la fuente de entrada (⇒ 15) 3 [SETUP] Selecciona el menú de instalación (⇒ 18) 4 [SOUND] Selecciona el menú de sonido (⇒ 16, 17) 5 [PAIRING]

• Selecciona el dispositivo Bluetooth® como la fuente (⇒ 15)
• Sincronización Bluetooth® (⇒ 13)
• Desconexión del dispositivo Bluetooth® (⇒ 13)

6 [VOL -] Ajusta el volumen de este sistema (⇒ 15) 7 [MUTE] Silencia el sonido (⇒ 15) 8 [▼][OK][▲] Selecciona y confirma la opción

■ Antes de usar por primera vez

Saque la hoja de aislamiento A

• Deseche la hoja de aislamiento de forma responsable.

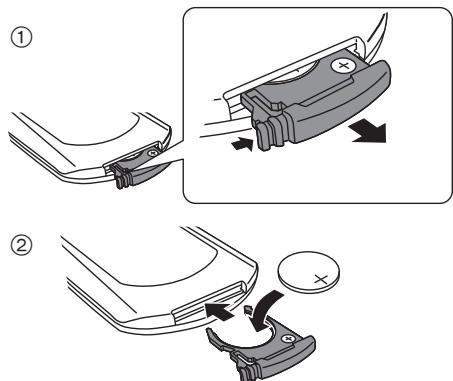

Para reemplazar una batería tipo botón

Tipo de batería: CR2025 (Batería de litio)

• Coloque la batería tipo botón con su marca (+) hacia arriba.

Sobre el sensor de señales del mando a distancia

El sensor de señales del mando a distancia está ubicado en la unidad principal.

• Use el mando a distancia dentro del rango de funcionamiento correcto.

Distancia: En aprox. 7 m directamente en frente. Ángulo: Aprox. 30° a la izquierda y derecha

Sensor de señal del mando a distancia

Conexiones

• Antes de hacer la conexión, apague todos los equipos y lea los manuales de instrucciones apropiados.

No conecte el cable de corriente de CA si no se han finalizado todas las demás conexiones.

HDMI (Interfaz multimedia de alta definición)

• La conexión HDMI es compatible con VIERA Link "HDAVI Control" (⇒ 19) si se utiliza con un TV Panasonic que sea compatible.
• Use cables HDMI de Alta Velocidad compatibles con ARC. No puede utilizar cables que no cumplan con la HDMI.
• Se le recomienda utilizar un cable HDMI de Panasonic.

Pasaje de HDMI en espera

Incluso si la unidad principal está en el modo en espera, la señal de audio o video del dispositivo conectado al terminal HDMI AV IN se enviará al TV conectado al terminal HDMI AV OUT (el sonido no saldrá de este sistema).

- Compatibilidad con 3D

Compatible con el TV FULL HD 3D y el reproductor de Blu-ray Disc.

• La unidad principal puede pasar la señal de la BCHD de un reproductor de Blu-ray Disc compatible con 3D a un TV FULL HD 3D.

- Compatibilidad 4K/60p

Compatible con un televisor 4K Ultra HD y un reproductor Blu-ray Disc.

• Este sistema puede transmitir los contenidos 4K de un equipo compatible con 4K a un televisor 4K Ultra HD.
• Cuando conecte un equipo compatible con 4K y un televisor 4K Ultra HD, utilice cables HDMI de alta velocidad que admitan un ancho de banda de 18 Gbps.

Conexión con el televisor

1 Verifique si el terminal HDMI del TV tiene una etiqueta que dice "HDMI (ARC)".

La conexión difiere de la etiqueta impresa al lado del terminal HDMI.

Etiqueta "HDMI (ARC)": Conexión A

Sin etiqueta "HDMI (ARC)": Conexión B

¿Qué es ARC?

ARC es la abreviatura de Canal de retorno de audio, también conocido como HDMI ARC. Se refiere a una de las funciones de HDMI. Cuando conecta la unidad principal al terminal con la etiqueta que dice "HDMI (ARC)", ya no se requiere el cable óptico de audio digital que se requiere generalmente para escuchar el sonido del TV y las imágenes y sonidos del TV se pueden disfrutar con un cable HDMI simple.

2 Realice la conexión.

• Cuando usa el cable de audio digital óptico, inserte la punta correctamente en el terminal.

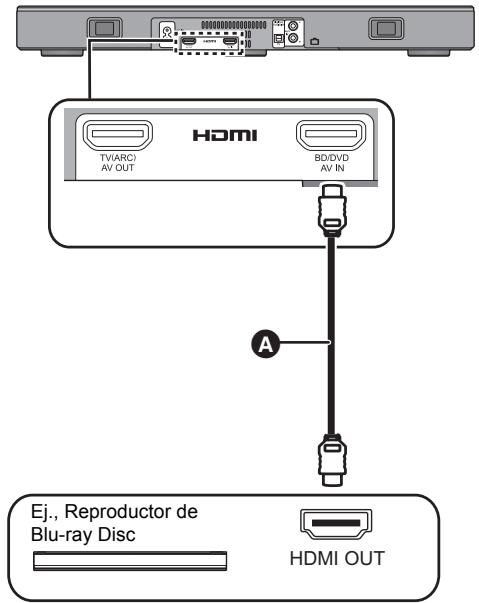

Conexión desde un dispositivo compatible con HDMI

Puede dirigir la señal de audio desde el reproductor de Blu-ray Disc conectado, reproductor de DVD, decodificador, etc. a este sistema.

Preparación

• Conecte la unidad principal al TV. (⇒ 8)

A Cable HDMI

• Para los ajustes necesarios, refiérase a las instrucciones de funcionamiento del dispositivo compatible HDMI conectado, para producir las señales de video y audio.
• Cuando conecte un equipo compatible con 4K y un televisor 4K Ultra HD, utilice cables HDMI de alta velocidad que admitan un ancho de banda de 18 Gbps.

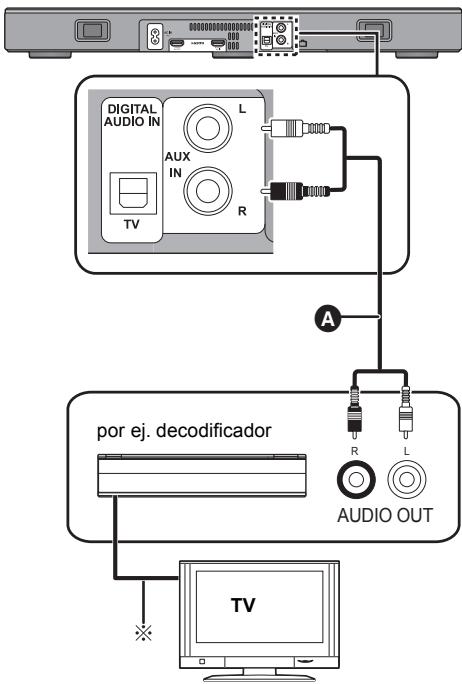

Conexión desde otro dispositivo (AUX)

Puede conectar dispositivos como grabadoras Blu-ray Disc, grabadoras de DVD, videoconsolas o decodificadores.

A Cable de audio

※ Consulte las instrucciones de funcionamiento de los respectivos dispositivos para la conexión óptima.

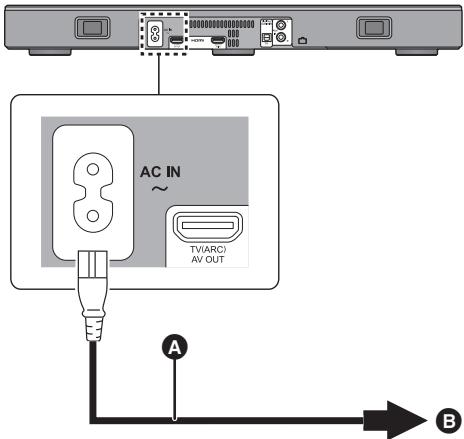

Cable de alimentación de CA

• Conecte solamente cuando haya finalizado todas las demás conexiones.

A Cable de alimentación de CA (suministrado) A una toma de corriente de casa

• Este sistema consume corriente CA (⇒ 24) incluso cuando está apagado. Para ahorrar energía, si no va a usar este sistema durante mucho tiempo, desenchúfelo del tomacorriente de alimentación principal.

Ahorro de energía

Esta unidad principal está diseñada para conservar su consumo de energía y ahorrar energía.

• La unidad principal cambia automáticamente al modo en espera cuando no detecta una señal y no se realiza ninguna operación durante 20 minutos aproximadamente. Consulte la página 18, "AUTO POWER DOWN" para desactivar esta función.

Ubicación

Advertencia

• Asegúrese de que el televisor está en posición vertical y no inclinado cuando lo coloque encima de este aparato. Tampoco coloque objetos pesados sobre este aparato, ni intente subirse en él. Preste mucha atención cuando haya niños cerca.

Esto podría ocasionar vuelcos, roturas o lesiones.

• Mover el televisor sobre la superficie de este aparato podría provocar arañazos en la superficie de este aparato. Levante el televisor cuando necesite moverlo.
• En la parte superior de este aparato se ha utilizado vidrio templado. Un uso incorrecto podría causar que el vidrio se rompiese provocando posibles daños personales.
• Tenga cuidado de no arañar el vidrio de la superficie de este aparato con objetos puntiagudos o afilados.
• Tenga cuidado de no golpear el vidrio de la superficie de este aparato, de no dejar caer objetos puntiagudos sobre él y de que no sufra sacudidas.
• Si el vidrio templado se usa durante un periodo prolongado antes de que haya sido arañado, los arañazos podrán hacerse mayores y finalmente hacer que el vidrio se rompa.
• En casos muy excepcionales, el cristal superior de este aparato podrá romperse de manera natural. Si el cristal se rompe, no lo toque con las manos. Podrían producirse daños personales.
• Tenga cuidado cuando levante el televisor. La placa superior podría pegarse al televisor y el producto podría levantarse junto con el televisor.

Precauciones de seguridad

Si el TV pesa menos de 50 kg y su pedestal mide entre 590 mm (anchura) y 355 mm (profundidad), puede colocar el TV sobre este aparato.

• No coloque el televisor sobre este aparato si la base del televisor sobresale de este aparato. Esto podrá ocasionar vuelcos, roturas o lesiones.

Si no, coloque este aparato en un armario.

• Puede que sea más fácil poner en contacto los dispositivos Bluetooth® con el área táctil NFC de este aparato cuando está ubicado en un armario.

• No coloque este aparato en un armario de metal.
• Puede haber interferencias si está usando otros dispositivos (router inalámbrico, microondas, teléfonos inalámbricos, etc.) que usen la banda de frecuencia de 2,4 GHz, lo que podría ocasionar algunos problemas con la comunicación Bluetooth® (el sonido se interrumpe, el sonido salta, hay demasiado ruido, etc.).

En este caso, separe este aparato de los otros equipos para evitar la interferencia.

• Mantenga los elementos imantados lejos. Las tarjetas imantadas, relojes, etc. se pueden dañar si se ubican demasiado cerca de este aparato.

Evitar los vuelcos

El TV podría volcarse a causa de incidentes como terremotos. Por su seguridad, tome medidas para prevenir vuelcos y caídas.

• La información de esta sección se presenta para ayudarle a reducir los daños causados por los vuelcos o caídas debido a terremotos, pero no se supone que garantice este efecto en caso de terremoto o incidente similar.
• Al instalar este aparato bajo un TV, tome las medidas antivuelco descritas en las instrucciones de funcionamiento del TV. Si el TV y el soporte del TV están sujetos con la cinta, coloque la cinta de modo que este aparato esté entre el TV y el soporte del TV.
• Use los accesorios incluidos con su TV para prevenir vuelcos y caídas. Consulte las instrucciones de funcionamiento del TV para más información.
• Tenga cuidado de no fijar este aparato al TV.

por ej.

A Cinta

Conexión Bluetooth®

Al usar la conexión Bluetooth®, puede escuchar el sonido desde el dispositivo de audio Bluetooth® desde este sistema, de forma inalámbrica.

• Consulte las instrucciones de configuración del dispositivo Bluetooth® para obtener más instrucciones sobre cómo conectar un dispositivo Bluetooth®.

Preparación

• Encienda la función Bluetooth® del dispositivo y coloque el dispositivo cerca de la unidad principal.

Sincronización Bluetooth®

1 Pulse [B -PAIRING] para seleccionar "BLUETOOTH".

• Si aparece "PAIRING" en la pantalla, vaya al caso 3.

2 Mantenga pulsado [® -PAIRING] hasta que aparezca "PAIRING" en la pantalla.

Seleccione "SC-HTE200" desde el menú Bluetooth® del dispositivo Bluetooth®.

• Puede que la dirección MAC (por ejemplo, 6C:5A:B5:B3:1D:0F) aparezca antes que el nombre del dispositivo.
• Si se le solicita una contraseña en el dispositivo Bluetooth®, ingrese "0000".
• Una vez se conecta el dispositivo Bluetooth®, aparecerá el nombre del dispositivo conectado en la pantalla durante unos segundos.

• Puede registrar hasta 8 dispositivos con este sistema. Si se sincroniza un 9º dispositivo, se reemplazará el dispositivo que no se utilice durante más tiempo.

Conexión a un dispositivo Bluetooth® sincronizado

1 Pulse [® -PAIRING] para seleccionar el modo Bluetooth®. 2 Tras confirmar que la pantalla indique "BLUETOOTH READY", seleccione "SC-HTE200" del menú Bluetooth® del dispositivo Bluetooth®.

Desconexión del dispositivo Bluetooth®

Mantenga pulsado [ ]-PAIRING] hasta que aparezca "BLUETOOTH READY" en la pantalla.

• Cuando "BLUETOOTH" es la fuente seleccionada, este sistema intentará conectarse automáticamente al último dispositivo conectado Bluetooth. Si falla el intento de conexión, trate de establecer de nuevo la conexión.
• Este sistema se puede conectar solamente a un dispositivo por vez.
• Para más detalles, consulte "LINK MODE" (⇒ 18)

Conexión de un solo toque (conexión vía NFC)

Para dispositivos Bluetooth® compatibles con NFC (dispositivos Android™) solamente

Con tan solo tocar un dispositivo Bluetooth® compatible con NFC (Near Field Communication) en la unidad principal, se pueden completar todos los preparativos, desde registrar un dispositivo Bluetooth® hasta establecer una conexión.

Preparación

• Encienda la función NFC del dispositivo.
• En un dispositivo Android con una versión inferior a 4.1 es necesario instalar la aplicación "Panasonic Music Streaming" (gratuita).

1 Introduzca "Panasonic Music Streaming" en el cuadro de búsqueda de Google Play™ para buscar, y a continuación seleccione "Panasonic Music Streaming".

2 Inicie la aplicación "Panasonic Music Streaming" en el dispositivo.

• Siga las instrucciones que aparecen en la pantalla de su dispositivo.
• Utilice siempre la última versión de la aplicación.

1 Pulse [B -PAIRING] para seleccionar "BLUETOOTH". 2 Toque y mantenga presionado su dispositivo en la zona táctil NFC de esta unidad principal

[Figura]. (⇒ 6)

No quite el dispositivo Bluetooth® hasta que suene un pitido, aparezca un mensaje o reaccione de alguna forma. Una vez haya reaccionado el dispositivo Bluetooth®, aleje el dispositivo de la unidad principal.

• Una vez se ha completado el registro y la conexión del dispositivo Bluetooth®, aparece el nombre del dispositivo en la pantalla durante algunos segundos.
• La ubicación de la zona de contacto de NFC varía en función del dispositivo. Cuando no se pueda establecer una conexión incluso si el dispositivo Bluetooth® ha tocado el área de contacto NFC de la unidad principal, cambie la ubicación del dispositivo o de la unidad principal. La condición también podría mejorar si se vuelve a descargar la aplicación específica "Panasonic Music Streaming" y se pone en marcha.

3 Inicie la reproducción en el dispositivo Bluetooth®.

• Si toca un dispositivo en esta unidad principal, puede actualizar la conexión Bluetooth®. El dispositivo que se conectó anteriormente se desconectará automáticamente.
• Cuando se establezca la conexión, la reproducción puede comenzar automáticamente en función del tipo de dispositivo que se utilice.
• Es posible que la conexión de un solo toque no funcione correctamente dependiendo del tipo de dispositivo utilizado.

Código del mando a distancia

Cuando otros dispositivos Panasonic respondan al control remoto de este sistema, cambie el código de control remoto en este sistema y en el control remoto.

Preparación

• Apague todos los otros productos Panasonic.
• Encienda esta unidad.
• Dirija el mando a distancia hacia el respectivo sensor de este aparato.

Para establecer el número "REMOTE 2"

Mientras mantiene pulsado [MUTE], mantenga presionado [OK] durante 4 segundos o más.

Aparece "REMOTE 2" en la pantalla.

Para establecer el número "REMOTE 1"

Mientras mantiene pulsado [MUTE], mantenga presionado [∇] durante 4 segundos o más.

Aparece "REMOTE 1" en la pantalla.

Uso de este sistema

Preparación

• Encienda el TV o el dispositivo conectado.

1 Pulse [O] para encender la unidad principal.

Pulse	Para selecciónar
[INPUT]	La entrada cambia en esteorden cada vez que se pulsa[INPUT]."TV"→“BD/DVD"→“AUX"↑—“BLUETOOTH"”—·Cuando cambie la fuente a“BLUETOOTH”y despuestos a“TV" en suscripción, trancambiaria a“BLUETOOTH”,espere un momento ydespués pulse [INPUT].
[●-PAIRING]	Selección el dispositivoBluetooth® como la fuente.(⇒ 13, 14)

• Este mando a distancia no se puede usar para controlar las operaciones de los dispositivos conectados.

Si selecciona "BD/DVD"

La entrada del televisor cambia a aquella a la que está conectada la unidad y empieza la reproducción en el dispositivo conectado a esta unidad.

Si selecciona "AUX"

La reproducción se inicia en el dispositivo conectado al terminal de la entrada de audio de la unidad. (⇒ 10 "Conexión desde otro dispositivo (AUX)")

Si selecciona "BLUETOOTH"

La reproducción se inicia en el dispositivo Bluetooth® conectado a esta unidad.

Para ajustar el volumen de este sistema

Pulse [-VOL +]

Rango de volumen: de 0 a 100

Para silenciar el sonido

Pulse [MUTE].

• Mientras se encuesta en silencio, aparece "MUTE" en la pantalla.
• Para cancelar, presione nuevamente el botón y ajuste el volumen.
• El silencio se cancela si se apaga esta unidad.

Si este sistema no opera como se espera o el sonido es inusual, volver los ajustes a lo preestablecido de fábrica puede resolver el problema. (⇔ 20)

• Si sale sonido de los altavoces del televisor, reduzca el volumen del televisor al nivel mínimo.
• Podrá haber una diferencia en el valor de volumen máximo del televisor y el aparato.
• Cuando se reproduzca un equipo conectado a la terminal HDMI AV IN, para cambiar el audio/video al televisor, cambie la entrada al sintonizador de TV. Si VIERA Link (HDMI) (⇒ 19) no está activado, también cambie la entrada de este aparato a TV.

Sonido 3D

Este sistema brinda una sensación de que el sonido y la imagen son uno solo.

• Para aplicar el efecto, consulte los "Menús de sonido". (⇒ derecho)

ej., Imagen del campo de sonido 3D

Sonido 3D
Dolby® Virtual Speaker	Con este efecto puede disfrutar de un efecto de sonido envolvente similar a 5.1 c.
Efecto de sonido de 3D	Además del efecto del Dolby Virtual Speaker, Panasonic ha aplicado su propia Tecnología de control del camino de sonido para expandir el camino de sonido hacía adelante, atrás, arriba y abajo, y se obtiene un sonido con una profundidad e intensidad que se asimila más a las imagenes 3D.
Dialogo del modo de cancelación	Los commentarios de deportes y losDSLagos de las novelas de TV se escuchan como si el sonido saliera de la TV, dando la sensación de que el sonido y la imagen son uno solo. Además, el dialogo va a sobresalir más que othersonidos durante la reproducción del volumen normal y también cuando el volumen se baja para la visualización noctura.

• El efecto Dolby Virtual Speaker está encendido excepto en modo STEREO.
• Para apagar Dolby Virtual Speaker y los efectos envolventes 3D, seleccione "STEREO" como modo de sonido. (→ ckecho)
• Para apagar el efecto envolvente 3D y de "... como el encontrado en el medio de cancelación, consulte "3D CLR DIALOG". (⇒ 17)

Menú de sonido

1 Pulse [SOUND] repetidamente para seleccionar el efecto de sonido. 2 Pulse [∇] [A] repetidamente para seleccionar la configuración deseada y a continuación pulse [OK].

SOUND MODE	Selección el modo de sonido que se ajuste al programa de TV o al equipo conectado. STANDARD: Mejor selección para expectáculos de comida y drama. STADIUM: Produce un sonido realista para las retransmisiones deportivas en directo. MUSIC: Mejora el sonido de los instrumentos musicales y las canciones. CINEMA: Produce un sonido unique tridimensional para laspeléculas. NEWS: Mejora las voces de loscomitantarios sobre notas ydeportes. STEREO: Reproduceequalier fuente de sonido en estéreo.
SUBWOOFER	Se pueda ajustar la cantidad degraves. Este sistemasecsekionaautomànicamente la configuraciónmás adecauda en función del tipo de fuente de reproducción. LEVEL 1 LEVEL 2:Por defecto para unafuente de sonido de 2 canales LEVEL 3:Por defecto para unafuente de sonido de varioscanales LEVEL 4La configuración que seestablece se conservy sememoriza cada vez que se reproduce el本身就是empo de fuente.
DIALOG	Ajuste el nivel de dialogo. LEVEL 1 LEVEL 2 LEVEL 3 LEVEL 4 "DIALOG" no aparece en lapantalla cuando "3D CLR. DIALOG" se establiece a "OFF".
H.BASS	Mejora el efecto de bajoes armónicos.ONOFF
3D CLR DIALOG	La función 3D Clear Mode Dialog crea un Campo de sonido similar al sonido procedente de una pantalla de television y hace que los dialogos sean más claros.ON: Efecto 3D Surround, Clear Mode Dialog y Dolby Virtual Speaker OFF: Dolby Virtual Speaker Efecto La configuración se建立起 de nuevo a “ON” cada vez que se enciende launidad principal.
DUAL AUDIO	Establece el modo de canal de audio preferido cuando este sistemas recibe dos modos de audio.M1: Principal M2: Secundario M1 + M2: Principal + Secundario Este efecto sólo funciona si el reproductor o la television se建立起 a “Bitstream” y “Dolby Dual Mono” se encontrar disponible en la fuente de sonido.
AGC	El control automatístico de ganancia evita el sonido fuerte repentino al reducir el nivel de sonido de forma automatística cuando la entrada es demasiada alta.Esta funciona es adecuada para las emisiones de television que tienen differentes niveles de sonido ON OFF Si el sonido se vuelvepoco natural, selección “OFF”.
LOW VOL MODE	Mejora elTTYejo en conditiones de poco volumen.QN OFF Selección “OFF” para cancelar este efecto si el dialgo no suena natural en conditiones de poco volumen.

• La configuración por defecto se resalta. Los ajustes modificados se mantendrán hasta que se vuelvan a cambiar, a menos que se indique lo contrario.

Formato del audio

Se puede ver el formato de audio actual.

DOLBY DIGITAL	Dolby Digital es el formatting de audio.
DTS	DTS® es el formatting de audio.
PCM MULTI	La modulación por impulsos codificados lineal es la fuente de audio.
PCM	La modulación por impulsos codificados de 2 canales es la fuente de audio.
ANALOG	Analógico es el formatting de audio.

• El formato de audio se muestra durante 2 segundos aproximadamente.
• No se muestra ningún formato de audio si la entrada a este aparato es Bluetooth®.

Menú de configuración

1 Pulse [SETUP] repetidamente para seleccionar el elemento a instalar. 2 Pulse [∇] [A] repetidamente para seleccionar la configuración deseada y a continuación pulse [OK].

DIMMER	Atenúa la pantalla cuando toca el interruptor de la�性 principal y cuando enciende o apaga la�性. • Estó también funciona durante el modo silencioso. ON OFF
BEEP	Se emite un pitido cuando toca el interruptor de la�性 principal y cuando enciende o apaga la�性. • Estó también funciona durante el modo silencioso. ON OFF
AUTO POWER DOWN	La�性 principal se apaga automatistically si no hay ninguna entrada de audio y cuando no se usa durante 20 horas aproximamente. ON OFF • Cuando este está configurado, la�性 muestra “P.OFF 1” paraindicar que la�性 principal se apagará en aproximamente 1 minuto.
VOL LIMITATION	Establece el limite de volumen a 50 cuando se enciende la�性 principal,尤其是在 el volumen está situado por encima de 50 antes de que se apague. ON QEE
BLUETOOTH STANDBY	Esta funciona permitla connexion a un dispositivo Bluetooth® sincronizzato cuando la�性 principal se encuesta en modo enreshera. ON QEE La�性 principal se encenderá automatistically cuando se conecte un dispositivo Bluetooth® sincronizzato. • Si esta funciona está en “ON”, aumentoel Consumo de energia enreshera.

LINK MODE	Cambie el modo de transmisión para priorizar la calidad de la transmisión o la calidad de sonido. Compruebe que el dispositivo Bluetooth® no está conectado (aparece "BLUETOOTH READY" en la pantalla). MODE 1: Enfaseis en la concentividad. MODE 2: Enfaseis en la calidad de sonido.
VIERA LINK	Encienda la funciona VIERA Link. ON OFF Seccione "OFF" cuando su dispositivo HDAVI Control no funciona correctamente en este sistemas. Se deshabilitará ARC. Conecte un cable de audio digital optico. Apague todos los dispositivos conectados y a continuación,whelming a encenderlos afterwards dechangiar la configuración.

• La configuración por defecto se resalta. Los ajustes modificados se mantendrán hasta que se vuelvan a cambiar, a menos que se indique lo contrario.

Operaciones entrelazadas con el televisor (VIERA Link "HDAVI Control™")

¿Qué es VIERA Link “HDAVI Control”?

VIERA Link "HDAVI Control" es una función conveniente que ofrece operaciones vinculadas de esta unidad y un TV Panasonic (VIERA) bajo "HDAVI Control".

Puede usar esta función al conectar el equipo con un cable HDMI. Consulte las instrucciones de funcionamiento del equipo conectado para obtener detalles operativos.

Preparación

① Confirme que se haya realizado la conexión HDMI. (⇒ 8, 9)

② Ajuste las operaciones "HDAVI Control" en el equipo conectado (ej., un televisor).

Para las operaciones óptimas de "HDAVI Control", cambie los ajustes a continuación en el TV conectado*1.

• Fije los ajustes predeterminados del altavoz en esta unidad.*2
• Fije los ajustes de selección del altavoz en esta unidad.

(4) Encienda todo equipo compatible con "HDAVI Control" y seleccione la entrada de TV para este sistema de forma que la función "HDAVI Control" opere correctamente. ⑤ Si se conectó un dispositivo al terminal HDMI AV IN, comience a reproducir para verificar que la imagen se visualice correctamente en el TV.

Repita este procedimiento cuando vaya a cambiar la conexión o los ajustes.

1 La disponibilidad y la función de los ajustes pueden variar según el TV. Refiérase a las instrucciones de funcionamiento del TV para obtener más detalles. 2 Si el TV tiene un ajuste predeterminado del altavoz dentro del detalle de ajuste de VIERA Link, el escoger esta unidad como altavoz predeterminado cambiará la selección de esta unidad.

• VIERA Link "HDAVI Control", basada en las unidades de control provistas por HDMI, una norma industrial conocida como HDMI CEC (Consumer Electronics Control), es una referencia única que nosotros hemos desarrollado y asignado. Como tal, su funcionamiento con equipos de otros fabricantes que soportan HDMI CEC no puede ser garantizado.
• Este aparato soporta la función "HDAVI Control 5". "HDAVI Control 5" es la norma más reciente para el equipo compatible con Panasonic de HDAVI Control. Esta norma es compatible con el equipo HDAVI convencional de Panasonic.
• Refiérase a los manuales únicos del equipo de otros fabricantes que soportan la función VIERA Link.

Lo que puede hacer con VIERA Link "HDAVI Control"

Para asegurar que el audio salga de este sistema, encienda la unidad principal con el control remoto del TV y seleccione "Cine en casa" en el menú de altavoz del menú VIERA Link.

La disponibilidad y el funcionamiento de los ajustes pueden variar según el TV. Consulte las instrucciones del funcionamiento del TV para obtener más detalles.

Control del altavoz

Puede seleccionar si la calidad de audio es desde esta unidad o desde los altavoces del TV usando estos ajustes del menú del TV. Cine en casa

Este sistema está activo.

• Cuando la unidad principal se encuentra en el modo de espera, al encender el TV a este tipo de conexión VIERA Link, se encenderá automáticamente la unidad principal.
• Puede controlar el ajuste del volumen de este sistema usando el botón de volumen o silencio en el mando a distancia del TV.
• Si apaga la unidad principal, los altavoces del TV se activarán automáticamente.
• El audio saldrá automáticamente desde este sistema si el TV es compatible con VIERA Link "HDAVI Control 4" o posterior.

TV

Los altavoces del TV están activos. - El volumen de esta unidad se ajusta al mínimo.

■ Selección de entrada automática

Cuando se realizan las siguientes operaciones, la unidad principal cambiará automáticamente la entrada a la fuente correspondiente.

• Cuando la reproducción comienza en un dispositivo conectado a HDMI.3
• Cuando se cambia la entrada del TV al canal del TV.

*3 Si el ajuste de salida del altavoz o en el TV se fija en este sistema, el TV y la unidad principal se encienden automáticamente (Enlace de encendido).

■ Enlace de apagado

Cuando el TV se apaga, este sistema también se apaga automáticamente. (Esta función no funciona cuando Bluetooth® o AUX es la fuente.)

Función automática de sincronización

(Para HDAVI Control 3 o posterior)

El retraso entre el audio y el video se ajusta automáticamente al agregar un retraso a la calidad de audio, lo que le permite disfrutar de un audio ininterrumpido para la imagen.

• La unidad puede tardar hasta 8 segundos en emitir sonido después de encender el televisor (VIERA). Puede reducir el tiempo que tarda en emitirse el sonido mediante el uso de un cable óptico digital. Para ello, vuelva a conectar el cable HDMI a un terminal HDMI no compatible con ARC en el televisor (VIERA). (⇒ 9)
• La información de retraso se ajusta automáticamente si el TV es compatible con el "HDAVI Control 3" o posterior de VIERA Link y VIERA Link está encendido.

La configuración provocará un retraso del sonido de aproximadamente 0,04 segundos cuando se conecta a un televisor Panasonic (VIERA) con VIERA Link (HDMI) versión 2 o anterior o a un televisor de otro fabricante.

Resolución de problemas

Haga las comprobaciones siguientes antes de solicitar el servicio de reparaciones. Si tiene alguna duda acerca de los puntos de comprobación, o si las soluciones indicadas en la siguiente guía no solucionan el problema, consulte a su concesionario para recibir instrucciones.

Si este sistema no opera como se espera, volver los ajustes a los preestablecidos de fábrica puede resolver el problema.

Para volver a los ajustes de fábrica.

① Con la unidad principal encendida, mantenga pulsado [S/I] durante 4 segundos en la unidad principal. ("RESET" aparece en la pantalla cuando se reinicia este sistema.) ② Apague la unidad y luego vuelva a encenderla. - El número del mando a distancia volverá a "REMOTE 1" cuando este sistema vuelva al ajuste de fábrica. Para cambiar el número del mando a distancia, consulte "Número del mando a distancia" (⇒ 14).

Operaciones generales

Ninguna alimentación.

• Desconecte el cable de alimentación de CA durante 10 segundos antes de conectarlo de nuevo.
• Si después de encender la unidad principal, se apaga inmediatamente, desenchufe el cable de alimentación de CA y consulte a su distribuidor.
• Si la unidad principal no se enciende al encender el (control HDAVI) del televisor, encienda la unidad principal de forma manual.

Si el problema persiste, consulte "HDMI" en "Resolución de problemas".

El mando a distancia no funciona correctamente.

• La batería está agotada. Cámbiela por otra nueva. (⇒ 7)
• Es posible que no se haya sacado la hoja de aislamiento. Saque la hoja de aislamiento. (⇒ 7)
• Puede ser necesario fijar nuevamente el número del mando a distancia antes de cambiar la batería del mando a distancia. (⇒ 14)
• Use el mando a distancia dentro del rango de operación correcto. (⇒ 7)

La unidad principal se pone automáticamente en el modo de espera.

La función "AUTO POWER DOWN" está encendida. La unidad principal se pone automáticamente en modo de espera cuando no recibe una señal y no se realiza una operación durante 20 horas aproximadamente. Consulte la página 18 para desactivar esta función.

La unidad principal se apaga cuando se seleccionan los altavoces del TV en el control del altavoz.

Esta es una característica normal cuando se usa VIERA Link (HDAVI Control 4 o posterior). Para obtener más información lea las instrucciones de funcionamiento del televisor en su función de ahorro de energía. (⇒ 19)

Los interruptores de la unidad principal no funcionan.

[O/I], [VOL -], [VOL +], [INPUT] y [P-PAIRING] en la unidad principal son botones. Toque los botones con su dedo. Posiblemente no funcionan si los toca con sus uñas o con guantes.

Irregularidades de color en un televisor CRT (tubo de rayos catódicos).

Si se presentaran irregularidades de color en el televisor, apáguelo durante 30 minutos aproximadamente y aléjelo un poco de este aparato. Si esto no soluciona el problema, aleje por completo este aparato del televisor.

HDMI

Esta unidad no funciona correctamente.

Si el cable HDMI está conectado al terminal incorrecto (HDMI AV IN o HDMI AV OUT), este sistema no funciona correctamente. Apague la unidad principal, desconecte el cable de alimentación de CA y vuelva a conectar el/los cable/s HDMI. (⇒ 8, 9)

Las operaciones relacionadas con VIERA Link ya no funcionan correctamente.

• Revise los ajustes de VIERA Link en los dispositivos conectados.
• Encienda la función VIERA Link en los dispositivos conectados.
• Seleccione este sistema como el altavoz en el menú VIERA Link del televisor.
• ¿Apagó los ajustes de VIERA Link? (⇒ 18)
• Cuando se cambian las conexiones de HDMI, después de una falla de energía o después de que se sacó la alimentación de CA, las operaciones de VIERA Link pueden no funcionar correctamente.
• Encienda todos los dispositivos que están conectados al TV con el cable HDMI y luego encienda el TV.
• Apague los ajustes de VIERA Link y vuelva a encenderlos otra vez. Para obtener detalles, consulte las instrucciones de funcionamiento del TV.
• Mientras la unidad principal y el TV están conectados con el cable HDMI, encienda el TV y luego desconecte el cable de alimentación de CA de la unidad principal y vuelva a conectarlo.

Los primeros segundos de audio no se pueden escuchar cuando se usa la conexión HDMI.

Esto puede ocurrir durante la reproducción del capítulo de un video de DVD. Cambie el ajuste de calidad de audio digital en el dispositivo conectado de "Bitstream" a "PCM".

Al operar un dispositivo compatible con HDMI de una marca diferente, este sistema puede reactivarse de manera no deseada.

Los comandos de HDAVI Control pueden usar una señal similar según la marca del dispositivo. En este caso, ajuste VIERA Link en apagado. (⇒ 18)

Cuando se enciende o apaga la unidad principal, el sonido y el video se deshabilitan temporalmente.

Cuando se enciende o apaga la unidad principal, es normal que el sonido y el video se deshabiliten temporalmente. Esto no significa un funcionamiento defectuoso. Puede ocurrir cuando el dispositivo conectado vía HDMI no es compatible con la dirección de Panasonic VIERA Link (HDAVI Control 3 o posterior).

Las imágenes procedentes de este sistema no aparecen en el televisor.

Al reproducir en 60p (4K), las imágenes pueden verse distorsionadas dependiendo del cable HDMI. Utilice cables HDMI de alta velocidad que admitan un ancho de banda de 18 Gbps.

Bluetooth®

No se puede realizar la conexión.

Verifique la condición del dispositivo Bluetooth®.

El dispositivo no se puede conectar.

• La sincronización del dispositivo no fue exitosa o se reemplazó el registro. Intente sincronizar de nuevo el dispositivo. (⇒ 13)
• Este sistema puede estar conectado a un dispositivo diferente. Desconecte el otro dispositivo e intente sincronizarlo de nuevo.

El dispositivo está conectado pero el audio no se escucha en este sistema.

Para algunos dispositivos Bluetooth® incorporados, tiene que cambiar manualmente la calidad de audio en "SC-HTE200". Lea las instrucciones de configuración para poder usarlas con el dispositivo.

La conexión se interrumpe.

El sonido se interrumpe, el sonido salta o hay demasiado ruido.

• Retire los obstáculos entre la unidad principal y el dispositivo.
• Otros dispositivos que usan la banda de frecuencia de 2,4 GHz (router inalámbrico, microondas, teléfonos inalámbricos, etc.) están interfiriendo. Mueva el dispositivo Bluetooth® más cerca de la unidad principal y aléjelo de otros dispositivos.
• Seleccione "MODE 1" para la conexión estable. (⇒ 18)

Si lo descrito anteriormente no soluciona el problema, intente solucionarlo volviendo a conectar este aparato y el dispositivo Bluetooth®. (⇒ 13)

La conexión de un solo toque (función NFC) no funciona.

• Compruebe que estén encendidas la unidad principal y la referencia NFC del dispositivo. (⇒ 13, 14)
• Cambie la ubicación táctil del dispositivo Bluetooth® o de la unidad principal y después toque la zona táctil NFC otra vez.

Sonido

Sin sonido (o imagen).

Desactive el silencio. (⇒ 15) - Verifique las conexiones a los demás dispositivos. (⇒ 8 - 10) - Asegúrese de que la señal de audio recibida sea compatible con esta unidad. (⇒ 24) - Apague esta unidad y después vuelva a prenderla. - Si la unidad principal está conectada al TV solamente con un cable HDMI, asegúrese de que el terminal HDMI del TV esté identificado como "HDMI (ARC)". Si no lo está, conecte usando el cable óptico digital de audio. (⇒ 8, 9)

• Si se conecta la unidad principal a un televisor Panasonic y se enciende con el mando a distancia o los botones de la unidad principal, es posible que no se escuche sonido de los altavoces del sistema. En este caso, encienda la unidad principal con el mando a distancia del televisor. (⇔ 19)
• Si las conexiones son correctas, es posible que haya un problema con los cables. Vuelva a conectar con cables diferentes.
• Revise los ajustes de calidad de audio en el dispositivo conectado.

El audio doble no se puede cambiar de principal a secundario.

Si el audio recibido desde el dispositivo conectado no es "Dolby Dual Mono" o el ajuste de la calidad no es "Bitstream", no se puede cambiar el ajuste de este sistema. Cambie el ajuste en el dispositivo conectado.

El volumen se baja cuando se enciende la unidad principal.

Si la unidad principal se apaga con el ajuste de volumen en más de la mitad (más de 50), la unidad principal baja automáticamente el volumen a la mitad (50) cuando la unidad principal está encendida. (⇒ 18)

El diálogo es demasiado persistente o el diálogo no suena natural.

Este sistema tiene una referencia para hacer que el diálogo sobresalga cuando el volumen está bajo. (⇒ 17)

El sonido se retrasa con respecto a la imagen.

Dependiendo del televisor, cuando este aparato está conectado al televisor, la calidad de sonido de este aparato podría retrasarse con respecto a la imagen del televisor. Conecte este aparato y el televisor con un cable HDMI o un cable óptico de audio digital. (⇒ 8, 9)

El sonido se detiene.

La energía de la unidad principal se apaga automáticamente.

(Cuando la unidad principal detecta un problema, se activa una medida de seguridad y la unidad principal cambia automáticamente al modo de espera.)

Hay un problema con el amplificador. - ¿El volumen es extremadamente alto? Si lo es, baje el volumen. - ¿Esta unidad está ubicada en un lugar extremadamente caluroso?

Si es así, mueva la unidad a un lugar más frío y espere un momento y vuelva a encenderla.

Si el problema continúa, confirme la pantalla, apague el sistema, retire el cable de alimentación de CA y consulte a su distribuidor. Asegúrese de recordar la pantalla que aparece e informar al distribuidor.

Pantallas de la unidad principal

"F61"

• Hay un problema con el amplificador del sistema.
• Desconecte el cable de alimentación de CA y consulte a su distribuidor.

"F70HDMI"/"U701"/"U703"

• Verifique la conexión HDMI.
• Apague la unidad principal y a continuación vuelva a encenderla.
• Desconecte el cable HDMI.

"F76"

• Hay un problema con la fuente de alimentación.
• Desconecte el cable de alimentación de CA y consulte a su distribuidor.

“U704”

• Este sistema está recibiendo una señal de formato de video no compatible desde la fuente de entrada.
• Cambie la configuración de resolución del video en el dispositivo conectado. (Consulte las instrucciones de funcionamiento del dispositivo.)
• Si no hay ninguna imagen, conecte el dispositivo directamente al televisor para cambiar la configuración.

“U705”

• La terminal HDMI del televisor conectado a la unidad principal o la configuración del televisor no es compatible con la fuente de reproducción HDCP 2.2.
• Asegúrese de conectarse a la terminal HDCP 2.2 compatible del televisor.
• Asegúrese de que la configuración HDMI HDCP del televisor es la apropiada para HDCP 2.2.

(Consulte las instrucciones de funcionamiento del televisor.)

"REMOTE " (" " significa un número.)

El mando a distancia y esta unidad están usando diferentes códigos. Cambie el código en el mando a distancia. (⇒ 14)

Acerca de Bluetooth®

Panasonic no se hace responsable de los daños y/o información que se puedan poner en peligro durante una transmisión inalámbrica.

Banda de frecuencia utilizada

Esta unidad utiliza una banda de frecuencia de 2,4 GHz.

■ Certificado de este dispositivo

• Este sistema se adecua a las restricciones de frecuencia y ha sido certificado en base a las leyes de frecuencia. Por lo tanto, no se necesita un permiso inalámbrico.
• Las siguientes acciones son castigables legalmente en algunos países:
• Desarmar o modificar la unidad.
• Retirar las indicaciones de las especificaciones.

■ Restricciones de uso

• La transmisión inalámbrica y/o uso de los dispositivos equipados con Bluetooth® no se encuentra garantizada.
• Todos los dispositivos deben cumplir con las normas establecidas por Bluetooth SIG, Inc.
• De acuerdo con las especificaciones o configuraciones de un dispositivo, es posible que la conexión no se establezca o que varíen algunas operaciones.
• Este sistema admite las funciones de seguridad Bluetooth®. Según el entorno de operación y/o las configuraciones, es posible que esta seguridad no sea suficiente. Transmite de forma inalámbrica los datos a este sistema con cuidado.
• Este sistema no puede transmitir datos hacia un dispositivo Bluetooth®.

Rango de uso

Use este dispositivo a un rango máximo de 10 m.

El rango puede disminuir según el entorno, los obstáculos o la interferencia.

Interferencia desde otros dispositivos

• Este sistema puede no funcionar correctamente y puede causar problemas como ruido y saltos de sonido debido a la interferencia de ondas de radio si la unidad principal está ubicada demasiado cerca de otros dispositivos Bluetooth o de dispositivos que usan la banda de 2,4 GHz.
• Este sistema puede no funcionar correctamente si las ondas de radio de una emisora cercana, etc., son demasiado fuertes.

Uso específico

• Este sistema es para un uso normal y general solamente.
• No use este sistema cerca de un equipo ni en un entorno que sea sensible a la interferencia de frecuencia de radio. (Ej.: aeropuertos, hospitales, laboratorios, etc.)

Cuidados de la unidad

Para limpiar este sistema, pase por él un paño blando y seco.

• Cuando la suciedad es difícil de eliminar, moje un paño en agua, escúrralo y limpie la unidad; después repase con un paño seco.
• Use un paño suave para limpiar los altavoces. No use pañuelos de papel u otros materiales (toallas, etc.) que se puedan deshacer. Las pequeñas partículas pueden quedar atrapadas debajo de la cubierta del altavoz.
• No use alcohol, diluyente de pintura o bencina para limpiar este sistema.
• Antes de usar un paño tratado químicamente, lea cuidadosamente las instrucciones que lo acompañan.

Para tirar o transferir este sistema

La unidad principal puede guardar información de la configuración del usuario en ella. Si decide deshacerse de la unidad principal eliminándola o transfiriéndola, siga los procedimientos para restituir todas las configuraciones a los ajustes de fábrica para así borrar la configuración del usuario. (⇒ 20 "Para volver a los ajustes de fábrica.")

• Se puede grabar el historial de funcionamiento en la memoria de la unidad principal.

Licencias

Fabricado con la licencia de Dolby Laboratories. Dolby, Pro Logic, y el symbilo de la doble D son marcas commerciales de Dolby Laboratories.

Para patentes DTS, ver http://patents.dts.com. Fabricado bajo licencia de DTS Licensing Limited. DTS, el symbolo, y DTS y el symbolo+juntos son marcas registradas, y DTS Digital Surround es unamarca de DTS, Inc. © DTS, Inc. todos los derechos reservados.

HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas commerciales o marcas commerciales registradas de HDMI Licensing LLC en Estados Unidos yotiros palues.

HDAVI Control™ es unamarca de fábrica de Panasonic Corporation.

Lamarca denominativa Bluetooth® y sus logos son marcas commerciales registradas de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Panasonic Corporation se realiza bajo licencia. Otros nombres de marcas y marcas commerciales son propietad de sus respectivos propietarios.

Google Play y Android son marcas commerciales de Google Inc.

Especificaciones

SECCIÓN DEL AMPLIFICADOR

Salida de energía RMS (unidad no simultánea) Canal delantero (L, R canal) 50 W por canal (1 kHz, 10 %, 6 Ω) Canal subwoofer 100 W por canal (100 Hz, 10 %, 3 Ω) Total de energía RMS 200 W

SECCIÓN DE TERMINAL

HDAVI Control Esta unidad soporta la función "HDAVI Control 5". Entrada HDMI AV (BD/DVD)

Conector de entrada Tipo A (19 contactos) Salida AV HDMI (TV (ARC)) 1

Conector de salida Tipo A (19 contactos)

Entrada de audio digital (TV) Entrada digitalística Terminalística

Frecuencia de muestreo 32 kHz, 44,1 kHz, 48 kHz 88,2 kHz, 96 kHz (solo LPCM)

Formato del audio LPCM, Dolby Digital, DTS Digital Surround™ Puerto USB Para el uso del servicio solamente.

Entrada de audio analógica Entrada de audio Tipo de terminal, clavija (1 sistema)

GENERALIDADES

Consumo de energía

54 W

En condición de espera

Cuando "modo de espera de la red" se encuentra en "OFF" Aprox.

Cuando "modo de espera de la red" se encuentra en "ON"

Aprox. 3,0 W

Alimentación CA 220 V a 240 V, 50 Hz Dimensiones (An × Al × Prof) 600 mm × 63 mm × 365 mm

Peso Aprox. 5,9 kg Gama de temperaturas de funcionamiento De 0 °C a +40 °C

Gama de humedades de funcionamiento De 20 % a 80 % RH (sin condensación)

SECCIÓN ALTAVOCES

Altavoces delanteros (Integrados, L/R) Rango completo 3,8 cm × 9 cm tipo cono × 1/canal (Tipo de reflexión de los graves) Subwoofers (Integrados) altavoz de bajos 8 cm tipo cono × 2 (Tipo de reflexión de los graves)

SECCIÓN BLUETOOTH®

Especificación del sistema Bluetooth® Bluetooth® Ver. 2.1 + EDR Clasificación del equipo inalámbrico Clase 2 (2,5 mW)

Archivos admitidos A2DP Banda de frecuencia Banda de 2,4 GHz FH-SS

Distancia de operación: Aprox. 10 m, línea de visión*2. Códec admitido: SBC

Las especificaciones están sujetas a cambios sin previo aviso. - Los pesos y las dimensiones son aproximados. - La distorsión armónica total se mide con un analizador de espectro digital.

※1 El "modo de espera de la red" se refiere también a "BLUETOOTH STANDBY" y "VIERA LINK". ※2 Distancia de comunicación posible. Entorno de medición. (Temperatura 25°C, Altura 1,0 m)

88,2 kHz, 96 kHz (solo LPCM)
