Tipo de producto	Barra de sonido con subwoofer inalámbrico
Marca	Panasonic
Modelo	SC-HTB18EB
Dimensiones (Ancho × Alto × Fondo) - montaje sobre mesa	750 × 65,5 × 118 mm
Dimensiones (Ancho × Alto × Fondo) - montaje en pared	750 × 65,5 × 118 mm (sin soporte)
Peso del aparato principal	Aproximadamente 2,5 kg
Peso del subwoofer	Aproximadamente 4,5 kg
Alimentación eléctrica	CA 220-240 V, 50 Hz
Consumo eléctrico	35 W
Consumo en espera	Aproximadamente 0,5 W
Potencia de salida RMS	30 W por canal (frontal) + subwoofer
Impedancia de los altavoces frontales	4 Ω
Altavoces frontales	2 × 8 cm (cono)
Altavoz del subwoofer	16 cm (cono, bass-reflex)
Tecnología inalámbrica	Bluetooth® versión 3.0, clase 2, banda 2,4 GHz
Perfiles Bluetooth compatibles	A2DP (con SCMS-T)
Códec de audio Bluetooth	SBC
Alcance Bluetooth	Aproximadamente 10 m (línea de visión)
Entradas de audio	1 óptica digital (TV), 1 analógica (BD/DVD, jack 3,5 mm)
Modos de sonido	Surround, Voz clara
Funciones especiales	Apagado automático, espera Bluetooth, limitación de volumen
Accesorios incluidos	Control remoto, pila CR2025, cable de altavoz, guía de instalación
Mantenimiento	Limpieza con un paño suave y seco; no usar alcohol, diluyente ni benceno
Temperatura de funcionamiento	0 °C a +40 °C
Humedad de funcionamiento	20 % a 80 % HR (sin condensación)

Preguntas frecuentes - SC-HTB18EB PANASONIC

¿Cómo conectar la barra de sonido a mi televisor?

Utilice el cable de audio óptico (no incluido) para conectar el conector OPTICAL DIGITAL AUDIO IN de la barra a la salida óptica del televisor. Asegúrese de que el televisor esté configurado en salida de audio PCM. Presione luego la tecla [TV] del control remoto para seleccionar la fuente TV.

¿Cómo emparejar un smartphone por Bluetooth?

Presione [3] (Bluetooth) del control remoto para cambiar a la fuente Bluetooth. Si el indicador Bluetooth parpadea rápidamente, active el Bluetooth en su smartphone y seleccione 'SC-HTB18' en la lista. Si se solicita un código PIN, ingrese '0000'. El indicador se enciende fijo cuando se establece la conexión.

¿Qué hacer si el control remoto no funciona?

Verifique que la pila (CR2025) esté insertada correctamente con el lado (+) hacia arriba. Retire la lengüeta aislante si aún está colocada. Reemplace la pila si es necesario. Asegúrese de que el control remoto esté dirigido hacia el sensor ubicado en la barra de sonido, a menos de 7 m y dentro de un ángulo de 30°.

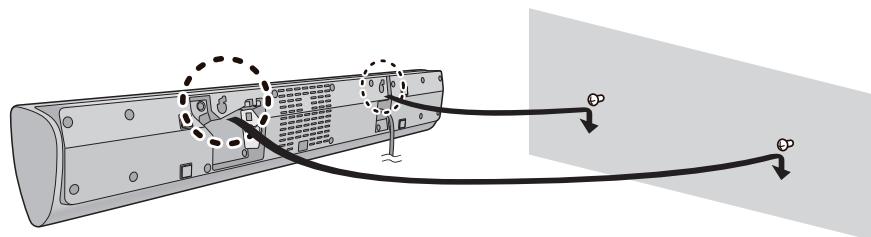

¿Cómo montar la barra de sonido en la pared?

Utilice tornillos adecuados para la pared (diámetro de cabeza 7,5-8,5 mm, longitud mínima 30 mm). Mida los agujeros de montaje: distancia entre centros de 320 mm horizontal, 215 mm vertical. Fije los tornillos, luego cuelgue la barra. Use el cordón anticaídas incluido fijándolo a la pared con un gancho de tornillo, como seguridad adicional.

¿Por qué el sonido se corta o se debilita?

Verifique que la función 'mute' no esté activada (presione [MUTE] para cancelarla). Asegúrese de que el volumen no esté en 0. Si la limitación de volumen está activada (reducción automática después de un corte), desactívela manteniendo presionado [MUTE] y presionando [VOL+] en el aparato durante 4 segundos.

¿Cómo ajustar el nivel del subwoofer?

Presione [+ SUBWOOFER] o [SUBWOOFER -] del control remoto. El nivel se muestra en los indicadores: de 1 (más bajo) a 4 (más alto). Ajuste según sus preferencias.

¿Qué significa el parpadeo del indicador TV?

El indicador TV parpadea en caso de anomalía. Desconecte el cable de alimentación de la red y contacte a su distribuidor. Si otros indicadores también parpadean, anótelos para reportarlos.

¿Cómo desactivar el apagado automático?

Mantenga presionada la tecla [CLEAR VOICE] del control remoto y presione la tecla [INPUT] del aparato principal durante más de 4 segundos. El indicador 'BD/DVD' parpadea si la función está activada, 'CLEAR VOICE' si está desactivada. Presione [CLEAR VOICE] para cambiar. El ajuste se memoriza automáticamente.

¿Puedo usar la barra de sonido con otras marcas de televisor?

Sí, la barra de sonido es compatible con cualquier televisor que tenga una salida de audio óptica o un conector de audio analógico (jack 3,5 mm). Para Bluetooth, cualquier dispositivo compatible con Bluetooth (versión 3.0 o posterior) puede conectarse.

¿Cómo restablecer la barra de sonido a los ajustes de fábrica?

Encienda el aparato principal, luego mantenga presionada la tecla [O/I] (encendido/espera) en el aparato durante más de 4 segundos. Todos los indicadores parpadean dos veces. Los ajustes vuelven a los valores predeterminados (incluyendo el código del control remoto vuelve a 1).

MANUAL DE USUARIO SC-HTB18EB PANASONIC

Instrucciones de funcionamiento

Sistema de Cine en Casa

Le agradecemos haber adquirido este producto.

Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para uso en el futuro.

Acerca de las instrucciones de instalación.

La instalación debe ser realizada por un especialista calificado. (Ver páginas 100 a 104)

Antes de comenzar el trabajo, lea con cuidado estas instrucciones de montaje y las de funcionamiento para asegurarse de que el montaje se lleve a cabo correctamente.

(Guarde estas instrucciones. Podrían ser útiles cuando haga el mantenimiento o desplace esta unidad.)

Precauciones de seguridad

ADVERTENCIA

Unidad

Precauciones de seguridad

AVISO

Unidad

• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• No exponga esta unidad a la lluvia, humedad, goteo ni salpicaduras.
• No coloque objetos llenos con líquidos, como floreros, sobre esta unidad.
• Use solamente los accesorios recomendados.
• No saque las cubiertas.
• No repare esta unidad usted mismo. Consulte al personal de servicio calificado para la reparación.
• Para evitar lesiones, la unidad debe sujetarse con firmeza siguiendo las instrucciones de instalación.

Cable de alimentación de CA

• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• Asegúrese de que el voltaje de alimentación corresponda al voltaje impreso en esta unidad.
• Inserte por completo el enchufe del cable de alimentación en la toma de CA.
• No tire, doble o coloque elementos pesados sobre el cable de alimentación.
• No manipule el enchufe con las manos mojadas. -Agarre el cuerpo del enchufe del cable de alimentación al desconectar el enchufe.
• No use un enchufe del cable de alimentación o toma de CA dañado.
• El enchufe de conexión a la red eléctrica es el dispositivo de desconexión. Instale esta unidad de forma que el enchufe de conexión a la red eléctrica pueda desenchufarse de la toma de forma inmediata.

Batería tipo botón (Batería de litio)

• Riesgo de incendio, explosión o quemaduras. No cargue, desarme, caliente a más de 60 °C ni incinere.
• Mantenga la pila tipo botón fuera del alcance de los niños. No la ponga nunca en la boca. Si alguien la traga, llame a un médico.

Objeto pequeño

• Mantenga la batería tipo botón fuera del alcance de los niños para evitar que se la traguen.

ADVERTENCIA

Unidad

• No coloque objetos con llama descubierta, una vela por ejemplo, encima de la unidad. Esta unidad puede tener interferencias de radio causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre la unidad y el teléfono móvil. Esta unidad ha sido diseñada para ser utilizada en climas moderados.
• La marca de identificación de producto está situada en la parte inferior de la unidad.

Ubicación

• Coloque esta unidad sobre una superficie pareja.
• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• Para mantener bien ventilada esta unidad, no la instale ni la ponga en un estante de libros, mueble empotrado u otro espacio de dimensiones reducidas.
• No obstruya las aberturas de ventilación de la unidad con periódicos, manteles, cortinas u objetos similares.
• No exponga esta unidad a la luz solar directa, altas temperaturas, mucha humedad y vibración excesiva.

Batería tipo botón (Batería de litio)

• Existe un daño de explosión si la batería no se reemplaza correctamente. Reemplace sólo con el tipo recomendado por el fabricante.
• Insertar con los polos alineados.
• La mala manipulación de las baterías puede causar una pérdida de electrólito y pueda causar un incendio.

Retire la batería si piensa no usar el mando a distancia durante un periodo largo de tiempo. Almacene en lugares oscuros y frescos. - No caliente ni exponga las pilas a las llamas. - No deje la(s) batería(s) en un automóvil expuesto a la luz solar directa por un periodo prolongado de tiempo con las puertas y ventanas cerradas.

• Al desechar las baterías, comuníquese con sus autoridades locales o distribuidores y pregunte por el método de eliminación correcto.

Acerca de Bluetooth®

Panasonic no se hace responsable de los daños y/o información que se pueda poner en peligro durante una transmisión inalámbrica.

Banda de frecuencia utilizada

Esta unidad utiliza una banda de frecuencia de 2,4 GHz.

■ Certificado de este dispositivo

• Este sistema se adecua a las restricciones de frecuencia y ha sido certificado en base a las leyes de frecuencia. Por lo tanto, no se necesita un permiso inalámbrico.
• Las siguientes acciones son castigables legalmente en algunos países:
• Desarmar o modificar la unidad.
• Retirar las indicaciones de las especificaciones.

■ Restricciones de uso

• La transmisión inalámbrica y/o uso de los dispositivos equipados con Bluetooth® no se encuentra garantizada.
• Todos los dispositivos deben cumplir con las normas establecidas por Bluetooth SIG, Inc.
• De acuerdo con las especificaciones o configuraciones de un dispositivo, es posible que la conexión no se establezca o que varíen algunas operaciones.
• Este sistema admite las funcionalidades de seguridad Bluetooth®. Según el entorno de operación y/o las configuraciones, es posible que esta seguridad no sea suficiente. Transmita de forma inalámbrica los datos a este sistema con cuidado.
• Este sistema no puede transmitir datos hacia un dispositivo Bluetooth®.

Rango de uso

Use este dispositivo a un rango máximo de 10 m. El rango puede disminuir según el entorno, los obstáculos o la interferencia.

Interferencia desde otros dispositivos

• Este sistema puede no funcionar correctamente y pueden surgir problemas como ruido y saltos de sonido debido a la interferencia de onda de radio si la unidad principal está ubicada demasiado cerca de otros dispositivos Bluetooth® o de dispositivos que usan la banda de 2,4 GHz.
• Este sistema puede no funcionar correctamente si las ondas de radio de una emisora cercana, etc. son demasiado fuertes.

Uso específico

• Este sistema es para un uso normal y general solamente.
• No use este sistema cerca de un equipo ni en un entorno que sea sensible a la interferencia de frecuencia de radio (ej.: aeropuertos, hospitales, laboratorios, etc.)

Declaración de conformidad (DoC, por sus siglas en inglés)

Por la presente, "Panasonic Corporation" declara que este producto se encuentra en conformidad con los requisitos esenciales y las disposiciones aplicables relevantes de la Directiva 1999/5/EC. Los pacientes pueden descargar una copia de la DoC original hacia nuestros productos R&TTE desde nuestro servidor DoC: http://www.doc.panasonic.de Contacto con un representante autorizado: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Alemania

Este producto está diseñado para el consumidor general. (Categoría 3)

Índice

Precauciones de seguridad 2 Acerca de Bluetooth 3

Antes del uso

Artículos suministrados 5

Este sistema (SC-HTB18) 5 Accesorios 5

Guía de referencia de control 6

Este sistema (parte frontal) 6 Este sistema (parte trasera) 7

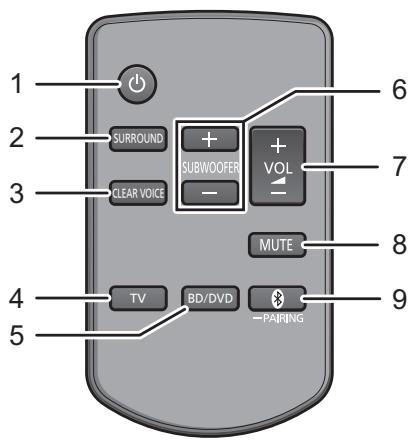

Mando a distancia 8

Cómo empezar

Paso 1 Conexiones 9

Conexión con el televisor 9 Conexión con otros dispositivos 9 Conexión del cable del altavoz 10 Cable de alimentación de CA 10 Conexión Bluetooth® 11

Paso 2 Ubicación 12

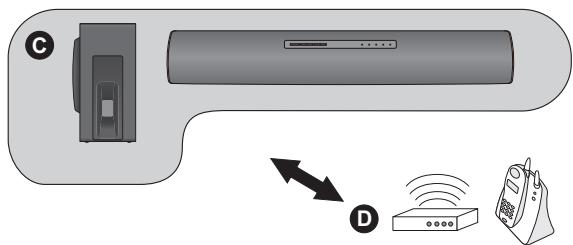

Precauciones de seguridad 12 El subwoofer 12 Interferencia inalámbrica 12 Seleccionar el método de ubicación 13 Cuando se coloca la unidad principal en un bastidor o una mesa 14 Al sujetar la unidad principal en una pared 15

Operaciones

Uso de este sistema 17

Operaciones avanzadas 18

Referencias

Resolución de problemas 20 Cuidados de la unidad 21 Licencias 21 Iluminación del indicador 22 Especificaciones 23

• Las ilustraciones que se muestran pueden ser distintas a las de su aparato.
• Las operaciones en estas instrucciones de funcionamiento se describen principalmente con el mando a distancia, pero puede realizar las operaciones en el subwoofer activo si los colores son los mismos.

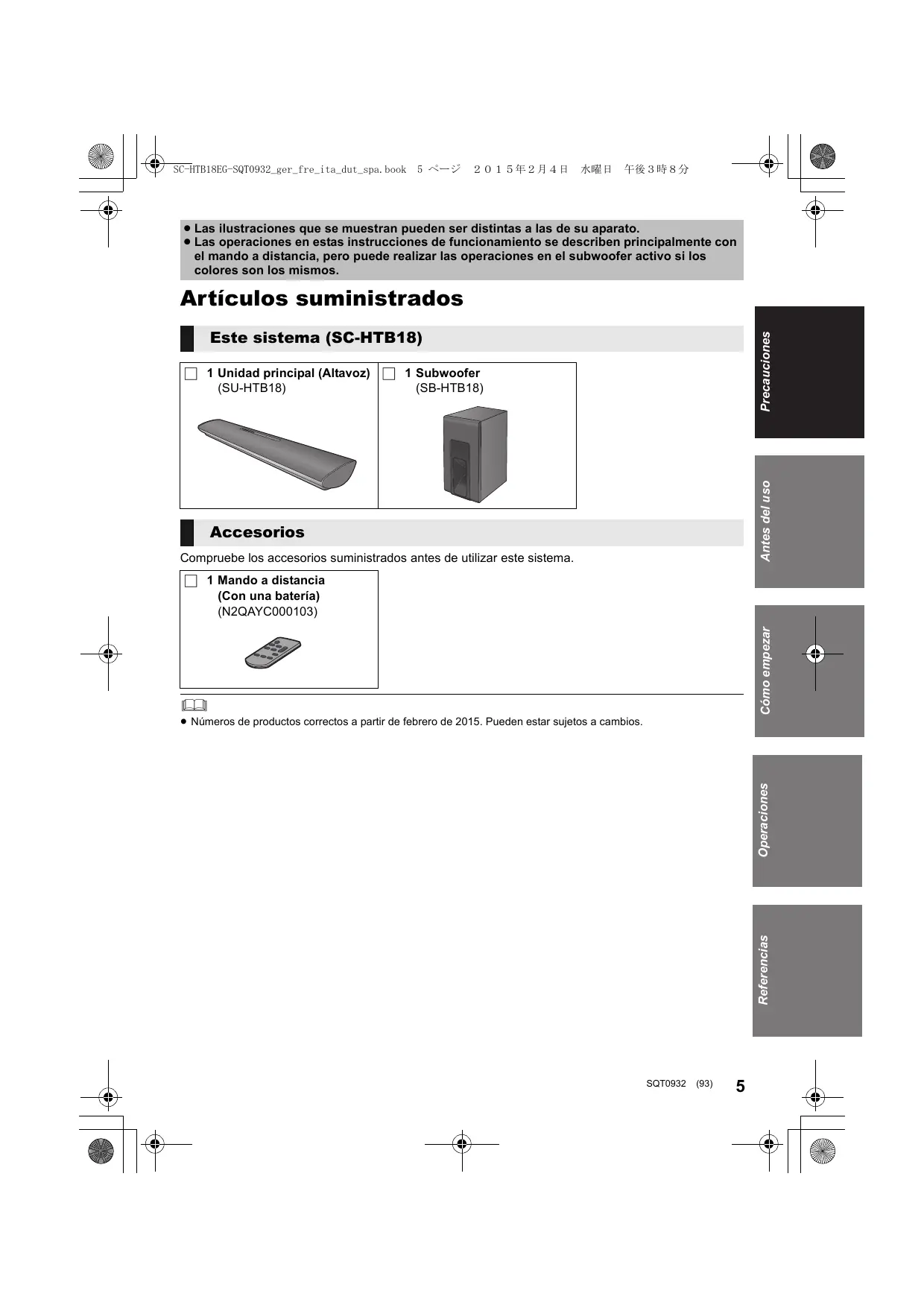

Artículos suministrados

Este producto (SC-HTB18)

1 Unidad principal (Altavoz) (SU-HTB18)

1 Subwoofer (SB-HTB18)

Accesorios

Compruebe los accesorios suministrados antes de utilizar este sistema.

1 Mando a distancia (con una batería) (N2QAYC000103)

• Números de productos correctos a partir de febrero de 2015. Pueden estar sujetos a cambios.

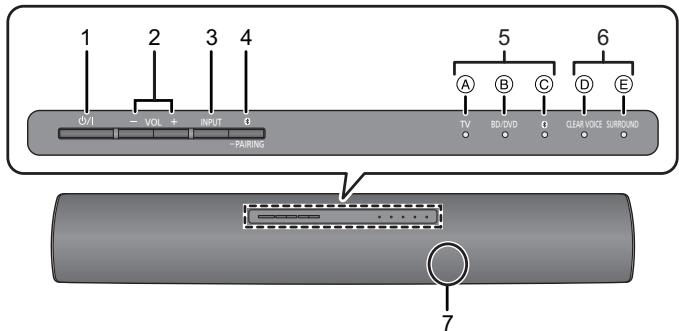

Este sistema (parte frontal)

Unidad principal

Subwoofer

1 Interruptor de alimentación en espera/encendido (O/I)

Presione para cambiar la institución del modo encendido al modo de espera y viceversa. En el modo de espera, la institución sigue consumiendo una pequeña cantidad de energía.

2 Ajuste el volumen de los altavoces (⇒ 17) 3 Selecciona la fuente de entrada (⇒ 17)

4 Seleccione el dispositivo Bluetooth® como la fuente (⇒ 17)

5 Indicadores del selector de entrada

A Indicador TV Se ilumina en verde cuando el TV es la fuente de audio B Indicador BD/DVD Luces ámbar cuando el dispositivo está conectado al terminal BD/DVD es la fuente del audio C Indicador Bluetooth Se ilumina en amarillo cuando el dispositivo Bluetooth es la fuente de sonido

6 Indicadores de modo de sonido

D Indicador CLEAR VOICE Se ilumina en amarillo cuando voz clara es el modo de sonido actual E Indicador SURROUND Se ilumina en amarillo cuando sonido envolvente es el modo de sonido actual

7 Ajuste el volumen de este sistema (⇒ 8)

※ Los indicadores también parpadearán en distintas condiciones. (⇒ 22)

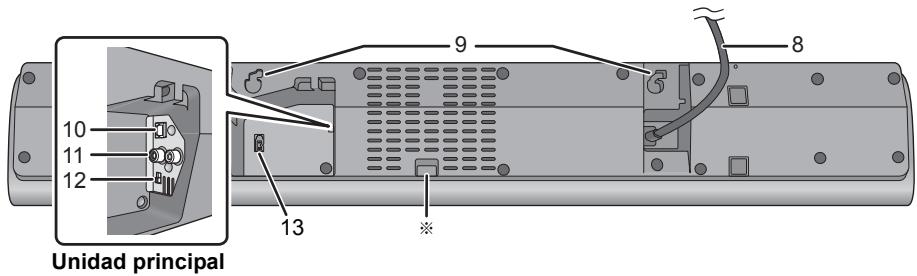

8 Cable de alimentación de CA (⇒ 10) 9 Orificio de montaje en la pared 10 Terminal OPTICAL DIGITAL AUDIO IN (⇒ 9) 11 Terminal AUDIO IN (⇒ 9)

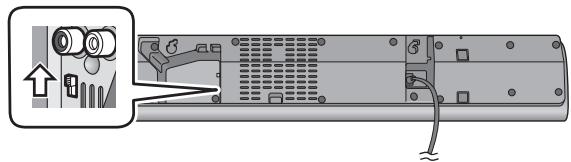

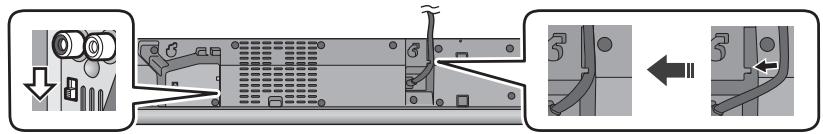

12 Interruptor MULTI ANGLE (⇒ 14, 15) Modifique la calidad de audio en función del método de colocación de la unidad principal. 13 Terminal del subwoofer 14 Cable del altavoz

1 Encienda o apague la unidad principal (⇒ 17) 2 Encienda o apague el efecto de sonido envolvente (⇒ 17) 3 Encienda o apague el efecto de voz clara (⇒ 17) 4 Seleccione TV como la fuente (⇒ 17) 5 Seleccione BD/DVD como la fuente (⇒ 17) 6 Ajuste el nivel de salida del subwoofer (sonido grave) (⇒ 17) 7 Ajuste el volumen de este sistema (⇒ 17) 8 Silencie el sonido (⇒ 17) 9 Seleccione el dispositivo Bluetooth® como la fuente (⇒ 17)

■ Antes de usar por primera vez Saque la hoja de aislamiento A.

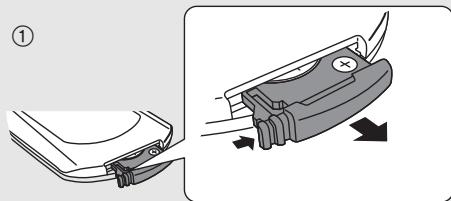

Para reemplazar una batería tipo botón

Tipo de batería: CR2025 (Batería de litio)

• Coloque la batería tipo botón con su marca (+) hacia arriba.

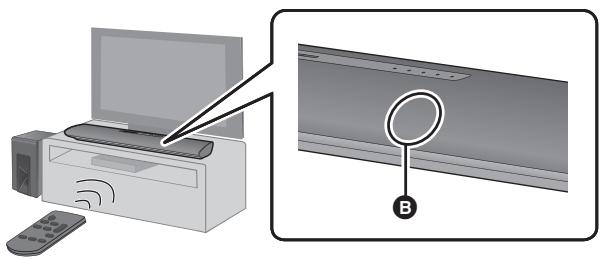

Rango de operación del mando a distancia

El sensor de señal del mando a distancia está ubicado en la unidad principal.

• Use el mando a distancia dentro del rango de funcionamiento correcto.

Distancia: En aprox. 7 m directamente en frente

Ángulo: Aprox. 30° a la izquierda y derecha

Sensor de BCH del mando a distancia

Paso 1 Conexiones

• Antes de hacer la conexión, apague todos los equipos y lea los manuales de instrucciones apropiados.

No conecte el cable de corriente de CA si no se han finalizado todas las demás conexiones.

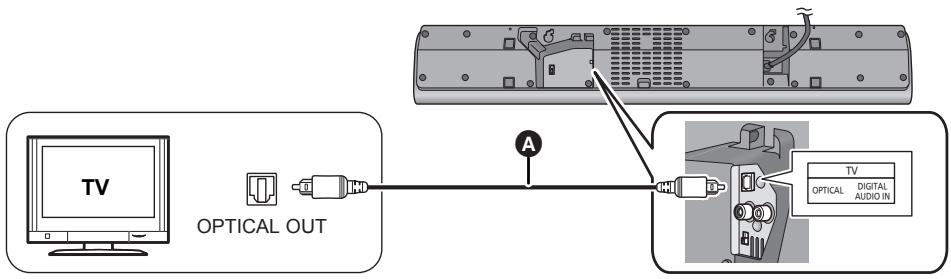

Conexión con el televisor

A Cable de audio digital óptico

• Cuando usa el cable de audio digital óptico, inserte la punta correctamente en el terminal.
• No doble el cable de audio digital óptico.
• La entrada óptica solamente soporta PCM.

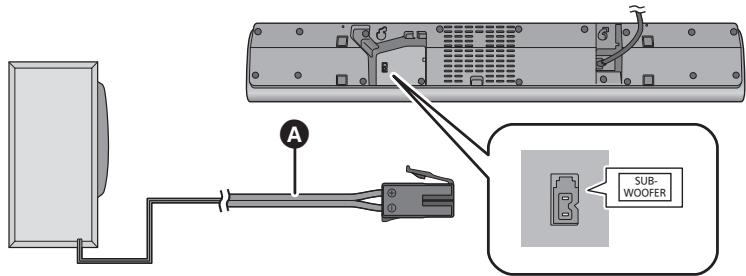

Conexión del cable del altavoz

Coincida la forma del conector y conecte a la terminal.

A cable del altavoz

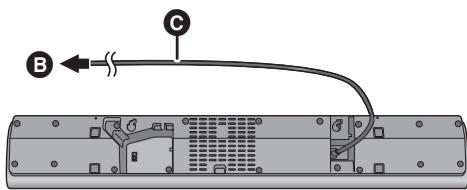

Cable de alimentación de CA

• Conecte solamente después de haber finalizado todas las demás conexiones.

A una toma de corriente de casa Cable de alimentación de CA

• Este sistema consume mucha corriente CA, (=> 23) incluso cuando está apagado. Para ahorrar energía, si no va a usar este sistema durante mucho tiempo, desenchúfelo del tomacorriente de alimentación principal.

Ahorro de energía

Esta unidad principal está diseñada para conservar su consumo de energía y ahorrar energía.

• La unidad principal cambia automáticamente al modo en espera cuando no se ingresa una señal y no se realiza una operación durante 2 horas aproximadamente. Consulte la página 18, "Apagado Automático" para desactivar esta función.

Conexión Bluetooth®

Al usar la conexión Bluetooth®, puede escuchar el sonido desde el dispositivo de audio Bluetooth® desde este sistema, de forma inalámbrica.

• Consulte las instrucciones de configuración del dispositivo Bluetooth® para obtener más instrucciones sobre cómo conectar un dispositivo Bluetooth®.

Preparación

• Encienda la función Bluetooth® del dispositivo y coloque el dispositivo cerca de la unidad principal.

Sincronización Bluetooth®

Pulse [3] para seleccionar "3".

• Si el indicador "3" parpadea rápidamente, vaya al paso 3. 2 Mantenga pulsado [3] hasta que el indicador "3" parpadee rápidamente.
• Si el indicador "O" parpadea lentamente, repita el paso 2. 3 Seleccione "SC-HTB18" desde el menú Bluetooth® del dispositivo Bluetooth®.
• Si se le solicita una contraseña en el dispositivo Bluetooth®, ingrese "0000".
• Cuando se conecta el dispositivo Bluetooth®, el indicador "O" deja de parpadear y se enciende.

• Puede registrar al menos 8 dispositivos Bluetooth® con este aparato.
• Sin embargo, cuando se abarque este aparato, solamente se guardarán 8 dispositivos registrados. Si registra 9 dispositivos o más, se eliminarán los dispositivos con el historial de conexión más antiguo.

Conexión a un dispositivo Bluetooth® sincronizado

1 Pulse [3] para seleccionar "3".

• Si el indicador "8" se ilumina, ya existe un dispositivo Bluetooth® conectado con este sistema. Desconéctelo. (⇒ abajo) 2 Seleccione "SC-HTB18" desde el menú Bluetooth® del dispositivo Bluetooth®.

Desconexión del dispositivo Bluetooth®

Mantenga pulsado [3] hasta que el indicador "3" parpadee lentamente.

• Cuando "®" es la fuente seleccionada, este sistema intentará conectarse automáticamente al último dispositivo conectado Bluetooth®. Si falla el intento de conexión, trate de establecer de nuevo la conexión.
• El dispositivo Bluetooth se desconectará si se selecciona una fuente de audio diferente (por ej. "TV").
• Este sistema se puede conectar solamente a un dispositivo por vez.

Precauciones de seguridad

El montaje nunca debe ser realizado por una persona que no sea especialista educado para la instalación.

PANASONIC RECHAZA TODO DAÑO A LA PROPIEDAD Y/O SERIAS LESIONES INCLUYENDO LA MUERTE DEBIDOS A UN MONTAJE ERRÓNEO O UN MANEJO INCORRECTO.

• Asegúrese de instalar la unidad principal como se indica en las instrucciones de funcionamiento.
• Monte usando técnicas y convenientes para la estructura y para los materiales del lugar de instalación.

Advertencia

• Este sistema se debe usar como se indica en estas instrucciones. De lo contrario, se pueden provocar daños en el amplificador y/o en el altavoz, y puede resultar en un riesgo de incendio. Consulte a una persona de servicio calificada si el daño ocurrido o si experimenta un cambio brusco en el rendimiento.
• No intente sujetar la unidad principal a una pared usando métodos que no son los descritos en este manual.

• No sostenga la unidad principal con una mano para evitar una lesión, podría hacer caer la unidad principal al transportarla.
• Para evitar daños o rayones, coloque un paño suave y realice el armado sobre él.

El subwoofer

Al transportar el subwoofer

No sostenga el subwoofer desde esta abertura. Las piezas del interior podrían dañarse. Siempre sostenga la parte inferior del subwoofer al moverlo.

Interferencia inalámbrica

Para evitar interferencia, mantenga las distancias a continuación entre la unidad principal/el subwoofer y otros dispositivos electrónicos que utilizan la misma frecuencia de radio (banda de 2,4 GHz).

Unidad principal/subwoofer Router inalámbrico, teléfono inalámbrico y otros dispositivos electrónicos: aprox. 2 m

Selección del método de ubicación

Elija un método de colocación que sea mejor para usted.

Cuando se coloca la unidad principal en un bastidor o una mesa

• Coloque la unidad principal en una base plana y horizontal.
• Coloque la unidad principal delante del televisor.

Al sujetar la unidad principal en una pared

• Coloque la unidad principal en una base plana y vertical.

Al ubicar la unidad principal en frente del TV

La unidad principal puede bloquear o interferir con los diferentes sensores del TV (sensor C.A.T.S - Sistema de localización automatística de contraste, sensor del control remoto, etc.) y los transmisores de los anteojos para 3D en un TV compatible con 3D.

• Si se produce una interferencia, aleje la unidad principal de la televisión. Si el televisor aún no funciona correctamente, colóquelo sobre un bastidor o en la posición de montaje en la pared.

Si se bloquea el sensor del control remoto con la unidad principal

Intente usar el mando a distancia del televisor desde un ángulo diferente.

• Ubique el subwoofer a algunos metros de la unidad principal y en una posición horizontal con el panel superior mirando hacia arriba.
• No use la unidad principal o el subwoofer en un gabinete de metal.
• Si se ubica el subwoofer muy cerca de las paredes y esquinas se puede producir un sonido grave excesivo. Cubra las paredes y ventanas con cortinas gruesas.
• Si la coloración del televisor no es la correcta, apague el televisor durante 30 minutos aproximadamente. Si sigue ocurriendo, aleje la unidad principal y el subwoofer del televisor.
• Mantenga los elementos imantados lejos. Las tarjetas imantadas, relojes, etc. se pueden averiar si se dejan demasiado cerca de la unidad principal y del subwoofer.
• Mantenga la unidad principal a unos 150 mm alejada del televisor.

Cuando se coloca la unidad principal en un bastidor o una mesa

Accesorios requeridos adicionalmente (disponibles en comercios)

Cable de prevención contra las caídas ×1 - Argolla (para pasar el cable de prevención de caídas) ×1

• Use tornillos disponibles en comercios que sean capaces de soportar más de 33 kg
• Use un cable que sea capaz de soportar más de 10 kg (con un diámetro de aproximadamente 2 mm).

1 Deslice el interruptor MULTI ANGLE a "RACK/TABLE TOP".

• Empuje el cable de alimentación de CA bajo del soporte.

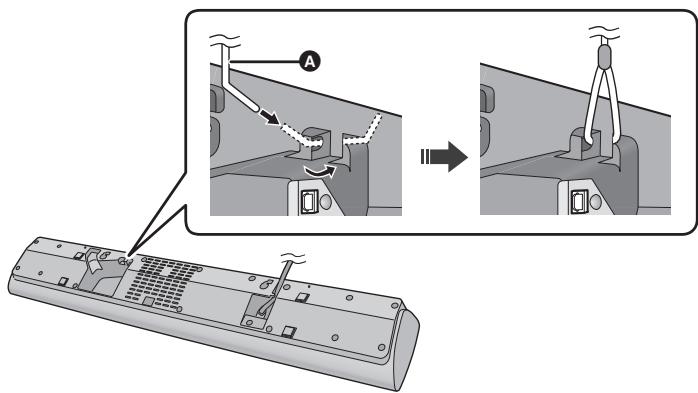

Sujete el cable a la unidad principal.

A Cable*

Si el cable no se pueda pasar por los orificios, intente doblar el cable en 2 ubicaciones, aproximadamente a 5 mm de distancia de la punta, a un ángulo de 45° (como se ilustra a continuación).

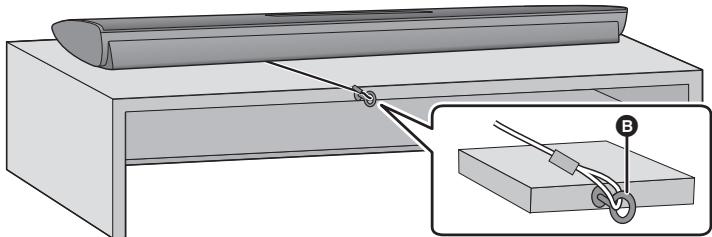

Coloque la unidad principal en la posición deseada y sujete el cable al bastidor o a la mesa.

• Asegúrese de que el huelgo de la mesa sea mínimo.
• No apoye la unidad principal contra el televisor o la pared.
• No coloque la unidad principal sobre el cable de alimentación de CA.
• Compruebe que la unidad principal está estable.

3 Armella roscada

• Sujete en una posición capaz de soportar más de 10kg .
• Según la ubicación de la unidad principal, pueda diferir la posición de atornillado de la armella roscada.

Al sujetar la unidad principal en una pared

Asegúrese de que el tornillo que utilice y la pared sean lo suficientemente fuertes como para soportar el peso de al menos 33kg .

Los tornillos y otros elementos no se suministran ya que el tipo y tamaño variarán con cada instalación.

• Consulte el paso 3 para poder los detalles sobre los tornillos requeridos.
• Asegúrese de sujetar el cable de Prevención de caídas como la medida de seguridad secundaria.

Accesorios requeridos adicionalmente (disponibles en comercios)

• Tornillos para el montaje a pared. × 2
• Cable de prevención contra las caídas
• Argolla (para un cable de prevención de caídas) X1

• Use un cable que sea capaz de soportar más de 10kg (con un diámetro de aproximadamente 2mm ).

Deslice el interruptor MULTI ANGLE a "WALL MOUNT".

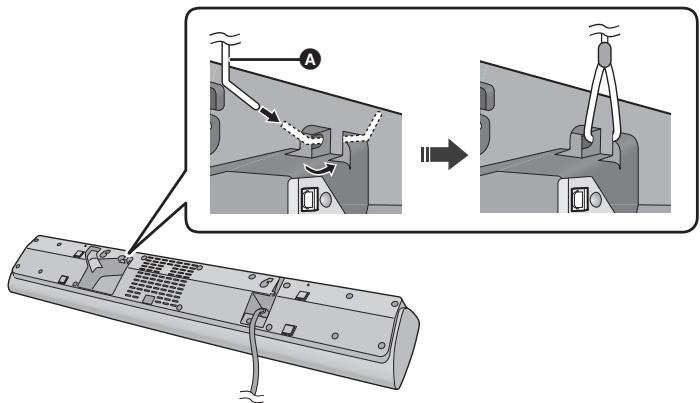

Sujete el cable a la unidad principal.

A Cable*

Si el cable no se puede pasar por los orificios, intente doblar el cable en 2 ubicaciones, aproximadamente a 5 mm de distancia de la punta, a un ángulo de 45° (como se ilustra a continuación).

Clave un tornillo en la pared.

• Utilice las medidas a continuación para ver el punto de los tornillos en la pared.
• Deje por lo menos 20 mm de espacio sobre la unidad principal para que haya el espacio suficiente para colocar la unidad principal.
• Deje por lo menos 10 mm de espacio a algunos lados de la unidad principal. Si no hay suficiente espacio, no se puede montar la unidad correctamente.
• No olvide usar un nivel para garantizar que los orificios de montaje estén nivelados.

Al menos 30 mm C Ø 4,0 mm D Ø 7,5 mm a Ø 9,4 mm Pared o columna F 7,5 mm a 8,5 mm

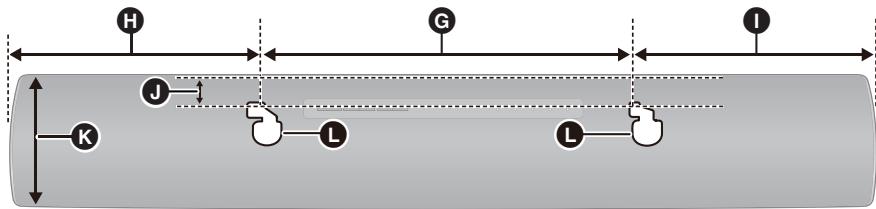

Vista frontal (imagen semitransparente)

⑥ 320 mm 215 mm 215 mm 15 mm 115 mm Orificio de montaje en la pared

4 Ajuste correctamente la unidad principal en los tornillos.

CORRECTO	INCORRECTO
Mueva el.altavoz para que el tornillo quede en esta posición.	En esta posición, el altovo caerá posiblemente si se mueve hacía la derecha o hacía la izquierda.

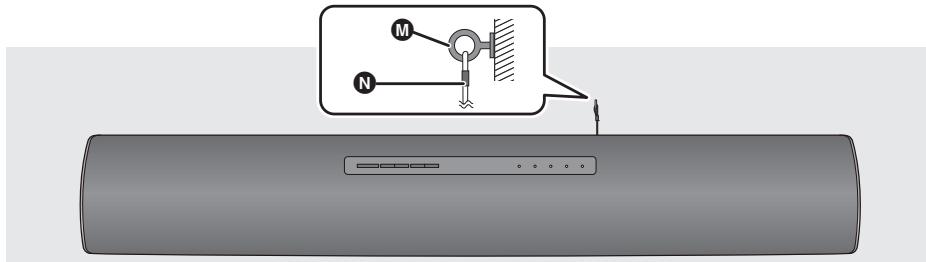

Sujete el cable a la pared.

• Asegúrese de que el huelgo de la cuerda sea mínimo.

M Armella roscada Cable

Uso de este sistema

Preparación

• Encienda el TV o el dispositivo conectado.

Pulse [O] para encender la unidad principal.

• Este mando a distancia no se puede usar para controlar las operaciones de los dispositivos conectados.

Cuando "s se selecciona como la fuente

En el dispositivo Bluetooth®:

Seleccione este sistema como la fuente de salida del dispositivo Bluetooth® conectado y comience la reproducción.

Cuando "BD/DVD" se selecciona como la fuente.

Encienda el TV y el dispositivo conectado:

Seleccione la entrada del televisor para este sistema y comience a reproducir en el dispositivo conectado.

Para ajustar el volumen de este sistema

Pulse [+VOL - ]

Rango de volumen: de 0 a 100^*

Para ajustar el nivel del subwoofer

1 Pulse [+ SUBWOOFER] o [SUBWOOFER -] para visualizar el nivel actual. 2 Mientras se visualiza el nivel:

Para establecer el modo de sonido envolvente

Se puede habilitar/deshabilitar el efecto de sonido envolvente. Pulse [SURROUND].

• Para cancelar, pulse el botón otra vez.

Para establecer el modo de voz clara

Con el modo de voz clara se pueden oír los diálogos más claramente. Pulse [CLEAR VOICE].

• Para cancelar, pulse el botón otra vez.

Para silenciar el sonido

Pulse [MUTE].

• Mientras está en silencio, todos los indicadores parpadean simultáneamente.
• Para cancelar, presione nuevamente el botón y ajuste el volumen.
• El silencio se cancela si se apaga esta unidad.

Si este sistema no opera como se espera o el sonido es inusual, volver los ajustes a los preestablecidos de fábrica puede resolver el problema. (⇒ 20)

※ El indicador BD/DVD, el indicador Bluetooth® y los indicadores de modo de sonido envolvente parpadean de izquierda a derecha (+) o de derecha a izquierda (-) mientras se efectúa el ajuste. Los indicadores no parpadearán cuando se alcanza el máximo o mínimo. - Si sale sonido de los altavoces del televisor, reduzca el volumen del televisor al nivel mínimo. - Si la unidad principal se apaga con el ajuste de volumen en más de la mitad (más de 50), la unidad principal bajará automáticamente el volumen a la mitad (50) cuando la unidad principal está encendida (Limitación de volumen).

Para desactivar esta función, consulte la página 19.

Operaciones avanzadas

Indicador del formato de audio

Para visualizar el formato de audio actual.

Mantenga pulsado [SURROUND] durante 4 segundos.

• Se indica el formato de audio actual durante 5 segundos.

El indicador "CLEAR VOICE" parpadea:

Dolby Digital es el formato de audio.

El indicador "SURROUND" parpadea: DTS® es el formato de audio.

El formato de audio no se indica cuando se selecciona "BD/DVD" o " ^ 電 ^ 電" como la fuente.

Apagado Automático

La unidad se apaga automáticamente si no hay ninguna entrada de audio y cuando no se utilice durante 2 horas aproximadamente.

Mientras mantiene pulsado [CLEAR VOICE] en el mando a distancia, mantenga pulsado [INPUT] en la unidad principal durante más de 4 segundos para que aparezca la configuración actual.

El indicador "BD/DVD" parpadea:

El Apagado Automático está encendido.

El indicador "CLEAR VOICE" parpadea:

El Apagado Automático está apagado.

Mientras aparece la configuración, pulse [CLEAR VOICE] para seleccionar la configuración.

• El ajuste cambia cada vez que se presiona [CLEAR VOICE].
• El indicador para el ajuste seleccionado parpadea durante 20 segundos y luego sale del modo de ajuste.
• El ajuste se mantiene hasta que se cambie de nuevo.
• La configuración por defecto de esta función está encendida.

Bluetooth® en espera

Establece una conexión a un dispositivo Bluetooth® sincronizado cuando la unidad principal se encuentra en modo en espera.

Mientras mantiene pulsado [SURROUND] en el mando a distancia, mantenga pulsado [8] en la unidad principal durante más de 4 segundos para que aparezca el modo actual.

El indicador "BD/DVD" parpadea: Bluetooth® en ella está encendido.

El indicador "CLEAR VOICE" parpadea: Bluetooth® en espera está apagado.

Mientras aparece el modo, pulse [SURROUND] para seleccionar el modo.

• El ajuste cambia cada vez que se presiona [SURROUND].
• El indicador para el ajuste seleccionado parpadea durante 20 segundos y luego sale del modo de ajuste.
• El ajuste se mantiene hasta que se cambie de nuevo.
• La configuración por defecto de esta función está apagada.

Modo de regulador de luz

Puede desactivar el modo de regulador de luz y mantener los indicadores LED encendidos.

Mientras mantiene presionado [BD/DVD] en el control remoto, mantenga presionado [-VOL] en la unidad principal durante más de 4 segundos para desactivar el modo de regulador de luz.

• El indicador para la condición actual se pondrá más brillante.
• El ajuste se mantiene hasta que se cambie de nuevo.
• El ajuste predeterminado de esta función es activada.

Para activar el modo de regulador de luz, repita la operación anterior.

Luego de realizar la operación, el indicador para la condición actual se atenuará.

Código del mando a distancia

Cuando otros productos Panasonic respondan al control remoto de este sistema, cambie el número de control remoto en este sistema y en el control remoto.

Preparación

• Apague todos los otros productos Panasonic.
• Encienda esta unidad.

Cambie el número del mando a distancia al número 2:

1 Dirija el control remoto hacia el respectivo sensor de la unidad principal. 2 Pulse y mantenga pulsado [MUTE] y [3] en el mando a distancia por más de 4 s.

• Todos los indicadores parpadearán durante 10 segundos cuando se cambia el código de este sistema.

TV

BD/DVD

CLEAR VOICE

SURROUND

• El ajuste se mantiene hasta que se cambie de nuevo.

• Si la instalación no funciona después de cambiar el código, repita los pasos 1 y 2.
• Para asignar el mando a distancia al código 1, repita los pasos anteriores pero reemplace [3] con [TV].

Para apagar la limitación de volumen

Si un estado del volumen disminuido le molesta cada vez que enciende la unidad principal, por ejemplo, puede apagar esta función.

Mientras mantiene presionado [MUTE] en el control remoto, mantenga presionado [VOL +] en la unidad principal durante más de 4 segundos.

• Todos los indicadores parpadearán una vez cuando la limitación de volumen está apagada.

Para restablecer los ajustes, vuelva a los ajustes de fábrica. (⇒ 20)

Resolución de problemas

Haga las comprobaciones siguientes antes de solicitar el servicio de reparaciones. Si tiene alguna duda acerca de los puntos de comprobación, o si las soluciones indicadas en la siguiente guía no solucionan el problema, consulte a su concesionario para recibir instrucciones.

Para volver a la configuración de fábrica.

Mientras la unidad principal se encuentra encendida, mantenga pulsado [山 ]/I ] en la unidad principal durante más de 4 segundos. (Todos los indicadores parpadearán dos veces. Cuando se reinicie este sistema.)

Si este sistema no funciona como se espera, el volver a la configuración por defecto de fábrica puede resolver el problema.

• El número del control remoto volverá a "1" cuando este sistema vuelva al ajuste de fábrica. Para cambiar el número del control remoto, consulte la página 19.

Operaciones generales

Ninguna alimentación.

• Inserte el cable de alimentación de CA correctamente. (⇒ 10)
• Si los indicadores parpadean y la unidad principal se apaga inmediatamente después de encenderla, desenchufe el cable de alimentación de CA y consulte a su distribuidor.

El mando a distancia no funciona correctamente.

• La batería está agotada. Cámbiela por otra nueva. (⇒ 8)
• Es posible que no se haya sacado la hoja de aislamiento. Saque la hoja de aislamiento. (⇒ 8)
• Puede ser necesario hacer ahora el número del mando a distancia después de cambiar la batería del mando a distancia. (⇒ 19)
• Use el mando a distancia dentro del rango de operación correcto. (⇒ 8)

El indicador "TV" parpadea.

Desenchufe el cable de alimentación de CA y consulte a su distribuidor. Si también parpadean otros indicadores, asegúrese de informar a su distribuidor acerca de ellos.

La unidad principal se pone automáticamente en el modo de espera.

La función "Apagado Automático" está encendida. La unidad principal cambia automáticamente al modo en espera cuando no se ingresa una señal y no se realiza una operación durante 2 horas aprox. Consulte la página 18 para desactivar esta función.

Bluetooth®

No se puede realizar la conexión.

Verifique la condición del dispositivo Bluetooth.

El dispositivo no se puede conectar.

• La sincronización del dispositivo no fue exitosa o se reemplazó el registro. Intente sincronizar de nuevo el dispositivo. (⇔ 11)
• Este sistema puede estar conectado a un dispositivo diferente. Desconecte el otro dispositivo e intente sincronizarlo de nuevo.

El dispositivo está conectado pero el audio no se puede escuchar en este sistema.

Para algunos dispositivos Bluetooth® incorporados, tiene que hacer manualmente la conexión de audio en "SC-HTB18". Lea las instrucciones de funcionamiento para obtener detalles del dispositivo.

Se interrumpe el sonido.

• El dispositivo está fuera del rango de comunicación de 10 m. Mueva el dispositivo Bluetooth® más cerca de la unidad principal.
• Retire los obstáculos entre la unidad principal y el dispositivo.
• Otros dispositivos que usan la banda de frecuencia de 2,4 GHz (router inalámbrico, microondas, teléfonos inalámbricos, etc.) están interfiriendo. Mueva el dispositivo Bluetooth® más cerca de la unidad principal y aléjelo de otros dispositivos.

Sonido

Sin sonido.

Desactive el silencio. (⇒ 17) - Verifique las conexiones a los dispositivos externos. (⇒ 9) - Asegúrese de que la señal de audio recibida sea compatible con esta unidad. (⇒ 23) - Apague esta unidad y luego vuelva a encenderla. - Si las conexiones son correctas, es posible que haya un problema con los cables. Vuelva a conectar con cables diferentes. - Revise los ajustes de calidad de audio en el dispositivo conectado.

El volumen se baja cuando se enciende la unidad principal.

Si la unidad principal se apaga con el ajuste de volumen en más de la mitad (más de 50), la unidad principal baja automáticamente el volumen a la mitad (50) cuando la unidad principal está encendida. (⇒ 19)

El diálogo es demasiado persistente o el diálogo no suena natural.

Este sistema dispone de una referencia para hacer que el diálogo resulte cuando el volumen es bajo. (⇒ 17)

No hay audio.

La energía de la unidad principal se apaga automáticamente.

(Cuando la unidad principal detecta un problema, se activa una medida de seguridad y la unidad principal cambia automáticamente al modo de espera.)

• Hay un problema con el amplificador.
• ¿El volumen es extremadamente alto? Si lo es, baje el volumen.
• ¿Esta unidad está ubicada en un lugar extremadamente caluroso?

Si es así, mueva la unidad a un lugar más frío y espere un momento y baje el volumen y enciéndala.

Si el problema persiste, confirme que el indicador TV y el indicador BD/DVD parpadean primero. Después de comprobar los indicadores, apague el sistema, desenchufe el cable de alimentación de CA, y consulte a su distribuidor. Asegúrese de recordar los indicadores que parpadeaban e informar al distribuidor sobre ellos.

Cuidados de la unidad

Para limpiar este problema, pase por él un paño blando y seco.

• Cuando la suciedad es difícil de eliminar, moje un paño en agua, escúrralo y limpie la unidad; después repase con un paño seco.
• No utilice alcohol, diluyente de pintura o bencina para limpiar este sistema.
• Antes de utilizar un paño tratado químicamente, lea cuidadosamente las instrucciones que lo acompañan.

Para tirar o transferir este sistema

La unidad principal puede guardar información de la configuración del usuario en ella. Si decide deshacerse de la unidad, ya sea eliminándola o transfiriéndola, siga los procedimientos para restituir todas las configuraciones a los ajustes de fábrica para borrar la configuración del usuario. (Vea “Para volver a la configuración de fábrica”.)

• Se puede grabar el historial de funcionamiento en la memoria de la unidad principal.

Licencias

Fabricado con la licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas commerciales de Dolby Laboratories.

Para patentes DTS, ver http://patents.dts.com. Fabricado bajo licencia de DTS Licensing Limited. DTS, el símbolo, y DTS y el símbilo+juntos son marcas registradas, y DTS Digital Surround es unamarca de DTS, Inc. © DTS, Inc. todos los derechos reservados.

Lamarca denominativa Bluetooth® y sus logos son marcas commerciales registradas de Bluetooth SIG, Inc. y qwquier uso de dichas marcas por parte de Panasonic Corporation se realizaba bajo licencia. Otos nombres de marcas y marcas commerciales son propidad de sus respectivos propietarios.

DOLBY

DIGITAL

dts

Digital Surround

Iluminación del indicador

Los indicadores muestran la condición de este sistema al parpadear. Los patrones del indicador que se ilustran a continuación se visualizan durante las condiciones de funcionamiento normal.

Indicador

Descripción

El indicador parpadea durante 20 segundos.

• Cuando la configuración está encendida ("Apagado Automático" y "Bluetooth® en uso") (⇒ 18)

El indicador parpadea durante 20 segundos.

• Cuando la configuración está apagada ("Apagado Automático" y "Bluetooth® desactivado") (⇒ 18)

El indicador parpadea durante 5 segundos.

• Cuando el formato de audio es Dolby Digital (⇒ 18)

El indicador parpadea durante 5 segundos.

• Cuando el formato de audio es DTS (⇒ 18)

El indicador parpadea durante 10 segundos.

• Cuando se cambia el número del mando a distancia (⇒ 19)

Los indicadores parpadean una vez.

• Cuando se cambia el ajuste ("Para apagar la limitación de volumen") (⇒ 19)

Los indicadores parpadean dos veces.

• Cuando la unidad principal se reinicia (⇒ 20)

El indicador Bluetooth® parpadea rápidamente.

• Cuando la unidad principal está lista para la conexión (⇒ 11)

El indicador Bluetooth® parpadea lentamente.

• Cuando la unidad principal está esperando la conexión (⇒ 11)

El indicador Bluetooth® se enciende.

• Cuando la unidad principal está conectada a un dispositivo Bluetooth (⇒ 11)

Eliminación de Aparatos Viejos y de Pilas y Baterías

Solamente para la Unión Europea y países con sistemas de reciclado.

Estos símbolos en los productos, su embalaje o en los documentos que los acompañen significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas, llévelos a los puntos de recogida de acuerdo con su legislación nacional.

Si los elimina correctamente, puede ayudar a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida o reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo debajo):

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

Especificaciones

SECCIÓN DEL AMPLIFICADOR

Potencia de salida RMS: Modo Dolby Digital

Canal delantero (unidad no simultánea)

SECCIÓN DE LOS TERMINALES

Entrada de audio digital (TV)

Entrada digital óptica

Terminal óptico

Frecuencia de muestreo

Entrada de audio analógica (BD/DVD)

Entrada de audio

Clavija Pin

Salida del altavoz

Subwoofer

SECCIÓN ALTAVOCES

ALTAVOZ DELANTERO (L/R)

Tipo

1 planta de altavoz de 1 vía

Unidad(es)

8 cm × 2 (Tipo cono)

Impedancia

4Ω

SUBWOOFER

Tipo

1 planta de altavoz de 1 vía (Reflexión de los graves)

Unidad

16 cm (Tipo cono)

Impedancia

8Ω

SECCIÓN BLUETOOTH®

Especificación del sistema Bluetooth

Bluetooth® Versión 3.0

Clasificación del equipo inalámbrico

Clase 2 (2,5 mW)

Archivos admitidos

A2DP (con SCMS-T)

Códec admitido

SBC

Banda de frecuencia

Frecuencia

Distancia de operación

Operación

2,4 GHz banda FH-SS

Línea de visión de 10 m aprox.

GENERALIDADES

Consumo de energía

35 W

Consumo de energía en el modo de espera

Aprox. 0,5 W

Alimentación

CA 220 V a 240 V, 50 Hz

Unidad principal

Para la disposición de montaje en la pared Dimensiones (An × Al × Prof)

750 × 65,5 × 118 mm

Para montar en la pared

Dimensiones (An × Al × Prof)

750 × 115 × 65 mm

Masa

Aprox. 2,3 kg

Subwoofer

Dimensiones (An×Al×Prof)

156× 290× 263mm

Masa

Aprox. 3,0kg

Gama de temperaturas de funcionamiento

0° C a + 40° C

Gama de humedades de funcionamiento

De 20% a 80% RH (sin condensación)

• Las especificaciones están sujetas a cambios sin aviso previo.
• Los pesos y las dimensiones son aproximados.
• La distorsión armónica total se mide con un analizador de espectro digital.

Fabricado por:

Panasonic Corporation
