MANUALE UTENTE SC-HTB18EB PANASONIC
Istruzioni per l'uso
Istruzioni per l'uso
La ringraziamo per l'acquisto di questo prodotto.
Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto e conservare questo manuale per usi futuri.
Per l'installazione occorre rivolgersi a uno specialista qualificato. (Vedere da pagina 56 a 60)
Prima di iniziare il lavoro, leggere attentamente queste istruzioni di installazione e le istruzioni di funzionamento, al
fine di garantire una corretta installazione.
Conservare queste istruzioni. È possibile che se ne abbia bisogno quando si effettua la manutenzione dell'unità o la si sposta.
Precauzioni per la sicurezza
ATTENZIONE
Unità
- Per ridurre il rischio di incendio, folgorazioni o danni all'unità, non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi. Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
- Utilizzare solo gli accessori consigliati. Non rimuovere le coperture. Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.
- Per evitare incidenti, fissare saldamente l'apparato al muro attenendosi alle istruzioni di installazione.
Cavo di alimentazione CA
- Per ridurre il rischio di incendio, folgorazioni o danni all'unità: - Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità. - Inserire fino in fondo la spina del cavo di alimentazione nella presa. - Non tirare, piegare o appoggiare oggetti pesanti sul cavo di alimentazione. Non maneggiare la spina con le mani bagnate.
- Tenere la spina del cavo di alimentazione tra le dita quando la si scollega. - Non utilizzare una spina o una presa di rete danneggiate.
- La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.
Batteria a pastiglia (Batteria al litio)
- Pericolo di incendio, esplosione e bruciature. Non ricaricare, smontare, riscaldare oltre 60 °C o bruciare.
- Tenere la batteria a bottone fuori della portata dei bambini. Non mettere mai in bocca la batteria a bottone. Se viene ingerita, rivolgersi a un medico.
Piccolo oggetto
- Tenere la batteria a pastiglia fuori della portata dei bambini per impedire che la inghiottano.
AVVERTENZA
Unità
Non mettere sull'unità sorgenti di fiamme nude, come candele accese. - Durante l'uso, questa unità potrebbe essere soggetta a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare. - Questa unità è progettata per l'uso nei paesi con clima mite. - Il contrassegno di identificazione del prodotto è situato sul lato inferiore dell'unità.
Collocazione
- Collocare questa unità su una superficie piana.
- Per ridurre il rischio di incendio, folgorazioni o danni all'unità,
-Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato o altro spazio ristretto.
Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende o altri oggetti simili. -Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.
Batteria a pastiglia (batteria al litio)
- Se la batteria viene sostituita in modo non corretto, esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
- All'inserimento, accertarsi che i poli siano correttamente allineati.
- L'uso scorretto delle batterie può causare perdite di elettrolito e incendi.
Rimuovere la batteria se si prevede di non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo dalla luce.
- Non riscaldare o esporre a fiamme le batterie. Non lasciare la batteria o le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.
- Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.
Panasonic non è responsabile per la compromissione di dati e/o informazioni durante una trasmissione wireless.
Banda di frequenza utilizzata
Questo sistema usa la banda di frequenza 2,4 GHz.
Certificazione del dispositivo
- Questo sistema rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.
- In alcuni paesi la legge punisce le seguenti azioni:
- Disassemblaggio o modifica dell'unità. Rimozione delle indicazioni delle specifiche.
■ Restrizioni d'uso
- Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di tecnologia Bluetooth®.
- Tutti i dispositivi devono rispettare gli standard Bluetooth SIG, Inc.
- A seconda delle specifiche e delle impostazioni di un dispositivo, quello potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
- Questo sistema supporta le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/o delle impostazioni, la sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
- L'unità non è in grado di trasmettere dati ad un dispositivo Bluetooth®.
Range di utilizzo
Usare questo dispositivo ad una distanza massima di 10m
La distanza può diminuire a seconda dell'ambiente, di ostacoli o di interferenze.
Interferenza da altri dispositivi
- Questo sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se l'unità principale è posizionata troppo vicina ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.
- Questo sistema potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.
Uso previsto
- Questo sistema è predisposto per un normale impiego di tipo generale.
- Non usare questo sistema vicino a un impianto o in un ambiente soggetti a interferenze in radiofrequenza (ad esempio: aeroporti, ospedali, lavoratori, ecc).
C€ 0560
"Panasonic Corporation" dichiara qui che questo prodotto è conforme ai requisiti essenziali e alle altre relative norme della Direttiva 1999/5/EC.
I clienti possono scaricare una copia della DdC originale dei nostri prodotti R&TTE dal nostro server per le DdC: http://www.doc.panasonic.de
Contatti del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH,
Questo prodotto è progettato per la clientela generale. (Categoria 3)
Indice
Precauzioni per la sicurezza 2 Informazioni su Bluetooth 3
Prima dell'uso
Parti in dotazione 5
Questo schema (SC-HTB18) 5 Accessori 5
Guida ai comandi 6
Questo schema (Parte anteriore) 6 Questo problema (Parte posteriore) 7 Telecomando 8
Preparativi
Punto 1 Concessioni 9
Collegamento con la TV. 9 Collegamento con altri dispositivi 9 Connessione cavo di potenza 10 Collegamento cavo di alimentazione CA 10 Connessione Bluetooth 11
Punto 2 Collocazione 12
Precauzioni di sicurezza 12 Il subwoofer 12 Interferenza wireless 12 L'unità principale 13 Posizionamento dell'unità principale in uno scaffale o su un tavolo 14 Per montare l'unità principale a parete 15
Operazioni
Utilizzo di questo prodotto 17
Operazioni avanzate 18
Consultazione
Risoluzione dei problemi 20 Cura dell'unità 21 Licenze 21 Illuminazione degli indicatori 22 Caratteristiche tecniche 23
- L'aspetto dell'unità è in dotazione.
- Queste Istruzioni per l'uso descrivono principalmente come eseguire le operazioni tramite il telecomando, ma è anche possibile eseguire le operazioni sul subwoofer attivo, se i comandi sono gli stessi.

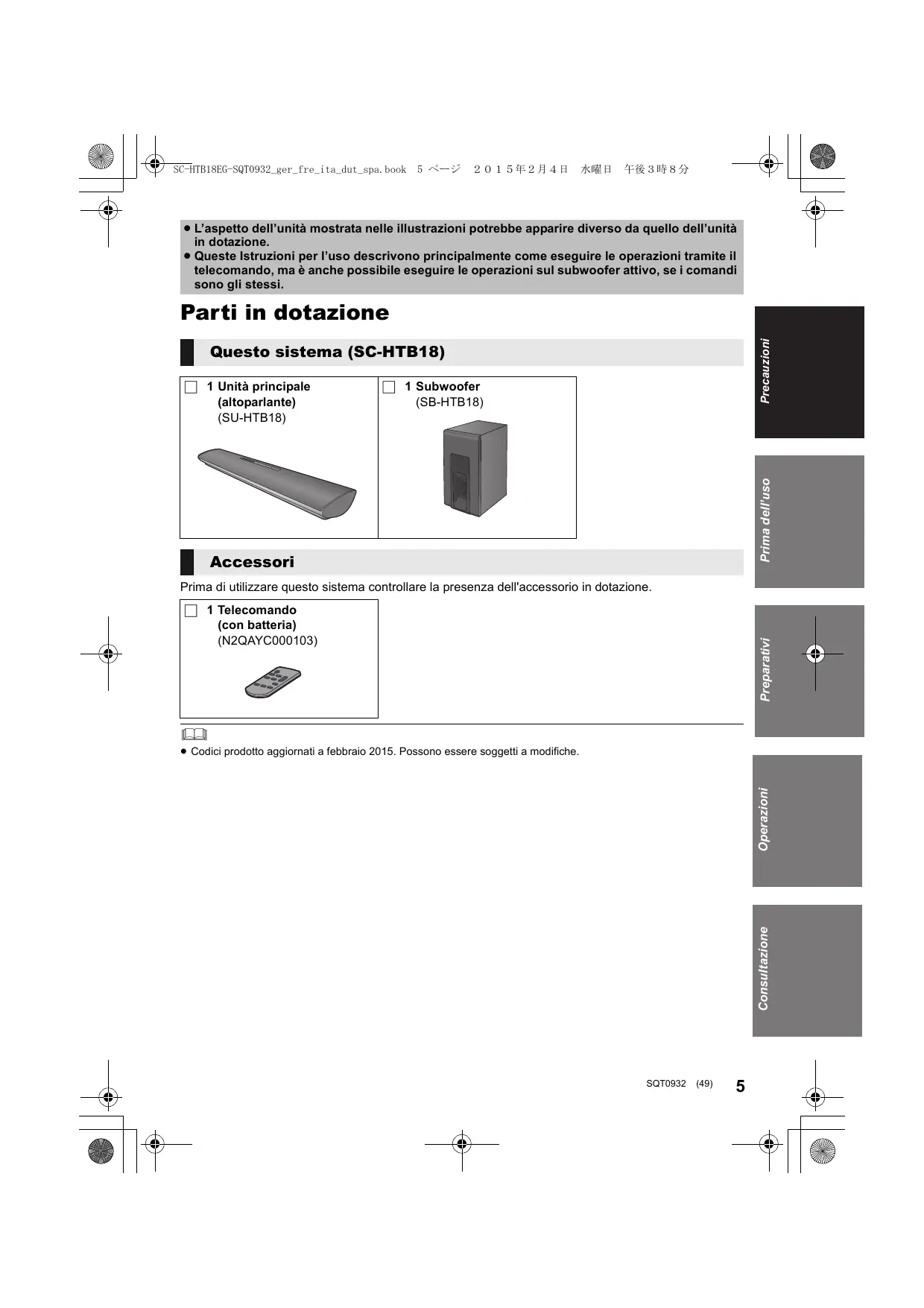

Parti in dotazione

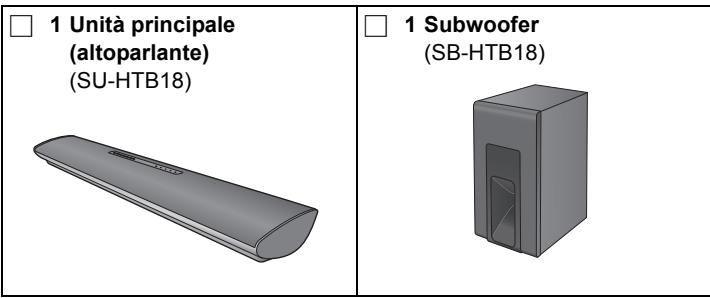

Questo prodotto (SC-HTB18)
Prima di utilizzare il sistema, controllare la presenza dell'accessorio in dotazione.
- Codici prodotto aggiornati a febbraio 2015. Possono essere soggetti a modifiche.

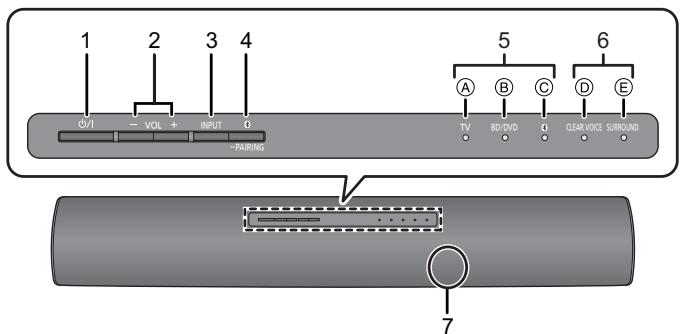

Pannello anteriore
Unità principale
Subwoofer
1 Interruttore standby/accensione (I/I)
Premerlo per passare dallo stato di accensione alla modalità standby o viceversa. In modalità standby l'unità consuma solo una piccola quantità di corrente.
2 Regola il volume del sistema (⇒ 17) 3 Selezionare la sorgente (⇒ 17)
4 Seleziona il dispositivo Bluetooth® come sorgente (⇒ 17)
5 Indicatori del selettore di ingresso*
① Indicatore TV: si illumina in verde quando la sorgente audio selezionata è il televisore. ② Indicatore BD/DVD: si illumina in ambra quando la sorgente audio è il dispositivo collegato al terminale BD/DVD. ③ Indicatore Bluetooth®: si accende in ambra quando il dispositivo Bluetooth® è la sorgente audio.
6 Indicatori modalità audio*
⑥ Indicatore CLEAR VOICE
Si accende in ambra quando la modalità audio corrente è Clear Voice.
E Indicatore SURROUND
Si accende in colore ambra quando la modalità audio corrente è Surround.
Sensore del segnale di telecomando (⇒ 8)
※ Gli indicatori lampeggiano anche in varie circostanze. (⇒ 22)

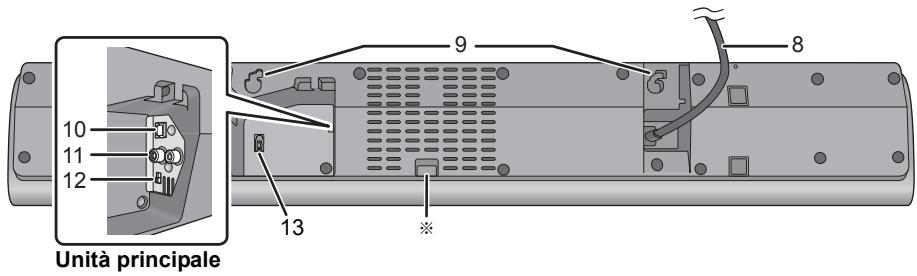

8 Cavo di alimentazione CA (⇒ 10) 9 Foro per montaggio a muro 10 Terminale OPTICAL DIGITAL AUDIO IN (⇒ 9) 11 Terminale di ingresso AUDIO (⇒ 9)

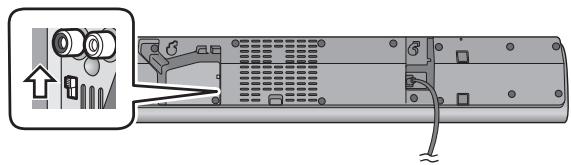

12 Commutatore MULTI ANGOLO (⇒ 14, 15) Seleziona la qualità dell'audio in base al metodo di posizionamento dell'unità principale. 13 Terminale subwoofer 14 Cavo di potenza
※ Solo per uso di servizio

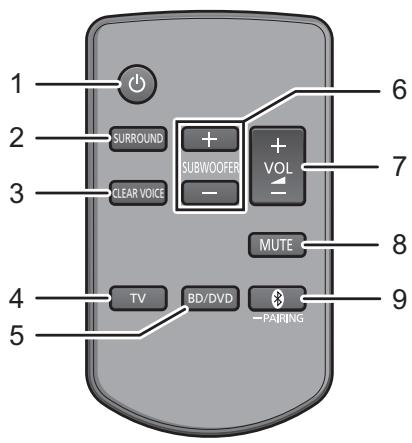

1 Accende o spegne l'unità principale (⇒ 17) 2 Attiva o disattiva l'effetto Surround (⇒ 17) 3 Attiva o disattiva l'effetto Clear Voice (⇒ 17) 4 Selezionare TV come sorgente (⇒ 17) 5 Selezionare BD/DVD come sorgente (⇒ 17) 6 Regolare il livello di uscita del subwoofer (frequenze basse) (⇒ 17) 7 Regola il volume di quel sistema (⇒ 17) 8 Mettere in sordina (⇒ 17) 9 Seleziona il dispositivo Bluetooth® come sorgente (⇒ 17)
Prima del primo utilizzo
Rimuovere la pellicola isolante A.

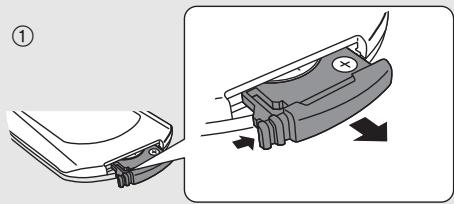

Sostituzione di una batteria a pastiglia
Tipo di batteria: CR2025 (batteria al litio)
- Inserire la batteria a pastiglia con il segno (+) rivolto verso l'alto.

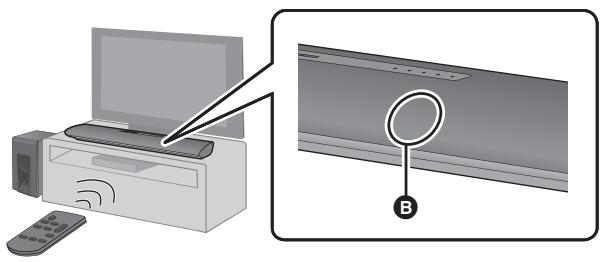

Raggio di azione del telecomando
Il sensore del segnale del telecomando si trova sull'unità principale.
Utilizzare il telecomando alla distanza corretta.
Distanza massima: entro circa 7 m direttamente davanti all'unità.
Angolazione: circa 30° a sinistra e a destra.
Sensore del segnale del telecomando.
- Prima di fare i collegamenti, spegnere tutte le unità e leggere i manuali dei vari apparecchi. Non collegare il cavo di alimentazione CA prima di aver completato tutti gli altri collegamenti.

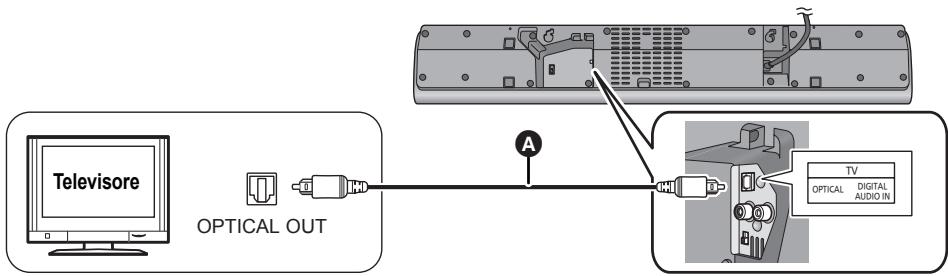

Collegamento con la TV.
A: Cavo audio digitale a fibre ottiche.
- Quando si utilizza il cavo audio digitale ottico, inserire correttamente il connettore nel terminale.
- Non piegare il cavo audio digitale ottico.
- L'ingresso ottico supporta solo PCM.

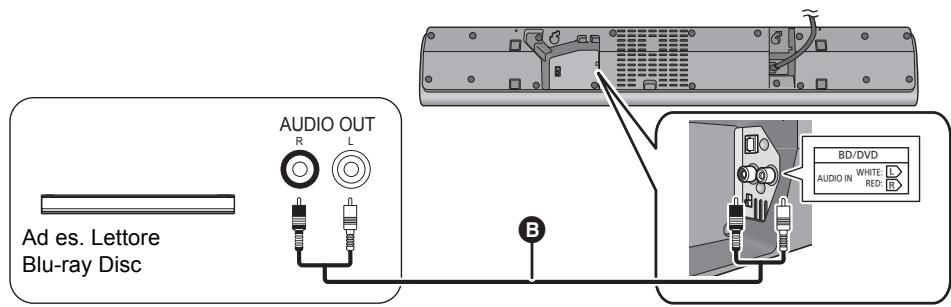

Collegamento con altri dispositivi.
Cavo audio.

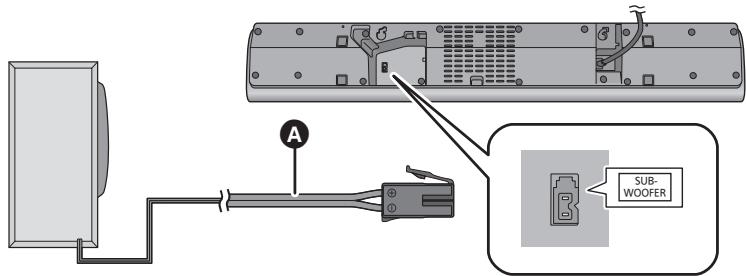

Connessione cavo di potenza.
Far corrispondere la forma del connettore e collegare al terminale.
A cavo di potenza

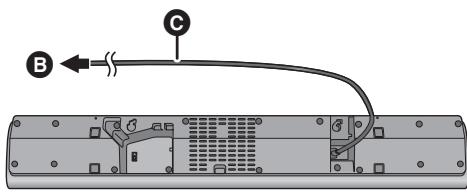

Collegamento cavo di alimentazione CA
- Collegare solo dopo che tutti gli altri collegamenti sono completati.
Ad una presa di corrente Cavo di alimentazione CA
- Questo sistema consuma una piccola quantità di corrente CA (⇒ 23) anche quando è spento. Ai fini del risparmio energetico, se il sistema non viene utilizzato per lungo tempo, staccare la spina alla presa di rete domestica.
Risparmio di energia
L'unità principale è stata progettata per ridurre i consumi energetici.
- L'unità principale passa automaticamente in modalità standby in assenza di segnali in ingresso e quando non viene effettuata alcuna operazione per circa 2 ore. Consultare pagina 18, "Spegnimento Automatico" per disattivare questa funzione.
Connessione Bluetooth®
Usando la connessione Bluetooth®, è possibile ascoltare l'audio dal dispositivo audio Bluetooth® da questo sistema in modalità wireless.
- Consultare le istruzioni per l'uso del dispositivo Bluetooth® per ulteriori istruzioni su come collegare un dispositivo Bluetooth®.
Preparativi
- Attivare la funzionalità Bluetooth® del dispositivo e posizionare il dispositivo vicino all'unità principale.
Accoppiamento Bluetooth®
Premere [3] per selezionare "X".
Se l'indicatore lampeggia velocemente, andare al passaggio 3.
2 Tenere premuto [3] fino a che l'indicatore "3" lampeggia velocemente.
Se l'indicatore lampeggia lentamente, ripetere il passaggio 2.
- Se viene richiesta la passkey sul dispositivo Bluetooth®, immettere "0000".
- Una volta che il dispositivo Bluetooth® è collegato, l'indicatore "®" smette di lampeggiare e rimane acceso.
- È possibile registrare 8 o più dispositivi Bluetooth® a questa unità.
Tuttavia, quando questa unità viene spenta, può memorizzare solo fino a 8 dispositivi registrati. Se si registrano 9 o più dispositivi, i dispositivi connessi meno recentemente verranno cancellati.
Connessione di un dispositivo Bluetooth® accoppiato
Premere [3] per selezionare "3".
- Se si accende l'indicatore "®", un dispositivo Bluetooth® è già connesso a questo sistema. Disconnetterlo. (⇒ molto)
Disconnessione di un dispositivo Bluetooth®
Tenere premuto [3] fino a che l'indicatore "3" lampeggia lentamente.
- Quando come origine è selezionato "®", questo sistema tenterà automaticamente di connettersi all'ultimo dispositivo Bluetooth® connesso. Se il tentativo di connessione non riesce, tentare nuovamente di stabilire una connessione.
- Il dispositorio Bluetooth® verrà disconnesso se viene selezionata una sorgente audio diversa (es. "TV").
- Questo sistema può essere collegato con un solo dispositivo alla volta.
Precauzioni di sicurezza
L'installazione deve essere effettuata da un professionista.
Per l'installazione occorre rivolgersi esclusivamente a uno specialista qualificato.
PANASONIC NON ACCETTA ALCUNA RESPONSABILITÀ PER EVENTUALI DANNI A COSE O LESIONI, ANCHE MORTALI, DERIVANTI DA UN'INSTALLAZIONE O DA UN UTILIZZO NON CORRETTI.
- Accertarsi di installare l'unità principale come indicato nelle presenti istruzioni per l'uso.
- Utilizzare le tecniche più appropriate per la struttura e i materiali presenti nel luogo di installazione.
Attenzione
- Questo sistema deve essere utilizzato solo come indicato in queste istruzioni. Il mancato rispetto delle istruzioni può portare a danni all'amplificatore e/o all'altoparlante e può generare rischi di incendio. In caso di danno o di un'improvvisa modifica delle prestazioni, consultare un tecnico qualificato.
- Non cercare di attaccare l'unità principale a un muro utilizzando metodi diversi da quelli descritti in questo manuale.
- Non tenere l'unità principale con una mano ed evitare di farla cadere durante il trasporto.
- Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su di esso.
Il subwoofer
Quando si trasporta il subwoofer
Non tenere il subwoofer da questa apertura. Le parti all'interno possono danneggiarsi. Tenere sempre la parte inferiore del subwoofer quando lo si trasporta.

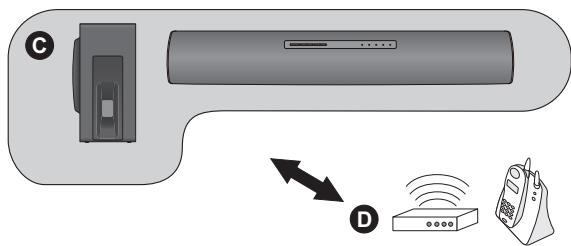

Per evitare interferenze, mantenere le seguenti distanze tra l'unità principale/subwoofer e gli altri dispositivi elettronici che usano la stessa radiofrequenza (banda 2,4 GHz).
Scegliere il posizionamento più adatto.
Posizionamento dell'unità principale in uno scaffale o su un cavalletto.
- Collocare l'unità principale su una superficie piana e orizzontale.
- Posizionare l'unità principale davanti al piedistallo della TV.
Per montare l'unità principale a parete.
- Collocare l'unità principale su una superficie piana e verticale.
■ Quando si posiziona l'unità principale davanti alla TV.
L'unità principale potrebbe ostacolare o interferire con i diversi sensori del televisore (sensore C.A.T.S. (Contrast Automatic Tracking System), sensore del telecomando, ecc.) e con i trasmettitori per gli occhiali 3D su un televisore compatibile con il 3D.
- Se si verifica un'interferenza, allontanare ulteriormente l'unità principale dal televisore. Se il televisore continua a non funzionare correttamente, provare a posizionare l'unità in uno scaffale o fissata a una parete.
Se il sensore del telecomando della TV è bloccato dall'unità principale.
Provare ad usare il telecomando della TV da un angolo diverso.
- Posizionare il subwoofer entro pochi metri dall'unità principale e in posizione orizzontale con il pannello superiore rivolto verso l'alto.
- Non utilizzare l'unità principale o il subwoofer in un armadietto in metallo.
- Posizionare il subwoofer troppo vicino alle pareti e agli angoli può generare un eccesso di frequenze basse. Coprire le pareti e le finestre con tende spesse.
- Se appaiono colori irregolari sul proprio televisore, spegnerlo per circa 30 minuti. Se il problema persiste, spostare l'unità principale ed il subwoofer più lontano dal televisore.
- Tenere lontani oggetti magnetizzati. Carte con banda magnetica, orologi, ecc. possono danneggiarsi se posizionati troppo vicini all'unità principale e al subwoofer.
- Posizionare l'unità principale ad una distanza di circa 150 mm dalla TV.
Posizionamento dell'unità principale in uno scaffale o su un cavo
Accessori aggiuntivi richiesti (disponibili in commercio)
Cordoncino anticaduta - Occhiello (per fissare il cordoncino anticaduta) × 1
- Utilizzare viti disponibili sul mercato in grado di supportare più di 33 kg
- Utilizzare un cordoncino che sia in grado di reggere un peso superiore a 10 kg (con un diametro di circa 2 mm).

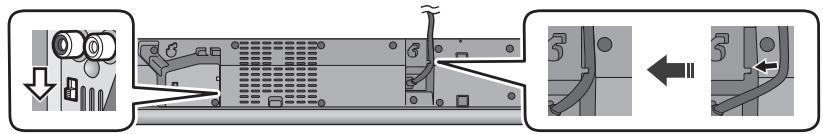

1 Spostare il commutatore MULTI ANGOLO su "RACK/TABLE TOP".
- Inserire il cavo di alimentazione CA all'interno della guida.

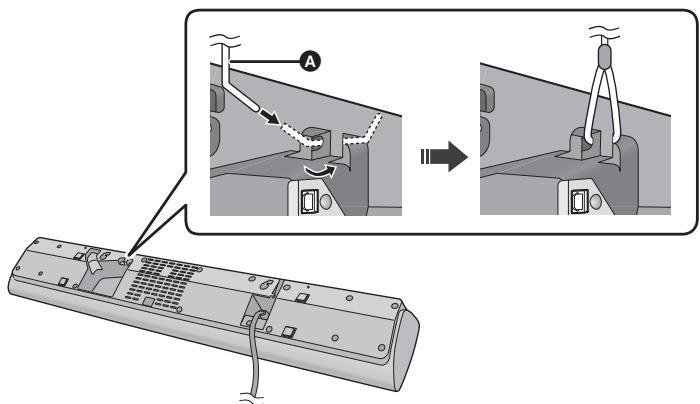

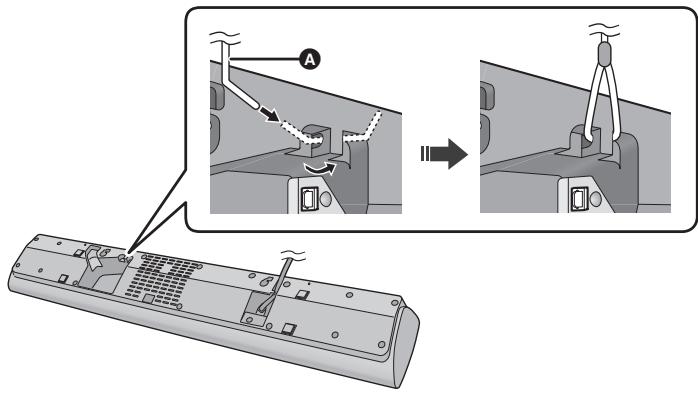

2 Collegare il cordoncino all'unità principale.
A Cavo*
※ Se non è possibile far passare il cavo attraverso i fori, provare a piegare il cavo in 2 punti, a circa 5 mm di distanza dall'estremità, ad un angolo di 45° (come illustrato sopra).

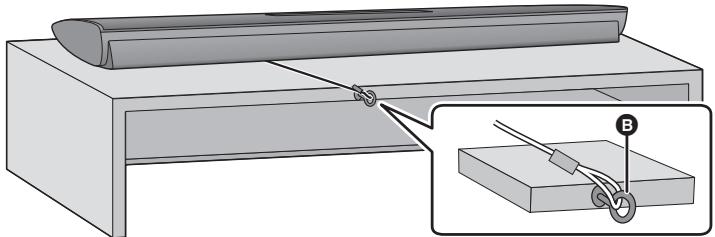

Mettere l'unità principale nella posizione desiderata e fissare il cordoncino allo scaffale o al muro.
- Accertarsi che il gioco del cordoncino sia minimo. Non appoggiare l'unità principale contro il televisore o la parete.
- Non posizionare l'unità principale sopra al cavo di alimentazione CA.
- Accertarsi che l'unità principale sia stabile.
3 Occhiello
- Installare in un punto in grado di sostenere più di 10 kg.
- A seconda della posizione dell'unità principale, il posizionamento dell'occhiello potrebbe cambiare.

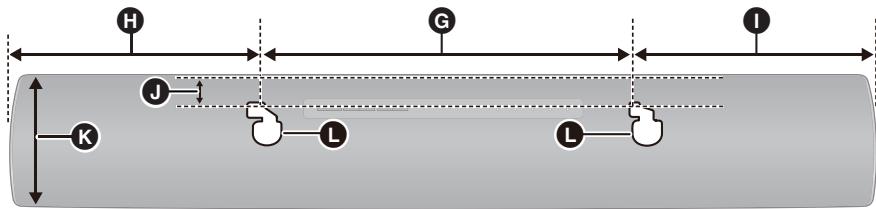

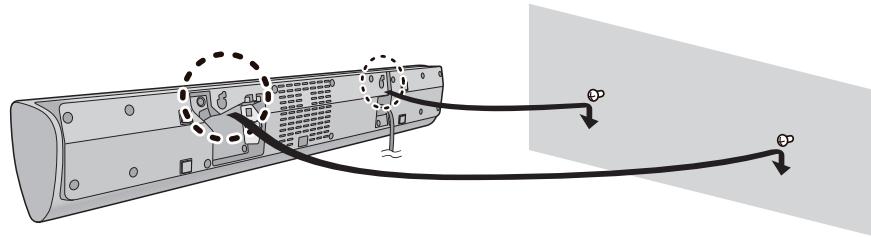

Per montare l'unità principale a parete
Accertarsi che la vite utilizzata e la parete siano sufficientemente robuste da sostenere un peso di almeno 33 kg.
Le viti e altre parti non sono incluse nella confezione poiché il tipo e le dimensioni variano a seconda dell'installazione.
- Per ulteriori informazioni sulle viti necessarie vedere il passaggio 3.
- Come misura di sicurezza secondaria, ricordarsi di installare il cordoncino anticaduta.
Accessori aggiuntivi richiesti (disponibili in commercio)
Viti per installazione a parete, cordoncino anticaduta, occhiello (per fissare il cordoncino anticaduta)
- Utilizzare un cordoncino che sia in grado di reggere un peso superiore a 10 kg (con un diametro di circa 2 mm).
Spostare il commutatore MULTI ANGOLO su "WALL MOUNT".
Collegare il cordoncino all'unità principale.
A Cavo*
※ Se non è possibile far passare il cavo attraverso i fori, provare a piegare il cavo in 2 punti, a circa 5 mm di distanza dall'estremità, ad un angolo di 45° (come illustrato sopra).
3 Inserire una vite all'interno del muro.
- Utilizzare le indicazioni che seguono per identificare le posizioni delle viti sulla parete.
- Lasciare almeno 20 mm di spazio sulla parte superiore dell'unità principale per avere spazio sufficiente per l'inserimento dell'unità principale.
- Lasciare almeno 10 mm di spazio su entrambi i lati dell'unità principale. Senza spazio sufficiente, non è possibile montare l'unità principale.
- Accertarsi di usare una livella per verificare che i fori di montaggio siano allineati.
Almeno 30 mm Θ 4,0 mm D ∅ 7,5 mm a ∅ 9,4 mm E Parete o pilastro F 7,5 mm a 8,5 mm
Vista frontale (immagine semi-trasparente)
G 320 mm
H 215 mm
215 mm
15 mm
115 mm
Foro per montaggio a muro
4 Inserire l'unità principale in modo sicuro sulla vite(i).
| Sì | NO |
| · Spostare il diffusore in modo che la vite sia in sua posizione. | · In esta posizione, è probabile che il diffusore alla se viene spostato a sinistra o a destra. |

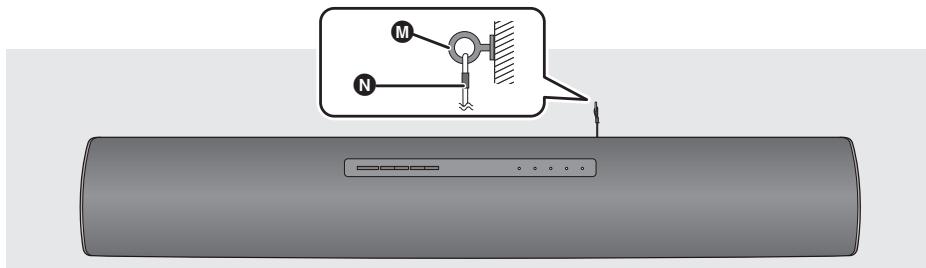

Fissare il cavo al muro.
- Accertarsi che il gioco del cordoncino sia minimo.
M Occhiello Cavo
Utilizzo di questo sistema
Preparativi
- Accendere la TV e/o il dispositivo collegato.
Premere [ ] per accendere l'unità principale.
Selezionare la sorgente.
| Premere | Per selezionare |
| [TV] | “TV” |
| [BD/DVD] | “BD/DVD” |
| [♂] | “♂” (Bluetooth®) |
- Questo telecomando non può essere utilizzato per controllare le operazioni dei dispositivi collegati.
Quando " ③ " è selezionato come sorgente
Sul dispositivo Bluetooth®:
Selezionare questa unità come sorgente di output del dispositivo Bluetooth® connesso ed avviare la riproduzione.
Quando "BD/DVD" è selezionato come sorgente
Sulla TV e il dispositivo collegato:
Selezionare l'input della TV per questo sistema ed avviare la riproduzione sul dispositivo collegato.
Per regolare il volume di questo sistema
Premere [+VOL - ]
- Livello del volume: da 0 a 100*
Per regolare il livello del subwoofer
1 Premere [+ SUBWOOFER] o [SUBWOOFER -] per visualizzare il livello corrente. 2 Quando viene visualizzato il livello: premere [+ SUBWOOFER] o [SUBWOOFER-] per regolare il livello.
| Indicazione | Livello dell'effetto |
| BD/DVD CLEAR VOICE SURROUND | 4 | Più alto |
| BD/DVD CLEAR VOICE SURROUND | 3 | |
| BD/DVD CLEAR VOICE SURROUND | 2 |
| BD/DVD CLEAR VOICE SURROUND | 1 | Più basso |
Per impostare la modalità Surround
È possibile abilitare/disabilitare l'effetto surround. Premere [SURROUND].
- Per annullare, premere nuovamente il tasto.
Per impostare la modalità Clear Voice
Con la modalità Clear Voice è possibile ascoltare i dialoghi in modo più chiaro.
Premere [CLEAR VOICE].
- Per annullare, premere nuovamente il tasto.
Mettere la sordina
Premere [MUTE].
- Durante l'attivazione della sordina, tutti gli indicatori lampeggiano contemporaneamente.
- Per annullare, premere nuovamente il pulsante o regolare il volume.
- La sordina viene annullata se si spegne questa unità.
Se questo sistema non funziona come previsto o l'audio è anomalo, riportando le impostazioni ai valori predefiniti in fabbrica si potrebbe risolvere il problema. (⇒ 20)
※ L'indicatore BD/DVD, l'indicatore Bluetooth® e gli indicatori della modalità audio lampeggiano da sinistra a destra (+) o da destra a sinistra (-) durante la regolazione. Gli indicatori non lampeggiano quando è stato raggiunto il massimo o il minimo. - Se gli altoparlanti della TV emettono suono, ridurre il volume della TV al minimo. - Se l'unità principale viene spenta con l'impostazione del volume o altro il valore centrale (sopra i 50), l'unità principale ridurrà automaticamente il volume al valore centrale (50) quando viene accesa (limitazione del volume).
Per disattivare questa funzione, consultare pagina 19.
Operazioni avanzate
Indicatore formato audio
Per visualizzare il formato audio corrente.
Tenere premuto [SURROUND] per più di 4 secondi.
- Il formato audio corrente viene indicato per 5 sec.
![PANASONIC SC-HTB18EB - Tenere premuto [SURROUND] per più di 4 secondi. - 1](/content/2019/11/105606/images/d6aa5ddbd74543a2d96166862e1cf9c82ee8940f46ace6847c7c259f17349813.jpg)
L'indicatore "CLEAR VOICE" lampeggia:
Il formato audio è Dolby® Digital.
![PANASONIC SC-HTB18EB - Tenere premuto [SURROUND] per più di 4 secondi. - 2](/content/2019/11/105606/images/893bcc0d9cc4176769d805b7f5e5b4e88307a5df90e9992d9ba3c59ae3979450.jpg)
L'indicatore "SURROUND" lampeggia: Il formato audio è DTS®.
![PANASONIC SC-HTB18EB - Tenere premuto [SURROUND] per più di 4 secondi. - 3](/content/2019/11/105606/images/ce72198c49d707a5448f5a27e3c9cc58f3998d1a5c2c261e9a05e7f7e16b15fa.jpg)
Il formato audio non è indicato quando "BD/DVD" o "..." è selezionato come origine.
Spegnimento Automatico
L'unità principale si spegne automaticamente in mancanza di input audio e se non risulta utilizzata da circa 2 ore.
Mentre si tiene premuto [CLEAR VOICE] sul telecomando, tenere premuto [INPUT] sull'unità principale per più di 4 sec. per visualizzare l'impostazione corrente.
L'indicatore "BD/DVD" lampeggia: Spegnimento Automatico è attivo.
L'indicatore "CLEAR VOICE" lampeggia: Spegnimento Automatico è inattivo.
Mentre viene visualizzata l'impostazione, premere [CLEAR VOICE] per selezionare l'impostazione.
- L'impostazione cambia ogni volta che si preme [CLEAR VOICE]. L'indicatore per l'impostazione selezionata lampeggia per 20 secondi e quando l'unità esce dalla modalità di impostazione.
- L'impostazione si mantiene fino al nuovo utilizzo.
- L'impostazione predefinita di questa funzione è ON.
Stand-by Bluetooth®
Questa funzione consente di collegare un dispositivo Bluetooth® accoppiato quando l'unità principale si trova in modalità standby.
Mentre si tiene premuto [SURROUND] sul telecomando, tenere premuto [8] sull'unità principale per più di 4 sec. per visualizzare la modalità corrente.
L'indicatore "BD/DVD" lampeggia: Stand-by Bluetooth® è attivo.
L'indicatore "CLEAR VOICE" lampeggia: Stand-by Bluetooth® è inattivo.
Mentre viene visualizzata la modalità, premere [SURROUND] per selezionare la modalità.
- L'impostazione cambia ogni volta che si preme [SURROUND].
- L'indicatore per l'impostazione selezionata lampeggia per 20 secondi e quando l'unità esce dalla modalità di impostazione.
- L'impostazione si mantiene fino al nuovo utilizzo.
- L'impostazione predefinita di questa funzione è off.
Modalità Riduzione luminosità
È possibile disattivare la modalità riduzione luminosità e mantenere la luminosità degli indicatori a LED.
Mentre si tiene premuto [BD/DVD] sul telecomando, tenere premuto [-VOL] sull'unità principale per più di 4 sec. per disattivare la modalità Riduzione luminosità.
L'indicatore della condizione corrente diventerà più luminoso. - L'impostazione viene mantenuta sino a che viene modificata nuovamente. - L'impostazione predefinita di questa funzione è ON.
Per attivare la modalità riduzione luminosità, ripetere l'operazione precedente. Dopo aver effettuato l'operazione, la luminosità dell'indicatore della condizione corrente verrà ridotta.
Codice del telecomando
Quando altri dispositivi Panasonic rispondono al telecomando di questo sistema, modificare il codice del telecomando su questo sistema e sul telecomando.
Preparativi
- Spegnere tutti gli altri prodotti Panasonic.
- Accendere l'unità principale.
Cambiare il codice del telecomando, impostando il codice 2:
1 Dirigere il telecomando verso il sensore del telecomando dell'unità principale. 2 Tenere premuto [MUTE] e [3] sul telecomando per più di 4 secondi. - Tutti gli indicatori lampeggeranno per 10 secondi quando si cambia il codice di quello impianto.
- L'impostazione si mantiene fino al nuovo cambio.
- Se l'unità principale non funziona dopo aver modificato il codice, ripetere i passaggi 1 e 2.
- Per impostare il codice del telecomando su 1, ripetere i passaggi indicati in precedenza, ma sostituendo [3] con [TV].
Per disattivare la limitazione del volume
Se il volume ridotto disturba ogni volta che si accende l'unità principale, ad esempio, è possibile disattivare questa funzione come segue:
Mentre si tiene premuto [MUTE] sul telecomando, tenere premuto [VOL +] sull'unità principale per più di 4 secondi.
- Tutti gli indicatori lampeggiano una volta quando la limitazione del volume viene disattivata.
Per ripristinare l'impostazione, tornare al settaggio predefinito in fabbrica. (⇒ 20)
Risoluzione dei problemi
Prima di chiamare l'assistenza, effettuare i controlli seguenti. Se vi sono dei dubbi su alcuni punti o se le soluzioni suggerite nella seguente guida non risolvono il problema, consultare il rivenditore per ulteriori istruzioni.
Per ripristinare le impostazioni predefinite in fabbrica.
Mentre l'unità principale è attiva, tenere premuto [O/I] sull'unità principale per altri 4 secondi. (Tutti gli indicatori lampeggeranno due volte quando questo sistema viene resettato.)
Se questo sistema non funziona come previsto, riportare le impostazioni ai valori predefiniti in fabbrica potrebbe risolvere il problema.
- Il codice del telecomando ritornerà a "1" quando questo sistema viene resettato ai valori di fabbrica. Per modificare il codice del telecomando, vedere pagina 19.
Funzionamento generale
Assenza di corrente.
- Inserire saldamente il cavo di alimentazione CA. (⇒ 10)
- Se gli indicatori lampeggiano e l'unità principale si spegne immediatamente dopo averla accesa, staccare il cavo di alimentazione CA e consultare il proprio rivenditore.
Il telecomando non funziona correttamente.
- La batteria è esaurita. Sostituirla con una nuova. (⇒ 8)
- È possibile che non sia stata rimossa la pellicola isolante. Rimuovere la pellicola isolante. (⇒ 8)
- Potrebbe rendersi nuovamente necessaria l'impostazione del codice del telecomando dopo la sostituzione della batteria. (⇒ 19)
- Utilizzare il telecomando alla distanza corretta. (⇒ 8)
L'indicatore "TV" lampeggia.
Staccare il cavo di alimentazione CA e consultare il proprio rivenditore. Se lampeggiano altri indicatori, fornire al rivenditore anche questa informazione.
L'unità principale passa automaticamente in modalità standby.
La funzione "Spegnimento Automatico" è attiva.
L'unità principale passa automaticamente in modalità standby in assenza di segnali in ingresso e quando non viene effettuata alcuna operazione per circa 2 ore.
Consultare pagina 18 per disattivare questa funzione.
Bluetooth®
Non è possibile effettuare la connessione.
Verificare lo stato del dispositivo Bluetooth®.
Il dispositivo non può essere collegato.
- L'accoppiamento del dispositivo non è riuscito o la registrazione è stata sostituita. Ritentare l'accoppiamento del dispositivo. (⇒ 11)
- Questo sistema potrebbe essere connesso ad un dispositivo diverso. Scollegare l'altro dispositivo e provare nuovamente ad accoppiare il dispositivo.
Il dispositivo è connesso ma non è possibile ascoltare l'audio attraverso questo sistema.
Per alcuni dispositivi con Bluetooth® incorporato, è necessario impostare l'output audio manualmente su "SC-HTB18". Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo.
L'audio si interrompe.
- Il dispositivo è fuori dal range di comunicazione di 10 m. Portare il dispositivo Bluetooth® più vicino all'unità principale.
- Rimuovere eventuali ostacoli tra l'unità principale e il dispositivo.
- Altri dispositivi che usano la banda di frequenza di 2,4 GHz (wireless router, microonde, telefoni cordless, ecc.) stanno interferendo. Portare il dispositivo Bluetooth® più vicino all'unità principale e distanziarlo dagli altri dispositivi.
Audio
Mancata riproduzione.
- Disattivazione della sordina. (⇒ 17)
- Controllare le connessioni agli altri dispositivi. (⇒ 9)
- Accertarsi che il segnale audio ricevuto sia compatibile con l'unità. (⇒ 23)
- Spegnere e riaccendere questa unità.
- Se i collegamenti sono corretti, potrebbe esserci un problema con i cavi. Ricollegare utilizzando cavi diversi. Controllare le impostazioni di trasmissione dell'audio sul dispositivo collegato.
Il volume si abbassa quando si accende l'unità principale.
Se l'unità principale viene spenta con l'impostazione del volume al valore centrale (sopra i 50), l'unità principale ridurrà automaticamente il volume al valore centrale (50) quando viene accesa. (⇒ 19)
Il dialogo è troppo insistente o lo stesso non sembra naturale.
Questa funzione consente di mettere in risalto il dialogo quando il volume è basso. (⇒ 17)
Non è presente alcun segnale audio.
L'unità principale si spegne automaticamente.
(Quando l'unità principale rileva un problema, si attiva una protezione di sicurezza e l'unità principale passa automaticamente in modalità standby.)
- Si è verificato un problema con l'amplificatore.
- Il volume è eccessivamente alto?
In tal caso, abbassarlo.
- L'unità è esposta a temperature estremamente alte? In tal caso, portarla in un luogo più freddo, attendere alcuni secondi quindi riaccenderla.
Se il problema persiste, per prima cosa verificare se lampeggiano gli indicatori TV e BD/DVD. Dopo aver verificato gli indicatori, spegnere il sistema, staccare il cavo di alimentazione CA, e consultare il proprio rivenditore. Indicare al proprio rivenditore quali indicatori lampeggiano.
Cura dell'unità
Pulire il sistema con un panno asciutto e morbido.
- Quando l'unità è molto sporca, pulirla prima con un panno inumidito e ben strizzato, e poi con un panno asciutto.
- Non utilizzare mai alcol, diluente o benzina per pulire questo sistema.
- Prima di utilizzare panni chimici, leggere con attenzione le istruzioni allegate al panno.
■ Quando si smaltisce o si cede questo sistema
L'unità principale potrebbe mantenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede l'unità principale, seguire la procedura indicata per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente.
(⇒ 20, Per ripristinare le impostazioni predefinite in fabbrica.)
- Nella memoria dell'unità principale può essere registrato lo storico delle operazioni effettuate.
Licenze
Prodotto su licenza di Dolby Laboratories.
Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.
Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il relativo simbolo, e DTS e il simbolo insieme sono marchi registrati, e DTS Digital Surround è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.
Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza.
Altri marchi registrati e nomi di marchi sono di proprietà dei rispettivi proprietari.
DOLBY
DIGITAL
DTS
Digital Surround
Illuminazione degli indicatori
Gli indicatori visualizzano lo stato dell'impianto lampeggiando. Le combinazioni illustrate sotto vengono visualizzate durante il normale funzionamento dell'impianto.
| Indicatore | Descrizione |
| TV | BD/DVD | CLEAR VOICE SURROUND | |
| TV | BD/DVD | CLEAR VOICE SURROUND | |
| TV | BD/DVD | CLEAR VOICE SURROUND | |
| TV | BD/DVD | CLEAR VOICE SURROUND | |
| TV | BD/DVD | CLEAR VOICE SURROUND | |
| TV | BD/DVD | CLEAR VOICE SURROUND | |
| TV | BD/DVD | CLEAR VOICE SURROUND | |
| | | | L'indicatore lampeggia per 10 sec. |
| | | | Quando si cambia il codice del telecomando (⇒ 19) |
| | | | Gli indicatori lampeggiano una volta. |
| | | | Quando si cambia l'impostazione ("Per disattivare la limitazione del volume") (⇒ 19) |
| | | | Gli indicatori lampeggiano due volte. |
| | | | Quando viene resettata l'unità principale (⇒ 20) |
| TV | BD/DVD | CLEAR VOICE SURROUND | |
| TV | BD/DVD | CLEAR VOICE SURROUND | |
| | | | L'indicatore Bluetooth® lampeggia velocemente. |
| | | | Quando l'unità principale è pronta per la connessione (⇒ 11) |
| | | | L'indicatore Bluetooth® lampeggia lentamente. |
| | | | Quando l'unità principale è in attesa della connessione (⇒ 11) |
| | | | Si accende l'indicatore Bluetooth®. |
| | | | Quando l'unità è collegata con un dispositivo Bluetooth® (⇒ 11) |
Smaltimento di vecchie apparecchiature e batterie usate
Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento
Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.
Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.
Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.
Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.
Note per il simbolo batterie (simbolo rimosso):
Questo significato è usato in combinazione con un significato chimico. In questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.
Caratteristiche tecniche
SEZIONE AMPLIFICATORE
Potenza di uscita RMS: modalità Dolby Digital Canale anteriore (pilotaggio non simultaneo) 30 W per canale (1 kHz, 10% THD, 4Ω)
Canale subwoofer
60 W (100 Hz, 10 % THD, 8 Ω)
Potenza RMS totale in modalità Dolby Digital
120W
SEZIONE TERMINALI
Ingresso audio digitale (TV) Input ottico digitale
Terminale ottico
Frequenza di
campionamento
Sistema con 1 diffusore a 1 via
Unità
8cm× 2 (Tipo a cono)
Impedenza
4Ω
SUBWOOFER
Tipo
Sistema con 1 diffusore a 1 via (Bass-reflex)
Unità
16 cm (Tipo a cono)
Impedenza
8Ω
SEZIONE Bluetooth®
Specifiche del sistema Bluetooth
Bluetooth® Versione 3.0
Classificazione delle apparecchiature wireless
Classe 2 (2,5 mW)
Profili supportati
A2DP (con SCMS-T)
Codec supportati
SBC
Banda di frequenza
Banda FH-SS 2,4 GHz
Distanza operativa
circa 10 m senza ostacoli
GENERALI
Consumo energetico
35 W
Assorbimento di corrente in modalità di attesa
Circa 0,5 W
Alimentazione
220 V a 240 V CA, 50 Hz
Unità principale
Configurazione per la collocazione su un tavolo Dimensioni (L × A × P)
750 × 65,5 × 118 mm
Configurazione per il montaggio a muro Dimensioni (L × A × P)
750 × 115 × 65 mm
Peso
Circa 2,3 kg
Subwoofer
Dimensioni (L × A × P)
156 × 290 × 263 mm
Peso
Circa 3,0 kg
Intervallo temperature di funzionamento
Da 0 °C a +40 °C
Gamma di umidità tollerata
20% a 80% RH (nessuna condensa)
- Le specifiche sono soggette a modifica senza preavviso.
- Il peso e le dimensioni indicati sono approssimativi. Distorsione armonica totale misurata con analizzatore di spettro digitale.
Selezionare la fonte.
