GEBRUIKSAANWIJZING SC-HTB18EB PANASONIC

Hartelijk dank voor de aankoop van dit product.

Lees deze instructs zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zdat u deze later kunt raadplegen.

Instructies voor de installmentie

De installmentie dient door een gekwalificeerd installateur uitgevoerd te worden. ( 78 tot 82)

Voordat het werk begonnen wordt, moeten deze instructies voor de installmente en de instructies voor de bediening

met aandacht gelezen worden om er zeker van teল dat de installmentie correct uitgevoerd worden.

(Bewaar deze instructies, u=kunt ze nods—heben voor het onderhoud of de verplaatsing van dit apparaat.)

Veiligheidsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen
• Stel dit toestel nicht bloot aan regen, vocht, druppels of spotters.
  -Plaats geen met vloeistof bevulde objecten, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking Niet.

• Repareer dit toestel nicht zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

• Om letse te voorkomen, moet dit apparaat stevig aan de muur bevestigd worden, in overeenstemming met de instructies voor de installment.

Netsnoer

• Om het risico op brand, elektrische schokken of productschade te verkleinen
• Controller of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.
• Steek de stekker volledig in het stopcontact.
  Trek Niet aan de voedingskabel, buig hem nicht enplaats er geen zware voorwerpen op.
  Hanteer de stekker Niet met natte handen.
  -Houd het hoofddeel van de stekker vast als u deze uit het stopcontact neemt.

• Gebruik geen beschadigde stekker of stopcontact.

• De hoofdstekker schakelt het apparaat UIT.
  Installer het apparaat op een dergelijk wijze dat de hoofdstekker onmiddelijk UIT het stopcontact kan worden getrokken.

Knoopbatterij (Lithium batterij)

• Risico van brand, explosie en verbranding. Niet opladen,uit elkaar halen,verwarmen tot boven 60^ of verbranden.
• Houd de knoopbatterij buiten bereik van kinderen. Stop de knoopbatterij nooit in uw mond. In geval van inslikken neemt u contact op met uw huisarts.

Klein onderwerp

• Bewaar de knoopbatterij buiten het bereik van kinderen om inslikken te voorkomen.

VOORZICHTIG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kanijdens het gebruik de interferentie van radio's ontvangen dieveroorzaakt worden door mobiele telefoons. In dat geval dient u de afstand:tussen dit toestel en de mobiele teleloon te vergroten.
• Dit toestel is bestemd voor gebruik in een mild klimaat.
• De productidentificatie is op de onderkant van het toestel genoteerd.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.
• Om het risico op brand, elektrische schokken of productschade te verkleinen

-Installer of plaats dit toestel nicht in een boekenkast, een muurkast of in een andere omsloten ruimte. Controller het toestel goed geventileerd worden.
- Blokker de ventilatieopening van dit toestel Niet met kranten, tafelkleden, gordijnen, enzovoorts.
- Stel dit toestel nicht bloot aanrechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

Knoopbatterij (Lithium batterij)

• Er bestaat explosiegevaar als de batterij nicht correct geplaatst worden. Vervang de batterij alleen door een van het type dat door de fabrikant aanbevolen worden.
  Zet deze erin met de polen juist.

• Het verkeerd hanteren van batterijen kan het lekken van elektrolyt tot gevolg hebben waardoor brand kan ontstaan.

• Neem de batterij uit als u denkt dat u de afstandsbediening langeijd nicht zult gebruiken. Bewaar hem in een koele, donkere plaats.
  -Verwarm de batterijen nicht en stel davon bloot aan vuur.
  —Laat de batterij(en) nicht langeijd in een auto in direct zonlicht liggen verwijl de portieren en de raampjes gesloten zich.

• Neem voor het weglooien van de batterijen contact op met deplaatselijke autoriteiten of uw verkoper en vraag wat de juiste weglooimethode is.

Over Bluetooth®

Panasonic stelt zich nicht aansprakelijk voor gegevens en/of informatie die gecompomitteerd wordenijdens een draadloze uitzending.

Gebruike frequentieband

Dit systeme gebruikt de 2,4 GHz-frequentieband.

■ Certificatie van dit apparatus

• Dit systeem is in overeenstemming met de frequentebeperkingen en heeft een certificaat ontvangen dat op de frequentiewetten gebaseerd is, dus toestemming voor een draadloze werking is Nietoodzakelijk.
• De volgende handelingen zijn in sommige landen hoe dan ook wettelijk strafbaar:
• Demonteren of wijzigen van het toestel.
• Verwijderen van de specificatie-aanduidingen.

Gebruiksbeperkingen

• De draadloze uitzending en/of het gebruik met alle toestellen die met Bluetooth®uitgerust+zijn, wordeniet gegarandeerd.
• Alle apparaten要去 in overeenstemming zijn met de normen die bepaald zijn door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en de instellenen van een apparaat, kan het gebeuren dat het apparaat er nicht in slaagt de verbinding tot stand te brengen of:kennen bepaalde bedieningen anders zich.
• Dit systeme ondersteunt de veiligheidskenmerken van Bluetooth® maar het kan zich dat deze beveiliging Niet voldoende is, afhankelijk van de werkomgeving en/of deinstallingen. Wees voorzichtig bij het draadloos versturen van gegevensaar dit systeme.
• Dit systeem kan geen gegevens maar een Bluetooth®-apparaat sturen.

Gebruiksbereik

Gebruik dit apparaat binnen een bereik van 10 m. Het bereik kan afnemen, afhankelijk van de omgeving, obstakels of interferentie.

Interferentie afkomstig van andere apparatuur

• Het kan zijn dat dit systeem Niet maar behoren werkct en dat problemen ontstaan, zoals ruis en verspringen van het geluid, wegens interferentie van de radiogolven als het hoofdtoestel te zich bij andere Bluetooth®-apparaten staat of bij apparaten die ook gebruik make n van de 2,4 GHz-band.
• Het kan zich dat dit systemeertn aan behoren werkdt als er te sterke radiogolven van een zendstation, enz., in de nabijheid zich.

Bedoeld gebruik

• Dit systeem is alleen bedoeld voor normala, algemeen gebruik.
• Gebruik dit systemeniet in de nabijheid van apparatuur of in een omgeving die gevoelig is voor de interferentie van radiofrequentie (bijvoorbeeld op vliegvelden, in ziekenhuizen, laboratoria, enz.).

C€ 0560

Verklaring van overeenstemming (DoC)

"Panasonic Corporation" verkaart hierbij dat dit product in overeenstemming is met de essentiele eisen en andere relevante bepalingen van Richtlijn 1999/5/EG. Klanten können een kopie van de originele verklaring van overeenstemming (DoC) van once R&TTE-producten van once DoC-server downloaden:

http://www.doc.panasonic.de

Neem contact op met once bevoegde vertegenwoordiger:

Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Duitsland

Dit product is bedoeld voor algemene consumpenten. (Categori3)

Inhoudsopgave

Veiligheidsmaatregelen 2
Over Bluetooth® 3

Voor gezebruik

Bijgeleverde onderdelen 5

Dit system (SC-HTB18) 5
Accessoires 5

Gids voor de bediening 6

Dit system (Voorkant) 6
Dit system (Achterkant) 7
Afstandsbediening 8

Voorbereidingen

Stap 1 Aansluitingen 9

Aansluiting op de TV 9
Aansluiting op andere apparatuur 9
Verbinding luidsprekerkabel 10
Netsnoeraansluiting 10
Bluetooth®-verbinding 11

Stap 2 Opstelling 12

Veiligheidsmaatregelen 12
De subwoofer 12
Draadloze interferentie 12
Kiezen van de plaatsingsmethode 13

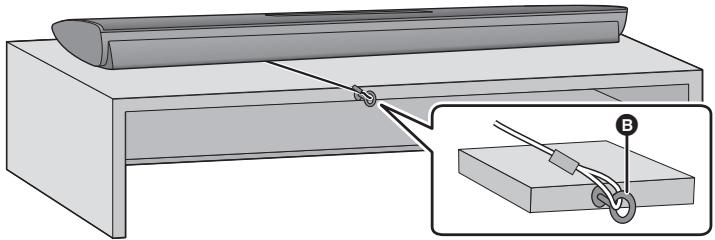

Plaatsen van het hoofdtoestel in een rek of op een tafel 14

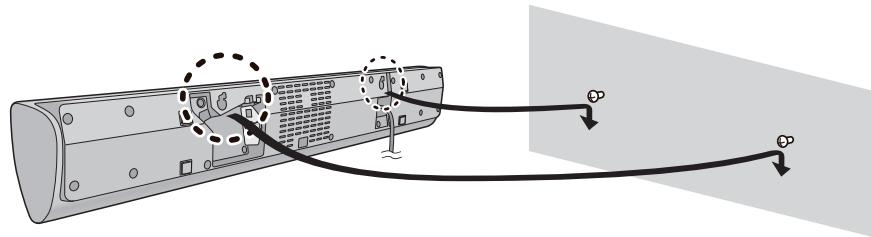

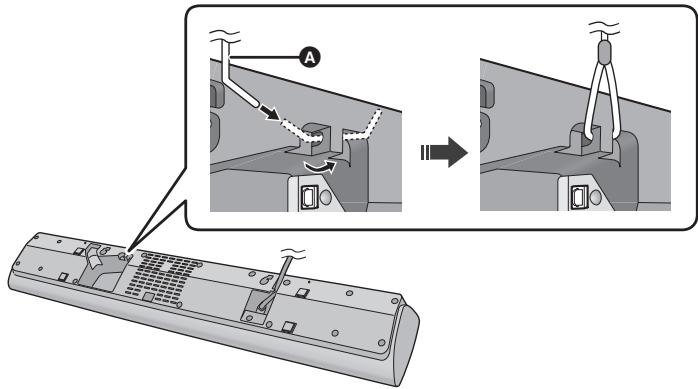

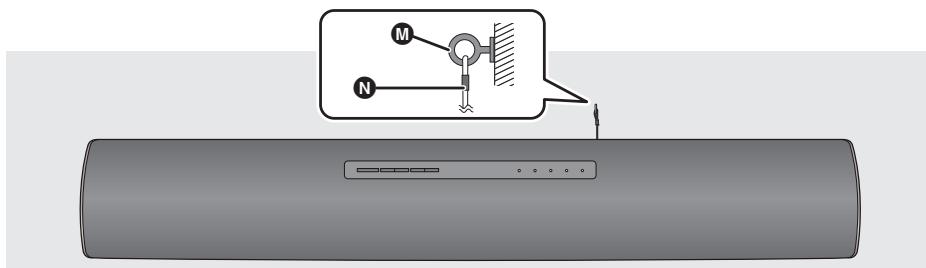

Bevestiging van het hoofdtoestel aan de muur 15

Bediening

Gebruik van dit systeme 17

Geavanceerdehandelingen 18

Informatie

Oplossen van ongemakken 20
Verzorging van het apparatus 21
Licenties 21
Verlichting van de controleampjes 22
Technische gegevens 23

• De getoonde illustraties können afwijken van uw apparaat.
• De handelingen die in每次都 handleiding beschreiben worden,+zijn hoofdzakelijk voor de afstandsbediening bedoeld maar+knen ook op de actieve subwoofer uitgevoerd worden als de bedieningsorganendezelfde zich.

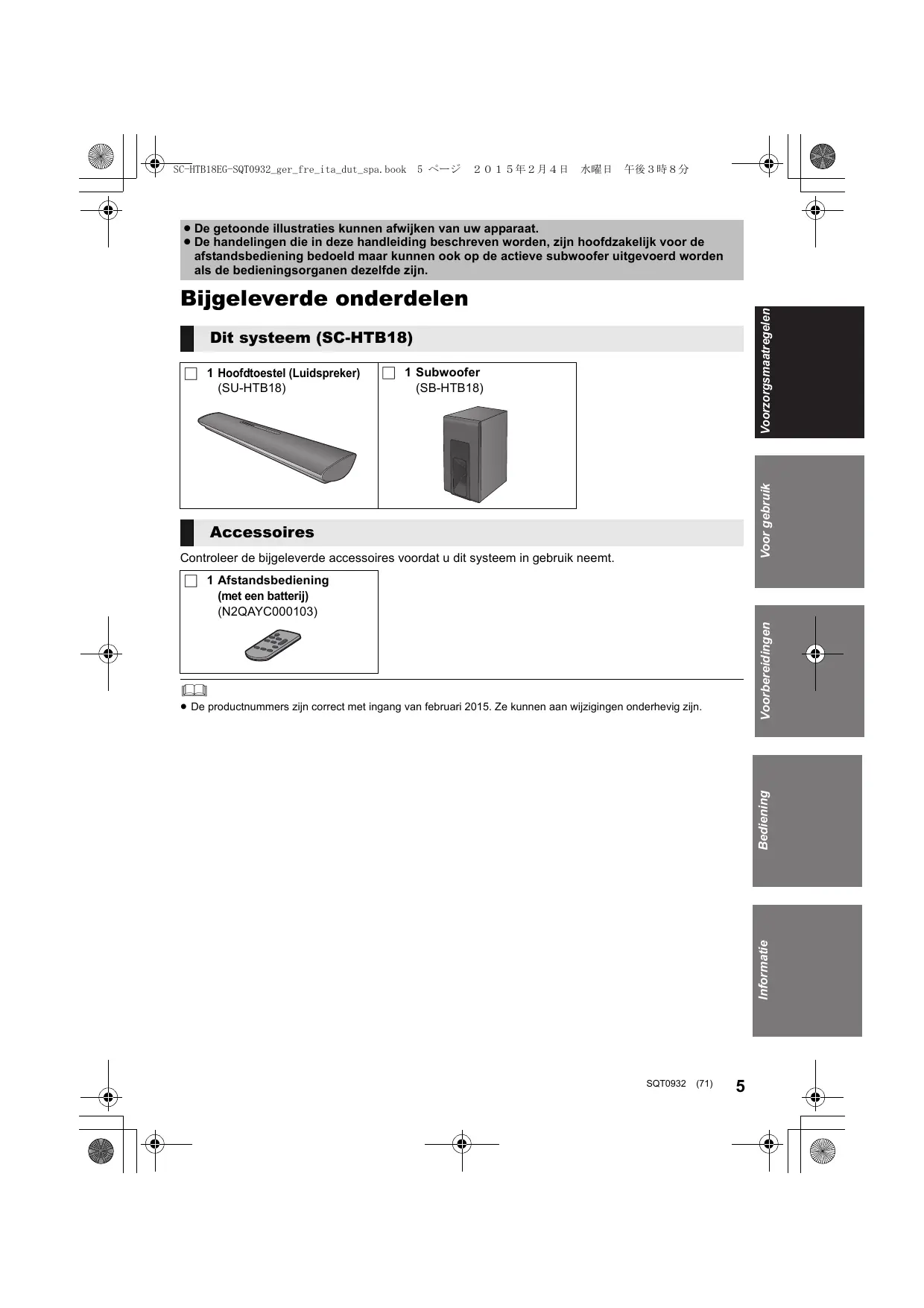

Bijgeleverde onderdelen

Dit system (SC-HTB18)

1 Hoofdtoestel (Luidspreker) (SU-HTB18)

1 Subwoofer (SB-HTB18)

Accessoires

Controller de bijgeleverde accessoires voordat u dit systeme in gebruik neemt.

1 Afstandsbedieten (met een batterij) (N2QAYC000103)

• De productnummers zijn correct met ingang van februar 2015. Ze können aan wijzigingen onderhevig zijn.

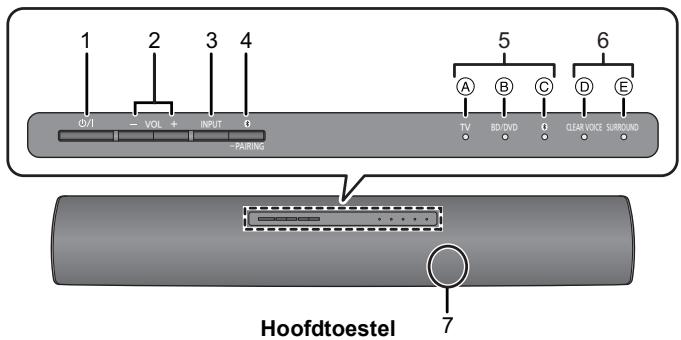

Dit systeem (Voorkant)

Subwoofer

1 Schakelaar stand-by/on(1/I)

Indrukken om het apparaat van Aan op Stand-by te zetten of omgekeerd. Op stand-by verbruikt het apparaat nog steeds eenkleine hoeveelheid stroom.

2 Regelt het volume van dit systeme ( 17)
3 Selectie van de ingangsbron ( 17)

4 Selecteert het Bluetooth®-apparaat als de bron (⇒ 17)

5 Controleampjes keuzeschakelaar ingang*

TV-lampje
Brandt groen als de TV de audiobron is
⑥ BD/DVD-lampje
Licht amberkleurig op als het apparaat dat op de BD/DVD-aansluiting aangesloten is, de audiobron is
Bluetooth®-lampje
Brandt amber als het Bluetooth®-apparaat de audiobron is

6 Controleampjes geluidmodus

CLEAR VOICE-controlelampje

Brandt amber als "clear voice" de huidige geluidmodus is

E SURROUND-controlelampje

Brandt amber als "surround" de huidige geluidmodus is

Afstandsbedieningssignaalsensor ( 8)

※ De controleampjes zullen ook knipperen onder diverse omstandigheden. (⇒ 22)

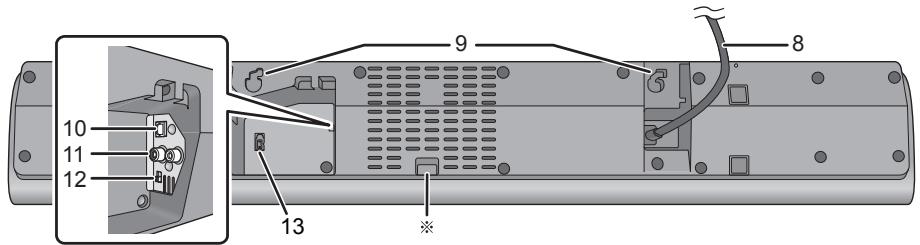

Dit system (Achterkant)

Hoofdtoestel

Subwoofer

8 Netsnoer ( 10)

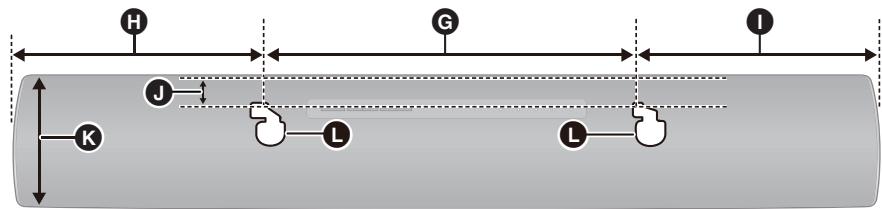

9 Gat muurmontage
10 OPTICAL DIGITAL AUDIO IN aansluiting ( 9)
11 AUDIO IN-aansluiting ( 9)

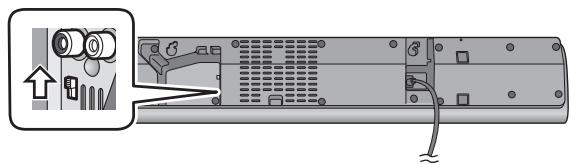

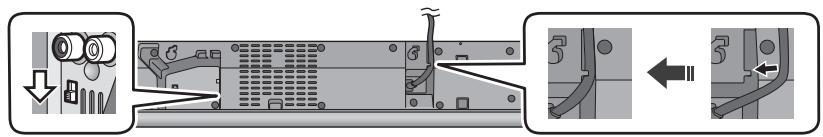

12 MULTI-HOEK-schakelaar ( 14,15)

Schakel de audiokwaliteit in al naargelang deplaatsingsmethode van het hoofdtoestel.

13 Subwoofer-aansluiting
14 Luidsprekerkabel

Alleen voor service

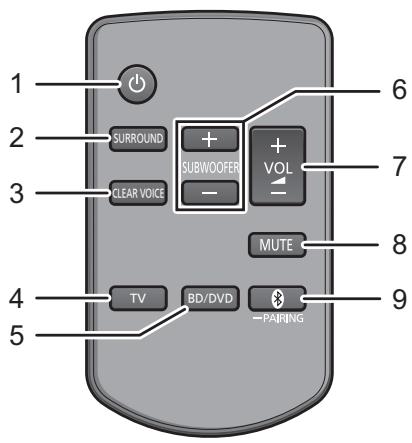

1 Schakelt het hoofdtoestel in ofuit ( 17)
2 Schakelt het surround-effect in ofuit ( 17)
3 Schakelt het clear voice-effect in ofuit ( 17)
4 Selecteert TV als bron ( 17)
5 Selecteert BD/DVD als bron ( 17)
6 Stel het uitgangsiveau van de subwoofer in (basgeluid) ( 17)
7 Regelt het volume van dit systeme ( 17)
8 Zet het geluiduit (mute) ( 17)
9 Selecteert het Bluetooth®-apparaat als de bron (⇒ 17)

Vór het eerste gekruik Verwijder de isolatiefolie A.
Vervangen van een knoopbatterij

Batterijtype: CR2025 (Lithiumbatterij)

①

(2)

• Plaats de knoopbatterij met diens (+) merkteken omhoog gericht.

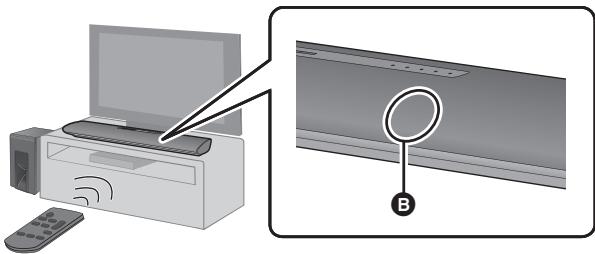

Werkbereik afstandsbediening

De signaalsensor van de afstandsbediening bevindt zich op het hoofdtoestel.

• Gebruik de afstandsbediening binnen het correcte werkbereik.

Afstand: Binnen ongeveer 7 m direct ervoor

Hoek: Ongeveer 30^ links en rechts

Signaalsensor afstandsbediening

Stap 1 Aansluitingen

• Schakel alle uitrustingen uit voordat met de aansluiting begonnen worden en lees de bijbehorende instructies.

Sluit het netsnoer Niet aan totdat alle verbindingen voltooid zijn.

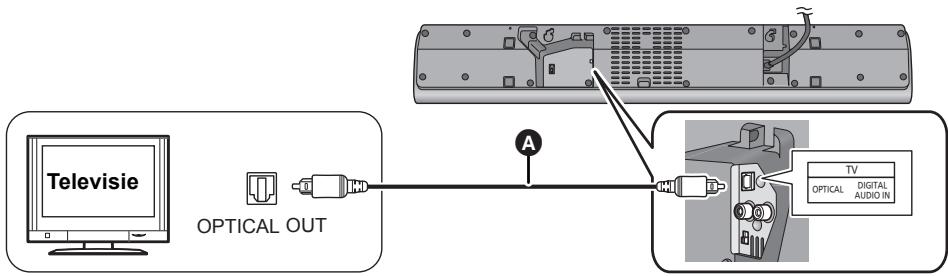

Aansluiting op de TV

• Als u de optische digitale audiokabel gebruikt, dient u de punt correct in de aansluiting te steken.
• Buig de optische digitale audiokabel nicht.
• De optische ingang ondersteunt alleen PCM.

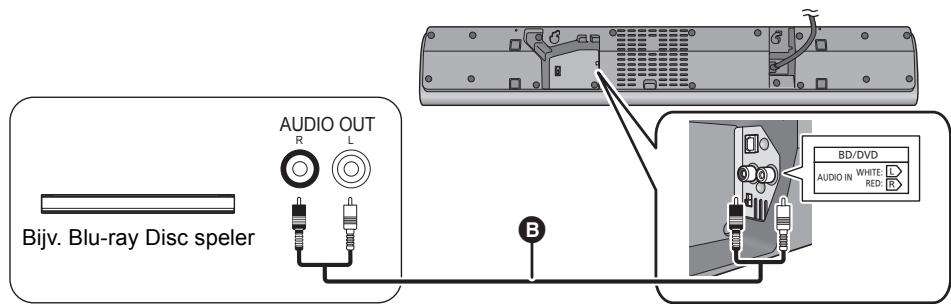

Aansluiting op andere apparatuur

3 Audiokabel

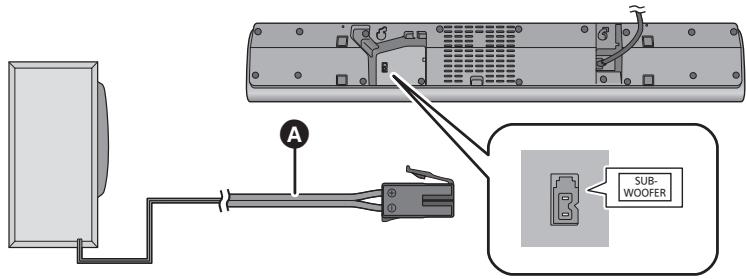

Verbinding luidsprekerkabel

Zoek de passende connectorvorm op en sluit deze aan op de aansluiting vandezelfde kleur.

A luidsprekerkabel

Netsnoeraansluiting

• Sluit aan nadat alle andere aansluitingen zijn gemaakt.

Op een stopcontact
Netsnoer

• Het systeme verwbruikt eenkleine hoeveelheid netvoeding ( 23) , zelfs als het uitgeschakeld is. Als u dit sysseem mange tijd Niet gebruikt, trek dan, in het belang van de energiebesparing, de stekker uit het stopcontact.

Energiebesparing

Het hoofdtoestel is ontworpen om het stroomverbruik te beperken en energie te besparen.

• Het hoofdtoestel zal na ong. 2aar automatisch waar de stand-by-modus schakelen als geen signaal binnenkomt en geen handeling verricht worden. Raadpleeg pagina 18, "Automatische Stroomuitschakeling" om deze functie uit te schakelen.

Bluetooth®-verbinding

Door de Bluetooth®-verbinding te gebruiken, kutn u met dit systeem draadloos maar het geluid luisteren dat afkomstig is van een Bluetooth®-audio-apparaat.

• Raadpleeg de handleiding van het Bluetooth®-apparaat voor meer instructies over de verbinding met een Bluetooth®-apparaat.

Voorbereidingen

• Schakel het Bluetooth®-kenmerk van het apparaat in enplaats het apparaat vlakbij het hoofdtoestel.

Bluetooth® pairen

1 Druk op [3] on "3" te selecteren.

• Als het “ ”-controlelampje snel knippert, ga dan maar stap 3.
  Houd [3] ingedrukt tot het “-controlelampje snel knippert.
• Als het " -controlelampje langzaam knippert, herhaal dan stap 2.
  3 Selecteer "SC-HTB18" in het Bluetooth®-menu van het Bluetooth®-apparaat.
• Indien u op het Bluetooth®-apparaat om het password gezraagd worden, voer dan "0000" in.
• Is het Bluetooth®-apparaat eenmaal aangesloten, dan za het “ 🏻 ”-lampje stoppen met knipperen en gaan branden.

• U kurz 8 of mehr Bluetooth® apparaten op dit toestel registeren.

Als dit toestel darüber uitgeschakeld is, kan het slechts 8 geregistree de apparaten opslaan. Als u 9 ofeer apparaten registreert, zullen de apparaten met de oudste verbindingsgeschiedenis gewist worden.

Verbinding makes met een gepad Bluetooth®-apparaat

1 Druk op [3] on " ^ 串 " te selecteren.

• Als het "®"-controlelampje brandt, is een Bluetooth®-apparaat reeds met dit system verbonden. Maak de verbinding ongedaan. (⇒ hieronder)
  2 Selecteer "SC-HTB18" in het Bluetooth®-menu van het Bluetooth®-apparaat.

■ Afsluiten van een Bluetooth®-apparaat

Houd [3] ingedrukt tot het “3”-controlelampje langzaam knippert.

• Als " " als bron geseleerd is, zal dit system automatisch proberen met het staat aangesloten Bluetooth®. apparaat verbinding te makeen. Als deze verbindingspoging mislukt, probeer dan opnieuw een verbinding tot stand te brengen.
• De verbinding met het Bluetooth®-apparaat za ongedaan gemaakt worden als een andere audiobron (bijv. "TV") geseleerd worden.
• Dit systeem kan slechts met een apparaat per keer verbonden worden.

Veiligheidsmaatregelen

Er worden professionele installmente vereist.

De installmentewerkenogensdorndniemandandersdanddooreengekalificierdeinstalleuruitgevoerd worden.

PANASONIC DRAAGT GEEN VERANTWOORDELIKHEID VOOR SCHADE AAN EIGENDOM EN/OF ERNSTIG LETSEL, INCLUSIEF DODELIJK LETSEL DAT VOORTKOMT UIT ONJUISTE INSTALLATIE OF INCORRECTE HANTERING.

• Zorg ervoor het hoofdtoestel te installereren zoals aangegeven worden in deze gebruksaanwijzing.
• Breng de bevestiging tot stand met gebruik van technieken die geschikt zijn voor de structuur en het materiaal van de plaatsvan installmentie.

Voorzichtig

• Dit systeme mag alleen gebruikt worden zoals in deze handleiding aangeduid worden.
  Veronachtzaming kan de versterker en/of de luidspreker schade berokkenen en het risico van brand togeteig hebben. Raadpleeg een gekwalificeerdvakman als schade ontstaan is of wanner een plotselinge verandering van de werking geconstasteerd worden.
• Probeer het hoofdtoestel Niet aan de muur te bevestigen op een andere dan in deze handledig beschreiben wijze.

• Houd het hoofdtosteel Niet in een hand, om letsel te voorkomen. Het hoofdtosteel kan vallen als u het draagt.
• Om schade of krassen te voorkomen, verricht u de assemblage op een zachte doek.

De subwoofer

Wanner u de subwoofer draagt

A Houd de subwoofer Niet aan deze opening vast. De interne onderdelen zouden beschadigd können raken.
Houd de onderkant van de subwoofer altijd vast wanner u hem verplaatst.

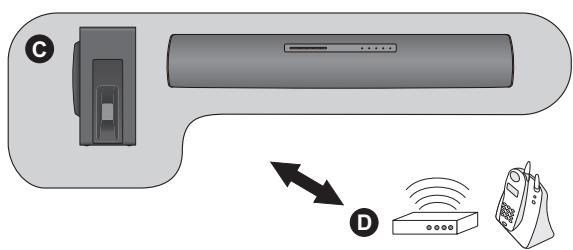

Draadloze interferentie

Om interferentie te voorkomen, dient men de volgende afstanden tussen het hoofdtoestel/ subwoofer en andere elektronische apparatuur, diedezelfde radiofrequentie gebruikt (2,4 GHz band), in ache te nemen.

Hoofdtoestel/subwoofer
Draadloze router, draadloze telefoon en andere elektronische apparatuur: ong. 2 m

Kiezen van de plaatsingsmethode

Kies een plaatsingsmethode die het meest geschikt lijkt.

Plaatsen van het hoofdtoestel in een rek of op een tafel

• Zet het hoofdtoestel op een vlakke en horizontale ondergrond.
• Plaats het hoofdstoestel tegenover het voetstuk van de TV.

Pagina 14

Bevestiging van het hoofdtoestel aan de muur

Zet het hoofdtoestel op een vlakke en verticale ondergrond.

Pagina 15

Plaatsen van het hoofdtoestel voor de TV

Het hoofdtosteel zou de verschillende sensoren van de TV (C.A.T.S. (Contrast Automatic Tracking System) -sensor, afstandsbedieningsensor, enz.) en de 3D-brilzenders op een 3D-compatiblele TV konnen blokkeren of verstoren.

• Als interferentie optreedt, plaats het hoofdtoestel dan verder weg van de TV. Als de TV dan nog steeds Niet correct werkt, probeer het dan in een rek te gebruiken of op de muur te monteren.

■ Als de sensor van de afstandsbediening van de TV door het hoofdtoestel geblokkeerd worden.

Probeer de afstandsbediening van de TV vanuit een andere hoek te gebruiken.

• Plaats de subwoofer binnen eenaar meter van het hoofdtoestel, in een horizontale positie met het bovenpaneel aan boven gericht.
• Gebruik het hoofdtoestel of de subwoofer Niet in een metalen kast.
• Als de subwoofer te dicht bij de muren en hoeken geplaatst worden, hunnen overmatige bastonen het gevolg zich. Dek muren en ramen af met dikke gordijnen.
• Als ongewone kleuren op uw TV verschijnen, schakel de TV dan uit gedurende circa 30 Minutes. Blijft dit voortduren,plaats het hoofdtosteel en de subwoofer dan verder weg van de TV.
• Houd magnetische voorwerpen op afstand. Magnetische kaarten, horloges, enz., können beschadigd raken als ze zich teucht bij het hoofdtosteel en de subwoofer bevinden.
• Houd het hoofdtoestel ongeveer 150~mm van de TV verwijderd.

Plaatsen van het hoofdtoestel in eenrek of op een tafel

Extra vereiste accessoires (in de handel verkrijgbaar)

• Valpreventionie koord
• Oogschroef (voord de bevestiging van het valpreventiekoord)

• Gebruik in de handel verkrijgbare schroeven die in staat+zijn meer dan 33kg te verdragen.
• Gebruik een snoer dat in staat is meer dan 10kg te verdragen (met een diameter van circa 2mm ).

Schuif de MULTI-HOEK-schakelaar maar "RACK/TABLE TOP".

Druk het netsnoer in de houder.

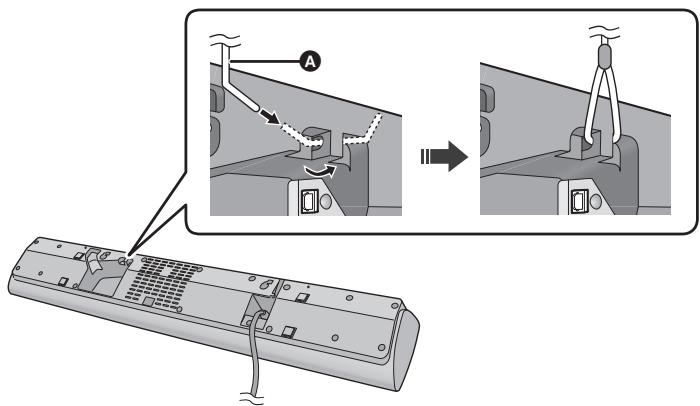

2 Bevestig het koord aan het hoofdtoestel.

A Koord

※ Als u er nicht in slaagt het snoer door de gaten te voeren, probeer het snoer dan op 2 plaatsen op ongeveer 5mm van het uiteinde om te buigen met een hoek van 45^ (zoals hierboven getoond wordt).

Plaats het hoofdtoestel in de gewenste positie en bevestig het koord aan het rek of de tafel.

• Zorg ervoor dat de speling minimaal is.
• Plaats het hoofdtoestel Niet gegen de TV of een muur.
• Plaats het hoofdtoestel Niet op of over het netsnoer heb.
• Controller of het hoofdtoestel stabel is.

Oogschroef

• Bevestigen aan een punt dat in staat is meer dan 10kg te verdragen.
• Afhankelijk van deplaatsing van het hoofdtoestel kan de positie van het schroefgat anders zijn.

Bevestiging van het hoofdtoestel aan de muur

Wees er zeker van dat de gebruekte schroef en de muur sterk genoeg zich om een gewicht van minstens 33kg te verdragen.

De schroeven en de andere onderdelen worden nicht bijgeleverd waar dat het type en de afmetingen waarvan voor iedere installmentie anders zullen zich.

Raadpleeg stap 3 voor details over de vereiste schroeven.
Zorg ervoor dat u het valpreventiekoord als een tweede veiligheidsmaatregel vastmaakt.

Extra vereiste accessoires (in de handel verkrijgbaar)

Schroeven voor muurmontage 2
- Valpreventionie koord
Oogschroef (voord de bevestiging van het valpreventiekoord)

• Gebruik een snoer dat in staat is meer dan 10kg te verdragen (met een diameter van circa 2mm ).

Schuif de MULTI-HOEK-schakelaar maar "WALL MOUNT".

2 Bevestig het koord aan het hoofdtoestel.

A Koord*

※ Als u er nicht in slaagt het snoer door de gaten te voeren, probeer het snoer dan op 2 plaatsen op ongeveer 5mm van het uiteinde om te buigen met een hoek van 45^ (zoals hierboven getoond wordt).

Draai een schroef in de muur.

• Gebruik onderstaande maten om de posities van de schroeven op de muur te vinden.
• Laat minstens 20mm ruimte boven het hoofdtoestel vrij, zodat er genoeg ruimte is om het hoofdtoestel in te passen.
• Laat aan beiden kanten van het hoofdtoestel minstens 10mm ruimte vrij. Zonder voldoende ruimte is het nicht möglichk het hoofdtoestel daarna te monteren.
• Gebruik een waterpas om er zeker van te zijn dat beiden montagegaten waterpas ten opzichte van elkaar staan.

3 Minstens 30 mm
4,0mm
D 7,5mm tot 9,4mm
E Wand of pilaar
F 7,5 mm tot 8,5 mm

Vooranzicht (halfdoorschijnende afbeeding)

⑥ 320mm

215 mm

215 mm

15mm

115mm

Gat muurmontage

4 Plaats het hoofdtoestel stevig op de schroef(-ven).

GOED	NIET GOED
• Verplaats de luidspreker zo, dat de schroef in deze positie zit.	• In deze positie zal de luidspreker waarschijnlijk vallen als u deze maar links of rechts verplaatst.

5 Bevestig het koord stevig aan de muur.

• Zorg ervoor dat de spelimg minimaal is.

M Oogschroef
N Koord

Gebruik van dit systeme

Voorbereidingen

• Schakel de TV en/of het aangesloten apparaat in.

1 Druk op [O] om het hoofdtoestel in te schakelen.
Kies de bron.

• Deze afstandsbediening kan nicht gekrukt worden om de aangesloten apparatuur te bedieren.

■ Als “♂” als bron geselecteerd is

Op het Bluetooth®-apparaat:

Selecteer dit systeme als uitgangsbron van het aangesloten Bluetooth®-apparaat en start het afspelen.

■ Als "BD/DVD" als bron geseleerd is

Op de TV en het aangesloten apparaat:

Selecteer de ingang van de TV voor dit systemen start het afspelen op het aangesloten apparaat.

Regelen van het volume van dit systeme Druk op [+VOL - ]
Volumebereik: 0 tot 100*

Regelen van het subwooferniveau

1 Druk op [+ SUBWOOFER] of [SUBWOOFER -] om het huidige niveau wee ter te gezven.
2 Terwijl hetiveau weergegeven wordt: Druk op [+ SUBWOOFER] of [SUBWOOFER- ^- om hetiveau te regelen.

Aanduiding	Effectniveau
BD/DVD CLEAR VOICE SURROUND	4	Hoogste
BD/DVD CLEAR VOICE SURROUND	3
BD/DVD CLEAR VOICE SURROUND	2
BD/DVD CLEAR VOICE SURROUND	1	Laagste

Instellen van de surround-modus

UCNT het surround-effect inschakelen/uitschakelen. Druk op [SURROUND].

• Druk opnieuw op de knop om het te annuleren.

Instellen van de clear voice-modus

Met de clear voice-modus=kunt u dialogen holderder horen.
Druk op [CLEAR VOICE].

• Druk opniewuop de knop om het te annuleren.

Zet het geluiduit (mute)

Druk op [MUTE].

Tijdens muting zullen alle controelampjes gelijktijdig knipperen.
- Om te annuleren, opnieuw op de toets drukken of het volume afstellen.
- De muting worden geannuleerd als dit apparaatuitgeschakeld worden.

Als dit systemeertaar behorenwerkt of het geluid ongebruikelijk is,zet de instellenen dan opniewupode fabrieksinstellungen zodat het probleem misschien verholpen wordt. ( 20)

* Het BD/DVD-controleampje, het Bluetooth®-controlelampje en de controelampjes van de geluidmodus knipperen van links\ nara rechts (+) of van rechts aan links (-) ijdens het regelen. De controelampjes zullen nicht knipperen als het maximum of het minimum bereikt worden.
- Als er geluid uit de luidsprekers van de TV komt, zet het volume van de TV dan op de laagste stand.
- Als het hoofdtoestel uiststaat met de volume-insteling in de bovenste helft (boven 50), zal het hoofdtosteel automatisch het volume zachter zieten tot op het helft (50) wanner het hoofdtoestel ingeschakeld worden (volumebeperking). Raadpleeg pagna 19 om deze functie uit te zieten.

Geavanceerde handelingen

Controleampje audioformaat

Weergeven van het huidige audioformaat

Houd [SURROUND] langer dan 4 sec. ingedrukt.

• Het huidige audioformaat worden gedurende 5 seconden aangegeven.

Het "CLEAR VOICE"-controllampje knippert:

Dolby® Digital is het audioformaat.

Het "SURROUND"-controllampje knippert:

DTS^包 is het audioformaat.

Het audioformaat worden nicht aangeduid als "BD/DVD" of "ALS bron geselecteerd is.

Automatische Stroomuitschakeling

Het hoofdtosteel worden automatisch uitgeschakeld wannengetedurnde ong. 2uur geen audioevoerd worden en u het toestel Niet gebruikt.

Terwijl u op de afstandsbediening op [CLEAR VOICE] drukt en deze ingedrukt houdt, drukt u op het hoofdtoestel langer dan 4 sec. op [INPUT] om de huidige instelling weir te gehen.

Het "BD/DVD"-controllampje knippert: De Automatische

Het "CLEAR VOICE"-controllampje knippert: De Automatische

Stroomuitschakeling is uitgeschakeld.

Druk verwijl deinstalling
weergegeven wordt op
[CLEAR VOICE] om deinstelling te selecteren.

• De instelling verandert elke keer dat er op [CLEAR VOICE] gedrukt worden.
• Het controlelampje van de geselecteerde instelling knippert gedurende 20 seconden waarna de instellengenmodus verlaten worden.
• Deinstallingwordtbehouden totdatdezeopniewverandererdwordt.
• De fabrieksinstelling van deze functie is "aan".

Stand-by van Bluetooth®

Deze functie stelt u in staat verbinding te makeen met een gepadir Bluetooth®-apparaat als het hoofdtoestel op de stand-by-modus staat.

Terwijl u op de afstandsbediening op [SURROUND] drukt en deutsche ingedrukt houdt, drukt u op het hoofdtoestel langer dan 4 sec. op [3] om de huidige modus wee te gezven.

Het "BD/DVD"-controllampje knippert: Stand-by van Bluetooth® is ingeschakeld.

Het "CLEAR VOICE"-controleampje knippert: Stand-by van Bluetooth® isuitgeschakeld.

Druk terwijl de modus weergegeven wordt op [SURROUND] om de modus te selecteren.

• De installing verandert telkens als op [SURROUND] gedrukt worden.
• Het controleampje van de geselecteerde instelling knippert gedurende 20 seconden waarna de instellingenmodus verlaten worden.
• Deinstallingwordtbeholdentotdatdezeopniewveranderdwordt.
• De fabrieksinstellung van deze functie is off.

Dimmermodus

U kurz de dimmermodus uitschaken en de led-controlelampjes holder latent branden.

Terwijl u op de afstandsbediening op [BD/DVD] drukt en deze ingedrukt houdt, drukt u op het hoofdtoestel langer dan 4 sec. op [-VOL] om de dimmermodusuit te schakelen.

• Het controliampje van de huidige status zal holderder branden.
• Deinstallingwordtbehouden totdatdezeopniewverandererdwordt.
• De fabrieksinstelling van deze functie is "aan".

Om de dimmermodus in te schakelen, herhaalt u bovenstaande handelingen.

Nadat de handelingen uitgevoerd zijn, za het controleampje van de huidige status gedimdহ.

Code afstandsbediening

Als andere Panasonic producten op de afstandsbediening van dit systeme reageren, verander dan de code van de afstandsbediening op dit systeme en op de afstandsbediening zelf.

Voorbereidingen

• Schakel alle andere Panasonic producten UIT.
• Schakel het hoofdtoestel in.

Verander de afstandsbediening maar code 2:

1 Richt de afstandsbediening op de sensor van de afstandsbediening van het hoofdttoestel.
2 Houd [MUTE] en [ ] op de afstandsbediening gedurende meer dan 4 s ingedrukt.
- Alle lampjes zullen 10 seconden knipperen als de code van dit systeme veranderd worden.

• De installing worden behouden totdat deze opniewu veranderd worden.

• Als het hooftdoestel niet werkert nadat de code verandererd is, herhaal dan stappen 1 en 2.
• Om de code van de afstandsbediening op code 1 te zeiten,要去en bovenstaande stappen herhaald worden maar moet [3] door [TV] verrangen worden.

Uitschakelen van de volumebeperking

Als een verlaagd volume, is stoort telkens wanner u het hoofdtoestel inschakelt, is het bijvoorbeeld möglichk deze functie als voigt ut te schakelen:

Terwiju op de afstandsbediening op [MUTE] drukt, druk u op het hoofdtoestel op [VOL + ] en houd u deze langer dan 4 sec. ingedrukt

• Alle lampjes zullen een keer knipperen als de volumebeperking uitgeschakeld worden.

Deinstillingterugdoenkerenaardefabrieksinstelingen. ( 20)

Oplossen van ongemakken

Voer eerst de onderstaande controlesuit voordat u het apparaat laat repareren. Als u over sommige punten twijfelt, of als de aengeduide oplossingen in onderstaande gids het probleem Niet verhelpen, raadpleeg dan uw verkoper voor instructies.

Terugkeren maar de fabrieksinstellungen.

Druk verwijl het hoofdtoestel ingeschakeld is langer dan 4 sec. op [山 /山 ] op het hoofdtoestel. (alle controleampjes zullen twee keer knipperen als dit systeme gereset worden.)

Als dit systeme nicht maar verwachting werkt,
zet de instellenen dan opnieuw op de fabrieksinstlingen zodat het probleem misschien verholpen worden.

• De code van de afstandsbediening zal opnieuw op "4" komen te staan als dit systeem opnieuw op de fabrieksinstelleningen gezet worden. Om de code van de afstandsbediening te veranderen, raadpleegt u pagina 19.

Algemene bediening

Geen stroom.

• Steek het netsnoer goed maar binnen. (⇒ 10)
• Als de controleampjes knipperen en het hoofdtosteel worden onmiddelijkuitgeschakel nadat u het ingeschakel heeft, trek het netsnoer dan uit het stopcontact en raadpleeg uw verkoper.

• De batterij is leeg. Vervang de batterij met een neue. ( 8)
• Het is möglichk dat het isolatiefolie Niet verwijderd is. Verwijder het isolatiefolie. ( 8)
• Het kan nods bijn om de code van de afstandsbediening opnieuw in te stellen nadat de batterij van de afstandsbediening verwisseld is. (→ 19)
• Gebruik de afstandsbediening binnen het correcte werkbereik. ( 8)

Het "TV"-lampje knippert.

Trek het netsnoer los en raadpleeg uw verkoper. Als er ook andere controleampjes knipperen, zorg er dan voor uw verkoper over dieze controleampjes te informeren.

Het hoofdtoestel wordenautomatisch op standby geschakeld.

De functie "Automatische Stroomuitschakeling" is ingeschakeld.

Het hoofdtoestel za na ong. 2aar automatisch hier de stand-by-modus schakelen als geen signaal binnenkomt en geen handeling verricht worden. Raadpleeg pagina 18 om deze functie uit te schakelen.

Bluetooth®

Het pairen kan nicht uitgevoerd worden.

Controleer de toestand van het Bluetooth®-apparaat.

Het apparaat kan nicht aangesloten worden.

• Het pairen van het aparaoh verliep zonder succes of de registatie ward verrangen. Probeer het apparaat opnieuw te pairen. ( 11)
• Het kan zijn dat dit systeem op een ander apparaat aangesloten is. Sluit het andere apparaat af en probeer het apparaat opnieuw te pairen.

Het apparatusaat is aangesloten maar er komt geen audio uit dit system.

Voor sommige ingebouwde Bluetooth®-apparatenients de audio-uitgang met de hand op "SC-HTB18" te zetten. Lees voor details de handleiding van het apparaat.

Het geluid wordt onderbroken.

• Het appararaat bevindt zich buiten het communicatiebereik van 10 m. Plaats het Bluetooth®-apparaat dichterbij het hooftoestel.
• Neem alle obstakels:tussen het hoofdtoestel en het apparaat weq.
• Andere apparaten die van de 2,4 GHz-frequenieband gebruik maken (draadloze router, magnetronoven, draadloze telefoons, enz.) verroorzaken interferentie. Breng het Bluetooth®-apparaat dichter bij het hooftoestel en op afstand van andere apparaten.

Geluid

Geen geluid.

Schakel de mutinguit. ( 17)
- Controller de aansluitingen met de andere apparaten. ( 9)
- Zorg ervoor dat het ontvangen audio-signaal compatibel is met dit apparaat. ( 23)
- Schakel dit apparaat UIT en weein.
- Als de aansluitingen correct zijn, zou er een probleem met de kabels{kennen. Breng de aansluiting opnieuw tot stand met andere kabels.
- Controller de instelleningen van de audio-output op het aangesloten apparaat.

Het volume is laag wanner het hoofdtoestel ingeschakeld worden.

Als het hoofdtoestel uitsaat met de volume-instelling in de bovenste helft (boven 50), zal het hoofdtoestel automatisch het volume zachter zetten tot op de helft (50) wanneer het ingeschakeid worden. ( 19)

De dialoog is te aanwezig of de dialoog klinkt Niet natuurlijk.

Dit systeem heeft een functie om de dialoog beter te doen uittkommen wanner het volume laag staat. ( 17)

Er is geen geluid.

De stroom van het hoofdtoestel worden automatisch uitgeschakeld.

(Wanneer dit hoofdtosteel een probleem detecteert, wordt een veiligheidsmaatregel geactiveerd en wordt het hoofdtosteel automatisch maar de standby-modus geschakeld.)

• Er is een probleem met de versterker.
  Is het volume erg hoog?

Zo ja, zet het volume dan lager.
- Staat dit apparaat op een extreme warme plek? Zo ja, verplaats het apparaat dan maar een koelere plek en wacht eenaar minuten en probeer het dan opnieuw aan te zetten.

Als het probleem blijt aanhouden, controller dan eerst de controleampjes van TV en BD/DVD knipperen. Schakel na deze controle het systemeuit, trek het netsnoer uit het stopcontact en raadpleeg uw verkoper. Herinner u welke controleampjes knipperden en informeer de verkoper.daarover.

Verzorging van het apparatusat

Reinig dit system met een zachte, droge doeck

• Als het apparaat erg vuil is, wring dan een met water bevochtigde doek goed uit en veeg het vuil weg. Neem het apparaat verwolgens met een droge doek af.
• Gebruik nooit alcohol, verfverdunner of benzine om dit systeme te reinigen.
• Wanneer u een chemisch geimpregneerde doeck gebruikt,要去 u zorgvuldig de instructies lezen die bij de doeck worden geleverd.

Weggooien of verhuizen van dit systeme

Het hoofdttoestel kan de informatie van de gebruikersinstlingen behonden. Als u dit toestel wegdoet, of odomat u hetweggooit of odomat u het aan iemand anders geeft, volg dan de procedure om alle instellenen weer op de fabrieksinstlingen te zetten en om de gebruikersinstlingen te wissen.

( 20, "Terugkeren maar de fabrieksinstelleningen.")

• De bedieningshistorie kan opgenomen worden in het geheugen van het hoofdtoestel.

Licenties

Geproduceserd onder licentie van Dolby Laboratories. Dolby en het dubbele-D-symbol voor handelsmerken van Dolby Laboratories.

Zie voor DTS-octrooien http://patents.dts.com. Geb面积约 onder licentie van DTS Licensing Limited. DTS, het Symbool en DTS en het Symbool samen zijn gereistreeerde handelsmerken en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehonden.

Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het bezit zich van Bluetooth SIG, Inc. en ieder gebruik van dergelijke merken door Panasonic Corporation vindt plaatsdonder licentie. Andere handelsmerken en handelsnamen zich die van de respectievelijke eigensenaren.

DOLBY

DIGITAL

dtts

Digital Surround

Verlichting van de contrôlelampjes

De contrôleampjes tonen de situation van dit systeme door te knipperen. Het verlichtingspatroon van het contrôleampje zoals dat hieronder getoond worden, wordenijdens normale werkomstandigheden weergegeven. Het duidt Niet op problemen.

Controleampje				Beschrijving
	TV	BD/DVD	CLEAR VOICE SURROUND	Het controleampje knippert gedurrende 20 seconden. • Als de instelling ingeschakeld is ("Automatische Stroomuitschakeling" en "Stand-by van Bluetooth®") (⇒ 18)
	TV	BD/DVD	CLEAR VOICE SURROUND	Het controleampje knippert gedurrende 20 seconden. • Als de instelling uitgeschakeld is ("Automatische Stroomuitschakeling" en "Stand-by van Bluetooth®") (⇒ 18) Het controleampje knippert gedurrende 5 seconden. • Als het audioformaat Dolby Digital is (⇒ 18)
	TV	BD/DVD	CLEAR VOICE SURROUND	Het controleampje knippert gedurrende 5 seconden. • Als het audioformaat DTS® is (⇒ 18)
	TV	BD/DVD	CLEAR VOICE SURROUND	De controleampjes knipperen gedurrende 10 seconden. • Als de code van de afstandsbediening veranderd is (⇒ 19) De controleampjes knipperen=eén keer. • Als de instelling veranderd worden ("Uitschakelen van de volumebeperking") (⇒ 19) De controleampjes knipperen twee keer. • Als het hooftoestel geseset is (⇒ 20)
	TV	BD/DVD	CLEAR VOICE SURROUND	Het Bluetooth®-lampje knippert snel. • Als het hooftoestel gereed is voor pairing (⇒ 11) Het Bluetooth®-lampje knippert langzaam. • Als het hooftoestel in afwachting van de verbinding is (⇒ 11) Het Bluetooth®-lampje wordt ingeschakeld. • Als het hooftoestel verbonden is met een Bluetooth®-apparaat (⇒ 11)

Het ontdoen van oude apparatuur en batterijen.

Enkel voor de Europese Unie en landen met recycle systemen.

Deze symbolen op de produits, verpakkingen en/of begeleidende documenten beteken den gebruike elektrische en elektronische producten en batterijen nicht samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbeteffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentièle negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling=kunt u contact opnemen met uwplaatselijke gemeente.

Afhankelijk van uw nationale wetgeving konnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Let op: het batterij symbol (Onderstaand symbol).

Dit symbolism kan in combinatie met een chemisch symbolism gekruikt worden. In dit geval volstaan de eisen, die zich vastgesteld in de richtlijnen van de desbetreffende chemische stof.

Technische gegevens

VERSTERKERGEDEELTE

Uitgangsvermögen RMS: Dolby Digital Modus Voor kanaal (niet-simultane drive) 30 W per kanaal (1 kHz, 10 % THD, 4 Ω) Subwoofer kanaal 60 W (100 Hz, 10 % THD, 8 Ω) Totale stroom voor RMS Dolby Digital-modus 120 W

AANSLUITINGEN

Digitale Audio-ingang (TV) Optische digitale ingang Optische aansluiting Bemonsteringsfrequentie 32 kHz,44,1 kHz,48 kHz,88,2 kHz,96 kHz Audioformaat LPCM,Dolby Digital,DTS Digital SurroundTM Analoge audio-ingang (BD/DVD) Audio-ingang Penstekker Luidsprekeruitgang Subwoofer

LUIDSPREKERGEDEELTE

VOORLUIDSPREKER (L/R)
Type 1 weg, 1 luidspreker systeem
Toestel(len) 8 cm ×2 (Conus type)
Impedantie 4 Ω

SUBWOOFER
Type
1 weg, 1 luidspreker systeem (Bas-ref)
Toestel
16 cm (Conus type)
Impedantie
8 Ω

Bluetooth®

Bluetooth® systeemspecificatie Bluetooth® Versie 3.0
Draadloze apparatuurclassificatie Klasse 2 (2,5 mW)
Ondersteunde profielen A2DP (met SCMS-T)
Ondersteunde codec SBC
Frequentieband 2,4 GHz-band FH-SS
Bedieningsafstand ong. 10 m gezichtslijn

ALGEMEEN

Stroomverbruik 35 W Stroomverbruik in stand-byfungtie Ong.0,5 W

Stroomtoevoer AC 220 V tot 240 V, 50 Hz
Hoofdtoestel
Voor lay-out tafelbovenkant
Afmetingen (B×H×D)
750 ×65,5 ×118 mm

Voor lay-out muurmontage
Afmetingen (B×H×D) 750 ×115 ×65 mm
Massa Ong.2,3 kg

Subwoofer
Afmetingen (B× H× D) 156× 290× 263mm Massa Ong.3,0 kg

Bedrijfstemperatuurbereik 0^ tot +40^ Bedrijfsvochtigheidsbereik 20% tot 80% RH (geen condensatie)

• De specificaties können zonder waarschuwing vooraf worden gewijzigd.
  Gewicht en afmetingen zich bij benadering.
• De totale harmonische verrorming worden gemeten dooreen digitale spectrumanalystor.
