SC-HTB18EB - Soundbar PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Soundbar mit kabellosem Subwoofer
Marke	Panasonic
Modell	SC-HTB18EB
Abmessungen (B × H × T) - Tischaufstellung	750 × 65,5 × 118 mm
Abmessungen (B × H × T) - Wandmontage	750 × 65,5 × 118 mm (ohne Halterung)
Gewicht des Hauptgeräts	ca. 2,5 kg
Gewicht des Subwoofers	ca. 4,5 kg
Stromversorgung	Wechselstrom 220–240 V, 50 Hz
Stromverbrauch	35 W
Stromverbrauch im Bereitschaftsmodus	ca. 0,5 W
RMS-Ausgangsleistung	30 W pro Kanal (vorne) + Subwoofer
Impedanz der Frontlautsprecher	4 Ω
Frontlautsprecher	2 × 8 cm (Konus)
Subwoofer-Lautsprecher	16 cm (Konus, Bassreflex)
Drahtlostechnologie	Bluetooth® Version 3.0, Klasse 2, 2,4-GHz-Band
Unterstützte Bluetooth-Profile	A2DP (mit SCMS-T)
Bluetooth-Audio-Codec	SBC
Bluetooth-Reichweite	ca. 10 m (Sichtlinie)
Audioeingänge	1 digitaler optischer Eingang (TV), 1 analoger Eingang (BD/DVD, 3,5-mm-Klinke)
Klangmodi	Surround, Klare Stimme
Besondere Funktionen	Automatische Abschaltung, Bluetooth-Bereitschaft, Lautstärkebegrenzung
Mitgeliefertes Zubehör	Fernbedienung, CR2025-Batterie, Lautsprecherkabel, Installationsanleitung
Pflege	Reinigung mit einem weichen, trockenen Tuch; keinen Alkohol, Verdünner oder Benzin verwenden
Betriebstemperatur	0 °C bis +40 °C
Betriebsfeuchtigkeit	20 % bis 80 % relative Luftfeuchtigkeit (ohne Kondensation)

Häufig gestellte Fragen - SC-HTB18EB PANASONIC

Wie schließe ich die Soundbar an meinen Fernseher an?

Verwenden Sie das optische Audiokabel (nicht im Lieferumfang), um den OPTICAL DIGITAL AUDIO IN-Anschluss der Soundbar mit dem optischen Ausgang des Fernsehers zu verbinden. Stellen Sie sicher, dass der Fernseher auf PCM-Audioausgang eingestellt ist. Drücken Sie dann die Taste [TV] auf der Fernbedienung, um die TV-Quelle auszuwählen.

Wie koppele ich ein Smartphone über Bluetooth?

Drücken Sie auf der Fernbedienung [3] (Bluetooth), um zur Bluetooth-Quelle zu wechseln. Wenn die Bluetooth-Anzeige schnell blinkt, aktivieren Sie Bluetooth auf Ihrem Smartphone und wählen Sie 'SC-HTB18' aus der Liste. Wenn ein PIN-Code verlangt wird, geben Sie '0000' ein. Die Anzeige leuchtet dauerhaft, wenn die Verbindung hergestellt ist.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterie (CR2025) richtig eingelegt ist, mit der (+) Seite nach oben. Entfernen Sie die Isolierlasche, falls noch vorhanden. Ersetzen Sie die Batterie bei Bedarf. Stellen Sie sicher, dass die Fernbedienung auf den Sensor der Soundbar gerichtet ist, innerhalb von 7 m und in einem Winkel von 30°.

Wie montiere ich die Soundbar an der Wand?

Verwenden Sie passende Schrauben für die Wand (Kopfdurchmesser 7,5–8,5 mm, Mindestlänge 30 mm). Messen Sie die Montagelöcher: Achsabstand horizontal 320 mm, vertikal 215 mm. Befestigen Sie die Schrauben und hängen Sie die Soundbar ein. Verwenden Sie das mitgelieferte Absturzsicherungsseil, indem Sie es mit einem Schraubhaken an der Wand befestigen, als zusätzliche Sicherung.

Warum ist der Ton aus oder wird leiser?

Überprüfen Sie, ob die Stummschaltung aktiviert ist (drücken Sie [MUTE], um sie aufzuheben). Stellen Sie sicher, dass die Lautstärke nicht auf 0 steht. Wenn die Lautstärkebegrenzung aktiviert ist (automatische Reduzierung nach einer Unterbrechung), deaktivieren Sie sie, indem Sie [MUTE] gedrückt halten und gleichzeitig am Gerät 4 Sekunden lang [VOL+] drücken.

Wie stelle ich die Lautstärke des Subwoofers ein?

Drücken Sie auf der Fernbedienung [+ SUBWOOFER] oder [SUBWOOFER -]. Der Pegel wird auf den Anzeigen angezeigt: von 1 (niedrigste) bis 4 (höchste). Passen Sie nach Ihren Wünschen an.

Was bedeutet das Blinken der TV-Anzeige?

Die TV-Anzeige blinkt bei einer Störung. Trennen Sie das Netzkabel und kontaktieren Sie Ihren Händler. Wenn andere Anzeigen ebenfalls blinken, notieren Sie diese zur Meldung.

Wie deaktiviere ich die automatische Abschaltung?

Halten Sie die Taste [CLEAR VOICE] auf der Fernbedienung gedrückt und drücken Sie gleichzeitig länger als 4 Sekunden die Taste [INPUT] am Hauptgerät. Die Anzeige 'BD/DVD' blinkt, wenn die Funktion aktiviert ist, 'CLEAR VOICE' wenn deaktiviert. Drücken Sie [CLEAR VOICE], um umzuschalten. Die Einstellung wird automatisch gespeichert.

Kann ich die Soundbar mit anderen Fernsehmarken verwenden?

Ja, die Soundbar ist mit jedem Fernseher kompatibel, der über einen optischen Audioausgang oder einen analogen Audioeingang (3,5-mm-Klinke) verfügt. Für Bluetooth kann jedes Bluetooth-kompatible Gerät (Version 3.0 oder höher) verbunden werden.

Wie setze ich die Soundbar auf die Werkseinstellungen zurück?

Schalten Sie das Hauptgerät ein, halten Sie dann die Taste [O/I] (Ein/Aus) am Gerät länger als 4 Sekunden gedrückt. Alle Anzeigen blinken zweimal. Die Einstellungen werden auf die Standardwerte zurückgesetzt (einschließlich des Fernbedienungscodes, der wieder auf 1 gesetzt wird).

BEDIENUNGSANLEITUNG SC-HTB18EB PANASONIC

Heimkino-Audiosystem

Système home cinema

Sistema audio Home Theater

Audiosystem Home Theater

Modell Nr./Modèle n°/Model No./Model Nr./ Modelo N. SC-HTB18

Wir möchten Ihnen für den Kauf dieses Produkts danken.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie diese

Handbuch für spätere Bezugnahme griffbereit auf.

Bezüglich der Montageanleitungen

Die Installation muss durch einen Fachmann erfolgen. (⇒ 12 bis 16)

Lesen Sie vor Beginn der Installation diese Anleitung sowie die Betriebsanleitung sorgfältig durch, um

sicherzustellen, dass sie den Vorschriften entspricht. (Bewahren Sie diese Anleitung auf. Sie werden sie evtl.

zur Wartung oder bei einem Standortwechsel des Geräts wieder brauchen.)

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät. - Ausschließlich das empfohlene Zubehör verwenden.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
• Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanleitungen an der Wand befestigt werden.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Verletzungen: Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht. - Fügen Sie den Netzstecker vollständig in die Steckdose ein. Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
• Fassen Sie den Stecker nicht mit nassen Händen an. - Fassen Sie den Stecker beim Herausziehen an seinem Korpus an. - Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.
• Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

Knopfzelle (Lithium-Batterie)

• Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60 °C erhitzen oder in ein Feuer werfen. Die Knopfzelle stets außerhalb der Reichweite von Kleinkindern aufbewahren. Die Knopfzelle auf keinen Fall in den Mund nehmen. Falls sie verschluckt wird, unverzüglich ärztliche Behandlung aufsuchen.

Kleines Objekt

• Bewahren Sie Knopfbatterien sicher vor Kindern auf, um die Gefahr des Verschluckens zu vermeiden.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in großer Entfernung zu diesem Gerät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit gemäßigtem Klima bestimmt.
• Das Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

Aufstellung

• Stellen Sie das Gerät auf eine ebene Oberfläche.
• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.
• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.
• Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

Knopfzelle (Lithium-Batterie)

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Mit richtiger Ausrichtung der Pole einlegen.
• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.
• Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf. Niemals starker Hitze oder offenem Feuer aussetzen.
• Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Über Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

Verwendetes Frequenzband

Dieses System verwendet das 2,4 GHz Frequenzband.

■ Zertifizierung dieses Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich. Die unten genannten Handlungen sind in einigen Ländern strafbar:
• Ein Auseinanderbauen oder Modifizieren des Geräts.
• Ein Entfernen der Spezifikationskennzeichnungen.

Nutzungsbeschränkungen

Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden. - Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen. - Je nach Spezifikationen und Einstellungen eines Gerätes kann die Verbindung unter Umständen nicht hergestellt werden, oder einzelne Funktionen können sich unterscheiden. - Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an dieses System. - Dieses System kann keine Daten an ein Bluetooth®-Gerät übertragen.

Einsatzbereich

Verwenden Sie dieses Gerät bei einer maximalen Reichweite von 10 m. Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen abnehmen.

Interferenz von anderen Geräten

• Dieses System kann aufgrund von Funkwelleninterferenzen nicht korrekt funktionieren und es können Störungen wie Rauschen und Tonsprünge auftreten, wenn das Hauptgerät zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.
• Dieses System könnte nicht korrekt funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation usw. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors usw.).

C€ 0560

Konformitätserklärung

"Panasonic Corporation" bestätigt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den weiteren zutreffenden Vorgaben der Richtlinie 1999/5/EC entspricht. Kunden können eine Kopie der Original-DoC unserer R&TTE-konformen Geräte von unserem DoC-Server herunterladen: http://www.doc.panasonic.de Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Deutschland

Das Produkt ist für den allgemeinen Bedarf vorgesehen. (Kategorie 3)

Inhaltsverzeichnis

Vorsichtsmaßnahmen 2 Über Bluetooth® 3

Vor dem Gebrauch

Mitgelieferte Artikel 5

Dieses System (SC-HTB18) 5 Zubehör 5

Benutzung der Bedienelemente 6

Dieses System (Vorderseite) 6 Dieses System (Rückseite) 7

Fernbedienung 8

Inbetriebnahme

Schritt 1 Anschlüsse 9

Anschluss an den Fernseher 9 Anschluss an andere Geräte 9 Lautsprecherkabelanschluss 10 Netzkabelanschluss 10 Bluetooth®-Verbindung 11

Schritt 2 Aufstellung 12

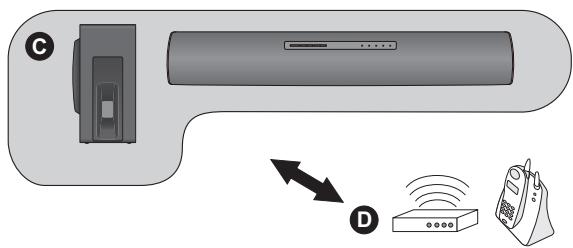

Sicherheitsmaßnahmen 12 Der Subwoofer 12 Drahtlos-Schnittstelle 12 Auswahl der Anordnung 13 Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch 14 Bei der Anbringung des Hauptgeräts an einer Wand 15

Vorgänge

Verwendung des Systems 17

Erweiterte Bedienvorgänge 18

Referenz

Fehlerbeseitigung 20 Pflege des Geräts 21 Lizenzen 21 Aufleuchten der Anzeigen 22 Technische Daten 23

• Die gezeigten Abbildungen können sich von ihrem Gerät unterscheiden.
• Die Arbeitsgänge in dieser Anleitung werden hauptsächlich für die Fernbedienung beschrieben, jedoch können Sie sie auch am aktiven Subwoofer ausführen, wenn die Bedienelemente die gleichen sind.

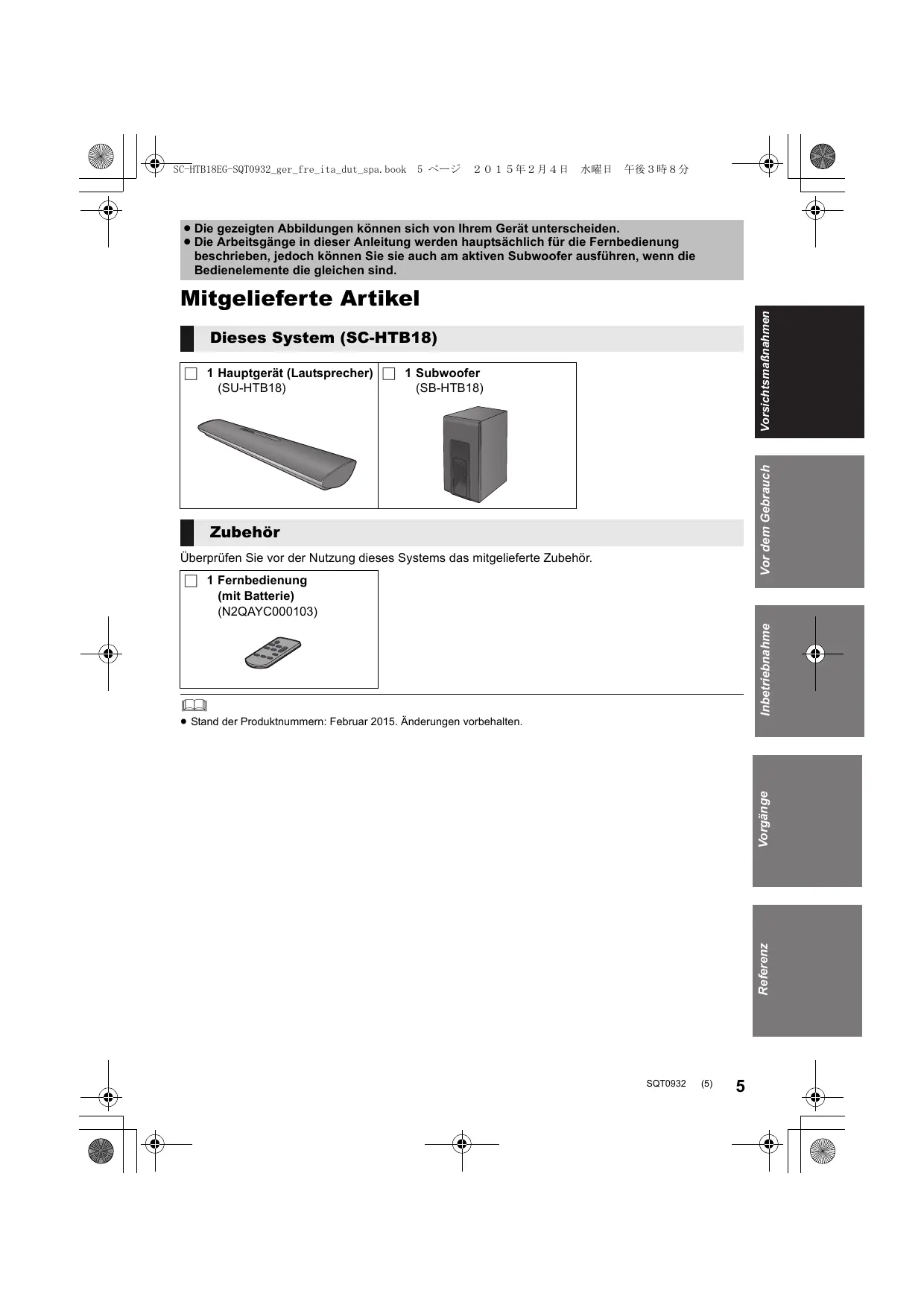

Mitgelieferte Artikel

Dieses System (SC-HTB18)

1 Hauptgerät (Lautsprecher) (SU-HTB18)

1 Subwoofer (SB-HTB18)

Zubehör

Überprüfen Sie vor der Nutzung dieses Systems das mitgelieferte Zubehör.

1 Fernbedienung (mit Batterie) (N2QAYC000103)

• Stand der Produktnummern: Februar 2015. Änderungen vorbehalten.

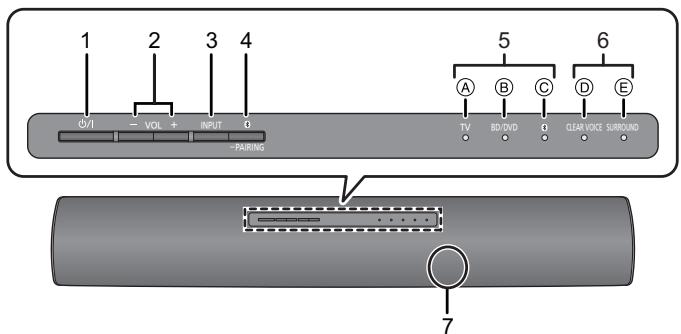

Dieses System (Vorderseite)

Hauptgerät

Subwoofer

1 Bereitschafts-/Ein-Schalter (J/I): Drücken Sie diese Taste, um das Gerät ein- oder in den Stand-by-Modus zu schalten. Auch im Stand-by-Modus verbraucht das Gerät eine geringe Menge Strom. 2 Passen Sie die Lautstärke dieses Systems an (⇒ 17). 3 Auswahl der Eingangsquelle (⇒ 17): "TV" → "BD/DVD" → "Bluetooth®". 4 Wählen Sie das Bluetooth®-Gerät als Quelle (⇒ 17).

5 Anzeigen zur Eingangswahl*

A TV-Anzeige: Leuchtet grün, wenn der Fernseher die Audioquelle ist. B BD/DVD-Anzeige: Leuchtet bernsteinfarben, wenn das mit dem BD/DVD-Anschluss verbundene Gerät die Audioquelle ist. C Bluetooth®-Anzeige: Das Licht leuchtet bernsteinfarben, wenn das Bluetooth®-Gerät die Audioquelle ist.

6 Anzeigen des Ton-Modus*

CLEAR VOICE-Anzeige

Leuchtet bernsteinfarben, wenn klare Stimme der aktuelle Ton-Modus ist.

E SURROUND-Anzeige

Leuchtet bernsteinfarben, wenn Surround der aktuelle Ton-Modus ist.

7 Fernbedienungssensor (⇒ 8)

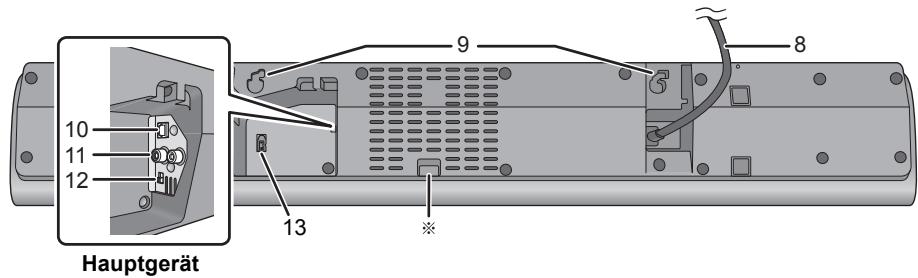

8 Netzkabel (⇒ 10) 9 Loch zur Wandbefestigung 10 OPTICAL DIGITAL AUDIO IN Anschluss (⇒ 9) 11 AUDIO IN-Anschluss (⇒ 9)

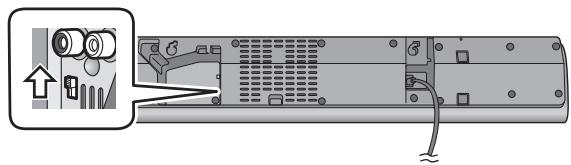

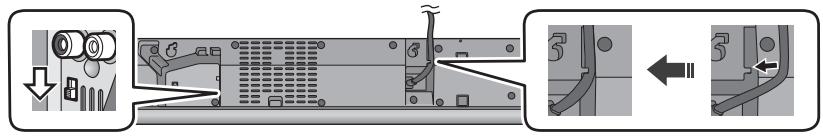

12 MEHRWINKEL-Schalter (⇒ 14, 15): Schalten Sie die Tonqualität auf die Aufstellungsmethode des Hauptgeräts. 13 Subwoofer-Anschluss 14 Lautsprecherkabel

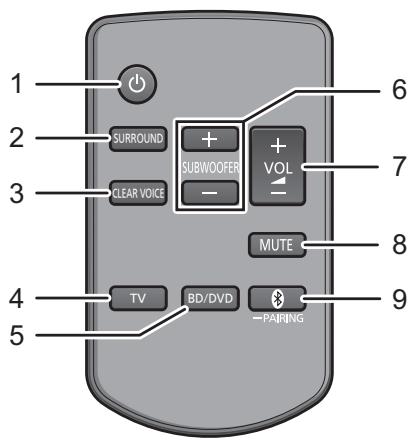

1 Schalten Sie das Hauptgerät ein oder aus (⇒ 17) 2 Schalten Sie den Surround-Effekt ein oder aus (⇒ 17) 3 Schalten Sie den Clear Voice-Effekt ein oder aus (⇒ 17) 4 Wählen Sie TV als Quelle aus (⇒ 17) 5 Wählen Sie BD/DVD als Quelle aus (⇒ 17) 6 Passen Sie den Ausgangspegel des Subwoofers an (Bassklang) (⇒ 17) 7 Stummschalten (⇒ 17) 8 Wählen Sie das Bluetooth®-Gerät als Quelle (⇒ 17)

Vor dem ersten Gebrauch

Entfernen Sie die Isolierfolie A.

Austauschen einer Knopfbatterie

Batterietyp: CR2025 (Lithium-Batterie)

①

(2)

• Setzen Sie die Knopfbatterie mit der (+)-Markierung nach oben zeigend ein.

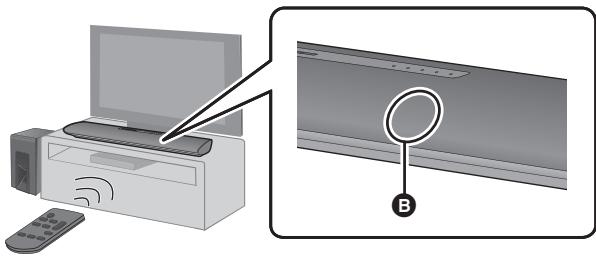

Reichweite der Fernbedienung

Der Signalsensor der Fernbedienung befindet sich am Hauptgerät.

• Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs.

Entfernung: Innerhalb von etwa 7 m direkt auf die Vorderseite

Winkel: Etwa 30° von links und rechts

Fernbedienungsempfänger

Schritt 1 Anschlüsse

• Schalten Sie vor dem Anschluss alle Geräte aus, und lesen Sie die betreffenden

Bedienungsanleitungen durch.

Schließen Sie das Netzkabel erst an, wenn alle anderen Anschlüsse hergestellt sind.

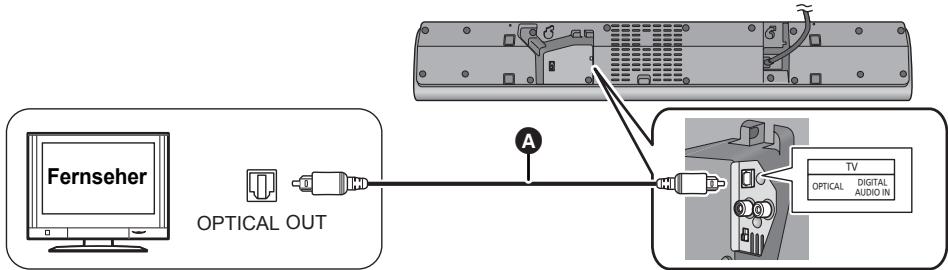

Anschluss an den Fernseher

Optisches Digital-Audiokabel

• Stellen Sie sicher, dass Sie bei Verwendung des optischen Digital-Audiokabels den Stecker richtig einstecken.
• Knicken Sie nicht das optische Digital-Audiokabel.
• Der optische Eingang unterstützt nur PCM.

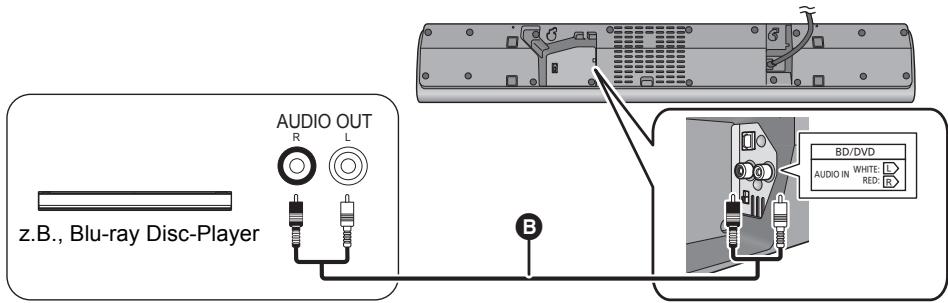

Anschluss an andere Geräte

B Audiokabel

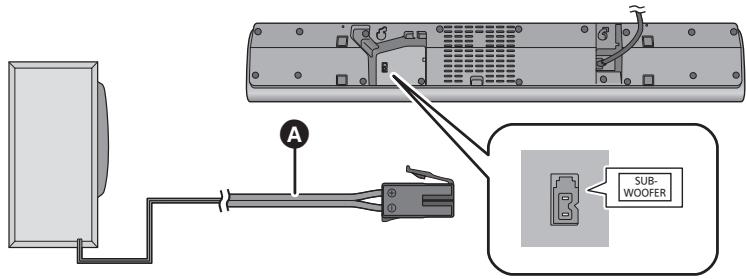

Lautsprecherkabelanschluss

Wählen Sie die passende Steckerform aus und stellen Sie eine Verbindung mit dem Anschluss her.

A Lautsprecherkabel

Netzkabelanschluss

• Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

An eine Netzsteckdose Netzkabel

• Dieses System verbraucht auch eine geringe Menge Strom ( ⇒ 23), wenn es ausgeschaltet ist. Ziehen Sie, im Interesse der Energieeinsparung, den Stecker aus der Netzsteckdose, wenn Sie das System für eine lange Zeit nicht verwenden.

Energie sparen

Das Hauptgerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen.

• Das Hauptgerät wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht und ca. 2 Stunden lang kein Bedienvorgang ausgeführt wird. Um diese Funktion auszuschalten, siehe Seite 18, "Auto Power Down-Funktion".

Bluetooth®-Verbindung

Durch die Verwendung der Bluetooth®-Verbindung können Sie drahtlos Sound vom Bluetooth®-Audiogerät mit diesem Gerät anhören.

• Weitere Informationen zur Verbindung eines Bluetooth®-Geräts finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

Vorbereitung

• Schalten Sie die Bluetooth®-Funktion des Geräts ein und stellen Sie das Gerät in der Nähe des Hauptgeräts auf.

Bluetooth®-Verbindung

1 Drücken Sie [3] zur Auswahl von "3".

• Blinkt die Anzeige schnell, begeben Sie sich zu Schritt 3.

2 Drücken und halten Sie [3], bis die "3"-Anzeige schnell blinkt.

• Blinkt die Anzeige langsam, wiederholen Sie Schritt 2.

3 Wählen Sie "SC-HTB18" aus dem Bluetooth®-Menü des Bluetooth®-Geräts.

• Wenn Sie zur Eingabe des Zugangsschlüssels am Bluetooth®-Gerät aufgefordert werden, geben Sie "0000" ein.
• Sobald das Bluetooth®-Gerät angeschlossen ist, hört die "®"-Anzeige auf zu blinken und leuchtet auf.

• Sie können 8 und mehr Bluetooth®-Geräte bei diesen Gerät registrieren.

Wenn dieses Gerät jedoch ausgeschaltet wird, kann es nur bis zu 8 registrierte Geräte speichern. Wenn Sie 9 oder mehr Geräte registrieren, werden die Geräte mit der ältesten Verbindungshistorie gelöscht.

Anschluss eines gekoppelten Bluetooth®-Geräts

1 Drücken Sie [3] zur Auswahl von "3".

Leuchtet die "Anzeige auf, ist bereits ein Bluetooth-Gerät an dieses System angeschlossen. Dieses abtrennen. (→ unten)

2 Wählen Sie "SC-HTB18" aus dem Bluetooth®-Menü des Bluetooth®-Geräts.

Abtrennen eines Bluetooth®-Geräts

Drücken und halten Sie [3], bis die "Anzeige langsam blinkt.

• Wird "®" als Quelle ausgewählt, versucht das System automatisch, den Anschluss an das zuletzt angeschlossene Bluetooth®-Gerät herzustellen. Wenn der Anschlussversuch nicht gelingt, versuchen Sie erneut eine Verbindung herzustellen.
• Das Bluetooth®-Gerät wird abgeschaltet, wenn eine andere Audioquelle (z. B., "TV") ausgewählt wird.
• Dieses System kann nur mit einem Gerät auf einmal verbunden sein.

Sicherheitsmaßnahmen

Die Installation muss fachmännisch durchgeführt werden.

Die Installation sollte prinzipiell durch einen Fachmann erfolgen.

PANASONIC IST NICHT VERANTWORTLICH FÜR SCHÄDEN AM EIGENTUM ODER FÜR SCHWERE VERLETZUNGEN, EINSCHL. TOD INFOLGE UNVORSCHRIFTSMÄSSIGEN EINBAUS ODER INKORREKTER HANDHABUNG.

• Achten Sie darauf, das Hauptgerät wie in dieser Bedienungsanleitung beschrieben zu installieren.
• Verwenden Sie Montagemethoden, die der Struktur und dem Material des Montageorts angemessen sind.

Achtung

• Dieses System ist nur wie in dieser Bedienungsanleitung beschrieben zu verwenden. Andernfalls kann es zu Schäden am Versteller und/oder Lautsprecher kommen und zu Brandgefahr führen. Wenden Sie sich an einen qualifizierten Servicetechniker, wenn Schäden aufgetreten sind oder Sie eine plötzliche Leistungsänderung feststellen.
• Versuchen Sie nicht, das Hauptgerät mit anderen als den in diesem Handbuch beschriebenen Methoden an einer Wand anzubringen.

• Halten Sie das Hauptgerät nicht mit einer Hand, um Verletzungen zu vermeiden. Sie könnten das Hauptgerät beim Tragen fallen lassen.
• Bedecken Sie die Montagefläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

Der Subwoofer

Tragen des Subwoofers

A Heben Sie den Subwoofer nicht an dieser Öffnung an.

Andernfalls können die inneren Komponenten beschädigt werden.

3 Stützen Sie stets die Unterseite des Subwoofers ab, wenn Sie den Subwoofer bewegen.

Drahtlos-Schnittstelle

Um Interferenzen zu vermeiden, halten Sie die folgenden Abstände zwischen dem Hauptgerät/Subwoofer und anderen elektronischen Geräten ein, die dieselbe Funkfrequenz (2,4-GHz-Band) nutzen.

Hauptgerät/Subwoofer, WLAN-Router, schnurloses Telefon und andere elektronische Geräte: ca. 2 m

Auswahl der Anordnung

Wählen Sie eine für Sie passende Aufstellungsmethode.

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

• Stellen Sie das Hauptgerät auf eine ebene und waagerechte Oberfläche.
• Positionieren Sie das Hauptgerät vor dem Standfuß des Fernsehers.

Seite 14

Bei der Anbringung des Hauptgeräts an einer Wand

• Stellen Sie das Hauptgerät auf eine ebene und senkrechte Oberfläche.

Seite 15

■ Bei Positionierung des Hauptgeräts vor dem Fernseher

Das Hauptgerät kann verschiedene Sensoren des Fernsehers (C.A.T.S. (Contrast Automatic Tracking System)-Sensor, Fernbedienungssensor, etc.) und des 3D-Brillensenders an einem zu 3D kompatiblen Fernseher blockieren oder stören.

• Wenn Störungen auftreten, bewegen Sie das Hauptgerät weiter vom Fernseher weg. Wenn der Fernseher immer noch nicht richtig funktioniert, versuchen Sie, es in einem Regal oder an der Wand montiert zu verwenden.

■ Wenn der Fernbedienungssensor des Fernsehers durch das Hauptgerät blockiert ist

Versuchen Sie, die Fernbedienung des Fernsehers von einem anderen Winkel zu verwenden.

• Platzieren Sie den Subwoofer weniger Meter vom Hauptgerät entfernt in einer horizontalen Position mit der Oberseite nach oben.
• Verwenden Sie das Hauptgerät und den Subwoofer nicht in Metallschränken.
• Wenn Sie den Subwoofer zu nahe an Wänden oder Raumecken platzieren, kann dies zu übermäßigen Basslängen führen. Decken Sie Wände und Fenster mit dicken Vorhängen ab.
• Wenn unregelmäßige Farben auf Ihrem Fernseher auftreten, schalten Sie den Fernseher für ca. 30 Minuten aus. Wenn das Problem weiterhin besteht, entfernen Sie das Hauptgerät und den Subwoofer weiter vom Fernseher.
• Halten Sie magnetisierte Gegenstände fern. Magnetisierte Karten, Uhren usw. können beschädigt werden, wenn sie sich zu nah am Hauptgerät oder am aktiven Subwoofer befinden.
• Lassen Sie das Hauptgerät etwa 150 mm vom Fernseher entfernt.

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

Zusätzlich erforderliches Zubehör (handelsüblich)

• Halteschnur x1
• Schraube (zur Anbringung des Sturzpräventionsseils)

• Verwenden Sie handelsübliche Schrauben, die mehr als 33 kg tragen können.
• Verwenden Sie ein Teil, das dazu ausgelegt ist, über 10 kg zu tragen (mit einem Durchmesser von ca. 2 mm).

1 Schieben Sie den MEHRWINKEL-Schalter auf "RACK/TABLE TOP".

• Drücken Sie das Netzkabel in den Halter.

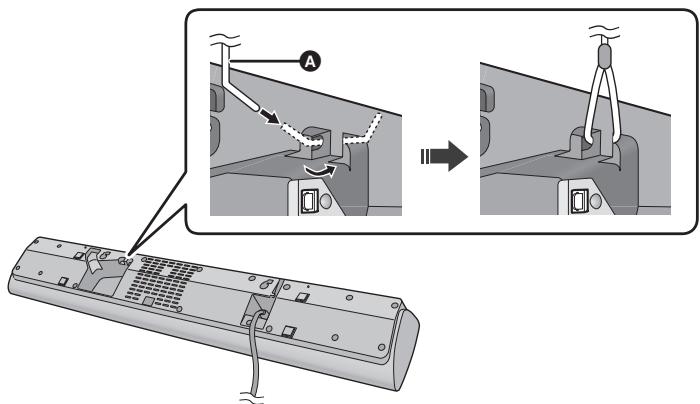

2 Bringen Sie das Kabel am Hauptgerät an.

A Schnur*

※ Kann das Kabel nicht durch die Löcher geführt werden, versuchen Sie, es an 2 Stellen zu biegen, ca. 5 mm von der Kuppe entfernt, in einem Winkel von 45° (wie oben abgebildet).

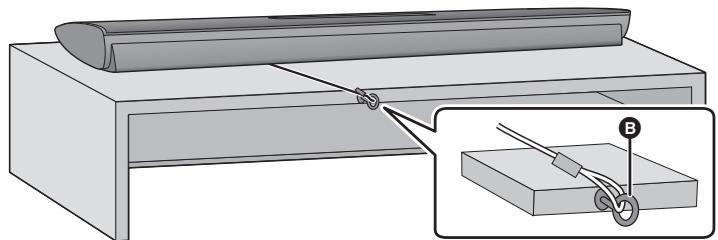

3 Stellen Sie das Hauptgerät in der gewünschten Position auf und bringen Sie das Seil am Regal oder Tisch an.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist.
• Lehnen Sie das Hauptgerät nicht an den Fernseher oder an die Wand an.
• Positionieren Sie das Hauptgerät nicht über dem Netzkabel.
• Vergewissern Sie sich, dass das Hauptgerät stabil ist.

6 Ösenschraube

In einer Position mit über 10 kg Tragfähigkeit befestigen. - Je nach der Position des Hauptgeräts kann sich die Schraubposition der Schraubenöse unterscheiden.

Bei der Anbringung des Hauptgeräts an einer Wand

Stellen Sie sicher, dass die verwendete Schraube und die Wand ausreichend stark sind, um das Gewicht von mindestens 33 kg zu ertragen.

Die Schrauben und sonstigen Bauteile liegen nicht bei, da Typ und Größe bei jeder Installation unterschiedlich sind.

• Siehe in Schritt 3 für Details zu den erforderlichen Schrauben.
• Bringen Sie als eine zusätzliche Sicherheitsmaßnahme unbedingt die Halteschnur an.

Zusätzlich erforderliches Zubehör (handelsüblich)

Schrauben zur Wandmontage. 2 - Halteschnur - Ösenschraube (zur Anbringung des Sturzpräventionsseils)

• Verwenden Sie ein Seil, das dazu ausgerichtet ist, über 10 kg zu tragen (mit einem Durchmesser von ca. 2 mm).

Schieben Sie den MEHRWINKEL-Schalter auf "WALL MOUNT".

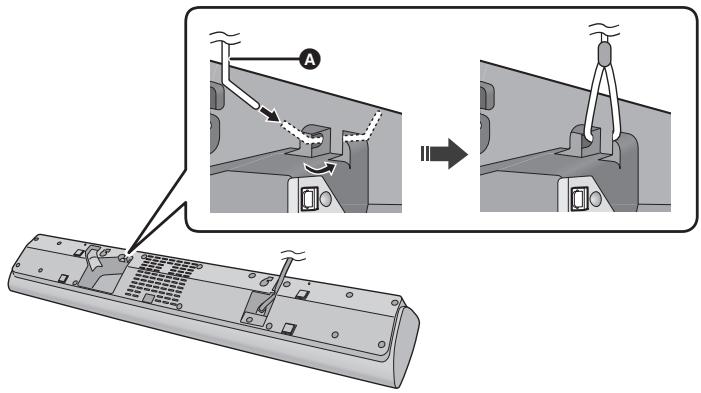

Bringen Sie das Kabel am Hauptgerät an.

A Schnur

※ Kann das Kabel nicht durch die Löcher geführt werden, versuchen Sie, es an 2 Stellen zu biegen, ca. 5 mm von der Kuppe entfernt, in einem Winkel von 45° (wie oben abgebildet).

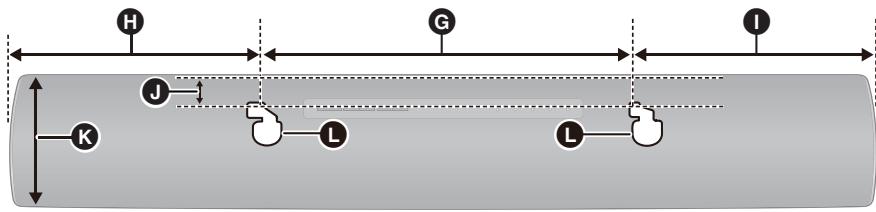

3 Schrauben Sie eine Schraube in die Wand.

• Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.
• Lassen Sie mindestens 20 mm Freiraum über dem Hauptgerät, damit ausreichend Platz zum Einsetzen des Hauptgerätes vorhanden ist.
• Lassen Sie auf beiden Seiten des Hauptgeräts mindestens 10 mm Platz. Ohne genügend Platz kann das Hauptgerät nicht erfolgreich montiert werden.
• Verwenden Sie eine Wasserwaage, um sicherzustellen, dass beide Schraubbohrungen waagerecht zueinander sind.

3 Mindestens 30 mm Ø 4,0 mm D Ø 7,5 mm bis Ø 9,4 mm Wand oder Säule F 7,5 mm bis 8,5 mm

Frontansicht (halbtransparentes Bild)

⑥ 320 mm 215 mm 1 215 mm 15 mm 115 mm Loch zur Wandbefestigung

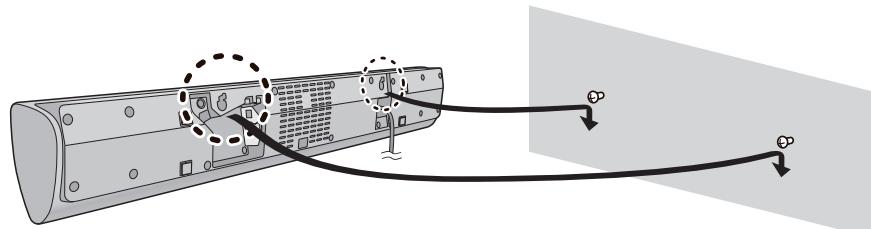

4 Befestigen Sie das Hauptgerät sicher an der Schraube/den Schrauben.

SO	SO NICTH
● Bewegen Sie den Laufsprecher so, dass sich die Schraube an dieser Position befindet.	● Bei dieser Position besteht die Gefahr, dass der Laufsprecher hinunterfällig, wenn er nach links oder rechts bewegt wird.

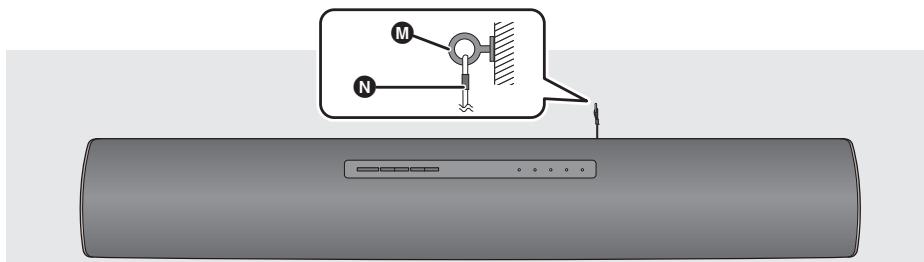

Sichern Sie das Seil an der Wand.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist.

M Ossenschraube N Schnur

Verwendung dieses Systems

Vorbereitung

• Schalten Sie den Fernseher und/oder das angeschlossene Gerät an.

1 Drücken Sie [], um das Hauptgerät einzuschalten. 2 Wählen Sie die Quelle.

Drücken Sie	Zur Auswahl von
[TV]	“TV”
[BD/DVD]	“BD/DVD”
[8]	“®” (Bluetooth®)

• Diese Fernbedienung kann nicht verwendet werden, um die Bedienung der verbundenen Geräte zu steuern.

■ Wenn "®" als Quelle gewählt ist

Am Bluetooth®-Gerät: Wählen Sie dieses System als Ausgangsquelle des angeschlossenen Bluetooth®-Geräts und beginnen Sie die Wiedergabe. ■ Wenn "BD/DVD" als Quelle gewählt ist

Schalten Sie den Fernseher und das angeschlossene Gerät ein:

Wählen Sie den TV-Eingang für dieses System und starten Sie die Wiedergabe am angeschlossenen Gerät.

Einstellen der Lautstärke des Systems Drücken Sie [+VOL - ] Lautstärkebereich: 0 bis 100* Zur Anpassung der Subwoofer-Stufe

1 Drücken Sie [+ SUBWOOFER] oder [SUBWOOFER -], um die aktuelle Stufe anzuzeigen. 2 Während die Stufe angezeigt wird: Drücken Sie [+ SUBWOOFER] oder [SUBWOOFER -], um die Stufe anzupassen.

Anzeige	Effektstufe
BD/DVD CLEAR VOICE SURROUND	4	Höchste
BD/DVD CLEAR VOICE SURROUND	3
BD/DVD CLEAR VOICE SURROUND	2
BD/DVD CLEAR VOICE SURROUND	1	Niedrigste

So stellen Sie den Surround-Modus ein

Sie können den Surround-Effekt aktivieren/deaktivieren. Drücken Sie [SURROUND].

• Drucken Sie die Taste erneut, um zu löschen. So stellen Sie den Clear Voice-Modus ein

Mit dem Clear-Voice-Modus können Sie Dialoge klarer hören. Drücken Sie [CLEAR VOICE].

• Drücken Sie die Taste erneut, um zu löschen.

Stummschalten

Drücken Sie [MUTE].

• Während der Stummschaltung blinken alle Anzeigen gleichzeitig.
• Drücken Sie die Taste erneut, um abzubrechen, oder regeln Sie die Lautstärke. Die Stummschaltung wird bei Ausschalten des Geräts aufgehoben.

Funktioniert das System nicht wie erwartet oder ist der Ton ungewöhnlich, kann durch ein Rücksetzen der Einstellungen auf die Werkseinstellungen das Problem behoben werden. (⇒ 20)

※ BD/DVD-Anzeige, Bluetooth®-Anzeige und die Anzeigen des Ton-Modus blinken beim Einstellen von links nach rechts (+) oder von rechts nach links (-).

Die Anzeigen blinken nicht, wenn das Maximum oder Minimum erreicht wurde.

• Kommt Sound aus den Lautsprechern des Fernsehers, verringern Sie die Lautstärke des Fernsehers auf das Minimum.
• Wird das Hauptgerät ausgeschaltet, während sich die Lautstärkeeinstellung in der oberen Hälfte (über 50) befindet, wird automatisch die Lautstärke des Hauptgeräts auf die Mitte (50) gesenkt, wenn das Hauptgerät eingeschaltet wird (Lautstärkebegrenzung).

Um diese Funktion auszuschalten, siehe Seite 19.

Erweiterte Bedienvorgänge

Audioformatanzeige

Hier wird das aktuelle Audioformat angezeigt.

Halten Sie [SURROUND] mindestens 4 Sekunden lang gedrückt.

• Das Audioformat wird 5 Sekunden lang angezeigt.

"CLEAR VOICE"-Anzeige blinkt:

Dolby® Digital ist das Audio-Format.

"SURROUND"-Anzeige blinkt:

DTS® ist das Audio-Format.

Das Audioformat wird nicht angegeben, wenn "BD/DVD" oder "3" als Quelle gewählt ist.

Auto Power Down-Funktion

Das Hauptgerät schaltet sich automatisch aus, wenn kein Audioeingang stattfindet und Sie es etwa 2 Stunden lang nicht bedienen.

Während Sie [CLEAR VOICE] auf der Fernbedienung gedrückt halten, drücken und halten Sie [INPUT] am Hauptgerät für mehr als 4 Sekunden gedrückt, um die aktuelle Einstellung anzuzeigen.

"BD/DVD"-Anzeige blinkt: Die Auto Power Down-Funktion ist an.

"CLEAR VOICE"-Anzeige blinkt: Die Auto Power Down-Funktion ist aus.

Betätigen Sie [CLEAR VOICE], während die Einstellung angezeigt wird, um diese auszuwählen.

Die Einstellung ändert sich jedes Mal, wenn [CLEAR VOICE] gedrückt wird. - Die Anzeige für die gewählte Funktion blinkt 20 Sekunden lang und der Einstellungsmodus wird anschließend beendet. - Die Einstellung wird bis zu einer erneuten Veränderung beibehalten. Die Standard-Einstellung dieser Funktion ist eingeschaltet.

Bluetooth® Stand-by

Diese Funktion ermöglicht es Ihnen, ein gekoppeltes Bluetooth-Gerät anzuschließen, wenn sich das Hauptgerät im Standby-Modus befindet.

Während Sie [SURROUND] auf der Fernbedienung gedrückt halten, drücken und halten Sie [3] am Hauptgerät für mehr als 4 Sekunden gedrückt, um den aktuellen Modus anzuzeigen.

"BD/DVD"-Anzeige blinkt: Bluetooth® Stand-by ist an.

"CLEAR VOICE"-Anzeige blinkt: Bluetooth® Stand-by ist aus.

Während der Modus angezeigt wird, drücken Sie [SURROUND] zur Auswahl des Modus.

Die Einstellung ändert sich jedes Mal, wenn [SURROUND] gedrückt wird. - Die Anzeige für die gewählte Funktion blinkt 20 Sekunden lang und der Einstellungsmodus wird anschließend beendet. Die Einstellung wird beibehalten, bis sie wieder geändert wird. - Die Standard-Einstellung dieser Funktion ist ausgeschaltet.

Dimmermodus

Sie können den Dimmermodus ausschalten und die LED-Anzeigen erleuchten lassen.

Während Sie [BD/DVD] auf der Fernbedienung gedrückt halten, drücken und halten Sie [-VOL] am Hauptgerät für mehr als 4 Sekunden gedrückt, um den Dimmermodus auszuschalten.

Die Anzeige für die aktuelle Einstellung wird heller. - Die Einstellung wird beibehalten, bis sie wieder geändert wird. Die Standard-Einstellung dieser Funktion ist eingeschaltet.

Wiederholen Sie den obigen Vorgang, um den Dimmermodus einzuschalten. Nach dem Ausführen des Vorgangs wird die Anzeige für die aktuelle Einstellung abgedunkelt.

Fernbedienungscode

Wenn andere Panasonic-Geräte auf die Fernbedienung dieses Systems reagieren, ändern Sie den Fernbedienungscode an diesem System und an der Fernbedienung.

Vorbereitung

• Schalten Sie alle anderen Panasonic-Produkte aus. Schalten Sie das Hauptgerät an.

Ändern Sie den Code der Fernbedienung in Code 2:

1. Richten Sie die Fernbedienung auf den Fernbedienungssensor des Hauptgeräts. 2. Drücken und halten Sie [MUTE] und [3] auf der Fernbedienung für mehr als 4 Sekunden gedrückt. - Alle Anzeigen blinken für 10 Sekunden, wenn der Code dieses Systems geändert wird.

• Die Einstellung wird bis zu einer erneuten Veränderung beibehalten.

• Wenn die Bedienung des Hauptgeräts nach der Änderung des Codes nicht funktioniert, wiederholen Sie Schritt 1 und 2.
• Um den Fernbedienungscode in Code 1 zu wechseln, wiederholen Sie die obigen Schritte, aber ersetzen Sie [3] durch [TV].

Ausschalten der Lautstärkebegrenzung

Sollten Sie einen leisen Lautstärkezustand bei jedem Einschalten des Hauptgeräts stören, können Sie diese Funktion beispielsweise wie folgt ausschalten:

Während Sie [MUTE] auf der Fernbedienung gedrückt halten, drücken und halten Sie [VOL +] am Hauptgerät für mehr als 4 Sekunden.

• Alle Anzeigen blinken einmal, wenn die Lautstärkebegrenzung ausgeschaltet wird.

Setzen Sie, um diesen Vorgang rückgängig zu machen, alle Einstellungen auf Werkseinstellungen zurück. (⇒ 20)

Fehlerbeseitigung

Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben lässt, wenden Sie sich bitte an Ihren Händler.

Zurücksetzen auf die Werkseinstellungen.

Während das Hauptgerät eingeschaltet ist, halten Sie [ü/ɪ] auf dem Hauptgerät für mehr als 4 Sekunden gedrückt.

(Alle Anzeigen blinken zweimal, wenn dieses System zurückgesetzt wird.)

Funktioniert dieses System nicht wie erwartet, kann das Zurücksetzen der Einstellungen auf die Werkseinstellungen das Problem beheben.

• Der Fernbedienungscode kehrt auf "1" zurück, wenn dieses System auf die Werkseinstellungen zurückgesetzt wird. Zum Ändern siehe Seite 19.

Allgemeine Bedienung

Kein Strom.

• Das Netzkabel sicher einführen. (⇒ 10)
• Wenn die Anzeigen blinken und sich das Hauptgerät sofort nach dem Einschalten ausschaltet, ziehen Sie das Netzkabel ab und wenden Sie sich an Ihren Händler.

Die Fernbedienung funktioniert nicht richtig.

Die Batterie ist leer. Ersetzen Sie sie durch eine neue. (⇒ 8) - Möglicherweise wurde die Trennfolie nicht entfernt. Entfernen Sie die Trennfolie. (⇒ 8) - Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. (⇒ 19) - Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs. (⇒ 8)

Die "TV"-Anzeige blinkt.

Ziehen Sie das Netzkabel ab und wenden Sie sich an Ihren Händler. Wenn andere Anzeigen ebenfalls blinken, informieren Sie Ihren Händler über diese Anzeigen.

Das Hauptgerät wird automatisch in den Standby-Modus geschaltet.

Die "Auto Power Down"-Funktion ist aktiv. Das Hauptgerät wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht und ca. 2 Stunden lang kein Bedienvorgang ausgeführt wird. Um diese Funktion auszuschalten, siehe Seite 18.

Bluetooth®

Die Kopplung kann nicht ausgeführt werden.

Überprüfen Sie den Zustand des Bluetooth®-Geräts.

Das Gerät kann nicht verbunden werden.

• Die Kopplung der Vorrichtung war nicht erfolgreich oder die Aufzeichnung wurde ersetzt. Versuchen Sie, das Gerät erneut zu koppeln. (→ 11)
• Dieses System ist unter Umständen mit einem anderen Gerät verbunden. Trennen Sie die Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln.

Das Gerät ist angeschlossen, aber es ist kein Ton über dieses System zu hören.

Für einige integrierte Bluetooth®-Geräte müssen Sie den Audioausgang manuell auf "SC-HTB18" stellen. Lesen Sie für Details die Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Bringen Sie das Bluetooth®-Gerät näher an das Hauptgerät.
• Entfernen Sie alle Hindernisse zwischen dem Hauptgerät und dem Gerät.
• Andere Geräte, die das Frequenzband 2,4 GHz (Wireless Router, Mikrowellen, drahtlose Telefone, etc.) verwenden, verursachen Störungen. Bringen Sie das Bluetooth®-Gerät näher an das Hauptgerät und entfernen Sie es von den anderen Geräten.

Ton

Kein Ton.

Stummschaltung ausschalten. (⇒ 17) - Überprüfen Sie die Anschlüsse der anderen Geräte. (⇒ 9) - Prüfen Sie, ob das empfangene Audio-Signal zu diesem Gerät kompatibel ist. (⇒ 23) - Dieses Gerät aus- und wieder einschalten. - Ist der Anschluss richtig, liegt weiterhin ein Problem an den Kabeln vor. Wiederholen Sie die Anschlüsse mit anderen Kabeln. - Überprüfen Sie die Tonausgabe-Einstellungen am angeschlossenen Gerät.

Die Lautstärke wird verringert, wenn das Hauptgerät eingeschaltet wird.

Wird das Hauptgerät ausgeschaltet, während sich die Lautstärkeeinstellung in der oberen Hälfte (über 50) befindet, wird automatisch die Lautstärke des Hauptgeräts auf die Mitte (50) gesetzt, wenn das Hauptgerät eingeschaltet wird. (⇒ 19)

Der Dialog steht zu stark im Vordergrund oder die Stimme erscheint nicht tatsächlich.

Dieses System besitzt eine Funktion, die den Dialog hervorhebt, wenn die Lautstärke leise ist. (⇒ 17)

Es ist kein Ton zu hören.

Das Hauptgerät schaltet sich automatisch aus.

(Wenn das Hauptgerät ein Problem erkennt, wird eine Sicherheitsmaßnahme aktiviert und das Hauptgerät schaltet sich automatisch in den Standby-Modus.)

• Es liegt ein Problem am Verstärker vor.
• Ist die Lautstärke extrem hoch?

Verringern Sie in diesem Fall die Lautstärke. - Steht das Gerät an einem sehr heißen Ort?

Versetzen Sie das Gerät in diesem Fall an einen kühleren Ort, warten Sie kurzzeitig ab und versuchen Sie dann, es erneut einzuschalten.

Wenn das Problem weiterhin besteht, kontrollieren Sie, ob die TV-Anzeige und die BD/DVD-Anzeige zuerst blinken. Nach Überprüfung der Anzeigen, schalten Sie dieses System aus, ziehen Sie das Netzkabel ab und wenden Sie sich an Ihren Händler. Merken Sie sich, welche Anzeigen geleuchtet haben, und informieren Sie den Händler.

Pflege des Geräts

■ Reinigen Sie dieses System mit einem weichen, trockenen Tuch.

• Wringen Sie bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch fest aus, um den Schmutz abzuwischen, und wischen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie zur Reinigung dieses Systems niemals Alkohol, Farbverdünnungsmittel oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lesen Sie bitte die Gebrauchsanweisung des Tuches sorgfältig durch.

Entsorgung oder Weitergabe des Systems

Das Hauptgerät kann die Benutzereinstellungen im Hauptgerät beibehalten. Wenn Sie das Gerät entweder entsorgen oder weitergeben, befolgen Sie das Verfahren für das Zurücksetzen auf die Werkseinstellungen und das Löschen der Benutzereinstellungen.

(⇒ 20, "Zurücksetzen auf die Werkseinstellungen")

• Das Bedienungsarchiv konnte im Hauptgerätespeicher registriert worden sein.

Lizenzen

In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Zu DTS-Patenten, siehe http://patents.dts.com. In Lizenz von DTS Licensing Limited gefertigt. DTS, das Symbol und DTS und das Symbol zusammen sind eingetragene Warenzeichen und DTS Digital Surround ist ein Warenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Markenzeichen und Markennamen sind Schutzmarken der jeweiligen Eigentümer.

DOLBY

DIGITAL

dtts

Digital Surround

Aufleuchten der Anzeigen

Die Anzeigen verdeutlichen den Status dieses Systems durch Blinken. Die nachstehenden Blinkmuster treten während normaler Betriebsbedingungen auf. Sie beziehen sich nicht auf die Meldung einer Störung.

Anzeige				Beschreibung
	TV	BD/DVD	CLEAR VOICE SURROUND	Die Anzeige blinkt 20 Sek. • Wenn die Einstellung an ist ("Auto Power Down-Funktion" und "Bluetooth® Stand-by") (⇒ 18)
	TV	BD/DVD	CLEAR VOICE SURROUND	Die Anzeige blinkt 20 Sek. • Wenn die Einstellung aus ist ("Auto Power Down-Funktion" und "Bluetooth® Stand-by") (⇒ 18) Die Anzeige blinkt 5 Sek. • Wenn das Audioformat Dolby Digital (⇒ 18) lautet
	TV	BD/DVD	CLEAR VOICE SURROUND
	TV	BD/DVD	CLEAR VOICE SURROUND	Die Anzeige blinkt für 10 Sek. • Wenn sich der Code der Fernbedienung geändert hat (⇒ 19) Die Anzeigen blinken einmal. • Wenn die Einstellung geändert wird ("Ausschalten der Lautstärkebegrenzung") (⇒ 19) Die Anzeigen blinken zweimal. • Wenn das Hauptgerät zurückgestellt wird (⇒ 20)
	TV	BD/DVD	CLEAR VOICE SURROUND	Bluetooth®-Anzeige blinkt schnell. • Wenn das Hauptgerät zur Kopplung bereit ist (⇒ 11) Bluetooth®-Anzeige blinkt langsam. • Wenn das Hauptgerät auf die Verbindung wartet (⇒ 11) Bluetooth®-Anzeige schaltet sich an. • Wenn das Hauptgerät mit einem Bluetooth®-Gerät verbunden ist (⇒ 11)

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für weitere Informationen zu Sammlung und Recycling wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dies auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

Technische Daten

VERSTÄRKERTEIL

RMS-Ausgangsleistung: Dolby Digital-Modus Frontkanäle (nicht gleichzeitiges Laufwerk) 30 W pro Kanal (1 kHz, 10% THD, 4Ω) Subwoofer-Kanäle 60 W (100 Hz, 10% THD, 8Ω) Gesamtleistung RMS Dolby Digital Modus 120 W

ANSCHLUSS-ABSCHNITT

Digital-Audioeingang (TV) Optischer Digitaleingang Optischer Anschluss Abtastfrequenz 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz Audio-Format LPCM, Dolby Digital, DTS Digital SurroundTM Analog-Audioeingang (BD/DVD) Audioeingang Buchse Lautsprecherausgang Subwoofer

LAUTSPRECHERTEIL

FRONTLAUTSPRECHER (L/R) Typ 1 Richtung, 1 Lautsprechersystem Einheit(en) 8 cm × 2 (kegelförmig) Impedanz 4Ω SUBWOOFER Typ 1 Richtung, 1 Lautsprechersystem (Bassreflex) Gerät 16 cm (kegelförmig) Impedanz 8Ω

Bluetooth®-Systemspezifikationen: Bluetooth® Version 3.0, Klassifizierung von Drahtlosgeräten: Klasse 2 (2,5 mW), Unterstützte Profile: A2DP (mit SCMS-T), Unterstützter Codec: SBC, Frequenzband: 2,4 GHz Band FH-SS, Reichweite: ca. 10 m Sichtlinie.

ALLGEMEIN

Stromverbrauch: 35 W. Stromverbrauch im Standby-Modus: ca. 0,5 W.

Stromversorgung: AC 220 V bis 240 V, 50 Hz. Hauptgerät Layout bei Anordnung auf Tisch: Abmessungen (B×H×T): 750 × 65,5 × 118 mm.

Layout bei Wandmontage: Abmessungen (B×H×T): 750 × 115 × 65 mm. Gewicht: ca. 2,3 kg.

Subwoofer: Abmessungen (B×H×T): 156 × 290 × 263 mm. Gewicht: ca. 3,0 kg.

Betriebstemperaturbereich: von 0 °C bis +40 °C. Betriebsfeuchtigkeitsbereich: 20% bis 80% relative Feuchte (keine Kondensbildung).

• Die technischen Daten können ohne Vorankündigung Änderungen unterliegen.
• Bei den Angaben für Gewicht und Abmessungen handelt es sich um Näherungswerte. Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.

Optische digitale Audiokabel

Die Fernbedienung funktioniert nicht korrekt.
