BEDIENUNGSANLEITUNG SC-HTB488EG PANASONIC

Heimkino-Audiosystem

Système home cénaMa

Sistema audio Home Theater

Audiosystem Home Theater

Modell Nr./Modèle n°/Model No./Model Nr. SC-HTB688

SC-HTB494

SC-HTB488

Wir möchten Ihnen für den Kauf thesees Produkts danken.

Bitte lessen Sie diese Anleitung vor der Inbetriebnahme diesen Produkts aufmerksam durch, und bewahren Sie diese Handbuch für spätere Bezugnahme griffbereit auf.

Bezüglich der Montageanleitungen

Die Installation muss durch einen Fachmann erfolgen. (⇒ 12 bis 17)

Lesen Sie vor Beginn der Installation dieser Anleitung sowie die Betriebsanleitung sorgfältig durch, um sicherzustellen, dass sie den Vorschriften entspricht.

(Bitte bewahren Sie diese Anleitung auf. Sie werden sie zur Wartung bereits, oder wenn Sie diesen System umsetzen möchten.)

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschäftigung:
• Setzen Sie these Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf这点es Gerät.
  -Ausschliesslich das empfohlene Zubehor verwenden.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie这点es Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
• Um Verletzungen zu vermeiden, muss这点 Gerätsicher an der Wand gemäß den Installationsanleitungen, befestigt werden.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschäftigung:

Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf thisem Gerät angegebenen Wert entspricht.
-Fugen Sie den Netzstecker vollständig in die Steckdose ein.
Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
- Fassen Sie den Stecker nicht mit nassen Händen an.
- Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
- Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.

• Der Netzstecker ist das trennende Gerät. Installieren Sie these Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

Knopfelle (Lithium-Batterie)

Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60^ erhitzen oder in ein Feuer w erfen.
- Ein Verschlucken von Knopfbatterien kann innerhalb von nur 2 Stunden zu schweren inneren Verbrennungen und in der Folge zum Tod führen.
- Wenn das Batteriefach sich nicht zuverlüssig schlieben,Lasst, verwenden Sie die Fernbedienung nicht länger und bewahren sie außerhalb der Reichweite von Kindern auf.
- Wenn Sie vermuten, dass Batterien verschlukt oder anderweitig in den Körper gelamt sein konnten, nehmen Sie sofort arztliche Fälle in Anspruch.

Kleines Objekt

• Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.
• Bewahren Sie Knopfbatterien sicher vor Kindern auf, um die Gefahr des Verschluckens zu vermeiden.
  Bewahren Sie die Osenschraube außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größer Entfernung zu dieser Gerät betrieben werden.
• Dieses Gerat ist für den Betrieb in Ländern mit gemässigtem Klima bestimmt.
• Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

Aufstellung

• Stellen Sie diese Gerät auf eine ebene Oberfläche.

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschäftigung:

• Installieren oder positionieren Sie diese Gerät nicht in einem Bucherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüfung des Gerätes sicher.

• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhange.
• Setzen Sie这点 Gerät keinem direkten Sonnlichkeit, hohen Temperatren, starker Feuchtigkeit und übermaßigen Erschüttungen aus.

Knopfelle (Lithium-Batterie)

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Mit richtiger Ausrichtung der Pole einlagen.

• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.

• Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längerere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunkeln Ort auf.

• Niemals starker Hitze oder offenem Feuer aussetzen.
• Lassen Sie die Batterie(n) nielangere Zeit in einem Auto mit geschlossenen Turen und Fenstern zurück, das direkter Sonneneinsthaltung ausgesetzt ist.

Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den

Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmull gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung,

Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie dazu, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an.
Ihren ortlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In thisem Fall erfolgt这点 auf Grund der Anforderungen derjenigen

Richtlinien, die für die betreffende Chemikalie erlassen wurden.

C E

Konformitätserklarung

"Panasonic Corporation" bestägt hiermit, dass thiss Produkt den grundlegenden Anforderungen und den weiteren zuteffenden Vorgaben der Richtlinie 2014/53/EU entspricht.

Kunden konnen eine Kopie der Original-DoC unserer RE-konformen Geräte von unserem DoC-Server herunterlagen:

http://www.doc.panasonic.de

Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Deutschland

Die Symbole auf thisem Produkt (einschließlich Zubehör) haben die folgenden Bedeutungen:

Wechselstrom

Gerat der Klasse II (doppelit isoliert konstruiert)
Ein
Standby

• Die Arbeitsgänge in dieser Anleitung werden hauptsächlich für die Fernbedienung beschreiben, jedoch können Sie sie auch am aktiven Subwoofer ausführten, wenn die Bedienelemente die gleichen sind.
  Inhaltsverzeichnis Vorsichtsmaßnahmen Vor dem Gebrauch
  Mitgelieferte Antikel Dieses System. Zubehör Anordnung der Bedienelemente Dieses System (Vorderseite) Dieses System (Rückseite) Fernbedienung Inbetriebnahme
  Schritt 1 Anschlüsse Anschluss an den Fernseher Anschluss an einen 4K Ultra HD Fernseher.. .1 Netzkabelanschluss. Schritt 2 Aufstellung.1 Sicherheitsmaßnahmen. Aktiver Subwoofer. Drahtlos-Schnittstelle. Auswahl der Anordnung. Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch. Bei der Anbringung des Hauptgeräts an einer Wand. Schritt 3 Drahtlose Anschlüsse. Drahtlosverbindung aktiver Subwoofer. Bluetooth-Verbindung Vorgänge
  Verwendung these Systems.1 Erweiterte Bedienvorgänge.2 "HDMI CEC" 2 Referenz
  Fehlerbeseitigung.2 Pflege des Geräts 2 Lizenzen 2 Leuchten der Anzeigen 2 Uber Bluetooth" 2 Technische Daten 2
  Vorsichtsmaßnahmen 2
  Mitgelieferte Artikel 5
  Dieses System 5
  Zubehor 5
  Anordnung der Bedienelemente 6
  Dieses System (Vorderseite) 6
  Dieses System (Rückseite) 7
  Fernbedienung 8
  Schritt 1 Anschluse 9
  Anschluss an den Fernseher 9
  Anschluss an einen 4K Ultra HD Fernseher. 10
  Netzkabelanschluss 11
  Schritt 2 Aufstellung. 12
  Sicherheitsmaßnahmen 12
  Aktiver Subwoofer 12
  Drahtlos-Schnittstelle 12
  AuswahlderAnordnung 13
  Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch. 14
  Bei der Anbringung des Hauptgeräts an einer Wand 15
  Schritt 3 Drahtlose Anschlusses. 18
  Drahtlosverbindung aktiver Subwoofer 18
  Bluetooth®-Verbinding 18
  VerwendungdesesSystems 19
  Erweiterte Bedienvorgänge 20
  "HDMI CEC" 22
  Fehlerbeseitigung 22
  Pflege des Geräts 24
  Lizenzen 24
  Leuchten der Anzeigen 25
  Uber Bluetooth® 26
  Technische Daten 26

Inhaltsverzeichnis

Vor dem Gebrauch

Inbetriebnahme

Vorgänge

Referenz

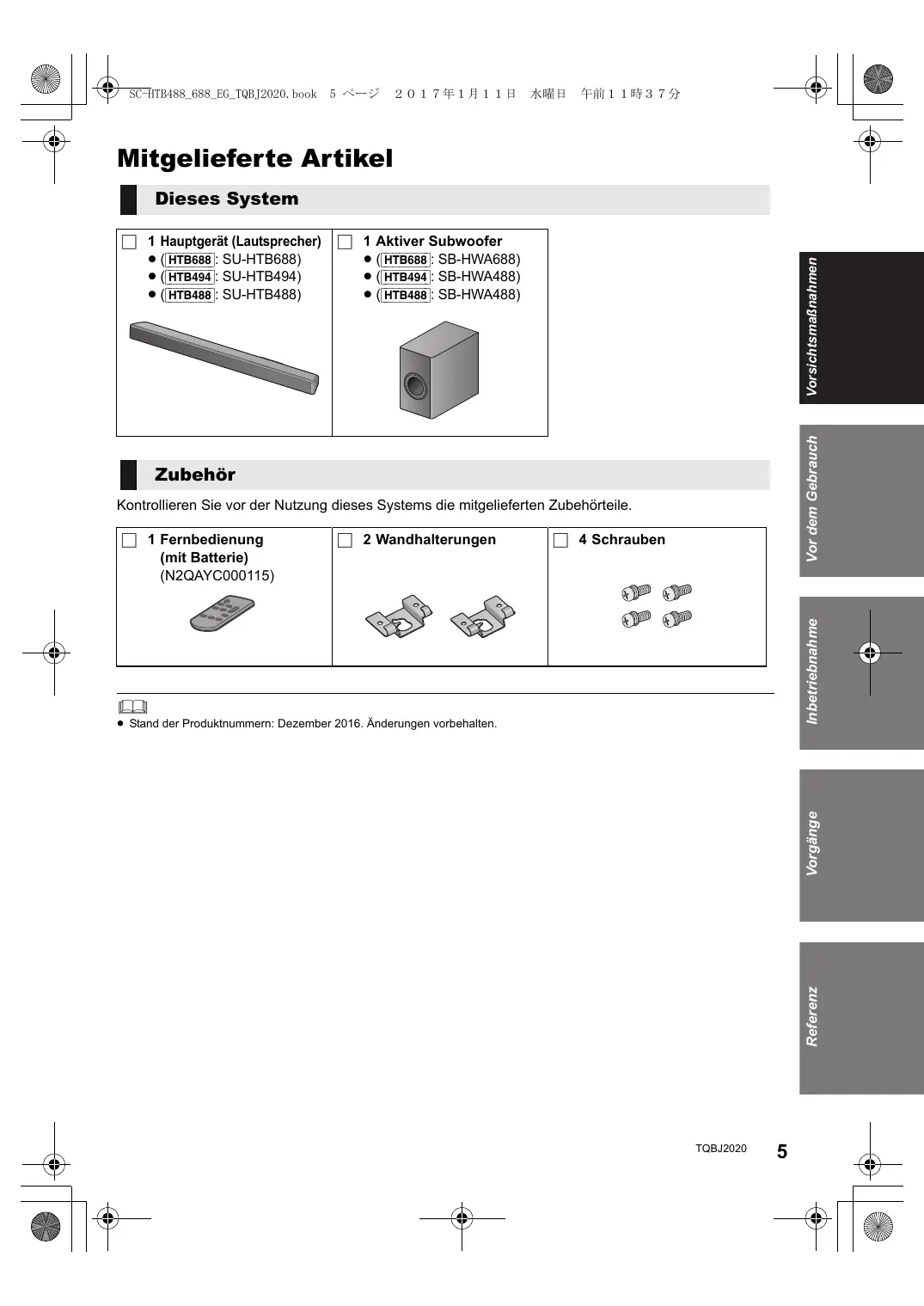

Mitgelieferte Articlel

Dieses System

1 Hauptgerät (Laatsprecher)

• (HTB688): SU-HTB688)
• (HTB494): SU-HTB494)
• (HTB488: SU-HTB488)

1 Aktiver Subwoofer

• (HTB688: SB-HWA688)
• (HTB494: SB-HWA488)
• (HTB488: SB-HWA488)

Zubehör

Kontrollieren Sie vor der Nutzung dieser Systems die mitgelieferten Zubehörteile.

1 Fernbedienung (mit Batterie) (N2QAYC000115)

2 Wandhalterungen

4 Schrauben

• Stand der Produktnummern: Dezember 2016. Änderungen vorbehalten.

Anordnung der Bedienelemente

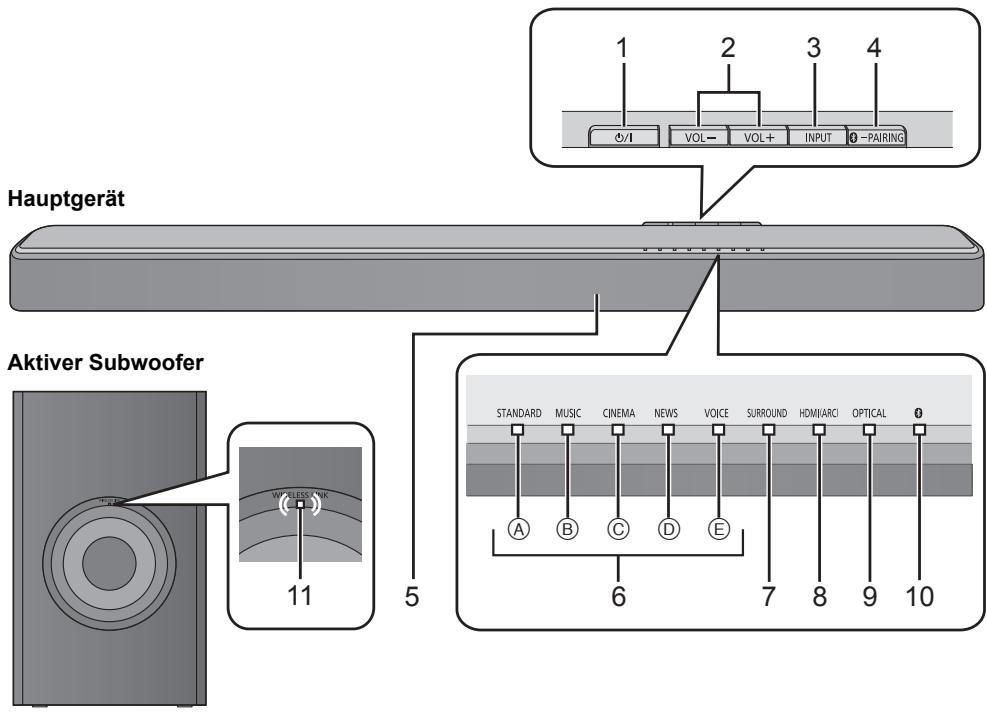

Dieses System (Vorderseite)

1 Bereitschafts-/Ein-Schalter (I/I) Mit diesen Schalter können Sie das Gerät in den/aus dem Standby-Modus schalten. Auch im Standby-Modus verbraucht das Gerät eine geringe Menge Strom.
2 Passen Sie die Lautstärke把这些 Systems an ( 19)
3 Wahlen Sie die Eingangsgquelle ( 19) "HDMI (ARC)" "OPTICAL" "Bluetooth®
4 Wahlen Sie das Bluetooth-Gerät als Eingangsquelle aus. (⇒ 19) Bluetooth-Kopplung (⇒ 18) Abtrennen eines Bluetooth-Geräts (⇒ 18)
5 Fernbedienungs-Signalsensor
6 Sound-Modusanzeigen Leuchtet, wenn der entsprechende SoundModus ausgewählt ist

A STANDARD-Anzeige
⑥ MUSIC-Anzeige
CINEMA-Anzeige
NEWS-Anzeige
E VOICE-Anzeige

7 SURROUND-Anzeige Leuchtet, wenn der Surround-Effekt aktiv ist
8 HDMI (ARC)-Anzeige Leuchtet, wenn das mit dem HDMI (ARC)- Anschluss verbundene Gerät als Audioquelle ausgewähl ist.
9 OPTICAL-Anzeige Leuchtet, wenn das mit dem OPTICAL DIGITAL AUDIO IN-Anschluss verbundene Gerät als Audioquelle ausgewählt ist.
10 (Bluetooth®)-Anzeige Leuchtet, wenn das Bluetooth®-Gerät als Audioquelle ausgewählt ist.
11 WIRELESS LINK-Anzeige ( 18)

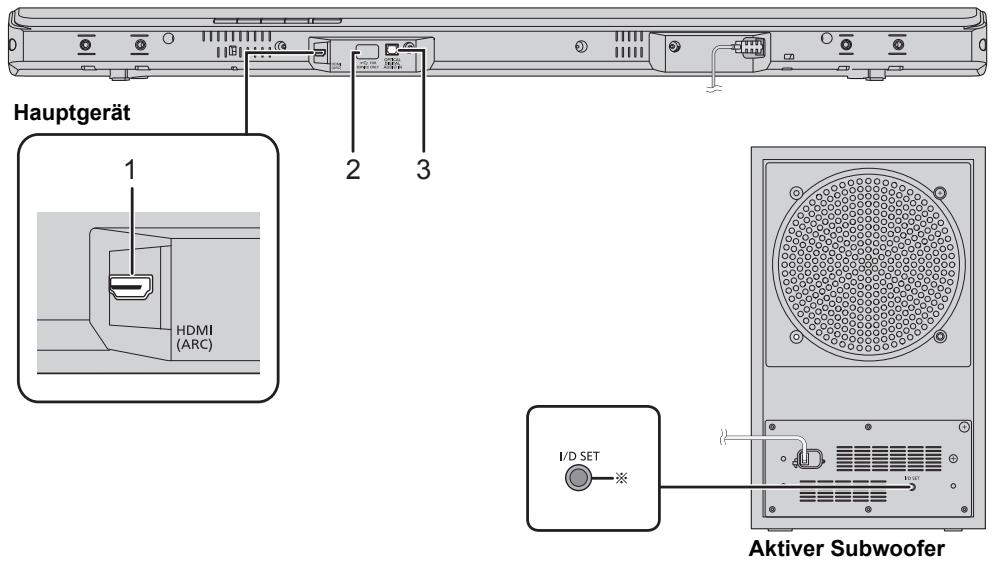

Dieses System (Rückseite)

1 HDMI (ARC)-Klemme (mit ARC kompatibel) ( 9,10)

2 USB-Anschluss (nur für Gebrauch durch Service)
3 OPTICAL DIGITAL AUDIO IN -Klemme ( 10)

※ Die I/D SET-Taste wird nur verwendet, wenn das Hauptgerät nicht mit dem aktiven Subwoofer gekoppelt ist. (⇒ 24)

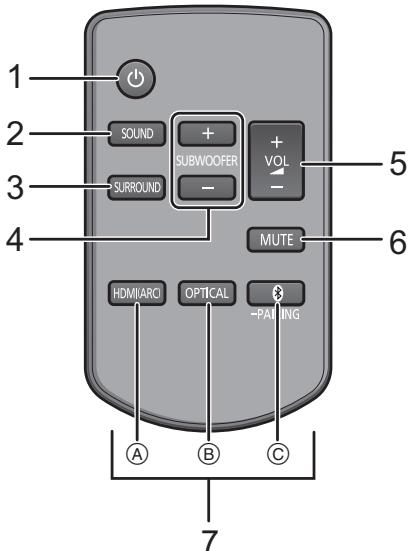

1 Schalten Sie das Hauptgerät ein oder aus (⇒ 19)
2 Hiermit wird der Sound-Modus ausgewählt. ( 20)
3 Hier kann der Surround-Modus eingestellt werden. ( 20)
4 Passen Sie die Subwoofer-Stufe an. ( 19)
5 Passen Sie die Lautstärke dieses Systems an ( 19)
6 Stummschalten ( 20)
7 Wahlen Sie die Eingangsquelle aus.

A Wahlen Sie das HDMI (ARC)-Gerät als Eingangssquelle aus. ( 19)
Wahlen Sie das optische Gerät als Eingangsquelle aus. (⇒ 19)
Wahlen Sie das Bluetooth®-Gerät als Eingangsquelle aus. (⇒ 19) Bluetooth®-Kopplung (⇒ 18) Entfernen eines Bluetooth®-Geräts (⇒ 18)

Vor dem ersten Gebrauch

Entfernen Sie die Isolierfolie A.

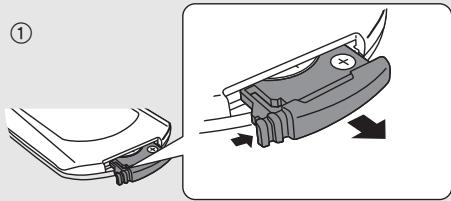

Austauschen einer Knopfbatterie

Batterietyp: CR2025 (Lithium-Batterie)

• Setzen Sie die Knopfbatterie mit der (+)-Markierung nach oben zeigend ein.

Zum Fernbedienungs-Signalsensor Der Fernbedienungs-Signalsensor befindet sich am Hauptgerät.

• Verwenden Sie die Fernbedienung innerhalb der korrekten Bedienreichweite. Reichweite: Ca. 7 m direkt von vorne Winkel: ca. 30^ links und rechts

Schritt 1 Anschlüsse

• Schalten Sie vor dem Anschluss alle Geräte aus, undlesen Sie die betreffenden Bedienungsanleitungen durch.

Schlieben Sie das Netzkabel erst an, wenn alle anderen Anschlüsse hergestellt sind.

HDMI (Hochauflosende Multimedia-Schnittstelle)

• Verwenden Sie die ARC-kompatiblen High Speed HDMI-Kabel. Nicht-HDMI-konforme Kabel können nicht verwendet werden.
• Wir empfehlen, ein HDMI-Kabel von Panasonic zu verwenden.

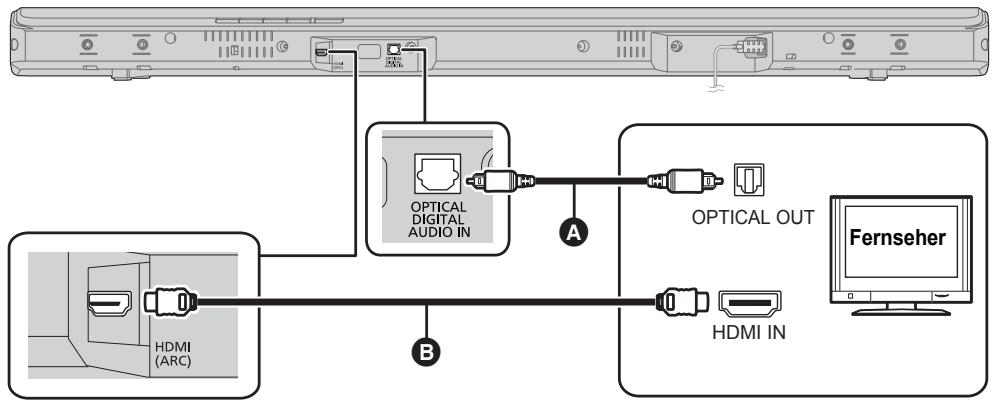

Anschluss an den Fernseher

Prüfen Sie, ob der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" markiert ist.

Der Anschluss unterscheidet sich entsprechend der Kennzeichnung an der HDMI-Buchse.

Markierung "HDMI (ARC)": Anschluss A

Keine Markierung mit "HDMI (ARC): Anschluss B

Was ist ARC?

ARC is eine Abkürzung für Audio Return Channel, auch bereits als HDMI ARC. Es bezieht sich auf eine der HDMI-Funktionen. Wenn Sie das Hauptgerät an den Anschluss mit der Kennzeichnung "HDMI (ARC)" am Fernseher anzahlten, ist das optische Digital-Audiokabel, das normalerweise besteht wird, um Sound über einen Fernseher auszugegeben, nicht mehr erforderlich, und Sie können die Bilder und den Sound des Fernsehers über ein einzelnes HDMI-Kabel genießen.

Stellen Sie den Anschluss her.

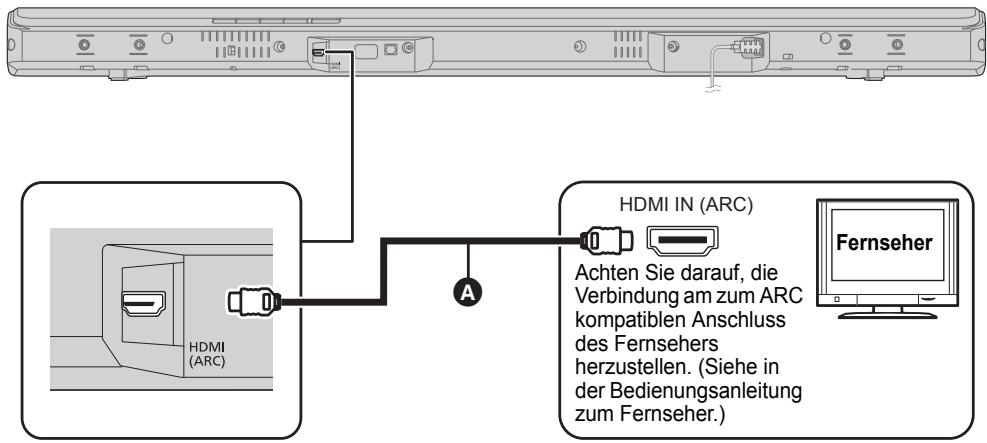

A Markierung "HDMI (ARC)"

HDMI-Kabel

Optisches Digital-Audiokabel

• Stellen Sie sichere, dass Sie bei Verwendung des optischen Digital-Audiokabels den Stecker richtig einstecken.

3 HDMI-Kabel

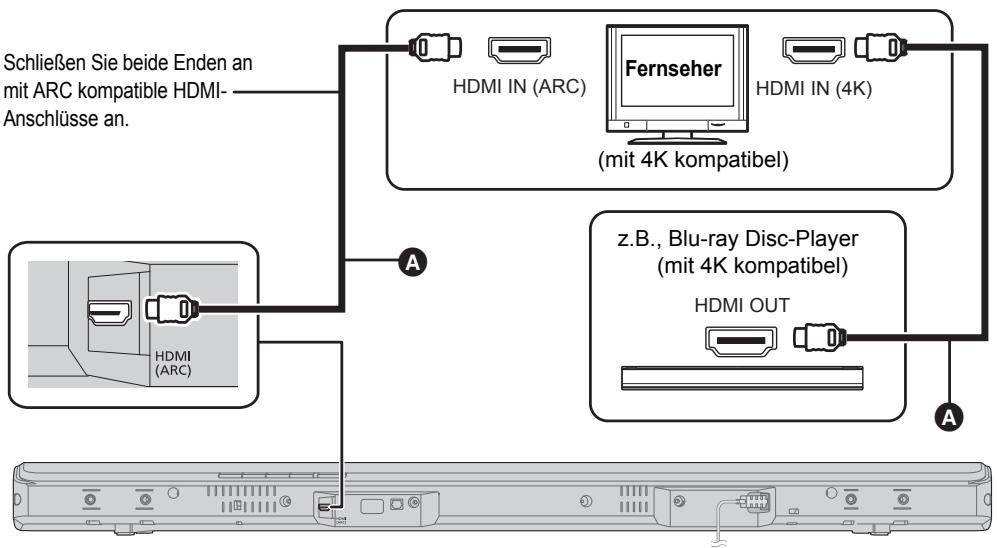

Anschluss an einen 4K Ultra HD Fernseher

Dieses System kann nicht den 4K Inhalt eines 4K kompatiblen Geräts auf einen 4K Ultra HD Fernseher übertragen. Sie können das Gerät jeder an einen 4K Ultra HD Fernseher anschließen, um den 4K Inhalt zu genießen.

A HDMI-Kabel

• Siehe in der Betriebsanleitung des 4K Ultra HD Fersehers (VIERA) und des kompatiblen 4K/60p Gerats für die Einrichtung und die Wiedergabe des 4K Inhalts.
  Um die Mehrkanal-Ausgabe von thisem System zu genießen, stellen Sie die Audioausgabe des anderen Gerats auf Bitstream.
• Das in diesen System eingebene Audiosignal besteht bis 5.1 Kanäle.

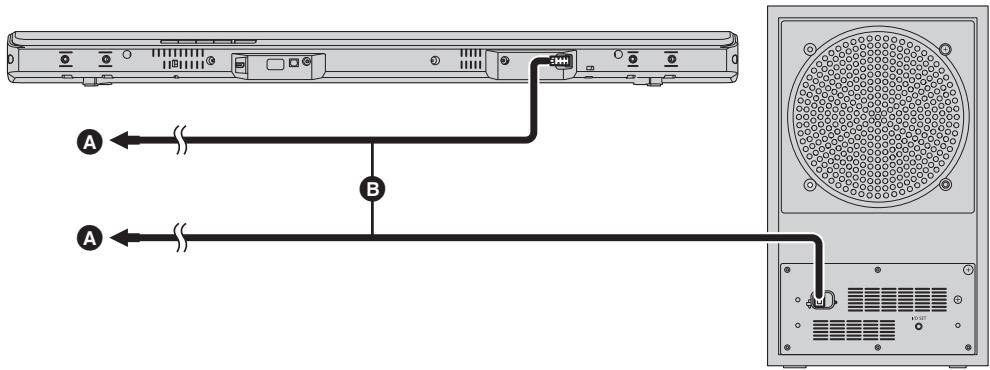

Netzkabelanschluss

• Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

An eine Netzsteckdose

3 Netzkabel

• Dieses System verbraucht auch eine geringe Menge Strom ( 27), wenn es ausgeschelt ist. Ziehen Sie, im Interesse der Energieeinsparung, den Stecker aus der Netzsteckdose, wenn Sie das System für eine lange Zeit nicht verwenden.

Energie sparen

Das Hauptgerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen.

• Das Hauptgerät wird automatisch in den Standby-Modus geschäftet, wenn kein Signal eingelt, und für ca. 20 Minuten kein Bedienvorgang ausgeführrt wird. Um diese Funktion auszuschalten, siehe Seite 21, "Automatische Abschaltfunktion".

Schritt 2 Aufstellung

Sicherheitsmaßnahmen

Die installation muss Fachmannisch durchgeführt werden.

Die Installation sollte prinzipiell durch einen Fachmann erfolgen.

PANASONIC IST NICT VERANTWORTHICH FÜR SCHÄDEN AM EIGENTUM ODER FÜR SCHWERE VERLETZUNGEN, EINSCHL. TOD INFOLGE UNVORSCHRIFTSMÄSSIGEN EINBAUS ODER INKORREKER HANDHABUNG.

• Achten Sie darauf, das Hauptgerät wie in dieser Bedienungsanleitung beschrieben zu installieren.
• Verwenden Sie Methoden für die Montage, die der Struktur und dem Material des Montageorts angemessen sind.

Achtung

• Dieses System ist nur wie in dieser Bedienungsanleitung beschrieben zu verwenden. Andernfalls kann es zu Schäden am Verständner und/oder Laufsprecher kommt, und zu Brandgefahr führen. Wenden Sie sich an einen qualifizierten Servicetechniker, wenn Schäden aufgetreten sind, oder Sie eine plottliche Leistungsänderung feststellen.
• Versuchen Sie nicht, das Hauptgerät unter Verwendung anderer als der in thisem Handbuch beschriebenen Methoden, an einer Wand anzubringen.

• Halten Sie das Hauptgerät nicht in einer Hand, um Verletzungen zu vermeiden. Sie können das Hauptgerät beim Tragen fallen halten.
• Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

Aktiver Subwoofer

Beim Umsetzen des aktiven Subwoofer

A Fassen Sie den aktiven Subwoofer nicht an dieser Öffnung an.
Die inneren Teile konnten beschädigt werden.
Fassen Sie beim Umsetzen immer den Boden des aktiven Subwoofer an.

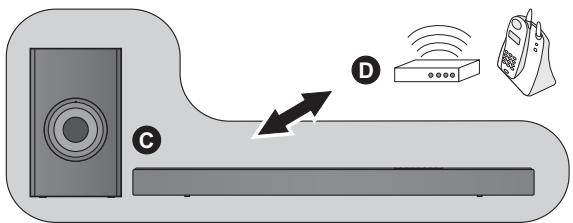

Drahtlos-Schnittstelle

Um Interferenzen zu vermeiden, halten Sie die folgenden Entfernungen zwischen dem Hauptgerät/aktiver Subwoofer und anderen elektronischen Geräten, die dieselbe Radiofrequenz (2,4 GHz Band) nutzen, ein.

Hauptgerät/Aktiver Subwoofer
Wireless Router,draughtlosesTelefonund anderelektronischeGeräe:ca.2m

AuswahlderAnordnung

Wahlen Sie eine für Sie passende Aufstellungsmethode.

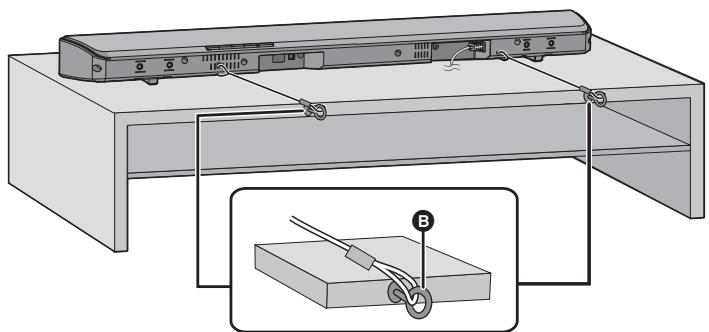

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

• Stellen Sie das Hauptgerät auf eine ebene und waagerechte Oberfläche.

Seite 14

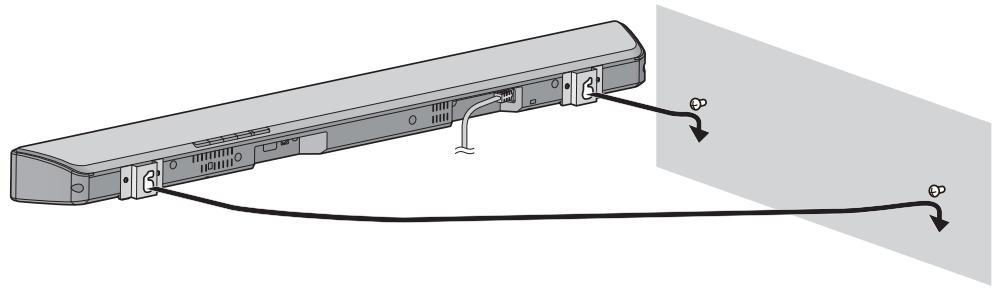

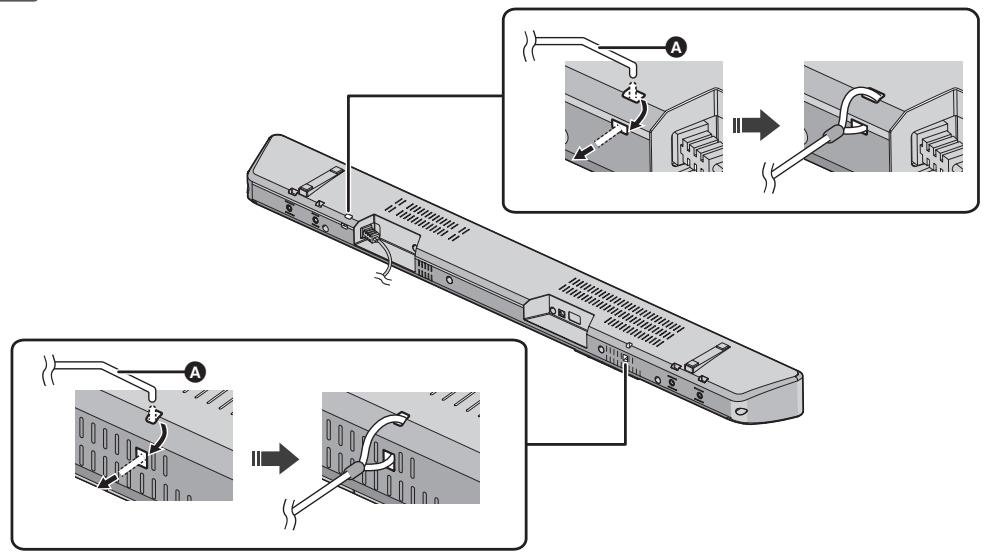

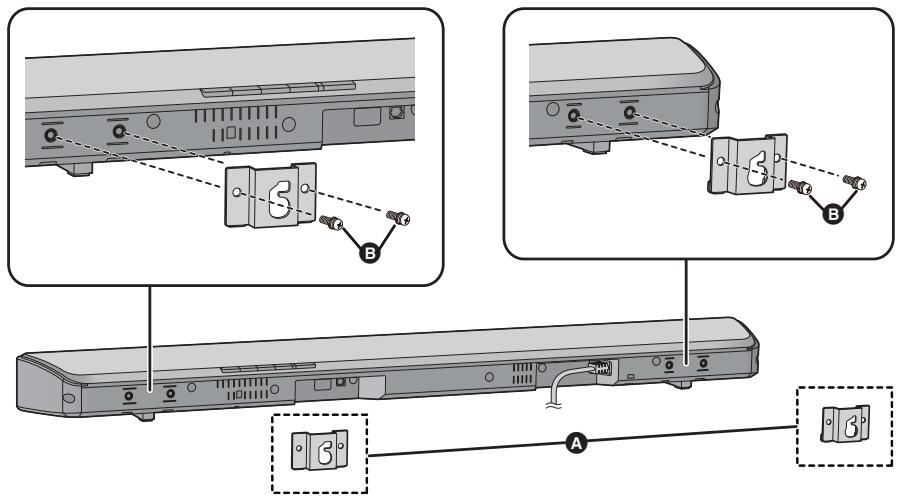

Bei der Anbringung des Hauptgeräts an einer Wand

• Stellen Sie das Hauptgerät auf eine ebene und senkrechte Oberfläche.

Seite 15

■ Bei Positionierung des Hauptgeräts vor dem Fernseher

Das Hauptgerät kann verschiedene Sensoren des Fernsehers (C.A.T.S. (Contrast Automatic Tracking System)-Sensor, -Fernbedienungssensor, etc.) und des 3D-Brillensenders an einem zu 3D kompatiblen Fernseher, blockieren oder stören.

• Wenn Störungen auftreten, bewegen Sie das Hauptgerät weiter vom Fernseher weg. Wenn der Fernseher immer noch nicht richtig Funktioniert, versuchen Sie, es in einem Regal oder an der Wand montiert zu verwenden.

■ Wenn der Fernbedienungssensor des Fernsehers durch das Hauptgerät blockiert ist.

Versuchen Sie, die Fernbedienung des Fernsehers in einem anderen Winkel zu verwenden.

Stellen Sie den aktiven Subwoofer nur weniger Meter vom Hauptgerat und in einer horizontalen Position auf, mit der Oberseite nach offen.
- Verwenden Sie das Hauptgerät oder den aktiven Subwoofer nicht in einem Metallschrank.
- Je nach Position des aktiven Subwoofer's kann der Effekt variieren.

Wenn der Subwoofer zu nahe an Wänden oder Raumecken platziert wird, kann dies zu übermögen Bassklangen führen. Decken Sie Wände und Fenster mit dicken Vorhängen ab. Die können die Position des aktiven Subwoofer's ändern oder den Subwoofer-Pegel anpassen, (⇒ 19) um den Effekt zu optimieren.

• Wenn unregelmäßige Farben auf Ihr Fremnseher auftreten, schalten Sie den Fremnseher für ca. 30 Minuten aus. Wenn das Problem weiterhin besteht, bewegen Sie das Hauptgerät und den aktiven Subwoofer weiter vom Fremnseher weg.
• Halten sie magnetisierte Gegenstände 输入。Magnetisierte Karten, Uhren, etc., können beschädigt werden, wenn sich diese zu nah am Hauptgerät und am aktiven Subwoofer befinden.

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

Zusätzlich erforderliches Zubehör (handelsüblich)

• Halteschnur.
• Ossenschrauben (zur Befestigung der Halteschnur)

• Verwenden Sie im Handel erhältliche Schrauben, die mehr als 24kg lagen konnen.
• Verwenden Sie ein Seil, das mindestens 24kg tragen kann (Seilstarke: ca. 1,5 mm).

Bringen Sie das Kabel am Hauptgerät an.

A Schnur*

※ Kann das Seil nicht durch die LÖcher geführt werden, versuchen Sie, es ca.

5 mm vom Ende entfernt in einem Winkel von 45^ (wie oben abgebildet) zu biegen.

Stellen Sie das Hauptgerät an der gewünschten Position auf und bringen Sie jedem Seil am Regal oder Tisch an.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist.
• Lehnen Sie das Hauptgerät nicht an den Fernseher oder an die Wand an.

6 Ossenschraube

• Bringen Sie die Ösenschraube in einer Position an, in der sie mindestens 24kg lagen kann.
• Je nach der Position des Hauptgeräts kann sich die Schraubposition der Schraubenöse untersicken.

Beider Anbringung des Hauptgeräts an einer Wand

Das Hauptgerät kann mit den beiliegenden Wandhalterungen usw. an der Wand montiert werden.

Stellen Sie sicher, dass die verwendete Schraube und die Wand ausreichend stark sind, um ein Gewicht von mindestens 24kg zu tragen.

Die Schrauben und sonstigen Bauteile liegen nicht bei, da Typ und große bei jeder Installation unterscheidlich sind.

• Siehe in Schritt 3 für Details zu den erforderlichen Schrauben.
• Bringen Sie als eine zusätzliche Sicherheitsmaßnahme unbedingt die Halteschnur an.

Mitgelieferte Zubehörteile

2 Wandhalterungen

4 Schrauben

Zusätzlich erforderliches Zubehör (handelsüblich)

Schrauben zur Wandmontage. 2
- Halteschnur
- Ossenschrauben (zur Befestigung der Halteschnur)

• Verwenden Sie ein Seil, das mindestens 24kg tragen kann (Seilstärke: ca. 1,5 mm).

Bringen Sie das Kabel am Hauptgerät an.

A Schnur

※ Kann das Seil nicht durch die Llicher gefuhrt werden, versuchen Sie, es ca.

5 mm vom Ende entfrent in einem Winkel von 45^ (wie oben abgebildet) zu biegen.

Bringen Sie die Wandhalterungsbügel am Hauptgerät an.

A Wandhalterungen (mitgeliefert)
Schaube (mitgeliefert)

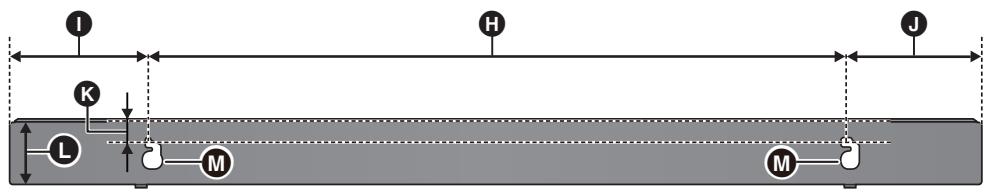

Schrauben Sie eine Schraube in die Wand.

• Verwenden Sie die unter angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.
  Lassen Sie mindestens 100 mm Freiraum über dem Hauptgerät, damit ausreichend Platz zum Einsetzen des Hauptgerätes vorhanden ist.
• Verwenden Sie eine Wasserwaage, um sicherzustellen, dass beide Schraubbohrungen waagerecht zueinander sind.

Mindestens 30~mm
D 4,0mm
E 7,0mm bis 9,4mm
F Wand oder Säule
2,5 mm bis 3,5 mm

Frontansicht (halbtransparentes Bild)

H 616 mm
118mm
118mm
K 28 mm
60,5mm
M Loch zur Wandbefestigung

SO	SO NICTH
● Bewegen Sie den Lautsprecher so, dass sich die Schraube an dieser Position befindet.	● Bei dieser Position besteht die Gefahr, dass der Lautsprecher hinunterfällig, wenn er nach links oder rechts bewegt wird.

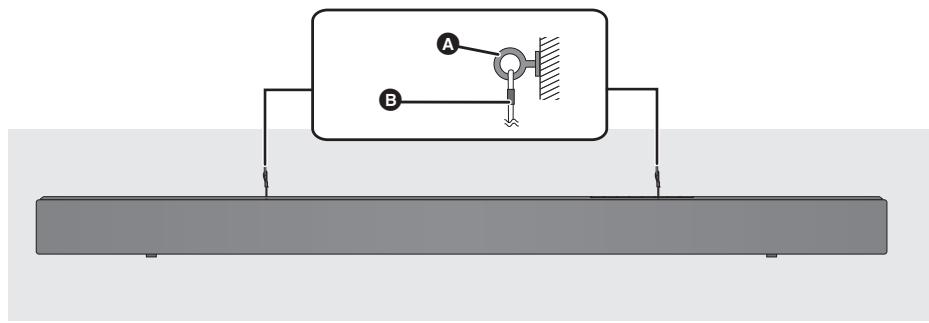

Sichern Sie das Seil an der Wand.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist.

A Ossenschraube
Schnur

Schritt 3 Drahtlose Anschlüsse

Drahtlosverbindung aktiver Subwoofer

Vorbereitung

Schalten Sie das Hauptgerät an.

Vergewissern Sie sich, dass der Wireless Link aktiviert ist.

WIRELESS LINK-Anzeigeleuche

Leuchtet:

Wireless Link ist aktiviert.

Leuchtet nicht:

Wireless Link ist nicht aktiviert.

Blinkt:

Der aktive Subwoofer entsucht, eine drahtlose

Verbindung zum Hauptgerät herzustellen.

• Der Wireless-Link wird aktiviert, wenn das Hauptgerät und der aktive Subwoofer beide eingeschaltet sind.
• Die I/D SET-Taste wird nur verwendet, wenn das Hauptgerät nicht mit dem aktiven Subwoofer gekoppelt ist. (⇒ 24)

Bluetooth®-Verbinding

Durch Verwendung der Bluetooth® Verbindung konnen Sie drahtlos Sound vom Bluetooth®

Audiogerät mit diesen Gerät anhören.

• Weitere Informationen zur Verbindung eines Bluetooth®-Geräts finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

Vorbereitung

• Schalten Sie die Bluetooth®- Funktion des Geräts ein und stellen Sie das Gerät in der Nähe des Hauptgeräts auf.

Bluetooth® Kopplung

Drücken Sie [ -PAIRING], um "auszuwahlen.

• Wenn die "Anzeige schnell zu blinken beginnnt, fahren Sie mit Schritt 3 fort.

Halten Sie [ -PAIRING] gedrückt, bis die "Anzeige schnell zu blinken beginnnt.

• Wenn die "Anzeige langsam blinkt, wiederholen Sie Schritt 2.

Wahlen Sie "SC-HTB688", "SC-HTB494" oder "SC-HTB488" im Bluetooth®-Menu des Bluetooth®-Geräts aus.

Die MAC-Ad处方（z.B.6C:5A:B5:B3:1D:OF）w moglicherweise angezeit, bevor "SC-HTB688,"SCHTB494"oder"SC-HTB488"angezeit geid.
- Wenn Sie zur Eingabe des Zugangsschlüssels am Bluetooth®-Gerät aufgefordert werden, geben Sie "0000" oder "1234" ein.
- Sobald das Bluetooth®-Gerät angeschlossen ist, hört die "Anzeige auf zu blinken und leuchtet.

• Mit dieser System konnen Sie bis zu 8 Geräte registrieren. Wird ein 9. Gerät angekoppelt, wird das Gerät, das am langsten nicht verwendet wurde, ersetzt.

Anschluss eines gekoppelten Bluetooth Geräts

Drücken Sie [ -PAIRING], um "auszuwahlen.

• Wenn die " "Anzeige leuchtet, ist bereits ein Bluetooth®-Gerät an diesen System angeschlossen. Entfern den Sie das andere Gerät. ( unten)

Wahlen Sie "SC-HTB688", "SC-HTB494" oder "SC-HTB488" im Bluetooth®-Menu des Bluetooth®-Geräts aus.

Abtrennen eines Bluetooth-Geräts Halten Sie [ -PAIRING] gedrückt, bis die "Anzeige langsam zu blinken beginnnt.

• Wird " " als Quelle ausgewählt, versucht das System automatisch, eine Verbindung mit dem zuleztt angeschlossenen Bluetooth®-Gerät herzustellen. Wenn keine Verbindung hergestellt werden kann, versuchen Sie es noch einmal.
• Das Bluetooth®-Gerät wird ausgeschalten, wenn eine andere Audioquelle (z. B. "HDMI (ARC)") ausgewählt wird.
• Dieses System kann nur mit einem Gerät auf einmal verbunden sein.

Verwendung eines Systems

• Die Standardeinstellung ist unterstrain. Die geänderten Einstellungen werden bis zur nachsten Änderung beibehalten, soweit nicht anders angegeben.

Vorbereitung

• Schalten Sie den Fernseher und/oder das angeschlossene Gerät an.

Drücken Sie [ ] , um das Hauptgeräteinzuschalten.

Wahlen Sie die Quelle.

Hauptgerät

Drücken Sie	Zur Auswahl von
[INPUT]	"HDMI (ARC)" → "OPTICAL" ↑ - "Bluetooth®) ←
[ ] -PAIRING]	" " (Bluetooth®)

Fernbedienung

Drücken Sie	Zur Auswahl von
[HDMI (ARC)]	"HDMI (ARC)"
[OPTICAL]	"OPTICAL"
[® -PAIRING]	"® " (Bluetooth®)

• These Fernbedienung kann nicht verwendet werden, um die Bedienung der verbundenen Geräte zu steuern.

Wenn " als Quelle ausgewählt ist

Am Bluetooth®-Gerät:

Wahlen Sie theses System als Ausgangsquelle des angeschlossenen Bluetooth®-Geräts und beginnen Sie die Wiedergabe.

■ Wenn "OPTICAL" als Quelle ausgewählt ist

Schalten Sie den Fernseher und das angeschlossene Gerät ein:

Wahlen Sie den TV-Eingang fur diesen System und starten Sie die Wiedergabe am angeschlossenen Gerät.

Einstellen der Lautstärke des Systems

Drucken Sie [+VOL - ]

Lautstärkebereich: 0 bis 100

Die Anzeigen werden bei jeder

Lautstärkenänderung gewechselt.

Die Anzeigen blinken nicht, wenn das Maximum oder Minimum erreicht wurde.

Anpassen der Subwoofer-Stufe

1 Drücken Sie [+ SUBWOOFER] oder [SUBWOOFER -], um die aktuelle Stufe anzuzeigen.
2 Wahrrend die Stufe angezeigt wird: Drucken Sie [+ SUBWOOFER] oder [SUBWOOFER -], um die Stufe anzupassen.

Anzeige					Effektstufe
5					Höchste
STANDARD	MUSIC	CINEMA	NEWS	VOICE
STANDARD	MUSIC	CINEMA	NEWS	VOICE	3
STANDARD	MUSIC	CINEMA	NEWS	VOICE	2
STANDARD	MUSIC	CINEMA	NEWS	VOICE	1	Niedrigste

AuswahldesSound-Modus

Drucken Sie [SOUND].

Sound-Modus
STANDARD	Für dramatische Filme und Unterhaltungssendungen geeignet.
MUSIC	Der Klang von Musikinstrumenten und Liedern wird optimiert.
CINEMA	Erzeugt einen kräfigen dreidimensionalen Klang bei Spielfilmen.
NEWS	Verständt die Stimmen der Sprecher bei Nachrichten und Sportkommentaren.
VOICE	Verbessert die Klarheit menschlicher Stimmen.

So stellen Sie den Surround-Modus ein

Sie können den Surround-Effekt aktivieren/deaktivieren.

Drucken Sie [SURROUND].

• Drucken Sie die Taste erneut, um zu Löschen.

Stummschalten

Drucken Sie [MUTE].

• Wahlend der Stummschaltung blinken die Anzeigen des Sound-Modus gleichzeitig.
• Drücken Sie die Taste erneut, um abzubrechen oder regeln Sie die Lauststärke.
• Die Stummschaltung wird bei Ausschalten des Geräts aufgehoben.

Funktioniert these System nicht wie erwartet oder ist der Ton ungewohnlich, kann durch ein Rücksetzen der Einstellungen auf die Werkseinstellungen das Problem behoben werden. ( 22)
- Kommt Sound aus den Lautsprechern des Fernsehers, verringgem Sie die Lautstärke des Fernsehers auf das Minimum.

Erweiterte Bedienvorgänge

• Die Standardeinstellung ist unterlichen. Die geänderten Einstellungen werden bis zur nachsten Änderung beibehalten, sowie nicht anders angegeben.

Duales Audio

Stellt den bevorzugten Audiokanal-Modus ein, wenn das System zwei Audio-Modi empfängt.

Halten Sie [MUTE] mindestens 4 Sekunden lang gedrückt.

Je nach Audio-Modus blinkt die Anzeige wie unter beschrieben.

Audio-Modus	Anzeige
Hauptmodus	STANDARD MUSIC CINEMA NEWS VOICE
Zusatzmodus	STANDARD MUSIC CINEMA NEWS VOICE
Hauptmodus+Zusatzmodus	STANDARD MUSIC CINEMA NEWS VOICE

• Dieser Effekt funktioniert nur, wenn die Audioausgabe des Femsehers oder Players auf "Bitsstream" eingestellt ist und "Dolby Dual Mono" in der Audielle vorhänden ist.
  Die Anzeige der ausgewählten Funktion blinkt 5 Sekunden lang, und anschließend wird der Einstellungsmodus beendet.

Audio-Format

Sie konnen sich das laufende Audioformat ansehen.

Halten Sie [SOUND] mindestens 4 Sekunden lang gedrückt.

Je nach Audio-Format blinkt die Anzeige wie unter beschrieben.

Audio-Format	Anzeige
Dolby Digital	STANDARD	MUSIC	CINEMA	NEWS	VOICE
DTS®	STANDARD	MUSIC	CINEMA	NEWS	VOICE
PCM	STANDARD	MUSIC	CINEMA	NEWS	VOICE

Die Anzeige der ausgewählten Funktion blinkt 5 Sekunden lang, und anschließend wird der Einstellungsmodus beendet.
Die Anzeigten können abweichende Signale geben, wenn vom Hauptgerät ein nicht Unterstützungtes Audio-Format vom angeschlossenen Femsheher erkanrt wird.

• Das Audioformat wird nicht angegeben, wenn " ®"als Quelle gewählt ist.

Automatische Abschaltfunktion

Das Hauptgerät schaltet sich automatisch aus, wenn etwa 20 Minuten lang kein Eingang von Audiosignalen und kein Bedienvorgang erfolgt.

Halten Sie [HDMI (ARC)] mindestens 4 Sekunden lang gedrückt, um den Modus auszuwahlen.

Je nach Modus blinkt die Anzeige wie unter gezeigt.

Modus	Anzeige
Ein	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Aus	STANDARD	MUSIC	CINEMA	NEWS	VOICE

• Die Anzeige der ausgewählten Funktion blinkt 5 Sekunden lang, und anschließend wird der Einstellungsmodus beendet.
  Die Einstellung wird bis zu einer erneuten Veränderung beibehalten.

Bluetooth®-Standby

Mit dieser Funktion konnen Sie ein gekoppeltes Bluetooth®-Gerät anschließen, wenn sich das Hauptgerät im Standby-Modus befindet.

Halten Sie [OPTICAL] mindestens 4 Sekunden lang gedrückt, um den Modus auszuwahlen.

Je nach Modus blinking die Anzeige wie unter gezeigt.

Modus	Anzeige
Ein	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Aus	STANDARD	MUSIC	CINEMA	NEWS	VOICE

Die Anzeige der ausgewählten Funktion blinkt 5 Sekunden lang, und anschließend wird der Einstellungsmodus beendet.
- Die Einstellung wird bis zu einer erneuten Veränderung beibehalten.
- Bei abgetrennten Netzkabel Funktioniert die Bluetooth®-Standby-Funktion möglicherweise nicht. Nehmen Sie die Einstellung erneut vor.

Dimmermodus

Sie können den Dimmermodus ausschalten und die LED-Anzeigen hell leuchten halten.

Halten Sie [SURROUND] mindestens 4 Sekunden lang gedrückt, um den Modus zu deaktivieren.

Die Anzeige fur die aktuelle Einstellung wird heller.
Die Einstellung wird beibehalten, bis diese wieder geändert wird.
- Die Standard-Einstellung dieser Funktion ist eingeschelt.

Wiederholen Sie den obigen Vorgang, um den Dimmermodus einzuschalten. Nach dem Ausführren des Vorgangs wird die Anzeige der aktuellen Einstellung gedimmt.

Lautstärkenbegrenzung

Sollte Sie ein leiser Lautstärkezustand bei jedem Einsatzen des Hauptgerats stären, können Sie diese Funktion beispielsweise wie folgt ausschalten:

Drücken Sie nacheinander [SURROUND], [SOUND]*, [SURROUND]*, [SOUND]*.

• Innerhalb von 3 Sekunden.

Je nach Modus blinkt die Anzeige wie unter gezeigt.

Modus	Anzeige
Ein
	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Aus
	STANDARD	MUSIC	CINEMA	NEWS	VOICE

• Wiederholen Sie den obigen Vorgang, um die Lautstärkenbegrenzung zu aktivieren.

Fernbedienungscope

Wenn andere Panasonic-Geräte auf die Fernbedienung these Systems reagieren,ändern Sie den Fernbedienungsgcode an thisem System und an der Fernbedienung.

Vorbereitung

• Schalten Sie alle anderen Panasonic-Produkte aus.
• Schalten Sie das Hauptgerät an.

Auswahlen von Code 2

1 Richten Sie die Fernbedienung auf den Fernbedienungs-Signalsensor des Hauptgeräts.
2 Halten Sie [SOUND] und [ -PAIRING] auf der Fernbedienung mindestens 4 Sekunden lang gedrückt.

Je nach Modus blinking die Anzeige wie unter gezeigt.

Code	Anzeige
Code 1	STANDARD MUSIC CINEMA NEWS VOICE
Code 2	STANDARD MUSIC CINEMA NEWS VOICE

• Halten Sie [SOUND] und [OPTICAL] mindestens 4 Sekunden lang gedrückt, um Code 1 auszuwahlen.

"HDMI CEC"

Dieses Gerät unterstützt die Funktion "HDMI CEC" (Consumer Electronics Control).

Informationen zur Bedienung finden Sie in der Bedienungsanleitung der angeschlossenen Geräte.

Vorbereitung

Vergewissern Sie sich, dass die HDMI-Verbindung vorgenommen wurde. ( 9,10)

Power on link

Wenn der Fernseher eingeschaltet wird, wird das Hauptgerät automatisch eingeschaltet. (These Funktion ist nicht aktiv, wenn OPTICAL oder Bluetooth als Quelle genutzt wird.)

Power off link

Wenn der Fernseher ausgeschelt wird, wird das Hauptgerät automatisch ausgeschelt. (These Funktion ist nicht aktiv, wenn OPTICAL oder Bluetooth als Quelle genutzt wird.)

Lautstärkeregelung

Sie können die Lautstärkeeinstellung these Systems mithilfe der Lautstärke- oder Stummschalt-Taste auf der Fernbedienung des Fernsehers regeln. Wenn von den Laufsprechem des Hauptgeräts zu den Laufsprechem des Fernsehers gewechselt wird, werden die Laufsprecher des Hauptgeräts stummgeschaltet. Die Stummschaltung wird aufgehoben, wenn wieder die Laufsprecher des Hauptgeräts ausgewählt werden.

Wechseln der Laufsprecher

Wenn das Hauptgerät eingeschaltet wird, wird automatisch von den Laufsprechem des Fernsehers zu den Laufsprechem des Hauptgeräts gewechselt.

Wenn das Hauptgerät ausgeschaltet wird, wird automatisch von den Laufsprechern des Hauptgeräts zu den Laufsprechern des

Fernsehers gewechselt.

• Der Betrieb kann nicht für alle HDMI CEC-Geräte gewährleistet werden.

Fehlerbeseitigung

Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben latent, wenden Sie sichitte an ihren Handler.

Rücksetzen auf die Werkseinstellungen.

Halten Sie [ü/ɪ] am Hauptgerät mindestens 4 Sekunden lang gedrückt, während das Hauptgerät eingeschaltet ist. (Alle Anzeigen,GLinken,bis das System neu gestartet wird.)

Funktioniert these System nicht wie erwartet, kann das Zurücksetzen der Einstellungen auf die Werkseinstellungen das Problem beheben.

• Der Fernbedienungs-Code wird auf Code 1 zurückgesetzt, wenn these System auf die Werkseinstellungen zurückgesetzt wird. Informationen zum Ändern des Fernbedienungscodes finden Sie auf Seite 21.

Allgemeine Bedienung

Kein Strom.

Nach dem Sie das Netzkabel in die Steckdose gesteckt haben, warten Sie mindestens 10 Sekunden lang, bevor Sie das Gerä einschalten.
- Trennen Sie das Netzkabel ab und warten Sie mindestens 10 Sekunden lang, bevor Sie es wieder einstecken.
- Nachdem Sie das Gerät eingeschaltet haben, wenn sich das Hauptgerät sofort ausschaltet, stecken Sie das Netzkabel aus und wenden Sie sich an ihren Handler.
- Wenn sich das Hauptgerät bei Einschalten des Fernsehers (HDMI CEC) nicht einschelt, schalten Sie das Hauptgerät manuell ein.

Die Fernbedienung Funktioniert nicht richtig.

Die Batterie ist leer. Ersetzen Sie es durch ein neues. ( 8)
- Möglicherweise wurde die Trennfolie nicht entwickelten. Entfern den Sie die Trennfolie. ( 8)
- Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. ( 21)
- Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs. ( 8)

Das Hauptgerät wird automatisch in den Standby-Modus geschalte.

"Automatische Abschaltfunktion"-Funktion ist an.

Das Hauptgerät wird automatisch in den Standby-Modus geschalte, wenn kein Signal eingelt, und für ca. 20 Minuten kein Bedienvorgang ausgefuhr wird. Um diese Funktion auszuschalten, siehe Seite 21.

HDMI CEC-bezogene Bedienvorgänge können nicht mehr ordnungsgemäß ausgeführter werden.

• Überprüfen Sie die Einstellungen der angeschlossenen Geräte.

— Schalten Sie die HDMI CEC-Funktion an den angeschlossenen Geräten ein.
— Wahlen Sie theses System als Lautsprecher im HDMI CEC-Menu des Fernsehers aus.

• Wenn nach einem Stromausfall oder nach einem Abtrenn den Netzkabels die HDMI-Verbindungen geändert werden, können HDMI CEC-Bedienvorgänge möglichereweise nicht mehr ordnungsgemaß ausgewührt werden.

— Schalten Sie alle Geräte ein, die mit dem Fernseher über ein HDMI-Kabel verbunden sind, und schalten Sie dann den Fernseher ein.
— Schalten Sie die HDMI CEC-Einstellungen am Fernseher aus und wieder ein. Einzelheiten finden Sie in der Bedienungsanleitung Hisf Fernsehers.
—Wenn das Hauptgerät und der Fernseher über das HDMI-Kabel verbunden sind, schalten Sie den Fernseher ein, trennen das Netzkabel des Hauptgeräts ab und schreiben es wieder an.

Bluetooth®

Die Kopplung kann nicht ausgeführrt werden.

Überprüfen Sie den Zustand des Bluetooth®-Geräts.

Das Gerät ist angeschlüssen, aber es ist kein Ton über diesen System zu horen.

Die Kopplung der Vorrichtung war nicht erfolgreich oder die Aufzeichnung wurde ersetzt. Versuchen Sie, das Gerät erneut zu koppeln. (⇒ 18)
- Dieses System ist unter Umständen mit einem anderen Gerät verbunden. Trennen Sie die Verbindung des anderen Gerats und versuchen Sie, das Gerät erneut zu koppeln.

Das Gerät ist angeschlossen, aber es ist kein Ton über diese System zu horen.

Bei einigen Geräten mit integriertem Bluetooth® müssen Sie den Audioausgang manuell auf "SC-HTB688", "SC-HTB494" oder "SC-HTB488" einstehen. Details dazu finden Sie in der Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Bringen Sie das Bluetooth®-Gerät;naher an das Hauptgerät.
• Entfernen Sie alle Hindernisse zwischen dem Hauptgerät und dem Gerät.
• Andere Geräte, die das Freqenzband 2,4 GHz (Wireless Router, Mikrowellen, drahtlose Telefone, etc.) verwenden, verursachen Störungen. Bringen Sie das Bluetooth®-Gerät naher an das Hauptgerät und entfern den es von den anderen Geräten.

Wenn obiges das Problem nicht behebt, können Sie das Problem möglicherweise beheben, indem Sie these gesät und das Bluetooth®-Gerät neu verbinden. (⇒ 18)

Ton

Kein Ton (oder Bild).

Stummschaltung ausschalten. ( 20)
- Überprüfen Sie die Anschlüsse der anderen Geräte. ( 9,10)
Prufen Sie, ob das empfangene Audio-Signal zu dieser Gerat kompatibel ist. ( 26)
- Dieses Gerät aus- und wieder einschalten.
- Wenn das Hauptgerät nur über ein HDMI-Kabel mit dem Fernseher verbunden ist, stellen Sie safer, dass der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" gekennzeichnet ist. Wenn nicht, stellen Sie eine Verbindung über das optische Digital-Audiokabel her. ( 9,10)
- Ist der Anschluss richtig, liegt weiterecht ein Problem an den Kabeln vor. Wiederholen Sie die Anschlüsse mit anderen Kabeln.
- Überprüfen Sie die Tonausgabe-Einstellungen am angeschlossenen Gerät.

Der Audioausgang kann nicht vom Hauptausgang zum sekundären Ausgang umgeschaltet werden.

Handelt es sich bei dem vom angeschlossenen Gerämpfangenen Audio nicht um "Dolby Dual Mono" oder lautet die Einstellung des Ausgangnicht "Bitstream", kann die Einstellung von thisem System nicht geändert werden.

Änder Sie die Einstellungen am angeschlossenen Gerät.

Die Lautstärke wird verringert, wenn das Hauptgeräteingeschaltet wird.

"Lautstärkenbegrenzung"istaktiv.

Wird das Hauptgerät ausgeschelt, während sich die Lautstärkeeinstellung in der oberen Häufe (über 50) befindet, wird automatisch die Lautstärke des Hauptgeräts auf die Mitte (50) gesenkt, wenn das Hauptgerät eingeschaltet wird. ( 21)

Der Ton wird im Vergleich zum Bild verzögt ausgegeben.

Wenn these Gerat über Bluetooth® mit dem Fernsehgerät verbunden ist, ist es je nach Fernsehgerät möglich, dass der von thisem Gerät ausgegebene Ton im Vergleich zum Fernsehbild verzögert ausgegeben wird. Verbinden Sie these Gerät und das Fernsehgerät mit einem HDMI-Kabel oder einem optischen Digital-Audiokabel. (⇒ 9, 10)

Esistkein Tonzuhoren.

Das Hauptgerät schaltet sich automatisch aus.

(Wenn das Hauptgerät ein Problem erkennt, wird eine Sicherheitsmaßnahme aktiviert und das Hauptgerät schaltet sich automatisch in den Standby-Modus.)

• Es liegt ein Problem am Veränder vor.
• Ist die Lautstärke extrem hoch?

Verringern Sie in thisem Fall die Lautstärke.

• Steht das Gerät an einem sehr früben Ort?
  Versetzen Sie das Gerät in thisem Fall an einen kühleren Ort, warten Sie kurzzeitig ab und versuchen Sie dann, es erneut einzuschalten.
• Blinkt die "SURROUND"-Anzeige weiterhin?
  Ist dies der Fall, so ist die Temperatur deses Gerats unzulässig hoch. Warten Sie, bis das Gerät abgekühlt ist und die Anzeige nicht mehr blinkt.

Wenn das Problem weiterhin besteht, überprüfen Sie den Anzeigenstatus, schalten theses System aus, trennen das Netzkabel ab und wenden sich an ihren Handler. Merken Sie sich den Status der Anzeigen und informieren Sie den Handler.

Aktiver Subwoofer

Kein Strom.

Achten Sie darauf, dass das Stromversorgungskabel des aktiven Subwooferers richtig angeschlossen ist.

Nach dem Einsatz des Subwoofoers schaltet sich dieser sofort wieder aus.

Ziehen Sie das Netzkabel Heraus und Fragen Sie Ihr Händler um Rat.

Kein Ton vom Subwoofer.

• Überprüfen Sie, ob der aktive Subwoofer eingeschaltet ist.
• Vergewissern Sie sich, dass die WIRELESS LINK-Anzeige leuchtet. (⇒ 18)

Die WIRELESS LINK-Anzeige leuchtet nicht.

• Es gibt keine Verbindung zwischen dem Hauptgerät und dem aktiven Subwoofer. Vergewissem Sie sich, dass das Hauptgeräteingeschaltet ist.
• Der aktive Subwoofer und das Hauptgerät können nicht korrekt gekoppelt werden. Versuchen Sie folgenden Bedienvorgang. (Drahtlos-Kopplung)

① Schalten Sie das Hauptgerät ein.
(2) Halten Sie [I/D SET] an der Rückseite des aktiven Subwoofoers länger als 3 Sekunden gedrück (die Funkverbindungsanzeige blinkt).
③ Drucken Sie nacheinander [MUTE], [SOUND], [MUTE], [HDMI (ARC)]*.

• Innerhalb von 3 Sekunden.

(Die Anzeigen " ", "OPTICAL" und "HDMI (ARC)" am Hauptgerät blinken reihum.)

Wenn die Funkkopplung erfolgreich abgeschlossen wurde, erlösen die Anzeigen " ", "OPTICAL" und "HDMI (ARC)".

Wenden Sie sich an ihren Handler, wenn das Problem weiterhin besteht.

Pflege des Geräts

■ Reinigen Sie这点es System mit einem weichen, trockenen Tuch

• Wringen Sie bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch fest aus, um den Schmutz abzuwischen und wischen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie zur Reinigung der Laufsprecher ein feines Tuch. Verwenden Sie keine Papiertaschentücher oder andere Materialien (Handtücher, etc.), die auseinander fallen können. Fasern können in der Laufsprecherabdeckung hangen bleiben.
• Verwenden Sie zur Reinigung these Systems niemals Alkohol, Farbverdūnnungsmittel oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lessen Sieitte die Gebrauchsanweisung des Tuches sorgfaltig durch.

Entsorgung oder Weitergabe des Systems

Das Hauptgerät kann die Benutzereinstellungen im Hauptgerät beibehalten. Wenn Sie das Gerät entweder entsorgen oder weitergeben, befolgen Sie das Verfahren für das Zurücksetzen auf die Werkseinstellungen und das Löschen der Benutzereinstellungen. (⇒ 22, "Rücksetzen auf die Werkseinstellungen.)

• Das Bedienungsarchiv konnte im Hauptgerätespeicher registriert worden sein.

Lizenzen

Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Zu DTS-Patenten, siehe http://patents.dts.com. In Lizenz von DTS Licensing Limited gefertigt. DTS, das Symbol und DTS und das Symbol zusammen sind eingetragene Warenzeichen und DTS Digital Surround ist ein Warenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Markenzeichen und Markennamen sind Schutzmarken der jeweiligen Eigentümer.

Leuchten der Anzeigen

Die Anzeigen zeigen den Systemstatus durch Blinken an. Die nachfolgend abgebildeten Anzeigeschemas werden während normaler Betriebsbedingungen angezeigt. Probleme werden nicht angezeigt.

Anzeige

Beschreibung

Die Anzeige blinkt 5 Sekunden lang.

• Wenn die Einstellung an ist ("Automatische Abschaltfunktion", "Bluetooth®-Standby" und "Laufstärkenbegrenzung") (⇒ 21)
• Wenn das Audio-Format Dolby Digital ( 20) lautet

Die Anzeige blinkt 5 Sekunden lang.

• Wenn die Einstellung deaktiviert ist ("Automatische Abschaltfunktion", "Bluetooth®-Standby" und "Lauststärkenbegrenzung") ( 21)
• Wenn das Audio-Format PCM ( 20) lautet

Die Anzeige blinkt 5 Sekunden lang.

• Wenn das Audio-Format DTS® lautet (⇒ 20)

Die Anzeige blinkt 10 Sekunden lang.

• Wenn die Fermbedienung Code 1 aufweist (⇒ 21)
  Die Anzeige blinkt 5 Sekunden lang.
• Wenn die Einstellung für Dual-Audio "Hauptmodus" ( 20 ) lautet

Die Anzeige blinkt 5 Sekunden lang.

• Wenn die Einstellung für Dual-Audio "Zusatzmodus" ( 20) lautet

Die Anzeigen blinken ca. 5 Sekunden lang.

• Wenn die Einstellung für Dual-Audio "Hauptmodus+Zusatzmodus" ( 20) lautet

Die Anzeigen blinken ca. 10 Sekunden lang.

• Wenn die Fernbedienung Code 2 aufweist ( 21)

Alle Anzeigen blinken, bis das System neu gestartet wird.

• Wenn das Hauptgerät zurückgesetzt wird ( 22)
  Die Anzeigen blinken fortlaufend.
• Wenn der Sound stummgeschaltet ist ( 20)
  Die Anzeigen blinken 10-mal.
• Wenn der aktive Subwoofer nicht angeschlossen ist ( 24)

Bluetooth®-Anzeige blinkt schnell.

• Wenn das Hauptgerät zur Kopplung bereit ist ( 18)
  Bluetooth®-Anzeige blinkt langsam.
• Wenn das Hauptgerät auf die Verbindung wartet (⇒ 18)
  Bluetooth®-Anzeige wird eingeschaltet.
• Wenn das Hauptgerät mit einem Bluetooth®-Gerät verbunden ist ( 18)

Uber Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

Verwendetes Frequenzband

Dieses System verwendet das 2,4 GHz Frequenzband.

■ Zertifizierung deses Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich.
  Die unten genommen Handlungen sind in einigen Ländern strafbar: Ein Auseinanderbauen oder Modifizieren des Geräts. Ein Entfern der Spezifikationskennzeichnungen.

Nutzungsbeschränkungen

Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden.
- Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen.
- Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung unter Umständen nicht hergestellt werden, oder eineuge Funktionen können sich unterscheiden.
- Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen, ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an these System.
- Dieses System kann keine Daten an ein Bluetooth®-Gerät übertragen.

Einsatzbereich

Verwenden Sie这点 Gerät bei einer maximalen Reichweite von 10 m.

Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen, abnehmer.

Interferenz von anderen Geräten

• Dieses System kann aufgrund von Funkwelleninterferenzen nicht korrekt Funktionieren und es konnen Störungen wie Rauschen und Tonsprünge auften, wenn das Hauptgerät zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.
• Dieses System konnte nicht korrekt Funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation, etc. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie these System nicht in der Höhe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors, etc).

Technische Daten

VERSTÄRKERTEIL

RMS-Ausgangsleistung: Dolby Digital-Modus

HTB688

Frontkanäle (L, R ch) 60 W pro Kanal (6 Ω), 1 kHz, 10% THD

Gesamtleistung RMS Dolby Digital Modus 300 W

HTB494 HTB488

Frontkanäle (L, R ch) 50 W pro Kanal (6 Ω), 1 kHz, 10% THD

Subwoofer-Kanäle 100 W pro Kanal (3 Ω), 100 Hz, 10% THD

Gesamtleistung RMS Dolby Digital Modus 200 W

ANSCHLUSSE

HDMI-Ausgang (ARC) Ausgangsverbinder

Typ A (19 Pin)

1

Digital-Audioeingang

Optischer Digitaleingang

Optischer Anschluss

Abtastfrequenz

Nur für Gebrauch durch Service.

Stromverbrauch

HTB688

Hauptgerät 30 W

Aktiver Subwoofer 20 W

HTB494 HTB488

Hauptgerät 19 W

Aktiver Subwoofer 18 W

Im Standby

Hauptgerät

Wenn Bluetooth®-Standby ausgeschaltet ist

Ca. 0,5 W

Wenn Bluetooth®-Standby eingeschaltet ist

Ca. 2 W

Wenn alle kabelgebundenen Anschlüsse

vorgenommen und alle Funknetzwerke in

Netzwerk-Standby aktiviert wurden:

HTB688 Ca. 6,2 W

Wenn WLAN in Netzwerk-Standby aktiviert wurde

Ca. 3 W

HTB494 HTB488

Wenn WLAN in Netzwerk-Standby aktiviert wurde

Ca. 2,3 W

Stromversorgung AC 220 V bis 240 V, 50 Hz

Abmessungen (B× H× T)

Hauptgerät

Layout bei Anordnung auf Tisch

853mm× 60,5mm× 90mm

Layout bei Wandmontage

853mm× 60,5mm× 111mm

Aktiver Subwoofer

185mm× 303mm× 337mm

Gewicht

Hauptgerat

HTB688

Layout bei Anordnung auf Tisch Ca.2,3 kg

Layout bei Wandmontage Ca. 2,4 kg

HTB494 HTB488

Layout bei Anordnung auf Tisch Ca. 1,9 kg

Layout bei Wandmontage Ca. 2,0 kg

Aktiver Subwoofer

Ca. 4,8 kg

Betriebstemperaturbereich

0^ C bis +40^ C

Betriebsfeuchtigeskeitsbereich

20% bis 80% RH (keine Kondensation)

LAUTSPRECHERTEIL

Frontlautsprecher (integriert)

Vollbereich

4,5× 12 cm (Kegeltyp )× 1 / ch

Center-Laufsprecher (integriert) [HTB688]

Vollbereich

4,5× 12 cm (Kegeltyp) × 1

Aktiver Subwoofer

Woofer

16 cm Kegeltyp × 1

WIRELESS ABSCHNITT

Wireless-Modul

Frequenz-Bereich

2404 MHz bis 2478 MHz

Max. HF-Leistung

-0.09 dBm

Anzahl der Kanäle

38

Bluetooth®-ABSCHNITT

Version

Bluetooth® Version 4.0

Klasse

Klasse 2

Unterstützte Profile

A2DP

Frequenzband

Max. HF-Leistung

2402 MHz bis 2480 MHz

Reichweite

7,1 dBm

10 m Sichtlinie

Die technischen Daten konnen ohne Vorankündigung Änderungen unterliegen.
- Bei den Angaben für Gewicht und Abmessungen handelt es sich um Naherungswerte.
Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.

A Optische digitale audiokabel

De afstandsbediening werkt nicht correct.

Er kommt geen geluiduit de subwoofer.

Optische digitale ingang

Kontakt var autorisierte representant: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Tyskland

Polski
