Tipo di prodotto	Soundbar con subwoofer attivo senza fili
Marca	Panasonic
Modello	SC-HTB488EG
Dimensioni (soundbar, su tavolo)	853 mm × 60,5 mm × 90 mm
Dimensioni (soundbar, montaggio a parete)	853 mm × 60,5 mm × 111 mm
Peso (soundbar, su tavolo)	Circa 1,9 kg
Peso (soundbar, montaggio a parete)	Circa 2,0 kg
Peso (subwoofer attivo)	Circa 4,8 kg
Alimentazione	CA 220 V a 240 V, 50 Hz
Consumo elettrico (soundbar)	Circa 0,5 W (standby), fino a 18 W (attivo)
Consumo elettrico (subwoofer)	Circa 0,5 W (standby), 18 W (attivo)
Potenza di uscita (totale RMS)	200 W (modalità Dolby Digital)
Potenza per canale (anteriore)	50 W per canale (6 Ω, 1 kHz, 10% DHT)
Potenza del subwoofer	100 W (3 Ω, 100 Hz, 10% DHT)
Ingressi audio	HDMI (ARC), ottico digitale, Bluetooth®
Uscita HDMI	1 x HDMI (ARC) tipo A
Versione Bluetooth®	Bluetooth® Ver.4.0, Classe 2
Profili Bluetooth® supportati	A2DP
Portata Bluetooth®	10 m (linea di vista)
Frequenza radio (collegamento subwoofer)	2,4 GHz (2404-2478 MHz)
Formati audio supportati	Dolby Digital, DTS®, PCM
Modalità sonore	Standard, Musica, Cinema, Notizie, Voce
Temperatura di funzionamento	0°C a 40°C
Umidità di funzionamento	20% a 80% UR (senza condensa)

Domande frequenti - SC-HTB488EG PANASONIC

Come collegare la soundbar al televisore?

Utilizzare un cavo HDMI ad alta velocità compatibile ARC. Collegarlo alla presa HDMI (ARC) della soundbar e alla presa HDMI (ARC) del televisore. Se il televisore non dispone di una presa ARC, utilizzare un cavo audio ottico (non in dotazione) tra l'uscita ottica del televisore e l'ingresso OPTICAL DIGITAL AUDIO IN della soundbar.

Come associare uno smartphone tramite Bluetooth?

Sulla soundbar, premere [-PAIRING] fino a quando l'indicatore Bluetooth® lampeggia rapidamente. Sul proprio smartphone, attivare il Bluetooth e selezionare 'SC-HTB488' dall'elenco dei dispositivi. Se viene richiesto un codice, inserire '0000' o '1234'. L'indicatore si accende fisso quando la connessione è stabilita.

Perché non c'è alcun suono?

Controllare prima che la soundbar sia accesa e che il volume non sia in modalità muto (premere [MUTE] per annullare). Assicurarsi che la sorgente di ingresso (HDMI, ottico o Bluetooth) corrisponda a quella utilizzata. Se si utilizza HDMI, verificare che la funzione ARC sia attivata sul televisore. Provare ad aumentare il volume del televisore e della soundbar.

Come montare la soundbar a parete?

Utilizzare i due supporti a parete in dotazione e le viti adatte al muro (non in dotazione). Fissare i supporti al muro rispettando le distanze indicate (distanza di 616 mm tra i centri). Agganciare la soundbar ai supporti. Per maggiore sicurezza, fissare un cavo anticaduta (non in dotazione) tra la soundbar e il muro. Assicurarsi che il muro possa sostenere almeno 24 kg.

Cosa fare se il subwoofer non funziona?

Verificare che il subwoofer sia acceso (indicatore di alimentazione acceso) e che l'indicatore WIRELESS LINK sulla soundbar sia acceso. Se l'indicatore lampeggia o è spento, eseguire un abbinamento manuale: premere [I/D SET] sul retro del subwoofer per più di 3 secondi, quindi sul telecomando premere successivamente [MUTE], [SOUND], [MUTE], [HDMI (ARC)] entro 3 secondi. Gli indicatori lampeggiano e poi si spengono se l'abbinamento riesce.

Come regolare il livello dei bassi?

Utilizzare i tasti [+SUBWOOFER] o [SUBWOOFER -] del telecomando. Premere una volta per visualizzare il livello attuale, quindi premere di nuovo per regolarlo. Il livello è indicato dai LED della modalità sonora: 5 livelli possibili, da '1' (il più basso) a '5' (il più alto).

Come disattivare lo standby automatico?

La soundbar entra in standby dopo circa 20 minuti senza segnale. Per disattivare questa funzione, tenere premuto il tasto [HDMI (ARC)] del telecomando per più di 4 secondi fino a quando i LED lampeggiano. Rilasciare, quindi premere di nuovo [HDMI (ARC)] per passare alla modalità 'Spento'. I LED lampeggiano 5 volte per confermare.

Posso usare il telecomando del televisore con la soundbar?

Sì, grazie alla funzione HDMI CEC. Quando la soundbar è collegata tramite HDMI (ARC), il telecomando del televisore può controllare il volume e l'audio muto della soundbar. Assicurarsi che il CEC sia attivato nelle impostazioni HDMI del televisore. Alcune funzioni come lo spegnimento automatico sono anche sincronizzate.

Come pulire la soundbar?

Utilizzare un panno morbido e asciutto. Per le macchie persistenti, inumidire leggermente il panno con acqua, strizzarlo bene, quindi asciugare. Terminare con un panno asciutto. Non usare mai alcol, diluenti o benzene. Per l'altoparlante, utilizzare un panno che non lasci pelucchi per evitare che le fibre rimangano intrappolate nella griglia.

Come ripristinare la soundbar alle impostazioni di fabbrica?

Quando la soundbar è accesa, tenere premuto il tasto [O/I] (accensione/standby) situato sull'apparecchio principale per più di 4 secondi. Tutti i LED lampeggiano fino al riavvio. Questo cancella tutte le impostazioni personalizzate, incluso il codice del telecomando che torna a 'Codice 1'.

MANUALE UTENTE SC-HTB488EG PANASONIC

Istruzioni per l'uso

Istruzioni per l'uso

La ringraziamo per l'acquisto di questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto e conservare questo manuale per usi futuri.

Informazioni sulle istruzioni di installazione

Per l'installazione occorre rivolgersi a uno specialista qualificato. (⇒ pagine 64-69)

Prima di iniziare il lavoro, leggere attentamente queste istruzioni di installazione e le istruzioni di funzionamento, al fine di garantire una corretta installazione.

Conservare queste istruzioni. Possono essere necessarie quando si eseguono operazioni di manutenzione o si sposta il sistema.

Precauzioni per la sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio di incendio, folgorazione o danni all'unità,

Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi. Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità. - Utilizzare solo gli accessori consigliati. - Non rimuovere le coperture.

Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.

• Per evitare incidenti, fissare saldamente l'apparato al muro attenendosi alle istruzioni di installazione.

Cavo di alimentazione CA

• Per ridurre il rischio di incendio, folgorazioni o danni all'unità,
• Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità.
• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
• Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le dita quando la si scollega. Non utilizzare una spina o una presa di rete danneggiate.
• La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.

Batteria a pastiglia (Batteria al litio)

• Pericolo di incendio, esplosione e bruciature. Non ricaricare, smontare, riscaldare oltre i 60°C o bruciare.
• Se la batteria a bottone viene ingoiata, può causare gravi ustioni interne in sole 2 ore e può portare alla morte.
• Se il vano batterie non si chiude bene, non utilizzare il telecomando e tenerlo lontano dalla portata dei bambini.
• Se pensate che le batterie potrebbero essere state ingoiate o posizionate in qualsiasi parte del corpo, consultare immediatamente un medico.

Piccolo oggetto

• Tenere le viti fuori dalla portata dei bambini, per evitare che le possano ingerire.
• Tenere la batteria a pastiglia fuori dalla portata dei bambini per impedire che la inghiottano.
• Tenere l'occhiello fuori dalla portata dei bambini, per evitare che lo possano ingerire.

AVVERTENZA

Unità

Non mettere sull'unità sorgenti di fiamme nude, come candele accese. - Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare. - Questa unità è progettata per l'uso nei paesi con clima mite. - Il contrassegno di identificazione prodotto è situato sul lato inferiore dell'unità.

Collocazione

• Collocare questa unità su una superficie piana.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto. Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
• Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

Batteria a pastiglia (Batteria al litio)

• Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
• All'inserimento accertarsi che i poli siano correttamente allineati.
• L'uso scorretto delle batterie può causare perdite di elettrolito e causare incendi.

Rimuovere la batteria se si prevede di non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo dalla luce.

Non riscaldare o esporre a fiamme le batterie. Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.

• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Smaltimento di vecchie apparecchiature e batterie usate

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il simbolo batteria (simbolo rimosso):

Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso, il simbolo rispetta i requisiti indicati nella Direttiva per il prodotto chimico in questione.

C E

Dichiarazione di conformità (DdC)

"Panasonic Corporation" dichiara che questo prodotto è conforme ai requisiti essenziali e alle altre norme pertinenti della Direttiva 2014/53/UE.

I clienti possono scaricare una copia della DdC originale dei nostri prodotti RE dal loro server per le DdC:

http://www.doc.panasonic.de

Contatti del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH,

I simboli relativi a questo prodotto (compresi gli accessori) rappresentano quanto segue:

CA Apparecchiatura Classe II (il prodotto è munito di doppio isolamento). I Acceso Standby

• Queste Istruzioni per l'uso descrivono principalmente come eseguire le operazioni tramite il telecomando, ma è anche possibile eseguire le operazioni sul subwoofer attivo, se i comandi sono gli stessi.
• HTB688: indica le funzioni applicabili solo al modello SC-HTB688.

HTB494: indica le funzioni applicabili solo al modello SC-HTB494.

HTB488: indica le funzioni applicabili solo al modello SC-HTB488.

Indice

Precauzioni per la sicurezza 54

Prima dell'uso

Parti in dotazione 57

Questo sistema 57 Accessori 57

Guida ai comandi 58

Questo schema (Parte anteriore) 58 Questo schema (Parte posteriore) 59 Telecomando 60

Preparativi

Punto 1 Connessioni 61

Collegamento con la TV 61 Collegamento con un televisore Ultra HD 4K 62 Collegamento cavo di alimentazione CA 63

Punto 2 Collocazione 64

Precauzioni di sicurezza 64 Subwoofer Attivo 64 Interferenza wireless 64 Selezione del metodo di posizionamento 65 Posizionamento dell'unità principale in uno scaffale o su un tavolo 66 Per montare l'unità principale a parete 67

Punto 3 Connessioni wireless 70

Connessione wireless subwoofer attivo 70 Connessione Bluetooth 70

Operazioni

Utilizzo di questo sistema 71 Operazioni avanzate 72 "HDMI CEC" 74

Consultazione

Risoluzione dei problemi 74 Cura dell'unità 76 License 76 Illuminazione degli indicatori 77 Informazioni su Bluetooth 78 Caratteristiche tecniche 78

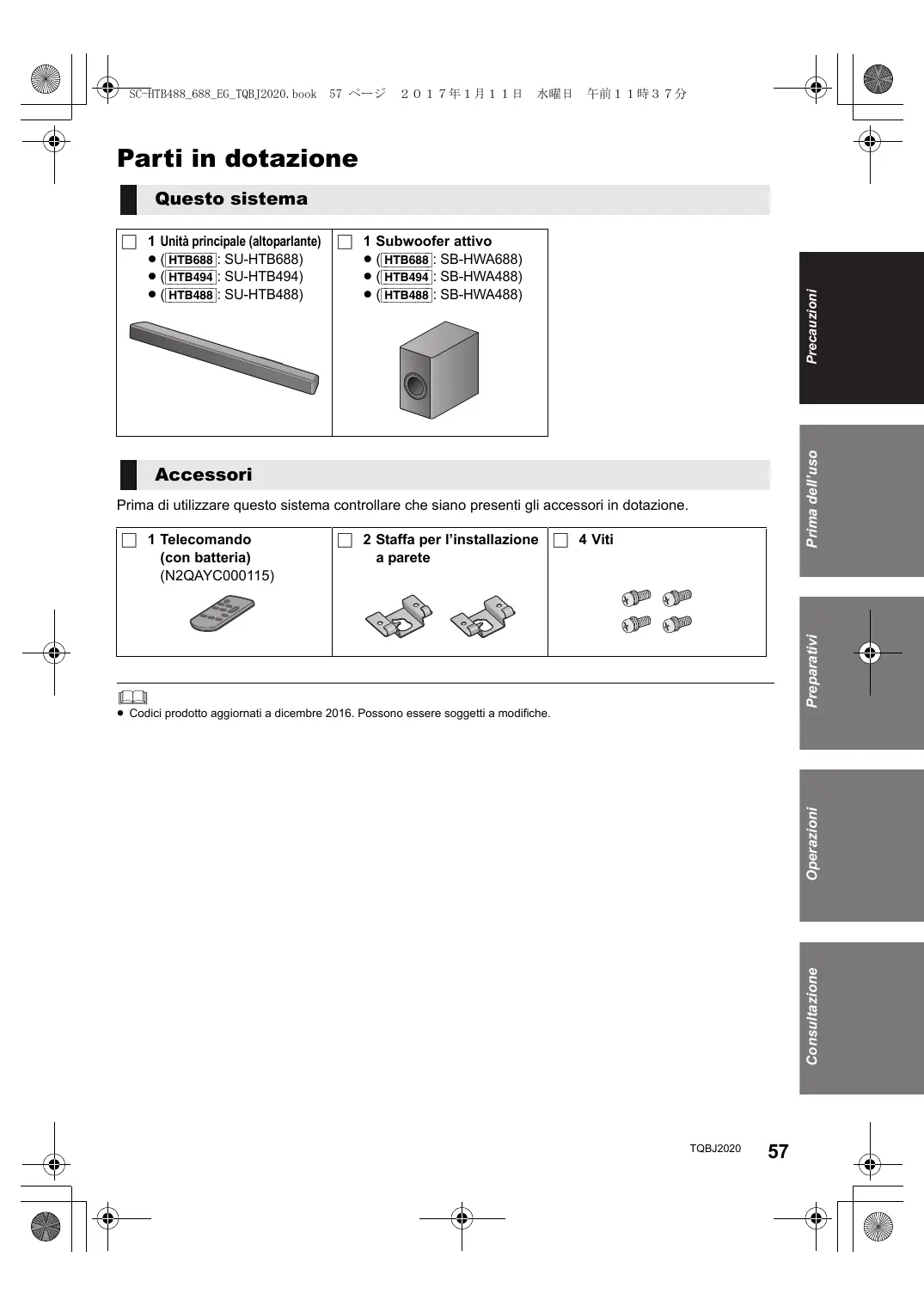

Parti in dotazione

Questo problema

1 Unità principale (altoparlante)

Prima di utilizzare questo sistema, controllare che siano presenti gli accessori in dotazione.

1 Telecomando (con batteria) (N2QAYC000115)

2 Staffa per l'installazione a parete

4 Viti

• Codici prodotto aggiornati a dicembre 2016. Possono essere soggetti a modifiche.

Guida ai comandi

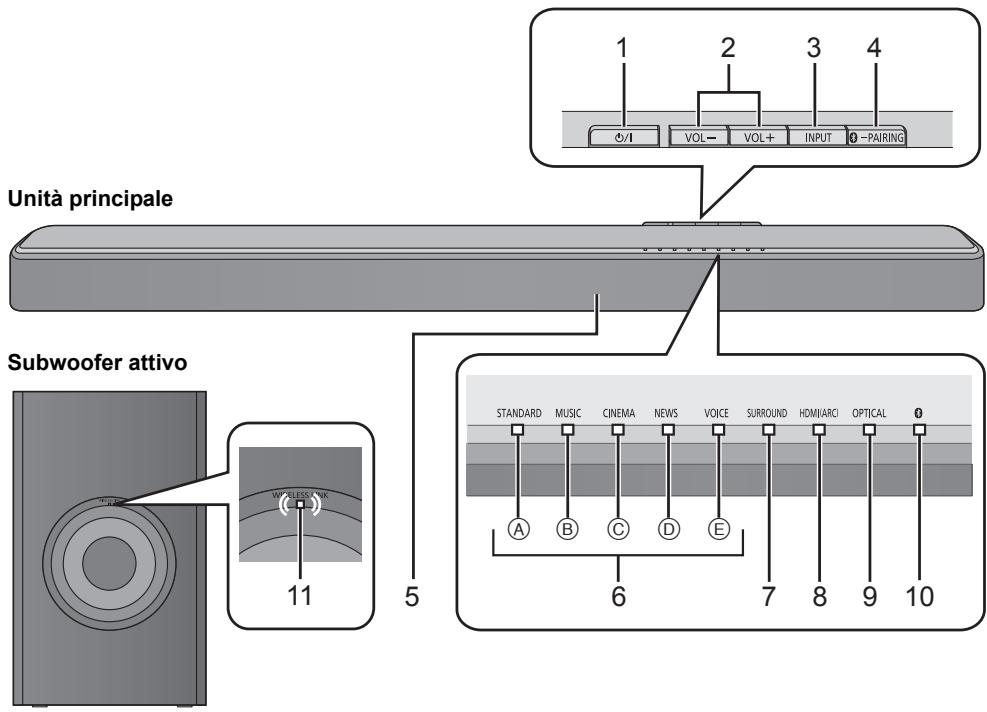

Questo problema (Parte anteriore)

1 Interruttore di standby/accensione (I/I) Premere per commutare l'unità alla modalità di accensione a quella di standby o viceversa. In modalità standby l'unità consuma comunque una piccola quantità di corrente. 2 Regola il volume del sistema (⇒ 71) 3 Selezionare la sorgente (⇒ 71) "HDMI (ARC)" → "OPTICAL" → "Bluetooth®" 4 Seleziona il dispositivo Bluetooth® come sorgente (⇒ 71) Accoppiamento Bluetooth® (⇒ 70) Disconnessione di un dispositivo Bluetooth® (⇒ 70) 5 Sensore del segnale del telecomando 6 Indicatori modalità audio Si accende quando viene selezionata la modalità audio corrispondente

A Indicatore STANDARD Indicatore MUSIC Indicatore CINEMA Indicatore NEWS Indicatore VOICE

7 Indicatore SURROUND Si accende quando è attivo l'effetto surround 8 Indicatore HDMI (ARC) Si accende quando la sorgente audio è il dispositivo collegato al terminale HDMI (ARC) 9 Indicatore OPTICAL Si accende quando la sorgente audio è il dispositivo collegato al terminale OPTICAL DIGITAL AUDIO IN 10 Indicatore (Bluetooth®) Si accende quando la sorgente audio è il dispositivo Bluetooth® 11 Indicatore WIRELESS LINK (⇒ 70)

Questo problema (Parte posteriore)

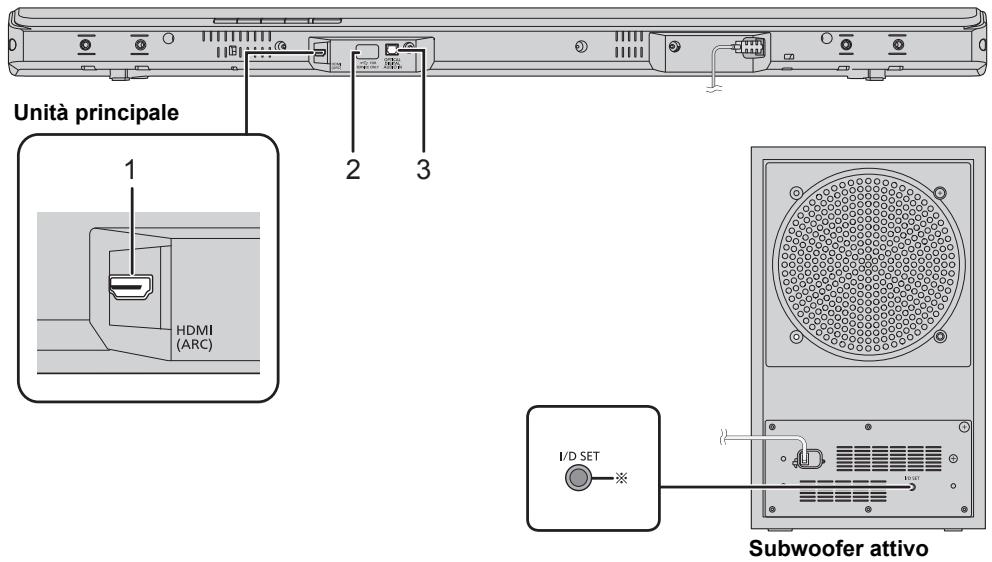

1 Terminale HDMI (ARC) (compatibile con ARC) (⇒ 61, 62)

2 Porta USB (solo per uso di servizio) 3 Terminale OPTICAL DIGITAL AUDIO IN (⇒ 62)

Il pulsante I/D SET viene utilizzato solo quando l'unità principale non è connessa al subwoofer attivo. (⇒ 76)

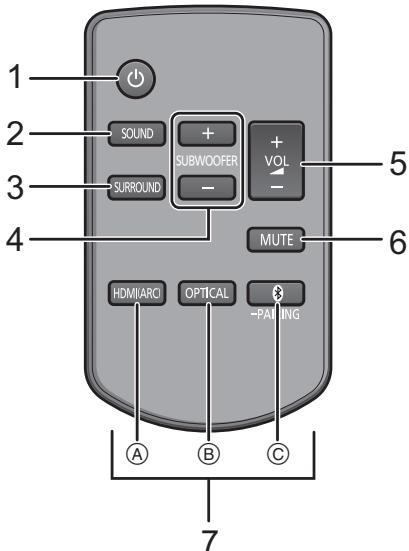

1 Accende o spegne l'unità principale (⇒ 71) 2 Seleziona la modalità audio (⇒ 72) 3 Imposta la modalità surround (⇒ 72) 4 Regola il livello del subwoofer (⇒ 71) 5 Regola il volume di quello sulla (⇒ 71) 6 Mettere la sordina (⇒ 72) 7 Seleziona l'ingresso

A) Seleziona il dispositivo HDMI (ARC) come sorgente (⇒ 71) ⑥ Seleziona il dispositivo ottico come sorgente (⇒ 71) ⟨Ĉ⟩ Selezionare il dispositivo Bluetooth® come sorgente (⇒ 71)

Accoppiamento Bluetooth® (⇒ 70)

Disconnessione di un dispositivo

Bluetooth (⇒ 70)

Prima del primo utilizzo

Rimuovere la pellicola isolante A.

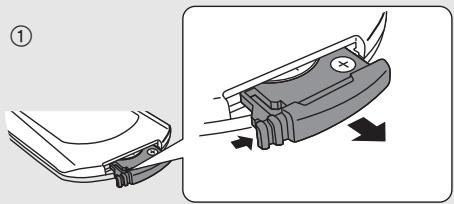

Sostituzione di una batteria a pastiglia

Tipo di batteria: CR2025 (batteria al litio)

• Inserire la batteria a pastiglia con il segno (+) rivolto verso l'alto.

■ Sensore del segnale del telecomando Il sensore del segnale del telecomando si trova sull'unità principale.

• Utilizzare il telecomando alla distanza corretta. Distanza: fino a circa 7 m direttamente di fronte. Angolo: circa 30° a sinistra e a destra.

• Prima di effettuare i collegamenti, spegnere tutte le unità e leggere i manuali dei vari apparecchi.

Non collegare il cavo di alimentazione CA prima di aver completato tutti gli altri collegamenti.

HDMI (Interfaccia multimediale ad alta definizione)

• Utilizzare cavi HDMI High Speed compatibili ARC. Non è possibile utilizzare cavi non compatibili con lo standard HDMI.
• Si raccomanda di usare cavi HDMI Panasonic.

Collegamento con la TV

Verificare se il terminale HDMI del televisore riporta la dicitura "HDMI (ARC)".

Il collegamento varia a seconda dell'etichetta presente accanto al terminale HDMI.

Con dicitura "HDMI (ARC)": Connessione A

Senza dicitura "HDMI (ARC)": Connessione B

Che cos'è ARC?

ARC è l'acronimo di Audio Return Channel (Canale audio di ritorno), anche noto come HDMI ARC. Si riferisce ad una delle funzioni HDMI. Quando si collega l'unità principale al terminale indicato come "HDMI (ARC)" sul televisore, il cavo audio digitale a fibre ottiche solitamente necessario per ascoltare l'audio emesso da un televisore non serve più e per usufruire delle immagini e dell'audio del televisore è sufficiente un solo cavo HDMI.

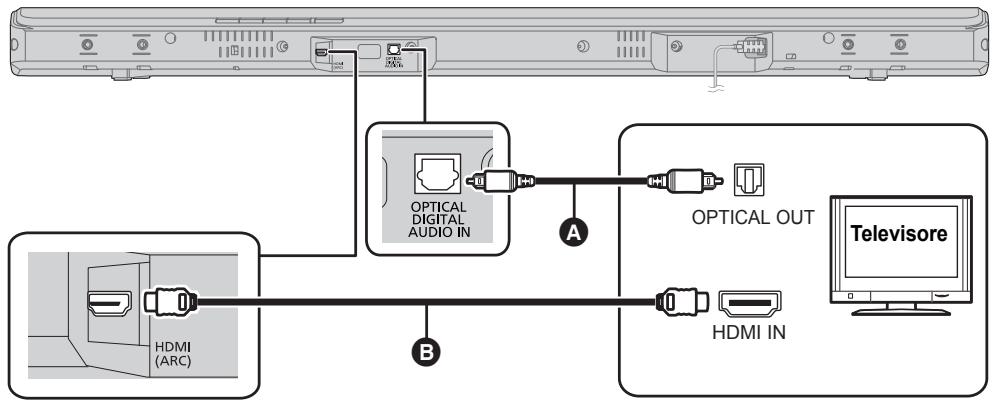

Effettuare la connessione.

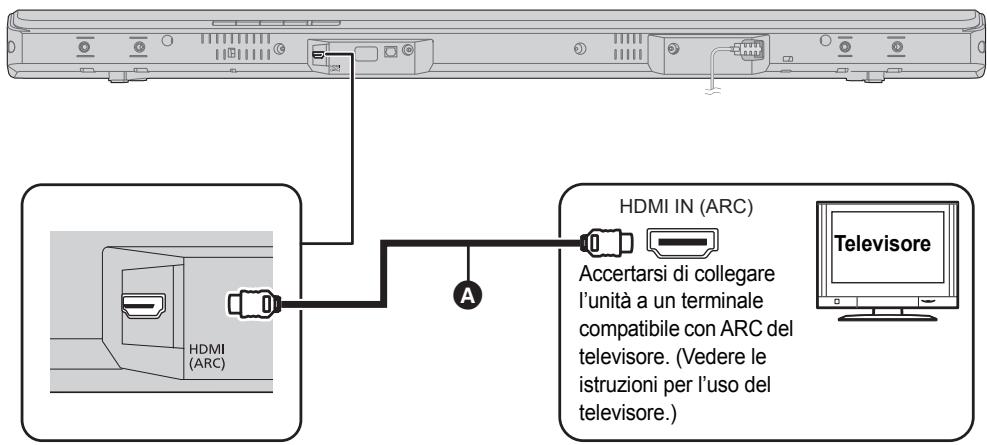

A Con dicitura "HDMI (ARC)"

A Cavo HDMI

A Cavo audio digitale ottico

• Quando si utilizza il cavo audio digitale ottico, inserire correttamente il connettore nel terminale.

Cavo HDMI

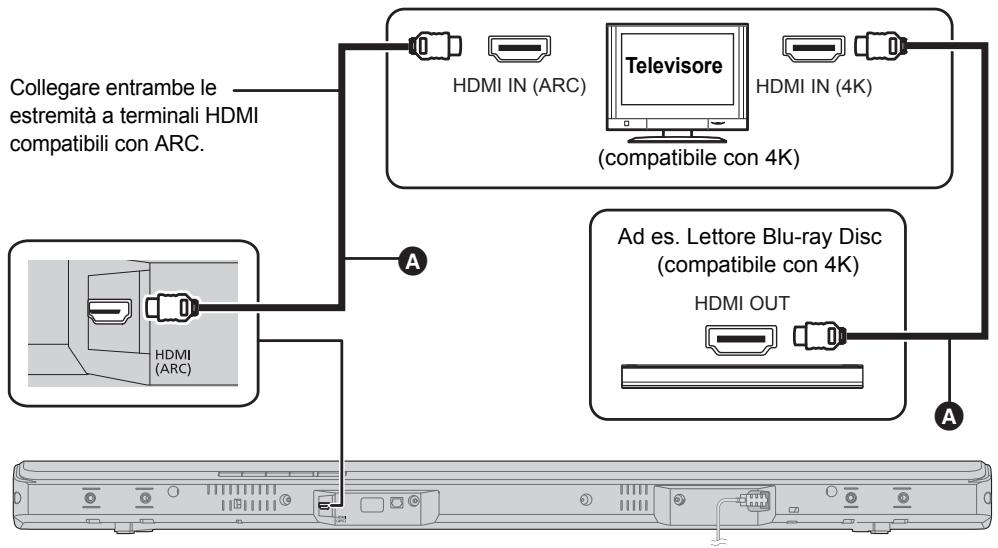

Collegamento con un televisore Ultra HD 4K

Questo sistema non è in grado di eseguire il pass-through di contenuti in formato 4K da un dispositivo compatibile con il 4K a un televisore Ultra HD 4K. È possibile collegare il sistema a un televisore Ultra HD 4K per vedere contenuti in formato 4K.

A Cavo HDMI

• Per informazioni sulla configurazione e sulla riproduzione di contenuti in formato 4K consultare le istruzioni per l'uso del televisore Ultra HD 4K (VIERA) e del dispositivo compatibile con lo standard 4K/60p.
• Per ascoltare i segnali audio multicanale in uscita da questo sistema, impostare l'output audio dell'altro dispositivo su Bitstream.
• Il segnale audio in ingresso a questo sistema può avere fino a 5.1 canali.

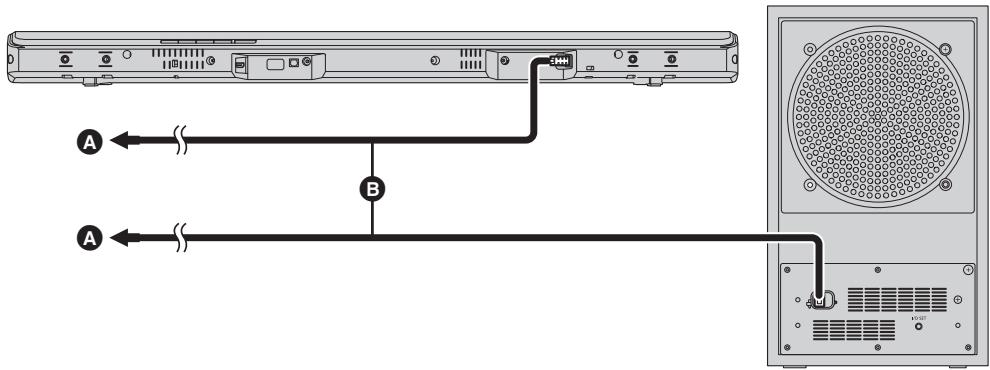

Collegamento cavo di alimentazione CA

• Collegare solo dopo che tutti gli altri collegamenti sono completati.

A Ad una presa di corrente Cavo di alimentazione CA

• Questo sistema consuma una piccola quantità di corrente CA (⇒ 79) anche quando è spento. Ai fini del risparmio energetico, se il sistema non viene utilizzato per lungo tempo, staccare la spina dalla presa di rete domestica.

Risparmio di energia

L'unità principale è stata progettata per ridurre i consumi energetici.

• L'unità principale passa automaticamente in modalità standby in assenza di segnali in ingresso e quando non viene effettuata alcuna operazione per circa 20 minuti. Consultare pagina 73, "Spegnimento automatico" per disattivare questa funzione.

Precauzioni di sicurezza

L'installazione deve essere effettuata da un professionista.

Per l'installazione occorre rivolgersi esclusivamente a uno specialista qualificato.

PANASONIC NON ACCETTA ALCUNA RESPONSABILITÀ PER EVENTUALI DANNI A COSE O LESIONI, ANCHE MORTALI, DERIVANTI DA UNA INSTALLAZIONE O DA UN UTILIZZO NON CORRETTI.

• Accertarsi di installare l'unità principale come indicato nelle presenti istruzioni per l'uso.
• Utilizzare le tecniche più appropriate per la struttura e i materiali presenti nel luogo di installazione.

Attenzione

• Questo sistema deve essere utilizzato solo come indicato in queste istruzioni. Il mancato rispetto delle istruzioni può portare a danni all'amplificatore e/o all'altoparlante e a generare rischi di incendio. In caso di danno o di un'improvvisa modifica delle prestazioni, consultare un tecnico qualificato.

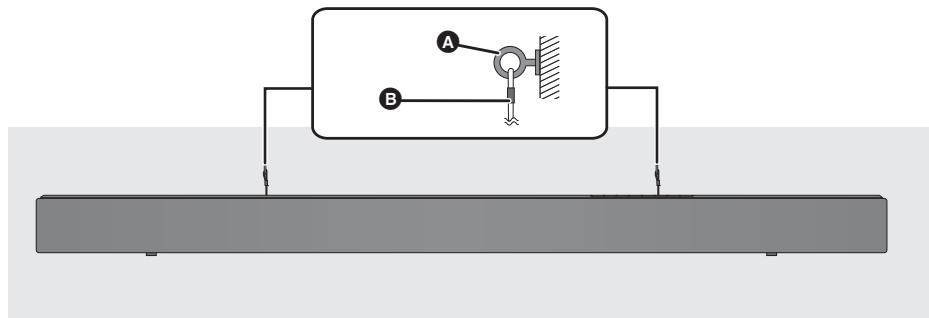

• Non cercare di attaccare l'unità principale a un muro utilizzando metodi diversi da quelli descritti in questo manuale.

• Non tenere l'unità principale con una mano ed evitare di farla cadere durante il trasporto.
• Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su di esso.

Subwoofer Attivo

Quando si trasporta il subwoofer attivo

A Non tenere il subwoofer attivo per queste aperture. Possono restare danneggiate le parti interne. B Quando si sposta il subwoofer attivo, tenerlo sempre per il fondo.

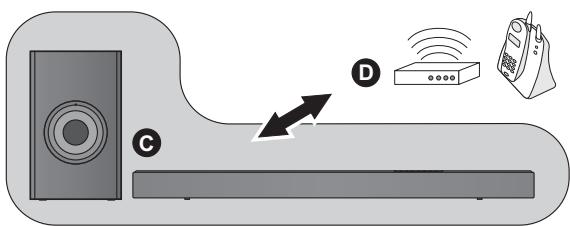

Per evitare interferenze, mantenere le seguenti distanze tra l'unità principale/subwoofer attivo e gli altri dispositivi elettronici che usano la stessa radiofrequenza (banda 2,4 GHz).

Unità principale/Subwoofer attivo Router wireless, telefoni cordless e altri dispositivi elettronici: circa 2 m

Selezione del metodo di posizionamento

Scegliere il posizionamento più adatto.

Posizionamento dell'unità principale in uno scaffale o su un tavolo

• Collocare l'unità principale su una superficie piana e orizzontale.

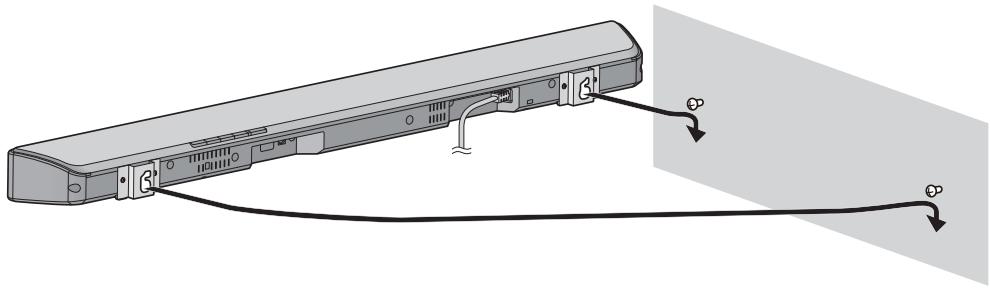

Per montare l'unità principale a parete

• Collocare l'unità principale su una superficie piana e verticale.

■ Quando si posiziona l'unità principale davanti alla TV

L'unità principale potrebbe ostacolare o interferire con i diversi sensori del televisore (sensore C.A.T.S. (Contrast Automatic Tracking System), sensore del telecomando, ecc.) e con i trasmettitori per gli occhiali 3D su un televisore compatibile con il 3D.

• Se si verifica un'interferenza, allontanare ulteriormente l'unità principale dal televisore. Se il televisore continua a non funzionare correttamente, provare a posizionare l'unità in uno scaffale o fissata a una parete.

Se il sensore del telecomando della TV è bloccato dall'unità principale.

Provare a usare il telecomando del televisore da un angolo diverso.

Posizionare il subwoofer attivo entro pochi metri dall'unità principale e in posizione orizzontale con il pannello superiore rivolto verso l'alto. Non utilizzare l'unità principale o il subwoofer attivo in un armadietto in metallo. A seconda della posizione del subwoofer attivo, l'effetto può variare. Posizionare il subwoofer attivo troppo vicino alle pareti e agli angoli può generare un eccesso di frequenze basse. Coprire le pareti e le finestre con tende spesse.

È possibile modificare la posizione del subwoofer attivo, o regolare il volume del subwoofer (⇒ 71) in modo da ottenere un effetto ottimale.

Se appaiono colori irregolari sul proprio televisore, spegnerlo per circa 30 minuti. Se il problema persiste, allontanare ulteriormente l'unità principale e il subwoofer attivo dal televisore. Tenere lontani oggetti magnetizzati. Carte, orologi magnetizzati, ecc. non devono essere troppo vicini all'unità principale e al subwoofer attivo.

Posizionamento dell'unità principale in uno scaffale o su un tavolo

Accessori aggiuntivi richiesti (disponibili in commercio)

Cordoncino anticaduta 2 - Occhielli (per l'installazione del cordoncino anticaduta) × 2

• Utilizzare viti disponibili sul mercato in grado di supportare più di 24 kg.
• Utilizzare un cordoncino che sia in grado di reggere un peso superiore a 24 kg (con un diametro di circa 1,5 mm).

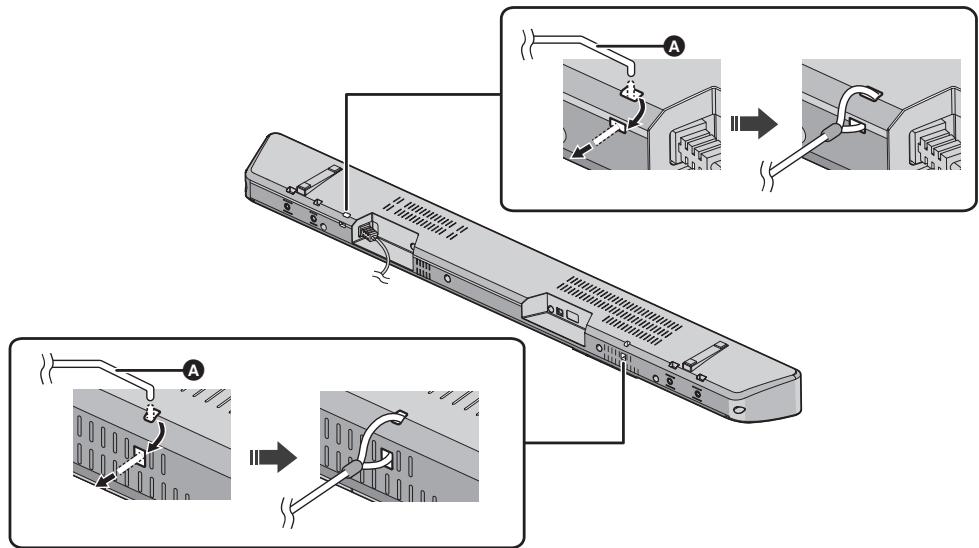

Collegare il cordoncino all'unità principale.

A Cavo*

※ Se non è possibile far passare il cavo attraverso i fori, provare a piegarlo, a circa 5 mm di distanza dall'estremità, ad un angolo di 45° (come illustrato sopra).

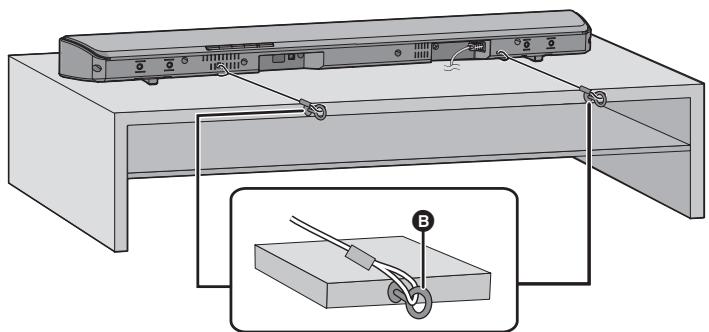

Mettere l'unità principale nella posizione desiderata e attaccare ciascun cavo allo scaffale o al tavolo.

• Accertarsi che il gioco del cordoncino sia minimo. Non appoggiare l'unità principale contro il televisore o la parete.

3 Occhiello

• Fissare in una posizione in grado di supportare altri 24kg .
• A seconda della posizione dell'unità principale, il posizionamento dell'occhiello potrebbe variare.

Per montare l'unità principale a parete

L'unità principale può essere fissata a una parete utilizzando le apposite staffe in dotazione, ecc.

Accertarsi che la vite utilizzata e la parete siano sufficientemente robuste da sostenere un peso di almeno 24kg .

Le viti e altre parti non sono incluse nella confezione poiché il tipo e le dimensioni variano a seconda dell'installazione.

• Per ulteriori informazioni sulle viti necessarie vedere il passaggio 3.
• Come misura di sicurezza secondaria, ricordarsi di installare il cordoncino anticaduta.

Accessori forniti

2 Staffa per l'installazione a parete	4 Viti

Accessori aggiuntivi richiesti (disponibili in commercio)

Viti per installazione a parete Cordoncino anticaduta. 2 - Occhielli (per l'installazione del cordoncino anticaduta)

• Utilizzare un cordoncino che sia in grado di reggere un peso superiore a 24kg (con un diametro di circa 1,5mm ).

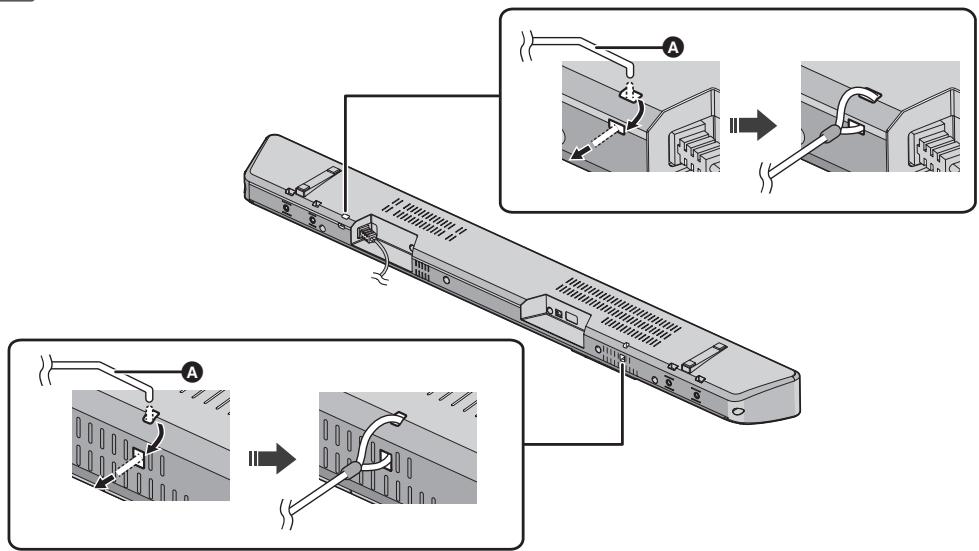

Collegare il cordoncino all'unità principale.

A Cavo*

※ Se non è possibile far passare il cavo attraverso i fori, provare a piegarlo, a circa 5 mm di distanza dall'estremità, ad un angolo di 45° (come illustrato sopra).

Montare le staffe per l'installazione a muro sull'unità principale.

A Staffa per l'installazione a parete (in dotazione) B Vite (in dotazione)

Inserire una vite all'interno del muro.

• Utilizzare le indicazioni che seguono per identificare le posizioni delle viti sulla parete.
• Lasciare almeno 100 mm di spazio sopra l'unità principale per avere spazio sufficiente per l'inserimento dell'unità principale. Utilizzare una livella per garantire che le posizioni dei fori di fissaggio si trovino sullo stesso piano.

Almeno 30 mm D Ø 4,0 mm E Ø 7,0 mm a Ø 9,4 mm F Parete o pilastro 6 2,5 mm a 3,5 mm

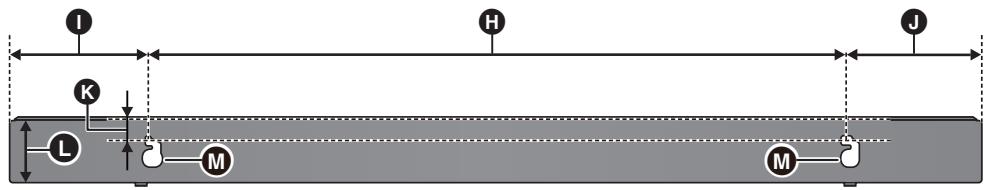

Vista frontale (immagine semi-trasparente)

616 mm

1 118 mm

118 mm

K 28 mm

60,5 mm

M Foro per montaggio a muro

Sì	NO
· Spostare il diffusore in modo che la vite sia in quella posizione.	· In quella posizione, è probabile che il diffusoreURTà se viene spostato a sinistra o a destra.

Fissare il cavo al muro.

• Accertarsi che il gioco del cordoncino sia minimo.

A Occhiello Cavo

Punto 3 Concessioni wireless

Connessione wireless subwoofer attivo

Preparativi

• Accendere l'unità principale.

Verificare che il collegamento wireless sia attivo.

L'indicatore WIRELESS LINK si accende

Acceso:

Il collegamento wireless è attivo.

Spento:

Il collegamento wireless non è attivo.

Lampeggiante:

Il subwoofer attivo sta cercando di attivare un collegamento wireless con l'unità principale.

• Il collegamento wireless sarà attivo quando l'unità principale e il subwoofer attivo sono entrambi accesi.
• Il pulsante I/D SET viene utilizzato solo quando l'unità principale non è accoppiata al subwoofer attivo. (⇒ 76)

Connessione Bluetooth®

Usando la connessione Bluetooth®, è possibile ascoltare l'audio dal dispositivo audio Bluetooth® in modalità wireless.

• Consultare le istruzioni per l'uso del dispositivo Bluetooth® per ulteriori istruzioni su come collegare un dispositivo Bluetooth®.

Preparativi

• Attivare la funzionalità Bluetooth® del dispositivo e posizionare il dispositivo vicino all'unità principale.

Accoppiamento

Premere [ -PAIRING] per selezionare “ ”.

• Se l'indicatore " B " inizia a lampeggiare velocemente, andare al passaggio 3.

Tenere premuto [ -PAIRING] sino a che l'indicatore " " lampeggia velocemente.

• Se l'indicatore " " lampeggia lentamente, ripetere il passaggio 2.

Selezionare "SC-HTB688", "SC-HTB494" o "SC-HTB488" dal menu Bluetooth® del dispositivo Bluetooth®.

• È possibile che l'indirizzo MAC (ad es. 6C:5A:B5:B3:1D:0F) venga visualizzato prima di "SC-HTB688", "SC-HTB494" o "SC-HTB488".
• Se viene richiesta la passkey sul dispositivo Bluetooth®, immettere "0000" o "1234".
• Una volta che il dispositivo Bluetooth è collegato, l'indicatore " ® smette di lampeggiare e rimane acceso.

• È possibile registrare fino a 8 dispositivi con lo stesso sistema. Se viene registrato un nono dispositivo, il dispositivo non utilizzato da più tempo viene sostituito.

Connessione di un dispositivo Bluetooth® accoppiato

Premere [ -PAIRING] per selezionare "

• Se si accende l'indicatore " ", un dispositivo Bluetooth è già connesso a questo sistema. Disconnetterlo. (⇒Rimuovere)

Selezionare "SC-HTB688", "SC-HTB494" o "SC-HTB488" dal menu Bluetooth® del dispositivo Bluetooth®.

Disconnessione di un dispositivo Bluetooth®

Tenere premuto [ -PAIRING] fino a che l'indicatore " ®" lampeggia lentamente.

• Quando come sorgente è selezionato " 🚤 ", il sistema tenterà automaticamente di connettersi all'ultimo dispositivo Bluetooth® connesso. Se il tentativo di connessione non riesce, tentare nuovamente di stabilire una connessione.
• Il dispositivo Bluetooth® verrà scollegato se è selezionata una sorgente audio diversa (ad esempio "HDMI (ARC)").
• Questo sistema può essere collegato con un solo dispositivo alla volta.

Utilizzo di questo sistema

• L'impostazione predefinita è sottolineata. Salvo diversa indicazione, le impostazioni modificate verranno mantenute fino a quando non vengono cambiate nuovamente.

Preparativi

• Accendere la TV e/o il dispositivo collegato.

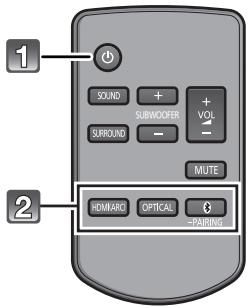

Premere [ ] per accendere l'unità principale.

Selezionare la sorgente.

Unità principale

Premere	Per selezionare
[INPUT]	"HDMI (ARC)" → "OPTICAL" ↑- "Bluetooth®) ←
[ -PAIRING]	" " (Bluetooth®)

Telecomando

Premere	Per selezionare
[HDMI (ARC)]	"HDMI (ARC)"
[OPTICAL]	"OPTICAL"
[® -PAIRING]	"® " (Bluetooth®)

• Questo telecomando non può essere utilizzato per controllare le operazioni dei dispositivi collegati.

■ Quando come sorgente è selezionato "

Sul dispositivo Bluetooth®:

Selezionare questa unità come sorgente di output del dispositivo Bluetooth® connesso ed avviare la riproduzione.

■ Quando come sorgente è selezionato "OPTICAL"

Sulla TV e il dispositivo collegato:

Selezionare l'input della TV per questo sistema ed avviare la riproduzione sul dispositivo collegato.

Per regolare il volume di questo sistema

Premere [+VOL - ]

• Livello del volume: da 0 a 100. Gli indicatori scorrono ogni volta che viene regolato il volume.
• Gli indicatori non lampeggiano quando è stato raggiunto il massimo o il minimo.

Per regolare il livello del subwoofer

1 Premere [+ SUBWOOFER] o [SUBWOOFER -] per visualizzare il livello corrente. 2 Quando viene visualizzato il livello: premere [+ SUBWOOFER] o [SUBWOOFER -] per regolare il livello.

Indicazione				Livello dell'effetto
	5	Più alto
		4
		3
		2
		1	Più basso

Per selezionare la modalità audio

Premere [SOUND].

Modalità audio
STANDARD	Ottimale per fictione programmi comici.
MUSIC	Migliora l'audio di strumenti musicali e canzoni.
CINEMA	Produce un suono tridimensionale adatto ai film.
NEWS	Rende più chiara la voce nei programmi giornalistici e di commento sportivo.
VOICE	Migliora la chiarezza quando si ascoltano voci di persona.

Per impostare la modalità Surround

È possibile abilitare/disabilitare l'effetto surround. Premere [SURROUND].

• Per annullare, premere nuovamente il tasto.

Mettere la sordina

Premere [MUTE].

• Durante il muting, gli indicatori della modalità audio lampeggiano contemporaneamente.
• Per annullare, premere nuovamente il pulsante o regolare il volume.
• La sordina viene annullata se si spegne questa unità.

Se questo sistema non funziona come previsto o l'audio è anomalo, riportando le impostazioni ai valori predefiniti in fabbrica si potrebbe risolvere il problema. (⇒ 74) - Se gli altoparlanti della TV emettono suono, ridurre il volume della TV al minimo.

Operazioni avanzate

• L'impostazione predefinita è sottolineata. Salvo diversa indicazione, le impostazioni modificate verranno mantenute fino a quando non vengono cambiate nuovamente.

Doppio audio

Imposta la modalità preferita per i canali audio quando il segnale ricevuto da quel sistema ha due modalità audio.

Tenere premuto [MUTE] per più di 4 secondi.

A seconda della modalità audio, l'indicatore lampeggia come indicato di seguito.

Modalità audio	Indicatore
Principale	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Secondario	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Principale +Secondario	STANDARD	MUSIC	CINEMA	NEWS	VOICE

• Questo effetto è disponibile solo se è impostato "Bitstream" per l'audio in uscita dal televisore o dal decoder e se nella sorgente audio è disponibile "Dolby Dual Mono".
• L'indicatore per l'impostazione selezionata lampeggia per 5 secondi e quindi l'unità esce dalla modalità di impostazione.

Formato audio

Consente di visualizzare il formato audio corrente.

Tenere premuto [SOUND] per più di 4 secondi.

A seconda del formato audio, l'indicatore lampeggia come indicato di seguito.

Formato audio	Indicatore
Dolby Digital	STANDARD	MUSIC	CINEMA	NEWS	VOICE
DTS®	STANDARD	MUSIC	CINEMA	NEWS	VOICE
PCM	STANDARD	MUSIC	CINEMA	NEWS	VOICE

• L'indicatore per l'impostazione selezionata lampeggia per 5 secondi e quindi l'unità esce dalla modalità di impostazione.
• Gli indicatori potrebbero funzionare in modo diverso se l'unità principale rileva un formato audio non supportato dal televisore collegato.

• Il formato audio non è indicato quando "®" è selezionato come origine.

Spegnimento automatico

L'unità principale si spegne automaticamente in mancanza di audio in ingresso e se non risulta utilizzata da circa 20 minuti.

Tenere premuto [HDMI (ARC)] per più di 4 secondi per selezionare la modalità.

A seconda della modalità, l'indicatore lampeggia come indicato di seguito.

Modalità	Indicatore
Acceso	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Spento	STANDARD	MUSIC	CINEMA	NEWS	VOICE

L'indicatore per l'impostazione selezionata lampeggia per 5 secondi e quando l'unità esce alla modalità di impostazione. - L'impostazione si mantiene fino al nuovo utilizzo.

Standby Bluetooth®

Questa funzione consente di collegare un dispositivo Bluetooth® accoppiato quando l'unità principale si trovava in modalità standby.

Tenere premuto [OPTICAL] per più di 4 secondi per selezionare la modalità.

A seconda della modalità, l'indicatore lampeggia come indicato di seguito.

Modalità	Indicatore
Acceso	STANDARD	MUSIC	CINEMA	NEWS VOICE
Spento	STANDARD	MUSIC	CINEMA NEWS VOICE

L'indicatore per l'impostazione selezionata lampeggia per 5 secondi e quindi l'unità esce alla modalità di impostazione. - L'impostazione si mantiene fino al nuovo utilizzo. - Se il cavo di alimentazione CA è staccato, la funzione Bluetooth® potrebbe non funzionare. Effettuare nuovamente l'impostazione.

Modalità Riduzione luminosità

È possibile disattivare la modalità riduzione luminosità e mantenere la luminosità degli indicatori a LED.

Tenere premuto [SURROUND] per più di 4 secondi per disattivare la modalità.

L'indicatore della condizione corrente diventerà più luminoso. - L'impostazione si mantiene fino al nuovo utilizzo. - L'impostazione predefinita di questa funzione è ON.

• Per attivare la modalità riduzione luminosità, ripetere l'operazione precedente. Dopo aver effettuato l'operazione, la luminosità dell'indicatore della condizione corrente verrà ridotta.

Limitazione volume

Se il volume ridotto disturba ogni volta che si accende l'unità principale, ad esempio, è possibile disattivare questa funzione come segue:

A seconda della modalità, l'indicatore lampeggia come indicato di seguito.

Modalità	Indicatore
Acceso	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Spento	STANDARD	MUSIC	CINEMA	NEWS	VOICE

• Per attivare Limitazione Volume, ripetere l'operazione precedente.

Codice del telecomando

Quando altri dispositivi Panasonic rispondono al telecomando di questo sistema, modificare il codice del telecomando su questo sistema e sul telecomando.

Preparativi

• Spegnere tutti gli altri prodotti Panasonic.
• Accendere l'unità principale.

Per impostare il codice su 2

1 Puntare il telecomando verso il sensore del segnale del telecomando dell'unità principale. 2 Tenere premuto [SOUND] e [-PAIRING] sul telecomando per più di 4 secondi.

A seconda della modalità, l'indicatore lampeggia come indicato di seguito.

Codice	Indicatore
Codice 1	STANDARD	MUSIC	CINEMA	NEWS VOICE
Codice 2	STANDARD	MUSIC	CINEMA NEWS VOICE

• Per selezionare il codice 1, tenere premuto [SOUND] e [OPTICAL] per più di 4 secondi.

"HDMI CEC"

Questa unità supporta la funzione "HDMI CEC" (Consumer Electronics Control).

Per ulteriori informazioni consultare le istruzioni per l'uso dell'apparecchio collegato.

Preparativi

Accertarsi che il collegamento HDMI sia stato effettuato. (⇒ 61, 62)

Power on link

Quando il televisore viene acceso, anche l'unità principale si accende automaticamente. (Questa funzione non è disponibile quando la sorgente è OPTICAL o Bluetooth®.)

Power off link

Quando il televisore viene spento, anche l'unità principale si spegne automaticamente. (Questa funzione non è disponibile quando la sorgente è OPTICAL o Bluetooth®.)

Regolazione volume

È possibile controllare l'impostazione del volume di questo sistema usando il pulsante volume o mute sul telecomando del televisore.

Se si passa dai diffusori dell'unità principale a quelli del televisore, i diffusori dell'unità principale vengono disattivati. Il muting verrà annullato selezionando nuovamente i diffusori dell'unità principale.

Modifica diffusori

Quando si accende l'unità principale, si passerà automaticamente dai diffusori del televisore a quelli dell'unità principale.

Quando si spegne l'unità principale, si passerà automaticamente dai diffusori dell'unità principale a quelli del televisore.

• Non si garantisce il funzionamento con tutti i dispositivi HDMI CEC.

Risoluzione dei problemi

Prima di chiamare l'assistenza, effettuare i controlli seguenti. Se vi sono dei dubbi su alcuni punti o se le soluzioni suggerite nella seguente guida non risolvono il problema, consultare il rivenditore per ulteriori istruzioni.

Per ripristinare le impostazioni predefinite di fabbrica.

Mentre l'unità principale è accesa, tenere premuto [D/ I] sull'unità principale per 4 secondi.

(Tutti gli indicatori lampeggiano sino a che il sistema si riavvia)

Se questo sistema non funziona come previsto, riportando le impostazioni ai valori predefiniti in fabbrica si potrebbe risolvere il problema.

• Il codice del telecomando ritornerà al codice 1 quando questo sistema viene resettato ai valori di fabbrica. Per modificare il codice del telecomando, vedere pagina 73.

Funzionamento generale

Assenza di corrente.

• Dopo aver collegato il cavo di alimentazione CA, attendere circa 10 secondi prima di accendere l'unità.
• Scollegare il cavo di alimentazione CA per 10 secondi prima di ricollegarlo.
• Dopo aver acceso l'unità principale, se l'unità principale si spegne immediatamente, staccare il cavo di alimentazione CA e consultare il proprio rivenditore.
• Quando si accende il televisore, se l'unità principale non si accende (HDMI CEC), accenderla manualmente.

Il telecomando non funziona correttamente.

• La batteria è esaurita. Sostituirla con una nuova. (⇒ 60)
• È possibile che non sia stata rimossa la pellicola isolante. Rimuovere la pellicola isolante. (⇒ 60)
• Potrebbe rendersi nuovamente necessaria l'impostazione del codice del telecomando dopo la sostituzione della batteria. (⇒ 73) Utilizzare il telecomando alla distanza corretta. (⇒ 60)

L'unità principale passa automaticamente in modalità standby.

"Spegnimento automatico" è attivo.

L'unità principale passa automaticamente in modalità standby in assenza di segnali in ingresso e quando non viene effettuata alcuna operazione per circa 20 minuti.

Consultare pagina 73 per disattivare questa funzione.

Le operazioni relative a HDMI CEC non funzionano più correttamente.

• Controllare l'impostazione sui dispositivi collegati.
• Attivare la funzione HDMI CEC sui dispositivi collegati.
• Selezionare questo sistema come diffusore nel menu HDMI CEC del televisore.
• Quando si cambiano i collegamenti HDMI, dopo una mancanza di corrente o dopo che il cavo di alimentazione CA è stato scollegato, le operazioni HDMI CEC potrebbero non funzionare correttamente. —Accendere tutti i dispositivi collegati al televisore tramite un cavo HDMI, quindi accendere il televisore.
• Disattivare le impostazioni HDMI CEC del televisore e riattivarle. Per ulteriori informazioni, vedere le istruzioni per l'uso del televisore. -Quando l'unità principale e il televisore sono collegati con un cavo HDMI, accendere il televisore e quindi scollegare il cavo di alimentazione CA dell'unità principale e ricollegarlo.

Bluetooth®

Non è possibile effettuare la connessione.

Verificare lo stato del dispositivo Bluetooth®.

Il dispositivo non può essere collegato.

• L'accoppiamento del dispositivo non è riuscito o la registrazione è stata sostituita. Ritentare l'accoppiamento del dispositivo. (⇒ 70)
• Questo sistema potrebbe essere connesso ad un dispositivo diverso. Scollegare l'altro dispositivo e provare nuovamente ad accoppiare il dispositivo.

Il dispositivo è connesso ma non è possibile ascoltare l'audio attraverso questo sistema.

Per alcuni dispositivi con Bluetooth® incorporato, è necessario impostare l'output audio manualmente su "SC-HTB688", "SC-HTB494" o "SC-HTB488". Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo.

L'audio si interrompe.

• Il dispositivo è fuori dal range di comunicazione di 10 m. Portare il dispositivo Bluetooth® più vicino all'unità principale.
• Rimuovere eventuali ostacoli tra l'unità principale e il dispositivo.
• Altri dispositivi che usano la banda di frequenza di 2,4 GHz (wireless router, microonde, telefoni cordless, ecc.) stanno interferendo. Portare il dispositivo Bluetooth® più vicino all'unità principale e distanziarlo dagli altri dispositivi.

Se quanto indicato sopra non risolve il problema, è possibile risolverlo ricollegando questa unità al dispositivo Bluetooth®. (⇒ 70)

Audio

Mancata riproduzione (o immagine).

• Disattivazione della sordina. (⇒ 72)
• Controllare le connessioni agli altri dispositivi. (⇒ 61, 62)
• Accertarsi che il segnale audio ricevuto sia compatibile con l'unità. (⇒ 78)
• Spegnere e riaccendere quest'unità.
• Se l'unità principale è collegata al televisore con un solo cavo HDMI, assicurarsi che il terminale HDMI del televisore sia indicato come "HDMI (ARC)". In caso contrario, utilizzare il cavo audio digitale a fibre ottiche. (⇒ 61, 62)
• Se i collegamenti sono corretti, potrebbe esserci un problema con i cavi. Ricollegare utilizzando cavi diversi.
• Controllare le impostazioni di trasmissione dell'audio sul dispositivo collegato.

Non è possibile passare dall'audio principale a quello secondario quando si utilizza il doppio audio.

Se l'audio ricevuto dal dispositivo collegato non è in formato "Dolby Dual Mono" o l'impostazione di emissione non è "Bitstream", non è possibile cambiare l'impostazione da questo impianto. Cambiare l'impostazione sul dispositivo collegato.

Il volume si abbassa quando si accende l'unità principale.

"Limitazione volume" è attivo.

Se l'unità principale viene spenta con l'impostazione del volume oltre il valore centrale (50), l'unità principale ridurrà automaticamente il volume al valore centrale (50) quando viene accesa. (⇒ 73).

Il suono è ritardato rispetto all'immagine.

A seconda del televisore, quando questa unità è collegata ad esso tramite Bluetooth®, l'audio emesso da questa unità può essere ritardato rispetto all'immagine del televisore. Collegare questa unità al televisore con un cavo HDMI/cavo audio digitale ottico. (⇒ 61, 62)

Non è presente alcun segnale audio. L'unità principale si spegne automaticamente. (Quando l'unità principale rileva un problema, si attiva una protezione di sicurezza e l'unità principale passa automaticamente in modalità standby.)

• Si è verificato un problema con l'amplificatore.
• Il volume è eccessivamente alto? In tal caso, abbassarlo.
• L'unità è esposta a temperature estremamente alte? In tal caso, portarla in un luogo più freddo, attendere alcuni secondi quindi riaccenderla. L'indicatore "SURROUND" continua a lampeggiare?

In questo caso, la temperatura di questa unità è elevata. Attendere sino a che la temperatura si abbassa e il lampeggio si arresta.

Se il problema persiste, verificare lo stato dell'indicatore, spegnere il sistema, staccare il cavo di alimentazione CA e consultare il proprio rivenditore. Accertarsi di ricordare lo stato dell'indicatore ed informare il rivenditore.

Subwoofer attivo

Assenza di corrente.

Accertarsi che il cavo di alimentazione CA del subwoofer attivo sia collegato correttamente.

Il subwoofer si spegne immediatamente dopo l'accensione.

Scollegare il cavo di alimentazione CA e consultare il rivenditore.

Il subwoofer non emette alcun suono.

• Controllare che il subwoofer attivo sia acceso.
• Controllare che l'indicatore WIRELESS LINK si accenda. (⇒ 70)

L'indicatore WIRELESS LINK non si accende.

Non vi è alcun collegamento tra l'unità principale e il subwoofer attivo.

Controllare che l'unità principale sia accesa.

• Il subwoofer attivo e l'unità principale potrebbero non essere connessi correttamente. Provare la seguente operazione (connessione wireless).

① Accendere l'unità principale. ② Tenere premuto [I/D SET] sulla parte posteriore del subwoofer attivo per più di 3 secondi. (L'indicatore del collegamento wireless lampeggia.) ③ Premere in sequenza [MUTE], [SOUND], [MUTE], [HDMI (ARC)]*.

• Entro 3 sec.

(" ", gli indicatori "OPTICAL" e "HDMI (ARC)" lampeggiano a rotazione sull'unità principale.)

Quando l'accoppiamento wireless è stato completato con successo, gli indicatori “●”, “OPTICAL” e “HDMI (ARC)” si spengono.

Consultare il proprio rivenditore se il problema persiste.

Cura dell'unità

Pulire questo sistema con un panno asciutto e morbido.

• Quando l'unità è molto sporca, pulirla prima con un panno inumidito e ben strizzato, e poi con un panno asciutto.
• Quando si puliscono gli altoparlanti, utilizzare un panno fine. Non utilizzare fazzoletti o altri materiali (asciugamani, ecc.) che possano lasciare residui. Piccoli residui potrebbero rimanere incastrati all'interno della copertura dell'altoparlante.
• Non utilizzare mai alcol, diluente o benzina per pulire questo sistema.
• Prima di utilizzare panni chimici, leggere con attenzione le istruzioni allegate al panno.

- Quando si smaltisce o si cede questo sistema

L'unità principale potrebbe mantenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede l'unità principale, seguire la procedura indicata per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente. (⇒ 74 "Per ripristinare le impostazioni predefinite di fabbrica.")

• Nella memoria dell'unità principale può essere registrato lo storico delle operazioni effettuate.

Licenze

Dolby, Dolby Audio e il simbolo della doppia D sono marchi di Dolby Laboratories.

Per i brevetti DTS, visitare http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il relativo simbolo, e DTS e il simbolo insieme sono marchi registrati, e DTS Digital Surround è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing, LLC negli Stati Uniti e in altri Paesi.

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi registrati e nomi di marchi sono di proprietà dei rispettivi proprietari.

Illuminazione degli indicatori

Gli indicatori indicano la condizione del sistema lampeggiando. In condizioni operative normali, gli indicatori si comportano come illustrato di seguito. Non indicano un problema.

Indicatore

Descrizione

L'indicatore lampeggia per 5 sec.

• Quando l'impostazione è attiva ("Spegnimento automatico", "Standby Bluetooth®" e "Limitazione volume") (⇒ 73)
• Quando il formato audio è Dolby Digital (⇒ 72)

L'indicatore lampeggia per 5 sec.

• Quando l'impostazione è inattiva ("Spegnimento automatico", "Standby Bluetooth®" e "Limitazione volume") (⇒ 73)
• Quando il formato audio è PCM (⇒ 72)

L'indicatore lampeggia per 5 sec.

• Quando il formato audio è DTS® (⇒ 72)

L'indicatore lampeggia per 10 sec. - Quando il telecomando è codice 1 (⇒ 73) L'indicatore lampeggia per 5 sec. - Quando il doppio audio è principale (⇒ 72)

L'indicatore lampeggia per 5 sec.

• Quando il doppio audio è secondario (⇒ 72)

Gli indicatori lampeggiano per 5 sec.

• Quando il doppio audio è principale+secondario (⇒ 72)

Gli indicatori lampeggiano per 10 sec.

• Quando il telecomando è codice 2 (⇒ 73)

Gli indicatori lampeggiano sino a che il sistema si riavvia.

• Quando viene resettata l'unità principale (⇒ 74)

Gli indicatori lampeggiano in continuazione.

• Quando l'audio è disattivato (⇒ 72)

Gli indicatori lampeggiano 10 volte.

• Quando il subwoofer attivo non è riuscito a collegarsi (⇒ 76)

L'indicatore Bluetooth® lampeggia velocemente.

• Quando l'unità principale è pronta per la connessione (⇒ 70) L'indicatore Bluetooth® lampeggia lentamente.
• Quando l'unità principale è in attesa della connessione (⇒ 70) Si accende l'indicatore Bluetooth®.
• Quando l'unità principale è collegata con un dispositivo Bluetooth® (⇒ 70)

Informazioni su Bluetooth®

Panasonic non è responsabile per la perdita di dati e/o informazioni durante una trasmissione wireless.

Banda di frequenza utilizzata

Questo sistema usa la banda di frequenza 2,4 GHz.

Certificazione del dispositivo

• Questo sistema rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.
• In alcuni paesi la legge punisce le seguenti azioni:
• Disassemblaggio o modifica dell'unità.
• Rimozione delle indicazioni delle specifiche.

■ Restrizioni d'uso

• Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di tecnologia Bluetooth®.
• Tutti i dispositivi devono rispettare gli standard di Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, quello potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/o delle impostazioni, la sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L'unità non è in grado di trasmettere dati ad un dispositivo Bluetooth®.

Range di utilizzo

Usare questo dispositivo ad una distanza massima di 10 m. La distanza può diminuire a seconda dell'ambiente, di ostacoli o di interferenze.

Interferenza da altri dispositivi

• Questo sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se l'unità principale è posizionata troppo vicina ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.
• Questo sistema potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

Uso previsto

• Questo sistema è predisposto per un normale impiego di tipo generale.
• Non usare questo sistema vicino ad un impianto o in un ambiente soggetti a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc.).

Caratteristiche tecniche

SEZIONE AMPLIFICATORE

Potenza RMS in uscita: Modalità Dolby Digital

HTB688

Canale anteriore (canale L, R) 60 W per canale (6 Ω), 1 kHz, 10% THD

Canale centrale (canale C) 60 W per canale (6 Ω), 1 kHz, 10% THD

Canale subwoofer 120 W per canale (3 Ω), 100 Hz, 10% THD

Potenza RMS totale in modalità Dolby Digital 300 W

HTB494 HTB488

Canale anteriore (canale L, R) 50 W per canale (6 Ω), 1 kHz, 10% THD

Canale subwoofer 100 W per canale (3 Ω), 100 Hz, 10% THD

Potenza RMS totale in modalità Dolby Digital 200 W

SEZIONE TERMINALI

Uscita HDMI (ARC)

Connettore di uscita

Tipo A (19 pin)

Ingresso audio digitale

1

Input ottico digitale

Terminale ottico

Frequenza di campionamento

Solo per uso di servizio.

Consumo energetico

HTB688

Unità principale 30 W

Subwoofer attivo 20 W

HTB494 HTB488

Unità principale 19 W

Subwoofer attivo 18 W

In stand-by

Unità principale

Quando Bluetooth® standby non è attivo: circa 0,5 W

Quando Bluetooth® standby è attivo: circa 2 W

Quando tutte le porte della rete cablata sono collegate e tutte le reti wireless sono attive in standby rete:

HTB688: circa 6,2 W

HTB494 HTB488: circa 5,1 W

Subwoofer attivo

HTB688

Quando il wireless è attivo in standby rete Circa 3 W

HTB494 HTB488

Quando il wireless è attivo in standby rete Circa 2,3 W

Alimentazione CA 220 V a 240 V, 50 Hz

Configurazione per la collocazione su un cavolo 853 mm×60,5 mm×90 mm

Configurazione per il montaggio a muro 853 mm×60,5 mm×111 mm

Subwoofer attivo 185 mm×303 mm×337 mm

Peso

Unità principale

HTB688

Configurazione per la collocazione su un ravolo

Circa 2,3 kg

Configurazione per il montaggio a muro Circa 2,4 kg

HTB494 HTB488

Configurazione per la collocazione su un tavolo Circa 1,9 kg

Configurazione per il montaggio a muro Circa 2,0 kg

Subwoofer attivo Circa 4,8 kg

Intervallo temperature di funzionamento

0 °C a + 40 °C

Gamma di umidità tollerata

da 20% a 80% di umidità relativa (senza condensa)

SEZIONE DIFFUSORI

Diffusore anteriore (Incorporato) Gamma completa

4,5×12 cm (a cono)×1/ch.

Diffusore centrale (Incorporato) HTB688 Gamma completa

4,5×12 cm (a cono) × 1

Subwoofer attivo Woofer

a cono da 16 cm × 1

SEZIONE WIRELESS

Modulo wireless

Gamma di frequenza

da 2404 MHz a 2478 MHz

Potenza massima RF

-0.09 dBm

Numero di canali

38

SEZIONE Bluetooth®

Versione

Bluetooth® Ver.4.0

Classe

Classe 2

Profili supportati

A2DP

Banda di frequenza

da 2402 MHz a 2480 MHz

Potenza massima RF

7,1 dBm

Distanza operativa

10 m senza ostacoli

• Le specifiche sono soggette a modifica senza preavviso.
• Il peso e le dimensioni indicati sono approssimativi. Distorsione armonica totale misurata con analizzatore di spettro digitale.
