Marque	OK
Modèle	OAC 701
Type de produit	Climatisation mobile monobloc
Dimensions (L x P x H)	45 x 35 x 75 cm
Poids net	25 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance de refroidissement	9000 BTU/h (2.6 kW)
Classe énergétique	A
Fonctions principales	Refroidissement, déshumidification, ventilation
Niveau sonore	65 dB(A)
Capacité du réservoir d'évacuation	1.5 L (évacuation continue possible)
Dimensions du conduit d'évacuation	15 cm de diamètre, 1.5 m de longueur
Type de filtre	Filtre à air lavable
Entretien et nettoyage	Nettoyer le filtre à air toutes les 2 semaines et avant chaque saison d'utilisation
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de dysfonctionnement
Pièces détachées	Filtre à air, télécommande, tuyau d'évacuation, adaptateur de fenêtre
Réparabilité	Indice de réparabilité : 6.5/10 (pièces disponibles)
Accessoires inclus	Télécommande, kit d'installation fenêtre, tuyau d'évacuation
Garantie	2 ans

FOIRE AUX QUESTIONS - OAC 701 OK

Comment installer le climatiseur OK OAC 701 ?

Placez l'appareil près d'une fenêtre ou d'une porte, dépliez le conduit d'évacuation et fixez-le à la sortie d'air chaud. Branchez l'appareil et réglez la température souhaitée. Consultez la notice pour plus de détails.

Quel est le niveau sonore du OAC 701 ?

Le niveau sonore est d'environ 65 dB(A) en fonctionnement maximal, ce qui est comparable à une conversation normale.

Comment nettoyer le filtre à air ?

Éteignez l'appareil, ouvrez la grille d'accès, retirez le filtre et nettoyez-le à l'eau tiède savonneuse. Laissez sécher complètement avant de le remettre en place.

Quelle est la puissance de refroidissement ?

La puissance est de 9000 BTU/h (2.6 kW), ce qui convient à une pièce d'environ 25 m².

Le climatiseur consomme-t-il beaucoup d'électricité ?

La consommation électrique est d'environ 900 W en mode refroidissement. Utilisez la classe énergétique A pour une meilleure efficacité.

Puis-je utiliser le OAC 701 sans évacuation extérieure ?

Non, l'appareil doit évacuer l'air chaud à l'extérieur via le conduit fourni pour fonctionner correctement.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la prise électrique et le câble d'alimentation. Assurez-vous que le réservoir d'eau n'est pas plein et que le filtre est propre. Réessayez après quelques minutes.

Comment utiliser la fonction déshumidificateur ?

Appuyez sur le bouton MODE jusqu'à sélectionner le mode 'Sec' (Dry). L'appareil extraira l'humidité de l'air sans refroidir excessivement.

Quels accessoires sont inclus avec le climatiseur ?

L'emballage contient l'unité principale, la télécommande, le tuyau d'évacuation, le kit d'installation fenêtre et le manuel d'utilisation.

Où puis-je acheter des pièces de rechange pour le OAC 701 ?

Les pièces détachées comme le filtre et la télécommande sont disponibles auprès du service après-vente OK ou sur les sites de pièces détachées agréés.

MODE D'EMPLOI OAC 701 OK

1. Danger d'électrocution ! Ne tentez pas de réparer l'appareil par vous-même. En cas de dysfonctionnement, les réparations doivent être effectuées uniquement par du personnel qualifié.

2. Avertissement ! Risque de blessures ! Pendant le fonctionnement de l'appareil, gardez mains, cheveux, vêtements et ustensiles à l'écart des orifices d'aération afin d'éviter toutes blessures et d'endommager l'appareil.

3. Avant de raccorder l'appareil à la source d'alimentation, assurez-vous que la tension de la source d'alimentation et le courant nominal correspondent aux spécifications d'alimentation figurant sur la plaque signalétique de l'appareil.

4. Avertissement ! Ne plongez pas les composants électriques de l'appareil ni dans l'eau, ni dans tout autre liquide lors de son nettoyage ou de son utilisation. N'exposez jamais l'appareil à l'eau courante.

5. Cet appareil peut être utilisé par des enfants de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de savoir-faire sous réserve qu'elles soient sous la surveillance d'une personne ou aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers que l'appareil présente.

6. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

7. N'utilisez jamais un appareil endommagé! Si l'appareil est endommagé, débranchez-le de la prise de courant et contactez votre fournisseur.

8. Respectez l'intégralité des consignes de sécurité afin de prévenir tout dommage lié à une utilisation incorrecte ! Respectez tous les avertissements apposés sur l'appareil.

9. Nous déclinons toute responsabilité en cas de dommages résultant d'une utilisation incorrecte de cet appareil ou du non-respect de ces consignes.
10. Utilisez cet appareil exclusivement aux fins prévues. L'appareil n'est pas prévu pour une utilisation commerciale. Cet appareil est exclusivement conçu pour une utilisation domestique. N'utilisez pas l'appareil à l'extérieur ou dans votre salle de bains. Conçu pour une utilisation dans un endroit sec à l'intérieur.
11. Afin d'éviter d'endommager le cordon d'alimentation, veillez à ne pas l'écraser, le déformer ou le frotter contre des bords coupants. Maintenez-le également à l'écart de toute surface chaude et flamme nue. Acheminez le cordon de sorte que personne ne puisse tirer dessus ni s'y prendre les pieds par inadvertance.
12. En cas d'utilisation d'une rallonge, assurez-vous que sa capacité correspond à l'alimentation de l'appareil.
13. N'ouvrez en aucun cas le boîtier de l'appareil. N'insérez aucun objet étranger dans le boîtier de l'appareil.
14. Ne couvrez jamais l'appareil.
15. N'utilisez jamais d'accessoires non recommandés par le fabricant. Ceux-ci pourraient exposer l'utilisateur à des risques de sécurité ou endommager l'appareil. Utilisez uniquement des pièces et accessoires d'origine.
16. N'utilisez pas l'appareil lorsque vous avez les mains mouillées ou vous tenez sur un sol humide. Ne touchez pas la fiche d'alimentation avec les mains mouillées.
17. Maintenez l'appareil à l'écart de toute surface chaude et flamme nue. Utilisez toujours l'appareil sur une surface nivelée, stable, propre et sèche. Protégez l'appareil de la chaleur, de la poussière, des rayons du soleil, de l'humidité, des égouttements et des éclaboussures d'eau.
18. Ne posez aucun objet lourd sur l'appareil. Ne placez aucun objet à flamme nue, comme une bougie, sur l'appareil ou à proximité de celui-ci. Ne posez aucun objet rempli d'eau, comme un vase, sur l'appareil ou à proximité de celui-ci.
19. N'utilisez pas l'appareil en présence de vapeurs explosives ou inflammables.
20. Surveillez vos enfants afin de vous assurer que ceux-ci ne jouent pas avec l'appareil.
21. Ne laissez jamais l'appareil sans surveillance en cours d'utilisation.
22. Vérifiez régulièrement l'état du cordon d'alimentation et de la fiche d'alimentation afin de déceler tout dommage. En cas d'endommagement du cordon d'alimentation, veuillez en confier le remplacement au fabricant, à son service de réparation ou à une personne possédant les mêmes qualifications, afin de prévenir tous risques.
23. Ne débranchez pas la fiche d'alimentation de la prise de courant en tirant sur le cordon ; saisissez et tirez uniquement la fiche d'alimentation et n'enroulez pas le cordon d'alimentation autour de l'appareil.
24. Raccordez la fiche d'alimentation à une prise de courant facilement accessible afin de pouvoir débrancher l'appareil immédiatement en cas d'urgence. Débranchez la fiche d'alimentation de la prise de courant pour mettre l'appareil complètement hors tension. Utilisez la fiche d'alimentation comme dispositif de mise hors tension de l'appareil.
25. Débranchez la fiche d'alimentation de la prise de courant lorsque vous n'utilisez pas l'appareil et avant de procéder à son nettoyage.
26. Mettez toujours l'appareil hors tension avant de débrancher la fiche d'alimentation.
27. Mettez l'appareil hors tension avant de le déplacer.

tOutes NOs fÉLiCitAtiONs

Nous vous remercions d'avoir fait l'acquisition de ce produit ok. Veuillez lire le présent manuel attentivement et le conserver afin de pouvoir vous y référer ultérieurement.

utiLisAtiON PrÉVue

L'appareil est exclusivement conçu pour le refroidissement de l'air dans des endroits à l'intérieur. Ne l'utilisez pas à d'autres fins. Toute autre utilisation peut entraîner l'endommagement de l'appareil ou des blessures corporelles.

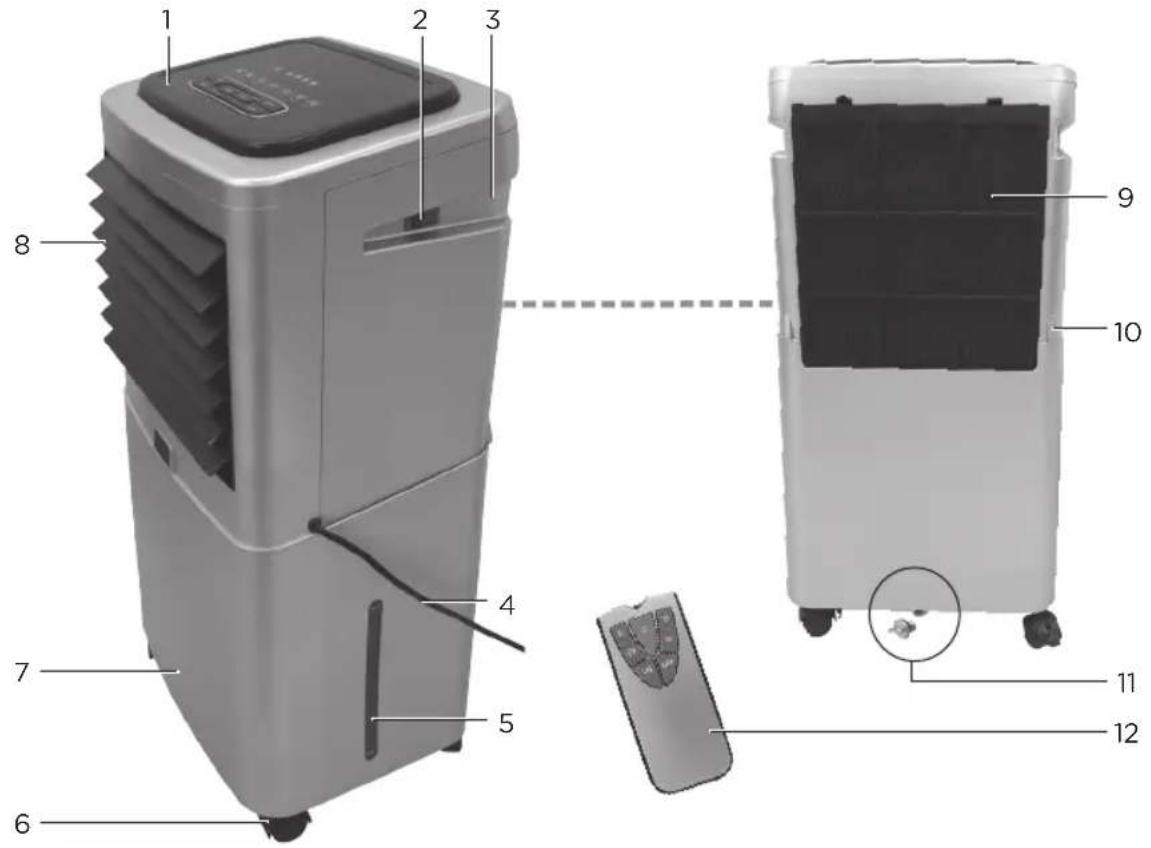

ÉLÉMeNts

Le produit peut être proposé dans des couleurs différentes.

1. Tableau utilisateur
2. Interrupteur On/off
3. Poignée
4. Cordon d'alimentation avec fiche
5. Indicateur de niveau d'eau

6. Roues pivotantes (x4)

7. Réservoir d'eau

8. Orifices d'aération
9. Filtre d'entrée d'air et couvercle du filtre
10. Levier de verrouillage
11. Sortie d'eau
12. Télécommande

ÉLÉMENTS

Touche Fonction
ON (A) Mettre en marche le ventilateur
OFF (B) Mode Standby (Veille)
○(C) Activer/Désactiver l'oscillation
≡(D)	Sélectionnez le mode ventilateurNATURE,SLEEP,NORMAL

Touche Fonction
(E)	Sélectionnez la vitesse du ventilateur LOW, MIDDLE, HIGH
(F)	Activer/Désactiver la fonction de refroidissement
(G)	Sélectionnez le cycle de service 1/2/4/8 hr

Touches de commande

Touche Fonction
ON/OFF (H) Activer le mode Ventilateur/Veille
SPEED (I)	Sélectionnez la vitesse du ventilateur LOW,MIDDLE, HIGH
TIMER (J)	Sélectionnez le cycle de service 1/2/4/8 hr

Touche Fonction
COOLER (K)	Activer/Désactiver la fonction de refroidissement
MODE (L)	Sélectionnez le mode VentilateurNATURE, SLEEP,NORMAL
SWING (M)	Activer/Désactiver l'oscillation

Éléments d'affichage

Affichage		Fonction
COOLER	(N)	Fonction de refroidissement activée
1/2/4/8 hr	(O)	Affiche le cycle de service. Si aucun des 4 voyants LED ne s'allume, l'appareil est en mode de fonctionnement continu
NATURE	(P)	Modes ventilateur(→ page 51)	Nature
SLEEP	(Q)		Veille
NORMAL	(R)		Normal
SWING	(S)	Fonction d'oscillation activée

Affichage	Fonction
FAN LOW (T)	Vitesses du ventilateur	Vitesse du ventilateur : faible
FAN MIDDLE (U)		Vitesse du ventilateur : moyenne
FAN HIGH (V)		Vitesse du ventilateur : élevée
Témoin d'alimentation (W)	S'allume en rouge en cours de fonctionnement et en mode veille

AVANT LA PREMIÈRE UTILISATION

Déballage et montage

• Retirez tous les matériaux d'emballage.
- Vérifiez que la livraison est complète et ne présente aucun dommage dû au transport. En cas de dommages ou de livraison incomplète, veuillez contacter votre revendeur.

Retirez le système de refroidissement du réservoir d'eau. Retirez la télécommande et les 4 roues du réservoir d'eau.

Tournez à fond le capuchon de la sortie d'eau dans le sens des aiguilles d'une montre pour le fermer.

Fixez toutes les 4 roues sur le réservoir d'eau. Les roues doivent se verrouiller en place.

Remplissez le réservoir d'eau avec de l'eau claire et froide sans additifs.

Le niveau de l'eau doit être au-dessus de la marque de niveau MIN et au-dessous la marque de niveau MAX.

Fonction de refroidissement :

Fixez le système de refroidissement sur le réservoir d'eau. Le tuyau doit pendre dans le réservoir d'eau.

AVANT LA PREMIÈRE UTILISATION

Assurez-vous que les 2 leviers de verrouillage qui se trouvent au dos du système de refroidissement sont fixés convenablement sur le bord du réservoir d'eau.

Insertion des piles :

Retirez le couvercle du compartiment à piles. Insérez 2 piles AAA (non comprises), en respectant la polarité correcte (+/-). Refermez le compartiment à piles.

REMARQUE

Remplacez les piles dès que la portée se réduit de manière remarquable ou lorsque le produit ne réagit plus aux commandes à partir de la télécommande.

9 10 11

Assurez-vous qu'il existe un espace suffisant autour du produit.

Sécurisez la position en verrouillant les roues (abaissez le levier).

Assurez-vous que le plancher est nivelé.

Positionnez le commutateur de mise sous tension sur Ⓐ (Arrêt). Branchez la fiche d'alimentation à une prise de courant appropriée.

FR

MISE EN ROUTE

Réglez l'angle souhaité du ventilateur en soulevant avec précautions les ailettes à l'aide des doigts.

Attention : L'appareil peut être mis sous tension uniquement après ouverture des orifices d'aération.

Mise sous tension de

l'appareil : Positionnez le commutateur de mise sous tension sur I. L'appareil est à présent en mode veille.

Veuillez consulter la page de description du panneau pour l'utilisation

(→ page 47).

REMARQUE

Mettez le produit complètement hors tension lorsque vous pensez ne plus utiliser celui-ci pendant une période prolongée.

• Positionnez le commutateur de mise sous tension sur O.
  • Fermez les orifices d'aération en les repliant.
  • Débranchez la fiche d'alimentation de la prise de courant.

FONCTION DE REFROIDISSEMENT

14

• Lorsque la fonction de refroidissement est activée, l'appareil aspire l'air de l'environnement à travers les orifices d'aération et mélange cet air avec l'eau provenant du réservoir. Une vapeur très fine est émise ensuite par les orifices d'aération avant. La vapeur se condense immédiatement et rafraîchit l'air dans la pièce.
• Fonction Ventilateur : Vous pouvez utiliser l'appareil comme ventilateur si la fonction de refroidissement est désactivée. Pas besoin de remplir le réservoir d'eau dans ce cas.

Remarques importantes concernant la fonction de refroidissement

• Attention ! N'activez jamais la fonction de refroidissement si le réservoir d'eau est vide ou rempli au-dessous de la marque de niveau MIN.
• La pompe à eau devient de plus en plus bruyante si la fonction de refroidissement est activée avec une trop petite quantité d'eau dans le réservoir d'eau. Désactivez la fonction de refroidissement si ce phénomène se produit.
• Avant de remplir le réservoir d'eau : Positionnez le commutateur de mise sous tension sur O (Arrêt). Débranchez la fiche d'alimentation de la prise de courant.

MISE EN ROUTE

MODES VENTILATEUR

- Basculez entre 3 modes Ventilateurs à l'aide de MODE ou de la touche (télécommande) :

Mode Description
NORMAL	Vitesse du ventilateur constante, selon le réglage de la vitesse SPEED.
NATURE La	vitesse du ventilateur varie pour simuler une brise naturelle. Le changement de la brise dépend du réglage de la vitesse SPEED.
SLEEP Légère	brise nocturne. Appuyez à nouveau sur cette touche pour revenir au mode NORMAL.

ENTRETIEN ET NETTOYAGE

GÉNÉRALITÉS

• Attention ! N'utilisez jamais l'appareil si le filtre manque ou s'il est bouché.
- Assurez-vous que de l'eau n'entre pas en contact avec les commandes ni ne s'infiltre à l'intérieur du système de refroidissement.
• N'utilisez aucun produit chimique agressif ni des produits de nettoyage abrasifs
- Avant de procéder au nettoyage : Mettez l'appareil hors tension, débranchez-le et retirez le système de refroidissement du réservoir d'eau.
- En fonction de l'environnement et de la fréquence d'utilisation de l'appareil, nous recommandons de nettoyer celui-ci au moins une fois par mois. En cas d'activation du système de refroidissement pendant une période prolongée quelques fois par semaine, le nettoyage de l'appareil peut s'avérer nécessaire plus souvent qu'une fois par mois.
- Faites preuve de prudence afin de réduire au minimum tous risques pour la santé.
- Faites preuve de prudence afin d'éviter d'endommager le filtre.
• Videz le réservoir ou remplacez l'eau tous les 2 jours.

NETTOYAGE DU FILTRE D'ENTRÉE D'AIR

Appuyez sur les deux languettes situées sur le couvercle du filtre. Retirez le couvercle du filtre ainsi que le filtre (y compris son cadre).

Plongez le filtre et le couvercle dans de l'eau tiède savonneuse. Utilisez une brosse souple pour éliminer tous résidus. Rincez complètement le filtre et le couvercle à l'eau claire.

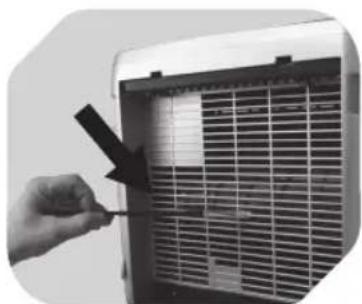

Utilisez une brosse souple pour nettoyer l'entrée d'air en entier et toutes les ouvertures situées au dos du système de refroidissement. Laissez sécher tous les éléments, puis remontez-les dans l'ordre inverse.

ENTRETIEN ET NETTOYAGE

NETTOYAGE DES AUTRES PIÈCES

Le filtre du tuyau : Humidifiez une petite brosse souple à l'eau savonneuse, puis utilisez-la pour nettoyer avec précaution le petit filtre situé à l'extrémité du tuyau. Rincez le filtre à l'eau claire, puis laissez-le sécher complètement.

Le réservoir d'eau : Tenez le réservoir au-dessus d'un évier. Fermez le capuchon de la sortie d'eau. Laissez l'eau s'écouler complètement. Humidifiez une éponge douce à l'eau savonneuse, puis nettoyez tout l'intérieur du réservoir d'eau. Rincez le réservoir d'eau à l'eau claire, puis laissez-le sécher complètement. Fermez la sortie d'eau à l'aide du capuchon.

Le boîtier : Utilisez une brosse souple pour éliminer la poussière déposée sur les ailettes des orifices d'aération. Nettoyez ensuite toutes les ailettes à l'aide d'un chiffon humide. Fermez les orifices d'aération en appuyant sur les ailettes.

Essuyez à fond l'extérieur du boîtier à l'aide d'un chiffon doux légèrement humide, puis laissez-le sécher complètement.

DÉCALCIFICATION

L'élimination des dépôts de tartre peut mieux s'effectuer à l'aide d'un détartrant disponible dans le commerce.

Suivez les instructions données par les fabricants lorsque vous procédez à la décalcification (utilisation, durée, coupage).

Le filtre du tuyau : Retirez le filtre du tuyau. Laissez tremper. Ensuite, rincez sous l'eau courante, puis réinsérez dans le tuyau.

Le réservoir d'eau :

Remplissez le réservoir du mélange. Puis, videz le réservoir et nettoyez celui-ci à l'aide d'un chiffon humide.

DÉPANNAGE

Problème Cause $olution
L'appareil ne se met pas sous tension.	La fiche n'est pas connectée. Branchez la fiche à la prise de courant.
	Positionnez le commutateur de mise sous tension sur O.	Positionnez le commutateur de mise sous tension sur I (situé sur le côté de l'appareil).
	Les orifices d'aération sont fermés. Ouvrez les orifices d'aération.
Bruits inhabituels produits en cours de fonctionnement.	Le filtre d'entrée d'air et/ou le filtre du tuyau sont bouchés.	Nettoyez le ou les filtres.
	La fonction de refroidissement est activée et le réservoir est vide.	Remplissez le réservoir d'eau.

DONNÉES TECHNIQUES

Tension de fonctionnement : 220 à 240 V\~, 50 Hz

Courant d'entrée : 80 W

Classe de protection : II

Capacité du réservoir d'eau : 20 litres

Poids : 6,6 kg (sans eau)

Description Symbole Valeur Unité
Débit maximal du ventilateur	F	5,04 m	^3/mn
Puissance absorbée du ventilateur	P	61,97 W
Valeur des services	SV	0,08 (m	^3/mn)/W
Consommation électrique en veille	P_SB	0,43 W
Consommation d'électricité saisonnière	Q	20,31 kWh/a
Niveau de puissance sonore du ventilateur	L_WA	59,43 dB(A)
Vitesse maximale de l'air	c	1,40 mètres/s
Norme de mesures de la valeur des services	Règlement de la Commission (UE) N°206/2012ISO 5801:2007EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
