Marka	OK
Model	OAC 701
Ürün Tipi	Mobil monoblok klima
Boyutlar (G x D x Y)	45 x 35 x 75 cm
Net ağırlık	25 kg
Elektrik beslemesi	220-240 V ~ 50 Hz
Soğutma gücü	9000 BTU/s (2.6 kW)
Enerji sınıfı	A
Ana fonksiyonlar	Soğutma, nem alma, havalandırma
Ses seviyesi	65 dB(A)
Tahliye tankı kapasitesi	1.5 L (sürekli tahliye mümkün)
Tahliye borusu boyutları	15 cm çap, 1.5 m uzunluk
Filtre tipi	Yıkanabilir hava filtresi
Bakım ve temizlik	Hava filtresini her 2 haftada bir ve her kullanım sezonundan önce temizleyin
Güvenlik	Aşırı ısınmaya karşı koruma, arıza durumunda otomatik kapanma
Yedek parçalar	Hava filtresi, uzaktan kumanda, tahliye hortumu, pencere adaptörü
Onarılabilirlik	Onarılabilirlik puanı: 6.5/10 (parçalar mevcut)
Dahil aksesuarlar	Uzaktan kumanda, pencere montaj kiti, tahliye hortumu
Garanti	2 yıl

Sık sorulan sorular - OAC 701 OK

OK OAC 701 klimayı nasıl kurabilirim?

Cihazı bir pencere veya kapının yanına yerleştirin, tahliye borusunu açın ve sıcak hava çıkışına takın. Cihazı fişe takın ve istenen sıcaklığı ayarlayın. Daha fazla ayrıntı için kılavuza bakın.

OAC 701'in ses seviyesi nedir?

Ses seviyesi maksimum çalışmada yaklaşık 65 dB(A)'dır, bu normal bir konuşma seviyesine benzer.

Hava filtresi nasıl temizlenir?

Cihazı kapatın, erişim ızgarasını açın, filtreyi çıkarın ve ılık sabunlu suyla yıkayın. Yeniden takmadan önce tamamen kurulayın.

Soğutma gücü nedir?

Güç 9000 BTU/s (2.6 kW)'dir, yaklaşık 25 m²'lik bir oda için uygundur.

Klima çok elektrik tüketiyor mu?

Soğutma modunda elektrik tüketimi yaklaşık 900 W'tır. Daha iyi verimlilik için A enerji sınıfını kullanın.

OAC 701'i dış tahliye olmadan kullanabilir miyim?

Hayır, cihazın düzgün çalışması için sağlanan boru aracılığıyla sıcak havayı dışarı atması gerekir.

Cihaz açılmazsa ne yapmalıyım?

Elektrik prizini ve güç kablosunu kontrol edin. Su haznesinin dolu olmadığından ve filtrenin temiz olduğundan emin olun. Birkaç dakika sonra tekrar deneyin.

Nem alma işlevi nasıl kullanılır?

MODE düğmesine 'Kuru' (Dry) modu seçilene kadar basın. Cihaz aşırı soğutmadan havadaki nemi alacaktır.

Klima ile hangi aksesuarlar dahil?

Paket ana ünite, uzaktan kumanda, tahliye hortumu, pencere montaj kiti ve kullanım kılavuzunu içerir.

OAC 701 için yedek parçaları nereden satın alabilirim?

Filtre ve uzaktan kumanda gibi yedek parçalar OK satış sonrası servisinden veya yetkili yedek parça sitelerinden temin edilebilir.

KULLANIM KILAVUZU OAC 701 OK

ÖNEMLİ GÜVENLİK TALİMATLARI. DİKKATLE OKUYUN VE GELECEKTE BAŞVURU AMACIYLA MUHAFAZA EDİN.

1. Elektrik çarpma tehlikesi! Cihazı kendiniz tamir etmeye çalışmayın. Arıza durumunda, onarım işlemleri sadece yetkili kişilerce gerçekleştirilmelidir.
2. Uyarı! Yaralanma riski! Yaralanmaları ve cihazın hasar görmesini önlemek için çalıştırma sırasında elinizi, saçlarınızı, elbisenizi ve diğer gereçleri havalandırma deliklerinden uzak tutun.
3. Cihazı güç kaynağına bağlamadan önce, güç kaynağı voltaj ve akım değerlerinin cihazın ürün etiketinde belirtilen değerlere uygun olduğunu kontrol edin.
4. Uyarı! Temizlik veya çalıştırma sırasında, cihazın elektrikli parçalarını suya veya diğer sıvılara daldırmayın. Cihazı asla akmakta olan su altında tutmayın.
5. Bu cihaz, 8 yaş ve üzeri çocuklar ile fiziksel duyu kaybı veya zihinsel yetenekleri zayıf veya tecrübe ve bilgi yetersizliği olan kişiler tarafından sadece gözetim altında olmaları veya güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili talimat almaları ve oluşabilecek tehlikeleri bilmeleri şartıyla kullanılabilir.
6. Çocuklar cihazla oynamamalıdır. Gözetim altında olmayan çocuklar tarafından temizlik ve bakım işlemleri yapılamaz.

7. Asla hasarlı bir cihazı kullanmayın! Cihaz hasarlı ise fişini prizden çekin ve bayinizle irtibata geçin.

8. Yanlış kullanım sonucu oluşacak hasarları önlemek için tüm güvenlik talimatlarına uyun! Cihaz üzerindeki tüm uyarı notlarını dikkate alın.

9. Yanlış kullanım veya bu talimatlara uyulmaması sonucu meydana gelen hasarlarla ilgili sorumluluk kabul edilmez.
10. Bu cihazı kullanım amacı dışında kullanmayın. Cihaz ticari kullanım için uygun değildir. Bu cihaz sadece evde kullanım için tasarlanmıştır. Cihazı açık alanlarda veya banyoda kullanmayın. Kuru kapalı alanda kullanım içindir.
11. Elektrik kablosuna zarar vermemek için kabloyu sıkmayın, kivirmayın veya keskin kenarlara sürtmeyin. Kabloyu sıcak yüzeylerden ve açık alevden uzak tutun. Elektrik kablosunu, yanlışlıkla çekilmeyecek veya kabloya takılıp düşülmeyecek şekilde yerleştirin.
12. Uzatma kablosu kullanılıyorsa, kablo kesitinin cihazın çektiği güce uygun olduğundan emin olun.
13. Cihazın dış gövdesini hiçbir surette açmayın. Gövde içine herhangi bir yabancı nesne sokmayın.
14. Ürünün üzerini asla örtmeyin.
15. Asla üretici tarafından önerilmeyen aksesuarları kullanmayın. Bu tür aksesuarlar kullanıcıının güvenliği ile ilgili sorunlar oluşturabilir ve cihazın arızalanmasına neden olabilir. Sadece orijinal parça ve aksesuarları kullanın.
16. Cihazı ıslak elle veya ıslak zemin üzerine basarken çalıştırmayın. Elektrik fişine ıslak elle dokunmayın.
17. Cihazı sıcak yüzeylerden ve açık alevden uzak tutun. Cihazı daima sabit, düz, temiz ve kuru bir yüzey üzerinde çalıştırın. Cihazı ısı, toz, doğrudan güneş ışığı, nem, damlayan ve sıçrayan suya karşı koruyun.
18. Cihazın üzerine ağır nesneler yerleştirmeyin. Cihazın üzerine veya yanına mum vb. açık alev içeren nesneleri yerleştirmeyin. Cihazın üzerine veya yanına vazo vb. içi su dolu nesneler yerleştirmeyin.
19. Cihazı patlayıcı maddelerin veya yanıcı buharların yakınında kullanmayın.
20. Çocuklar, cihazla oynamadıklarından emin olmak için gözetim altında tutulmalıdır.
21. Cihaz kullanımdayken asla gözetimsiz bırakmayın.
22. Olası hasarlara karşı elektrik kablosunu ve fişini düzenli olarak kontrol edin. Elektrik kablosu hasar görmüşse, herhangi bir tehlikeye meydan vermemek için üretici, yetkili servis veya benzer yetkili kişiler tarafından değiştirilmelidir.
23. Cihazın fişini prizden çıkarırken kablosundan değil fişinden tutarak çekin ve elektrik kablosunu cihazın etrafına sarmayın.
24. Acil bir durumda cihazın elektrik bağlantısını hızlı bir şekilde kesebilmek için fişini kolay erişilebilen bir prize takın. Cihazın elektrik bağlantısını tam olarak kesmek için fişini prizden çıkarın. Elektrik fişini cihazın elektrik bağlantısını kesmek için kullanın.
25. Cihaz kullanılmadığında ve temizlik yapmadan önce elektrik fişini prizden çekin.
26. Fişi prizden çekmeden önce daima cihazı kapatın.
27. Cihazı hareket ettirmeden önce çalışmasını durdurun.

TEBRİKLER

Bu ok. ürününü satın aldığınız için teşekkür ederiz. Lütfen bu kılavuzu dikkatlice okuyun ve gelecekte başvuru amacıyla muhafaza edin.

KULLANIM AMACI

Bu ürün sadece kapalı alanlarda hava soğutma amacıyla tasarlanmıştır. Amacı dışında kullanmayın. Amacı dışında kullanım kişisel yaralanmalara veya ürünün hasar görmesine neden olabilir.

PARÇALAR

Ürünün farklı renkleri mevcuttur.

1. Kullanıcı paneli
2. Açma/kapama düğmesi
3. Tutma sapi
4. Elektrik kablosu ve fişi
5. Su seviye göstergesi

6. Tekerlekler (x4)

7. Su haznesi

8. Hava delikleri
9. Hava giriş filtresi ve filtre kapağı
10. Kilitleme kolu
11. Su çıkışı
12. Uzaktan kumanda

PARÇALAR

Düğme İşlevi
ON (A)	Fanı açın
OFF (B)	Bekleme modu
(C)	Salınımı işlevini açma/kapatma
(D)	Fan modunu seçin: NATURE, SLEEP, NORMAL

Düğme İşlevi
(E)	Fan hızını seçin: LOW, MIDDLE, HIGH
(F)	Soğutma işlevini açma/kapatma
(G)	Çalışma döngüsünü seçin: 1/2/4/8 hr

Kontrol düğmeleri

Düğme İşlevi
ON/OFF (H)	Fanı açın/Bekleme modu
SPEED (I)	Fan hızını seçin: LOW, MIDDLE, HIGH
TIMER (J)	Çalışma döngüsünü seçin: 1/2/4/8 hr

Düğme işlevi
COOLER (K)	Soğutma işlevini açma/kapatma
MODE (L)	Fan modunu seçin: NATURE, SLEEP,NORMAL
SWING (M)	Salınımı işlevini açma/kapatma

Gösterge elemanları

Ekran İşlevi
COOLER (N)	Soğutma işlevi açık
1/2/4/8 hr (O)	Çalışma döngüsünü gösterir. 4 LED'tenhiçbiri yanmazsa, ürün sürekli çalışmamodundadır
NATURE (P)	Fan modları(→sayfa 121)	Doğal
SLEEP (Q)		Uyku
NORMAL (R)		Normal

Ekran İşlevi
SWING (S)	Salınım işlevi açık
FAN LOW (T)	Fan hızları	Fan düşük
FAN MIDDLE (U)		Fan orta
FAN HIGH (V)		Fan yüksek
Güç gösterge- si (W)	Çalışma sırasında ve bekleme modunda kırmızı renkte yanar

İLK KULLANIMDAN ÖNCE

• Tüm ambalaj malzemelerini çıkarın.
• Ürünün eksiksiz ve nakliye hasarı içermediğini kontrol edin. Hasar veya eksik teslimat durumunda lütfen bayinizle irtibata geçin.

Soğutma ünitesini su haznesinden yukarı doğru çekin. Su tankından uzaktan kumanda ve 4 tekerleği çıkarın.

Su çıkış kapağını saat yönünde sonuna kadar çevirerek kapatın.

4 tekerleği de su haznesine takın. Tekerlekler yerine oturmalıdır.

Su haznesini katkı maddesi eklemeden temiz ve soğuk su ile doldurun.

Su seviyesi MIN işaretinin üzerinde ve MAX işaretinin altında olmalıdır.

Soğutma işareti: Soğutma ünitesini su haznesinin üzerine monte edin. Hortum su haznesinin içine asılmalıdır.

İLK KULLANIMDAN ÖNCE

Soğutma ünitesinin arkasındaki 2 kilit kolunun su haznesinin kenarına doğru şekilde takıldığından emin olun.

Pillerin yerleştirilmesi:

Pil yuvası kapağını çıkarın. 2 AAA pili (ürüne dahil değildir) kutup başlarına dikkat ederek (+/-) yerleştirin. Pil yuvası kapağını kapatın.

NOT

Kapsamda fark edilir bir azalma olduğunda veya ürün uzaktan kumandanın komutlarına artık yanıt vermediğinde pilleri değiştirin.

9 10 11

Ürünün çevresinde yeteri kadar boşluk olduğundan emin olun.

Tekerlekleri kilitleyerek konumunu sabitleyin (kolu aşağı itin).

Zeminin düz olduğundan emin olun.

Güç düğmesini O (kapalı) konumuna getirin. Elektrik fişini uygun bir prize takın.

ÇALIŞTIRMA

Kanatçıklardan birini parmağınızla kaldırarak istenen üfleme açısını ayarlayın.

Dikkat: Ürün sadece hava delikleri açıldıktan sonra çalıştırılabilir.

Ürünün açılması: Güç düğmesini I (Açık) konumuna getirin. Ürün şimdi bekleme modundadır.

Lütfen çalıştırma için panel açıklama sayfasına bakın (sayfa 117).

NOT

Ürünü uzun süre kullan- mayacaksanız tamamen kapatın:

• Güç düğmesini O (kapalı) konumuna getirin.
• Havalandırma kanatlarını kapatın.
- Elektrik fişini prizden çekin.

SOĞUTMA İŞLEVİ

14

• Soğutma işlevi etkinleştirildiğinde, ürün arkadaki hava kanatçıklarından çevredeki havayı emer ve havayı haznedeki su ile karıştırır. Ön hava boşluklarından çok ince bir buhar çıkmaya başlar. Buhar anında yoğunlaşarak odadaki havayı soğutur.
• Üfleme işlevi: Soğutma işlevi devre dışı bırakılırsa ürünü vantilatör olarak kullanabilirsiniz. Bu durumda hazneyi suyla doldurmanıza gerek yoktur.

Soğutma işlevi ile ilgili önemli notlar

• Dikkat! Su haznesi boşsa veya MIN işaretinin altında doldurulmuşsa soğutma işlevini asla etkinleştirmeyin.
• Su haznesinde çok az su varken soğutma işlevi etkinleştirilirse su pompası giderek gürültülü çalışmaya başlar. Bu durumda soğutma işlevini devre dışı bırakın.
• Su haznesini doldurmadan önce Güç düğmesini O (kapalı) konumuna getirin. Elektrik fişini prizden çekin.

ÇALIŞTIRMA

FAN MODLARI

- 3 fan modu arasında MODE veya düğmesiyle (uzaktan kumanda) geçiş yapabilirsiniz:

Mod Açıklama
NORMAL SPEED	Dayarına göre sabit fan hızı.
NATURE Fan hızı doğal bir esintiyi yansıtmak amacıyla değişir. Esintinin değişmesi SPEED ayarına bağlıdır.
SLEEP Hafif gece esintisi. NORMAL moda dönmek için bu düğmeye tekrar basın.

TEMİZLİK VE BAKIM

GENEL

• Dikkat! Filtre yoksa veya tıkalı ise ürünü asla çalıştırmayın.
- Çalıştırma denetimlerinin suyla temas etmediğinden veya soğutma ünitesinin içine su girmediğinden emin olun.
- Kimyasal, aşındırıcı veya sert temizlik maddeleri kullanmayın.
- Temizlik öncesinde: Ürünü kapatın, fişini çekin ve soğutma ünitesini su haznesinden çıkarın.
- Ortama ve ürünü kullanma sıklığına bağlı olarak ürünü en az ayda bir temizlemenizi öneririz. Soğutma işlevini haftada birkaç kez uzun süre çalıştırırsanız, ürünü ayda bir kereden daha sık temizlemeniz gerekebilir.
- Sağlık risklerini en aza indirmeye dikkat edin.
• Filtreye zarar vermemeye dikkat edin.
• Her 2 günde bir hazneyi boşaltın veya suyu değiştirin.

HAVA GİRİŞ FILTRESİNİN TEMİZLENMESİ

Filtre kapağı üzerindeki her iki çıkıntıyı aşağı bastırın. Filtre kapağını ve filtreyi (çerçevesi dahil) çıkarın.

Filtreyi ve kapağı sıcak sabunlu suya batırın. Kalıntıları temizlemek için yumuşak bir fırça kullanın. Filtreyi ve kapağı temiz suyla tamamen yıkayın.

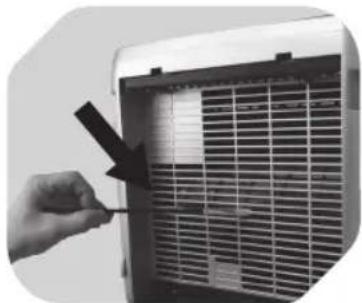

Soğutma ünitesinin arkasındaki tüm hava girişi ve açıklıkları temizlemek için yumuşak bir fırça kullanın. Tüm parçaların tamamen kurumasını bekleyin ve ardından ters sırada monte edin.

TEMİZLİK VE BAKIM

DİĞER PARÇALARI TEMİZLEME

Hortum filtresi: Küçük yumuşak bir fırçayı sabunlu suda ıslatın ve hortumun sonundaki küçük filtreyi dikkatle temizleyin. Filtreyi temiz suyla yıkayın ve tamamen kurumasını sağlayın.

Su haznesi: Hazneyi bir lavabo üzerinde tutun. Su çıkışındaki kapağı kapatın. Suyu tamamen tahliye edin. Yumuşak süngeri sabunlu suda ıslatın ve su haznesinin içini tamamen temizleyin. Su haznesini temiz suyla yıkayın ve tamamen kurumasını sağlayın. Kapağı kullanarak su çıkışıni kapatın.

Dış gövde: Havalandırma kanatçıklarındaki tozu temizlemek için yumuşak bir fırça kullanın. Ardından tüm kanatçıkları nemli bir bezle temizleyin. Kanat-çıkları aşağı iterek hava deliklerini kapatın.

Dış gövde yüzeyini yumuşak, hafif nemli bir bezle temizleyin ve tamamen kurumasını bekleyin.

KİREÇ GİDERME

Biriken kireçler ticari olarak satılan kireç gidericilerle temizlenebilir.

Kireç giderme sırasında üretici talimatlarını izleyin (kullanım, süre, seyreltme).

Hortum filtresi: Filtreyi hortumdan çekerek çıkarın. Su içinde bekletin. Ardından akmakta olan suyun altında yıkayın ve tekrar hortuma takın

Su haznesi: Karışımı hazneye doldurun. Ardından hazneyi boşaltın ve ıslak bir bezle temizleyin.

SORUN GİDERME

Sorun Neden Çözüm
Ürün calısmıyor.	Fişi prize takılı değil. Fişi prize takın.
	Güç düğmesini ⭕ (kapalı) konumuna getirin.	Güç düğmesini I (açık) konumuna getirin (ürünün yan tarafından yer alır).
	Hava delikleri kapalı. Hava deliklerini açın.
Çalıştırma sırasında anormal sesler geliyor.	Hava giriş filtresi ve/veya hava filtresi tikalı.	Filtreyi/filtreleri temizleyin.
	Soğutma işlevi aktif ve hazne boş. Su haznesini doldurun.

TEKNİK VERİLER

Çalışma voltajı: 220 - 240 V\~, 50 Hz

Güç girişi: 80 W

Koruma sınıfı: II

Su tankı kapasitesi: 20 litre

Ağırlık: 6.6 kg (su yokken)

Açıklama Sembol Değer Ünite
Maksimum hava akış hızı	F	5,04 m	^3 /dak
Fan güç girişi	P	61,97 W
Servis değeri	SV	0,08 (m	^3 /dak)/W
Hazırda bekleme konumunda güç tüketimi	P_SB	0,43 W
Mevsimsel elektrik tüketimi	Q	20,31 kWh/a
Fan ses güç düzeyi	L_WA	59,43 dB(A)
Maksimum hava hızı	c	1,40 metre/saniye
Servis değeri için ölçüm standardı Konsey	yönetmeliği (EU) No 206/2012ISO 5801:2007EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
