BEDIENUNGSANLEITUNG OAC 701 OK

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Stromschlaggefahr! Versuchen Sie nie, das Gerät selbst zu reparieren. Lassen Sie das Gerät im Falle von Störungen nur von qualifizierten Fachleuten reparieren.
2. Warnung! Verletzungsgefahr! Halten Sie während des Betriebs Hände, Haare, Kleidung und Gegenstände von den Lüftungsschlitzen fern, um Verletzungen und Schäden am Gerät zu vermeiden.
3. Prüfen Sie vor dem Anschluss an die Netzversorgung, ob Stromart und Netzspannung mit den Angaben auf dem Typenschild übereinstimmen.
4. Warnung! Tauchen Sie elektrische Teile des Geräts während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Gerät nie unter fließendes Wasser.
5. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie überwacht werden oder unterwiesen wurden, bezüglich des sicheren Gebrauchs des Gerätes und die daraus resultierenden Gefahren verstanden haben.
6. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Überwachung durchgeführt werden.

7. Benutzen Sie nie ein beschädigtes Gerät! Trennen Sie das Gerät vom Netzstrom und benachrichtigen Sie Ihren Kundendienst, wenn das Gerät beschädigt ist.

8. Beachten Sie alle Sicherheitshinweise, um Schäden durch nicht sachgemäßen Gebrauch zu vermeiden! Beachten Sie alle Warnhinweise auf dem Gerät.

9. Im Falle von unsachgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für eventuell auftretende Schäden übernommen werden.
10. Das Gerät ist nicht für kommerziellen Gebrauch geeignet. Dieses Gerät ist für den ausschließlichen Gebrauch in Haushalt konzipiert. Verwenden Sie das Gerät nicht im Freien oder Badezimmer. Nur in trockenen Innenräumen verwenden.
11. Verhindern Sie eine Beschädigung des Kabels durch Quetschen, Knicken oder Scheuern an scharfen Kanten. Halten Sie es von heißen Oberflächen und offenen Flammen fern. Verlegen Sie das Kabel so, dass ein unbeabsichtigtes Ziehen bzw. ein Stolpern über das Kabel nicht möglich ist.
12. Bei Benutzung eines Verlängerungskabels muss dieses für die entsprechende Leistung geeignet sein.
13. Öffnen Sie unter keinen Umständen das Gehäuse. Führen Sie keine Gegenstände in das Innere des Gehäuses ein.
14. Decken Sie das Gerät niemals ab.
15. Die Benutzung von Zubehörteilen, die vom Hersteller nicht ausdrücklich empfohlen werden, kann Verletzungen und Beschädigungen verursachen. Verwenden Sie deshalb nur Originalzubehör.
16. Nehmen Sie das Gerät nicht mit feuchten Händen, oder auf nassem Boden stehend in Betrieb. Fassen Sie den Netzstecker nie mit nassen oder feuchten Händen an.
17. Halten Sie das Gerät von allen heißen Flächen und offenen Flammen fern. Betreiben Sie das Gerät immer auf einer ebenen, stabilen, sauberen und trockenen Fläche. Schützen Sie das Gerät vor extremer Hitze, Staub, direkter Sonneneinstrahlung, Feuchtigkeit, Tropf- und Spritzwasser.
18. Stellen Sie keine schweren Gegenstände auf das Gerät. Stellen Sie keine Gegenstände mit offenen Flammen, wie z.B. Kerzen, auf oder neben das Gerät. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät.
19. Benutzen Sie das Gerät nicht in der Nähe von explosiven oder entflammbaren Dämpfen.
20. Kinder sollten beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen.
21. Lassen Sie das Gerät nie unbeaufsichtigt, solange es in Gebrauch ist.
22. Überprüfen Sie regelmäßig den Netzstecker und das Netzkabel auf Beschädigungen. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
23. Ziehen Sie den Netzstecker nicht am Netzkabel, sondern am Stecker aus der Steckdose und wickeln Sie das Netzkabel nicht um das Gerät.
24. Verbinden Sie den Netzstecker mit einer gut erreichbaren Steckdose, um im Notfall das Gerät schnell von der Netzversorgung trennen zu können. Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät vollständig auszuschalten. Benutzen Sie den Netzstecker als Trennvorrichtung.
25. Ziehen Sie vor jeder Reinigung, und falls das Gerät längere Zeit nicht benutzt wird, den Netzstecker.
26. Schalten Sie das Gerät aus, bevor Sie den Netzstecker ziehen.
27. Schalten Sie das Gerät aus, bevor Sie es verschieben.

HERZLICHEN GLÜCKWUNSCH

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt ist ausschließlich zur Luftkühlung in Innenräumen geeignet. Benutzen Sie es nicht für andere Zwecke. Jegliche andere Benutzung kann zu Personen- oder Produktschäden führen.

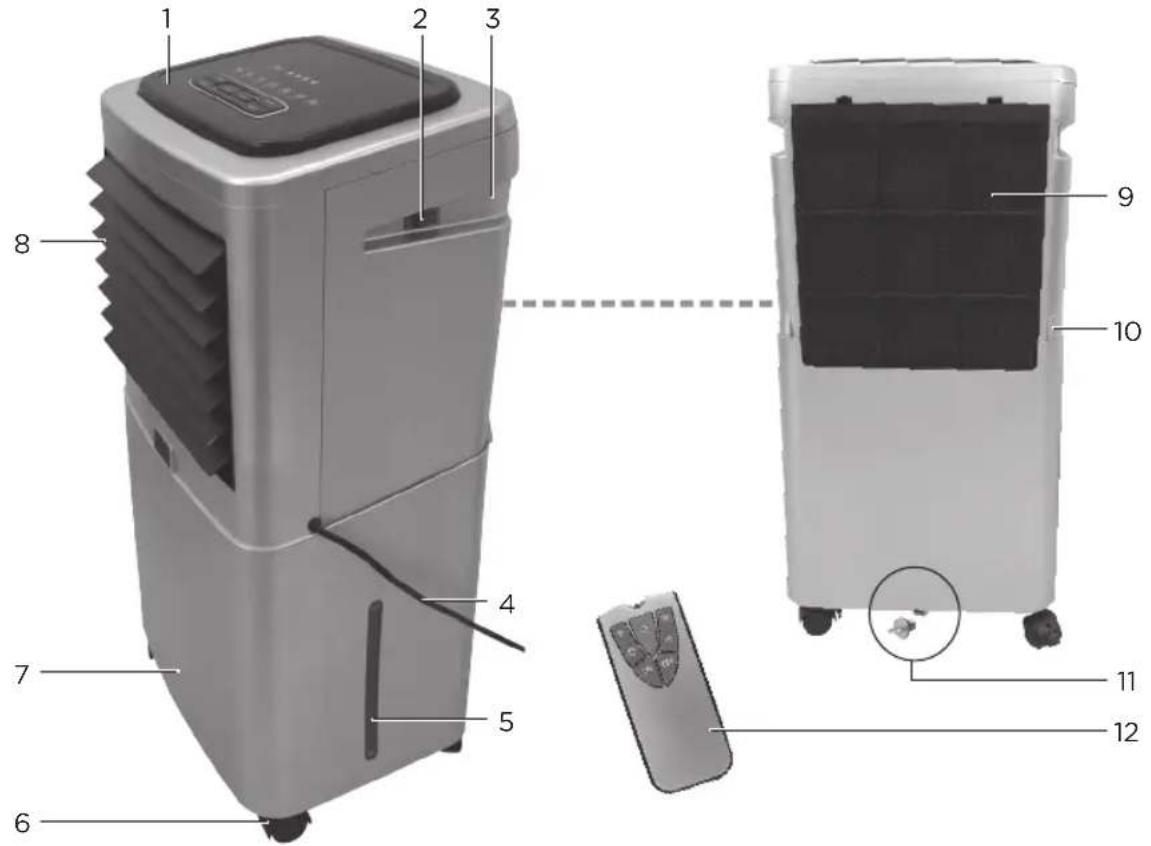

BAUTEILE

Das Produkt ist evtl. in verschiedenen Farben erhältlich.

1. Bedienblende
2. Ein/Aus-Schalter
3. Tragegriff
4. Netzkabel mit Stecker
5. Wasserstandsanzeige

6. Laufrollen (x4)

7. Wassertank

8. Lüftungsschlitze
9. LufteinlassfilterundFilterabdeckung
10. Arretierhebel
11. Wasserauslass
12. Fernbedienung

BAUTEILE

Taste Funktion
ON (A)	Ventilator ein
OFF (B)	Standby-Modus
○ (C)	Oszillation ein/aus
≡ (D)	Ventilatormodus NATURE, SLEEP, NORMAL auswählen

Taste Funktion
	(E) Ventilatorgeschwindigkeit LOW, MIDDLE, HIGH auswählen
	(F) Kühlfunktion ein-/ausschalten
	(G) Einschaltdauer 1/2/4/8 hr auswählen

Bedientasten

Taste Funktion
ON/OFF (H)	Ventilator ein/Standby-Modus
SPEED (I)	Ventilatorgeschwindigkeit LOW, MIDDLE, HIGH auswählen
TIMER (J)	Einschaltdauer 1/2/4/8 hr auswählen

Taste Funktion
COOLER (K)	Kühlfunktion ein/aus
MODE (L)	Ventilatormodus NATURE, SLEEP, NORMAL auswählen
SWING (M)	Oszillation ein/aus

Display-Elemente

Anzeige Funktion
COOLER (N)	Kühlfunktion eingeschaltet
1/2/4/8 hr (O)	Signalisiert die Einschaltdauer. Falls keine der 4 LEDs leuchtet, ist das Produkt permanent eingeschaltet.
NATURE (P)	Ventilatormodus(→Seite 11)	Natur
SLEEP (Q)		Schlafen
NORMAL (R)		Normal

Anzeige Funktion
SWING (S)	Oszillation eingeschaltet
FAN LOW (T)	Ventilator-geschwindigkeit	Niedrig
FAN MIDDLE (U)		Mittel
FAN HIGH (V)		Hoch
Betriebs-anzeige (W)	Während Betrieb und Standby: Leuchtet rot

VOR DER ERSTEN BENUTZUNG

Auspacken und Aufbauen

• Entfernen Sie alle Verpackungsmaterialien.
- Überprüfen Sie den Lieferumfang auf Vollständigkeit und eventuelle Transportschäden. Sollten Transportschäden vorhanden oder der Lieferumfang unvollständig sein, so kontaktieren Sie Ihre Verkaufsstelle.

Ziehen Sie die Kühleinheit aus dem Wassertank. Nehmen Sie die Fernbedienung und die 4 Lauf rollen aus dem Wassertank.

Drehen Sie die Verschluss-kappe des Wasser aus- lasses vollständig zu.

Befestigen Sie die 4 Laufrollen am Wasser tank. Die Laufrollen müssen hörbar einrasten.

Füllen Sie den Wassertank mit kaltem, klarem Wasser ohne jegliche Zusatzstoffe.

Der Wasserstand muss oberhalb der MIN-Markierung und unterhalb der MAX-Markierung liegen.

Kühlfunktion: Setzen Sie die Kühleinheit auf den Wassertank. Der Schlauch muss in den Wassertank hinein hängen.

VOR DER ERSTEN BENUTZUNG

7
Die 2 Arretierhebel auf der Rückseite der Kühl-einheit müssen auf dem Rand des Wassertanks aufliegen.

Entnehmen Sie den Batteriefachdeckel. Legen Sie 2 AAA-Batterien (nicht mitgeliefert) mit der korrekten Polarität (+/-) ein. Schließen Sie das Batteriefach.

HINWEIS

Wechseln Sie die Batterien aus, wenn die Reichweite spürbar abnimmt oder wenn das Produkt nicht mehr auf die Befehle der Fernbedienung reagiert.

9 10 11

Sorgen Sie für einen ausreichenden Freiraum um das Produkt herum.

Sichern Sie die Position, indem Sie die Laufrollen blockieren (Hebel nach unten drücken).
Achten Sie darauf, dass der Boden, auf dem Sie das Produkt aufstellen, eben ist.

Stellen Sie den Netz- schalter auf Position ○ (Aus). Verbinden Sie den Netzstecker mit einer geeigneten Steckdose.

DE

BETRIEB

Stellen Sie die ge wünschte Gebläse richtung ein. Heben Sie dazu eine Lamelle vorsichtig an.

Achtung: Das Produkt kann erst eingeschaltet werden, nachdem die Lüftungsschlitzegeöffnet wurden.

Produkt einschalten:

Stellen Sie den Netzschalter auf Position I. Das Produkt befindet sich im Standby-Modus.

Bedienhinweise finden Sie in der Kurzübersicht der Bedienblende (Seite 7).

HINWEIS:

Falls Sie das Produkt längere Zeit nicht verwenden werden, schalten Sie es komplett aus:

• Stellen Sie den Netzschalterauf Position O.
- Klappen Sie die Lamellen der Lüftungsschlitzenach unten.
- Ziehen Sie den Netzstecker aus der Steck-dose.

KÜHLFUNKTION

14

• Bei aktivierter Kühlfunktion saugt das Produkt die Umgebungsluft durch den rückseitigen Einlassfilter an und vermischt die Luft mit Wasser aus dem Tank. Aus den vorderen Lüftungsschlitzen strömt dann ein sehr feiner Dunst aus, der sofort kondensiert und somit die Raumluft kühlt.
• Ventilator: Sie können das Produkt als Ventilator ohne zusätzliche Kühlfunktion verwenden. In diesem Fall müssen Sie kein Wasser in den Tank füllen.

Wichtige Hinweise zur Kühlfunktion

• Achtung! Aktivieren Sie niemals die Kühlfunktion, wenn der Wassertank unzureichend gefüllt (unter der MIN-Markierung) oder leer ist.
• Bei aktivierter Kühlfunktion mit unzureichendem Wasserstand werden Sie durch die zunehmende Lautstärke der Wasserpumpe gewarnt. Deaktivieren Sie in diesem Fall die Kühlfunktion.
• Bevor Sie den Wassertank auffüllen: Schalten Sie das Produkt über den Netzschalter aus (Position O) und ziehen Sie den Netzstecker aus der Steckdose.

BETRIEB

VENTILATORMODI

- 3 Ventilatormodi können nacheinander mit der Taste MODE bzw. der Taste (Fernbedienung) ausgewählt werden:

Modus Beschreibung
NORMAL	Konstante Geschwindigkeit (je nach SPEED-Einstellung).
NATURE	Geschwindigkeit variiert, um eine natürliche Brise zu simulieren (die Brise variiert je nach der SPEED-Einstellung).
SLEEP	Leichte Abendbrise. Drücken Sie die Taste ein weiteres Mal, um zurück zum NORMAL-Modus zu gelangen.

REINIGUNG UND PFLEGE

ALLGEMEIN

• Achtung! Betreiben Sie das Produkt niemals ohne Filter oder mit verstopftem Filter.
• Achten Sie darauf, dass kein Wasser auf die Bedienoberfläche oder ins Innere der Kühleinheit gelangen kann.
• Verwenden Sie keine chemischen, aggressiven oder scheuernden Reinigungsmittel.
• Vor der Reinigung: Schalten Sie das Produkt aus. Ziehen Sie den Netzstecker aus der Steckdose. Entnehmen Sie die Kühleinheit vom Wassertank.
• Je nach Umgebungsbedingungen und wie häufig das Produkt benutzt wird, empfehlen wir, es mindestens einmal pro Monat zu reinigen. Falls Sie die Kühlfunktion innerhalb einer Woche mehrmals für einen längeren Zeitraum aktivieren, sollte das Produkt öfter als einmal pro Monat gereinigt werden.
  • Gehen Sie sorgfältig vor, um Gesundheitsrisiken zu minimieren.
  • Gehen Sie vorsichtig vor, um die Filter nicht zu beschädigen.
• Entleeren Sie den Tank oder wechseln Sie das Wasser nach spätestens 2 Tagen.

LUFTEINLASSFILTER REINIGEN

Drücken Sie gleichzeitig die beiden Laschen der Filterabdeckung nach unten und entnehmen Sie die Abdeckung. Entnehmen SieFilterabdeckung und Filter (inkl. des Rahmens).

Tauchen Sie Filter und Filterabdeckunginwarmes Seifenwasser. Entfer- nen Sie Rückstände mit einer/m weichen Pinsel/ Bürste. Spülen Sie die Teile mit klarem Wasser ab.

Reinigen Sie den Lufteinlass und alle Öffnungen an der Rückseite der Kühleinheit mit einem Pinsel. Lassen Sie Filter und Filterab deckung trocknen und setzen Sie diese wieder ein.

REINIGUNG UND PFLEGE

ANDERE TEILE REINIGEN

Schlauchfilter: Tauchen Sie eine kleine, weiche Bürste in Seifenwasser und reinigen Sie damit vorsichtig das feine Sieb am Ende des Schlauchs. Spülen Sie das Sieb mit klarem Wasser ab und lassen Sie es komplett trocknen.

Wassertank: Platzieren Sie den Tank über einem Abfluss. Drehen Sie die Verschlusskappe ab. Lassen Sie das Wasser komplett auslaufen. Reinigen Sie den Wassertank mit einem angefeuchteten Schwamm. Spülen Sie den Wassertank mit klarem Wasser aus und lassen Sie ihn komplett trocknen. Verschließen Sie den Wasserauslass mit der Verschlusskappe.

Gehäuse: Verwenden Sie einen weichen Pinsel, um die Lamellen abzustauben. Wischen Sie die Lamellen dann mit einem feuchten Tuch ab. Schließen Sie die Lüftungsschlitze.

Wischen Sie das Gehäuse mit einem weichen, leicht angefeuchteten Tuch ab. Komplett trocknen lassen.

ENTKALKEN

Falls Wassertank oder Schlauchfilter-Sieb verkalkt sein sollten, können Sie dies mit einem handelsüblichen Entkalkungsmittel beheben.

Folgen Sie beim Entkalken den Angaben des Herstellers (Anwendung, Dauer, Mischungsverhältnis).

Ziehen Sie das Sieb vom Schlauch ab. Lassen Sie es einweichen. Sieb danach unter fließendem Wasser spülen und wieder auf den Schlauch stecken.

Wassertank: Lassen Sie die Entkalkermischung im Tank einweichen. Danach Mischung ablaufen lassen und Tank mit einem nassen Lappen auswischen.

FEHLERBEHEBUNG

Problem Ursache Lösung
Produkt lässt sich nicht einschalten.	Netzstecker nicht verbunden. Netzstecker mit Steckdose verbinden.
	Netzschalter auf Position O. Netzschalter auf Position I (an der Seite des Produktes).
	Lüftungsschlitze verschlossen. Lamellen hochklappen.
Ungewöhnliche Geräusche während des Betriebs.	Lufteinlassfilter und/oder Schlauchfilter sind verstopft.	Filter reinigen.
	Kühlmodus aktiv trotz leeren Wasser-tanks.	Wassertank auffüllen.

TECHNISCHE DATEN

Betriebsspannung: 220 - 240 V\~, 50 Hz

Leistungsaufnahme: 80 W

Schutzklasse: II

Wassertankkapazität: max. 20 Liter

Gewicht: 6,6 kg (ohne Wasser)

Bezeichnung Symbol Wert Einheit
Maximaler Volumenstrom	F	5,04 m	^3 /min
Ventilator-Leistungsaufnahme	P	61,97 W
Serviceverhältnis	SV	0,08 (m	^3 /min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0,43 W
Jahresstromverbrauch	Q	20,31 kWh/a
Ventilator-Schallleistungspegel	L_WA	59,43 dB(A)
Maximale Luftgeschwindigkeit	c	1,40 m/s
Messnorm für die Ermittlung des Serviceverhältnisses	Verordnung (EU) Nr. 206/2012 der KommissionISO 5801:2007EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010

Beschermingsklasse: II

Imtron GmbH Wankelstraße 5 D-85046 Ingolstadt
