Type de produit	Cellule phono
Marque	DENON
Modèle	DL-A100
Principe de fonctionnement	À cadre mobile (MC)
Tension de sortie	0,3 mV (1 kHz, 50 mm/s, direction horizontale)
Équilibrage du canal	≤ 1 dB (1 kHz)
Séparation des canaux	≥ 25 dB (1 kHz)
Impédance électrique	40 Ω ± 20%
Souplesse	5 × 10⁻³ ~m/N (100 Hz)
Stylet	Diamant carré solide de 0,2 mm
Force d'appui recommandée	25 mN ± 3 mN (2,5 g ± 0,3 g)
Réponse en fréquence	20 Hz à 45 kHz
Poids	8,8 g
Impédance de charge minimale	100 Ω (40 Ω lors de l'utilisation d'un transformateur)
Accessoires inclus	4 vis de montage (2 × 17 mm, 2 × 11 mm), 2 écrous, 2 rondelles, cache-stylet, brosse de nettoyage, jauge d'ajustement, manuel utilisateur, feuille de données, liste SAV
Entretien et nettoyage	Nettoyer le stylet avec la brosse fournie avant et après chaque écoute
Sécurité et précautions	Manipuler avec soin, éviter toute force excessive sur le stylet, utiliser le cache-stylet lors du montage, éloigner les objets magnétiques
Montage	Monter avec cache-stylet, régler la position avec la jauge, utiliser les vis adaptées, brancher les fils à pointe en fibre sans souder
Réglage de la force d'appui	Ajuster entre 2,2 g et 2,8 g
Connectique	Utiliser des fils à pointe en fibre, ne pas braser directement sur les bornes

FOIRE AUX QUESTIONS - DL-A100 DENON

Comment installer la cellule DL-A100 sur un bras de lecture ?

Utilisez le cache-stylet fourni pour protéger le stylet pendant le montage. Fixez la cellule avec les vis appropriées (17 mm ou 11 mm selon la tête de lecture). Ajustez la position de la pointe de lecture à l'aide de la jauge fournie. Branchez les fils à pointe en fibre sur les bornes sans les souder.

Quelle force d'appui dois-je utiliser ?

La force d'appui recommandée est de 25 mN ± 3 mN, soit 2,5 g ± 0,3 g. Réglez le contrepoids de votre bras de lecture dans cette plage.

Mon amplificateur peut-il utiliser directement cette cellule MC ?

La tension de sortie est de 0,3 mV, ce qui est typique des cellules MC. Si votre amplificateur ne possède pas d'entrée MC, vous devez utiliser un transformateur survolteur ou un préamplificateur phono MC.

Comment nettoyer le stylet de la DL-A100 ?

Utilisez la brosse de nettoyage fournie. Brossez délicatement l'extrémité du stylet de l'arrière vers l'avant avant et après chaque écoute pour enlever la poussière.

Quels accessoires sont fournis avec la cellule ?

L'emballage contient : 4 vis de montage (2 × 17 mm, 2 × 11 mm), 2 écrous, 2 rondelles, un cache-stylet, une brosse de nettoyage, une jauge d'ajustement, le manuel utilisateur, une feuille de données et une liste de services après-vente.

Puis-je souder les fils de connexion directement sur les bornes de la cellule ?

Non, la chaleur d'un fer à souder peut endommager les composants internes. Utilisez uniquement des fils à pointe en fibre que vous insérez dans les bornes.

Quelle impédance de charge est recommandée ?

L'impédance de charge minimale est de 100 Ω. Si vous utilisez un transformateur survolteur, elle peut être de 40 Ω.

Comment protéger le stylet lors du montage ?

Montez toujours le cache-stylet fourni avant de manipuler la cellule ou de la fixer sur le bras. Cela évite tout contact accidentel qui pourrait briser le stylet.

Que faire si la tension de sortie est trop faible ?

Assurez-vous que votre amplificateur ou préamplificateur est adapté aux cellules MC. Si nécessaire, utilisez un transformateur survolteur ou un préampli MC. Vérifiez également le réglage de la force d'appui.

Où trouver la feuille de données et la liste SAV ?

Ces documents sont inclus dans l'emballage. La feuille de données contient les spécifications détaillées et la liste SAV indique les centres de service agréés. Conservez-les avec le manuel utilisateur.

MODE D'EMPLOI DL-A100 DENON

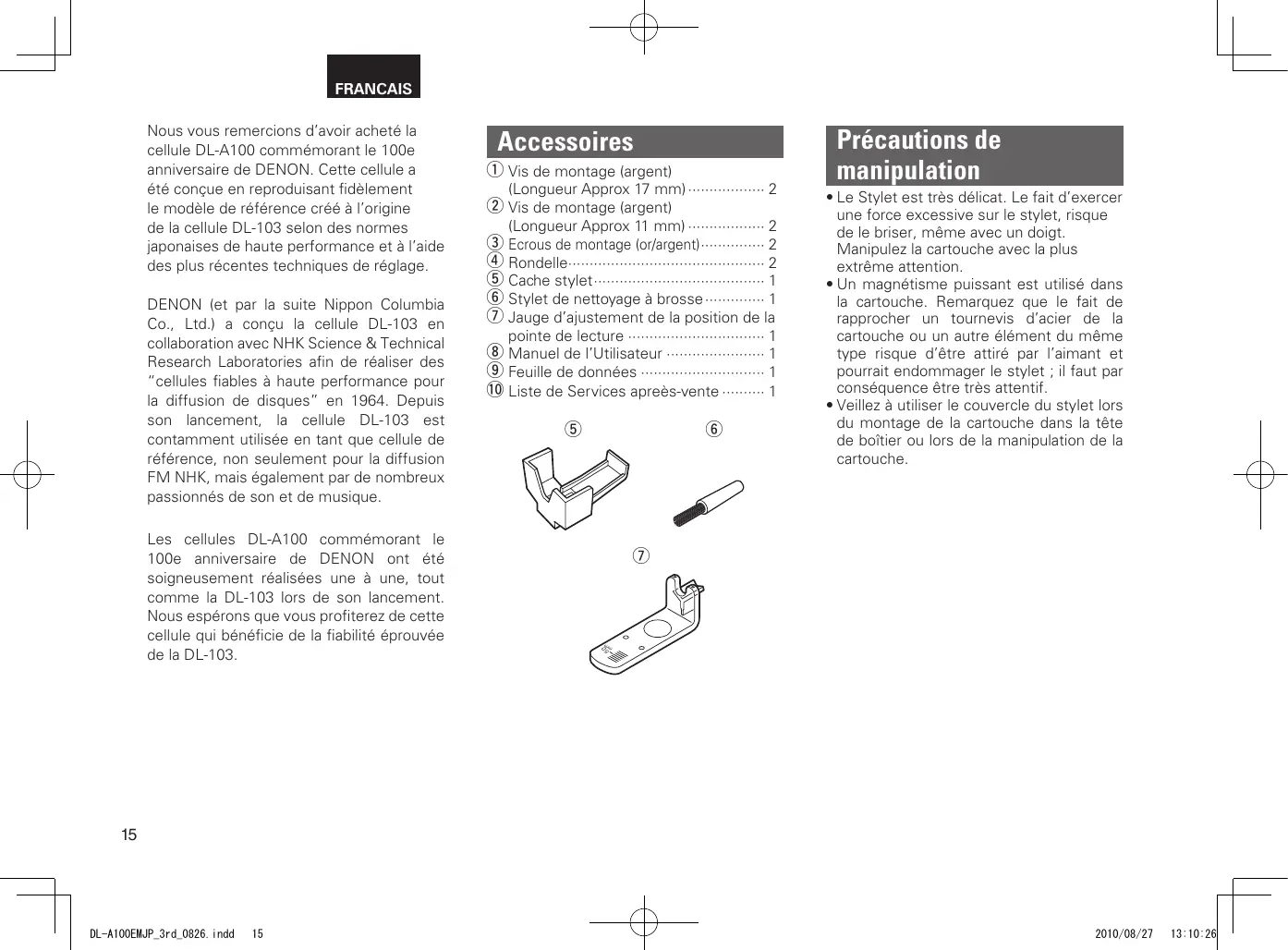

Nous vous remercions d'avoir acheté la cellule DL-A100 commémorant le 100e anniversaire de DENON. Cette cellule a été conçue en reproduisant fidèlement le modèle de référence créé à l'origine de la cellule DL-103 selon des normes japonaises de haute performance et à l'aide des plus récentes techniques de réglage.

DENON (et par la suite Nippon Columbia Co., Ltd.) a conçu la cellule DL-103 en collaboration avec NHK Science & Technical Research Laboratories afin de réaliser des "cellules fiables à haute performance pour la diffusion de disques" en 1964. Depuis son lancement, la cellule DL-103 est constamment utilisée en tant que cellule de référence, non seulement pour la diffusion FM NHK, mais également par de nombreux passionnés de son et de musique.

Les cellules DL-A100, commémorant le 100e anniversaire de DENON, ont été soigneusement réalisées une à une, tout comme la DL-103 lors de son lancement. Nous espérons que vous profiterez de cette cellule qui bénéficie de la fiabilité éprouvée de la DL-103.

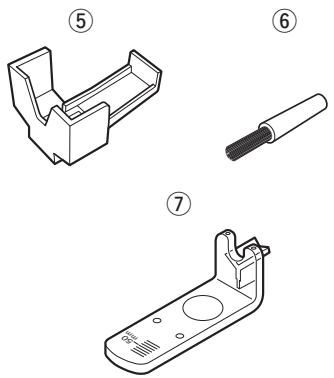

Accessoires

① Vis de montage (argent) (Longueur Approx. 17 mm) 2 ② Vis de montage (argent) (Longueur Approx. 11 mm) 2 ③ Écrous de montage (or/argent) 2 ④ Rondelle 2 ⑤ Cache stylet ⑥ Stylo de nettoyage à brosse 1 ⑦ Jauge d'ajustement de la position de la pointe de lecture 1 ⑧ Manuel de l'Utilisateur 1 ⑨ Feuille de données 1 ⑩ Liste de Services après-vente 1

Précautions de manipulation

• Le stylet est très délicat. Le fait d'exercer une force excessive sur le stylet risque de le briser, même avec un doigt. Manipulez la cartouche avec la plus extrême attention.
• Un magnétisme puissant est utilisé dans la cartouche. Notez que le fait de rapprocher un tournevis en acier de la cartouche ou tout autre objet similaire risque d'être attiré par l'aimant et pourrait endommager le stylet ; il faut par conséquent être très attentif.
• Veillez à utiliser le couvercle du stylet lors du montage de la cartouche dans la tête de boîtier ou lors de la manipulation de la cartouche.

Montage dans la tête de boîtier

• Afin de protéger le stylet, lors de l'exécution du montage, veillez à monter le couvercle du stylet.

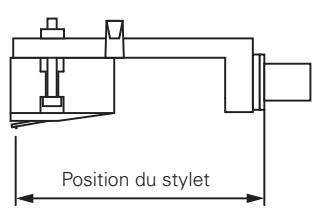

• Réglez la position du stylet spécifique en fonction du tourne-disque utilisé et montez-le correctement sans l'incliner ni le tourner.

• Lors de l'ajustement de la position de la pointe de lecture, utilisez la jauge d'ajustement de position de la pointe de lecture fournie.
• Deux types de vis sont fournis avec la cellule. Utilisez les vis dont la longueur est appropriée à votre tête de lecture.

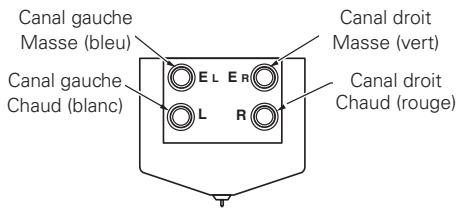

• ci-dessous. Veillez à faire un branchement correct.

Remarque

Lors de la connexion de la cartouche, veillez à utiliser des fils à pointe en fibre et insérez-les dans les bornes. L'exercice de chaleur sur les bornes de sortie de la cartouche, comme par exemple un brasage direct, cause des dégâts internes, tels qu'une rupture de fil.

Réglage de la force d'appui

Il faut utiliser une force d'appui comprise entre 25 mN ± 3 mN (2,5 g ± 0,3 g).

Tension de sortie

La tension de sortie est de 0,3 mV. Si votre amplificateur ne prend pas en charge l'entrée pour cellule MC, utilisez un transformateur survolteur ou un amplificateur de tête conçu pour les cellules de type MC.

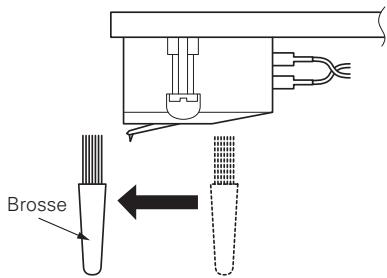

Nettoyage du stylet

Utilisez la brosse fournie afin d'enlever la poussière de l'extrémité du stylet avec précaution avant et après l'écoute des enregistrements.

Spécifications

Principe : Type à cadre mobile (MC)

Tension de sortie : 0,3 mV (1 kHz, 50 mm/s, direction horizontale)

Équilibrage du canal : 1 dB max. (1 kHz)

Séparation du canal : 25 dB min. (1 kHz)

Impédance électrique :

40Ω±20%

Souplesse : 5 × 10^-3 m / N (en utilisant un enregistreur)

100 Hz)

Stylet : Diamant carré solide de 0,2 mm

Force d'Appui : 25 mN ±3 mN (2,5 g ±0,3 g)

Distorsion de Fréquence :

20 Hz à 45 kHz

Poids: 8,8g

Impédance de charge :

100 Ω min.

(40 Ω lors de l'utilisation d'un transformateur)

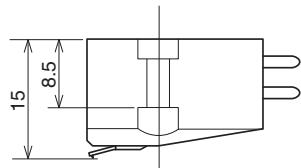

Schéma des Dimensions Externes (unité : mm)

L'apparence et les spécifications de l'appareil sont susceptibles d'être modifiées sans préavis en vue d'améliorer le produit.
