使用説明書 DL-A100 DENON

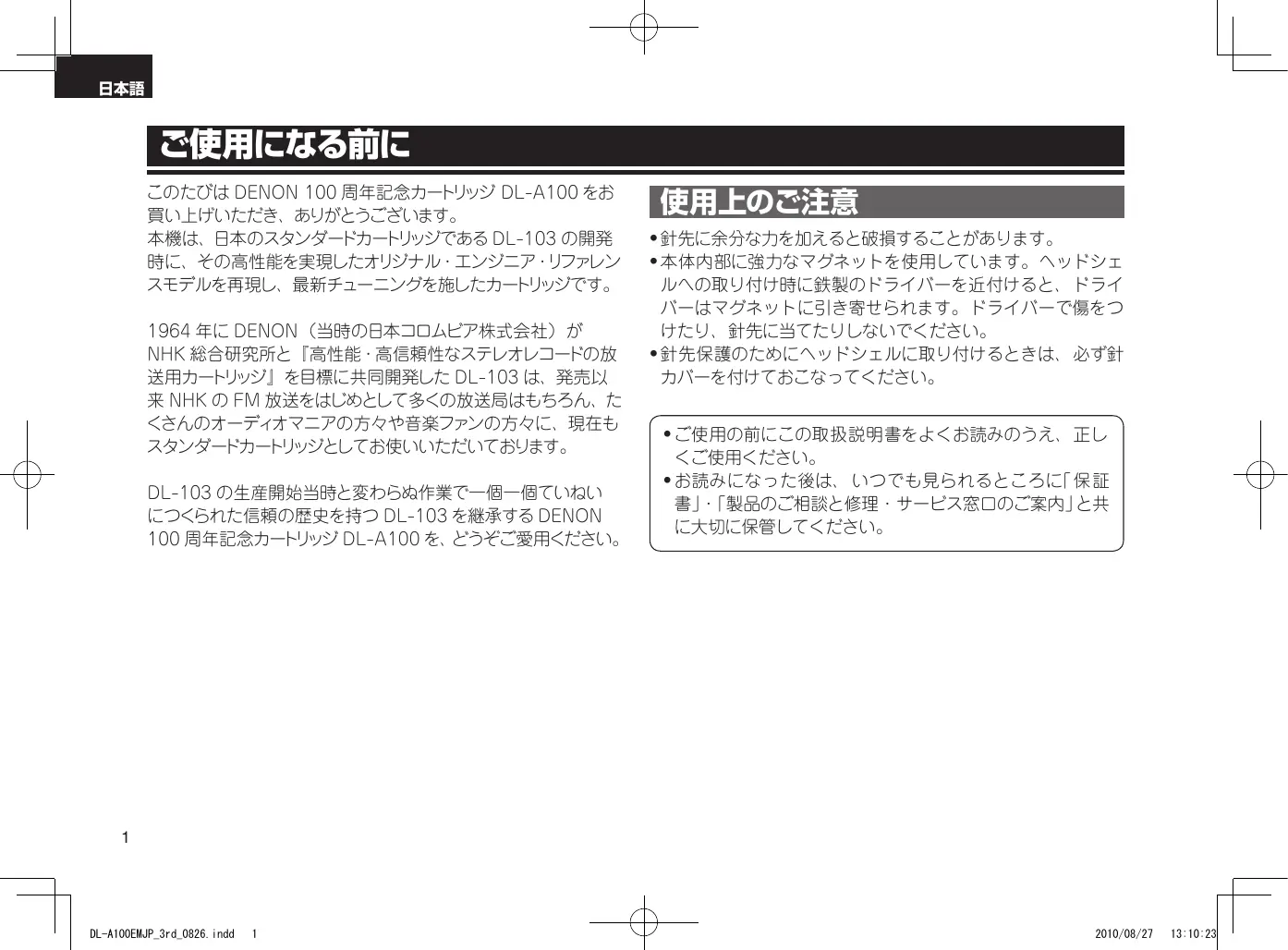

ご使用になる前に このたびは DENON 100 周年記念カートリッジ DL-A100 をお 買い上げいただき、ありがとうございます。 本機は、日本のスタンダードカートリッジである DL-103 の開発 時に、その高性能を実現したオリジナル・エンジニア・リファレン スモデルを再現し、最新チューニングを施したカートリッジです。 1964 年に DENON（当時の日本コロムビア株式会社）が NHK 総合研究所と『高性能・高信頼性なステレオレコードの放 送用カートリッジ』を目標に共同開発した DL-103 は、発売以 来 NHK の FM 放送をはじめとして多くの放送局はもちろん、た くさんのオーディオマニアの方々や音楽ファンの方々に、現在も スタンダードカートリッジとしてお使いいただいております。 DL-103 の生産開始当時と変わらぬ作業で一個一個ていねい につくられた信頼の歴史を持つ DL-103 を継承する DENON 100 周年記念カートリッジ DL-A100 を、どうぞご愛用ください。

使用上のご注意 • 針先に余分な力を加えると破損することがあります。 • 本体内部に強力なマグネットを使用しています。ヘッドシェ ルへの取り付け時に鉄製のドライバーを近付けると、ドライ バーはマグネットに引き寄せられます。ドライバーで傷をつ けたり、針先に当てたりしないでください。 • 針先保護のためにヘッドシェルに取り付けるときは、必ず針 カバーを付けておこなってください。 • ご使用の前にこの取扱説明書をよくお読みのうえ、正し くご使用ください。 • お読みになった後は、 いつでも見られるところに「 保 証 書」・「製品のご相談と修理・サービス窓口のご案内」と共 に大切に保管してください。

マークについて このマークは、補足説明や操作上のアドバイス をあらわします。

このマークは、操作時に留意していただきたい 注意点や、機能の制約などをあらわします。

イラストについて 本書に使用しているイラストは、取り扱い方法を説明する ためのもので実物と異なる場合があります。

q 取り付け用ねじ 2 （約17ｍｍ） w 取り付け用ねじ 2 （約11ｍｍ） e 取り付け用ナット 2 r ワッシャー 2 t 針カバー 1 y 針先清掃用ブラシ 1 u 針先位置調整ゲージ 1 i 取扱説明書(本書) 1 o データーシート 1 Q0 製品のご相談と修理・サービス窓口のご案内 1 Q1 保証書 1 （日本向けモデルにのみ付属） t

本機の特長 左右独立ムービングコイルの採用

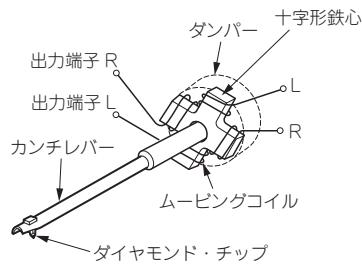

左右のチャンネル特性がよく揃う十字形鉄心とコイル

本機は左右のチャンネルごとに独立しているムービングコイルを 採用しています。これにより再生帯域を広く確保でき、また周 波数特性が平坦となり、左右の感度差の抑制も実現しています。

本機は、十字形の鉄心に左右のチャンネルに分けてコイルを巻 いています。コイルを左右対称に巻くことで等価質量の低減 と、左右のチャンネルの感度差の抑制に効果を発揮して、バラ ンスのとれた特性が得られます。

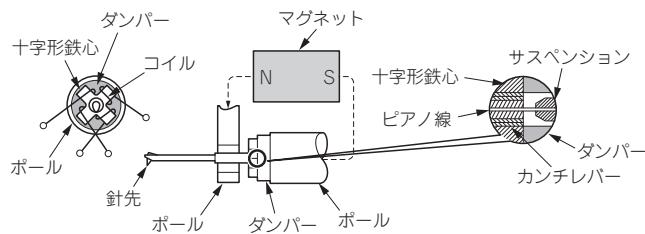

合理的な振動系 本機の振動系の支点は極めて細いピアノ線で作られています。 針先は音溝の進行方向に前後することなく上下左右のみ安定し た動作をします。

二重構造のカンチレバー 本機のカンチレバーは二重構造を採用しており、分割振動を大 幅に抑制できるうえ、軽量かつ堅牢性にも優れています。二重 構造により、振動系の機械インピーダンスが小さくなり、可聴 周波数帯域全域にわたって優れた特性を得ることができます。

長寿命ソリッドダイヤ針 本機の針先にはソリッドダイヤを使用しており、長い時間にわ たって磨耗が少なく安定した特性を維持します。硬さでは他に 比類のないダイヤモンドでも、その結晶方向によっては硬さが 異なるため、カートリッジの針先に取り付ける方向によっては 磨耗時間が大きく異なります。本機では、ダイヤモンドの結晶 方向に合わせて最も硬い部分が音溝の壁に接触するように一本 一本正確に取りつけています。

コイル 二重構造 ダンパー カンチレバー ポール

カンチレバーにはレコードの音溝の壁を正確にトレースするた めに微細に動作できる性能が要求されます。本機のカンチレバー の支持構造やカンチレバー自体の構造には、DL-103 の振動系設 計思想を受け継ぎ、高いトレース性能を確保しております。

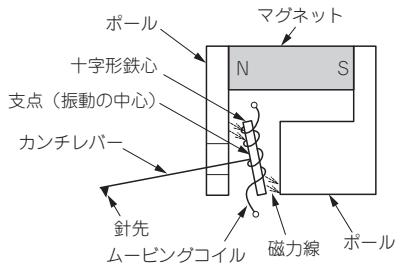

針先がレコードの音溝をトレースすると、針先に生じる振動が カンチレバーを経て、カンチレバーの根元に固定されているコ イルに伝わります。発電のためのコイルは十字形の鉄心に巻き 付けています。カートリッジ内部の平行磁界中の環境に配置 された十字形の鉄心と一体化しているコイルが振動することに よって発電するしくみです。

高いトレース性能を得るために本機のカンチレバーの後端部に は、高い耐久性と柔軟性を兼ね備える、細いピアノ線を使ってカ ンチレバーを支持する構造を採用しています。 また、カンチレバーには二重構造を採用。DL-103 で最初にカン チレバーの二重構造を採用し強度の確保はもちろん、高域特性に 最も影響のある針先からみた等価質量を極力小さくすることで、 高いトレース能力を確保しています。 振動系の質量を大きく左右するカンチレバーを細くすれば軽くな りますが、強度が低下したり、分割振動するため好ましくありま せん。振動系の針先からみた等価質量の分布状態は針先に近づく ほど大きくなるので、同じ厚さの材料なら、針先に近づくにつれ て細くすれば好結果が得られます。円錐形カンチレバーは形状と しては最も好ましいのですが、二重構造にすることによって同様 の結果が得られるばかりでなく、材質的に二種類の組み合わせが 可能なのでその材料の構成により最適な特性のものにすることが できます。DL-A100 のカンチレバーは特殊軽合金を使用し、最 も効果的な形状寸法の組み合わせを行っています。

準備 ヘッドシェルの取り付け方 • 針先保護のために必ず針カバーを付けておこなってください。 • ご使用になるプレーヤーシステムで、指定された針先位置に 合わせて、傾いたり曲ったりしないように正しく取り付けて ください。

• 針先位置を合わせるときは、付属 の針先位置調整ゲージをお使いく ださい。 • 本機には２種類のネジを付属してい ます。お使いのシェルに適した長さ のネジをお使いください。

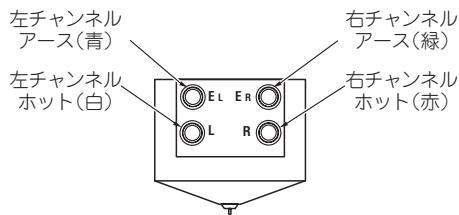

• 出力端子の配置は下図のようになっています。正しく接続し てください。 左チャンネル アース（青） 左チャンネル ホット（白）

右チャンネル アース（緑） EL ER L

針圧について 適正針圧は 2.5g ± 0.3g（2.2g ～ 2.8g）です。 この範囲内でご使用ください。

出力電圧について 出力電圧は 0.3mV です。ご使用になるアンプが MC カートリッ ジの入力に対応していない場合は、MC 形カートリッジ用のス テップアップトランスやヘッドアンプなどをお使いください。

接続のしかた • カートリッジの端子に、ヘッドシェルのリード線を接続して ください。 • 接続にはお手持ちのピンセットをお使いください。 • お使いのプレーヤーに合わせて、ステレオ接続またはモノラ ル接続をおこなってください。

カートリッジを接続する場合は、必ずチップ付きリード線を端子に差 し込んでご使用ください。カートリッジの出力端子に直接ハンダ付け などで熱を加えると、内部で断線するなど故障の原因になります。

針先の清掃 針先は非常に繊細に出来ていますので、取 り扱いには十分にご注意ください。針先の ゴミは付属の柔らかいブラシなどで軽く取 り除いてください。

保証期間中の交換 • 保証書の記載内容に基づいて交換させていた だきます。詳しくは保証書をご覧ください。 • 針の磨耗や、お取り扱い中の不注意による 針の破損等は保証の対象にはなりません。 ご注意 保証書が添付されない場合は、有償になり ますので、ご注意ください。

本機の補修用性能部品の保有期間は、製造 打ち切り後８年です。

お客様の個人情報の保護について • お客 様にご記 入いただいた保証書の控え は、保証期間内のサービス活動およびその 後の安全点検活動のために記載内容を利 用させていただく場合がございますので、 あらかじめご了承ください。 • この商 品に添 付されている保証書によっ て、保証書を発行している者（保証責任者） およびそれ以外の事業者に対するお客様の 法律上の権利を制限するものではありませ ん。

針の寿命は約 2000 時間です。使用状態な どで変わることがあります。針先が摩耗す ると高音が荒く歪んだ再生音になります。 レコード盤を傷める原 因となりますので、 速やかにカートリッジを交換してください。

この製品には保証書が添付されております。 保証書は、必ず「販売店名・購入日」などの 記入を確かめて販売店から受け取っていた だき、内容をよくお読みの上、大切に保管 してください。

針 交 換は日 本 向けモデルのみの対 応です。 針先交換価格でお取り換えいたします。そ の場合は、お買い上げ店または最寄りの当 社営業所にお使いになっていた現品をご持 参ください。

保証書について（日本向けモデルにのみ付属）

保証期間経過後の対応 針交換価格にてお取り替えさせていただき ます。「製品のご相談と修理・サービス窓口 のご案内」に記載の、お近くの修理相談窓口 へお問い合わせください。

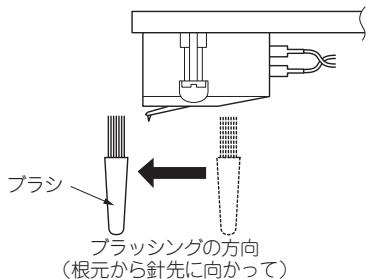

ブラッシングの方向 （根元から針先に向かって）

ご注意 反対方向にブラッシングをすると、針先を 傷めることがあります。

DL-A100EMJP_3rd_0826.indd

添付の「製品のご相談と修理・サービス窓口 のご案内」に記載の、お近くの修理相談窓口 へご相談ください。

主な仕様 ムービングコイル（MC）形 0.3mV（1kHz 50mm/sec 水平方向） 1dB 以内（1kHz） 25dB 以上（1kHz） 40 Ω± 20％（1kHz） 100 Ω以上（トランス使用の場合 40 Ω） 5x10-6cm/dyne（100Hz レコード使用） 0.2mm 角ソリッドダイヤ 16.5 ミクロン（0.65 ミル） 2.5g ± 0.3g 20Hz ～ 45kHz 8.8g

機械インピーダンス特性 機械インピーダンス （dyne sec/cm）

発電方式： 出力電圧： 左右感度差： 左右分離度： 電気インピーダンス： 負荷抵抗： コンプライアンス： 針先： 針先半径： 針圧： 再生周波数範囲： 質量：

電気インピーダンス特性 102 8 6 4 2 10 8 6 4 2
