DL-A100 - Pickup DENON - Gratis bruksanvisning och manual

Produkttyp	Fonocell
Varumärke	DENON
Modell	DL-A100
Funktionsprincip	Rörlig spole (MC)
Utspänning	0,3 mV (1 kHz, 50 mm/s, horisontell riktning)
Kanalsbalans	≤ 1 dB (1 kHz)
Kanalseparation	≥ 25 dB (1 kHz)
Elektrisk impedans	40 Ω ± 20%
Följsamhet	5 × 10⁻³ ~m/N (100 Hz)
Nål	Solid fyrkantig diamant, 0,2 mm
Rekommenderat nåltryck	25 mN ± 3 mN (2,5 g ± 0,3 g)
Frekvensomfång	20 Hz – 45 kHz
Vikt	8,8 g
Minimal belastningsimpedans	100 Ω (40 Ω vid användning av transformator)
Ingående tillbehör	4 monteringsskruvar (2 × 17 mm, 2 × 11 mm), 2 muttrar, 2 brickor, nåldammskydd, rengöringsborste, justeringsmall, användarhandbok, datablad, serviceförteckning
Underhåll och rengöring	Rengör nålen med den medföljande borsten före och efter varje lyssning
Säkerhet och försiktighetsåtgärder	Hantera försiktigt, undvik överdriven kraft på nålen, använd nåldammskyddet vid montering, håll magnetiska föremål borta
Montering	Montera med nåldammskyddet, justera positionen med mallen, använd lämpliga skruvar, anslut fiberspetstrådar utan lödning
Justering av nåltryck	Justera mellan 2,2 g och 2,8 g
Anslutning	Använd fiberspetstrådar, löda inte direkt på anslutningarna

Vanliga frågor - DL-A100 DENON

Hur installerar jag fonocellen DL-A100 på en tonarm?

Använd det medföljande nåldammskyddet för att skydda nålen under monteringen. Fäst fonocellen med lämpliga skruvar (17 mm eller 11 mm beroende på tonarm). Justera nålspetsens läge med den medföljande mallen. Anslut fiberspetstrådar till anslutningarna utan att löda.

Vilket nåltryck ska jag använda?

Det rekommenderade nåltrycket är 25 mN ± 3 mN, dvs. 2,5 g ± 0,3 g. Justera tonarmens motvikt inom detta intervall.

Kan min förstärkare använda denna MC-fonocell direkt?

Utspänningen är 0,3 mV, vilket är typiskt för MC-fonoceller. Om din förstärkare saknar MC-ingång måste du använda en stegtransformator eller en MC-fonoförförstärkare.

Hur rengör jag nålen på DL-A100?

Använd den medföljande rengöringsborsten. Borsta försiktigt nålspetsen från bak till fram före och efter varje lyssning för att avlägsna damm.

Vilka tillbehör medföljer fonocellen?

Förpackningen innehåller: 4 monteringsskruvar (2 × 17 mm, 2 × 11 mm), 2 muttrar, 2 brickor, ett nåldammskydd, en rengöringsborste, en justeringsmall, användarhandboken, ett datablad och en serviceförteckning.

Kan jag löda anslutningstrådarna direkt på fonocellens anslutningar?

Nej, värmen från en lödkolv kan skada de interna komponenterna. Använd endast fiberspetstrådar som du för in i anslutningarna.

Vilken belastningsimpedans rekommenderas?

Den minimala belastningsimpedansen är 100 Ω. Om du använder en stegtransformator kan den vara 40 Ω.

Hur skyddar jag nålen vid montering?

Montera alltid det medföljande nåldammskyddet innan du hanterar fonocellen eller fäster den på tonarmen. Detta förhindrar oavsiktlig kontakt som kan bryta nålen.

Vad gör jag om utspänningen är för låg?

Se till att din förstärkare eller förförstärkare är anpassad för MC-fonoceller. Använd vid behov en stegtransformator eller en MC-förförstärkare. Kontrollera även justeringen av nåltrycket.

Var hittar jag databladet och serviceförteckningen?

Dessa dokument finns i förpackningen. Databladet innehåller detaljerade specifikationer och serviceförteckningen anger auktoriserade servicecenter. Förvara dem tillsammans med användarhandboken.

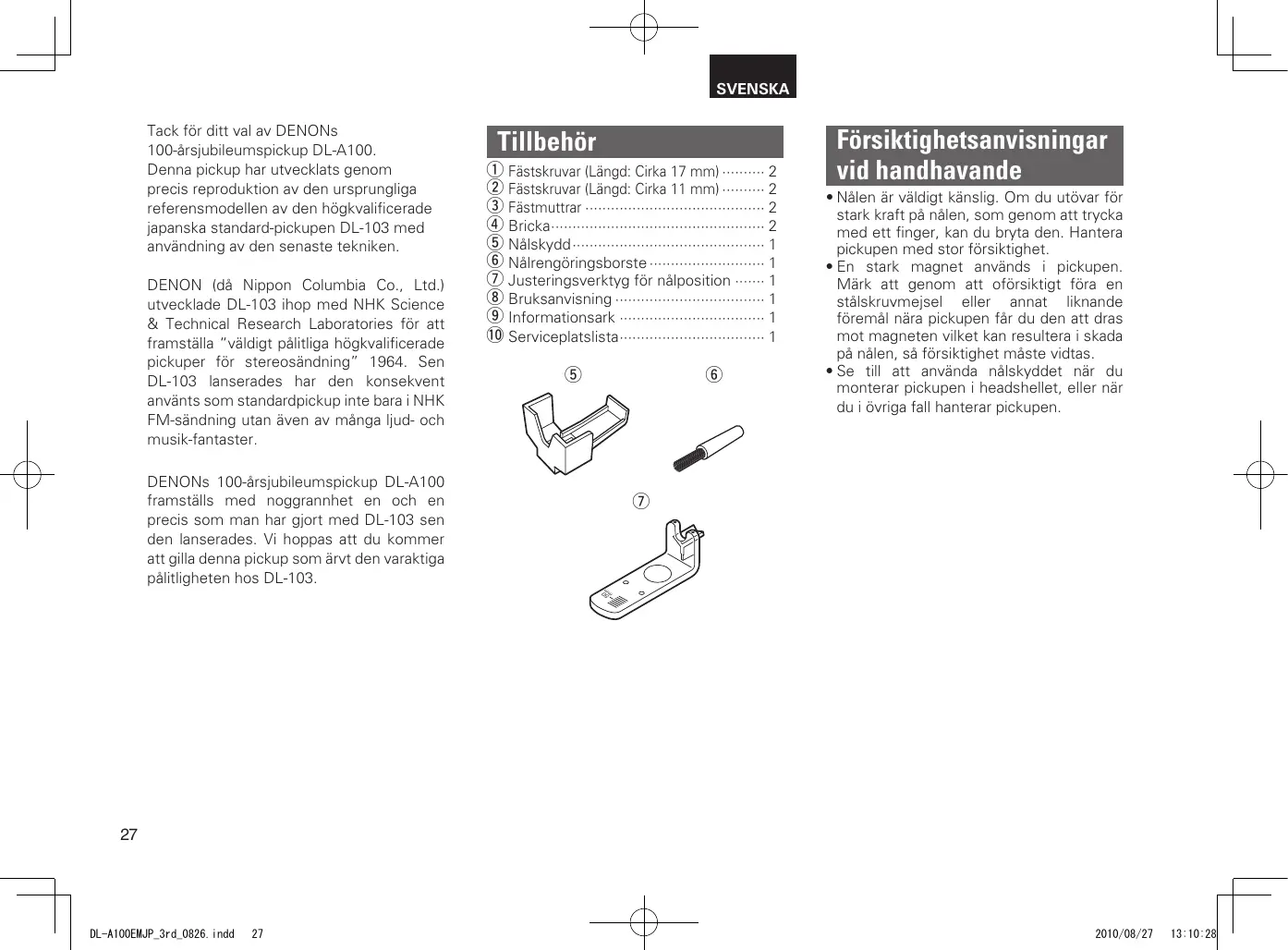

BRUKSANVISNING DL-A100 DENON

Tack for ditt val av DENONs 100-arsjubileumspickup DL-A100. Denna pickup har utvecklats genom precis reproduction av den ursprungliga referensmodellen av den högkvalificerade japonska standard-pickupen DL-103 med användning av den senaste tekniken.

DENON (dà Nippon Columbia Co., Ltd.)
utvecklade DL-103 ihop med NHK Science & Technical Research Laboratories for att framställa "väldigt pälitiga högvalicerade pickuper für stereosändning" 1964. Sen DL-103 lanserades har den konsekvent använts som standardpickup inte bara i NHK FM-sändning utan även av mga ljud- och musik-fantaster.

DENONs 100-arsjubileumspickup DL-A100 framstalls med noggrannhet en och en precis som man har gjort med DL-103 senden lanserades. Vi hoppas att du kommt att gilla denna pickup som arvt den varaktiga pålitligeheten hos DL-103.

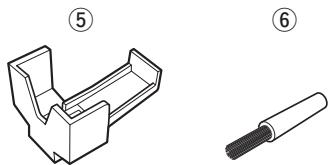

Tillbehör

① Fästskruvar (Längd: Cirka 17 mm) 2
(2) Fästskruvar (Längd: Cirka 11 mm) …… 2
③ Fasymutrar 2
④ Bricka 2
⑤ Nalskydd
⑥ Nårlengöringsborste 1
⑦ Justeringsverktyg für nälposition 1
⑧ Bruksanvisning 1
(9) Informationsark 1
⑩ Serviceplatzista 1

⑦

Försiktighetsanvisningar vid handhavande

• Nalen är vändigt kānslig. Om du utövar for stark kraft på nalen, som genom att trycka med ett finger, kan du bryta den. Hantera pickupen med stor forsiktigkeit.
• En stark magnet används i pickupen.
  Märk att genom att oförskigt füra en stålskruvmejsel eller annat liknande föremål nara pickupen fár du den att dras mot magneten vilket kan resultera i skada på nalen, sä forsiktigkeit maste vidtas.
• Se till att anecd nalskyddet nar du monterar pickupen i headshellet, ellr nar du i ovriga fall hanterar pickupen.

Montera ihop med headshellet

• För att skydda nälen, se till att montera på nalskyddet Near du utforenna procedur.

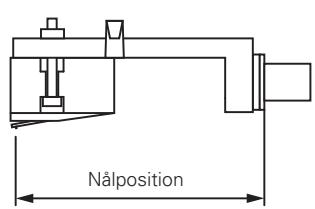

• Justera till den nälposition som specificeras for skivspelarsystemet du anvander och montera riktigtutan att luta eller vrida den.

• Vid justering av nälpositionen,
  använd det medfoljande
  justeringsverktyget für nälposition.

• Två typer av skruvar medfoljer med pickupen. Använd de skruvar som har passande langd für ditt shell.

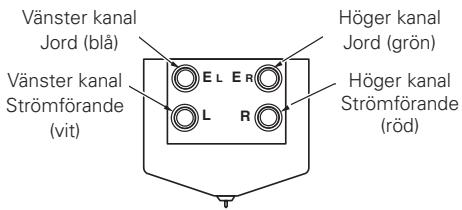

• Utgängarnas placeringar ar sā som visas i bilden nedan. Se till att ansluta riktigt.

OBSERVERA

När du ansluter pickupen, se till att använda de toppförstedda ledarna och tryck in dem i uttagen. Om du utsätter pickupens utgangar for hetta, som t.ex. vid direkt lódning, orsakas inre skada på pickupen, som t.ex. ledningsbristning.

Justering av nålanliggningskraft

Nälanliggningskraft inom området 25 mN ±3 mN (2,5 g ±0,3 g) bör användas.

Uteffekt

Uteffekten ar 0,3mV. Om din forstarkare inte stoder MC-pickupingang, använd en upptransformerer aller forstarkare utformad for MC-pickuper.

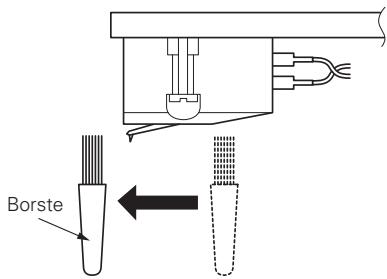

Närlengöring

Använd den medfoljande borsten für att fösiktigt avlågsna eventuell smuts是从 nälens spets före och after upspelning av skivor.

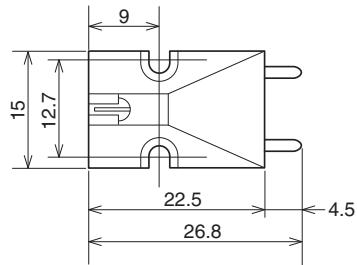

Tekniska data

Huvuddel: Vridspole (MC)

Uteffekt: 0,3 mV (1 kHz 50 mm/s horisontell riktning)

Kanalbalans: 1 dB max. (1 kHz)

Kanalseparation: 25 dB min. (1 kHz)

Elektrisk Impedans: 40 ± 20%

Fjädringsmjukhet: 5 × 10^-3 ~m / N (Med en 100 ~Hz skiva)

Näl: 0,2 mm fyrkantig diamant

Nälanligningskraft: 25mN± 3mN (2,5g± 0,3g)

Frekvensrespons: 20 Hz till 45 kHz

Vikt: 8,8 g

Laddningsimpedans: 100 min.

(40 Ω vid användning av en transformator)

* Utseende och tekiska data kan ändras utan föregående meddelande i produktförbättringsyyfte.
