DL-A100 - Testina fonografica DENON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Testina fonografica
Marca	DENON
Modello	DL-A100
Principio di funzionamento	A bobina mobile (MC)
Tensione di uscita	0,3 mV (1 kHz, 50 mm/s, direzione orizzontale)
Bilanciamento del canale	≤ 1 dB (1 kHz)
Separazione dei canali	≥ 25 dB (1 kHz)
Impedenza elettrica	40 Ω ± 20%
Flessibilità	5 × 10⁻³ ~m/N (100 Hz)
Stilo	Diamante quadrato solido da 0,2 mm
Forza di appoggio raccomandata	25 mN ± 3 mN (2,5 g ± 0,3 g)
Risposta in frequenza	20 Hz a 45 kHz
Peso	8,8 g
Impedenza di carico minima	100 Ω (40 Ω se si utilizza un trasformatore)
Accessori inclusi	4 viti di montaggio (2 × 17 mm, 2 × 11 mm), 2 dadi, 2 rondelle, copristilo, spazzola di pulizia, calibro di regolazione, manuale utente, scheda tecnica, elenco assistenza
Manutenzione e pulizia	Pulire lo stilo con la spazzola in dotazione prima e dopo ogni ascolto
Sicurezza e precauzioni	Maneggiare con cura, evitare forze eccessive sullo stilo, utilizzare il copristilo durante il montaggio, tenere lontano da oggetti magnetici
Montaggio	Montare con copristilo, regolare la posizione con il calibro, utilizzare le viti appropriate, collegare i fili a punta in fibra senza saldare
Regolazione della forza di appoggio	Regolare tra 2,2 g e 2,8 g
Cablaggio	Utilizzare fili a punta in fibra, non saldare direttamente sui terminali

Domande frequenti - DL-A100 DENON

Come installare la testina DL-A100 su un braccio di lettura?

Utilizzare il copristilo in dotazione per proteggere lo stilo durante il montaggio. Fissare la testina con le viti appropriate (17 mm o 11 mm a seconda della testa di lettura). Regolare la posizione della punta di lettura con il calibro in dotazione. Collegare i fili a punta in fibra ai terminali senza saldare.

Quale forza di appoggio devo utilizzare?

La forza di appoggio raccomandata è di 25 mN ± 3 mN, ovvero 2,5 g ± 0,3 g. Regolare il contrappeso del braccio di lettura in questo intervallo.

Il mio amplificatore può utilizzare direttamente questa testina MC?

La tensione di uscita è di 0,3 mV, tipica delle testine MC. Se il vostro amplificatore non ha un ingresso MC, dovete utilizzare un trasformatore elevatore o un preamplificatore phono MC.

Come pulire lo stilo della DL-A100?

Utilizzare la spazzola di pulizia in dotazione. Spazzolare delicatamente l'estremità dello stilo da dietro in avanti prima e dopo ogni ascolto per rimuovere la polvere.

Quali accessori sono forniti con la testina?

La confezione contiene: 4 viti di montaggio (2 × 17 mm, 2 × 11 mm), 2 dadi, 2 rondelle, un copristilo, una spazzola di pulizia, un calibro di regolazione, il manuale utente, una scheda tecnica e un elenco di assistenza post-vendita.

Posso saldare i fili di collegamento direttamente sui terminali della testina?

No, il calore di un saldatore potrebbe danneggiare i componenti interni. Utilizzare solo fili a punta in fibra da inserire nei terminali.

Quale impedenza di carico è raccomandata?

L'impedenza di carico minima è di 100 Ω. Se si utilizza un trasformatore elevatore, può essere di 40 Ω.

Come proteggere lo stilo durante il montaggio?

Montare sempre il copristilo in dotazione prima di maneggiare la testina o di fissarla sul braccio. Ciò evita contatti accidentali che potrebbero rompere lo stilo.

Cosa fare se la tensione di uscita è troppo bassa?

Assicurarsi che l'amplificatore o preamplificatore sia adatto alle testine MC. Se necessario, utilizzare un trasformatore elevatore o un preamplificatore MC. Verificare anche la regolazione della forza di appoggio.

Dove trovare la scheda tecnica e l'elenco assistenza?

Questi documenti sono inclusi nella confezione. La scheda tecnica contiene le specifiche dettagliate e l'elenco assistenza indica i centri di servizio autorizzati. Conservarli con il manuale utente.

MANUALE UTENTE DL-A100 DENON

MANUALE DELLE ISTRUZIONI

MANUEL DE L'UTILISATEUR

MANUAL DEL USUARIO

GEBRUKSAANWIJZING

BRUKSANVISNING

DL-A100

Stérel力一卜J

STEREO CARTRIDGE

使用にの前に

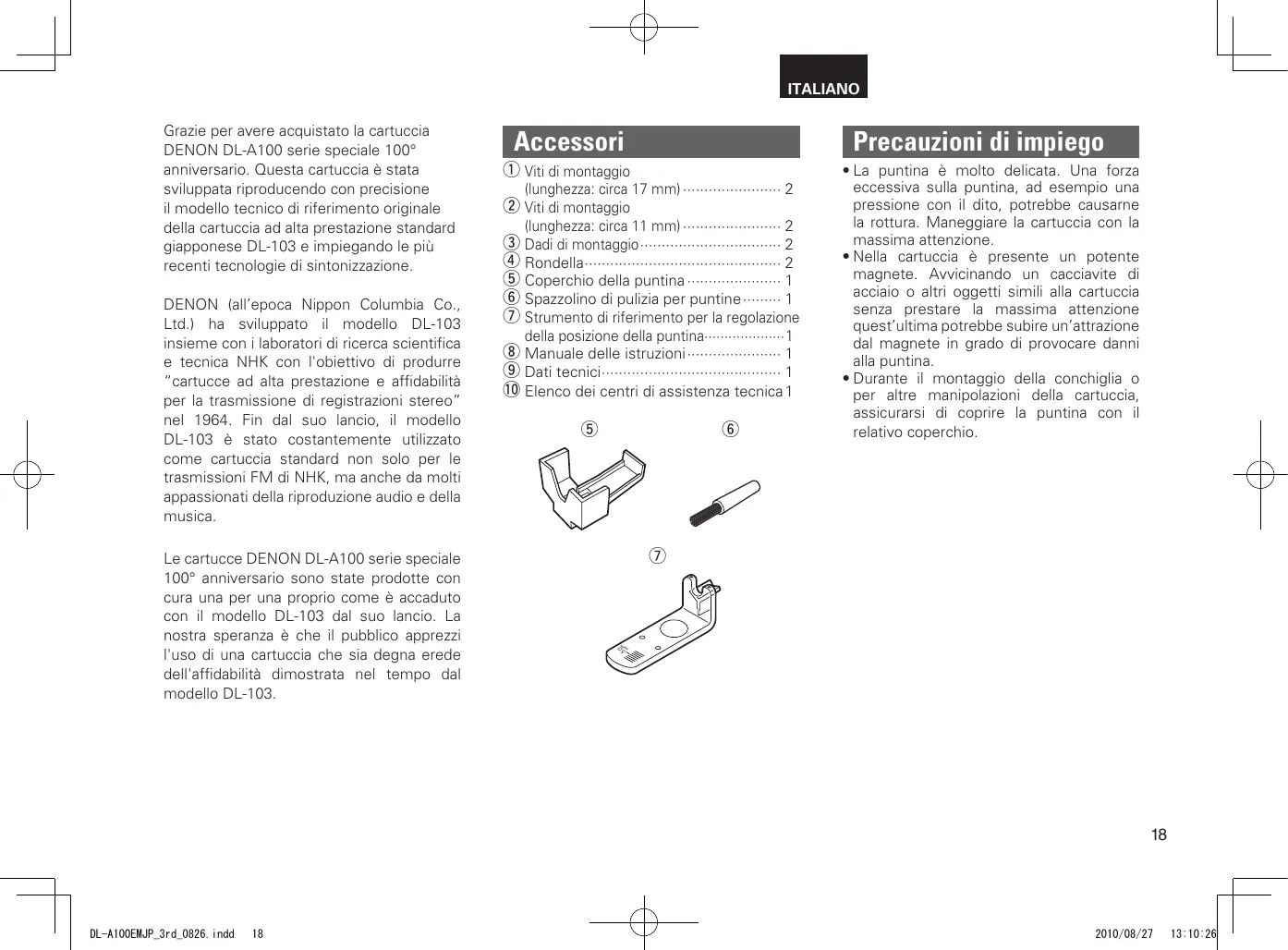

Grazie per avere acquistato la cartuccia DENON DL-A100 seriespeciale 100^ anniversario.Questa cartuccia è stata sviluppata riproduccendo con precisione il modello technique di riferimento originale della cartuccia ad alta prestazione standard giapponese DL-103 e impiegando le più recenti technologie di sintonizzazione.

DENON (all'epoca Nippon Columbia Co., Ltd.) ha sviluppato il modello DL-103 insieme con i lavoratori di ricerca scientifica e tecnia NHK con l'obiettivo di produrre "cartucce ad alta prestazione e affidabilità per la trasmissione di registrazioni stereo" nel 1964. Fin dal suo lancio, il modello DL-103 è stato costamente utilizzato come cartuccia standard non solo per le trasmissioni FM di NHK, maanche da molti appassionati della riproduzione audio e della musica.

Le cartucce DENON DL-A100 series speciale 100^ anniversario sono state prodotte con cura una per una proprio come è accaduto con il modello DL-103 dal suo lancio. La nostra speranza è che il pubblico apprezzi l'uso di una cartuccia che si degna erede dell'affidabilità dimostrata nel tempo dal modello DL-103.

Accessorli

① Viti di montaggio (lunghezza: circa 17 mm) 2
② Viti di montaggio (lunghezza: circa 11 mm) 2
③ Dadi di montaggio 2
(4) Rondella 2

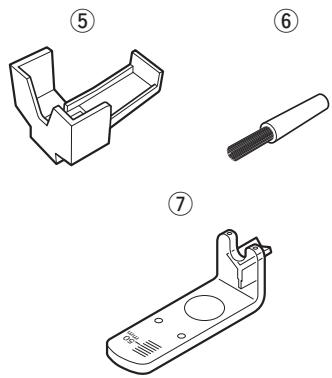

⑤ Coperchio della puntina 1
⑥ Spazzolino di pulizia per puntine 1
(7) Strumento di riferimento per la regolazione della posizione della puntina 1
(8) Manuale delle istruzioni 1
9 Dati tecnici 1
10 Elenco dei centri di assistenza tecnica 1

Precauzioni di impiego

• La puntina è molto delicata. Una forza eccessiva sulla puntina, ad esempio una pressione con il dito, potrebbe causarne la rottura. Maneggiare la cartuccia con la massima attenzione.
• Nella cartuccia è presente un potente magnete. Avvincindo un cacciavite di acciaio o altri oggetti simili alla cartucciaenza prestare la massima attenzione quest'ultima potrebbe subire un'attrazione dal magnete in grado di provocare danni alla puntina.
• Durante il montaggio della conchiglia o per altre manipolazioni della cartuccia, assicurarsi di coprir la puntina con il relativo coperchio.

Montaggio della conchiglia

• Per proteggere la puntina, assicurarsi di montare il coperchio durante l'esecuzione di tale procedura.

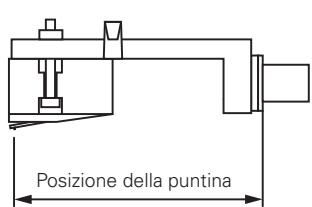

• Regolare la puntina sulla posizione specificata per ilsystema piatto utilizzato ed eseguirne il montaggio correttamente perché inclinarla o ruotarla.

• Per la regolazione della posizione della puntina, utilizzato lo strumento di riferimento in dotazione.

• Con la cartuccia sono in dotazione due tipi di viti. Utilizzato le viti della lunghezza appropriata per la conchiglia.

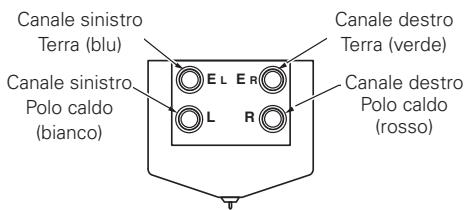

• Lo schema dei terminali di uscita è illustrato nel diagramma indicato di seguito. Assicurarsi di eseguire correttamente i collegamenti.

NOTA

Durante il collegamento della cartuccia, assicurarsi di utilizzare i connettori a punta premendoli sui terminali. L'applicazione di calore sui terminali di uscita della cartuccia, ad esempio effettuating una saldatura diretta, potra provocare danni interni alla stessa, quali la rottura dei cavi.

Regolazione della forza di trazione

Si consiglia l'impiego di una forza di trazione compresa nella'intervallo 25mN± 3mN (2,5g± 0,3g)

Tensione in uscita

La tensione in uscita è di 0,3 mV. Se l'amplificatore non supporta l'ingresso di una cartuccia MC, utilizzare un trasformatore step-up o un amplificatore head studiato per cartucce di tipo MC.

Pulizia della puntina

Utilizzare lo spazzolino in dotazione per rimuovere lo sporco dall'estremità della puntina prima e dopo la riproduzione dei dischi.

Specifiche

Tensione in uscita: 0,3 mV (1 kHz, 50 mm/s direzione orizzontale)

Bilancimiento canali: 1 dB max. (1 kHz)

Separazione tra i canali:

25 dB min. (1 kHz)

Impedenza elettrica: 40 ± 20%

Conformità: 5 × 10^-3 ~m / N (utilizzato un disco a 100 ~Hz )

Puntina: diamante solido quadrato da 0,2 mm

Forza di trazione: 25mN± 3mN (2,5g± 0,3g)

Risposta di frequenza:

da 20 Hz a 45 kHz

Peso : 8,8g

Impedenza di carico:

100Ω min.

(40 Ω quando si utilizes untrasformatatore)

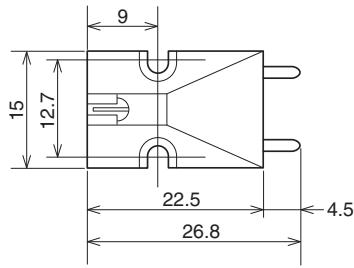

Diagramma dimensioni esterne (unità: mm)

* Per motivi di miglioramento del prodotto, il design e le specifiche sono soggetti a modifiche alla preavviso.
