BEDIENUNGSANLEITUNG DL-A100 DENON
SVENSKA NEDERLANDS ESPAÑOL ITALIANO FRANCAIS DEUTSCH DENON (damals Nippon Columbia Co., Ltd.) hat das DL-103 1964 zusammen mit den NHK Science & Technical Research Laboratories entwickelt, um extrem zuverlässige Hochleistungstonabnehmer für Sendungen mit Stereoaufnahmen herzustellen. Seit seiner Markteinführung wurde das DL-103 beständig als das Standardtonabnehmersystem eingesetzt, und zwar nicht nur für NHK FM-Sendungen, sondern auch von vielen Audio- und Musikfans. Jedes Jubiläumstonabnehmersystem DL-A100 zum 100. Geburtstag von DENON wurde sorgfältig in Einzelfertigung hergestellt, genau wie es das DL-103 von Anfang an wurde. Wir wünschen Ihnen viel Freude mit diesem Tonabnehmersystem, das die jahrelang erprobte Zuverlässigkeit des DL-103 geerbt hat.

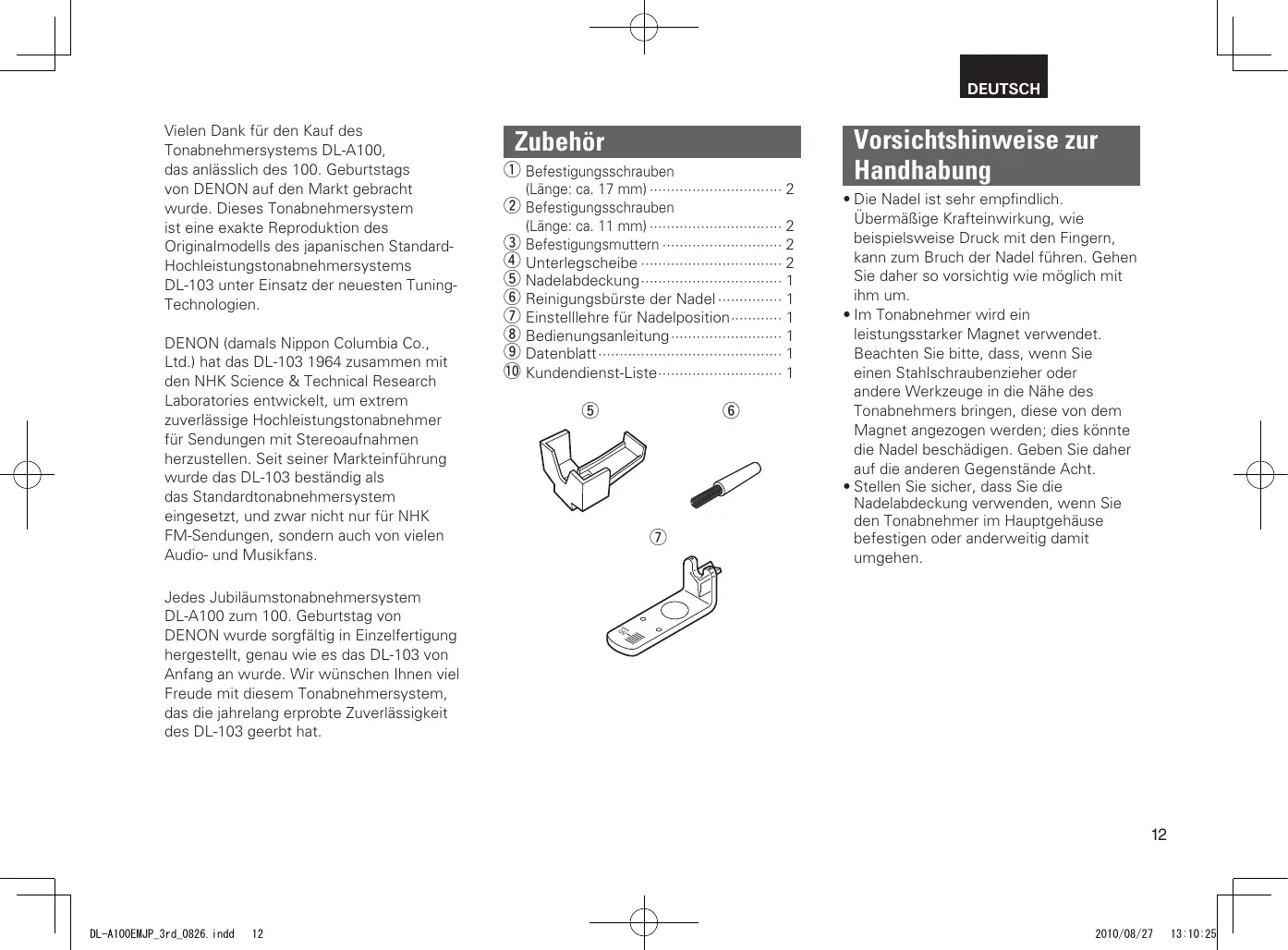

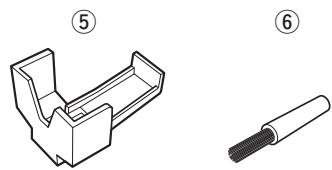

Zubehör qB efestigungsschrauben
(Länge: ca. 17 mm)································ 2
wB efestigungsschrauben
Vorsichtshinweise zur Handhabung • Die Nadel ist sehr empfindlich. Übermäßige Krafteinwirkung, wie beispielsweise Druck mit den Fingern, kann zum Bruch der Nadel führen. Gehen Sie daher so vorsichtig wie möglich mit ihm um. • Im Tonabnehmer wird ein leistungsstarker Magnet verwendet. Beachten Sie bitte, dass, wenn Sie einen Stahlschraubenzieher oder andere Werkzeuge in die Nähe des Tonabnehmers bringen, diese von dem Magnet angezogen werden; dies könnte die Nadel beschädigen. Geben Sie daher auf die anderen Gegenstände Acht. • Stellen Sie sicher, dass Sie die Nadelabdeckung verwenden, wenn Sie den Tonabnehmer im Hauptgehäuse befestigen oder anderweitig damit umgehen.
Vielen Dank für den Kauf des Tonabnehmersystems DL-A100, das anlässlich des 100. Geburtstags von DENON auf den Markt gebracht wurde. Dieses Tonabnehmersystem ist eine exakte Reproduktion des Originalmodells des japanischen StandardHochleistungstonabnehmersystems DL-103 unter Einsatz der neuesten TuningTechnologien.
ENGLISH DEUTSCH FRANCAIS ITALIANO ESPAÑOL NEDERLANDS SVENSKA Befestigung am Hauptgehäuse • Um die Nadel zu schützen, stellen Sie sicher, dass Sie bei Durchführung dieses Verfahrens die Abdeckung an die Nadel anbringen. • Stellen Sie die Position der Nadel ein, die für das PlattentellerSystem, das Sie verwenden, bestimmt ist, und bringen Sie das System, ohne es zu kippen oder zu drehen, korrekt an.

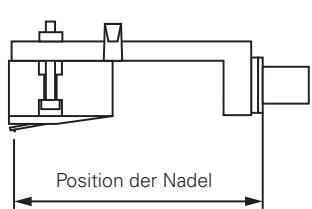

• Wenn Sie die Position der Nadel einstellen möchten, verwenden Sie die mitgelieferte Einstelllehre. • Im Lieferumfang des Tonabnehmersystems sind zwei Schraubentypen enthalten. Verwenden Sie die Schrauben mit der für das Gehäuse geeigneten Länge.

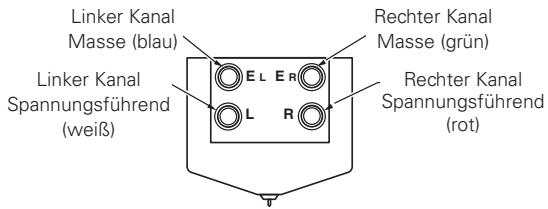

• Das Layout der Ausgangsanschlüsse entspricht dem in der Abbildung dargestellten Layout. Stellen Sie sicher, dass Sie die Anschlüsse korrekt vornehmen. Linker Kanal Masse (blau) Linker Kanal Spannungsführend (weiß)
Einstellung der Auflagekraft Die Auflagekraft sollte sich im Bereich zwischen 25 mN ±3 mN (2,5 g ±0,3 g) befinden.
Ausgangsspannung Die Ausgangsspannung beträgt 0,3 mV. Wenn Ihr Verstärker keine Unterstützung für MC-Tonabnehmer bietet, verwenden Sie einen Aufwärtstransformator oder Vorverstärker, der für Tonabnehmer vom Typ MC geeignet ist.

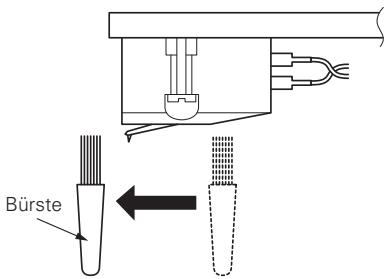

Reinigung der Nadel Verwenden Sie die im Lieferumfang enthaltene Bürste, um vor und nach dem Abspielen von Schallplatten sämtlichen Schmutz von der Nadelspitze sorgfältig zu entfernen.
Rechter Kanal Masse (grün)
EL ER L R Rechter Kanal Spannungsführend (rot) Bürste
HINWEIS Stellen Sie beim Anschluss des Tonabnehmers sicher, dass Sie die bestückten Leitungen verwenden und stecken Sie diese in die Anschlüsse. Werden die Ausgangsanschlüsse des Tonabnehmers beispielsweise durch direktes Löten heiß, kann dies zu einer Beschädigung des Inneren des Tonabnehmers, wie beispielsweise zu einem Drahtbruch, führen.

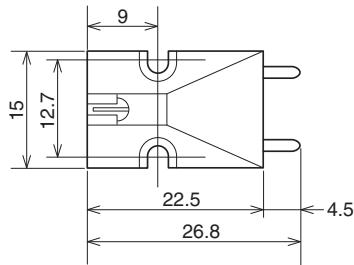

Abbildung der äußeren Abmessungen (eenheidmm)
Prinzip: Schwingspulen-Typ (MC) Ausgangsspannung: 0,3 mV (1 kHz, 50 mm/s horizontal) Kanalgleichheit: max. 1 dB (1 kHz) Kanaltrennung: min. 25 dB (1 kHz) Elektrische Impedanz: 40 Ω ±20 % Komplianz: 5 x 10-3 m/N (bei Verwendung einer 100 HzSchallplatte) Nadel: 0,2 mm quadratisch massiver Diamant Auflagekraft: 25 mN ±3 mN (2,5 g ±0,3 g) Frequenzgang: 20 Hz bis 45 kHz Gewicht: 8,8 g Ladeimpedanz: min. 100 Ω (40 Ω bei Verwendung eines Transformators)
zzDas Aussehen und die technischen Daten können zum Zweck der Verbesserung des Geräts ohne Vorankündigung geändert werden.
