| Type de produit | Cellule phono à bobine mobile (MC) |
| Tension de sortie | 0,18 mV (1 kHz, 50 mm/sec) |
| Réponse en fréquence | 20 Hz - 75 000 Hz |
| Impédance de sortie | 40 ohms |
| Impédance de charge recommandée | Supérieure à 100 ohms |
| Séparation des canaux | Plus de 28 dB |
| Équilibre des canaux | Inférieur à 1 dB |
| Pointe de lecture | Diamant elliptique solide (0,07 x 0,07 mm) |
| Souplesse dynamique | 14 x 10⁻⁶ cm/dyne (à 100 Hz) |
| Force d'appui recommandée | 1,2 g ± 0,2 g |
| Poids | 7 g |
| Entretien et nettoyage | Nettoyer la pointe avec une brosse anti-statique et un liquide adapté. Vérifier régulièrement l'alignement et la force d'appui. |
| Sécurité | Éviter les chocs et l'électricité statique. Ne pas toucher la pointe avec les doigts. Utiliser un préampli phono adapté. |
| Pièces détachées et réparabilité | La pointe n'est pas remplaçable par l'utilisateur. En cas de défaut, contacter le service après-vente DENON. |
| Garantie | Consulter les conditions de garantie fournies avec le produit. |
FOIRE AUX QUESTIONS - DL-304 DENON
Quel type de cellule est la DENON DL-304 ?
La DENON DL-304 est une cellule phono à bobine mobile (MC) de haute qualité.
Quelle est la tension de sortie de la DL-304 ?
La tension de sortie est de 0,18 mV à 1 kHz et 50 mm/sec.
Quelle force d'appui dois-je utiliser ?
La force d'appui recommandée est de 1,2 g ± 0,2 g.
Quelle impédance de charge est nécessaire ?
L'impédance de charge doit être supérieure à 100 ohms.
Comment installer la cellule DL-304 ?
Fixez la cellule sur le bras de lecture en respectant l'alignement et la force d'appui. Utilisez un préampli phono MC adapté.
Quel est le poids de la cellule ?
La cellule pèse 7 g.
Comment nettoyer la pointe de lecture ?
Utilisez une brosse anti-statique et un liquide de nettoyage spécial pour pointes diamant.
La pointe de lecture est-elle remplaçable ?
Non, la pointe n'est pas remplaçable par l'utilisateur. En cas d'usure, contactez le service après-vente DENON.
Quelle est la réponse en fréquence de la DL-304 ?
La réponse en fréquence s'étend de 20 Hz à 75 000 Hz.
Quelles précautions de sécurité dois-je prendre ?
Évitez les décharges électrostatiques, ne touchez pas la pointe avec les doigts, et assurez-vous que le bras de lecture est bien équilibré. Utilisez un préampli phono adapté aux cellules MC.
Questions des utilisateurs sur DL-304 DENON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Cellule phono au format PDF gratuitement ! Retrouvez votre notice DL-304 - DENON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DL-304 de la marque DENON.

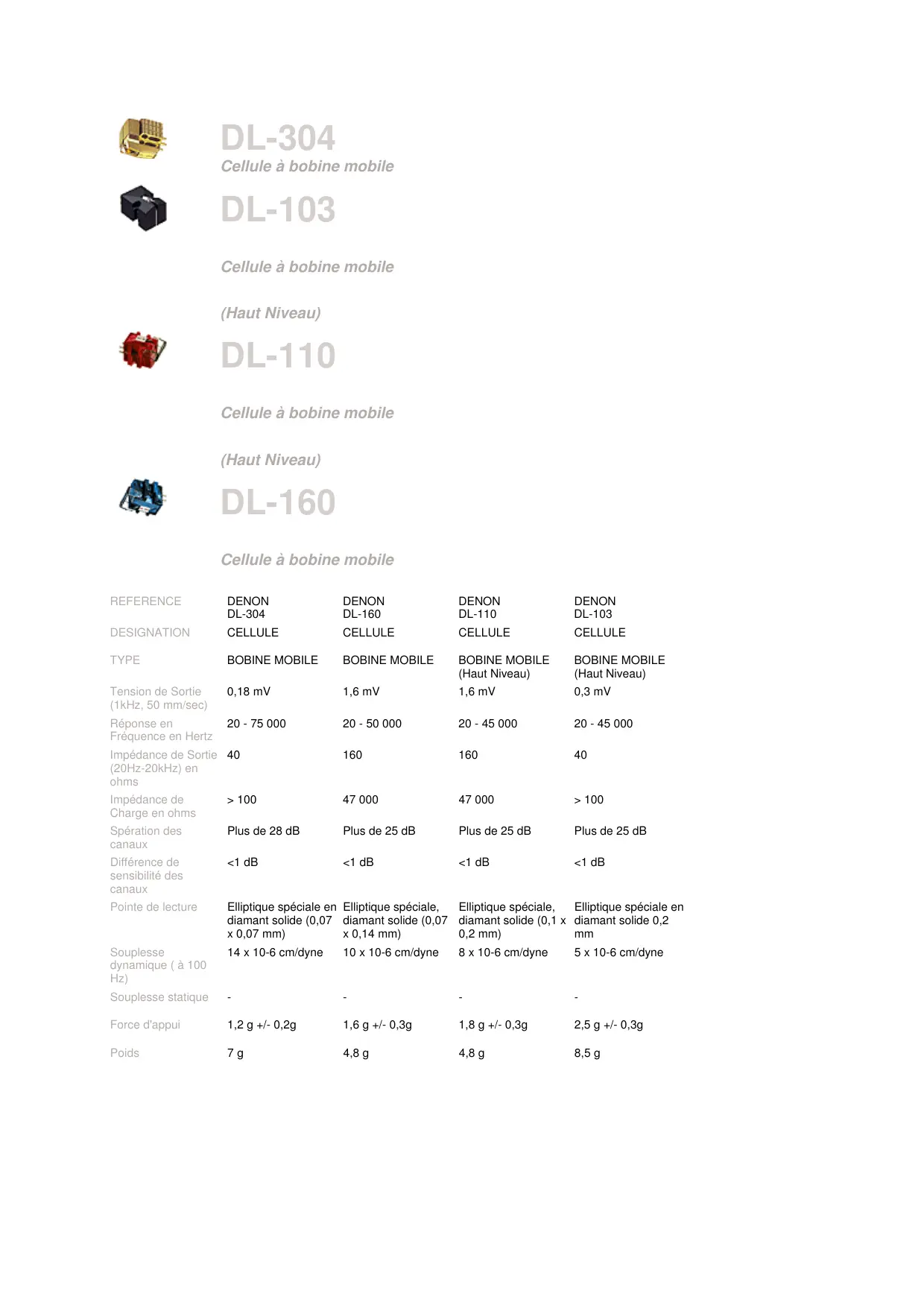

MODE D'EMPLOI DL-304 DENON
Cellule à bobine mobile
DL-103
Cellule à bobine mobile
(Haut Niveau)
DL-110
Cellule à bobine mobile
(Haut Niveau)
DL-160
Cellule à bobine mobile
| REFERENCE | DENON DL-304 | DENON DL-160 | DENON DL-110 | DENON DL-103 |
| DESIGNATION | CELLULE | CELLULE | CELLULE | CELLULE |
| TYPE | BOBINE MOBILE | BOBINE MOBILE | BOBINE MOBILE (Haut Niveau) | BOBINE MOBILE (Haut Niveau) |
| Tension de Sortie (1kHz, 50 mm/sec) | 0,18 mV | 1,6 mV | 1,6 mV | 0,3 mV |
| Réponse en Fréquence en Hertz | 20 - 75 000 | 20 - 50 000 | 20 - 45 000 | 20 - 45 000 |
| Impédance de Sortie (20Hz-20kHz) en ohms | 40 | 160 | 160 | 40 |
| Impédance de Charge en ohms | > 100 | 47 000 | 47 000 | > 100 |
| Spération des canaux | Plus de 28 dB | Plus de 25 dB | Plus de 25 dB | Plus de 25 dB |
| Différence de sensibilité des canaux | <1 dB | <1 dB | <1 dB | <1 dB |
| Pointe de lecture | Elliptique spécifique en diamant solide (0,07 x 0,07 mm) | Elliptique spécifique, diamant solide (0,07 x 0,14 mm) | Elliptique spécifique, diamant solide (0,1 x 0,2 mm) | Elliptique spécifique en diamant solide 0,2 mm |
| Souplesse dynamique ( à 100 Hz) | 14 x 10-6cm/dyne | 10 x 10-6cm/dyne | 8 x 10-6cm/dyne | 5 x 10-6cm/dyne |
| Souplesse statique | - | - | - | - |
| Force d'appui | 1,2 g +/- 0,2g | 1,6 g +/- 0,3g | 1,8 g +/- 0,3g | 2,5 g +/- 0,3g |
| Poids | 7 g | 4,8 g | 4,8 g | 8,5 g |
