| Marque | DENON |
| Modèle | DL-103 |
| Type de produit | Cellule phono à bobine mobile |
| Type de cellule | Bobine mobile (Moving Coil) |
| Tension de sortie (1 kHz, 50 mm/s) | 0,3 mV |
| Réponse en fréquence | 20 - 45 000 Hz |
| Impédance de sortie (20 Hz - 20 kHz) | 40 ohms |
| Impédance de charge recommandée | > 100 ohms |
| Séparation des canaux | > 25 dB |
| Différence de sensibilité des canaux | < 1 dB |
| Pointe de lecture | Diamant elliptique solide (0,2 mm) |
| Souplesse dynamique (à 100 Hz) | 5 x 10⁻⁶ cm/dyne |
| Force d'appui recommandée | 2,5 g ± 0,3 g |
| Poids | 8,5 g |
| Alimentation | Aucune (passive) |
| Entretien et nettoyage | Nettoyer la pointe de lecture avec une brosse douce et un liquide adapté. |
| Sécurité | Manipuler avec précaution pour éviter d'endommager la pointe ou les bobines. |
| Pièces détachées et réparabilité | Pointe de lecture non remplaçable par l'utilisateur ; contacter un service agréé. |
| Informations générales | Cellule de référence pour la lecture de disques vinyles, fabriquée au Japon. |
FOIRE AUX QUESTIONS - DL-103 DENON
Quelle est la différence entre une cellule à bobine mobile (MC) et une cellule à aimant mobile (MM) ?
Les cellules MC, comme la DENON DL-103, ont une tension de sortie plus faible (0,3 mV) et nécessitent un préampli phono adapté ou un transformateur élévateur. Les cellules MM offrent une sortie plus élevée (généralement > 2 mV).
Quel préampli phono utiliser avec la DL-103 ?
Il faut un préampli avec entrée MC ou un transformateur élévateur. L'impédance de charge doit être supérieure à 100 ohms (souvent 100-1000 ohms).
Comment régler la force d'appui de la DL-103 ?
La force d'appui recommandée est de 2,5 g ± 0,3 g. Utilisez un pèse-cellule et ajustez le contrepoids du bras de lecture.
Quelle est la durée de vie d'une pointe de lecture diamant ?
En usage normal, une pointe diamant elliptique peut durer 500 à 1000 heures selon l'entretien et la qualité des disques.
Comment nettoyer la pointe de la DL-103 ?
Utilisez une brosse douce et un liquide spécial anti-statique. Brossez de l'arrière vers l'avant sans appuyer fortement.
La DL-103 est-elle compatible avec tous les bras de lecture ?
Avec un poids de 8,5 g et une compliance de 5 x 10⁻⁶ cm/dyne, elle convient aux bras de masse moyenne à élevée (bras lourds).
Quelle est la réponse en fréquence de la DL-103 ?
La réponse en fréquence s'étend de 20 Hz à 45 000 Hz, couvrant largement le spectre audible.
Faut-il un transformateur élévateur pour la DL-103 ?
Oui si votre préampli n'a pas d'entrée MC. Le rapport de transformation recommandé est de 1:10 à 1:20.
Comment vérifier l'usure de la pointe ?
Avec une loupe ou un microscope. Des signes d'usure incluent un aplatissement ou des bavures sur le diamant.
Puis-je remplacer la pointe de la DL-103 moi-même ?
Non, la pointe est fixée solidairement au corps. En cas d'usure, il faut remplacer toute la cellule.
Questions des utilisateurs sur DL-103 DENON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Cellule phono au format PDF gratuitement ! Retrouvez votre notice DL-103 - DENON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DL-103 de la marque DENON.

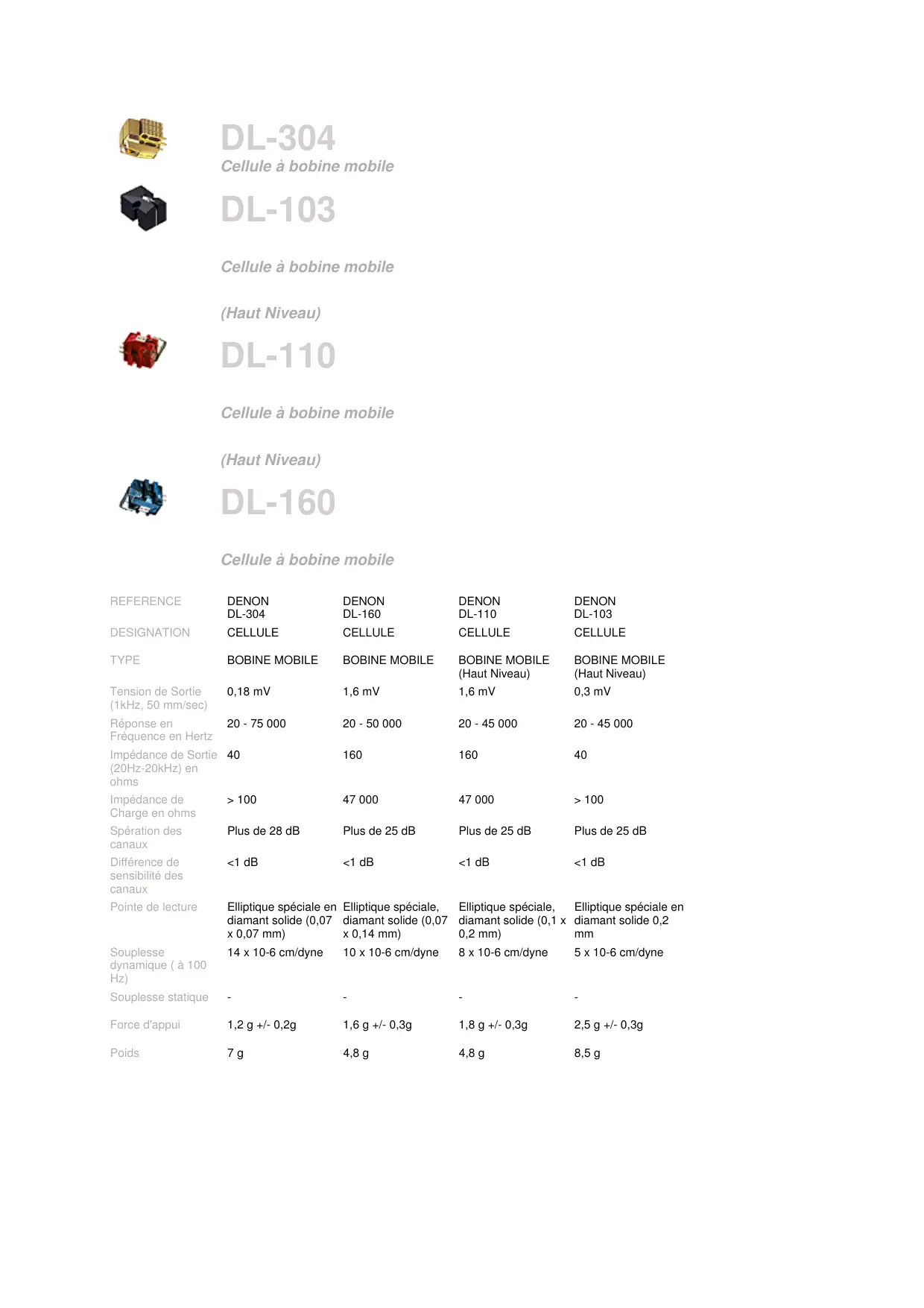

MODE D'EMPLOI DL-103 DENON
Cellule à bobine mobile
DL-103
Cellule à bobine mobile
(Haut Niveau)
DL-110
Cellule à bobine mobile
(Haut Niveau)
DL-160
Cellule à bobine mobile
| REFERENCE | DENON DL-304 | DENON DL-160 | DENON DL-110 | DENON DL-103 |
| DESIGNATION | CELLULE | CELLULE | CELLULE | CELLULE |
| TYPE | BOBINE MOBILE | BOBINE MOBILE | BOBINE MOBILE (Haut Niveau) | BOBINE MOBILE (Haut Niveau) |
| Tension de Sortie (1kHz, 50 mm/sec) | 0,18 mV | 1,6 mV | 1,6 mV | 0,3 mV |
| Réponse en Fréquence en Hertz | 20 - 75 000 | 20 - 50 000 | 20 - 45 000 | 20 - 45 000 |
| Impédance de Sortie (20Hz-20kHz) en ohms | 40 | 160 | 160 | 40 |
| Impédance de Charge en ohms | > 100 | 47 000 | 47 000 | > 100 |
| Spération des canaux | Plus de 28 dB | Plus de 25 dB | Plus de 25 dB | Plus de 25 dB |
| Différence de sensibilité des canaux | <1 dB | <1 dB | <1 dB | <1 dB |
| Pointe de lecture | Elliptique spécifique en diamant solide (0,07 x 0,07 mm) | Elliptique spécifique, diamant solide (0,07 x 0,14 mm) | Elliptique spécifique, diamant solide (0,1 x 0,2 mm) | Elliptique spécifique en diamant solide 0,2 mm |
| Souplesse dynamique ( à 100 Hz) | 14 x 10-6cm/dyne | 10 x 10-6cm/dyne | 8 x 10-6cm/dyne | 5 x 10-6cm/dyne |
| Souplesse statique | - | - | - | - |
| Force d'appui | 1,2 g +/- 0,2g | 1,6 g +/- 0,3g | 1,8 g +/- 0,3g | 2,5 g +/- 0,3g |
| Poids | 7 g | 4,8 g | 4,8 g | 8,5 g |
