| Type de produit | Tondeuse à gazon thermique |
| Marque | HUSQVARNA |
| Modèle | LC48VE |
| Moteur | Briggs & Stratton, 190 cm³, 2,4 kW |
| Système de démarrage | Électrique (batterie) + lanceur de secours |
| Largeur de coupe | 480 mm |
| Hauteur de coupe | 25 à 70 mm (5 positions) |
| Poids (à vide) | 43 kg |
| Capacité réservoir carburant | 1,2 L (essence sans plomb) |
| Capacité réservoir huile | 0,6 L |
| Huile moteur recommandée | SAE 30 (4 temps) |
| Type de bougie | Champion RJ19LM, écartement 0,5 mm |
| Niveau de puissance sonore garanti | 96 dB(A) |
| Niveau de vibrations (poignée) | 6,0 m/s² |
| Entraînement | Autotraction arrière (5,4 km/h) |
| Système de coupe | 3 en 1 : ramassage, éjection latérale, broyage |

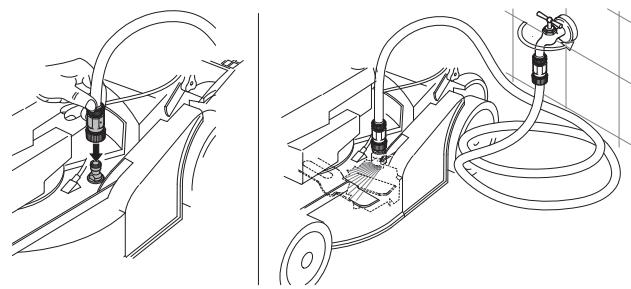

| Nettoyage du carter | Raccord d'eau intégré |
| Frein moteur | Étrier de sécurité (arrêt moteur en 3 secondes) |

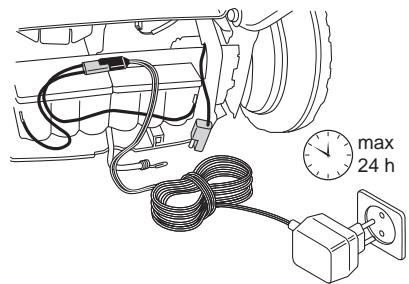

| Batterie démarreur électrique | Chargeur inclus, charge 24 h max |
| Entretien quotidien | Vérifier frein moteur, niveau d'huile, état du couteau |
FOIRE AUX QUESTIONS - LC48VE HUSQVARNA
Questions des utilisateurs sur LC48VE HUSQVARNA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tondeuse électrique au format PDF gratuitement ! Retrouvez votre notice LC48VE - HUSQVARNA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LC48VE de la marque HUSQVARNA.
MODE D'EMPLOI LC48VE HUSQVARNA
Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.
Explication des symboles
AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles à l'utilisateur et aux autres personnes présentes.
Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.
Ne jamais utiliser la machine si des personnes, et surtout des enfants, ou des animaux se trouvent approximé.
Attention au couteau en rotation. Attention aux pieds et aux mains.
Ce produit est conforme aux directives CE en vigueur.
Avertissement : pièces en rotation. Gardez les mains et les pieds éloignés.
Ne jamais utiliser la machine à l'intérieur ou dans des locaux sans aération. Les gaz d'échappement contiennent du monoxyde de carbone, un gaz inodore, toxique et mortel.
Risque d'explosion
Ne jamais faire le plein, moteur en marche.
Surface chaude
Émissions sonores dans l'environnement selon la directive de la Communauté française. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.
Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.
Toujours utiliser des gants de protection.
Un nettoyage régulier est indispensable.
Examen visuel.
Toujours débrancher le câble d'allumage de la bougie avec toute mesure de réparation, nettoyage ou entretien.
Le contrôle et/ou l'entretien doit être effectué avec le moteur à l'arrêt et l'étrier du frein moteur relâché.
Plaque signalétique

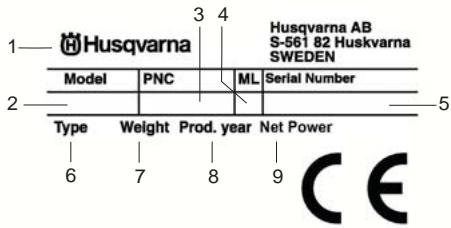

1 Fabricant 2 Modèle 3 Réccurrence de produit 4 Levier d'entretien 5 Numéro de série 6 Type 7 Poids 8 Année de production 9 Effet
Mesures à prendre avant d'utiliser une tondeuse neue
Lire attentivement le manuel d'utilisation. - Vérifier le montage et le réglage de l'outil de coupe. Voir les instructions au chapitre Montage. - Faire le plein d'essence et d'huile. Voir les instructions au chapitre Manipulation du carburant.
AVERTISSEMENT! Ne jamais modifier sous quelque prétexte que ce soit la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d'origine. Des modifications non autorisées et l'emploi d'accessoires non homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou d'autres personnes.
AVERTISSEMENT! Une tondeuse à gazon utilisée de manière erronée ou négligente peut être un outil dangereux pouvant occasionner des blessures personnelles graves, voire mortelles. Il importe donc de lire attentivement et de bien assimiler le contenu de ce manuel d'utilisation.
AVERTISSEMENT! Une inhalation prolongée des gaz d'échappement du moteur peut constituer un danger pour la santé.
Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.
Explication des symboles
Explication des symboles 84
Mesures à prendre avant d'utiliser une tondeuse neuE 85
Sommaire
Sommaire 86
Quels sont les composants de la tondeuse ? 87
Quels sont les composants de la tondeuse ? 88
Instructions de sécurité
Protection personnelle 89
Équipement de sécurité de la machine 89
Instructions générales de sécurité 90
Méthodes de travail 91
Montage
Montage du guidon 93
Manipulation du carburant
Carburant 94
Démarrage et arrêt
Démarrage et arrêt 95
Entretien
Entretien 96
Caractéristiques techniques 99
Assurance de conformité UE 100

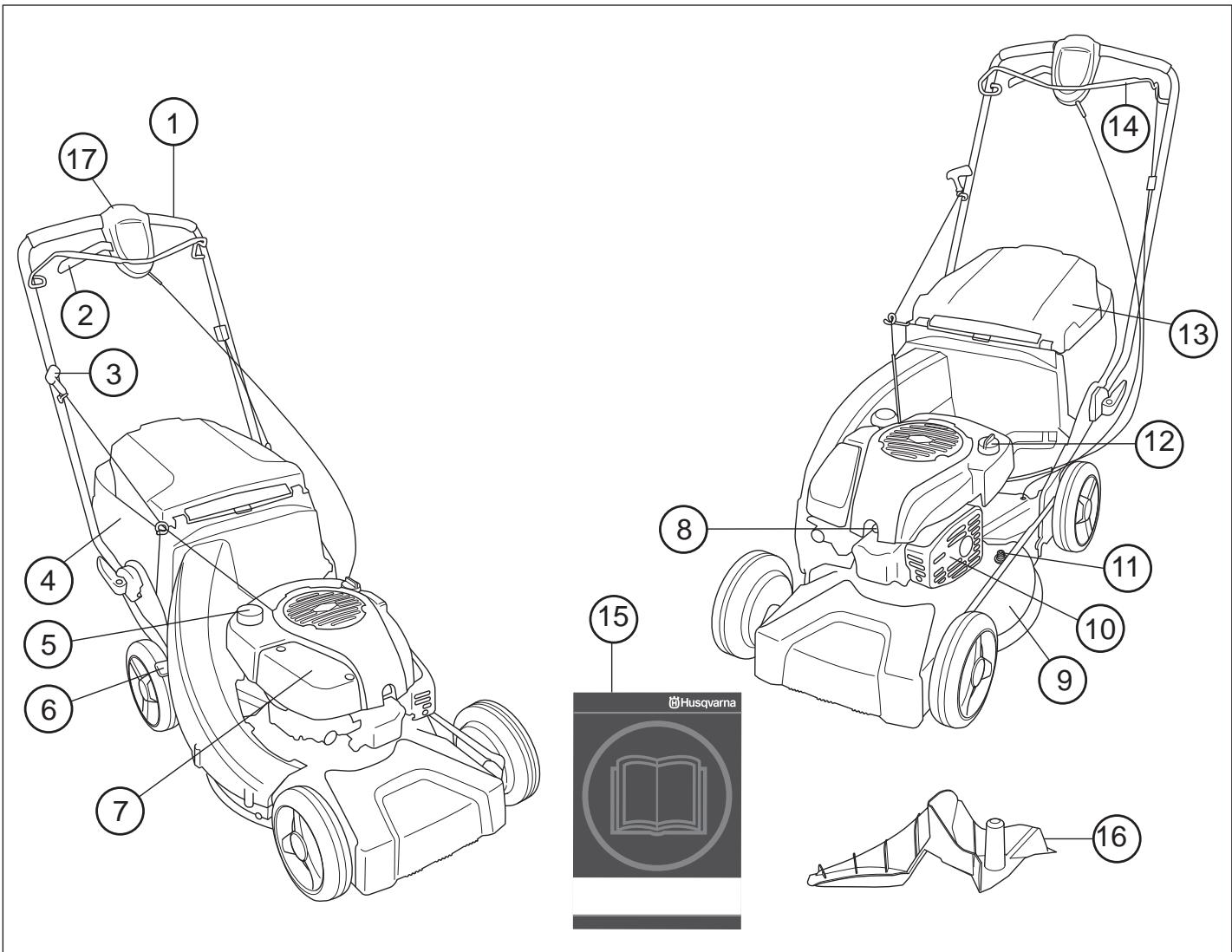

Quels sont les composants de la tondeuse ? LC 48, LC 48V, LC 48VE

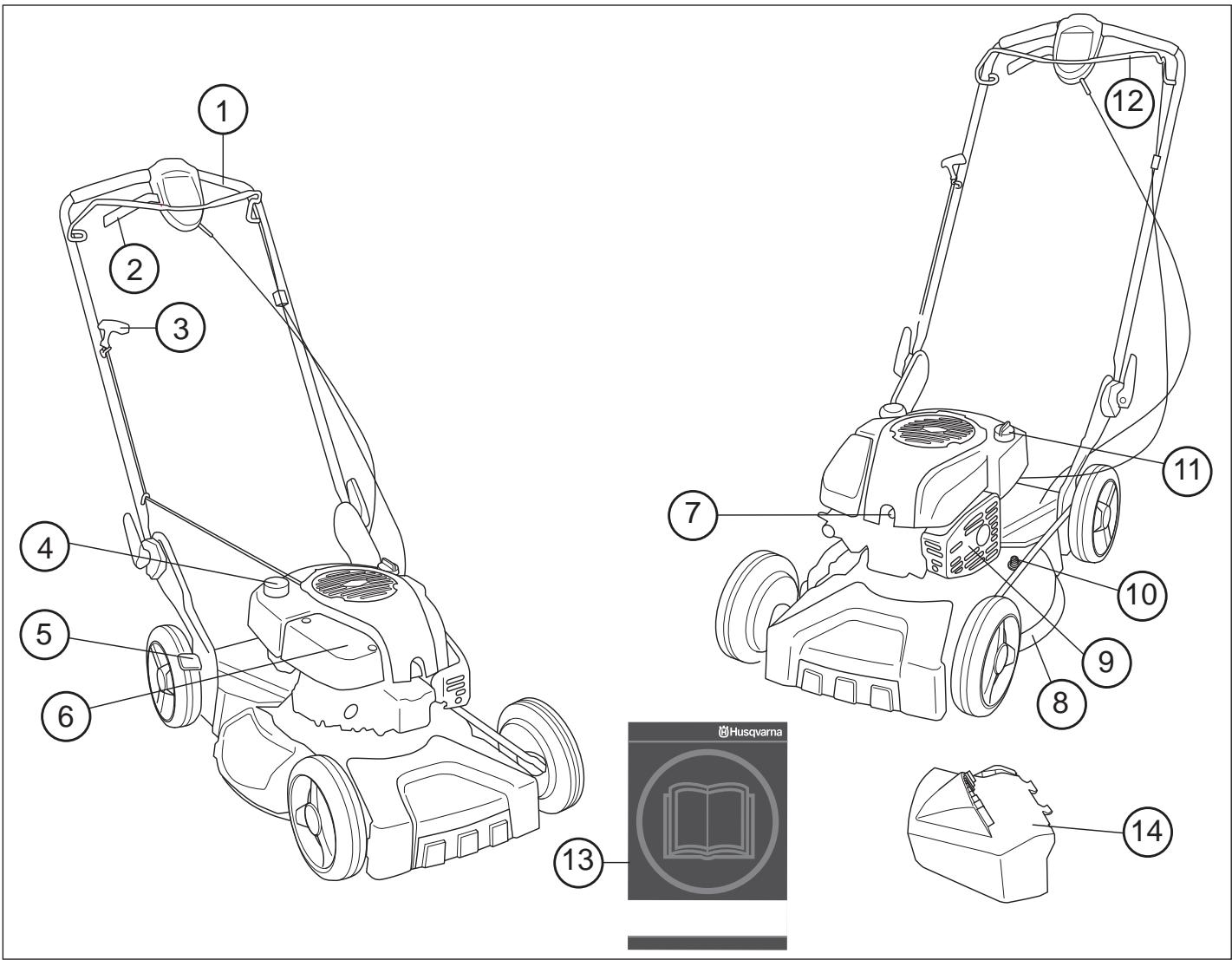

1 Poignée / guidon 2 Entraînement 3 Poignée de lanceur 4 Collecteur d'herbe 5 Réservoir d'essence 6 Commande de la hauteur de coupe 7 Filtre à air 8 Bougie 9 Carter de coupe
10 Silencieux 11 Raccord de l'eau 12 Réservoir d'huile 13 Déflecteur arrêté 14 Étrier du frein moteur 15 Manuel d'utilisation 16 Obturateur pour le broyage 17 Démarrage électrique
Quels sont les composants de la tondeuse ? LB 48, LB 48V
1 Poignée / guidon 2 Levier d'embrayage 3 Poignée de lanceur 4 Réservoir d'essence 5 Commande de la hauteur de coupe 6 Filtre à air 7 Bougie
8 Carter de coupe 9 Silencieux 10 Raccord d'eau 11 Réservoir d'huile 12 Etrier du frein moteur 13 Manuel d'utilisation 14 Éjection latérale
Protection personnelle
AVERTISSEMENT! Lorsque la machine est utilisée, un équipement de protection personnelle doit être utilisé.
- Au besoin, utiliser des gants, par ex. lors du montage, de l'inspection ou du nettoyage de l'équipement de coupe.
- Toujours utiliser des pantalons longs et robustes. Ne pas porter de shorts ou de sandales et ne pas marcher pieds nus. Utiliser des bottes ou chaussures anti-dérapantes et stables.
Porter des vêtements près du corps et ne risquant pas de générer des mouvements.
Équipement de sécurité de la machine
Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine.
AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Suivre les directives de maintenance, d'entretien et les instructions de réparation indiquées dans ce chapitre.
Carter de coupe et carter de protection
Le carter de protection est conçu pour minimiser le risque de blessures par écrasement et pour rattraper une courroie d'entraînement brisée. Contrôler que le carter de protection est intact et correctement vissé.
Le carter de coupe est conçu pour réduire les vibrations et minimiser le risque de coupures. Contrôler que le carter de coupe est intact et sans défaut visible (fissure ou autre).
Étrier du frein moteur
L'étrier du frein moteur est conscient pour arrêter le moteur. Lorsque l'étrier du frein moteur est relâché, le moteur doit s'arrêter.
- Contrôler que l'étrier du frein moteur fonctionne correctement et est intact.
Placer la tondeuse sur une surface solide et la démarrer. Vérifier que le couteau ne peut pas entrainer en contact avec le sol ou un objet quelconque.
Passer au plein régime puis relâcher l'étrier du frein moteur. Le frein moteur doit toujours être réglé de manière à ce que le moteur s'arrête dans les 3 secondes. Si ceci ne se produit pas, il convient d'apporter la machine à un atelier d'entretien agréé pour procéder au réglage.
Silencieux
Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d'échappement loin de l'utilisateur.
AVERTISSEMENT! Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!
Dans les climats chauds et secs, les risques d'incendie de forêt sont élevés. Ces régions sont souvent soumises à des lois et réglementations exigeant notamment que le silencieux soit équipé d'une grille antiflamme homologuée.
En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d'entretien.
AVERTISSEMENT! Durant l'utilisation et un certain temps après, le silencieux est très chaud. Ne pas toucher le silencieux s'il est chaud!
- Ne jamais utiliser une machine dont le silencieux est défectueux.
- Contrôler que le silencieux est bien attaché et qu'il n'est pas endommagé.
Équipement de coupe
Éviter de cogner le couteau contre des objets étrangers (cailloux, racines, etc.). Ceci risque d'emousser le couteau et de tordre l'arbre du moteur. Veiller à ce que le couteau soit toujours bien affuté et correctement équilibré. Voir également les indications au chapitre Entretien.
Vérifier l'équipement de coupe. Ne jamais utiliser un équipement émoussé, fissuré ou endommagé.
Instructions de sécurité
Contrôler également que le boulon de couteau est intact et que l'arbre du moteur n'est pas tordu.
AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.
Instructions générales de sécurité
- Une tondeuse est uniquement destinée à la coupe du gazon. Les seuls accessoires pour lesquels on peut utiliser l'unité moteur comme source motrice sont les couteaux que nous recommandons au chapitre Caractéristiques techniques.
- Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affecter l'acuité visuelle, le jugement ou la maîtrise du corps.
- N'oubliez pas que l'opérateur est responsable des accidents ou dangers aux tiers et à leurs biens.
AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.
- Lorsque la machine est utilisée, un équipement de protection personnelle doit être utilisé. Voir les instructions au chapitre Protection personnelle.
- Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original.
- N'utiliser que les accessoires recommandés dans ce manuel. Voir les chapitres Équipement de coupe et Caractéristiques techniques.
AVERTISSEMENT! Un équipement de coupe inadéquat peut augmenter les risques d'accidents.
- Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Suivre dans ce manuel d'utilisation les instructions de maintenance, de contrôle et d'entretien. Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. Avant chaque utilisation: 1 Contrôler que l'étrier du frein moteur fonctionne correctement et est intact. Voir les instructions au chapitre Contrôle de l'effet de freinage.
2 Contrôler que toutes les poignées et commandes sont intactes et sans taches d'huile. 3 Contrôler que le silencieux est bien attaché et qu'il n'est pas endommagé. 4 Contrôler que tous les éléments de la tondeuse sont bien serrés et intacts et qu'aucun ne manque. 5 S'assurer que le couteau n'est ni abîmé ni fissuré. Si nécessaire, replacer le couteau.
Démarrage
AVERTISSEMENT! Une inhalation prolongée des gaz d'échappement du moteur peut constituer un danger pour la santé.
- Ne jamais démarrer la tondeuse si le couteau et tous les capots ne sont pas correctement montés.
- Ne jamais mettre la machine en marche à l'intérieur. Les gaz d'échappement du moteur sont nocifs.
- S'assurer que l'éclairage de la zone de travail est suffisant pour que l'environnement de travail soit tout à fait sécurisé.
- S'assurer que la zone de travail est bien dégagée et qu'aucune personne ni aucun animal ne risquent d'entrer en contact avec l'équipement de coupe. L'utilisateur est responsable du danger auquel il s'expose et expose les autres personnes et les biens.
- Placer la tondeuse sur une surface solide et la démarrer. Vérifier que le couteau ne peut pas entrer en contact avec le sol ou un objet quelconque.
- Ne jamais enrouler la corde du lanceur autour de la main. Voir les instructions au chapitre Démarrage et arrêt.
Sécurité carburant
AVERTISSEMENT! Le carburant et les vapeurs de carburant sont extrêmement inflammables. Observer la plus grande prudence lors de la manipulation du carburant et de l'huile moteur. Penser au risque d'explosion, d'incendie ou d'empoisonnement.
- Ne jamais effectuer le remplissage de la machine lorsque le moteur tourne.
- Veiller à une bonne aération lors du replissage de carburant et d'huile.

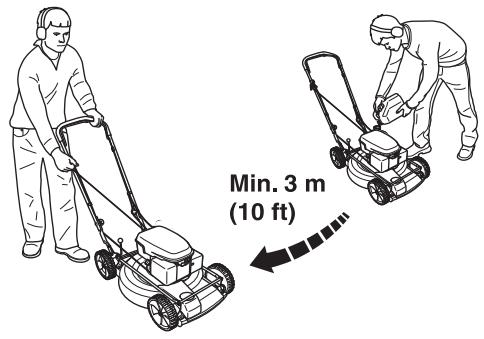

- Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l'endroit où a été fait le plein.
- Ne jamais démarrer la machine:
1 Si du carburant ou de l'huile moteur ont été répandus sur la machine. Essuyer soigneusement toutes les éclaboussures et laisser les restes d'essence s'évaporer. 2 Si l'on a renversé sur ses vêtements ou sur soi du carburant ou de l'huile moteur. Changer de vêtements. 3 S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.
Transport et rangement
- En cas de longues périodes de remisage ou de transport de la tondeuse, les réservoirs de carburant et d'huile devront être vidés. Contacter la station service la plus proche pour se débarrasser des surplus de carburant et d'huile moteur.
- Remiser la tondeuse et le carburant de sorte que ni fuites ni émanations ne puissent entrer en contact avec une étincelle ou flamme. Par exemple, les machines électriques, les moteurs électriques, les contacts électriques/interrupteurs, les chaudières, etc.
- Lors du remisage du carburant, n'utiliser que des récipients spécialement destinés à contenir du carburant.
Méthodes de travail
AVERTISSEMENT! Cette section concerne les mesures élémentaires de sécurité à respecter en travaillant avec la tondeuse. Aucune information ne peut néanmoins remplacer l'expérience et le savoir-faire d'un professionnel. En cas de doute ou de difficulté quant à l'utilisation de la machine, consulter un spécialiste. S'adresser au revendeur, à l'atelier de réparation ou à un utilisateur de tondeuse expérimenté. L'utilisateur se doit d'éviter toute utilisation qu'il ne maîtrise pas suffisamment!
Règles élémentaires de sécurité
- Bien observer la zone de travail :
- S'assurer qu'aucune personne, aucun animal ou aucun autre facteur ne risque de générer l'utilisateur de la machine.
- S'assurer que les susnommés ne risquent pas d'entrer en contact avec l'équipement de coupe.
- Avant de commencer le travail, éliminer du gazon les branches, cailloux, etc
- Ne jamais soulever la tondeuse ou la porter lorsque le moteur est en marche. Avant de soulever la tondeuse, arrêter le moteur et débrancher le câble d'allumage de la bougie.
- Ne pas travailler par mauvais temps : brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux : sol glissant.
- S'assurer de pouvoir se tenir et se déplacer en toute sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu: souches, pierres, branchages, fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente.
- Arrêtez le moteur lors du déplacement sur du terrain ne devant pas être tondu. Par exemple gravier, cailloux, galets, asphalte, etc.
L'étrier de frein ne doit jamais être fixé de façon permanente dans la poignée lorsque la machine est en marche.
Suivre les mesures ci-dessus mais ne jamais utiliser une tondeuse sans avoir la possibilité d'appeler à l'aide en cas d'accident.
Technique de base pour la tonte
AVERTISSEMENT! Veiller à ce que ni les mains ni les pieds ne soient en contact avec l'équipement de coupe quand le moteur tourne.
Généralités
- La tonte de pentes peut être dangereuse. Ne pas utiliser la tondeuse dans des pentes très accentuées.
- Ne pas utiliser la tondeuse dans une pente supérieure à 30 degrés.
- Si le terrain est en pente, déterminer le parcours de manière qu'il soit perpendiculaire
- Avant de commencer le travail, éliminer du gazon les branches, cailloux, etc..
- Ne jamais soulever la tondeuse ou la porter lorsque le moteur est en marche. Avant de soulever la tondeuse, arrêtez le moteur et débranchez le câble d'allumage de la bougie.
- Éviter de cogner le couteau contre des objets étrangers (cailloux, racines, etc.). Ceci risque d'émousser le couteau et de tordre l'arbre du moteur. Un arbre tordu entraîne un déséquilibre et de fortes vibrations, ce qui à son tour risque d'entraîner le détachement du couteau.
- Arrête immédiatement la machine si elle bute sur un objet ou si des vibrations se produisent. Débrancher le câble de la bougie. Vérifier que la machine n'a subi aucun dommage. Réparer tout éventuel dommage.
- Ne jamais couper plus d'1/3 de la longueur de l'herbe. Cela vaut tout particulièrement pendant les périodes sèches. Commencer par tondre avec une hauteur de coupe élevée. Contrôler ensuite le résultat et abaisser à une hauteur appropriée. Si l'herbe est particulièrement haute, conduire lentement et, si nécessaire, tondre deux fois.
- Ne jamais courir avec la machine lorsqu'elle est en marche. Toujours accompagner la tondeuse.
Il convient d'être particulièrement attentif lorsque l'on tire la machine vers soi au cours de la tonte.
Hauteur de coupe
Arrêter le moteur avant de modifier la hauteur de coupe.

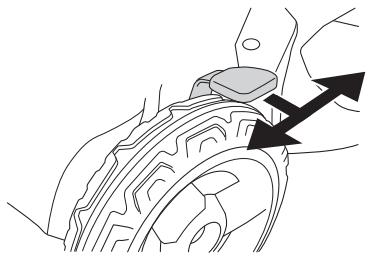

La hauteur de coupe peut être réglée sur cinq positions différentes, mm
Ne pas régler la hauteur de coupe trop bas afin que la machine ne se cogne contre le sol en cas d'irrégularités de terrain.
Montage du guidon
Observer la plus grande prudence en repliant le guidon afin de ne pas endommager les câbles et fils.

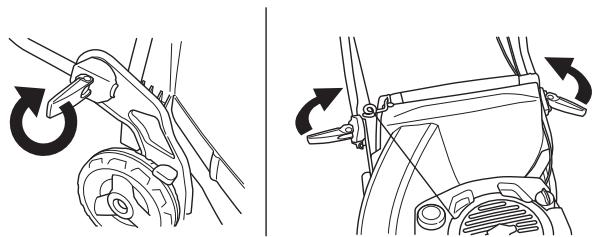

Lever le guidon jusqu'à ce que le tube du guidon soit en face de la partie inférieure du guidon. Visser correctement les manettes.

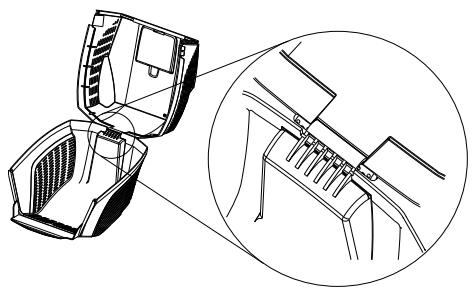

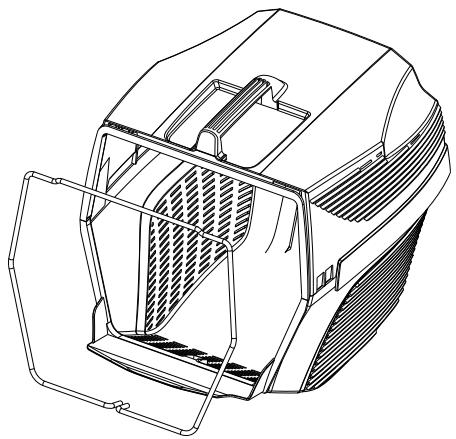

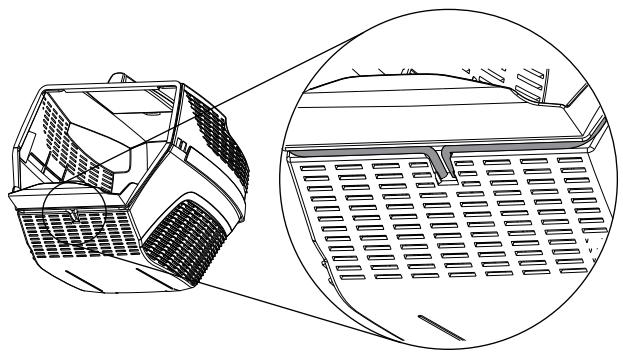

Montage du collecteur

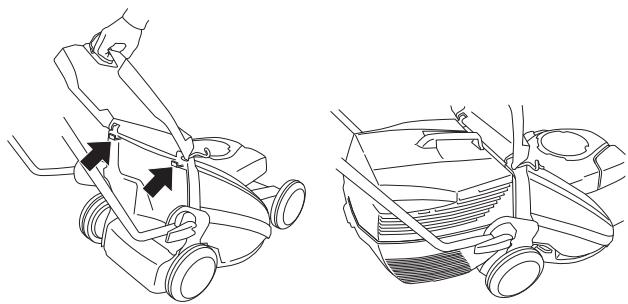

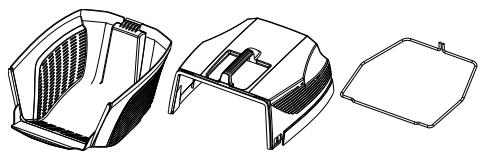

- Soulever la protection arrêté et suspendre le collecteur d'herbe.
Éjection latérale
- LB48 et LB48V peuvent être utilisés avec l'éjecteur latéral placé sur le carter de coupe.
- Relever le carter l'étal et placer l'éjecteur l'étal sur l'arbre.
Fonction de broyage

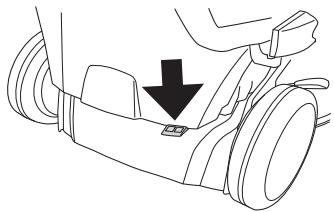

Les tondeuses LB48 et LB48V sont pourvues d'une fonction de broyage.
Les machines équipées d'un collecteur peuvent être utilisées en mode broyage comme suit.
- Relever la protection arrêté etsterol le conteneur.

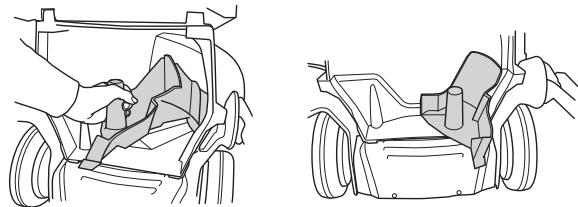

- Placer l'obturateur pour le broyage dans le canal du collecteur.
- Fermer la protection et s'assurer qu'elle est bloquée à l'aide de l'obturateur pour le broyage.
Carburant
AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de carburant.
Essence
Utiliser une essence de qualité sans plomb. De l'essence avec plomb peut être utilisée si de l'essence sans plomb n'est pas disponible. Utiliser du carburant avec au moins 77 octanes. - Si la machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.
Huile moteur
Contrôler le niveau d'huile avant de démarrer la tondeuse. Un niveau d'huile trop bas risque de causer des graves avaries du moteur.
Pour un résultat et un fonctionnement optimaux, utiliser l'huile quatre temps HUSQVARNA. - Si l'huile quatre temps HUSQVARNA n'est pas disponible, utiliser une autre huile quatre temps de haute qualité. Contacter le concessionnaire pour le choix de l'huile. En général on recommande SAE 30. - Ne jamais utiliser d'huile pour moteurs à deux temps.
Contrôler le niveau d'huile avant de démarrer la tondeuse. Un niveau d'huile trop bas risque de causer des graves avaries du moteur.

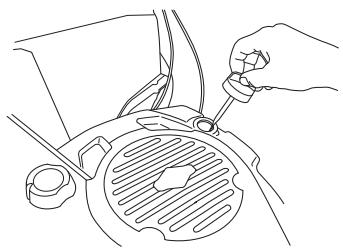

Niveau d'huile

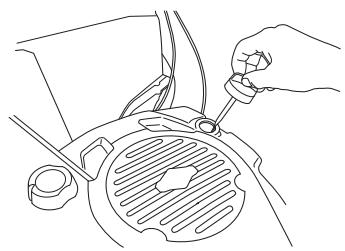

Dévisser le couvercle de replissage d'huile et contrôlez le niveau d'huile sur la jauge d'huile située sur le couvercle.
Le couvercle de replissage d'huile doit être visser à fond pour obtenir une mesure correcte du niveau d'huile.
Si le niveau d'huile est bas, remplir d'huile moteur jusqu'au niveau supérieur de la jauge d'huile.
Utiliser uniquement l'huile moteur recommandée. Voir le chapitre Caractéristiques techniques.
Remplissage de carburant
AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d'incendie:
Ne jamais fumer ni placer d'objet chaud à proximité du carburant.
Ne jamais faire le plein, moteur en marche.
Ouvrir le bouchon du réservoir lentement pour laisser échapper la pression pouvant régner dans le réservoir.
Serrer soigneusement le bouchon du réservoir après le remplissage.
Toujours éloigner la machine de l'endroit où le plein a été fait avant de la mettre en marche.
Ne pas verser trop d'essence. Laisser environ 35 mm sous le couvercle du réservoir afin que le carburant puisse se dilater.
Essuyer le pourtour du bouchon du réservoir. Nettoyer régulièrement le réservoir d'huile et de carburant. Remplacer le filtre à carburant au moins une fois par an. Des impuretés dans les réservoirs sont à l'origine de mauvais fonctionnement.
Toujours éloigner la machine d'une distance d'environ 3 mètres de l'endroit où le remplissage en carburant a été effectué avant de démarrer la machine.
Démarrage et arrêt
AVERTISSEMENT! Contrôler les points suivants avant la mise en marche:
Ne pas démarrer la tondeuse si le couteau et tous les carters ne sont pas montés. Sinon, le couteau risque de se détacher et de provoquer des blessures personnelles.
Toujours éloigner la machine de l'endroit où le plein a été fait avant de la mettre en marche.
Placer la machine sur une surface plane. S'assurer que l'équipement de coupe ne risque pas de rencontrer un obstacle.
Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone de travail.
Démarrage
S'assurer que le câble d'allumage est correctement branché à la bougie.
- Tirer de la main gauche l'étrier du frein moteur tout contre la poignée supérieure.
- Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'engagement grippent), puis tirer énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main.
REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.
Les tondeuses LC 48VE sont équipées d'un démarrage électronique qui s'utilise comme suit.
- Avant d'utiliser le démarreur électronique pour la première fois, vous devez charger la batterie. Voir au chapitre Entretien. Replier l'étrier du frein moteur contre le guidon.
- Insérez et enfoncez la clé de contact.
Entraînement LC 48VE, LC 48V, LB 48V
Les machines sont équipées d'une autotraction arrière.
Pour utiliser l'entraînement des roues, tirer le levier d'embrayage vers soi.
L'entraînement peut être contrôlé graduellement.
Arrêt
Relâcher le frein moteur pour arrêter le moteur.
Machines avec démarreur électrique : ôtez la clé.
Entretien
AVERTISSEMENT! Avant de commencer les travaux de nettoyage, de réparation ou d'inspection, s'assurer que l'équipement de coupe est arrêté. Débrancher le cable d'allumage de la bougie.
Toujours débrancher le câble d'allumage de la bougie avec toute mesure de réparation, nettoyage ou entretien.
Filtre à air
Le filtre à air doit être maintenu propre pour éviter:
- Un mauvais fonctionnement du carburateur
- Des problèmes de démarrage. Une perte de puissance.
- Une usure prématurée des éléments du moteur.
- Une consommation anormalement élevée de carburant
Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.
Nettoyage du filtre à air

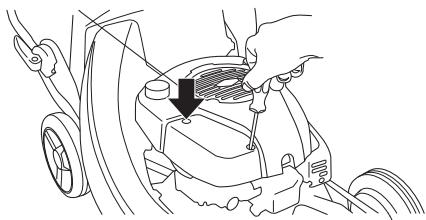

Retirer le couvercle du filtre à air.
Retirer le filtre à air et contrôler qu'il est intact. S'il présente des défauts, remplacer par un filtre à air neuf.
Nettoyer le filtre en le frappant contre une surface plane. Ne jamais utiliser d'agent solvant contenant du pétrole, par exemple du kérosène, ou de l'air comprimé pour nettoyer le filtre.
Lors du montage, veiller à ce que le filtre à air assure une bonne étanchéité au niveau du support de filtre.
Bougie
AVERTISSEMENT! Durant l'utilisation et un certain temps après, le silencieux est très chaud. Ne pas toucher le silencieux s'il est chaud!
Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.
REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre.
Silencieux
Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échappement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériel sec et inflammable.
Vérifier régulièrement la fixation du silencieux dans la machine.
Ne jamais utiliser une machine dont le silencieux est défectueux.
Couteau
AVERTISSEMENT! Toujours utiliser des gants de protection pour réparer l'équipement de coupe. Les couteaux sont très tranchants et peuvent facilement provoquer des coupures.
Si vous passez sur un obstacle, changez les couteaux en cas d'avarie.
Le remplacement ou l'aiguisage des couteaux devra être effectué par un atelier d'entretien/agréé.
Vidange de l'huile
L'huile moteur doit être vidangée tous les ans et toutes les 25 heures de travail.
Procéder comme suit pour vidanger l'huile:
Vider le réservoir de carburant en faisant fonctionner la machine jusqu'à ce que le réservoir soit vide. - Débrancher le câble d'allumage de la bougie. - Dévisser le couvercle de remplissage d'huile.

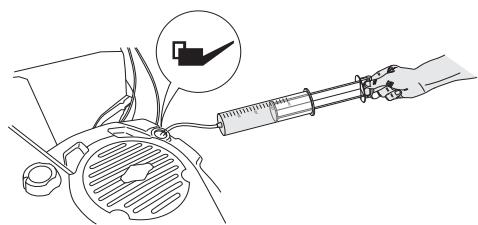

Utilisez la pompe à huile (accessoire) pour vider le réservoir d'huile.
S'informer auprès d'une station-service comment se débarrasser de l'huile moteur résiduelle.
- Remplir d'huile moteur neuve de bonne qualité. Voir le chapitre Caractéristiques techniques.
- Contrôler le niveau d'huile à l'aide de la jauge située sur le couvercle de remplissage d'huile.
- Le couvercle de remplissage d'huile doit être visser à fond pour obtenir une mesure correcte du niveau d'huile. Si le niveau d'huile est bas, remplir d'huile moteur jusqu'au niveau supérieur de la jauge d'huile.
- Visser le couvercle de replissage d'huile.
Charge de la batterie LC 48 VE
La batterie peut être chargée de manières suivantes :

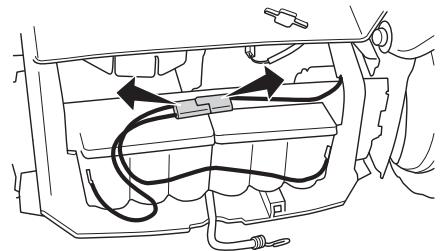

- Ouvrez le dispositif de blocage par une pression, puis retirez le couvercle de la batterie.
- Desserrer les branchements du câble de la batterie.
- Branchez le chargeur de la batterie et laissez charger pendant 24 heures max.
Nettoyage du carter de coupe
- Raccorder un tuyau d'arrosage à la connexion du carter de coupe.
- Démarrez le moteur et laissez la lame tourner un moment. L'eau est ejectée et nettoie le carter de coupe.
Réglage du câble d'embrayage
Le câble d'embrayage se règle en tournant la vis prévue à cet effet.
Nous donnons ici quelques conseils d'entretien à caractère général.
Entretien quotidien
1 Contrôler que l'étrier du frein moteur fonctionne en toute sécurité. 2 Brosser la tondeuse pour retirer feuilles, herbe, etc. 3 Contrôler le niveau d'huile. 4 Nettoyer la prise d'air du lanceur. Contrôler le lanceur et sa corde. 5 S'assurer que toutes les vis et tous les écrous sont bien serrés. 6 Vérifier l'équipement de coupe. Ne jamais utiliser des couteaux émoussés, craquels ou abîmés.
Entretien hebdomadaire
1 Nettoyer le filtre à air. Le remplacer si nécessaire. 2 Nettoyer la bougie. Vérifier l'écartement des électrodes (0,51 mm). 3 Nettoyer les ailettes de refroidissement du cylindre.
Caractéristiques techniques
Caractéristiques techniques
| LC 48 | LC 48V | LC 48 VE | LB 48 | LB 48V | |
| Mateur | Briggs & Stratton | Briggs & Stratton | Briggs & Stratton | Briggs & Stratton | Briggs & Stratton |
| Cylindrée, cm3 | 190 | 190 | 190 | 190 | 190 |
| Régime, rpm | 2900 | 2900 | 2900 | 2900 | 2900 |
| Puisance nominale moteur, en kW (voir remarque 1) | 2,4 | 2,4 | 2,4 | 2,4 | 2,4 |
| Système d'allumage | |||||
| Bougie | Champion RJ19LM | Champion RJ19LM | Champion RJ19LM | Champion RJ19LM | Champion RJ19LM |
| Écartement des electrodes, mm | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Système de graissage/de carburant | |||||
| Contenance du réservoir de carburant, litres | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
| Contenance du réservoir d'huile, litres | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Huile moteur | SAE 30 | SAE 30 | SAE 30 | SAE 30 | SAE 30 |
| Poids | |||||
| Tondeuse avec réservoirs vides, kg | 38 | 38 | 43 | 34 | 34 |
| Niveau de puissance sonore | |||||
| (voir remarque 2) | |||||
| Niveau de pression acoustique au niveau des oreilles de l'utilisateur, dB(A) | 81 | 81 | 81 | 79 | 79 |
| Émissions sonores | |||||
| (voir remarque 3) | |||||
| Niveau de puissance sonore mesuré dB(A) | 95 | 95 | 95 | 93 | 93 |
| Niveau de puissance sonore garanti LwadB(A) | 96 | 96 | 96 | 95 | 95 |
| Niveau de vibrations | |||||
| (voir remarque 4) | |||||
| Poignée, m/s2 | 6,0 | 6,0 | 6,0 | 4,7 | 4,7 |
| Coupe | |||||
| Système de coupe | 3 in 1 | 3 in 1 | 3 in 1 | 2 in 1 | 2 in 1 |
| La hauteur de coupe peut être réglée sur cinq positions différents, mm | 25-70 | 25-70 | 25-70 | 25-70 | 25-70 |
| Largeur de coupe, mm | 480 | 480 | 480 | 480 | 480 |
| Couteau | Fixe | Fixe | Fixe | Fixe | Fixe |
| Entrainnement | |||||
| Vitesse, km/h | - | 5,4 | 5,4 | - | 5,4 |
| Démarrage | |||||
| Démarrage électrique | - | - | Oui | - | - |
Remarque 1: La puissance nominale du moteur indiquée est la puissance nette moyenne (à un régime en tr/min spécifique) d'un moteur de production typique pour le modele de moteur mesuré selon la norme SAE J1349/ISO1585. Cette valeur peut différer pour les moteurs de production de masse. La puissance effective du moteur installé sur la machine finale dépendra de la vitesse de fonctionnement, des conditions environnementales et d'autres valeurs. Remarque 2: Les données reportées pour le niveau de pression sonore montrent une dispersion statistique typique (déviation standard) de 1,2 dB (A). Remarque 3: Émission sonore dans l'environnement mesurée comme puissance acoustique (LwA) selon la directive UE 2000/14/CE. Remarque 4: Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation standard) de 0,2m / s²
Assurance de conformité UE
Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, déclarons que les tondeuses à gazon à moteur Husqvarna LC 48, LC 48V, LB 48, LB48 V, LC 48VE à partir des numéros de série 10xxxxxxxxx et ultérieurement sont conformes aux dispositions des DIRECTIVES DU CONSEIL:
- du 17 mai 2006 "directive machines" 2006/42/CE
- du 15 décembre 2004 "compatibilité électromagnétique" 2004/108/CEE.
- du 8 mai 2000 "émissions sonores dans l'environnement" 2000/14/CE.
Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.
0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, a établi un rapport d'évaluation de conformité, selon l'annexe VI de la DIRECTIVE 2000/14/CE DU CONSEIL du 8 mai 2000 concernant les émissions sonores dans l'environnement.
Les certificats ont les numéros:
01/901/071 - Husqvarna LC 48, LC 48V
01/901/072 - Husqvarna LB 48, LB 48V
01/901/084 - Husqvarna LC 48 VE
Huskvarna, le 29 décembre 2009
Bengt Ahlund, directeur du développement (Représentant autorisé d'Husqvarna AB et responsable de la documentation technique.)
