LC48VE - Sähköruohonleikkuri HUSQVARNA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Bensiinikäyttöinen ruohonleikkuri
Merkki	HUSQVARNA
Malli	LC48VE
Moottori	Briggs & Stratton, 190 cm³, 2,4 kW
Käynnistysjärjestelmä	Sähköinen (akku) + varakäynnistin
Leikkuuleveys	480 mm
Leikkuukorkeus	25–70 mm (5 asentoa)
Paino (tyhjänä)	43 kg
Polttoainesäiliön tilavuus	1,2 L (lyijytön bensiini)
Öljysäiliön tilavuus	0,6 L
Suositeltu moottoriöljy	SAE 30 (4-tahti)
Sytytystulpan tyyppi	Champion RJ19LM, kärkiväli 0,5 mm
Taattu äänitehotaso	96 dB(A)
Tärinätaso (kahva)	6,0 m/s²
Vetotapa	Takaveto (5,4 km/h)
Leikkuujärjestelmä	3-in-1: keräys, sivusuuntaus, silppuaminen
Rungon puhdistus	Sisäänrakennettu vesiliitäntä
Moottorijarru	Turvajarrusatula (moottori pysähtyy 3 sekunnissa)
Sähkökäynnistimen akku	Laturi mukana, lataus max 24 h
Päivittäinen huolto	Tarkasta moottorijarru, öljytaso, terän kunto

Usein kysytyt kysymykset - LC48VE HUSQVARNA

Kuinka LC48VE-ruohonleikkuri käynnistetään?

Käynnistääksesi, taita moottorijarrun satula ohjaustankoa vasten, aseta virta-avain (jos akku on ladattu) ja käännä sitä. Jos epäonnistuu, käytä manuaalista käynnistintä: vedä hitaasti, kunnes vastus tuntuu, ja vedä sitten terävästi. Älä koskaan kierrä narua käden ympärille.

Mitä moottoriöljyä tulisi käyttää?

Käytä korkealaatuista 4-tahtiöljyä, mieluiten HUSQVARNA SAE 30. Älä koskaan käytä 2-tahtimoottoriöljyä. Tarkista öljytaso ennen jokaista käyttöä.

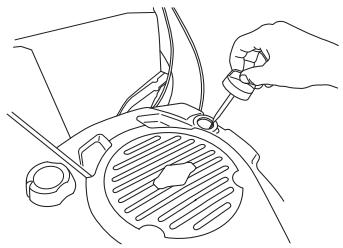

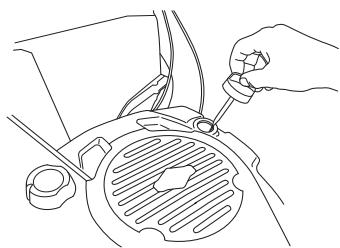

Kuinka moottoriöljy vaihdetaan?

Vaihda öljy vuosittain tai 25 tunnin välein. Käytä moottoria kuivana, irrota sytytystulppa, ruuvaa täyttöaukko auki ja tyhjennä öljypumpulla. Täytä uudella öljyllä mittatikun ylärajaan asti.

Kuinka leikkuukorkeus säädetään?

Pysäytä moottori ennen säätöä. Käytä leikkuukorkeuden säädintä (5 asentoa 25-70 mm). Älä säädä liian matalaksi, jotta leikkuri ei kosketa maata epätasaisuuksissa.

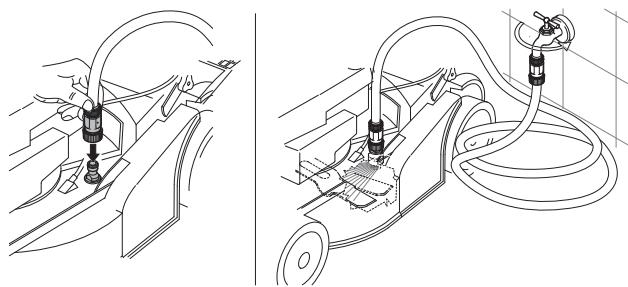

Kuinka leikkuurunko puhdistetaan?

Liitä puutarhaletku rungossa olevaan vesiliitäntään. Käynnistä moottori ja anna terän pyöriä muutama minuutti. Vesi puhdistaa rungon sisäosan. Pysäytä moottori ennen letkun irrottamista.

Mitä tehdä, jos leikkuri ei käynnisty?

Tarkista ensin sytytystulppa (puhdas, kärkiväli 0,5 mm), öljytaso ja polttoaine. Varmista, että sytytysjohto on kytketty. Jos sähkökäynnistin ei toimi, lataa akkua (max 24 h). Käytä manuaalista käynnistintä viimeisenä keinona.

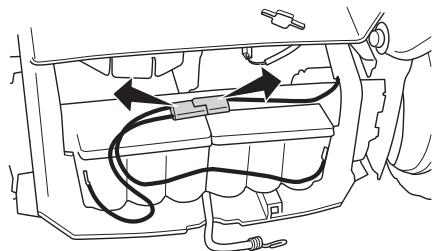

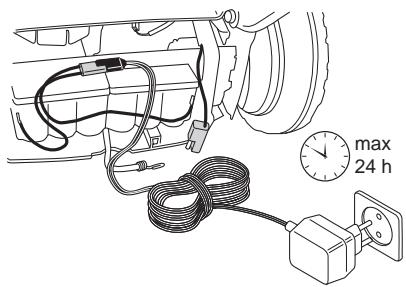

Kuinka sähkökäynnistimen akku ladataan?

Avaa akun kansi, löysää liitännät, kytke mukana tullut laturi. Lataa enintään 24 tuntia. Älä ylitä tätä aikaa.

Milloin sytytystulppa pitää vaihtaa?

Vaihda sytytystulppa kerran kuukaudessa tai tarvittaessa useammin. Käytä Champion RJ19LM -sytytystulppaa, kärkiväli 0,5 mm. Tarkista kunto säännöllisesti.

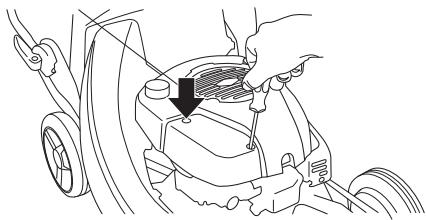

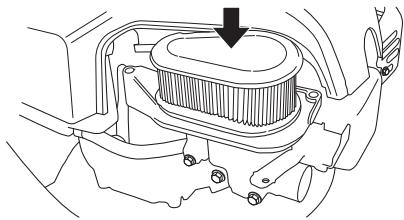

Kuinka ilmansuodatinta huolletaan?

Puhdista ilmansuodatin viikoittain napauttamalla sitä tasaista pintaa vasten. Älä koskaan käytä bensiiniä tai paineilmaa. Vaihda se, jos se on vaurioitunut tai liian likainen.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Älä koskaan käytä leikkuria ilman, että terä ja suojukset ovat paikoillaan. Pysäytä moottori ennen koneen nostamista. Älä leikkaa yli 30 asteen rinteissä. Pidä lapset ja eläimet etäällä. Käytä suojakäsineitä ja turvajalkineita.

KÄYTTÖOHJE LC48VE HUSQVARNA

Brugsanvising
Käytöohje
Manuel d'utilisation

LC 48 LC 48V LB 48 LB 48V LC48VE

SE (2-17) DK (18-34)

NO (35-50) FI (51-67)

GB (68-83) FR (84-100)

Lue käytöohje huolellisesti ja ymmärä sen sisälö,,ennen kuin alat käytä konetta.

VAROITUS! Kone voi virheellisesti tai huolimattomasti käytetynä olla vaarallinen työvaline, joka saattaa aiheittaa käytäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttoohje huolellisesti ja ymmärra sen sisälto, ennen kuin alat käyttaa konetta.

Älä käytä konetta koskaan, jos lähettyvillä on ihmisä, erityisesti lapsia, tai kotieläimiä.

Varo sinkoutuvia esineita ja kimmokkeita.

Varoitus pyorivista terista. Varo kasiä ja jalkoja.

Tämä tuote tayttä voimassa olevan CE-direktiiv vaatimukset.

Varoitus: pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä.

Älä koskaan käytä konetta
sisātiloissa tai tiloissa, joissa
ei ole ilmanvaihtoa.
Pakokaasut sisälätvät
hiilimonoksidia, Hajutonta,
myrkyllistä ja
hengenvaarallista kaasua.

Rajahdysvaara

Älä koskaan tankkaa moottorin käydessa.

Erittain kuumaulkopinta.

Melupäastöt ympäristöön Euroopan yhteison direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Muita koneen tunnuksia/tarroja tarvitaan tietyill markkina-alueilla ilmaisemaan erityisi sertifiointivaatimuksa.

Käytä aina suojakäineita.

Puhdistettava sānnöllisesti.

Silmämäräinen tarkastus.

Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä.

Tarkastus ja/tai huolto on tehtävä moottori
sammutettuna, vapauta
moottorijarrusanka.

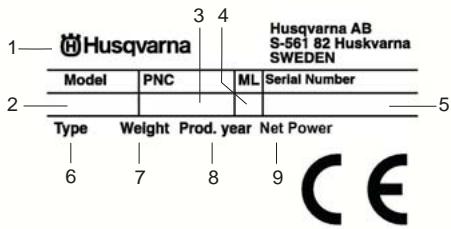

Arvokilpi

1 Valmistaja
2 Malli
3 Tuotenumero
4 Versionnummer
5 Sarjanumero
6 Typppi
7 Paino
8 Valmistusvuosi
9 Teho

Toimenpiteet ennen uuden ruohonleikkurin käyttoa.

Lue käyttohje huolellisesti.
- Tarkasta teräälteen asennus ja säätö. Katso otsikon Asennus alla annetut ohjeet.
Tankkaa ja lisää öljä moottoriin. Katso ohjeet otsikon Polttoainenkäsittely alta.

VAROITUS! Koneen alkuperäista rakennetta ei missän tapauksssaa saa muuttaa ilman valmistajan lupaa. Kaytä aina alkuperäisià varaosia. Hyväskymättömien muutosten ja/ tai lisavarusteiden käytto voi aiheuttaa kayttäjalle tai muille vakavia vahinkoja tai kuoleman.

VAROITUS! Ruohonleikkuri voi virheellisesti tai huolimattomasti käytettnä olla vaarallinen laite, joka voi aiheuttaavakavan, jopa hengenvaarallisen vamman. On erittäin tärkeää, etta luet täm käyttoohjeen ja ymmarrat sen sisällön.

VAROITUS! Moottorin pakokaasujen pitkäikainen sisäähengittäminen voi olla terveydelle vaarallista.

Husqvarna AB kehittäa jatkuvasti tuotteitaan ja pidättä siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutokiin ilman ennakkoilmoitusta.

Sisälto

MERKKIEN SELITYKSET

Merkkien selykset 51
Toimenpiteet ennen uuden ruhonleikkurin käyttoa. .... 52

SISALTO

Sisaltö 53

KONEEN OSAT

Ruohonleikkurin osat? 54
Ruohonleikkurin osat? 55

TURVAOHJEET

Henkilokohtainen sujoaus 56
Koneen turvalaitteet 56
Yleiset turvaohjeet 57
Yleiset tyohjeet 58

ASENNUS

Ohjaimen asennus 60

POLTTOAINEEN KASITTELY

Poltoaine 61

KÄYNNISTYS JA PYSÄYTYS

Käynnistys ja pysäytys 62

KUNNOSSAPITO

Kunnossapito 63

TEKNISETTIEDOT

Tekniset tiedot 66

EY-vaatimustemmukaisuusvakuutus 67

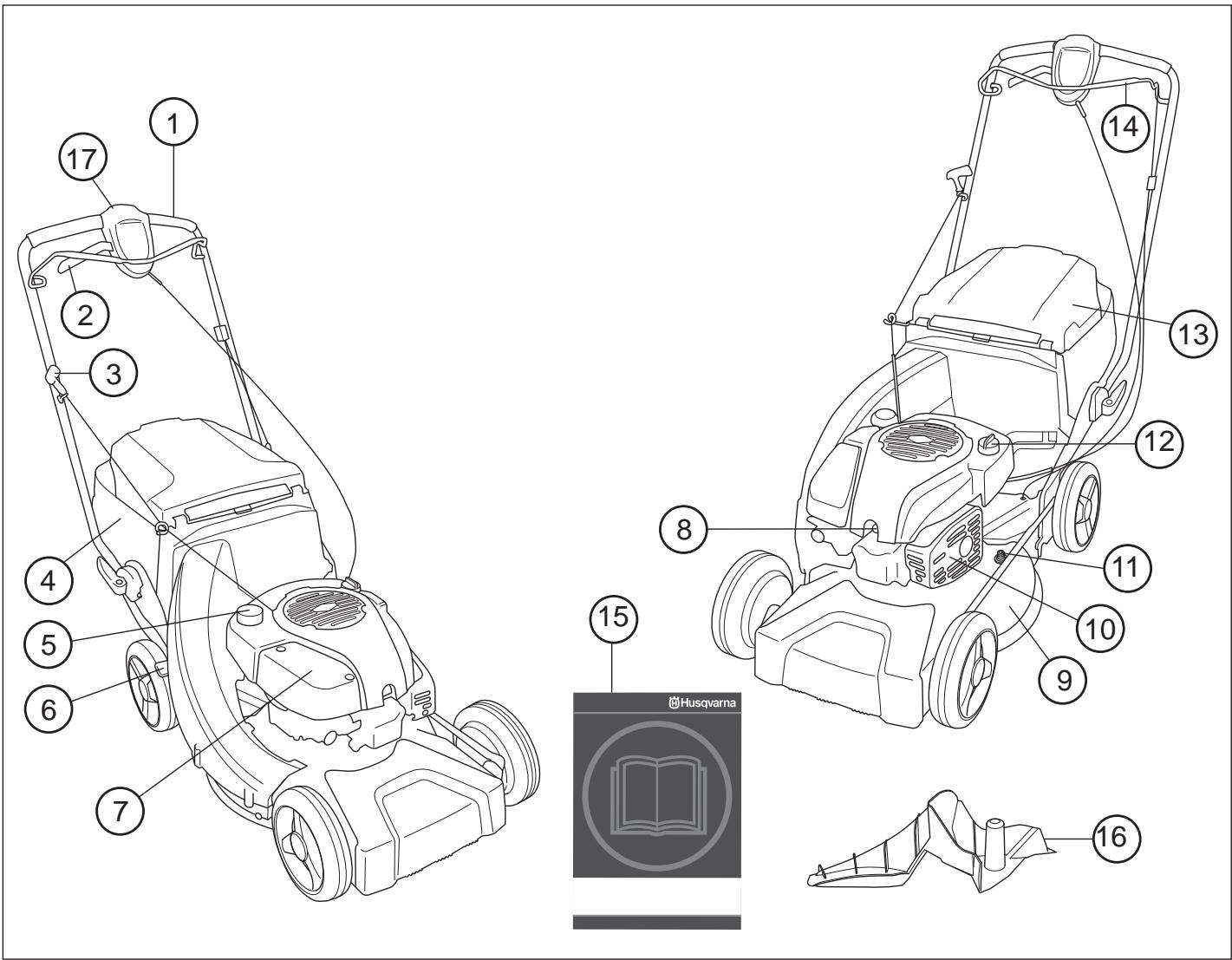

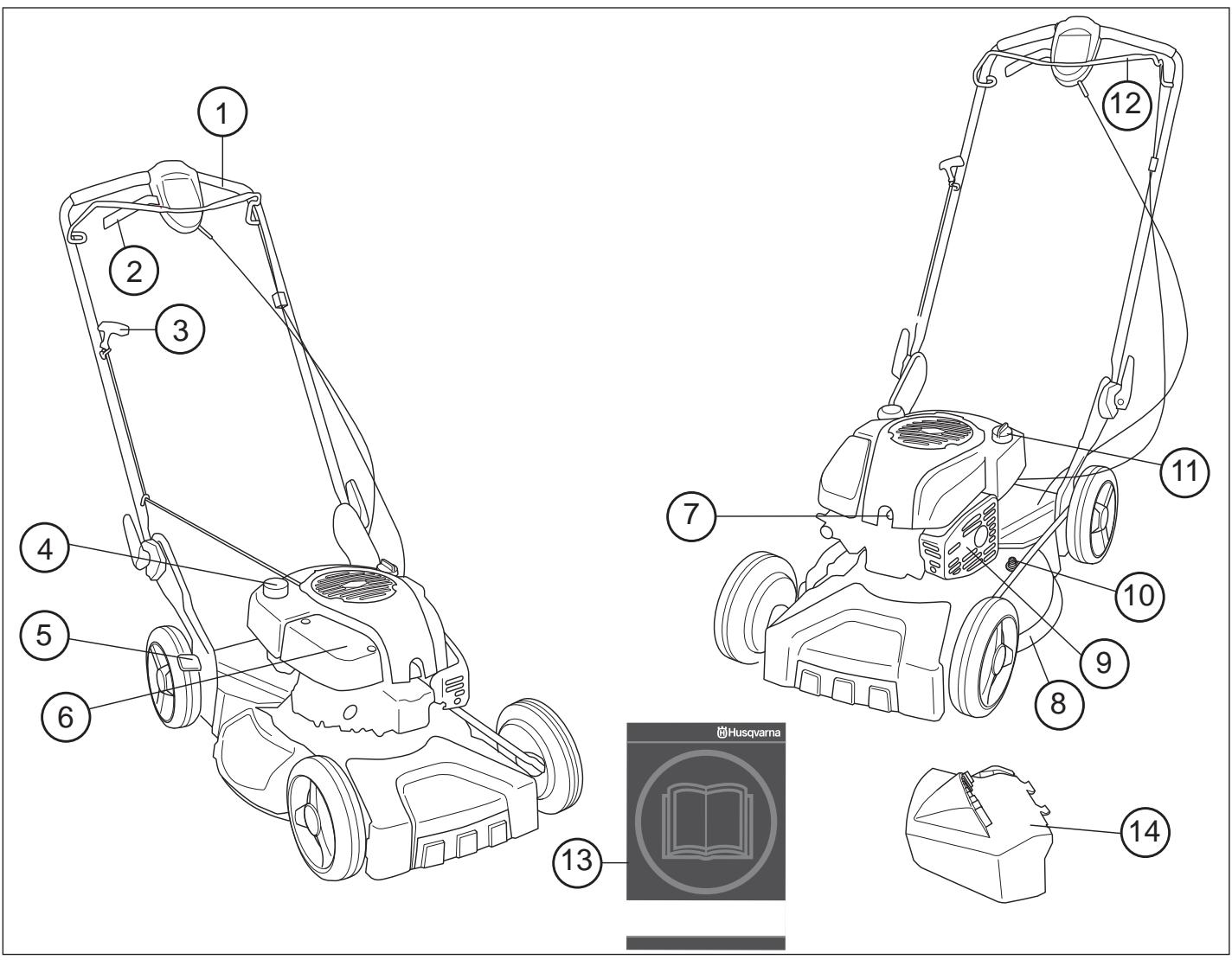

Ruohonleikkurin osat? LC 48, LC 48V, LC 48VE

1 Kahva / ohjausaisa
2 Veto
3 Käynistyskahva
4 Ruohonkeraajä
5 Poltoinesaali
6 Leikkuukorkeuden saadin
7 Ilmansuodatin
8 Sytytystulppa
9 Leikkuukotelo

10 Aanenvaimennin
11 Vesilitantä
12 Oljysailio
13 Takasuojus
14 Moottorijarrusanka
15 Kayttoohje
16 Silppuri
17 Sähkökaynnistys

Ruohonleikkurin osat? LB 48, LB 48V

1 Kahva / ohjausaisa
2 Kytkinvipu
3 Käynistyskahva
4 Poltoinesaali
5 Leikkuukorkeuden saadin
6 Ilmansuodatin
7 Sytytystulppa

8 Leikkuukotelo
9 Aanenvaimennin
10 Vesiliiitanta
11 Oljysaili
12 Moottorijarrusanka
13 Kayttoohje
14 Sivuviskuri

Henkilökohtainen suojaus

VAROITUS! Koneen kaikenlaisessa käsittelyssä on käytettäväh henkilökohtaisia suojaimia.

• Käsineitä on käytettäva tarvittaessa, esim. terälaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessä.
• Käytä aina lujia pitkiä housuja. Älä käytä lyhyitä housuja tai sandaaleja, aläkä kulje paljasjaloin.
  Käytä luistamattomia ja tukevia saappaita tai kenkiä.

Vaatteiden pitäa olla ihonmyötäisiä, mutta ne eivät saa vaikeuttaa likkumista.

Koneen turvalaitteet

Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja anetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. Katso luvusta Koneen osat, missä namä koneet sjaitsevat koneessasi.

VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialiset. Noudata tassä osassa lueteltuja tarkastus-, kunnossapitoja huolto-ohjeita.

Leikkuukotelo ja suojakotelo

Suojakotelo on suunniteltu pientämään
puristumisvammojen vaaraa sekä pysäytämään
rikkoutuneen käytöhihn. Tarkasta, etta suojakotelo on ehjä
ja hyvin kiinnitetty.

Leikkuukotelo on suunnitelu vähentämään tärinöitä ja pienentämään viiltovammojen riskejä. Tarkasta, etta leikkuukotelo on ehja eika siina ole nakyviä vaurioita, esim. halkeamia materiaalissa.

Moottorijarrusanka

Moottorijarrun tehtävänä on pysäyttaa moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtya.

• Tarkasta, etta moottorijarru toimii oikein ja on vahingoittumaton.

Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin.

Anna tãyskaasu ja pãästã sitten jarrusanka.

Moottorijarrun tuee olla siten saädetty, atta moottori pysähtyy 3 sekunnin kuluessa. Jos nain ei käy, kone tulee toimittaa valtuutetuun huoltolikkeeseen saädettväksi.

Äänenvaimennin

Äänenvaimennin pitää äinitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käytäjästä poispän.

VAROITUS! Moottorin pakokaasut ovat kuumia ja voivat sisältaa kipinoitä jotka voivat aiheuttaa tulipalon. Alä koskaan käynistä konetta sisätiloissa tai lahellä tulenarkaa materiaalia!

Alueilla, joissa on lammin ja kuiva ilmasto, voi tulipalovaara olla ilmeinen. Näillä alueilla voidaan laeilla ja vaatimuksilla sättaa, etta aenvaimentimessa on mm. olta vhyväksytty kipinänsammutusverkko.

Äänenvaimentimen tarkastukssessa, kunnossapidossa ja huollossa on tärkeä noudattaa annettuja ohjeita.

VAROITUS! Äänenvaimennin on erittäin kuuma käytön aikana ja hetken aikaa sen jälleen. Älä koske kuumaan äänenvaimentimeen!

• Älä koskaan käytä konetta, jonka äenvaimennin on rikkä.
  Tarkasta, etta aenvaimennin on kiinni ja etta se on ehja.

Terälaite

Välta terien iskeytymistä vieraisin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin aktselin käyristymiseen. Huolehdi, etta tera ovat aina hyvin hiottu ja oikein tasapainotettu. Katso myös otsikon Kunnossapito alla olevat ohjeet.

Tarkasta terälaite. Älä koskaan käytä tylsaä, lohjennutta tai vauroitunutta laitetta.

Tarkasta myös, etta teräpultti on ehjä ja etta moottorin akselei ei ole käyrä.

VAROITUS! Alä koskaan käytä konetta, jos sen turvalaitteet ovat rikki. Koneen turvalaitteet on tarkastettava ja pidettvä kunnossa tassä osassa esitetyllä ravalla. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

Yleiset turvaohjeet

• Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Ainoa laitteet, joiden käytölähteenä moottoriyksikköä saatte käytää, ovat luvussa Tekniset tiedot suosittelemamme terät.
• Älä koskaan käytä konetta, jos olet väsnyt, nauttinut alkoholia tai läkkeitä, jotka voivat vaikuttaa nikökykysi, harkintakykysi tai kehosi hallintaan.
• Muista, etta käytäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitta uhkaavista vaaroista

VAROITUS! Moottorin käytäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrktyksestä johtuvan kuoleman.

• Koneen kaikenlaisessa käsittelyssa on käytettävenkilökohtaisia suojaimia. Katso ohjeet otsikon Henkilökohtainen suojaus alta.
• Älä koskaan käytä konetta, jota on muutetu niin, ettei sen rakenne enää ole alkuperäinen.
• Älä koskaan käytä muita kuin tassä käyttohjeessa suositeltuja lisavarusteita. Katso otsikoiden Terälaite ja Tekniset tiedot alla annetut ohjeet.

VAROITUS! Viallinen teralaite voi lisatà onnettomuuksien vaaraa.

• Älä koskaan käytä vialista konetta. Noudata tassä käyttohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso otsikon Kunnossapito alla annetut ohjeet.

Aina ennen kayttoa:

1 Tarkasta, etta moottorijarru toimii oikein ja on vahingoittumaton. Katso ohjeet otsikon Jarrutehon tarkastus alta.
2 Tarkasta, etta kaikki kahvat ja saatimet ovat vahingoittumattomia ja puhtaita oljysta.
3 Tarkasta, etta aenvaimennin on kiinni ja etta se on ehja.
4 Tarkasta, etta ruohonleikkurin kaikki osat on kiristetty ja ne eivät ole vahingoittuneet tai poissa.
5 Tarkasta, etta tera on kunnossa ja ettei siinä ole halkeamia. Vaihda tera tarvittaessa.

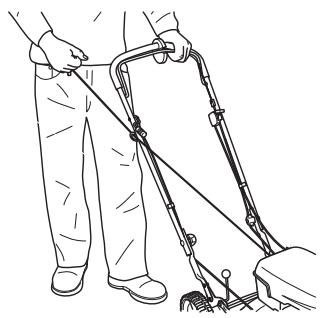

Käynistys

VAROITUS! Moottorin pakokaasujen pitkäikainen sisäähengittäminen voi olla terveydelle vaarallista.

• Älä koskaan käynnistä ruohonleikkuria ilman, että terä ja kaikki kotelot ovat oikein asennetut.

• Älä koskaan käynnistä konetta sisatiloissa. Tiedostamoottorin pakokaasujen sisäänhengittämseen liittyvävaara.

• Varmista, etä työskentelyalue on riittävästi valaistu, jotta työmpäristö on turvallinen.
• Tarkkaile ympäristöä ja varmista, ettei teräläite pääse osumaan ihmisin tai eläimiin. Käytäjä vastaa vaaratilanteista tai riskeistä, joille ihmiset ja omaisuus saattavat joutua altiiksi.

• Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, etta terät eivät osu maahan tai muihin esineisin.
• Älä koskaan kiedo käynnistysnarua katesi ympärille.

Katso ohjeet otsikon Käynnistys ja pysäytys alla annetut ohjeet.

Polttoaineturvallisuus

VAROITUS! Poltoaine ja polttoainehöyrt ovat erittäin tulenarkoja. Noudata varovaisuutta polttoainetta ja moottoriöljä käsitetlessäsi. Muista palo-, rajähdys- ja sisäänhengitysvaarat.

• Älä koskaan tankkaa konetta moottorin käydessä.
  Huolehdi hyvastä ilmanvaiahdosta tankkauksen ja öljyntäytön yhteydessä.
• Siirrä kone vähintään 3 metrin päähan tankkauspaikalta ennen käynistämista.

• Älä koskaan käynnistä konetta:

1 Jos koneelle on roiskunut poltoainetta tai moottoriöjä. Pyhyi kaikki roiskeet pois ja anna bensiin jäannösten haɪtua.
2 Jos paallesi tai vaatteillesi on roiskunut polittoainetta tai moottorioljya. Vaihda vaatteet.
3 Jos koneesta vuotaa polttoainetta. Tarkasta sānnöllisesti, etteivat sailión korkki ja polttoainejohdot vuoda.

Kuljetus ja sailytys

• Pitkäaikaisen sälytyksen ja kuljetuksen ajaksi poltoaineja moottoriölysäiliot tulee tyhjentä. Tiedusteile lahimmälta huoltoasemalta, minne ylimäärainen poltoainen ja moottoriölyn voi toimittaa.
  Säilytä ruohonleikkuri ja poltoaine niin, etteivat mahdolliset vuodot ja höryt pääse kosketuksiin kipinöiden tai avotulen kanssa. Esimerkiki sähkökoneet, sähkömoottorit, sähköytkimet/virtakatkaisimet, lampökattilat tai vastaavat.
• Polttoaine on säilytettävi siihen erityisesti tarkoitetuissa ja hyväksytiissä astioissa.

Yleiset työohjeet

VAROITUS! Tassu luvussa kasetellänn ruohonleikkurin kayton perustavanlaatuisia turvallisuusmaäräyksiä. Annetut tiedot eivat voi koskaan korvata osaamista, jonka ammattimies on hankkinut koulutukssessa ja kaytännon työssä. Kun joudut tilanteeseen, jossa kayton jatkaminen tuntuu epävarmalta, on sinun kysytävä nuvoa asiantuntijalta. Käanny jälleenmyjäsi, huoltokorjaamosi tai kokeneen ruohonleikkurinkäytäjan puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän!

Yleiseturvamääraykset

Tarkkaile ymparistoa:
- Varmistaaksesi, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan koneen hallintaan.
- Estäksesi edellä mainittuja joutumasta leikkuulaitteiston kanssa kosketuksiin.
- Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne. Välta terien iskeytymista vieraisin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen.
- Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

Välta käytöä epäsotuisissa sāaloissa. Esimerkiki si tiheässä sumussa, rankkasateessa, kovassa tuulessa, pakkasessa jne. Huonossa saëssä työsenty on vasyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiki si tehdä alustasta liukkaan.
- Varmista, etta voit siirtyä ja seisoa turvallisesti. Katso, onko äkilliselle siirtymiselle esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.). Noudata suurta varovaisuutta viettässä maastossa työskennellessäsi.

• Moottori tulee sammuttaa, kun se siirretään sellaisen alueen yli, jota ei leikata. Esimerkiksi hiekkakäytävät, kivetys, sora, asfalti jne.

Jarrukahva ei saa koskaan olla pysyvästi kiinnitettnä
kahvaan, kun kone on käynnissä.

Noudata yllä mainittuja kohtia, mutta alä koskaan käytä ruohonleikkuria ilman mahdollisuutta avun pyytämiseen onnettomuustapauksessa.

Perusleikkaustekniikka

VAROITUS! Huolehdi, etteivat kädet ja jalat koske terälaitteeseen, kun moottori on käynnissä.

Yleistä

• Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä.
• Ruohonleikkuria ei saa käytää alueella, jonka kaltevuus on suurempi kuin 30 astetta.
• Kaltevassa maastossa on kulku-urat tehtävä kohtisuoraan rinteeseen nähden. Rinnettä on paljon helppompi raivata poikkisuntaan kuin ylhaälta alas.
• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.
• Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
  Välta terien iskeytymista vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin kayristymiseen. Käyrä aksemi aiheuttaa epatasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, etta terä irtoaa.
• Jos teralaite osuu johonkin vieraaseen esineeseen, tai jos kone alkaa täristä, pysäytä kone. Irrota sytytysjohto sytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot.
• Älä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurella leikkuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruho on hyvin pitkää, aja hitaasti ja leikkaa tarvittaessa kaksi kertaa.

• Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä.

Ole erityisen varovainen vetäessäsi konetta itseäsi kohti työn aikana.

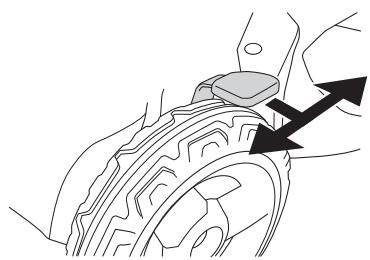

Leikkuukorkeus

Sammuta moottori, ennen kuin muutat leikkuukorkeutta.

Leikkuukorkeudenaatoo,viisi asentoa,mm

Älä säädä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epatasaisissa kohdissa.

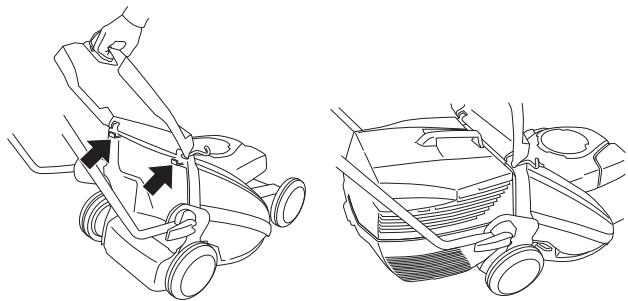

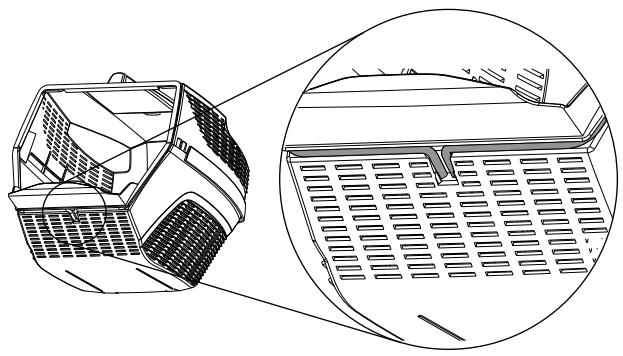

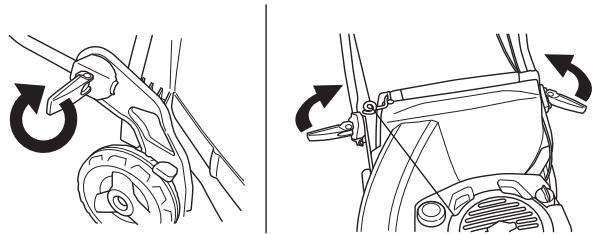

Ohjaimen asennus

Kun taitat ohjausaisan kokoon, pidä huolta etteivät kaapelit ja vajerit vauroioidu.

Nosta ohjausaisaa kunnes ohjausaisan ylempi putkirakenne tulee ohjausaisan alemman osan keskelle. Kiristä väantimet hyvin.

Kerääjan asennus

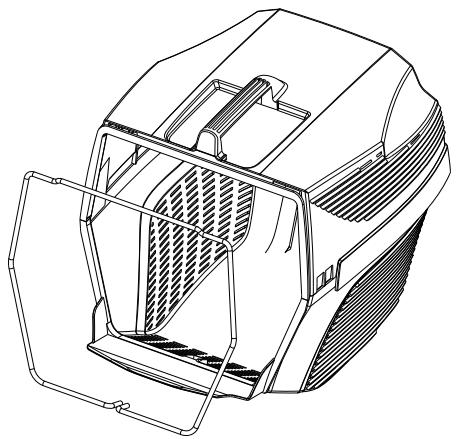

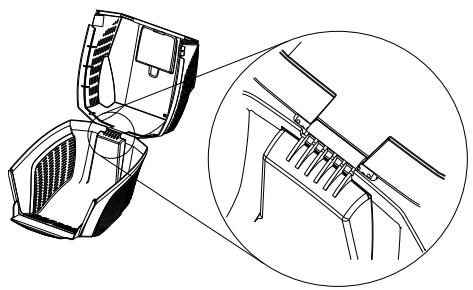

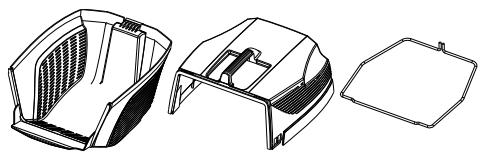

• Nosta takasuojus ja ripusta ruohosäilö ylós.

Sivuviskuri

• LB48, LB48V, -laitetta voidaan kaytttaa sivuviskurin kanssa asentamalla sivuviskuri leikkuukanteen.
• Nosta sivusuojus ja aseta sivuviskuri akselille.

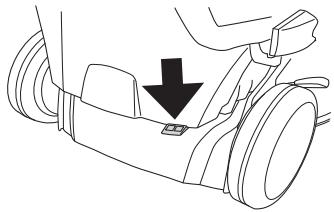

Silppuritoiminto

LB48, LB48V, on ruohonleikkuri, jossa on silppuritoiminto.

Keraajalla varustettuja koneita voi kayttaa silppuamistoiminnolla seuraavasti.

• Nosta takasuojus ja nosta sällö pois.

• Aseta silppuri keräyskanavaan.

• Sulje suojus ja varmista, etta se sulkeutuu lujasti silppurin kanssa.

Polttoaine

VAROITUS! Huolehdi hyvästä ilmanvaihdosta polttoaineita käsitetäessä.

Bensiini

• Käytä lyijytöntä laatubensiinä. Lyijyllista bensiinä voidaan käyttaa, mikäli lyijytöntä bensiinä ei ole saatavilla.
  Käytä vähintään 77-oktaanista poltoainetta.
• Jos konetta ei käytetä pitkään aikaan, on polttoinesäiliö tyhjennettävä ja puhdistettava.

Moottoriöljy

Tarkasta öljymäärä ennen ruohonleikkurin käynnistämista.
Lian vähäinen öljymäärä voi aiheuttaavakavia
moottorivahinkoja.

HUSQVARNA n nelitahtiöjyllä saavutat parhaan tuloksen ja toiminnan.
- Jos HUSQVARNAn nelitahtiöjä ei ole saatavilla, voidaan käyttaa muuta hyvalaatuista nelitahtiöjä. Kysy jalleenmyyjälta neuvoa öljylaadun valinnassa. Yleisesti suositellaan öljä SAE 30.
- Älä koskaan käytä kaksitahitoottoreille tarkoitettua öljä.

Tarkasta öljymäärä ennen ruohonleikkurin käynnistämista.
Lian vähäinen öljymäärä voi aiheuttaavakavia
moottorivahinkoja.

Öljymäärä

Kierra öljyntäytökorkki auki ja tarkasta öljymäärä korkissa olevasta mittatikusta.

Öljntyttökorkin on oltava kierrettynä kokonaan pohjaan asti, jotta öljymärästä saadaan oikea kuva.

Jos oljymäärä on vähäinen, tayta moottoriöljya oljytikun ylatasoon asti.

Käytä ainoastaan suositeltua moottoriöljyä. Katso luku Tekniset tiedot.

Tankkaus

VAROITUS! Seuraavat turvatoimet vahentavt tulipalon vaaraa:

Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polittoaenei lahelle.

Älä koskaan tankkaa moottorin käydessa.

Avaa poltloanesäiliön korkki hitaasti tankkauksen yhteydessä, niin etta mahdollinen ylipaine hviää hitaasti.

Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen.

Siirra aina kone tankkauspaikalta ennen käynistämista.

Älä taytä bensiiniä liikaa. Jätä tilaa noin 35 mm tankin korkin alle niin, etta poltoaine pääsee laajentumaan.

Pyyhi poltoainesällion korkin ympäristo puhtaaksi. Puhdista poltoaine- ja öljysäliöt saannöllisesti. Poltoainesuodatin on vaihettava vähintään kerran vuodessa. Säliössä olevat epäpuhtaudet aiheuttavat käntyihäiriöitä.

Siirä kone aina noin 3 metrin päähan tankkauspaikalta ennen käynnistystä.

Käynistys ja pysäytys

VAROITUS! Ennen käynistystä on huomioitava seuraavaa:

Alä käynnistä ruohonleikkuria, elleivät terä ja kaikki kotel ole asennettuina. Terä voi muuten irrota ja aiheuttaa henkilövahinkoja.

Siirra aina kone tankkauspaikalta ennen käynistämista.

Aseta kone tukevalle alustalle. Varmista, ettei teralaite pääse osumaan mihinkäen esineeseen.

Varmista, ettei työaluella ole asiaankuulumattomia.

Käynistys

Varmista, etta sytytyskaapeli on hyvin kiinni sytytystulpassa.

• Vedä moottorijarrusanka kokonaan ylempää kahvaa vasten vasemmalla kädellä.

• Tartu käynnistyskahvasta, vedä käynnistysarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin. Älä koskaan kiedo käynnistysnarua katesi ympärille.

HUOM! Älä vedä käynnistysnarua täysin ulos öläkä irrota otetta käynnistyskahvasta, kun naru on täysinulkona. Tämä voi vauroiittaa konetta.

Malleissa LC 48VE on sahkökäynistys, jota käytetään seuraavasti.

• Ennen sähkökaynistyksen ensimmaista käytöä on ladattava akku. Katso otsikon Kunnossapito alla annetut ohjeet.

• Paina moottorijarrusanka ohjausaisaa vasten.

• Aseta virta-avain lukkoon ja paina nappäintä.

Veto LC 48VE, LC 48V, LB 48V

Koneet ovat itseliiikkuvia ja takavetoisia.

Kytke veto pyörin vetämällä kytkinvipua itseesi pän.

Vetomoottori on portaattomasti säädettävissä

Pysäytys

Moottori pysahtyy, kun moottorijarrusanka vapautetaan.

Jos koneessa on sahkokaynnistys, ota avain pois.

Kunnossapito

VAROITUS! Varmista ennen koneen puhdistusta, korjausta tai tarkastusta, etta teralaite on pysahtynyt. Irrota sytytysjohto sytytystulpasta.

Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä.

Ilmansuodatin

Puhdistamalla ilmansuodatin sännöllisesti polysta ja liasta valtetaan seuraavat ongelmat:

Kaasutinhäiriö
Kännistysongelmat
- Tehon heikkeneminen
- Moottorin osien turha kuluminen.
- Epatavallisen korkea poltoaineenkulutus.

Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan tãysin puhtaaksi. Siksi ilmansuodatin on vaihettava sãännöllisin valiajoin. Vaurioitunut ilmansuodatin on aina vaihettava.

Ilmansuodattimen puhdistus

Ota ilmansuodatinkotelo pois

Ota ilmansuodatin pois ja tarkasta, etta se on ehja. Mikali se on huono, vaihda uusi ilmansuodatin.

Puhdista suodatin naputtamalla suodatinta tasaista alustaa.
vasten. Älä koskaan käytä liuotinta, joka sisältaa petrolia,
esim. fotogeeniä, tai paineilmaa suodattimen puhdistukseen.

Varmista asennuksessa, etta ilmansuodatin kiinnitty tiviisti suodattimen pitimeen.

Sytytystulppa

VAROITUS! Äenenvaimennin on erittäin kuuma käytön aikana ja hetken aikaa sen jäldeen. Älä koske kuumaan äenenvaimentimeen!

Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta aina ennen muita toimenpiteitä sytytystulppa. Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, etta kärkiväli on 0,5 mm. Sytytystulppa on vaihdettava suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin.

HUOM! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin.

Aänenvaimennin

Äänenvaimennin vaimentaa änitasaso ja ohjaa pakokaasut käyttajästa poispän. Pakokaasut ovat kuumia ja voivat sisältaa kipinoitä, jotka voivat aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaialia.

Tarkasta sānnöllisesti, etta äenvaimennin on kunnolla kiinni koneessa.

Älä koskaan käytä konetta,jonka äenvaimennin on rikki.

Tera

VAROITUS! Käytä aina lujatekoisia suojakäsinietä terälaitetta korjatessasi. Veitsiterät ovat erittäin terävät ja aiheuttavat erittäin helposti viiltohaavoja.

Jos terät vauroituvat ajettaessa jonkin esineen pälle, terät on vaihettava.

Terat saa vaihtaa tai teroittaa vain valtuutettu huoltoliike.

Öljynvaihto

Moottorioljy on vaiheltava joka vuosi ja 25 käytötunnin välein.

Tee oljynvaihto seuraavasti:

Tyhjennä poltoainesäiliö käytämällä konetta kunnes sailiö on tyhja.
- Jos teriin tarttuuj jotakin työskentelyn aikana, sammuta moottori ja odota, etta se pysähtyy kokonaan, ennen kuin alat puhdistaa teriä. Irrota sytytystulpan johto sytytystulpasta.
Kierra oljyntaytokkoki irti.

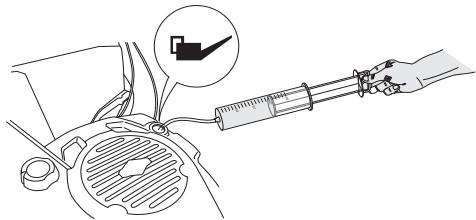

Tyhjennä oljysaillio oljypumpulla (lisavaruste).

Tiedustele lahimmaltä huoltoasemalta, minne ylimaa-raisen moottorioljyn voi toimittaa.

• Lisää uutta, hyvälaatuista öljä. Katso luku Tekniset tiedot.
  Tarkasta oljymaaar oljyntaytikkorkin mittatikulla.
• Öljyntäytökorkin on oltava kierrettynä kokonaan pohjaan asti, jotta öljymäärastä saadaan oikea kuva. Jos öljymäärä on vahäinen, tätä moottoriöljä öljytikun ylātasoon asti.

Kierrä öljyntäytökorkki kiinni.

Akun Iataus LC 48 VE

Akku voidaan ladata seuraavasti:

Työnnä lukitus auki ja poista akun suojus.

• Aviaa akkukaapelin liittannat.

• Kytke akkulaturi ja lataa akkua enintään 24 tunnin ajan.

Leikkuukannen puhdistaminen

• Liitä vesiletku leikkuukannen liittimeen.

• Käynnistä moottori ja anna terän pyörä vähän aikaa. Vesilentää ulos ja puhdistaa leikkuusuojuksen.

Kytkentävalijerin saatäminen

Kytkentävajeri sādetaän kiertāmälla saātöruuvia.

Alla on annettu joitakin yleisiä hoito-ohjeita.

Päivittäiset toimenpiteet

1 Tarkasta, etta moottorijarrusanka toimii turvallisesti.
2 Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.
3 Tarkasta oljymaaar.
4 Puhdista kaynnistimen ilmanottoaukot. Tarkastakaynnistin ja kaynnistysnaru.
5 Tarkasta, etta ruuvit ja mutterit ovat kirea.
6 Tarkasta teralaite. Alä koskaan käytä tylsiä, lohjenneita tai vauroituneita veitsiteria.

Viikoittaiset toimenpiteet

1 Puhdista ilmansuodatin. Vaihda tarvittaessa.
2 Puhdista sytytystulppa. Tarkasta, etta kärkiväli on 0,51 mm.
3 Puhdista sylinterin jäähdytysrivat.

TEKNISET TIEDOT

Tekniset tiedot

	LC 48	LC 48V	LC 48 VE	LB 48	LB 48V
Moottori	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Sylinteritilavuus, cm3	190	190	190	190	190
Kierrrosluku, rpm	2900	2900	2900	2900	2900
Moottorin nimellisteho, kW (ks. huom. 1)	2,4	2,4	2,4	2,4	2,4
Sytytysjärestelmä
Sytytystulppa	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM
Kärkiväli, mm	0,5	0,5	0,5	0,5	0,5
Poltoaine-/voitelujärestelmä
Poltoainesäiliön tilavuus, litraa	1,2	1,2	1,2	1,2	1,2
Öllysäiliön tilavuus, litraa	0,6	0,6	0,6	0,6	0,6
Moottoriöljy	SAE 30	SAE 30	SAE 30	SAE 30	SAE 30
Paino
Ruohonleikkuri, tyhjät säiliöt, kg	38	38	43	34	34
Äänen taso
(ks. huom. 2)	81	81	81	79	79
Äänenpoinetaso käytäjan korvan tasalla, dB(A)
Melupäastöt
(ks. huom. 3)	95	95	95	93	93
Ääntentehotos, mitatu dB(A)	96	96	96	95	95
Tärinätasot
(ks. huom. 4)	6,0	6,0	6,0	4,7	4,7
Kahva, m/s2
Leikkuuu
Leikkuujärestelmä	3 in 1	3 in 1	3 in 1	2 in 1	2 in 1
Leikkuukorkeuden sättö, viisi asentoa, mm	25-70	25-70	25-70	25-70	25-70
Leikkuuleveys, mm	480	480	480	480	480
Terä	Kiinteä	Kiinteä	Kiinteä	Kiinteä	Kiinteä
Veto
Nopeus, km/h	-	5,4	5,4	-	5,4
Käynnistys
Sähkökäynistys	-	-	Kyllä	-	-

Huom. 1: Moottorin ilmoitettu nimellisteho on moottorimallia edustavan typpilisen tuotantomoottorin keskimaäräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tastā arvosta. Lopulliseen koneeseen asennetun moottorin todellinen lahtöteho riippuu käytönopeudesta, ympäristön olosuhteista ja muista arvoista.
Huom. 2: Ilmoitetuilla tiedoilla aenepainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,2 dB (A).
Huom. 3: Melupäästö ympäristöän änentehona (Lw) EY-direktiivin 2000/14/EG mukaisesti mitattuna.
Huom. 4: Ilmoitetuilla tiedoilla tärinatasosta tyypillinen tilastollinen Hajonta (vakiopoikkeama) on 0,2m / s^2

EY-vaatimustemmukaisuusvakuutus

(Koskee ainoastaan Eurooppaa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], vakuuttaa täten, että moottoriruohonleikkurit Husqvarna LC 48, LC 48V, LB 48, LB48 V, LC 48VE alkaen sarjanumerosta 10xxxxxxxxx vastaavat NEUVOSTON DIREKTIIVIN märäyksiä:

• 1. toukokuuta 2006 "koskien koneita" 2006/42/EY
• 1. joulukuuta 2004 "sähkömagneettista yhteensopivuutta koskeva" direktiivi 2004/108/EEC.
• 1. toukokuuta 2000 "koskien melupästäö ympäristöön" 2000/14/EG.

Katso melupästäjä koskevat tiedot luvusta Tekniset tiedot.

0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, on julkaissut raporteja koskien vaatimustenmukaisuuden arviointia 8. toukokuuta 2000 annetun ulkona käytettävien laitteiden melupäastöjä ympäristöön koskevan neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti.

Sertifikaattien numerot ovarat:

01/901/071 - Husqvarna LC 48, LC 48V

01/901/072 - Husqvarna LB 48, LB 48V

01/901/084- Husqvarna LC 48 VE

Huskvarna 29. joulukuuta 2009

Bengt Ahlund, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.)

Key to symbols
