Produkttype	Bensindrevet gressklipper
Merke	HUSQVARNA
Modell	LC48VE
Motor	Briggs & Stratton, 190 cm³, 2,4 kW
Startsystem	Elektrisk (batteri) + nødstarter
Klippebredde	480 mm
Klippehøyde	25 til 70 mm (5 trinn)
Vekt (tom)	43 kg
Drivstofftankkapasitet	1,2 L (blyfri bensin)
Oljetankkapasitet	0,6 L
Anbefalt motorolje	SAE 30 (4-takts)
Tennpluggtype	Champion RJ19LM, gap 0,5 mm
Garantert lydstyrkenivå	96 dB(A)
Vibrasjonsnivå (håndtak)	6,0 m/s²
Drift	Bakhjulsdrift (5,4 km/t)
Klippesystem	3 i 1: oppsamling, sideutkast, mulching
Rengjøring av understell	Integrert vannkobling
Motorbremse	Sikkerhetsbøyle (motorstopp på 3 sekunder)
Batteri til elektrisk starter	Lader inkludert, lading maks 24 t
Daglig vedlikehold	Sjekk motorbremse, oljenivå, knivens tilstand

Ofte stilte spørsmål - LC48VE HUSQVARNA

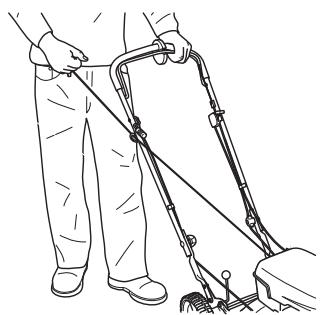

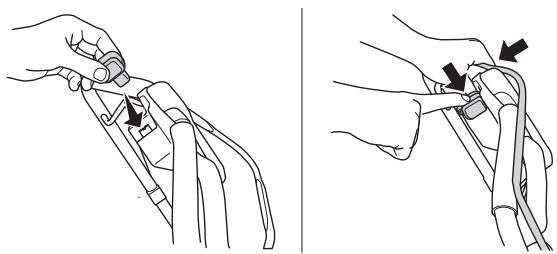

Hvordan starter jeg LC48VE gressklipperen?

For å starte, brett motorbremsebøylen mot styret, sett inn tenningsnøkkelen (hvis batteriet er ladet) og drei den. Hvis det ikke fungerer, bruk manuell starter: trekk sakte til motstand, så raskt. Aldri vikle snoren rundt hånden.

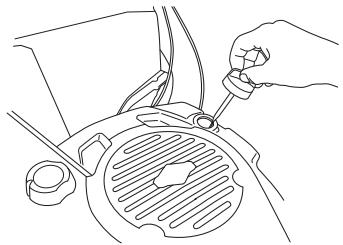

Hvilken motorolje skal jeg bruke?

Bruk en høykvalitets 4-takts olje, fortrinnsvis HUSQVARNA SAE 30. Bruk aldri 2-takts olje. Sjekk nivået før hver bruk.

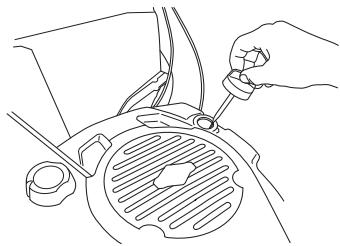

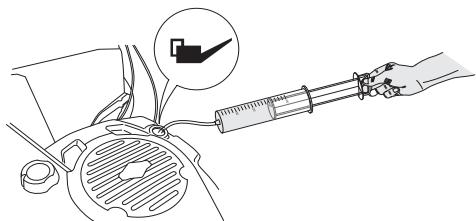

Hvordan skifter jeg motorolje?

Tøm oljen en gang i året eller hver 25. time. La motoren gå tørr, koble fra tennpluggen, skru av påfyllingslokket og bruk en oljepumpe for å tømme. Fyll på ny olje til øvre merke på peilepinnen.

Hvordan justerer jeg klippehøyden?

Stopp motoren før justering. Bruk klippehøydejusteringen (5 trinn fra 25 til 70 mm). Ikke juster for lavt for å unngå at klipperen tar borti ujevnheter.

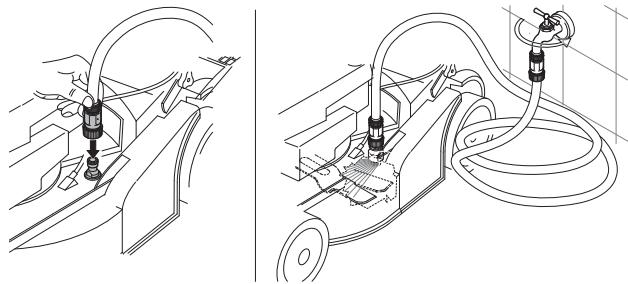

Hvordan rengjør jeg klippeunderstellet?

Koble en hageslange til vannkoblingen på understellet. Start motoren og la kniven gå noen minutter. Vannet rengjør innsiden. Stopp motoren før du fjerner slangen.

Hva gjør jeg hvis gressklipperen ikke starter?

Sjekk først tennpluggen (ren, gap 0,5 mm), oljenivå og drivstoff. Forsikre deg om at tenningskabelen er tilkoblet. Hvis den elektriske starteren ikke fungerer, lad batteriet (maks 24 t). Bruk manuell starter som siste utvei.

Hvordan lader jeg batteriet til den elektriske starteren?

Åpne batteridekselet, løsne tilkoblingene, koble til den medfølgende laderen. Lad i maksimum 24 timer. Ikke overskrid denne tiden.

Når bør jeg bytte tennpluggen?

Bytt tennpluggen en gang i måneden eller oftere om nødvendig. Bruk en Champion RJ19LM tennplugg med gap 0,5 mm. Sjekk tilstanden regelmessig.

Hvordan vedlikeholder jeg luftfilteret?

Rengjør luftfilteret hver uke ved å banke det på en flat overflate. Bruk aldri bensin eller trykkluft. Bytt det hvis det er skadet eller for skittent.

Hva er viktige sikkerhetstiltak?

Bruk aldri gressklipperen uten at kniv og deksler er på plass. Stopp motoren før du løfter maskinen. Ikke klipp i skråninger over 30 grader. Hold barn og dyr på avstand. Bruk hansker og vernesko.

BRUKSANVISNING LC48VE HUSQVARNA

Bruksanvisning Bruksanvisning Operator's manual

Les nœyegjennombruksanvisingen og forsta inhoddetfor du brukermaskinen.

Montering av styre 10

BRÄNSLEHANTERING

Drivmedel 11

START OCH STOPP

Start och stopp 12

UNDERHALL

Underhäll 13

TEKNISKA DATA

Tekniska data 16

EG-forsakran om overensstammelse 17

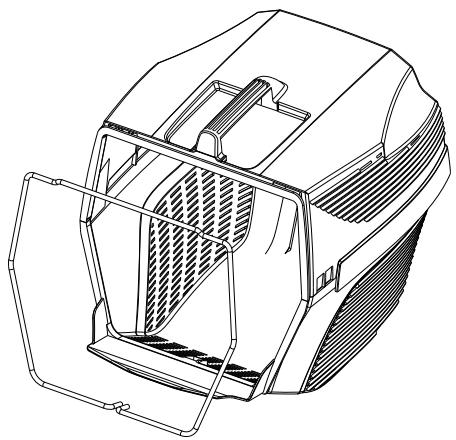

Montering av uppsamlare

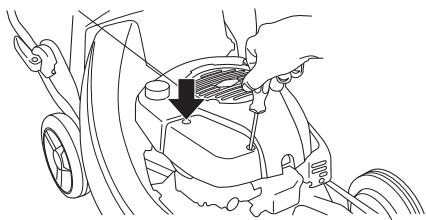

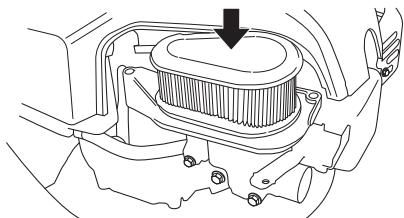

Rengöring av luftfilter

Tag bort luftfilterkapan.

Justering av kopplingsvajer

Personlig beskyttelse

Beklaedningen bør i øvritg vaere taetsiddende, dog uten at hæmme din bevægelsesfrihed.

Klippeskjoldet er konstrueret til at reducere vibrationerne og til at mindske risikoen for skærskader. Kontroller, at klippeskjoldet er helt og uten synlige defekter, f.eks. materialerevner.

Motorbremsebøjle

Motorbremsen er konstrueret til at standse motoren. Någrebet om motorbremsebojlen slippes, skal motoren standse.

• Kontroller, at motorbremsen fungerer ordentlich og er intakt.

Kontroller også, at knivbolten er hel, og at motorakslen ikke er bjjet.

Se anvisningerne under overskriften Start og stop.

Brændstofsikkerhed

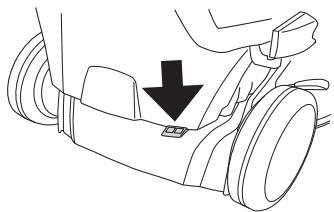

Transport og opbevaring

Luk skjoldet og sorg for, at det lases fast med spedningsproppen.

Drivmiddel

ADVARSEL! Sørg for god luftventilation ved al brandstofhandtering.

Benzin

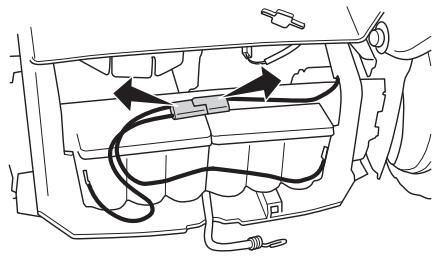

Tryk lasen op, og fjern batteridaekslet.

• Løsn batterikablerne.

EF-overensstemmelseserklæring

(Gælder kun Europa)

ADVARSEL! Hvis maskinenBrukes uforsiktig eller feilaktig, kan den vare et farlig redskap som kan forarsake alvorlige skader eller dodsfall for brukeren aller andre.

Les nuye gjennom bruksanvisingen og forsta innholdet ffor du bruker maskinen.

Bruk aldri maskinen dersom personer, spesielt barn, uller husdyr oppholder seg i naerheten.

Se opp for gjenstander som slynges ut og rikosjetterer.

Adversel om roterende kniv.Pass pahender og foter.

Dette Produktet er i overensstemmelse med gjeldende CE-direktiv.

Adversel: Roterende deler. Hold hender og ffter unna.

Bruk aldri maskinen
innendørs eller i rom uten
ventilasjon. Avgassene
inneholder karbonmonoksid,
en gfitig og livsfarlig gass
uten lukt.

Eksplosjonsfare

Fyll aldri brennstoff med motoren i gang.

Svær'tvarmoverflate.

Stoyutslipp til omgivelsene ifolge EFsdirektiv. Maskinens utslipp angis i kapitletTekniske data ogPGA klistremerke.

Øvridge symboler/klistremeker angitt på maskinen gjelder spesifikke krav for sertifiseringer på visse markered.

Bruk alltid vernehansker.

Tenningskabelen skal alltid Iøns fra tennpluggen før reparasjon, rengjøring ell er vedlikeholdsarbeid.

Kontroll og/eller vedlikehold skal utfores med motoren slatt av, slipp motorbremsebxylen.

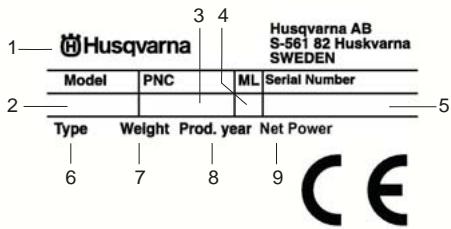

Typeskilt

1 Produsent
2 Modell
3 Produktnummer
4 Utgavenummer
5 Seriennummer
6 Type
7 Vekt
8 Produktsjonsar
9 Effekt

• Les nôve gjennom bruksanvisingen.
• Kontroller skjæeutstyrets montering og justering. Se anvisninger under overskriften Monitoring
• Fyll brennstoff og olje på motoren. Se anvisninger under overskriften brennstoffhändtering.

ADVARSEL! Maskinens opprinnelige konstruksjon på不经 under noen omstendighet endres uten produsentens tillatelse. Bruk alltid original tilleggsutstyr. U autoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall forBrukerenller andre.

ADVARSEL! En gressklippere som brukes skjodesløst eller galt kan vare et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i,this bruksanvisingen.

ADVARSEL! Langvarig innånding av motorens avgasser kan utgjørne n helsefare.

Husqvarna AB arbeider Iopende med Å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

Innhold

SYMBOLFORKLARING

Symbolforklaring 35
Tiltak for bruk av en ny gressklippere 36

INNHOLD

Innhold 37

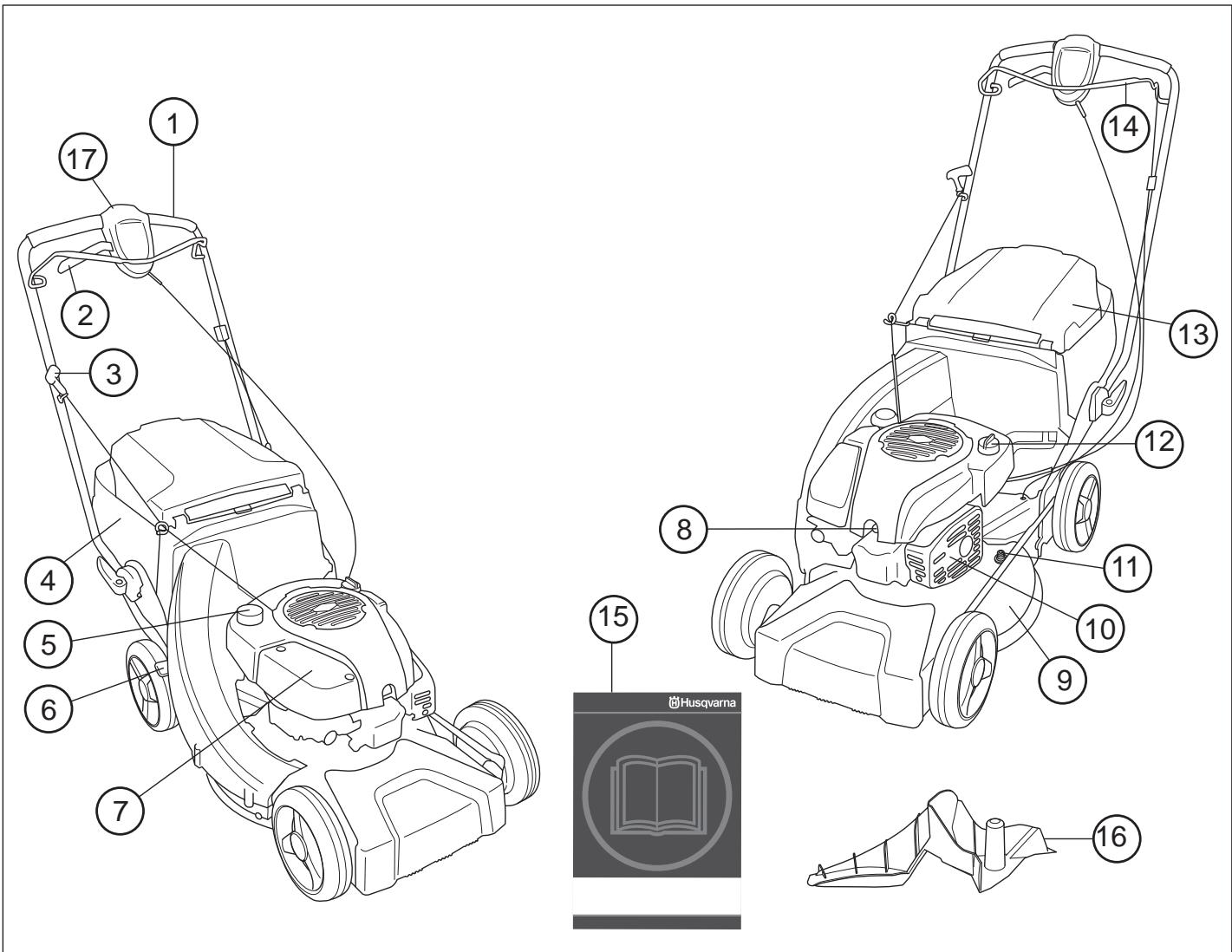

HVA ER HVA?

Hva er hva pa gressklipperen? 38
Hva er hva pa gresskipperen? 39

SIKKERHETSINSTRUKSJONER

Personlig beskyttelse 40
Maskinens sikkerhetsutstyr 40
Generelle sikkerhetsinstruktener 41
Generelle arbeidsinstruksjoner 42

MONTERING

Montering av styre 43

BRENNSTOFFHÄNDTERING

Brennstoff 44

START OG STOPP

Start og stopp 45

VEDLIKEHOLD

Vedlikehold 46

TEKNISKE DATA

Tekniske data 49

Personlig beskyttelse

ADVARSEL! Ved all bruk av maskinen skal det brukes personlig verneutstyr.

• Hansker skal brukes ved behov, f.eks. ved montering, inspeksjon eller rengjøring av skjaereutstyr.
• Bruk alltid kraftige langbukser. Ikkebruktbukser ell er sandaler, og gå ikke barbent.
• Bruk sklisikre og solide støvler eller skor.

Klaerne bo r ellers vare ettersittende uten a begrense bevegelsesfiheten.

Maskinens sikkerhetsutstyr

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for a vare sikker på at utstyret fungerer. Se kapitet Hva er hva? for a se hvor disse delene er plassert på din maskin.

ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Følg de kontroll-, vedlikeholds og serviceinstruktjone som er gitt i dette avsnittet.

Klippedeksen og beskyttelsesdeksen

Beskyttelsesesdekselet er konstruert for Å redusere risikoen for klemmeskader og for Å fange opp en røket drivrem. Kontroller at beskyttelsesesdekselet er helt og at det er skrudd ordentlig fast.

Klippedekselet er konstruert for a redusere vibrasjoner og for a reusere risikoen for kuttskader. Kontroller at klippedekselet er helt og uten synlige defekter, f.eks. materialsprekker.

Motorbremsebye

Motorbremsen er konstruert for a stanse motoren. Nár grepom motorbremsebøylen slippes, skal motoren stanse.

Plasser gressklipperen på et stabilt, plant underlag og start den. Pase at kniven ikke kankommen ikontakt med bakken eller andre gjenstander.

Gi full gass og slipp deretter fremsebøylen.
Motorbremsen skal alltid ære justert slik at motoren stanser innen 3 sekunder. Hvis dette ikke skjer, mæ maskinen leveres til et autorisert serviceverksted for justering.

Lyddemper

Lyddemperen er konstruert for a gi et lydnivà som er sà lavt som mulig, og for a lede avgassene fra motoren bort fra Brukeren.

ADVARSEL! Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!

I omrader med varmt og tort klima kan faren for brann vare stor. Det forekommer at disse omradsene er regulert ved lovgivning og forskrifter om at lyddemperen blant annet skal vare utstyrt med godkjent gnistfangernett.

For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt.

Kontroller skjareutstyret. Bruk aldri utstyr som er slovt, sprukket aller skadet.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholds som beskvet i dette avsnittet. Hvis maskinen ikke består alle kontrollene, på serviceverksted oppsøkes for reparasjon.

Generelle sikkerhetsinstruksjoner

• En gressklipper er bare konstruert for klipping av gressplener. Det eneste tilleggsutstyr du kan bruke motorenheten som drivkilde for, er de knivene vi anbefaler i kapitlet Tekniske data.
• Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan pavarke syn, vurderingsevne eller kroppskontroll.
  Husk at Brukeren er ansvarlig for ulykker eller farer som rammer andre mensesker eller deres eiendom.

ADVARSEL! Å kjore en motor i et innestengt eller darelig ventiliert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning.

• Ved all bruk av maskinen skal det brukes personlig verneutstyr. Se anvisninger under overskriften Personlig verneutstyr.
• Bruk aldri en maskin som er modifisert slick at den/DD longer er i samsvar med originalutforelsen.
• Bruk aldri annet tilleggsutstyr enn det som er anbefalt i dette bruksanvisningen. Se avnvisninger under ovrskriftene Skjæretutstyr og Tekniske data.

ADVARSEL! Feilaktig skjæreutstyr kan øke risikoen for ulykker.

• Bruk aldri en maskin som det er noe galt med. Følg vedlikeholds-, kontroll- og serviceinstruktjone i dette bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spezialister. Se anvisninger under overskriften Vedlikehold.

Forthervergangsbruk:

ADVARSEL! Langvarig innånding av motorens avgasser kan utgjøre en helsefare.

• Start aldri gressklipperen uten at kniv og samtige deksler er korrekt montert.
• Start aldri maskinen innendørs. Vær bevisst på faren ved innanding av motorens avgasser.
• Forviss deg om at arbeidsområdet er tilstrekkelig opplyst til Å skape et sikkert arbeidsmiljø.

Pass på omgivelsene og forviss deg om at det ikke er fare for at mennesker eller dyr kankommen ikontakt med skjærutstyr. Brukeren er ansvarlig for ulykker som kan oppsta og risikoer overfor mennesker og eiendom.
- Plasser gressklipperen på et stabilt, plant underlag og start den. Pase at kniven ikke kankommen ikontakt med bakken eller andre gjenstander.
- Sur aldri startlinen rundt handen.

Se anvisninger under overskriften Start og stopp.

Brennstoffsikkerhet

ADVARSEL! Brennstoff og brennstoffdamp er meget brannfarlig. Vær forsiktig ved handtering av brennstoff og motorolje. Husk brann-, eksplosjons- og innændingsfare.

• Fyll aldri brennstoff på maskinen'nar motoren er i drift.
  Sorg for god ventilasjon ved fylling av bensin og olje.

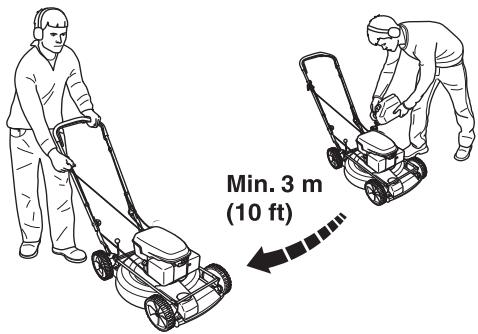

• Flytt maskinen minst 3m fra tankingsstedet før du starter den.

• Start aldri maskinen:

1 Hvis du har sølt brennstoff erler motorolje pa maskinen. Tørk opp alt søl og la bensinrestene fordampe.
2 Hvis du har sølt brennstoff eller motorolje på deg selv eller klærne dine. Skift klær.
3 Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger.

Transport og oppbevaring

• Ved lengre tids oppbevaring og transport av gressklipper ma brennstoff- og motoroljetanken tømnes. Hør medærmeiste bensinstasjon hvor du kan bl kvitt overflødgbrennstoff og motorolje.
• Oppbevar gressklipperen og brennstoffet slick at eventuelle lekkasjer og damper ikke står i fare foråkommen i kontakt med gnister eller øpen ild. For eksempel el-maskiner, el-motorer, el-kontakter/strømbrytere, varmekjeler eller liknende.
• Brennstoff skal alltid oppbevares i beholderere som er spesielt beregnet og godkjent for dette.

SIKKERHETSINSTRUKSJONER

Generelle arbeidsinstruksjoner

ADVARSEL! Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med gressklipper. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplæring og practisk erfaring. Nár du kommer ut for en situasjon som gjør deg usikker på fortsett bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler, ditt serviceverksted eller en erfaren gressklipperbruker. Unngå all bruk du ikke føler deg kvalifisert til!

Grunnleggende sikkerhetsregler

Passpəomgivelsene:

• For Å vare sikker på at/DDke mensesker, dyr erer annet kan pavirke din kontroll over maskinen.

• For à forbhindre at de forannevnte risikerer Åkommen i kontakt med skjæeutstyret.

• Før klipping pabegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen. Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan fore til at kniven blir slov og at motorakselen blir bøyd.

• Løft aldri opp gressklipperen eller bør den nær motoren er startet. Hvis du må lofte gressklipperen, stans Forst motoren og fjern tenningskabelen fra tennpluggen.

• Unngå bruk i tatsächlig vær. Slik som tett tak, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i tatsächlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.
• Sørg for at du kan gå og stå sikkert. Se erter eventuelle hinder ved uventet forflying (røtter, steiner, greiner, groper, forhøyninger osv). Vær meget forsiktig ved arbeid i skranende terreng.
• Motoren skal slås av ved forflying over terreng som ikke skal klippes. For eksempel grusgang, stein, singel, asfalt osv.

Følg punktene over, men bruk aldri en gressklipper uten mulighet til á kunne tilkalle hjelp i tilfelle en ulykke.

Grunnleggende klippeteknikk

ADVARSEL! Pase at/DDke hender og foter kammer til skjareutstyret nar motoren er i gang.

Generelt

• Det kan vare farlig a klippe gress i skräninger. IkkeBru kressklipperen i svært bratte skräninger.
• Gressklipperen bør ikke brukes i større helling enn 30 grader.
• I skrånende terreng bør man gå vinkelrett på hellingen. Det er mye lettere Å gå på tvers i en skråning enn opp og ned.
• Før klipping pabegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen.
• Løft aldri opp gressklipperen eller bør denningar motoren er startet. Hvis du på进展情况 gressklipperen, stans forst motoren og fjern tenningskabelen fra Tennpluggen.
• Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan fore til at kniven blir slv og at motorakselen blir boyd. En boyd aktel gir ubalanse og kraftige vibrasjoner, hvilket medfører stor risiko for at kniven løsner.
• Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, på maskinen stanses øyeblikelig. Kople tennpluggkabelen fra tennpluggen. Kontroller at maskinen ikke er skadet. Reparer eventuelle skader.
• Klipp aldri mer enn 1/3 av gressets lenghte. Dette gjelder spesielt i tørkeperiodeer. Klipp først med stor klippehøyde. Kontroller deretter resultatet og senk til egnet høyde. Hvis gresset er ekstra langt, kjører man sakte og klipper eventuelt to ganger.

• Lop aldri med maskinen nár den er i gang. Man skal alltid gá medgressklipperen.

Vær spesielt oppmerksom nár du trekker maskinen mot deg mens du arbeider.

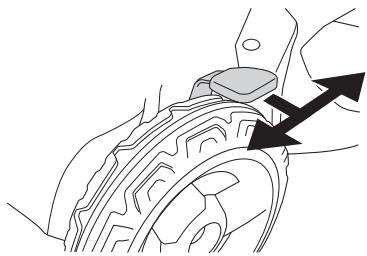

Klippehoyde

Slá av motoren För klippehøyden endres.

Klippehøyden kan stilles i fem ulike stillinger, mm

Ikke still klippehøyden for lav't, da det er risiko for at knivenetar i bakken ved ujevnheter.

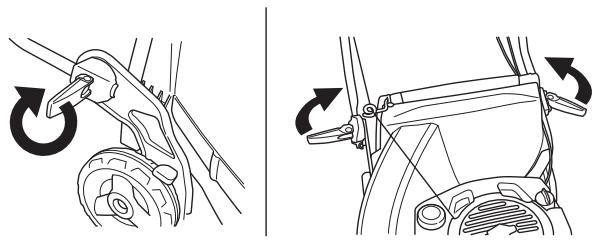

Montering av styre

Løft opp styret til styrets øvre rørkonstruksjon er rett overfor styrets nedre del. Skru laserattene ordentlich til.

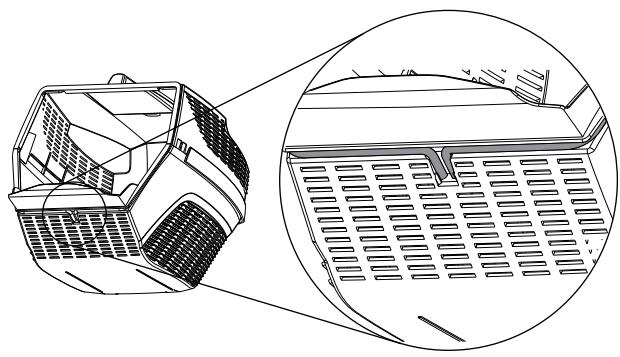

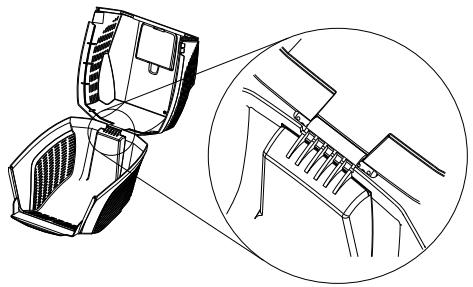

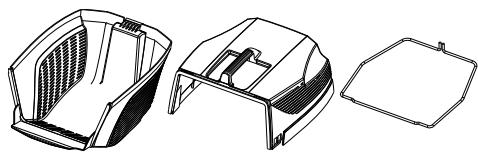

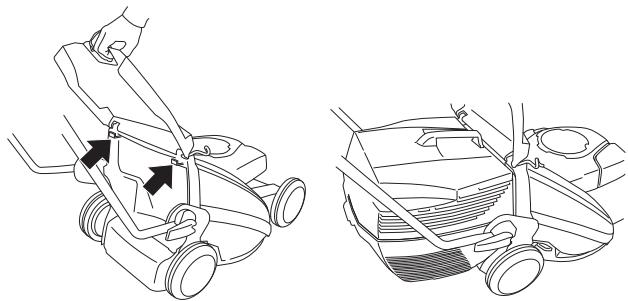

Montering av oppsmler

• Løft den bakre skjermen og heng opp gressbeholderen.

Sideutkast

• LB48, LB48V, kan brukes med sideutkast ved à montere sideutkastet på klippekåpen.
• Løft opp sidekåpen og plasser sideutkastet på aktelsen.

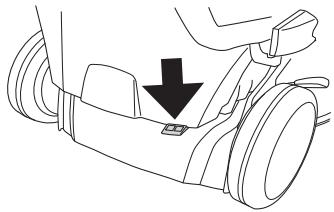

Mulchingfunksjon

LB48, LB48V, er en gresskipper med mulchingfunksjon.

Maskiner utstyrt med oppsmler kan brukes med finhakkingsfunksjonen på fölgende mäte.

• Løft opp den bakre skjermen og løft bort beholderen.

• Sett mulchingpluggen i oppsmalerkanalen.

• Steng skjermen og pass på at den lases fast med mulchingpluggen.

Brennstoff

ADVARESL! Sørg for god luftventilasjon ved handtering av brennstoff.

Bensin

• Bruk blyfri kvalitetsbensin. Blyholdig bensin kan brukes dersom blyfri bensin ikke finnes.
• Bruk bensin med minst 77 oktan.
• Hvis maskinen ikke brukes over en lenghteperiode, skal brennstofftanken tommas og rengjores.

Motorolje

Kontroller oljenivæt for gressklipperen startes. For lav't oljenivåkan forårsake akvorlige motorskader.

• For Beste resultat og funksjon, bruk HUSQVARNA fireaktsolje.
• Hvis HUSQVARNA fireaktsolje ikke er tilgengelig, kan det brukes annen fireaktsolje av høy kvalitet. Kontakt forhandleren ved valg av olje. Vi anbefaler generelt SAE 30.
• Bruk aldri olje ment for totaktsmotorer.

Kontroller oljenivæt for gressklipperen startes. For lav't oljenivå kan forårsake akvorlige motorskader.

Oljenivå

Skru av oljepafyllingslokket og kontroller oljenivæt pa peilepinnen som sitter pa lokket.

Oljepafyllingslokket mæ vare skrudd helt ned for a gi et korrekt bilde av oljenivaet.

Fylling av brennstoff

Apne tanklokket sakte ved pafylling av brennstoff sik at et eventuelt overtrykk forsvinner sakte.

Trekk tanklokket godt til etter bruk.

Flytt alltid maskinen fra tankingsstedet før start.

Ikke fyll pa for mye bensin. La det vare ca. 35 mm under tanklokket, sik at bensinen kan ekspandere.

Tørk rent rundt tanklokket. Rengjør brennstoff- og oljetanken regelmessig. Brennstofffilteret skal skiftes minst en gang Årlig. Forurensninger i tankene fører til driftsforstyrelser.

Flytt alltid maskinen ca. 3 meter fra pafyllingsstedet for start.

Start og stopp

ADVARESL! Før start mæ man legge merke til følgende:

Ikke start gressklipperen uten at kniv og samtlige deksler er montert. Ellers kan kniven Iøsne og forårsake persorskade.

Flytt alltid maskinen fra tankingsstedet før start.

Plasser maskinen på et fast underlag. Pass på at skjæeutstyret ikke kan hekte seg opp i noe.

Sørg for at/DDukommende oppholder seg i arbeitsomradyet.

Start

• Ta tak i starthandtaket med høyre harend og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt harend.

OBS! Dra ikke startsnoren helt ut og slipp heller ikke handtaket fra helt utdratt stilling. Dette kan skade maskinen.

LC 48VE er utstyrt med elektronisk start, som brukes på følgende på.

• För den elektroniske starten brukes for Förste gang, må batteriet lades. Se anvisninger under overskriften Vedlikehold.
• Fell inn motorbremsebøylen mot styret.
• Sett inn tenningsnøkkelen og skyv den inn.

Drift LC 48VE, LC 48V, LB 48V

Maskinene er selvgaende med bakhjulsdrift

For Å bruke trekk på hjulene, trekker du koplingsspaken mot deg.

Driften har trinnlos regulering.

Stopp

Motoren stanses ved à slippe motorbremsebøylen.

Fjern nokkelen på maskiner med elektrisk start.

Vedlikehold

ADVARSEL! Før rengjøring, reparasjon eller inspeksjon skal du kontrollere at skjæeutstyret har stanset. Kople tennpluggkabelen fra tennpluggen.

Tenningskabelen skal alltid løns fra tennpluggen før reparasjon, rengjøring eller vedlikeholdsarbeid.

Luftfilter

Luftfilteret på rengjores regelmessig for stov og smuss for ä unngå:

• Forgasserforstyrrelser
  Startproblemer
• Därligere effekt
  Unodvendig slitasje pà motorens deler.
• Unormalt høyt brennstofforbruik.

Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor ma det skiftes med jevne mellomrom. Et skadet luftfilter ma alltid skiftes.

Rengjoring av luftfilteret

Ta av luftfilterdekselet.

Ta av luftfilteret og kontroller at det er helt. Bytt til nytt luftfilter hvis du merker at det er mangelfullt.

Rengjør filteret ved á banke det mot et plant underlag. Bruk aldri lsemiddel med petroleum, feks. parafin, eller trykkuft for a rengjore filteret.

Pase ved montering at luftfilteret lukker welt tett mot filterholderen.

Tennplugg

beegg, rengjores den, og kontroller samtidig at elektrodeavstanden er 0,5 mm. Tennpluggen bør skiftes etter omtrent en maneds drift aller om nødvendig tidligere.

OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder.

Lyddemper

Lyddemperen er utformet for a dempe lydnivæt og for a lede avgassene bort fraBrukeren. Avgassene er varme og kan inneholde gnister som kan forarsake brann hvis gassene rettes mot et tort og brenbart materiale.

Kontroller regelmessig at lyddemperen sitter fast i maskinen.

Bruk aldri en maskin som har defekt lyddemper.

Kniv

ADVARSEL! Bruk alltid kraftige hansker ved reparasjon av skjareutstyret. Knivene er meget skarpe og kanlett forårsake kuttskader.

Ved paksiel mothindringer som forarsaker havari bør skadde kniver byttes.

Bytte eller sliping av knivene bør utføres av et autorisert serviceverksted.

Oljeskift

Motoroljen skal byttes hvertar og hvver 25. arbeidstimearbetstimme.

Gjør sik ved bytte av olje:

Tøm bensintanken ved á kjøre maskinen til tanken er tom.
Kople tennpluggkabelen fra tennpluggen.

• Skru av oljepafyllingslokket.

• Bruk oljepumpen (tilbehør) til á toemme oljetanken.

Rengjøring av klippekåpen

Koble en vannslange til uttakit på klippekåpen.

• Start motoren og la knivbladet rotere en stund. Vannet kastes ut og rengjør klippedekselet.

Nedenfor folger noen generelle vedlikeholdsinstruksjoner.

Daglig ettersyn

1 Kontroller at motorbremsebøylen fungerer sikkerhetsmessig.
2 Borst gressklipperen ren for Iov ,gress og liknende.
3 Kontroller oljenivæt.
4 Rengjør startmotorens luftinntak. Kontroller startmotor og startsnor.
5 Kontroller at skruer og mutre er trukket til.
6 Kontroller skjæreutstyret. Bruk aldri kniver som er slove, sprukne eller skadet.

Ukentlig ettersyn

1 Rengjor luftfilteret. Skift om ndvendig.
2 Rengjør pennpluggen. Kontroller at elektrodeavstanden er 0,51 mm.
3 Rengjør kjolefensene på cylinderten.

Tekniske data

	LC 48	LC 48V	LC 48 VE	LB 48	LB 48V
Motor	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Sylindervolum, cm3:	190	190	190	190	190
Turtall, rpm	2900	2900	2900	2900	2900
Nominell motoreffekt kW (se merknad 1)	2,4	2,4	2,4	2,4	2,4
Tenningssystem
Tennplugg	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM
Elektrodeavstand, mm	0,5	0,5	0,5	0,5	0,5
Brennstoff-/smøresystem
Volumbensintank, liter	1,2	1,2	1,2	1,2	1,2
Volumoljetank, liter	0,6	0,6	0,6	0,6	0,6
Motorolje	SAE 30	SAE 30	SAE 30	SAE 30	SAE 30
Vekt
Gressklipper med tomme tanker, kg	38	38	43	34	34
Lydnivå
(se anm. 2)
Lydtrykknivå ved brukerens øre, dB(A)	81	81	81	79	79
Støyutslipp
(se anm. 3)
Lydeffektnivå, mål dB(A)	95	95	95	93	93
Lydeffektnivå, garantert LWA dB(A)	96	96	96	95	95
Vibrasjonsnivåer
(se anm. 4)
Håndtak, m/s2	6,0	6,0	6,0	4,7	4,7
Klipping
Klippesystem	3 in 1	3 in 1	3 in 1	2 in 1	2 in 1
Klippehøyen kan stilles i fem ulike stillinger, mm	25-70	25-70	25-70	25-70	25-70
Klippebredde, mm	480	480	480	480	480
Kniv	Fast	Fast	Fast	Fast	Fast
Drift
Hastighet, km/h	-	5,4	5,4	-	5,4
Start
El-start	-	-	Ja	-	-

Merknad 1: Motorens angitte effekt er gjennomsnittig nettoeffekt (ved angitt turtall) for en typisk Produksjonsmotor for motormodellen, mål't ifolge SAE-standarden J1349/ISO1585. Masseprodukte motor er kan avvike fra denen verdien. Faktisk effekt for motor montert på den fertige maskinen vil avhenge av driftshastighet, miljøbetingelser og andre verdier.
Merknad 2: Rapporterte data for evivalent lydtryksnivø for maskinen har en typisk statistisk sprendning (standard avvik) på 1,2 dB (A).
Merknad 3: Utslipp av støy til omgivelsene mål't som lydeffekt (Lw) ifolge EF-direktiv 2000/14/EC.
Merknad 4: Rapporterte data for evivalent vibrasjonsivá har en typisk statistisk spedning (standard avvik) på 0,2 m/s².

• fra 17. mai 2006, "angäende maskiner" 2006/42/EC
• av 15. desember 2004 "angäende elektromagnetisk kompatilitet" 2004/108/EC.
• av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC.

For informasjon angaende stoyutslippene, se kapitlet Tekniske data.

0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, har utarbeidet rapporter om bedømming av overensstemmelse i henhold til bilag VI til RÄDETS DIREKTIV av 8 mai 2000 angående utslipp av støy til omgivelsene 2000/14/EG.

Sertifikatene har nummer:

01/901/071 - Husqvarna LC 48, LC 48V

01/901/072 - Husqvarna LB 48, LB 48V

01/901/084- Husqvarna LC 48 VE

Huskvarna, 29. desember 2009

Bengt Ahlund, Utviklingssjef (Autorisert representative for Husqvarna AB og ansvarlig for tekisk dokumentasjon.)

Merkkien selitykset
