Produkttyp	Bensindriven gräsklippare
Märke	HUSQVARNA
Modell	LC48VE
Motor	Briggs & Stratton, 190 cm³, 2,4 kW
Startsystem	Elektrisk (batteri) + nödstart
Klippbredd	480 mm
Klipphöjd	25 till 70 mm (5 lägen)
Vikt (tom)	43 kg
Bränsletankens kapacitet	1,2 L (blyfri bensin)
Oljetankens kapacitet	0,6 L
Rekommenderad motorolja	SAE 30 (4-takt)
Typ av tändstift	Champion RJ19LM, gap 0,5 mm
Garantierad ljudeffektnivå	96 dB(A)
Vibrationsnivå (handtag)	6,0 m/s²
Drivning	Självgående bak (5,4 km/h)
Klippsystem	3-i-1: uppsamling, sidoutkast, mulching
Rengöring av kåpan	Inbyggd vattenanslutning
Motorstoppsbroms	Säkerhetsbygel (motorstopp på 3 sekunder)
Batteri till elstart	Laddare ingår, laddning max 24 h
Dagligt underhåll	Kontrollera motorstoppsbroms, oljenivå, knivens skick

Vanliga frågor - LC48VE HUSQVARNA

Hur startar jag gräsklipparen LC48VE?

För att starta, fäll in motorstoppsbromsens bygel mot styret, sätt i tändningsnyckeln (om batteriet är laddat) och vrid den. Om det misslyckas, använd manuell start: dra långsamt tills motstånd känns, dra sedan snabbt. Linda aldrig repet runt handen.

Vilken motorolja ska jag använda?

Använd en högkvalitativ 4-taktsolja, företrädesvis HUSQVARNA SAE 30. Använd aldrig 2-taktsolja. Kontrollera oljenivån före varje användning.

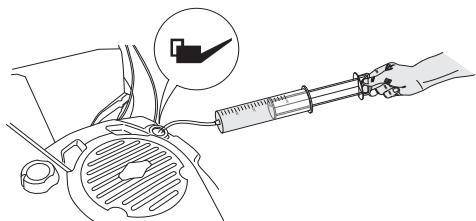

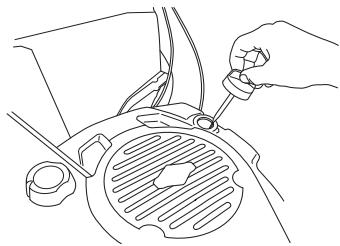

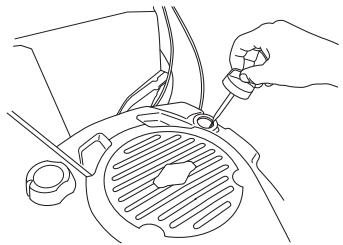

Hur byter jag motorolja?

Töm oljan varje år eller var 25:e timme. Låt motorn gå torr, koppla bort tändstiftet, skruva av påfyllningslocket och använd en oljepump för att tömma. Fyll på med ny olja upp till oljestickans övre markering.

Hur ställer jag in klipphöjden?

Stäng av motorn innan du justerar. Använd klipphöjdsreglaget (5 lägen från 25 till 70 mm). Ställ inte in för lågt för att undvika att klipparen tar i marken på ojämnheter.

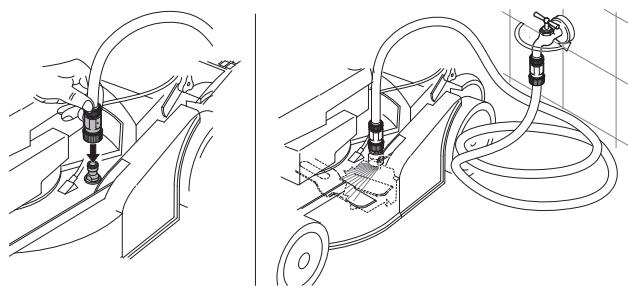

Hur rengör jag klippkåpan?

Anslut en trädgårdsslang till vattenanslutningen på kåpan. Starta motorn och låt kniven snurra några minuter. Vattnet rengör insidan av kåpan. Stäng av motorn innan du kopplar bort slangen.

Vad gör jag om gräsklipparen inte startar?

Kontrollera först tändstiftet (rent, gap 0,5 mm), oljenivån och bränslet. Se till att tändkabeln är ansluten. Om elstarten inte fungerar, ladda batteriet (max 24 h). Använd manuell start som sista utväg.

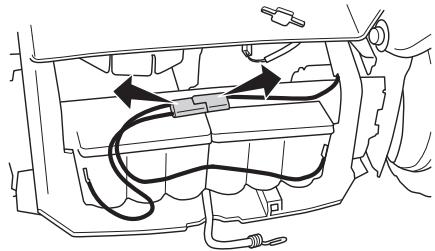

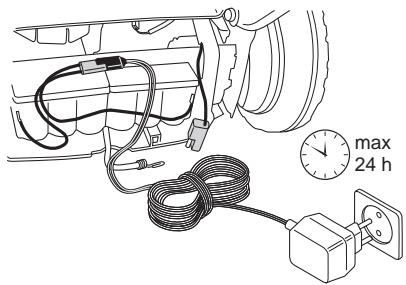

Hur laddar jag batteriet till elstarten?

Öppna batteriluckan, lossa anslutningarna, anslut medföljande laddare. Ladda i max 24 timmar. Överskrid inte denna tid.

När ska jag byta tändstift?

Byt tändstiftet en gång i månaden eller oftare vid behov. Använd ett Champion RJ19LM tändstift med gap 0,5 mm. Kontrollera regelbundet skicket.

Hur underhåller jag luftfiltret?

Rengör luftfiltret varje vecka genom att knacka det mot en plan yta. Använd aldrig bensin eller tryckluft. Byt ut det om det är skadat eller för smutsigt.

Vilka viktiga säkerhetsåtgärder finns?

Använd aldrig gräsklipparen utan att kniven och kåporna är på plats. Stäng av motorn innan du lyfter maskinen. Klipp inte på lutningar över 30 grader. Håll barn och djur på avstånd. Använd handskar och skyddsskor.

BRUKSANVISNING LC48VE HUSQVARNA

Läsigenom bruksanvisingen noggrant och Förstä innehålet innan du använder maskinen.

WARNING! Maskinen kan felaktigt aller slarvigt använd vara ett farlicht redskap, som kan orsaka allvarliga skador aller dödsfall for användaren aller andra.

Läsigenbruksanvisingen noggrant och Förstå innehållet innan du använder maskinen.

Använd aldrig maskinen om personer, speziellt barn, eller husdjur uppehäller sig i narheten.

Varning for utslungade foremal och rikoschetter.

Varning for roterande kniv. Akta harder och fötter.

Varning for roterande delar. Akta hander och fotter.

Använd aldrig maskinen
inomhus aller i utrymmen
som saknar ventilation.
Avgaserna innehäller
kolmonoxid, en luktlos, gifting
och livsfarlig gas.

Explosionsrisk

Tanka aldrig med motorn igang.

Mycket het yta.

Bulleremissioner till omgivningen enligt
Europeiska Gemenskapens direktiv.
Maskinens emission anges i kapitel
Tekniska data och på dekal.

Övriga på maskinen angivna symboler/dekaler avser speficika krav for certifieringar på vissa marknader.

Använd alltid skyddshandskar.

Regelbunden rengöring kravs.

Okularkontroll.

Tändkabeln skall alltid lossas frän
tändstiftet fore reparation, rengöring eller
underhällarsbete.

Kontroll och/eller unterhãll skall utforas med motorn franslagen, slapp motorbromsbygeln.

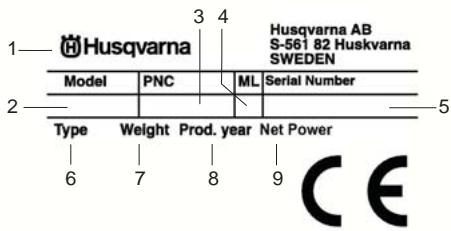

Typskylt

1 Tillverkare
2 Modell
3 Produktnummer
4 Revisionnummer
5 Seriennummer
6 Typ
7 Vikt
8 Tillverkningsar
9 Effekt

Åtgårder före användning av ny gräsklippare

Läsigenom brauksanvisningen noggrant.
- Kontrollera skärutrustningens montering och justering. Se anvisningar under rubrik Montering.
Tanka och fyll på olja i motorn. Se anvisningar under rubrik branslehantering.

WARNING! Under inga forhällanden fãr maskinens ursprungliga utformning ändrasutan tillstand frän tillverkaren. Använd alltid originaltillbehör. Icke auktoriseradeändringar och/eller tillbehör kan medforaalvarliga skador eller dödsfall for Föraren aller andra.

WARNING! En gräsklippare kan felaktigt aller slarvigt anecd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det ar mycket viktigt att du laser och forstår innehålet ienna braupsanvisning.

WARNING! Längvarig inandning av motorns avgaser kan utgöra en hällsorisk.

Husqvarna AB arbetar ständigt med att vidareutveckla sinaprodukter och forbehäller sig)därfor ratten tilländringarbeträffande bl.a. form och utseendeutan foregående meddelande.

Innehåll

SYMBOLFÖRKLARING

Symbolförlaring 2

Atgärder fore använding av ny gräsklippare 3

INNEHÄLL

Inneháll 4

VAD AR VAD?

Vad ar vadPGAgrasklipparen? 5

Vad ar vadPGAgrasklipparen? 6

SAKERHETSINSTRUKTIONER

Personligt skydd 7

Maskinens sakerhetsutrustning 7

Allmanna sakerhetsinstruktioner 8

Allmannaarbetsinstruktioner 9

MONTERING

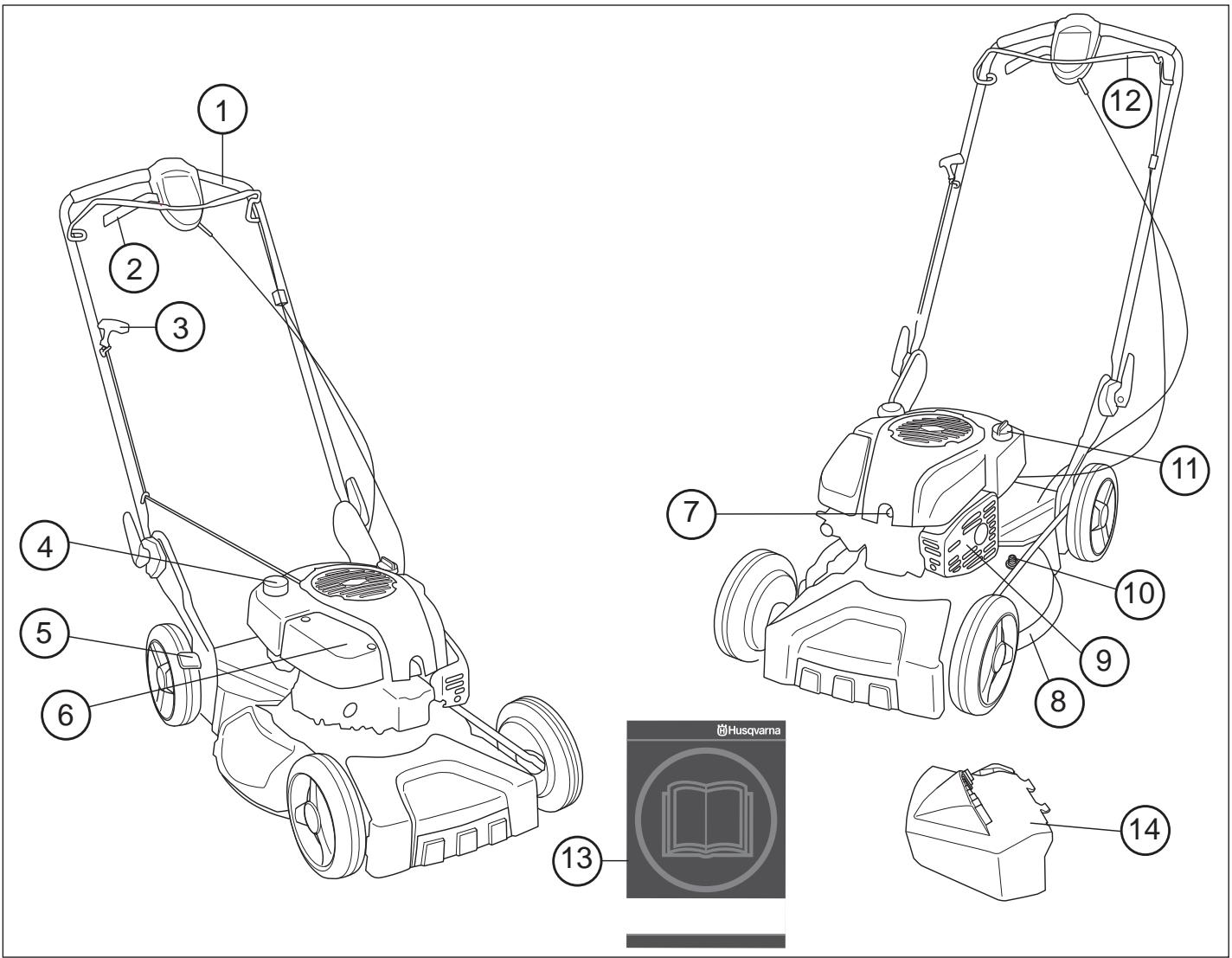

Vad ar vad på gräsklipparen? LC 48, LC 48V, LC 48VE

1 Handtag/styre
2 Driving
3 Starhandtag
4 Gräsuppsamlare
5 Bransletank
6 Klipphöjdsglage
7 Luftfilter
8 Tändstift
9 Klippkapa

10 Ljuddampare
11 Vattenanslutting
12 Oljetank
13 Bakre sköld
14 Motorbromsbaygel
15 Bruksanvising
16 Mulchingplugg
17 Elstart

Vad ar vad på gräsklipparen? LB 48, LB 48V

1 Handtag/styre
2 Kopplingsspak
3 Starhandtag
4 Bransletank
5 Klipphöjdsgrlage
6 Luftfilter
7 Tändstift

8 Klippkapa
9 Ljuddampare
10 Vattenanslutting
11 Oljetank
12 Motorbromsbaygel
13 Bruksanvising
14 Sidutkast

Personligt skydd

WARNING! Vid all användning av maskinen skall personligt skydd användas.

• Handskar ske användas när det behövs, tex vid montering, inspektion aller rengöring av skärutrustning.
• Använd alltid kraftiga langbyxor. Bär inte kortbyxor eller sandaler och gå inte barfota.
  Anvand halkfria och stadiga stovlar eller skor.

Klädseln i övrit gör vara Åtsittande utan att begränsa dina röresemöljigheter.

Maskinens sakerhetsutrusting

I detta avsnitt forklaras vilka maskinens sakerhetsdetaljer ar, vilken functiOn de har smt hur kontroll och underhall skall utforas for att sakerstalla att de ar i Funktion. Se kapitel Vad ar vad?, for att hitta var dessa detaljer ar placerade pà din maskin.

WARNING! Använd aldrig en maskin med defekta sakerhetsdetaljer. Folj i detta avsnitt listade kontroll-, underhälls- och serviceinstruktioner.

Klippkäpa och skyddskäpa

Skyddskapan ar konstruerad for att minska risken for klämskador och for att fanga upp en brusten drivrem. Kontrollera att skyddskapan ar hel och att den ar ordentlich fastskruvad.

Klippkäpan ar konstruerad for att reducera vibrationer och for att minska risken for skärskador. Kontrollera att klippkäpan ar hel ochutan synbara defekter, tex materialsprickor.

Motorbromsbygel

Motorbromsen ar konstruerad for att stanna motorn. När greppet om motorbromsbygeln släpps skamotorn stanna.

• Kontrollera att motorbromsen fungerar ordentlich och ar oskadd.

Placera gräsklipparen på att stabilt plant underlag och starta den. Se till att kniven ej kan komma ikontakt med marken eller annat foremål.

Ge fullgas och slapp sedan bromsbygeln. Motorbromsenka alltid vara justerad sà att motorn stannar inom 3 sekunder. Om det inte sker sà lamna in maskinen till en auktoriserad serviceverkstad for justering.

Ljuddämpare

Ljuddämparen ar konstruerad for att ge sà lāg ljudniva som möjligt samt for att leda bort motorns avgaser frän användaren.

WARNING! Motorns avgaser ar heta och kan innehälla gnistor vilka kan orsaka brand. Starta dārfor aldrig maskinen inomhus eller nara eldfängt material!

I områden med varmt och torrt klimat kan risiken for bränder vara pátaglig. Det forekomm er att dessa områden regleras med lagstiftning och krav på att ljuddämparen bland annat skall vara utrustad med godkängt gnistfängarnät.

För ljuddämpare ar det mycket viktigt att instruktionerna für kontroll, unterhalb och service följs.

WARNING! Under somt en stund after
användning År ljuddämparen mycket varm.
Rör inte ljuddämparen om den År varm!

Använd aldrig en maskin som har en defekt ljuddämpare.
- Kontrollera att ljuddämparen sitter fast och är oskadad.

Skärutrustning

Undvik att kniven slár mot främnde foremål som stenar röttter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. Var noga med att alltid ha en välslipad och korrekt balanserad kniv. Se även anvisningar under rubrik Underhäll.

Kontrollera skärutrustningen. Använd aldrig slö, sprucken erller skadad utrustning.

Kontrollera även att knivbulten ár hel och att motoraxeln inte ár krokig.

WARNING! Använd aldrig en maskin med defekt sakerhetsutrustning. Maskinens sakerhetsutrustning ska kontrolleras och unterhällas som beskrivits i detta avsnitt. Om din maskin inte klarar alla kontrollerna ske serviceverkstad uppsökas for reparation.

SÄKERHETSINSTRUKTIONER

Allmanna sakerhetsinstruktioner

• En gräsklippare ar endast konstruerad for klippning av gräsmattor. De enda tillbehör ni fär använda motorenheten som drivkälla till ar de knivar vi reckmenderar i kapitel Tekniska data.
• Använd aldrig maskinen om du är trött, om du har druckit alcohol eller om du tar mediciner, som kan pÅverka din syn, ditt omdöme eller din kroppskontroll.
  Tänk på att användaren är ansvarig for olyckor eller farorforallandra manniskor uller deras egendom.

WARNING! Att köra en motor i ett instängt eller)daltigt ventilerat utrémme kan orsaka dödsfall genom kvävning ellkolmonoxidförgiftning.

• Vid all användning av maskinen skall personligt skydd användas. Se anvisningar under rubrik Personligt skydd.
• Använd aldrig en maskin som modifierats på att den ej langre überensstämmer med originalutforandet.
• Använd aldrig andra ön i denna bruksanvisning rekommenderade tillbehör. Se anvisningar under rubrikerna Skärutrustning och Tekniska data.

WARNING! En felaktig skärutrustning kan öka risiken for olyckor.

• Använd aldrig en maskin som ar felaktig. Följ unterhälls-, kontroll- och serviceinstruktioner i denna bruksanvising. Vissa unterhälls- och serviceåtgärder skall utforas av tränade och kvalificerade specialister. Se anvisningar under rubrik Unterhäll.

Färe varje användning:

1 Kontrollera att motorbromsen fungerar ordentlich och ar oskadd. Se anvisningar under rubrik Kontroll av bromsverkan.
2 Kontrollera att samtiga handtag och reglage ar oskadade och fria frän olja.
3 Kontrollera att Ijuddämparen sitter fast och ar oskadad.
4 Kontrollera att gräsklipparens samtiga detaljer År atdragna och att de inte År skadade eller saknas.
5 Kontrollera att kniven ar oskadad och inte har nagra sprickor. Byt kniven om det behovs.

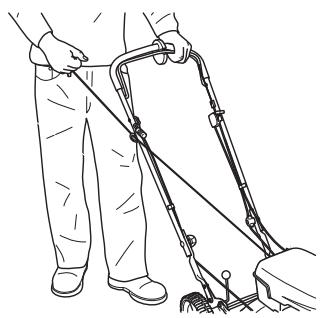

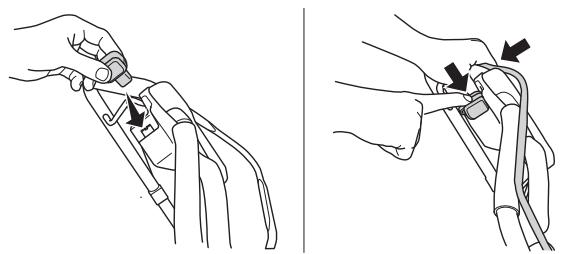

Start

WARNING! Längvarig inandning av motorns avgaser kan utgöra en hällsorisk.

• Starta aldrig gräsklipparenutan att kniv och samtiga kapor ar korrekt monterade.
• Starta aldrig maskinen inomhus. Var medveten om faran med inandning av motorns avgaser.

• Försakra dig om att arbetsområdet ar tillräckligt upplyst for att skapa en saker arbetsmiljo.

• lakta omgivningen och var saker på att det inte finns risk att manniskor eller djur kan komma i kontakt med skärutrustningen. Användaren är ansvarig for tillbud och risker gentemot manniskor och egendom.

• Placera gräsklipparen på att stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat foremål.
  Vira aldrig startlinan runt handen.

Se anvisningar under rubrik Start och stopp.

Bränslesäkerhet

WARNING! Bränsle och brändsleångor är mycket brandfarliga. Var försiktig vid hantering av brändsle och motorolja. Tänk på brand-, explosions- och inandningsrisker.

Tanka aldrig maskinen narn motorn ar i drift.
Sörj für god ventilation vid tankning och oljepäfyllning.
- Flytta maskinen minst 3m fran tankningsstallet innan du startar.

• Starta aldrig maskinen:

1 Om du spilt bransle aller motorolja på maskinen. Torka av allt spill och lát bensinresterna avdunsta.
2 Om du spillt bransle aller motorolja pa dig sjalv uller dina klader.Byt klader.
3 Om maskinen lacker bransle. Kontrollera regelbundet after lackage fran tanklock och bransledningar.

Transport och forvaring

• Vid langre tids forvaring och transport av gräsklippare skall brändsle- och motoroljetankarna tömmas. Hör med njarmaste bensinstation var du kan göra dig av med brändsle och motoroljeöverskott.
• Förvara gräsklipparen och brändslet sä att eventuellt lackage och ängor inte riskerar att komma i kontakt med gnistor eller öppen laga. Exempelvis elmaskiner,elmotorer, elkontakter/strömbrytare, värmepannor eller liknande.
• Vid Förvaring av brändsle skall forändamålet speciellt avsedda och godkända behällare användas.

Allmanna arbetsinstruktioner

VARNING! Detta avsnitt behandlare grundläggande sakerhetsregler for arbete med gräsklippare. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och practisk erfarenhet. När du råkar ut För en situation som gör dig osäker angående fortsatt användning skall du rädfrögna en expert. Vänd dig till din äterförsäljare, din serviceverkstad eller en erfaren gräsklippeanvändare. Undvik all användning du anser dig otillräckligt kvalificerad für!

Grundläggande sakerhetsregler

• Iakta omgivningen:

• För att sakerställa att inte manniskor, djur eller annat kan pÅverka din kontroll over maskinen.

• För att forhindra att de forutnamnda inte riskerar att komma i kontakt med skärurtrustningen.

• Innan klippning pâbörjas ske grenar, kvistar, stenar etc. avlågsnas frän gräsmattan. Undvik att kniven slár mot främmande foremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slo och att motoraxeln blir krokig.

• Lyft aldrig upp gräsklipparen ellerBAR omkring den när motorn ar startad. Om du maste lyfta gräsklipparen, stanna forst motorn och ta bort tandkabeln fran tändstiftet.

• Undvik användning vid ogynnsamma väderleksforhällanden. Exempelvis tät dimma, kraftigt regn, hard vind, stark kyla, osv. Att arbeta i)daltimore vader ar tröttsmt och kan skapa farliga omständigheter, exemplVIS halt underlag.
• Se till att du kan gå och stå säkert. Titta after eventuella hinder vid en ovändat forflytting (rotter, stenar, grenar, gropar, diken, osv.). lakta stor försiktighet vid arbete i sluttande terräng.
• Motorn skå stängas av vid förflytning over terräng som inte skå klippas. Exempelvis grusgang, sten, singel, asfalt etc.

Bromsbygeln fär aldrig vara permanent Förankrad i handtaget\ när maskinen ar igäng.

Följ ovannämnda punkter men anecd virn gräsklippare utan möjlighet att kunna pakalla hjälp i handelse av olycka.

Grundläggande klippteknik

WARNING! Se till att händer och fötter intekommen Åt skärutrustningen Near motorn är i gäng.

Allmänt

• Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter.
• Gräsklipparenöm inte användas vid större lutningän 30 grader.
• Vid sluttande terräng bör gangstråken laggas vinkelrätt mot lutningen. Det ar mycket lättare att gå på tvären i en lutning an upp och ner.
• Innan klippning pabörjas ske grenar, kvistar, stenar etc. avlågsnas frän gräsmattan.
• Lyft aldrig upp gräsklipparen ellerBAR omkring den när motorn ar startad. Om du måste lyfta gräsklipparen, stanna forst motorn och ta bort tandkabeln frän tändstiftet.
• Undvik att kniven slár mot främmande foremål som stenar röttter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medfor stor risk För att kniven lossnar.
• Om nagot främande foremål träffas eller om vibrationener uppstår sca du stanna maskinen. Ta bort tändkabeln frånt tändstiftet. Kontrolera att maskinen inte är skadad. Reparera eventuella skador.
• Klipp aldrig mer'an 1/3 av gräsets langd. Detta gäller särskilt under torrperioder. Klipp Först med stor klipphoffj. Kontrollera sedan resultatet och sank till lamplig hójd. Om gräset ar extra langt, kör sakta och klipp eventuellt två gänger.

• Spring aldrig med maskinen när den är igäng. Man skal alltid gå med gräsklipparen.

Var extra uppmärksamRARY drar maskinen mot dig under arbete.

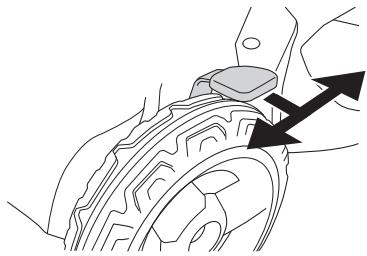

Klipphofd

Stäng av motorn innan klipphöjden ändras.

Klipphofden kan stallas i fem olika lagen, mm

Ställ inte klipphöjden für lågt dā det finns risk for att knivarna tar i marken vid ojämmheter.

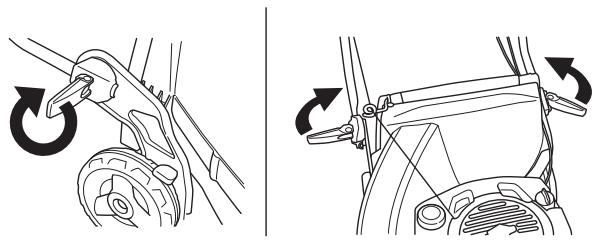

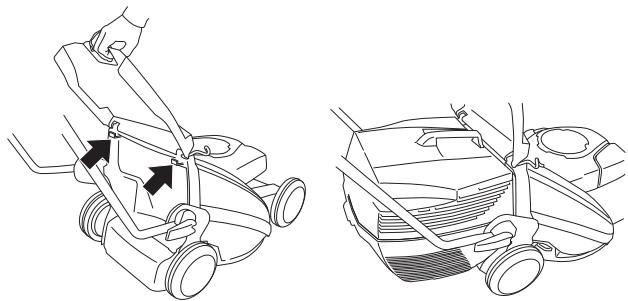

Montering av styre

När du fäller ihop styret var försiktig sä att inte kablar och vajrar skadas.

Lyft up styret tills styrets övre rörkonstruktionkommen mitt För styretsr undre del. Skruva at vreden ordentlich.

• Lyft bakre skolden och hang upp gräsbehällaren.

Sidutkast

• LB48, LB48V, kan användas med sidutkast genom att montera sidutkastet på klippkåpan.
• Lyft upp sidokåpan och placera sidutkastet på axeln.

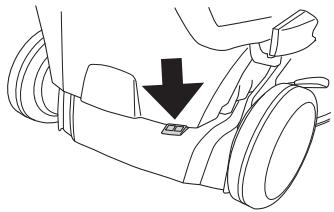

Mulchingfunktion

LB48, LB48V, År en gräsklippare med mulchingfunktion.

Maskiner med uppsamlare kan anvandas med mulchingfunktion på foljande satt.

• Lyft upb bakre skölden och lyft bort behällaren.

Satt dit mulchingpluggen i uppsamlarkanalen.

• Stäng skölden och se till att den lases fast med mulchingpluggen.

Drivmedel

WARNING! Sörj für god Luftventilation vid branslehantering.

Bensin

• Använd blyfri kvalitetsbensin. Blyhaltig bensin kan användas om blyfri bensin inte finns.
  Anvand bransle med minst 77 oktan.
• Om maskinen inte används under en langre tid skall bränsetanken tommas och rengöras.

Motorolja

Kontrollera oljenivân innan gräsklipparen startas. En für låg oljenivâkan orsaka allvarlga motorskador.

• För bösta resultat och Funktion använd HUSQVARNA fyrtaktsolja.
• Om HUSQVARNA fyrtaktsolja ej finns tillganglig kan annan fyrtaktsolja av hög kvalitet användas. Kontakta din Återförsäljare vid val av olja. I allmänhet rekommanderas SAE 30.
  Använd aldrig olja avsedd for tvataktsmotorer.

Kontrollera oljenivân innan gräsklipparen startas. En für låg oljenivâkan orsaka allvarliga motorskador.

Oljenivá

Skruva loss oljepafyllningsloket och kontrollera oljenivân pa matstickan som sitter på locket.

Oljepáfyllningsloket mäste vara helt nerskruvat für att ge en korrekt bild av oljeniván.

Arlogenivanlag,fyllpamed motoroljappittdenovrnan pa oljectikan.

Använd endast rekommenderad motorolja. Se kapitel Tekniska data.

Tankning

WARNING! Följande försiktighetsåtgärder minskar brandrisiken:

Rök inte eller placera nagot varmt foremål i narheten av brändsle.

Tanka aldrig med motorn igang.

Öppna tanklocket sakta vid brändslepåfyllning sö att eventuellt övertryck sakta forsvinner.

Drag àt tankkloct noga after tankning.

Flytta alltid maskinen fran tankningsplatsenFore start.

Fyll inte på for mycket bensin. Lämna ungefär 35 mm under tankkletter sa att brändslet kan expandera.

Torka rent rund tanklocken. Rengör bransle- och oljetanken regelbundet. Branslefiltret skall bytas minst en gäng per År. Föroreninger i tankarna orsakar driftstörningar.

Flytta alltid maskinen ca 3 m,—tanTankningsplatsen fore start.

Start och stopp

WARNING! Innan start på foljande observeras:

Starta inte gräsklipparen utan att kniv och samtiga kápor ár monterade. Kniven kan annars lossna och orsaka persorskador.

Flytta alltid maskinen fran tankningsplatsenFore start.

Placera maskinen på ett fast underlag. Se till att skärutrustingen ej kan ta i nagot foremål.

Se till att inga obehöriga finns inom arbetsområdet.

Start

Se till att tandkabeln sitter ordentlich på tändstiftet.

• Drag motorbromsbygeln helt mot det övre handtaget med vänster hand.

• Grip starthandtaget, drag med höger hand längsamt ut startlinan tills att motständ känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen.

OBS! Drag inte ut startlinan helt och slätt inte heller starthandtaget frän helt utdraget läge. Detta kan orsaka skador på maskinen.

LC 48VE är utrustade med elektrisk start som används på följande vis.

• Innan du anvander elstarten for Första gängen mäste batteriet laddas. Se anvisningar under rubrik Underhäll.
• Fäll in motorbromsbygehn mot styret.
  Sattinyckelnochtryckpànyckeln.

Drivning LC 48VE, LC 48V, LB 48V

Maskinerna arsjalvgaende med drivning pa bakhjulen.

For att använda drivning på hjulen dra kopplingsspaken mot dig.

Drivningen har steglös reglering.

Stopp

Motorn stannas genom att släppa motorbromsbygeln.

För maskiner med elektrisk start ska nyckeln tas bort.

Underhäll

WARNING! Färe rengöring, reparation eller inspektion sca du se till att skärutrustningen har stannat. Tag bort tändkabeln是从 tändstiftet.

Tändkabeln skall alltid lossas frän tändstiftet före reparation, rengöring eller underhällarsarbete.

Luftfilter

Luftfiltret skull regelbundet rengöras från damm och smuts für att undvika:

Forgasarstörningar
Startproblem
Samre effekt
- Onödig slitage på motörns delar.
- Onormalt hog bransleforbrukning.

Ett länge använgl Luftfilter kan aldrig bli fullständigt rent. Därför maste filtre med jämna mellanrum ersattas med ett nytt. Ett skadat Luftfilter maste alltid bytas ut.

Ta bort luftfiltret och kontrollera att det ar helt. Byt till nytt luftfilter om du marker att det ar bristfälligt.

Rengör filtret genom att knacka filtret mot ett plant underlag. Använd aldrig losningsmedel med petroleum t.ex. fotogen, eller tryckluft for att rengörä filtret.

Se till att luftfiltret slutter helt tatt mot filterhällaren vid montering.

Tändstift

WARNING! Under somt en stund after
användning År ljuddämparen mycket varm.
Rör inte ljuddämparen om den År varm!

Om maskinens effekt ar låg, om den ar svár att starta eller om tomgangen ar orolig: kontrollera alltid Först tandstiftet innan ytterligare atgärder vidtages. Om tandstiftet ar igensatt,

rengör det och kontrollera samtidigt att elektrédgapet ar 0,5 mm. Tändstiftet bö bytas after ungefär en帽子 i drift aller om nödvändigt tidigare.

OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan forstöra kolv/cylinder.

Ljuddämpare

Ljuddamparen ar utformad for att dampa ljudnivan och for att leda avaserna bort fran användaren. Avaserna ar heta och kan innehalla gnistor vilka kan orsaka brand om avaserna riktas mot ett torrt och brännbart material.

Kontrollera regelbundet att ljuddämparen sitter fast pa motorn.

Använd aldrig en maskin som har en defekt ljuddämpare.

Kniv

WARNING! Använd alltid kraftiga handskar vid reparation av skärutrustingen. Knivarna är mycket vassa och skärskador kan mycket lätt uppsta.

Vid pökörning av hinter som Förorsakar haveri bör skadade knivar bytas.

Byte aller slipning av knivarna bör utföras av en auktoriserad serviceverkstad.

Byte av olja

Motoroljan skall bytas varje ar och var 25:e arbetstimme.

Vidbyteavolga gorpapa foljande satt:

• Töm brändsletanken genom att körä maskinen tills tanken ar tom.

• Ta bort tandkabeln frän tändstiftet.

• Skruva bort oljepäfyllningslocket.

• Använd oljepumpen (tillbehör) till att tömma oljetanken.

Hör med区域内bensinstation var du kan góra dig av med motoroljeöverskottet.

• Fyll på med ny motorolja av bra kvalitet. Se kapitel Tekniska data.
• Kontrollera oljenivån med matstickan på oljepåfyllningsloket.
• Oljepáfyllningsloket masta vara helt nerskruvat for att ge en korrekt bild av oljeniván. År oljeniván lag, fyll på med motorolja upp till den övre niven på oljestickan.

• Skruva på oljepáfyllningsloket.

Ladda batteri LC 48 VE

Batteriet kan laddas på foljande satt:

• Pressa upp lásningen och ta bort batterikápan.

• Lossa batterikabelansluttingarna.

• Anslut batteriladdaren och ladda batteriet max 24 timmar.

Rengöring klippkapa

• Anslut en vattenslang till klippkåpans anslutting.

• Starta maskinen och lát kniven rotera en stund. Vattnet kastas dà ut och rengör klippkåpan.

Kopplingsvajern justeras genom att skruva på justerskruven.

Nedan följer nagra allmanna skötselninstruktioner.

Daglig tillsyn

1 Kontrollera att motorbromsbygeln fungerar sakerhetsmaggit.
2 Borsta rent grasklipparen fran lov, gras och dyikt.
3 Kontrollera oljenivan.
4 Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.
5 Kontrollera att skruvar och muttrar Åtdragna.
6 Kontrollera skärutrustningen. Använd aldrig slöa, spruckna eller skadade knivar.

Veckotillsyn

1 Rengör luftfiltret. Byt om det behövs.
2 Rengör tändstiftet. Kontrollera att elektrodavständet ar 0,51 mm.
3 Rengör kylflänsarna på cylindern.

Tekniska data

	LC 48	LC 48V	LC 48 VE	LB 48	LB 48V
Motor	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Cylindervolym, cm3	190	190	190	190	190
Varvital, rpm	2900	2900	2900	2900	2900
Nominell motoreffekt, kW (se ann. 1)	2,4	2,4	2,4	2,4	2,4
Tändsystem
Tändstift	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM
Elektrodgap, mm	0,5	0,5	0,5	0,5	0,5
Bränsle-/smörjsystem
Volym bensintank, liter	1,2	1,2	1,2	1,2	1,2
Volym oljetank, liter	0,6	0,6	0,6	0,6	0,6
Motorola	SAE 30	SAE 30	SAE 30	SAE 30	SAE 30
Vikt
Gräsklippare med tomma tankar, kg	38	38	43	34	34
Ljudnivå
(se anm. 2)
Ljudtrycksnivå vid användarens öra, dB(A)	81	81	81	79	79
Bulleremissioner
(se anm. 3)
Ljudeffektnivå, uppmätt dB(A)	95	95	95	93	93
Ljudeffektnivå, garanterad LWA dB(A)	96	96	96	95	95
Vibrationsnivåer
(se anm. 4)
Handtag, m/s2	6,0	6,0	6,0	4,7	4,7
Klippning
Klipsystem	3 in 1	3 in 1	3 in 1	2 in 1	2 in 1
Klipphöjen kan ställas i fem olika lügen, mm	25-70	25-70	25-70	25-70	25-70
Klippbredd, mm	480	480	480	480	480
Kniv	Fast	Fast	Fast	Fast	Fast
Driving
Hastighet, km/h	-	5,4	5,4	-	5,4
Start
Elstart	-	-	Ja	-	-

Anm. 1: Motorns angivna märkeffekt ar medelvärdet for nettoeffekten (vid det specificerade varvtalet) hos en typisk Produktionsmotor for den motormodell som matts entigt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika frän detta värde. Den faktiska effekten hos den motor som ar installerad i slutproduktenkommen att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.
Anm. 2: Redovisade data for ljudtrycksniva har ett typisk spridningsmatt (standardavvikelse) på 1,2 dB(A).
Anm. 3: Emission av buller till omgivningen uppmatt som ljudeffekt (L_WA) enligt EG-direktiv 2000/14/EG.
Anm. 4: Redovisade data for vibrationsnivá har att typiskt pridningsmätt (standardavvikelse) på 0,2 m/s².

EG-försakran om överensstammelse

(Gäller endast Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], fösärar härmed att motorgräsklipparna Husqvarna LC 48, LC 48V, LB 48, LB48V, LC 48VE frän och serienummer 10xxxxxx och framåt motsvarar föreskrifterna i RÄDETS DIREKTIV:

• av den 17 maj 2006 "angäende maskiner" 2006/42/EG
• av den 15 december 2004 "angående elektromagnetisk kompatilitet" 2004/108/EG.
• av den 8 maj 2000 "angäende emission av buller till omgivningen" 2000/14/EG.

For information angäende bulleremissionerna, se kapitel Tekniska data.

0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utfändat rapporter om bedömming av overensstammelse,enlig bilaga VI till RÄDETS DIREKTIV av den 8 maj 2000 angående emissioner av buller till omgivningen 2000/14/EG.

Certifikaten har nummer:

01/901/071 - Husqvarna LC 48, LC 48V

01/901/072 - Husqvarna LB 48, LB 48V

01/901/084- Husqvarna LC 48 VE

Brug aldrig en maskine med en defekt lyddaemper.

Kniv

• Skru oliepáfyldningslåget på.

Justering av koplingsvaier.

Koplingsvaieren justeres ved Å skru på justeringsskruen.
