Produkttype	Benzinplæneklipper
Mærke	HUSQVARNA
Model	LC48VE
Motor	Briggs & Stratton, 190 cm³, 2,4 kW
Startsystem	Elektrisk (batteri) + nødstart
Klipbredde	480 mm
Kliphøjde	25 til 70 mm (5 positioner)
Vægt (tom)	43 kg
Brændstoftankkapacitet	1,2 L (blyfri benzin)
Olietankkapacitet	0,6 L
Anbefalet motorolie	SAE 30 (4-takts)
Tændrørstype	Champion RJ19LM, afstand 0,5 mm
Garanteret lydeffektniveau	96 dB(A)
Vibrationsniveau (håndtag)	6,0 m/s²
Træk	Selvkørende baghjul (5,4 km/h)
Klipsystem	3 i 1: opsamling, sideudkast, bio-klip
Rengøring af kappe	Indbygget vandtilslutning
Motor bremse	Sikkerhedsbøjle (motorstop på 3 sekunder)
Batteri til elektrisk starter	Lader inkluderet, opladning maks. 24 timer

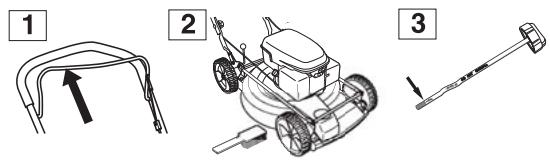

Daglig vedligeholdelse	Kontroller motorbremsen, oliestand, knivens tilstand

Ofte stillede spørgsmål - LC48VE HUSQVARNA

Hvordan starter man plæneklipperen LC48VE?

For at starte, fold motorbremsens bøjle ind mod styret, indsæt tændingsnøglen (hvis batteriet er opladet) og drej den. Hvis det mislykkes, brug manuel starter: træk langsomt indtil modstand, derefter med et ryk. Vikl aldrig rebet om hånden.

Hvilken motorolie skal jeg bruge?

Brug en højkvalitets 4-taktsolie, helst HUSQVARNA SAE 30. Brug aldrig 2-taktsolie. Kontroller niveauet før hver brug.

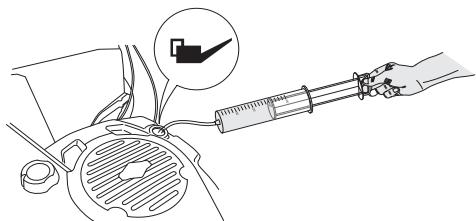

Hvordan skifter man motorolien?

Skift olien hvert år eller hver 25. time. Lad motoren køre tør, afbryd tændrøret, skru påfyldningsdækslet af og brug en oliepumpe til at tømme. Fyld med ny olie op til øverste mærke på oliepinden.

Hvordan justerer man kliphøjden?

Stop motoren før justering. Brug kliphøjdejusteringen (5 positioner fra 25 til 70 mm). Juster ikke for lavt for at undgå, at klipperen rammer jorden på ujævnheder.

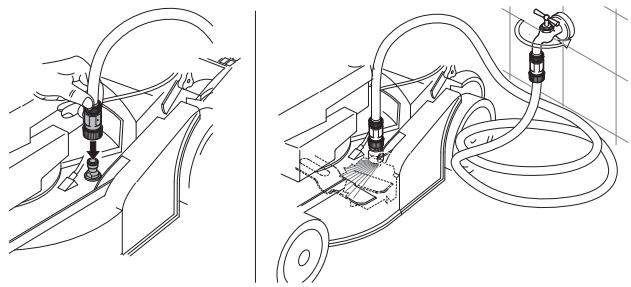

Hvordan renser man klippekappen?

Tilslut en haveslange til vandtilslutningen på kappen. Start motoren og lad kniven køre i et par minutter. Vandet renser indersiden af kappen. Stop motoren, før du fjerner slangen.

Hvad gør jeg, hvis plæneklipperen ikke starter?

Kontroller først tændrøret (rent, afstand 0,5 mm), oliestand og brændstof. Sørg for, at tændingskablet er tilsluttet. Hvis den elektriske starter ikke virker, oplad batteriet (max 24 timer). Brug manuel starter som sidste udvej.

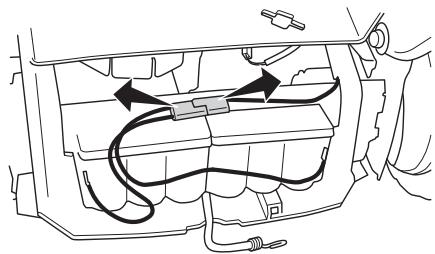

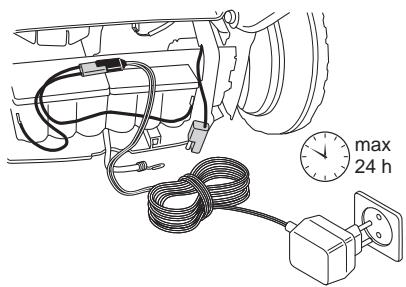

Hvordan oplader man batteriet til den elektriske starter?

Åbn batteridækslet, løs forbindelserne, tilslut den medfølgende lader. Lad det oplade i højst 24 timer. Overskrid ikke denne tid.

Hvornår skal jeg udskifte tændrøret?

Udskift tændrøret en gang om måneden eller oftere om nødvendigt. Brug et Champion RJ19LM tændrør med en afstand på 0,5 mm. Kontroller jævnligt tilstanden.

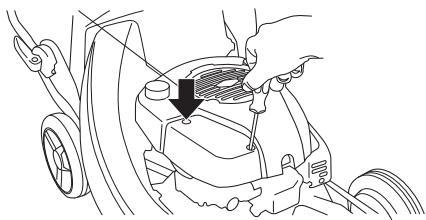

Hvordan vedligeholder man luftfilteret?

Rens luftfilteret hver uge ved at banke det på en flad overflade. Brug aldrig benzin eller trykluft. Udskift det, hvis det er beskadiget eller for snavset.

Hvad er de vigtige sikkerhedsforanstaltninger?

Brug aldrig plæneklipperen uden at kniven og kapperne er på plads. Stop motoren, før du løfter maskinen. Klip ikke på skråninger over 30 grader. Hold børn og dyr på afstand. Brug handsker og sikkerhedssko.

BRUGSANVISNING LC48VE HUSQVARNA

Læs brugsanvisningen omhyggeligt igennem og forsta indholdet, inden du bruger maskinen.

Denna produit überensstämmer med gällande EG-direktiv.

ADVARESL! Maskinen kan ved forskert eller skodesløs brug vare et farligt redskab, som kan medfore alvorlige skader ell er dodsfald for brugeren ell er andre.

Læs brugsanvisningen omhyggeligt
igennem og forstå indholdet, inden du bruger maskinen.

Brug aldrig maskinen, hvis der er personer, især børn, eller husdyr i naerheden.

Pas pà udslyngede genstande og rikochettering.

Pas pa den roterende kniv. Pas pa hender og fdder.

Dette produit er i overensstemmelse med gaeldende CE-direktiv.

Advarsel: Roterende dele. Hold hender og foder pa sikker afstand.

Brug aldrig maskinen
indendors aller i lokaler.uden
ventilation.

Udstødningsgasserne
indeholder kulilte, som er en
lugtfri, giftig og livsfarlig gas.

Eksplosionsfare

Tank aldrig med motoren i gang.

Meget varm overflade.

Stojemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder.

Brug altid beskyttelseshandsker.

Regelmæssig rengöring kræves.

Visuel kontrol.

Tændkablet skal altid tages af taendrøret før reparation, rengoring ell er vedligeholdelsesarbejde.

Kontrol og/eller vedligeholdelse skaludfores med slukket motor; slipmotorbremsebojlen.

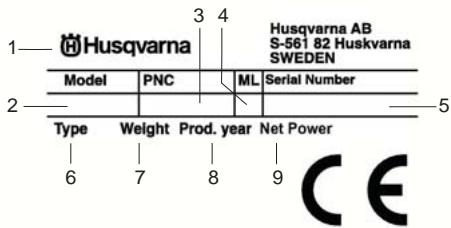

Typeskilt

Forberedelser, inden en ny plæneklipper tages i brug

• Laes brugsanvisingen omhyggeligt igennem.
• Kontrollé skæreudstyrets montering og justering. Se instruktionerne i afsnittet Montering.
  Tank brændstof, og fyld olie på motoren. Se instruktionerne i afsnittet Brændstofhandtering.

ADVARSEL! Maskinens oprindelige udformning på under ingen omstændigheder ændres,uden producentens samtykke. Brug altid originaltilbehør. Ikke- autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller øden for brugeren erler andre.

ADVARSEL! En plæneklipper kan, hvis den bruges forkert eller skødesløst,øre et farligt redskab, som kan medføre alvorlige - endog livsfarlige - personskader. Det er meget vigtigt, at du lær og forstår indholdet i dette brugsanvisning.

ADVARSEL! Langvarig indanding af motorens udstødningsgas kan vare sundhedsskkadelig.

Husqvarna AB forsøger hele tiden at videreudvikle sine** produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende.uden forudgående varsel.

Indhold

SYMBOLFORKLARING

Symbolforklaring 18
Forberedelser, inden en ny plæneklipper tages i brug. 19

INDHOLD

Indhold 20

HVAD ER HVAD?

Hvad er hvad pa plaeneklipperen? 21
Hvad er hvad pa plaeneklipperen? 22

SIKKERHEDSINSTRUKTIONER

Personlig beskyttelse 23
Maskinens sikkerhedsudstyr 23
Generelle sikkerhedsinstruktioner 24
Generelle arbejdsinstruktioner 25

MONTERING

Montering af styr 27

BRÄENDSTOFHÄNDTERING

Drivmittel 28

START OG STOP

Start og stop 29

VEDLIGEHOLDELS

Vedligeholdelse 30

TEKNISKE DATA

Tekniske data 33
EF-overensstemmelseserklaering 34

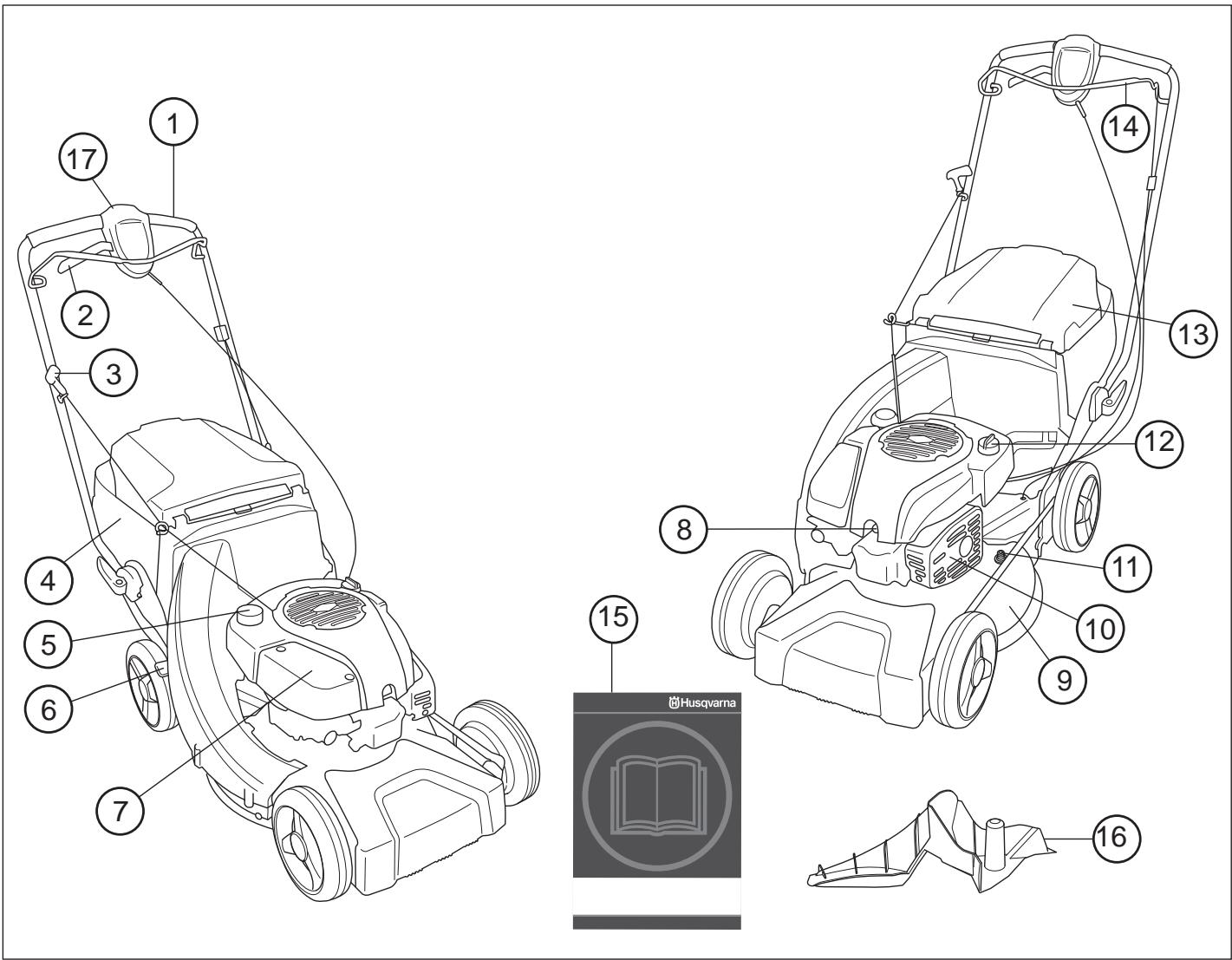

Hvad er hvad på plæneklipperen? LC 48, LC 48V, LC 48VE

1 Handtag/styr
2 Drev
3 Starthandtag
4 Grassamler
5 Brændstoftank
6 Klippehjdeindstilling
7 Luftfilter
8 Taendrør
9 Klippeskjold

10 Lyddaemper
11 Vandtilslutning
12 Olietank
13 Bagskjold
14 Motorbremsebojle
15 Brugsanvising
16 Spredningsprop
17 Elstart

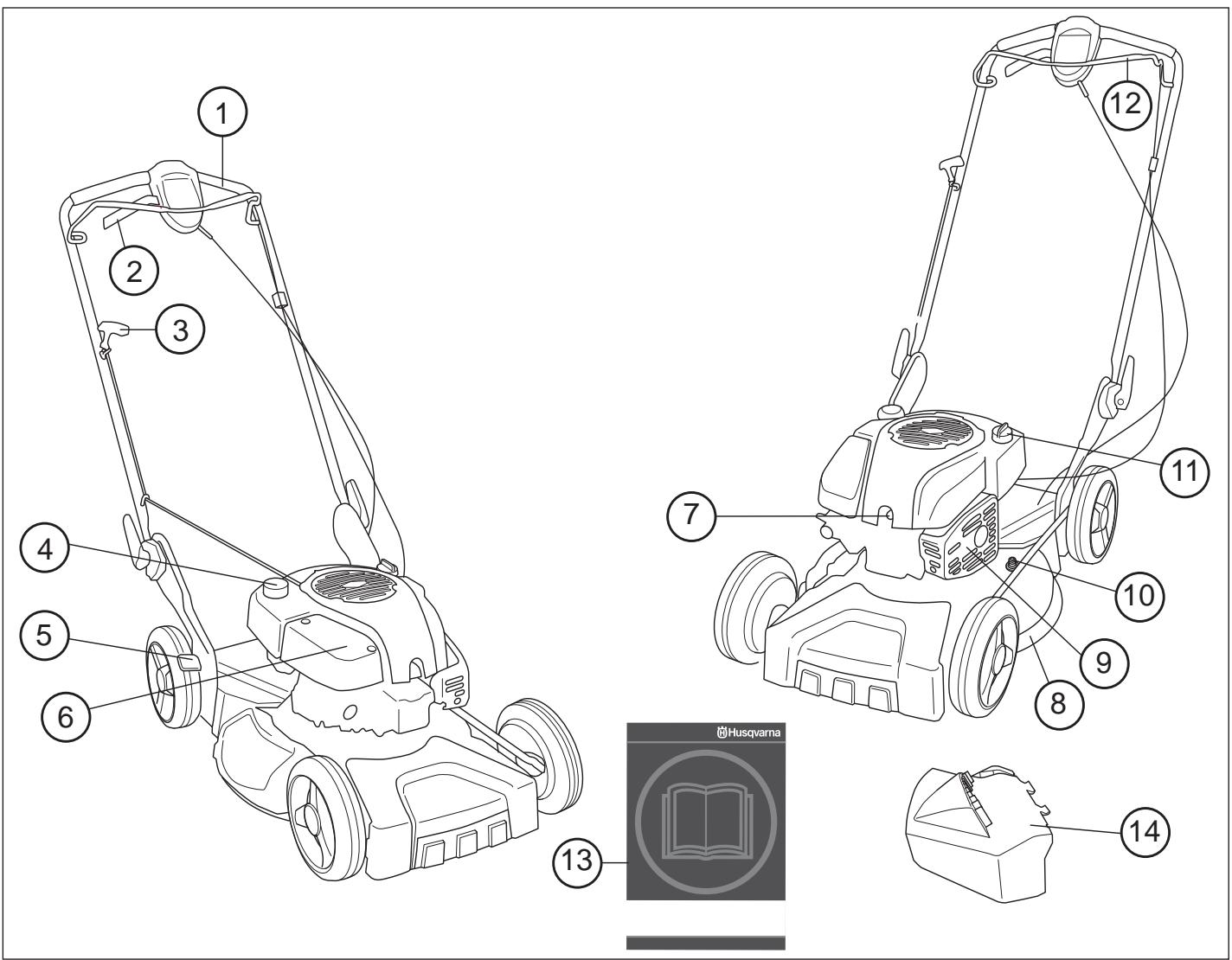

Hvad er hvad på plæneklipperen? LB 48, LB 48V

1 Handtag/styr
2 Koblingsgreb
3 Starthandtag
4 Brændstoftank
5 Klippehjdeindstilling
6 Luftfilter
7 Taendrør

8 Klippeskjold
9 Lyddaemper
10 Vandtilslutning
11 Olietank
12 Motorbremsebojle
13 Brugsanvising
14 Sideudkast

ADVARSEL! Ved erhver anvendelse af maskinen skal der bruges personligt beskyttelsesudstyr.

• Handsker skal anwendes, nár det behøves, f.ecs. ved montering, inspektion eller rengøring af skæredstyret.
• Brug altid kraftige lange bukser. Brug ikke shorts eller sandaler, og gå ikke barfodet.
• Brug skridsikre og stabile støvler eller sku.

Maskinens sikkerhedsudstyr

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken functiOn de har, somt hvordan kontrol og vedligeholdelse skal udfores for at sikre, at de fungerer. Se kapitel Hvad er hvad? for at se, hvor disse detaljer er placeret pa maskinen.

ADVARSEL! Brug aldrig en maskine med defekte sikkerhedsdetaljer. Følg de instruktioner for kontrol, vedligeholdelse og service, der er nævnt i dette afsnit.

Klippeskjold og afskærmning

Afskaermningen er konstrueret til at mindske risikoen for klemmeskader og til at opfange en spreunget drivrem. Kontroller, at afskaermningen er hel, og at den er ordentlich fastspændt.

Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kankommen i kontakt med jorden eller eventuelle genstande.

Giv fuld gas, og slip derefter bremsbejlen.
Motorbremsen skal altid vare justeret, sä motoren
standser inden for 3 sekunder. Hvis dette ikke sker, skal
maskinen indleveres til et autoriseret serviceværksted
med henblick på"Justering.

Lyddæmpper

Lyddæmperen er konstrueret med henblick på at give et SSA lavt lydniveau som muligt saml lede motorens udstødningsgasser væk fra brugeren.

ADVARSEL! Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller iærheden af brandfarligt materiale!

I omrader med varmt og tort klima kan risikoen for
antendelse af brandbart materiale vare overhengende.
Disse omrader kan vare reguleret ved lov med krav om, at lyddemperen skal vare forsynet med godkendt
gnistfangernet.

For lyddæmpere er det meget vigtigt, at instruktionerne for kontrol, vedligeholdelse og service overholds.

ADVARESL! Lyddæmperen er meget varm både under og et stykke tid after brugen. Rør ikke lyddæmperen, hvis den er varm!

• Brug aldrig en maskine med en defekt lyddæmper.
• Kontrollé, at lyddæmperen sidder godt fast og er intakt.

Skæreudstyr

Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver slov, og at motorakslen bliver bojet. Sørg for, at kniven altid er velslebet og korrekt afbalanceret. Se øgså anvisningerne under overskriften Vedligeholdelse.

Kontroller skæreudstyret. Anvend aldrig sløvt, revnet eller beskadiget udstyr.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholds som beskrevet i dette afsnit. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

Generelle sikkerhedsinstruktioner

• En plæneklipper er edelukkende konstrueret til græsslåning. Det eneste tilbehør, du på anvende motorenheden som drivkilde til, er de knive, vi anbefaler i kapitlet Tekniske data.
• Brug aldrig maskinen, hvis du er træt, hvis du har drukket alcohol, eller hvis du tager medicin, som kan pærke dit syn, dit overblik eller din kropskontrol.
  Vær opmaerksom på, at føreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for.

ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre øden som følge af kvælning eller kulilteforgiftning.

• Ved enhver anwendelse af maskinen skal der bruges personligt beskyttelsesudstyr. Se instruktionerne i afsnittet Personlige værnedidler.
• Brug aldrig en maskine, der er blevet ændret, sö den ikke længere svarer til originalmodellen.
• Brug aldrig andet tilbehør end det, som er anbefalet i dette brugsanvisning. Se instruktionerne i afsnittene Skærudstyr og Tekniske data.

ADVARSEL! Et forkert skæreudstyr kan øge risikoen for ulykker.

Frorhveranvendelse:

• Brug aldrig en maskine, som er behaftet med fejl. Følg vedligeholdelses-, kontrol- og serviceinstruktionerne i dette brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger违法犯罪e. Se instruktionere i afsnittet Vedligeholdelse.
  1 Kontrollér, at motorbremsen fungerer ordentlich og er intakt. Se instruktionerne under overskriften Kontrol af fremsevirkning.
  2 Kontroller, at samtige handtag og betjeningsgrep er intakte og fri for olie.
  3 Kontroller, at lyddaemperen sidder godt fast og er intakt.
  4 Kontroller, at alle plaeneklipperens komponenter er fastspændte, og at de ikke er beskadigede eller mangler.
  5 Kontroller, at kniven er intakt og fri for revner. Udskift kniven om nødvendigt.

Start

ADVARSEL! Langvarig indanding af motorens udstødningsgas kan vare sundhedsskadelig.

• Start aldrig plæneklipperen, medmindre kniv og alle aftskærmninger er monteret korrekt.

• Start aldrig maskinen indendrs. Vær bevidst om faren ved indanding af motorens udstødningsgasser.

• Sørg for at arbejdsområdet er tilstrækkeligt oplyst for at skabe et sikkert arbejdsmiljo.

• Hold øje med omgivelsene, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kankommen i Kontakt med skærudstyret. Brugeren er ansvarlig for farer og risici over for mennesker og ejendom.

• Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kankommen i kontakt med jorden eller eventuelle genstande.
  Vikl aldrig startsnoren rundt om händen.

ADVARSEL! Brændstof og brandstofdampe er meget brandfarlige. Vær forsigtig ved handtering af brandstof og motorolie. Tænk på faren for brand og eksplosion samt risikoen ved indanding.

• Fyld aldrig brændstof på maskinen, nr motoren kører.
  Sorg for god ventilation ved tankning og oliepafyldning.

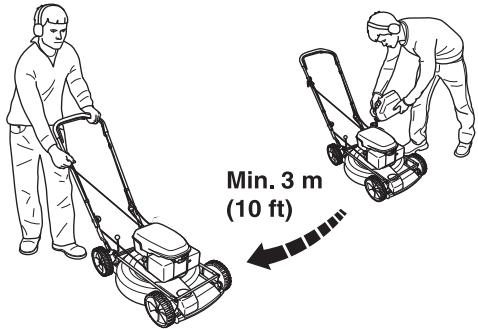

• Flyt maskinen mindset 3m væk fra tankningsstedet, inden du starter.

• Start aldrig maskinen:

1 Hvis du har spildt brændstof eller motorolie på maskinen. Aftør al spildt væske, og lad benzinresterne fordampe.
2 Hvis du har spildt brændstof ell motorolie pá dig selv ell er dit tøj, skal du skifte tøj.
3 Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger.

• Ved længere tids opbevaring og transport af plæneklipperen skal brændstof- og motorolietankene tømmes. Forhør dig på den nærmestre benzintank om, hvor du kankommen af med det overskydende brændstof eller motorolie.
• Opbevar plæneklipperen og brændstoffet, sä enevt. lækage ogevt. dampe ikke kankommen ikontakt med gnister eller aben ild, feks. fra elmaskiner,elmotorer, elkontakter/afbrydere, varmeapparater eller lignende.
• Ved opbevaring af brændstof skal saerligt egnede og godkendte beholdere bruges.

Generelle arbejdsinstruktioner

ADVARSEL! Dette afsnit behandler de grundlæggende sikkerhedsregler for arbejde med en plæneklipper. Informationen kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og practisk erfaring. Nár dukommen ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Henvend dig til en forhandler, til dit serviceværksted eller til en, der har erfaring med plæneklippere. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!

Grundlaeggende sikkerhedsregler

Hold oje med omgivelserne:
- For at du kan vare sikker på, at hverken mennesker, dyr erler andet kan pärvirke din kontrol over maskinen.
- For at sikre at førnævnte ikke risikerer atkommen i berøring med skæreudstyret.
- Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra græsplænen. Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver slov, og at motorakslen bliver bojet.
- Løft eller bær aldrig rundt med plænekclipperen, nær motoren er startet. Hvis du bliver nædt til at løfte plænekclipperen, skal du først standse motoren og fjerne tændktablet fra tændrøret.

• Undgå anvendelse i dārligt vejr. F.eks. i tæt täge, kraftig regn,Hard vind og kraftig kulde osv.At arbejde i dārligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag.

• Sørg for, at du kan gå og stå sikkert. Kig after eventuelle forhindringer ved en uventet retræte (rddder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.

• Motoren skal blokeres ved transport over et område, der/DD: ikke skal klippes; f.eks. havegang, sten, grus, asfalt o.l.

Bremsebøjlen ma aldrig vare permanent fastgjort til handtaget, nr maskinen er i gang.

Folg ovennævnte punkter, men brug aldrig en plaeneklipper, hvis det ikke er muligt at tilkalde hjælp i tilfælde af en ulykke.

Grundlaeggende klippeteknik

ADVARSEL! Sørg for, at hænder og fødder\ ikkekommen iærheden af skæreudstyret,\ nær motoren er i gang.

Generelt

• Græsslåning på skråninger kan nære farligt. Anvend ikke plæneklipperen på meget stejle skråninger.
• Plæneklipperen bør ikke anvendes på hældninger over 30 grader.
• Ved skränende terræn bør gåstrækningen lægges vinkelret på skrøningen. Det er meget lettere at gå pa tværs af en skræning end op og ned.
• Inden du begynder at slå greæs, skal grene, kviste, sten osv. fjernes fra græsplænen.
• Løft eller bær aldrig rundt med plænekclipperen,ningar motoren er startet. Hvis du bliver ndt til at løfte plænekclipperen, skal du forst standse motoren og fjerneændkablet fraændrøret.
• Undgå, at kniven slár imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver slov, og at motorakslen bliver bøjet. En bøjet aktel giver ubalance og kraftige vibrationer, hvilket medfører en stor risiko for, at kniven løsner sig.
• Hvis et fremmedlegeme rammes, aller der opstär vibrationer, skal du standse maskinen. Fjern tændrørskablet fra tændrøret. Kontroller, at maskinen ikke er beskadiget. Reparer eventuelle skader.
• Klip aldrigmere end 1/3 af graesets lengde.Dette gelder isaeirorre perioder.Klip frst med stor klippehjde.Kontroler derefterresultatet,oga ned til den passende hjoje Hvis graesset er meget hjt,skal du kore langsomt og eventuelt sla plaenen to gange.

• Lób aldrig med maskinen, nár den er i gang. Man skal altid gá med plæneklipperen.

Vær saerlig opmaerksom, nár du trækker maskinen mod dig under arbejdet.

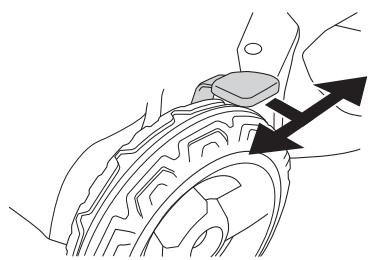

Klippehøjde

Afbyd motoren, inden klippehjojden ændres.

Klippehøjden kan justeres til fem forskellige positioner, mm

Indstil不解 klippehobjden for lavt, da der sa er risiko for, at knivene gär i jorden ved ujævnheder.

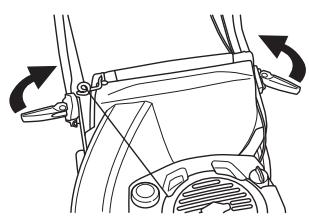

Montering af styr

Pas pågressive wirer og kabler, när du folder styret zusammen.

Løft styret op, sä styrets øverste rørkonstruktion er mitt for styretse nederste del. Spænd grebet fast til.

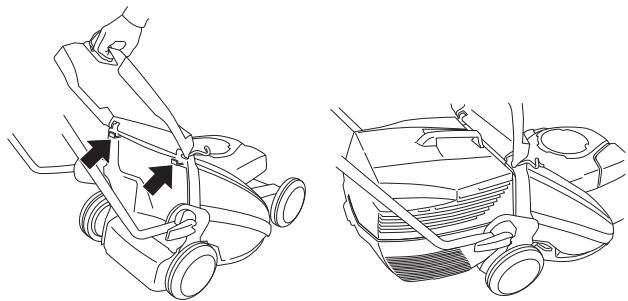

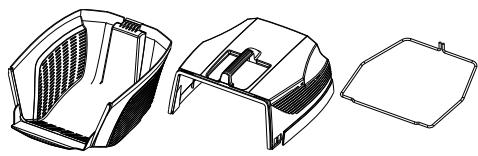

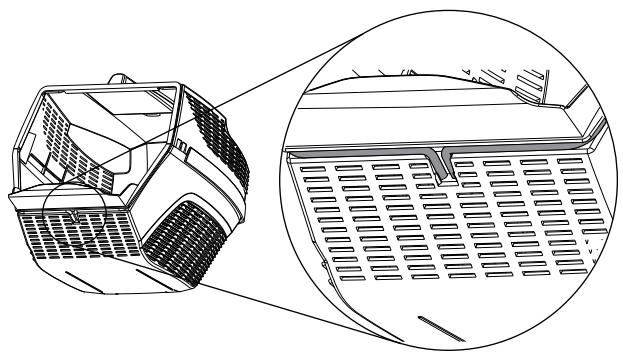

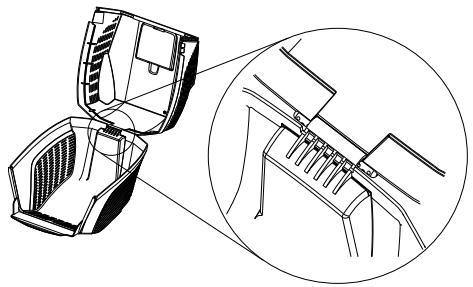

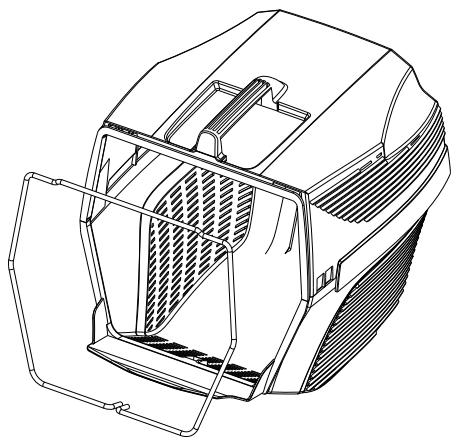

Montering at opsamler

• Løft det bagest skjold og hæng græsbeholderen op.

Sideudkast

• LB48, LB48V, kan anvendes med sideudkast ved at montere sideudkastet på klippekappen.
• Løft sidekappen op og anbring sideudkastet på aktlen.

Spredningsfungtion

LB48, LB48V, er en græsslåmaskine med spredningsfunktion.

Maskiner med opsamler kan benyttes med findelingsfunktion (bioclip) på følgende@måde.

• Løft det bageste skjold og øft beholderen ud.

Saat spedningsproppen i opsamlingskanalen.

• Brug blyfri kvalitetsbenzin Du kan bruge blyholdig benzin, hvis du/DDke kan skaffe blyfri benzin.
• Brug benzin med et oktantal på mindst 77.
• Hvis maskinen ikke bruges i længere tid, skal brandstoftanken tømmes og rengøres.

Motorolie

Kontroller olieniveauet, for plænekeclipperen startes. Et for lav't olieniveau kan forårsage alvorlige motorskader.

• Anvend HUSQVARNA fireaktsolie for at opnå det bedste resultat og den bedste Funktion.
• Hvis HUSQVARNA fireaktsolie-ie er tilgengelig, kan du anvende en,anden fireaktsolie af høj kvalitet. Kontakt din forhandler ved valg af olie. Generelt anbefales SAE 30.
• Brug aldrig olie, der er beregnet til totaktsmotorer.

Kontroller olieniveauet, for plænekclipperen startes. Et for lav't olieniveau kan forårsage alvorlige motorskader.

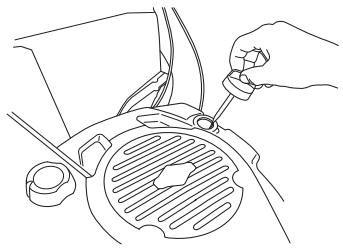

Olieniveau

Skru oliepafyldningslaget af, og kontroller olieniveaulet pa malepinden, der sidder pa laget.

Oliepafyldningslaget skal vare skruet helt til for at give et korrekt indtryk af olieniveauet.

Hvis olieniveauet er lavt, skal du afterfynde med motorolie op til det overste niveau på oliepinden.

Anvend kun en anbefalet motorolie. Se kapitlet Tekniske data.

Tankning

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand:

Ryg ikke, og anbring aldrig varme genstande iærheden af brandstoffet.

Tank aldrig med motoren i gang.

Abn tankdakslet langsomt ved brandastofpafyldning, sa et eventuelt overtryk langsomt forsvinder.

Spænd tankdakslet omhyggeligt after tankning.

Flyt altid maskinen væk fra tankningsstedet inden start.

Päfyld/DDke for meget benzin. Lad der vare ca. 35 mm op til tanklåget, sā benzinen kan udvide sig.

Tør rent rundt om tankdækslet. Rengør benzin- og olietanken jegnligt. Brændstofflret skal udskifters mindst en gang om Året. Urenheder i tankene forårsager driftsforstyrrelser.

Flyt altid maskinen ca. 3 meter fra tankningsstedet inden start.

Start og stop

ADVARESL! Inden start skal du vare opmærksom på følgende:

Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret. Kniven kan i modsat fald Iøsne sig og forårsage persorskader.

Flyt altid maskinen væk fra tankningsstedet inden start.

Placer maskinen på et fast underlag. Sørg for, at skæreudstyret ikke kan gribe fat i genstande.

Sorg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.

Start

Sorg for, at taendkablet sidder ordentigt pa taendroret.

• Træk motorbremsebjlen helt imod det øverste händtag med venstre händ.

• Tag fat i starthandtaget, træk langsomt startsnoren ud med højre帽子 indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om帽子.

BEMÄRK! Træk ikke startsnoren helt ud, og slip heller ikke starthändtaget fra udstrakt stilling. Dette kan give skader på maskinen.

LC 48VE er udstyret med elstart, som benyttes på følgende måde.

• För den elektroniske starter benyttes første gang, skal batteriet oplades. Se anvisningerne i afsnittet Vedligeholdelse.
• Folde motorbremsebøjlen ind mod styret.

Isaatændingsnoglen,ogtrykpa den.

Drev LC 48VE, LC 48V, LB 48V

Maskinerne er selvkorende med drivbaghjul.

Træk koblingsgrebet imod dig for at fà traek pà hjulene.

Drevet reguleres trinlost.

Stop

Motoren standses ved at slippe motorbremsebøjlen.

Maskiner med elektrisk start, fjern noglen.

Vedligeholdelse

ADVARESL! Inden rengoring, reparation ellerinspection skal du kontrollere, at skareudstyret er standset welt. Fjern taendrørskabet fra taendrøret.

Tændkablet skal altid tages af tændrøret for reparation, rengring ell er vedligeholdelsessarbejde.

Luftfilter

Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

Karburatorforstyrelser
Startproblemer
Darlig effekt
Unodvendig slitage pà motorens dele.
- Unormalt høj brændstofforbrug.

Et lange brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmaessigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

Rengoring af luftfilter

Fjernluftfilterkappen.

Tag luftfiltret af, og kontrollér, at det er intakt. Isæt et nyt luftfilter, hvis det gamle virker defect.

Rengør filtret ved at slå det imod et plant underlag. Brug aldrig oplosningsmidler med petroleum eller trykluft til at rense filtret.

Sorg for, at luftfiltret slutter helt tæt til filterholderen, nær du monterer det.

Tendrør

ADVARSEL! Lyddæmperen er meget varm både under og et stykke tid after brugen. Rør ikke lyddæmperen, hvis den er varm!

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere taendrøret, inden der gores noget andet. Hvis taendrøret er

tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Tændrøret br udskiftes after ca. en maneds drift, eller hvis det er nødvendigt, endnu tidligere.

BEMÆRK! Brug altid anbefaletændrørstype!Forkertændrør kan ødelægge stempel/cylinder.

Lyddæmpper

Lyddæmperen er beregnet til at dæmpe lydniveauaut og til at lede udstødningsgasserne væk fra brugeren.

Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale.

Kontroller regelmæssigt, at lyddæmperen sidder fast i maskinen.

ADVARSEL! Benyt altid kraftige arbejdshandsker ved reparation af skærudstyret. Knivene er ekstremt skarpe og kan nemit give snitsår.

Ved paskorsel af forbinderger, som forarsager havari, bør beskadigede knife udskiftes.

Udskiftning eller slimning af knivene bør udffores på et autoriseret serviceværksted.

Olieskift

Motorolien skal skiftes Årligt og for hvre 25 arbejdstimer.

Gør følgende ved olieskift:

Tøm benzintanken ved at køre maskinen tør.
Fjern taendkablet fra taendroret.

• Skru oliepafyldningslaget af.

• Benyt oliepumpen (tilbehør) til at—tomme olietanken.

Forhør dig på den nærmestre benzintank om, hvør du kankommen af med den overskydende motorolie.

• Pafyld ny motorolie af god kvalitet. Se kapitlet Tekniske data.
• Kontroller olieniveauet med maldepinden pa oliepafyldningslaget.
• Oliepäfyldningslåget skal vare skruet helt til for at give et korrekt indtryk af olieniveaulet. Hvis olieniveaulet er lavt, skal du afterfynde med motorolie op til det øverste niveau på oliepinden.

Opladning af batteri LC 48 VE

Batteriet kan oplades på folgende mader:

• Tilsnut batteriladeren, og oplad batteriet i maks. 24 timer.

Rengoring af klippekappen

• Sæt en vandslange til klippekappens tilslutning.

• Start motoren og lad klingen rotere et stykke tid. Vandet kastes af og renser skæberebskytteren.

Indstilling af koblingswire

Koblingswiren indstilles ved at skrue på indstillingsskruen.

Nedenfor følger nogle generelle vedligeholdelsesinstruktioner.

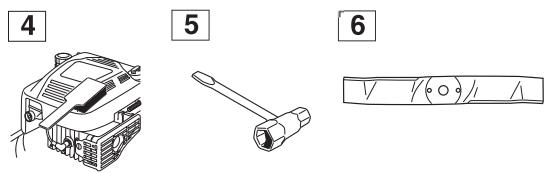

Dagligt eftersyn

1 Kontrollé, at motorbremsebçjlen fungerer sikkert.
2 Børst plæneklipperen ren for Iov, graes og lignende.
3 Kontroller olieniveaulet.
4 Rens startaggregaternes luftindtag. Kontroller startaggregaterne og startsnoren.
5 Kontroller, at skruer og møtrikker er spændte.
6 Kontroller skæereudstyret. Brug aldrig slove, revnede eller beskadigede knife.

Ugentligt eftersyn

1 Rens luftfilteret. Udskift om ndvendigt.
2 Rens taendrøret. Kontroller, at elektrodeafstanden er 0,51 mm.
3 Rengør koleribberne på cylinderten.

Tekniske data

	LC 48	LC 48V	LC 48 VE	LB 48	LB 48V
Motor	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Cylindervolumen, cm3	190	190	190	190	190
Omdrejningstal, rpm	2900	2900	2900	2900	2900
Nominal motoreffekt, kW (se anm. 1)	2,4	2,4	2,4	2,4	2,4
Tændingssystem
Tændrør	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM
Elektrodeafstand, mm	0,5	0,5	0,5	0,5	0,5
Brændstof-/smøresystem
Volumen benzintank, liter	1,2	1,2	1,2	1,2	1,2
Volumen olietank, liter	0,6	0,6	0,6	0,6	0,6
Motorolie	SAE 30	SAE 30	SAE 30	SAE 30	SAE 30
Vægt
Plæneklippere med tomme tanke, kg	38	38	43	34	34
Lydniveau (se anm. 2)
Lydtrykniveau ved brugerens øre, dB(A)	81	81	81	79	79
Støjemissioner (se anm. 3)
Lydeffektniveau, mål t dB(A)	95	95	95	93	93
Lydeffektniveau, garanteret LWA dB(A)	96	96	96	95	95
Vibrationsniveauer (se anm. 4)
Håndtag, m/s2	6,0	6,0	6,0	4,7	4,7
Klipning
Klippesystem	3 in 1	3 in 1	3 in 1	2 in 1	2 in 1
Klippehøjden kan justeres til fem forskenlige positioner, mm	25-70	25-70	25-70	25-70	25-70
Klippebredde, mm	480	480	480	480	480
Kniv	Fast	Fast	Fast	Fast	Fast
Drev
Hastighed, km/h	-	5,4	5,4	-	5,4
Start
Elstart	-	-	Ja	-	-

Anm. 1: Motorens effektangivelse er den gennemsnitige nettoeffekt (ved det anforte omdrejningstal) for en typisk Produktionsmodel af motoren mål't h. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvige fra这部分 værdi. Den faktiske effekt på motoren, som monteres i den færlige maskine, vil afhænge af driftshastigheden, miljøhensyn og andere værdier.
Anm. 2: Rapporterede data for lydtryksniveauu har en typisk statistisk spedning (standardafvigelse) på 1,2 dB (A).
Anm. 3: Emission af stoj til omgivelsene malt som lydeffekt (L_WA) i henhold til Rådets direktiv 2000/14/EF.
Anm. 4: Rapporterede data for vibrationsniveau har en typisk statistik spedning (standardafvigelse) på 0,2m / s^2

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], erklær hermed, at motorplæneleklipperne Husqvarna LC 48, LC 48V, LB 48, LB48 V, LC 48VE fra og med seriENUMmer 10xxxxxxxxx og fremad opfylder forskrifterne i RÄDETS DIREKTIV:

• af den 17. maj 2006 "angående maskiner" 2006/42/EF
• af den 15. december 2004 "angäende elektromagnetik kompatibilitet" 2004/108/EØF.
• af den 8. maj 2000 "angående emission af støj til omgivelsene" 2000/14/EF.

Oplysninger om stojemissioner fremgår af kapitlet Tekniske data.

0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har udstedt rapporter vedrørende opfyldelse af bestemmelsene i bilag VI til Rådets direktiv af 8. maj 2000 "angænde stjemission i miljøet" 2000/14/EF.

Certifikaterne har nummer:

01/901/071 - Husqvarna LC 48, LC 48V

01/901/072 - Husqvarna LB 48, LB 48V

01/901/084- Husqvarna LC 48 VE

Bengt Ahlund, udviklingschef (Autoriseret repraesentant for Husqvarna AB og ansvarlig for tekniisk dokumentation.)

Symbolforklaring

Regelmessig renhold er nødvendig.

Visuell kontroll.

EF-erklæring om samsvar 50

Hva er hva på gressklipperen? LC 48, LC 48V, LC 48VE

1 Händtak / styre
2 Drift
3 Starthandtak
4 Gressoppsamler
5 Brennstofftank
6 Klippehoydehendel
7 Luftfilter
8 Tennplugg
9 Klippedeksel

10 Lyddemper
11 Vanntilkopling
12 Oljetank
13 Bakre skjerm
14 Motorbremsebye
15 Bruksanvising
16 Mulchingplugg
17 El-start

Hva er hva på gressklipperen? LB 48, LB 48V

1 Händtak / styre
2 Koplingsspak
3 Starthandtak
4 Brennstofftank
5 Klippehoydehendel
6 Luftfilter
7 Tennplugg

8 Klippedeksel
9 Lyddemper
10 Vanntilkopling
11 Oljetank
12 Motorbremsebye
13 Bruksanvising
14 Sideutkast

• Kontroller at motorbremsen fungerer ordentlich og er uskadd.

ADVARSEL! Under og en stund etter bruk er lyddemperen meget varm. Lyddemperen må ikke røres nár den er varm!

• Bruk aldri en maskin som har defekt lyddemper.
• Kontroller at lyddemperen sitter fast og er uskadd.

Skjæreutstyr

Unngå at kniven slår mot fremmedlegemer som steiner, rötttre eller liknende. Dette kan före til at kniven blir slv og at motorakselen blir bøyd. Vær nøye med alltid Å ha en godt slipt og korrekt balansert kniv. Se øgså anvisninger under overskriften Vedlikehold.

Kontroller ogsa at knivbolten er hel og at motorakselen ikke er bøyd.

1 Kontroller at motorbremsen fungerer ordentlig og er uskadd. Se anvisninger under overskriften Kontroll av fremseeffekt.
2 Kontroller at samtige handtak og hendler er uskadd og fri for olje.
3 Kontroller at lyddemperen sitter fast og er uskadd.
4 Kontroller at gressklipperens samtlige detaljer er trukket til og at de ikke er skadd eller mangler.
5 Kontroller at kniven er uskadd og uten sprekker. Skift kniven om nødvendig.

Start

Bremsebøylen må aldri være permanent forankret i händtaket nár maskinen er i gang.

Når du fellerSAMEN styret, mà du være forsiktig sik at ikke kabler og vaiere skades.

Hvis oljenivæt er lavt, ma du fylle på motorolje opp til det øvre nivaet på peilepinnen.

Bruk kun anbefalt motorolje. Se kapitlet Tekniske data.

ADVARSEL! Følgende forholdsregler reduserer brannfaren:

Det på ikke røykes eller plasseres varme objekter iærheten av brennstoffet.

Fyll aldri brennstoff med motoren i gang.

Pase at tenningskabelen sitter ordentlich på tennpluggen.

• Trekk motorbremsebøylen helt mot det øvre handtaket med venstre.Hand.

ADVARSEL! Under og en stund etter bruk er lyddemperen meget varm. Lyddemperen må ikke røres nár den er varm!

Hvis maskinens effekt er for lav, maskinen er vanskelig Å starte eller tomgangen er urolig: kontroller alltid pennpluggen Forst for andre tiltak iverksettes. Hvis pennpluggen har mye

Hør medærneste bensinstasjon hvor du kan blkvitt overflødig motorolje.

• Fyll på ny motorolje av god kvalitet. Se kapitlet Tekniske data.
• Kontroller oljenivået med peilepinnen på oljepäfyllingslokket.
• Oljepäfyllingslokket må vare skrudd helt ned for a gi et korrekt bilde av oljenivæt. Hvis oljenivæt er lavt, mä du fylle på motorolje opp til det øvre nivæt på peilepinnen.

• Skru pà oljepäfyllingslokket.

Lade batteri LC 48 VE

Batteriet kan lades på følgende mæte:

Skyv opp laseo ng fjern batteridekselet.

• Løsne batterikablene.

Koble til batteriladeren og la batteriet lades i maks. 24 timer.

EF-erklæring om samsvar
