| Type de produit | Boîtier externe pour disque dur/SSD SATA 2,5" |
| Marque | SilverStone |
| Modèle | Mammoth MMS01 |
| Interface | USB 3.0 (compatible USB 2.0/1.1) |
| Formats de disque compatibles | SATA I (1,5 Gbit/s), SATA II (3 Gbit/s), SATA III (6 Gbit/s) |
| Capacité maximale supportée | Supérieure à 4 To (sous réserve de la limite du système d'exploitation) |
| Connecteur | 1 port USB 3.0 micro-B |
| Alimentation | Bus USB (5 V) |
| Matériau | Aluminium et plastique |
| Dimensions | Environ 130 x 80 x 12 mm (estimation) |
| Poids | Environ 100 g (estimation) |
| Fonctions principales | Stockage externe, installation facile, fonctionnalité Plug and Play, support UASP (si hôte compatible) |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques agressifs. |
| Sécurité | Décharger l'électricité statique avant manipulation. Retirer le périphérique en toute sécurité via l'icône de la barre des tâches. |
| Pièces détachées et réparabilité | Vis hexagonales fournies, câble USB, tampon anti-vibrations. Aucune pièce réparable par l'utilisateur en dehors du disque dur. |
| Contenu de l'emballage | Boîtier MMS01, câble USB 3.0 micro, clé hexagonale, vis, tampon anti-vibrations, housse de protection |
| Durabilité du connecteur SATA | Jusqu'à 10 000 cycles d'insertion |
| Compatibilité système | Windows, Mac OS X, Linux (guide d'installation pour Windows fourni) |
FOIRE AUX QUESTIONS - Mammoth MMS01 SILVERSTONE
Questions des utilisateurs sur Mammoth MMS01 SILVERSTONE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Disque dur externe au format PDF gratuitement ! Retrouvez votre notice Mammoth MMS01 - SILVERSTONE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Mammoth MMS01 de la marque SILVERSTONE.
MODE D'EMPLOI Mammoth MMS01 SILVERSTONE
Manuel de l'utilisateur
Description du produit
Application pour disque dur/SSD SATA 2,5" (SATA III 6 Gbit/s / SATA II 3,0 Gbit/s / SATA I 1,5)
Gbit/s)
- Ce produit est conçu pour les disques durs/SDD SATA uniquement et n'est pas applicable pour les disques durs PATA(IDE). ■ Ce produit peut prendre en charge les disques durs avec une capacité supérieure à 4 To. ■ Le système d'exploitation Windows XP limite la capacité des disques durs à 2 To. ■ Charger/Retirer le disque dur peut causer de légères éraflures.
Les modèles suivants de contrôleurs d'hôte USB ont été validés.
■ Contrôleur d'hôte USB 3.0 à chipset Intel H87 Contrôleur d'hôte USB 3.0 ETron EJ168 Contrôleur d'hôte USB 3.0 à chipset Intel Z77 ■ Contrôleur d'hôte USB 3.0 ASMedia ASM1042 ■ Contrôleur d'hôte USB 3.0 Frescologic FL1100 Contrôleur d'hôte USB 3.1 ASMedia ASM1142 Contrôleur d'hôte USB 3.0 FL1100
Veuillez mettre à jour le pilote de chaque contrôleur d'hôte (adaptateur) à la dernière version.
Arrière
Guide d'installation
Lors du montage d'un disque dur, veuillez être attentif à l'électricité statique car elle peut causer un dysfonctionnement de l'appareil. Veuillez toucher d'autres objets métalliques pour vous décharger ou porter des gants antistatiques avant de manipuler le disque dur. Si le disque dur contient déjà des données, veuillez le sauvegarder avant l'installation pour éviter la perte des données.

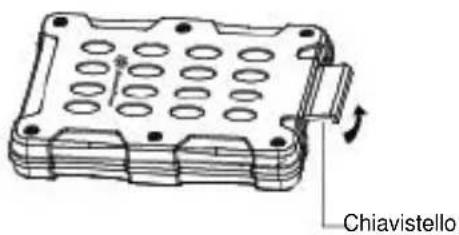

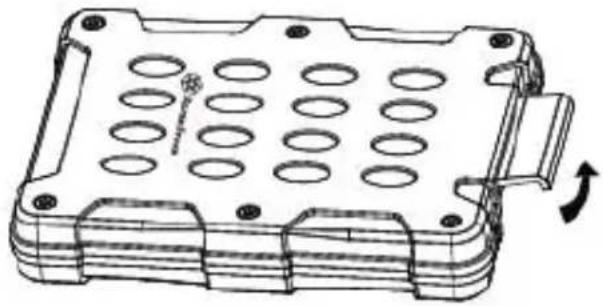

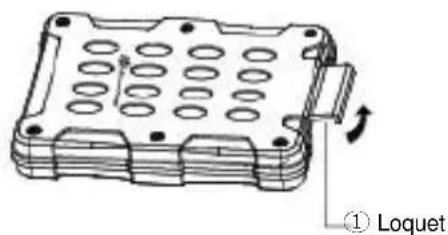

- Ouvrez le loquet

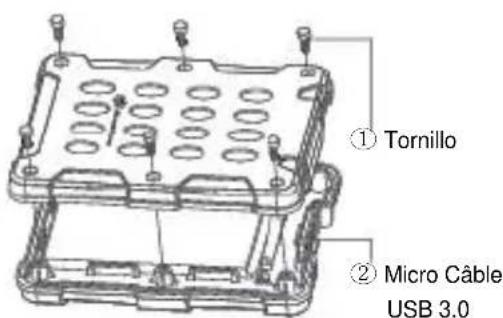

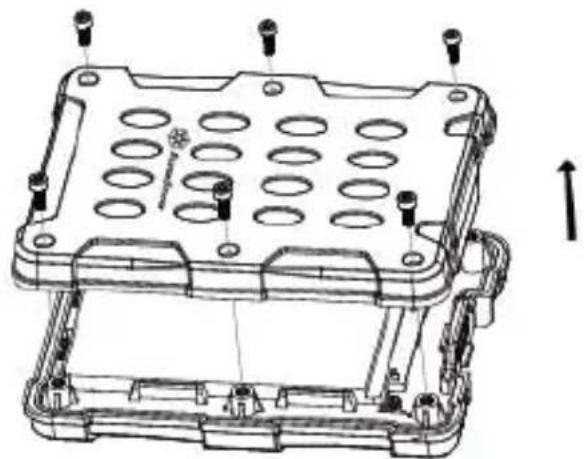

- Utilisez la clé hexagonale fournie pour retirer les vis hexagonales afin d'ouvrir le boîtier MMS01

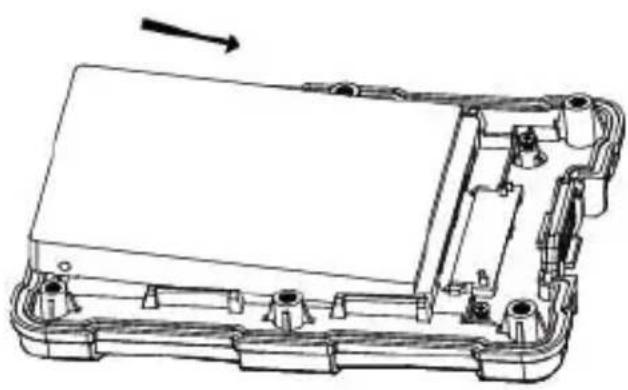

3. Installez le disque dur ou le SSD dans le boîtier MMS01
* Si un disque dur/disque SSD 2,5" de 7 mm d'épaisseur est installé, veuillez placer le tampon anti-vibrations dessus. Pour un disque dur/disque SSD 2,5" de 9,5 mm d'épaisseur, il n'est pas nécessaire d'utiliser le tampon anti-vibrations
- Réinstallez toutes les vis hexagonales

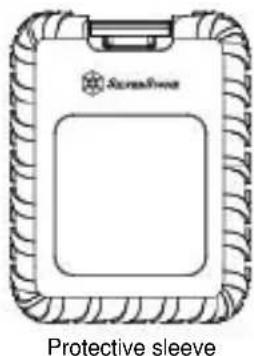

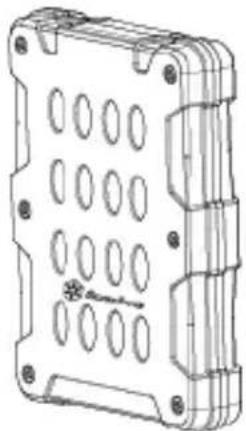

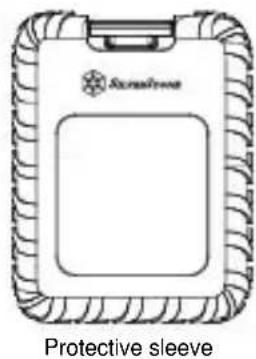

6. Faites glisser la housse de protection sur le boîtier
- Connectez le MMS01 à votre ordinateur
Si un cas présumé de panne se produit, veuillez vérifier ce qui suit :
Mon périphérique est reconnu en USB 2.0, et non en USB 3.0 ?
Essayez de mettre hors tension votre ordinateur et de rebrancher le câble.
Une capacité de seulement 2 To peut être identifiée lors de l'utilisation d'un disque de plus de 2 To (Windows Vista/7/8/10) ?
Veuillez utiliser un format GPT pour une capacité supérieure à 2 To.
Lors de l'utilisation d'un disque de 2 To, la capacité dans le système d'exploitation indique seulement 1,8 To ?
La plupart des fabricants de disques durs utilisent le système décimal, mais le système d'exploitation utilise le système binaire pour calculer la capacité du disque.
En raison des méthodes de calcul différentes, vous verrez une capacité inférieure de 200 Go sur un disque de 2 To.
Q : Puis-je utiliser des disques qui contiennent déjà des données existantes ? A : Oui, dans la plupart des cas, mais en fonction de l'environnement dans lequel le disque a été précédemment utilisé, il peut y avoir une incompatibilité. Par conséquent, pour éviter une perte de données imprévisible, veuillez d'abord effectuer une sauvegarde avant de l'utiliser dans le MMS01B. Q : Quels types de disques durs sont pris en charge ? A : Le produit peut prendre en charge les disques durs/SSD SATA 2,5", mais pas les disques durs IDE, SAS, SCSI. Q : Combien de cycles d'insertion de disques le MMS01B peut-il supporter ? A : La durabilité du connecteur SATA de ce produit est évaluée à jusqu'à 10 000 cycles. Q : Pourquoi le formatage de disque prend-il tellement de temps dans Windows ? R : Vous pouvez sélectionner le formatage rapide lors de l'exécution de la fonction de formatage. Q : Pourquoi mon disque ne peut-il pas accéder aux informations S. M. A. R. T ? R : Ce produit ne prend pas en charge la fonction S. M. A. R. T. Q : Le MMS01B prend-il en charge la fonction USAP ? R : Oui, mais votre système doit également prendre en charge USAP pour lui permettre de fonctionner.
Veuillez mettre à jour le pilote de chaque contrôleur d'hôte (adaptateur) à la dernière version.
Indietro
Attention : Ces consignes sont destinées aux utilisateurs qui ne prévoient pas de partitionner le disque installé. Pour connaître le fonctionnement détaillé des partitions, veuillez consulter la rubrique Aide et support de Windows ou d'autres ouvrages dédiés.
Effectuer les étapes suivantes pour formater le disque effacera toutes les données présentes dessus. Veuillez ne pas formater le disque s'il contient des données importantes.
Veuillez faire un clic droit dans le coin inférieur gauche du bouton Démarrer, sélectionnez
« Disk Management (Gestion des disques) ». (comme indiqué dans l'illustration).
Sur Windows 7 / Vista ou versions antérieures
Veuillez faire un clic droit sur « Computer (Ordinateur) » dans le menu Démarrer et ouvrez
« Manage (Gérer) ». (comme indiqué dans l'illustration).
En Windows 10/8.1/8
Dans la fenêtre « Computer Management (Gestion de l'ordinateur) », sélectionnez « Disk Management (Gestionnaire de disque) ».
Il signale le disque comme « non initialisé ». Veuillez faire un clic droit et sélectionner « Initialisation du disque ».
La fenêtre « Disk initialization (Initialisation du disque) » apparaît. Appuyez sur le bouton OK.
※ À propos du format de la partition
La limite de capacité formatée de la partition MBR est de 2 To. Nous conseillons d'utiliser le format GPT sur les disques avec une capacité de 2 To ou plus, mais GPT peut ne pas être reconnu par
Windows 2000 et XP. De plus, certains anciens matériels ne peuvent pas diviser les secteurs avec plus de 2 To de capacité.
Le statut des disques passe à « connection (connexion) » une fois l'« (Disk Initialization) Initialisation du disque » terminée. Ce statut ne peut toujours pas être utilisé, vous devez créer une partition et la formater. Veuillez faire un clic droit sur le secteur « unallocated (non alloué) » et sélectionnez « New Simple Volume (Nouveau volume simple) ».
La fenêtre « New Simple Volume Wizard (Assistant nouveau volume simple) » s'ouvre, appuyez ensuite « Next (Suivant) ».
Quand « specify volume size (spécifier taille de volume) » s'affiche, vous pouvez définir une taille de partition avec une valeur arbitraire.
La taille n'est pas particulièrement spécifiée en tant que paramètre de capacité maximale.
Une fois la configuration terminée, appuyez sur « Next (Suivant) ».
Dans la fenêtre « assigned drive letter and path (lettre et chemin attribués au lecteur) ».
■ Attribuer une lettre au disque. La lettre du disque est habituellement un caractère alphabétique en commençant par la lettre C, si elle n'est pas spécifiée, elle sera attribuée par ordre alphabétique. ■ Ne sélectionnez pas « hanging in the following empty NTFS folder (monter dans le dossier NTFS vide suivant) » et « does not assign a drive letter or drive path (n'attribue pas une lettre de disque ou un emplacement de disque) » dans des circonstances normales.
Lors de la sélection de ces options, veuillez consulter votre documentation Windows ou d'autres documents liés.
■ Appuyez sur « Suivant ».
La fenêtre « Format Partition (Formater partition) ».
■ Pour le « File System (Système de fichiers) », choisissez NTFS. Veuillez ne pas utiliser d'autre format de fichier. ■ Vous pouvez spécifier la taille de l'unité d'allocation lors de la configuration de la partition. Si vous n'avez pas besoin de la spécifier, veuillez sélectionner le volume par défaut. Définissez le nom du volume à afficher dans « My Computer (Mon ordinateur) ». - Cochez cette option pour effectuer un formatage rapide, le système effectuera alors un formatage rapide. ■ Fichiers de démarrage et dossiers de compression. Cochez cette option pour activer la compression des fichiers et des dossiers. Vous pouvez augmenter la capacité de disque disponible avec cette option, mais la vitesse du disque sera inférieure par rapport à sans compression. Une fois la configuration terminée, appuyez sur « Next (Suivant) ».
Fenêtre « Completing the New Simple Volume Wizard (Terminer l'assistant nouveau volume simple) ». Si les réglages sont corrects, appuyez sur Terminer, le formatage commence alors.
Lors du formatage, la fenêtre du disque affiche l'état du formatage. Une fois le formatage terminé, l'icône de ce disque apparaîtra dans « My Computer (Mon ordinateur) ».
Vous pouvez alors commencer à utiliser le disque formaté.
■ Lors du processus de formatage, une fenêtre d'avertissement apparaît mais cela ne signifie pas que le formatage a échoué. ■ Lors du processus de formatage, veuillez ne pas mettre hors tension le PC, mettre hors tension la station d'accueil, débrancher les câbles, arrêter Windows, etc...
Ouvrez les « Disk Tools (Outils disque) ». ※ « Disk Tools (Outils disque) » dans le dossier « Applications (Applications) » « Utilities (Utilitaires) ».
La colonne gauche affiche les disques qui peuvent être formatés, cette station sera affichée en tant que « Xx GB (HDD / SSD capacity) Media (Support Xx Go (capacité disque dur / SSD)) ».
Cliquez pour le formater.
Les informations du disque s'afficheront sur cette page.
Cliquez sur « Partition (Partition) ». Vous pouvez modifier le paramétrage de la partition.
Cliquez dans le coin inférieur droit « Apply (Appliquer) » après le paramétrage.
La fenêtre d'avertissement apparaît.
Cliquez sur « Partition (Partition) » pour confirmer. Sinon, cliquez sur « Cancel (Annuler) ».
La partition du disque apparaît sur le bureau.
1 Si vous souhaitez retirer le MMS01, veuillez cliquer sur l'icône « Retirer en toute sécurité » dans le coin inférieur droit. 2 Quand l'écran affiche « Retrait du matériel en toute sécurité », vous pouvez déconnecter le MMS01 en toute sécurité. ※ Le processus de retrait du disque dur dépend de la version du système d'exploitation, veuillez consulter le manuel d'utilisation de Windows Veuillez noter : Retirer incorrectement le disque peut endommager les données présentes sur le disque.
