Type de produit	Lave-vaisselle professionnel
Marque	Colged
Modèle	Toptech 46
Catégorie	Lave-vaisselle
Usage	Destiné aux collectivités et restauration
Programmes	5 programmes prédéfinis + personnalisation individuelle
Température max arrivée d'eau	50 °C
Pression max arrivée d'eau	4 bar (400 kPa)
Alimentation électrique	Monophasée ou triphasée selon version
Raccordement eau	Entrée flexible, évacuation par gravité ou pompe (option)
Fonctions spéciales	Démarrage automatique, régénération résines, autodiagnostic
Interface utilisateur	Écran tactile avec verrouillage, boutons ON/OFF et START
Entretien courant	Nettoyage des filtres, bras de lavage et doseurs
Sécurité	Thermostats de sécurité, pressostat, mise à la terre obligatoire
Réparabilité	Pièces détachées d'origine, assistance technique agréée
Environnement	Recyclable, ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - Toptech 46 Colged

Comment régler la dureté de l'eau sur le lave-vaisselle Colged Toptech 46 ?

Accédez au menu des réglages via l'écran tactile. Sélectionnez 'Water Hardness' et ajustez la valeur en fonction de la dureté mesurée de votre eau (en degrés français ou allemands). Consultez le tableau de dureté dans la notice pour choisir le bon paramètre.

Que faire en cas d'affichage d'une erreur Er01 ?

L'erreur Er01 indique un rinçage non effectué. Vérifiez que les gicleurs de rinçage ne sont pas obstrués et nettoyez-les si nécessaire. Si le problème persiste, éteignez et rallumez l'appareil.

Comment nettoyer les bras de lavage ?

Démontez les bras de lavage en dévissant la bague de fixation ou en utilisant le dispositif à déblocage rapide. Lavez chaque bras sous l'eau courante et nettoyez les gicleurs avec un cure-dent. Remontez et vérifiez la libre rotation.

Comment activer le démarrage automatique du cycle ?

Maintenez la touche START enfoncée avec la porte ouverte jusqu'à ce que la lettre 'A' s'affiche sur l'écran. La fonction reste active pour le cycle suivant uniquement sur les versions à capot.

Quel type de détergent utiliser ?

Utilisez exclusivement des détergents non chlorés et non corrosifs adaptés aux lave-vaisselle professionnels. Ne JAMAIS utiliser de produits à base de chlore ou d'hypochlorite.

Comment réinitialiser le message de maintenance 'SERV' ?

Accédez au menu 12 via les réglages techniques (symboles de clé anglaise). Dans 'Service Cycles Counter', réinitialisez le compteur. Le message disparaîtra après validation.

Comment vidanger manuellement l'appareil ?

Depuis le menu des programmes, sélectionnez l'icône de vidange. Confirmez avec OK puis appuyez sur START pour lancer le cycle de vidange. Le lave-vaisselle s'éteindra automatiquement à la fin.

Comment remplacer les tubes des doseurs ?

Il est conseillé de remplacer les tubes des doseurs de détergent et de liquide de rinçage au moins deux fois par an. Débranchez l'appareil, retirez les tubes usagés et installez des neufs en respectant le diamètre.

Que signifie le symbole 'X' sur l'écran ?

Le symbole 'X' indique un manque de sel régénérant. Ouvrez le bac à sel (sous le filtre), versez environ 700 g de sel spécifique (gros sel sans additifs) et refermez hermétiquement. Le message disparaîtra après quelques minutes.

Où se trouve le numéro de série de l'appareil ?

Le numéro de série est inscrit sur la plaque signalétique située sur le côté droit de l'appareil. Il est également mentionné en page de couverture du manuel d'utilisation.

MODE D'EMPLOI Toptech 46 Colged

4.4.1 PRE SET 9 4.4.2 PROG 9 4.4.3 Personalisation des programmes de vidange 11

4.5 PREPARATION DU PANIER 11 4.6 DEMARRAGE DU CYCLE 11 4.7 DEMARRAGE AUTOMATIQUE DU CYCLE 12 4.8 EXTINCTION DE L'APPAREIL 12 4.9VIDANGE DE L'APPAREIL 12 4.10 REGÉNÉRATION DES RÉSINES (*OPTION) 12 4.11 APPAREILS AVEC ADOUCISSEUR EXTERNE 13 4.12 FIN DE SERVICE 13

Chapitre 5 entretien 14

5.1 CONSIGNES GENÉRALES 14 5.2 NETTOYAGE 14 5.3 NETTOYAGE DU GROUPE DE FILTRATION 14 5.4 NETTOYAGE DES BRAS 14 5.5 DOSEURS 14

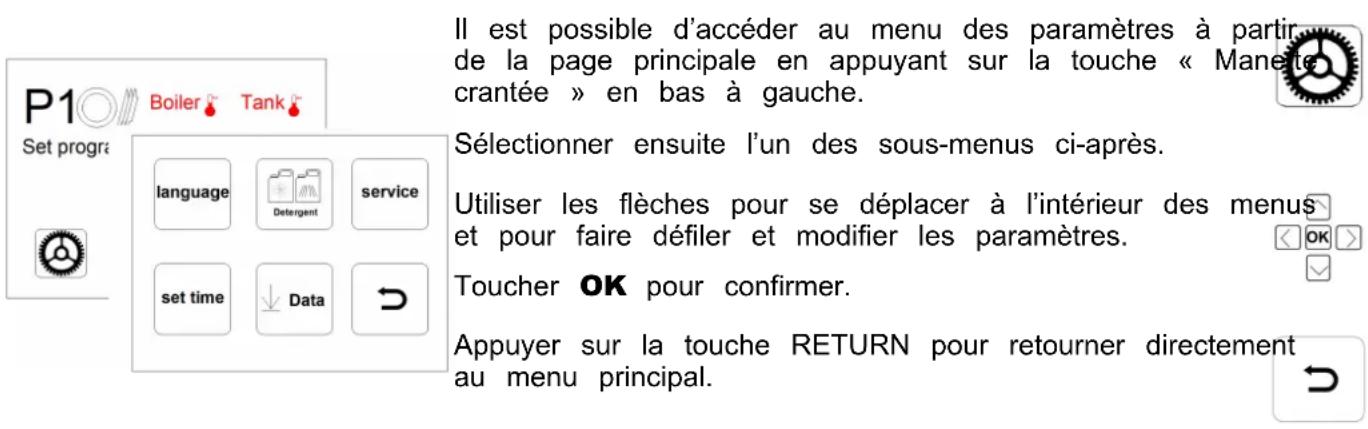

CHAP 7 Réglages et paramétrages 18

7.1 TABLEAU DE DURETE DE L'EAU 20

CHAP 9 environnement 21

9.1 Utilisation respectueuse de l'environnement 21

Le constructeur se réserve le droit de propriété du présent document aux termes de la loi. Toute reproduction ou reproduction et diffusion, intégrale ou partielle, par quelque procédé que ce soit, faite sans le consentement écrit du constructeur, est illicite.

N. B.: Dans le souci de toujours offrir un produit mettant en œuvre une technologie avancée et une fiabilité durable, le constructeur se réserve le droit d'apporter à ce lave-vaisselle toutes les modifications électriques, techniques et esthétiques et/ou de remplacer des pièces ou parties qu'il jugera nécessaire sans préavis.

CHAP 1 Risques et avertissements importants

Lire attentivement le manuel d'instructions avant de mettre l'appareil en marche. Les avertissements qu'il contient fournissent des indications importantes concernant la sécurité pendant l'installation, l'utilisation et l'entretien de l'appareil. Le non-respect des indications fournies dans la documentation ci-jointe peut compromettre la sécurité de l'appareil et annuler immédiatement et de plein droit la garantie.

• Cet appareil est destiné exclusivement à l'usage pour lequel il a été conçu. Tout autre usage doit être considéré comme impropre et donc dangereux.
• Les professionnels qualifiés qui effectuent l'installation doivent instruire convenablement l'utilisateur sur le fonctionnement de l'appareil et les éventuelles mesures de sécurité à respecter, à travers également des démonstrations pratiques.
• Toute intervention sur l'appareil, même en cas de panne, devra être effectuée uniquement par un centre d'assistance agréé ou par un professionnel qualifié, en utilisant exclusivement des pièces de rechange d'origine.
• Toujours débrancher ou isoler l'appareil du réseau électrique et du réseau d'eau avant d'effectuer toute opération d'entretien, de réparation et de nettoyage.
• Le lave-vaisselle NE doit PAS être utilisé par du personnel non qualifié. L'appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes atteintes de dé physiques, sensorielles ou mentales, ayant une expérience et des connaissances insuffisantes, à con quils soient sous la surveillance ou qu'ils aient été instruits sur l'utilisation de l'appareil et sur les risques qu'il en découle par une personne responsable de leur sécurité.
• Il est interdit aux enfants de jouer avec l'appareil.
• Le lave-vaisselle NE doit PAS rester sous tension lorsqu'il n'est pas utilisé.
• Si l'appareil n'est pas équipé d'une fiche ou d'un autre dispositif assurant la déconnexion complète de tout contact, incorporer ces dispositifs sur le réseau d'alimentation, conformément aux consignes d'installation.
• Si le cordon d'alimentation est endommagé, le constructeur, ou son service d'assistance technique encore une personne qualifiée pour cette opération, est chargé de le remplacer afin d'éviter tout risque.
• La vis présente sur l'appareil et portant le symbole 5021 de la norme CEI 60417 représente la cordequipotentielle.
• NE JAMAIS ouvrir brusquement la porte du lave-vaisselle tant que le cycle n'est pas terminé.
• NE JAMAIS utiliser le lave-vaisselle sans les protections prévues par le constructeur.
• NE JAMAIS utiliser le lave-vaisselle pour laver des objets de type, forme, dimension ou matière qui ne sont pas adaptés au lavage en machine ou ne sont pas parfaitement en bon état.
• NE JAMAIS utiliser le lave-vaisselle ou ses parties constituantes comme échelle ou comme appui pour des personnes, choses ou animaux.
• NE JAMAIS surcharger la porte ouverte du lave-vaisselle à chargement frontal, car celle-ci est dimensionnée pour ne supporter que le poids du panier chargé de vaisselle.
• NE JAMAIS plonger les mains nues dans les solutions de lavage.
• NE JAMAIS renverser le lave-vaisselle après son installation.
• En cas de mauvais fonctionnement ou de pertes de liquides, couper immédiatement l'alimentation électrique de l'appareil ainsi que l'alimentation en eau.
• Ne pas positionner le lave-vaisselle près de sources de chaleur supérieures à 50 °C. NE JAMAIS laisser le lave-vaisselle exposé à l'action des agents atmosphériques (pluie, soleil, etc.).
• Le lave-vaisselle ne doit pas être installé à l'extérieur sans protections appropriées.
• Ne jamais démarrer un programme de lavage sans le trop-plein (si prévu).
• Ne jamais approcher d'objets magnétiques du lave-vaisse.
• Ne pas utiliser la partie supérieure du lave-vaisse comme plan d'appui.
• Le technicien installateur doit obligatoirement vérifier l'efficacité de la mise à la terre.
• Àpres l'essay, le technicien installateur doit obligatoirement remetre une déclaration écrite de l'exécution correcte de l'installation et de l'essay de l'appareil conformément à la réglementation et aux règles de l'art en vigueur.
• NE PAS modifier la position et/ou les parties constituantes de l'appareil, ces opérations pouvant comprometter la sécurité de celui-ci.
• Niveau de pression acoustique conforme à EN ISO 4871 :

LpA max = 55db Kpa=2,5 dB pour les versions de sous-comptoir LpA max = 65db Kpa=2,5 dB pour les versions à capot LpA max = 76db Kpa=1,5 dB pour les versions lave-ustensiles

• Température maxi arrivée d'eau : 50 °C.
• Pression maxi arrivée d'eau : 4 bar (400 kPa). Appareil conçu pour être constamment raccordé au réseau de l'eau.
• Ne pas nettoyer l'appareil au jet d'eau ou à la vapeur. Hauteur maximale d'évacuation :

Au sol pour les versions avec trop-plein. Hauteur maximale 1 m pour les versions avec pompe d'évacuation.

1.1 Conditions normales d'utilisation

Température ambiantes : 40 °C max / 4 °C min (moyenne 30 °C)

Altitude : Jusqu'à 2000 mètres

Humidité relative : Max 30% à 40 °C / max 90% à 20 °C

2.1 Avertissements

Conserver avec soin toute la documentation à proximité de l'appareil ; la remettre aux techniciens et aux opérateurs préposés à l'utilisation de l'appareil et la conserver en parfait état en la rangeant dans un endroit sûr ; prévoir des copies s'il est nécessaire de la consulter fréquemment

L'opérateur doit avoir lu, compris et appris le contenu de ce manuel avant d'effectuer une opération quelconque sur l'appareil.

Ce lave-vaisselle est un équipement professionnel destiné à nettoyer les vaisselles à usage collectif. En conséquence, l'installation, l'utilisation et l'entretien de l'appareil doivent être effectués conformément aux instructions du constructeur et par un personnel formé et qualifié.

2.2 Garantie

Toute responsabilité contractuelle et extracontractuelle et toute garantie du constructeur sont exclues pour les dommages aux choses et aux personnes causés par le non-respect des instructions fournies ou par une utilisation anormale, impropre et/ou inhabituelle de l'appareil.

Le non-respect des indications fournies dans la documentation ci-jointe peut compromettre la sécurité de l'appareil et annuler immédiatement et de plein droit la garantie.

La garantie ne joue pas dans le cas d'opérations de montage et de réparations effectuées par des techniciens non autorisés ou d'utilisation de pièces autres que des pièces d'origine.

2.3 Stockage

Transport et dépôt : Entre -10 °C et 55 °C avec un pic jusqu'à 70 °C (pendant 24 h maxi).

CHAP 3 installation

L'installation correcte de l'appareil est une condition sine qua non pour son bon fonctionnement. Certaines indications nécessaires à l'installation de l'appareil figurent sur la plaque signalétique placée sur le côté droit de l'appareil, ainsi que sur la page de couverture de ce manuel.

L'installation doit être confiée exclusivement à des techniciens qualifiés et autorisés.

3.1 Déballage

Vérifier l'état de l'emballage et notez les éventuels endommagements décelés sur le bon de livraison. Après avoir déballé l'appareil, s'assurer de son parfait état. En cas d'endommagement de l'appareil, aviser immédiatement le revendeur par télécopie ou LRAR ainsi que le transporteur. Si les dommages sont si importants qu'ils auraient pour effet de compromettre la sécurité de l'appareil, ne pas installer ni utiliser celui-ci jusqu'à l'intervention d'un technicien qualifié.

Le matériel d'emballage (sachets en plastique, polystyrène expansé, clous, etc.) ne doit être laissé à la portée des enfants et animaux domestiques car il peut représenter une source potentielle de danger.

3.2 Emplacement

• Vérifier dans la zone d'installation de l'appareil l'absence d'objets et de matériels pouvant être endommagés par la vapeur d'eau sortant du lave-vaisselle pendant fonctionnement ou, en présence de ceux-ci, qu'ils soient suffisamment protégés.
• Avant de positionner le lave-vaisselle, le local d'installation doit disposer d'une alimentation générale de l'appareil par le réseau électrique, d'une arrivée d'eau et d'une évacuation des eaux usées.
• En cas d'encastrement d'appareils à paroi simple, laisser au moins 10 mm entre les parois de l'appareil et les surfaces adjacentes.
• Le sol ou la niche recevant l'appareil doit être dimensionné en tenant compte du total du lave-vaisse.
• Pour garantir la stabilité de l'appareil, il faut l'installer sur ses quatre pieds et la sa mise de niveau.
• Ce lave-vaiselle est adapté exclusivement à une implantation de type fixe. D'autres solutions d'installation devront être préalablement convenues avec le constructeur et approuvées par celui-ci.
• Enlever le film protecteur de la carrosserie de l'appareil avant son utilisation.

3.3 Branchement électrique

• Il est obligatoire d'installer un interrupteur général de type omnipolaire, qui coupe les conducteurs actifs y compris le neutre, avec une distance entre les contacts d'ouverture d'au moins 3 mm et avec une protection magneto-thermique ou combinée avec fusibles, dont le dimensionnement et le tarage doivent être adaptés à la puissance indiquée sur la plaque signalétique de l'appareil.
• L'interrupteur général doit être installé sur le réseau électrique près de l'appareil asservi exclusivement à l'utilisation d'un seul appareil.
• La tension et la fréquence du réseau électrique doivent correspondre à celles de plaque signalétique. L'appareil doit disposer d'une mise à la terre efficace conformément à la norme NFC 15-100.
• Cet appareil est conforme à la certification EN/CEI 61000-3-11 si l'impédance du réseau de terre est inférieure ou égale à sur l'interface entre le système d'alimentation de l'utilisateur et le réseau public. L'utilisateur de l'appareil

	Zmax
Lave-ustensiles	0,21 Ω
Capot	0,24 Ω
Sous-comptoir	0,41 Ω

Le cordon d'alimentation, H07RN-F exclusivement, avec débit de courant en service mobile à 60°C sur le conducteur :

Machine triphasée

-5x2,5 min jusqu'à 20 A -5x4 min jusqu'à 30 A -5x6 min jusqu'à 38 A -5x10 ma jusqu'à 54 A

Machines monophasées

-3x1,5 mm jusqu'à 16 A -3x2,5 mm jusqu'à 25 A

ne doit pas être tendu ni écrasé pendant le fonctionnement normal de l'appareil ou lors de son entretien courant; - L'appareil doit être en outre branché à un système Equipotentiel dont la liaison est réalisée par une vis portant le symbole 5021, CEI 6041. - Le conducteur equipotentiel doit avoir une section de 2.10 mm - Respecter les polarités indiquées sur le schéma électrique. - Pour d'autres informations complémentaires, consulter le schéma électrique.

Il est interdit d'utiliser des prises multiples, des adaptateurs, des cables de type et de se inadéquats ou des rallonges non conformes à la réglementation sur les installations électr

3.4 Branchement sur l'arrivée d'eau

L'appareil doit être relié à l'arrivée d'eau au moyen d'un tuyau flexible. Une valeur d'arrêt doit être installée entre le réseau d'eau et l'électrovalve de l'appareil. La valeur d'arrêt doit se couvrir à proximité de l'appareil.

• L'alimentation en eau, la température et la pression doivent correspondre aux données de la plaque signalétique de l'appareil.
• S'assurer que le débit d'alimentation n'est pas inférieur à 20 l/min.
• Si la durée de l'eau est supérieure à 14^(8^), il est conseillé d'installer un adoucisseur sur le lave-vaisselle. Si la durée de l'eau est supérieure à 35^(19,5^), il convient d'installer un adoucisseur extérieur en amont de l'électrovanne.
• convient d'installer un adoucisseur extérieur en amont de l'électrovanne.
• Dans le cas de concentrations très élevées de minéraux résidus dans l'eau à conductivité élevée, il faut installer un système de déminéralisation.
• Les machines destinées à utiliser de l'eau dessalée ou en tout cas avec une concentration élevée de sodium, doivent être commandées séparément, car leur construction nécessite l'emploi de matérielles spécifiques.
• Ne pas alimenter en eau déminéralisée les machines équipées d'un récapitulateur de chaleur avec basse récapitulation en cuivre. Dans ces cas, demander la version avec batteries dont les tubes sont en in.

3.5 Branchement à l'évacuation des eaux usées

• L'évacuation des eaux usées doit être constituée d'un regard siphonné de dimensions adaptées au débit du tuyau de vidange fourni. Le tuyau arriver au regard sans être tiré, plié, écrasé, pressé ou forcé par quelque chose.
• La vidange de la cuve se faisant par gravité, l'évacuation doit donc être à un niveau plus bas que la base de l'appareil.

Évacuation libre

• Dans le cas contraire, il est possible d'utiliser la version avec pompe vidange (disponible sur demande).
• Dans ce cas, l'évacuation doit se situer à une hauteur maximale de
• Il faut toujours vérifier que l'évacuation ne soit pas obstruée et/ou en
• Toute autre solution pour l'évacuation doit être accordée avec le constructeur et approuvée par celui-ci.

3.6 Liquide de rincage et détergent

• Le dosage du liquide de rinçage et du détergent est assuré par le doseur installé de série sur l'ap modele en comporte un). Le dosage est déterminé en fonction de la durée de l'eau par le technicien installateur qui se chargea également du réglage des doseurs eux-mêmes.
• Avant d'effectuer le réglage, il faut toujours remplir les tuyaux d'alimentation des doseurs avec le produit correspondant.
• Le réglage se fait par des vis de réglage prévues à cet effet ou directement à partir du bandeau prévu. Le niveau des liquides dans le réservoir doit être suffisant pour permettre l'aspiration ; il ne doit jamais se vider complètement ni être rempli avec des produits corrosifs ou impurs.

Ne JAMAIS utiliser de détergents à base de CHLORE ou d'hypochlorite.

Noter que l'installation d'un doseur automatique du détergent est toujours recommandée

CHAP 4 Utilisation du lave-vaisselle

4.1 Interface

Boutons* Couleurs et modes de fonctionnement
1 Touche ON/OFF	Blanche
2 Touche START	JAUNE Appareil pas prêt	VERTE Appareil prêt	BLEUE Cycle actif	ROUGE Erreur

• en référence à (Fig. 1) et (Fig. 2).

Symboles d'information et d'advertissement*
Ø	Avertissement générique, appuyer sur l'icone pour afficher l'advertissement.	II	Pause
X	Manque de sel régérant.	©	Wi-Fi connecté, désactivé s'il est barré.
/ /	Manque produit de lavage. Remplir panier.
*	Manque produit de rinçage. Remplissage eau.
√	Entretien nécessaire, appuyer sur l'icone pour afficher la demande.	△	Panne, appuyer sur l'icone pour afficher le type de panne.
A	Démarrage automatique, désactivé s'il est barré.	üüü	Verrouillage écran activé ou désactivé.

en référence à (Fig. 2)

Symboles de fonctionnement
			END
Lavage Vidange	Rinçage Fin de cycle

4.2 Allumage

Consulter la (Fig. 3)

Actionner l'interrupteur général de l'électricité. - Ouvrir le robinet général d'arrivée d'eau. L'ECRAN affiche les informations du logiciel du lave-vaisselle et il s'éteint après le contrôle. Le bouton ON/OFF (1) restera faiblement allumé pour indiquer que le lave-vaisselle est en état de veille.

L'ECRAN dispose d'un système de verrouillage de suturet que se déclenché au bout de 60 secondes; pour le déverrouiller, le toucher et faire glisser le doigt sur l'icone du verrou, de la position fermé à la position ouvert.

• S'assurer du positionnement correct des bras de lavage et des filtres.
• Contrôler le niveau de détergent et de liquide de rince dans les compartiments.
• Déverrouiller l'ÉCRAN si nécessaire, en faisant glisser l'icône du verrou de la position fermée à la position ouverte

Garder le doigt sur la touche ON/OFF (1) pourmettrele lave-vaiselle en marche, la luminosite de la touche augmente. L'ECRAN affiche une série d'informations, le programme choisi, les températures de la cuve et du rechauffeur, l'etat de la machine. Lorsque les messages Rechauffeur et Reservoir et la touche START (2) sont vert, le lave-vaiselle est pret a fonctionner. - En rallumant l'appareil, le dernier programme utilisé est reproposé.

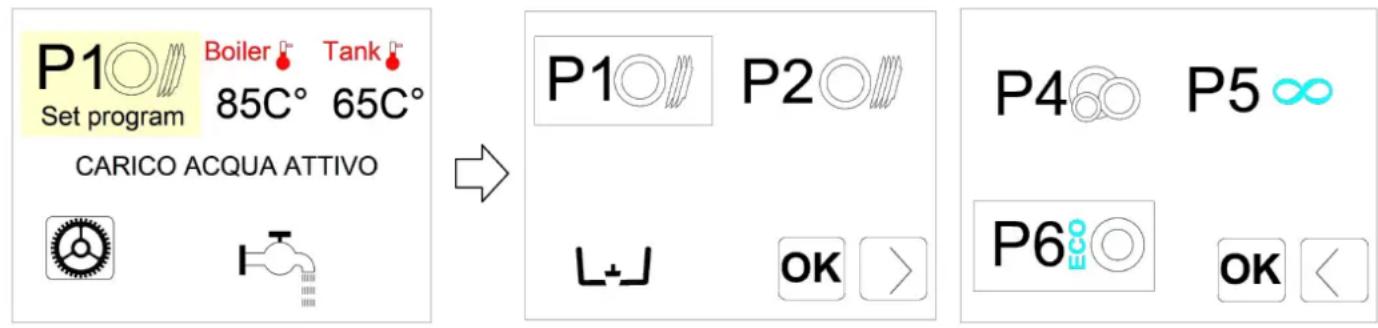

4.3 Sélection des programmes

• Toucher l'icône SET PROGRAM sur l'écran pour accéder au menu des programmes :

• Le menu propose 5 programmes prédéfinis au besoin, plus le programme de vidange.
• Utiliser la flèche en bas à droite pour se déplacer entre les deux pages du menu.
• Sélectionner le programme choisi et confirmer en appuyant sur OK, le programme activé sera désormais celui qui a été choisi.

4.4 Personnalisation du menu des programmes

Il est possible de personnaliser le menu des programmes, en remplaçant ou plusieurs programmes, en choisissant parmi les programmes disponibles.

• Accéder au menu des programmes, selon les explications du paragraphe 4.3 Sélection des programmes.
• Appuyer sur le programme à remplacer pour accéder au menu de configuration.
• Ce menu permet de sélectionner et de remplacer tout le SET des programmes ou chaque programme individuellement.

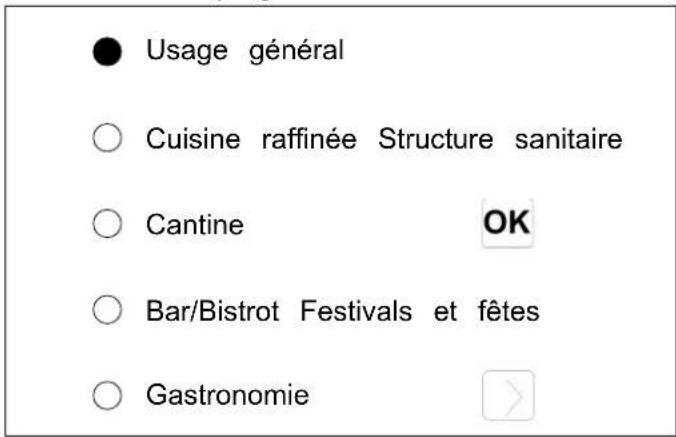

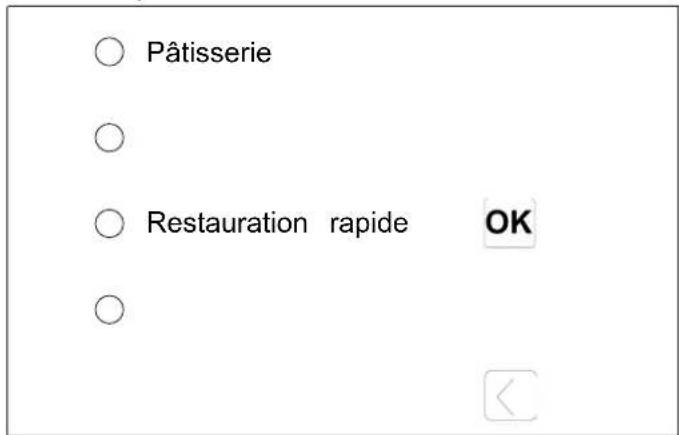

4.4.1 PRE SET

Page permettant de sélectionner l'un des SETS des programmes prédéfinis, en fonction du type de se

Utiliser la flèche en bas à droite pour passer d'une page à l'autre du menu. - Sélectionner le SET choisi et confirmer en appuyant sur OK pour retourner au menu principal. - Le SET de programmes sélectionné sera désormais celui prédéfini.

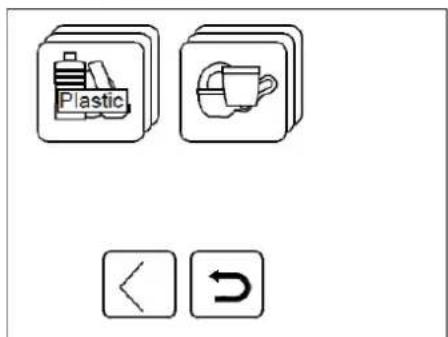

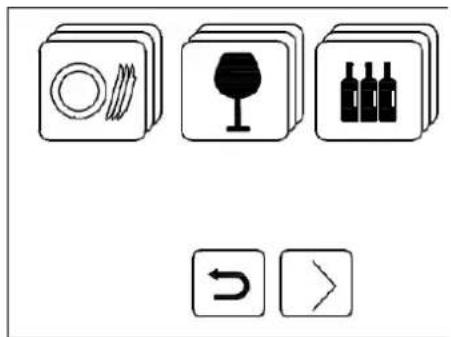

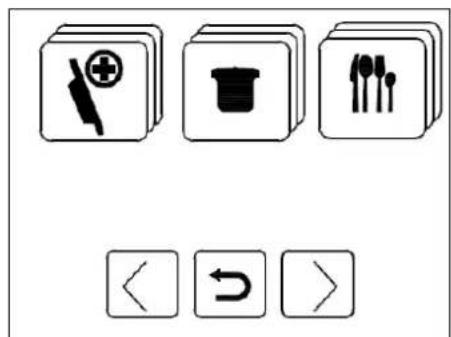

4.4.2 PROG

Page permettant de sélectionner et de remplacer individuellement les programmes du menu, en fonction des exigences.

Utiliser les flèches pour passer d'une page à l'autre et afficher les groupes de programmes selon levaisselle. - Toucher l'icone RETURN pour returner à la première page. - Toucher l'icone souhaitee pour acceder à la liste des programmes.

• Toucher l'icone du programme à définir et appuyer sur OK pour confirmer.
• Le programme sélectionné fera désormais partie du set de programmes prédéfinis.

ASSIETTES	1 P1 NORMAL	2 P2 INTERMÉ-DAIRE	3 P3 INTENSIF	4 DÉLICAT	5 CONTINU	ECO P6 ÉCO
VERRES
	G1 INTENSIF	G2 NORMAL	G3 DÉLICAT	G4 COUPES
BOUTEILLES
	B1 RINÇAGE	B2 LAVAGE	B3 INTENSIF
ASSAINISSEMENT	71c P71C	A030 PA030 SANI A0= 30	A060 PA060 SANI A0= 60	A0 300 PA0300 SANI A0= 300
CASSEROLES	Pt1 NORMAL	Pt2 INTENSIF	Pt3 LONG
COUVERTS
	S1 NORMAL	S2 INTENSIF
PLASTIQUE
	Pp1 VERRES	Pp2 ASSIET-TES
TASSES
	C1 NORMAL	C2 BISTROT	C3 INTENSIF

4.4.3 Personnalisation des programmes de vidange

Il est possible de personnaliser le programme de vidange, en remplaçant celui de défaut, en choisissant parmi les programmes disponibles.

• Accéder au menu des programmes, selon les explications du paragraphe 4.3 Sélection des programmes.
• Appuyer sur l'icone de vidange pour accéder à la liste des programmes vidange disponibles.
• Sélectionner le programme souhaité et confirmer en appuyant sur OK.
• Le programme sélectionné fera désormais partie du set de programmes prédéfinis.

4.5 Préparation du panier

Faire référence à la (Fig. 4) pour un fonctionnement correct du lave-vaisselle, suivre les consignes ci-après :

Utiliser un panier approprié. Le remplir sans le surcharger et sans superposer la vaisselle. Rincer la vaisselle pour éliminer les restes d'aliments de grande dimension. - Introduire les récipients vides avec l'ouverture tournée vers le bas. - Les assiettes et autres pièces de vaisselle similaires (ex.: plats de service) doivent être disposées en position inclinée, avec le dessus ou l'endroit orienté vers le haut. - Disposer les couverts dans le panier à couverts mixtes avec le manche orienté vers le bas. - Ne pas mélanger les couverts en argent et ceux en inox dans le même panier à couverts pour éviter l'argenterie et de probabilité corroder l'acier. - Laver la vaisselle aussitôt après son utilisation pour éviter que des salissures ou restes d'aliments ne s'attachent et durcissent. - Utiliser uniquement de la vaisselle en parfait état et garantie pour le lavage en machine.

Consulter la (fig. 5)

• Pour lancer le programme, appuyer sur le bouton START (2), le bouton deviendra bleu et l'écran affichera les informations relatives à la phase du cycle.
• Une fois le cycle terminé, l'écran affichera le message End et la touche START (2) deviendra verte. Pour un séchage rapide, extraire le panier du lave-vaisselle à la fin du cycle.
• Pour terminer avant le cycle, appuyer de nouveau sur la touche START (2).

4.7 Démarrage automatique du cycle

Consulter la (Fig. 6)

Cette fonction permet de démarrer le cycle sélectionné à la fermeture de la porte (ou du capot) sans toucher aucune touche. Pour activer cette fonction, procéder comme suit :

La lettre A qui s'affiche signale que la fonction est activée.

• Si la fonction n'est pas prévue par défaut, il faut avant tout l'activer dans le menu de configuration. Pour désactiver la fonction, appuyer quelques secondes sur la touche START (4) avec la porte du lave-vaisselle ouverte.

Cette désactivation ne dure que pendant un seul cycle de lavage.

N. B. : après le premier cycle de lavage, le démarrage est automatique sur les versions avec capot : l'activation des cycles suivants a lieu en automatique à la fermeture du capot. Ce mode est signe l'écran par la lecture A.

4.8 Extinction de l'appareil

• Pour eteindre le lave-vaiselle, appuyer sur la touche ON/OFF (1), I'ECRAN affiche l'heure et la dat environ 60 secondes puis il sera verrouillé.

N. B. : Si le lave-vaisseau doit rester allumé avec la porte ouverte pendant plus d'une heure, il s'éteindra automatiquement.

4.9 Vidange de l'appareil

• Il est possible de sélectionner un cycle de vidange et de nettoyage, comme l'indique le paragraphe 4.4.3 Personnelisation des programmes de vidange.
• Accéder au menu des programmes, selon les explications du paragraphe 4.3 Sélection des programmes, sélectionner la vidange et confirmer en appuyant sur OK
• Appuyer sur le bouton START (2) pour démarrer le programme.
• Le lave-vaisselle s'éteindra à la fin du cycle.

4.10 Régénération des résines (*option)

Sur les machines avec adoucisseur intégré, le cycle de régénération des résines se déclenche automatiquement en fonction du réglage de la durée de l'eau ; le programme de lavage en cours ne plus long.

N. b.: ne pas éteindre le lave-vaisselle si un cycle de régénération est en cours

Si le message MANQUE DE SEL s'affiche sur les lave-vaisselles avec adoucisseur, il est nécessaire d'ajouter le sel dans le bac à sel; procéder de la façon suivante :

• Retirer le panier du lave-vaisselle.
• Retirer le filtre intégral (Fig. 7).
• Dévisser le bouchon du bac à sel (Fig. 8).
• Verser environ 700 g de sel régénérant (sel de cuisine sans additifs en grains de 1 ou 2 mm) en utilisant l'entonnoir fourni.
• Refermer énergiquement le bac à sel.
• Le message MANQUE DE SEL disparaîtra au bout de quelques minutes.

4.11 Appareils avec adoucisseur externe

Sur les appareils dotés de l'adoucisseur externe, au bout d'un certain nombre de cycles prédéfinis, l'EC affiche le message SERVICE pour signaler qu'il faut intervenir sur l'adoucisseur externe et effectuer la régénération des résines.

La signalisation peut être réinitialisée à partir du menu 12.

4.12 Fin de service

Au terme de la journée, toujours vidanger la machine selon la procédure expliquée au paragraphe 4.9 Vidange de l'appareil. - Couper l'alimentation électrique du lave-vaisselle au moyen de l'interrupteur général et fermer le robinet extérieur d'alimentation d'eau. Effectuer l'entretien courant et nettoyer la machine comme le décrit le paragraphe CHAP 5 ENTRETIEN. - Si possible, laisser la porte entrouverte pour éviter la formation de mauvaises odeurs à l'intérieur duvaisselle.

CHAPITRE 5 ENTRETIEN

5.1 Consignes générales

Avant d'effectuer toute opération d'entretien, vidanger complètement l'eau, couper le courant et fermer le robinet d'arrivée d'eau.

Ne pas utiliser de jets d'eau sous pression car cela pourrait endommager le système électrique. Laver surfaces extérieures seulement une fois refroidies en utilisant des produits formulés spécifiquement pour l'entretien de l'acier.

Dans le cas de formation possible de glace, vidanger l'eau du ballon et de la pompe de lavage.

5.2 Nettoyage

Pour garantir l'efficacité de fonctionnement du lave-vaiselle, il faut effectuer périodiquement les opérations d'entretien indiquées ci-après. Effectuer également une désinfection périodique en utilisant des produits adaptés et non corrosifs en vente dans le commerce.

5.3 Nettoyage du groupe de filtration

Effectuer cette opération en fin de journée ou en présence de résidus de saletés sur les filtres.

1. Retirer et laver les paniers.
2. Vidanger la cuve en suivant les instructions reportées au paragraphe 4.9 Vidange de l'appareil.
3. Déposer et nettoyer soigneusement tous les filtres du lave-vaisselle.
4. N'utiliser ni produits ni objets abrasifs pour nettoyer la cuve en acier.
5. Bien replacer toutes les pièces à la fin de ces opérations.

5.4 Nettoyage des bras

Les bras d'aspersion se démontent facilement pour permettre le nettoyage périodique des gicleurs et de toutes obstructions et/ou de tous dépôts eventuels.

Procéder comme suit :

• Enlever les bras en devissant la bague de fixation correspondante ou à l'aide de l'éventuel dispositif déblocage rapide.
• Laver chaque pièce sous un jet d'eau courante et nettoyer soigneusement les gicleurs, en utilisant éventuellement un cure-dent ou un petit objet pointu.
• Nettoyer les axes de rotation des bras à l'intérieur de l'appareil ainsi que la zone de sortie de l'eau de lavage et de rincage.
• Remonter les bras, puis contrôler la libre rotation après les avoir repositionnés.

5.5 Doseurs

Pour garantir l'efficacité du lave-vaisselle et l'efficacité du lavage, remplacer régulièrement les tubes à l'intérieur des doseurs de détergent et de produit de rinçage.

La durée des tubes peut varier en fonction des produits chimiques utilisés.

Il est conseillé de vérifier régulièrement les conditions des tubes et de prévoir de les remplacer au moins deux fois par an.

Chapitre 6 autodiagnostic

L'appareil est équipé d'un système d'autodiagnostic en mesure de relever et de signaler différentes anomalies de fonctionnement.

Anomalie		Description et remèdes possibles
Er01		Rinçage non effectué. Le rincege de la vaiselle n'a pas été correctement effectué Vérifier le nettoyage correct des gicleurs de rincege.
Er02		Évacuation des eaux usées manquée. La vidange n'a pas eu lieu ou se fait de anomalale. Vérifier que le tuyau de vidange ne soit pas pié ou écrasé et que le les filtres ne soient pas bouchés. Sur les lave-vaisselle munis d'un trop-plain, avant de démarrer le cycle de vidange.
Er03		Anomalie rétablissement de la température de rincege. Pendant le cycle de le rétablissement de la température du ballon ne s'est pas produit dans les limites temps préétablies. Éteindre et rallumer l'appareil, puis effectuer un nouveau cycle.
SAFE	Er04	Anomalie de replissage d'eau dans la cuve. Contrôler que les raccords d'eau s'realisés de manière correcte et que le robinet d'accue d'eau soit bien ouvert. Si prévu, contrôler la présence du trop-plain. Éteindre et rallumer l'appareil, puis un nouveau remplissage.
Er05		Anomalie thermomètre de la cuve.(Sonde ouverte) L'appareil ne relève pas la valeur de température de la cuve. Éteindre et rallumer l'appareil.
Er06		Anomalie thermomètre de la cuve.(Sonde en court-circuit) L'appareil ne relève pas la valeur de température de la cuve. Éteindre et rallumer l'appareil.
Er07		Anomalie thermomètre du réchauffeur.(Sonde ouverte) L'appareil ne relève pas la valeur de température du réchauffeur. Éteindre et rallumer l'appareil.
Er08		Anomalie thermomètre du réchauffeur.(Sonde en court-circuit) L'appareil ne pas la valeur de température du réchauffeur. Éteindre et rallumer l'appareil.
Er09		Time-out replissage réchauffeur : replissage du réchauffeur échoué. Il est impossible d'effectuer le rincege. Contrôler que le robinet d'accue d'eau soit ouvert Éteindre et rallumer l'appareil, puis effectuer un nouveau cycle.
Er21		Rinçage insuffisant: le rincege n'a pas été effectué selon la bonne quantité. Les gicleurs de rincege sont propres. L'erreur ne bloque pas le lave-vaisselle.
Er22		Anomalie rétablissement de la température de la cuve : Pendant le cycle de la retablissement de la température du ballon ne s'est pas produit dans les limites temps préétablies. Éteindre et rallumer l'appareil, puis effectuer un nouveau cycle.
Er25		Effectuer la régénération extérieure : La quantité de litres programmée pour appareils externes de traitement de l'eau a été atteinte ; l'erreur n'empêche pas le fonctionnement du lave-vaisselle. Le message peut être réinitialisé à partir des paramètres du menu 12.
SAFE	ErSF	Sécurité électromécanique : Les thermostats de sécurité du réchauffeur ou de la sont intervenus, ou bien le pressostat de sécurité de la cuve est intervenu.
	ErSL	Sécurité niveau : Le niveau d'eau dans la cuve n'est pas correct.
	Erb	Température réchauffeur excessive : Le relais/télérupteur de chauffage pourrait se casser
	Ert	Température cuve excessive : Le relais/télérupteur de chauffage pourrait se casser
Anomalie	Description et remèdes possibles
drt	Filtre sale: Le niveau d'eau dans la cuve n'est pas correct du fait que le filtre est sale ou que le trop-plain est mal installé.
ErS1	Erreur sécurité entrée: Erreur irréversible, contacter l'assistance technique.
Er98	Erreur soft start: Erreur du système soft start, contacter l'assistance technique.
NO SALT	Manque de sel régérant: Indique l'absence de sel sur les lave-vaiselle avec adoucisseur.Ajouter du sel.
NO DT	Manque produit de lavage: Ajouter du produit de lavage dans le réservoir.
NO BL	Manque produit de rinceage: Ajouter du produit de rinceage dans le réservoir.
SERV	Demande de maintenance: Intervention de maintenance générale requise, si prédéfinie.
REG ON	Régénération en cours: le cycle de régénération des résines de l'adoucisseur cours.
REG REQ	Demande Régénération: Necessité de lancer la régénération si elle n'est pas automatique.
Er27	Erreur gradient réchauffeur: Le réchauffeur ne fonctionne pas correctement.
Er28	Erreur gradient cuve: La cuve ne chauffe pas correctement.
Er99	Erreur carte auxiliaire: La communication avec la carte auxiliaire ne s'effectue pa correctement.
Er30	Erreur ouverture automatique: Le système d'ouverture des lave-vaiselle à capot avec ouverture automatique ne fonctionne pas correctement.S'assurer que rien ne génie l'ouverture du capot.Si le problème persististe, faire appel à l'assistance technique.
Er31	Erreur fermeture automatique: Le système de fermeture des lave-vaiselle à capot avec ouverture automatique ne fonctionne pas correctement.S'assurer que rien ne génie la fermeture du capot.Si le problème persististe, faire appel à l'assistance technique.
Er33	Osmose à la pression minimum: Vérifier si le robinet de l'eau est ouvert.
Er34	Osmose fuite d'eau: Couper l'alimentation électrique et l'arrivée d'eau du lave-vaiselle puis contacter l'assistance technique.
Er35	Osmose erreur conductibilité: Le système d'osmose ne fonctionne pas correctement contacter l'assistance technique.
Er36	Filtre osmose: Remplacer le filtre osmose, contacter l'assistance technique.
Er37	Timeoutchauffage réchauffeur: L'élement chauffant de l'eau de rinceage ne pas correctement, contacter l'assistance technique.
Er38	Timeoutchauffage cuve: L'élement chauffant de l'eau de lavage ne fonctionne p'correctement, contacter l'assistance technique.
Er39	Pressostat du réchauffeur en panne.
Er40	Pressostat de la cuve en panne.
L'extinction, puis le rallumage de l'appareil immédiatement après, « réinitialise » la signalisation. Si après avoir suivi les indications fournies, le problème se manifeste à nouveau, faire appel au service d'assistance technique autorisé.

Chapitre 7 réglages et paramétrages

La configuration des paramètres ci-après doit être confiée exclusivement à un professionnel qualifié.

Language	Choix de la langue : Possibilité deCHOISIR parmi les langues disponibles ; toucher le correspondant à la langue choisisie et appuyer sur RETURN pour confirmer et quitter.
Set time	Réglage heures et date : Régler l'heure à l'aide des flèches verticales ▲▼ puis menu suivant pour régler la date.
Détergent	Réglage du produit de lavage et du produit de rinceage : il est possible de régier la de produit de lavage et de rinceage en g/l, à l'aide des flèches verticales ▲▼.
Data	Upload Menu : Appuyer sur le bouton, après avoir introduit une clé USB, pour télé les logiciels manquants de mise à jour de l'ÉCRAN.
	Data prog : Appuyer sur le bouton, après avoir introduit une clé USB, pour télé les logiciels de mise à jour de l'ÉCRAN.
	Download Menu : Appuyer sur le bouton, après avoir introduit une clé USB, télécharger la liste de cycles effectués.
Sélectionner le menu SERVICE pour accéder à une autre série de sous-menus.
Mem alarm Mem Prog reset	Mem allarm	Mémoire alarmes : Appuyer sur le bouton pour afficher la chronologie des erreurs qui se sont produites.
	Info	Infos : Appuyer sur le bouton pour afficher les paramètres de réglage du lave-vaiselle.
	Mem Prog	Mémoire Programmes : Appuyer sur le bouton afficher la liste des cycles effectués et leur résultat.
	reset	Appuyer sur le bouton pour rétablier la configuration d'usine.
	Toucher le symbole de la « clé anglaise » pour acceder au menu technique, où il sera possible de vérifier et de modifier certains paramètres.
input outpt state	set menu key	En présence du symbole wi-fi, il est possible d'activer et de désactivé connexion.
		Input outpt state	Ce menu permet d'afficher les informations sur l'état des entrées et des sorties du lave-vaiselle.
		Set menu key	Ce menu permet de modifier certains paramètres fonctionnement. Utiliser les flèches verticales ▲▼ pour saisir le numéro du menu et appuyer sur Login.

Menu 12 : Ce menu permet de modifier les paramètres ci-après :
Language Sélection	de la langue.
Boiler Set	Réglage de la température du réchauffeur pour les programmes. Les versions réchauffeur atmosphérique (pompe de rince) prévoient des paramétrages différents pour chaque programme (PR1 - PR2 - PR3).
Tank Set	Réglage de la température de la cuve pour les programmes. Les versions avec de rince prévoient des paramétrages différents pour chaque programme (PR1 - PR2 - PR3).
ThermoStop	Validation de la fonction ThermoStop qui garantit la bonne température de rince.
Energy Saving	Validation de la fonction Energy Saving qui permet de faire des économies lorsque l'appareil est allumé sans être utilisé.
Manual Detergent	Actionnement manuel du doseur de produit de lavage. En programmant ON, le tuyau d'aspiration se remplit automatiquement. La longueur du tuyau est prédéfinie en fonction du modèle de lave-vaiselle.
Manual Rinse Aid	Actionnement manuel du doseur de produit de rince. En programmant ON, le tuyau d'aspiration se remplit automatiquement. La longueur du tuyau est prédéfinie en fonction du modèle de lave-vaiselle.
Detergent Dose	Réglage du temps de dosage du produit de lavage ou quantité en g/l en fonction modèle.
Rinse Aid Dose	Réglage du temps de dosage du liquide de rince usage ou quantité en g/l en fonction modèle.
Water Hardness Measure Unit	Réglage de l'unité de mesure de la durée de l'eau, F = degrès français, D allemands.
Water Hardness	Définition de la durée de l'eau en entrée, pour les-appareils avec adoucisseurs en fonction de la durée mesurée. Régler en fonction du tableau du chapitre
Manual Rinse Pump	Actionnement manuel de la pompé de rince usage.
Manual Drain	Actionnement manuel de la pompé de vidange.
Autostart Enable	Validation automatique du démarrage automatique.
Service Cycles Counter	Définition et validation du compteur de cycles qui déclenché la signalisation de maintenance Service ; la signalisation peut être réinitialisée en entrant dans les régles à travers le menu 12.
Water Service Set	Définition des litres d'autonomie pour les appareils externes de traitement de l'eau, valeur de réglage de 0 à 12 000 litres, par pas de 200.

Après avoir défini les paramètres choisis, appuyer sur OK pour confirmer et quitter le menu.

7.1 Tableau de dureté de l'eau

Définir le degré de dureté de l'eau d'alimentation dans le menu des réglages en fonction du tableau ci-après

Dureté mesurée dH Durété mesurée dH
°fr dGH	n° °fr dGH n°
0 ÷ 20 0	÷ 11 1 41 ÷ 4	5 23 ÷ 25 6
21 ÷ 25 12	÷ 14 2 46 ÷	50 26 ÷ 28 7
26 ÷ 30 15	÷ 17 3 51 ÷	55 29 ÷ 31 8
31 ÷ 35 17	÷ 20 4 56 ÷	60 31 ÷ 34 9
36 ÷ 40 20	÷ 22 5

Aucun composant de nos appareils n'est soumis à une procédure d'élimination particulière.

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à la santé humaine et atteinte à l’environnement, veuillez séparer ce produit des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat.

Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Recyclables directement	Symboles Obj			Matériau %
	40 FE		Tôle Acier		80
	20 PAP		Emballage carton	PAP
	50 FOR		Paulette bois ISP M15
	05 PP		Parties en plastique	PP, PP+FV
Composés		DEEE	Moteurs	Assemblés	20
			Parties électriques
			Parties électroniques
			Parties en caoutchouc	EPDM

9.1 Utilisation respectueuse de l'environnement

Une utilisation responsable du lave-vaisselle peut contribuer à améliorer l'impact sur l'environnement, ennant quotidiennement de bonnes habitudes :

• Ne laver que des paniers pleins.
• Éteindre le lave-vaisselle lorsque celui-ci n'est pas utilisé. Laisser la porte du lave-vaisselle fermée lorsque celui-ci se trouve en mode veille (stand by). Utiliser des programmes adaptations au degré de saleté de la vaisse.
• Alimenter le lave-vaisselle en eau chaude, si rechauffée au gaz. S'assurer que les eaux usées du lave-vaisselle finissent dans un réseau d'évacuation approprié.
• Ne pas dépasser les doses de détergents conseillées.
