BEDIENUNGSANLEITUNG Toptech 46 Colged

BEDIENUNG SANLEITUNG DER GESCHIRRSPÜLMASCHINE

ORIGINALANLEITUNG

INHALTSVERZEICHNIS

KAP. 1 RISIKEN UND WICHTIGE WARNHINWEISE

1.1 NORMALE BETRIEBSBEDINGUNGEN 3

KAP. 2 VORWORT 3

2.1 HINWEISE 3
2.2 GARANTIE 3
2.3 LAGERUNG 3

KAP. 3 INSTALLATION 4

3.1 AUSPACKEN 4
3.2 AUFSTELLUNG 4
3.3 ELEKTRISCHER ANSCHLUSS 4
3.4 WASSERANSCHLUSS 5
3.5 ABLAUFANSCHLUSS 6
3.6 KLARSPULMITTEL UND REINIGER 6

KAP. 4 GEBRAUCH DER MASCHINE

4.1 BEDIENFELD 7
4.2 EINSCHALTEN 7
4.3 AUSWAHL DER PROGRAMME 8
4.4 ANPASSUNG DES PROGRAMMWAHL-MENUS 8

4.4.1 PRE SET 9
4.4.2 PROG 9
4.4.3 Anpassung der Wasserablauf-Programme 11

4.5 BELADEN DES GESCHIRRKORBS 11
4.6 PROGRAMMSTART 11
4.7 AUTOMATISCHER PROGRAMMSTART 12
4.8 AUSSCHALTEN DES GERÄTS 12
4.9ENTLEEREN DES GERATS 12
4.10 REGENERIERUNG DER IONENAUSTAUSCHER-HARZE (*OPTIONAL) 12
4.11 GERÄTE MIT EXTERNEM WASSERENTHÄRTER 13
4.12 BETRIEBSENDE 13

KAP. 5 WARTUNG 14

5.1 GRUNDREGELN 14
5.2 REINIGUNG 14
5.3 REINIGUNG DER FILTERGRUPPE 14
5.4 REINIGUNG DER SPULARME 14
5.5 DOSIERGERATE 14

KAP. 6 SELBSTDIAGNOSE 15

KAP. 7 REGULIERUNGEN UND EINSTELLUNGEN 18

7.1 WASSERHARTE-TABELLE 20

KAP. 8 ENTSORGUNG 21

KAP. 9 UMWELT 21

9.1 UMWELTSCHONENDER GEBRAUCH 21

Alle Rechte am geistigen Eigentum these Dokuments bleiben vorbehalten; die Wiedergabe oder Verbra der darin enthaltenen Informationen ohne vorherige schriftliche Genehmigung des Herstellers ist nicht ge

Hinweis: Der Hersteller besteht sich das Recht vor, ohne Vorankündigung nach eigenen Ermessen elektrische, technische oder optische Merkmale dieser Spülmaschine zu ändern oder Komponenten des Geräts zu ersetzen, um auch weiterhin ein zuverlässiges, langlebiges und technisch fortschrittliches Produkt anbieten zu konnen.

KAP. 1 RISIKEN UND WICHTIGE WARNHINWEISE

Lesen Sie die Betriebsanleitung vor der Inbetriebnahme des Geräts aufmerksam durch. Sie enthalt wichtige Hinweise und Sicherheitsanweisungen für Installation, Gebrauch und Wartung. Die Nichtbeachtung der Hinweise in den beigefugten Unterlagen kann die Sicherheit des Geräts beeinträchtigen und zum sofortigen Verlust des Garantieanspruchs führen.

• Dieses Gerät ist nur für den Gebrauch vorgesehen, für den es ausdrücklich entwickelt wurde. Jeder sonst Gebrauch ist nicht bestimmungsgemäß und darauf gefährlich.
• Das Installations-Fachpersonal ist angehalten, den Benutzer auf angemessene Weise über die Bedienung der Geräts und eventuell zu beachtende Sicherheitsmaßnahmen, auch mit praktischen Vorführungen, zu unterrichten.
• Alle Arbeiten an der Maschine, auch bei Störung bzw. Ausfall, müssen vom Hersteller oder einem autorisi Kundendienstzentrum bzw. von Fachpersonal vorgenommen werden. Dabei)dufen ausschließlich Originalersatzteile verwendet werden.
• Vor Wartungsarbeiten, Reparaturen und Reinigung die Maschine stets vom Stromnetz und vom Wasseranschluss trennen.
  Die Maschine darf NICHT von ungeschultem Personal benutzt werden.
• Dieses Gerätarf nur dann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelnder Erfahrung bzw. mangelnden Kenntnissen verwendet werden, wenn sie beaufsichtigt werden oder in die sichere Bedienung des Geräts eingewiesen wurden.
• Kinder nicht mit dem Gerät speilen halten.
  Die Reinigung und Pflege durch den Benutzer darf nicht von Kindern ausgeführrt werden, es sei dess werden beaufsichtigt.
• Bei Nichtbenutzung darauf die Maschine NICT unter Spannung bleiben.
• Falls an der Maschine kein Stecker und keine andere Vorkehrung vorhanden ist, um sie vollständig vom Stromnetz zu trennen und alle Kontakte zu unterbrechen, müssen die erforderlichen Trennvorrichtungen vorschrifsmäßig im Versorgungsnetz installiert werden.
• Ein beschädigtes Netzkabel muss durch den Hersteller oder dessen Kundendienst bzw. auf jeder Fall durch eine Elektrofachkraft ausgewechselt werden, um jedem Risiko auszuschreiben.
  Die mit dem Symbol 5021 nach IEC-Norm 60417 gekennzeichene Schraube am Gerädient zum Anschluss an den Schutzpotenzialausgleich.
• Solange der Spülzyklus lauft, die Gerätetür KEINESFALLS - auch nicht kurz - öffnen.
  Die Maschine KEINESFALLS ohne die vom Hersteller vorgesehenen Schutzvorrichtungen benutzen.
  In der Maschine NIEMALS Gegenstände spulen, die nicht spulmaschinenfest sind, aufgrund ihrer Form oder Abmessungen nicht in der Spulmaschine gereinigt werden dürfen oder nicht in einwandfreiem Zustand sin
  Das Gerat oder Gerateteile NIEMALS als Leiter oder Halt fur Personen, Sachen oder Tiere verwenden.
  Die geoffnete Klappe eines Frontlader-Geschirrpulers NIEMALS überlasten. Die Klappe ist so ausgelegt, dass sie nur den mit Geschirr beladenen Korb aushalt.
• NIEMALS die nachten Höhe in die Spüllauge tauchen.
  Die Maschine nach der Installation NIEMALS kippen.
• Im Fall einer Störung oder einer Leckage(sofort die Stromzufuhr unterbrechen und den Wasserzulaufhahn schlieben.
  Die Spulmaschine nicht in der Nähe von Wärmequellen über 50 °C aufstellen.
  Die Spulmaschine NIEMALS der Witterung aussetzen (Regen, Sonne, usw.).
  Die Spulmaschine darf ohne geeignete Schutzabdeckungen nicht in Außenbereichen installiert werden.
• Kein Spülprogramm ohne den Überlauf starten (sofern vorgesehen).
• Keine magnetische Gegenstände in die Höhe der Maschine bringen.
  Die Oberseite der Maschine nicht als Ablage benutzen.
• Der Installateur muss die vorschrifsmäßige Erdung überprüfen.
• Nach erfolgter Prüfung muss der Installateur eine schriftliche Erklärung ausstellen und bestätigen, dass die Installation und die Abnahmeprüfung ordnungsgemäß und fachgerecht nach den gesetzlichen Bestimmungen ausgeführten wurden.
  Die Position einzeln der Geräteile Nicht verändern und keine Eingriffe daran vornehmen, da hierdurch die Sicherheit des Gerätes beeinträchtigt werden konnte.

Schaldruckpegel gemäß EN ISO 4871:

LpA max. = 55 db Kpa = 2,5 db für Einbaumaschinen
LpA max. = 65 db Kpa = 2,5 db für Durchschubspulmaschinen
LpA max. = 76 db Kpa = 1,5 db für Gerätespulmaschinen.

Max. Temperatur des Leitungswassers: 50~^ C
Max. Druck des Leitungswassers: 4 bar (400 kPa).
- Das Gerät ist für einen permanenten Anschluss an das Trinkwassernet vorgesehen.
- Das Gerätarf nicht mit Hochdruck- oder Dampfreinigern gereinigt werden.
Max. Höhe des Ablaufs:

Bodenhöhe bei Ausführungen mit Überlauf.
- Max. Höhe 1 m bei Ausführungen mit Ablaufpumper.

1.1 Normale Betriebsbedingungen

Umgebungstemperatur:

40^ max. 1 / 4^ min (Mittelwert 30^ )

Höhe: Bis 2000 m ü. NN

Relative Feuchtigkeit:

Max. 30% bei 40^ / .90% bei 20^

KAP. 2 VORWORT

2.1 Hinweise

Die gesamte Dokumentation sorgfältig in der Höhe des Geräts aufbewahren. Sie muss den Servicetechniken und dem Bedienpersonal ausgehändigt und an einem sicheren Ort sorgfältig aufbewahrt werden. Bei Bedarf sind Kopien anzufertigen, die ein früfiges Nachschlagen erlauben.

Das Bedienpersonal muss diese Bedienungsanleitung gelesen, verstanden und verinnerlicht haben, bevor es irgendwelche Eingriffe an der Maschine vornimmt.

Die Maschine ist ausschließlich für das gewerbliche Geschirrspullen in Gemeinschaftsküchen vorgesehen, d. I die Installation, der Betrieb und die Wartung erfolgen durch ausgebildedes Fachpersonal, das sich an die Herstelleranweisungen halten muss.

2.2 Garantie

Der Hersteller übernimmt keinerlei Haftung für Sach- oder Personenschäden, die aus der Nichtbeachtung der erteilten Anweisungen oder einem unsachgemäßigen Gebrauch der Maschine entstehen.

Die Nichtbeachtung der Hinweise in den beigefugten Unterlagen kann die Sicherheit des Geräts beeinträchtigen und zum sofortigen Verlust des Garantieanspruchs führen.

Die Ausführung von Installations- und Reparaturarbeiten durch nicht autorisiertes Personal und die Verwendu von Nicht-Original-Ersatzteilen führen zum sofortigen Verlust des Garantieanspruchs.

2.3 Lagerung

Transport und Lagerung: Zwischen -10 °C und 55 °C mit Spitzenwerten bis 70 °C (max. 24 Stunden).

KAP. 3 INSTALLATION

Eine sachgerechte Installation ist grundlegende Voraussetzung für einen einwandfrei Betrieb der Maschine. Einige für die Installation der Maschine bestehtigten Angaben befinden sich auf dem Typenschild an der recht Maschinenseite, eine Kopie ist auf dem Deckblatt dieser Bedienungsanleitung wiedergegeben.

Die Installationarf ausschließlich von qualifiziertem und autorisiertem Fachpersonal vorgenommen werden.

3.1 Auspacken

Die Verpackung auf Schäden überprüfen. Eventuell bemerkte Schäden auf dem Liefererschein vermerken. Nach dem Entfernen der Verpackung sicherstellen, dass das Gerät in einwandfreiem Zustand ist. Eventuelle Schäd soll dem Vertragshandler per Fax oder Einschreiben mit Rückantwort und dem Transportunternehmen melden. Wenn die Schäden die Maschinensicherheit beeinträchtigen, die Maschine bis zum Eingriff eines Fachtechnikers nicht installieren und/oder benutzen.

Die Bestandteile der Verpackung (Plastikbeutel, Styropor, Nagel usw. ...) von Kindern und Haustieren fernhalten, da sie eine Gefahrenquelle darstellen können.

3.2 Aufstellung

• Prüfen, ob sich im Installationsbereich Gegenstände oder Materialien befinden, die vom Wasserdampf, der während des Betriebs aus der Maschine austreten kann, beschädigt werden können, bzw. ob diese ausreichend geschützt sind.
• Vor dem Versetzen des Geschirrspulers in seine Aufstellungsposition die elektrische Anlage sowie die Wasserzulauf- und Wasserablaufanschluss vorbereiten.
• Bei Einbau von Maschinen mit Seitenwänden ohne Wärmedämmung mindestens 10 mm Abstand zwischen den Gerätewänden und den angrenzenden Oberflächen einhalten.
• Der Fußboden oder die Einbauöffnung müssen für das Gesamtgewicht des Geschirrspulers ausgelegt sein.
• Für maximale Standsicherheit die Maschine auf die vier Stellfüsse stellen und nivellieren.
• Dieses Gerät ist nur für den Festanschluss geeignet. Andere Installationslösungen müssen mit dem Hersteller vereinbart und von diesen gemehmt werden.
  Vor dem ersten Gebrauch des Geschirrspulers die Schutzfolie vom Gehäuse abziehen.

3.3 Elektrischer Anschluss

• Es muss ein allpoliger Hauptschalter vorhanden sein, der alle Kontakte einschließlich des Nulleiters jeweils in einem Abstand von mindestens 3 mm trennt und als thermisch-magnetischer Schutzschalter oder mit Schmelzsicherungen ausgeführt ist. Stromfestigkeit und Auslösestromstarke müssen entsprechend der auf dem Typenschild angegebenen Leistungsaufnahme bemessen bzw. eingestellt werden.
• Der Hauptschalter muss in der Stromleitung am Aufstellungsort installiert sein und damit jeweils nur ein Gerät schalten.
• Spannung und Frequenz des Stromnetzes müssen mit den Angaben auf dem Typenschild übereinstimmen.

• Für die Sicherheit des Bedieners sowie die Gerätesicherheit muss entsprechend den geltenden Schutzvorschriften eine wirkungsvolle Erdung vorgesehen werden.

• Das vorliegende Gerät entspricht der Richtlinie DIN EN/IEC 61000-3-11, sofern die Systemimpedanz Schnittstelle zwischen Hausanschluss und Stromnetz kleiner oder gleichZ Der Installateur oder Benutzer des Geräts muss sicherstellen, dass das Gerät ausschließlich an ein Stromnetz angeschlossen wird, dess Systemimpedanz Zsys kleiner oder gleich max ist.

	Zmax
Gerätespülmaschine	0,21 Ω
Durchschnittspülmaschine	0,24 Ω
Einbaspülmaschine	0,41 Ω

• Als Anschlusskabel ausschließlich Kabel des Typs H07RN-F mit einer Stromfestigkeit im Intervallbetrieb von 60^ am Leiter verwenden:

Maschine mit Drehstromanschluss

-5x2,5 mbis 20A
-5x4mbis30A
-5x6 mrbis 38 A
-5x10mbis54A

Maschinen mit Einphasen-Wechselstromanschluss

-3x1,5 mbs 16A
-3x2,5mbis 25A

• Das Anschlusskabel darf bei Betrieb oder Wartung des Geräts nicht unter Zug gesetzt oder gequetscht w
• Das Gerät muss in einen Schutzpotenzialausgleich eingebunden werden. Der Anschluss erfolgt über die Schraube mit dem Symbol 5021 nach IEC 60417.
• Der Querschnitt des Potenzialausgleichslieiters muss 10 mibetragen.
• Beachten Sie die auf dem Schaltplan angegebene Polarität.
• Für weitere Informationen siehe den Schaltplan.

Verwenden Sie keine Adapter, Mehrfachsteckdosen, Kabel mit unzureichendem Querschnitt oder mit Verlängerungsanschlüssen, die nicht den geltenden Normen für Elektroinstallationen entsprechen.

3.4 Wasseranschluss

Das Gerät wird mit einem Schlauch an das Trinkwassernetz angeschlossen. Zwischen dem Wasseranschluss und dem Magnetventil im Gerät muss ein Absperrventil angebracht werden. Das Absperrventil muss sich in der Höhe des Gerätes befinden.

• Wasserversorgung, Temperatur und Druck müssen mit den Angaben auf dem Typenschild der Maschine übereinstimmen.
• Der Volumenstrom des Wasserzulaufsarf nicht weniger als 20 l/min betragen.

• Für eine Wasserhärte über 14^ f (8^ dH) wird die Verwendung des Maschinenmodells mit eingebautem Wasserenthärter empfohlen. Bei einer Wasserhärte über 35^ f (19,5^ dH) muss ein externer Wasserenthärter vor dem Magnetventil installment werden.

• Für Maschinen ohne Wasserenthärter empfehlen wir bei einer Wasserhärte über 14 f (8 dH) die Installat eines externen Wasserenthärters vor dem Magnetventil.;

• Eine hohe elektrische Leitfähigkeit des Wassers weist auf eine sehr hohe Koncentration an gelösten Mineralstoffen hin; in diesen Fall empfehlen wir die Installation einer Entmineralisierungsanlage.
• Maschinen, die mit entmineralisiertem Wasser oder Wasser mit einer hohen Natriumchlorid-Konzentration betreiben werden sollen, müssen separat bestellt werden, da für ihren Bau spezielle Materialien erforderlich sind.
• Maschinen, die mit Wärmerückgewinnern mit Kupferrohren ausgestattet sind,)dürfen nicht mit entmineralisiertem Wasser betrieben werden. Bestellen Sie in diesen Fällen die Ausführung mit Wärmetauscher mit Edelstahlrohren.

3.5 Ablaufanschluss

Freier Ablauf

• Die Ablaufleitung muss einen Schacht mit frei zugänglichem Siphon enthalten, der für den Volumenstrom des mit der Maschine mitgelieferten Abflussrohrs ausgelegt ist. Das Abflussrohr muss ohne Ziehen, Biegen, Drücken, Quetschen oder sonstigen Einwirkungen zum Schacht geführt werden.
• Der Wasserablauf aus dem Spülraum erfolgt mittels Schwerkraft, d. h. der Ablauf muss sich in auf einer Höhe unterhalb des Maschinenbodens befinden.

Mit Ablaufpumpe (auf Anfrage erhältlich)

• Falls sich der Ablauf nicht auf einer Höher unterhalb des Maschinenbodens befindet, kann ein Modell mit Ablaufpumpe verwendet werden (auf Anfrage erhältlich).
• In diesen Fall beträgt die maximal zulässige Höhe des Ablaufs 1 Meter.
• Es ist stets zu prufen, ob der Ablauf korrekt Funktioniert und nicht verstop ist.
• Alle anderen Lösungen müssen vorher mit dem Hersteller abgesprochen und von diesen genehmigt werden.

3.6 Klarspulmittel und Reiniger

Die Dosierung von Klarspulmittel und Reiniger erfolgt - sofern vom Modell vorgesehen - durch die seriennmig in der Maschine eingebaute Dosiereinrichtung.
Die Dosiermenge wird abhängig von der Wasserhärte vom Installeur bestimmt, der auch die Einstellung der Dosiergeräte vornimmt.
Vor der Einstellung die Zulaufschlauche der Dosiergeräte mit dem entsprechenden Produkt fullen.
Die Einstellung erfolgt mit den entsprachenden Stellschrauben oder direkt am Bedienfeld (sofern vorgesehen).
- Der Füllstand im Behälter muss für die Ansaugung ausreichend sein. Er darf nie bis auf den Behälterboden absinken und auch nicht mit korrosiven oder verunreinigten Produkten aufgefüllt werden.

KEINESFALLS CHLOR- oder HYPOCHLORITHTIGE Reiniger verwenden.

Die Installation einer automatischen Reinigerdosiereinrichtung wird stets empfohlen.

KAP. 4 GEBRAUCH DER MASCHINE
4.1 Bedienfeld

Tasten* Farben der Betriebszustände
1 Taste EIN/AUS Weiß
2 Taste START		GELBGerät nichtbetriebsbereit	GRUNGerät betriebsbereit	BLAUSpülzyklus aktiv	ROTFehler

• siehe (Abb. 1) und (Abb. 2).

Info- und Hinweisssymbole*
Ø	Allgemeiner Hinweis, zur Anzeige des Hinweistextes das Symbol antippen.	II	Pause
X	Zu weniger Salz.		WLAN verbunden; falls durchgestruchen nicht aktiviert.
/ /	Zu weniger Reiniger.		Geschirrkorb laden.
	Zu weniger Klarspülmittel.		Wasser einfllen.
	Wartung erforderlich; zur Anzeige der Meldung das Symbol antippen.		Störung; zur Anzeige des Störungstyps das Symbol antippen.
A	Automatischer Start; falls durchgestruften, nicht aktiviert.		Displaysperre aktiviert oder deaktiviert.

siehe (Abb. 2)

Anzeige der Zyklusschritte
			END
Spüssen	Wasserablauf	Klarsprüten Programmende

4.2 Einsatzen

Siehe (Abb. 3)

Den Hauptschalter einschalten.
Den Hauptwasserhahn Offnen.
- Auf dem Display werden Angaben zur Software der Geschirrspulmaschine angezeigt, nach dem Selftest verloßt das Display.
Die Taste EIN/AUS (1) leuchtet mit geringer Lichtstärke weiter zur Anzeige, dass sich die Maschine im Standby Modus befindet.

Das Display hat eine Sicherheitsspere, die automatisch nach 60 Sekunden aktiviert wird. Zum Entsperren auf das Display tippen und eine Wischgeste mit dem Finger ausführten, um das Vorhängeschloss-Symbol von

geschlossen in offen zuändern.

Die ordnungsgemäß Position von Spularmen und Filtern kontrollieren.

• Den Füllstand von Reiniger und Klarspulmittel in den Vorratsbehältern kontrollieren.
• Das Display bei Bedarf entsperren, dazu mit einer Wischgeste das Vorhängeschloss-Symbol von geschloss in offenändern.
  Die Taste EIN/AUS (1) anhaltend drücken, um die Maschine einzuschalten. Die Helligkeit der Taste erhöht sich.
• Auf dem DISPLAY werden verschiedene Angaben, das gewählte Programm, die Temperaturen von Spülraum und Boiler sowie der Gerätestatus angezeigt.
  Die Angaben Boiler und Tank und die Taste START (2) in Grun zeigen an, dass die Geschirrspulmaschine betriebsbereit ist.
• Beim Einsatzen ist das letzte vor dem Ausschalten verwendete Programm eingestellt.

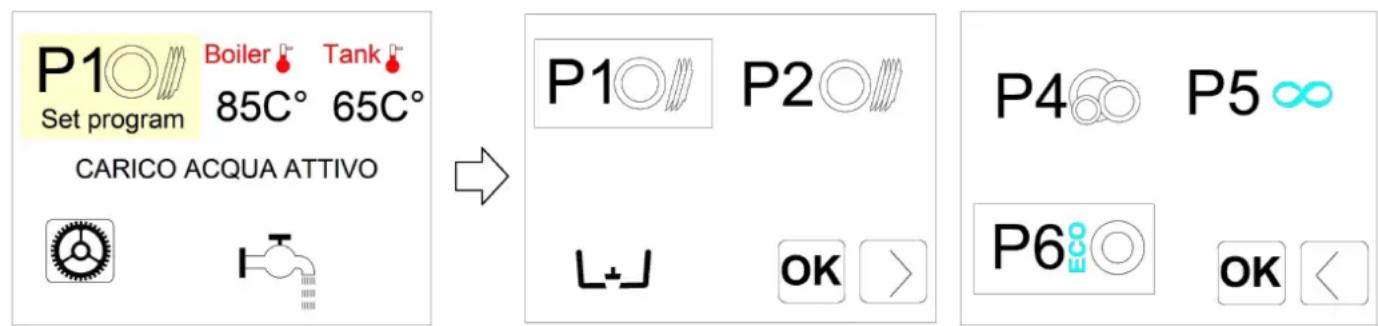

4.3 Auswahl der Programme

• Durch Antippen des Symbols SET PROGRAM auf dem Display rufen Sie das Programm-MENU auf:

• Das Menu enthalt 5 voreingestellte Programme zur Auswahl sowie das Wasserablauf-Programm.
• Mit der Pfeiltaste unter rechts wechseln Sie zwischen den beiden Menüseiten.
• Wahlen Sie das gewünschte Programm und bestätigten Sie die Auswahl mit OK; danach ist das gewählte Programm aktiviert.

4.4 Anpassung des Programmwahl-Menüs

Sie können das Programmwahl-MENU individuell anpassen, indem Sie ein Programm oder mehrere der verfügbaren Programme ersetzen.

• Rufen Sie das Programmwahl-Menu wie in Abschnitt 4.3 Auswahl der Programme beschrieben auf.
• Durch längeres Drucken auf das Programm, das Sie ersetzen möchten, rufen Sie das Konfigurations-Menu auf.
• In diesen Menu können Sie das gesamte Programm-SET oder ein einzelnes Programm ersetzen.

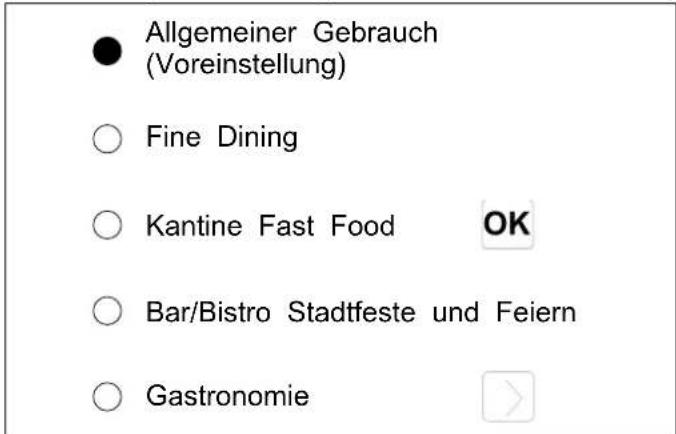

4.4.1 PRE SET

Hier konnen Sie passend zum Einsatz der Maschine ein SET voreingestellter Programme wahlen.

• Mit der Pfeiltaste unter rechts wechseln Sie zwischen den Menüseiten.
• Wahlen Sie das SET, das Sie verwenden möchten, und bestätigten Sie die Auswahl mit OK, um zum Hauptmenu zurückzugehen.
• Das ausgewählte Programm-SET ist hiernach die Voreinstellung.

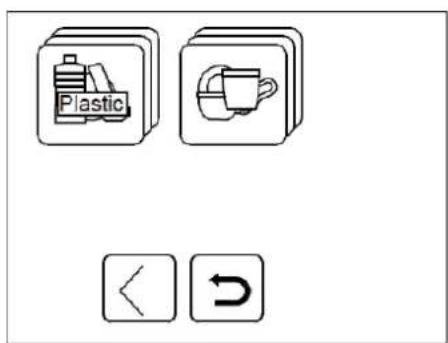

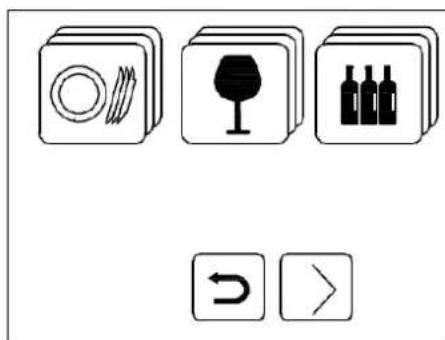

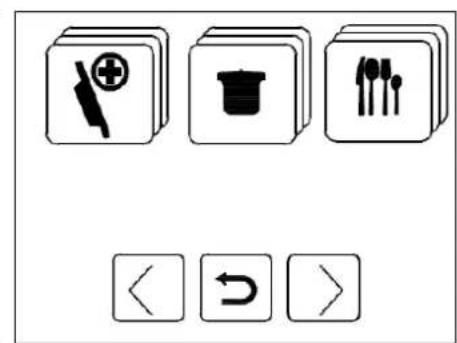

4.4.2 PROG

Hier konnen Sie nach Bedarf einzeln Programme des Menus auswahlen und austauschen.

• Verwenden Sie die Pfeiltasten, um zwischen den zwei Menüseiten zu wechseln und die Programmgruppen die einzelnen Geschirrarten aufzurufen.
• Tippen Sie auf das Symbol RETURN, um zur Anfangsseite zusückzugehen.
• Tippen Sie auf das gewündchte Symbol, um die Liste der Programme aufzurufen.

Tippen Sie auf das Symbol des Programms, das Sie einstellen möchten, und drucken Sie zur Bestätigung OK.
- Das ausgewählte Programm ist hiernach im SET der voreingestelltten Programme enthalten.

TELLER	1 P1 STANDARD	2 P2 MITTEL	3 P3 INTENSIV	4 P4 SCHO- NEND	5 P5 KONTINU- IERLICH	6 ECO
GLASER
	G1 INTENSIV	G2 STANDARD	G3 SCHO- NEND	G4 SPEISEEIS
FLASCHEN
	B1 KLARSPÜ- LEN	B2 SPÜLEN	B3 INTENSIV
DESINFektIONSZYKLEN	71c P71C	AO30 PA030 SANI A0 = 30	AO60 PA060 SANI A0 = 60	AO 300 PA0300 SANI A0 = 300
TÖPFPE
	Pt1 STANDARD	Pt2 INTENSIV	Pt3 LANG
BESTOCK
	S1 STANDARD	S2 INTENSIV
KUNSTSTOFF
	Pp1 GLASER	Pp2 TELLER
TASSEN
	C1 STANDARD	C2 BISTRO	C3 INTENSIV

4.4.3 Anpassung der Wasserablauf-Programme

Sie können das voreingestelle Wasserablauf-Programm durch ein anderes verfügbares Programm ersetzen.

• Rufen Sie das Programmwahl-Menu wie in Abschnitt 4.3 Auswahl der Programme beschrieben auf.
• Durch längeres Drucken des Wasserablauf-Symbols rufen Sie die Liste deverfügbaren Wasserablauf-Programme auf.
• Wahlen Sie das gewünschte Programm und bestätigten Sie die Auswahl n OK.
• Das ausgewählte Programm ist hiernach im SET der voreingestelltener Programme enthalten.

WASSERABLAUF SELBSTREINIGUNG WASSERWECHSEL INTENSIVE REINIGUNG

4.5 Beladen des Geschirrkorbs

Unter Bezugnahme auf (Abb. 4) müssen die folgenden Hinweise für einen einwandfreiien Betrieb des Geräts beachtet werden:

• Verwenden Sie einen passenden Geschirrkorb; beladen Sieihn nicht zu voll und stapeln Sie die Geschirrt nicht übereinander.
• Spülen Sie das Geschirr vor, um grobe Speiserückstände zu entfern.
• Setzen Sie leere Behalter mit der Öffnung nach unten ein.
• Stellen Sie Teller und flaches Geschirr schrag mit nach oben geneigter Innenfläche in den Tellerkorb.
• Besteck sollte mit dem Griff nach unten in den Besteckkocher gestellt werden.
  Räumen Sie Silber- und Edelstahlbesteck nicht in denselben Besteckkorb ein, um zu verhindern, dass das Silber anläuft und der Edelstahl Rostflecken besteht.
• Das Spülgut sollte möglichst(sofort nach dem Gebrauch gespüt werden, damit die Rückstände nicht antrou und anhaften.
• Spülen Sie nur bruchfestes und spülmaschinengeeignetes Geschirr in der Maschine.

4.6 Programmstart

Siehe (Abb.5)

• Um das Programm zu starten, drücken Sie auf die Taste START (2). Die Taste leuchtet danach blau und auf dem Display werden die Angaben zum Programmschritt angezeigt.
• Nach Beendigung des Spulprogramms wird auf dem Display das Kurzwort End angezeigt und die Taste START (2) leuchtet grün.
• Das Geschirr trocknet Schneller, wenn Sie den Geschirrkorb direkt nach Spülgang aus dem Gerät herausnehmen.
  Um ein Spulprogramm vorzeitig zu unterbrechen, drücken Sie auf die Taste START (2).

4.7 Automatischer Programmstart

Siehe (Abb. 6)

Mit dieser Funktion wird das gewählte Programm ohne Tastenbetätigung direkt beim Schlieben der Geräte (oder der Haube) gestartet. Sie aktivieren Sie die Funktion:

Wenn die Funktion aktiv ist, erscheint auf dem Display der Buchstabe A.

• Falls die Funktion nicht standardmäßig vorgesehen ist, muss sie zuvor im Einstellungsmenu aktiviert werden.
  Um die Funktion zu deaktivieren, die Taste START (4) bei geöffneter Gerätetür einige Sekunden lang gedrück halten.

Die Deaktivierung bleibt nur für ein Spülprogramm aktiv.

Hinweis: Durchschubspulmaschinen schalten nach dem ersten Spülgang selbstätig auf Automatikstart, d. h., das Programm starten automatisch, sobald die Haube geschlossen wird. Diese Betriebsmodus wird am Display durch die Angabe A angezeigt.

4.8 Ausschalten des Geräts

• Um die Maschine auszuschalten, drücken Sie die Taste EIN/AUS (1). Auf dem Display werden ca. 60 Se lang die Uhrzeit und das Datum angezeigt und danach wird die Displaysperre aktiviert.

Hinweis: Falls die Tur bei eingeschalteten Gerät länger als eine Stunde offen steht, schaltet sich das Gerät selbstfällig aus.

4.9 Entleeren des Geräts

• Sie können einen Wasserablauf- und Reinigungszyklus wahren, gehen Sie dazu wie in Abschnitt 4.4.3 Anpassung der Wasserablauf-Programme beschreiben vor.
• Rufen Sie das Programmwahl-Menu wie in Abschnitt 4.3 Auswahl der Programme beschrieben auf, wahlen Sie den Wasserablauf und bestätigten Sie die Auswahl mit OK
• Starten Sie das Programm durch Drucken der Taste START (2).
• Nach dem Programmende schaltet sich das Gerät selbstätig aus.

4.10 Regenerierung der lonenaustauscher-Harze (* optional)

Bei Maschinen mit eingebautem Wasserenthärter wird die Regenerierung der lonenaustauscher automatisch i Funktion der eingestellen Wasserhärte aktiviert. Das laufende Spulprogramm kann dadurch länger dauern.

Hinweis: Schalten Sie die Geschirrspulmaschine während der Regenerierung nicht aus.

Wenn an Geschirrspulern mit Wasserenthärter die Meldung ZU WENIG SALZ erscheint, muss der Salzbehälter aufgefüllt werden. Vorgehensweise:

• Ziehen Sie den Geschirrkorb aus dem Gerät hersaus.
• Nehmen Sie den eingebauten Filter (Abb. 7) hersus.
• Schrauben Sie den Deckel des Salzbehalters (Abb. 8) ab.
• Füllen Sie etwa 700g Regeneriersalz (Kochsalz ohne Zusatzstoffe; Körnung 1 - 2 mm) mit dem beigeste Trichter in den Behälter ein.
• Verschließen Sie den Behälter wieder fest.
  Die Meldung ZU WENIG SALZ erlischt nach einigen Minuten.

4.11 Geräte mit externem Wasserenthärter

Bei Geräten mit externem Wasserenthärter erscheint nach einer bestimmten Anzahl von Spülgängen die Anzeige SERVICE und weist daraufhin, dass die Austauscherharze des externen Wasserenthärters regeneriert werden müssen.

Die Meldung kann in Menu 12 quittiert werden.

4.12 Betriebsende

Die Maschine am Ende des Arbeitsstages grundsätzlich wie im Abschnitt 4.9 Entleeren des Geräts beschrieben entleeren.
Die Stromversorgung mit dem Hauptschalter ausschalten und den externen Wasserzulaufhahn zudrehen.
Die planmäßigen Wartungsarbeiten durchfuhren und die Maschine wie im Abschnitt KAP. 5 WARTUNG beschreiben reinigen.
Die Tuf der Gchirrspulmaschine morglichst leicht geoffnet lassen, um das Entstehen unangenehmer Geru im Inneren zu vermeiden.

Vor allen Wartungsarbeiten immer erst das Wasser vollständig ablassen, die Stromversorgung trennen und das externe Wasserventil schreiben.

Keinen Druckwasserstrahl benutzen, da dieser die elektrische Anlage beschädigen konnte. Die Außenflächen erst im abgekühten Zustand mit speziellen Edelstahl-Pflegeprodukten reinigen.

Bei Vereisungsgefahr das Wasser aus dem Boiler und der Spulpumpe ablassen.

5.2 Reinigung

Zur Gewährleistung der Funktionstüchtigkeit der Maschine mussen regelmäßig die nachstehenden Wartungsarbeiten ausgeführten werden. Das Gerät muss außer dem regelmäßig mit geeigneten, nicht korrosiven handelsüblichen Produkten desinfiziert werden.

5.3 Reinigung der Filtergruppe

These arbeit am Ende des Tages ausfuhren, oder wenn man Schmutzrückstände an den Filtern bemerkt:

1. Die Körbe entfernen und reinigen.
2. Den Spülraum entsprechend den Anweisungen im Abschnitt 4.9 Entleeren des Geräts entleeren.
3. Sämtliche Filter aus der Spülmaschinenehmen und sorgfällig reinigen.
4. Zur Reinigung des Stahl-Spulraums keine scheuernden Produkte oder Gegenstände benutzen.
5. Nach den oben genommen Arbeiten alle Komponenten wieder vorschrifsgemäß einsetzen.

5.4 Reinigung der Spularme

Die Spül- und Klarspūlarme können leicht herausgenommen werden, um die regelmäßige Reinigung der Düse zu erhögbaren und eventuellen Verstopfungen und/oder Ablagerungen vorzubeugen.

Vorgehensweise:

• Um die Spularme abzunehmen, die Befestigungsmutter oder den Schnellverschluss losen (falls vorgesehen
• Alle Teile unter fliebendem Wasser waschen, die Dusen sorgfältig reinigen, damit eventuell einen Zahnstoc oder keine Werkzeuge benutzen.
  Die Drehzapfen der Arme in der Maschine und den Austrittsbereich des Spul- und Klarspulwassers reinige
  Die Spularme wieder montieren und sicherstellen, dass sie sich ungehindert drehen.

5.5 Dosiergeräte

Um stets einen einwandfrei Betrieb der Geschirrspulmaschine und eine wirkungsvolle Reinigung zu gewährleisten, müssen die Reiniger- und Klarspulmittel-Leitungen der Dosiergeräte regelmäßig ausgewechselt werden.

Die Lebensdauer der Leitungen richtet sich nach der Art der verwendeten chemischen Produkte.

Es empfehlts sich, den Zustand der Leitungen regelmäß zu überprüfen und mindestens eine Auswechselung pro Jahr einzuplanen.

Das Gerat verfugt über ein Selfbstdiagnosesystem, das verschiedene Störungen erfassen und melden kann.

KAP. 6 SELBSTDIAGNOSE

Störung Beschreibung und mögliche Abhile
Er01	Klarspüssen nicht ausgeführrt. Das Klarspüssen des Geschirrs wurde nicht korrekt ausgeführrt. Klarspüldusen überprüfen und ggf. säubern.
Er02	Kein Wasserablauf. Das Wasser lauft überhaupt nicht oder nicht vorschriftsmäßig aus dem Gerät ab. Den Ablaufschlauch auf Knicke oder Quetschungen und Geruchsverschluss und Filter auf Verstopfungen untersuchen. Bei Maschinen mit Überlauf muss dieser vor dem Einschalten des Ablaufzyklus entfern wird.
Er03	Störung Klarspültemperatur. Der Boiler erwartet sich während des Spülgangs nicht oder nicht innerhalb der vorgesehenen Zeit wieder auf Betriebstemperatur. Das Gerät ausschalten und ein neues Programm ausführren.
SAFE	Er04 Störung Wassereinlauf in Spülraum. Die Wasseranschlüsse des Geräts überprüften und, ob der Wasserzulaufhahn geöffnet ist. Wo vorgesehen, prüfen, ob der Überlaufvorhanden ist. Das Gerät ausschalten und erneut Wasser einlaufen lassen.
Er05	Störung Spülraumthermometer.(Temperaturfühler unterbrochen) Das Gerät erfasst die Temperatur im Spülraum nicht. Das Gerät aus- und wieder einschalten.
Er06	Störung Spülraumthermometer.(Temperaturfühler mit Kurzschluss) Das Gerät erfasst die Temperatur im Spülraum nicht. Das Gerät aus- und wieder einschalten.
Er07	Störung Boilerthermometer.(Temperaturfühler unterbrochen) Das Gerät erfasst die Boilertemperatur nicht. Das Gerät aus- und wieder einschalten.
Er08	Störung Boilerthermometer.(Temperaturfühler mit Kurzschluss) Das Gerät erfasst die Boilertemperatur nicht. Das Gerät aus- und wieder einschalten.
Er09	Timeout Boilerfüllen: Fülstand des Boilers nicht erreicht. Das Klarspülprogramm wird nicht ausgeführnt. Prüfen, ob der Wasserzulaufhahn geöffnet ist. Das Gerät aus- und wieder einschalten und ein neues Programm ausführren.
Er21	Klarspüssen unzureichend Das Klarspüssen wurde nicht mit der richtigen Wassermengeausgebung; die Klarspüldusen überprüfen und ggf. säubern. Der Fehler setzt die Maschine nicht in Störabschaltung.
Er22	Störung Spülraumtemperatur: Der Spülraum wurde während des Spülgangs nicht oder nicht innerhalb der vorgesehenen Zeit wieder auf Betriebstemperatur erhützt. Gerät ausschalten und ein neues Programm ausführren.
Er25	Externe Regenerierung erforderlich: Es wurde die für externe Wasseraufbereitungsgeräte eingestellte Gesamt-Durchflussmenge in Litern erreicht. Diese Fehlermeldung hat keine Auswirkung auf die korrekte Funktionseweise der Geschirrspülmaschine, die Meldung kann in den Einstellungen von Menu 12 quittiert werden.
SAFE	ErSF Sicherheitseinrichtung: Die Sicherheitsthermostat von Boiler oder Spülraum oder Tank-Sicherheitsdruckschafter haben ausgelöst.
	ErSL Fülstand-Sicherheitselement: Wasserstand im Spülraum nicht korrekt.
	Erb Boilertemperatur zu hoch: Relais/Schütz der Heizung vermutlich defect
	Ert Spülraumtemperatur zu hoch: Relais/Schütz der Heizung vermutlich defect
drt	Filter verschmutzt: Wasserstand im Spülraum nicht korrekt, verursacht durch einenverschmutzten Filter oder falsch eingesetzten Überlaufschlauch.
Störung Beschreibung und mögliche Abhilfe
ErSl	Fehler Zulauf-Sicherheitselement: Nicht behebbarer Fehler, den Kundendienstkontaktieren.
Er98	Fehler Santhanlauf: Fehler im Santhanlauf-System, den Kundendienst kontaktieren.
NO SALT	Zu weniger Salz: Zeigt bei Geschirrspülmaschinen mit Wasserenthärter an, dass Salz feht.Salz nachfüllen.
NO DT	Zu weniger Reiniger: Reiniger in den betreffenden Kanister einfüllen.
NO BL	Zu weniger Klarspülmittel: Klarspülmittel in den betreffenden Kanister einfüllen.
SERV	Wartung erforderlich: Anforderung eines allgemeinen Wartungseingriffs, fallsvoreingestellt.
REG ON	Regenerierung wird ausgeführt: Die Regenerierung der lonenaustauscher des Wasserenthärters wird ausgeführt.
REG REQ	Regenerierung erforderlich: Die Regeneration muss gestartet werden, wenn sie nicht vom Automatikbetrieb vorgesehen ist.
Er27	Fehler Boilertemperatur: Die Boilerheziehung Funktioniert nicht korrekt.
Er28	Fehler Spülraumtemperatur: Die Spülraumheziehung Funktioniert nicht korrekt.
Er99	Fehler Zusatzplatine: Die Kommunikation mit der Zusammenarbeit erfolgt nichtvorschfristsgemäß.
Er30	Fehler automatisches Öffnen: An Durchschnittspulmaschinen mit Öffnungsautomafikfungniert das Öffnungssystem nicht korrekt.Prufen, ob ein Fremdkörper das Öffnen der Durchschnittspulmaschine verhindert.Falls das Problem weiterhin besteht, den Kundendienst kontaktieren.
Er31	Fehler automatisches Schließen: An Durchschnittspulmaschinen mit Schliebautomafikfungniert das Schliebsystem nicht korrekt.Prufen, ob ein Fremdkörper das Schlieben der Durchschnittspulmaschine verhindert.Falls das Problem weiterhin besteht, den Kundendienst kontaktieren.
Er33	Osmose mit Mindestdruck: Prufen, ob das Wasserventil geöffnet ist.
Er34	Osmose mit Wasserverlust: Die Geschirrspülmaschine von Stromversorgung und Wasserversorgung trennen, dann den Kundendienst kontaktieren.
Er35	Osmose Fehler der Leitfähigkeit: Das System Funktioniert nicht vorschfristsgemäß, denKundendienst kontaktieren.
Er36	Osmosefilter: Der Osmosefilter muss ausgewechselt werden, den Kundendienstkontaktieren.
Er37	Timeout Boilerheziehung: Das Klarspülwasser-Heizelement Funktioniert nicht korrekt, denKundendienst kontaktieren.
Er38	Timeout Spülraumheziehung: Das Spülwasser-Heizelement Funktioniert nicht korrekt,den Kundendienst kontaktieren.
Er39 Boiler-Druckschalter defekt.
Er40	Spülraum-Druckschalter defekt.
Durch Aus- und Einschalten des Geräts werden die Anzeigen zurückgesetzt. Falls die Störung danach erneut auftritt, den autorisierten Kundendienst verständigen.

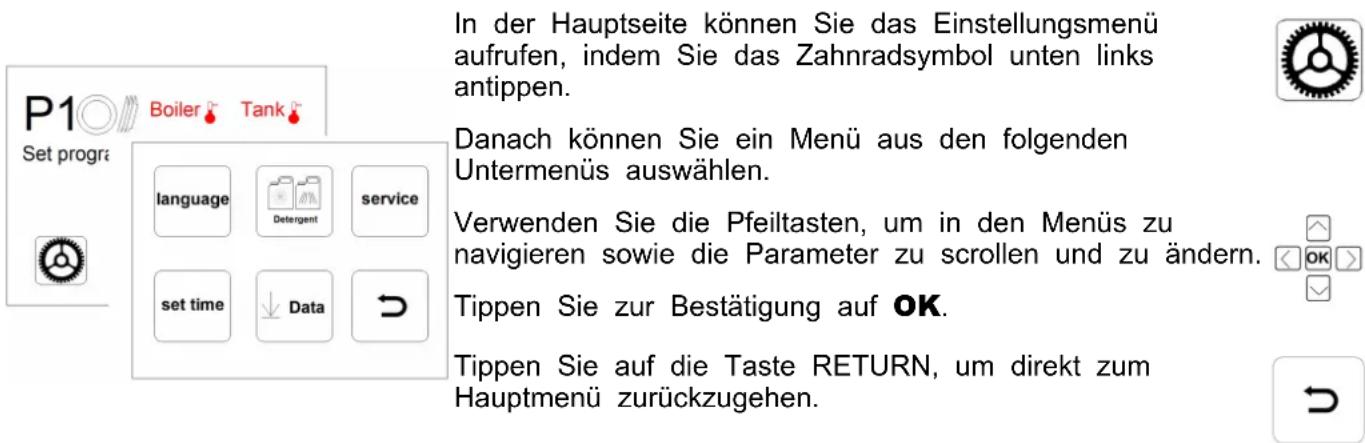

KAP. 7 REGULIERUNGEN UND EINSTELLUNGEN

Die folgenden Einstellungen dürfen ausschließlich von einer Wartungsfachkraft vorgenommen werden.

Language	Sprachauswahl: Um eine der verfügbaren Sprachen auszuwahlen, tippen Sie auf den gewünschten Sprache und dann auf RETURN, um die Auswahl zu bestätigten und da Menu zu verlassen.
Set time	Einstellung von Datum und Uhrzeit: Mit den vertikalen Pfeiltasten ▲▼ stellen Sie die Uhrzeit ein, im darauffolgenden Menu stellen Sie dann das Datum ein.
Detergente	Einstellung von Reiniger und Klarspülmittel: Die Dosiermenge von Reiniger und Klarspülmittel in g/l setzen Sie mit den vertikalen Pfeiltasten ▲▼ ein.
Data	Upload Menu: Stecken Sie den USB-Stick ein und drücken Sie auf die Taste, um Software-Update des DISPLAYS zu übertragen.
	Data prog: Stecken Sie den USB-Stick ein und drücken Sie auf die Taste, um ähnlich Software-Updates des DISPLAYS zu übertragen.
	Download Menu: Stecken Sie den USB-Stick ein und drücken Sie auf die Taste, Beste der ausgeführten Spülzyklen auf den Stick ausselenen.
Das Menu SERVICE enthalt weitere Untermenüs, die Sie aufrufen können.
	Mem allarm	Alarmspeicher: Drücken Sie die Taste, um die aufgetretenen Fehlerzustände in chronologischer Reihenfolge anzuzeigen.
	Info	Info: Drücken Sie die Taste, um die Betriebsparameter der Geschirrspülmaschine anzuzeigen.
	Mem Prog	Programmspeicher: Drücken Sie die Taste, um die Beste der durchgeführten Spülzyklen mit dem jeweiligen Ergebnis anzuzeigen.
	reset	Durch Drücken der Taste konnen Sie das Gerät auf die Werkseinstellungen zusammen.
		Durch Antippen des Schraubenschlüssel-Symbols rufen Sie das Servicetechniker-MENU auf, in dem Sie verschiedene Einstellungen überprüfen und ändern können.
input outpt state	set menü key	Über das WLAN-Symbol können Sie die WLAN-Verbindung aktivieren bzw. deaktivieren.
		Input outpt state	Mit diesen Menu können Sie Informationen zum Status der Eingänge und Ausgänge der Geschirrspülmaschine anziegen.
		Set menu key	In diesen Menu können Sie verschiedene Funktionparameterändern. Geben Sie dazu mit den vertikalen Pfeiltasten▲▼ Nummer des betreffenden Menü ein und drücken dann auf Login.

Menu 12: In thisem Menu können Sie die folgenden Parameter ändern.
Language Auswahr	der Sprache.
Boiler Set	Einstellung der Spülraumtemperatur der Programme. Die Geräte mit atmosphärisch Boiler (Klarspülpumpe) erfolglichen verschiedene Einstellungen für die einzelnen Programme (PR1 - PR2 - PR3).
Tank Set	Einstellung der Spülraumtemperatur der Programme. Die Geräte mit Klarspülpumpe erfolglichen verschiedene Einstellungen für die einzelnen Programme (PR1 - PR2 - PR3).
ThermoStop	Aktivierung der Funktion ThermoStop, die für eine korrekte Klarspültemperatur sorgt.
Energy Saving	Aktivierung der Funktion Energy Saving, die in einen Energiesparmodus umscha wenn die Maschine eingeschaltet ist und nicht gebraucht wird.
Manual Detergent	Manuelle Betätigung des Reiniger-Dosiergeräts.Wenn die Funktion auf ON gesetzt ist, wird die Ansaugleitung automatisch gefüllt.Die Länge der Leitung ist voreingestellt und richtig sich nach dem Maschinenmode
Manual Rinse Aid	Manuelle Betätigung des Klarspülmittel-Dosiergeräts.Wenn die Funktion auf ON gesetzt ist, wird die Ansaugleitung automatisch gefüllt.Die Länge der Leitung ist voreingestellt und richtig sich nach dem Maschinenmode
Detergent Dose	Einstellung der Reiniger-Dosierzeit oder Dosiermenge in g/l, je nach Modell.
Rinse Aid Dose	Einstellung der Klarspülmittel-Dosierzeit oder Dosiermenge in g/l, je nach Modell.
Water Hardness Measure Unit	Einstellung der Maßeinheit der Wasserhärte, F = Französische Härtegrad, D = De Härtegrad.
Water Hardness	Einstellung der Wasserhärte des Speisewassers für Maschinen mit eingebautem Wasserenthärter: Je nach gemessener Wasserhärteephenmen Sie die Einstellung an der Tabelle im folgenden Kapitel vor.
Manual Rinse Pump	Manuelle Betätigung der Klarspülpumpe.
Manual Drain	Manuelle Betätigung der Ablaufpumpe.
Autostart Enable	Aktivierung des automatischen Starts.
Service Cycles Counter	Einstellung und Aktivierung des Zykluszahlers, der die Wartungsanzeige Service aktiviert; die Anzeige kann über die Einstellungen in Menu 12 zusückgesetzt werden.
Water Service Set	Einstellung der Autonomie für einen externen Wasserenthärter in Litern, Einstellbereich 0 bis 12000 Liter in 200-I-Schritten.

Nachdem Sie die Parameter wie gewünscht eingestellt haben, drücken Sie auf OK, um die Auswahl zu bestätigen und das Menu zu verlassen.

7.1 Wasserhärte-Tabelle

Stellen Sie den Härtegrad des Speisewassers dH im Einstellungsmenu anhand der Angaben der folgenden Tabelle ein:

Gemessene Hänte dH Gemessene Hänte dH
°fr dGH n°	°fr dGH n°
0 - 20	0 - 11	1	41 - 45	23 - 25	6
21 - 25	12 - 14	2	46 - 50	26 - 28	7
26 - 30	15 - 17	3	51 - 55	29 - 31	8
31 - 35	17 - 20	4	56 - 60	31 - 34	9
36 - 40	20 - 22	5

Unsere Maschinen enthalten keine Materialien, die besondere Entsorgungsmaßnahmen erfordern.

Hinweis: (Anwendbar in den Ländern der Europäischen Union und in Ländern mit Wertstoffsammlung).

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es am Ende seiner Lebenszeit nicht zusammen mit normalem Haushaltsmüll entsorgt werden darf. Entsorgen Sie diese Gerät getrennt von anderen Abfallen und führen Sie es dem Recycling zu, um Umwelt und Gesundheit nicht schädigen und die nachhaltige Wiederverwendung der stofflichen Ressourcen zu erhögbaren.

Gewerbliche Nutzer sollenn sich an ihren Lieferanten wenden und die Fristen und die Bedingungen des Kaufvertrags konsultieren.

Dieses Produkt darf nicht zusammen mit sonstigem Gewerbebüll entsorgt werden.

Direkt recyclingfähig	Symbole Komponente			Material %
	40 FE		Blech Stahl		80
	20 PAP		Kartonverpackung	PAP
	50 FOR		Holzpalette	ISPM15
	05 PP		Kunststoffeile	PP, PP+FV
Elektrokomponenten		RAEE	Motoren	Baugruppen	20
			Elektrische Teile
			Elektronische Teile
			Gummiteile EPDM

KAP. 9 UMWELT

9.1 Umweltschonender Gebrauch

Die Bechtung einfacher Maßnahmen kann zu einem umweltschonenden Gebrauch des Geschirrspulers beitragen:

Nur voll beladene Körbe waschen.
Die Geschirrspulmaschine bei Nichtgebrauch grundsätzlich ausschalten.
Die Maschine im Standby-Betrieb geschlossen halten.
- Das Spülprogramm passend zum Verschmutzungsgrad wahlen.
Die Maschine an die Warmwasserleitung anschlieben, falls das Brauchwasser mit einem Gasbrenner erwart wird.
- Sicherstellen, dass das Abwasser in eine geeignete Kanalisation eingeleitet wird.
Die empfohlenen Spulmittelmengen einhalten.

MANUEL D'INSTRUCTIONS POUR LAVE-VAISSELL

INSTRUCTIONS ORIGINALES

TABLE DES MATIÈRES

CHAP 1 RISQUES ET AVERISSEMENTS IMPORTANTS 2

1.1 CONDITIONS NORMALES D'UTILISATION 3

CHAP 2 AVANT-PROPOS 3

2.1 AVENTISSEMENTS 3
2.2 GARANTIE 3
2.3 STOCKAGE 3

CHAP 3 INSTALLATION 4

3.1 DEBALLAGE 4
3.2 EMPLACEMENT 4
3.3 BRANCHEMENT ÉLECTRIQUE 4
3.4 BRANCHEMENT SUR L'ARRIVÉE D'EAU 5
3.5 BRANCHEMENT A L'EVACUATION DES EAUX USÉES 6
3.6 LIQUIDE DE RINÇAGE ET DÉTERGENT 6

CHAP 4 UTILISATION DU LAVE-VAISSELLE

4.1 INTERFACE 7
4.2 ALLUMAGE 7
4.3 SELECTION DES PROGRAMMES 8
4.4 PERSONNALISATION DU MENU DES PROGRAMMES 8

4.7 Automatische cyclus starten

Zie (Afb. 6)

N.B. I versionerne Capote aktiveres den automatiske start after den feste arbejdscyklus. Starten auf de fällende cyklusser sker automatisch after lukningen auf hætten. Denne Funktion vises i displayet med bogstavet A.
