R9 Pro - Filtre à eau JIMMY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Filtre à eau JIMMY R9 Pro
Type de filtration	Filtration à plusieurs niveaux
Capacité de filtration	Jusqu'à 2000 litres
Matériaux du filtre	Carbone actif, résine échangeuse d'ions
Dimensions	Compact, adapté pour un usage domestique
Utilisation	Pour améliorer la qualité de l'eau potable
Installation	Facile à installer, sans outils nécessaires
Maintenance	Remplacement du filtre tous les 6 mois recommandé
Nettoyage	Rincer le filtre à l'eau claire avant utilisation
Sécurité	Ne pas utiliser avec de l'eau contaminée par des produits chimiques
Certifications	Conforme aux normes de sécurité alimentaire
Informations générales	Idéal pour les foyers soucieux de la qualité de leur eau

FOIRE AUX QUESTIONS - R9 Pro JIMMY

Comment installer le filtre à eau JIMMY R9 Pro ?

Pour installer le filtre, suivez ces étapes : 1. Retirez le couvercle du réservoir d'eau. 2. Insérez le filtre en le tournant légèrement dans le sens des aiguilles d'une montre. 3. Remettez le couvercle en place et assurez-vous qu'il soit bien fixé.

Quand dois-je remplacer le filtre de mon JIMMY R9 Pro ?

Il est recommandé de remplacer le filtre tous les 6 mois ou dès que vous remarquez une diminution de la qualité de l'eau ou une augmentation des bruits lors de l'utilisation.

Le filtre à eau JIMMY R9 Pro est-il compatible avec d'autres modèles ?

Le filtre JIMMY R9 Pro est spécifiquement conçu pour être utilisé avec le modèle R9 Pro et n'est pas compatible avec d'autres modèles.

Comment nettoyer le filtre à eau JIMMY R9 Pro ?

Le filtre ne doit pas être nettoyé. Si vous constatez une accumulation de saleté, remplacez-le par un nouveau filtre.

Y a-t-il des signes indiquant que le filtre doit être remplacé ?

Oui, des signes tels qu'une odeur désagréable, une couleur anormale de l'eau, ou une diminution du débit d'eau peuvent indiquer qu'il est temps de remplacer le filtre.

Le filtre à eau JIMMY R9 Pro élimine-t-il les contaminants ?

Oui, le filtre JIMMY R9 Pro est conçu pour éliminer de nombreux contaminants, y compris le chlore, le plomb et d'autres impuretés.

Puis-je utiliser de l'eau chaude avec le filtre JIMMY R9 Pro ?

Non, il est déconseillé d'utiliser de l'eau chaude, car cela peut endommager le filtre. Utilisez uniquement de l'eau froide ou tiède.

Comment savoir si le filtre est correctement installé ?

Assurez-vous que le filtre est bien enclenché et que le couvercle est solidement fixé. Vous pouvez également vérifier s'il y a des fuites lors de l'utilisation.

Le filtre à eau JIMMY R9 Pro est-il recyclable ?

Oui, le filtre peut être recyclé. Veuillez consulter les directives locales concernant le recyclage des filtres à eau.

Où puis-je acheter des filtres de remplacement pour le JIMMY R9 Pro ?

Les filtres de remplacement peuvent être achetés sur le site officiel de JIMMY ou chez des détaillants agréés.

MODE D'EMPLOI R9 Pro JIMMY

Instructions de sécurité importantes

Avertissement!

01.N'utilisez pas de cordons ou de fiches cassés, ni de prises de courant mal fixées.
02. Ne pas traîner le cordon d'alimentation pour transporter l'appareil.
03. Ne démontez pas, ne réparez pas et ne modifiez pas l'appareil vous-même afin d'éviter les dysfonctionnements et les dangers, voire de provoquer un incendie.
04. Ne pas immerger la machine dans l'eau.
05. Ne placez pas d'objets inflammables dangereux tels que des bougies ou des briquets sur ce produit.
06. Les enfants doivent être guidés par des adultes pour éviter les brûlures.
07. Le cordon d'alimentation ne peut être connecté qu'à une alimentation électrique correspondant à la tension nominale indiquée sur la plaque signalétique.
08. En cas de bruit anormal ou de fuite d'eau sur ce produit, veuillez le débrancher immédiatement et contacter le service après-vente.
09. Si de l'eau pénètre à l'intérieur du produit, veuillez débrancher le cordon d'alimentation et contacter le service après-vente. En cas de bruit anormal ou de fuite d'eau, débranchez le cordon d'alimentation et contactez le service après-vente.
10. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant et son service de réparation désigné ou par des professionnels d'un service similaire afin d'éviter tout danger.
11. INSTRUCTIONS DE MISE À LA TERRE - Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant un chemin de moindre résistance pour le courant électrique. Cet appareil est équipé d'un cordon muni d'un conducteur de mise à la terre et d'une fiche de mise à la terre. La fiche doit être branchée dans une prise de courant appropriée, installée et mise à la terre conformément à tous les codes et règlements locaux.
12.AVERTISSEMENT - Une mauvaise connexion du conducteur de mise à la terre de l'appareil peut entraîner un risque d'électrocution. Vérifiez auprès d'un électricien qualifié ou d'un représentant du service après-vente si vous avez des doutes quant à la mise à la terre de l'appareil. Ne modifiez pas la fiche fournie avec l'appareil ; si elle n'est pas adaptée à la prise, faites installer une prise adéquate par un technicien qualifié."
13. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'elles n'aient reçu une surveillance ou des instructions concernant l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
14. La lampe UV ne peut être remplacée que par du personnel qualifié.
15. Débranchez l'alimentation avant de remplacer la lampe.
16. Cet appareil utilise une source ultraviolette (UV) et doit être utilisé conformément à ses marquages et instructions pour empêcher les yeux et la peau nue de l'utilisateur d'être exposés aux rayons UV nocifs.
17. Cet appareil est équipé d'un verrouillage/verrouillage de porte qui désengage la source UV lorsque la porte est ouverte.
18. Cette protection réduit le risque de blessures dues à une surexposition aux UV.

Notes!

1. Veuillez lire attentivement le manuel avant de l'utiliser et conservez-le pour vous y référer ultérieurement.
2. Dans le manuel, il peut y avoir de légères différences entre les données de conception et de spécification du produit et le produit réel, veuillez vous référer au produit réel.
3. Si le produit n'a pas été utilisé pendant plus de 72 heures, au redémarrage, vidanger toute l'eau à l'intérieur de la machine et remplacer l'eau du réservoir d'eau brute par de l'eau neuve; attendre que le gobelet d'eau pure soit plein et le vider (répéter l'opération ci-dessus 3 fois).
4. Ne pas placer de récipients contenant de l'eau, des médicaments, de la nourriture ou de petits objets métalliques sur le produit.
5. Veuillez utiliser comme eau brute de l'eau qui répond aux normes de l'eau du robinet municipal.
6. Ne pas utiliser le gobelet d'eau pure pour stocker des liquides autres que de l'eau propre à température normale.
7. Lors de l'utilisation de ce produit, placez la machine en douceur et évitez les infiltrations d'eau.
   08.Ne pas suspendre le plateau d'égouttage pour éviter que la tasse ne tombe.
8. Le temps de remplacement du filtre dépend de la quantité d'eau consommée et de la qualité de l'eau.
9. Après avoir remplacé le nouveau filtre, mettez l'appareil en marche, attendez que le gobelet d'eau pure soit rempli d'eau et vidangez l'eau (mode rinçage) pendant trois fois, puis l'appareil peut être utilisé normalement.
10. Gardez les alentours de la machine propres et nettoyez le réservoir d'eau tous les deux mois.
11. Lors du nettoyage de la machine, ne pas l'essuyer avec une solution corrosive afin d'éviter la décoloration ou la corrosion de la surface.
12. Les filtres non originaux peuvent présenter des problèmes tels que l'absence d'assurance de sécurité hygiénique des matières premières, des performances de filtration réduites et une mauvaise adaptation des joints, ce qui peut entraîner une qualité d'eau anormale, des risques pour la sécurité et affecter la durée de vie de l'appareil. N'utilisez que des filtres JIMMY Bewinch pour le remplacement.

Assemblage et rinçage du produit

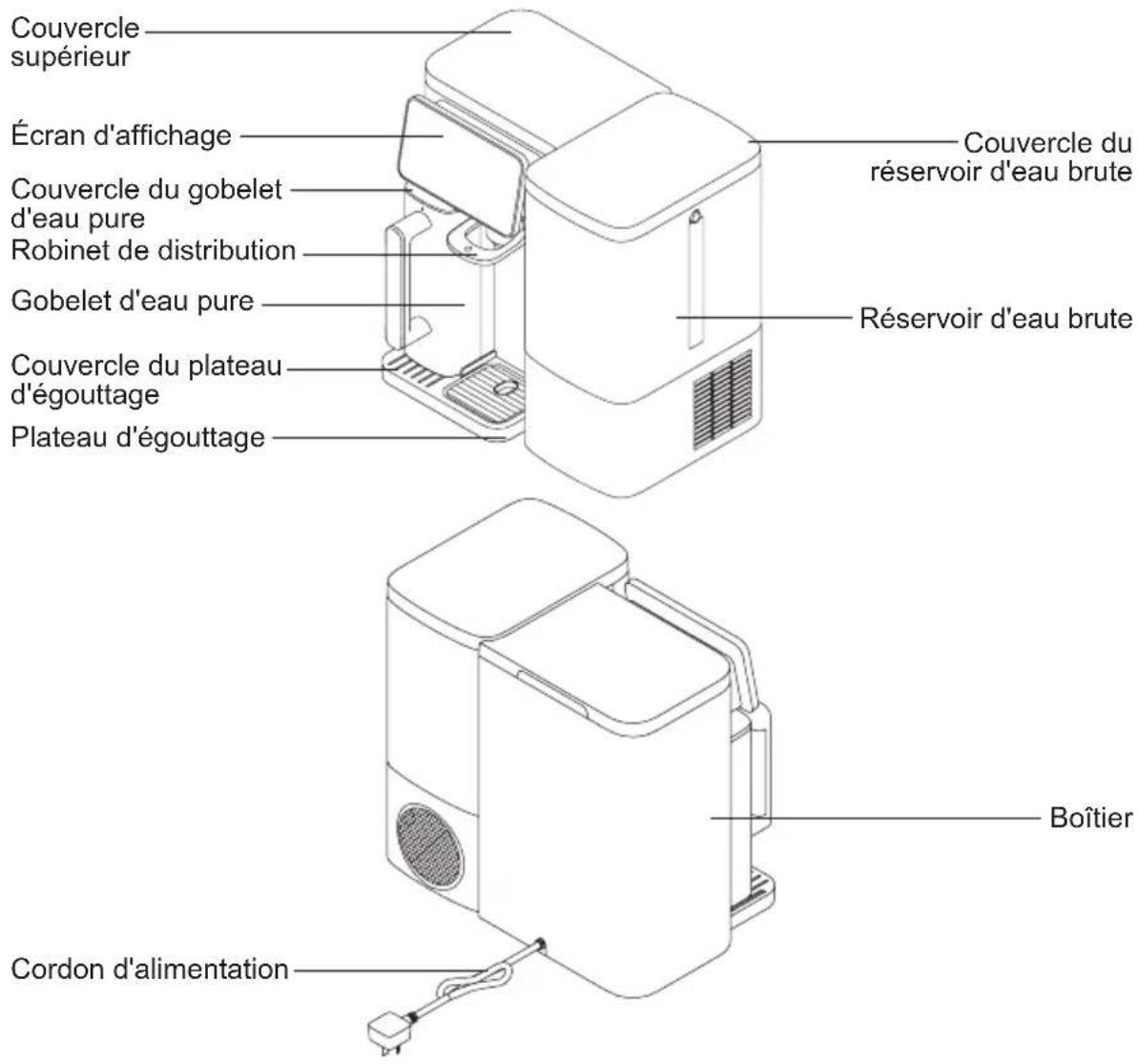

Nom des pièces

Vérifiez que toutes les pièces sont incluses. Contactez-nous via email:[e-mail] s'il manque une pièce ou si elle est endommagée. Conservez l'emballage extérieur pour un transport ultérieur.

Couvercle supérieur Écran d'affichage Couvercle du gobelet d'eau pure Robinet de distribution Gobelet d'eau pure Couvercle du plateau d'égouttage Plateau d'égouttage Couvercle du réservoir d'eau brute Réservoir d'eau brute Boîtier Cordon d'alimentation

Liste de colisage

Nom de la pièce	Appareil	Plateau d'égouttage	Couvercle supérieur	Gobelet d'eau pure	Manuel d'utilisation
Quantité 1 1	1 2 1

Position de placement

Le purificateur d'eau doit être placé sur une table lisse, solide et sèche. Ne placez pas l'appareil à la lumière directe du soleil ou dans des endroits où il y a beaucoup d'huile et de fumée, ce qui nuirait à l'apparence de propreté.

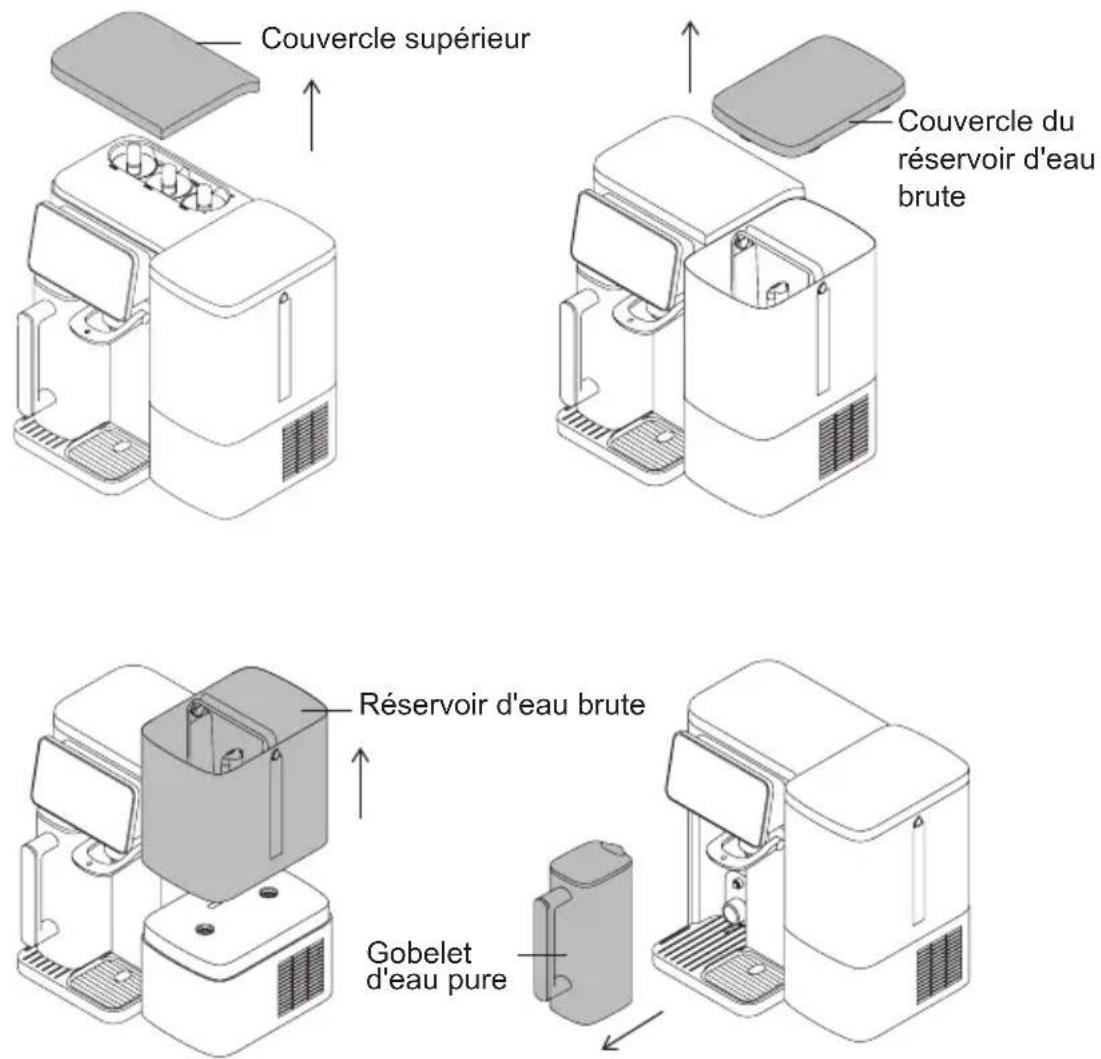

Inspection d'une nouvelle machine

Retirez la machine et tous les accessoires, enlevez le couvercle supérieur, le gobelet d'eau pure, le réservoir d'eau brute, le couvercle du réservoir d'eau brute et placez la machine pendant 8 à 12 heures, puis remettez toutes les pièces en place.

Connector l'alimentation électrique

Avant d'insérer la fiche du câble d'alimentation dans la prise de courant, assurez-vous que l'alimentation électrique est de 220-230V\~. Gardez la fiche du câble d'alimentation et les mains au sec.

Rinçage avant la première utilisation

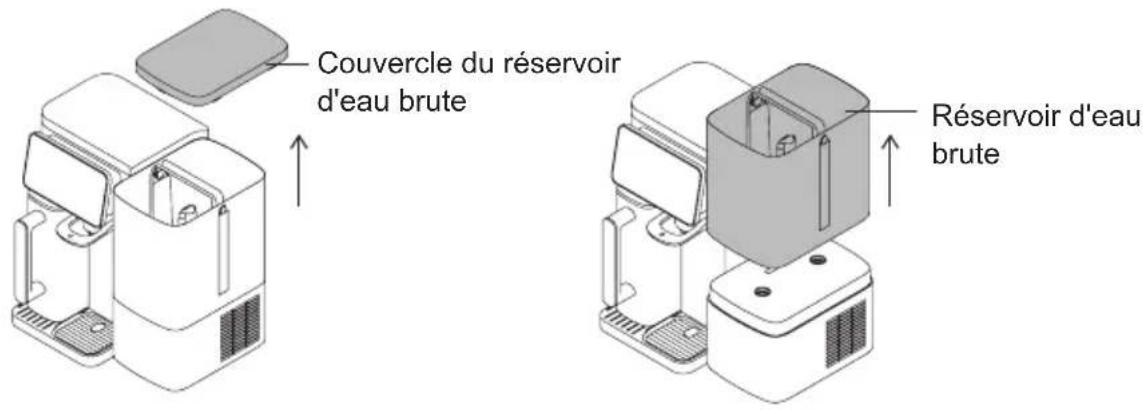

Étape 1 Remplir le réservoir d'eau brute

Retirer le couvercle du réservoir d'eau brute, tenir la poignée du réservoir d'eau brute et la soulever. Remplir le réservoir d'eau brute avec de l'eau du robinet jusqu'en dessous de la poignée et le remettre sur la machine.

Couvercle du réservoir d'eau brute Réservoir d'eau brute

Étape 2 Début de la purification de l'eau

Branchez l'appareil sur l'alimentation électrique pour commencer à purifier l'eau, le voyant de purification de l'eau " ∪ " s'allume, lorsque le voyant de purification de l'eau s'éteint, cela signifie que la purification de l'eau est terminée.

Étape 3 Activer la fonction de refroidissement

Maintenez le bouton “ Cold enfoncé pendant 5 secondes pour désactiver la fonction de refroidissement par eau. Une fois la fonction de refroidissement par eau activée, l'indicateur “ Cold passe d'une luminosité moyenne à une luminosité maximale et l'indicateur “ 🚫s'allume.

Attention :

Lors de la première activation de la fonction de refroidissement, environ 20 minutes après le début de la purification de l'eau, une petite quantité d'eau sortira automatiquement de l'orifice d'écoulement. C'est un phénomène normal.

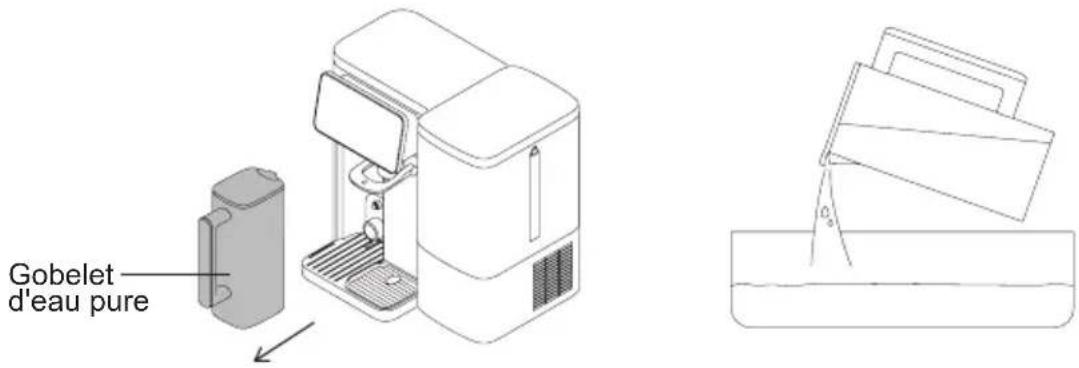

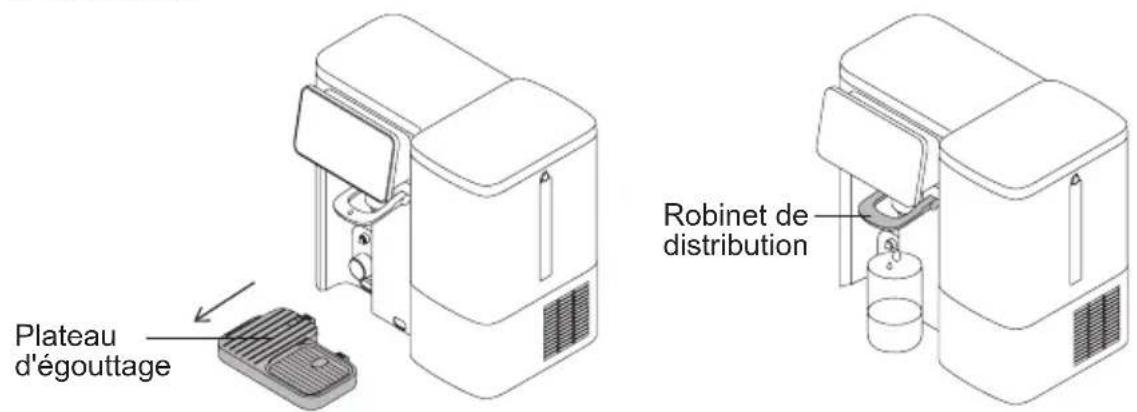

Étape 4 Vider la tasse d'eau pure

1. Vider le gobelet d'eau pure et le remettre dans la machine pour poursuivre la purification. Lorsque le gobelet d'eau pure est plein, le vider à nouveau. Après avoir vidé le gobelet d'eau pure 3 à 5 fois, vous pouvez commencer à utiliser le purificateur d'eau.

Gobelet d'eau pure

1. Vous pouvez également retirer le gobelet d'eau pure et le plateau d'égouttage, placer un récipient de plus de 35 litres sous la sortie d'eau, appuyer longuement sur le robinet de distribution pendant 5 secondes jusqu'à ce que le voyant du robinet de distribution devienne vert, afin de rincer le filtre et le circuit d'eau.

Plateau d'égoutage Robinet de distribution

Étape 5 vidange du réservoir à eau froide

Assurez-vous que la fonction de refroidissement par eau est activée et que l'indicateur “s'allume. Placez un récipient d'une capacité supérieure à 3,5 litres sous la sortie d'eau, appuyez brièvement sur le bouton “ cold”, puis appuyez sur le robinet de distribution d'eau pour distribuer de l'eau froide. Une fois que la sortie d'eau a automatiquement cessé de distribuer de l'eau, appuyez à nouveau sur le bouton “ cold” et sur le robinet de distribution d'eau pour distribuer à nouveau de l'eau froide. Le purificateur d'eau peut alors être utilisé normalement.

Note:

1. Si la machine doit rester inactive pendant une longue période, veuillez la laisser sous tension et appuyer sur le “bouton pendant 5 secondes pour désactiver la fonction de refroidissement.
2. Si l'appareil n'a pas été utilisé pendant plus de 24 heures, il est recommandé de vidanger 98°C/200 °F d'eau chaude pendant 5 secondes avant de le réutiliser.
3. Lorsque l'appareil est mis en marche pour la première fois, une grande quantité de bulles est déversée dans le réservoir d'eau brute et l'eau brute devient trouble lors du premier processus de purification. Il s'agit d'un phénomène physique normal et les bulles disparaissent après quelques minutes d'attente. L'appareil peut être utilisé normalement.
4. Lorsque le purificateur d'eau est resté inutilisé pendant une longue période, avant de le réutiliser, veuillez suivre les étapes 3 à 5 pour rincer l'appareil.

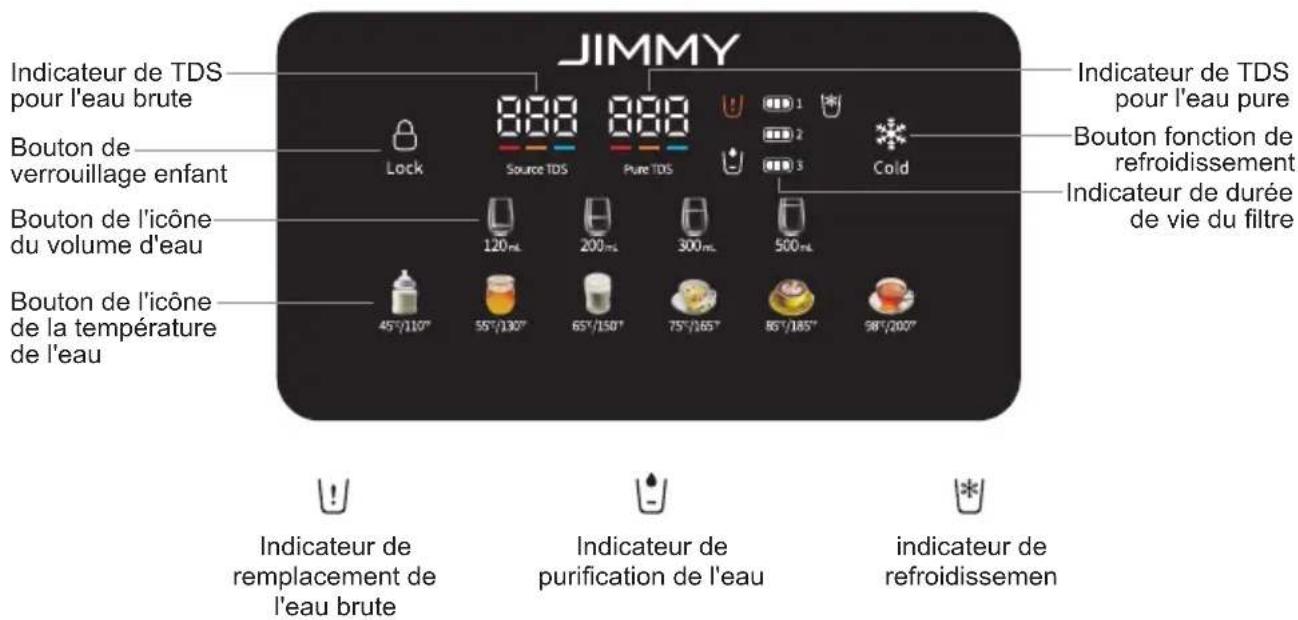

Description et utilisation des indicateurs d'affichage

JIMMY Indicateur de TDS pour l'eau brute Bouton de verrouillage enfant Bouton de l'icône du volume d'eau Bouton de l'icône de la température de l'eau 120 mL 200 mL 300 mL 500 mL 45°/110° 55°/130° 65°/150° 75°/165° 85°/185° 98°/200° Indicateur de TDS pour l'eau pure Bouton fonction de refroidissement Indicateur de durée de vie du filtre Indicateur de remplacement de l'eau brute Indicateur de purification de l'eau indicateur de refroidissement

Pour distribuer de l'eau chaude, appuyez sur l'icône de température pour sélectionner la température de l'eau chaude. Les températures d'eau disponibles sont 45°C /110 °F, 55 °C /130 °F, 65 °C /150 °F, 75 °C /165 °F, 85 °C /185 D'France poccé200s °F de distribution de l'eau, lorsque l'eau ambiante ou l'eau froide est distribuée, la lumière de distribution d'eau est bleue. Lorsque l'eau chaude est distribuée, la lumière de distribution d'eau devient rouge. Arrêt de la distribution d'eau, la lumière de distribution d'eau s'éteint. Lors du nettoyage, la lumière de distribution d'eau est verte.

Remarque:

1. L'appareil est disponible en versions 220-230V et 120V pour différents marchés. Pour la version à haute tension, la température est indiquée en°C et pour la version à basse tension, en °F.
2. La machine est équipée d'un mode plateau, lors de la prise de 98°C /200 e au chaude, si la température ne peut pas atteindre 98°C /200 après 20 secondes, le mode plateau sera automatiquement activé pour ajuster la température de l'eau. Si l'altitude de l'environnement d'utilisation est plus de 1500 mètres, il n'est pas recommandé d'utiliser 200 °F eau chaude à ce moment, il peut y avoir des pulvérisations de vapeur, s'il vous plaît être prudent de brûlure.

Bouton de l'icône du volume d'eau

Appuyez sur le bouton de l'icône du volume d'eau pour sélectionner le volume d'eau fixe à obtenir. Le volume d'eau fixe peut être sélectionné parmi 60mL, 90mL, 120mL, 200mL, 300mL et 500mL.

Source TDS

Pure TDS

Indicateur de la valeur TDS de l'eau brute / de l'eau pure

Indicateur de durée de vie du filtre

Indicateur de purification de l'eau

Indicateur de remplacement de l'eau brute

Indicateur de la valeur TDS de l'eau brute / de l'eau pure Le TDS (Total Dissolved Solids) est une valeur générale pour les sels inorganiques et les métaux lourds dissous dans l'eau. Elle représente la quantité d'impuretés dissoutes dans l'eau. Normalement, plus la valeur du TDS est faible, plus l'eau est pure.

Valeur TDS de l'eau brute : Indique la valeur TDS de l'eau dans le réservoir d'eau brute lorsqu'elle n'est pas filtrée par la membrane RO de l'appareil.

Valeur TDS de l'eau pure : indique la valeur TDS de l'eau pure après que l'eau brute a été filtrée par la membrane RO de l'appareil.

Indicateur de durée de vie du filtre

Les indicateurs de durée de vie des filtres 1, 2, 3 représentent la durée de vie des filtres du 1er, 2ème et 3ème étage respectivement. Chaque indicateur comporte 3 cellules. Plus le nombre de cellules allumées est élevé, plus la durée de vie restante du filtre est longue. Si l'indicateur s'éteint, cela signifie que la durée de vie du filtre correspondant a expiré et que le filtre doit être remplacé.

Indicateur de purification de l'eau

Après la mise sous tension, l'indicateur de purification de l'eau sur l'écran d'affichage indique " ∪". Lorsque la purification de l'eau commence, l'indicateur de purification de l'eau affiche " 🔊". Au fur et à mesure que le niveau d'eau dans le gobelet d'eau pure augmente, l'indicateur de purification de l'eau affiche le niveau d'eau d'une cellule " 🔊". Lorsque le gobelet d'eau pure est plein, le voyant s'éteint et la purification de l'eau s'arrête. Lorsque le gobelet d'eau pure n'est pas en place, l'indicateur " ∪" clignote, l'appareil s'arrête de purifier.

Indicateur de remplacement de l'eau brute

Lorsque le réservoir d'eau brute n'est pas installé ou que le niveau d'eau est inférieur au repère de niveau minimum, l'écran affiche " ∪". L'appareil émet trois bips sonores.

Remarque :

Dans les situations suivantes, l'indicateur de remplacement de l'eau brute “ U” s'allume, et l'eau restante dans le réservoir d'eau brute doit être vidée et l'eau brute doit être remplie à nouveau :

1. La valeur du TDS de l'eau brute est supérieure à "999" et le buzzer émet un signal sonore.

2. Le niveau de l'eau est inférieur à la marque du niveau minimum.

Lorsque la valeur TDS de l'eau brute est supérieure à "999", le buzzer retentit pour rappeler de remplacer l'eau brute. Appuyez sur le bouton 85°C /185 eFmaintenez-le enfoncé pendant 5 secondes pour annuler l'alarme. Appuyez à nouveau sur le bouton et maintenez-le enfoncé pour rétablir la fonction de rappel

Fonction de verrouillage des enfants

Fonction de verrouillage des enfants

La fonction de verrouillage enfant permet d'empêcher les enfants d'utiliser l'appareil. Appuyez sur le bouton " Lock" et maintenez-le enfoncé pendant 5 secondes, puis relâchez-le après avoir entendu un « bip ». Seul l'indicateur " Lock" reste allumé, les autres voyants s'éteignent. L'appareil ne peut ni distribuer ni évacuer l'eau. Si vous souhaitez désactiver la fonction de verrouillage enfant, appuyez sur le bouton " Lock" pendant 5 secondes, relâchez-le lorsque vous entendez un « bip », l'affichage à l'écran redevient normal. La fonction de verrouillage enfant est désactivée par défaut.

Indicateur de refroidissement

Indicateur de refroidissement

L'indicateur de refroidissement s'affiche dans les états suivants : Fonction de refroidissement désactivée : l'indicateur "s'éteint. Refroidissement en cours : l'indicateur clignote. Refroidissement terminé : l'indicateur reste allumé. La fonction de refroidissement est désactivée par défaut et doit être activée lors de la première utilisation de l'appareil.

Cold

Bouton de fonction de refroidissement

Bouton de fonction de refroidissement

Le bouton “ Cold” sert à activer ou désactiver la fonction de refroidissement de l'eau et à choisir la distribution d'eau froide dans les conditions suivantes : Maintenez le bouton “ Cold” enfoncé pendant 5 secondes pour activer ou désactiver la fonction de refroidissement de l'eau.

Appuyez brièvement sur le bouton “ Cold puis appuyez sur le robinet de distribution pour obtenir de l'eau froide. Si aucune opération n'est effectuée dans les 10 minutes suivant l'appui bref sur le bouton “ cold l'appareil revient à l'état de distribution d'eau à température ambiante. Si la fonction de refroidissement est désactivée, le voyant “ cold s'éteint. Dans cet état, si l'utilisateur appuie sur le bouton “ cold puis sur le robinet de distribution, le voyant “ clignote et aucune eau n'est distribuée.

Remarque : La fonction de refroidissement est désactivée par défaut et doit être activée lors de la première utilisation de l'appareil.

Mode d'économie d'énergie de l'écran d'affichage

Lorsque l'appareil n'est pas utilisé pendant une minute, l'écran s'éteint. En appuyant sur n'importe quelle touche, l'écran s'allume à nouveau et l'appareil peut être utilisé normalement.

Utilisation du produit

Utilisation de l'appareil

Démarrer

Remplissez le réservoir d'eau brute d'eau sous la poignée et mettez-le en place. Branchez la fiche d'alimentation, l'appareil émet un signal sonore et tous les indicateurs de l'écran d'affichage s'allument pendant environ 1 seconde, puis passent à l'état d'affichage normal. L'appareil commence à purifier l'eau.

Comment prendre de l'eau

L'icône de purification de l'eau affiche “∪” ou “∪”, l'eau ne peut pas être distribuée.

Lorsque l'icône de purification de l'eau affiche “💡” ou “💡” ou s'éteint, l'eau peut être distribuée en appuyant sur le robinet de distribution.

Prendre la température ambiante de l'eau

Appuyer directement sur le robinet de distribution pour prélever de l'eau à température ambiante, le voyant du robinet de distribution devient bleu, appuyer à nouveau sur le robinet pour arrêter de prélever de l'eau.

Prendre de l'eau chaude

Touchez d'abord l'icône de température sur l'écran d'affichage pour sélectionner la température de l'eau. La température peut être sélectionnée entre 45°C /110 °F、55°C /130 °F、65°C /150 75°C /165 °F、85°C /185 °F、98°C ./Appuyer sur le robinet de distribution pour prélever de l'eau à la température choisie, le voyant du robinet de distribution devient rouge. Appuyer à nouveau sur le robinet pour arrêter la prise d'eau.

Remarque :

Le produit propose des versions pour différents marchés avec des tensions de 220-230V et 120V. La température de l'eau chaude pour la version à haute tension est de°C et pour la version à basse tension de °F.

Prendre de l'eau froide

Lorsque l'indicateur de refroidissement “ est allumé et qu'il y a au moins une cellule, appuyez sur le bouton “ * puis sur le robinet de distribution pour obtenir de l'eau froide.

Si la fonction de refroidissement est désactivée, le voyant “ cold s'éteint. Dans cet état, si l'utilisateur appuie sur le bouton “ cold puis sur le robinet de distribution, l'indicateur “ cold clignote et aucune eau n'est distribuée.

Remarque :

La fonction de refroidissement est désactivée par défaut et doit être activée lors de la première utilisation de l'appareil.

Personnaliser le volume d'eau

Touchez l'icône du volume d'eau pour sélectionner le volume de sortie de l'eau, qui peut être de 60mL, 90mL, 120mL, 200mL, 300mL, 500mL, appuyez sur la touche de distribution pour distribuer l'eau du volume spécifié.

Remplacer l'eau brute

Lorsque l'écran affiche “∪”, videz l'eau restante dans le réservoir d'eau brute, remplissez le réservoir d'eau brute avec de l'eau jusqu'en dessous de la poignée.

Lavage après une longue période sans utilisation

Les produits inutilisés pendant plus de 72 heures nécessitent de suivre les étapes 1 à 5 du processus de lavage effectué avant la première utilisation pour le rafraîchir avant de l'utiliser à nouveau.

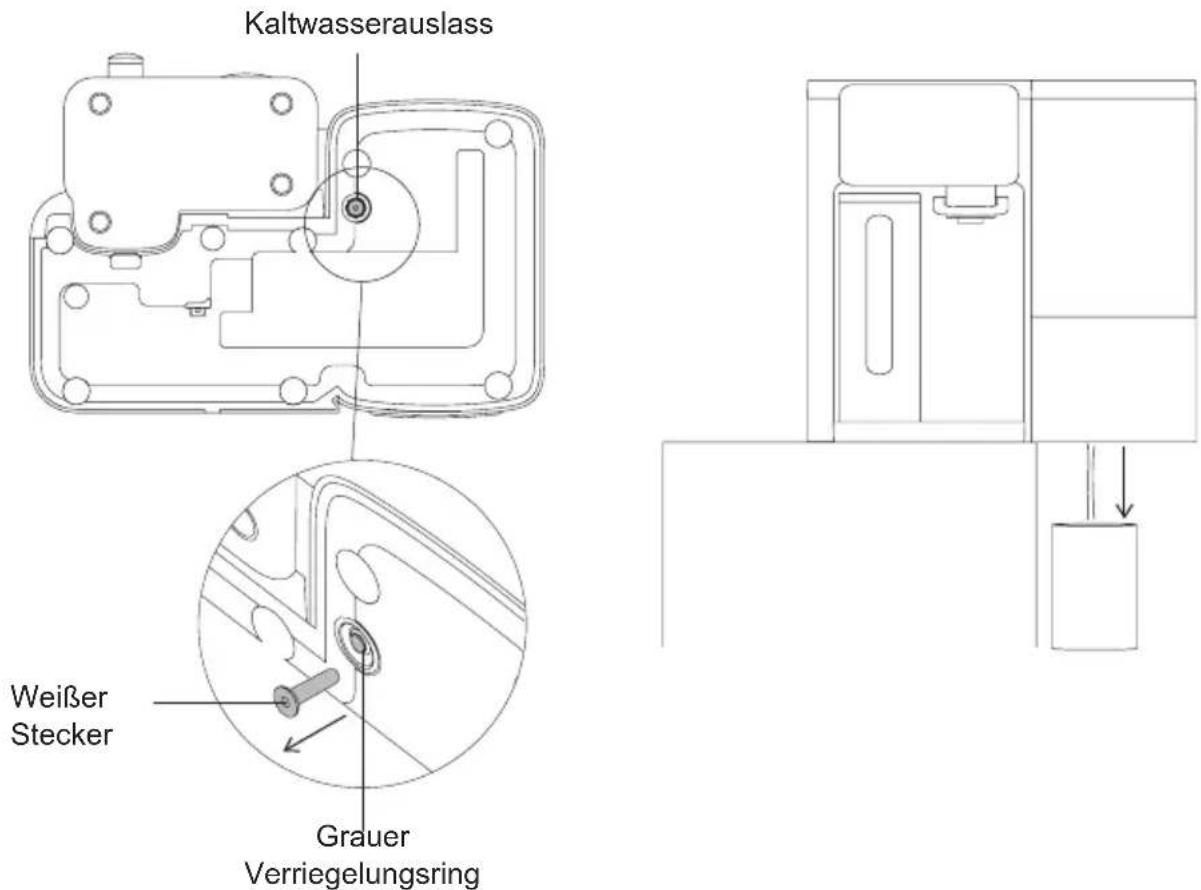

Vidange du réservoir d'eau froide

Si l'appareil doit rester inutilisé pendant une longue période ou être transporté sur une longue distance, veuillez vider le réservoir d'eau froide. Retirez la tasse d'eau pure. Placez un récipient d'une capacité supérieure à 1,5 litre sous la sortie d'eau froide située au bas de l'appareil. Appuyez sur la bague de verrouillage grise autour de la sortie d'eau froide et retirez le bouchon blanc, puis appuyez sur le bouton “* et maintenez-le enfoncé pendant 5 secondes pour vider le réservoir d'eau froide. Une fois le réservoir d'eau froide vidé, remettez le bouchon blanc en place sur la sortie d'eau froide et débranchez l'appareil de l'alimentation électrique.

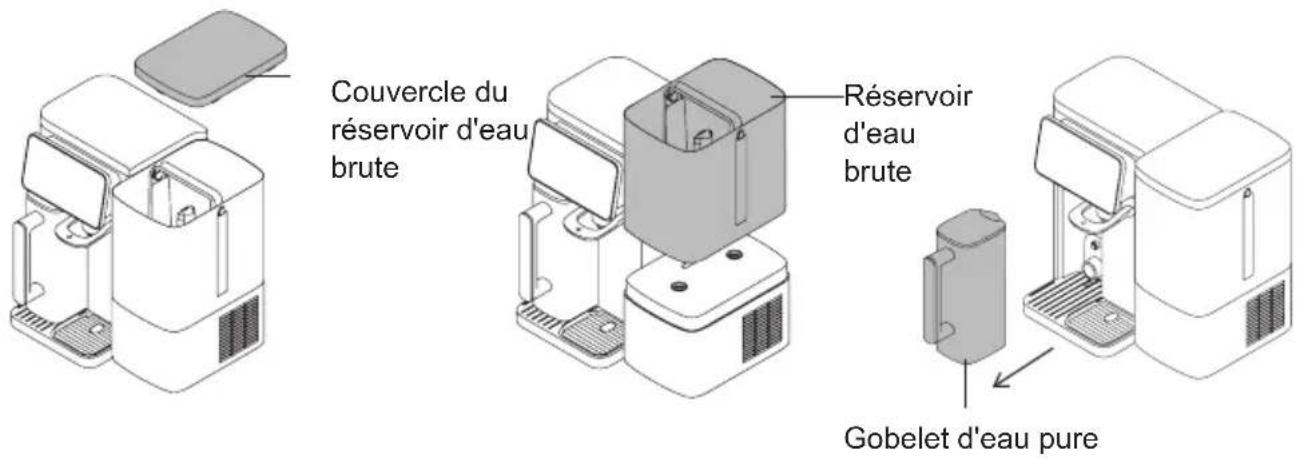

Nettoyage et entretien

1. Débranchez la fiche d'alimentation et retirez le réservoir d'eau brute et le gobelet d'eau pure.

Couvercle du réservoir d'eau brute Réservoir d'eau brute Gobelet d'eau pure

1. Lavez le réservoir d'eau brute, le gobelet d'eau pure et le couvercle du gobelet d'eau pure. Essuyez la surface intérieure du gobelet d'eau pure et le couvercle du gobelet avec un chiffon doux et propre. Retirez le bac de récupération comme indiqué sur l'image et videz l'eau à l'intérieur du bac de récupération.

Couvercle du gobelet d'eau pure

Plateau d'égoutage

Remplacement du filtre

Description de la durée de vie des filtres

Lorsque l'indicateur de durée de vie du filtre passe de “ 📄 ” à “ □ ” et que l'appareil émet un bip pendant 10 secondes à chaque fois que vous prenez de l'eau, le filtre doit être remplacé. Si le filtre n'est pas remplacé régulièrement, la qualité de l'eau après purification peut être réduite. Le cycle de remplacement du filtre varie en fonction de la qualité de la source d'eau et de la quantité d'eau consommée.

Filtre Nom du	filtre	Cycle de remplacement recommandé
Première étape	Filtre composite à base de microfibres et de charbon actif	12 mois
Deuxième étape Filtre à membrane RO 24 mois
Troisième étape Filtre à charbon actif minéralisé 12 mois

Remarque:

1. Le cycle de remplacement du filtre décrit ci-dessus ne se réfère pas à la période d'assurance qualité du filtre, mais à la durée de vie prévue du filtre pour maintenir ses performances d'origine. Dans les régions où la qualité de l'eau est médiocre ou en cas de forte consommation d'eau, le cycle de remplacement du filtre sera raccourci.

2. Le filtre à charbon actif minéralisé améliore le goût de l'eau. Si le goût de l'eau s'aggrave, il est recommandé de remplacer ce filtre immédiatement.

3. Veuillez acheter le filtre auprès des canaux officiels. Si vous achetez un filtre non authentique, les dommages causés ne seront pas garantis.

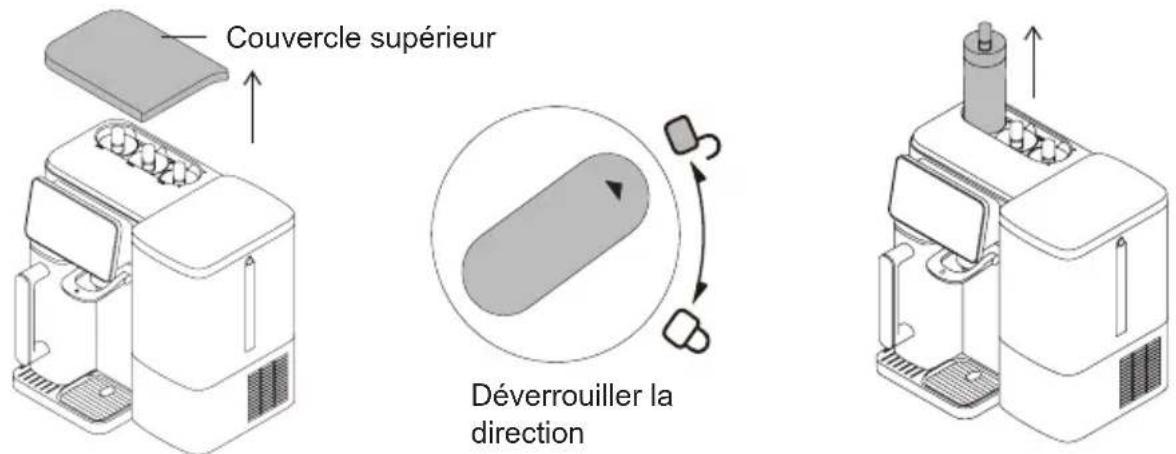

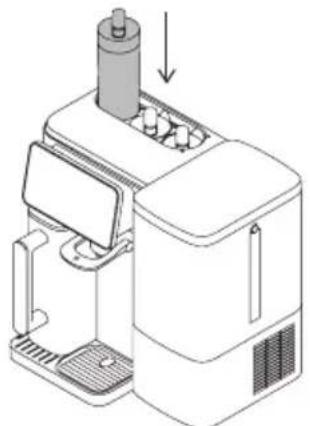

Méthode de remplacement du filtre et réinitialisation de l'indicateur de durée de vie du filtre

Étape 1. Mettez l'appareil hors tension, retirez le réservoir d'eau brute et le couvercle supérieur du purificateur, tournez le filtre en position de déverrouillage conformément aux instructions figurant sur l'appareil et retirez le filtre en le soulevant.

Étape 2. Placez le nouveau filtre en orientant la flèche vers le bas et en tournant le filtre du sens de déverrouillage vers le sens de verrouillage.

Sens de verrouillage

Étape3. Après la mise sous tension, d'abord continuer à appuyer sur l'icône 98°C /200 °F pendant 5 secondes, No 1, 2, 3 indicateur de durée de vie du filtre commence à clignoter ( Si l'utilisateur ne poursuit pas l'opération de l'étape suivante, le clignotement s'arrêtera après 10 secondes). À ce moment, continuer à appuyer sur 45°C /110 °F pendant 5 secondes et No.1 filter life resets, continuer à appuyer sur 55°C /130 °F pendant 5 secondes et No.2 filter life resets, continuer à appuyer sur 65°C /150 °F pendant 5 secondes et No.3 filter life resets. Après la remise à zéro de la durée de vie du filtre, l'indicateur de durée de vie du filtre correspondant reprend son état complet " ☐".

Étape 4. Après avoir remplacé le filtre, veuillez vous référer aux étapes de rinçage avant utilisation dans la section “Assemblage du produit” et videz le gobelet d'eau pure trois fois pour compléter le rinçage du nouveau filtre.

Dépannage

Veuillez vérifier les points suivants avant de les envoyer aux bureaux de réparation désignés.

Problèmes Causes possibles Solutions
L'écran ne s'allume pas, la machine ne produit pas d'eau	L'appareil n'est pas branché	Brancher la fiche d'alimentation
Le débit d'eau propre est très faible ou la production d'eau est inexistante	Le filtre dépasse sa durée de vie ou est bloqué	Remplacer le filtre
	La tension d'alimentation de la connexion d'alimentation correspond-elle à la tension nominale indiquée sur la plaque signalétique ?	Passer à un bloc d'alimentation de même tension nominale
	La pompe ne fonctionne pas	Contacter le service après-vente officiel
	Vérifier si la température de l'eau brute est trop basse	Utiliser de l'eau brute répondant aux exigences de température de l'eau
Le purificateur d'eau ne produit pas d'eau chaude	La température de l'eau chaude n'est pas sélectionnée	Se référer à la section "Prendre de l'eau chaude"
	Le niveau d'eau dans le gobelet d'eau pure est inférieur au niveau minimum	Lorsque le niveau d'eau de la tasse d'eau pure atteint un niveau plus élevé, reprendre de l'eau chaude
Odeur	Le filtre dépasse sa durée de vie	Remplacer le filtre
	Le purificateur n'a pas été utilisé depuis longtemps	Suivre le manuel d'utilisation pour rincer l'appareil et nettoyer le réservoir d'eau brute et le gobelet d'eau pure.
La valeur du TDS de l'eau pure reste inchangée à 30	L'eau brute n'a pas été remplacée	Remplacer l'eau brute et refaire l'eau
	Le filtre dépasse sa durée de vie	Remplacer le filtre
L'indicateur de purification de l'eau “U” clignote	Le gobelet d'eau pure n'est pas installé en place	Retirer l'eau pure et la remettre dans la machine.

Problèmes Causes possibles Solutions
Pas d'eau froide	La fonction de refroidissement n'est pas activée
	Le niveau d'eau de la carafe d'eau purifiée n'a pas atteint un niveau d'au moins une étage

Attention :

Si d'autres défaillances se produisent, qui nécessitent des outils professionnels, afin d'éviter tout danger, la machine doit être réparée ou remplacée par le fabricant, d'autres bureaux d'entretien ou des professionnels de bureaux similaires.

Spécification du produit

Caractéristiques techniques

Numéro de modèle R9 Pro
Nom du produit Purificateur d'eau par osmose inverse
Alimentation électrique 220-230V~ 50-60Hz
Taille de la machine (Largeur*hauteur*profondeur)	381mm*357mm*252mm
Plage de température de l'eau d'entrée	5-35°C
Débit d'eau purifiée 0.3L/min	( 25°C )
Pression de l'eau à l'entrée 0-0.04MPa
Pression au travail 0.4-0.8MPa
Puissance nominale 2200W

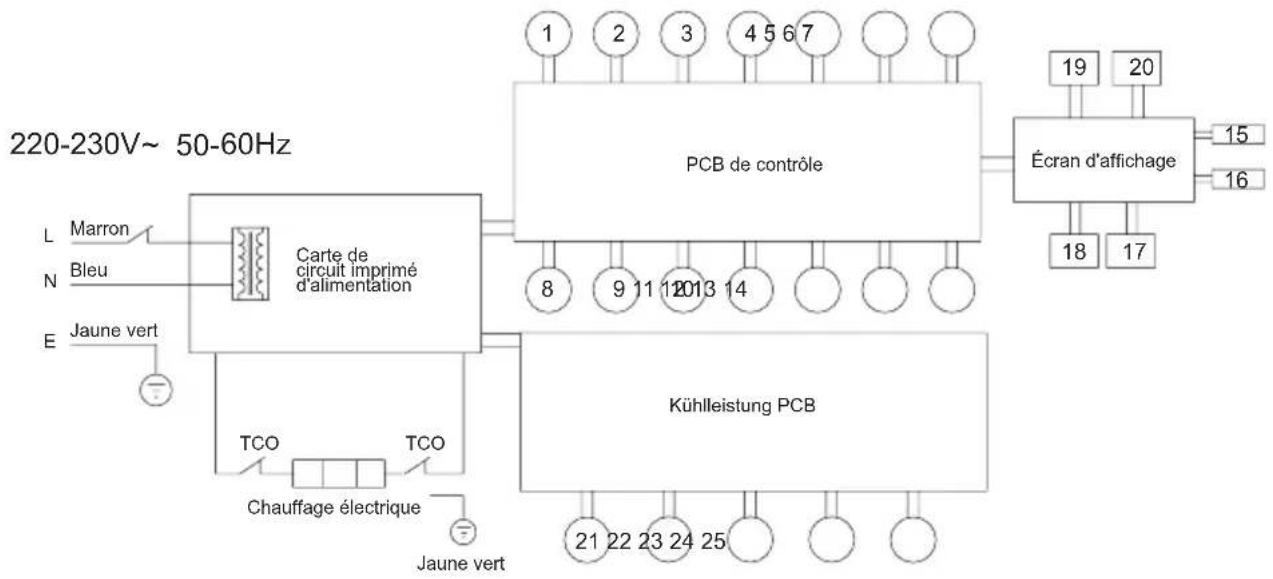

Schéma du circuit

1. Pompe à membrane
2. Pompe d'appoint
3. Assemblage TDS
4. Robinet de chasse
5. Interrupteur à lames du réservoir d'eau brute
6. Débitmètre
7. Capteur de niveau de tasse d'eau pure
8. Entrée d'eau NTC
9. Sortie d'eau NTC
10. Micro-interrupteur pour réservoir d'eau purifiée
11. Coupe d'eau pure Lumière UV
12. Capteur de niveau de tasse d'eau pure

13. In place detect reed switch

14. Three-way valve

15. L'eau prend la lumière
16. Micro-interrupteur
17. Bouton de réglage de la température
18. Bouton de réglage du volume
19. Bouton de refroidissement
20. Bouton verrouillage enfant
21. NTC de l'eau glacée
22. Lampe UV du réservoir d'eau froide
23. Pompe membranaire de circulation
24. Ventilateur
25. Refroidisseur thermoélectrique

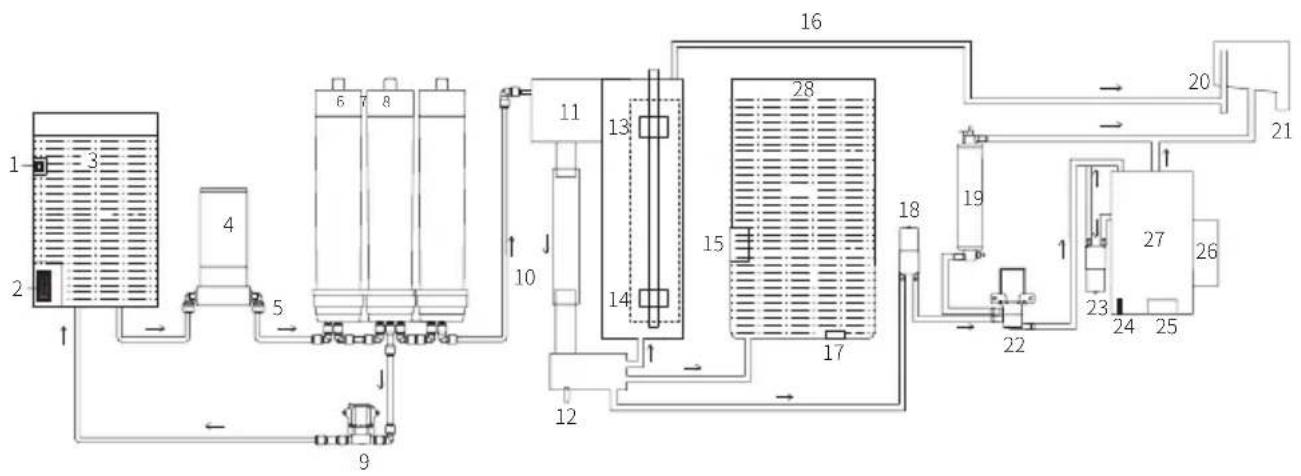

Schéma des voies navigables

1. Réservoir d'eau brute Interrupteur à lames de détection en place
2. Interrupteur à lames pour le niveau d'eau
   3.Eau brute
3. Pompe d'appoint
   5.Eau brute
   6.Filtre composite en microfibres et charbon actif
   7.Filtre à membrane RO
   8.Filtre à charbon actif
   9.Robinet de chasse
   10.Eau purifiée RO
   11.Eau purifiée
   12.Eau purifiée NTC

4. Capteur de niveau d'eau
   14.Eau purifiée

5. Lumière UV

6. Tube d'échappement
7. Détection de l'emplacement du gobelet d'eau pure
8. Pompe de refoulement
9. Tube de chauffage
   20.Sortie d'échappement
   21.Sortie d'eau
10. Vanne à trois voies
11. Pompe membranaire de circulation
12. NTC
13. Lampe UV du réservoir d'eau froide
14. Refroidisseur thermoélectrique
15. Kaltwassertank
16. Gobelet d'eau pure

Informations du fabricant

Fabricant Kingclean Electric Co., Ltd
Adresse	No 1 route de Xiangyang, nouveau district de Suzhou, province du Jiangsu, Chine 215009

Élimination

La machine, les accessoires et l'emballage doivent être triés en vue d'un recyclage respectueux de l'environnement.

Ne pas jeter la machine dans les ordures ménagères!

Sous réserve de modifications sans préavis.

Informations sur la garantie

Ce produit bénéficie d'une garantie de deux ans à compter de la date d'achat.

Sont exclus de la garantie les filtres de remplacement, l'usure normale, l'utilisation commerciale, les modifications apportées à l'appareil tel qu'il a été acheté, les activités de nettoyage, les conséquences d'une utilisation inappropriée ou les dommages causés par l'acheteur ou une tierce personne, les dommages qui peuvent être attribués à des circonstances extérieures.
