MANUALE UTENTE R9 Pro JIMMY

Istruzioni di sicurezza

Avvertenze!

1. Non utilizzare cavi, spine rotte o prese di corrente allentate.
   02.Non trascinare il cavo di alimentazione per trasportare la macchina.
2. Non smontare, riparare o modificare la macchina in autonomia, per evitare malfunzionamenti, pericoli o causare incendi.
3. Non immergere la macchina in acqua.
4. Non posizionare oggetti infiammabili come candele o accendini sul prodotto.
5. I bambini devono essere supervisionati dagli adulti per evitare ustioni.
6. Il cavo di alimentazione può essere collegato solo ad un alimentatore che corrisponda alla tensione nominale indicata sulla targhetta.
7. In caso di rumori anomali o perdite d'acqua sul prodotto, scollegarlo immediatamente e contattare il servizio clienti.
   09.Se l'acqua penetra all'interno del prodotto, scollegare il cavo di alimentazione e contattare il servizio clienti. In caso di rumore anomalo o perdite d'acqua, scollegarlo dalla presa di corrente e contattare il servizio clienti.
8. Se il cavo di alimentazione è danneggiato, deve essere sostituito da tecnici professionisti per evitare pericoli.
   11.ISTRUZIONI PER LA MESSA A TERRA – Questo apparecchio deve essere collegato a terra. In caso di malfunzionamento o guasto, la messa a terra ridurrà il rischio di scosse elettriche fornendo un percorso di minima resistenza per la corrente elettrica. Questo apparecchio è dotato di un cavo con un conduttore ed una spina di messa a terra; la spina deve essere inserita in una presa appropriata, installata e collegata a terra in conformità con tutti i codici e le ordinanze locali.
   12.AVVERTENZA – Un collegamento non corretto del conduttore di messa a terra, può comportare il rischio di scosse elettriche. In caso di dubbi sulla corretta messa a terra dell'apparecchio, rivolgersi ad un elettricista qualificato. Non modificare la spina fornita con il prodotto; se non si adatta alla presa, farne installare una idonea da un tecnico qualificato.
9. Questo apparecchio non è destinato all'uso da parte di persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano state supervisionate o istruite in merito all'utilizzo da una persona responsabile per loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
10. La lampada UV può essere sostituita solo da personale qualificato.
11. Scollegare l'alimentazione prima di sostituire la lampada.
12. Questo apparecchio utilizza una sorgente ultravioletta (UV) e deve essere utilizzato in conformità con le sue marcature e istruzioni per evitare il contatto di radiazioni UV dannose con occhi e pelle.
13. Questo apparecchio è dotato di un interblocco/serratura della porta che disattiva la sorgente UV quando la porta viene aperta.
14. Questa protezione riduce il rischio di lesioni personali dovute alla sovraesposizione ai raggi UV

Note!

01.Si prega di leggere e conservare attentamente il manuale prima dell'uso.
02.I dati di progettazione e specifiche del prodotto nel manuale, potrebbero essere leggermente diversi dal prodotto effettivo. Fare riferimento al prodotto.
03.Se il prodotto non è stato utilizzato per più di 72 ore, al riavvio, scaricare tutta l'acqua all'interno della macchina e sostituirla con acqua pulita; attendere che il contenitore dell'acqua pulita sia pieno, quindi svuotarlo (ripetere l'operazione sopra descritta 3 volte).
04. Non posizionare contenitori contenenti acqua, medicinali, cibo, piccoli oggetti metallici sopra il prodotto.
05.Si prega di utilizzare acqua che soddisfi gli standard comunali.
06.Non utilizzare il serbatoio di acqua pulita per conservare liquidi diversi da quest'ultima.
07. Quando si utilizza questo prodotto, posizionare la macchina in modo uniforme ed evitare infiltrazioni d'acqua.
08.Non lasciare il contenitore di raccolta dell'acqua sospeso per evitare che cada.
09. Sostituire il filtro tempestivamente, in base alla quantità e alla qualità di acqua consumata.
10. Dopo aver sostituito il nuovo filtro, accendere la macchina, attendere che il contenitore dell'acqua pulita si riempia e scaricare l'acqua (modalità di lavaggio) per tre volte, dopodichè utilizzare normalmente.
11. Mantenere pulita la macchina e il serbatoio dell'acqua ogni due mesi.
12. Durante la pulizia della macchina, non strofinarla con una soluzione corrosiva per evitare lo sbiadimento o la corrosione della superficie.
13.I filtri non originali possono presentare problemi quali mancanza di garanzia di sicurezza igienica delle materie prime, prestazioni di filtrazione ridotte e corrispondenza delle guarnizioni, che possono portare a una qualità dell'acqua anomala, rischi per la sicurezza e influire sulla durata della macchina. Utilizzare solo il filtro JIMMY Bewinch per la sostituzione.

Assemblaggio e lavaggio del prodotto

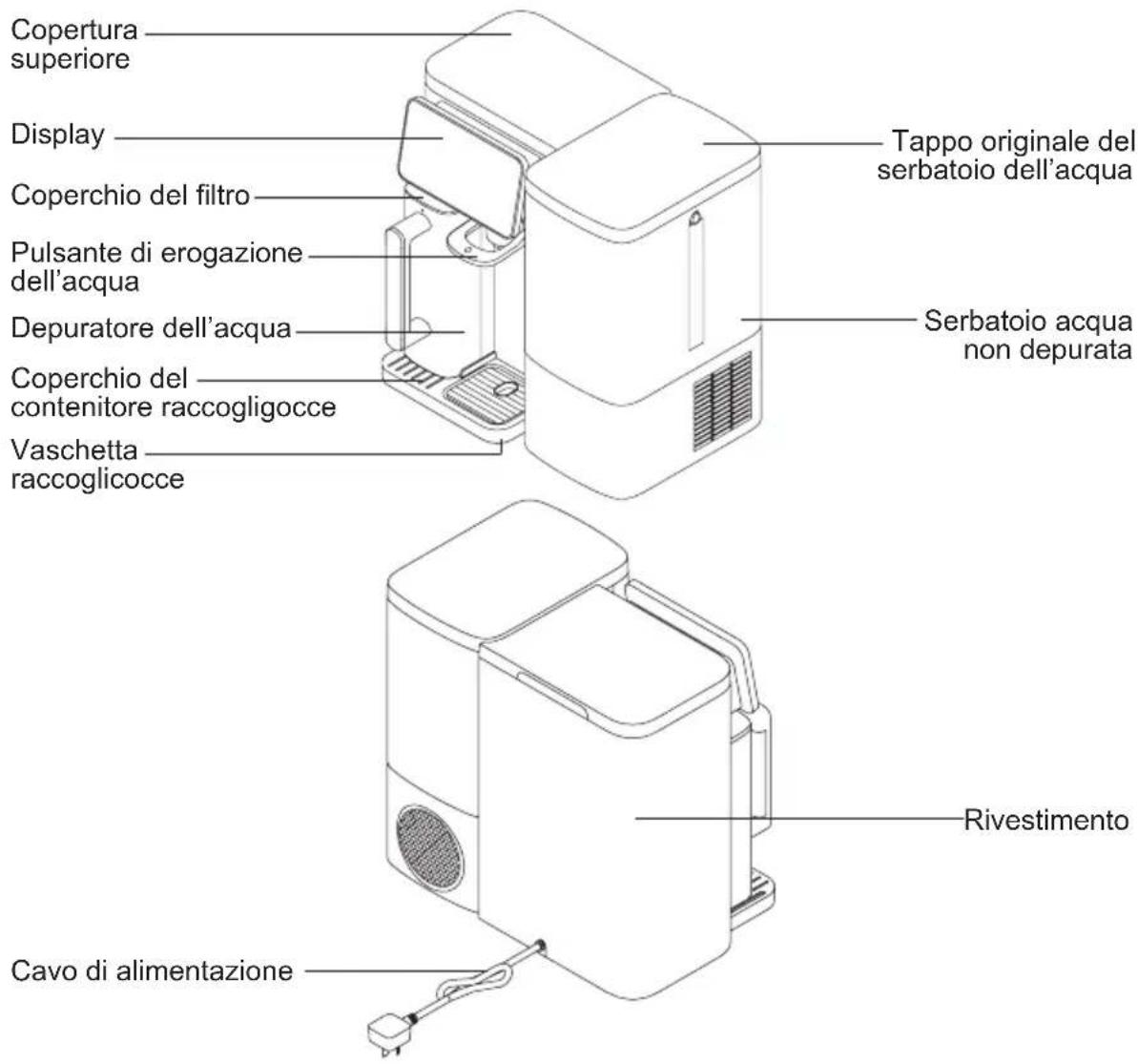

Componenti

Controlla se sono incluse tutte le parti. Contattaci via email: [e-mail] se c'è qualche parte mancante o danneggiata. Conservare l'imballaggio esterno per eventuali necessità.

Copertura superiore Display Coperchio del filtro Pulsante di erogazione dell'acqua Depuratore dell'acqua Coperchio del contenitore raccogligocce Vaschetta raccoglicocce Tappo originale del serbatoio dell'acqua Serbatoio acqua non depurata Rivestimento Cavo di alimentazione

Lista di imballaggio

Componenti Macchina	Vaschetta raccoglicocce	Copertura superiore	Depuratore dell'acqua	Manuale d'uso
Quantità 1 1 1 2 1

Posizionamento

Il depuratore d'acqua deve essere posizionato su un tavolo liscio, solido e asciutto. Non posizionare la macchina alla luce diretta del sole o in luoghi non idonei, potrebbero comprometterne l'aspetto.

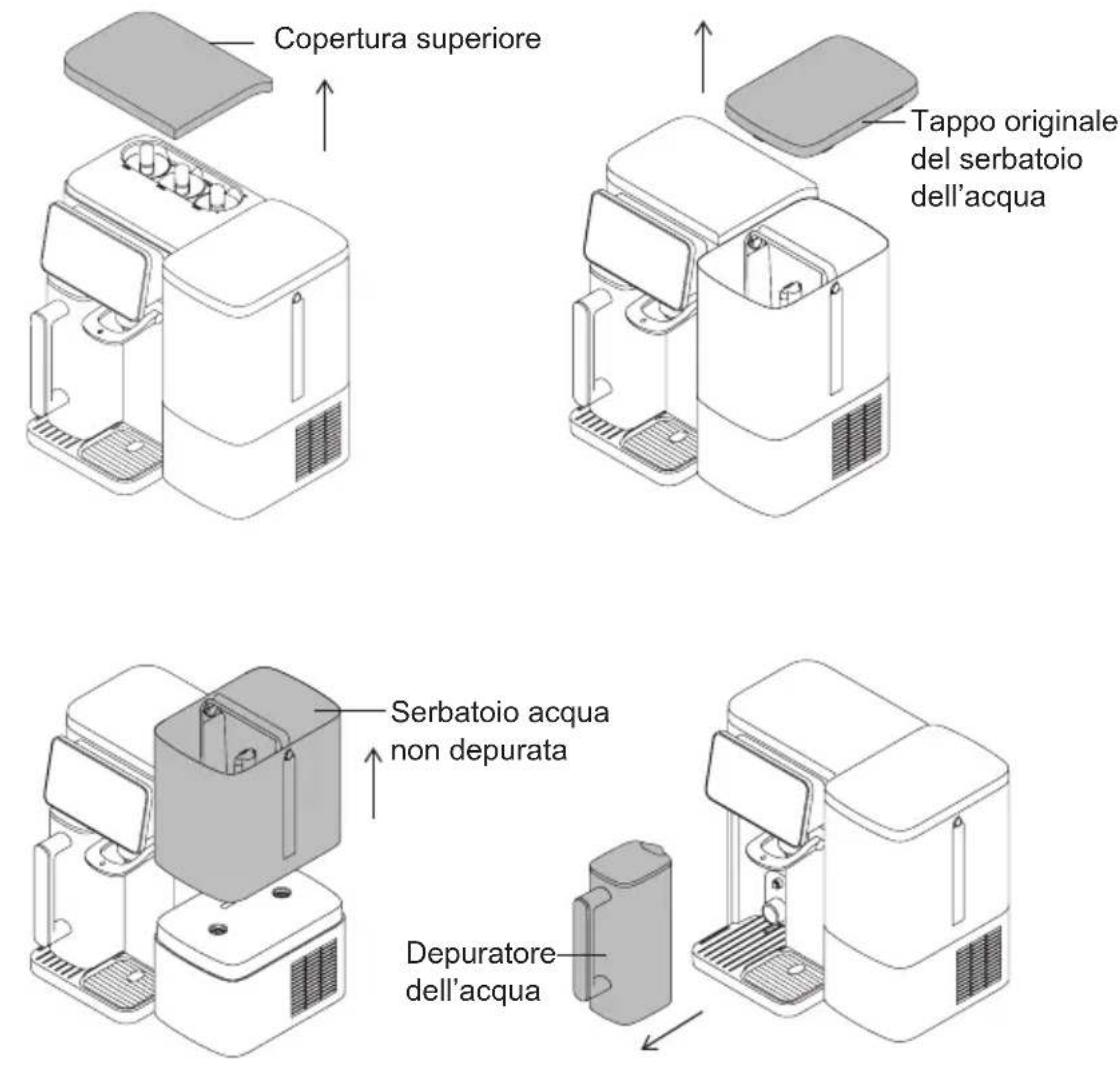

Nuova ispezione della macchina

Estrarre la macchina e tutti gli accessori, rimuovere il coperchio superiore, il contenitore dell'acqua depurata, il serbatoio dell'acqua non depurata, il coperchio del serbatoio dell'acqua non depurata e lasciare riposare la macchina per 8-12 ore, dopodichè rimettere a posto tutti i componenti.

Collegare l'alimentazione

Prima di inserire la spina del cavo di alimentazione nella presa di corrente, assicurarsi che l'alimentazione sia di 220-230 V\~. Controllare che la spina di alimentazione e le mani siano asciutte.

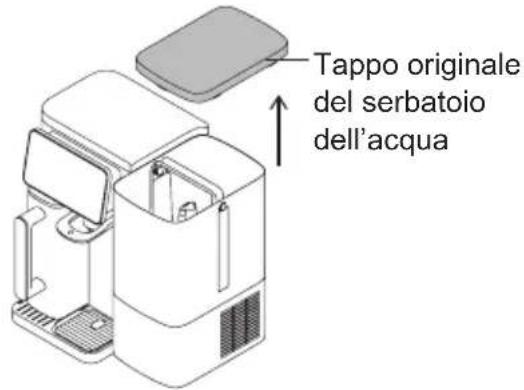

Risciacquo prima del primo utilizzo

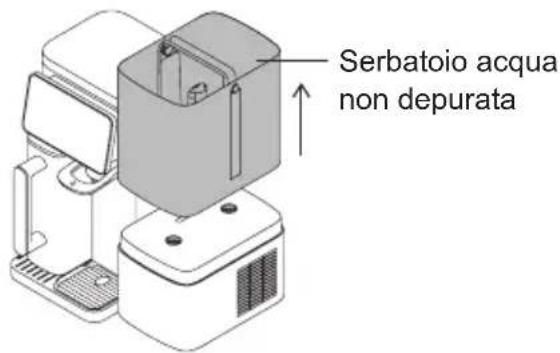

Step 1 Riempire il serbatoio dell'acqua non depurata

Rimuovere il coperchio del serbatoio dell'acqua non depurata, tenerlo e sollevarlo verso l'alto.

Riempire il serbatoio con acqua del rubinetto fino a sotto la maniglia e rimetterlo nella macchina.

Tappo originale del serbatoio dell'acqua

Serbatoio acqua non depurata

Step 2 Depurazione dell'acqua

Collegare il dispositivo all'alimentazione per avviare la depurazione dell'acqua, l'indicatore "U" si accende, quando la spia di depurazione dell'acqua si spegne, la depurazione è completata.

Step 3 Attivare la funzione di raffreddamento

Premere il pulsante “ Cold per 5 secondi per attivare la funzione di raffreddamento. Dopo aver attivato la funzione di raffreddamento “ Cold, l'icona cambia si illuminerà al massimo” 📋 Nota:

quando la funzione di raffreddamento ad acqua viene attivata per la prima volta, circa 20 minuti dopo l'avvio della purificazione dell'acqua, si vedranno piccole fuoriuscite d'acqua. Si tratta di un fenomeno normale.

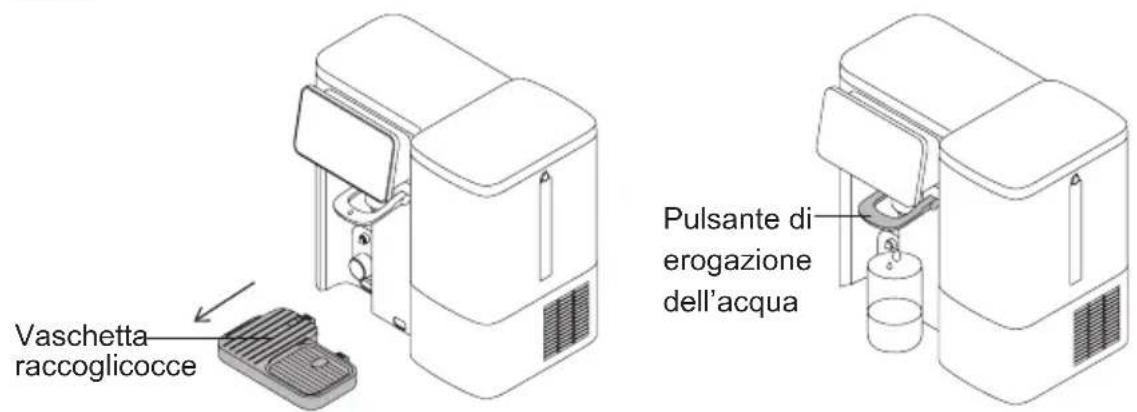

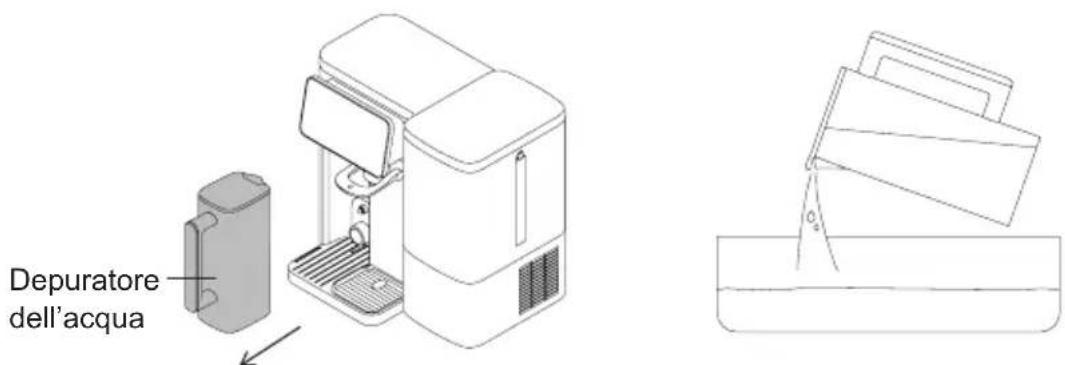

Step 4 Svuotare il serbatoio per la depurazione

1. Svuotare l'acqua per la depurazione e rimetterla nella macchina per la sua produzione. Quando il serbatoio dell'acqua è pieno, svuotarlo nuovamente. Svuotare il contenitore del filtro dell'acqua da 3 a 5 volte, dopodichè riutilizzare il prodotto normalmente.

Depuratore dell'acqua

2.È anche possibile rimuovere il contenitore dell'acqua depurata e la vaschetta raccogligocce, posizionare un contenitore più grande di 3,5 litri sotto l'uscita dell'acqua, premere a lungo il rubinetto di erogazione, per circa 5 secondi, finché la spia del rubinetto di erogazione non diventa verde.

Vaschetta raccoglicocce Pulsante di erogazione dell'acqua

Step 5 Svuotare il serbatoio dell'acqua fredda

Verificare che la funzione di raffreddamento sia attivata. “ ”L'icona è accesa. Posizionare un contenitore con un volume superiore a 3,5 l all'uscita dell'acqua e premere “ Cold” Dopo aver premuto il pulsante, premere nuovamente per erogare acqua fredda. Quando l'erogatore smette automaticamente di erogare acqua, premere nuovamente il pulsante“ Cold.

Nota:

1.Se la macchina deve rimanere inattiva per un lungo periodo, lasciarla accesa e continuare a premere “Cold per 5 secondi per disattivare la funzione di raffreddamento

2.Se il dispositivo non è stato utilizzato per più di 24 ore, si consiglia di scaricare acqua calda a 98°C per 5 secondi prima di utilizzarlo nuovamente.

1. Quando il dispositivo viene acceso per la prima volta, al primo processo di depurazione ci saranno grandi quantità di bolle scaricate nel serbatoio dell'acqua non depurata e quest'ultima diventerà torbida. È un normale fenomeno fisico e le bolle scompariranno dopo essere rimaste ferme per alcuni minuti. Il dispositivo può essere utilizzato normalmente.

4.Se il purificatore d'acqua è rimasto inutilizzato per un lungo periodo, prima di utilizzarlo nuovamente, seguire i passaggi da 3 a 5 per sciacquare il dispositivo.

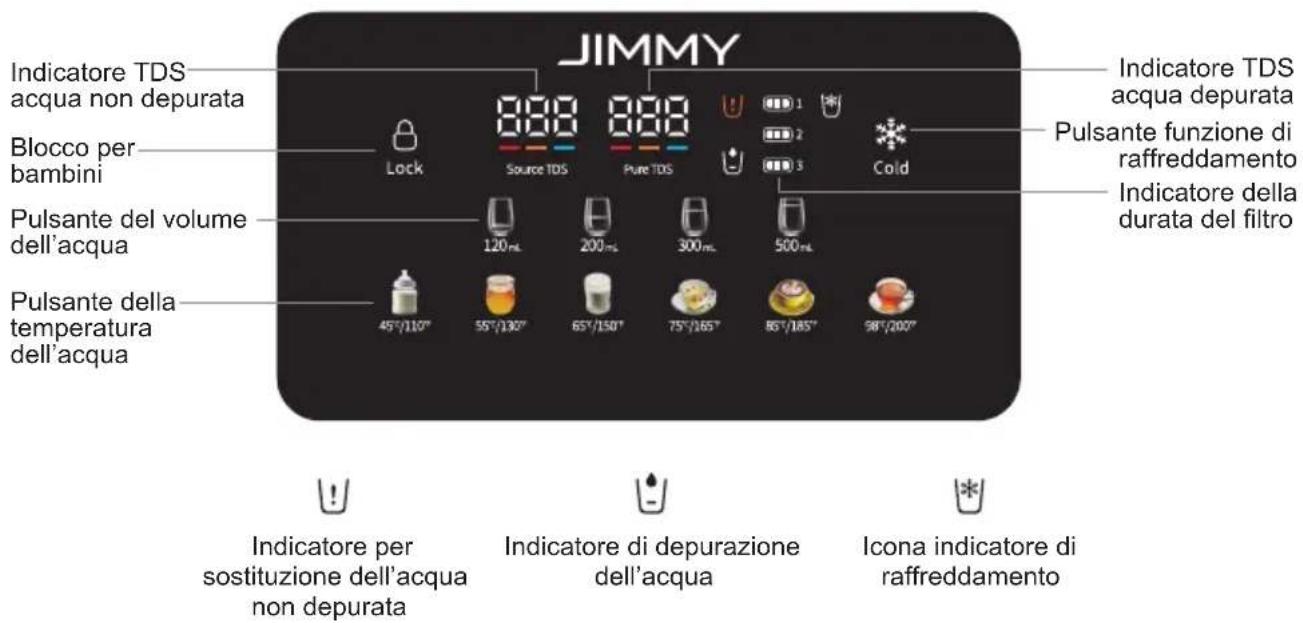

Descrizione e utilizzo del display

JIMMY Indicatore TDS acqua non depurata Blocco per bambini Pulsante del volume dell'acqua Pulsante della temperatura dell'acqua Lock 888 888 1 2 3 Cold Indicatore TDS acqua depurata Pulsante funzione di raffreddamento Indicatore della durata del filtro 120mL 200mL 300mL 500mL 45°/110° 55°/130° 65°/150° 75°/165° 85°/185° 98°/200° Indicatore per sostituzione dell'acqua non depurata Indicatore di depurazione dell'acqua Icona indicatore di raffreddamento

Pulsante della temperatura dell'acqua

Toccare l'icona della temperatura per selezionare la temperatura dell'acqua. La temperatura dell'acqua disponibile è a temperatura ambiente: 45 °C /110 °F, 55 °C /130 °F, 65 °C /150 °F, 75 °C /165 °F, 85 °C /185 °F, 98 °C /200 °F。Nel processo di erogazione dell'acqua, quando si eroga acqua a temperatura ambiente, la luce di erogazione dell'acqua è blu. Quando si eroga acqua calda, la luce di erogazione dell'acqua è rossa. Quando si interrompe l'erogazione, la luce si spegne. Durante lo scarico, la luce di erogazione dell'acqua è verde.

Note:

1. Il dispositivo è disponibile con voltaggio 220-230 V e 120 V per diversi mercati. Per la temperatura dell'acqua nella versione ad alta tensione, fare riferimento a °C, mentre per la versione a bassa tensione, fare riferimento a °F.
2. La macchina è dotata di modalità plateau, quando si prende acqua calda a 98°C /200 °F , se la temperatura non riesce a raggiungerli dopo 20 secondi, la modalità plateau verrà automaticamente attivata per regolare la temperatura dell'acqua. Se l'altitudine dell'ambiente di utilizzo è superiore a 1500 metri, non è consigliabile utilizzare acqua calda a 200 °F , potrebbe esserci uno spruzzo di vapore. Fare attenzione alle scottature.

Pulsante del volume dell'acqua

Toccare il pulsante dell'icona del volume d'acqua per selezionare il volume fisso da ottenere. Il volume d'acqua fisso può essere selezionato tra 120mL, 200mL, 300mL e 500mL

Indicatore del valore TDS dell'acqua pulita/ acqua sporca

Indicatore del valore TDS dell'acqua pulita/acqua sporca TDS (Total Dissolved Solids) è un valore generale per i sali inorganici e i metalli pesanti disciolti in acqua. Rappresenta la quantità di impurità disciolte in acqua. Normalmente più basso è il valore TDS, più pura è l'acqua.

Valore TDS dell'acqua non depurata: indica il valore TDS dell'acqua nel suo serbatoio quando non è filtrata dalla membrana RO del dispositivo. Valore TDS dell'acqua depurata: indica il valore TDS dell'acqua depurata dopo che l'acqua non depurata è stata filtrata dalla membrana RO del dispositivo.

Indicatore di durata del filtro

Indicatore di durata del filtro

Gli indicatori di durata del filtro 1, 2, 3 rappresentano rispettivamente la durata di servizio dei filtri di 1°, 2° e 3° stadio. Ogni indicatore ha 3 celle. Più celle sono accese dall'indicatore, più lunga sarà la durata residua del filtro. Se la spia si spegne, significa che la durata di servizio del filtro corrispondente è scaduta e il filtro deve essere sostituito.

Indicatore di depurazione dell'acqua

Indicatore di depurazione dell'acqua

Dopo l'accensione, l'indicatore di depurazione dell'acqua nel display mostra “ ∪ ”. Quando inizia la depurazione dell'acqua, l'indicatore mostra “ ∪ ”. Quando il livello dell'acqua nel contenitore per acqua depurata aumenta, l'indicatore visualizzerà il livello dell'acqua di una cella “ 🍽 ”. Quando il contenitore dell'acqua depurata è pieno, la luce del display si spegne e la depurazione si interrompe. Quando il contenitore dell'acqua depurata non è in posizione, l'indicatore “ ∪ ” lampeggia, e il dispositivo interrompe la depurazione.

Indicatore di sostituzione dell'acqua non depurata

Indicatore di sostituzione dell'acqua non depurata

Quando il serbatoio dell'acqua non depurata non è installato o il livello dell'acqua è al di sotto del livello minimo, il display mostra “ 🎥 ”. e il dispositivo emette tre segnali acustici.

Nota:

Nelle seguenti situazioni, l'indicatore di sostituzione dell'acqua non depurata "☐" si accenderà e l'acqua rimanente nel serbatoio dovrà essere svuotata e riempita nuovamente:

1. Valore TDS dell'acqua non depurata è superiore a "999", verrà emesso un segnale acustico.
   2.Se il livello dell'acqua è al di sotto del segno del livello minimo.

Quando il valore TDS dell'acqua non depurata è superiore a "999", verrà emesso un suono per ricordare di sostituirla. Tenere premuto il pulsante "85°C /185 Per 5 secondi per annullare l'allarme. Tenere premuto di nuovo per ripristinare la funzione promemoria.

Blocco per bambini

Indicatore di raffreddamento

Cold

Pulsante per la funzione di raffreddamento

Blocco per bambini

La funzione di blocco bambini serve per impedire ai bambini di utilizzare il dispositivo. Tenere premuto il tasto “ ” per 5 secondi, rilasciare dopo aver sentito un suono "beep", solo La spia è accesa e le altre spie si spengono. Il dispositivo non può erogare acqua o scaricarla. Per disattivare la funzione di blocco bambini, tenere premuto Premere il pulsante “ ” per 5 secondi, rilasciarlo quando si sente un "bip" e la visualizzazione sullo schermo torna normale. La funzione di blocco bambini è disattivata per impostazione predefinita.

Indicatore di raffreddamento

L'indicatore di raffreddamento “ 🚗viene visualizzato nello stato seguente: La funzione di raffreddamento è disattivata: la spia si spegne In raffreddamento: l'indicatore lampeggia Raffreddamento completato: la spia rimane accesa La funzione di raffreddamento è disattivata per impostazione predefinita e deve essere attivata al primo utilizzo del dispositivo.

Pulsante per la funzione di raffreddamento

" ^50 Premere brevemente il pulsante e poi premere il rubinetto di erogazione per ottenere acqua fredda.

Se non si verifica alcuna operazione entro 10 minuti dal breve tocco del pulsante, il dispositivo tornerà allo stato di erogazione di acqua a temperatura ambiente. “*Se la funzione di raffreddamento è disattivata, la luce si spegne. “*In questo stato, se l'utente tocca il pulsante e poi preme il rubinetto di erogazione, l'indicatore lampeggia e non viene erogata acqua“*. Note:

La funzione di raffreddamento è disattivata per impostazione predefinita e deve essere attivata al primo utilizzo del dispositivo.

Modalità di risparmio energetico

Quando la macchina non è in uso per 1 minuto, il display si oscura. Toccando un pulsante qualsiasi, il display si accende di nuovo e può essere utilizzata normalmente.

Utilizzo del prodotto

Utilizzo del dispositivo

Avviare

Riempire il serbatoio dell'acqua non depurata con acqua corrente fino sotto la maniglia e installarlo in posizione. Collegare la spina di alimentazione, la macchina emetterà un segnale acustico e tutti gli indicatori sul display si accenderanno per circa 1 secondo, quindi entreranno nello stato di visualizzazione normale. La macchina inizierà a depurare l'acqua.

Come prendere l'acqua

L'icona di depurazione dell'acqua mostra “∪” oppure “💡”, quando non è possibile erogare acqua. Quando viene visualizzata l'icona di depurazione dell'acqua “💡” oppure “💡” quando si spegne, l'acqua può essere erogata premendo il rubinetto di erogazione.

Prendere l'acqua a temperatura ambiente

Premere direttamente il rubinetto di erogazione per prelevare acqua a temperatura ambiente, la luce del rubinetto diventa blu, premere nuovamente il rubinetto per interrompere l'erogazione dell'acqua.

Prendere acqua calda

Per prima cosa toccare l'icona della temperatura sul display per selezionare la temperatura dell'acqua. La temperatura può essere selezionata tra 45 °C /110 °F、55 °C /130 °F、65 °C /150 °F、75 °C /165 °F、85 °C /185 °F、98 °Premere il rubinetto di erogazione per prendere l'acqua alla temperatura scelta, la luce del rubinetto di erogazione diventa rossa. Premere di nuovo il rubinetto per interrompere il prelievo dell'acqua.

Nota:

Il dispositivo è disponibile con voltaggio 220-230 V e 120 V per diversi mercati. Per la temperatura dell'acqua nella versione ad alta tensione, fare riferimento a °C , mentre per la versione a bassa tensione, fare riferimento a °F .

Prendere l'acqua fredda

Quando la spia di raffreddamento “ è accessa ed ha “ ” almeno una tacca, “ cold toccare il pulsante e quindi premere il rubinetto di erogazione per ottenere acqua fredda.

Se la funzione di raffreddamento viene disattivata, “ *la luce diventa scura. In questo caso se l’utente preme “ *il pulsante , “ *l'indicatore lampeggerà e non verrà distribuita acqua. Nota:

La funzione di raffreddamento è disattivata per impostazione predefinita e deve essere attivata al primo utilizzo del dispositivo.

Personalizzare il volume dell'acqua

Toccare l'icona del volume dell'acqua per selezionarne il volume di uscita, può essere selezionato a: 120 ml, 200 ml, 300 ml, 500 ml; premere il pulsante di erogazione per erogare l'acqua nel volume specificato.

Sostituire l'acqua non depurata

Quando il display mostra il segno “☐”, svuotare l'acqua rimanente nel serbatoio dell'acqua non depurata, riempirlo fino a sotto la maniglia.

Lavaggio dopo un lungo periodo di inattività

Se il prodotto rimane inutilizzato per più di 72 ore, è necessario seguire le istruzioni dal passaggio 1 al passaggio 5 per effettuare il risciacquo prima del primo utilizzo.

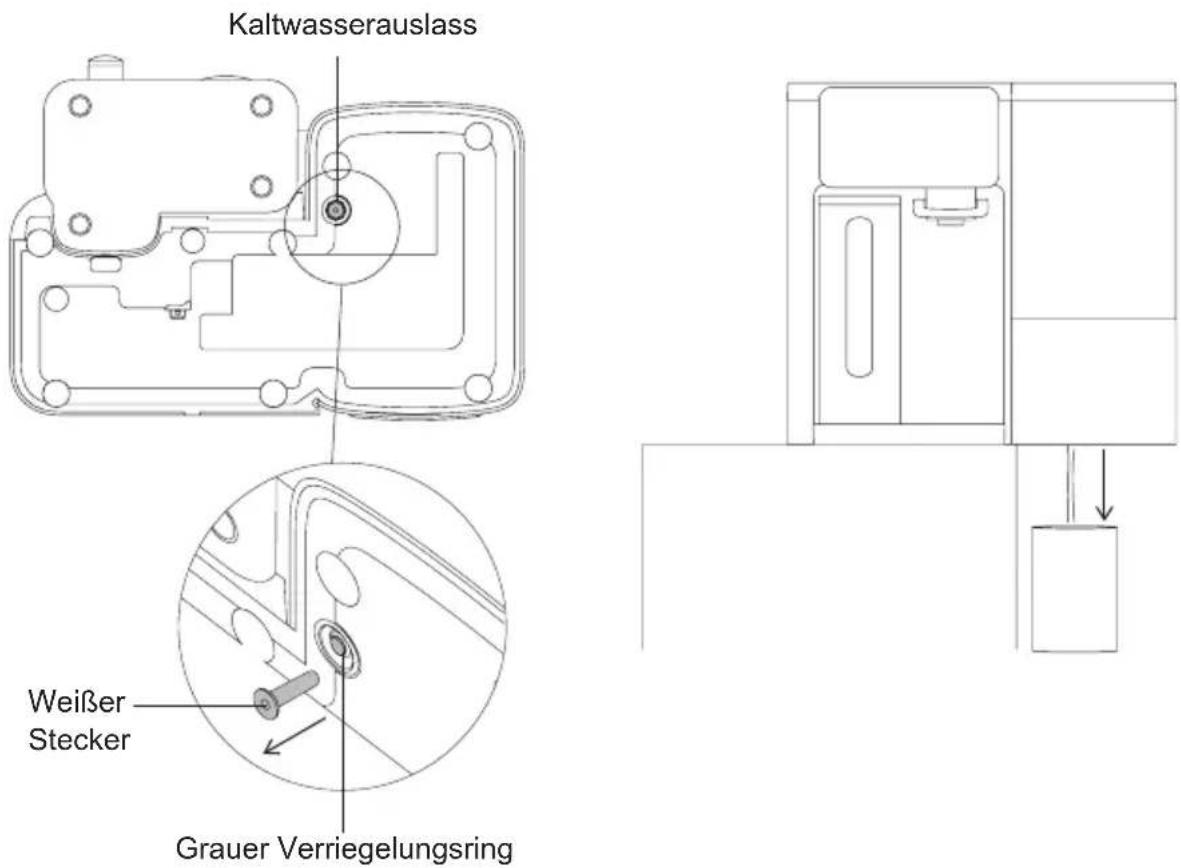

Serbatoio dell'acqua fredda vuoto

Se il dispositivo deve essere lasciato inutilizzato a lungo o trasportato, è necessario svuotare il serbatoio dell'acqua fredda. Rimuovere la tazza di acqua pura. Posizionare un contenitore superiore a 1,5 l sotto l'uscita dell'acqua fredda, situata nella parte inferiore del dispositivo. Spingere l'anello di bloccaggio grigio attorno all'uscita ed estrarre il tappo bianco, quindi toccare il pulsante “Colc” e continuare a premere il rubinetto di erogazione per 5 secondi per svuotare il serbatoio. Dopo aver svuotato il serbatoio, reinserire il tappo bianco e scollegare il dispositivo.

Pulizia e manutenzione

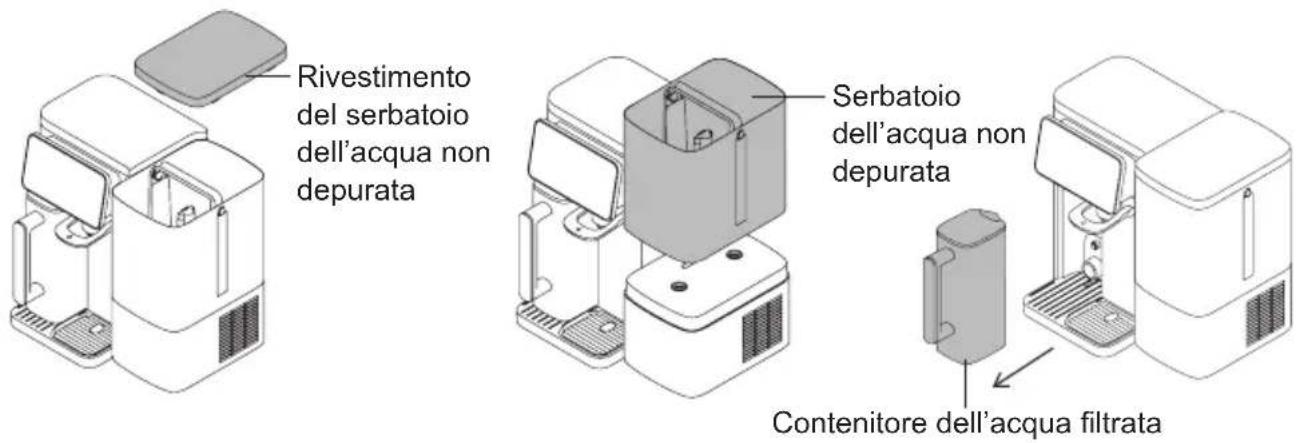

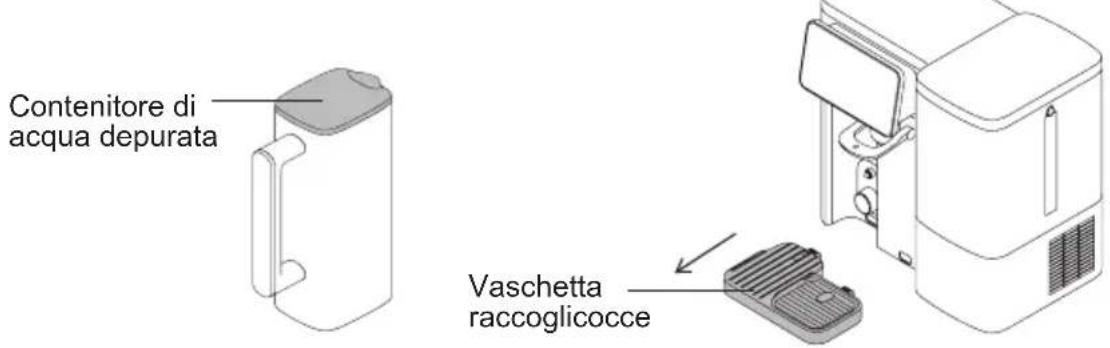

Pulire il serbatoio dell'acqua

1. Scollegare la spina di alimentazione e rimuovere il serbatoio dell'acqua non depurata e il contenitore dell'acqua depurata.

Rivestimento del serbatoio dell'acqua non depurata Serbatoio dell'acqua non depurata Contenitore dell'acqua filtrata

1. Lavare il serbatoio dell'acqua non depurata, il contenitore dell'acqua filtrata ed il suo coperchio. Pulire la superficie interna del contenitore e il coperchio con un panno morbido e pulito. Estrarre la vaschetta raccogligocce come indicato nell'immagine e svuotare l'acqua all'interno.

Contenitore di acqua depurata Vaschetta raccoglicocce

Sostituzione del filtro

Descrizione della durata del filtro

Quando l'indicatore della durata del filtro passa da questa figura "☐" a questa "☐" and the machine beeps for 10 seconds each time you take water, the filter needs to be replaced.

Se il filtro non viene sostituito regolarmente, la qualità dell'acqua dopo la depurazione potrebbe ridursi. Il ciclo di sostituzione del filtro varia a seconda della qualità e quantità della fonte idrica consumata.

Filtro Nome del filtro		Ciclo di sostituzione consigliato
Prima fase	Filtro composito di microfibra e carbone attivo	12 mesi
Seconda fase Filtro a membrana RO 24 mesi
Terza fase Filtro	mineralizzato al carbone attivo 12 mesi

Note:

1. Il ciclo di sostituzione del filtro descritto sopra non si riferisce al periodo di garanzia della qualità del filtro, ma alla durata prevista per mantenere le sue prestazioni originali. Nelle aree con scarsa qualità dell'acqua o in caso di elevato consumo, il ciclo di sostituzione del filtro sarà ridotto.
2. Il filtro mineralizzato al carbone attivo migliora il sapore dell'acqua. Se il sapore dell'acqua peggiora, si consiglia di sostituire immediatamente questo filtro.
3. Si prega di acquistare il filtro dai canali ufficiali, se si acquista un filtro non originale, il danno causato non rientrerà in garanzia.

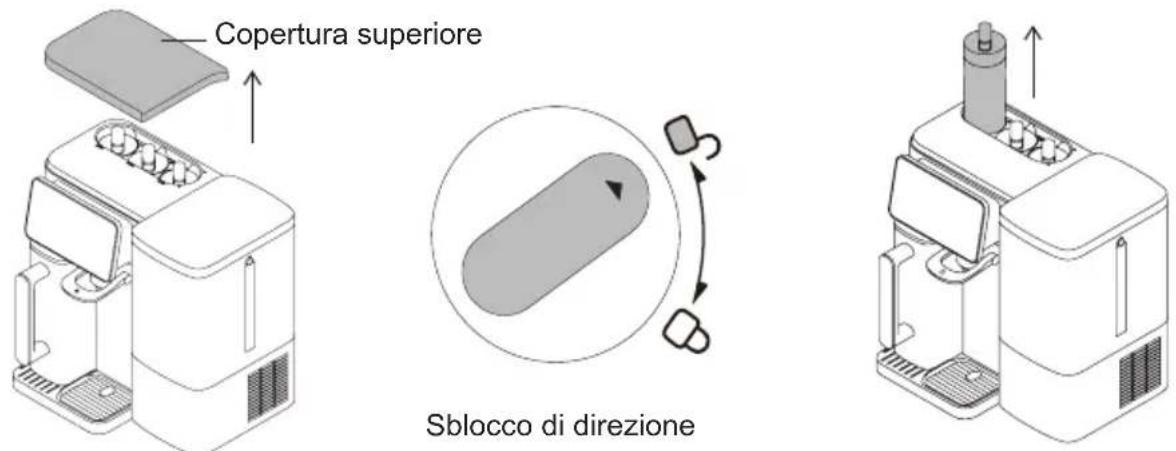

Metodo di sostituzione del filtro e azzeramento dell'indicatore di durata del filtro

Step 1. Spegnere l'intera macchina, rimuovere il serbatoio dell'acqua non depurata e il coperchio superiore del depuratore, ruotare il filtro per sbloccarlo seguendo le istruzioni sulla macchina e sollevare il filtro.

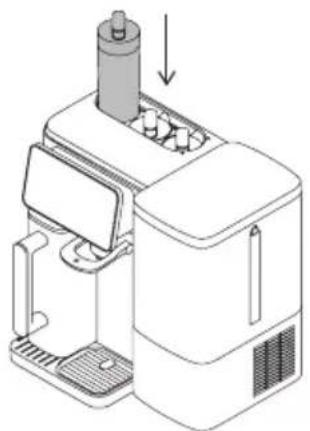

Step 2. Posizionare il nuovo filtro puntando la freccia verso il basso e ruotare il filtro dalla direzione di sblocco a quella di blocco.

Step3. Dopo l'accensione, prima continuare a premere l'icona 98°C /200 °F per 5 secondi, l'indicatore di durata del filtro n. 1, 2, 3 inizia a lampeggiare (se non si esegue l'operazione successiva, il lampeggio si interromperà dopo 10 secondi). A questo punto, continuare a premere 45°C /110 °F per 5 secondi e la durata del filtro n. 1 si ripristinerà, continuare a premere 55°C /130 °F per 5 secondi e la durata del filtro n. 2 si ripristinerà, continuare a premere 65°C /150 °F per 5 secondi e la durata del filtro n. 3 si ripristinerà. Dopo che la durata del filtro sarà ripristinata, l'indicatore di durata del filtro corrispondente all'immagine " ■■ ■" riprenderà gli stati completi.

Step 4. Dopo aver sostituito il filtro, fare riferimento ai passaggi di lavaggio prima dell'uso nella sezione "Assemblaggio del prodotto" e svuotare il contenitore dell'acqua depurata tre volte per completare il lavaggio del nuovo filtro.

Risoluzione dei problemi

Prima di inviare il prodotto ai centri di riparazione designati, verificare i seguenti punti.

Attenzione:

Problemi Possibili cause Soluzioni
Lo schermo non si accende e la macchinba non eroga acqua	La macchina non è collegata	Collegare la spina di alimentazione
Il flusso di acqua depurata è poco potente o non c'è produzione di acqua	Il filtro ha superato la sua durata o è bloccato	Sostituire il filtro
	La tensione di alimentazione del collegamento è coerente con la tensione nominale indicata sulla targhetta	Passare a un alimentatore con la stessa tensione nominale
	La pompa non funziona Contattare il servizio clienti ufficiale
	Controllare se la t emperatura dell'acqua non depurata è troppo bassa	Utilizzare acqua non depurata che soddisfi i requisiti di temperatura dell'acqua
Il depuratore d'acqua non produce acqua calda	La temperatura dell'acqua calda non è selezionata	Fare riferimento a “Prendere acqua calda”
	Il livello dell'acqua nel contenitore dell'acqua depurata è al di sotto del livello minimo.	Dopo che il livello dell'acqua nel contenitore di acqua depurata r aggiunge un livello più alto, prendere di nuovo acqua calda
Odore	Il filtro ha superato la sua durata utile	Sostituire il filtro
	Il filtro ha superato la sua durata utile	Seguire il manuale per lavare il prodotto e pulire il serbatoio dell'acqua non depurata e il contenitore dell'acqua depurata
Il valore TDS dell'acqua depurata rimane inviariato a 30	L'acqua non depurata non è stata sostituita	Sostituire l'acqua non depurata
	Il filtro ha superato la sua durata utile	Sostituire il filtro
L'indicatoredi depurazione dell'acqua “∪” lampeggia	Il contenitore dell'acqua depurata non è installato correttamente in posizione	Estrarre l'acqua depurata e reinserirla nella macchina
Problemi Possibili cause Soluzioni
Nessun accesso all'acqua fredda	La funzione di raffreddamento non è attivata	Pemere e tenere premuto il pulsante “ * per 5 secondi per attivare la funzione di raffreddamento
	Il livello dell'acqua del bollitore del purificatore d'acqua non è superiore ad una tacca	Attendere che il livello dell'acqua nel bollitore per la purificazione dell'acqua raggiunga una tacca prima di prendere acqua fredda

Se si verificano altri guasti che richiedono l'uso di strumenti professionali, per evitare pericoli la macchina deve essere riparata o sostituita dal produttore, da altri centri di manutenzione o da tecnici professionisti.

Specifiche del prodotto

Specifiche tecniche

Modello No R9 Pro
Nome del prodotto Depuratore d'acqua ad osmosi inversa
Alimentazione elettrica 220-230V~ 50-60Hz
Dimensionedella macchina (Larghezza*altezza*profondità)	381mm*357mm*252mm
Intervallo di temperatura dell'acqua	5-35°C
Flusso d'acqua depurata 0.3L/min	( 25°C )
Pressione dell'acqua 0-0.04MPa
Pressione di lavoro 0.4-0.8MPa
Potenza nominale 2200W

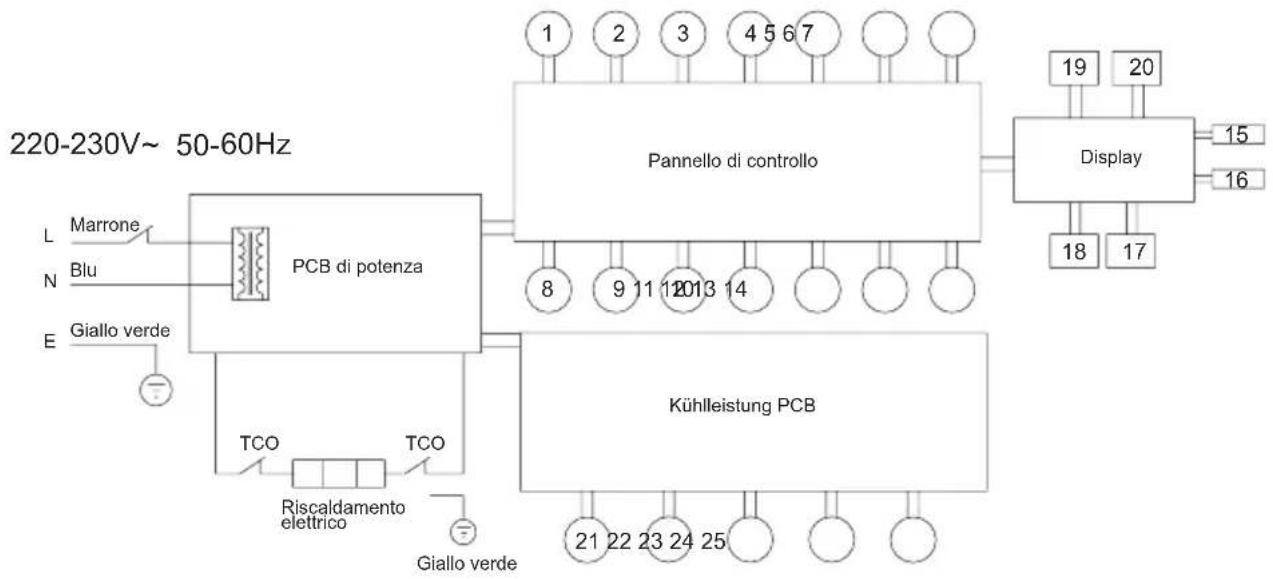

Schema elettrico


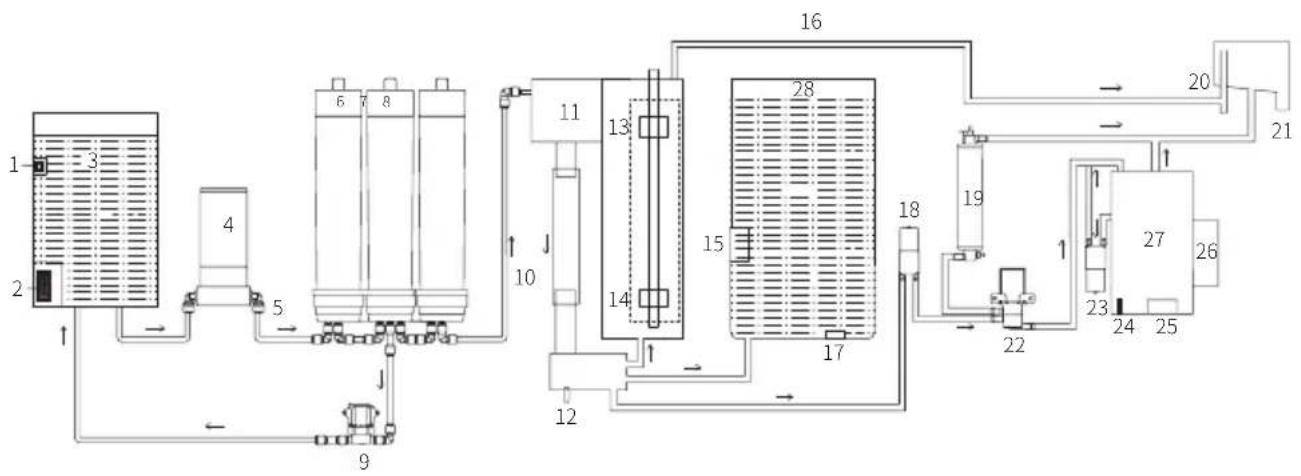

1. Pompa a membrana
2. Pompa booster
3. Componenti TDS
4. Valvola di scarico
5. Interruttore del serbatoio dell'acqua non depurata
6. Flussometro
7. Ingresso acqua NTC

8. Uscita acqua NTC

9. Sensore di livello del contenitore di acqua depurata

10. Microinterruttore del serbatoio dell'acqua depurata

11. Contenitore dell'acqua depurata con luve UV

12. Sensore di livello del contenitore di acqua depurata

13. Interruttore con rilevamento di posizione
14. Elettrovalvola a tre vie
15. Lampada ad acqua
16. Microinterruttore
17. Pulsante di controllo della temperatura
18. Pulsante di controllo del volume
19. Pulsante di raffreddamento
20. Pulsante blocco bambini
21. NTC di raffreddamento
22. Luce UV per il serbatoio dell'acqua fredda
23. Pompa di circolazione
24. Fan
25. Raffreddatore termoelettrico

Diagramma del percorso dell'acqua

1.Serbatoio dell'acqua non depurata Interruttore con rilevamento di posizione
2. Interruttore del livello dell'acqua
3.Acqua non depurata
4.Pompa booster
5.Raw water
6.Filtro composito in microfibra e carbone attivo
7.Filtro a membrana
8.Filtro a carbone attivo
9. Valvola di scarico
10.Acqua depurata RO
11.Acqua depurata
12.Acqua depurata NTC
13.Sensore del livello dell'acqua
14.Acqua depurata

15.Luce UV
16.Tubo di scarico
17. Rilevamento del contenitore di acqua depurata in posizione
18. Pompa in uscita
19. Tubo riscaldante
20.Uscita di scarico
21.Uscita d'acqua
22. Elettrovalvola a tre vie
23. Pompa di circolazione
24. NTC
25. Luce UV per il serbatoio dell'acqua fredda
26. Raffreddatore termoelettrico
27. Kaltwassertank
28. Contenitore dell'acqua filtrata

Informazioni sul produttore

Produttore Kingclean Electric Co., Ltd
Indirizzo	No.1 Xiangyang road, Suzhou New District, Jiangsu province, 215009, China

Disposizione

La macchina, gli accessori e la confezione devono essere riclassificati per il riciclaggio.

Non smaltire la macchina nei rifiuti domestici!

Possibilità di cambio senza preavviso.

Informazioni sulla garanzia

Questo prodotto gode di un anno di garanzia a partire dalla data di acquisto.

Sono esclusi dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio acquistato, le attività di pulizia, le conseguenze di un utilizzo improprio o danni da parte dell'acquirente o di una terza persona, danni che possono essere attribuiti a circostanze esterne.
