MANUALE UTENTE Matrix M9 Pro JIMMY

Istruzioni di sicurezza

Avvertenze

1. Non utilizzare cavi, spine rotte o prese di corrente allentate.
2. Non trascinare il cavo di alimentazione per trasportare la macchina.
3. Non smontare, riparare o modificare la macchina in autonomia, per evitare malfunzionamenti, pericoli o causare incendi.
4. Non immergere la macchina in acqua.
5. Non posizionare oggetti infiammabili come candele o accendini sul prodotto.
6. I bambini devono essere supervisionati dagli adulti per evitare ustioni.
7. Il cavo di alimentazione può essere collegato solo ad un alimentatore che corrisponda alla tensione nominale indicata sulla targhetta.
8. In caso di rumori anomali o perdite d'acqua sul prodotto, scollegarlo immediatamente e contattare il servizio clienti.
9. Se l'acqua penetra all'interno del prodotto, scollegare il cavo di alimentazione e contattare il servizio clienti. In caso di rumore anomalo o perdite d'acqua, scollegarlo dalla presa di corrente e contattare il servizio clienti.
10. Se il cavo di alimentazione è danneggiato, deve essere sostituito da tecnici professionisti per evitare pericoli.
11. ISTRUZIONI PER LA MESSA A TERRA – Questo apparecchio deve essere collegato a terra. In caso di malfunzionamento o guasto, la messa a terra ridurrà il rischio di scosse elettriche fornendo un percorso di minima resistenza per la corrente elettrica. Questo apparecchio è dotato di un cavo con un conduttore ed una spina di messa a terra; la spina deve essere inserita in una presa appropriata, installata e collegata a terra in conformità con tutti i codici e le ordinanze locali.
12. AVVERTENZA – Un collegamento non corretto del conduttore di messa a terra, può comportare il rischio di scosse elettriche. In caso di dubbi sulla corretta messa a terra dell'apparecchio, rivolgersi ad un elettricista qualificato. Non modificare la spina fornita con il prodotto; se non si adatta alla presa, farne installare una idonea da un tecnico qualificato.
13. Questo apparecchio non è destinato all'uso da parte di persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano state supervisionate o istruite in merito all'utilizzo da una persona responsabile per loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
14. La lampada UV può essere sostituita solo da personale qualificato.
15. Scollegare l'alimentazione prima di sostituire la lampada.
16. Questo apparecchio utilizza una sorgente ultravioletta (UV) e deve essere utilizzato in conformità con le sue marcature e istruzioni per evitare il contatto di radiazioni UV dannose con occhi e pelle.
17. Questo apparecchio è dotato di un interblocco/serratura della porta che disattiva la sorgente UV quando la porta viene aperta.
18. Questa protezione riduce il rischio di lesioni personali dovute alla sovraesposizione ai raggi UV.

Note

1. Si prega di leggere e conservare attentamente il manuale prima dell'uso.
2. I dati di progettazione e specifiche del prodotto nel manuale, potrebbero essere leggermente diversi dal prodotto effettivo. Fare riferimento al prodotto.
3. Se il prodotto non è stato utilizzato per più di 72 ore, al riavvio, scaricare tutta l'acqua

all'interno della macchina e sostituirla con acqua pulita; attendere che il contenitore dell'acqua pulita sia pieno, quindi svuotarlo (ripetere l'operazione sopra descritta 3 volte).

1. Non posizionare contenitori contenenti acqua, medicinali, cibo, piccoli oggetti metallici sopra il prodotto.
2. Si prega di utilizzare acqua che soddisfi gli standard comunali.
3. Non utilizzare il serbatoio di acqua pulita per conservare liquidi diversi da quest'ultima.
4. Quando si utilizza questo prodotto, posizionare la macchina in modo uniforme ed evitare infiltrazioni d'acqua.
5. Non lasciare il contenitore di raccolta dell'acqua sospeso per evitare che cada.
6. Sostituire il filtro tempestivamente, in base alla quantità e alla qualità di acqua consumata.
7. Dopo aver sostituito il nuovo filtro, accendere la macchina, attendere che il contenitore dell'acqua pulita si riempia e scaricare l'acqua (modalità di lavaggio) per tre volte, dopodichè utilizzare normalmente.
8. Mantenere pulita la macchina e il serbatoio dell'acqua ogni due mesi.
9. Durante la pulizia della macchina, non strofinarla con una soluzione corrosiva per evitare lo sbiadimento o la corrosione della superficie.
10. I filtri non originali possono presentare problemi quali mancanza di garanzia di sicurezza igienica delle materie prime, prestazioni di filtrazione ridotte e corrispondenza delle guarnizioni, che possono portare a una qualità dell'acqua anomala, rischi per la sicurezza e influire sulla durata della macchina. Utilizzare solo il filtro JIMMY Bewinch per la sostituzione.

Assemblaggio e lavaggio del prodotto

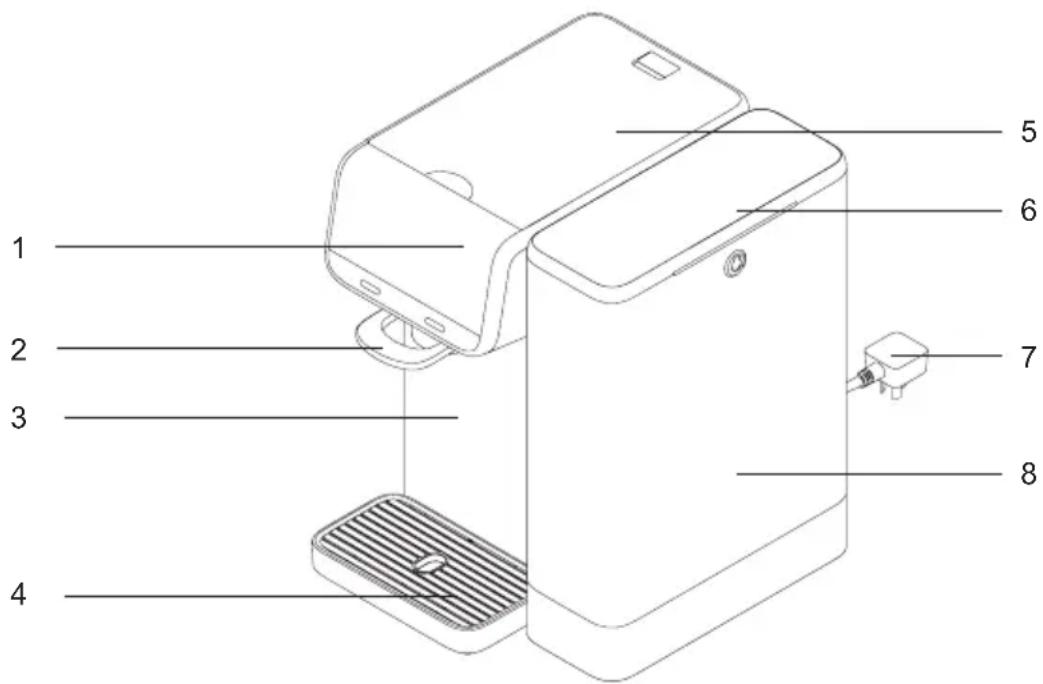

Componenti

Controllare che tutti i componenti siano inclusi. Contattateci via email: [e-mail] se qualche componente manca o è danneggiato. Conservare l'imballaggio esterno per un eventuale trasporto futuro.

1 2 3 4 5 6 7 8

1. Schermo
2. Rubinetto di erogazione
3. Alloggiamento
4. Vassoio raccogligocce

5. Copertura superiore

6. Copertura del serbatoio dell'acqua non filtrata

7. Cavo di alimentazione
8. Serbatoio dell'acqua non filtrata

Posizionamento

Il purificatore d'acqua deve essere posizionato su un tavolo liscio, solido e asciutto. Non esporre l'apparecchio alla luce diretta del sole o in luoghi con presenza di olio e fumo, che ne comprometterebbero l'aspetto.

Nuova ispezione della macchina

Estrarre la macchina e tutti gli accessori. Rimuovere il coperchio superiore, il coperchio del contenitore dell'acqua pura, il serbatoio dell'acqua grezza e il coperchio del serbatoio dell'acqua grezza dalla macchina e lasciarla riposare per 8-12 ore, quindi rimontare tutti i componenti.

Collegare l'alimentazione

Prima di inserire la spina del cavo di alimentazione nella presa di corrente, assicurarsi che l'alimentazione sia 220V-230V\~. Tenere la spina e le mani asciutte.

Nota: se il cavo di alimentazione è danneggiato, per evitare pericoli, la macchina deve essere sostituita dal produttore, da altri centri di manutenzione o da professionisti di centri simili.

Vampate prima del primo utilizzo

Si prega di sciacquare l'intera macchina prima del primo utilizzo.

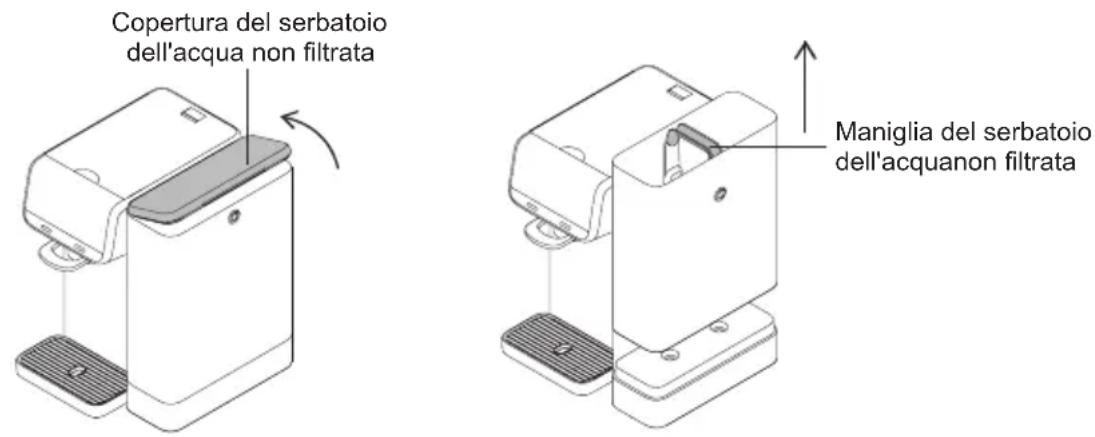

Rimuovere il coperchio del serbatoio dell'acqua grezza, afferrare la maniglia del serbatoio e sollevarlo. Riempire il serbatoio dell'acqua grezza con acqua di rubinetto comunale fino alla linea massima, quindi rimetterlo nella macchina e iniziare a purificare l'acqua. Il processo di purificazione dell'acqua è completato quando l'indicatore di purificazione " ☐ dell'acqua si spegne.

Maniglia del serbatoio dell'acquanon filtrata

Step1: Lavaggio del percorso dell'acqua a temperatura ambiente

Posizionare un contenitore di capacità superiore a 3,5 litri sotto l'uscita dell'acqua. Tenere premuto il rubinetto di erogazione per 5 secondi fino a quando non si sente un "bip", la spia di erogazione diventa verde e il dispositivo entra in modalità di lavaggio per lavare il filtro e il circuito dell'acqua. Al termine del lavaggio, svuotare il serbatoio dell'acqua grezza dall'acqua di scarico, riempirlo con acqua del rubinetto e riavviare il processo di purificazione. Ripetere l'operazione per 3 volte.

Step2: lavaggio del percorso dell'acqua calda

Quando l'indicatore di purificazione “ 🚗” dell'acqua mostra, posizionare un contenitore più grande di 3,5 litri sotto l'uscita dell'acqua. Selezionare “98°C /200 °F ” e premere il rubinetto di erogazione per erogare acqua. Finché il serbatoio dell'acqua pura non è vuoto, l'indicatore di purificazione dell'acqua mostra “ 🚗”. Quindi il dispositivo può essere utilizzato normalmente. Nota:

1. Per garantire un utilizzo ottimale, lasciare la macchina accesa anche se è rimasta inattiva per lungo tempo.
2. Se il dispositivo non è stato utilizzato per più di 12 ore, si consiglia di scaricare acqua calda a 98°C (200 °F) per 5 secondi prima di utilizzarlo nuovamente.
3. All'inizio dell'utilizzo, l'acqua purificata deve riempire prima il filtro e il circuito dell'acqua. Di conseguenza, ci sarà meno acqua immagazzinata nel serbatoio dell'acqua purificata. Sostituire l'acqua grezza dopo l'indicatore di sostituzione " ①" dell'acqua grezza. Si accende e continua il processo di purificazione.
4. Quando si utilizza il nuovo filtro per purificare l'acqua, l'enorme quantità d'aria emessa dal filtro durante il primo utilizzo causerà la torbidità dell'acqua nel serbatoio dell'acqua non filtrata. Si tratta di un normale fenomeno fisico e le bolle scompariranno dopo alcuni minuti di inattività. Il dispositivo può essere utilizzato normalmente.

Utilizzo del prodotto

Introduzione della funzione del prodotto

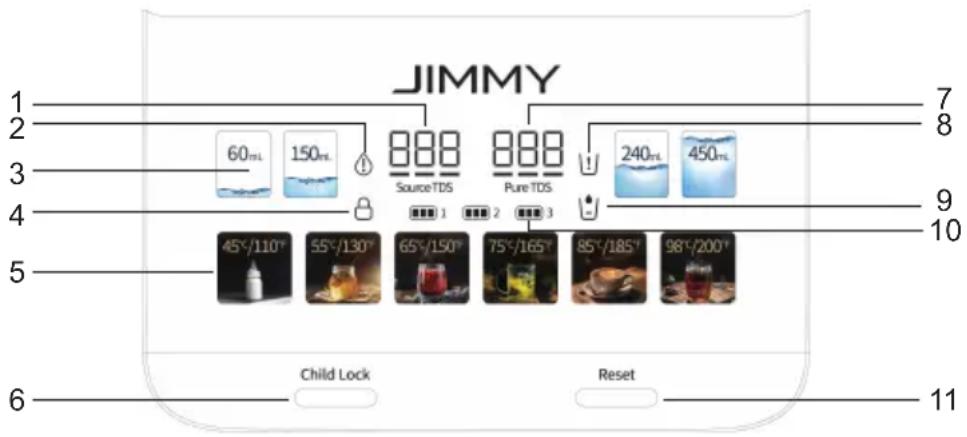

Descrizione del display

JIMMY 1 2 3 4 5 6 7 8 9 10 Child Lock Reset 11 60mL 150mL SourceTDS PureTDS 240mL 450mL 45°/110° 55°/130° 65°/150° 75°/165° 85°/185° 98°/200°

1. Indicatore TDS dell'acqua non filtrata
2. Indicatore di errore
3. Pulsante del volume dell'acqua

4. Pulsante della temperatura

5. Pulsante di regolazione della temperatura

6. Pulsante di blocco bambini
7. Indicatore TDS per acqua pura

8. Indicatore di sostituzione dell'acqua non filtrata

9. Indicatore di purificazione dell'acqua

10. Indicatore di durata del filtro
11. Pulsante di reset

45°C/110°F 55°C/130°F 65°C/150°F 75°C/165°F 85°C/185°F 98°C/200°F

Pulsante della temperatura

Clicca sul pulsante della temperatura per selezionare la temperatura dell'acqua. Le temperature disponibili sono: ambiente, 45°C /110 °F, 55°C /130 °F, 65°C /150 °F, 75°C /165 °F, 85°C /185 °F, 98°C /200 °F. La spia di erogazione diventerà blu quando si eroga acqua a temperatura ambiente, rossa quando si eroga acqua calda e verde quando la macchina entra in modalità di scarico. La spia di erogazione si spegne quando si interrompe l'erogazione.

60mL 150mL 240mL 450mL

Nota:

La macchina è dotata di modalità plateau: quando si preleva acqua calda a 98°C/200°F, se la temperatura non raggiunge i 98°C/200°F dopo 20 secondi, la modalità plateau si attiva automaticamente per regolare la temperatura dell'acqua. Se l'altitudine dell'ambiente di utilizzo è superiore a 1500 metri, si sconsiglia di utilizzare acqua calda a 98°C/200°F in questo momento, poiché potrebbero verificarsi spruzzi di vapore. Fare attenzione a non scottarsi.

Pulsante del volume dell'acqua

Fare clic sul pulsante del volume d'acqua per selezionare il volume d'acqua fisso per una singola erogazione. I volumi d'acqua fissi disponibili sono 60mL, 150mL, 240mL, 450mL.

Indicatore di purificazione dell'acqua

Indicatore di purificazione dell'acqua

Quando il serbatoio dell'acqua pura è vuoto, l'indicatore di purificazione dell'acqua mostra “∪”.

Quando la macchina inizia a purificare l'acqua, l'indicatore di purificazione dell'acqua mostra “💡” e “ 🔍” lampeggia.

Quando il livello dell'acqua nel serbatoio dell'acqua pura aumenta, l'indicatore di purificazione dell'acqua mostra “ 🚗e “ ” ⚠icona di rilascio lampeggia.

L'indicatore “ 🚙 ” di purificazione dell'acqua si spegne quando il serbatoio dell'acqua pura è pieno.

Indicatore di sostituzione dell'acqua grezza

∪ o ∪'acqua non può essere erogata

∪ o ∪o spegni la luce L'acqua può essere erogata

Indicatore di sostituzione dell'acqua grezza

Nelle tre occasioni seguenti, lo schermo mostra “ 🚗 ” e il dispositivo emette un segnale acustico per tre volte.

1. Quando il serbatoio dell'acqua grezza non è installato Il livello dell'acqua nel serbatoio dell'acqua grezza è inferiore al segno del

livello minimo dell'acqua.

1. Valore TDS dell'acqua grezza superiore a 999
   3.Nei casi 2 e 3, svuotare l'acqua rimanente nel serbatoio dell'acqua non filtrata e riempirlo nuovamente con acqua del rubinetto.

Pulsante di blocco bambini

Pulsante di blocco bambini

Quando la funzione di blocco bambini è attiva, il dispositivo non può erogare acqua o scaricarla. Il blocco bambini è disattivato per impostazione predefinita ogni volta che si accende il dispositivo.

Attivare la funzione di blocco bambini: tenere premuto il pulsante di blocco bambini per 5 secondi finché non si sente un segnale acustico, l'indicatore “☐” di blocco bambini si illumina.

Disattivare la funzione di blocco bambini: tenere premuto il pulsante di blocco bambini per 5 secondi finché non si sente un segnale acustico, l'indicatore “ ⚙ ” di blocco bambini si spegne.

Source TDS

Pure TDS

Indicatore del valore TDS dell'acqua pura/grezza

Indicatore del valore TDS dell'acqua pura/grezza

Il TDS (solidi totali disciolti) è un valore generico per i sali inorganici e i metalli pesanti disciolti in acqua. Rappresenta la quantità di impurità disciolte nell'acqua. Normalmente, più basso è il valore TDS, più pura è l'acqua.

Valore TDS dell'acqua grezza: indica il valore TDS dell'acqua nel serbatoio dell'acqua grezza, quando non è filtrata dalla membrana RO del dispositivo.

Valore TDS dell'acqua pura: indica il valore TDS dell'acqua pura dopo che l'acqua non filtrata è stata filtrata dalla membrana RO del dispositivo.

Indicatore di durata del filtro

Indicatore di durata del filtro

Gli indicatori di durata del filtro n. 1, n. 2 e n. 3 rappresentano rispettivamente la durata del 1°, 2° e 3° filtro. Ogni indicatore ha 3 celle "

Più celle sono accese le spie luminose, maggiore sarà la durata residua del filtro. Se tutte le celle dell'indicatore si spengono, “ ” lampeggiano e la macchina emette un segnale acustico per 10 secondi ogni volta che si eroga acqua, significa che la durata del filtro corrispondente è scaduta e che è necessario sostituirlo.

Indicatore di errore

Indicatore di errore

Quando il sistema rileva un errore, l'indicatore di errore si accende, “ ⚙ ” lampeggia ed emette un segnale acustico per 10 secondi e l'area TDS dell'acqua pura visualizza il codice di errore corrispondente. Prima che l'errore venga risolto, il dispositivo può erogare solo acqua a temperatura ambiente. Finché il pulsante viene toccato, l'indicatore di errore “ ⚙ ” lampeggia di nuovo con un segnale acustico per 10 secondi.

Utilizzo

Avvia su

Riempire il serbatoio dell'acqua grezza fino al livello massimo e installarlo in posizione. Una volta collegato, il dispositivo emetterà un segnale acustico e tutte le icone sullo schermo si illumineranno per 1 secondo prima di tornare allo stato di visualizzazione normale. Il dispositivo inizia a purificare l'acqua.

L'icona di purificazione dell'acqua mostra “∪” o “∪” l'acqua non può essere erogata.

Quando viene visualizzata l'icona di purificazione dell'acqua “ 🚙 ” o “ 🚤 ” , l'acqua può essere erogata.

Utilizzare acqua a temperatura ambiente

Premere il pulsante di erogazione dell'acqua per erogare acqua a temperatura ambiente. Premere nuovamente il pulsante di erogazione dell'acqua per terminare l'erogazione.

Acqua calda

Per prima cosa, tocca il pulsante della temperatura sullo schermo per selezionare la temperatura dell'acqua. La temperatura può essere selezionata tra 45°C/110°F, 55°C/130°F, 65°C/150°F, 75°C/165°F, 85°C/185°F e 98°C/200°F. Premi il rubinetto di erogazione per ottenere acqua alla temperatura selezionata; la spia di erogazione diventerà rossa. Premi nuovamente il rubinetto per interrompere l'erogazione.

Personalizza il volume dell'acqua

Toccare il pulsante del volume d'acqua per selezionare il volume d'acqua in uscita, che può essere selezionato tra 60 mL, 150 mL, 240 mL o 450 mL. Premere il rubinetto di erogazione per erogare una quantità specifica di acqua.

Sostituire l'acqua non filtrata

Quando sullo schermo viene visualizzato: svuotare l'acqua rimanente nel serbatoio dell'acqua grezza, riempire il serbatoio dell'acqua grezza con acqua fino a sotto la maniglia.

Risciacquo

Se il prodotto è rimasto inattivo per più di 72 ore, è necessario svuotarlo. Posizionare un contenitore di capacità superiore a 3,5 litri all'ingresso dell'acqua e tenere premuto il pulsante dell'acqua per 5 secondi. Verrà emesso un segnale acustico e la spia dell'acqua diventerà verde, a indicare che il prodotto è entrato in modalità di svuotamento. Dopo aver interrotto lo svuotamento, il display tornerà automaticamente all'interfaccia utente.

Attivare e disattivare l'avviso di acqua grezza 999

Quando il valore TDS dell'acqua grezza è superiore a 999, l'indicatore “ √ ” di sostituzione dell'acqua grezzasi accenderà e la macchina inizierà a emettere un segnale acustico per ricordare all'utente di sostituire l'acqua grezza.

Premere e tenere premuto il pulsante “45°C/110°F” fino a quando non si sente un segnale acustico per disattivare l'avviso di livello 999 dell'acqua grezza; il display TDS dell'acqua grezza mostra UAL per 1 secondo. Premere e tenere premuto nuovamente per ripristinare la funzione di promemoria. Il display TDS dell'acqua grezza mostra AL per 1 secondo.

Quando il TDS dell'acqua grezza è superiore a 999, la durata del filtro sarà notevolmente ridotta, pertanto si consiglia di mantenere attiva questa funzione di allarme.

Attiva/disattiva la modalità di risparmio energetico

Il dispositivo è dotato di modalità di risparmio energetico. In modalità di risparmio energetico, quando il dispositivo non viene utilizzato per 1 minuto, lo schermo si oscura. La modalità di risparmio energetico è attiva per impostazione predefinita.

Per attivare o disattivare la modalità di risparmio energetico, tenere premuto il pulsante 240 ml per 5 secondi fino a quando non si sente un segnale acustico. Quando la modalità di risparmio energetico è attiva, l'indicatore TDS dell'acqua grezza visualizzerà ECO per 1 secondo; quando è disattivata, l'indicatore TDS dell'acqua grezza visualizzerà OFF per 1 secondo.

Pulizia e manutenzione

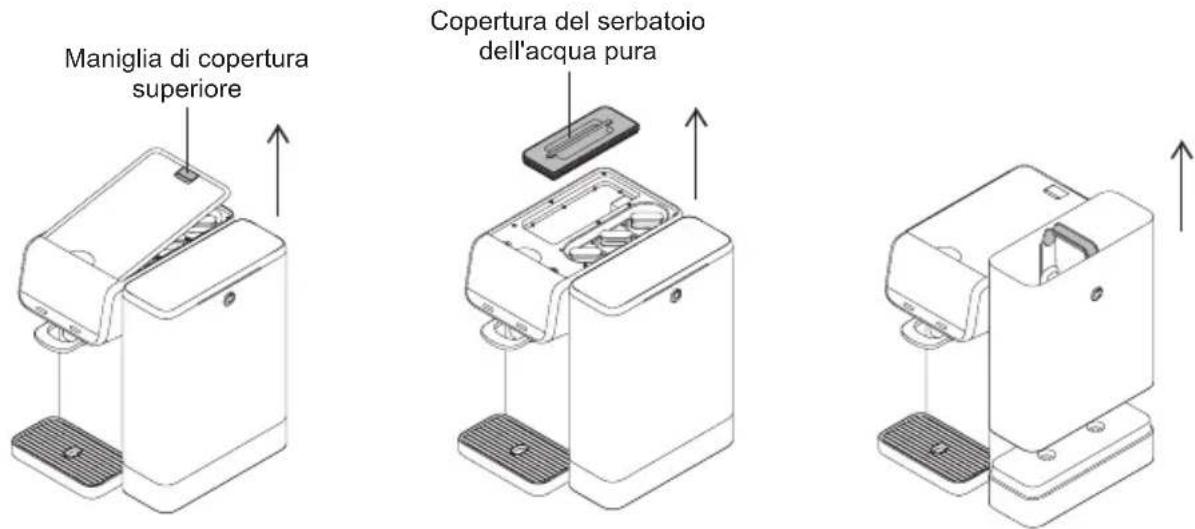

Pulire il serbatoio dell'acqua

1. Tenere premuto il rubinetto di erogazione per 5 secondi per attivare la modalità di scarico. Dopo aver svuotato l'acqua nel serbatoio dell'acqua pura e nel circuito dell'acqua, staccare la spina di alimentazione. Quindi, afferrare la maniglia del coperchio superiore e rimuoverla. Estrarre il coperchio del serbatoio dell'acqua pura.

Maniglia di copertura superiore Copertura del serbatoio dell'acqua pura

1. Si prega di estrarre il contenitore di raccolta dell'acqua e di pulire tempestivamente l'acqua accumulata al suo interno.

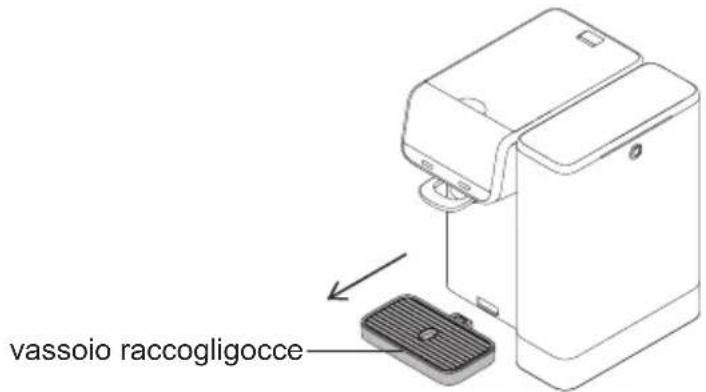

2. Rimuovere la vaschetta raccogli-gocce e svuotarla dell'acqua contenuta. Nota: si consiglia di pulire il serbatoio dell'acqua grezza e il serbatoio dell'acqua pulita ogni 2 mesi.

vassoio raccogligocce

Sostituzione del filtro

Descrizione

Quando l'indicatore della durata del filtro diventa da “ 📄 ” a “ □ ” e la macchina emette un segnale acustico per 10 secondi ogni volta che si preleva acqua, il filtro deve essere sostituito.

Se il filtro non viene sostituito regolarmente, la qualità dell'acqua dopo la purificazione potrebbe peggiorare. Il ciclo di sostituzione del filtro varia a seconda della qualità della fonte idrica e della quantità di acqua consumata.

Filtro Filter name Sostituzione del filtro
Filtro 1	Filtro composito in microfibra e carbone attivo	12 mesi
Filtro2 Filtro a membrana RO 24 mesi
Filtro 3 Filtro mineralizzato a carbone attivo 12 mesi

Attention:

1. Il ciclo di sostituzione del filtro sopra descritto non si riferisce al periodo di garanzia della qualità del filtro, ma alla durata prevista del filtro per mantenere le sue prestazioni originali. Nelle aree con scarsa qualità dell'acqua o in caso di elevato consumo idrico, il ciclo di sostituzione del filtro sarà ridotto.
2. Il filtro mineralizzato al carbone attivo migliora il sapore dell'acqua. Se il sapore dell'acqua peggiora, si consiglia di sostituire immediatamente il filtro.
3. Si prega di acquistare il filtro dai canali ufficiali. Se si acquista un filtro non originale, il danno causato non sarà garantito.

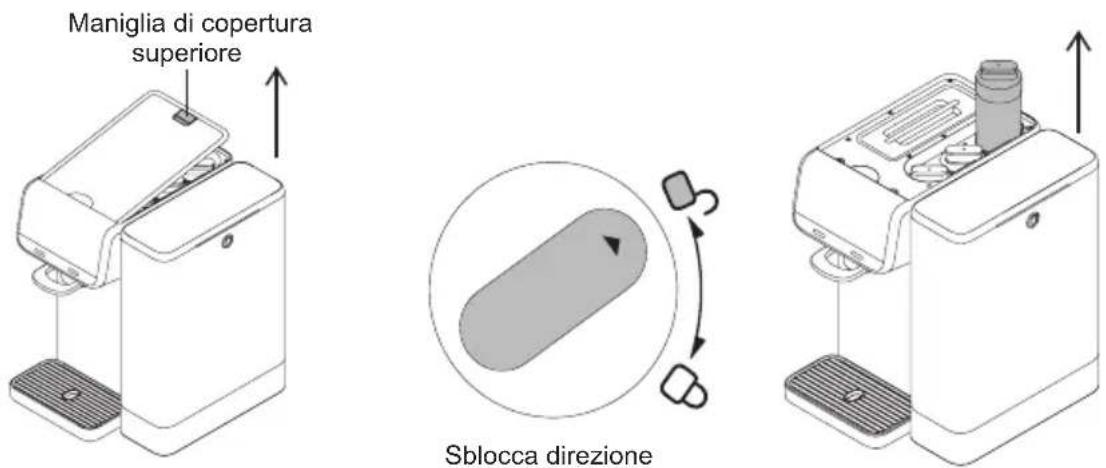

Sostituzione del filtro e azzeramento dell'indicatore di durata del filtro

1. Scollegare l'alimentazione elettrica, rimuovere il serbatoio dell'acqua grezza e il coperchio superiore del dispositivo, ruotare il filtro per sbloccarlo in posizione secondo le marcature sulla macchina e sollevare il filtro.

Maniglia di copertura superiore Sblocca direzione

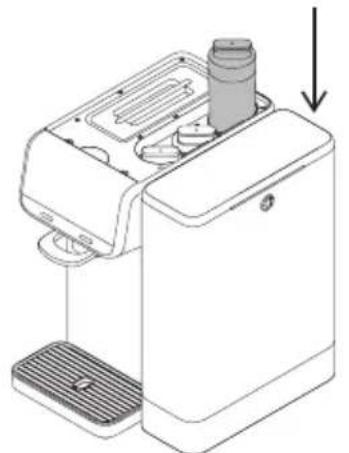

1. Posizionare il nuovo filtro puntando la freccia verso il basso e ruotando il filtro dalla direzione di sblocco a quella di blocco.

1. Accendere la macchina, quindi tenere premuto il pulsante Reset per 5 secondi per attivare la modalità di reset del filtro. Per impostazione predefinita, l'indicatore di durata del filtro n. 1 lampeggerà. Premere il pulsante Reset per cambiare il filtro selezionato. Tenere nuovamente premuto il pulsante Reset per 5 secondi per azzerare la durata del filtro.

(Il dispositivo uscirà automaticamente dalla modalità di ripristino del filtro se non viene eseguita alcuna operazione entro 10 secondi.)

Reset

1. Dopo aver sostituito il filtro, fare riferimento ai passaggi di "lavaggio prima del primo utilizzo" nella sezione "Assemblaggio e lavaggio del prodotto" per completare il lavaggio del nuovo filtro.

Risoluzione dei problemi

Prima di inviare il prodotto agli uffici di riparazione designati, verificare i seguenti punti.

Problemi Possibili cause	Soluzioni
Lo schermo rimane inattivo e il dispositivo non purifica l'acqua	La macchina non è collegata all'alimentazione elettrica.	Collegare la spina di alimentazione
Indicatore “” di sostituzione dell'acqua non filtrata si accende in modo errato quando il serbatoio dell'acqua grezza è pieno	Il galleggiante del serbatoio dell'acqua grezza cade	Controllare che il galleggiante sia montato all'interno del serbatoio dell'acqua grezza e, se dovesse staccarsi, rimontarlo sul serbatoio dell'acqua grezza.
	Il serbatoio dell'acqua grezza non viene spinto verso il basso.	Reinstallare il serbatoio dell'acqua grezza, premerlo verso il basso
Bassa velocità di purificazione o la macchina non riesce a purificare l'acqua	Il serbatoio dell'acqua grezza non è premuto sul fondo.	Reinstallare il serbatoio dell'acqua grezza, premerlo verso il basso
	Il filtro ha superato la sua durata utile o è bloccato	Sostituire il filtro
	La tensione di ingresso è inferiore a quella indicata sull'etichetta del dispositivo.	Passare a un alimentatore con la stessa tensione nominale
	La pompa è fuori servizio Contatta	il servizio post-vendita ufficiale
	La temperatura dell'acqua grezza è troppo bassa	Utilizzare acqua grezza che soddisfi la temperatura dell'acqua richiesta sull'etichetta di classificazione.
	Utilizzo di un filtro non originale Sostituire con filtro marca JIMMY
Perdita d'acqua	Il serbatoio dell'acqua grezza ha superato il giunto gestito (livello MAX)	Assicurarsi che il serbatoio dell'acqua grezza sia riempito al di sotto della linea MAX.
La macchina non può erogare acqua calda	La temperatura dell'acqua calda non è selezionata	Fare riferimento a "Prendere acqua calda"
	Il livello dell'acqua nel contenitore dell'acqua pura è al di sotto del livello minimo dell'acqua	Dopo che il livello dell'acqua nella tazza di acqua pura raggiunge un livello più alto, prendere di nuovo acqua calda
Odore	Il filtro ha superato la sua durata utile	Sostituire il filtro
	Il dispositivo non è stato utilizzato per molto tempo	Seguire il manuale utente per sciacquare il dispositivo tre volte.
Il valore TDS dell'acqua pura rimane invariato a 30	L'acqua grezza non è stata sostituita	Sostituire l'acqua grezza e rifare l'acqua
	Il filtro ha superato la sua durata utile	Sostituire il filtro

Attenzione: Se si verificano altri guasti che richiedono l'uso di strumenti professionali, per evitare pericoli, la macchina deve essere riparata o sostituita dal produttore, da altri centri di manutenzione o da professionisti di centri simili.

Specifiche del prodotto

Specifiche tecniche

Modello M9 Pro
Nome del prodotto	Purificatore d'acqua ad osmosi inversa
Alimentazione 220-230V~ 50-60Hz
Dimensione(larghezza*profondità*altezza)	278mm*310mm*366 mm
Intervallo di temperatura dell'acqua d'ingresso	5°C -35°C (41 °F -95 °F )
Flusso di acqua purificata 0.3L/min ( 25°C /77 °F )
Pressione dell'acqua in ingresso	0MPa-0.04MPa
Pressione 0.4MPa-0.8MPa
Potenza nominale 2200W

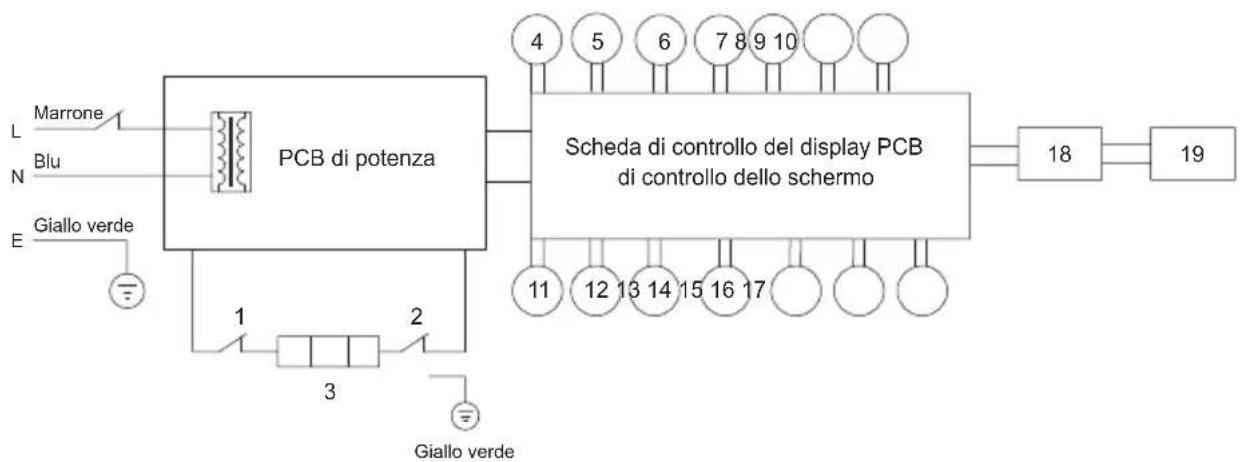

Schema elettrico

220-230V\~ / 50-60Hz

1. Regolatore di temperatura 1
2. Regolatore di temperatura 2
3. Riscaldatore elettrico
4. Valvola per acque reflue
5. Piccola pompa a membrana
6. Pompa booster
7. Lampada UV

8. Sensore TDS

9. Microinterruttore di erogazione

10. PCB per luce di erogazione
11. Uscita acqua NTC
12. Ingresso acqua NTC
13. Sensore di acqua piena nel serbatoio dell'acqua pura

14. Sensore di vuoto dell'acqua nel serbatoio dell'acqua pura

15. Misuratore di portata

16. Sensore reed del livello dell'acqua nel serbatoio dell'acqua grezza
17. Sensore reed in posizione nel serbatoio dell'acqua grezza
18. PCB dello schermo
19. PCB del pulsante

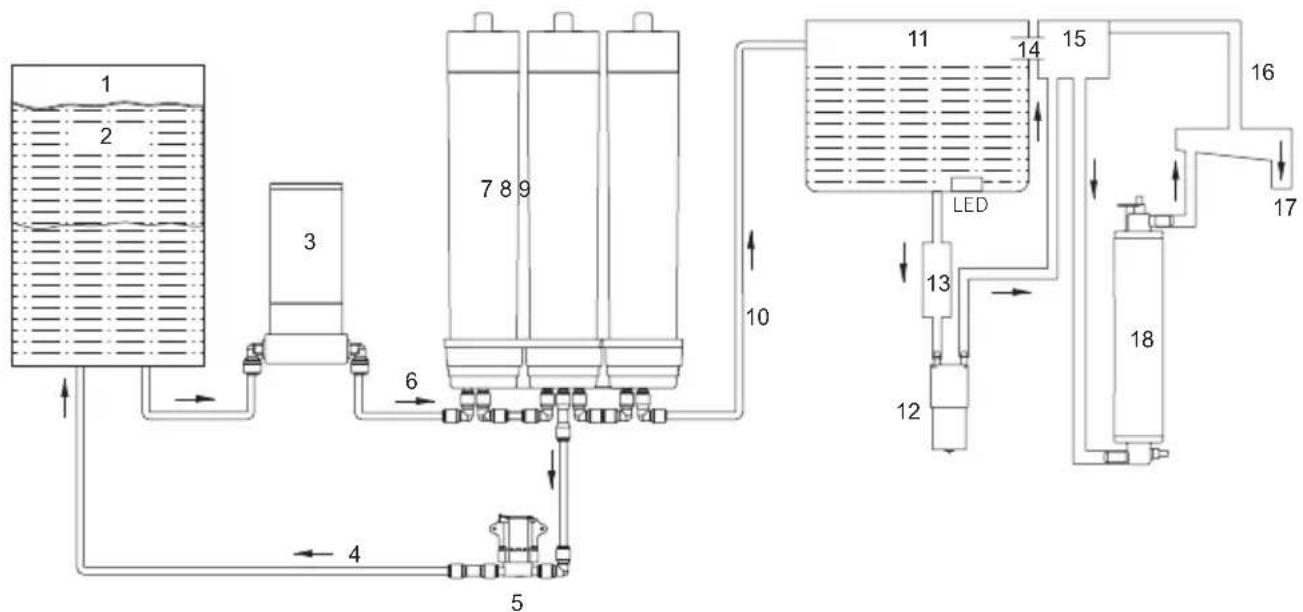

Diagramma del corso dell'acqua

1. Serbatoio dell'acqua grezza
2. Acqua grezza
3. Pompa booster
4. acque reflue
5. valvola di scarico
6. Acqua grezza

7. Filtro a carboni attivi pre-attivati Filtro composito in microfibra e carboni attivi

8. Filtro a membrana RO

9. Filtro a carbone attivo
10. Acqua purificata tramite osmosi inversa RO
11. Serbatoio di acqua pura
12. Pompa di scarico

13. Sensore di livello dell'acqua

14. Uscita di scarico

15. valvola di ritegno
16. Tubo di scarico
17. Uscita dell'acqua
18. Tubo di riscaldamento

Informazioni sul produttore

La macchina, gli accessori e la confezione devono essere riclassificati per il riciclaggio.

Non smaltire la macchina nei rifiuti domestici.

Possibilità di cambio senza preavviso.

Informazioni sulla garanzia

Questo prodotto gode della garanzia di 2 anni a partire dalla data di acquisto.

Sono esclusi dalla garanzia: filtri di ricambio, normale usura, uso commerciale, modifiche apportate all'apparecchio, interventi di pulizia, conseguenze di un uso improprio o danni causati dall'acquirente o da terzi e danni attribuibili a circostanze esterne.
