ПОСІБНИК КОРИСТУВАЧА Matrix M9 Pro JIMMY

Важливі інструкції з техніки безпеки

Попередження

1. Не використовуйте зламані шнури або вилки, а також нещільно закріплені розетки.
2. Не тягніть за шнур живлення під час перенесення пристрою.
3. Не розбирайте, не ремонтуйте і не модифікуйте пристрій самостійно, щоб уникнути несправностей і небезпеки або навіть пожежі.
4. Не занурюйте пристрій у воду.
5. Не ставте на цей виріб легкозаймисті небезпечні предмети, такі як свічки та запальнички.
6. Діти повинні знаходитись під наглядом дорослих, щоб уникнути травмування.
7. Шнур живлення можна підключати лише до джерела живлення, що відповідає номінальній напрузі, зазначеній в табличці.
8. Якщо з'явився незвичний звук або витік води, негайно відключіть виріб від мережі та зверніться до сервісного центру.
9. Якщо вода потрапила всередину виробу, від'єднайте шнур живлення та зверніться до сервісного центру. Якщо з'явився ненормальний звук або витік води, від'єднайте шнур живлення та зверніться до сервісного центру.
10. Якщо шнур живлення пошкоджено, його повинен замінити виробник і його призначений відділ ремонту або фахівці аналогічного відділу, щоб уникнути небезпеки.
11. ІНСТРУКЦІЇ ЩОДО ЗАЗЕМЛЕННЯ - Цей прилад повинен бути заземлений. У разі несправності або поломки заземлення зменшує ризик ураження електричним струмом, забезпечуючи шлях найменшого опору для електричного струму. Цей прилад оснащений шнуром із заземлювальним провідником і заземлювальною вилкою. Вилку слід вставляти у відповідну розетку, встановлену та заземлену згідно з усіма місцевими нормами та правилами.
12. ПОПЕРЕДЖЕННЯ - Неправильне підключення заземлювального проводу приладу може призвести до ураження електричним струмом. Якщо у вас є сумніви щодо правильності заземлення приладу, зверніться до кваліфікованого електрика або представника сервісної служби. Не змінюйте вилку, що постачається з приладом; якщо вона не підходить до розетки, зверніться до кваліфікованого спеціаліста для встановлення відповідної розетки".
13. Цей прилад не призначений для використання особами (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами з недостатнім досвідом і знаннями, якщо тільки вони не перебувають під наглядом або не проінструктовані щодо використання приладу особою, відповідальною за їхню безпеку. Діти повинні перебувати під наглядом, щоб переконатися, що вони не граються з приладом.
14. Заміну УФ-лампи може здійснювати лише кваліфікований персонал.
15. Перед заміною лампи відключіть живлення.
16. Цей прилад використовує джерело ультрафіолетового випромінювання (УФ) і повинен використовуватися відповідно до його маркування та інструкцій, щоб запобігти впливу шкідливого УФ-випромінювання на очі та відкриту шкіру користувача.
17. Цей прилад оснащений блокуванням/замиканням дверцят, яке вимикає джерело ультрафіолетового випромінювання під час відкриття дверцят.
18. Цей запобіжний захід знижує ризик отримання травм від надмірного впливу ультрафіолетового випромінювання.

Примітки!

1. Будь ласка, уважно прочитайте інструкцію перед використанням і збережіть її для подальшого використання.

2. У посібнику можуть бути незначні відмінності між дизайном і технічними характеристиками продукту та фактичним продуктом, будь ласка, зверніться до фактичного продукту.

3. Якщо виріб не використовувався понад 72 годин, при перезапуску злийте всю воду з пристрою і замініть воду в резервуарі для водопровідної води новою; зачекайте, поки чаша для очищеної води наповниться, а потім спорожніть її (повторіть вищевказану процедуру 3 рази).

4. Не ставте на виріб ємності з водою, ліками, їжею, дрібними металевими предметами.

5. Будь ласка, використовуйте воду, яка відповідає муніципальним стандартам водопровідної води.

6. Не використовуйте чашу для очищеної води для зберігання рідин, окрім чистої води нормальної температури.

7. Під час використання цього виробу розміщуйте пристрій рівно та уникайте потрапляння води.

8. Не підвішуйте піддон для крапель, щоб уникнути падіння чаші.

9. Будь ласка, замінюйте фільтр вчасно, час заміни фільтра залежить від обсягу споживання води та якості води.

10. Після заміни нового фільтра увімкніть пристрій, зачекайте, поки чаша для чистої води наповниться, і тричі злийте воду (режим промивання), після чого її можна використовувати у звичайному режимі.

11. Підтримуйте чистоту навколо пристрою та очищайте резервуар для води кожні два місяці.

12. Під час чищення пристрою не протирайте його корозійним розчином, щоб уникнути вицвітання або корозії на поверхні.

13. Неоригінальні фільтри можуть мати такі проблеми, як відсутність гігієнічних гарантій безпеки сировини, знижена ефективність фільтрації та невідповідність ущільнень, що може призвести до ненормальної якості води, ризиків для безпеки та вплинути на термін служби пристрою. Будь ласка, використовуйте для заміни тільки фільтр JIMMY Bewinch.

Збирання та промивання пристрою

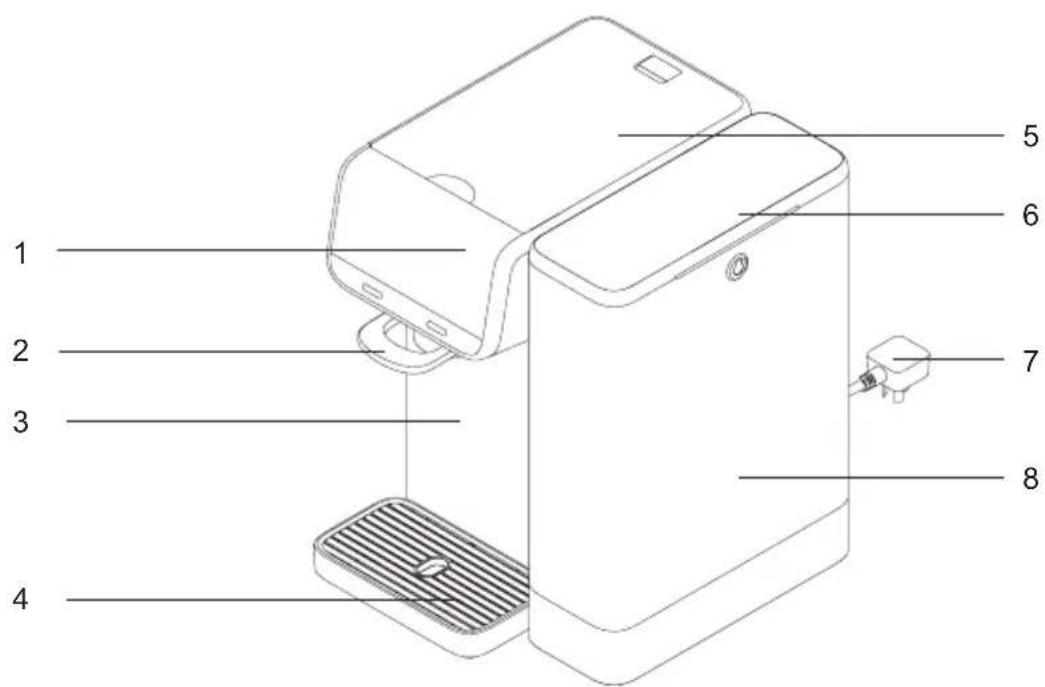

Найменування деталей

Перевірте, чи всі деталі в комплекті. Зв'яжіться з нами електронною поштою: [e-mail], якщо якась деталь відсутня або пошкоджена. Зберігайте зовнішню упаковку для подальшого транспортування.

1. Екран

2. Верхня кришка

3. Кнопка подачі води

4. Кришка резервуара для неочищеної води

5. Корпус

6. Кабель живлення

7. Піддон для крапель

8. Резервуар для неочищеної води

Положення для розміщення

Водоочищувач повинен бути розміщений на гладкому, твердому і сухому столі. Не ставте пристрій під прямими сонячними променями або в місцях з великою кількістю олії та диму, які можуть вплинути на зовнішній вигляд приладу.

Перевірка нового пристрою

Вийміть пристрій та всі аксесуари. Зніміть верхню кришку, кришку резервуара для чистої води, резервуар для неочищеної води, кришку резервуара для неочищеної води з виробу і поставте пристрій на 8-12 годин, а потім встановіть всі деталі на місце.

Під'єднайте до джерела живлення

Перш ніж вставити вилку кабелю живлення в розетку, переконайтеся, що напруга в електромережі становить 220-230 В\~. Тримайте штепсельну вилку та руки сухими. У разі пошкодження кабелю живлення, щоб уникнути небезпеки, ремонт або заміну пристрою має проводити виключно виробник, авторизовані сервісні центри або кваліфіковані фахівці відповідного профілю.

Промивання перед першим використанням

Перед першим використанням промийте пристрій.

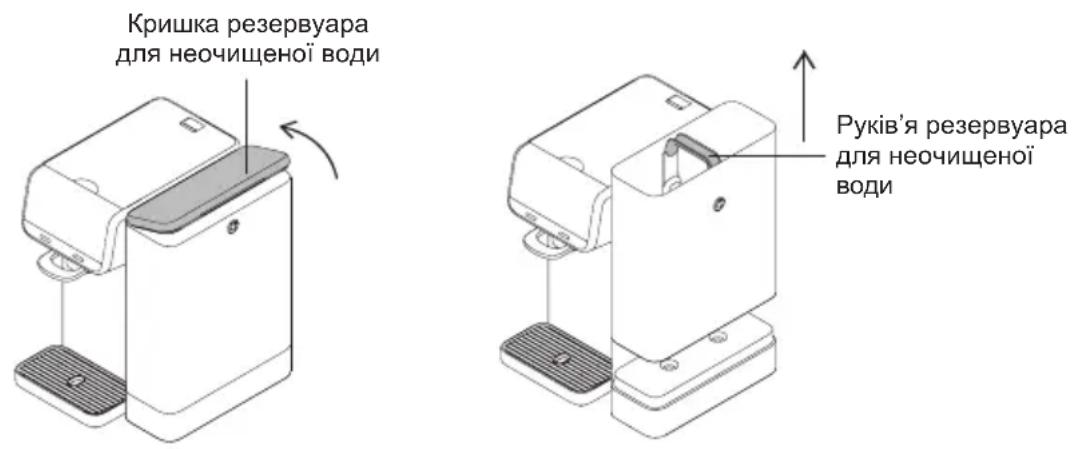

Зніміть кришку резервуара для неочищеної води, візьміться за руків'я резервуара для неочищеної води та підніміть його. Наповніть резервуар для неочищеної води водопровідною водою до максимальної позначки, потім встановіть його назад у пристрій і почніть очищення води. Процес очищення води завершиться після того, як згасне індикатор очищення води "☐".

Руків'я резервуара для неочищеної води

Крок 1: Промивання шляху подачі води водою кімнатної температури

Поставте ємність об'ємом понад 3,5 л під вихідний отвір для води. Натисніть і утримуйте кнопку подачі води протягом 5 секунд, доки не пролунає звуковий сигнал, індикатор не загориться зеленим кольором і пристрій не перейде в режим промивання, щоб промити фільтр і шлях подачі води. Після завершення промивання злийте відпрацьовану воду в резервуар для неочищеної води, наповніть його водопровідною водою і почніть процес очищення знову. Повторіть процедуру 3 рази.

Крок 2: Промивання шляху подачі води гарячою водою

Коли індикатор очищення води загориться "☐", поставте ємність об'ємом понад 3,5 л під вихідний отвір для води. Виберіть "98°C /200 °F" і натисніть на кнопку подачі води, щоб розпочати подачу води. Доки резервуар для чистої води не спорожніє, індикатор очищення води показуватиме "☐". Після цього пристрій можна використовувати у звичайному режимі.

1. Для кращого використання залишайте пристрій увімкненим, навіть якщо він довго не працює.
2. Якщо пристрій не використовувався понад 12 годин, рекомендується пропустити через систему гарячу воду 98°C (200 °F) протягом 5 секунд, перш ніж використовувати його знову.
3. На початку використання очищена вода повинна спочатку заповнити фільтр і водний шлях. В результаті в резервуарі для чистої води буде менше води. Замініть неочищену воду після того, як загориться індикатор "Ù" заміни неочищеної води, і продовжуйте процес очищення.
4. При використанні нового фільтра для очищення води, масивний вихід повітря з фільтра під час першого використання призведе до того, що вода в резервуарі для неочищеної води помутніє. Це

нормальне фізичне явище, і бульбашки зникнуть після того, як вода постоїть кілька хвилин. Пристрій можна використовувати у звичайному режимі.

Експлуатація

Опис функцій пристрою

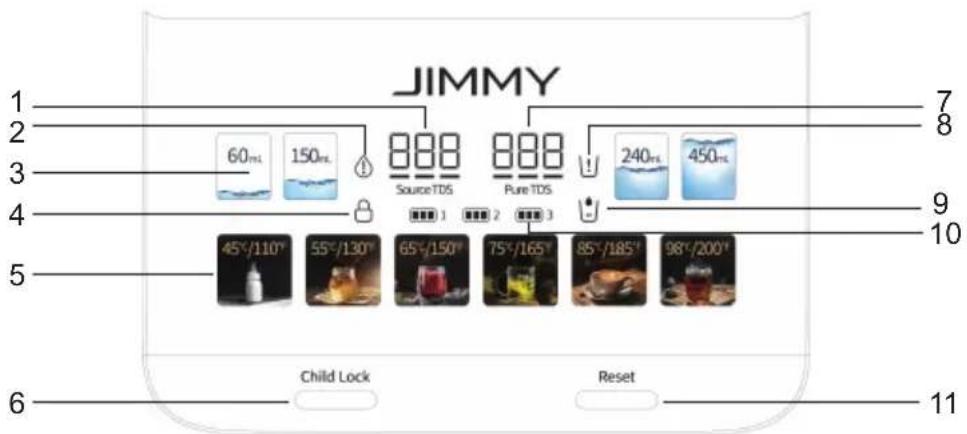

Опис індикаторів на дисплеї

1. Індикатор TDS неочищеної води
2. Індикатор помилок
3. Кнопка регулювання об'єму води

4. Індикатор блокування для дітей

5. Кнопка регулювання температури

6. Кнопка блокування для дітей
7. Індикатор TDS очищеної води

8. Індикатор заміни неочищеної води

9. Індикатор очищення води

10. Індикатор терміну служби фільтра
11. Кнопка скидання

45°C/110°F 55°C/130°F 65°C/150°F 75°C/165°F 85°C/185°F 98°C/200°F

Кнопка регулювання температури

Натисніть на кнопку регулювання температури, щоб вибрати температуру води. Доступні температури: 45°C /110 °F, 55°C /130 °F, 65°C /150 °F, 75°C /165 °F, 85°C /185 °F, 98°C /200 °F.

Індикатор подачі води загоряється синім кольором, коли подається вода кімнатної температури; червоним - коли подається гаряча вода; і зеленим - коли пристрій переходить у режим промивання. Індикатор подачі води вимикається, коли подача припиняється.

Примітка:

Пристрій оснащений режимом плато, при використанні гарячої води 98°C / 200 °F, якщо температура не може досягти 98°C /200 °F через 20 секунд, режим плато буде автоматично ввімкнено для регулювання температури води. Якщо висота середовища використання перевищує 1500 метрів, не рекомендується використовувати гарячу воду 98°C /200 °F в цей час, може відбуватися розпилення пари, будь ласка, будьте обережні, щоб не отримати опіків.

60mL 150mL 240mL 450mL

Індикатор очищення води

Індикатор заміни неочищеної води

Кнопка блокування для дітей

Source TDS

Pure TDS

Індикатор значення TDS для неочищеної води/ очищеної води

Кнопка регулювання об'єму води

Натисніть на кнопку регулювання об'єму води, щоб вибрати фіксований об'єм води для одноразового зливу. Доступні для вибору фіксовані об'єми води: 60 мл, 150 мл, 240 мл, 450 мл.

Індикатор очищення води

Коли резервуар для очищеної води порожній, індикатор очищення води показує "U".

Коли починає очищувати воду, індикатор очищення води показує "♠" i "♠" блимає.

Коли рівень води в резервуарі для очищеної води підвищується, індикатор очищення води показує " 👁", а піктограма краплі " 👁" блимає.

Індикатор очищення води "☐" вимикається, коли резервуар для очищеної води заповнюється.

∪або∪	Вода не може бути видана
∪або∪або гасне Можно подавати воду

Індикатор заміни неочищеної води

У наведених нижче трьох випадках на екрані з'являється "Ш", а пристрій подає три звукові сигнали.

1. Якщо бак для неочищеної води не встановлений.
2. Рівень води в резервуарі для неочищеної води нижчий за позначку мінімального рівня води.
3. Значення TDS неочищеної води вище 999.
   У випадках 2 і 3, будь ласка, злийте залишки води в баку для неочищеної води та наповніть його водопровідною водою.

Кнопка блокування для дітей

Якщо функцію блокування для дітей увімкнено, пристрій не може подавати воду або зливати воду. За замовчуванням функція блокування для дітей вимикається під час кожного ввімкнення пристрою.

Увімкнення функції блокування для дітей: Натисніть і утримуйте кнопку блокування для дітей протягом 5 секунд, доки не пролунає звуковий сигнал і не засвітиться індикатор блокування для дітей "☐".

Вимкнення функції блокування для дітей: Натисніть і утримуйте кнопку блокування для дітей протягом 5 секунд, доки не пролунає звуковий сигнал, індикатор блокування для дітей "☐" не згасне.

Індикатор значення TDS для неочищеної води/очищеної води

TDS (загальний вміст розчинених речовин) - це загальний показник для неорганічних солей і важких металів, розчинених у воді. Він відображає кількість домішок, розчинених у воді. Зазвичай, чим

нижче значення TDS, тим чистішою є вода.

Значення TDS неочищеної води: Показує значення TDS води в резервуарі для неочищеної води, коли вона не фільтрується мембраною зворотного осмосу пристрою.

Значення TDS очищеної води: показує значення TDS чистої води після фільтрації неочищеної води через мембрану зворотного осмосу пристрою.

Індикатор терміну служби фільтра

Індикатор терміну служби фільтра

Індикатори терміну служби фільтрів № 1, № 2 і № 3 відображають термін служби 1-го, 2-го і 3-го фільтрів відповідно. Кожен індикатор має 3 комірки " Чим більше клітинок індикатора світься, тим довший термін служби залишився у фільтра. Якщо всі клітинки індикатора згасли, " Блимає, а пристрій подає звуковий сигнал протягом 10 секунд при кожній подачі води, це означає, що термін служби відповідного фільтра закінчився і його необхідно замінити.

Індикатор помилки

Індикатор помилки

Коли система виявляє помилку, індикатор помилки "☐" загоряється, блимає і подає звуковий сигнал протягом 10 секунд, а в зоні TDS очищеної води відображається відповідний код помилки. До усунення помилки пристрій може подавати лише воду кімнатної температури. Поки кнопка натиснута, індикатор помилки "☐" знову починає блимати зі звуковим сигналом протягом 10 секунд.

Використання пристрою

Запуск

Наповніть бак для неочищеної води до максимального рівня і встановіть його на місце. Після підключення до мережі пристрій видасть звуковий сигнал "біп", а всі піктограми на екрані засвіться на 1 секунду, після чого перейдуть у звичайний режим відображення. Пристрій починає очищати воду.

Піктограма очищення води показує "∪" або " union" вода не може бути видана.

Коли піктограма очищення води з'являється "♣" або "♣" або гасне, воду можна подавати.

Набрати воду кімнатної температури

Натисніть на кнопку подачі води, щоб набрати воду кімнатної температури, і натисніть неї нього ще раз, щоб завершити подачу води.

Набрати гарячу воду

Спочатку натисніть кнопку регулювання температури на екрані, щоб вибрати температуру води. Температуру можна вибрати з 45°C /110 °F , 55°C /130 °F , 65°C /150 °F , 75°C /165 °F , 85°C /185 °F та 98°C /200 °F . Натисніть на кнопку подачі води, щоб отримати воду обраної температури; індикатор подачі загориться червоним кольором. Натисніть на кнопку ще раз, щоб припинити подачу води.

Налаштування об'єму подачі води

Натисніть кнопку регулювання об'єму води, щоб вибрати об'єм води на виході, який можна вибрати з 60 мл, 150 мл, 240 мл або 450 мл. Натисніть на кнопку подачі води, щоб видати певну кількість води.

Заміна неочищеної води

Коли на екрані дисплея з'явиться "☐", злийте воду, що залишилася в резервуарі для неочищеної води, і наповніть резервуар для неочищеної води водою до рівня нижче руків'я.

Промивання

Якщо виріб не використовується понад 72 год, поставте під отвір для подачі води ємність об'ємом понад 3,5 л. Натисніть і утримуйте кнопку подачі води протягом 5 секунд і відпустіть після того, як почуєте звук "біп", а індикатор подачі води загориться зеленим кольором. Пристрій переходить у режим промивання. Після завершення промивання на екрані дисплея автоматично відновиться інтерфейс користувача.

Увімкнення та вимкнення попередження TDS неочищеної води 999 Коли значення TDS неочищеної води перевищує 999, загоряється індикатор заміни неочищеної води, і пристрій починає видавати звуковий сигнал, щоб нагадати користувачеві про необхідність заміни неочищеної води.

Натисніть і утримуйте кнопку "45°C /110 °F", доки не пролунає звуковий сигнал, щоб вимкнути попередження про неочищену воду 999, на дисплеї TDS неочищеної води протягом 1 секунди відображатиметься UAL. Натисніть і утримуйте кнопку ще раз, щоб відновити функцію нагадування. 1 секунду на дисплеї TDS неочищеної води відображається AL.

Коли значення TDS неочищеної води перевищує 999, термін служби фільтра значно скорочується, тому рекомендується тримати цю функцію попередження увімкненою.

Увімкнення/вимкнення режиму енергоощадження

Пристрій має режим енергоощадження. У режимі енергоощадження, якщо пристрій не використовується протягом 1 хвилини, екран дисплея затемнюється. Режим енергоощадження ввімкнено за замовчуванням.

Щоб увімкнути або вимкнути режим енергоощадження, натисніть і утримуйте кнопку 240 мл протягом 5 секунд, доки не пролунає звуковий сигнал. Коли режим енергоощадження увімкнено, на індикаторі TDS неочищеної води протягом 1 секунди відображатиметься ECO; коли його вимкнено, на індикаторі TDS неочищеної води протягом 1 секунди відображатиметься OFF.

Очищення та обслуговування

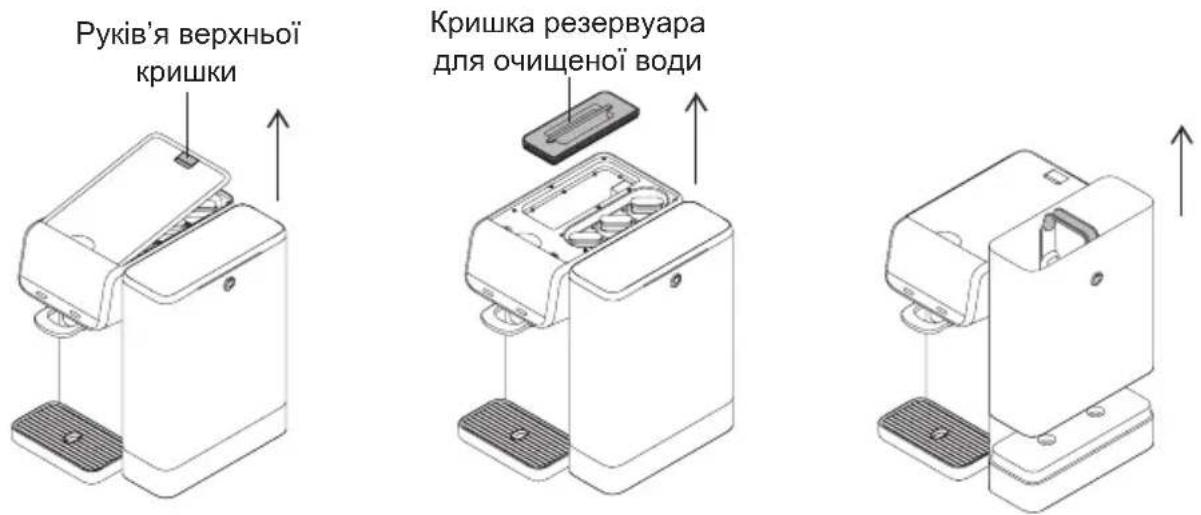

Очищення резервуара для води

1. Натисніть і утримуйте кнопку подачі води протягом 5 секунд, щоб активувати режим промивання. Після спустошення резервуара для очищеної води та водопроводу витягніть штепсельну вилку з розетки. Потім візьміться за руків'я верхньої кришки та зніміть її. Зніміть кришку резервуара для очищеної води.

1. Протріть внутрішню поверхню резервуара для очищеної води, кришку резервуара для очищеної води, резервуар для неочищеної води та кришку резервуара для неочищеної води чистою м'якою тканиною. Увімкніть пристрій, щоб почати очищення води. Після того як рівень води досягне максимального значення, активуйте режим промивання, щоб ще раз промити бак для очищеної води та шлях подачі води.

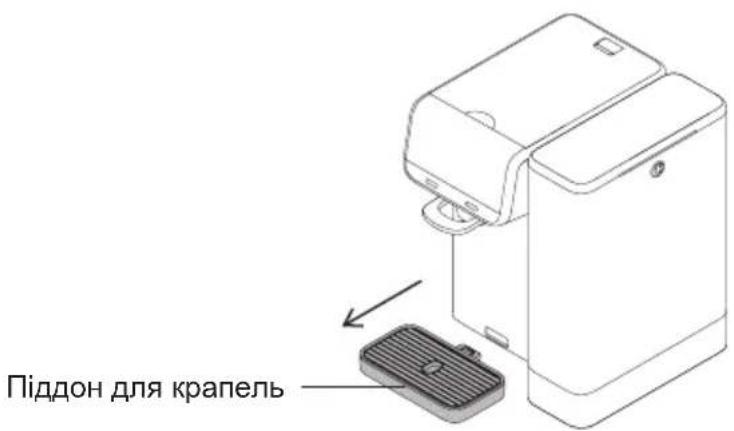

2. Вийміть піддон для крапель і злийте з нього воду. Увага! Рекомендується чистити резервуар для неочищеної води та резервуар для очищеної води кожні два місяці.

Піддон для крапель

Заміна фільтра

Опис терміну служби фільтра

Коли індикатор терміну служби фільтра зміниться від "☐☐" до "☐", а пристрій подаватиме звуковий сигнал протягом 10 секунд кожного разу, коли ви наливаєте воду, фільтр необхідно замінити.

Якщо фільтр не замінювати регулярно, якість води після очищення може погіршитися.

Періодичність заміни фільтра залежить від якості води з джерела та кількості споживаної води.

Фільтр Назва	фільтра	Рекомендований цикл заміни
Фільтр 1	Композитний фільтр з мікроволокна та активованого вугілля	12 місяців
Фільтр 2 Мембранний фільтр зворотного осмосу 24 місяці
Фільтр 3	Мінералізований фільтр з активованим вугіллям	12 місяців

Увага:

1. Цикл заміни фільтра, описаний вище, стосується не періоду гарантії якості фільтра, а очікуваного терміну служби фільтра для підтримки його початкової продуктивності. У районах з низькою якістю води або в разі високого споживання води цикл заміни фільтра буде скорочено.
2. Мінералізований фільтр з активованим вугіллям покращує смак води. Якщо смак води погіршується, рекомендується негайно замінити цей фільтр.
3. Будь ласка, купуйте фільтр в офіційних магазинах, якщо ви придбаєте неоригінальний фільтр, ми не гарантуємо відшкодування завданих збитків.

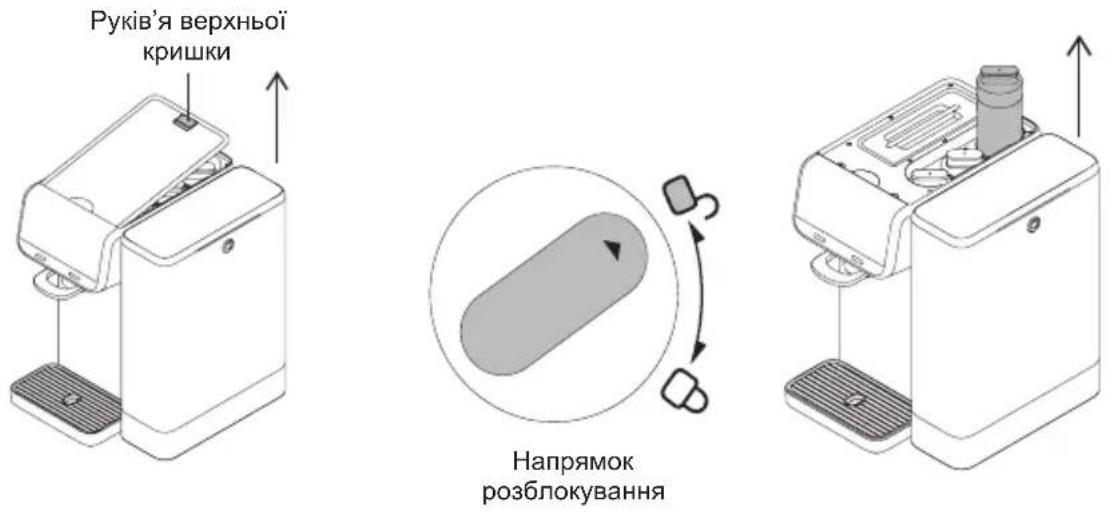

Заміна фільтра та скидання індикатора терміна служби фільтра

1. Відключіть живлення, зніміть резервуар для неочищеної води та верхню кришку пристрою, поверніть фільтр у положення розблокування відповідно до маркування на пристрої та вийміть фільтр.

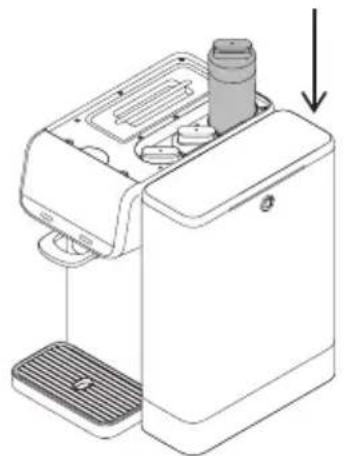

1. Встановіть новий фільтр, спрямувавши стрілку вниз і повернувши фільтр від напрямку розблокування до напрямку блокування.

1. Увімкніть пристрій, потім натисніть і утримуйте кнопку Reset протягом 5 секунд, щоб активувати режим скидання фільтра. За замовчуванням, індикатор ресурсу фільтра № 1 буде блимати. Натисніть кнопку Reset, щоб перемикнути вибраний фільтр. Знову натисніть і утримуйте кнопку Reset протягом 5 секунд, щоб скинути час роботи фільтра. (Пристрій автоматично вийде з режиму скидання фільтра, якщо протягом 10 секунд не буде виконано жодної операції.)

Reset

1. Після заміни фільтра, будь ласка, зверніться до кроків "Промивання перед першим використанням" в розділі "Збирання та промивання пристрою", щоб завершити промивання нового фільтра.

Усунення несправностей

Будь ласка, перевірте наступні проблеми, перш ніж надсилати виріб до уповноважених ремонтних центрів.

Несправність Можно ві	причини Рішення
Екран залишається неактивним, а пристрій не очищує воду	Пристрій не під'єднано до електромережі.	Під'єднайте штепсельну вилку до електромережі
Індикатор заміни неочищеної води "Інекоректно світиться, коли резервуар для неочищеної води заповнений	Поплавок у баку неочищеної води від'єднався	Перевірте, чи встановлений поплавок в резервуарі для неочищеної води, і встановіть його в резервуар для неочищеної води, якщо він впав.
	Бак для неочищеної води не опустився на дно.	Встановіть бак для неочищеної води на місце, притисніть його до дна.
Низька швидкість очищення або пристрій не може очистити воду	Бак для неочищеної води не притиснутий до дна.	Встановіть бак для неочищеної води на місце, притисніть його до дна
	Фільтр вичерпав свій ресурс або заблокований	Замініть фільтр
	Вхідна напруга нижча, ніж зазначено на етикетці пристрою.	Переключіться на джерело живлення з такою ж номінальною напругою
	Помпа вийшла з ладу	Зверніться до офіційного сервісного центру
	Температура неочищеної води занадто низька	Використовуйте неочищену воду, яка відповідає температурі води, зазначеній на етикетці.
	Використання неоригінального фільтра	Замініть на фільтр марки JIMMY
Витікає вода	Рівень води в баку сирої води перевищив максимально допустиму позначку (MAX)	Переконайтеся, що резервуар для неочищеної води заповнений нижче лінії MAX.
Пристрій не може подавати гарячу воду	Температура гарячої води не вибрана	Зверніться до розділу "Набрати гарячу воду"
	Рівень води в резервуарі для чистої води нижчий за мінімальний	Після того як рівень води в резервуарі з чистою водою досягне вищого рівня, знову наберіть гарячу воду
Запах	Фільтр перевищив свій термін служби	Замініть фільтр
	Пристрій не використовувався протягом тривалого часу	Дотримуючись інструкції користувача, промийте пристрій тричі.
Значення TDS чистої води залишається незмінним на рівні 30	Неочищена вода не була замінена	Замініть сиру воду та повторно проведіть процедуру очищення
	Фільтр перевищив свій термін служби	Замініть фільтр

Увага! У разі виникнення будь-яких інших несправностей, які потребують професійних інструментів, щоб уникнути небезпеки, пристрій повинен бути відремонтований або замінений виробником, іншими сервісними службами або фахівцями з подібних служб.

Технічні характеристики пристрою

Технічні характеристики

Модель M9 Pro
Назва продукту Очищувач води зі зворотним осмосом
Блок живлення 220-230 В~ 50-60 Гц
Розмір пристрою(Ширина*глибина*висота)	278 мм * 310 мм * 366 мм
Діапазон температури води на вході	5°C -35°C (41 °F -95 °F )
Потік очищеної води 0.3 л/хв	( 25°C /77 °F )
Тиск води на вході 0 М Па – 0,04 М Па
Робочий тиск 0,4 М Па – 0,8 М Па
Номінальна потужність 2200 Вт

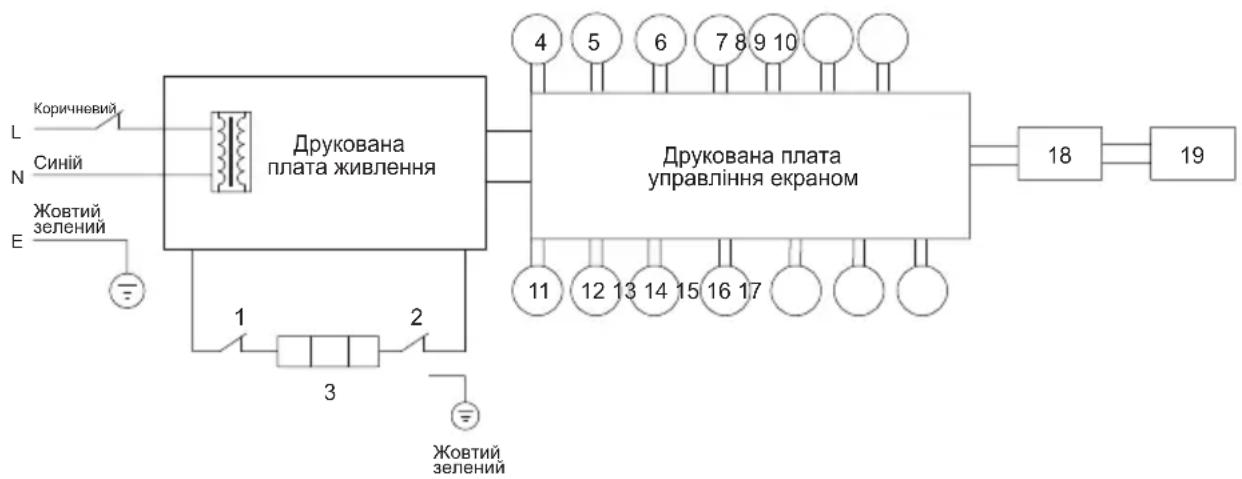

Електрична схема пристрою

220-230V\~ / 50-60Hz

1. Регулятор температури 1
2. Регулятор температури 2
3. Електричний обігрівач
4. Клапан відведення відпрацьованої води
5. Мембранна помпа
6. Підкачувальна помпа
7. УФ-лампа

8. Датчик TDS

9. Мікроперемикач подачі води

10. Плата світлодіодного індикатора подачі води
11. Вихід води NTC
12. Вхід води NTC
13. Датчик заповнення резервуара очищеної води

14. Датчик відсутності води в резервуарі для очищеної води

15. Витратомір

16. Герконовий датчик рівня води в резервуарі для неочищеної води
17. Герконовий датчик в баку для неочищеної води
18. Друкована плата екрана
19. Друкована плата для кнопок

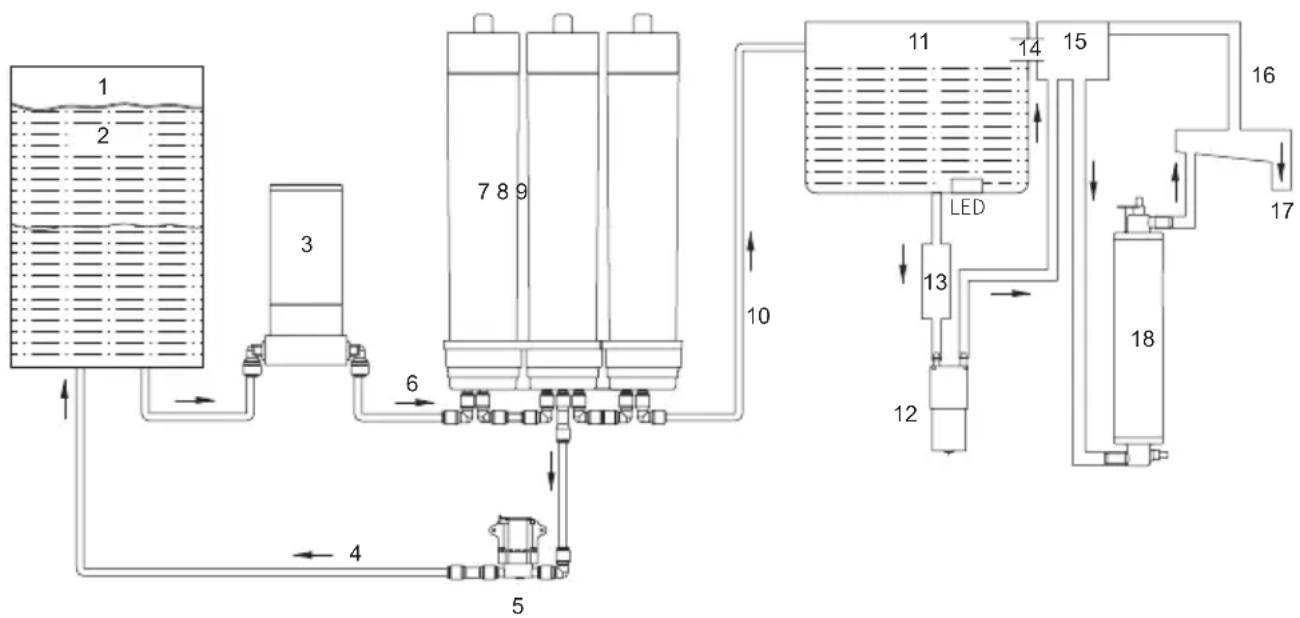

Схема шляху подачі води

1. Бак для неочищеної води
2. Неочищена вода
3. Підкачувальна помпа
4. Відпрацьована вода
5. Змивний клапан

6. Неочищена вода

7. Композитний фільтр з мікрофібри та активованого вугілля

8. Мембранний фільтр зворотного осмосу
9. Фільтр з активованим вугіллям
10. Вода, очищена методом зворотного осмосу
11. Бак для очищеної води

12. Вихідна помпа

13. Датчик рівня води

14. Випускний отвір для відпрацьованих газів
15. Зворотний клапан
16. Дренажний шланг
17. Вихід для води
18. Нагрівальна трубка

Інформація про виробника

Виробник Kingclean Electric Co., Ltd
Адреса	No.1 Xiangyang Road, Suzhou New District, Jiangsu Province 215009,Китай

Утилізація

Машину, аксесуари та упаковку слід сортувати для екологічно безпечної переробки

Не викидайте машину у побутове сміття!

Можливі внесення змін без сповіщення.

Інформація про гарантію

На цей продукт надається дворічна гарантія з дати покупки. Гарантія не поширюється на заміну фільтрів, звичайне зношування, комерційне використання, зміни в придбаному приладі, очищення, наслідки неправильного використання або пошкодження, завдані покупцем або третьою особою, а також пошкодження, спричинені зовнішніми обставинами.

Notes :

20-01

JIMMY
