РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R9 Pro JIMMY

1. Не используйте поврежденные шнуры питания или вилки, а также незакрепленные розетки.
   02.Не переносите машину, держась за шнур питания.
2. Не разбирайте, не ремонтируйте и не модифицируйте машину самостоятельно, так как это может привести к неисправности, опасности или даже возгоранию.
3. Не погружайте машину в воду.
4. Не ставьте на продукт легковоспламеняющиеся и опасные предметы, такие как свечи и зажигалки.
   06.Во избежание ожогов дети должны находиться под присмотром взрослых.
5. Подключайте шнур питания только к источнику питания, соответствующему номинальному напряжению, указанному на заводской табличке.
6. Если на продукте наблюдается аномальный звук или утечка воды, немедленно отключите его от сети, а затем обратитесь в сервисную службу.
7. Если внутрь продукт попала вода, отключите его от розетки, а затем обратитесь в сервисную службу. Если из продукта раздается странный звук или вытекает вода, немедленно отключите его от розетки, а затем обратитесь в сервисную службу.
8. Если шнур питания поврежден, во избежание опасности он должен быть заменен производителем и его уполномоченным сервисным отделом или аналогичной организацией.
9. ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ – Данный продукт должен быть заземлен. В случае неисправности или поломки заземление снизит риск поражения электрическим током за счет обеспечения пути наименьшего сопротивления для электрического тока. Продукт оснащен шнуром с заземляющим проводником и заземляющей вилкой. Вилка должна быть подключена к соответствующей розетке, установленной и заземленной в соответствии со всеми местными нормами и правилами.
   12.ПРЕДУПРЕЖДЕНИЕ - Неправильное подключение заземляющего проводника продукта может привести к риску поражения электрическим током. Проконсультируйтесь с квалифицированным электриком или представителем сервисной службы, если вы сомневаетесь в том, что продукт правильно заземлен. Не изменяйте вилку, поставляемую с продукта; если она не подходит к розетке, обратитесь к квалифицированному специалисту для установки соответствующей розетки.
10. Данный продукт не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточным опытом и знаниями, если они не получили надзор или руководство по использованию продукта от лица, ответственного за их безопасность. Дети должны находиться под присмотром, чтобы не играть с продуктом.
    14.Замена УФ-лампы может производиться только квалифицированным персоналом.
    15.Отключите питание перед заменой лампы.
11. Данный продукт использует источник ультрафиолетового излучения (УФ) и должен использоваться в соответствии с его маркировкой и инструкцией, чтобы предотвратить воздействие вредного УФ-излучения на глаза и кожу пользователя.
12. Этот продукт оснащен дверной блокировкой/замком, которая отключает источник ультрафиолетового излучения при открытии двери.
13. Эта защита снижает риск получения травмы от переизбытка ультрафиолетового излучения.

Внимание!

1. Перед началом использования внимательно прочитайте данное руководство и храните его в надежном месте.
2. В руководстве могут быть незначительные различия между дизайном и техническими характеристиками продукта и фактическим продуктом, обратитесь к фактическому продукту.
3. Если продукт не использовался более 72 часов, при повторном включении сначала слейте всю воду из него, и замените воду в баке для сырой воды новой; когда кувшин для очищенной воды наполнится водой, снова опорожните его (повторите эту операцию 3 раза).
4. Не ставьте на продукт емкости с водой, лекарствами, пищей или небольшие металлические предметы.
5. В качестве исходной сырой воды используйте воду, соответствующую стандартам городской водопроводной воды.
6. Не используйте кувшин для очищенной воды для жидкостей, отличных от очищенной воды комнатной температуры.
7. При использовании данного продукта, располагайте его в ровном месте и избегайте попадания воды.
8. Не ставьте поддон для сбора воды в воздухе, чтобы не уронить.
   09.Заменяйте фильтр вовремя, срок замены фильтра зависит от объема потребляемой воды и ее качества.
9. После замены нового фильтра включите продукт, дождитесь, пока кувшин для очищенной воды наполнится водой, а затем слейте воду (режим слива), повторите эту операцию три раза, чтобы можно было нормально использовать.
10. Поддерживайте чистоту вокруг продукта и очищайте бак для сырой воды каждые два месяца.
11. При чистке машины не протирайте ее коррозийным раствором, чтобы избежать выцветания или коррозии на поверхности.
12. Неоригинальные фильтры могут не соответствовать гигиеническим требованиям и гарантиям безопасности сырья, снижать эффективность фильтрации и герметичность, что может привести к ненормальному качеству воды, представлять угрозу безопасности и влиять на срок службы продукта. Используйте для замены фильтр марки JIMMY Bewinch.

Сборка и промывка изделия

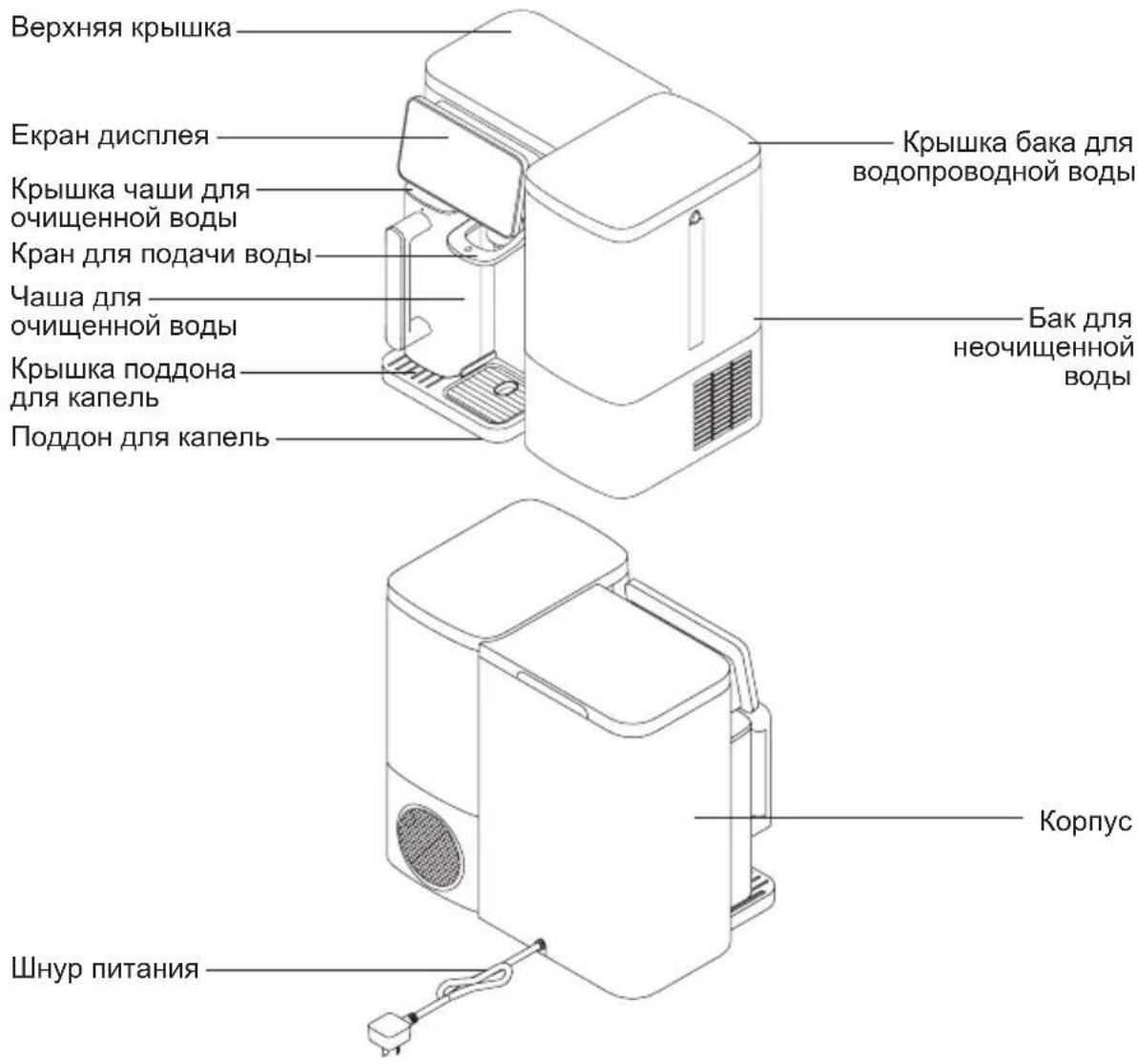

Наименования деталей

Проверьте комплектность всех деталей, а если они отсутствуют или повреждены, свяжитесь по электронной почте [e-mail]. Сохраните внешнюю упаковку для дальнейшей транспортировки.

Верхняя крышка Екран дисплея Крышка чаши для очищенной воды Кран для подачи воды Чаша для очищенной воды Крышка поддона для капель Поддон для капель Крышка бака для водопроводной воды Бак для неочищенной воды Корпус Шнур питания

Упаковочный лист

Название детали	Машина	Поддон для сбора воды	Верхняя крышка	Кувшин для очищенной воды	Руководство по эксплуатации
Количество 1	1 1 2 1

Место установки

Очиститель воды должен быть установлен на гладком, твердом и сухом столе. Не ставьте устройство под прямыми солнечными лучами или в местах с большим количеством масла и дыма, которые влияют на внешний вид, чистоту.

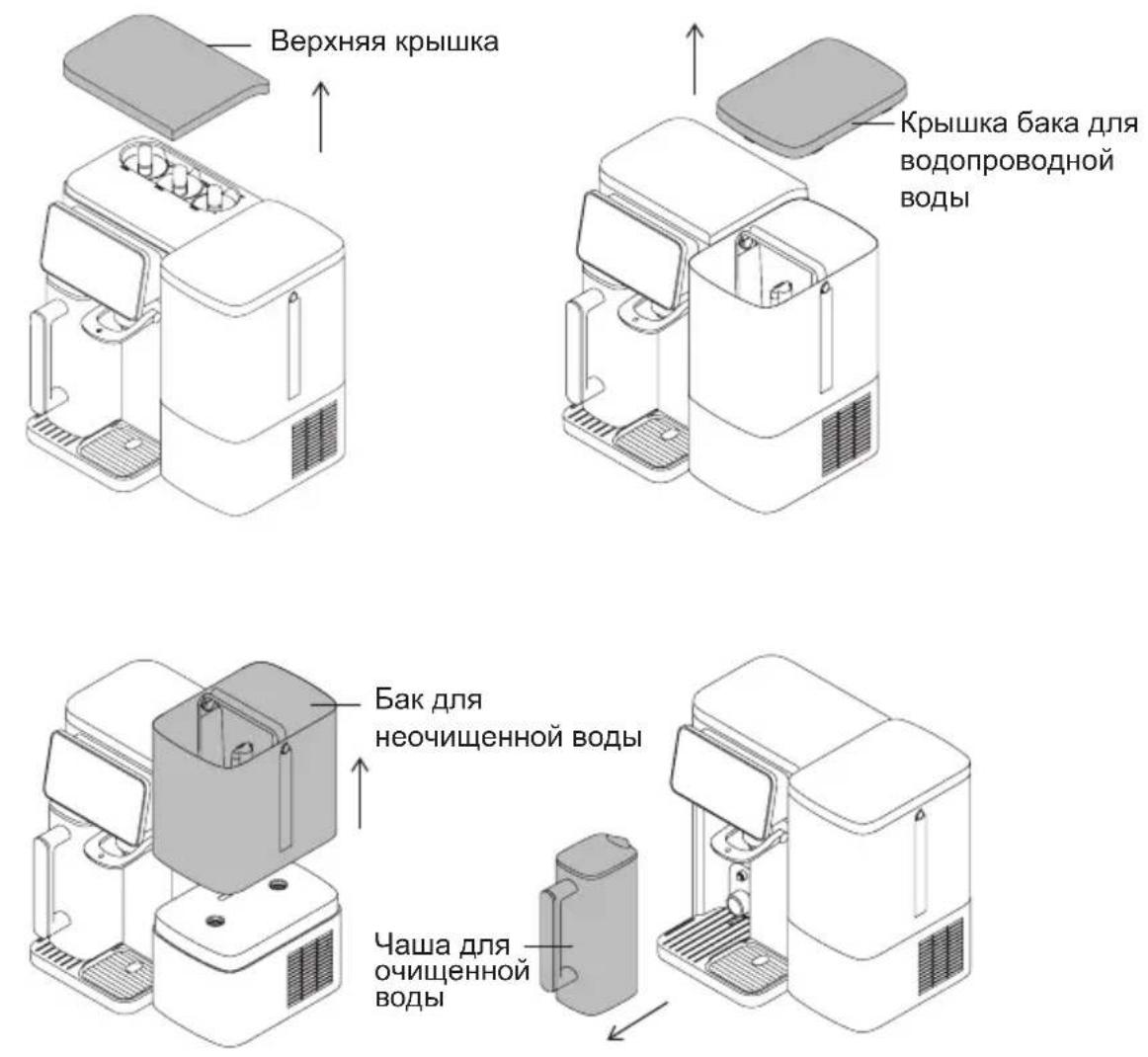

Обзор нового устройства

Извлеките устройство и все аксессуары, снимите верхнюю крышку, чашу для очищенной воды, резервуар для водопроводной воды, крышку резервуара для водопроводной воды и поставьте устройство на 8-12 часов, а затем установите все детали на место.

Подключение к источнику питания

Прежде чем вставить вилку кабеля питания в розетку, убедитесь, что напряжение в электросети составляет 220-230 В\~. Держите штепсельную вилку и руки сухими.

Промывка перед первым использованием

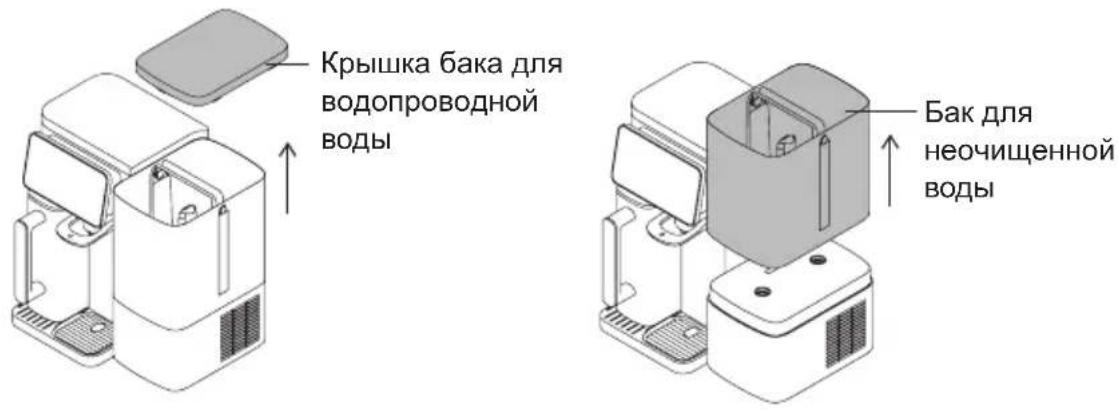

Шаг 1 Наполните резервуар для водопроводной воды

Снимите крышку резервуара для водопроводной воды, возьмитесь за ручку резервуара для водопроводной воды и поднимите его вверх. Наполните бак для сырой воды городской водопроводной водой до уровня ниже ручки и установите его обратно в машину.

Крышка бака для водопроводной воды Бак для неочищенной воды

Шаг 2 Начало очищения воды

Подключите устройство к электросети, чтобы начать очистку воды, индикатор очистки воды " ∪ "загорится, когда индикатор очистки воды погаснет, это будет означать, что очистка воды завершена.

Шаг 3 Включите функцию охлаждения воды

Удерживайте “ Cold кнопку в течение 5 секунд, чтобы включить функцию охлаждения воды. После включения функции охлаждения воды “ Cold индикатор меняет цвет с полуяркого на полностью яркий и “ 🚫️ і загорается индикатор.

Примечание:

При первом включении функции охлаждения воды, примерно через 20 минут после начала очистки воды, из выходного отверстия для воды будет вытекать небольшое количество воды. Это нормальное явление.

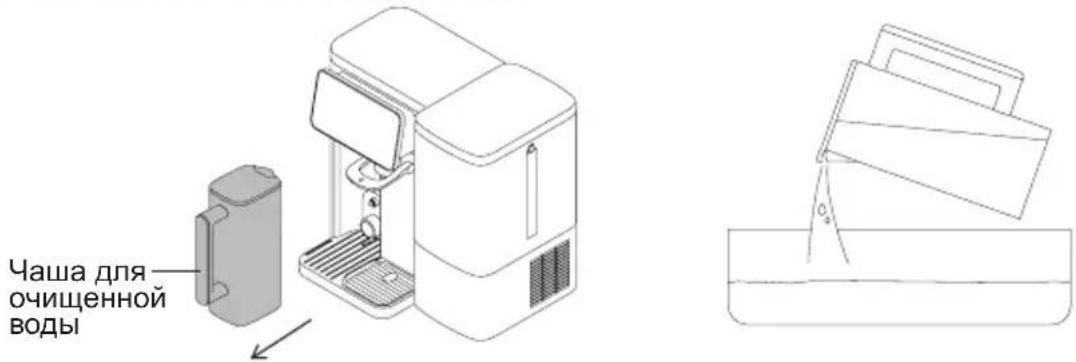

Шаг 4 Слейте очищенную воду из чаши

1. Опустошите чашу для чистой воды и поставьте её обратно в устройство для продолжения очистки. После того, как контейнер для чистой воды заполнится, опорожните его снова. Опустошив резервуар для чистой воды 3-5 раз, вы можете начать использовать очиститель воды.

Чаша для очищенной ВОДЫ

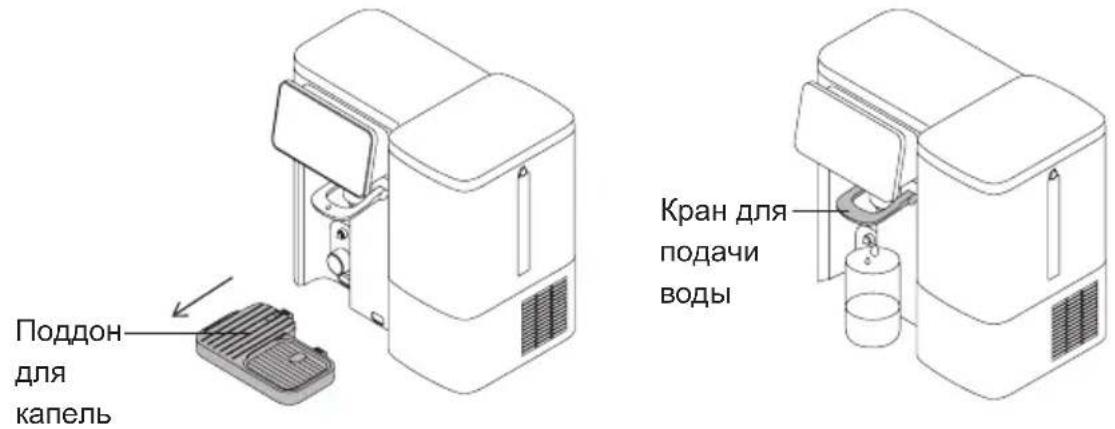

1. Вы также можете снять чашу для чистой воды и поддон для капель, поставить под выходное отверстие для воды емкость объемом более 3,5 л, нажать на кран для подачи воды и удерживать его в течение 5 секунд, пока индикатор не загорится зеленым цветом, чтобы промыть фильтр и водопроводный канал.

Поддон для капель Кран для подачи воды

Шаг 5 Слейте воду из бака для холодной воды

Убедитесь, что функция охлаждения воды включена и “ 🚙️ индикатор светится. Поставьте емкость объемом более 3,5 л под выходное отверстие для воды, коротко нажмите” ✉ кнопку, а затем нажмите на кран подачи воды, чтобы подать холодную воду. После того, как подача воды автоматически прекратится, нажмите “ ” кнопку и снова откройте кран подачи воды, чтобы снова подать холодную воду. После этого водоочиститель можно использовать в обычном режиме.

Примечание:

1. Если устройство будет долго простаивать, оставьте его включенным, а затем нажмите и удерживайте кнопку "сок" в течение 5 секунд, чтобы выключить функцию охлаждения.

2. Если устройство не использовалось более 24 часов, рекомендуется слить горячую воду температурой 98 °C в течение 5 секунд, прежде чем использовать его снова.

3.Когда устройство включено впервые, во время первого процесса очистки в резервуар для сырой воды будет выделяться большое количество пузырьков, и сырая вода станет мутной. Это нормальное физическое явление, и пузырьки исчезнут после того, как вода постоит несколько минут. Устройство можно использовать нормально.

1. Если водоочиститель длительное время не используется, перед следующим использованием, пожалуйста, выполните шаги 3-5, чтобы промыть устройство.

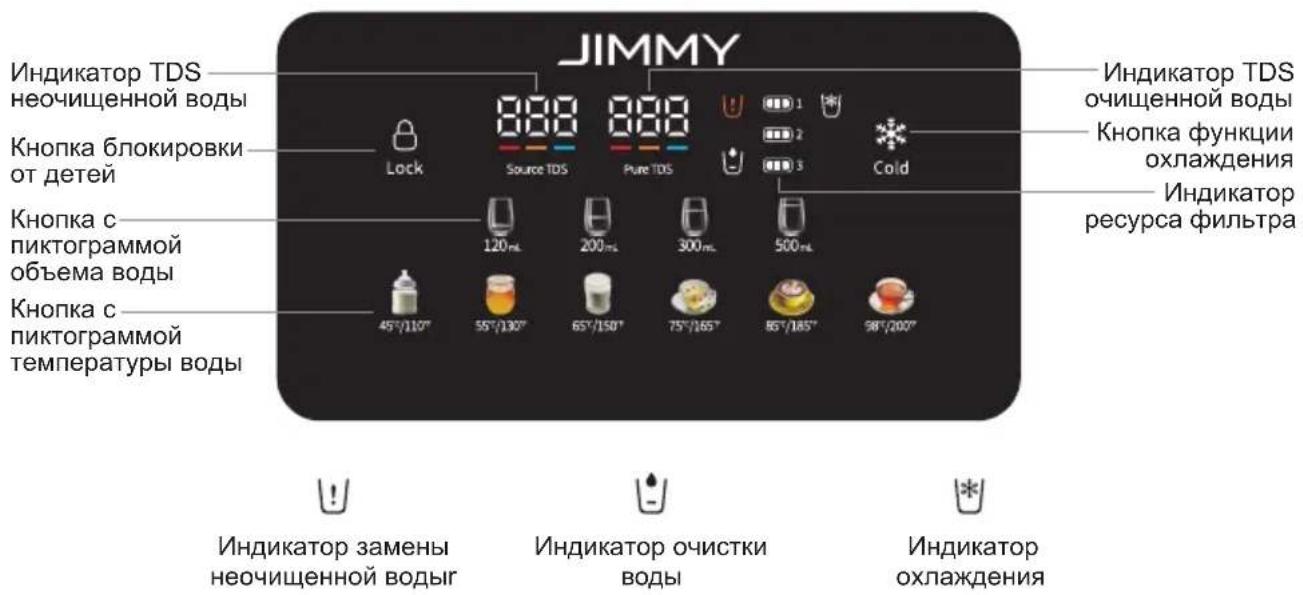

Описание и использование индикаторов на дисплее

JIMMY Индикатор TDS неочищенной воды Knопка блокировки от детей Lock 888 888 1 2 3 Cold Индикатор TDS очищенной воды Кнопка функции охлаждения Индикатор ресурса фильтра Source TDS Pure TDS Knопка с пиктограммой объема воды 120кг 200кг 300кг 500кг Knопка с пиктограммой температуры воды 45°/110° 55°/130° 65°/150° 75°/165° 85°/185° 98°/200° Индикатор замены неочищенной водыг Индикатор очистки воды Индикатор охлаждения

Кнопка с пиктограммой температуры горячей воды

Чтобы подать горячую воду, коснитесь значка температуры, чтобы выбрать температуру горячей воды. Доступные температуры воды: 45 °C /110 °F, 55 °C /130 °F, 65 °C /150 °F, 75 °C /165 °F, 85 °C /185 °F, 98 °C /200 °F. В процессе подачи воды, при подаче воды из окружающей среды или холодной воды индикатор подачи воды имеет синий цвет. Во время подачи горячей воды индикатор подачи воды светится красным цветом. Прекратите подачу воды, индикатор подачи воды погаснет. Во время промывки индикатор подачи воды светится зеленым цветом.

Примечание:

1. Устройство имеет версии с напряжением 220-230В и 120В для разных рынков. Температуру воды в высоковольтной версии см. в разделе °C, а в низковольтной версии см. в разделе °F.
2. Устройство оснащено режимом плато, когда набирается горячая вода98°C /200 °F, если температура не может достичь 98 °C /200 °F через 20 секунд, режим плато будет автоматически включен для регулирования температуры воды. Если высота среды использования превышает 1500 метров, не рекомендуется использовать 200 °F горячей воды в это время, может происходить распыление пара, пожалуйста, будьте осторожны, чтобы не получить ожогов.

Кнопка с пиктограммой объема воды

Коснитесь кнопки с пиктограммой объема воды, чтобы выбрать фиксированный объем воды. Фиксированный объем воды можно выбрать между 120 мл, 200 мл, 300 мл и 500 мл.

Source TDS

Pure TDS

Индикатор значения TDS неочищенной воды / очищенной воды

Индикатор ресурса фильтра

Индикатор очистки воды

Индикатор замены неочищенной воды

Индикатор значения TDS неочищенной воды / очищенной воды

TDS (Общее количество растворенных твердых веществ) - это общая величина для неорганических солей и тяжелых металлов, растворенных в воде. Отражает количество примесей, растворенных в воде. Обычно, чем ниже значение TDS, тем чище вода.

Значение TDS сырой воды: Показывает значение TDS воды в резервуаре для сырой воды, когда она не фильтруется мембраной обратного осмоса устройства.

Значение TDS очищенной воды: показывает значение TDS чистой воды после фильтрации сырой воды мембраной обратного осмоса устройства.

Индикатор ресурса фильтра

Индикаторы срока службы фильтров 1, 2, 3 отображают срок службы фильтров 1-й, 2-й и 3-й ступеней соответственно. Каждый индикатор имеет 3 ячейки. Чем больше ячеек индикатора светится, тем дольше срок службы остался у фильтра. Если индикатор гаснет, это означает, что срок службы соответствующего фильтра закончился и его нужно заменить.

Индикатор очистки воды

После включения питания индикатор очистки воды на экране дисплея показывает “∪”. Когда начинается очистка воды, индикатор очистки воды показывает “∪”. Когда уровень воды в чаше для чистой воды повышается, индикатор очистки воды будет показывать уровень воды на одну клетку “∪”. Когда резервуар для чистой воды заполнится, индикатор погаснет, и очистка воды прекратится. Когда чаша для воды отсутствует, индикатор “∪” мигает, устройство прекращает очистку.

Индикатор замены неочищенной воды

Если бак для сырой воды не установлен или уровень воды ниже минимальной отметки, на дисплее отображается “!”. Устройство подает три звуковых сигнала.

Примечание:

В следующих ситуациях загорится индикатор замены сырой воды“”, остаток воды в резервуаре для сырой воды необходимо слить и залить сырую воду:

1. Значение TDS сырой воды превышает "999", и подается звуковой сигнал.
2. Уровень воды ниже минимальной отметки уровня воды.

Когда значение TDS сырой воды превышает "999", раздается звуковой сигнал, напоминающий о необходимости замены сырой воды. Нажмите и удерживайте 85°C /185 кФопку в течение 5 секунд, чтобы отключить звуковой сигнал. Нажмите и удерживайте кнопку еще раз, чтобы возобновить функцию напоминания.

Кнопка блокировки для детей

Кнопка блокировки для детей

Функция блокировки для детей предназначена для предотвращения использования устройства детьми. Нажмите и удерживайте " Lock" кнопку в течение 5 секунд, отпустите после того, как услышите звук "бип", " Lock" индикатор включится, а другие индикаторы погаснут. Устройство не может подавать воду или сливать воду. Если вы хотите отключить функцию блокировки от детей, нажмите и удерживайте " Lock" кнопку в течение 5 секунд, отпустите, когда услышите "бип", экран вернется к обычному виду. По умолчанию функция блокировки от детей отключена.

Индикатор охлаждения

Индикатор охлаждения

Индикатор охлаждения “ 📋 отображается в следующем состоянии:

Функция охлаждения выключена: Индикатор гаснет Процесс охлаждения: Индикатор мигает

Охлаждение завершено: Индикатор не светится По умолчанию функция охлаждения выключена и должна быть включена при первом использовании устройства.

Cold

Кнопка функции охлаждения

Кнопка функции охлаждения

Кнопка “ Cold” используется для включения или выключения функции охлаждения воды и выбора режима подачи холодной воды в нижеприведенном режиме:

Нажмите и удерживайте " Cold" кнопку в течение 5 секунд, чтобы включить или выключить функцию охлаждения воды.

Кратковременно нажмите “ Cold” кнопку, а затем нажмите на кран, чтобы получить холодную воду. Если в течение 10 минут после кратковременного нажатия “ Cold” кнопки не будет выполнено ни одной операции, устройство вернется в режим подачи воды комнатной температуры.

Если функция охлаждения выключена, “ Cold” индикатор становится тёмным. В этом состоянии, если пользователь коснется “ Cold” кнопки, а затем нажмет на кран, “ Cold” индикатор начнет мигать, и вода не будет подаваться.

Примечание: По умолчанию функция охлаждения отключена и должна быть включена при первом использовании устройства.

Режим энергосбережения дисплея

Если устройство не используется в течение 1 минуты, дисплей тускнеет. Прикоснитесь к любой кнопке, дисплей снова загорится, и вы сможете пользоваться устройством в обычном режиме.

Использование продукта

Использование устройства

Запуск

Наполните резервуар для сырой воды водой до уровня ручки и установите его на место. Подключите штепсельную вилку к сети, устройство издаст звуковой сигнал, и все индикаторы на экране дисплея загорятся примерно на 1 секунду, а затем перейдут в обычный режим отображения. Устройство начинает очищать воду.

Как набрать воду

Значок очистки воды показывает “∪” или“∪”, вода не может быть выдана.

Когда значок очистки воды показывает “ 🚙 ” или “ 🖼 ” или гаснет, воду можно набрать, нажав на кран для подачи воды.

Получить воду комнатной температуры

Нажмите непосредственно на кран, чтобы набрать воду комнатной температуры, индикатор станет синим, нажмите на кран еще раз, чтобы прекратить набор воды.

Набрать горячую воду

Сначала коснитесь пиктограммы температуры на экране дисплея, чтобы выбрать температуру воды. Температуру можно выбрать из диапазона 45°C /110 °F , 55°C /130 °F , 65°C /150 °F , 75°C /165 °F , 85°C /185 °F , 98°C /200 °F . Нажмите на кран, чтобы набрать воду выбранной температуры, индикатор крана загорится красным цветом. Нажмите на кран еще раз, чтобы прекратить подачу воды.

Примечание:

Устройство имеет версии с напряжением 220-230В и 120В для разных рынков. Температуру воды в высоковольтной версии см. в разделе °C, а в низковольтной версии см. в разделе °F.

Набрать холодную воду

Когда индикатор охлаждения “ ✉ включен и “ 🚙 ” имеет хотя бы одну ячейку, коснитесь “ ✉ кнопки, а затем нажмите на кран, чтобы получить холодную воду.

Если функция охлаждения выключена, “ 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫

Примечание:

Функция охлаждения выключена по умолчанию и должна быть включена при первом использовании устройства.

Настройка объема воды

Коснитесь значка объема воды, чтобы выбрать объем воды на выходе. Можно выбрать 120 мл, 200 мл, 300 мл, 300 мл, 500 мл, нажмите кнопку дозатора, чтобы получить воду указанного объема.

Заменить неочищенную воду

Когда на экране дисплея появится “ 📊 ”, слейте воду, оставшуюся в резервуаре для неочищенной воды, и наполните его водой до уровня ниже ручки.

Промывка после длительного простоя

Если изделие не использовалось более 72 часов, перед повторным использованием выполните шаги с 1 по 5 процедуры "Промывка перед первым использованием".

Опустошение бака для холодной воды

Если изделие не будет использоваться в течение длительного времени или будет перевозиться на большое расстояние, опустошите резервуар для холодной воды. Удалите чашку чистой воды.W. Подставьте емкость емкостью более 1,5 л под сливное отверстие для холодной воды в нижней части изделия, нажмите на серое стопорное кольцо на сливном отверстии для холодной воды в нижней части, вытяните белую сливную пробку, коротко нажмите кнопку, а затем нажмите и удерживайте “*” кнопку слива воды в течение 5 секунд, чтобы войти в режим слива холодной воды. После слива воды вставьте белую сливную пробку обратно в сливное отверстие для холодной воды и выключите устройство из сети.

Выход холодной воды Белая щетка Серое блокирующее кольцо

Очистка и обслуживание

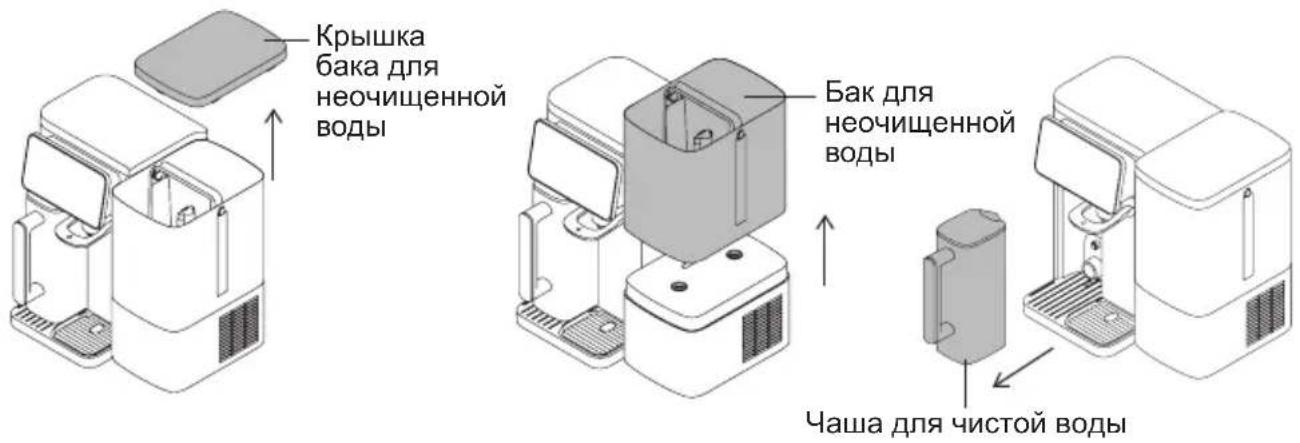

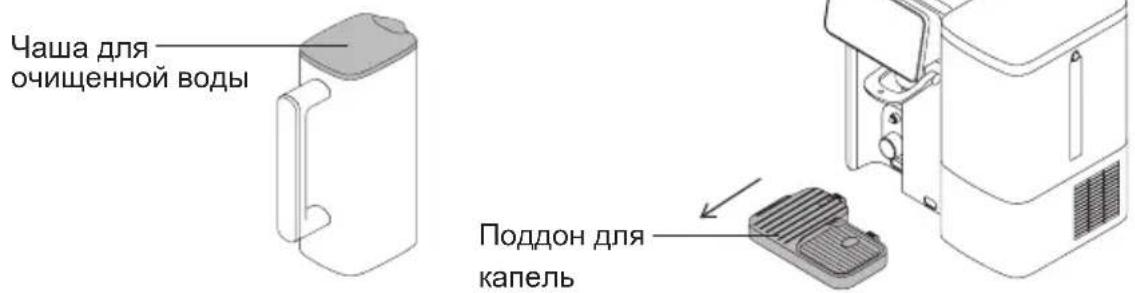

Очистка резервуара и чаши для воды

1.Извлеките вилку из розетки и извлеките резервуар для неочищенной воды и чашу для очищенной воды.

Крышка бака для неочищенной воды Бак для неочищенной воды Чаша для чистой воды

2.Вымойте резервуар для неочищенной воды, чашу для очищенной воды и крышку чаши для очищенной воды. Протрите внутреннюю поверхность чаши для воды и крышку чаши чистой мягкой тканью. Извлеките поддон для капель, как показано на рисунке, и слейте воду из него.

Чаша для очищенной воды Поддон для капель

Замена фильтра

Срок службы фильтра

Когда индикатор срока службы фильтра становится от “☐” до “☐”， индикатор мигает и устройство подает звуковой сигнал в течение 10 секунд каждый раз, когда вы набираете воду, то фильтр необходимо заменить.

Если фильтр не заменять регулярно, качество воды после очистки может ухудшиться.

Периодичность замены фильтра зависит от качества воды и количества потребляемой воды.

Фильтр Название фильтра	Рекомендуемый цикл замены
Первый этап	Композитный фильтр из микроволокна и активированного угля
Второй этап Мембранный фильтр обратного осмоса 24 месяца
Третий этап	Минерализованный фильтр с активированным углем

Примечания:

1. Цикл замены фильтра, описанный выше, относится не к периоду гарантии качества фильтра, а к ожидаемому сроку службы фильтра для поддержания его первоначальной производительности. В районах с низким качеством воды или в случае высокого потребления воды цикл замены фильтра будет сокращен.

2. Минерализованный фильтр с активированным углем улучшает вкус воды. Если вкус воды ухудшается, рекомендуется немедленно заменить этот фильтр.

3. Пожалуйста, покупайте фильтр в официальных магазинах, если вы приобретете неоригинальный фильтр, мы не гарантируем возмещение нанесенного ущерба.

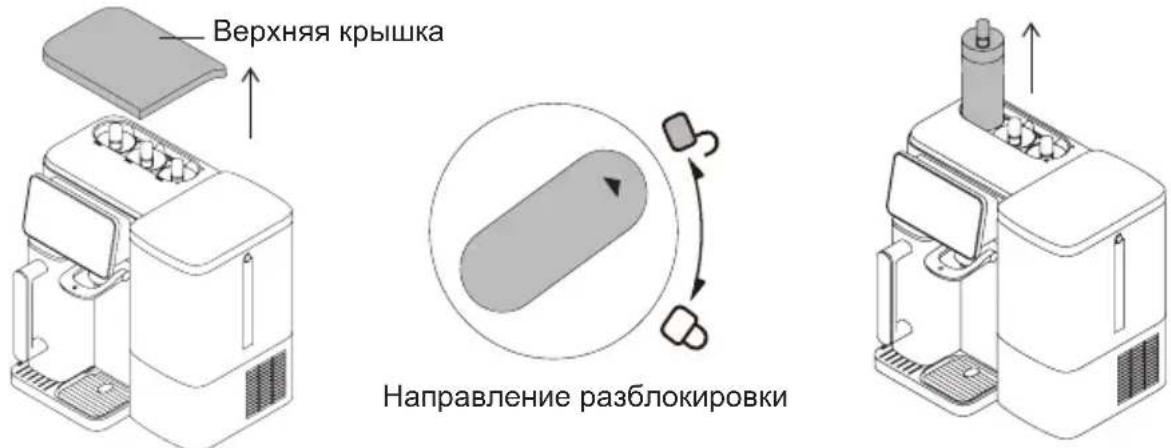

Способ замены фильтра и сброса индикатора ресурса фильтра

Шаг 1. Выключите устройство, снимите бак для неочищенной воды и верхнюю крышку очистителя, поверните фильтр в положение разблокировки в соответствии с инструкциями на устройстве и выньте фильтр.

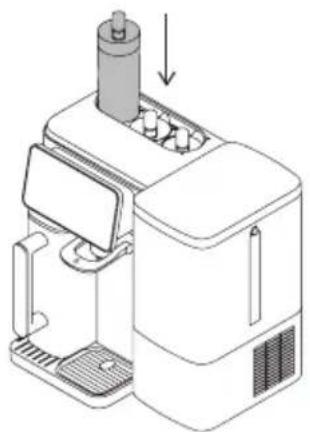

Шаг 2. Установите новый фильтр, направив стрелку вниз, и прокрутите фильтр от направления разблокировки к направлению блокировки.

Направление блокировки

Шаг 3. После включения питания сначала нажмите и удерживайте пиктограмму 98°C /200 в'влечение 5 секунд, индикатор ресурса фильтра № 1, 2, 3 начнет мигать (если пользователь не выполняет следующий шаг, мигание прекратится через 10 секунд). В это время продолжайте нажимать 45°C /110 в'влечение 5 секунд, и срок службы фильтра №1 сбросится, продолжайте нажимать 55°C /130 в'влечение 5 секунд, и срок службы фильтра №2 сбросится, продолжайте нажимать 65°C /150 в'влечение 5 секунд, и срок службы фильтра №3 сбросится. После сброса ресурса фильтра соответствующий индикатор ресурса фильтра восстанавливает полное состояние "

Шаг 4. После замены фильтра, пожалуйста, обратитесь к этапам промывки перед использованием в разделе "Сборка изделия" и трижды опустошите чашу для чистой воды, чтобы завершить промывку нового фильтра.

Устранение неполадок

Пожалуйста, проверьте следующие пункты, прежде чем отправлять устройство в специализированный сервисный центр

Неисправность Возможные причины Решение
Экран не светится,устройство неподает воду	Устройство не подключено к электросети	Подключите вилку к электросети
Поток чистойводы очень малили вообщеотсутствует	Фильтр исчерпал свойресурс или заблокирован	Замените фильтр
	Соответствует линапряжение питанияисточника питанияноминальному напряжению,указанному в табличке	Переключитесь на источникпитания с таким же номинальнымнапряжением
	Помпа не работает	Обратитесь в официальныйсервисный центр
	Проверьте, не слишкомли низкая температуранеочищенной воды	Используйте очищенную воду,которая соответствует требованиям ктемпературе воды
Водоочистительне производитгорячую воду	Температура горячей водыне выбрана	Обратитесь к разделу "Получитьгорячую воду"
	Уровень воды врезервуаре для чистой водыниже минимального	После того как уровень водыв чаше с чистой водой достигнетвысшего уровня, снова наберитегорячую воду
Запах	Фильтр превысил свойсрок службы	Замените фильтр
	Очиститель неиспользовался в течениедлительного времени	Следуйте инструкции поэксплуатации, чтобы промытьустройство и очистить резервуардля неочищенной воды и чашу длячистой воды.
ЗначениеTDS чистойводы остаетсянеизменным науровне 30	Неочищенная вода небыла заменена	Замените неочищенную воду иочистите ее
	Фильтр превысил свойсрок службы	Замените фильтр
Индикатор очисткиводы “∪” мигает	Чаша для очищенной водыне установлена на место	Извлеките чашу для чистой воды иустановите ее обратно в устройство

Неисправность Возможные причины Решение
Холодная вода не поступает	Функция охлаждения выключена
	Слишком мало воды в чаше с чистой водой или она не установлена

Внимание:
В случае возникновения любых других неисправностей, требующих профессиональных инструментов, во избежание опасности, устройство должно быть отремонтировано или заменено производителем, другими сервисными службами или специалистами по подобным службам.

Характеристики устройства

Технические характеристики

Модель R9 Pro
Название продукта Очиститель воды с обратным осмосом
Блок питания	220-230 В ~ 50-60 Гц
Размер устройства(Ширина*высота*глубина)	381мм*357мм*252мм
Диапазон температуры водына входе	5-35°C
Поток очищенной воды 0,3 л/мин (25°C)
Давление воды на входе 0 МПа - 0.04 МПа
Рабочее давление 0,4 МПа - 0,8 МПа
Номинальная мощность 2200 Вт

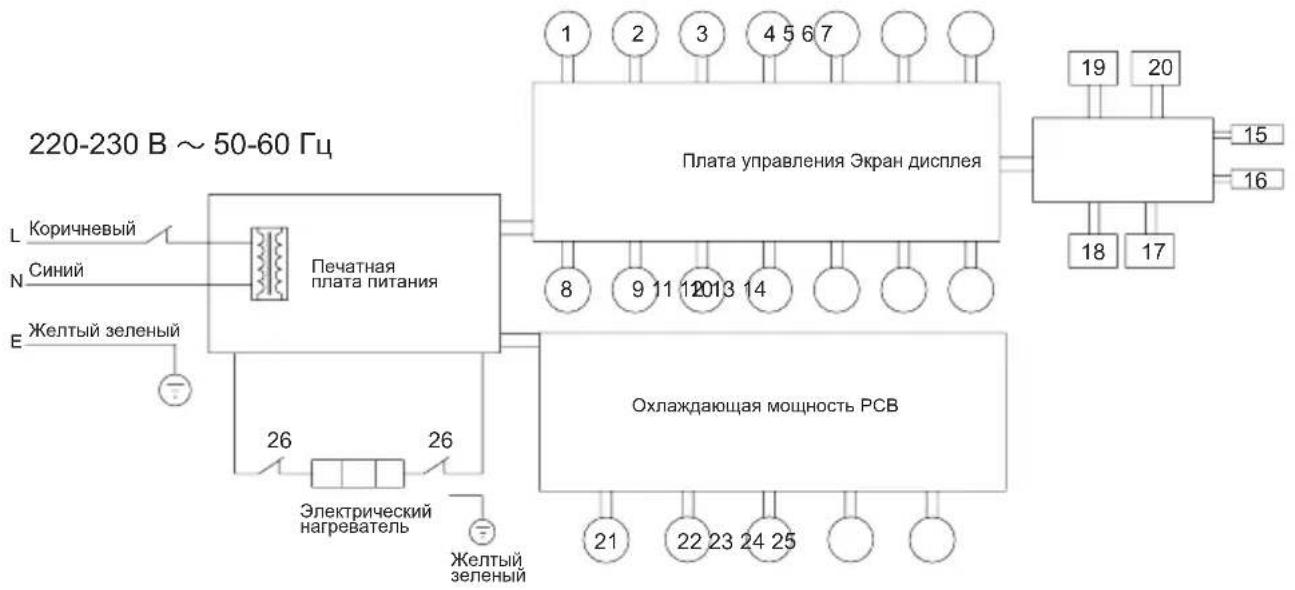

Схема электрической цепи


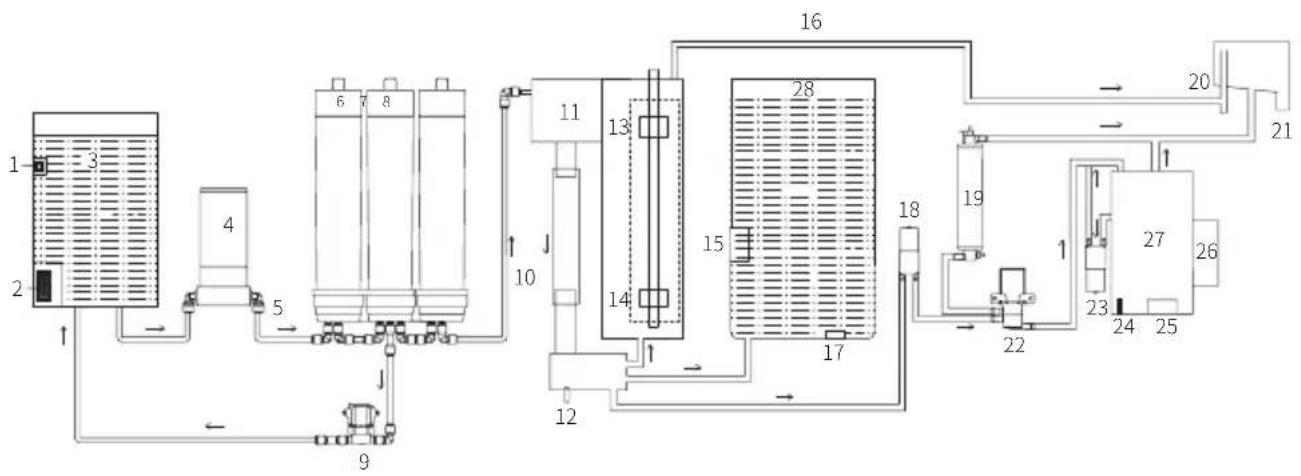

1. Мембранный насос
2. Подкачивающий насос
3. Сборка TDS
4. Промывочный электромагнитный клапан
5. Герконовый переключатель бака для неочищенной воды
6. Расходомер
7. Датчик уровня воды кувшина для очищенной воды
8. Вход воды NTC
9. Выход воды NTC
10. Микропереключатель для чаши с очищенной водой
11. УФ-лампы кувшина для очищенной воды

12. Датчик уровня воды в чаше для очищенной воды

13. Датчик герконового типа с функцией контроля положения

14. Трехходовой клапан
15. Световой индикатор забора воды
16. Микропереключатель
17. Кнопка регулировки температуры
18. Кнопка регулировки объема
19. Кнопка охлаждения
20. Кнопка блокировки для детей
21. Охлаждение NTC
22. Ультрафиолетовая лампа для бака с холодной водой
23. Циркуляционный насос
24. Вентилятор
25. ТТермоэлектрический охладитель
26. Терморегулятор

Схема пути прохождения воды

1. Датчик герконового типа с функцией контроля положения
2. Water level reed switch
3. Бак для неочищенной воды
4. Подкачивающий насос
5. Сырая вода
6. Композитный фильтр из микрофибры и активированного угля
7. Мембранный фильтр обратного осмоса
8. Фильтр с активированным углем
9. Flush valve
10. Вода, очищенная методом обратного осмоса
11. Очищенная вода
12. Очищенная вода NTC

13. Датчик уровня воды

14. Очищенная вода

15. УФ-свет
16. Трубка для отвода
17. Датчик наличия бака чистой воды
18. Выходной насос
19. Нагревательная трубка
20. Выпускное отверстие
21. Выход для воды
22. Трехходовой клапан
23. Циркуляционный насос
24. NTC
25. Ультрафиолетовая лампа для резервуара с холодной водой
26. Термоэлектрический охладитель
27. Бак холодной воды
28. Чаша для очищенной воды

Информация о производителе

Производитель Кингклин Электрик Ко., Лтд.
Адрес	No1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от других отходов и надлежащим образом переработать для повторного использования.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Информация о гарантии

Гарантийный срок на изделие составляет 1 (один) год с даты покупки.

Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, Фильтр, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем, или третьими лицами, повреждении, вызванными внешними обстоятельствами.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера, который показан ниже:

CE

Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий символ – день.

DBP800547

D - год

В – месяц

Р – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства данного устройства.

Год Месяц Дата
Год	Символ	Месяц	Символ	Дата	Символ	Дата	Символ
2016 А Я	январь 1 1 1 17 Н
2017	В	Февраль	2	2	2	18	J
2018	С	Март	3	3	3	19	К
2019	D Апрель 4 4 4 20 L
2020	Е	Май	5	5	5	21	М
2021	F	Июнь	6	6	6	22	N
2022	G	Июль	7	7	7	23	P
2023	Н	Август	8	8	8	24	Q
2024	J	Сентябрь 9 9 9 25 R
2025	К	Октябрь	А	10	А	26	S
2026	L	Ноябрь	В	11	В	27	T
2027	М	Декабрь	С	12	С	28	U
2028	N			13 D 29 V
2029 Р				14 E 30 W
2030	Q			15 F 31 X
2031	R			16	G

Сделано в Китае

Товар сертифицирован

NOTES

20-01

JIMMY
