Type de produit	Projecteur lumineux professionnel LED
Marque	Chauvet
Modèle	STRIKE Array Ultra
Poids	15,0 kg
Alimentation électrique	100-240 VAC, 50/60 Hz (universelle)
Consommation électrique (max)	10,48 A à 100 V / 8,54 A à 120 V / 4,81 A à 208 V / 4,34 A à 230 V / 4,14 A à 240 V
Indice de protection	IP65 (extérieur temporaire, avec câbles IP65)
Température de fonctionnement	-30 °C à 45 °C
Distance de sécurité	Ne pas regarder la source à moins de 1,07 m
Ventilation	Distance minimale de 50 cm des surfaces adjacentes
Montage	Supports oméga inclus, système d'emboîtement pour assemblages verticaux/horizontaux
Connexion DMX	Entrée/sortie XLR, circuit isolé classe 2
Fonction spéciale	Mode Focus pour mise au point à pleine puissance
Accessoires inclus	Cordon d'alimentation Seetronic Powerkon IP65, filtre occultant, 2 supports oméga, guide de référence rapide
Sécurité	Utiliser un câble de sécurité pour montage en hauteur ; ne pas immerger ; ne pas ouvrir
Maintenance	Débrancher pendant l'inutilisation ; remplacer câble endommagé uniquement par le fabricant
Réparabilité	Source lumineuse remplaçable uniquement par le fabricant ou un professionnel qualifié
Utilisation prévue	Usage professionnel, extérieur temporaire avec précautions

FOIRE AUX QUESTIONS - STRIKE Array Ultra Chauvet

Comment installer le projecteur en toute sécurité ?

Avant l'installation, lisez les consignes de sécurité. Utilisez au moins deux points de fixation par appareil et un câble de sécurité. Montez à au moins 50 cm des surfaces adjacentes et assurez une ventilation adéquate. Ne dépassez pas la charge verticale maximale de 80 kg pour l'assemblage multi-produits.

Quelle est la consommation électrique maximale ?

La consommation varie selon la tension : jusqu'à 10,48 A à 100 V, 8,54 A à 120 V, 4,81 A à 208 V, 4,34 A à 230 V et 4,14 A à 240 V. Ne dépassez jamais 12 A sur un seul circuit.

Puis-je utiliser le filtre occultant en mode pleine puissance ?

Non, le filtre Stealth doit être utilisé uniquement en mode basse puissance. L'utiliser dans un autre mode peut endommager le filtre et le projecteur de façon permanente.

Comment connecter plusieurs projecteurs ensemble ?

Le STRIKE Array Ultra dispose d'un système d'emboîtement. Appuyez sur le bouton de verrouillage, enlevez les goupilles, insérez les supports dans les trous du projecteur suivant, puis verrouillez avec les goupilles. Respectez la charge maximale de 80 kg en suspension verticale.

Que faire en cas de dysfonctionnement ?

En cas de problème grave, arrêtez immédiatement l'utilisation. Débranchez l'appareil et contactez un technicien qualifié. N'ouvrez pas le produit, car il ne contient aucune pièce réparable par l'utilisateur.

Le projecteur peut-il être utilisé en extérieur ?

Oui, le produit est classé IP65 pour une utilisation extérieure temporaire. Utilisez des câbles d'alimentation et de données également classés IP65. Remettez en place les couvercles de protection sur les ports inutilisés.

Comment nettoyer le projecteur ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez pas de solvants ou de produits abrasifs. Débranchez l'appareil avant le nettoyage. Les lentilles peuvent être nettoyées avec un produit adapté pour optiques.

Quelle est la distance minimale de la source lumineuse ?

Ne fixez pas la source lumineuse à une distance inférieure à 1,07 m (3,5 pieds). La lumière peut provoquer des lésions oculaires. Les lumières clignotantes peuvent déclencher des crises d'épilepsie.

Comment utiliser la fonction DMX ?

Connectez un câble DMX XLR à l'entrée du projecteur. Utilisez le panneau de commande pour sélectionner le mode DMX. Le circuit de commande est isolé et appartient au port de données de classe 2. Suivez le guide de référence rapide pour les adresses.

Que faire si le câble d'alimentation est endommagé ?

Le câble flexible externe doit être remplacé uniquement par un cordon spécial disponible chez le fabricant ou son prestataire de services. N'utilisez pas un câble endommagé. Débranchez immédiatement l'appareil.

MODE D'EMPLOI STRIKE Array Ultra Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de STRIKE Array Ultra.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 3.5 pieds (1.07 m).
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement à l'environnement avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.
• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
• Laisser des matériaux inflammables à moins de 20 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
• Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.
• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.
• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :
• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).
• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.
• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit. - La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées. - La température ambiante minimale est de -22°F (-30 °C ). Ne faites pas fonctionner ce produit à des températures plus basses. - Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation. - En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Connexion du signal de commande : ligne DMX

• Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
• Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.
• Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.

Contenu de la boîte

• STRIKE Array Ultra • Cordon d'alimentation Seetronic Powerkon IP65
• Filtre occultant

- 2 supports oméga avec matériel de montage

- Guide de référence rapide

- Le filtre Stealth doit être utilisé uniquement en « Mode Basse Puissance ». L'utilisation du filtre Stealth dans tout autre mode de fonctionnement du projecteur entraînera des dommages permanents au filtre et peut endommager le projecteur.

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune		Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits STRIKE Array Ultra. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	10,48 A	8,54 A	4,81 A	4,34 A	4,14 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir la gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

Schéma de Montage de l'Appareil

Montage de multi-produits

Le STRIKE Array Ultra est doté d'un système d'emboîtement permettant de connecter plusieurs produits STRIKE entre eux, verticalement ou horizontalement.

Schéma de Montage de Multi-Produits

1. Enlevez les goupilles de retenue pour libérer les matériaux de suspension intégrés

1. Insérez les matériaux de suspension intégrés dans les trous prévus à cet effet dans le projecteur suivant (verticalement ou horizontalement)

1. Insérez les goupilles de retenue pour verrouiller les projecteurs ensemble

La charge maximale de suspension verticale du système STRIKE Array est de 80 kg. Veuillez vous référer au tableau ci-dessous pour connaître le poids de chaque projecteur STRIKE Array. Le poids des câbles et de tout autre équipement connecté aux projecteurs ou monté sur ceux-ci doit être pris en compte lors du calcul de la charge de suspension verticale.

• Fixez les câbles de sécurité de chaque produit supplémentaire au produit précédent.

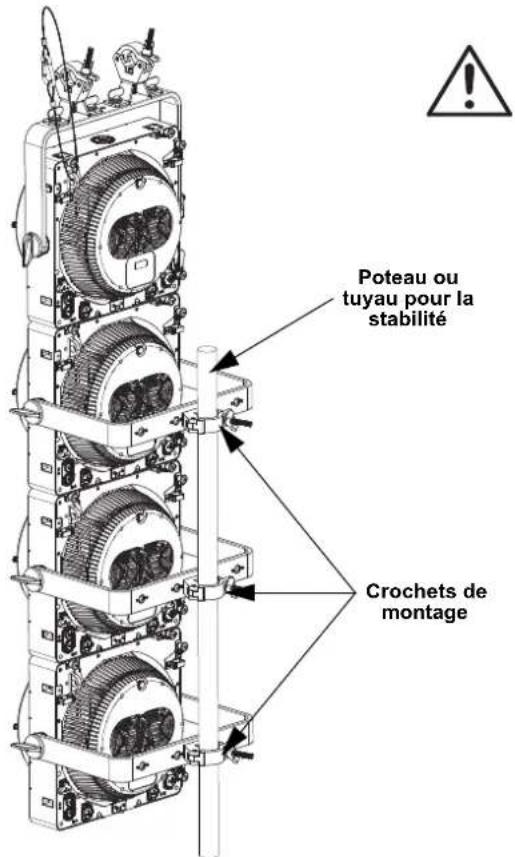

- Lors du montage de produits en série, utilisez les supports de suspension en position arrière avec des colliers de fixation afin de créer une structure dorsale.

Projecteur	Poids en suspension (unite)
STRIKE Array 1 3.0	kg
STRIKE Array 1 Driver	2.9 kg
STRIKE Array 2 8.0	kg
STRIKE Array 4 13.0	kg
STRIKE Array 2C 9.4	kg
STRIKE Array 4C 15.4	kg
STRIKE Array Ultra	15.0 kg
STRIKE Bolt 1C	8.7kg

Panneau de commande Description

Bouton	Nom Fonction
		Pour quitter le menu ou la fonction en cours
		Pour activer le menu actuellement affiché ou définir une valeur sélectionnée dans une fonction
		Pour naviguer vers le haut dans le menu ou augmenter la valeur numérique d'une fonction
		Pour naviguer vers le bas dans le menu ou réduire la valeur numérique d'une fonction
		Pour activer ou désactiver le mode de mise au point : pleine puissance de sortie pour une mise au point facile. Ne modifie pas les autres paramètres.
