Marque	Chauvet
Modèle	Ovation F-95WW
Type de produit	Projecteur lumineux à LED
Source lumineuse	LED blanc chaud (95W)
Alimentation	100-240 VCA, 50/60 Hz (universelle)
Consommation	95 W (estimé)
Fusible	Remplaçable, type équivalent (voir notice)
Connectivité DMX	3 broches XLR standard
Personnalités DMX	UNO (1 canal), DOS (2 canaux), STD.P (3 canaux)
Adressage DMX	D.001 – D.512
Nombre max d'unités en série	15 à 120 V, 28 à 230 V
Poids	Environ 5 kg (non spécifié)
Dimensions (L x l x h)	Environ 300 x 200 x 200 mm (non spécifié)
Température ambiante max	45 °C (113 °F)
Distance minimale des surfaces	50 cm (20 pouces)
Montage en hauteur	Obligatoire : câble de sécurité
Fonctions	Gradateur (0-100%), stroboscope, effet d'éclairage, stroboscope aléatoire
Contenu de l'emballage	1 x projecteur, 1 x cordon powerCON Neutrik, 1 x manuel de référence, 1 x gélatine (6.25 pouces)
Entretien	Débrancher avant nettoyage ; ne pas ouvrir ; ne pas utiliser à l'extérieur

FOIRE AUX QUESTIONS - Ovation F-95WW Chauvet

Comment régler l'adresse DMX de l'Ovation F-95WW ?

Accédez au menu SET > ADDR, puis utilisez les touches haut/bas pour sélectionner l'adresse entre D.001 et D.512. Validez avec ENTER.

Quelles sont les personnalités DMX disponibles ?

L'Ovation F-95WW propose trois personnalités : UNO (1 canal : gradateur), DOS (2 canaux : gradateur + gradateur fin) et STD.P (3 canaux : gradateur, gradateur fin, stroboscope). Sélectionnez dans SET > PERS.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Allez dans SET > REST et saisissez le mot de passe (voir notice). Confirmez avec OK pour réinitialiser.

Puis-je utiliser ce projecteur en extérieur ?

Non, l'Ovation F-95WW n'est pas conçu pour une utilisation en extérieur. Évitez la poussière, l'humidité et les variations de température extrêmes.

Comment configurer le mode Maître/Esclave ?

Mettez l'unité maître en mode RUN > MAST et les esclaves en SLAV. Connectez-les en série via DMX. Consultez le manuel pour plus de détails.

Que faire si l'appareil ne répond plus ?

Débranchez l'alimentation électrique ou coupez le disjoncteur. Attendez quelques minutes, puis rebranchez. Si le problème persiste, contactez votre fournisseur.

Quelle est la température maximale de fonctionnement ?

La température ambiante maximale est de 45 °C. Ne faites pas fonctionner le produit au-delà de cette température.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis Philips n°2 pour dévisser le couvercle du porte-fusible. Remplacez le fusible par un modèle équivalent, puis revissez.

L'Ovation F-95WW peut-il être monté en hauteur ?

Oui, mais toujours avec un câble de sécurité attaché à l'arrière. Utilisez un clip de fixation adapté et assurez-vous que la structure supporte le poids.

Comment utiliser la fonction stroboscope ?

En personnalité STD.P, le canal 3 contrôle le stroboscope. Les valeurs 010-099 activent un stroboscope de lent à rapide, 110-179 un effet d'éclairage, et 190-255 un stroboscope aléatoire.

MODE D'EMPLOI Ovation F-95WW Chauvet

À Propos de ce Manuel

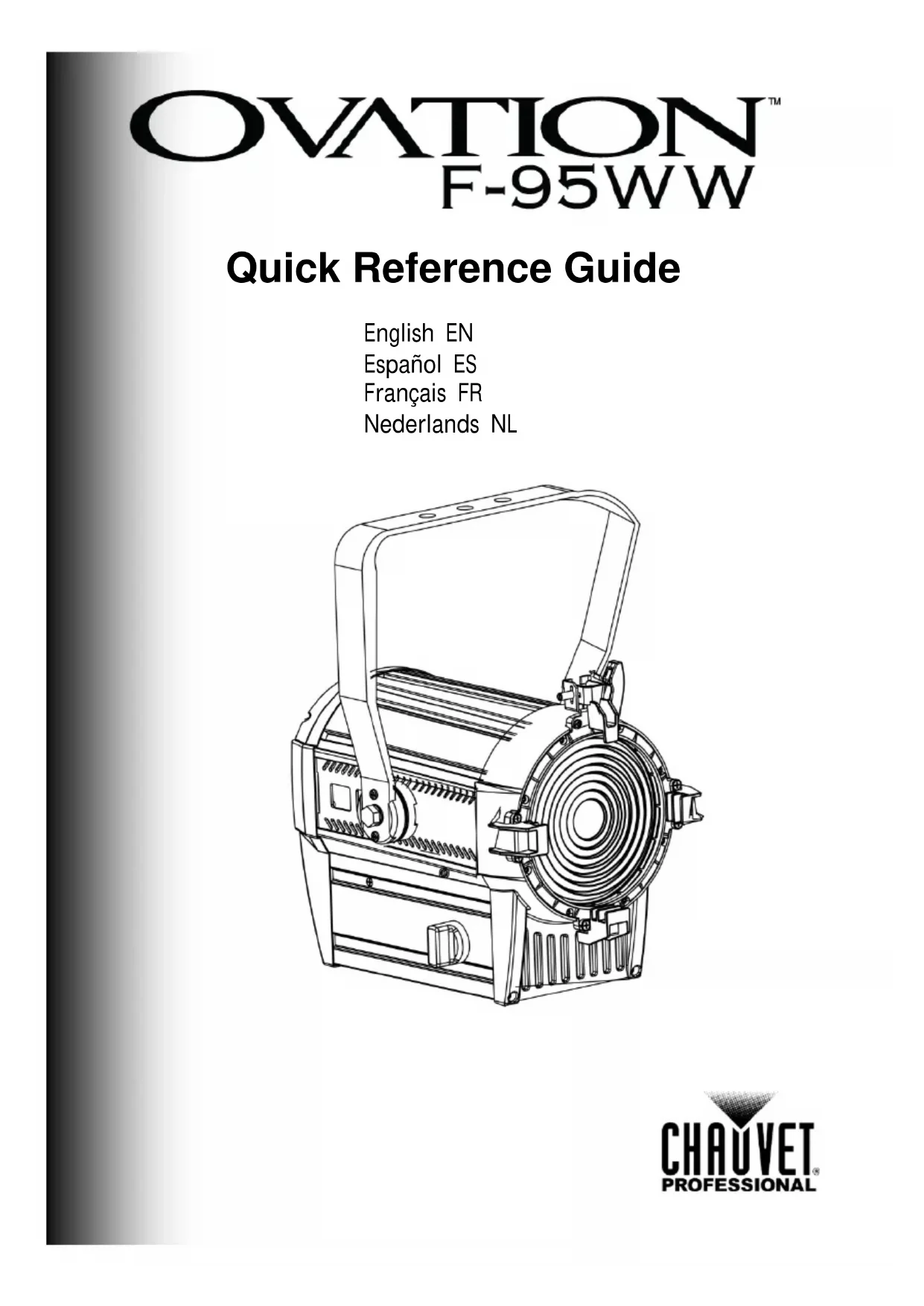

Le Manuel de Référence Ovation™ F-95WW Quick Reference Guide (MR) reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non- responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de Sécurité

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.

- Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.

- Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.

- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement.

- N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.

- Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourne votre produit. Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.

Ce qui est Inclus

• Un Ovation™ F-95WW
- Un Cordon d'Alimentation powerCON® de Neutrik®
- Un manuel de référence

• Gélatine (accessoires
6.25 pouces/159 mm)

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez- entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Connexion Électrique

Vous pouvez connecter jusqu'à 15 Ovation™ F-95WW à 120 VCA ou 28 unités à 230 VCA Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Conducteur CA	Noir	Marron	Jaune/Cuivré
Neutre CA	Blanc	Bleu	Argenté
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

L'Ovation™ F-95WW fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est la votre disposition sur www.chauvetprofessional.com.

Connexion DMX

L'Ovation™ F-95WW utilise une connexion de données DMX standard pour ses personnalités DMX: UNO, DOS, et STD.P. Consultez le manuel d'utilisation pour connecter et configurer le système DMX.

Commande Maître

L'Ovation™ F-95WW vous permet de commander d'autres Ovation™ F-95WW en utilisant une connexion de données DMX traditionnelle Consultez le manuel d'utilisation pour configurer le fonctionnement et maître/esclave.

REMARQUE : Pour une commande optimale des canaux de gradation 16 bits dans la personnalité TR 16, veillez à ce que les deux courbes de gradation dans SET > DIMX et SET > CURV soient sur OFF.

Connexion Maître/Esclave

L'Ovation™ F-95WW utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

Montage

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur trusst.com/productcategory/base-plates-accessories-clamps/.

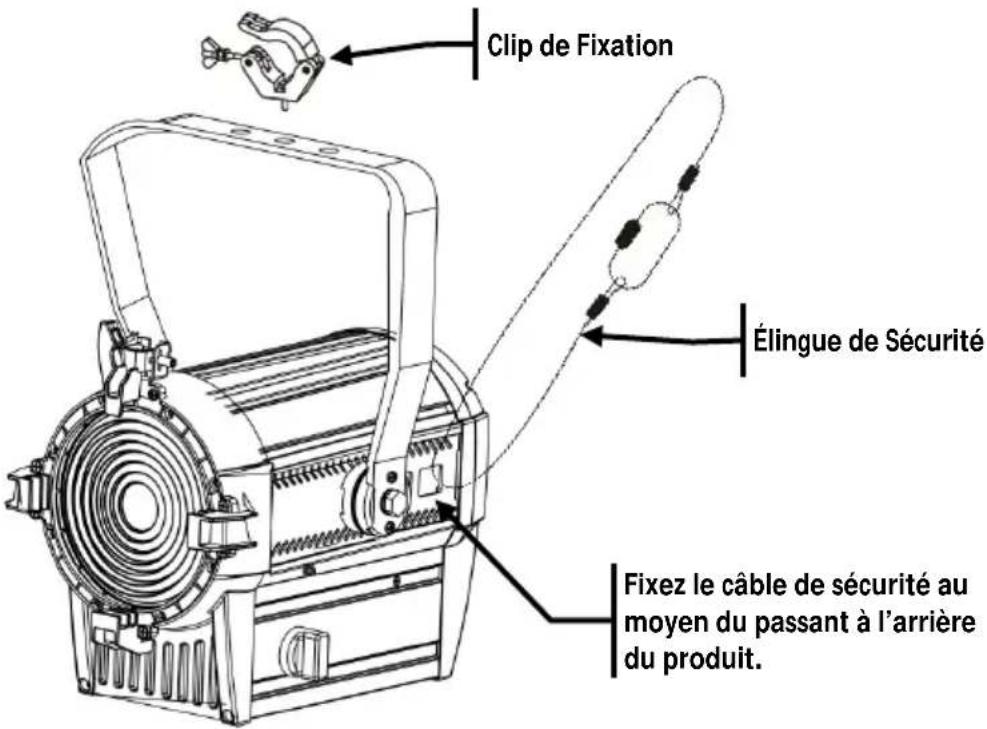

Schéma de Montage du Produit

Clip de Fixation Élingue de Sécurité Fixez le câble de sécurité au moyen du passant à l'arrière du produit.

Montage en Hauteur
Description du Tableau de Commandes

Bouton / Molette	Fonction
	Permet la sortie du menu ou de la fonction en cours.
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée.
	Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques.
	Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques.
	Appuyez deux fois rapidement pour accéder à la fonction de gradation. Utilisez la molette pour régler l'intensité de gradation.
	Situés de chaque côté du produit. Utilisez ces boutons pour régler le zoom.

Code d'accès

Une fois que cette page s'affiche, saisissez le code d'accès suivant comme suit: , , , , Ce code ne peut pas être modifié et doit être saisi sur demande.

Options du Menu

Niveau Principal	Niveaux de Programmation				Description
STAT	DIM		000-100		Commande locale du rendu
RUN	DMX				Définit le mode sur maître/esclave
	SLAV
ADDR	D.001-D.512				Définit l'adresse de départ
SET	KEY		OFF		Définit le verrouillage clavier (code d'accès)
			ON
	DIMX		OFF		Vitesse de gradation de lent (DIM4) à rapide (DIM1)
			DIM1
			DIM2
			DIM3
			DIM4
	CURV		CV1		Courbes de gradation de grandes (CV3) à petites (CV1)
			CV2
			CV3
			OFF
	REST	****(Saisir le mot de passe)	REST	OK	Réinitialise l'unité aux paramètres d'usine par défaut
	PERS		UNO		Sélectionne la personnalité DMX
			DOS
			STD.P
	SLCK		OFF		SET verrouillage de l'accès au niveau principal
			ON
	DERR		BLAK		Met l'unité en noir général en cas de perte de DMX
			SAVE		En cas de perte de commande DMX, la dernière commande se maintiendra
	PERF		LIVE		Equilibre le refroidissement des LED entre le niveau de puissance de rendu et l'utilisation des ventilateurs
			STDO		Maintient le refroidissement des LED en limitant le niveau de puissance de rendu
			POWR		Maintient le refroidissement des LED en utilisant les ventilateurs, permettant ainsi un niveau de puissance de rendu maximal
	MCON		SELF		Aucune donnée DMX n'est envoyée en fonctionnement autonome
			MAST		Envoi de données DMX à d'autres OvationTM F-95WW en fonctionnement autonome

Valeurs DMX

UNO	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000 Ü 255	0–100%
DOS	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000 Ü 255	0–100%
	2	Gradateur fin	000 Ü 255	0–100%
STD.P	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000 Ü 255	0–100%
	2	Gradateur fin	000 Ü 255	0–100%
	3 Stroboscope		000 Ü 009010 Ü 099100 Ü 109110 Ü 179180 Ü 189190 Ü 255	Pas de fonctionStroboscope (de lent à rapide)Pas de fonctionEffet d'éclairagePas de fonctionStroboscope aléatoire
