MANUAL DE USUARIO Ovation F-95WW Chauvet

La Guía de Referencia Rápida (GRR) del Ovation™ F-95WW contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
- ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
- NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Use SOLAMENTE los soportes de colgar/montar para mover este producto.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.chauvetprofessional.com para información de contacto.

Qué va Incluido

• Ovation™ F-95WW
- Cable de Alimentación Neutrik® powerCON®
- Tarjeta de garantía

• Marco de gel (accesorios 6.25"/159 mm)
- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100\~240 VCA 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Alimentación en Cadena

Puede enlazar hasta 15 productos Ovation™ F-95WW a 120 VCA, u 28 a 230 VCA. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado	Negro	Marrón	Amarillo/Bronce
CA Neutro	Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation™ F-95WW funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation™ F-95WW usa una conexión de datos DMX normal para sus personalidades DMX: UNO, DOS, y STD.P. Vea el Manual de usuario para conectar y configurar para funcionamiento DMX.

NOTA: Para un control óptimo de los canales de atenuación de 16 bits en la personalidad TR16, asegúrese de que ambas curvas de atenuación en SET > DIMX y SET > CURV están configuradas en OFF.

Control Maestro

El Ovation™ F-95WW permite controlar otros productos Ovation™ F-95WW usando una conexión de datos DMX normal. Vea el Manual de usuario para configurar para funcionamiento de Control Maestro.

Conexión Maestro/Esclavo

El Ovation™ F-95WW usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

Montaje

Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite trusst.com/productcategory/base-plates-accessories-clamps/.

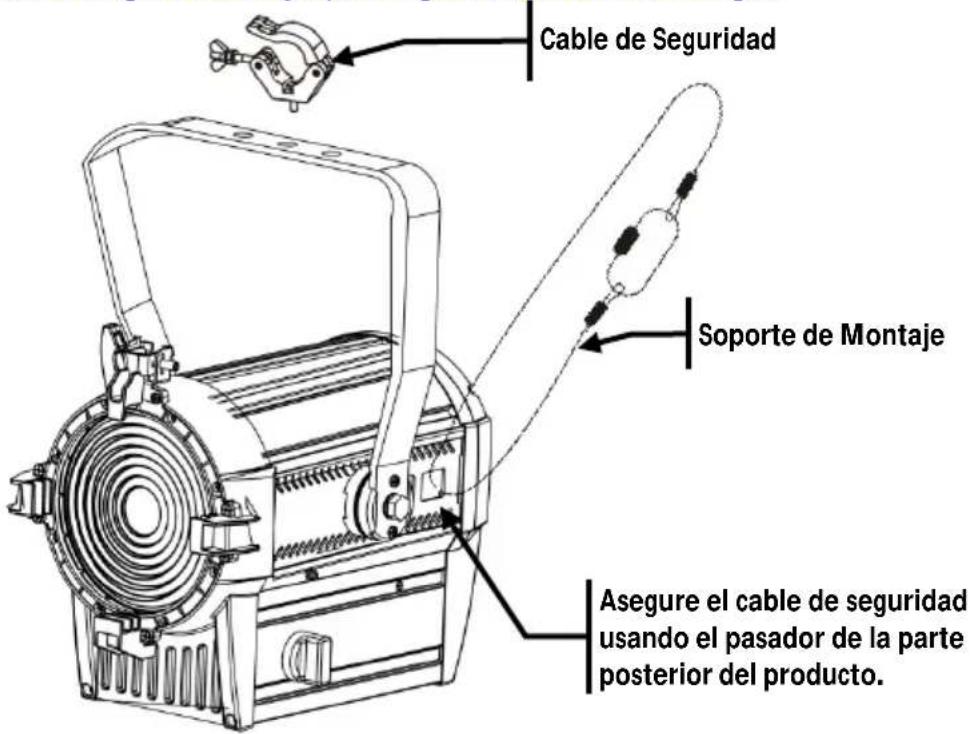

Diagrama de Montaje del Producto

Cable de Seguridad Soporte de Montaje Asegure el cable de seguridad usando el pasador de la parte posterior del producto.

Montaje en Altura

Descripción del Panel de Control	Botón/Mando	Función
		Sale del menú o función actual.
		Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada.
		Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función.
		Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función.
		Pulse 2 veces rápidamente para acceder a la función de atenuador. Use el mando para ajustar la intensidad del atenuador.
		Situado en cada lado del producto. Utilice estos mandos para ajustar el zoom.

Código de acceso

Después de que se le solicite, introduzca el siguiente código de acceso pulsando: , , , , Este código no se puede cambiar y se debe usar cuando se le solicite.

Opciones de Menú

Nivel Principal	Niveles de Programación				Descripción
STAT	DIM		000~100		Control local de salida
RUN	DMX				Configura el modo Maestro/Esclavo
	SLAV
ADDR	D.001-D.512				Configura la dirección de inicio
SET	KEY		OFF		Establece el bloqueo de teclado (modo contraseña)
			ON
	DIMX		OFF		Velocidades de atenuador lenta (DIM4) a rápida (DIM1)
			DIM1
			DIM2
			DIM3
			DIM4
	CURV		CV1		Curvas de atenuador grande (CV3) a pequeña (CV1)
			CV2
			CV3
			OFF
	REST	****(Introducir código de acceso)	REST	OK	Reinicia el dispositivo a la configuración por defecto
	PERS		UNO		Selecciona la personalidad DMX
			DOS
			STD.P
	SLCK		OFF		SET bloqueo de acceso al nivel de menú
			ON
	DERR		BLAK		Apaga (blackout) el dispositivo tras la pérdida de señal DMX
			SAVE		Continúa con el último comando tras la pérdida de control DMX
	PERF		LIVE		Equilibra la refrigeración del LED usando los ventiladores y el nivel de potencia
			STDO		Mantiene la refrigeración del LED limitando el nivel de potencia
			POWR		Mantiene la refrigeración del LED usando los ventiladores permitiendo plena potencia
	MCON		SELF		No se envían datos DMX en funcionamiento independiente
			MAST		Envía datos DMX a otro OvationTM F-95WW durante el funcionamiento independiente

Valores DMX

UNO	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Ú 255	0–100%

DOS	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Ú 255	0–100%
	2	Atenuador fino	000 Ú 255	0–100%

STD.P	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Ü 255	0–100%
	2	Atenuador fino	000 Ü 255	0–100%
	3 Estroboscopio		000 Ü 009	Sin función
			010 Ü 099	Estroboscopio (lento a rápido)
			100 Ü 109	Sin función
			110 Ü 179	Efecto de iluminación
			180 Ü 189	Sin función
			190 Ü 255	Estroboscopio aleatorio
