MANUAL DE USUARIO STRIKE Array Ultra Chauvet

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento del STRIKE Array Ultra.

• La luminaria es solamente para uso profesional.
• La luminaria debe colocarse de forma que no se prevea mirar fijamente hacia ella a una distancia inferior a 1.07 m (3.5 pies).
• Si el cable flexible externo de esta luminaria está dañado, debe ser reemplazado por un cable especial disponible exclusivamente del fabricante o su representante de servicio.
• La fuente de luz contenida en esta luminaria solo debe ser reemplazada por el fabricante, su representante de servicio o una persona calificada similar.

- PRECAUCIÓN:

• La carcasa de este producto puede estar caliente durante su funcionamiento. Monte este producto en un lugar con una ventilación adecuada, a una distancia mínima de 50 cm (20 pulg.) de las superficies adyacentes.
• Cuando se transfiere el producto desde entornos con temperaturas extremas (por ejemplo, de un camión refrigerado a un salón de baile cálido y húmedo), puede formarse condensación en los componentes electrónicos internos del producto. Para evitar que se produzca una falla, deje que el producto se aclimate completamente al entorno antes de conectarlo a la corriente.
• Se sabe que la luz detellante desencadena ataques epilépticos. El usuario debe cumplir con las leyes locales relativas a la notificación del uso de la luz estroboscópica.

• S I E M P R E :

• Cuando utilice un producto con clasificación IP65 en un entorno exterior, utilice cables de alimentación y de datos con clasificación IP65 (o superior).
• Vuelva a colocar y asegure las tapas protectoras con clasificación IP en todos los puertos de alimentación, datos, USB u otros cuando no los utilice.
• Utilice un cable de seguridad cuando monte este producto por encima de la cabeza.
• Conecte este producto a un circuito con toma de tierra y protegido.

- NO HACER:

• Abrir este producto. No contiene piezas que puedan ser reparadas por el usuario.
• Mirar a la fuente de luz cuando el producto esté encendido.
• Dejar cualquier material inflamable a menos de 20 cm de este producto mientras esté en funcionamiento o conectado a la corriente.
• Conectar este producto a un regulador o reostato.
• Utilizar este producto si la carcasa, la lente, o los cables parecen estar dañados.
• Sumergir este producto (es necesario respetar las normas de la clasificación IP publicada). El funcionamiento periódico al aire libre es posible.

• Instalar permanentemente en el exterior en lugares con condiciones ambientales extremas. Esto incluye, pero no se limita a:

• Exposición a un entorno marino/salino (a menos de 3 millas de una masa de agua salada).

• Lugares donde las temperaturas normales superan los rangos de temperatura de este manual.
• Lugares propensos a las inundaciones o a quedar enterrados en la nieve.
• Otras zonas en las que el producto esté sometido a radiaciones extremas o a sustancias cáusticas.

- Utilice SOLO el soporte para colgar/montar este producto.

• La temperatura ambiente máxima es de 45 °C (113 °F). No utilice este producto a temperaturas más altas.
• La temperatura ambiente mínima es de -30 °C (-22 °F). No utilice este producto a temperaturas más bajas.
• Para eliminar el desgaste innecesario y mejorar su vida útil, durante los periodos en que no lo utilice, desconecte completamente el producto de la corriente mediante un disyuntor o desenchufándolo.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 Parte B de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

- Reorientar o reubicar la antena receptora.

- Aumentar la separación entre el equipo y el receptor.

- Conectar el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.

- Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cualquier cambio o modificación que no esté expresamente aprobado por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Conexión de la señal de control: Línea DMX

• El producto dispone de tomas XLR para entrada y salida de DMX.
• Nota: Este circuito de control está aislado y pertenece al puerto de datos de Clase 2.
• El circuito de control tiene una corriente de fuga acumulada inferior a 3,5 mA.

Qué se incluye

• STRIKE Array Ultra
• Cable de alimentación Seetronic Powerkon IP65
• Filtro de ocultación
• 2 soportes omega con accesorios de montaje
• Guía de referencia rápida

- El filtro Stealth debe utilizarse únicamente en el “Modo de Baja Potencia”. El uso del filtro Stealth en cualquier otro modo de funcionamiento del equipo provocará daños permanentes en el filtro y puede causar daños al equipo.

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Enlace de energía

Es posible enlazar eléctricamente los productos STRIKE Array Ultra. Consulte la tabla siguiente para conocer el consumo de corriente a cada tensión y frecuencia:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Consumo de corriente	10,48 A	8,54 A	4,81 A	4,34 A	4,14 A

Nunca supere los 12 A en un solo circuito. Los cables de alimentación pueden adquirirse por separado.

Montaje

Antes de montar este producto, lea las Notas de seguridad. Utilice al menos dos puntos de montajes por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para la línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps.

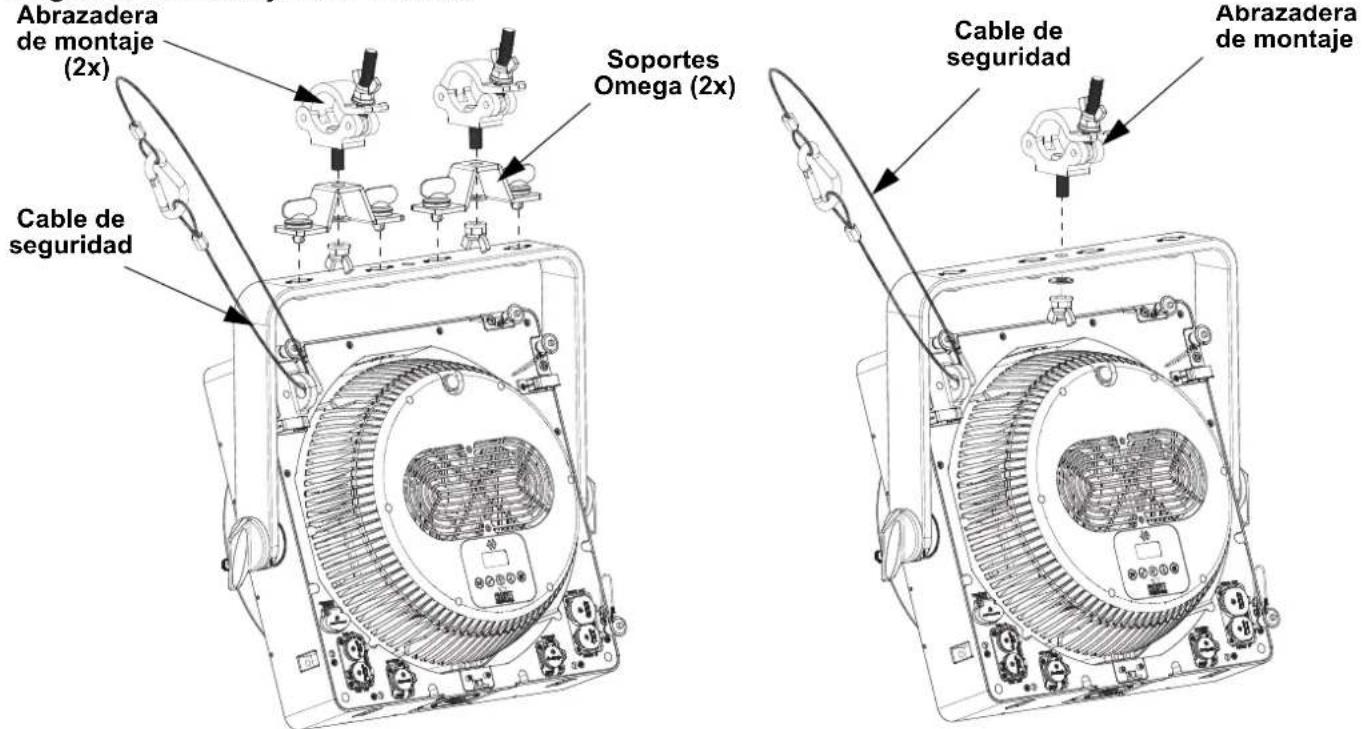

Diagrama de Montaje del Producto

Abrazadera de montaje (2x) Cable de seguridad Soportes Omega (2x) Cable de seguridad Abrazadera de montaje

Montaje Multi-producto

El STRIKE Array Ultra cuenta con un sistema de enclavamiento para conectar varios productos STRIKE entre sí, de forma vertical u horizontal.

Diagrama de montaje multi-producto

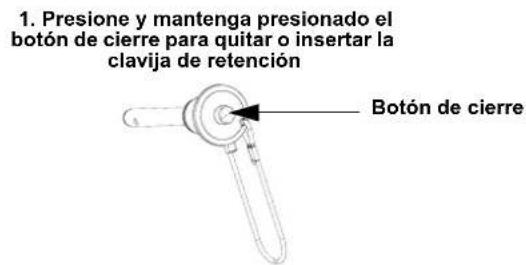

1. Presione y mantenga presionado el botón de cierre para quitar o insertar la clavija de retención Botón de cierre

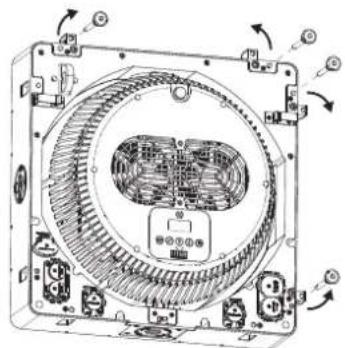

1. Quite las clavijas de retención para soltar los equipos para colgar integrados


1. Inserte los equipos para colgar integrados en la abertura del siguiente dispositivo (vertical o horizontalmente)

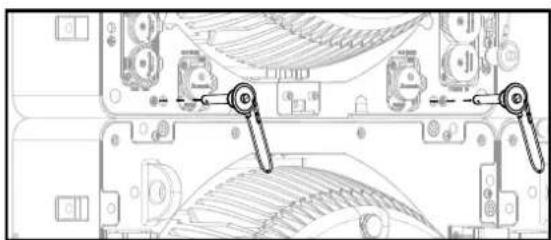

1. Inserte las clavijas de retención para fijar los dispositivos entre sí


La carga máxima de suspensión vertical del sistema STRIKE Array es de 80 kg. Consulte la tabla a continuación para conocer el peso de cada luminaria STRIKE Array. Al calcular la carga de suspensión vertical, deben tenerse en cuenta el peso de los cables y de cualquier otro equipo conectado o montado en las luminarias.

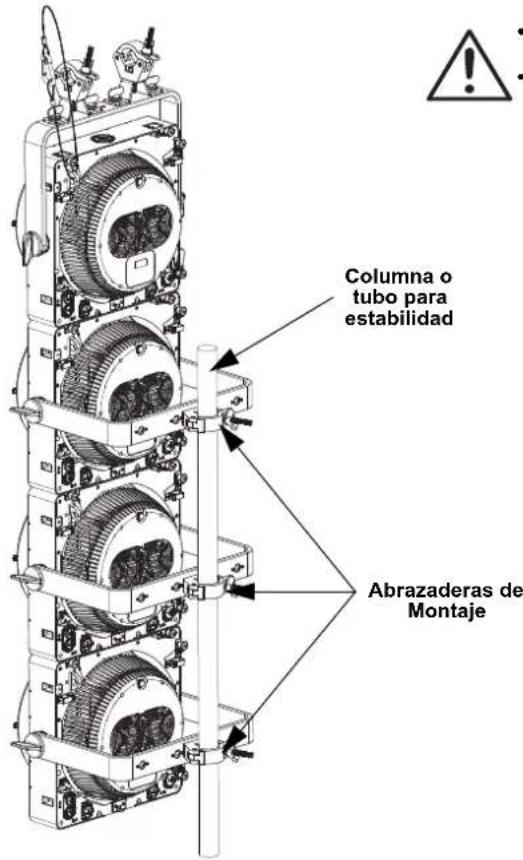

Columna o tubo para estabilidad Abrazaderas de Montaje

- Fije los cables de seguridad de cada producto adicional al producto anterior.

- Al montar productos en serie, utilice los soportes de suspensión en la posición trasera junto con abrazaderas de

Luminaria	Peso suspendido (cada uno)
STRIKE Array 1 3.0	kg
STRIKE Array 1 Driver	2.9 kg
STRIKE Array 2 8.0	kg
STRIKE Array 4 13.0	kg
STRIKE Array 2C 9.4	kg
STRIKE Array 4C 15.4	kg
STRIKE Array Ultra	15.0 kg
STRIKE Bolt 1C	8.7kg

Descripción del panel de control

Botón	Nombre Función
		Sale del menú o función actual
		Activa el menú que se muestra en ese momento o establece un valor seleccionado en una función
		Navega hacia arriba por el menú o incrementa el valor numérico de una función
		Navega hacia abajo por el menú o reduce el valor numérico de una función
		Activa o desactiva el Modo Enfoque: plena potencia de salida para facilitar el enfoque. No modifica otros ajustes.
