GEBRUIKSAANWIJZING STRIKE Array Ultra Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van de STRIKE Array Ultra.

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• De armatuur moet zodanig worden geplaatst dat langdurig in het licht kijken op een afstand van minder dan 1.07 meter niet wordt verwacht.
• Als de externe kabel of het externe snoer van deze armatuur beschadigd is, dient de kabel of het snoer te worden vervangen door een speciaal snoer of door een snoer dat uitsluitend verkrijgbaar is bij de fabrikant of zijn monteur.

• De lichtbron in deze armatuur mag alleen worden vervangen door de fabrikant of zijn monteur, of door iemand met een vergelijkbare kwalificatie.
  • WAARSCHUWING:

• De behuizing van dit product kan heet zijn als het in werking is. Monteer dit product op een plaats met voldoende ventilatie, op ten minste 50 cm van aangrenzende oppervlakken.

• Wanneer het product tijdens de verplaatsing extreme temperatuurverschillen ondergaat, bijvoorbeeld van een koude truck naar een warme, vochtige feestzaal, kan condensatie ontstaan op de interne elektronica van het product. Laat het product, om storing te voorkomen, volledig acclimatiseren in de omgeving alvorens het op het stroomnet aan te sluiten.
• Van flitslicht is bekend dat het epileptische aanvallen kan uitlokken. De gebruiker moet altijd aan de lokale wetgeving voldoen met betrekking tot de bekendmaking van het gebruik van een stroboscoop.

• A L T I J D :

• Een stroom- en gegevenskabel gebruiken die geschikt is voor IP65 (of hoger) bij het gebruik van een product van klasse IP65 in een outdoor-omgeving.
• Beschermdoppen met IP-classificatie terugplaatsen en vastzetten op alle stroom-, gegevens-, USB- of andere poorten, wanneer deze niet worden gebruikt.
• Een veiligheidskabel gebruiken wanneer het product hoog wordt gemonteerd.
• Dit product aansluiten op een geaard en beveiligd circuit.

- NOOIT:

• Dit product openen. Het bevat geen onderdelen die een gebruiker kan repareren.
• In de lichtbron kijken wanneer het product is ingeschakeld.
• Brandbaar materiaal achterlaten binnen 20 cm tot dit product wanneer het in werking is of is aang esloten op het stroomnet.
• Dit product aansluiten op een dimmer of regelweerstand.
• Dit product gebruiken als de behuizing, lenzen, of kabels beschadigd lijken.
• Dit product onderdompelen in vloeistof (houd de normen voor de verklaarde IP-klasse aan). Regelmatig gebruik buiten is geen probleem.

• Het product permanent buiten installeren op een plek met extreme omgevingsfactoren. Dit omvat, maar is niet beperkt tot:

• Blootstelling aan mariene/zilte omgevingen (binnen 5 km van zoutwatergebied).

• Locaties waar de normale temperaturen hoger zijn dan de temperatuurbereiken aangegeven in de ze handleiding.
• Plaatsen die kwetsbaar zijn voor overstromingen of een zwaar sneeuwdek.
• Andere gebieden waar het product onderhevig is aan extreme straling of bijtende stoffen.

- UITSLUITEND de ophang-/bevestigingsbeugel gebruiken om dit product te dragen.

• De maximum omgevingstemperatuur is 45 °C. Gebruik dit product niet bij hogere temperaturen.
• De minimum omgevingstemperatuur is -30 °C. Gebruik dit product niet bij lagere temperaturen.
• Om onnodige slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.
• Stop het gebruik onmiddellijk bij een ernstig probleem in de werking.

FCC Verklaring van Overeenstemming

Dit apparaat voldoet aan Deel 15 Deel B van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet ontvangen interferentie accepteren, met inbegrip van interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en conform de limieten bevonden voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-voorschriften. Deze limieten zijn vastgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie in installaties in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, als ze niet geïnstalleerd en gebruikt wordt in overeenstemming met de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Echter, er is geen garantie dat de interferentie niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt in de ontvangst van radio of tv, wat kan worden vastgesteld door de apparatuur uit en in te schakelen, wordt de gebruiker uitgenodigd om de interferentie te corrigeren door een of meer van de volgende maatregelen:

• De ontvangstantenne anders richten of verplaatsen.
• De afstand tussen apparatuur en de ontvanger vergroten.
• De apparatuur aansluiten op een stopcontact in een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving van de voorwaarden, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

Aansluiting van het stuursignaal: DMX-lijn

• Het product heeft XLR-aansluitingen voor DMX-ingang en -uitgang.
• Kennisgeving: Dit stuurcircuit is geïsoleerd en behoort tot de gegevenspoort van Klasse 2.
• Het stuurcircuit heeft een cumulatieve lekstroom van minder dan 3,5 mA.

In de verpakking

• STRIKE Array Ultra
  • Seetronic Powerkon IP65-netsnoer
• Stealth-filter

- 2 omega-beugels met bevestigingselementen

• Beknopte handleiding

- Het Stealth-filter mag uitsluitend worden gebruikt in de "Lage-Vermogensmodus". Gebruik van het Stealth-filter in een andere bedrijfsmodus van het armatuur zal permanente schade aan het filter veroorzaken en kan schade aan het armatuur toebrengen.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin	Geel/messing
AC Neutraal Wit Blauw	Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power linking

Power linking is mogelijk voor STRIKE Array Ultra producten. Zie onderstaande tabel voor het stroomverbruik bij elke spanning en frequentie:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stroomverbruik	10,48 A	8,54 A	4,81 A	4,34 A	4,14 A

Overschrijd nooit 12 A op één circuit. Power-linking kabels zijn afzonderlijk verkrijgbaar.

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor de Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

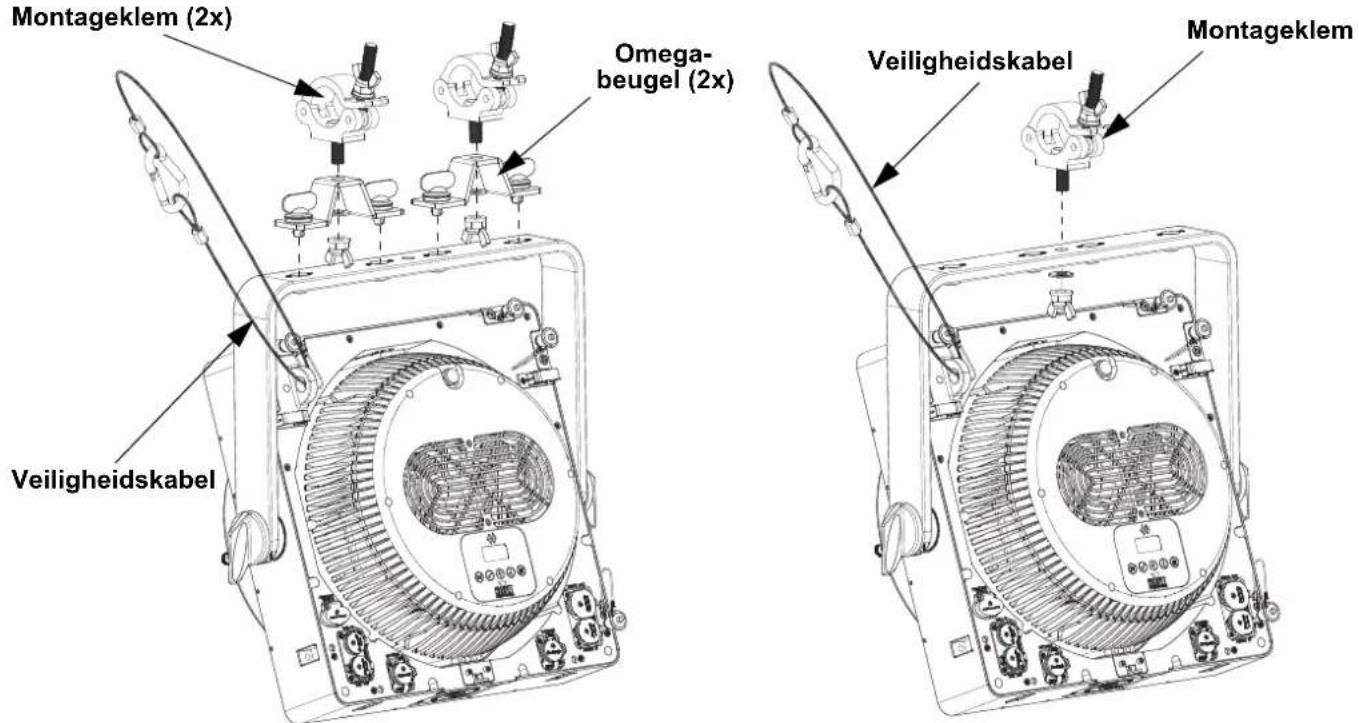

Montagediagram van het product

Montageklem (2x) Omega- beugel (2x) Veiligheidskabel Veiligheidskabel Montageklem

Montage voor meerdere producten

De STRIKE Array Ultra beschikt over een vergrendelingssysteem waarmee meerdere STRIKE?producten verticaal of horizontaal met elkaar kunnen worden verbonden.

Montagediagram voor meerdere producten

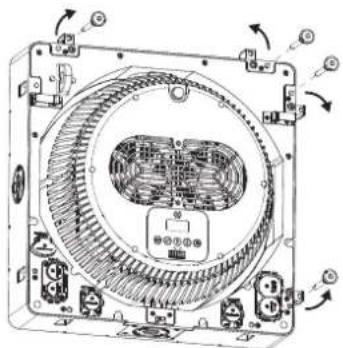

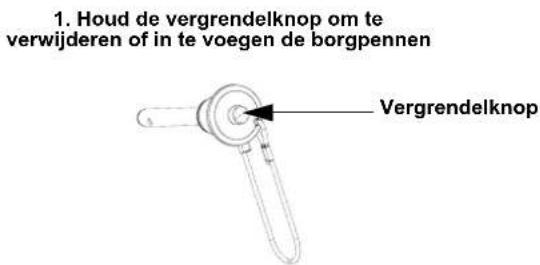

1. Houd de vergrendelknop om te verwijderen of in te voegen de borgpennen Vergrendelknop

1. Verwijder de borgpennen om de geïntegreerde ophangbeslag los te maken


1. Steek de geïntegreerde ophangbeslag in de openingen van de volgende bevestiging (verticaal of horizontaal)

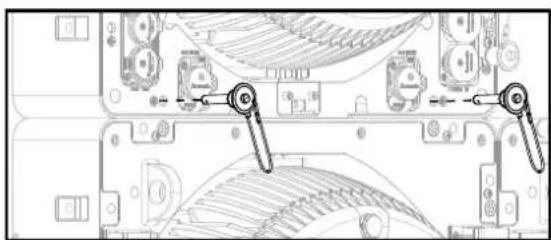

1. Plaats de borgpennen om de bevestigingen aan elkaar te vergrendelen


De maximale verticale ophangbelasting van het STRIKE Array-systeem bedraagt 80 kg. Raadpleeg de onderstaande tabel voor het gewicht van de afzonderlijke STRIKE Array-armaturen. Bij het berekenen van de verticale ophangbelasting moet rekening worden gehouden met het gewicht van kabels en andere apparatuur die op de armaturen is aangesloten of eraan is gemonteerd.

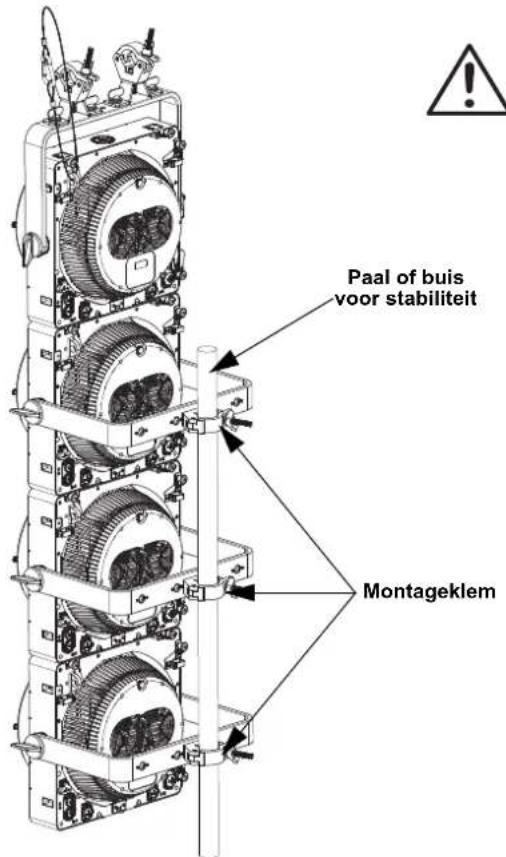

Paal of buis voor stabiliteit Montageklem

- Bevestig de veiligheidskabels van elk extra product aan het voorafgaande product. - Bij het monteren van producten in serie gebruikt u de hangbeugels in de achterste positie, in combinatie met montagematerialen, om een dragende ruggengraat te creëren.

Armatuur	Hanggewicht (per stuk)
STRIKE Array 1 3.0 kg
STRIKE Array 1 Driver	2.9 kg
STRIKE Array 2 8.0 kg
STRIKE Array 4 13.0 kg
STRIKE Array 2C 9.4 kg
STRIKE Array 4C	15.4 kg
STRIKE Array Ultra	15.0 kg
STRIKE Bolt 1C	8.7kg

Beschrijving van bedieningspaneel

Knop	Naam Functie
