GEBRUIKSAANWIJZING Ovation F-95WW Chauvet

Over deze handleiding

De Ovation™ F-95WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
  • KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophangbeugel om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.

Wat is inbegrepen

• Ovation™ F-95WW
- Neutrik® powerCON® stroomsnoer
- Veiligheidskabel

• Gelframe (159 mm accessoires)
- Garantiekaart
• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Er kunnen 15 Ovation™ F-95WW-producten bij 120 VAC of 28 bij 230 VAC worden gekoppeld. Dit aantal niet overschrijden. Power Linkingsnoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live	Zwart	Bruin	Geel/messing
AC Neutraal	Wit	Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation™ F-95WW kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation™ F-95WW gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: UNO, DOS en STD.P. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Voor optimale bediening van de 16-bit dimkanalen in de TR16-persoonlijkheid, moet u controleren dat beide dimcurven in SET > DIMX en SET > CURV zijn ingesteld naar uit.

Master-bediening

De Ovation™ F-95WW maakt bediening mogelijk van andere Ovation™ F-95WW-producten met een normale DMX-gegevensverbinding. Zie de gebruikershandleiding om te configureren voor Master-werking.

Master/slave- verbinding

De Ovation™ F-95WW maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinder en te configureren voor Master/Slave-werking.

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar www.trusst.com/productcategory/accessories-clamps/.

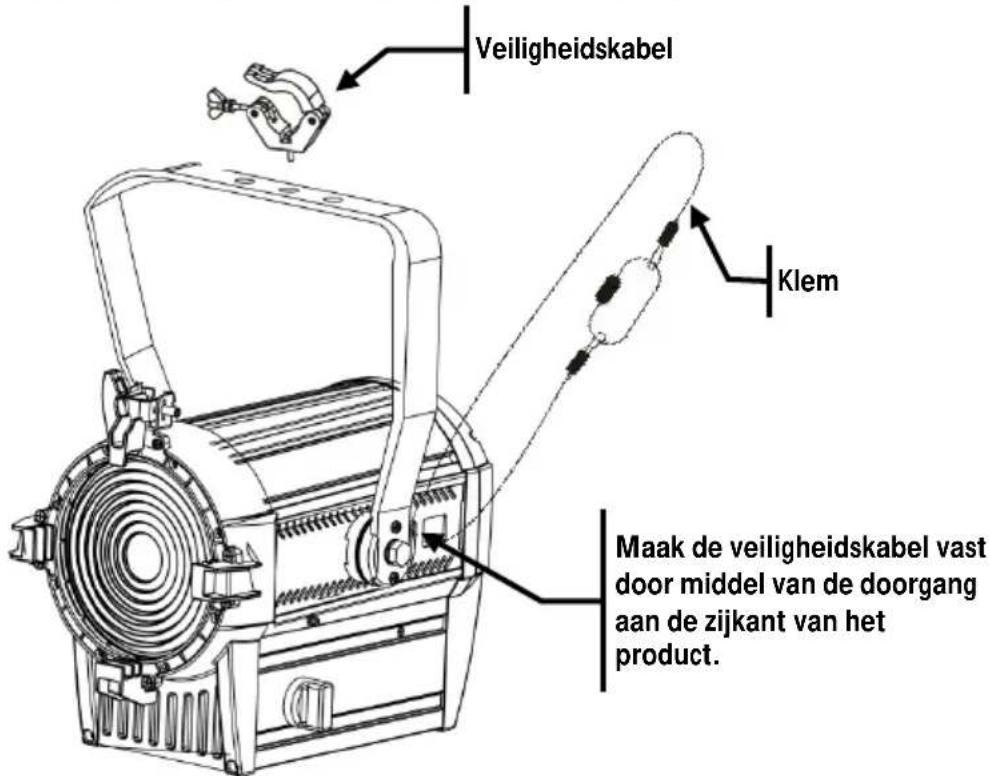

Montagediagram van het product

Veiligheidskabel Klem Maak de veiligheidskabel vast door middel van de doorgang aan de zijkant van het product.

Montage boven het hoofd

Beschrijving bedieningspaneel	Knop/toets	Functie
		Sluit het huidige menu of functie af
		Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
		Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
		Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
		Druk hier snel 2 maal op om de dimmerfunctie te openen. Gebruik de knop om de dimmerintensiteit in te stellen
		Bevindt zich op elke zijkant van het product. Gebruik deze knoppen om de zoom af te stellen

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:

$$ < \mathrm{UP} >, < \mathrm{DOWN} >, < \mathrm{UP} >, < \mathrm{DOWN} >, < \mathrm{ENTER} > $$

Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Menu opties

Hoofdniveau	Programmeerniveaus				Beschrijving
STAT	DIM		000–100		Lokale bediening van de uitgang
RUN	DMX				Stelt de master/slave-modus in
	SLAV
ADDR	D.001–D.512				Stelt het startadres in
SET	KEY		OFF		Stelt het vergrendelingsslot in (wachtwoordmodus)
			ON
	DIMX		OFF		Langzame (CV3) naar snelle (CV1) dimmersnelheden
			DIM1
			DIM2
			DIM3
			DIM4
	CURV		CV1		Grote (CV3) naar kleine (CV1) dimmercurven
			CV2
			CV3
			OFF
	REST	****(Enter Passcode)	REST	OK	Reset armatuur naar standaard fabriekswaarden
	PERS		UNO		Selecteert de DMX-persoonlijkheid
			DOS
			STD.P
	SLCK		OFF		SET toegangsvergrendeling tot het menuniveau
			ON
	DERR		BLAK		Verduistert de armatuur na verlies van DMX
			SAVE		Gaat verder met de laatste opdracht na verlies van DMX-regeling
	PERF		LIVE		Balanceert LED-koeling met ventilators en niveau van het uitgangsvermogen
			STDO		Zorgt voor LED-koeling door het niveau van het uitgangsvermogen te begrenzen
			POWR		Zorgt voor LED-koeling met ventilators die het volledige uitgangsvermogen mogelijk maken
	MCON		SELF		Er worden geen DMX-gegevens verzonden in losstaande werking
			MAST		Stuurt DMX-gegevens naar andere OvationTM F-95WW-producten tijdens losstaande werking

DMX-waarden

UNO	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 Ü 255	0–100%
DOS	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 Ü 255	0–100%
	2	Dimmer, fijn	000 Ü 255	0–100%
STD.P	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 Ü 255	0–100%
	2	Dimmer, fijn	000 Ü 255	0–100%
	3 Stroboscoop		000 Ü 009010 Ü 099100 Ü 109110 Ü 179180 Ü 189190 Ü 255	Geen functieStroboscoop (langzaam tot snel)Geen functieVerlichtingseffectGeen functieWillekeurige stroboscoop
