GEBRUIKSAANWIJZING COLORdash Par H7IP Chauvet

Over deze handleiding

De COLORdash Par-H7 IP Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids instructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product moet zodanig geplaatst worden dat de lichtbron zich verder dan 2,9 m van enige ogen bevindt.
- Vervang beschadigde kabels ALLEEN met identieke kabels, of het equivalent daarvan, die verkrijgbaar zijn bij de fabrikant of diens serviceagent.

- De lichtbron die in dit product omvat is mag alleen vervangen worden door de fabrikant, diens serviceagent, of een soortgelijke erkende monteur.

- Dit product is alleen bedoeld voor professioneel gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden. Dit is met inbegrip van, maar niet beperkt tot:

• Blootstelling aan een marien/zout milieu (binnen 5 km van zout water).
• Waar de gebruikelijke hoge of lage temperaturen van de locatie de temperatuurbereiken in deze handleiding overschrijden.
• Locaties die kunnen overstromen of onder sneeuw begraven kunnen worden.
  • Andere gebieden waar het product blootstaat aan extreme straling of bijtende substanties.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Frankrijk en Duitsland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

• COLORdash Par-H7 IP • Beknopte handleiding
- Seetronic Powerkon IP65 stroomsnoer

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 19 COLORdash Par-H7 IP-producten koppelen bij 100 V, 23 bij 120 V, 39 bij 208 V, 42 bij 230 V of 44 producten bij 240 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• Wanneer dit product buiten wordt gebruikt moeten stroom- en gegevenskabels met een IP65-certificering (of hoger) worden gebruikt. Zorg ervoor dat ongebruikte stroom- en gegevenspoorten worden afgesloten met de aangehechte IP65-afdekinngen.

DMX-koppeling

De COLORdash Par-H7 IP kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De COLORdash Par-H7 IP gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 6Ch, 8Ch, en 13Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Wanneer dit product buiten wordt gebruikt in een omgeving die die een IP65-certificering vereist, moet er ook worden gezorgd dat er gegevenskabels met IP65-certificering of hoger worden gebruikt en moeten de ongebruikte poorten worden afgedekt met de vastgehechte IP65-afdekkingen.

Master/slave-verbinding

De COLORdash Par-H7 IP maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De COLORdash Par-H7 IP ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheids instructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

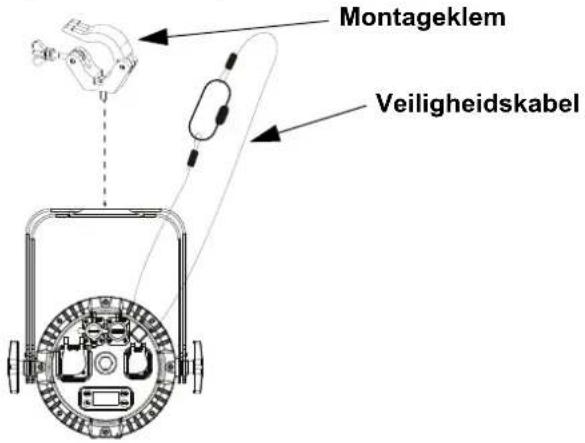

Montagediagram van het product

Montageklem Veiligheidskabel

Montage boven het hoofd

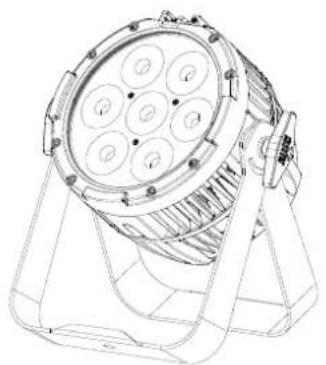

Plaatsing op de vloer

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:

, , , ,

Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Menumap

Hoofdniveau Programmeerniveaus Beschrijving
DMX Address 001-512			Selecteer het DMX-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	6 CH 6-kanaals: RGBAW+UV-regeling
	8 CH		8-kanaals: RGBAW+UV-regeling, dimmer en stroboscoop
	13CH		13-kanaals: RGBAW+UV-regeling, dimmer, stroboscoop, kleurenmacro/ witbalans, automatische programma's, automatische snelheid, dimmersnelheid
Static Fixed Color		R Rood
		G Groen
		B Blauw
		A Amber
		W Wit
		P Ultraviolet (UV)
		RG Rood/Groen
		RB Rood/Blue
		RA Rood/Amber
		RW Rood/Wit
		RP Rood/UV
		GB Groen/Blue
		GA Groen/Amber
		GW Groen/Wit
		GP Groen/UV
		BA Blue/Amber
		BW	Blue/Wit
		BP Blue/UV
		AW Amber/Wit
		AP Amber/UV
		WP	Wit/UV
		RGB	Rood/Groen/Blue
		RGA	Rood/Groen/Amber
		RGW	Rood/Groen/Wit
		RGP	Rood/Groen/UV
		RBA	Rood/Blue/Amber
		RBW	Rood/Blue/Wit
		RBP	Rood/Blue/UV
		RAW	Rood/Amber/Wit
		RAP	Rood/Amber/UV
		RWP	Rood/Wit/UV
		GBA	Groen/Blue/Amber
		GBW	Groen/Blue/Wit
		GBP	Groen/Blue/UV
		GAW	Groen/Amber/Wit
		GAP	Groen/Amber/UV
		GWP	Groen/Wit/UV
Hoofdniveau	Programmeerniveaus			Beschrijving
Static	Fixed Color		BAW Blue/Amber/Wit
			BAP Blue/Amber/UV
			BWP Blue/Wit/UV
			AWP Amber/Wit/UV
			RGBA Rood/Groen/Blue/Amber
			RGBW Rood/Groen/Blue/Wit
			RGBP Rood/Groen/Blue/UV
			RGAW Rood/Groen/Amber/Wit
			RGAP Rood/Groen/Amber/UV
			RGWP Rood/Groen/Wit/UV
			RBAW Rood/Blue/Amber/Wit
			RBAP Rood/Blue/Amber/UV
			RBWP Rood/Blue/Wit/UV
			RAWP Rood/Amber/Wit/UV
			GBAW Groen/Blue/Amber/Wit
			GBAP Groen/Blue/Amber/UV
			GBWP Groen/Blue/Wit/UV
			GAWP Groen/Amber/Wit/UV
			BAWP Blue/Amber/Wit/UV
			RGBAW Rood/Groen/Blue/Amber/Wit
			RGBAP Rood/Groen/Blue/Amber/UV
			RGBWP Rood/Groen/Blue/Wit/UV
			RGAWP Rood/Groen/Amber/Wit/UV
			RBAWP Rood/Blue/Amber/Wit/UV
			GBAWP Groen/Blue/Amber/Wit/UV
			RGBAWP Rood/Groen/Blue/Amber/Wit/UV
	Color Temperature		Warm White 1	Vooringestelde witte kleurtemperaturen
			Warm White 2
			Warm White 3
			Neutral White 1
			Neutral White 2
			Neutral White 3
			Daylight 1
			Daylight 2
			Daylight3
			Moving Head White
	Manual Color Mixer	Red	0-255	Combineer rood, groen, blauw, amber, wit en ultraviolet om een aangepaste kleur te maken (0–100%)
		Green
		Blue
		Amber
		White
		UV
Auto Show	Auto 1-5		1-100	Automatische programma's
Master/Slave Mode	Master			DMX-modus (Master)
	Slave			Slave-modus
Dimmer Mode	Off			Geen dimmer
	Dimmer 1-3			Dimcurves DIM 1 (snelt) tot DIM 3 (langzaam)
Hoofdniveau Programmeerniveaus Beschrijving
White Balance	Off Gebruikt standaard witte instelling
	Manual	Red	125-255	Stelt de maximum waarde van de rode LED in
		Green		Stelt de maximum waarde van de groene LED in
		Blue		Stelt de maximum waarde van de blauwe LED in
		Amber		Stelt de maximum waarde van de amber LED in
		White		Stelt de maximum waarde van de wit LED in
		UV		Stelt de maximum waarde van de UVLED in
LED Frequency	600Hz			Selecteert de PWM-uitvoerfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25kHz
Back Light	On			De backlight van de display is altijd aan
	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	20S			Schakelt de backlight van de display uit na 20s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s van inactiviteit
Key Lock	On			Schakelt de toegangscode aan of uit.
	Off
Information	Fixture Hours Toont het totale aantal producturen
	Version Toont de geïnstalleerde softwareversie
	UID Geeft de huidige UID #
	Battery Toont batterijniveau
Reset Factory	No			Herstellen naar de fabrieksstandaard
	Yes

DMX-waarden

13Ch	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer 000		255 0-100%
	2 Rood 000		255 0-100%
	3	G	r 255 0-100%	e	n	000
	4	B	l 255 0a100%	u	w	000
	5	A	m 255 0-100%	e	r	000
	6	W	i 255 0-100%	000
	7	UV	000255 0-100%
	8	Stroboscoop	000 010011 255	Geen functieLangzaam tot snel
	9	Kleurenmacro + witbalans	000 010011 030031 050051 070071 090091 110111 130131 150151 170171 200201 205206 210211 215216 220221 225226 230231 235236 240241 245246 250251 255	Geen functieR:100% G: 0-100% B: 0R:100%-0 G: 100% B: 0R:0 G: 100%-0 B: 100%R:0-100% G: 0 B: 100%R:100% G: 0 B: 100%-0 R:100%-0 G: 100%-0 B: 100%RGB: 100%Wit 1Wit 2Wit 3Wit 4Wit 5Wit 6Wit 7Wit 8Wit 9Wit 10Wit 11
	10	Kleur-temperatuur	000 005006 025026 050051 075076 100101 125126 150151 175176 200201 225226 250251 255	Geen functieWarm wit 1Warm wit 2Warm wit 3Neutraal wit 1Neutraal wit 2Neutraal wit 3Daglicht 1Daglicht 2Daglicht 3ijsberg blauwGeen functie
	11	Automatische programma's	000 010011 060061 110111 160161 210211 255	Geen functieAutomatisch programma 1Automatisch programma 2Automatisch programma 3Automatisch programma 4Automatisch programma 5
	12	Automatische snelheid	000 255 0-100%
	13	Dimmersnelheid	000 051052 101102 152153 203204 255	Voorinstelling van de dimmersnelheid vanaf het displaymenuLineaire dimmerNiet-lineaire dimcurve 1 (snelst)Niet-lineaire dimcurve 2Niet-lineaire dimcurve 3 (langzaamst)
8Ch	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer 000		255 0-100%
	2	R	o 255 0-100%		d	000
	3	G	r 255 0-600%		e	n 000
	4	B	l 255 0-a100%		u	w 000
	5	A	m 255 0-b00%		e	r 000
	6	W	i 255 0-100%		000
	7	U	V 255 0-100%000
	8	Stroboscoop	000 010011 255		Geen functieLangzaam tot snel

6Ch	Kanaal	Functie	Waarde	Percentage/instelling
	1	Rood	000 ⇔ 255 0-1	00%
	2	G	roe ⇔ 255 0-1	00% 000
	3	B	lau ⇔ 255 0-1	00% 000
	4	Amber	000 ⇔ 255 0-1	00%
	5	W	i ⇔ 255 0-1	00% 000
	6	UV	000255 0-1	00%
