| Caractéristiques | Détails |
|---|---|
| Type de produit | Projecteur LED |
| Nombre de LEDs | 7 LEDs |
| Couleurs disponibles | RGBWA + UV |
| Puissance | 50 W par LED |
| Modes d'utilisation | DMX, automatique, son, maître/esclave |
| Angle de faisceau | 25° |
| Dimensions | 300 x 200 x 200 mm |
| Poids | 2,5 kg |
| Alimentation | 100-240 V, 50/60 Hz |
| Consommation électrique | 150 W |
| Utilisation recommandée | Événements, concerts, spectacles |
| Maintenance | Nettoyage régulier des lentilles et ventilation |
| Sécurité | Respecter les consignes d'utilisation et de sécurité électrique |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - COLORdash Par H7IP Chauvet
Questions des utilisateurs sur COLORdash Par H7IP Chauvet
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Projecteur lumineux au format PDF gratuitement ! Retrouvez votre notice COLORdash Par H7IP - Chauvet et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil COLORdash Par H7IP de la marque Chauvet.
MODE D'EMPLOI COLORdash Par H7IP Chauvet
À Propos de ce Manuel
Le Manuel de Référence du COLORdash Par-H7 IP (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
- Cet appareil doit être positionné de manière à ce que la source de lumière soit à plus de 2,9 m des yeux.
- Remplacez les câbles endommagés UNIQUEMENT par des câbles identiques, ou l'équivalent, disponibles auprès du fabricant ou de son revendeur.
- La source lumineuse contenue dans ce produit ne doit être remplacée que par le fabricant, son revendeur ou un technicien ayant une qualification similaire.
- Ce produit est destiné à un usage professionnel uniquement.
• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur. - Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
- ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes. - Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
-
Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :
-
L'exposition à un environnement marin ou à une solution saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
- Lorsque les températures moyennes hautes ou basses du site dépassent les plages de températures indiquées dans ce manuel.
- Les sites qui sont sujets aux inondations ou qui présentent un risque d'être ensevelis sous la neige.
-
Tout autre endroit où le produit risque d'être soumis à des rayonnements extrêmes ou à des substances caustiques.
-
Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
- N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.
- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, de la France et de l'Allemagne, du Mexique, et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.
Ce Qui est Inclus
• COLORdash Par-H7 IP • Manuel de Référence
- Seetronic Powerkon IP65 cordon d'alimentation
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion Électrique
Vous pouvez connecter entre eux jusqu'à 19 COLORdash Par-H7 IP à 100 V, 23 à 120 V, 39 à 208 V, 42 à 230 V, ou 44 unités à 240 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la vis |
| Conducteur CA Noir Marron | Jaune/Cuivré | ||
| Neutre CA Blanc Bleu Argenté | |||
| Terre CA Vert/Jaune Vert/Jaune Vert |
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- Lors de l'utilisation de cet appareil en environnement extérieur, utilisez des câbles de d'alimentation et de données certifiés IP65 au minimum. Assurez-vous de protéger les ports d'alimentation et de données non utilisés avec les couvercles IP 65 fournis.
Raccordement DMX
Le COLORdash Par-H7 IP fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le COLORdash Par-H7 IP utilise une connexion de données DMX standard pour ses personnalités DMX: 6Ch, 8Ch, et 13Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.
Lors de l'utilisation de cet appareil dans un environnement extérieur de type IP65, assurez-vous d'utiliser des câbles certifiés IP65 (ou mieux) et de protéger les ports non utilisés avec les couvercles IP65 inclus.
Connexion Maître/ Esclave
Le COLORdash Par-H7 IP utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.
RDM (Gestion des périphériques à distance)
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le COLORdash Par-H7 IP supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.
Installation

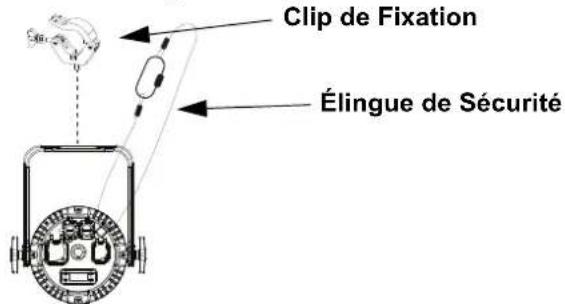

Schéma de Montage de l'Appareil
Description du Tableau de Commandes
| Bouton Fonction | |
| Permet la sortie du menu ou de la fonction en cours | |
| Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée | |
| Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques | |
| Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques |
Code d'accès
Une fois affiché, saisissez le code d'accès suivant comme suit:
Ce code ne peut pas être modifié et doit être saisi sur demande.
Tableu de Menu
| Niveau Principal | Niveaux de Programmation Description | ||
| DMX Address 001-512 | Sélectionne l'adresse DMX (le canal le plus haut limité à la personnalité choisie) | ||
| DMX Channel | 6 CH 6 canaux: commande RVBbA+UV | ||
| 8 CH | 8 canaux: gradateur, RVBbA+UV, stroboscope | ||
| 13CH | 13 canaux: gradateur, RVBbA+UV, stroboscope, macros de couleurs + balance des blancs, programmes auto, vitesse auto, vitesse gradateur | ||
| Niveau Principal | Niveaux de Programmation | Description | |
| Static Fixed Color | Color | R Rouge | |
| G Vert | |||
| B Bleu | |||
| A Ambre | |||
| W Blanc | |||
| P Ultraviolette (UV) | |||
| RG Rouge/Vert | |||
| RB Rouge/Bleu | |||
| RA Rouge/Ambre | |||
| RW Rouge/Blanc | |||
| RP Rouge/UV | |||
| GB Vert/Bleu | |||
| GA Vert/Ambre | |||
| GW Vert/Blanc | |||
| GP Vert/UV | |||
| BA Bleu/Ambre | |||
| BW Bleu/Blanc | |||
| BP Bleu/UV | |||
| AW Ambre/Blanc | |||
| AP Ambre/UV | |||
| WP Blanc/UV | |||
| RGB Rouge/Vert/Bleu | |||
| RGA Rouge/Vert/Ambre | |||
| RGW Rouge/Vert/Blanc | |||
| RGP | Rouge/Vert/UV | ||
| RBA | Rouge/Bleu/Ambre | ||
| RBW | Rouge/Bleu/Blanc | ||
| RBP | Rouge/Bleu/UV | ||
| RAW | Rouge/Ambre/Blanc | ||
| RAP | Rouge/Ambre/UV | ||
| RWP Rouge/Blanc/UV | |||
| GBA Vert/Bleu/Ambre | |||
| GBW Vert/Bleu/Blanc | |||
| GBP | Vert/Bleu/UV | ||
| GAW | Vert/Ambre/Blanc | ||
| GAP | Vert/Ambre/UV | ||
| GWP Vert/Blanc/UV | |||
| BAW | Bleu/Ambre/Blanc | ||
| BAP | Bleu/Ambre/UV | ||
| BWP | Bleu/Blanc/UV | ||
| AWP | Ambre/Blanc/UV | ||
| RGBA | Rouge/Vert/Bleu/Ambre | ||
| RGBW | Rouge/Vert/Bleu/Blanc | ||
| RGBP | Rouge/Vert/Bleu/UV | ||
| Niveau Principal | Niveaux de Programmation | Description | ||
| Static | Fixed Color | RGAW Rouge/Vert/Ambre/Blanc | ||
| RGAP Rouge/Vert/Ambre/UV | ||||
| RGWP Rouge/Vert/Blanc/UV | ||||
| RBAW Rouge/Bleu/Ambre/Blanc | ||||
| RBAP Rouge/Bleu/Ambre/UV | ||||
| RBWP Rouge/Bleu/Blanc/UV | ||||
| RAWP Rouge/Ambre/Blanc/UV | ||||
| GBAW Vert/Bleu/Ambre/Blanc | ||||
| GBAP Vert/Bleu/Ambre/UV | ||||
| GBWP Vert/Bleu/Blanc/UV | ||||
| GAWP Vert/Ambre/Blanc/UV | ||||
| BAWP Bleu/Ambre/Blanc/UV | ||||
| RGBAW Rouge/Vert/Bleu/Ambre/Blanc | ||||
| RGBAP Rouge/Vert/Bleu/Ambre/UV | ||||
| RGBWP Rouge/Vert/Bleu/Blanc/UV | ||||
| RGAWP Rouge/Vert/Ambre/Blanc/UV | ||||
| RBAWP Rouge/Bleu/Ambre/Blanc/UV | ||||
| GBAWP Vert/Bleu/Ambre/Blanc/UV | ||||
| RGBAWP Rouge/Vert/Bleu/Ambre/Blanc/UV | ||||
| Color Temperature | Warm White 1 | Températures de couleur de blanc prédéfinies | ||
| Warm White 2 | ||||
| Warm White 3 | ||||
| Neutral White 1 | ||||
| Neutral White 2 | ||||
| Neutral White 3 | ||||
| Daylight 1 | ||||
| Daylight 2 | ||||
| Daylight3 | ||||
| Moving Head White | ||||
| Manual Color Mixer | Red | 0-255 | Permet de combiner les couleurs rouge, vert, bleu, ambre blanc et ultraviolette pour créer une couleur personnalisée (0 à 100%). | |
| Green | ||||
| Blue | ||||
| Amber | ||||
| White | ||||
| UV | ||||
| Auto Show Auto 1-5 1-100 Programmes automatiques | ||||
| Master/Slave Mode | Master Mode DMX (Maître) | |||
| Slave | Mode esclave | |||
| Dimmer Mode | Off | Pas de gradateur | ||
| Dimmer 1-3 | Courbes de gradation Dimmer 1 (rapide) à Dimmer 3 (lent) | |||
| White Balance | Off | Utilise le paramétrage de blanc définit en usine | ||
| Manual | Red | 125-255 | Permet de définir la valeur maximum de LED rouge | |
| Green | Permet de définir la valeur maximum de LED verte | |||
| Blue | Permet de définir la valeur maximum de LED bleue | |||
| Amber | Permet de définir la valeur maximum de LED ambre | |||
| White | Permet de définir la valeur maximum de LED blanc | |||
| UV | Permet de définir la valeur maximum de LED ultraviolette | |||
| Niveau Principal | Niveaux de Programmation | Description |
| LED Frequency | 600Hz | Permet de sélectionner la fréquence de sortie MLI |
| 1200Hz | ||
| 2000Hz | ||
| 4000Hz | ||
| 6000Hz | ||
| 25kHz | ||
| Back Light | On Éclairage de l'affichage toujours activé. | |
| 10S | Éteint l'éclairage de l'affichage après 10 secondes d'inactivité | |
| 20S | Éteint l'éclairage de l'affichage après 20 secondes d'inactivité | |
| 30S | Éteint l'éclairage de l'affichage après 30 secondes d'inactivité. | |
| Key Lock | On | Permet d'activer ou désactiver le mot de passe. |
| Off | ||
| Information | Fixture Hours | Affiche le total d'heures de fonctionnement de l'appareil |
| Version Affiche la version du logiciel installé. | ||
| UID Affiche UID actuel # | ||
| Battery Indique le niveau de batterie | ||
| Reset Factory | No | Permet de réinitialiser l'appareil aux réglages d'usine |
| Yes | ||
Valeurs DMX
| 13Ch | Cana | Fonction | Valeur | Pourcentage/Configuration |
| 1 Gradateur 000 | 255 0-100% | |||
| 2 Rouge 000 | 255 0-100% | |||
| 3 | V | e 255 0-100% | t 000 | |
| 4 | Bleu | 000 255 0-100% | ||
| 5 | Ambre | 000 255 0-100% | ||
| 6 | Blanc | 000 255 0-100% | ||
| 7 | UV | 000 255 0-100% | ||
| 8 Stroboscope | 000 010011 255 | Pas de fonctionLent à rapide | ||
| 9 | Macros de Couleurs + Balance des Blancs | 000 010011 030031 050051 070071 090091 110111 130131 150151 170171 200201 205206 210211 215216 220221 225226 230231 235236 240241 245246 250251 255 | Pas de fonctionR:100% V: 0-100% B: 0R:100%-0 V: 100% B: 0R:0 V: 100% B: 0-100%R:0 V: 100%-0 B: 100%R:0-100% V: 0 B: 100%R:100% V: 0 B: 100%-0 R:100%-0 V: 100%-0 B: 100%RVB: 100%Blanc 1Blanc 2Blanc 3Blanc 4Blanc 5Blanc 6Blanc 7Blanc 8Blanc 9Blanc 10Blanc 11 | |
| 10 | Color Temperature | 000 ⇔ 005006 ⇔ 025026 ⇔ 050051 ⇔ 075076 ⇔ 100101 ⇔ 125126 ⇔ 150151 ⇔ 175176 ⇔ 200201 ⇔ 225226 ⇔ 250251 ⇔ 255 | Pas de fonctionBlanc chaud 1Blanc chaud 2Blanc chaud 3Blanc neutre 1Blanc neutre 2Blanc neutre 3Lumière du jour 1Lumière du jour 2Lumière du jour 3Tête mobile blanchePas de fonction | |
| 11 Programmes | 000 ⇔ 010011 ⇔ 060061 ⇔ 110111 ⇔ 160161 ⇔ 210211 ⇔ 255 | Pas de fonctionAuto 1Auto 2Auto 3Auto 4Auto 5 | ||
| 12 Vitesse Auto 000 | ⇔ 255 0-1 | 100% | ||
| 13 | Vitesse du Gradateur | 000 ⇔ 051052 ⇔ 101102 ⇔ 152153 ⇔ 203204 ⇔ 255 | Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3Courbe de gradation non linéaire 4(la moins rapide) | |
| 8Ch | Cana | Fonction | Valeur | Pourcentage/Configuration |
| 1 Graduateur 000 | ⇔ 255 0-1 | 100% | ||
| 2 Rouge 000 | ⇔ 255 0-1 | 100% | ||
| 3 | V | e ⇔ 255 0-1 | 100% t 000 | |
| 4 | Bleu | 000 255 0-1 | 100% | |
| 5 | Ambre 000 | ⇔ 255 0-1 | 100% | |
| 6 | Blanc | 000 ⇔ 255 0-1 | 100% | |
| 7 | UV | 000 ⇔ 255 0-1 | 100% | |
| 8 Stroboscope | 000 ⇔ 010011 ⇔ 255 | Pas de fonctionLent à rapide | ||
| 6Ch | Cana | Fonction | Valeur | Pourcentage/Configuration |
| 1 Rouge 000 | ⇔ 255 0-1 | 100% | ||
| 2 | V | e ⇔ 255 0-1 | 100% t 000 | |
| 3 | Bleu | 000 255 0-1 | 100% | |
| 4 | Ambre 000 | ⇔ 255 0-1 | 100% | |
| 5 | Blanc | 000 ⇔ 255 0-1 | 100% | |
| 6 | UV | 000 ⇔ 255 0-1 | 100% | |
