STRIKE Array 4C - Projecteur lumineux Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur lumineux LED professionnel
Marque	Chauvet
Modèle	STRIKE Array 4C
Poids	15,4 kg
Alimentation électrique	100-240 VCA, 50/60 Hz (universelle)
Consommation	Non spécifiée dans la notice
Type de connecteur d'alimentation	Seetronic Powerkon IP65
Indice de protection	IP65 (extérieur temporaire)
Température ambiante maximale	45 °C
Température ambiante minimale	-30 °C
Température de démarrage minimale	-20 °C
Distance de sécurité aux surfaces adjacentes	50 cm (20 po)
Distance de sécurité aux matériaux inflammables	50 cm
Connectivité	DMX (XLR entrée/sortie)
Fonction de verrouillage multi-produits	Oui (vertical ou horizontal)
Capacité de charge verticale suspendue	80 kg max
Support de montage inclus	Oméga avec matériel de montage
Câble d'alimentation inclus	Oui (Seetronic Powerkon IP65)
Entretien et nettoyage	Débrancher avant nettoyage
Réparabilité	Aucune pièce réparable par l'utilisateur
Remplacement de la source lumineuse	Par le fabricant ou un professionnel qualifié uniquement
Usage prévu	Usage professionnel uniquement
Conformité	FCC Partie 15 Classe B
Garantie	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - STRIKE Array 4C Chauvet

Quelle est la tension d'alimentation requise pour le STRIKE Array 4C ?

Le STRIKE Array 4C fonctionne sur une alimentation universelle de 100 à 240 VCA, 50/60 Hz.

Puis-je utiliser ce projecteur en extérieur ?

Oui, le STRIKE Array 4C est classé IP65 et peut être utilisé temporairement en extérieur. Veillez à utiliser des câbles d'alimentation et de données également classés IP65 ou supérieur.

Quel est le poids du STRIKE Array 4C ?

Le projecteur pèse 15,4 kg.

Comment connecter plusieurs STRIKE Array 4C ensemble ?

Le STRIKE Array 4C dispose d'un système de verrouillage mécanique (bouton et goupilles de retenue) pour assembler plusieurs unités verticalement ou horizontalement. La charge verticale maximale suspendue est de 80 kg.

Quel type de câble DMX est nécessaire ?

Le projecteur utilise des connecteurs XLR pour l'entrée et la sortie DMX. Utilisez un câble DMX standard.

Comment nettoyer le STRIKE Array 4C ?

Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec. N'immergez pas le produit.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché et que le disjoncteur est enclenché. Si le problème persiste, cessez immédiatement d'utiliser l'appareil et contactez un technicien qualifié.

Quelle est la température ambiante maximale de fonctionnement ?

La température ambiante maximale est de 45 °C. Ne dépassez pas cette limite.

Puis-je remplacer la source lumineuse moi-même ?

Non, la source lumineuse ne peut être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

Le STRIKE Array 4C clignote-t-il ?

Le projecteur peut produire des effets de lumière clignotante (stroboscope). Attention : la lumière clignotante peut déclencher des crises d'épilepsie. Respectez les lois locales.

MODE D'EMPLOI STRIKE Array 4C Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de STRIKE Array 4C.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 7,5 pieds (2,3 m).
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• TOUJOURS :

• Débrancher avant de nettoyer le produit.
• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.
• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
• Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
• Utiliser ce produit si le boîtier, les lentilles ou les câbles semblent endommagés.
• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.
• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.
- La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
- La température minimale de démarrage est de -4°F (-20 °C ). Ne faites pas démarrer ce produit à des températures plus basses.
- La température ambiante minimale est de -22°F (-30 °C ). Ne faites pas fonctionner ce produit à des températures plus basses.
- Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
- En cas de problème de fonctionnement grave, arrêter immédiatement de l’utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Connexion du signal de commande : Ligne DMX

• Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
• Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.
• Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.

Contenu de la boîte

• STRIKE Array 4C
  • Cordon d'alimentation Seetronic Powerkon IP65

• Support oméga avec matériel de montage

• Guide de référence rapide

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Panneau de commande Description

Bouton	Fonction
	Pour quitter le menu ou la fonction en cours
	Pour activer le menu actuellement affiché ou définir la valeur actuellement sélectionnée dans la fonction sélectionnée
	Pour remonter dans la liste du menu ou augmenter la valeur numérique dans une fonction
	Pour descendre dans la liste du menu ou baisser la valeur numérique dans une fonction

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir le gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

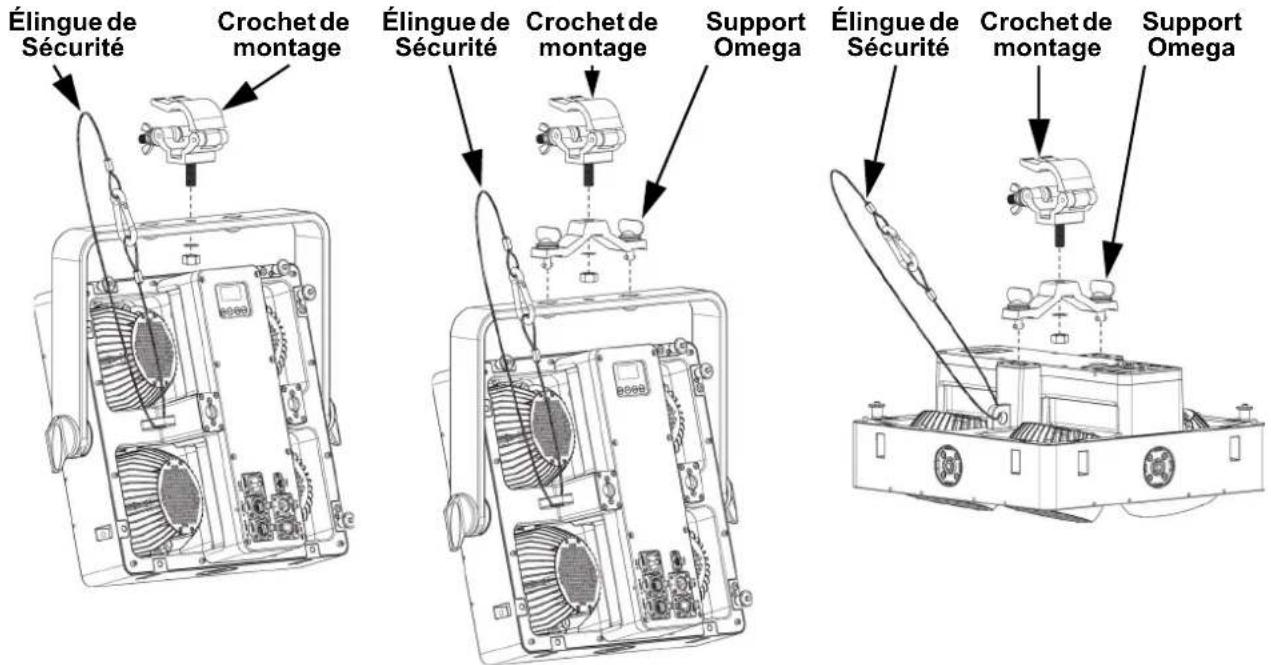

Schéma de Montage de l'Appareil

Montage de Multi-Produits

Le STRIKE Array 4C dispose d'un système de verrouillage pour connecter plusieurs STRIKE Array 4C ou STRIKE Array 2C ensemble, verticalement ou horizontalement.

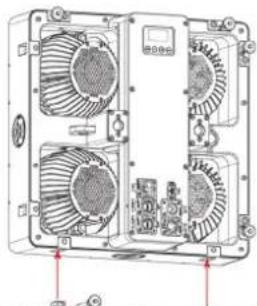

Schéma de Montage de Multi-Produits

Appuyez sur le bouton de verrouillage et maintenez-le enfoncé pour enlevez ou insérez les goupilles de retenue

- Bouton de verrouillage

Enlevez les goupilles de retenue pour libérer les matériaux de suspension intégrés

Insérez les matériaux de suspension intégrés dans les trous prévus à cet effet dans le projecteur suivant (verticalement ou horizontalement)

Insérez les goupilles de retenue pour verrouiller les projecteurs ensemble

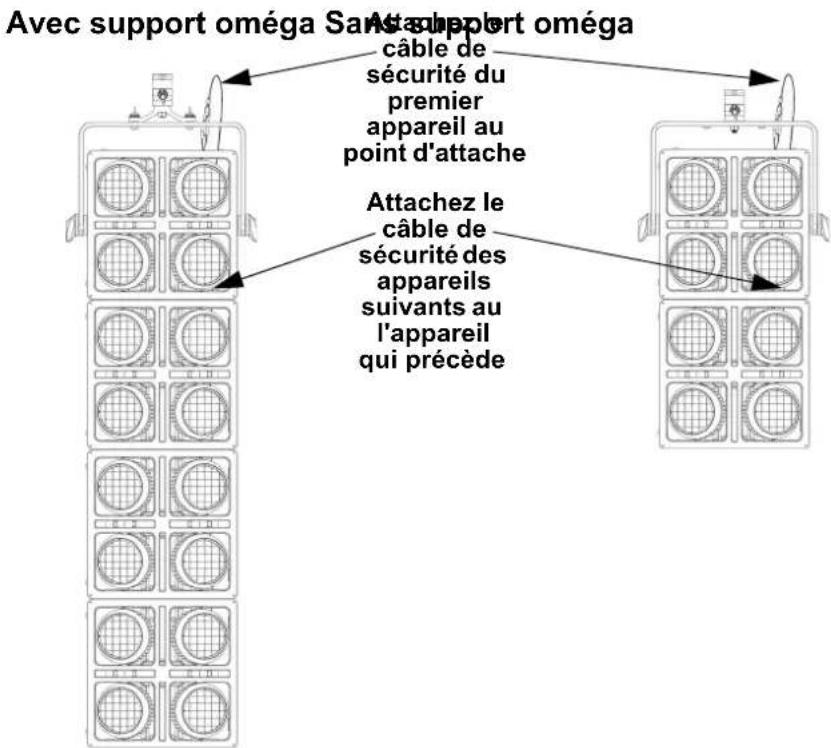

Fixation des appareils attachés en série

La capacité de charge verricale maximale suspendue de STRIKE Array 4C est de 80 kg. Veuillez vous référer au tableau ci-dessous pour connaître le poids de chaque appareil STRIKE Array. Veuillez tenir compte du poids de câbles et autres équipements connectés ou montés sur les installations lors du calcul de la charge verticale suspendue.

Appareil	Poids suspendu (chacun)
STRIKE Array 1 3.0	kg
STRIKE Array 1 Driver	2.9 kg
STRIKE Array 2 8.0	kg
STRIKE Array 4 13.0	kg
STRIKE Array 2C 9.4	kg
STRIKE Array 4C 15.4	kg
STRIKE Array Ultra 15.0	kg
STRIKE Bolt 1C 8.7	kg

Stabilité de montage à la verticale

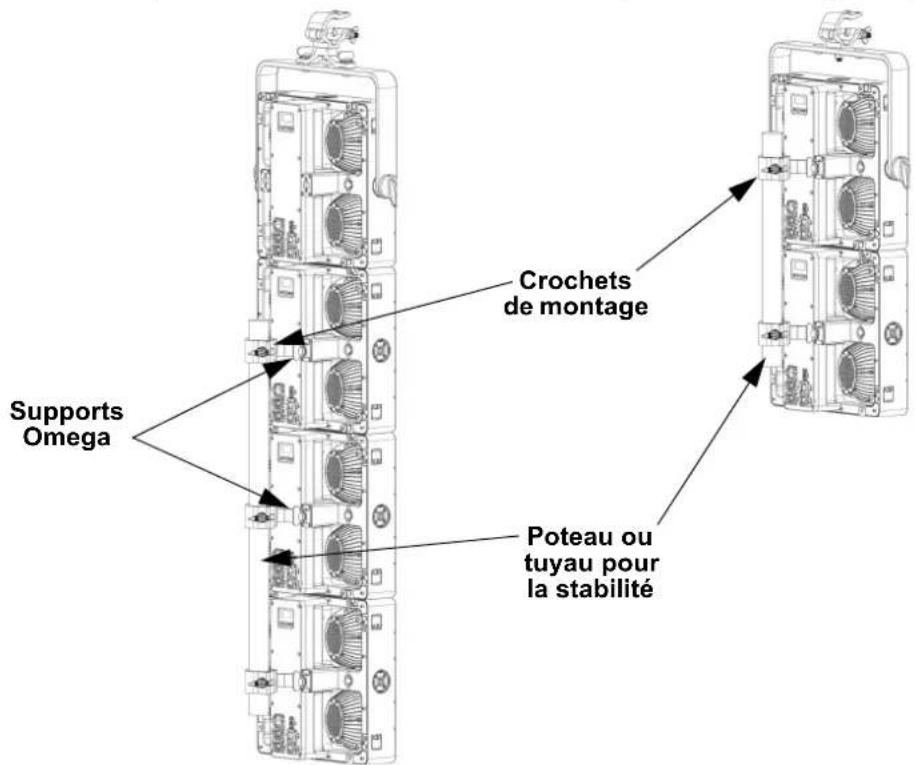

Lors de la fixation d'appareils attachés en série, utilisez des pattes de fixation Omega en position arrière pour former une structure dorsale. Cela permettra d'éviter tout mouvement susceptible d'endommager les produits.
