Caractéristiques	Détails
Type de produit	Projecteur LED
Source lumineuse	LED blanche 300W
Température de couleur	3200K à 5600K
Flux lumineux	Jusqu'à 10 000 lumens
Angle de faisceau	15° à 50°
Modes de contrôle	DMX, mode autonome, mode maître/esclave
Connectivité	Entrée/sortie DMX 3 et 5 broches
Dimensions	483 x 263 x 195 mm
Poids	6.5 kg
Utilisation recommandée	Événements, théâtres, concerts
Maintenance	Nettoyage régulier des lentilles et des ventilateurs
Sécurité	Utiliser sur une surface stable, éviter l'humidité
Garantie	2 ans

FOIRE AUX QUESTIONS - Ovation SP-300CW Chauvet

Comment puis-je résoudre un problème d'alimentation avec le Chauvet Ovation SP-300CW ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher l'appareil sur une autre prise pour éliminer un problème d'alimentation.

Que faire si la lumière ne s'allume pas ?

Assurez-vous que l'appareil est allumé et que le fusible n'est pas grillé. Vérifiez également que les réglages de DMX sont corrects.

Comment réinitialiser le Chauvet Ovation SP-300CW aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez l'action pour restaurer les paramètres d'usine.

Que faire si l'appareil fait des bruits étranges ?

Vérifiez que toutes les pièces sont bien fixées et qu'il n'y a pas d'obstruction. Si le bruit persiste, contactez le service client.

Comment résoudre un problème de surchauffe ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé et qu'il n'est pas obstrué. Éteignez-le et laissez-le refroidir avant de le rallumer.

Pourquoi le DMX ne fonctionne-t-il pas avec mon Chauvet Ovation SP-300CW ?

Vérifiez que les câbles DMX sont correctement connectés et que l'adresse DMX est configurée correctement. Assurez-vous également que le contrôleur DMX fonctionne.

Comment nettoyer le Chauvet Ovation SP-300CW ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les nettoyants abrasifs et assurez-vous que l'appareil est débranché avant de le nettoyer.

Que faire si le faisceau lumineux est faible ?

Vérifiez la lentille pour tout débris ou saleté. Assurez-vous également que l'ampoule est en bon état et qu'elle est correctement installée.

Comment mettre à jour le firmware du Chauvet Ovation SP-300CW ?

Visitez le site web de Chauvet pour télécharger la dernière version du firmware et suivez les instructions fournies pour effectuer la mise à jour.

MODE D'EMPLOI Ovation SP-300CW Chauvet

A Propos de ce Manuel

Le manuel de référence (MR) du Ovation SP-300CW reprend des informations de base sur ce produit notamment en matière de connexions et montage. Téléchargez le Manuel d'Utilisation sur www.chauvetprofessional.com for pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• ATTENTION: le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
• Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
  • Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
• N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez ce produit NI à un gradateur NI à un rhéostat.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale doit être de 113^ F ( 45^ C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce qui est Inclus

• Ovation SP-300CW
- Un cordon d'alimentation Seetronic Powerkon
• T r é p i e d

• Pack de démarrage de gels
  • Manuel de Référence

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Montage

Le Ovation SP-300CW est livré avec un trépied réglable. Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité.

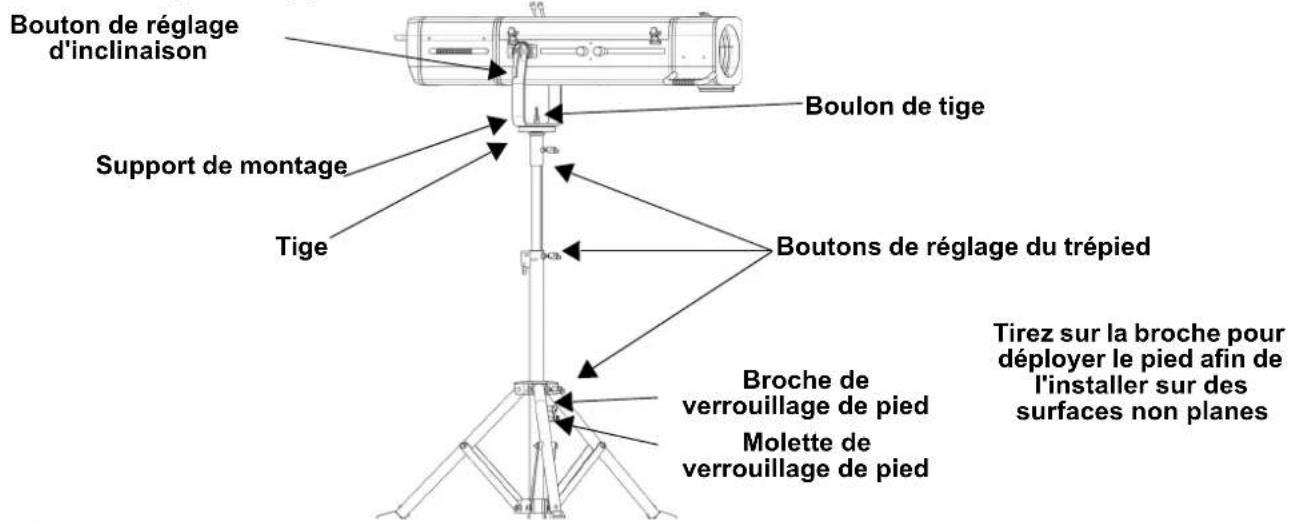

Schéma de Montage de l'appareil

Bouton de réglage d'inclinaison Support de montage Tige Boulon de tige Boutons de réglage du trépied Broche de verrouillage de pied Molette de verrouillage de pied Tirez sur la broche pour déployer le pied afin de l'installer sur des surfaces non planes

Utilisation

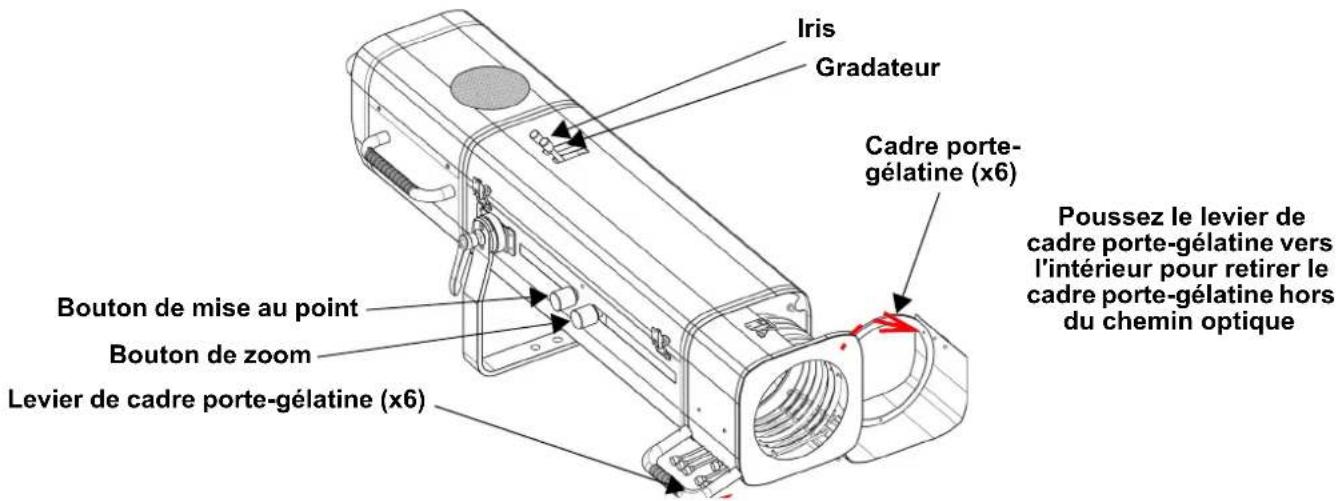

Le Ovation SP-300CW est équipé d'un iris à 24 feuilles avec noir général, un gradateur manuel linéaire, des molettes de réglage de mise au point et de zoom ainsi que de 6 cadres porte-gélatine (gélatines non incluses).

Iris Gradateur Bouton de mise au point Bouton de zoom Levier de cadre porte-gélatine (x6) Cadre porte- gélatine (x6) Poussez le levier de cadre porte-gélatine vers l'intérieur pour retirer le cadre porte-gélatine hors du chemin optique

Entretien de l'appareil

Pour une performance optimale et une usure minimisée, cet appareil doit être nettoyé régulièrement. Les conditions environnementales et d'utilisation peuvent exiger un nettoyage plus fréquent.

En règle générale, vous devez nettoyer l'appareil au moins deux fois par mois. L'accumulation de poussière réduit la production de lumière et peut entraîner une surchauffe de l'appareil. La durée de vie des sources lumineuses s'en trouve réduite et l'usure mécanique accrue.

Nettoyage du Ovation SP-300CW:

1. Débranchez l'appareil.
2. Attendez que l'appareil soit à la température ambiante.
3. Utilisez un aspirateur (ou un compresseur d'air) et une brosse douce pour enlever la poussière accumulée sur les ventilations externes et les composants internes accessibles.
4. Nettoyez avec précaution toutes les surfaces externes en utilisant une solution douce de nettoyant pour vitres ou de l'alcool isopropylique.
5. Ouvrez les verrous du barillet pour accéder aux lentilles de mise au point et de zoom.
6. Appliquez la solution directement sur un chiffon de coton doux et non pelucheux ou un tissu de nettoyage d'objectif.

Essuyez toute trace de saleté ou d'encrassement sur le bord extérieur de la surface. Polissez doucement les surfaces avec un chiffon de coton doux et non pelucheux ou un tissu de nettoyage d'objectif jusqu'à ce que toute peluche ou trace ait disparue. Assurez-vous de bien sécher toutes les surfaces externes après les avoir nettoyer.

Durée de vie des LEDs

La luminosité des LEDs décline au fil du temps, principalement à cause de la chaleur. Lorsqu'elles sont regroupées en clusters, les LEDs subissent une température de fonctionnement plus élevée que dans des conditions idéales d'utilisation individuelle. Pour cette raison, l'utilisation de LEDs en clusters à leur intensité maximale réduit leur durée de vie de manière significative. Dans des conditions normales, cette durée de vie peut aller de 40 000 à 50 000 heures.

S'il est primordial d'augmenter cette durée de vie, il est nécessaire de faire baisser la température de fonctionnement en améliorant la ventilation autour de l'appareil et en conservant la température ambiante dans une plage de fonctionnement optimale. En outre, limiter l'intensité globale de la projection peut également aider à prolonger la durée de vie des LEDs.

Politique et Procédure de Retour

Vous devez nous retourner la marchandise ainsi que tous les accessoires en port prépayé, dans sa boîte et avec son emballage d'origine. CHAUVET ne délivre pas d'étiquette de renvoi.

Référez-vous à la section Contact Us de ce manuel pour les adresses et les numéros de téléphone.

Pour soumettre une demande de service en ligne, rendez-vous à l'adresse www.chauvetprofessional.com/service-request

Téléphonez à Chauvet et demandez un numéro d'autorisation de retour (NAR) avant de nous réexpédier l'appareil. Lors de votre appel, il vous sera demandé de fournir le numéro du modèle, le numéro de série ainsi qu'une brève description de la raison du retour.

Lorsque vous avez reçu le NAR, inscrivez les informations qui suivent sur une feuille de papier que vous placerez à l'intérieur du colis:

• V o t r e n o m
- Votre adresse
- Votre numéro de téléphone
• Le numéro de NAR
- Une courte description du problème

Indiquez clairement sur le colis le numéro de NAR qui vous a été donné.

Chauvet refusera la réception de tout appareil pour lequel aucun NAR n'a été demandé. Inscrivez le NAR sur une étiquette convenablement collée. N'écrivez PAS le NAR directement sur le colis.

Envoie d'une réclamation

Si l'emballage ou le contenu (l'appareil et les accessoires livrés avec) semble avoir été endommagé pendant le transport, ou s'il présente des signes de manipulation sans précaution, veuillez dès réception en notifier immédiatement le transporteur et non Chauvet. Ne pas enregistrer votre réclamation auprès du transporteur en temps et en heure peut entraîner une invalidation de celle-ci. Gardez l'emballage et tous les matériaux d'emballage pour inspection.

Pour tout autre problème comme des pièces ou composants non livrés, des dommages indépendants de la livraison ou des vices cachés, veuillez déposer votre réclamation auprès de Chauvet dans les sept jours suivant la réception de la marchandise.

Assurez-vous que l'appareil est bien emballé. Le client sera tenu responsable de tout dommage survenant lors de l'expédition de retour et causée par un emballage inapproprié. Chauvet suggère l'utilisation d'un emballage FedEx adapté ou d'un carton à double cannelure pour garantir une expédition en toute sécurité.

CHAUVET se réserve le droit, à sa convenance, de réparer ou remplacer tout appareil qui lui est retourné.

Spécifications Techniques

Dimensions et poids

Longueur Largeur Hauteur Poids

1 137 mm (44,7 po) 354 mm (13,9 po) 403 mm (15,8 po) 24 kg (52.8 lb)

Remarque: Les dimensions en pouces sont arrondies.

Alimentation

Type d'alimentation Plage Sélection de tension
Commutation (interne) Entre 100 et 240 VCA, 50/60 Hz Universelle

Paramètre	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz
Consommation	207 W	211 W	211 W
Courant	1,69 A	1,02 A	0,92 A
E/S alimentation	États-Unis/Mondial		Royaume-Uni/Europe
Connecteur d'entrée d'alimentationPrise du cordon d'alimentation	Seetronic PowerkonEdison (US)		Seetronic PowerkonPrise locale

Source lumineuse

Type	Couleur	Quantité	Alimentation	Courant	Durée de vie
LED	Blanc	1	260 W	3,6 A	50 000 heures

Données photométriques

Température de couleur	Angle de faisceau	Angle de champ	Plage de zoom	Éclairement (9°)	Éclairement (17°)
5 524 K(au maximum)	9° à 13°	9° à 17°	9° à 17°	15 400 lux @ 5 m	7 070 lux @ 5 m

Thermique

Température externe maximum

45 °C (113 °F)

Système de refroidissement

Convection assistée par ventilateur

Commande

Description de l'Appareil	Nom de l'Appareil	Code de l'Article	Code UPC
Ovation SP-300CW	OVATIONSP300CW	01041452	781462218003

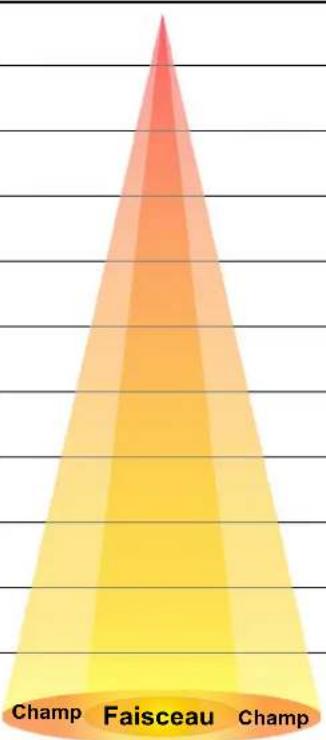

Tableau photométrique

	Étroit (9°)		Ovation SP-300CW (Impérial)		Large (13°)
Distance	Diamètre du faisceau	Diamètre du champ	Foot-candle	Foot-candle	Diamètre du faisceau	Diamètre du champ
15 pi 2,36 pi 2,36 pi	1,711 786 3,42 pi 4,48 pi
20 pi 3,15 pi 3,15 pi	963 442 4,56 pi 5,98 pi
30 pi 4,72 pi 4,72 pi	428 196 6,84 pi 8,97 pi
40 pi 6,30 pi 6,30 pi	241 110 9,11 pi 11,96 pi
50 pi 7,87 pi 7,87 pi	154 71 11,39 pi 14,95 pi
75 pi	11,81 pi	11,81 pi	68	31	17,09 pi	22,42 pi
100 pi	15,74 pi	15,74 pi	39	18	22,79 pi	29,89 pi
125 pi	19,68 pi	19,68 pi	25	11	28,48 pi	37,36 pi
150 pi	23,61 pi	23,61 pi	17	8	34,18 pi	44,84 pi
