MANUAL DE USUARIO COLORdash Par H7IP Chauvet

La Guía de Referencia Rápida (GRR) del COLORdash Par-H7 IP contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com fpara información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Este producto debe colocarse de forma que la fuente de luz se encuentre a más de 2,9 m de distancia de los ojos de cualquier persona.
• Sustituya los cables dañados SOLO con cables idénticos o equivalentes, disponibles a través del fabricante o de su agente de servicio.
• Solo el fabricante, su agente de servicio o un técnico de similar cualificación deben reemplazar la fuente de luz contenida en este producto.
• Este producto está destinado exclusivamente a un uso profesional.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• NO mire a la fuente de luz cuando el producto esté encendido.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

• No apto para la instalación permanente en exteriores en lugares con condiciones ambientales extremas. Estas incluyen, sin limitarse a ellas:

• Exposición a un ambiente marino/salino (a menos de 4,8 km de una masa de agua salada).

• Cuando las temperaturas máxima o mínima habituales del lugar superan los rangos de temperatura en este manual.
• Lugares proclives a inundaciones o a ser sepultados por la nieve.
• Otras zonas en las que el producto esté expuesto a radiación extrema o sustancias cáusticas.

- USE un cable de seguridad cuando monte este producto en lo alto.

• NO sumerja este producto (IP65). La operación normal en exteriores es correcta.
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, Francia, Alemania, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• COLORdash Par-H7 IP • Guía de Referencia Rápida
- Seetronic Powerkon IP65 cable de alimentación

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 19 productos COLORdash Par-H7 IP a 100 V, 23 a 120 V, 39 a 208 V, 42 a 230 V o 44 a 240 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo	Verde

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuando utilice este producto en exteriores, use cables de datos y alimentación con protección IP65 (o superior). Asegúrese de proteger los puertos de datos y alimentación que no se usen colocando tapas IP65.

Enlace DMX

El COLORdash Par-H7 IPfuncionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El COLORdash Par-H7 IP usa una conexión de datos DMX normal para sus personalidades: 6Ch, 8Ch, y 13Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Cuando utilice este producto en exteriores con ambiente tipo IP65, asegúrese de usar cables de datos con protección IP65 (o superior) y de proteger los puertos que no se usen colocando tapas IP65.

Conexión Maestro/Esclavo

El COLORdash Par-H7 IP usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El COLORdash Par-H7 IP admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

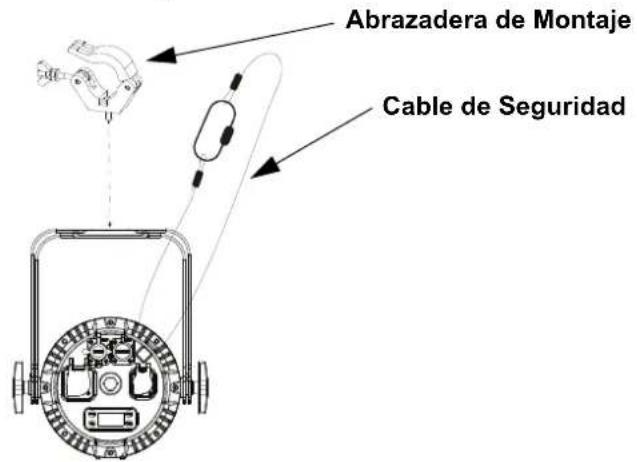

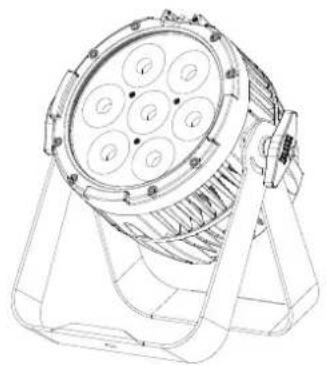

Diagrama de Montaje del Producto

Abrazadera de Montaje Cable de Seguridad

Montaje en Altura Montaje en el

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Código de acceso

Después de que se le solicite, introduzca el siguiente código de acceso pulsando:

, , , ,

Este código no se puede cambiar y se debe usar cuando se le solicite.

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
DMX Address 001-512		Selecciona la dirección DMX (canal restringido a la personalidad elegida)
DMX Channel	6 CH 6 canales: control RVABÁ+UV
	8 CH	8 canales: atenuador, RVABÁ+UV, estroboscopio
	13CH	13 canales: atenuador, RVABÁ+UV, estroboscopio, macro de color/ equilibrio de blancos, programas automáticos, velocidad automática, velocidad atenuador
Nivel Principal	Niveles de Programación		Descripción
Static Fixed Color	Color	R Rojo
		G Verde
		B Azul
		A Ámbar
		W Blanco
		P Ultravioleta (UV)
		RG Rojo/Verde
		RB Rojo/Azul
		RA Rojo/Ámbar
		RW Rojo/Blanco
		RP Rojo/UV
		GB Verde/Azul
		GA Verde/Ámbar
		GW Verde/Blanco
		GP Verde/UV
		BA Azul/Ámbar
		BW Azul/Blanco
		BP Azul/UV
		AW Ámbar/Blanco
		AP Ámbar/UV
		WP Blanco/UV
		RGB Rojo/Verde/Azul
		RGA Rojo/Verde/Ámbar
		RGW Rojo/Verde/Blanco
		RGP	Rojo/Verde/UV
		RBA	Rojo/Azul/Ámbar
		RBW	Rojo/Azul/Blanco
		RBP	Rojo/Azul/UV
		RAW	Rojo/Ámbar/Blanco
		RAP	Rojo/Ámbar/UV
		RWP Rojo/Blanco/UV
		GBA Verde/Azul/Ámbar
		GBW Verde/Azul/Blanco
		GBP	Verde/Azul/UV
		GAW Verde/Ámbar/Blanco
		GAP	Verde/Ámbar/UV
		GWP Verde/Blanco/UV

Nivel Principal	Niveles de Programación			Descripción
Static	Fixed Color		BAW Azul/Ámbar/Blanco
			BAP Azul/Ámbar/UV
			BWP Azul/Blanco/UV
			AWP Ámbar/Blanco/UV
			RGBA Rojo/Verde/Azul/Ámbar
			RGBW Rojo/Verde/Azul/Blanco
			RGBP Rojo/Verde/Azul/UV
			RGAW Rojo/Verde/Ámbar/Blanco
			RGAP Rojo/Verde/Ámbar/UV
			RGWP Rojo/Verde/Blanco/UV
			RBAW Rojo/Azul/Ámbar/Blanco
			RBAP Rojo/Azul/Ámbar/UV
			RBWP Rojo/Azul/Blanco/UV
			RAWP Rojo/Ámbar/Blanco/UV
			GBAW Verde/Azul/Ámbar/Blanco
			GBAP Verde/Azul/Ámbar/UV
			GBWP Verde/Azul/Blanco/UV
			GAWP Verde/Ámbar/Blanco/UV
			BAWP Azul/Ámbar/Blanco/UV
			RGBAW Rojo/Verde/Azul/Ámbar/Blanco
			RGBAP Rojo/Verde/Azul/Ámbar/UV
			RGBWP Rojo/Verde/Azul/Blanco/UV
			RGAWP Rojo/Verde/Ámbar/Blanco/UV
			RBAWP Rojo/Azul/Ámbar/Blanco/UV
			GBAWP Verde/Azul/Ámbar/Blanco/UV
			RGBAWP Rojo/Verde/Azul/Ámbar/Blanco/UV
	Color Temperature		Warm White 1	Temperaturas de color blanco
			Warm White 2
			Warm White 3
			Neutral White 1
			Neutral White 2
			Neutral White 3
			Daylight 1
			Daylight 2
			Daylight3
			Moving Head White
	Manual Color Mixer	Red	0-255	Combina rojo, verde, azul, ámbar, blanco y ultravioleta para crear un color personalizado (0–100%)
		Green
		Blue
		Amber
		White
		UV
Auto Show	Auto 1-5		1-100	Programas automáticos
Master/Slave Mode	Master			Selecciona el modo DMX (Maestro)
	Slave			Selecciona el modo Esclavo
Dimmer Mode	Off			Sin atenuador
	Dimmer 1–3			Curvas de atenuación DIM 1 (rapida) a DIM 3 (lenta)
Nivel Principal	Niveles de Programación Descripción
White Balance	Off			Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red	125-255	Establece el valor máximo de LED Rojo
		Green		Establece el valor máximo de LED Verde
		Blue		Establece el valor máximo de LED Azul
		Amber		Establece el valor máximo de LED Ámbar
		White		Establece el valor máximo de LED Blanco
		UV Establece el valor máximo de LED UV
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25kHz
Back Light	On			Retro-iluminación de la pantalla siempre activa
	10S			Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	20S			Retro-iluminación de la pantalla se apaga después de 20 segundos de inactividad
	30S			Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
Key Lock	On			Activa o desactiva el código de acceso off
	Off
Information	Fixture Hours Muestra las horas totales del producto
	Version			Muestra la versión de software instalada
	UID Muestra actual UID #
	Battery Muestra el nivel de la batería
Reset Factory	No			Reinicia a la configuración de fábrica
	Yes

Valores DMX

13Ch	Canal	Función	Valor	Porcentaje/Configuración
	1 Atenuador 000		255 0-100%
	2	R	o 255 0-100%		o	000
	3	V	e 255 0-f 00%		d	e 000
	4	A	z 255 0-100%		l	000
	5	Á	m 255 0-b 00%		a	r 000
	6	Blanco	000 255 0-100%
	7	Púrpura (UV)	000 255 0-100%
	8	Estroboscopio	000 010011 255		Sin funciónLento a rapido
	9	Macro de color + Equilibrio de Blancos	000 010011 030031 050051 070071 090091 110111 130131 150151 170171 200201 205206 210211 215216 220221 225226 230231 235236 240241 245246 250251 255		Sin funciónR:100% V: 0-100% A: 0R:100%-0 V: 100% A: 0R:0 V: 100% A: 0-100%R:0 V: 100%-0 A: 100%R:0-100% V: 0 A: 100%R:100% V: 0-100% A: 0-100%R:100%-0 V: 100%-0 A: 100%RVA: 100%Blanco 1Blanco 2Blanco 3Blanco 4Blanco 5Blanco 6Blanco 7Blanco 8Blanco 9Blanco 10Blanco 11
	10	Temperaturas de color	000 005006 025026 050051 075076 100101 125126 150151 175176 200201 225226 250251 255		Sin funciónBlanco cálido 1Blanco cálido 2Blanco cálido 3Blanco neutro 1Blanco neutro 2Blanco neutro 3Luz diurna 1Luz diurna 2Luz diurna 3Cabeza móvil blancoSin función
	11	Programas Automáticos	000 010011 060061 110111 160161 210211 255		Sin funciónProgramas automáticos 1Programas automáticos 2Programas automáticos 3Programas automáticos 4Programas automáticos 5
	12	Velocidad Automática	000 255 0-100%
	13	Velocidad Atenuador	000 051052 101102 152153 203204 255		Pre configura la velocidad del atenuador desde la pantalla de menúAtenuador linealCurva de atenuación no-lineal 1(la más rápida)Curva de atenuación no-lineal 2Curva de atenuación no-lineal 3 (la más lenta)

8Ch	Canal Función Valor Porcentaje/Configuración
	1 Atenuador 000		⇔ 255 0-100%
	2	R	o ⇔ 255 0-100%		o	000
	3	V	e ⇔ 255 0-100%		d	e	000
	4 Azul 000		⇔ 255 0-100%
	5	Ámbar	000 ⇔ 255 0-100%
	6	Blanco	000 ⇔ 255 0-100%
	7	Púrpura (UV)	000 ⇔ 255 0-100%
	8	Estroboscopio	000 ⇔ 010011 ⇔ 255		Sin funciónLento a rapido
6CH	Canal Función Valor Porcentaje/Configuración
	1	R	o ⇔ 255 0-100%		o	000
	2	V	e ⇔ 255 0-100%		d	e	000
	3 Azul 000		⇔ 255 0-100%
	4	Ámbar	000 ⇔ 255 0-100%
	5	Blanco	000 ⇔ 255 0-100%
	6	Púrpura (UV)	000 ⇔ 255 0-100%
